TCSD1 - Reproductor de cintas estéreo SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Platina de casete estéreo
Marca	Sony
Modelo	TC-SD1
Dimensiones (An × Al × Pr)	190 × 91 × 315 mm
Peso	3,2 kg
Alimentación	220-230 V CA, 50/60 Hz
Consumo eléctrico	12 W
Sistema de grabación	4 pistas, 2 canales estéreo
Respuesta en frecuencia (sin Dolby)	30-14 000 Hz (Tipo I), 30-15 000 Hz (Tipo II/IV)
Fluctuación y trémolo	±0,13% (IEC), 0,07% (NAB), ±0,2% (DIN)
Reducción de ruido	Dolby B y C
Tipos de casete	Tipo I (normal), Tipo II (CrO₂), Tipo IV (metal) con detección automática (ATS)
Funciones principales	Reproducción, grabación sincronizada CD, grabación manual, temporizador, mando a distancia
Selección automática de fuente	Sí
Encendido/apagado automático	Sí, sincronizado con la minicadena
Mando a distancia	Se puede usar con el mando a distancia de la minicadena CMT-SD1/SD3
Limpieza de cabezales	Recomendado cada 10 horas de uso
Desmagnetización de cabezales	Recomendada cada 20-30 horas
Precauciones de instalación	No instalar en un lugar cerrado, evitar humedad, polvo, vibraciones
Seguridad	Panel de vidrio templado, desconectar si no se usa durante mucho tiempo, confiar el mantenimiento a personal cualificado
Accesorios incluidos	Cables de audio (2), cable de minicadena (1)
Reparabilidad	Hacer reparar por un centro de servicio Sony autorizado

Preguntas frecuentes - TCSD1 SONY

¿Cómo conectar la platina TC-SD1 a una minicadena Sony?

Conecte el cable de minicadena a la toma SYSTEM CONTROL de la minicadena (CMT-SD1/SD3 o MDS-SD1). Luego, enchufe los cables de audio (C a C, D a D) respetando los colores. Finalmente, conecte el cable de alimentación de la TC-SD1 a la toma AC OUTLET de la minicadena.

¿Qué tipos de casete puedo usar?

Puede usar casetes de Tipo I (normal), Tipo II (CrO₂) y Tipo IV (metal). La platina detecta automáticamente el tipo de casete (función ATS).

¿Cómo activar la reducción de ruido Dolby?

Pulse la tecla DOLBY NR de la platina para seleccionar B o C según el casete. Use el mismo ajuste en reproducción y grabación para evitar distorsión.

¿Por qué la tapa del compartimento de casete no se cierra?

Asegúrese de que la platina esté encendida. Si el problema persiste, apáguela y enciéndala de nuevo. La tapa puede bloquearse si la cinta está floja o un objeto obstruye el mecanismo.

¿Cómo realizar una grabación sincronizada de un CD?

Inserte un casete virgen, coloque un CD en la minicadena, ajuste el nivel de grabación con REC LEVEL, luego pulse CD SYNC y finalmente ▶ para iniciar la grabación.

¿Qué hacer si el sonido está distorsionado o débil?

Limpie los cabezales de la platina con un casete de limpieza. Verifique también que el ajuste DOLBY NR coincida con el usado en la grabación. Si el problema persiste, desmagnetice los cabezales.

¿Cómo programar una grabación diferida de la radio?

Preajuste una emisora de radio y la hora en la minicadena. Pulse TIMER SET del mando a distancia, seleccione REC TIMER, ajuste las horas de inicio y fin, luego confirme. Inserte un casete virgen y apague la minicadena.

¿Cómo limpiar los cabezales de la platina?

Use un casete de limpieza de tipo seco o húmedo, disponible comercialmente. Siga las instrucciones del casete. Se recomienda limpiar los cabezales cada 10 horas de uso.

¿Qué hacer si el mando a distancia no funciona?

Asegúrese de que la minicadena esté ajustada a TAPE pulsando varias veces FUNCTION. Verifique que la tapa del mando a distancia esté bien cerrada y que el cable de minicadena esté correctamente conectado (página 5 del manual).

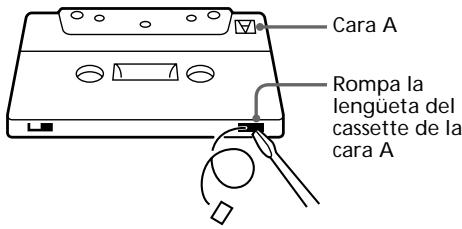

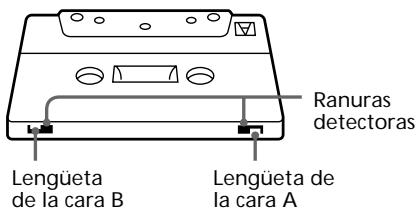

¿Cómo proteger un casete contra borrado accidental?

Rompa la lengüeta de protección situada en la parte trasera del casete, para la cara deseada (A o B). Para volver a grabar posteriormente, cubra el orificio con cinta adhesiva evitando tapar las ranuras de detección del tipo de cinta.

MANUAL DE USUARIO TCSD1 SONY

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal cualificado.

No instale la unidad en un espacio cerrado, como una librería o en un armario empotrado.

IMPORTANTE: No conecte nunca dos cables de alimentación a un solo tomacorriente.

- Para el TC-SD1 -

El enchufe del cable de alimentación del TC-SD1 es de tipo de dos contactos, diseñado para conectarse solamente al CMT-SD1, el CMT-SD3, o el MDS-SD1.

Este sistema está equipado con la característica de reducción de ruido tipo B y tipo C de Dolby*.

• Reducción de ruido Dolby fabricado bajo licencia de Dolby Laboratories Licensing Corporation. DOLBY y el símbolo de la doble D son marcas de Dolby Laboratories Licensing Corporation.

Este deck de casetes TC-SD1 ha sido diseñado exclusivamente para el sistema de componentes CMT-SD1/SD3 y MDS-SD1.

A continuación se indican las funciones que podrán utilizarse con este deck de casetes cuando se haya conectado al sistema compacto de componentes de alta fidelidad CMT-SD1/SD3 (consulte la página 4).

También está disponible el MDS-SD1 (consulte la página 4).

Para grabar de un minidisco a una cinta, consulte "Grabación manual" (página 9), y para grabar de una cinta a un minidisco, consulte "Grabación manual de un minidisco" (del manual de instrucciones del MDS-SD1).

Conexión/desconexión automática de la alimentación

La alimentación del deck de casetes está sincronizada con la del sistema de componentes CMT-SD1/SD3 (consulte la página 6).

Grabación sincronizada de un disco compacto

Podrá grabar fácilmente un disco compacto en un cassette (consulte la página 8).

Selección automática de fuente

Podrá cambiar la fuente al deck de cassettes e iniciar la reproducción de una cinta con solo presionar o en dicho deck (consulte la página 7).

Temporizador

Podrá despertarse con música o grabar un programa de radiodifusión a una hora programada. Para más información, consulte las secciones "Para dormirse con música" y "Para despertarse con música" del manual de instrucciones del sistema de componentes CMT-SD1/SD3, y usted podrá grabar programas radiofónicos en una cinta realizando la función de grabación con el temporizador (consulte la página 11).

Telemando

Podrá controlar el deck de cassettes mediante el telemando suministrado con el CMT-SD1/SD3.

Índices

Preparativos

Conexión del problema 4

Operaciones

Reproducción de una cinta 6

Grabación de un disco compacto.......8

Grabación manual 9

Grabación con temporizador de programas de radiodifusión 11

Información adicional

Precauciones 13

Solución de problemas 15

Especificaciones... Contraportada

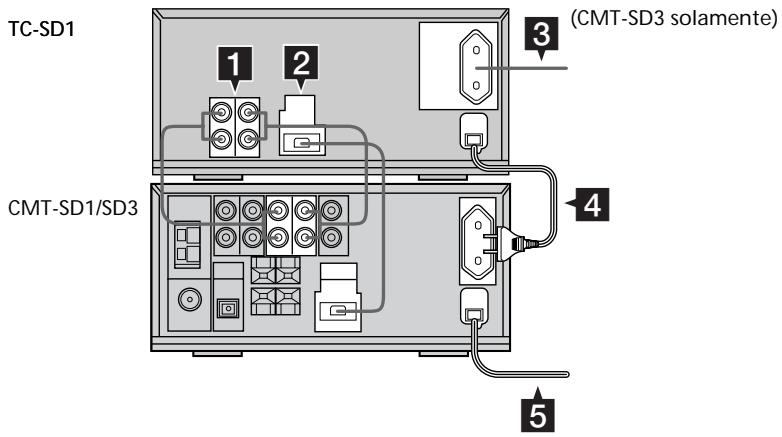

Conexión del sistema

Realice los pasos 1 a 3 (1 a 4 para el CMT-SD3) para conectar su sistema utilizando los cables suministrados.

El panel frontal está hecho de cristal templado. Maneje esta unidad con cuidado.

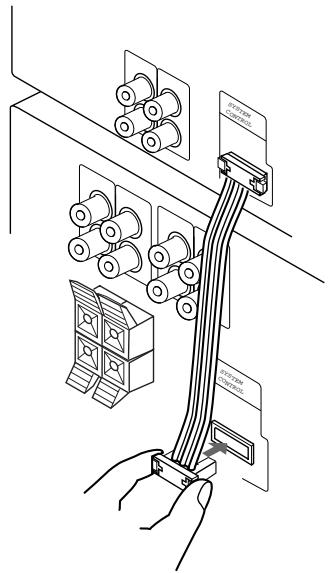

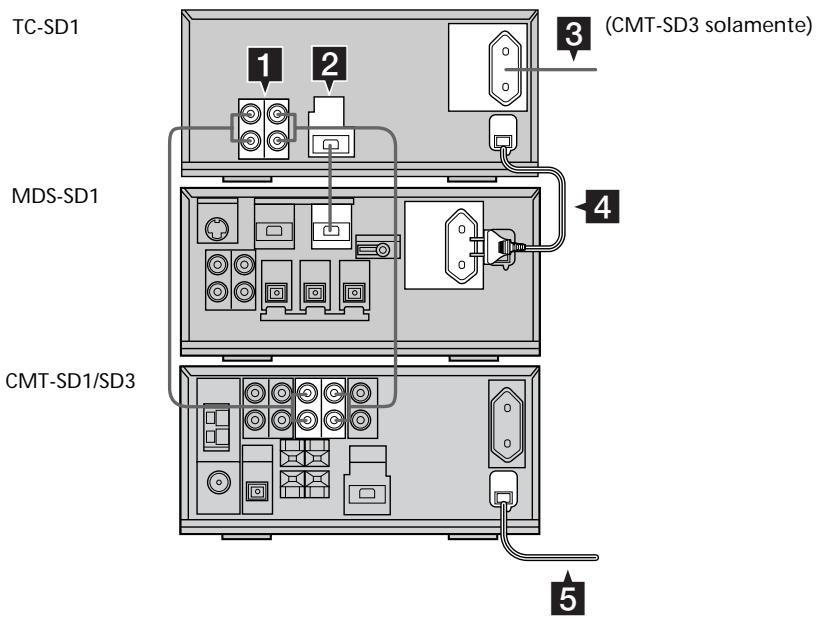

Para los pacientes que ya estén utilizando el MDS-SD1

Conecte su sistema de la siguiente forma. Para conectar el MDS-SD1 al CMT-SD1/SD3, consulte el manual de instrucciones del MDS-SD1.

1 Conecte firmemente el cable del sistema a la toma SYSTEM CONTROL del CMT-SD1/SD3.

Cuando utilice el MDS-SD1, conecte la toma SYSTEM CONTROL del MDS-SD1.

Nota

El cable del sistema se utiliza para intercambiar señales entre el deck de cassettes y el CMT-SD1/SD3 (o MDS-SD1). Si no conecta firmemente el cable, el deck de cassettes podría no funcionar correctamente.

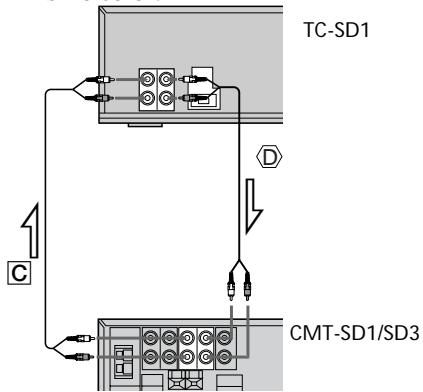

2 Conecte C a C y D a D con los cables conectores de audio. Inserte los enchufes en las tomas del mismo color.

: flujo de la señal

Las señales sonoras del disco compacto, minidisco y sintonizador fluyen a través del CMT-SD1/SD3 (y MDS-SD1) hasta el deck de casetes al realizar grabaciones en cintas. La señal sonora del deck de casetes fluye hasta el CMT-SD1/SD3 al reproducir cintas.

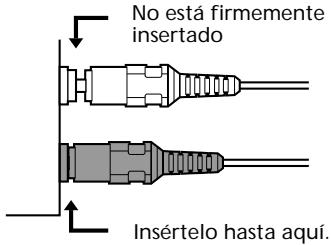

Cómo insertar los enchufes

Inserte firmemente los enchufes en las tomas.

3 Para el CMT-SD3, reconecte el cable de alimentación del altavoz de supergraves al tomacorriente AC OUTLET independiente del TC-SD1. 4 Conecte el cable de alimentación del TC-SD1 al tomacorriente AC OUTLET del CMT-SD1/SD3. Cuando utilice el MDS-SD1, conéctelo al tomacorriente AC OUTLET del MDS-SD1. 5 Conecte el cable de alimentación del CMT-SD1/SD3 a un tomacorriente de la red después de haber completado todas las conexiones.

Si no hay sonido o si la cinta no se graba durante la primera operación

Compruebe que los enchufes estén firmemente insertados en las tomas.

• Si no inserta los enchufes firmemente en las tomas, es posible que no pueda grabar el sonido del disco compacto, minidisco ni sintonizador en una cinta.
• Si no inserta los enchufes firmemente en las tomas, es posible que no pueda escuchar el sonido del deck de casetes. Los enchufes de los cables conectores de audio pueden estar tensos. Inserte los enchufes en el punto mostrado en "Cómo insertar los enchufes" en el paso 2.

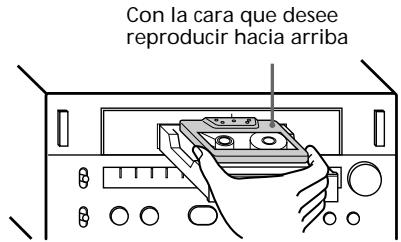

Reproducción de una cinta

Usted podrá utilizar cualquier tipo de cinta, TYPE I (normal), TYPE II (CrO2), o TYPE IV (metal), porque el deck de casetes detectará automáticamente el tipo de cinta (ATS1).

1) ATS: Automatic Tape Selection = Selección automática de cinta

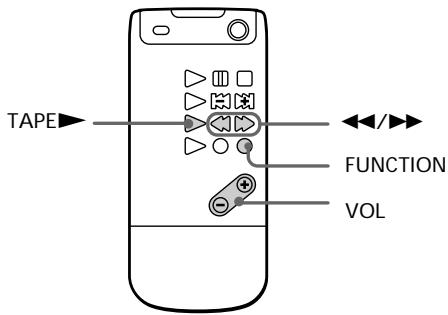

Telemando suministrado con el sistema CMT-SD1/SD3

2) Este deck de casetes está equipado para conmutar entre los sistemas de reducción de ruido tipo B y tipo C de Dolby.

1 Presione I/ (botón de encendido) del CMT-SD1/SD3 para activar el sistema de componentes CMT-SD1/SD3. El deck de casetes se activa automáticamente. 2 Presione (botón de apertura) del deck de casetes para abrir la bandeja del casete e inserte un casete grabado. Para cerrar la bandeja del casete, vuelva a presionar (botón de apertura).

3 Ponga DIRECTION en (una flecha) para reproducir una cara, en (dos flechas) para reproducir ambas caras una vez, y en (dos flechas con barra) para reproducir continuamente ambas caras. 4 Presione (botón de reproducción). Presione (botón de reproducción de la cara inferior) para reproducir la cara inferior. La función cambia a "TAPE" automáticamente y, a continuación, la cinta comienza a reproducirse. 3) El deck de casetes se parará automáticamente antes de haber repetido la secuencia cinco veces.

Para reproducir una cinta utilizando el sistema de componentes CMT-SD1/SD3

Realice la misma operación en el paso 4;

1 Presione FUNCTION hasta que "TAPE" aparezca en la pantalla. 2 Presione TAPE ► del telemando. Para reproducir la cara inferior, vuelva a presionar TAPE ► del telemando.

Otras operaciones

Para	Presione
parar la reproducción	☐ (o ■*).
realizar una pausa	Π (oΠ*). Vuelva a presionarla para reanudar la reproducción.
hacer que la cinta avance rápidamente	☐, a continuación ➔ (o ➔*) para la cara superior. ☐, a continuación ⇌ (o ⇌*) para la cara inferior.
rebobinar la cinta	☐, a continuación ⇌ (o ⇌*) para la cara superior. ☐, a continuación ➔ (o ➔*) para la cara inferior.
localizar la caracanción posterior superior (AMS**)	➔ (o ➔*) para la carasuperior o ⇌ (o ⇌*) para la cara inferior durante la reproducción.
localizar la canciónanterior superior (AMS**)	(o ⇌*) para la carasuperior o ➔ (o ➔*) para la cara inferior durante la reproducción.
extraer el cassette	≌ del deck de cassettes.
ajustar el volumen	gire VOLUME del CMT-SD1/SD3 (o VOL ⊙/ ⊙*).

• Emplee el telemando suministrado con el CMT-SD1/SD3. **El sensor automático de canciones (AMS) detecta espacios en blanco superiores a cuatro segundos entre las canciones para localizarlas rápidamente.

Sugerencias

• Al presionar I/ del deck de cassettes cuando la alimentación del CMT-SD1/SD3 esté conectada, solo se activará este. Presione I/ del CMT-SD1/SD3 para activar el sistema de componentes CMT-SD1/SD3.
• El indicador TAPE se ilumina en rojo si hay un cassette insertado y se apaga si no hay ninguno insertado.
• Usted podrá cambiar de otra fuente al deck de cassettes e iniciar la reproducción de un cassette presionando simplemente ► o ◄ (Selección automática de fuente).
• Para iniciar automáticamente la reproducción desde el principio de la cinta antes del bobinado rápido (Reproducción automática), presione ► mientras mantiene presionada ◄ (para la cara superior) o presione ◄ mientras mantiene presionada ► (para la cara inferior).
• Para escuchar cintas grabadas con el sistema reductor de ruido Dolby, ponga DOLBY NR en "B" o C.
• Mediante el empleo de la función de temporizador del CMT-SD1/SD3, podrá despertarse con música a una hora programada. Para más información, consulte la sección "Conexión automática de la unidad" del manual de instrucciones del sistema de componentes CMT-SD1/SD3. Al ajustar el temporizador de activación, es preciso ajustar DOLBY NR en el deck de cassettes.

Nota

La función del AMS puede no funcionar cuando:

— el espacio en blanco entre canciones sea de cuatro segundos o menos. — la fuente de sonido grabada en el canal derecho sea diferente de la del canal izquierdo, como en el caso de una cinta de KARAOKE. — continúe durante mucho tiempo un volumen o sonido bajo. — haya un televisor demasiado cerca del deck de cassettes.

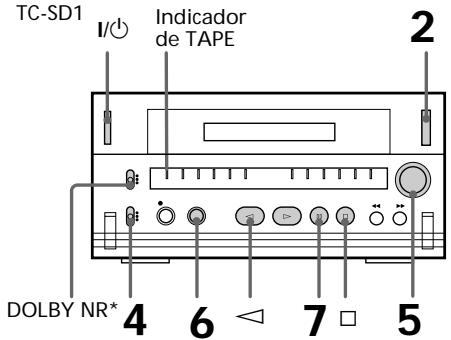

Grabación de un disco compacto

- Grabación sincronizada de un disco compacto

La tecla CD SYNC le permitirá grabar fácilmente de un disco compacto a una cinta. Podrá utilizar cintas TYPE I (normal), TYPE II (CrO2), o TYPE IV (metal) porque el deck de cassettes detectará automáticamente el tipo de cinta.

Deck de cassettes Telemando suministrado con el sistema CMT-SD1/SD3

* Este deck de cassettes está equipado para cambiar entre los sistemas de reducción de ruido tipo B y tipo C de Dolby.

1 Presione I/⊙ del CMT-SD1/SD3 para activar el sistema de componentes CMT-SD1/SD3.

El deck de cassettes se activa automáticamente.

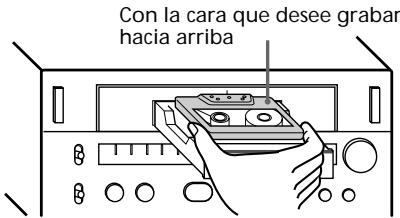

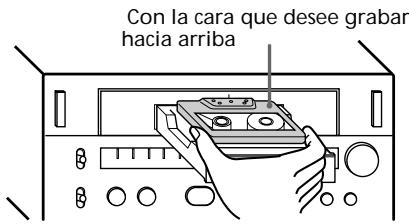

2 Presione △ del deck de cassettes para abrir la bandeja del cassette e inserte un cassette en blanco. Para cerrar la bandeja del cassette, vuelva a presionar △.

Con la cara que desee grabar hacia arriba.

3 Inserte un disco compacto en la bandeja de discos del CMT-SD1/SD3. 4 Ponga DIRECTION en ⟹ para reproducir una cara, en ⟶ para reproducir ambas caras una vez. 5 Presione ligeramente REC LEVEL para liberar y volver al nivel de grabación ajustado. La posición de REC LEVEL alrededor de 4 ajustará el nivel de grabación general para la mayoría de los discos compactos. Para ajustar un nivel de grabación específico para el disco compacto que esté grabando, consulte "Grabación manual" de la página 9. 6 Presione CD SYNC del deck de cassettes.

El deck de cassettes esperará por la grabación, y el CMT-SD1/SD3 por la reproducción. Las lámparas de CD SYNC, ● REC, (para la cara superior) y las teclas se iluminan.

Si desea grabar a partir de la cara inferior, presione ◀ (para la cara inferior) para que la lámpara de la tecla se ilumine.

7 Presione del deck de cassettes. Se inicia la grabación.

Para parar la grabación

Presione ■ del deck de cassettes o del telemando.

Sugerencias

• Al presionar I/ del deck de cassettes cuando la alimentación del CMT-SD1/SD3 esté conectada, solo se activará este. Presione I/ del CMT-SD1/SD3 para activar el sistema de componentes CMT-SD1/SD3.
• El indicador de TAPE se ilumina en rojo si hay un cassette insertado y se apaga si no hay ninguno insertado.
• Cuando desee reducir el ruido de siseo de las señales de alta frecuencia y bajo nivel, ponga DOLBY NR en "B" o "C" antes del paso 5. El cambio de DOLBY NR durante la grabación hace que el sonido recién grabado difiera en calidad del previamente grabado.
• Si la cara superior de la cinta llega al final durante la grabación de ambas caras, la función de desvanecimiento se activará para evitar que la canción finalice bruscamente al final de la cinta (desvanecimiento sincronizado). La canción volverá a grabarse desde el principio de la cara inferior.
• La función de desvanecimiento también trabajará cuando grabe solamente en una cara.
• Cuando desee grabar en un cassette y en un minidisco a la vez, utilice la grabación sincronizada con un disco compacto en el deck de cassettes, y la grabación manual en el deck de minidiscos. Usted no podrá realizar la grabación sincronizada con un disco compacto simultáneamente en ambas unidades. La función de desvanecimiento (desvanecimiento sincronizado) de este deck de cassettes hará que una canción se grabe dos veces en el minidisco. Una vez finalizada la grabación, utilice las funciones de edición del deck de minidiscos para borrar la canción extra.

Notas

• Durante la grabación no utilice otras fuentes.
• Si graba en ambas caras, asegúrese de comenzar a partir de la superior. Si comienza a partir de la cara inferior, la grabación se detendrá al final de dicha cara.

Grabación manual

Con la grabación manual, podrá grabar solo las canciones que desee de un disco compacto o iniciar la grabación en el medio de la cinta. También podrá grabar un programa de radiodifusión o un minidisco.

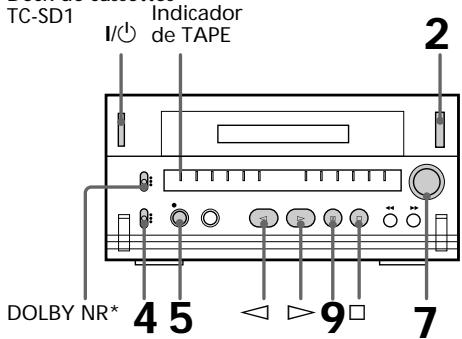

Deck de cassettes

Telemando suministrado con el sistema CMT-SD1/SD3

• Este deck de cassettes está equipado para conmutar entre los sistemas de reducción de ruido tipo B y tipo C de Dolby.

1 Presione I/ (botón de encendido) del CMT-SD1/SD3 para activar el sistema de componentes CMT-SD1/SD3. El deck de casetes se activa automáticamente.

2 Presione △ (botón de apertura/cierre) del deck de casetes para abrir la bandeja del casete e inserte un casete en blanco. Para cerrar la bandeja del casete, presione nuevamente △.

3 Presione FUNCTION del CMT-SD1/SD3 hasta que en el visualizador aparezca la fuente que desee grabar (como "TUNER" o "AUX*").

Para grabar de un disco compacto o de un minidisco, seleccione la canción que desee grabar y póngala en reproducción.

Para grabar de la radio, sintonice la emisora deseada.

• Seleccione la calidad de audio del componente conectado a las tomas AUX del CMT-SD1/SD3 para la grabación.

Con respecto a los detalles, consulte "Componentes de audio/video opcionales" del manual de instrucciones del sistema de componentes CMT-SD1/SD3.

4 Ponga DIRECTION en ⇄ para grabar en una cara, o en → para grabar en ambas caras una vez. 5 Presione ● REC del deck de casetes. El deck de casetes esperará por la grabación. Las lámparas de ● REC (para la cara superior) y las teclas se iluminan. Si desea grabar a partir de la cara inferior, presione (para la cara inferior) para que la lámpara de la tecla se ilumine.

6 Inicie la reproducción en el componente del que desee grabar. 7 Presione ligeramente REC LEVEL para liberar y volver al nivel de grabación ajustado. El indicador de nivel mostrará el nivel de grabación actual.

8 Después de haber ajustado el nivel de grabación, pare la reproducción en el componente fuente. 9 Presione (botón de pausa) del deck de casetes. Se inicia la grabación. 10 Inicie la reproducción en el componente fuente.

Para	Presione
parar la grabación	□ (o ■ del telemando)
realizar una pausa en la grabación	■ (o ■ del telemando)

Sugerencias

• El indicador TAPE se ilumina en rojo si hay un casete insertado y se apaga si no hay ninguno insertado.
• Cuando se desee reducir el ruido de siseo de las señales de alta frecuencia y bajo nivel, ponga DOLBY NR en "B" o "C" antes del paso 5.
• Mediante el empleo de la configuración de temporizador del CMT-SD1/SD3, podrá grabar programas de radiodifusión a una hora programada. Para más información, consulte la sección "Grabación con temporizador de programas de radiodifusión" de esta página. Al ajustar la grabación con temporizador, DOLBY NR, REC LEVEL y el modo DIRECTION deben estar ajustados en el deck de casetes.

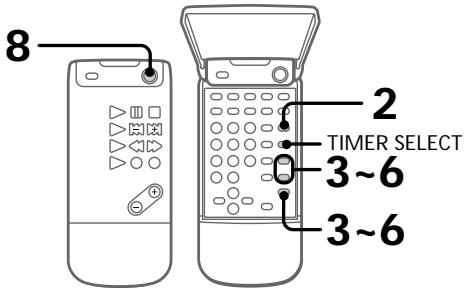

Grabación con temporizador de programas de radiodifusión

Para grabar con el temporizador, tendrá que memorizar en primer lugar la emisora y ajustar el reloj del CMT-SD1/SD3 (consulte el manual de instrucciones del Sistema de componentes CMT-SD1/SD3).

Telemando suministrado con el sistema CMT-SD1/SD3

1 Sintonice la emisora de radiodifusión memorizada (consulte el manual de instrucciones del sistema de componentes CMT-SD1/SD3). 2 Presione TIMER SET. 3 Presione repetidamente + / - hasta que aparezca "REC TIMER?", y después presione ENTER. La indicación de la hora parpadeará.

continúa

Grabación con temporizador de programas de radiodifusión (continúa)

4 Programe la hora de comienzo de la grabación.

Presione + / - para introducir la hora, y después presione ENTER. La indicación de los minutos parpadeará.

Presione + / - para introducir los minutos, y después presione ENTER. La indicación de la hora volverá a parpadear.

5 Programe la hora de finalización de la grabación siguiendo el procedimiento del paso 4.

Si la hora de finalización es igual que la de comienzo, en el visualizador aparecerá "OFF TIME NG!" y la visualización volverá a la hora de finalización. Vuelva a programar la hora de finalización de la grabación.

6 Presione repetidamente + / - hasta que aparezca "TUNER to TAPE", y después presione ENTER.

Aparecerá la hora de comienzo, seguida por la de finalización, el número de memorización, y "TAPE", y por último reaparecerá la visualización original. En el visualizador aparecerá "REC" y se encenderá el indicador del temporizador.

Cuando aparezca "CONNECTION"

El cable del sistema no está correctamente conectado.

Desconecte la alimentación, conecte correctamente los componentes, y vuelva a conectar la alimentación. Después comience de nuevo desde el paso 1.

7 Presione △ del deck de cassettes para abrir la bandeja del cassette e inserte un cassette en blanco. Para cerrar la bandeja del cassette, presione △.

8 Presione I/O del CMT-DS1/DS3 para desconectar la alimentación del sistema.

El deck de cassettes quedará listo para la grabación con el cassette. La alimentación se conectará automáticamente a la hora de comienzo, se iniciará la grabación, y después la alimentación se desconectará a la hora de finalización.

Para cancelar la grabación con el temporizador

Presione TIMER SET.

Para cambiar el ajuste

Comience de nuevo desde el paso 1.

Para comprobar el ajuste / utilizar el temporizador

Presione repetidamente TIMER SELECT hasta que aparezca "REC". Aparecerá la hora de comienzo, seguida por la de finalización, el número de memorización, y "TAPE", y por último reaparecerá la visualización original.

Presione I/O del CMT-SDI/SD3 para desconectar la alimentación del sistema. El deck de cassettes permanecerá en espera de la grabación controlada por el temporizador.

Para cancelar el temporizador

Presione repetidamente TIMER SELECT hasta que aparezca "TIMER OFF".

Sugerencias

• Este deck de cassettes está equipado para conmutar entre los sistemas de reducción de ruido tipo B y tipo C de Dolby.
• Los últimos ajustes quedarán memorizados. Para activar la grabación con el temporizador con los mismos ajustes, haga que se visualice y desconecte la alimentación. No será necesario volver a realizar ajustes.

Notas

• Usted no podrá activar el temporizador para despertarse y el temporizador para grabación al mismo tiempo.
• No opere el sistema desde el momento en el que se conecte su alimentación hasta que se inicia la reproducción (unos 20 segundos).
• Si la alimentación está conectada unos 20 segundos antes de la hora programada, la grabación no se realizará.
• Durante la grabación, el volumen se reducirá al mínimo.

Precauciones

Acerca del vidrio templado

El panel frontal de este deck de casetes está hecho de vidrio templado, que puede romperse en circunstancias extremas.

Seguridad

• La unidad no está desconectada de la fuente de alimentación de CA (red) mientras esté conectada al tomacorriente, excepto si se apaga dicha unidad.
• Cuando no vaya a utilizar el deck de casetes durante mucho tiempo, desenchúfelo de la fuente de alimentación (red). Para desenchufar el cable de alimentación, tire del enchufe. No tire nunca del propio cable.
• Si dentro de cualquier componente del sistema entra un líquido o un objeto sólido, desenchúfelo de la red y haga que sea comprobado por personal calificado.
• El cable de alimentación de CA (cable de red) debe sustituirse únicamente en un centro de servicios técnico especializado.

Ubicación

• Coloque el deck de casetes en un lugar adecuado y ventilado a fin de evitar su recalentamiento interno.
• No lo coloque en posición inclinada.
• No coloque la unidad en lugares expuestos a:

— Frío ni calor extremados — Polvo ni suciedad — Gran humedad — Vibraciones — La luz solar directa.

Antes de colocar un cassette en el deck

Tense la cinta. De lo contrario, esta podría enredarse en las piezas del deck y dañarse.

Cuando utilice un cassette con cintas de más de 90 minutos

La cinta es muy elástica. No cambie con frecuencia los modos de operación de la cinta tales como reproducción, parada, bobinado rápido, etc. La cinta podría enredarse en el deck de cassettes.

Precauciones (continúa)

Para conservar permanentemente una cinta

Para evitar registrar o grabar accidentalmente una cinta, rompa la lengüeta del cassette de la cara A o B, como se muestra en la ilustración.

Si desea volver a utilizar más tarde este cassette para grabar, cubra las ranuras con cinta adhesiva. No obstante, tenga cuidado de no cubrir las ranuras detectoras que permiten al reproductor de cintas detectar automáticamente el tipo de cinta.

Cinta normal: CrO2 / METAL

NORMAL Ranuras detectoras

Limpieza de las cabezas de la cinta

Limpie las cabezas cada 10 horas de uso.

Cuando las cazas se ensucien:

— el sonido se distorsionará. — el nivel del sonido se reducirá. — se producirá pérdida de sonido. — la cinta no se borrará completamente. — la cinta no se grabará.

Asegúrese de limpiar las cabezas de cinta antes de iniciar una grabación importante o después de reproducir una cinta vieja. Utilice un cassette limpiador de tipo seco o húmedo adquirido en un establecimiento del ramo. Para más detalles, consulte las instrucciones del cassette limpiador.

Desmagnetización de las cabezas

Desmagnetice las cabezas y las partes metálicas que entran en contacto con la cinta cada 20 a 30 horas de uso. Hágalo con un cassette desmagnetizador vendido comercialmente. Para más detalles, consulte las instrucciones del cassette desmagnetizador.

Limpieza de la caja

Utilice un paño suave ligeramente humedecido en una solución de detergente suave.

No utilice disolventes tales como diluyente de pintura ni bencina, ya que podrían dañar el acabado.

Si tiene una pregunta o problema en relación con este deck de cassettes, consulte a su proveedor Sony.

Solución de problemas

Si se presenta un problema durante la utilización de su deck de cassettes, utilice la lista de comprobaciones siguiente.

En primer lugar, compruebe si el cable de alimentación está firmemente conectado, y si también lo están los cables de los altavoces.

Si el problema persiste, consulte a su proveedor Sony.

Si la bandeja del cassette no se cierra.

• Vuelva a conectar la alimentación y cierre la bandeja del cassette.

Las teclas de operación del deck de casetes no funcionan.

• Presione cualquiera de las teclas de operación una vez que [I] deje de parpadear. (Las teclas del deck de casetes no funcionan durante aproximadamente dos segundos después de activar dicho deck.)
• No ha insertado ningún casete. Inserte uno.

La cinta no se reproduce ni se graba.

• La cinta está floja. Tensela. Las cabezas están sucias. Límpielas.
• Compruebe que los cables conectores de audio estén conectados correctamente (consulte la página 5).

Asegúrese de que las clavijas estén firmemente insertadas.

La cinta no se graba.

• No ha insertado ningún casete.
• Ha roto la lengüeta del casete.

Cubra el orificio de la lengüeta rota con cinta adhesiva (consulte la página 14).

• La cinta está bobinada hasta el final.

La cinta no se graba ni se reproduce, o el nivel del sonido se reduce.

Las cabezas están sucias. Límpielas. Las cabezas grabadora/reproductora están magnetizadas. Desmagnetícelas.

Las cabezas grabadora/reproductora están magnetizadas. Desmagnetícelas.

Hay fluctuación y trémolo excesivos, o se produce pérdida de sonido.

• Los ejes de arrastre del deck de cassettes están sucios. Límpielos con un cassette limpiador.

El ruido aumenta, o las frecuencias altas se borran.

• Las cabezas grabadora/reproductora están magnetizadas. Desmagnetícelas (consulte la página 14).
• Aleje el deck de cassettes del televisor o de la videograbadora.

El sonido se oye distorsionado.

• Ponga DOLBY NR en el mismo ajuste en que se haya grabado la cinta.
• Aleje el deck de cassettes del televisor o de la videograbadora.

No hay sonido.

• El cable de alimentación de CA está desconectado del tomacorriente.
• Compruebe que los cables conectores de audio estén conectados correctamente (consulte la página 5). Cerciórese de que las clavijas estén firmemente insertadas.

El telemando suministrado con el CMT-SD1/SD3 no funciona.

Presione repetidamente FUNCTION en el CMT-SD1/SD3 para cambiar FUNCTION a "TAPE." - Compruebe que el cable del sistema está conectado correctamente (consulte la página 5). - Las teclas de operación a utilizar se encontrarán en la cubierta del telemando, y esta no está completamente cerrada.

Cerciórese de cerrar completamente la cubierta del telemando.

La función de selección automática de fuente o la de reproducción presionando una sola tecla no se activa. - Compruebe que el cable del sistema está conectado correctamente (consulte la página 5). Las funciones relacionadas con el CMT-SD1/SD3, como la grabación sincronizada de discos compactos, no se activan. - Compruebe que el cable del sistema está conectado correctamente (consulte la página 5). El cassette insertado no sale. - La tecla I/↑ del deck de cassettes está en la posición OFF. Presione I/↑ para activar el deck y, a continuación, presione △.

Especificaciones

Sistema de grabación: estéreo de 4 pistas y 2

canales

Respuesta en frecuencia

(DOLBY NR OFF)

30 - 14.000 Hz (±3 dB),

utilizando casetes TYPE

Sony

0.07%, ponderación eficaz

(NAB)

±0,2%, ponderación de pico

(DIN)

Entrada TAPE IN (tomas fono):

Impedancia de 47 kiloohmios

Salida TAPE OUT (tomas fono):

tensión de 500 mV

impedancia de 47 kiloohmios

Generales

Alimentación

Modelo para los países europeos:

220-230 V CA, 50/60 Hz

Otros modelos: 220 - 240 V CA, 50/60 Hz

Consumo 12 W

Dimensiones aprox. 190 × 91 × 315 mm

(an/al/prf), incl. partes y

controles salientes

Masa aprox. 3,2 kg

Accesorios suministrados:

Cables conectores de audio

(2)

Cable del problema (1)

El diseño y las especificaciones están sujetos a cambio sin previo aviso.
