MODE D'EMPLOI IKOS/2 900 MURAL ROBLIN
Mode d'emploi et installation
Hotte de cuisine
Nous vous remercions de la confiance que vous nous avez accordée en Choosing un appareil de la gamme ROBLIN.
Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.
Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l'instruire, l'utiliser et l'entretenir dans les valeurs conditions.
La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.
1 Raccordement électrique.
- La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0,75 ~mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre. Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz. Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte.
- Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.
2 Conseils d'installation.
Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'insteller toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation. - Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controlee (V. M. C.). - Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique. - Positionner le plan de cuisson au plus prés de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges. - Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effetuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression. - Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambient de la pierce où est installée la hotte. - La dépression maximum cree dans la piece doit etre inférieur a 0.04 mbar, ce qui evite un retour de gaz de combustion. L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible. - Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
3 POSE de l'appareil
Montage et raccordement doivent être réalisés par un installateur qualifié.
Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.
Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner auprès des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux du au perçage et chevillage.
1) Tracer sur la paroi une verticale jusqu'au plafond à l'emplacement de la hotte au centre de la zone prévue pour le montage de la hotte (Fig. 1 & 2, rep. 1). Cette ligne sert pour aligner verticalement les différentes parties. 2) Positionner le support de conduit (Fig. 1 & 2, Rep. 2), centré sur la verticale à 1 à 2 mm du plafond ou de la limite supérieure et marquer sur la paroi les deux alésages du support. Effectuer sur la paroi deux trous avec un foret Ø 8 mm. Fixer le support de conduit (Rep. 2) à l'aide des vis (12a) 4.2 x 44,4 et des chevilles fournies. Puis positionner et fixer comme indiqué Fig. 2 le second support (Rep. 2) pour une hauteur standard de haut de conduit de 450 mm. 3) Définir la position des trous de fixation Fig. 1 & 2, Rep. 1:
Marquer un point sur la ligne verticale à une distance du plan de cuisson de :
d = 945 mm (mesure sans credence).
d = hauteur credence +295 mm (mesure avec credence).
La hauteur H est la hauteur minimum en mm du plan de cuisson au bas de la hotte (Rep. 3).
Tracer sur le point marqué une ligne horizontally parallèle au plan de cuisson. Effectuer sur la paroi les deux trous 1 avec un foret 0 8 mm. Insérer les chevilles et visser les vis 4.2 × 44,4 fournies en laissant un espace de 5 - 6mm nécessaire pour l'accrochage du corps de la hotte (Fig. 3a). Il sera possible d'effectuer de petits ajustages au moyen des vis de réglage de la hotte (Voir Montage du corps de la hotte). La hotte peut avoir une excursion maximum de 16mm.
Crédence (Option): La hauteur de la hotte par rapport au plan de cuisson est déterminée, dans ce cas, par la hauteur de la crédence Rep B et par l'éventuel dosseret du plan de travail. La crédence doit être montée avant le corps de la hotte et si l'on désire la fixer contre le mur tant en haut qu'en bas, il est nécessaire de la positionner à la juste hauteur. Etant donné qu'il s'agit d'une opération compliquée, elle doit être effectuée exclusivement par l'installateur de la cuisine ou par du personnel compétent connaissant toutes les dimensions finales des meubles.
4) Montage du corps de la hotte : Avant d’entreprendre l’installation, il est nécessaire de régler les étriers du support en tournant dans le sens des aiguilles d’une montre les vis de réglage Vr jusqu’en fin de course (Fig. 3b). Accrocher le corps (Rep. 5) sur les deux vis 1 précédemment installées (Fig. 3a). Mettre la hotte de niveau en tournant les vis de réglage Vr et compléter le serrage des vis 1.
5) Raccordement
- Pour la version Evacuation Extérieure :
a-Raccorder le tuyau flexible (Fig. 5) à l'évacuation extérieure et la sortie de l'appareil (Rep. 6). Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés. b- Enlever les filtres à graisse et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du moteur (Fig. 4). Raccorder électriquement la hotte (Voir paragraphe Raccordement Électrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration. c- Conduit supérieur : Élargir légèrement les 2 bords latéraux (Fig. 5, Rep. 7a) et les accrocher derrière les supports (Rep. 2), refermer jusqu'à la butée. Fixer latéralement aux supports (Rep. 2) à l'aide des 4 vis (12c) 2.9 × 9.5 fournies. d- Conduit inférieur : Élargir légèrement les 2 bords latéraux (Fig. 5, Rep. 7b) et les accrocher entre le conduit supérieur et la paroi ; refermer jusqu'à la butée. Fixer latéralement la partie inférieure au corps de la hotte à l'aide des 2 vis (12c) 2.9 × 9.5 fournies.
- Pour la version Recyclage:
a- Fixer le support (Rep.4) du déflecteur sur la fixation du haut de conduit, le déflecteur est fixé avec les
mêmes vis que le support de haut de conduit (Fig.7, rep. 2). Insérer latéralement les rallonges raccord (Rep. G) sur le déflecteur (Rep. R). S'assurer que la sortie des rallonges raccord se trouve au niveau des ouïes du conduit aussi bien en horizontal qu'en vertical. b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil et à l'entrée du déflecteur. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés. c- Enlever les filtres à graissé et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du moteur (Fig. 4). Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration. d- Enlever les filtres métalliques et placer la cartouche à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 8). e- Conduit supérieur : Élargir légèrement les 2 bords latéraux (Fig.7, Rep. 7a) et les accrocher derrière les supports (Rep. 2), refermer jusqu'à la butée. Fixer latéralement aux supports (Rep. 2) à l'aide des 4 vis (12c) 2.9 × 9.5 fournies. f- Conduit inférieur : Élargir légèrement les 2 bords latéraux (Fig.7, Rep. 7b) et les accrocher entre le conduit supérieur et la paroi; refermer jusqu'à la butée. Fixer latéralement la partie inférieure au corps de la hotte à l'aide des 2 vis (12c) 2.9 × 9.5 fournies.
Tableau de commande
Touche 1 : petite vitesse
Touche 2 : vitesse moyenne
Touche 3 : vitesse intensive
Touche : lumière
5 Conseils d'utilisation.
Pour obtenir une efficacité maximale d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sautes. La deuxième pour les cuissons soutenues, grillades et fritures. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur. IMPORTANT. NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL
Ne laissez jamais de flammes libres sous la hotte en fonctionnement. - Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.
6 Entretien.
Déconnecter le câble d'alimentation pour toute intervention électrique.
L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.
Nettoyage des filtres métalliques.
Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).
Carrosserie.
Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés.
N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.
Conduit d'évacuation.
Vérifier tous les 6 mois le bon écoulement de l'air vicié.
Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.
Éclairage.
Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte. Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.
7 Garantie et service après-vente.
- En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.
- Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
- Débrancher complètement l'appareil.
- Exigez toujours l'utilisation de pièces de rechange d'origine. La non-observation de cette prescription peut compromettre la sécurité de l'appareil.
- Lors de la commande de pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
- Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle. Cette garantie ne couvre pas les consommables comme :
- L’éclairage : lampes incandescentes, halogènes... - Les filtres.
8 Remarques
Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.
Lorsque ce symbole d’une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l’environnement et la santé humaine.

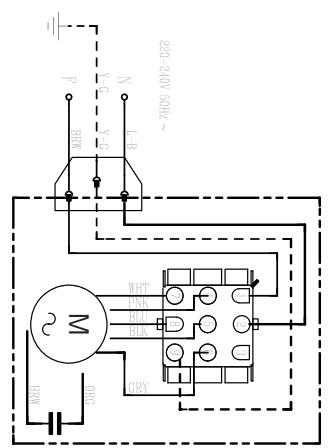

250W
200-240 V 50 Hz
220V-60Hz
HALOGEN LAMPS 2x20W-12V
A - AZUR - AZUR - AZUR BLAU BK-Black-NOIR-SCHWARZ B-BLUE-BLEU-BLAU Br-BROWN-BRUN-BRAUN G-Y - GREEN JAUNE - VERT GELB - GRUN GELB Gr - GREY - GRIS - GRAU L B - LIGHT BLUE - BLEU CLAIR - HELL BLAU P - PINK - ROSE - ROSA V - PURPLE - MAUVE - MALVER FARBIG R-RED-ROUGE-ROT W-WHITE-BLANC-WEISS W-P - WHITE PINK - BLANC ROSE - WEISS ROSA Y - YELLOW - JAUNE - GELB
Plaque signalétique de la hotte
Numéro de série Serial number Seriennummer Numero di serie Numéro de série Seriennummer
C E
Roblin
FRANKE France S. A. S.
25 Rue des Rosiers - Sainte Cécile
B. P.60056
50800 VILLEDIEU-LES-POELES - France
Tél. 02 33 91 26 50 - Fax 02 33 51 54 79 - e-mail : com.france@robin.fr
Pour l'extérieur de la France : Tel. +33 (0)2 33 91 26 57 - Fax. : +33 (0)2 33 51 54 79
e-mail : com.export@robin.fr
