Type de produit	Lecteur DVD avec amplificateur 5.1 canaux et radio FM
Marque	THOMSON
Modèle	LDPL 930 VD
Dimensions (approx.)	430 x 320 x 60 mm
Poids (approx.)	4 kg
Alimentation	100-240 V, 50/60 Hz
Consommation (approx.)	100 W
Formats disques compatibles	DVD Vidéo, DVD±R/RW, VCD, SVCD, CD Audio, CD-R/RW, MP3, JPEG, DivX
Code régional	2 (Europe, Moyen-Orient, Afrique du Sud, Japon)
Sorties vidéo	SCART (Péritel), S-Vidéo, Composite (RCA jaune)
Sorties audio	5.1 canaux (enceintes avant, centrale, arrière, caisson de graves)
Fonctions audio	Dolby Digital, DTS, Dolby Pro Logic II, 3 Stéréo
Radio	Syntoniseur FM intégré avec 30 présélections
Enceintes incluses	Kit 5.1 : 2 avant, 1 centrale, 2 arrière sans fil, 1 caisson de graves
Connectivité sans fil	Enceintes arrière via émetteur 5,8 GHz intégré au caisson de graves
Télécommande	Oui (modèle RCT311AC1) avec piles AAA
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux légèrement humide ; ne pas utiliser de solvants
Sécurité	Ne pas obstruer les ouvertures de ventilation ; éviter condensation et températures extrêmes ; ne pas exposer à la pluie ou à l'humidité
Pièces détachées disponibles	Télécommande, piles, câbles (antenne, vidéo, enceintes), kit d'enceintes
Réparabilité	Indice de réparabilité non fourni ; pièces d'usure disponibles auprès du service après-vente

FOIRE AUX QUESTIONS - LDPL 930 VD THOMSON

Comment brancher les enceintes sans fil ?

Reliez le caisson de graves (émetteur) à l'appareil principal via la prise RJ45 et les câbles d'enceintes. Branchez les enceintes arrière au récepteur sans fil, puis alimentez ce dernier. Assurez-vous que l'émetteur est en mode veille avant d'allumer le récepteur. Le voyant LED du récepteur clignote puis devient vert une fois le signal capté.

Que faire si l'image est déformée ou absente ?

Vérifiez le réglage de sortie vidéo : par défaut, la sortie SCART (Péritel) est active. Si vous utilisez la sortie S-Vidéo, éteignez puis rallumez l'appareil. Assurez-vous que le câble vidéo est correctement branché et que le téléviseur est sur l'entrée correspondante.

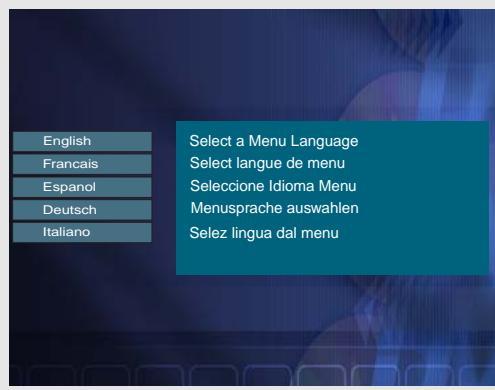

Comment régler la langue du menu ?

Lors de la première mise sous tension, un menu de démarrage apparaît. Utilisez les touches HAUT/BAS pour sélectionner la langue souhaitée, puis appuyez sur OK. Cette langue devient la langue par défaut du menu.

Mon lecteur ne lit pas certains DVD, pourquoi ?

Vérifiez le code régional : votre lecteur est en région 2. Les DVD d'autres régions ne sont pas lus. Assurez-vous également que le disque est compatible (DVD Vidéo, DVD±R/RW, etc.) et qu'il n'est pas rayé ou sale. Les disques enregistrés doivent l'être en mode Vidéo.

Comment réinitialiser le lecteur aux paramètres d'usine ?

Allumez l'appareil et ouvrez le compartiment à disque. Appuyez sur le bouton SUBWOOFER du récepteur pendant environ 5 secondes jusqu'à ce que l'écran devienne noir et que le menu de sélection de la langue apparaisse. Tous les réglages (stations radio, son surround, mot de passe parental) seront effacés.

Puis-je lire des fichiers DivX sur ce lecteur ?

Oui, le lecteur prend en charge les fichiers DivX. Pour les fichiers DivX VOD (vidéo à la demande), vous aurez besoin d'un code d'enregistrement spécifique disponible dans le menu du lecteur.

Comment connecter une source audio externe (lecteur MP3, magnétoscope) ?

Branchez la source sur l'entrée AUX 1 ou AUX 2 à l'arrière du récepteur. Appuyez plusieurs fois sur le bouton SOURCE (sur l'appareil) ou sur le bouton AUX correspondant de la télécommande jusqu'à ce que 'AUX1' ou 'AUX2' s'affiche.

Le son surround ne fonctionne pas correctement, que vérifier ?

Assurez-vous que l'enceinte centrale et les enceintes arrière sont correctement branchées. Vérifiez le mode surround : appuyez sur le bouton SURROUND de la télécommande pour basculer entre Dolby Digital, DTS, Pro Logic II, etc. Ajustez les niveaux des canaux via le bouton EQ LEVEL.

Comment mémoriser des stations de radio ?

Syntonisez la fréquence souhaitée avec les touches fléchées. Appuyez sur MENU sur la télécommande : l'icône 'PRESET' clignote. Pendant ce temps, entrez le numéro de préréglage (0-9) à l'aide des touches numérotées. La station est mémorisée.

Quels sont les précautions d'entretien du lecteur ?

Nettoyez le boîtier avec un chiffon doux légèrement humide. N'utilisez jamais de solvants ou de produits antistatiques. Pour les disques, essuyez-les du centre vers l'extérieur avec un chiffon humide, sans mouvements circulaires. Rangez les disques dans leur boîtier après usage.

MODE D'EMPLOI LDPL 930 VD THOMSON

Déballage du Récepteur DVD 2

Déballage des Enceintes 2

Installation des Piles dans la Télécommande 3

Configuration et Maintenance du Récepteur 3

Protection des Composants contre les Risques de Surchauffe 3

Branchement sur des Composants Audio-Visuels 4

Branchement des Antennes 4

Branchement des Enceintes 5

Connexion Enceintes Sans-fil 6

Émetteur de Signaux Sans-fil 6

Récepteur de Signaux Sans-fil 6

Schéma de Connexion 6

Modifier la Fréquence de Canal 6

Positionnement des Enceintes 7

Positionnement des Enceintes Avant . . . .7

Réglages Avancés 7

Positionnement Optimal des Enceintes Surround 8

Réglages Avancés 8

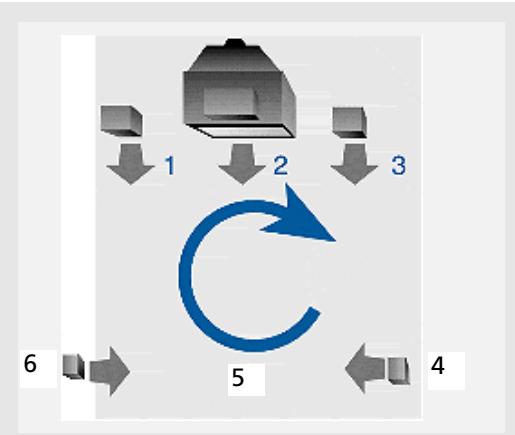

Tonalité d'Essai / Balance entre Canaux 9

Réglages à l'Usine 9

Mode de Fonctionnement de votre Récepteur

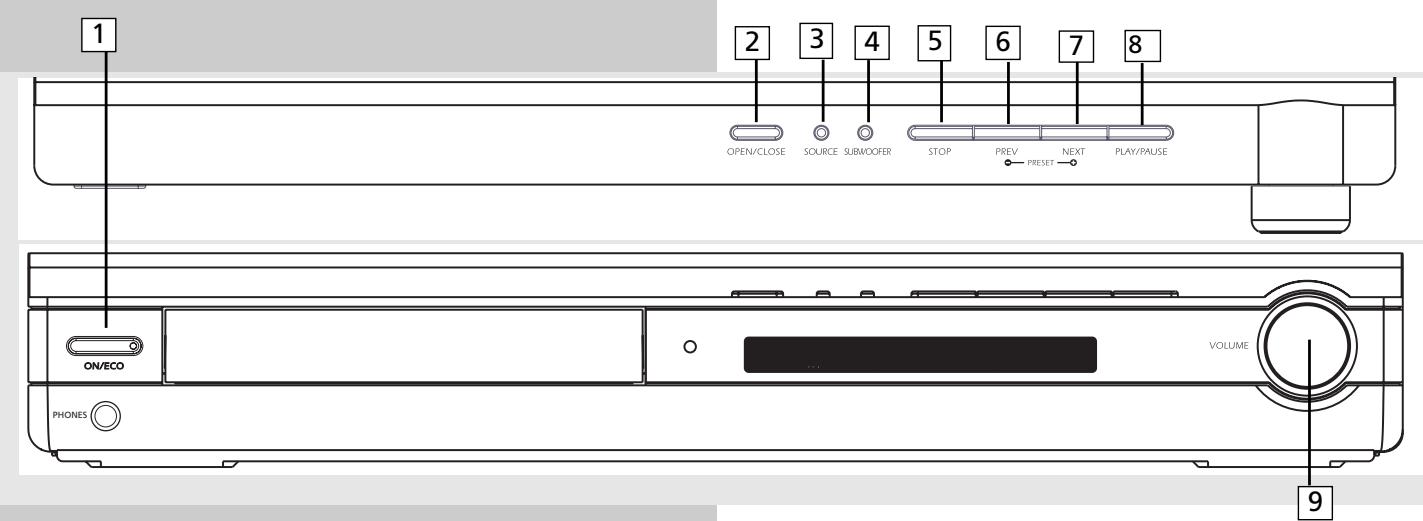

Boutons de Commande du Récepteur 10

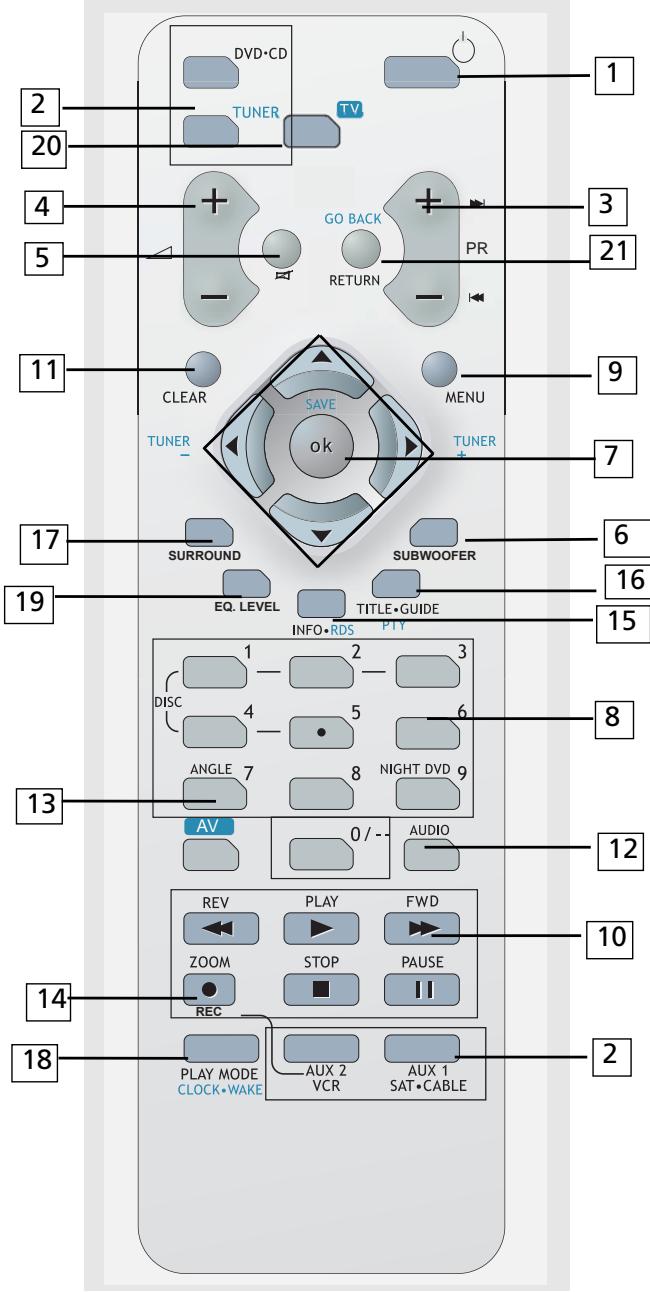

Télécommande 11

Affichage 12

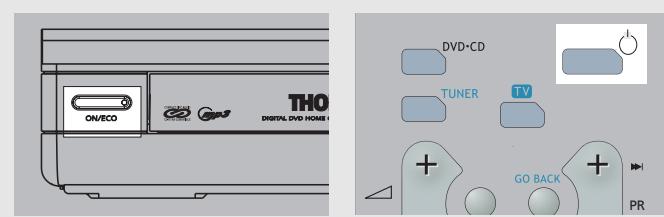

Mise en Marche / Arrêt 13

Sélection de la Source Audio 13

Branchement de la Source Audio 14

Contrôle Avancé du Son

Systèmes d'Optimisation Sonore 15

Réglage de Précision des Composants 16

Réglage de Précision des Enceintes 17

Icônes des Haut-parleurs 18

Lecteur DVD

Fonctions de Lecture de Base 19

Recherche Rapide 19

Recherche Temporelle 19

Arrêt sur Image et Avance sur Image 19

Lecture au Ralenti (DVD uniquement) 20

Affichage de la Bannière à l'Écran 20-24

Menu de Configuration 25

Lecteur CD/MP3

Recommandations MP3 30

Chargement et Lecture d'un CD Audio 30

Affichage de la Bannière à l'Écran en Mode de Lecture CD 32-34

Affichage de la Bannière à l'Écran en Mode de Lecture MP3 35-36

CD JPEG

Affichage sur écran pour CD JPEG . . . .37

DivX

Affichage sur écran pour DivX 38

Location (ou achat) de fichiers DivX VOD 39

Radio

Mode de fonctionnement de la radio 40-41

Guide en cas de problèmes . . .42-43

Entretien et maintenance 44

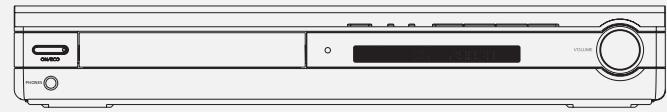

Déballage du récepteur DVD

Vous devez trouver les éléments suivants :

Un récepteur DVD

Deux piles "AAA"

Un fil d'antenne

Un câble vidéo (fil unique) avec connecteurs RCA jaunes

• Un manuel d'utilisation
• un feuillet de recommandations sécuritaires;
• Un Guide de Branchement Rapide

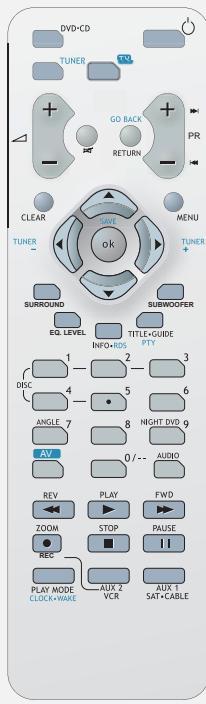

Une Télécommande (RCT311AC1)

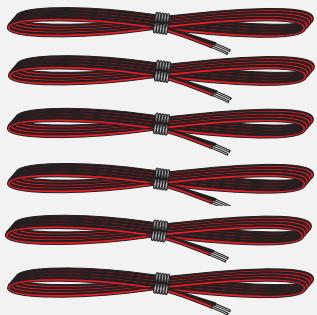

1 câble rayé vert/gris pour le haut-parleur central, 1 câble rayé rouge/gris pour le haut-parleur avant droit, 1 câble rayé blanc/gris pour le haut-parleur avant gauche, 1 câble rayé violet/gris pour le caisson de graves, 1 câble rayé bleu/gris pour le haut-parleur arrière gauche, 1 câble rayé gris/gris pour le haut-parleur arrière droit

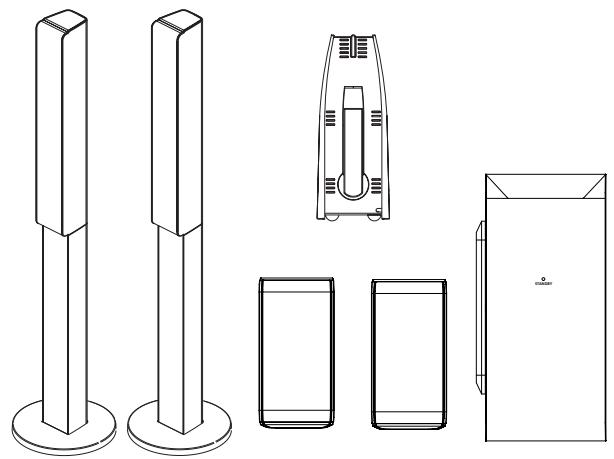

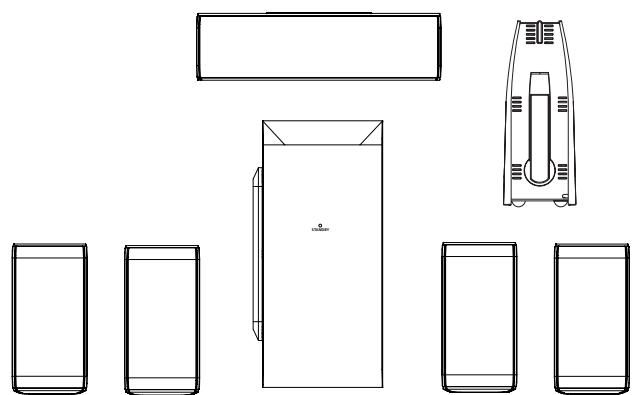

Déballage des Enceintes

• Un kit d'enceintes comprenant 1 paire d'enceintes avant gauche et avant droite, 1 enceinte centrale, 1 caisson de graves, 1 récepteur de signaux sans fil et 1 paire d'enceintes arrière gauche et droite.

DPL930VD

DPL2930

Installation des Piles dans la Télécommande

Insérez deux piles AAA en respectant les signes + et - sur le compartiment à piles. Pour utiliser la télécommande, pointez-la vers votre récepteur.

Configuration et Maintenance du Récepteur

NOTE IMPORTANTE

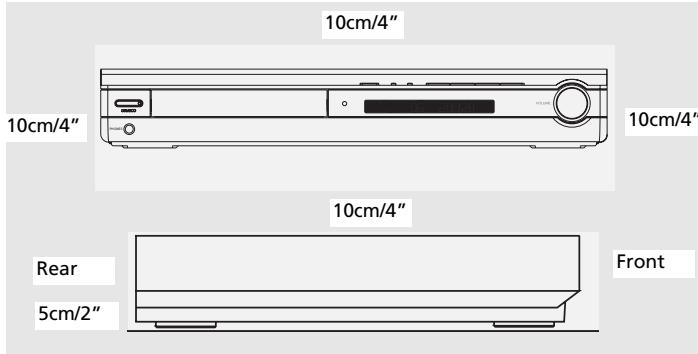

• Respectez les distances indiquées ci-dessous pour maintenir une bonne ventilation. Si l'espace disponible est insuffisant, l'appareil peut chauffer, ce qui peut causer un mauvais fonctionnement et écourter la durée de vie de l'appareil.

• Ne pas brancher le cordon d'alimentation en courant alternatif avant d'avoir procédé à tous les branchements.
• Ne pas utiliser votre appareil immédiatement après l'avoir transporté d'un endroit frais à une pièce chauffée ; risque de condensation.
• Ne pas laisser votre appareil sous la pluie ou à l'humidité, ni l'exposer à des températures extrêmes.
• Après avoir débranché l'appareil, nettoyez le boîtier extérieur avec un chiffon doux, ou avec une peau de chamois légèrement humide. Ne jamais utiliser de solvants puissants.

Précautions pour le maniement des disques :

• Ne touchez pas la surface enregistrée.
• N'utilisez pas de nettoyants pour disques sous forme de sprays, de solvants ou de liquides antistatiques.
• Si le disque est sale, nettoyez-le avec un tissu humidifié et essuyez depuis le centre vers l'extérieur. Essuyez en lignes droites et non en mouvements circulaires.
• Ne collez pas d'autocollants ou d'étiquettes sur le disque.
• Rangez le disque dans sa pochette après lecture.

Codes régionaux

Votre lecteur DVD a été conçu pour traiter les informations stockées sur les DVD selon des codes régionaux. Les DVD possédant un code régional différent de celui de votre lecteur DVD ne pourront être lus. Le code régional applicable à votre lecteur DVD est le 2 (Europe, Moyen-Orient, Afrique du Sud, Japon). Toutes les régions signifie toutes les régions. Lors de l'achat d'un disque DVD, pensez à vérifier si son code régional correspond bien à celui de votre lecteur.

Protection des composants contre les risques de surchauffe

• Ne pas bloquer les trous d'aération des différents composants. Arrangez les composants de sorte que l'air puisse circuler librement.
• Ne pas empiler les différents composants les uns sur les autres.
• Veillez à assurer une bonne ventilation lorsque vous placez les différents composants sur une étagère.
• Placez le récepteur sur le rayon supérieur de l'étagère de sorte que l'air chaud qui s'échappe du récepteur n'affecte pas les autres composants.

Disques compatibles

Bien que de grandes avancées aient été faites afin d'assurer que le plus grand nombre possible de disques puissent être reconnus par votre lecteur, il est à l'heure actuelle impossible de garantir que certains disques non compatibles avec les standards audio CD, VCD et SVCD puissent être lus. Dans le cas de disques enregistrables et réenregistrables, leur compatibilité dépend du graveur, du logiciel de gravure et du disque DVD employé.

DVD vidéo - Les disques vidéo numériques - 12 cm et 8 cm, face simple ou double, couche simple ou double. Les DVD sont des disques optiques à haute densité sur lesquels sont enregistrées à l'aide de signaux numériques des images et de l'audio de haute qualité.

DVD-R, DVD-RW, DVD+R, DVD+RW - La plupart des disques DVD-R et DVD+R (à enregistrement unique), DVD-RW et DVD+RW (réenregistrables).

En fonction du graveur DVD et du disque employé. Les enregistrements utilisant des disques DVD-R et DVD+RW doivent être effectués en mode DVD Vidéo.

Les enregistrements utilisant des disques DVD+RW doivent être effectués conformément aux spécifications des disques DVD+RW ayant une capacité de 4,7 Go.

VCD, Video Compact Disc - CD sur lequel vous pouvez enregistrer jusqu'à 74 minutes de vidéo en qualité VHS accompagnée d'images fixes, de pistes audio et d'un menu interactif.

SVCD, Super Video Compact Disc - La plupart des SVCD sont conformes aux standards IEC62107. Les SVCD peuvent être employés pour enregistrer jusqu'à 70 minutes de son numérique et d'images conformes aux standards MPEG-2 pour la vidéo et aux standards MPEG-1 pour l'audio.

CD Audio - Les CD audio (8 et 12 cm)

CD-R, CD-RW - La plupart des disques CD-R (à enregistrement unique) et CD-RW (réenregistrables). Ce lecteur est capable de lire la plupart des disques CD-R. Les CD-R gravés lors d'une multisession d'enregistrement peuvent également être lus à condition que la session en question se soit achevée avant le début de la lecture du disque (en fonction du logiciel de gravure utilisé). Toutefois, en fonction du graveur CD, de l'ordinateur et du disque employé, il peut arriver que tous les disques ne soient pas lus correctement. Lors de la lecture d'un disque CD-R, il est tout à fait normal que votre appareil nécessite jusqu'à 30 secondes avant de reconnaître le disque inséré et d'en lancer la lecture. Si le disque n'est toujours pas reconnu après 30 secondes, retirez-le puis insérez-le à nouveau.

• Indépendamment de la capacité d'enregistrement effective du CD-R, n'utilisez jamais sa capacité dans son entièreté.
• Il est préférable d'employer des CD-R en lieu et place des CD-RW (CD réenregistrables) étant donné que, dans certains cas, la lecture des CD-RW peut être défectueuse. Utilisez toujours un logiciel de gravure CD de bonne qualité.
• Fermez toutes les applications ouvertes de votre ordinateur afin d'assurer le meilleur enregistrement possible du CD-R.

Disques non compatibles

DVD-ROM, DVD RAM, CDV, SACD, DVD Audio (piste haute résolution). Les données intégrées à un CD Extra, les disques de forme non conventionnelle (par exemple en forme de cœur), les disques avec un code région différent de celui spécifique à l'arrière de votre lecteur.

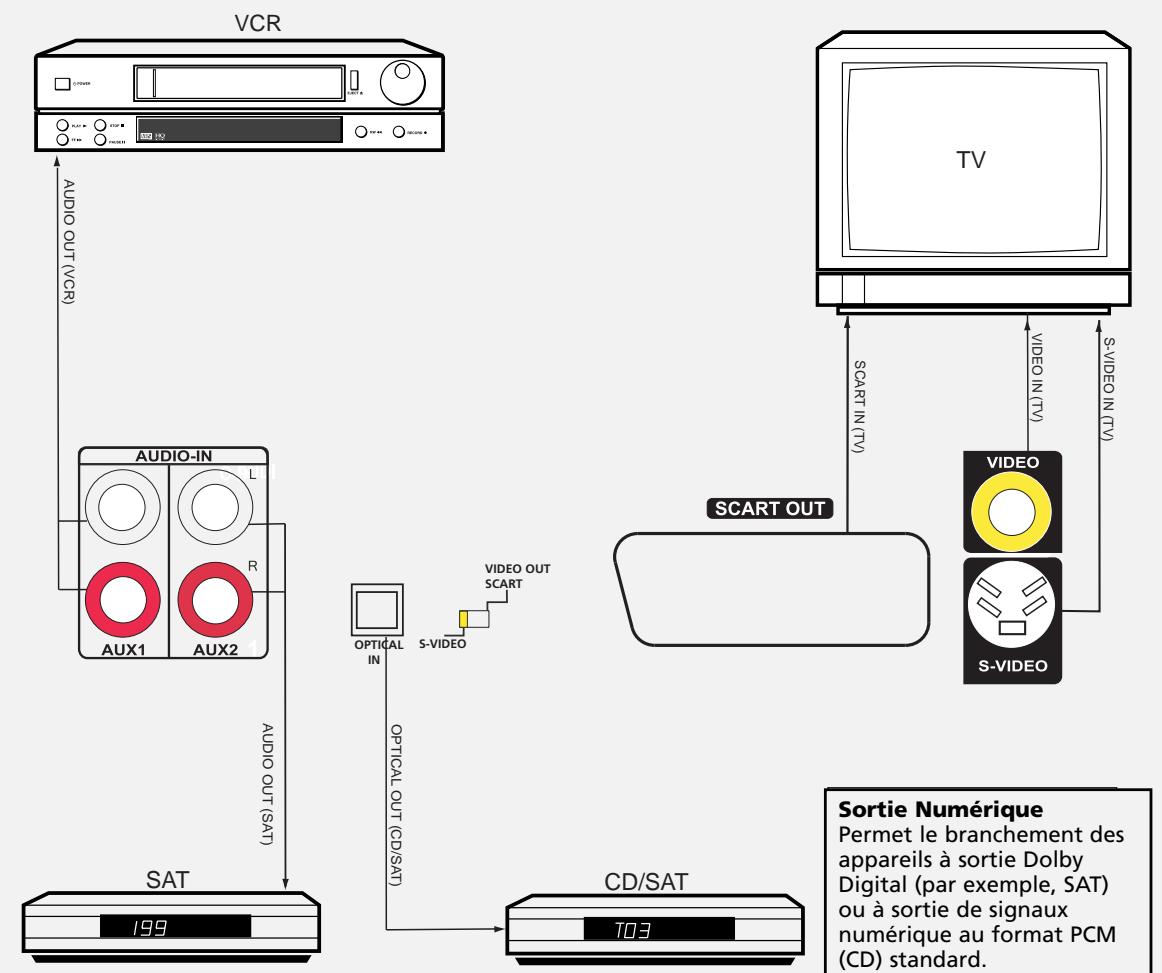

Branchement sur des composants audio-visuels

Nous vous recommandons d'utiliser uniquement l'une des méthodes de branchement indiquées ci-après.

Réglage de la sortie vidéo

Pour toute sortie vidéo, vous avez la possibilité d'utiliser soit la sortie S-vidéo ou SCART (Péritel - celle-ci étant la sortie par défaut). Essayez ensuite d'éteindre puis de rallumer l'appareil afin de vérifier s'il y a une distorsion de l'image sur le téléviseur.

Lorsque la sortie S-vidéo est sélectionnée, la sortie SCART (Péritel) fournira uniquement le signal vidéo composite.

Lorsque la sortie SCART (Péritel) est sélectionnée, la sortie S-vidéo sera désactivée.

Le signal vidéo composite est toujours disponible.

Sortie SCART (sortie Péritel - câble non fourni avec cet appareil)

Le terminal vidéo SCART offre la meilleure qualité pour la réception du signal vidéo. Si votre téléviseur ne possède pas de terminal Péritel, vérifiez s'il existe une autre prise vidéo (Composite, S-vidéo) que vous pourriez employer

pour le branchement de votre appareil. Cet appareil ne fournit pas de signal audio depuis la sortie SCART (Péritel).

S-VIDÉO

Pour la partie vidéo du signal, le S-vidéo offre une meilleure connexion que le vidéo composite (terminal de couleur

jaune). Lors de la connexion du câble S-Vidéo, un câble vidéo composite (connecteur RCA jaune) doit aussi être utilisé.

Branchement des antennes

L'antenne FM se connecte à la borne FM située sur le panneau arrière de votre système.

Elles doivent être branchées afin de garantir une bonne réception.

ASTUCE :

Pour la réception des ondes FM, étendez

l'antenne sur toute sa longueur et essayez

l'antenne à différents endroits dans la pièce

jusqu'à ce que la réception soit optimale.

DPL930VD

DPL2930

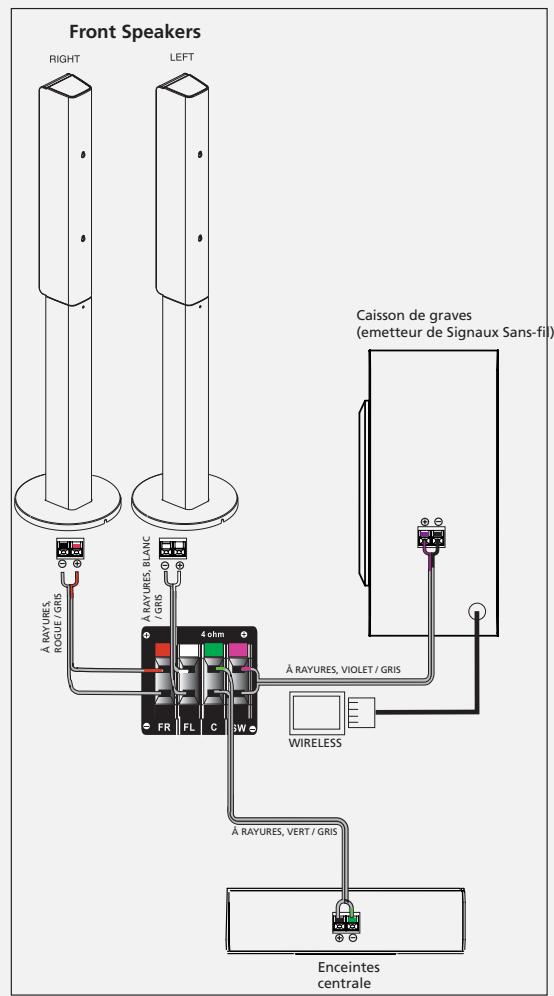

Branchement des enceintes

Enceintes

Cet appareil est livré équipé de 6 enceintes (2 enceintes avant, 1 enceinte centrale, 2 enceintes arrière et 1 subwoofer). Afin de pouvoir bénéficier des effets surround, les six enceintes doivent être branchées sur le récepteur.

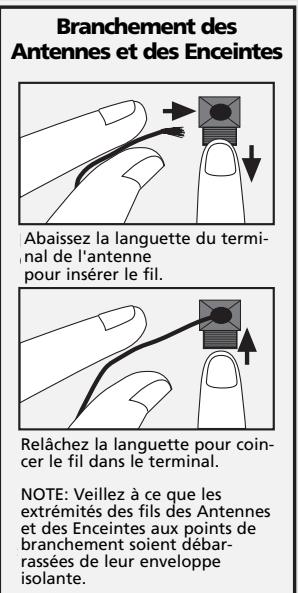

Polarités des enceintes

Lorsque vous branchez les enceintes, assurez-vous que les pôles (fil "+" sur le pôle "+" du récepteur) des fils des enceintes et des terminaux correspondent. Si vous inversez les fils, le son est déformé et manque de basse (effet "déphasé").

Ne branchez pas sur une prise de terre la ligne de sortie, cela endommagerait le haut-parleur.

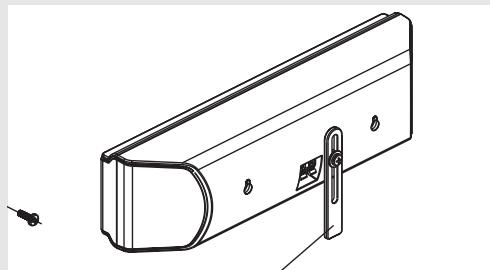

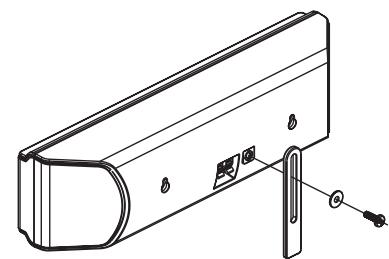

Barre-Support pour Enceinte Centrale (Optionnel)

1. Fixez la barre de support à l'aide de la vis et de la rondelle fournies en suivant l'illustration ci-dessous.

1. Déplacez la barre de soutien du téléviseur vers le haut ou le bas comme indiqué pour régler la hauteur de l'enceinte. Serrez la vis pour verrouiller le support dans cette position.

Faites coulisser vers le haut ou vers le bas pour obtenir la hauteur souhaitée.

Connexion Enceintes Sans-fil

Émetteur de Signaux Sans-fil

Le Caisson de Graves fourni avec cet appareil agit également comme émetteur de signaux sans-fil. Il convertit le signal audio de l'appareil en fréquence radio de 5.8 GHz et le transmet au récepteur. Reliez la prise téléphone (RJ45) située à l'arrière du Caisson de Graves à l'arrière de l'appareil principal ; chaque fois que l'appareil principal sera allumé, le caisson de graves transmettra le signal audio aux enceintes arrière via le récepteur sans-fil.

Récepteur de Signaux Sans-fil

Le récepteur de signaux sans-fil captera le meilleur signal audio émis par l'une de ses antennes et le reconvertira à son format d'origine avant de le transmettre aux enceintes arrière.

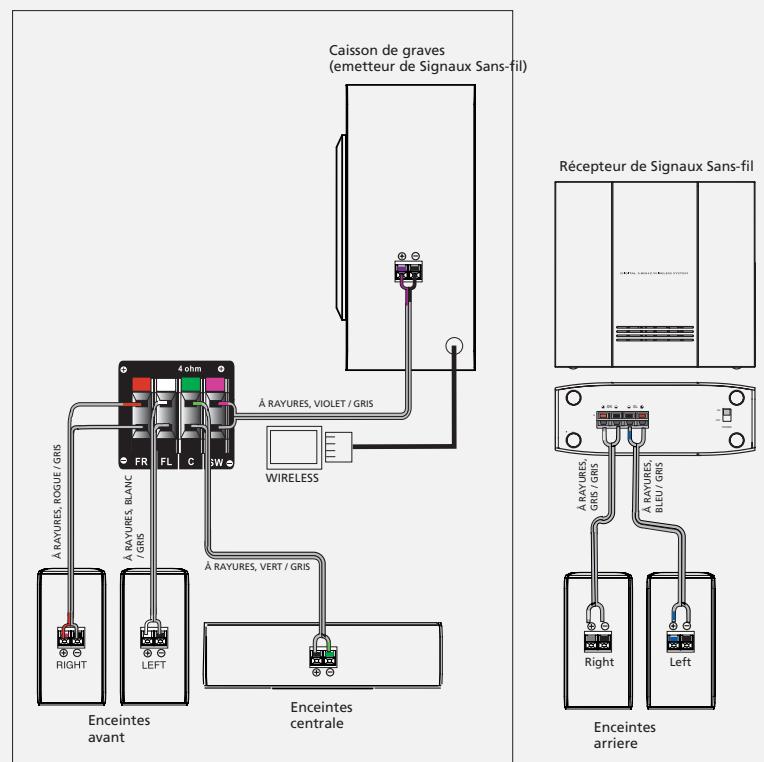

Schéma de Connexion

1. Reliez le Caisson de Graves (émetteur) à l'appareil principal via la prise téléphone (RJ45) et les câbles d'enceintes.

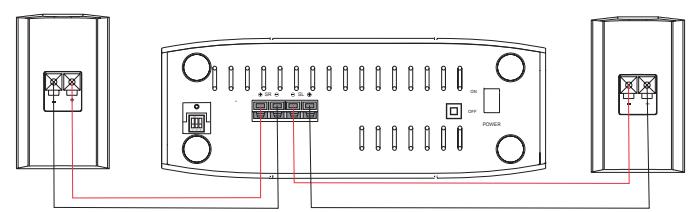

2. Reliez les enceintes arrière au récepteur sans-fil et branchez le cordon d'alimentation sur une prise secteur.
3. Assurez-vous que l'émetteur est en mode STANDBY avant d'appuyer sur le bouton POWER pour allumer le récepteur.
4. Le voyant LED du récepteur se mettra à clignoter lors de la recherche d'un signal ; une fois celui-ci trouvé, il s'allumera en vert.
5. Positionnez l'antenne du récepteur et de l'émetteur afin d'obtenir le meilleur signal possible.

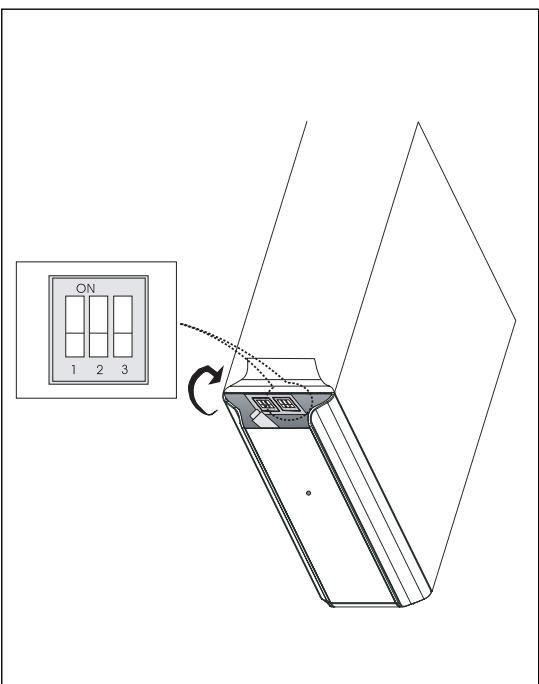

Modifier la fréquence de canal

Pour réduire au maximum l'interférence d'autres systèmes fonctionnant sur la fréquence 5,8 GHz (téléphones cellulaires, LAN sans fil), vous avez la possibilité de sélectionner un canal de transmission différent. Le sélecteur de canal se situe sur le panneau frontal du caisson de graves (émetteur). Vous pouvez modifier le canal de transmission en vous aidant du tableau ci-dessous :

Canal	Position 1	Position 2	Position 3
1	Off	On	On
2	On	On	Off
3	Off	On	Off
4	On	Off	On
5	Off	Off	On
6	On	Off	Off

Note :

1. Après avoir sélectionné un canal de transmission différent, il vous faut éteindre puis rallumer l'appareil principal.
2. Si quelqu'un se déplace entre l'émetteur

et le récepteur, cela peut provoquer des interférences. 3. La portée maximale de la transmission se situe à 10 mètres - les murs et autres obstacles peuvent affecter la portée de la transmission. 4. Nous vous conseillons de placer le récepteur aussi haut que possible. 5. La réception sera amoindrie si vous dirigez la partie arrière ou inférieure du récepteur vers l'émetteur. 6. Si la réception est mauvaise, essayez de déplacer le récepteur.

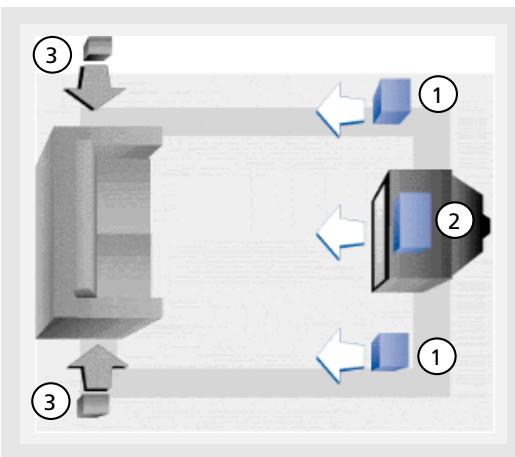

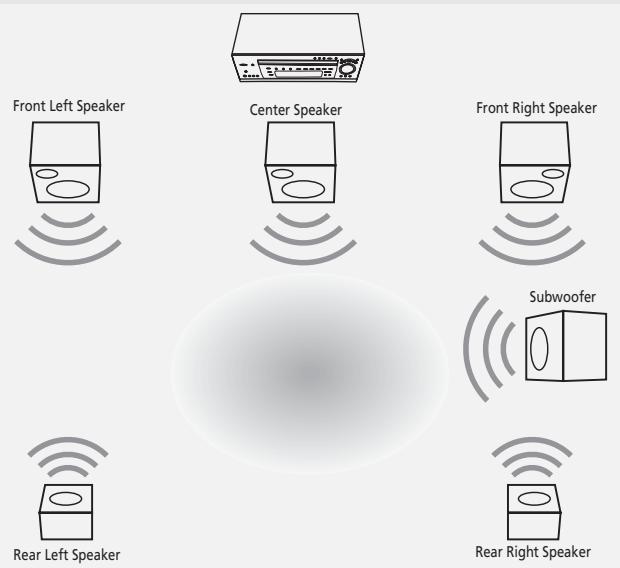

Positionnement des enceintes

1. Gauche, droite (enceintes avant)

Conduisent essentiellement la musique et les effets sonores.

2. Centre

En mode Surround, l'enceinte centrale conduit la plupart des dialogues ainsi que la musique et autres effets sonores. Elle doit être placée entre les enceintes gauche et droite.

⟨Ĉ⟩ Surround (Enceintes Arrière)

Leur positionnement est vital à la création d'un champ sonore parfaitement homogène.

Subwoofer

Un subwoofer est conçu pour reproduire des effets sonores de basses fréquences puissants (explosions, grondements d'un vaisseau spatial, etc.), ce qui permet de plonger l'audience dans le feu de l'action de façon spectaculaire.

Écran de Protection Magnétique

Des enceintes placées à moins de 60 cm de votre téléviseur doivent être munies d'un écran de protection magnétique afin d'éviter toute distorsion de l'image. Les enceintes avant et centrale livrées avec le système sont équipées d'un écran de protection magnétique pour protéger votre téléviseur.

Il n'est pas conseillé de placer les haut-parleurs arrière et le caisson de graves à proximité de votre téléviseur.

Avec la permission de Dolby Laboratories

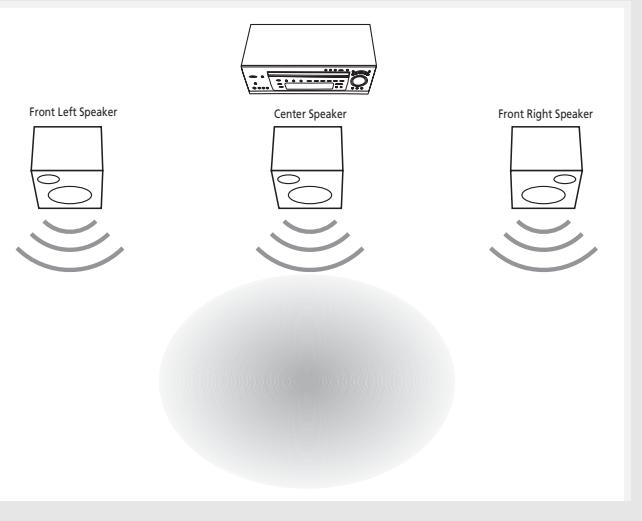

Positionnement des Enceintes Avant

Même si vous ne pouvez pas dupliquer exactement cette configuration idéale pour votre salle de cinéma à domicile, les suggestions suivantes pour le positionnement des enceintes vous permettront d'obtenir des résultats tout à fait satisfaisants.

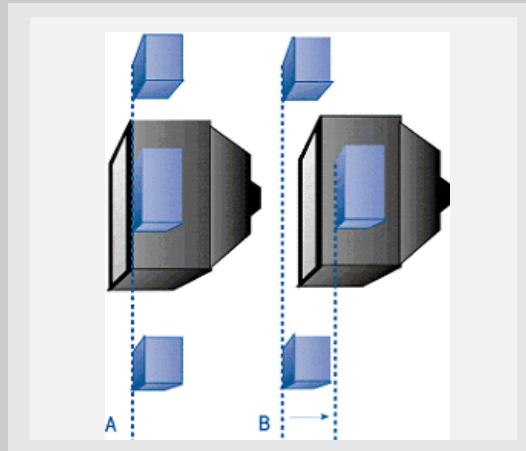

Alignement

Alignez l'enceinte centrale à distance égale (A) ou légèrement à l'arrière (B) des enceintes gauche et droite, mais pas à l'avant de celles-ci.

Avec la permission de Dolby Laboratories

Arrangement Avancé

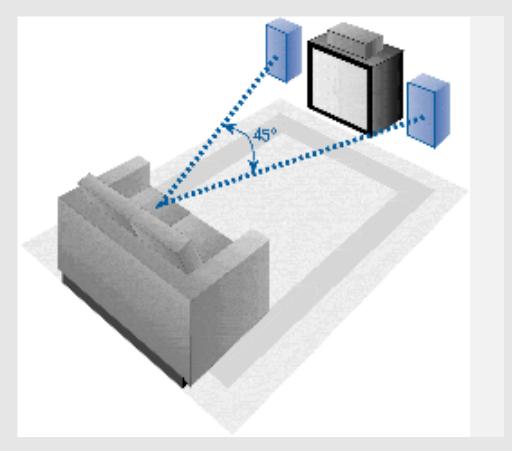

Angle

Placez les enceintes gauche et droite de sorte qu'elles forment un angle de 45 degrés avec votre position de visionnage favorite pour dupliquer la perspective de l'ingénieur du son.

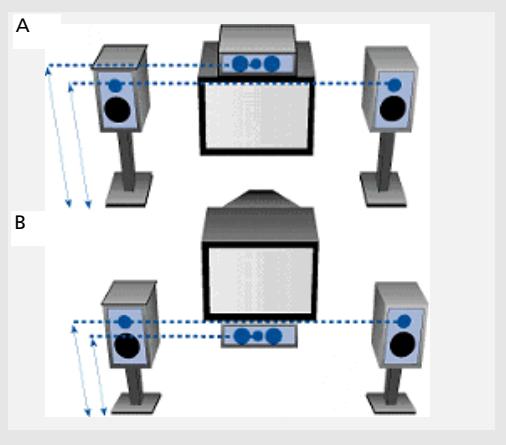

Hauteur

Les conducteurs moyennes et basses fréquences des trois enceintes avant doivent être, dans la mesure du possible, à la même hauteur. Pour ce faire, il s'avère souvent nécessaire de placer l'enceinte centrale directement au-dessus (A) ou en dessous (B) de votre téléviseur.

Positionnement optimal des enceintes surround

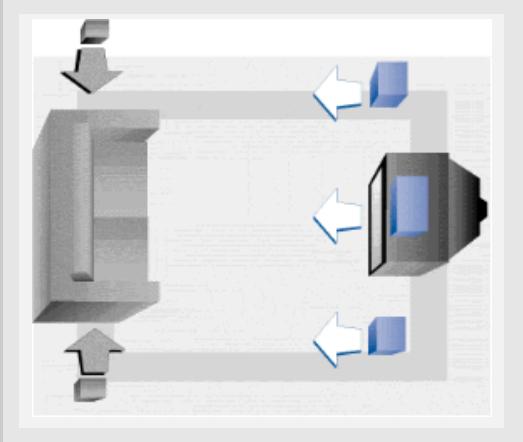

Emplacement

Si possible, placez les enceintes surround de l'un ou l'autre côté du champ d'écoute, et non pas à l'arrière de celui-ci.

Hauteur

Si l'espace dont vous disposez le permet, installez les enceintes surround à 60-90 cm au-dessus des spectateurs. Ceci permet de minimiser les effets de proximité.

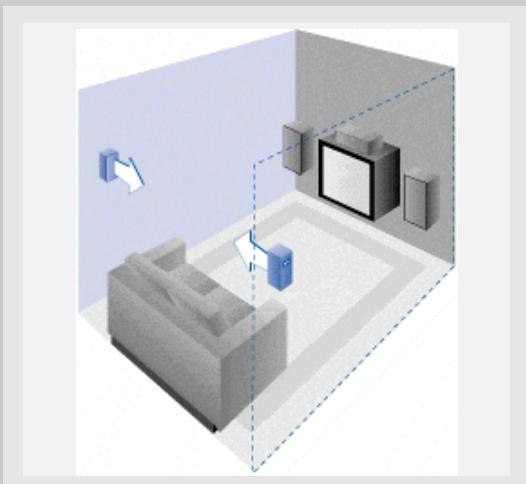

Direction

Positionnez les enceintes surround l'une en face de l'autre et non pas vers le bas en direction des spectateurs. Ceci permet de créer un champ sonore surround plus ouvert et plus spacieux.

Arrangement avancé

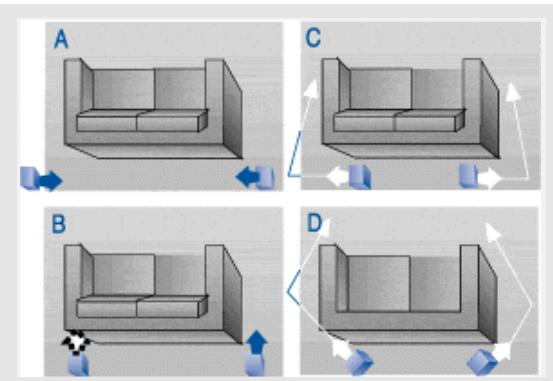

Autres possibilités pour le positionnement des enceintes surround

Mur de derrière

Si le montage sur le mur de derrière est la seule possibilité, positionnez les enceintes surround l'une en face de l'autre (A), vers l'avant de la pièce (B) ou encore en direction des murs latéraux (C, D). Expérimentez en positionnant les enceintes à différents endroits jusqu'à ce que le son surround semble vous envelopper et non pas provenir de l'arrière de la pièce.

Avec la permission de Dolby Laboratories

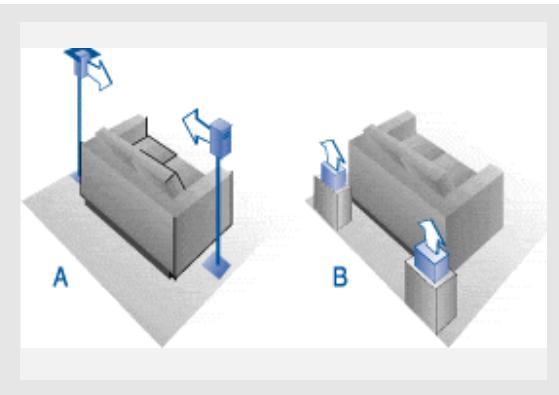

Pas de murs adjacents

Vous pouvez monter les enceintes surround sur des pieds placés face à face pour vous rapprocher des conditions idéales d'un montage sur murs latéraux (A) ou encore sur les côtés ou à l'arrière du champ de visionnage et orientées vers le haut. Dans le dernier cas de figure, vous pouvez les poser directement sur le sol, ou de préférence, à un demi-mètre du sol par exemple sur des tables basses (B).

Avec la permission de Dolby Laboratories

Tonalité d'essai / Balance entre canaux

Balance entre canaux

Votre récepteur est équipé d'un générateur de signaux d'essai qui permet d'équilibrer les canaux. Tandis que le signal "voyage" d'un canal à l'autre, ajustez les boutons de contrôle de niveau jusqu'à ce que la hauteur du son soit commune aux différents canaux. (Pour plus d'informations, merci de vous référer à la section Conduite d'essais / Configuration).

Veuillez consulter la rubrique "Réglage avancé des haut-parleurs" pour plus de détails.

Avec la permission de Dolby Laboratories

Réglage de niveau et niveau du canal surround

Même lorsque vous ajustez la hauteur du son du canal surround de sorte qu'il soit identique aux autres canaux sur le signal d'essai, vous remarquerez dans la pratique que le canal surround sur des matériels programmes a une hauteur du son largement inférieure aux canaux avant. Ne soyez pas tenté de réajuster le niveau surround ; les produits utilisent le surround essentiellement pour la création d'atmosphères et d'ambiances subtiles, et très rarement pour la création d'effets spéciaux. Un bon mixage surround n'attire jamais l'attention ; si c'était le cas, cela finirait rapidement par déranger.

DOLBY

Dolby Digital Fabriqué sous licence de Dolby

Laboratories, "Dolby" "Pro Logic", et le double D sont des marques déposées de Dolby Laboratories. Copyright 1992-1997 Dolby Laboratories, Inc. Tous droits réservés.

Lorsque vous allumez votre appareil pour la première fois, il est réglé sur les paramètres par défaut suivants :

Fonction = DVD/CD

Réglage du Volume = 16

Basses & Aigus = 0 dB

Niveau du Canal = 0 dB

Caisson de Graves = FORT

Réinitialisation aux paramètres par défaut

Lorsque l'appareil est allumé et que le compartiment à disque est ouvert, appuyez sur le bouton SUBWOOFER pendant 5 secondes jusqu'à ce que l'écran ne passe au noir et que le menu initial de sélection de la langue s'affiche. Tous les réglages du système ainsi que le mot de passe parental seront réinitialisés aux paramètres par défaut.

Note :

Toutes les stations radio programmées et réglages du son surround sont perdus lorsque vous rétablissez les réglages de l'usine.

SURROUND

Fabriqué sous licence de Digital Theater Systems, Inc. Brevet américain n° 5,451,942 ; 5,956,674 ; 5,974,380 ;

5,978,762 ; 6,226,616 ; 6,487,535 et autres

brevets internationaux émis et en cours. "DTS" et

"DTS Digital Surround" sont des marques déposées de Digital Theater Systems, Inc. Copyright 1996, 2003

Digital Theater Systems, Inc. Tous droits réservés.

Commandes du récepteur

1. ON / ECO

• Permet d'allumer ou d'éteindre votre appareil.

2. OPEN / CLOSE

• Appuyez sur ce bouton pour ouvrir / fermer la porte du compartiment CD.

3. SOURCE

• Permet de sélectionner la source d'entrée. Par exemple, DVD/CD, VCR, etc.

4. SUBWOOFER

• Appuyez sur ce bouton pour basculer entre les divers modes du caisson de graves.

5. STOP

Permet d'arrêter la lecture du DVD/CD.

6. PRESET - / PREV

• En mode tuner, permet de passer à l'emplacement mémoire précédent.
• En mode CD, permet de revenir au début de la piste ou de passer à la piste précédente; en mode DVD (uniquement lors de la lecture), permet de revenir au début du chapitre ou de passer au chapitre précédent.

7. PRESET + / NEXT

• En mode tuner, permet de passer à l'emplacement mémoire suivant.
• En mode CD, permet de passer à la piste suivante et en mode DVD permet de passer au chapitre suivant (uniquement lors de la lecture).

8. PLAY/PAUSE

Permet de démarrer et d'interrompre la lecture du DVD/CD.

9. VOLUME

Permet d'ajuster le niveau du volume sonore.

Télécommande

Assurez-vous d'avoir bien inséré les piles dans leur compartiment. Vous pouvez vérifier le fonctionnement de la télécommande en appuyant sur n'importe quel bouton.

1. ON-OFF

• Permet d'allumer ou d'éteindre le récepteur.

2. Boutons de sélection de source

• Permet d'allumer et de sélectionner l'une des sources audio/vidéo. (Les fonctions attribuées aux boutons seront réarrangées si le mode AUX 1 ou AUX 2 est sélectionné ; ces fonctions varient selon le composant utilisé)

3. PR+, PR-

• En mode TUNER, permet de sélectionner une station préréglée.
• Permet de passer au chapitre, à la piste ou à l'image précédent(e) ou suivant(e), selon que vous vous trouviez en mode DVD, CD, MP3 ou JPEG.

4. VOL+, VOL- (boutons de volume)

• Permettent de régler le volume sonore.

5. MUTE

• Permet de couper/rétablir le son de toutes les sorties audio.

6. SUBWOOFER

• Permet de sélectionner le niveau de sortie du caisson de graves (CAISSON DE GRAVES DOUX, CAISSON DE GRAVES ÉQUILIBRÉ, CAISSON DE GRAVES FORT, CAISSON DE GRAVES ÉLEVÉ).

7. Boutons de réglage

• En mode TUNER, utilisez les boutons fléchés pour remonter ou descendre d'une fréquence radio.
• Une pression sur OK donnera accès au mode de réglage des fonctions.
• Une nouvelle pression sur OK donnera accès aux fonctions rétro-éclairage

et mise en veille ; utilisez les boutons GAUCHE et DROIT pour effectuer les changements.

• Une fois qu'apparaît sur l'affichage le paramètre que vous souhaitez modifier (rétro-éclairage, mise en veille, etc.), appuyez sur le bouton HAUT ou BAS pour effectuer les changements.
• En mode DVD/CD/JPEG, utilisez les boutons fléchés pour naviguer dans le menu OSD, appuyez ensuite sur OK pour valider votre choix.

8. Boutons numérotés

• En mode Tuner, permet de sélectionner une station préréglée.
• En mode DVD/CD, accédez au menu déroulant en appuyant sur INFO, puis utilisez les boutons fléchés pour sélectionner le paramètre que vous souhaitez régler. Utilisez les boutons numériques pour entrer directement la valeur de l'option sélectionnée (par exemple, le numéro de la piste CD).

9. MENU

• En mode Tuner :
• Appuyez sur ce bouton pour mémoriser la fréquence sélectionnée. L'icône "PRESET" s'allumera en clignotant sur l'affichage. Durant le clignotement de ce message, entrez le chiffre de l'emplacement mémoire dans lequel vous souhaitez mémoriser la fréquence.
• En mode DVD, appuyez pour accéder au menu de réglage des titres DVD.

10. Boutons de fonctionnement

• Appuyez sur le bouton DVD/CD de la télécommande pour accéder au mode DVD/CD. En mode DVD/CD, vous pouvez utiliser les boutons de fonctionnement pour lancer la lecture, l'arrêt, l'interruption, etc.

11. CLEAR

• Dans le menu OSD, appuyez sur ce bouton pour retourner au menu principal.

12. AUDIO

• En mode Tuner, utilisez ce bouton pour basculer entre le son ST et MONO et vice-versa.
• En mode DVD, appuyez sur ce bouton pour sélectionner un canal audio différent (si disponible).

13. ANGLE (spécifique au DVD)

• Appuyez sur ce bouton pour sélectionner un angle d'affichage différent.

14. ZOOM (spécifique au DVD / JPEG)

• Appuyez sur ce bouton pour sélectionner un degré de zoom.

15. INFO

• Appuyez sur ce bouton pour afficher les informations sur la lecture.

16. TITLE GUIDE

• Appuyez sur ce bouton pour accéder au menu des titres en mode DVD.

17. SURROUND

• Utilisez ce bouton pour modifier les paramètres du son surround.

18. PLAY MODE

• Appuyez sur ce bouton pour basculer entre les divers modes de lecture disponibles (répétition du chapitre, etc.).

19. EQ. LEVEL

• Utilisez ce bouton pour sélectionner l'un des réglages d'égaliseur, le réglage BASS/TRE et le réglage du canal.
• En mode réglage de l'égaliseur, utilisez le bouton GAUCHE/DROIT pour modifier les paramètres.
• En mode réglage BASS/TRE, utilisez le bouton HAUT/BAS pour régler le niveau de sortie.
• En mode réglage de canal, utilisez le bouton GAUCHE/DROIT pour sélectionner un canal, puis utilisez le bouton HAUT/BAS pour régler le niveau de sortie.

20. TV

• Appuyez sur ce bouton pour sélectionner le téléviseur.

Fonctions en mode TV (disponibles uniquement lors de l'utilisation d'un téléviseur THOMSON)

3. PR+, PR-

• Appuyez pour changer de chaîne.

7. GAUCHE / DROIT

• Appuyez pour utiliser la fonction zoom (uniquement avec un téléviseur 16:9).

9. MENU

• Appuyez sur ce bouton pour quitter le menu.

15. INFO (Jaune)

• Utilisez ce bouton pour obtenir des informations sur la chaîne.

16. TITLE.GUIDE (Bleu)

• Utilisez ce bouton pour afficher le guide programme.

21. GO BACK

• Utilisez ce bouton pour revenir à la chaîne précédemment regardée.

Note :

Les touches décrites ci-dessous fonctionnent sous réserve que la fonction correspondante soit disponible sur le téléviseur ou le magnétoscope.

Affichage

TITLE

0000 TBK

CHP

DOOOO PRESET

PROG

SLP RND

0000

BEP 1

A-B

MHHZ SHUFF

DVD / VCD / CD / mp3

• Appareil en mode DVD, VCD, CD ou mp3.

DIGITAL

• La sortie audio est en mode Dolby Digital. (Pour DVD uniquement)

PL

• La sortie audio est en mode Dolby PL II Movie, Dolby PL II Music ou Dolby Prologic Emulation.

DTS

• La sortie audio est en mode DTS. (Pour entrée DVD uniquement)

• Le mode de Lecture Aléatoire est activé.

Mode de lecture utilisé.

Mode de mise en pause utilisé.

TITLE

• Numéro du titre pour lecture DVD.

TRK

• Numéro de la piste du DVD en cours.

CHP

• Numéro du chapitre pour lecture DVD.

PROG.

• Le mode de Programmation est activé.

STEREO

• Signal tuner stéréo détecté.

KHz/MHz

• Unité de mesure de la fréquence tuner.

• Icônes des haut-parleurs.

SLP

• Le mode de Mise en Veille est activé.

Allumer/éteindre

• Pour allumer le récepteur, appuyez une fois sur le bouton ON/ECO du récepteur pour désactiver le mode de veille. Appuyez ensuite sur l'un des boutons de source ou sur ON/OFF de la télécommande pour allumer l'appareil.

• Une fois le récepteur allumé, appuyez sur le bouton ON/OFF de la télécommande ou sur ON/ECO du récepteur pour retourner en mode veille.

Lorsque vous allumez votre appareil pour la première fois :

1. Lorsque vous allumez votre appareil pour la première fois, un menu de démarrage s'affichera sur votre écran.

1. Utilisez les boutons HAUT/BAS pour sélectionner la langue de votre choix, appuyez ensuite sur OK.
2. La langue que vous aurez ainsi sélectionnée deviendra la langue par défaut du menu.

Note :

Lorsque le menu de réglage apparaît sur l'affichage, le bouton OPEN/CLOSE n'est pas disponible.

Sélection de la source audio

Lorsque l'une des sources audio est sélectionnée, l'entrée audio correspondante sera automatiquement activée. Votre récepteur agit tel un interrupteur entre les différentes sources qui y sont connectées.

Exemple 1 :

Si vous branchez un lecteur MD sur l'entrée AUX 1 du récepteur et appuyez ensuite sur le bouton SOURCE jusqu'à ce que "AUX 1" apparaisse sur l'affichage, vous serez en mesure d'obtenir le signal émis par le lecteur MD.

Branchement de la source audio

Vous pouvez relier 2 sources audio à votre amplificateur :

Bouton Source

(télécommande)

Connecteur correspondant

(panneau arrière du récepteur)

DVD/CD

intégré

-TUNER

intégré

-AUX1

AUX 1 IN

-AUX2

AUX 2 IN

Lorsqu'une source est sélectionnée, le nom de la source sélectionnée apparaît à l'affichage.

Note :

1. Le récepteur est équipé d'un synthétiseur intégré. Il vous suffit de connecter l'antenne correspondante à l'arrière du récepteur pour recevoir des stations de radio

(plus d'informations à la section Synthétiseur).

1. Le récepteur est également équipé d'un lecteur DVD/CD. Appuyez sur le bouton SOURCE sur l'unité centrale ou sur le bouton DVD/CD sur la télécommande pour activer la fonction correspondante.
2. D'autres sources (cassettes, etc.) peuvent être connectées sur cet appareil à condition que les connexions soient compatibles.
3. Merci de vous référer à la section "Branchement sur des Composants Audio-Visuels" pour plus d'informations.

Systèmes d'Optimisation Sonore

Ce récepteur est équipé de différents systèmes intégrés d'optimisation sonore.

Dolby Pro Logic II

Le mode Pro Logic II utilise des circuits intégrés pour guider les signaux audio des canaux Gauche, Central, Droit et Surround Gauche et Droit et utilise les cinq enceintes pour la lecture de sources à la fois stéréo et Dolby Pro Logic, telles que téléviseur ou magnétoscope. Dolby Pro Logic II inclut Dolby Pro Logic II Movie, Dolby Pro Logic II Music et Dolby Pro Logic.

Vous pouvez utiliser ce mode qui s'adapte à n'importe quelle source de programme stéréo et apprécier l'expérience qu'offre son multi-voie.

DOLBY

SURROUND

PROLOGIC II

Dolby 3 Stereo

Le mode 3 Stereo permet de rediriger les signaux Surround vers les enceintes avant gauche et droite lorsque seules les enceintes avant et centrale sont utilisées.

3 Stereo

Dolby Digital

Le mode Dolby Digital vous permet de bénéficier d'un son surround audionumérique grâce à l'encodage du logiciel sous le format Dolby Digital. Dolby Digital permet d'obtenir une meilleure qualité sonore et une plus grande présence que le Dolby Surround.

Cet appareil est équipé d'un Dolby Digital 5.1 canaux de sorte que vous puissiez bénéficier d'un son surround audionumérique optimal. Étant différent du Dolby Pro Logic où quatre canaux (Avant Gauche, Avant Droit, Central et Arrière) sont utilisés, ce nouveau système assure une séparation stéréo des enceintes arrière (Arrière Droite, Arrière Gauche). Ces 5 canaux associés à un canal subwoofer pour les basses fréquences (canal 0.1) constituent une entrée à 5.1 canaux (ou 6 canaux) en Dolby Digital pour un son des plus sophistiqués.

DTS (Digital Theater Systems) est un système numérique d'ambiance qui délivre 6 canaux audio à 20 bits de qualité supérieure. Il offre 5 canaux à gamme étendue plus un canal spécial pour effets basse fréquence (LFE), destiné aux haut-parleurs d'extrême grave, d'où sa dénomination à 5.1 canaux. On peut l'appliquer avec des configurations 5.1 de haut-parleurs.

DTS est disponible sous les modes DVD et CD.
