A5 WIRELESS MUSIC - Enceinte audio B&W - Notice d'utilisation et mode d'emploi gratuit

Marque	Bowers & Wilkins (B&W)
Modèle	A5 Wireless Music
Type de produit	Enceinte audio sans fil
Connectivité sans fil	AirPlay, Wi-Fi (802.11 b/g/n), Ethernet
Entrée auxiliaire	Mini-jack analogique 3,5 mm et optique Toslink
Alimentation	Secteur via câble d'alimentation fourni (100-240 V AC)
Consommation en veille	Réduite au minimum (mode veille)
Télécommande	Oui, avec pile bouton (isolant à retirer)
Contrôles intégrés	Boutons de volume, veille, sélection d'entrée sur la face avant
Indicateur lumineux	Diode multicolore (rouge, orange, violet, jaune, blanc) selon le mode
Modes de fonctionnement	Veille, sommeil, marche
Lecture audio	AirPlay depuis iTunes, iPod touch/iPhone/iPad, entrée AUX
Égalisation	Via iTunes (AirPlay)
Configuration réseau	Via application Bowers & Wilkins AirPlay (iOS/Mac/PC) ou page web
Mise à jour firmware	Via site web Bowers & Wilkins (section Support A5)
Réinitialisation usine	Via trou de réinitialisation au dos (objet pointu)
Nettoyage	Grille : brosse ou aspirateur ; surfaces : chiffon doux non pelucheux
Accessoires fournis	Câble d'alimentation, télécommande, documentation

FOIRE AUX QUESTIONS - A5 WIRELESS MUSIC B&W

Comment connecter mon A5 au réseau Wi-Fi ?

Téléchargez l'application Bowers & Wilkins AirPlay depuis l'App Store ou www.bowers-wilkins.com/setupapp, puis suivez les instructions. Vous pouvez aussi utiliser une connexion Ethernet filaire temporaire pour configurer le Wi-Fi via une page web (adresse IP 169.254.1.1).

Puis-je utiliser AirPlay sans connexion Wi-Fi ?

Non, AirPlay nécessite que le A5 et l'appareil source (iPhone, iPad, Mac, PC) soient connectés au même réseau Wi-Fi. Vous pouvez aussi utiliser une connexion Ethernet filaire.

Que signifie le voyant lumineux qui clignote en rouge ?

Le voyant rouge clignotant indique que l'A5 est en cours de mise sous tension. Consultez le tableau des codes couleur dans la notice pour plus de détails.

Comment passer l'A5 en mode veille ?

Maintenez le bouton Standby du A5 enfoncé pendant au moins 4 secondes. Depuis la télécommande, vous ne pouvez passer qu'en mode sommeil (appui bref sur Standby).

Comment réinitialiser l'A5 aux paramètres d'usine ?

Insérez un objet pointu (comme un trombone) dans le trou de réinitialisation situé au dos du A5 pendant plus de 2 secondes. Le voyant clignotera deux fois en rouge pour confirmer.

Puis-je connecter un téléviseur à l'A5 ?

Oui, via l'entrée auxiliaire (AUX) avec un câble mini-jack analogique ou un câble optique Toslink. L'A5 détecte automatiquement le type de connexion.

Comment régler le volume depuis iTunes ?

Le volume se règle via les touches de volume de l'A5, de la télécommande, ou depuis l'ordinateur (iTunes). L'égalisation peut être ajustée dans les préférences iTunes lorsque l'A5 est sélectionné comme périphérique de sortie.

Que faire si l'A5 ne se connecte pas au réseau Wi-Fi ?

Vérifiez que le mot de passe Wi-Fi est correct et que le réseau est disponible. Si le problème persiste, réinitialisez l'A5 (voir question précédente) et refaites la configuration réseau.

L'A5 est-il compatible avec tous les appareils iOS ?

AirPlay fonctionne avec iPhone, iPod touch et iPad sous iOS 4.3.3 ou ultérieur, ainsi qu'avec Mac sous OS X Mountain Lion ou PC avec iTunes 10.2.2 ou ultérieur.

Comment nettoyer l'enceinte A5 ?

Utilisez une brosse douce ou l'embout d'un aspirateur pour la grille en tissu. Essuyez les autres surfaces avec un chiffon propre et non pelucheux. Évitez les produits abrasifs, acides ou alcalins.

MODE D'EMPLOI A5 WIRELESS MUSIC B&W

Bienvenue chez Bowers & Wilkins et au A5

Merci d'avoirCHOsi Bowers & Wilkins. Lorsque John Bowers a creé notre societe, il l'a fait avec la conviction qu'une conception imaginative, une ingénierie de pointe et des technologies novatrices etait les clés qui débloqueraient les plaisers de l'audio à domicile. Cette vision reste toujours cette que nous partageons et qui inspire tous les produits que nous concevons aujourd'hui.

Le A5 vous permette :

• Lire des fchiers audio directement à partir d'iTunes® via une connexion réseau flaire ou sans fl.
• Connecter et écouter une source audio externe, issue d'un téléviseur ou d'un lecteur de musique portable

Ce manuel décrit tout ce que vous doivent savoir pour utiliser au moins yours A5. Il commence par énumérer le contenu du carton du A5.

1. Contenu du carton du A5

1.A5
2. Cable d'alimentation
3. Telecommande
4. Ensemble de documents contenant un guide de démarriage rapipe, des informations concernant la garantie et les averisations légaux en termes de sécurité.

Information sur l'environnement

Ce produit est conforme avec les directives internationales, y compris mais non limité à la restriction des substances dangereuses (RoHS) dans les équipements électriques et équipements Electroniques, l'enregistrement, l'évaluation, l'autorisation et la restriction des substances chimiques (REACH) et l'élimination des déchets électriques et Electroniques (WEEE). Consultez votre centre local d'élimination des déchets pour des conseils appropriés sur la manière de recycler ou d'éliminer ce produit

2. Connecter libre A5

Vous pouvez connecter votre A5 de trois différents facons :

• Utiliser AirPlay® pour diffuser de la musique sans fl en streaming depuis iTunes
• Utiliser AirPlay® pour diffuser de la musique sans fl en streaming depuis votre iPod touch, iPhone ou iPad
• Utiliser l'entrée auxiliaire du panneau arrêté

Le schéma 1 illustrate les prises et connexions du panneau arrêté du A5.

Connexion AirPlay

Le A5 est capable de dire des fchiers audio en provenance d'iTunes, sans fI ou via une connexion flaire (E thermet) avec la technologie de diffusion continue (streaming) AirPlay. Lorsqu'il est connecté au même réseau qu'un ordinateur exécutant iTunes, le A5 peut alors apparaitre comme un périphérique de sortie dans le menu situé en bas de la fenetre iTunes. Reportez vous à la section 5, pour savoir comment configurer le A5 pour qu'il puisse se connecter à cette réseau domestique, et sur la manière de configurer iTunes pour qu'il puisse dire et envoyer des morceaux au A5.

Remarque : Vous doivent utiliser la première version d'iTunes

Remarque : Un cable Ethernet standard est nécessaire si vous souhaitez connecter votre A5 à un réseau Ethernet.

Tout comme le « streaming » (diffusion en continu) audio à partir d'Iunes, AirPlay permet aussi la lecture de fchiers audio directement sur le A5 à partir d'un iPod, iPhone ou iPad. Tous les iPod, iPhone ou iPad intégrant un contrôle de volume disposant d'une icone leur permettant de sélectionner des enceintes distantes pour la lecture audio. Tout pérophérique AirPlay se trouvant à portée du réseau sans fi poursa alors est intégré dans la liste de selection pour la lecture.

Remarque : AirPlay fonctionne avec l'iPhone, l'iPod touch et l'iPad avec iOS 4.3.3 ou supérieur, un Mac avec OS X Mountain Lion, un Mac ou un PC avec iTunes 10.2.2 ou supérieur.

Entrée Auxiliaire (AUX)

Si vous souhaitez écouter une source audio externe, analogique ou numéroque, connectez-la à l'entrée AUx du A5 en utilisant soit un cable—analogique doté d'une prise mini-jack, soit un cable numérique doté d'une mini-fche optique Toslink. Le A5 identifiera automatiquement le type de cable utilisé et configurera la prise AUx In de façon appropriée.

Prise secteur

Connectez le A5 à une prise de courant secteur en utilisant le cable d'alimentation fourni. Lors qu'il est branché pour la première fois sur le secteur, le A5 passée automatiquement en mode Veille (Standby) et la diode qui indique le mode de fonctionnement s'allume en rouge clignotant

Remarque: Le tableau de la section 4 énumère la liste des couleurs que peut prendre la diode indicatrice du A5 et leurs significations.

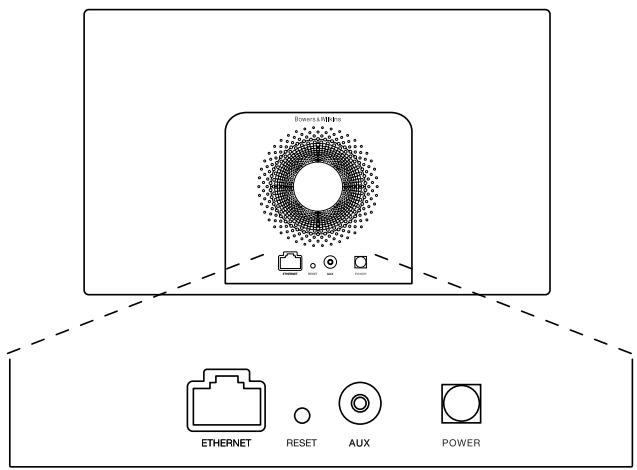

Scheme 1

Panneau arrriere du A5

3. Utilisation du A5

Le A5 peut être pilote soit à partir des boutons de commandes en face avant, comme illustré sur le schema 2, ou avec la télécommande. Si vous utilisez la télécommande, vous nevez tout d'abord retirer l'isolant de la batterie. Cette operation est illustrée sur le schema 3. Le schema 4 désoit le fonctionnement des boutons de la télécommande.

3.1 Mise sous et hors tension

En plus du mode de fonctionnement normal, le A5 dispose d'un mode de « Veilre » (Standby) et d'un mode de « Sommeil » (Sleep). En mode Veille, toutes les fonctions du A5 sont à l'arrêt et sa consommation d'énergie est réduite au minimum. En mode Sommeil, les fonctions sans fl du A5 demeurent actives et l'appareil reste connecté au réseau. L'indicateur de fonctionnement du A5 s'allume en rouge vif en mode Sommeil, et en rouge nombre en mode Veille.

Le A5 peut être mise en marche depuis le mode Veille en appuyant sur la touche Veille (Standby) 日

Le A5 peut être mise en marche depuis le mode Sommeil par les actions suivantes:

• En appuyant sur le bouton Veille du A5.
• En appuyant sur la touche Veille de la télécommande
• En lui envoyant de la musique sans fl via AirPlay
• En écouteant de la musique via la prise AUX

Lorsque le A5 est mis en marche depuis le mode Veille ou le mode Sommeil, la derniere entree qui a ete utilisée sera automatique mentionnee si elle est always connectee. Si la derniere entree utilisee n'est plus connectee, le A5 va balayer automatique mentioneseses entrees Dock, AirPlay, USB, (AUx) liaire et il va selectionner la premiere entree connectee qu'il trouve. L'indicateur de fonctionnement du A5 va changer de couleur pour designer l'entree selectionnee. Si aucune entree connectee n'a etedetectee, le A5 va selectionner par defaut I'entree AirPlay.

Remarque : Tant que l'entree AirPlay® n'a pas ete configuree, la diode indicatrice de fonctionnement va clignoter en jaune.

Remarque: Le tableau du paragraphe 4 déscrit les différentes couleurs que peuvent prendre la diode indicatrice de fonctionnement du A5, et leurs significations.

Pour passer le A5 en mode Sommeil, appuyez sur le bouton « Standby » de la télécommande ou maintenez appuyé le bouton « Standby » du A5 pendant au moins deux secondes. L'indicateur lumineux du A5 passée en rougeASF

Pour passer A5 en mode Veille, appuyez et maintainez le bouton « Standby » du A5 pendant au moins 4 secondes. L'indicateur lumineux du A5 s'estin complètement

Remarque: Il n'est pas possible de passer le A5 en mode Veille à partir de la télécommande.

Remarque: Le A5onne automatique en mode Sommeil au bout de 30 minutes d'inactivite.

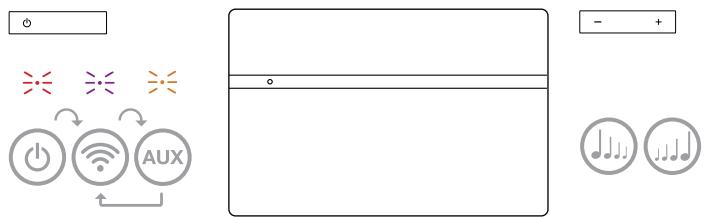

Scheme 2

Description des commandes du A5

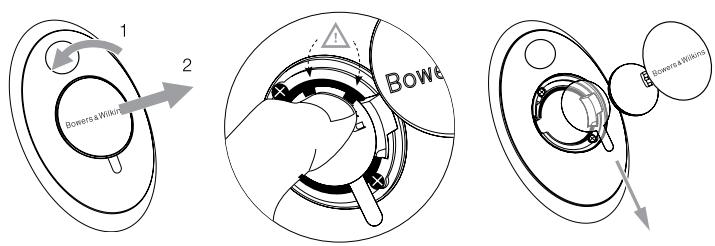

Scheme 3

Retrait de l'isolant de la batterie de la télécommande du A5

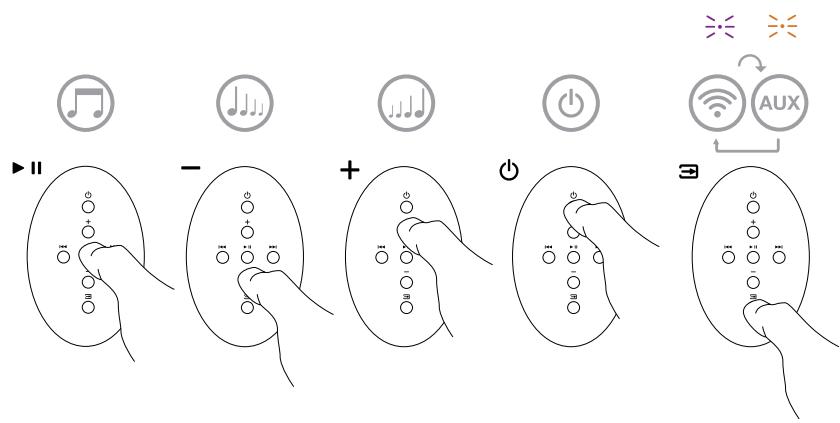

Scheme 4

Description des commandes accessibles avec la télécommande

3.2 Fonctions du A5

Le schéma 5 illustré le fonctionnement du A5 avec toutes ses différentes sources audio connectées.

Quand le A5 est mis en marche depuis le mode Veille ou le mode Sommeil

• Vous pouvez le connecter à un réseau filaire ou sans fl et écouter le contenu de votre bibliothèque iTunes grâce à AirPlay.
• Vous pouce écouter d'autres sources audio numériques ou analogiques via l'entrée (AUX)jillaire du A5.
• Vous pouze utiliser les touches de Volume de la télécommande ou les boutons de Volume du A5 pour ajuster le niveau sonore.
• Si le A5 est connecté à iTunes via AirPlay, vous pouvez utiliser les touches de la télécommande Play/Pause pour lancer ou arreter temporairement la lecture audio, et les touches Next/ Previous pour désirir la piste suivante ou précédente.
• Vous pouvez utiliser la touche Input de la télécommande ou le bouton Standby du A5 pour sélectionner séquentiellement les différentes entrées.

3.3 Ajustements sonores du A5

Lorsque le A5 est connecté à iTunes via AirPlay, vous pouverez utiliser les options d'égalisation d'IiTunes pour personnelier le son.

Les possibilities d'ajustements sonores du son via l'entrée AUx sont uniquement liées aux capacités logicielles ou matérielles de la source.

3.4 Changement d'entrée automatique du A5

Dans certains cas, le A5 peut passer automatiquement sur l'entrée AirPlay, ou se mettre en marche depuis le mode Sommeil :

• Si un programme audio provenant d'iTunes est present sur AirPlay, que l'entrée (AUx)jilaire est selectionnee mais qu'il n'y a aucun signal audio sur l'une ou I'autre de ces entrées. Alors, l'entrée AirPlay sera automatiquement selectionnee.
• Si un programme audio provenant d'IiTunes est present sur AirPlay® alors que le A5 est en mode Veille, celui-ci se mettra en marche automatiquement et diffusera ce programme audio.
• Quand le A5 a ete en mode Sommeil depuis plus d'une minute, et qu'un signal audio est detecte au niveau de son entree AUx, celui-ci va automatiquement se metre en marche et lore le contenu audio arrivant sur son entree AUx.

4. Diode indicatrice lumineuse du A5

L'indicateur lumineux du A5 s'allume selon un code de couleurs précis, différentes selon les modes et conditions de fonctionnement. Le tableau 1 catégorie la liste des couleurs et leurs significations.

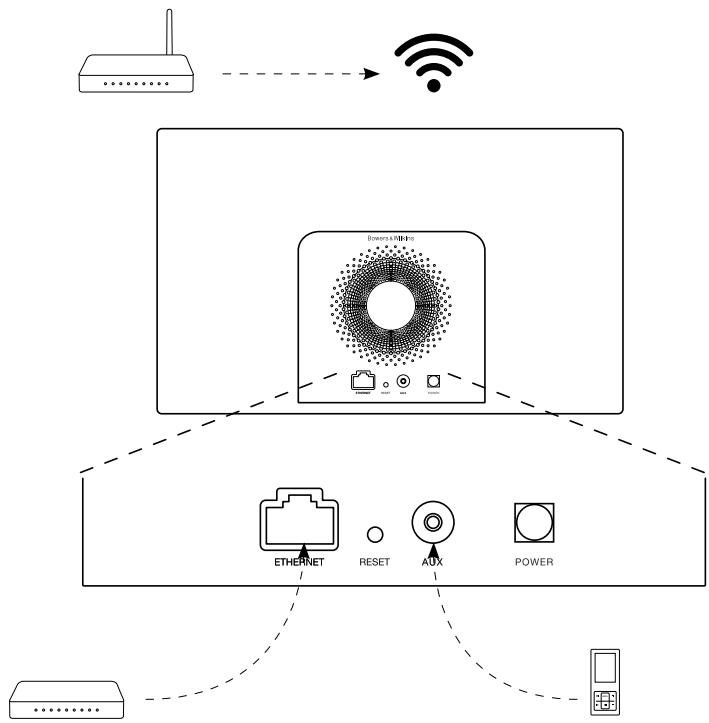

Scheme 5

Connexions du A5

Code de couleur	Signification	Entrée sélectionnée
Off	Veille	N/A
RougeASF	Sommeil	N/A
Rouge clignotant	Mise sous tension	N/A
Rouge clignotant deux fois	Réinitialisation en cours	N/A
Orange	Marche	Aux
Orange clignotement rapide	Ajustement du volume	Aux
Violet	Marche	AirPlay®
Violet clignotement rapide	Ajustement du volume	AirPlay®
Violet clignotement lent	Pas de réseau connecté	AirPlay®
Rouge clignotement rapide	Opération non autorisé	Toutes
Jaune clignotement lent	Configuration sans fl	N/A
Blanc	Mise à jour matériel	N/A
Blanc clignotant	Erreur de mise à jour matériel	N/A

Tableau 1

Couleurs et significations de l'indicateur lumineux

5. Connexion à un réseau sans fil et configuration d'iTunes

Afn de pouvoir écouter les morceaux musicaux issus de votre bibliothèque iTunes sur votre A5 en utilisant AirPlay®, yours A5 doit pouvoir rejoindre le même réseau sans fl que l'ordinateur sur lequel iTunes est installé et en fonctionnement Le système d'adressage du A5 est de type DHCP, ce qui signifie qu'une fois qu'il a rejoint le réseau sans fl, il ne nécessitera pas de configuration supplémentaire (attribution automatique de l'adresse IP). Vous aurez par contre besoin de connaître le nom de votre réseau sans fl (SSID) et le mot de passer de connexion avant de commencer.

5.1 Configuration de votre A5 au moyen de votre apparéil iOS (iPod Touch, iPad, iPhone)

• Telechargez l'application de configuration Bowers & Wilkins AirPlay® depuis l'App Store, ou en vous connectant à www.bowers-wilkins.com/setupapp
• Suívez les instructions qui s'affent sur l'écran

5.2 Configuration avec un Mac ou PC

• Téchécharge l'application de configuration Bowers & Wilkins AirPlay depuis l'App Store Mac (utilisateurs de Mac uniquement), ou en vous connectant à www.bowers-wilkins.com/setupapp
• Suivez les instructions qui s'affent sur l'écran

5.3 Mise en route du A5 en utilisant une connexion filaire

Pour permettre au A5 de se connecter à votre réseau sans fl, vous déverrez tout d'abord le relier physique à votre Mac / PC en vous servant d'un cable Ethernet Assurez-vous que les fonctions sans fl de leur Mac / Pc sont coupées. Une fois qu'il sera connecté, vous pourrez acceder à la page de configuration du A5. Suivez les étapes décrites ci-dessous.

Remarque : Le A5 peut aussi utiliser une connexion filaire pour le streaming avec AirPlay.

• Débranche tous les cables reliés au A5.
• En utilisant un cable Ethernet, reliez la prise ETHERNET à l'arrête du A5 à la prise ETHERNET de l'ordinateur.
• Branchez le cable d'alimentation. Le A5 passé en marche et le voyant lumineux s'allume en rouge clignotant
• Dès que l'indicateur lumineux passée en jaune clignotant, maintainez le doigt appuyé sur la touche de volume « + » pendant 4 secondes. L'indicateur lumineux va passer en violet continu des que la connexion flaire sera établie.
• En utilisant un navigateur Internet sur l'ordinateur connecté au A5, tapez l'adresse IP du A5 par défaut (http://169.254.1.1) dans le champ d'adresse du navigateur et appuyez sur "retour". Cette opération ouvrira la page de configuration du A5.
• La page de configuration vous offre la possiblite de changer le nom de votre A5. RenommerVote a5 peut s'averer utile si plusieurs A5 sont connectes au meme reseau. Saisissez un nouveau nom (A5 Cuisine par exemple) dans la boite de saisie du nom du A5, cliquez sur Appliquer (Apply).

• Sélectionnez le nom de votre réseau sans fl (SSID) dans la liste déroulante et saississez le mot de passer dans le case appropriée. Prenez soit d taper le mot de passer correctement.
  Lorsque vous avez terminé, cliquez sur le bouton Appliquer(Apply), puis fermez la page de configuration du A5. Debranche le cable Ethernet

• L'indicateur lumineux du A5 va alors changeur passer en violet continu jusqu que la connexion réseau sans f1 sera établelle. Cette opération peut prendre jusqu'à 3 minutes.

Remarque: Si le A5 ne parvient pas à se connecter à votre réseau sans fil, c'est probablement parche que le mot de passage réseau qui est saisi est incorrect. Suivez la procédure de réinitialisation du paragraphe 7 et reconnéze la configuration réseau.

5.4 Configuration d'iTunes

Lorsque le A5 est connecté à votre réseau personnel (flaire ou sans fi), vous pouvez configurer iTunes pour l'utiliser comme périphérique de sortie. Pour configurer iTunes, il faut sélectionner le A5 dans le menu des périhériques dans le coinin inferieur droit de la fenetre iTunes. Lorsque vous liszeun ormeau dans iTunes, vous pourrez alors l'écouter via le A5.

Plusieurs A5 peuvent ainsi être reliés au réseau sans fl et de ce fait diffuser un programme audio dans des pieces différentes. Chacun d'entre eux apparaïtra dans la liste des périḥériques iTunes, identifiées par le nom qui leur a été attribué lors de la configuration, ou, par défaut, par les trois derniers chiffres de leur nombre de série.

6. Mise à jour du logiciel interne (firmware) du A5

Une mise à jour du firmware du A5 peut régulierément être proposée en téléchargement au niveau de la section Support du A5 du site web de Bowers & Wilkins.

7. Réinitialisation usine du A5

Le A5 peut être réinitialisé en insérer an object pointu ( comme un trombone) dans le trou de réinitialisation situé sur le panneau de connexion arrêté. L'emplacement du trou de réinitialisation est illustré sur le schéma 6. Pour réinitialiser les paramètres réseau Wi-Fi (entree AirPlay) du A5 aux valeurs usine par défaut, assurez-vous que le cable secteur est connecté, et mettez le A5 en marche. Enforcez la tige d'un trombone pendant plus de deux secondes dans le trou de réinitialisation. L'indicateur lumineux clignotera en rouge à deux reprises pour indiquer que le A5 a bien été réinitialisé.

8. Entretien du A5

Utilisez une brosse ou la buse d'un aspirateur pour nettoyer la grille en tissu. Essuyez les autres surfaces avec un chiffon propre et non pulcheux. Si vous souhaitez utiliser un produit de nettoyage, appliquez-le sur le chiffon et pas directement sur le A5. Testez préalablement sur une petite zone, car certains produits de nettoyage peuvent endomager les surfaces. Évitez les produits abrasifs, ou contenant de l'acid, des alcalins ou des agents antibacteriens.

9. Dépannage

Si vous avez besoin d'aide pour résoudre un probleme specifique, ou si avez une question a laquelle vous voudriez une response, veuilleze-vous reporter a notre guide de depannage, ou aux Questions Frequement Poses (FAQ) à la page « Support A5 » de notre site Web : www.bowers-wilkins.com/support

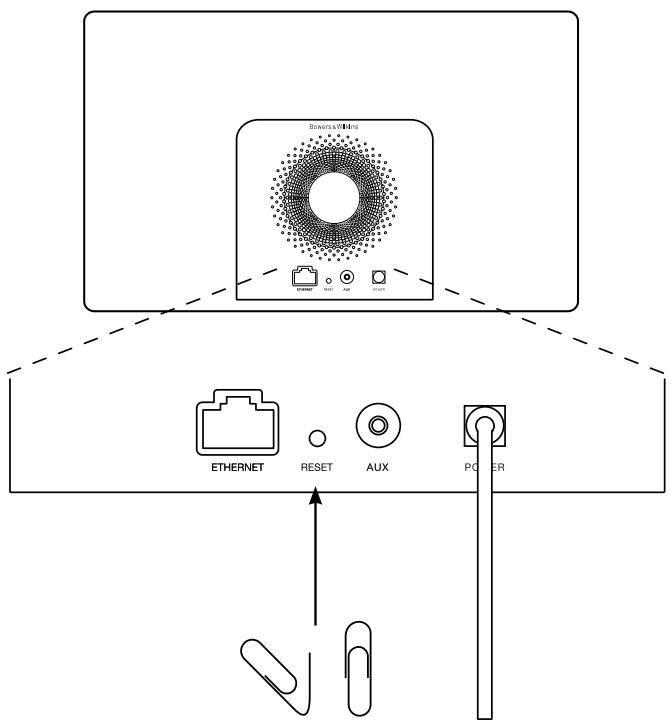

Scheme 6

Réinitialisation usine du A5
