CHORUS 836 VW NOIR/X1 - Enceinte audio FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte colonne 3 voies bass-reflex
Marque	FOCAL
Modèle	CHORUS 836 VW NOIR/X1
Haut-parleurs	3 x grave Polyglass 16,5 cm, 1 x médium Polyglass 16,5 cm, 1 x tweeter TNV à dôme inversé 25 mm (alliage aluminium/magnésium)
Réponse en fréquence	40 Hz - 28 kHz (±3 dB)
Sensibilité	91 dB (2,83V/1m)
Impédance nominale	8 ohms
Puissance admissible (max/nom)	250 W / 180 W
Dimensions (H x L x P)	1148 x 282 x 375 mm
Poids (unité)	30 kg
Accessoires fournis	Socle métallique, pointes de découplage réglables avec clé, tissu microfibre, vis de fixation
Connectique	Bornes acceptant câbles dénudés (jusqu'à 4 mm) et fourches; bornes bananes obstruées par opercules
Période de rodage	Environ 20 heures de fonctionnement pour stabilisation
Entretien et nettoyage	Dépoussiérage avec chiffon sec; taches avec chiffon humide; ne jamais utiliser solvants, détergents, alcools ou produits corrosifs
Sécurité	Respecter la polarité des connexions; maintenir une distance d'au moins 50 cm du téléviseur pour éviter les perturbations magnétiques; ne pas exposer à une source de chaleur
Garantie	2 ans en France (non transmissible); conditions variables selon pays
Pièces détachées et réparabilité	Contacter le revendeur Focal pour tout problème; réparation sous garantie ou devis
Informations générales	Technologies: membrane Polyglass, tweeter à dôme inversé TNV, filtre OPC®, construction MDF avec flancs non parallèles, système Powerflow, évent profilé

FOIRE AUX QUESTIONS - CHORUS 836 VW NOIR/X1 FOCAL

Quel est le temps de rodage recommandé pour les enceintes Chorus 836 V ?

Les haut-parleurs nécessitent une période d'adaptation. Il est conseillé de faire fonctionner les enceintes une vingtaine d'heures pour stabiliser leurs performances. La période de rodage peut varier selon les conditions de température et d'humidité.

Comment brancher les enceintes Chorus 836 V ?

Utilisez les bornes acceptant des câbles dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Respectez impérativement la polarité : le connecteur '+' doit être relié à la sortie positive de l'amplificateur, le '-' à la négative. Ne retirez pas les opercules en plastique obstruant les bornes bananes.

À quelle distance des murs et du téléviseur placer les enceintes ?

Pour éviter les perturbations magnétiques, éloignez les enceintes frontales d'au moins 50 cm du téléviseur. Évitez les angles et les murs trop proches pour ne pas exacerber les basses. Idéalement, placez les enceintes symétriquement par rapport à la zone d'écoute, formant un triangle équilatéral.

Quel amplificateur utiliser avec les Chorus 836 V ?

Un amplificateur de puissance adaptée est essentiel. La puissance nominale est de 180 W, maximale de 250 W. Un ampli trop faible saturant à volume élevé peut endommager le tweeter. Consultez votre revendeur pour un choix adapté à vos goûts et budget.

Comment entretenir la finition des enceintes ?

Dépoussiérez avec un chiffon sec. Pour les taches, utilisez un chiffon humide. N'utilisez jamais de solvants, détergents, alcools ou produits corrosifs, ni de grattoirs ou ustensiles récurants.

Le tweeter est-il fragile ?

Le dôme en alliage aluminium/magnésium possède une 'mémoire de forme' pour résister aux petits chocs, mais il est recommandé de laisser les grilles de protection en place. Si le dôme est marqué, le tweeter pourrait être altéré.

Que faire si le son est dur ou agressif ?

Cela peut être dû à une acoustique trop réverbérante. Ajoutez des matériaux absorbants (tapis, canapé, rideaux) et réfléchissants (mobilier) pour équilibrer le son.

Comment optimiser le positionnement des enceintes ?

Pour un placement optimal, utilisez la formule B² = A x C où A est la distance au mur le plus proche, B la distance intermédiaire et C la plus grande. Par exemple, si le centre du boomer est à 60 cm du sol (B) et à 50 cm du mur arrière (A), le mur latéral devrait être à 72 cm (C = B²/A).

Les enceintes sont-elles livrées avec des pointes ?

Oui, les enceintes colonnes Chorus 800 V (dont la 836 V) intègrent des pointes réglables dans le socle métallique. Utilisez la clé fournie pour ajuster la hauteur et assurez une stabilité parfaite.

Quelle est la garantie des enceintes Focal ?

En France, la garantie est de 2 ans à partir de la date d'achat, non transmissible en cas de revente. En cas de défaut, renvoyez l'enceinte dans son emballage d'origine à votre revendeur. Les dommages dus à une mauvaise utilisation ne sont pas couverts. Hors France, les conditions sont fixées par le distributeur local.

MODE D'EMPLOI CHORUS 836 VW NOIR/X1 FOCAL

800 V série / 700 V série

Manuel d'utilisation

FOCAL

the Spirit of Sound

CHORUS “V” - 800 V SERIES / 700 V SERIES

Manuel d'installation

13

Période de rodage

Les haut-parleurs utilisés dans Chorus V sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moyen de leurs possibités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Chorus V.

Contenu du carton :

• 1 enceinte
• 1 manuel utilisateur
• 1 tissu microfibre (800 V)
• 1 cleft pour pointes (816, 826, 836 V)
• 1 socle en aliage (816, 826, 836 V)
• 4 vis + clef de montage (816, 826, 836 V)

Pour validation de la garantie Focal-JMlab, merci de nous returner la garantie jointe dans les 10 jours.

\section*{Caracteristiques}

Tweeter TNV à dôme inversé en alliage aluminium / magnésium : le tweeter de la Chorus V utilise la technologie du dôme inverse exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitee. L'alliage alumi-minium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidity et d'amortissement, pour un aigu à la fois doux et dynamique.

Méridium et woofer à cène Polyglass® : membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions.

Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle.

Construction en MDF avec flancs rapportés non paralleles : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres.

Système Powerflow (800 V): couplage avec la piece amélioré, grave plus puissant.

Évent profile : grave puissant sans distorsion.

Ouate acoustique haute efficacite : excellent amortissement interne, grave tenu et plus profond.

Connexions haute fiabilité, couple de serrage élevé.

Pointes de découpling fournies.

CHORUS “V” - 800 V SERIES / 700 V SERIES

Manuel d'installation

15

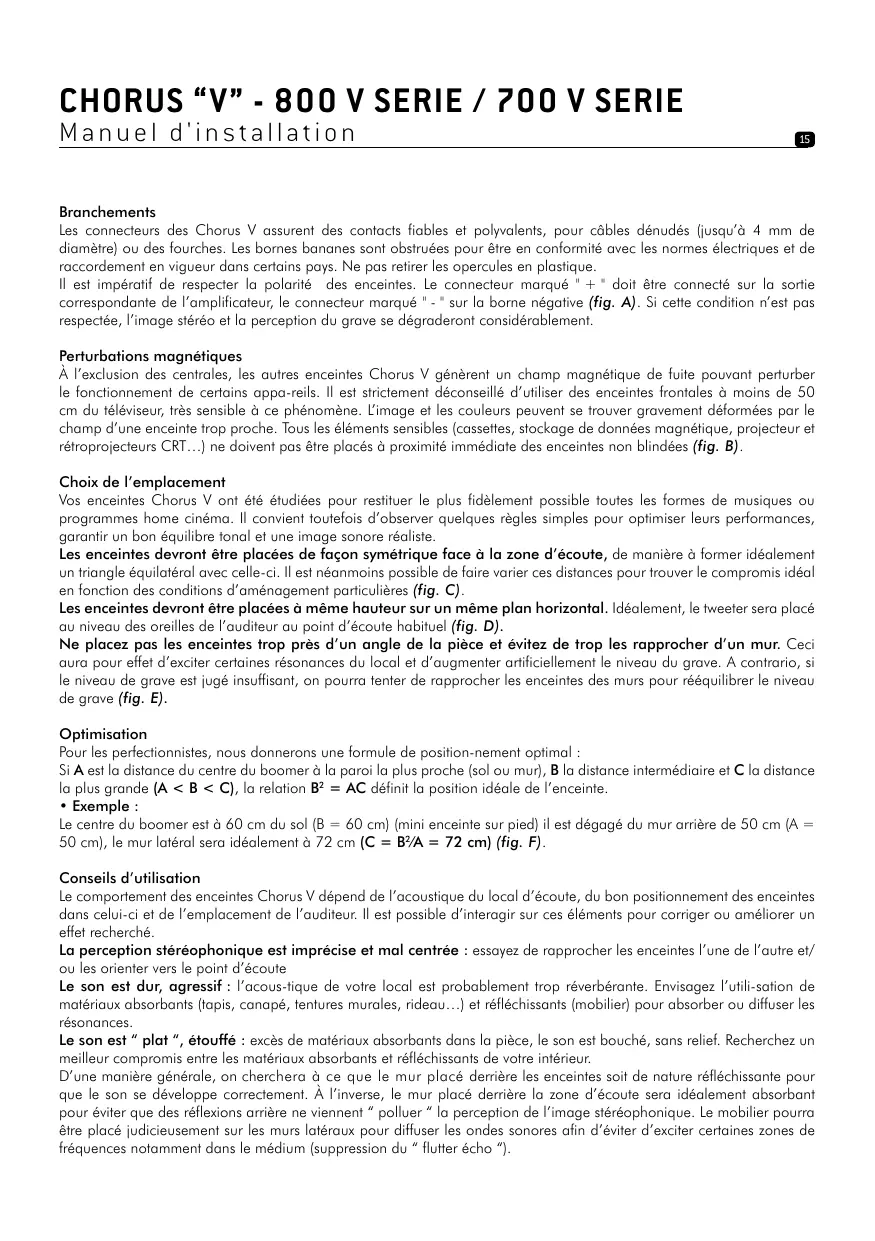

Branchements

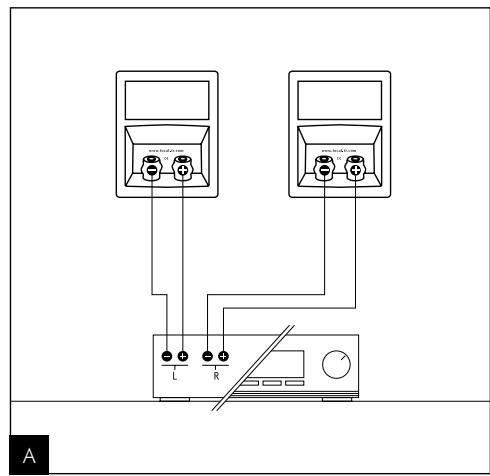

Les connecteurs des Chorus V assurent des contacts fiables et polyvalents, pour cables dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en vigueur dans certains pays. Ne pas-retirer les opercules en plastique.

Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué " - " sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéreo et la perception du grave se dégraderont considérablement.

Perturbations magnétiques

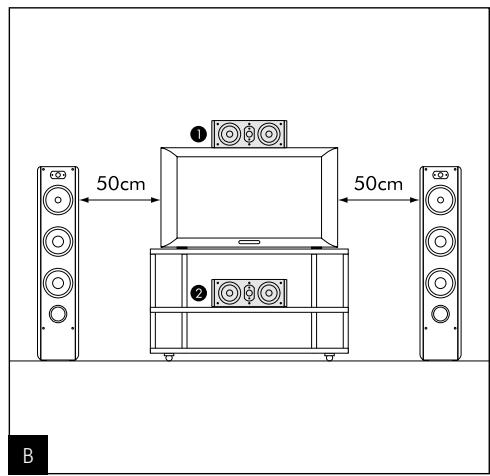

À l'exclusion des centrales, les autres enceintes Chorus V générent un champ magnétique deuite pouvant perturber le fonctionnement de certains appa-reils. Il est strictement déconseilé d'utiliser des enceintes frontales a moins de 50 cm du téléviseur, très sensible à ce phénomène. L'image et les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétique, projecteur et rétroprojecteurs CRT...) ne doivent pas été placés à proximité immediate des enceintes non blindées (fig. B).

Choix de l'emplacement

Vos enceintes Chorus V ont ete estudiees pour restituer le plus fidement possible toutes les formes de musiques ou programmes home cinema. Il convient toutefois d'observer quelques regles simples pour optimiser leurs performances, garantir un bon equilibre tonal et une image sonore realiste.

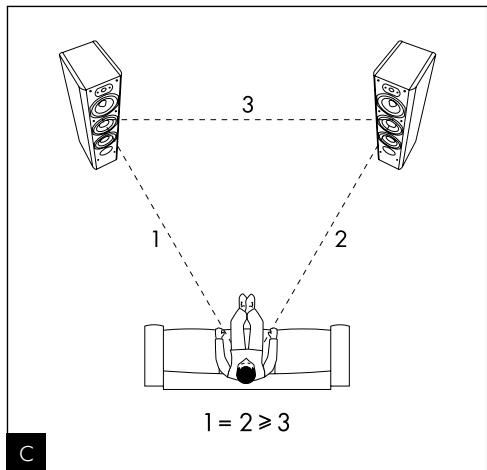

Les enceintes devront etre placées de façon symétrique face à la zone d'écoute, de maniere a former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour tracer le compromis idéal en fonction des conditions d'aménagement particulières (fig. C).

Les enceintes devont etre placées a même hauteur sur un meme plan horizontal. Idealement,le tweeter sera placé au niveau des oreilles de I'auditeur au point d'ecoute habitual (fig. D).

Ne placez pas les enceintes trop pres d'un angle de la piece et evitez de trop les rapprocher d'un mur. Ceci aura pour effet d'excitier certaines resonances du local et d'augmenter artificiellement le niveau du grave. A contrario, si le niveau de grave est juged insuffistant, on poursra tenter de rapprocher les enceintes des murs pour reequilbrer le niveau de grave (fig. E).

Optimisation

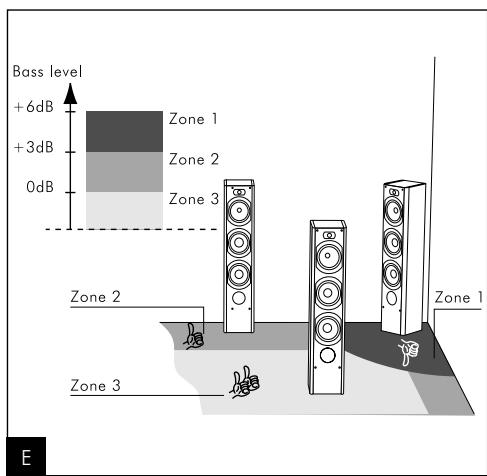

Pour les perfectionnistes, nous donnerons une formule de position-nement optimal :

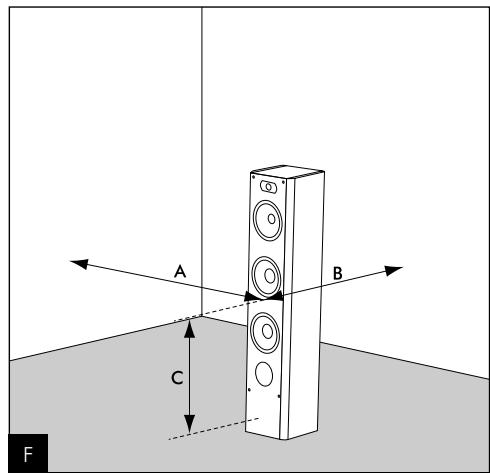

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C) , la relation B^2 = AC définit la position ideale de l'enceinte.

- Exemple :

Le centre du boomer est à 60 cm du sol (B = 60 cm) (mini enceinte sur pied) il est dégagé du mur arrêté de 50 cm (A = 50 cm), le mur létalé sera idéalement à 72 cm (C = B³/A = 72 cm) (fig. F).

Conseils d'utilisation

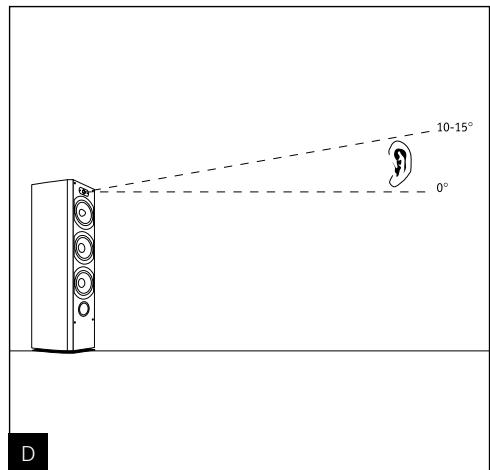

Le comportement des enceintes Chorus V dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.

La perception stéreophonique est imprecise et mal centré : essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute

Le son est dur, agressif : l'acous-tique de votre local est probablement trop réverbérante. Envisagez l'utilisation de matériel aux absorbants (tapis, canapé, tentures murales, rideau...) et refléchissants (mobilier) pour absorber ou diffuser les résonances.

Le son est "plat", étouffé: excess de matériaux absorbants dans la pierce, le son est bouché, sans relief. Recherche un meilleur compromis entre les matériaux absorbants et réfléchissants de votre interieur.

D'une maniere générale, on chercha à ce que le mur place derrière les enceintes soit de nature refléchissante pour que le son se développement correctement. À l'inverse, le mur place derrière la zone d'écoute sera idéalement absorbant pour éviter que des réflexions arrirée ne viennent "polluer" la perception de l'image stéreophonique. Le mobilier pourrait être placé judicieux sur les murs latéraux pour diffuser les ondes sonores afin d'éviter d'exciter certaines zones de fréquences notamment dans le Médium (suppression du "flutter écho").

CHORUS “V” - 800 V SERIES / 700 V SERIES

Manuel d'installation

17

Choix des enceintes

Les enceintes Chorus V ont eté mises au point pour fonctionner en stéro comme en home cinéma. Si vous possédez déjà des enceintes Chorus V à l'avant et désirez évoluer vers le home cinéma, il est capital d'utiliser une enceinte centrale et des enceintes surround Chorus V. Il s'agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbris et une répartition à la fois réalisée et cohérente des effets tridimensionnels dans la pierce.

PlACEMENT de l'enceinte centrale

Les enceintes centrales doivent être placées à proximate de l'écran pour une restitution réalisée des dialogues. Elles peuvent être placées sur le téléviseur (fig. F) ou en dessous de celui-ci si le meuble TV le permet.

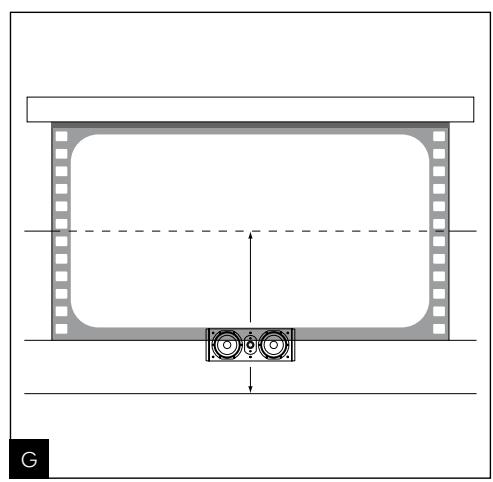

Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l'écran, vers la moitié basse de celui-ci (fig. G).

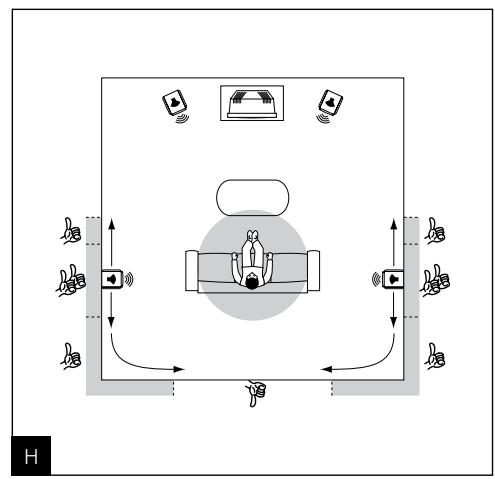

Placement des enceintes surround

La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le besoin du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste.

L'objectif visé est d'obtenir dessons suffisamment diffus et difficiles à localiser par l'applications de quelques règes de base.

Évitez de placer les enceintes surround trop en arrrière de la zone d'écoute, car la perception s'en trouvera dégradée.

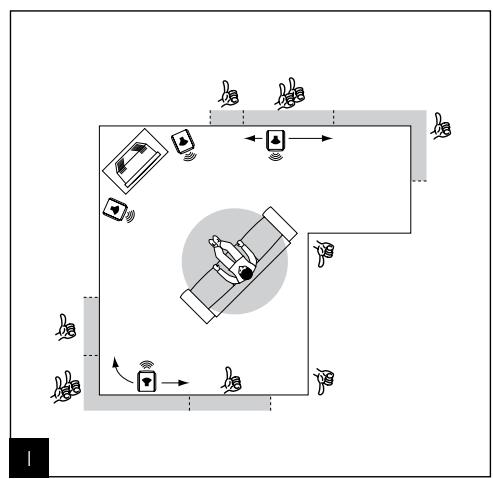

Privilégiez un placement sur les murs latéraux pour obtenir des effets sonores plus enveloppants (fig. H, I).

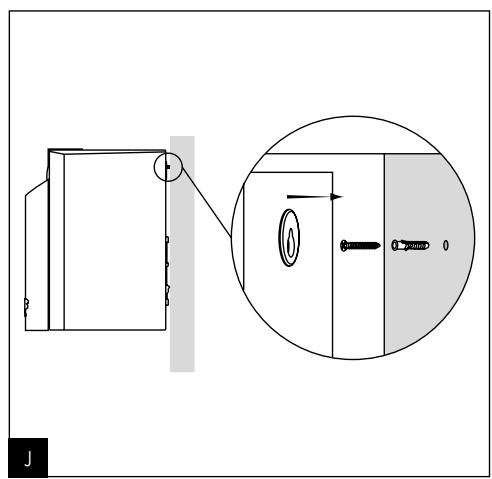

Fixation enceintes bookshelf (705 V, 706 V, 806 V)

Montez l'enceinte comme indiqué (fig. J).

Fixation surround sur support Polyfix (SR 700/800 V)

• Positionner le support mural sur la cloison et percez. N'utilise que des chevilles de fixation adaptées à la nature de votre cloison.
• Si le cable haut-parleur est encastré dans la cloison, le faire passer par l'orifice du support mural comme indiqué.

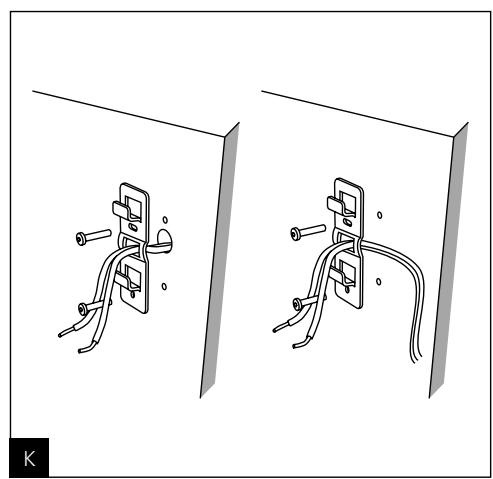

• Si le cable est fixé contre la cloison, le faire passer sous le passage de cable du support comme indiqué.

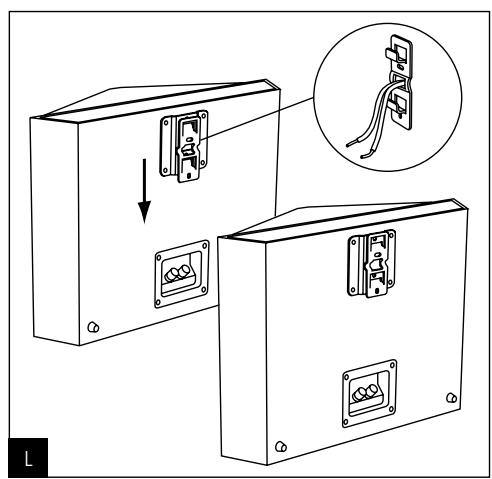

• Faites passer le cable haut-parleur dans la plaque Polyfix comme indiqué.
• Clipez la plaque de l'enceinte sur le support mural comme indiqué (fig. K, L).

Accessoires

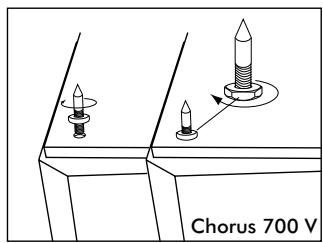

Les enceintes colonnes Chorus 700 V sont fournies avec quatre pointes (cônes) de découlage, à visser au besoin sur les 4 inserts métalliques situés à la base de l'enceinte.

Ces pointes permettent d'assurer une très belle stabilité aux enceintes colonnes, notamment lorsque le sol n'est pas parfaitement plan et lisse. Les pointes fournies sont régables en hauteur, de manière à ce que les 4 pointes reposentUniformément au sol sans aucun basculement. Une fois la hauteur des pointes déterminées, les bloquer avec le contre-crou.

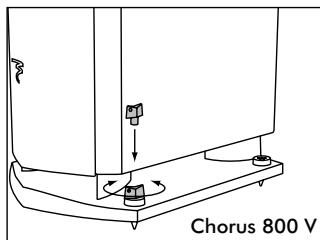

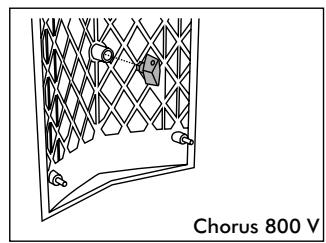

Les colonnes Chorus 800 V intègrent les pointes dans le socle métallique. Elles sont réglibres en hauteur au moyen de la clé fournie. Àpès utilise cette clé sera rangée derrière la grille de protection des haut-parleurs.

CHORUS “V” - 800 V SERIES / 700 V SERIES

User manual

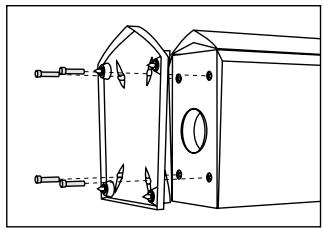

Fixation du socle (816, 826, 836 V)

Vissez les 4 vis de fixation avec la clef fournie comme indiqué.

Précautions d'utilisation

Le tweeter TNV utilise un alliage aluminium / magnésium relativementouple, possédant un effet de " mémoire de forme " pour lemettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place les grilles de protection en tissu pourmettre le dôme à l'abri. Si la surface du dôme est marquee, le tweeter pourrait être alteré.

L'entretien des enceintes Chorus V se limite à un dépoussierage à l'aide d'un chiffon sec. Si L'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.

Éviter la proximité d'une source de chaleur.

Choix de l'amplificateur

Ce n'est pas l'excess de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génére des signaux parasites qui risqueraient de détruire le tweeter.

La capacité dynamique et la définition des enceintes Chorus V sont suffisamment élevées pourmettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Voitre revendeur saura aiguiller votrechoix, en fonction de vos goûts et de votre budget.

Choix des câbles

Choisissez des cables de qualite de section appropriee a la longueur :YOUR revendeur saura vous conseiller.

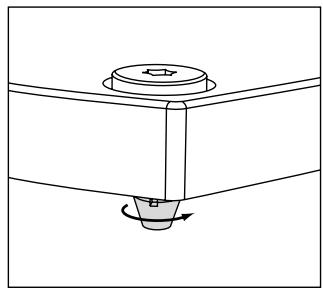

Mise en place embouts de protection sur pointes

Conditions de garantie

En cas de problème, adresse-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defectueux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine aprous du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel yours sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation yours sera proposé.

La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
