PACK CUBE 5.0 - Enceinte audio ELIPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ensemble d'enceintes home cinéma 5.0
Marque	ELIPSON
Modèle	PACK CUBE 5.0
Configuration	5.0 canaux : 2 frontales, 1 centrale, 2 arrières
Type d'enceinte frontale	3 voies, bass-reflex
Type d'enceinte centrale	2 voies, close
Type d'enceinte arrière	2 voies, close
Puissance amplificateur recommandée	30 - 100 W
Sensibilité (frontale)	90 dB
Impédance	6 ohms
Réponse en fréquence (frontale)	45 Hz - 22 kHz
Dimensions frontale (L x P x H)	200 x 200 x 1020 mm
Poids frontale	13,9 kg
Dimensions centrale (L x P x H)	514 x 105 x 170 mm
Poids centrale	4,8 kg
Dimensions arrière (L x P x H)	170 x 105 x 342 mm
Poids arrière	3,1 kg
Dimensions emballage (L x P x H)	1085 x 760 x 290 mm
Poids total	Environ 28,7 kg
Garantie	2 ans
Bi-câblage possible	Oui, pour les enceintes frontales
Bornier	Placage argent
Code EAN	3760108805934

FOIRE AUX QUESTIONS - PACK CUBE 5.0 ELIPSON

Quelle est la différence entre les enceintes frontales, centrale et arrière du Pack Cube 5.0 ?

Les enceintes frontales sont des 3 voies bass-reflex avec un woofer de 180 mm, un médium de 180 mm et un tweeter à dôme soie. La centrale et les arrières sont des 2 voies clos avec un woofer de 150 mm. Les frontales sont plus grandes et plus lourdes.

Puis-je installer les enceintes surround horizontalement ou verticalement ?

Oui, les enceintes surround et centrale peuvent être montées horizontalement ou verticalement selon votre configuration.

Comment effectuer un bi-câblage sur les enceintes frontales ?

Utilisez deux câbles d'enceinte en parallèle côté amplificateur et retirez les connexions (straps) à l'arrière de l'enceinte. Ceci n'est utile qu'avec des câbles de très haute qualité.

Quelle est la puissance recommandée pour l'amplificateur ?

La puissance recommandée est de 30 à 100 W. Veillez à ne pas dépasser la puissance de crête des enceintes.

Quelle est l'impédance des enceintes ?

Toutes les enceintes du pack ont une impédance de 6 ohms. Assurez-vous que votre amplificateur supporte cette impédance.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition.

Que faire en cas de problème de son ou de dysfonctionnement ?

Vérifiez d'abord les branchements et la polarité des câbles. Consultez la notice complète pour les tests. Si le problème persiste, contactez un revendeur agréé pour une réparation sous garantie.

La garantie est-elle transférable en cas de revente ?

Non, la garantie de 2 ans est applicable uniquement au premier propriétaire et n'est pas transférable.

Puis-je utiliser ces enceintes avec un amplificateur de puissance inférieure à 30 W ?

C'est possible, mais la puissance recommandée est de 30 à 100 W pour un rendement optimal. Une puissance trop faible peut limiter les performances.

Où trouver le service après-vente pour ce produit ?

Contactez votre revendeur agréé ou consultez la liste des distributeurs sur le site Elipson : www.elipson.com. Conservez votre facture d'achat originale pour la garantie.

MODE D'EMPLOI PACK CUBE 5.0 ELIPSON

Merci d'avoir besoin les produits Elipson.

Prenez le temps de dire attentivement ce mode d'emploi avant d'installer vos enceintes. Il contient des conseils pour en tirer le meilleur profit et des instructions pour les utiliser sans risque.

Nous vous recommendons vivement de conserver

l'emballage et ce mode d'emploi pour d'eventuels

usages ultérieurs.

Dear Customer,

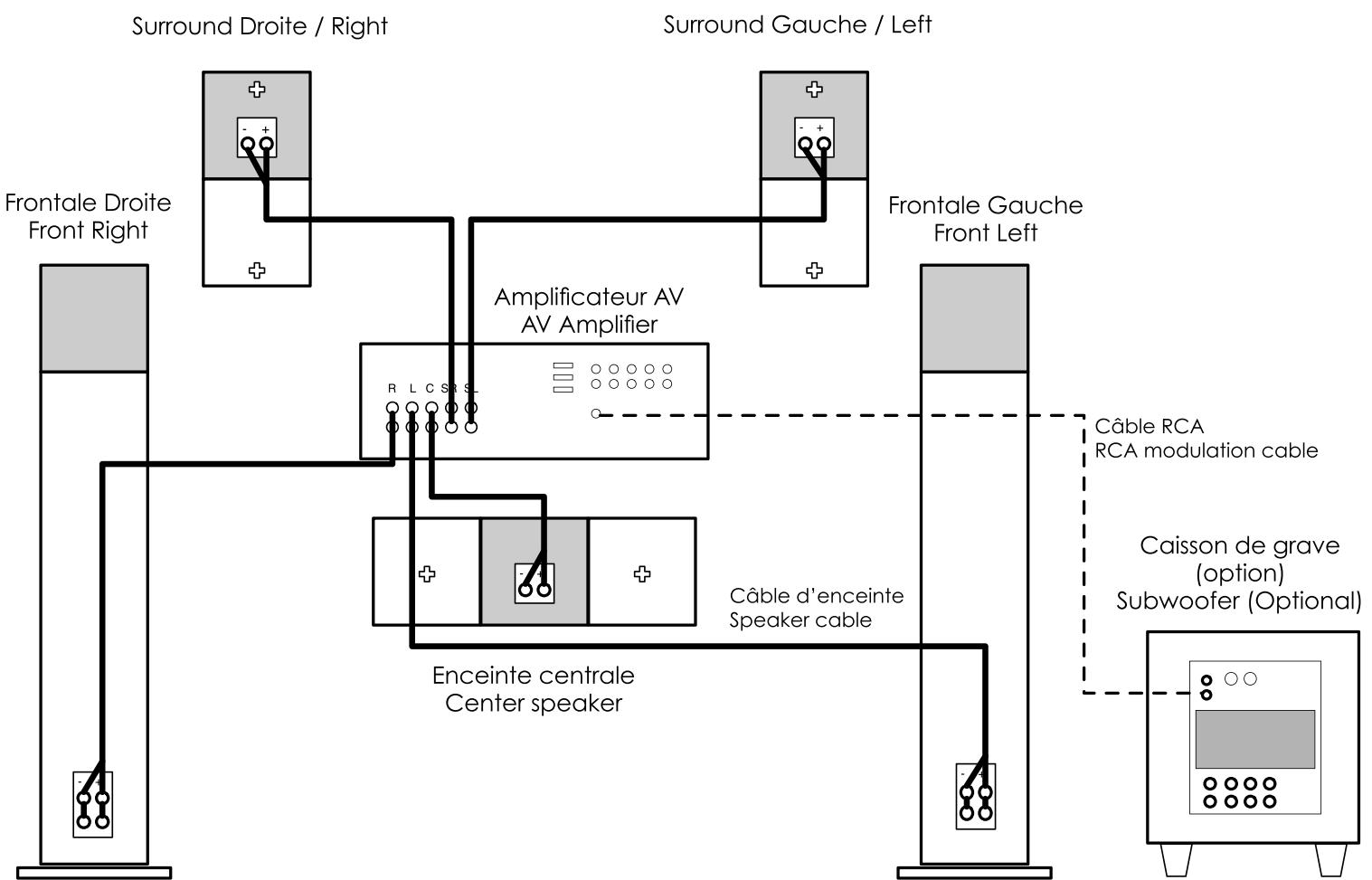

ATTENTION: Respectez la polarité (+ sur +) des cables côté amplificateur et côté enceinte.
WARNING : Respect cable polarity (+ on +) on each side of cable (amplifier and speaker).

Bi-câblage : Vous pouvez aussi brancher les enceintes frontales en bi-câblage. Branchez pour cela 2 câbles en parallète côté amplificateur et retirez les connexions à l'arrière de l'enceinte (A). Ce n'est utile qu'avec des câbles d'enceinte de très haute qualité.
Bi-Wiring : You can connect front speaker with bi-wiring. Use 2 speaker cables connected in parallel on amplifier side and remove straps on speaker (A). It is required only with very high quality speaker cable.

Les enceintes surround et centrale peuvent

etre montées horizontally ou verticalment.

Choisissez la cheville et la vis en fonction de votre mur.

WARNING

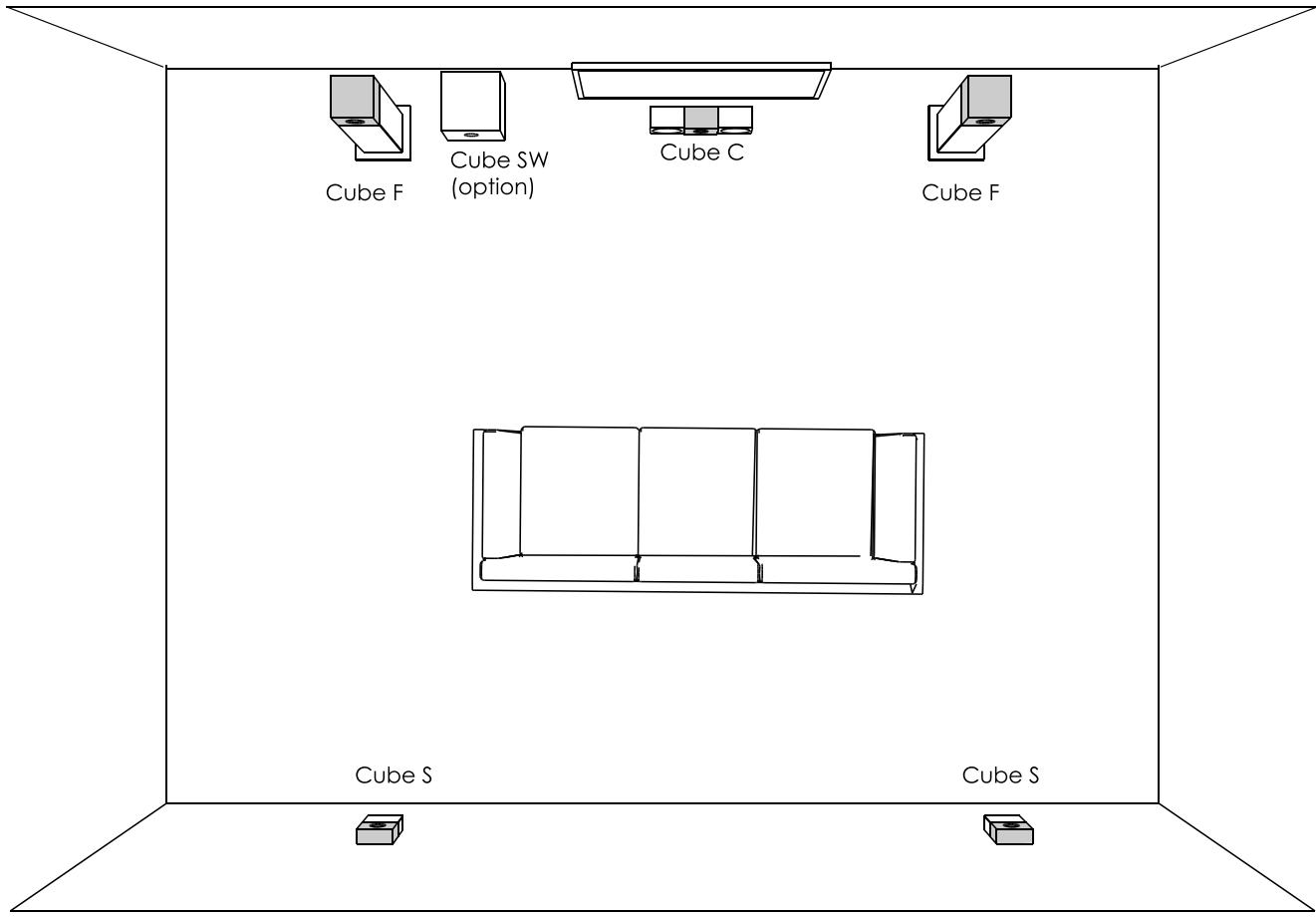

Placement des enceintes | Speakers'position

Caracteristiques | Specifications

	Principale	Centrale	Arrière
Type	3 voies	2 voies	2 voies
Enceinte / Cabinet	bass-reflex	close	close
Amplificateur / Amplifier	30 - 100W
Grave / Boomer	180mm	150mm	150mm
Medium / Midrange	180mm	150mm	/
Aigu / Tweeter	dôme soie 25mm / 1" silk dome
Réponse en fréquence / Frequency response	45Hz-22kHz	60Hz-22kHz	70Hz-22kHz
Sensibilité / Sensitivity	90dB	90dB	88dB
Impédance / Impedance	6 ohms	6 ohms	6 ohms
Puisance / Power handling	100W	80W	70W
Bornier / Terminal	placage argent / silver plated
Dimensions (LxPxH / WxDxH)	200x200x1020mm	514x105x170mm	170x105x342mm
Poids unitaire / Weight (piece)	13,9kg	4,8kg	3,1kg
Packaging (LxPxH / WxDxH)	1085x760x290mm
Quantité / Quantity	2	1	2
Code EAN	3760108805934

Garantie Warranty

Les enceintes Epilson sont conçues et fabriquées suivant les meilleurs standards de qualité. Si vous enceinte Epilson présente un début, Epilson ou un revendeur agréé pourra prendre en charge la réparation dans les limites de cette garantie.

La garantie est de 2 ans à partir de la date d'achat chez un revendeur agréé.

DEFINITION DE LA GARANTIE

La garantie est limitée à la réparation de l'équipment Epilson. Enaucun cas, le transport, les coûts associés ainsi que l'installation ne sont couverts par la garantie.

La garantie n'est applicable qu'au premier propriétaire et n'est pas transférable.

La garantie ne s'applique pas dans les cas suivants :

• Le dommage est causé par une installation ou un branchement incorrect.
• Le dommage est causé par un usage incorrect, autre que celui désrit dans ce manuel, par néligence, ou modification du produit par une personne non autorisée par Elipson.
• Les dommages causés par des accidents, la foudre, l'eau, le feu, une chaleur excessive ou toutes autres causes ne pouvant être contrôlées par Eliupon.
• Dans le cas d'une réparation par du personnel non autorisé. Cette garantie compte les garanties légales en vigueur dans le pays du revendeur agréé.

Prenoz simplement contact avec votre revendeur agreé. Pour garantir un transport dans de bonnes conditions, utilisez toujours l'emballage d'origine. Si vous utilisiez un produit dans un autre pays que celui où vous l'avez acheté, prenez contact avec l'importateur de votre pays de résidence qui vous orientera vers un centre technique agreé.

La liste des distributeurs agrésés est disponible sur le site : http://www.elpson.com

Pour valider votre garantie, vous doivent comme prélever d'achat l'original de toute facture contenant la date de votre achat et le cachet de votre revendeur.
