Type d'appareil	Hotte de cuisine
Modèle	Non précisé
Dimensions (L x P x H)	Non précisé
Type d'installation	Encastrable
Matériau	Acier inoxydable
Nombre de vitesses	Non précisé
Type de commande	Non précisé
Éclairage	4 lampes intégrées
Type de filtre	Non précisé
Mode d'extraction	Évacuation ou recyclage
Niveau sonore	Non précisé
Puissance moteur	Non précisé
Consommation électrique	Non précisé
Couleur	Acier inoxydable
Poids	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - INSP SLIM/2 6209105 ROBLIN

Comment allumer le ROBLIN INSP SLIM/2 ?

Pour allumer le ROBLIN INSP SLIM/2, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle. Assurez-vous que l'appareil est correctement branché.

Pourquoi mon ROBLIN INSP SLIM/2 ne chauffe-t-il pas ?

Vérifiez que l'appareil est bien alimenté et que le thermostat est réglé à une température supérieure à la température ambiante. Assurez-vous également que le filtre est propre.

Comment nettoyer le filtre du ROBLIN INSP SLIM/2 ?

Pour nettoyer le filtre, retirez-le du panneau arrière. Lavez-le à l'eau tiède savonneuse, rincez-le bien et laissez-le sécher complètement avant de le remettre en place.

Que faire si le ROBLIN INSP SLIM/2 émet des bruits étranges ?

Des bruits inhabituels peuvent indiquer un problème. Vérifiez si l'appareil est installé sur une surface stable et assurez-vous qu'aucun objet ne bloque les ventilations. Si le problème persiste, contactez le service client.

Comment régler la température sur le ROBLIN INSP SLIM/2 ?

Utilisez le bouton de réglage du thermostat sur le panneau de contrôle pour augmenter ou diminuer la température souhaitée.

Le ROBLIN INSP SLIM/2 a-t-il une fonction de minuterie ?

Oui, le ROBLIN INSP SLIM/2 est équipé d'une fonction de minuterie. Consultez le manuel d'utilisation pour savoir comment programmer la minuterie.

Quelle est la puissance électrique du ROBLIN INSP SLIM/2 ?

Le ROBLIN INSP SLIM/2 a une puissance de 2000 watts.

Où puis-je trouver le manuel d'utilisation du ROBLIN INSP SLIM/2 ?

Le manuel d'utilisation est généralement fourni avec l'appareil. Si vous ne l'avez pas, vous pouvez le télécharger sur le site web du fabricant.

Comment éviter les surchauffes avec le ROBLIN INSP SLIM/2 ?

Assurez-vous que l'appareil est bien ventilé et ne bloquez pas les entrées et sorties d'air. Ne laissez pas l'appareil fonctionner sans surveillance pendant une longue période.

Que faire si l'appareil ne démarre pas ?

Vérifiez si l'appareil est bien branché et si la prise fonctionne. Si tout semble en ordre mais que l'appareil ne démarre pas, contactez le service client pour obtenir de l'aide.

MODE D'EMPLOI INSP SLIM/2 6209105 ROBLIN

FR Mode d'emploi et installation

Hotte de Cuisine

Nous vous remercions de la confiance que vous nous avons accordée enChoosing un apparéil de la gamme ROBLIN.

Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommendons de dire avec attention cette notice qui vous expliquera comment l'instructor, l'utiliser et l'entrenir dans les valeurs conditions.

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut containir des descriptions d'accessoires ne figurant pas dans votre apparéil.

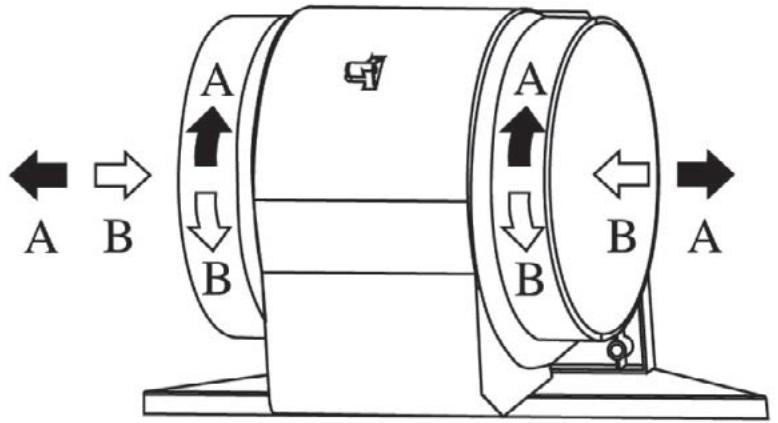

Avec ce kit, il est possible d'installer à distance le moteur de la hotte à l'intérieur de l'habitation. L'installation devra être effectuee par un personnel qualifie en accord avec les directives reglementaires edictees par les services competents en matière de renouvellement d'air. Le fabricant ne pourra etre tenu pour responsable des dégats resultant d'une installation incorrecte ou de sa non-conformite.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0,75 ~mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.
  Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.
  Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte
• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

• Nous vous conseillons une hauteur de pose maximale de 1,5 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'insteller toute hotter ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
• Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controlee (V.M.C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électricité.
• Positionner le plan de cuisson au plus prés de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effetacter une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambient de la pierce où est installée la hotte.
• La dépression maximum cree dans la piece doit etre inférieur a 0.04 mbar, ce qui evite un retour de gaz de combustion.
  L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
  Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité

psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE DE L'APPAREIL

Montage et raccordement doit être réalisés par un installateur* qualifié.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre biensoon d'employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux du au perçage et chevrolet au plafond.

1) Ouvrir le colis de la hotte.

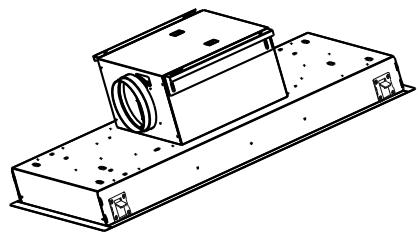

FIXATION PAR LE CHASSIS: PERCAGE DU PLAFOND

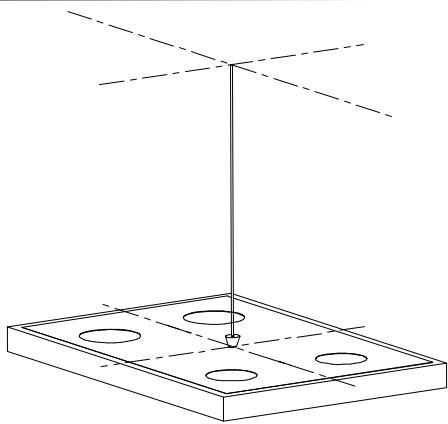

2) A l'aide d'un fil à plomb reporter au plafond le centre du plan de cuisson. Tracer les axes parallelement au plan de cuisson (Fig. 1).

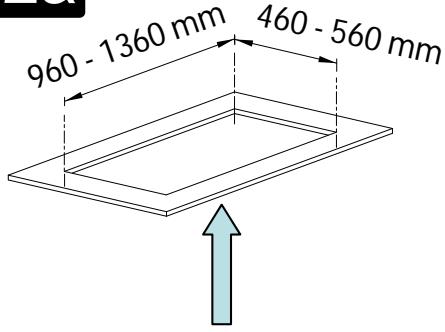

3) RÉalisér la découpe d'encastrement dans le faux-plafond (Fig 2a).

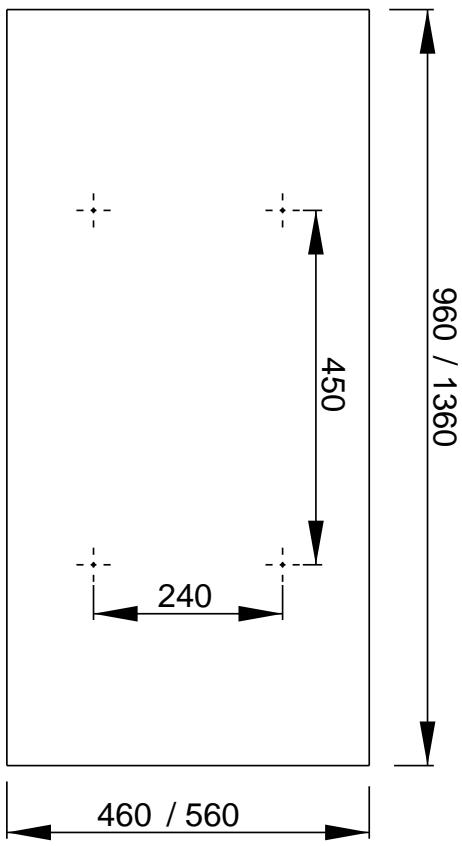

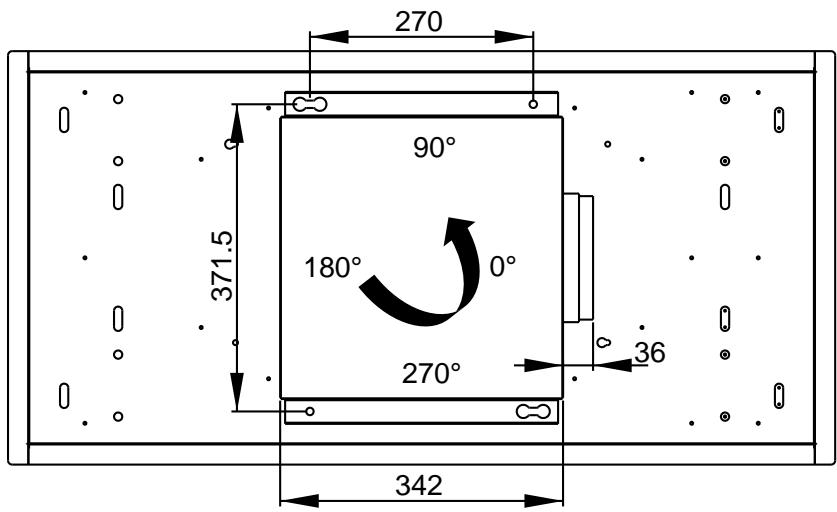

4) Tracer les centres des différents perçages à effectuer sur le plafond. (Fig 2b)

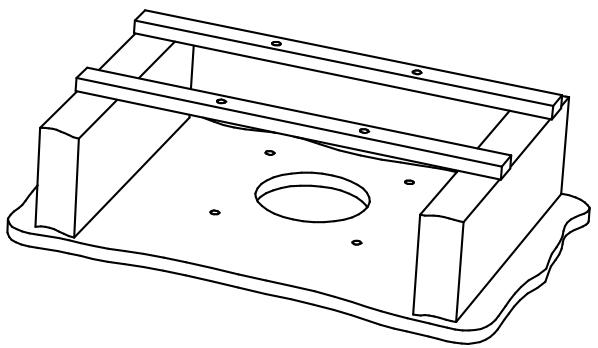

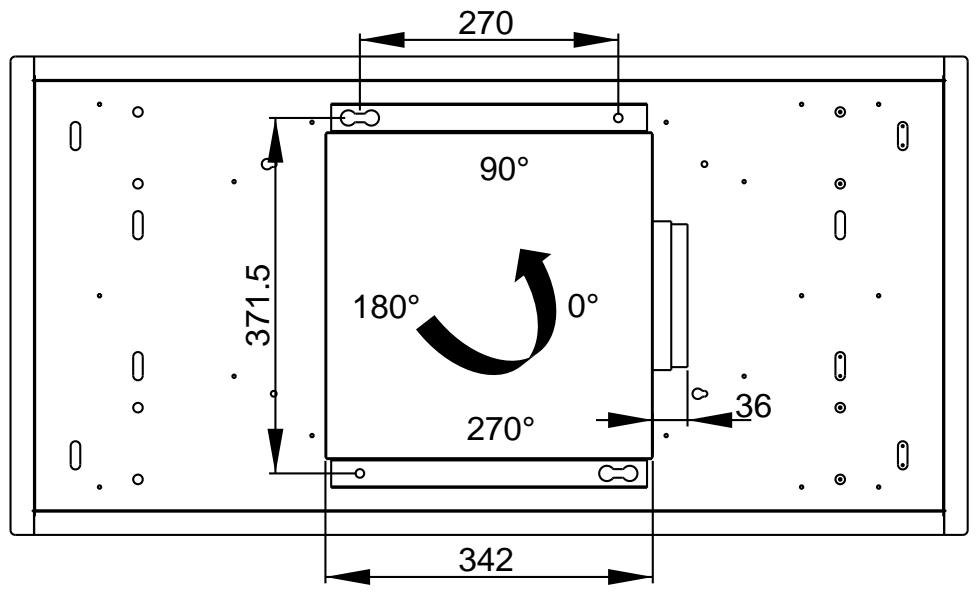

5) Percer le plafond à l'endetroit de la pose, dont un trou de 40 qui permet le passage de l'alimentation suivant la Fig. 2b. Si le plafond est en béton, employer 4 chevilles en fonte pour 10, exclure les chevilles en plastique. Si celui-ci vous semble de solidité douteuse, n'hésitez pas à le renforcer dans les combles (Fig. 3). Fixer solidement la boîte moteur (Fig.4): 4 positions à 90^ .

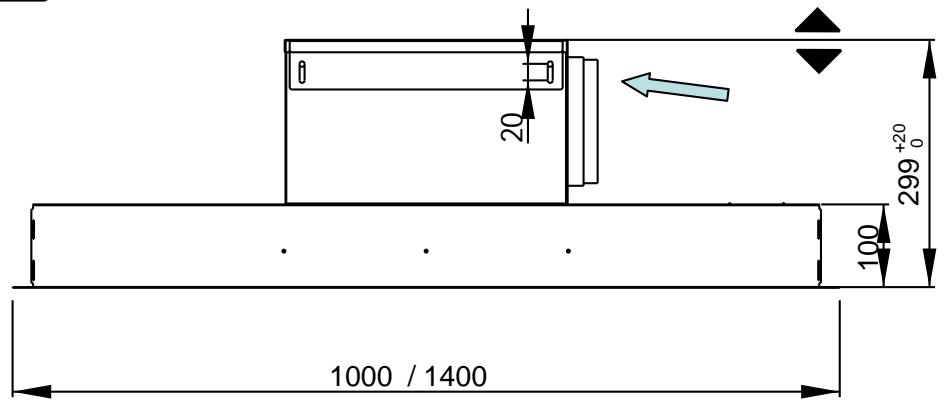

6) Ajuster la hauteur de la boite moteur: 20mm de réglage (Fig. 5).

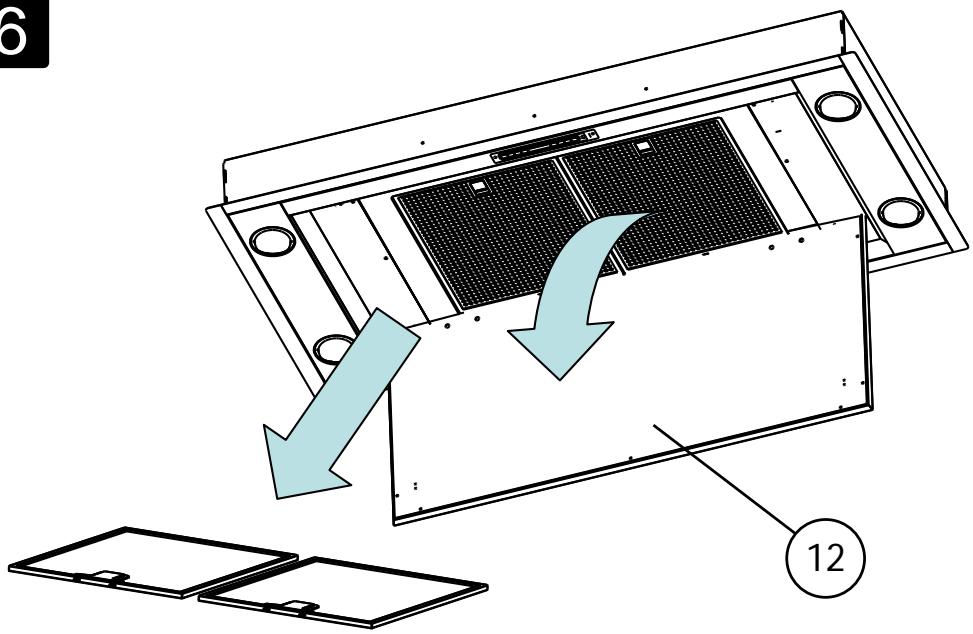

7) Ouvrir le déflecteur du plateau (Fig. 6 Rep. 12) par: pousser / déverrouiller (Fig 14).
8) Enlever les filtres.

RACCORDEMENT

• Version Evacuation Extérieure :

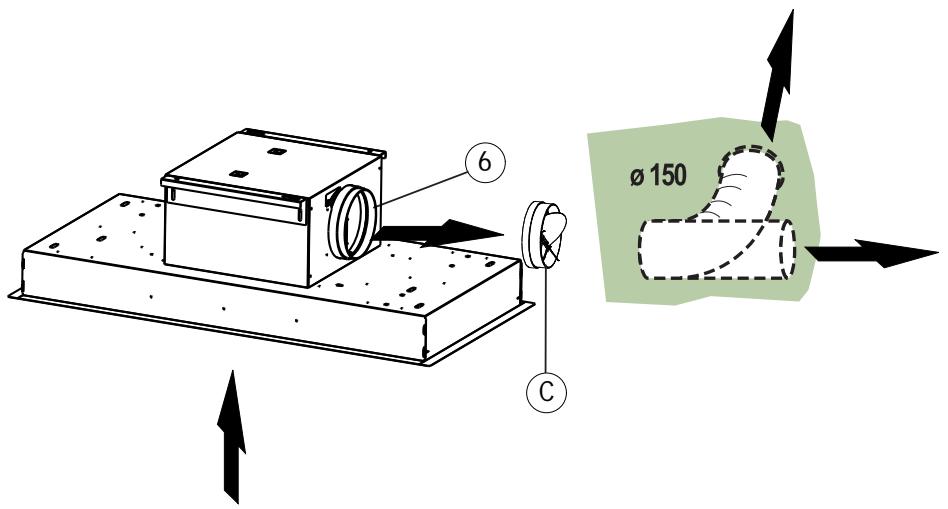

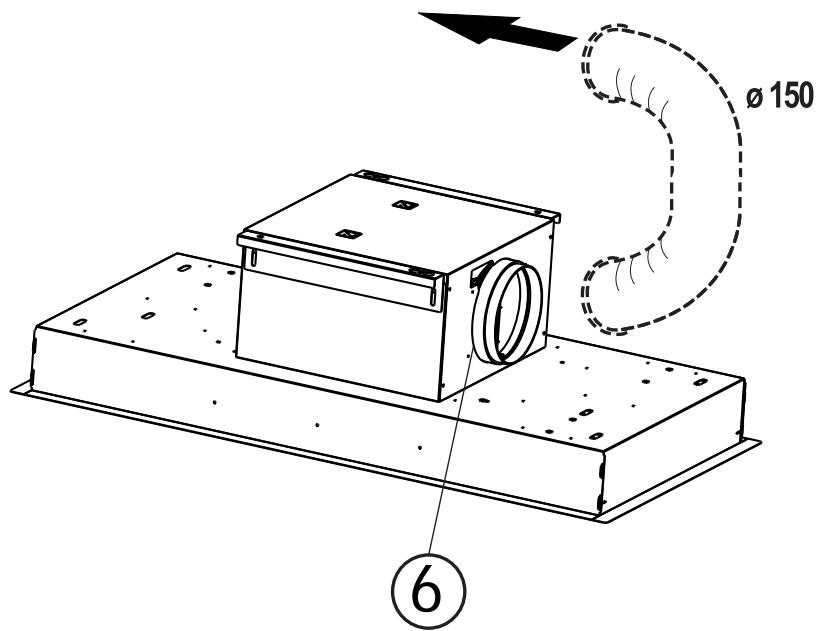

a- Mettre le clapet anti retour C sur la sortie de l'appareil (Rep. 6) et raccarder le tuyau flexible à l'évacuation extérieure et à la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 8).
b- Raccorder électriquement le moteur (Voir paragraphe Raccordement Electrique).

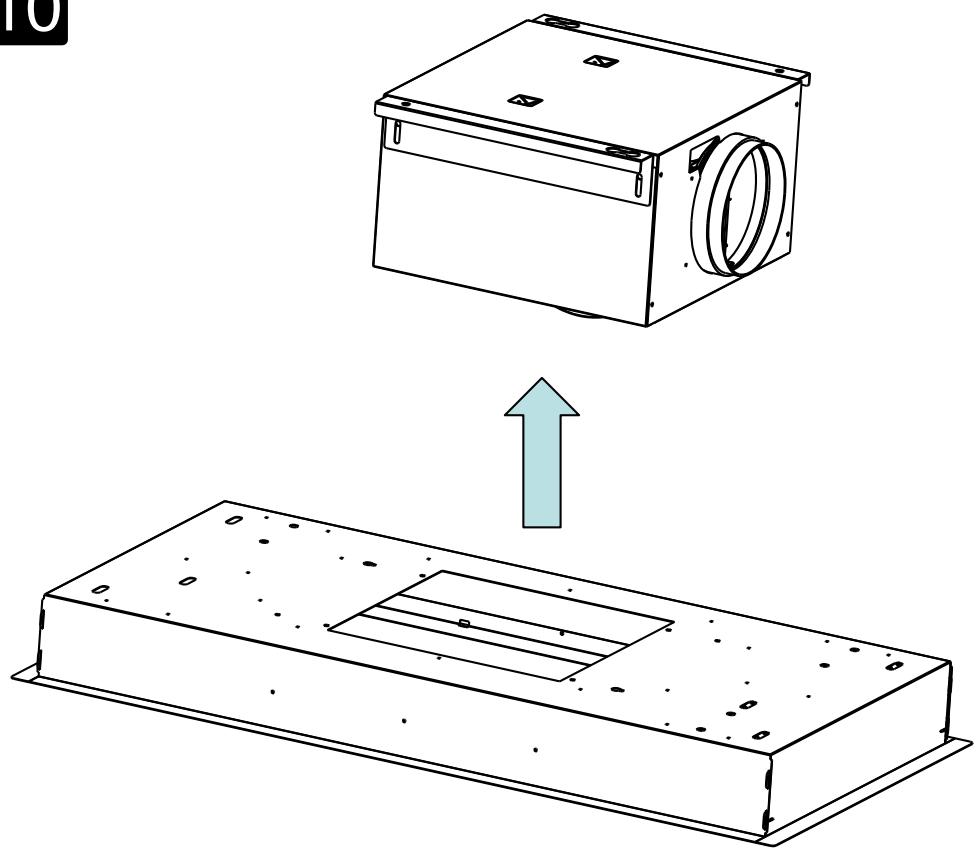

c- Fixer le corps de la hotte (Fig.10).

Attention: Cette phase du montage doit être réalisée à 2 personnes.

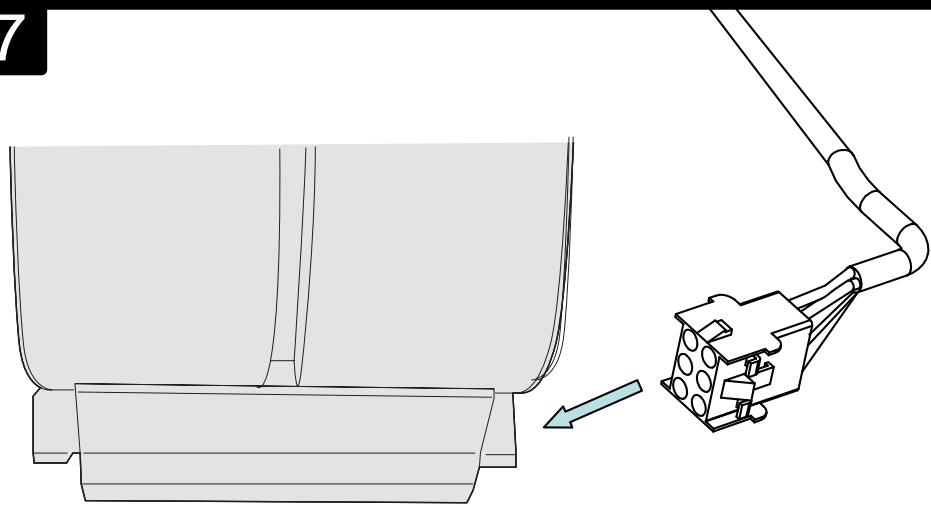

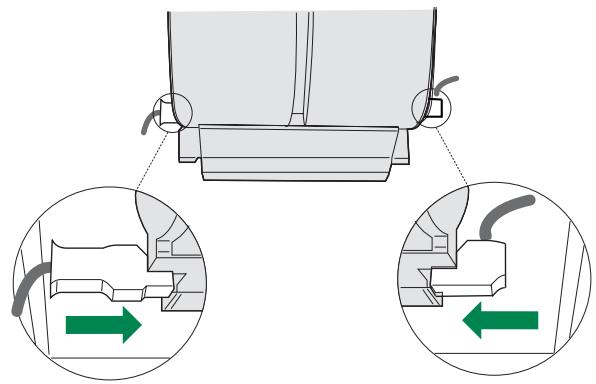

d-Raccorder le connecteur du moteur sur la hotte (Fig.7).
e- Vérifier les connecteurs du moteur (Fig.9).
f- Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
g-Metre en place les filtres et refermer le deflecteur du plateau.

• Version Recyclage :

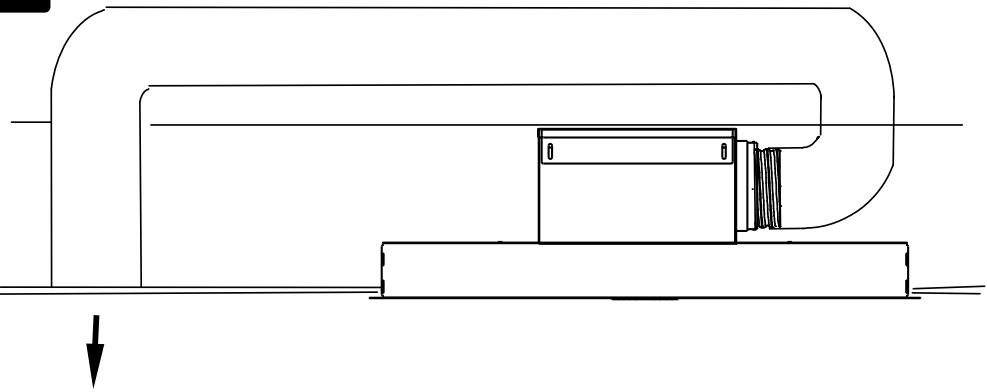

a- Prevoir un return dans la cuisine (Fig. 11).
b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil (Rep. 6) et ce retour. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 12).
c- Raccorder electriquement le moteur (Voir paragraphe Raccordement Electrique).
d- Fixer le corps de la hotte (Fig.10).

Attention: Cette phase du montage doit être réalisée à 2 personnes.

e-Raccorder le connecteur du moteur sur la hotte (Fig.7).
f- Verifier les connecteurs du moteur (Fig.9).
g- Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

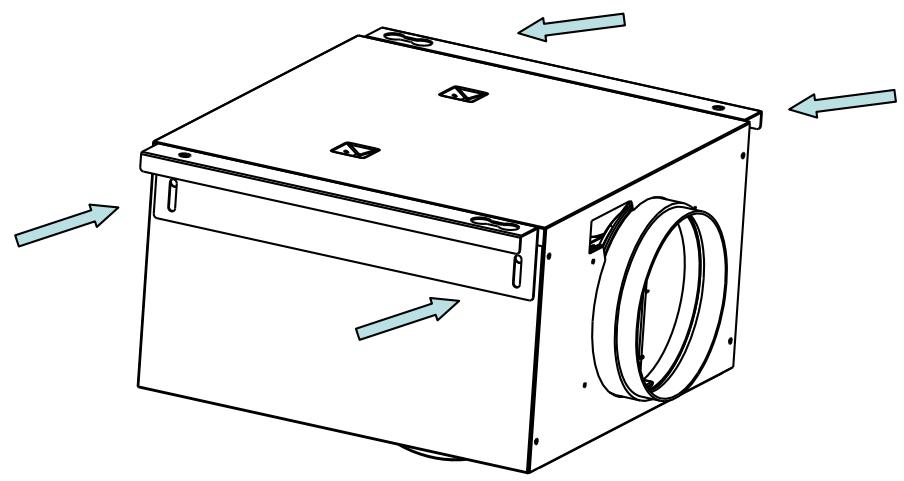

h- Placer les cartouches à charbon actif sur le moteur (Fig. 13)
i- Mettre en place les filtres et refermer le reflecteur du plateau.

- CLIPPAGE SUR LE FAUX-PLAFOND :

2) A l'aide d'un fil à plomb reporter au plafond le centre du plan de cuisson. Tracer les axes parallelement au plan de cuisson (Fig. 1).
3) RÉalisir la découpe d'encastrement dans le faux-plafond (Fig 2a).
4) Enlever les caches des points lumineux (Fig. 15).
5) Dévisser les vis des clips en fonction de l'épaissur du faux-plafond (Fig. 16). Si le faux-plafond vous semble de solidité douteuse n'hésitez pas à le renforcer (Fig. 17). Pour les faux-plafond en MDF de 18 mm, 4 cales de compensation (2 mm d'épaissur) sont fournies avec l'appareil.
6) Ouvrir le déflecteur du plateau (Fig. 6 Rep. 12) par: pousser / dévérrouiller (Fig 14).
7) Enlever les filtres.

RACCORDEMENT

- Version Evacuation Extérieure :

a- Mettre le clapet anti retour C sur la sortie de l'appareil (Rep. 6) et raccorder le tuyau flexible à l'évacuation extérieure et à la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 8).
b- Raccorder électriquement le moteur (Voir paragraphe Raccordement Electrique).
c- Fixer le corps de la hotte (Fig.10) ou clipse l'appareil sur le faux-plafond (Fig. 15), reisser les vis (Fig. 16) et remettre les caches lumières.

Attention: Cette phase du montage doit être réalisée à 2 personnes.

d- Raccorder le connecteur du moteur sur la hotte (Fig.7).
e- Vérifier les connecteurs du moteur (Fig.9).
f- Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
g- Metre en place les filtres et refermer le deflecteur du plateau.

- Version Recyclage :

a- Prevoir un retour dans la cuisine (Fig. 11).
b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil (Rep. 6) et ce retour. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 12).
c- Raccorder electriquement le moteur (Voir paragraphe Raccordement Electrique).
d- Fixer le corps de la hotte (Fig.10) ou clipse l'appareil sur le faux-plafond (Fig. 15), reisser les vis (Fig. 16) et remettre les caches lumières.

Attention: Cette phase du montage doit être réalisée à 2 personnes.

e- Raccorder le connecteur du moteur sur la hotte (Fig.7).
f- Vérifier les connecteurs du moteur (Fig.9).
g- Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
h- Placer les cartouches à charbon actif sur le moteur (Fig. 13)
i- Metre en place les filtres et refermer le reflecteur du plateau.

4

FONCTIONNEMENT

A

B

C

D

E

F

G

H

Tableau de commandes

Touche	Fonction	Affichage
A	Allume et étèint le moteur d'aspiration à la derrière vitesse d'utilisation.	Indique la vitesse de réglage.
B	Réduit la vitesse d'exercice.
C	Augmente la vitesse d'exercice.
D	Active le régime intensif à partir de n'importé qu'elle vitesse, même à moteur étèint ce régime est temporisé à 10 minutes, terme au bout duquel le système returne à la vitesse spécifiée en pré-cédence. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.	Affiche HI et le point en bas à droite clignote une fois par seconde.
E	Active le moteur à une vitesse qui permet une aspiration de 100 m³/h pendant 10 minutes par heures, après quoi le moteur s'arrête.Pour remettre à zéro l'alarme de filtrure une fois déclenchée, appuyez sur la touche pendant environ 3 secondes. Ces signalisations ne sont visibles qu'à moteur étèint.	Affiche 24 et le point en bas à droite clignote tandis que le moteur est en service.Une fois la procédure terminée, la signalisation visualisée en précedence s'eteint.FF signale la nécessité de laver les filtres anti-gras métalliques. L'alarme entre en fonction au bout de 100 heures de travail effectif de la hotte.EF signale la nécessité de replacer les filtres au charbon actif et indique que les filtres anti-gras métalliques doivent égale-ment être lavés. L'alarme entre en fonction au bout de 200 heures de travail effectif de la hotte.
F	Active l'extinction automatique avec un délié de 30 minutes. Indiqué pour compléter l'élimination des odeurs résiduelles. Peut être activé à partir de n'importequelle position; dé-sactivement en appuyant sur la touche ou en éteignant le moteur.	Affiche alternatively la vitesse d'exercice et le temps restant jusqu'à l'extinction de la hotte. Le point en bas à droite clignote.
G	Allume et étèint l'éclairage principal.
H	Allume et étèint l'éclairage d'ambiance.

5 CONSEILS D'UTILISATION.

Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des alimentes; La première vitesse est conseillée pour les cuissons à feu doux et pour les saus. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forté émanation de graisses et vapeur.
IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.

• Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

6 ENTRETIEN.

Déconnecter le cable d'alimentation pour toute intervention électrique.

L'appareil a eté concu pour facilitier au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).

Carrosserie.

Nettoyer régulierement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

Éclairage.

Avant toute intervention sur l'appareil,mettre l'interrupteur d'allumage des lampes en position eteinte. Ne pas depasser la puissance prescrite et ne pas changer de type de lampe.

• Telecommande.

Attention, la télécommande doit être équipée de piles alcalines standards : LR003-AAA, 1.5V. Ces piles devraient assurer un usage optimum de longue durée et doivent être positionnées correctement, elles peuvent exploser si elles sont endommagées ou exposées à la chaleur. Ne pas les jeter dans le feu. Afin de préserver l'environnement, merci de déposer ces piles dans un conteneur approprié.

7 GARANTIE ET SERVICE APRES-VENTE.

• En cas d'anomalie de fonctionnement, prévenez votre installer qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplaçé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
  Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pieces de rechange d'origine. La non observation de cette prescription peut comprometer la sécurité de l'appareil.
• Lors de la commande de pieces détaches, rappeler le nombre de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle. Cette garantie ne couvre pas les consommables comme :

-L'éclairage: lampes incandescentes, halogènes ...
- Les filtres.

8 REMARQUES.

Cet équipement est conforme à la norme européen sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité electromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roue barree est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et Electroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usages avec les déchets domestiques usuels. Jeter correctement votre produit usage aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

1

2a

2b

3
4

5

20 mm

6

7

8

9

10

11

12

13

Fiche de sécurité class 1, 250 V~ 10A
2 poles + terre.

Plaque Signalétique de la hotte

Réglage serrage charnière
