WPG2IX - Plaque de cuisson gaz WESTLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson gaz
Marque	WESTLINE
Modèle	WPG2IX
Nombre de brûleurs	2 (1 brûleur rapide, 1 brûleur auxiliaire)
Types de gaz compatibles	Gaz naturel (G20/G25) et GPL (G30/G31)
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance brûleur rapide	3,00 kW (GN) / 2,75 kW (GPL)
Puissance brûleur auxiliaire	0,90 kW
Diamètre de casseroles recommandé (brûleur rapide)	22-26 cm
Diamètre de casseroles recommandé (brûleur auxiliaire)	10-18 cm
Dispositif de sécurité	Dispositif de sécurité contre les flammes (arrêt automatique du gaz)
Allumage	Manuel (allumette) ou électrique intégré (bouton allumeur-étincelle)
Matériau de la surface	Acier inoxydable et émail
Nettoyage	Eau tiède savonneuse, éponge douce ; éviter les abrasifs
Dimensions de l'encastrement (estimées)	560 x 480 mm
Poids net (estimé)	10 kg
Distance minimale au-dessus de la plaque	750 mm (entre la plaque et un placard mural ou une hotte)
Ventilation requise	Oui, pièce bien aérée ; apport d’air de 2 m³/h par kW
Accessoires fournis	Injecteurs de rechange pour conversion GPL, joint d’étanchéité, attaches
Réparabilité	Pièces détachées disponibles (injecteurs, brûleurs, etc.) via service agréé

FOIRE AUX QUESTIONS - WPG2IX WESTLINE

Comment allumer le brûleur ?

Vous pouvez allumer le brûleur manuellement en approchant une allumette ou un briquet de la couronne du brûleur tout en tournant le bouton de contrôle en position maximale dans le sens antihoraire. Si votre plaque est équipée d'un allumeur électrique, appuyez sur le bouton de contrôle et tournez-le tout en appuyant sur le bouton d'allumage (étincelle). Maintenez enfoncé jusqu'à l'obtention d'une flamme stable.

Que faire si la flamme s'éteint accidentellement ?

Si la flamme s'éteint accidentellement, tournez immédiatement le bouton de contrôle sur la position arrêt. Attendez au moins une minute avant de tenter de rallumer le brûleur. Votre plaque est équipée d'un dispositif de sécurité contre les flammes qui coupe automatiquement l'alimentation en gaz en cas d'extinction.

Comment convertir la plaque pour utiliser du GPL ?

La conversion du gaz naturel au GPL nécessite le remplacement des injecteurs. Retirez les grilles et les brûleurs, puis dévissez les injecteurs existants à l'aide d'une clé. Remplacez-les par les injecteurs appropriés fournis (diamètre marqué en centièmes de mm) selon le tableau de consommation. Ajustez ensuite la flamme minimale à l'aide de la vis de réglage située dans l'arbre de commande. Pour le GPL, serrez complètement cette vis.

Quelle est la distance minimale au-dessus de la plaque ?

La distance minimale entre la surface de cuisson et tout placard mural ou hotte aspirante placée immédiatement au-dessus doit être d'au moins 750 mm. Respectez également une distance de 60 mm par rapport aux parois latérales en bois et 40 mm pour les murs en béton ou carrelage.

Comment nettoyer la plaque en acier inoxydable ?

Nettoyez régulièrement les parties en acier inoxydable avec de l'eau chaude savonneuse et une éponge douce. Rincez et séchez avec un chiffon doux. N'utilisez jamais de poudres abrasives, de tampons à récurer ou de nettoyeurs vapeur. Évitez le contact prolongé avec du vinaigre, du café, du lait, du sel, du citron ou du jus de tomate.

Quels types de gaz sont compatibles avec cette plaque ?

La plaque WESTLINE WPG2IX est compatible avec le gaz naturel (G20, G25) et le gaz de pétrole liquéfié (G30, G31). Les paramètres par défaut figurent sur la plaque signalétique. Pour une utilisation avec un autre gaz, faites appel à un professionnel qualifié.

Que faire en cas d'odeur de gaz ?

Ne pas utiliser de flamme nue pour vérifier une fuite. Appliquez une solution d'eau savonneuse sur les raccordements (tuyau, écrous, injecteurs). La formation de bulles indique une fuite. Si c'est le cas, serrez les raccords et refaites le test. Si l'odeur persiste, fermez l'alimentation en gaz et contactez un technicien qualifié.

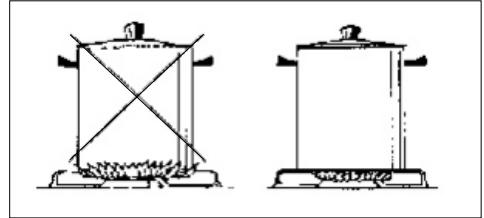

Puis-je utiliser des casseroles à fond bombé ou en cuivre ?

Non, utilisez uniquement des casseroles à fond plat et épais. Les diamètres recommandés : brûleur rapide : 22-26 cm, brûleur auxiliaire : 10-18 cm. Assurez-vous que le fond de la casserole est sec avant de la poser sur les brûleurs.

Comment entretenir les brûleurs ?

Lavez périodiquement les supports de casserole émaillés, les couvercles émaillés et les têtes de brûleur avec de l'eau chaude savonneuse. Rincez et séchez soigneusement avant de les remettre en place. Assurez-vous que les orifices des brûleurs ne sont pas obstrués.

Que faire si l'allumage électrique ne fonctionne pas ?

Vérifiez d'abord que la plaque est bien branchée sur une prise avec terre et que le fusible n'a pas sauté. Si l'étincelle ne se produit pas, vous pouvez allumer le brûleur manuellement avec une allumette. Si le problème persiste, faites appel à un réparateur agréé pour vérifier le mécanisme d'allumage.

MODE D'EMPLOI WPG2IX WESTLINE

Merci d'avoir acheté cette table de cuisson. Les précautions de sécurité et les recommendations contenues dans les Presents instructions visent la garantie de votre sécurité et de celle des autres. Elles vous donneront par ailleurs le moyen d'utiliser au maximum les options offertes par votre apparéil.

Veuillez conserve r le present document en lieu sur. Il peut etre utile à l'avir, pour vous-même, ou pour des tiers, en cas de doute relatif à son fonctionnement.

Cet apparéil doit uniquement être utilisé dans l'objectif pour lequel il a été créé, c'est-à-dire pour la cuisson domestique d'aliments. Toute autre forme d'utilisation sera considérée comme inappropriée et, par conséquent, dangereuse.

La responsabilité du fabricant ne saurait être engagée en cas de dommage occasionné par une utilisation inadaptée ou incorrecte de l'appareil.

Déclaration de conformité CE

Cette table de cuisson a eté conçue pour etre utilisée uniquement à des fins de cuisson. Toute autre forme d'utilisation (le chauffage d'une piece par exemple) est inappropriée et dangereuse.
Cette table de cuisson a ete conque, construite, et commercialisee conformement aux:
- Consignes de sécurité de la directive 2009/142/CE portant sur le « gaz »;
- Consignes de sécurité de la directive 2006/95/CE portant sur la « bassetension »;
- Consignes de sécurité de la directive 89/336/CE portant sur l' « EMC »;
- Consignes relatives à la directive 93/68/CE.

CE

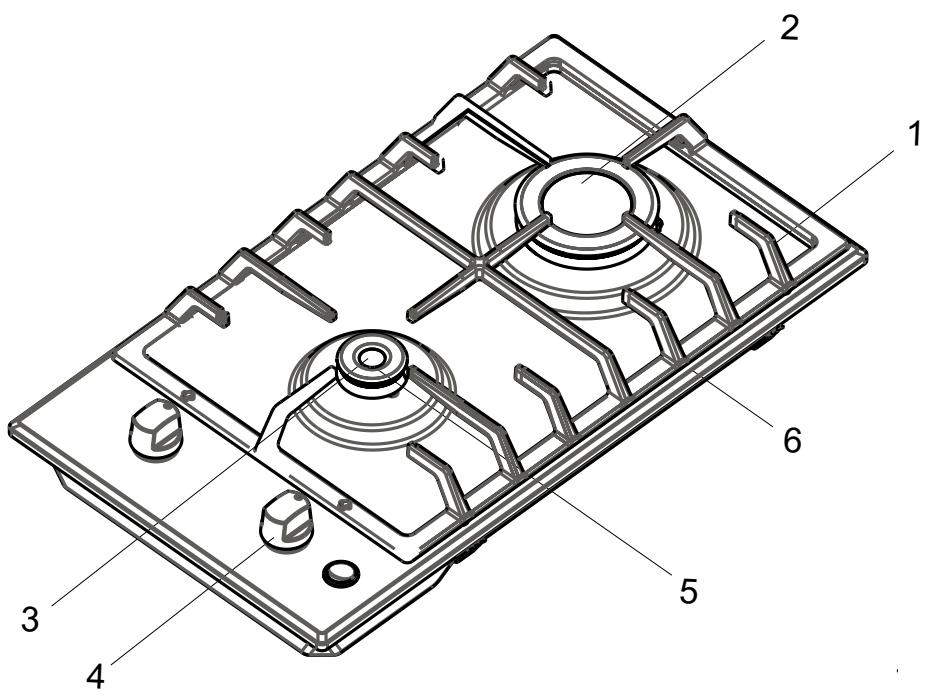

Descriptions :

1. Support de la casserole
2. Chapeau du brûleur
3. Structure du brûleur
4. Bouton de contrôle
5. Brûleurs à gaz
6. Couvercle inférieur

TABLEAU DE CONSOMMATION DE GAZ

II 2E+3+	LPG		NG
	G30	G31	G20	G25
	28-30 mbar	37 mbar	20 mbar	25 mbar
BRULEUR RAPIDE
Diamètre d'injecteur (%mm)	85	85	115	125
Indice nominal (kW)	3	3	2.75	3
Consommation en 1h	218.1 gr/h	214.3 gr/h
Consommation en 1h (à 150C et 1013mbar pression)			261.9 lt/h	332.2 lt/h
BRULEUR AUXILIAIRE
Diamètre d'injecteur (%mm)	50	50	72	72
Indice nominal (kW)	0.9	0.9	0.9	0.9
Consommation en 1h	65.4 gr/h	64.3 gr/h
Consommation en 1h (à 150C et 1013mbar pression)			85.7 lt/h	99.7 lt/h

VEUILLEZ LIRE TOUTES LES GARANTIES IMPORTANTES ET TOUTES LES CONSIGNES AVANT DE PROCESSÉR À L'UTILISATION DE L'APPAREIL

• Les conditions d'ajustement de cet apparéil figurent sur la plaque signalétique. Leprésent apparéil doit être installé conformément à la réglementation en vigueur et utilise unquiquement dans un espace bien aéré. Veuillez lore les instructions avant d'installer ou d'utiliser l' apparéil. Les problèmes dus à un mauvais branchement ne sont pas couverts par la garantie.
• Leprésent apparéil n'est pas relié à un dispositif d'extraction de fumée. Une attention particulière doit être accordée aux exigences requises en matière de ventilation.
• L'utilisation d'une plaque à gaz provoque l'apparition de chaleur et d'humidité dans la piece où l'appareil est installé. Assurez-vous que la cuisine est correctement ventilée. Gardez les ouvertures de ventilation naturelle ouvertes ou installez un apparéil de ventilation mécanique (hotte mécanique) Une utilisation intensive et prolongée de l' apparéil peut donner lieu à une ventilation supplémentaire. À titre d'exemple, vous pouvez améliorer le niveau de ventilation mécanique, le cas échéant.
• Pendant son fonctionnement, cet apparéil nécessite un apport de chaleur de 2m^3/h d'air par kw.
• Si les flammes du brûleur s'éteignent accidentellement, éteignez le bouton du brûleur, et attendez au moins une minute avant d'essayer de rallumer le brûleur.
• Débarrasssez l'appareil de tout son emballage avant de l'utiliser. Évitez de conserver des recipients pour fluides sous pression tels que les contenants aérosols, les matières inflammables, y compris du papier, du plastique, ainsi que des vêtements dans le tiroir, tout près de la table de cuisson.
• Évitez de vérifier les éventuelles fuites de gaz avec une flamme.

• Veuillez vous adresser exclusivement à un personnel qualifié pour faire effectuer tous vos travaux d'installation, de modification, et d'entretien.

• ATTENTION LORS DE L'INSATALLATION DE VOTRE TABLE DE CUISSON CERTAINES PARTIES PEUVENT ETRE COUPANTES IL EST CONSEILLE DE MANIPULER VOTRE TABLE DE CUISSON MUNIS DE GANTS DE PROTECTION ANTI COUPURE

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacité physiques, sensorielles ou mentalales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

CONSEILS À SUIVRE PAR L'INSTALLATEUR

IMPORTANT

• L'appareil doit être installé, régulé et adapté pour fonctionner avec les autres types de gaz par un TECHNICIEN QUALIFIÉ EN MATIQUE D'INSTALLATION d'un tel apparéil. Le non-respect de la présente condition annulera la garantie.
• L'appareil doit être installé en conformité avec la réglementation en viqueur.
• Les techniciens responsables de l'installation doivent respecter les lois actuelles en vigueur concernant la ventilation et l'évacuation des gaz d'échéppement.
• Nous vous conseillons de tous jours débrancher l'alimentation en gaz de l'appareil avant d'effectuer d'eventuelles tâches d'entretien ou de réparation.
  L'appareil doit être contenu dans des unités résistantes à la chaleur.
• Ces parties supérieures ont été conçues pour être encastrées dans des meubles de cuisine de 600 mm de profondeur.
• Les parois de l'unité ne doivent pas dépasser le plan de travail et doivent pouvoir résister aux températures ambiantes de plus de 60 °C.
• Évitez d'installer l'appareil à proximité des matières inflammables comme les rideaux.

EMPLACEMENT

L'appareil peut être installé en toute sécurité dans une cuisine ou dans une piece avec coin séjour, mais enaucun cas dans une salle ou à un endroit proche de la douche ou de la salle de bains.
L'appareil ne doit pas etre installe dans une chambre-salon de moins de 20m^3
L'appareil a ete conu et approuve uniquely pour une utilisation domestique et ne doit en aucun cas etre installedans un environnement commercial, semi-commercial, ou communal. Youre produit ne sera pas couvert par la garantie si vous l'installez dans l'un des cadres cités ci-dessus;en consquence, il pourrait afferter toute assurance de responsabilité civile vis-à-vis des tiers dont vous pourrez jour.

EXIGENCES EN MATIÈRE DE VENTILATION

Pour les pieces de moins de 5m^3 - une ventilation permanente de 100mm^2 d'espace libre sera requise.
Pour les pieces de 5 à 10 m au contraire, une ventilation permanente de 50 cm2 d'espace libre sera nécessaire à moins que la salle ne soit dotée d'une porte qui donne au dehors, auquel cas aucune ventilation n'est requise.
Pour les pieces de plus de 10m^3 ,aucune ventilation permanente n'est necessarily.

NB. Sans égard à leurs tailles, toutes les pieces dans lesquelles se trouve l'appareil doivent avoir un accès direct à l'air extérieur au travers d'une fenêtre ouvrable ou équivalente.

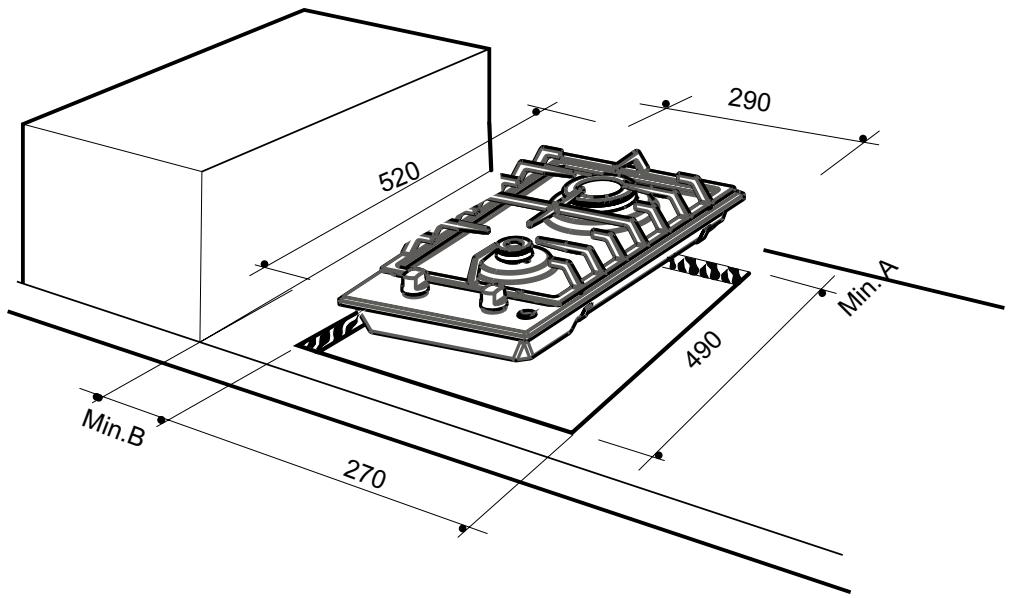

INFORMATIONS À CARACTÉRE TECHNIQUE À L'ATTENTION DE L'INSTALLATEUR

Pour installer la plaque de cuisson dans le meuble de cuisine, il faut prévoir un trou aux dimensions indiquées dans le schéma 3.2, en gardant à l'esprit :

qu'à l'intérieur du meuble, entre le coin inférieur de la table de cuisson et la surface supérieure de tout autre apparéil ou étagère interne, il faut qu'il y ait une distance d'au moins 100 mm;
- pour l'écart minimum entre les parois arrêté et latérales, reportez-vous à la figure 3.2.

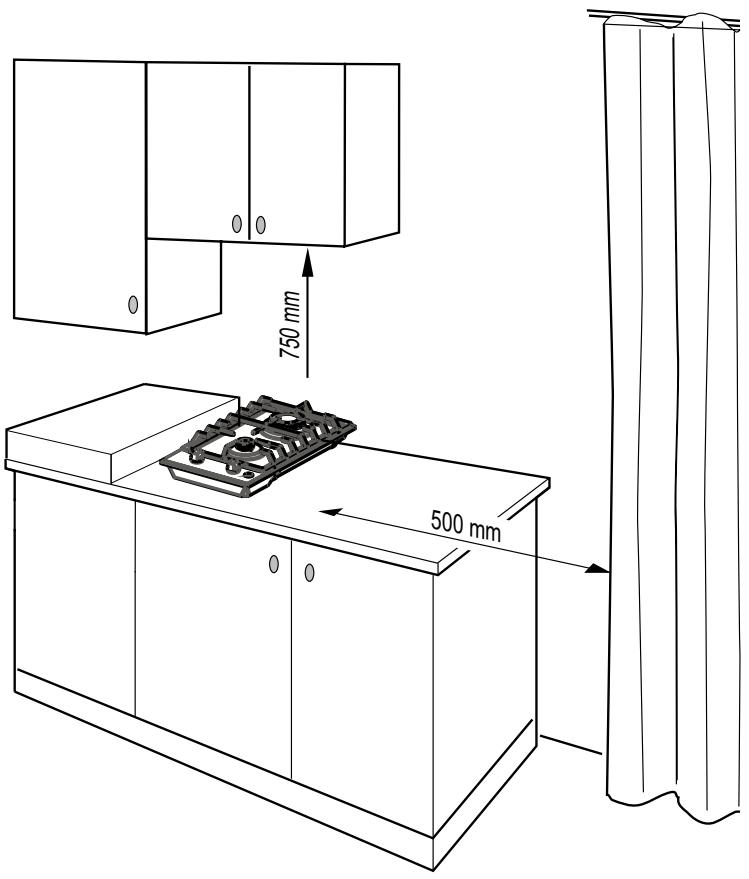

- il faut prévoir une distance d'au moins 750 mm entre la table de cuisson et tout placard mural ou hotte aspirante placée immédiatement au-dessus (voir schéma 3.1);
- il est tout à fait essentiel que vous mettiez un séparateur entre la base de la table de cuisson et le tiroir.

Évitez d'installer l'appareil à proximité des matières inflammables comme les rideaux.

Murs du voisinage	A[mm]	B[mm]
Bois	60	150
Béton ou carrelage de céramique	40	50

Scheme. 3.2

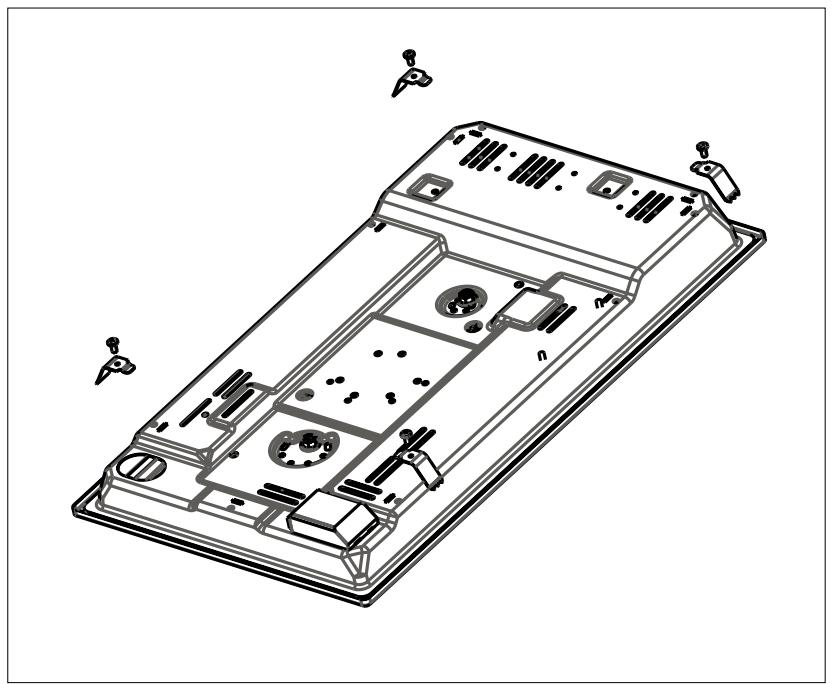

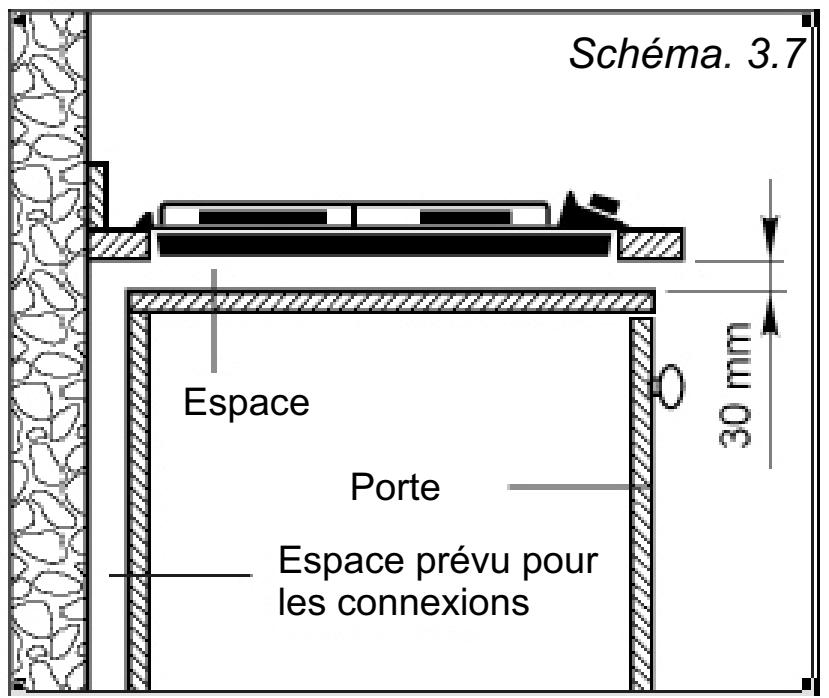

INSTALLATION DANS L'ARMOIRE DE CUISINE AVEC PORTE (Schéma 3.7)

La distance qui sépare la partie inférieure de la table de cuisson et la surface du meuble doit être d'au moins 60 mm.

La table de cuisson est équipée d'un dispositif d'étanchéité pour éviter que tout liquide ne s'infiltré dans le plan de travail. La coupe et l'ouverture du haut de votre équipement de cuisine doivent correspondre aux mesures individues sur l'illustration. Appliquez le dispositif d'étanchéité autocollant sur tous les bords de l'ouverture, et insérez délicatement la table de cuisson dans l'ouverture, de manière à ce que les boutons soient en avant. Sécurisez à l'aide des attaches comme le montre l'illustration.

INSTALLATION DU GAZ

REMARQUE IMPORTANTE

Les paramètres d'ajustement par défaut duprésent appleil figurent sur la plaque signalétique en dessous de l'appareil. Pour le type de gaz utilisé chez vous, contactez votre négociant en gaz agréé.

INSTALLATION & RÉGLEMENT DE SERVICE

La loi exige que l'installation et l'entretien de tous les apparciels à gaz se fassent par un technicien compétent conformément aux éditions actuelles des règlements uniformes ou de ceux adaptations à la région géographique dans laquelle ils doivent être installés :

• Réglementation en matière de sécurité liée à l'utilisation du gaz (installation & utilisation)
• Règlement de construction
  Normes nationales
• Règlements sur les installations électriques

L'installation et l'entretien de tout produit fonctionnant au gaz doivent être assurés par un technicien compétent en la matière ou par une personne détentrice d'un diplôme valide lui conférant une certaine compétence en ce qui concerne le travail qui lui est confié.

RACCORDEMENT AU GAZ

Le raccordement de la plaque à gaz au gaz naturel ou au gaz de petrole liquéfié doit se faire par un installateur qualifié. Les installateurs doivent veiller au respect scrupULEux des dispositions du code de pratique des normes nationales appropriées, de la Réglementation en matière de sécurité liée à l'utilisation du gaz, et du règlement de construction.

Pour toute opération de raccordement de l'appareil, reportez-vous à la plaque signalétique pour en savoir plus sur le type de gaz avec lequel cet apparéil fonctionne.

Remarques:

Les tuyaux flexibles peuvent s'utiliser dans des endroits où la température ambiente du tuyau n'excède pas 70^ . Ces tuyaux doivent être fabriqués conformément aux normes locales en vigueur.

Les tuyaux à gaz fabriqués pour être utilisés avec le gaz naturel NE DOIVENT PAS être utilisés avec le GPL.

Le tuyau ne doit pas etre écrasé ou coince, encore moins etre en contact avec des bouts pointus ou abrasifs.

À l'aide d'une solution fluidique de détction de fuite appropriée, vérifie au cas par cas chaque raccordement au gaz, en brossant la solution sur le raccordement.

La présence de bulles indique l'existence d'une fuite. Si tel est le cas, serrez l'in installation, puis vérifie a nouveau les fuites.

IMPORTANT!

Évitez d'utiliser une flamme nue pour vérifier l'existence d'eventuelles fuites.

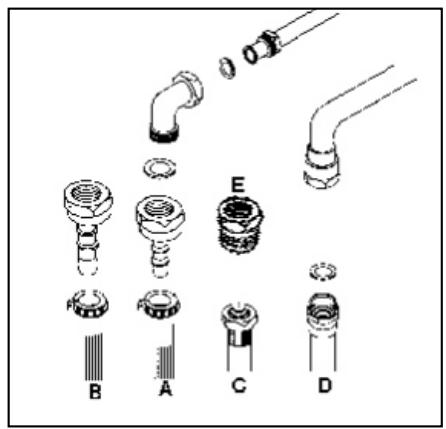

CHANGEMENT DE L'ORIFICE D'ADMISSION DE GAZ

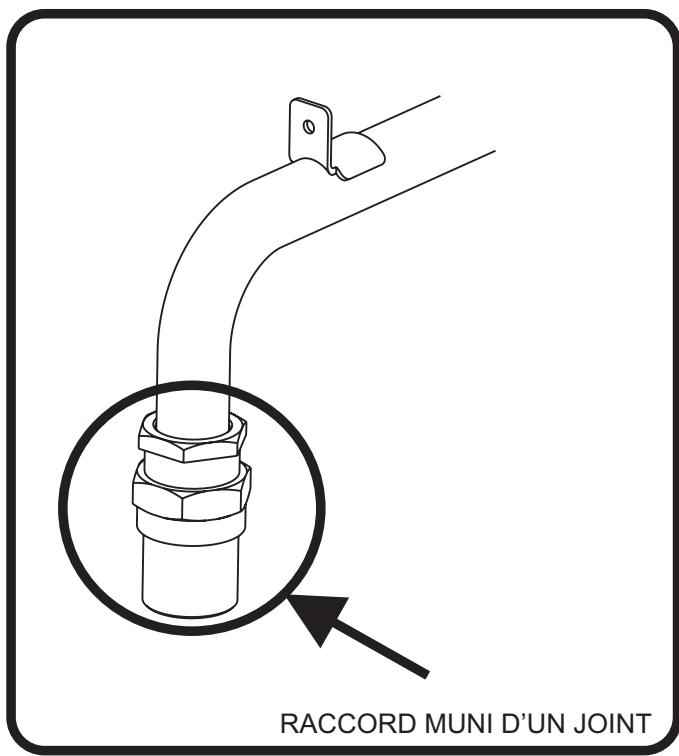

Au cours du processus de raccordement, le tuyau distributeur de gaz en provenance de l'arrière de la table de cuisson doit être complètement visible. Tout objet de branchement (écrou, tuyau, etc.) doit être placé avec une certaine attention afin d'éviter tout contact avec les parties susceptibles d'entrainer un chauffage. Il est fortement recommandé de bloquer tout accès au raccord de tuyauterie, lorsque la table de cuisson est en cours d'utilisation ou lorsque l'alimentation en gaz est ouverte.

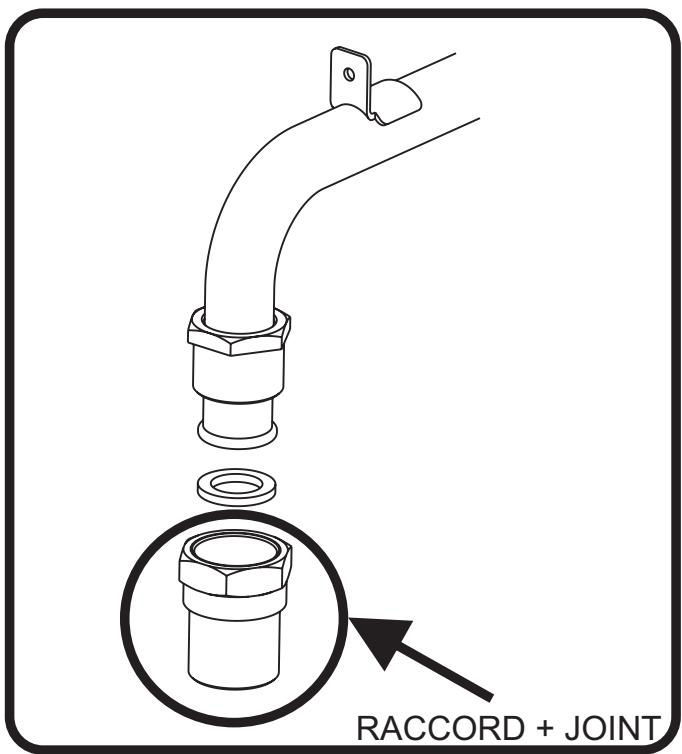

Au cours du processus de raccordement au gaz, le tuyau de l'appareil doit être stable contrairement à la partie raccordée (mécanique, GPL ou écrou GN) qui doit rester fixée. Entre deux raccordements, utilisez toujours les dispositifs d'étanchéité fournis.

Utilisez le raccord de tuyau flexible de type A pour les types de gaz propane-butane (GPL).
Utilisez le raccord de type B si vous vous trouvez en Espagne, Italie, Portugal, Grèce, France, et le raccord de tuyau flexible pour toute utilisation en Algérie.

• Utilisez le raccord de type C en Lettonie et au Luxembourg pour tout raccordement mécanique, avec un filetage extérieur de 1/2 (sur l'extrémité de l'appareil). Ce branchement peut également être utilisé de manière optionnelle dans certaines régions des pays comme la France, l'Algérie, l'Espagne, le Portugal et l'Italie.
• Utilisez le raccord de type C en Allemagne et en Belgique, avec un adaptateur IS07/IS022 supplémentaire. Aux Pays Bas, utilisez-le avec un adaptateur Besca additionnel, fourni dans le kit de rechange. Un exemple d'utilisation estprésenté dans le schéma E.
• Pour tous les types de gaz utilisant le raccord de type D au Royaume-Uni et en Irlande,
• Utilisez-le avec le filetage interieur de 1/2 (sur l'extrémité de l'appareil).

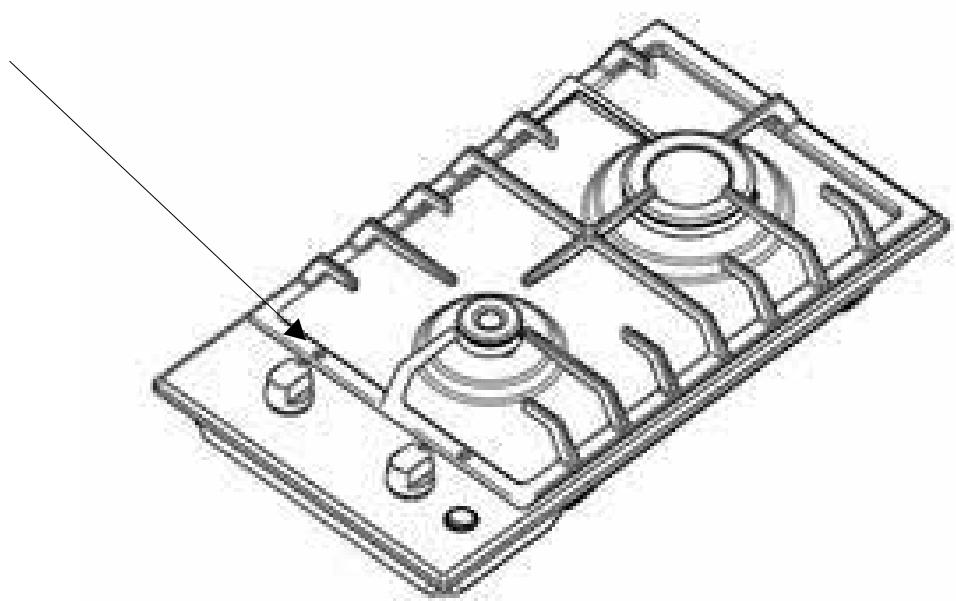

ATTENTION: le tuyau à gaz flexible ne doit ni passer derrière, ni être en contact avec des objets susceptibles de provoquer une combustion.

IMPORTANT

• L'appareil doit être installé, régulé et adapté pour fonctionner avec les autres types de gaz par un INGÉNIEUR QUALIFIÉ EN MATIÈRE D'INSTALLATION d'un tel apparéil.
• Le non-respect de la présente condition annulera la garantie.
• L'appareil doit être installé en conformité avec la réglementation en vigueur.
• Les ingénieurs chargés de l'installation doivent respecter les lois actuelles en vigueur concernant la ventilation et l'évacuation des gaz d'échéppement.
• Toujours débrancher l'appareil avant de procéder à tout travail de maintenance ou de réparation.
• Àprous le raccordement,procédez au test.
• Ce test peut être effectué en appliquant un liquide savonnoux à la connexion. Aucune bulle ne doit apparaître. Si des bulles apparaisent, vérifie le joint de connexion et refaites le test au besoin.
• Pour tous les raccordements au gaz, assurez-vous que les pieces de raccordement et les composantes de livraison de gaz sont en conformité avec les exigences locales et internationales.

ÉVITEZ DE RECOURRIR AUX FLAMMES NUES POUR VÉRIFIER D'EVENTUELLES FUITES DE GAZ

CONVERSION DE GAZ

REEMPLACEMENT DES INJECTEURS DES BRULEURS DE LA TABLE DE CUISSON

Le diamètre est marqué sur l'injecteur en centimes de millimètres. Sélectionnez les injecteurs à remplacer conformément à la "charte d'informations fournie avec l'injecteur". Pour remplaçer les injecteurs:

Enlevez les supports de casserole et les brûleurs de la surface de cuisson.

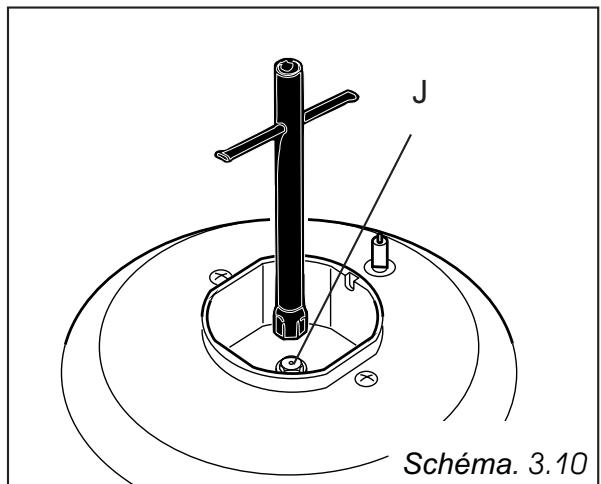

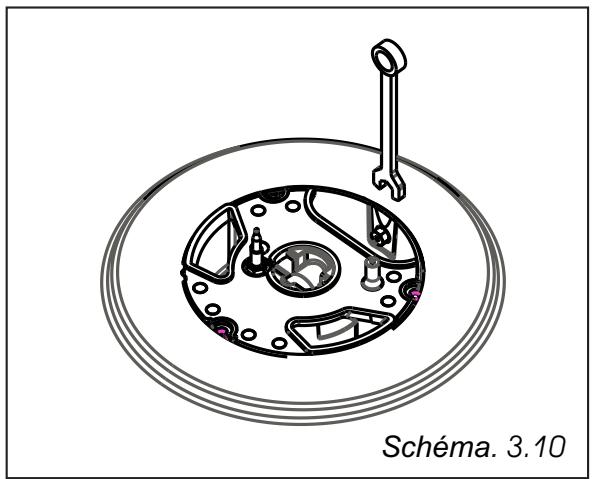

A l'aide d'une clé à molette, enlevez l'injecteur "J" (schémas 3.10 et 3.11) de son logement et remplacez-le par l'injecteur approprié en fonction du type de gaz (pour les tailles d'injecteur adaptations, reportez-vous au tableau en page 3).

AJUSTEMENT MINIMUM DU BRULEUR

Vérifiez pour voir si la flamme s'étend sur tous les ports de brûleur lorsque ce dernier est allumé avec le robinet à gaz régle à la position minimale. Si certains ports ne sont pas allumés, augmentez le niveau de réglage minimum du gaz.

Assurez-vous que le brûleur reste allumé même lorsque vous tournez rapidement le robinet à gaz de la position maximale à la position minimale. Si le brûleur ne reste pas allumé, augmentez le niveau de réglage minimum du gaz.

La procédure d'ajustement du niveau de gaz minimum est décrite ci-dessous :

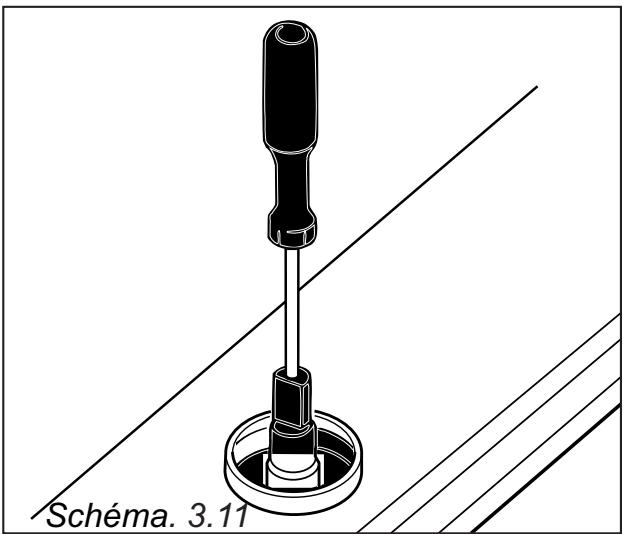

La vis de réglage se trouve à l'intérieur de l'arbre de commande ou sur la surface supérieure du bouton, à proximité de l'arbre de commande (Schéma 3.11):

À l'aide d'un tournevis de 3 mm de diamètre maximum, tournez la vis du robinet jusqu'à ce que le réglage de la flamme soit approprié.

Pour le réglage du GPL, serrez complètement la vis de réglage. Pour le GN, desserrez la vis de réglage de sorte que la longueur de la flamme soit comprise entre 4 et 5 mm à la position minimale.

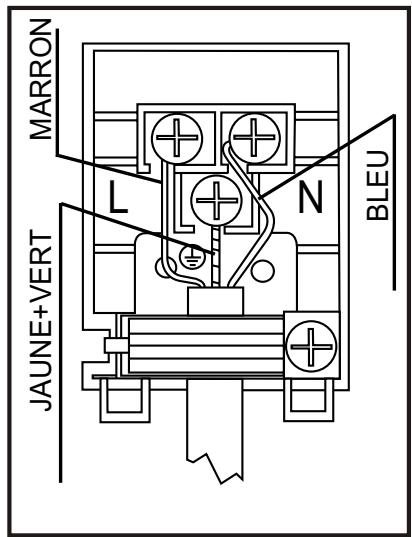

Branchement électrique

Avant de procéder au branchement électrique, vérifiez que:

• La capacité de transport du système et la prise sont adaptées à l'alimentation maximale de la table de cuisson.
• La tension indiquée sur la fiche signalétique est la même que la tension d'alimentation.
• Ne pas utiliser de réduction, d'adaptateurs ou de shunts, vous risqueriez de provoquer une surchauffe.

La prise est dotée d'une borne de terre.

SI LE CORDON D'ALIMENTATION EST ENDOMMAGE IL DOIT ETRE REMPLACE PAR LE FABRICANT, UN REPARATEUR AGREE OU TOUTE PERSONNE QUALIFIEE, AFIN D'EVITER TOUT DANGER!

Après le positionnement de la cuisine, assurez-vous que le bouton se trouve à la position d'arrêt "0" et branchez l'appareil.

Veuillez vérifier que la tension figurant sur la plaque signalétique est la même que la tension d'alimentation avant d'effectuer tout branchement.

L'appareil est livré avec un cordon d'alimentation et une fiche. Le remplacement du cable secteur doit se faire par un technicien agréé.

Mettez l'appareil hors service avant chaque entretien. Veuillez respecter scrupuleusement les diagrammes de rebranchement. La mise à la terre protectrice doit être raccordée à la borne marquee.

Lors de l'installation, vérifie si les cables isolés sont utilisés.

Utilisation de vos brûleurs à gaz

Allumage manuel et contrôle des brûleurs à gaz

Pour allumer l'un des brûleurs, approchez une bùchette d'allumette, une longue allumette, ou toute autre aide manuelle vers sa circonférence supérieure et poussez le bouton de contrôle correspondant, puis tournez dans le sens antihoraire. Pour effectuer un réglage moyen de la flamme, tournez le bouton de contrôle entre la position maximale (grosse flamme) et la position minimale (petite flamme).

Les petits diagrammes qui se trouvent sur le panneau de contrôle indiquent le brûleur à gaz en cours d'utilisation.

Allumage à travers le bouton de la table de cuisson (microrupteur):

Appuyez sur le bouton de la table de cuisson que vous souhaitez faire fonctionner et tournez le bouton dans le sens antihoraire. Le microrupteur qui se trouve sous le bouton produit automatiquement des étincelles à travers la bougie d'allumage du brûleur. Continuez à appuyer sur le bouton jusqu'à ce qu'une flamme stable apparaisse sur le brûleur.

Dispositif de sécurité contre les flumes:

Les tables de cuisson dotées d'un dispositif d'échec de flames assurent la sécurité lorsqu'la flamme s'éteint accidentellement. En pareille situation, le dispositif bloquera les canaux utilisés par les brûleurs à gaz et évitera toute accumulation de gaz non brûlé. Patientez 90 secondes avant de rallumer un brûleur à gaz éteint.

Durée nécessaire pour armer la sécurité du gaz pendant l'illumage: 3 secondes maximum

Durée nécessaire pour désarmer la sécurité du gaz une fois la flamme éteinte: pas plus de 90 secondes.

Pour allumer le brûleur à gaz doté d'un dispositif de sécurité contre le gaz :

Poussez le bouton de contrôle et tournez-le dans le sens anti-horaire jusqu'à ce qu'il attaigne la position de flamme au « maximum »

Allumer à l'aide d'allumeur-étincelle: Si vous table de cuisson est équipée d'un bouton allumeur-étincelle, appuyez sur le bouton de la table de cuisson et tournez le bouton sur une position de votrechoix tout en appuyant sur le bouton d'allumage. Lorsque vous appuyez sur le bouton allumeur-étincelle, des étincelles se forment automatiquement entre l'allumeur-étincelle et le brûleur, et le brûleur s'allume en conséquence. Dès que le brûleur est allumé vous pouvez relâcher le bouton allumeur-étincelle.

□ Approchecz une allumette ou utilisez un bouton d'allumage électrique si disponible et maintenez le bouton de contrôle appuyé pendant 10 secondes maximum.
Relâchéz le bouton de contrôle et veilsz à ce que le brûleur à gaz reste allumé. Dans le cas contraire, reprenez la procédure.

Recommendations:

Votre table de cuisson a des brûleurs de diamètres différents. Le moyen le plus économique d'utiliser le gaz consiste àCHOISIR les brûleurs à gaz aux tailles correspondantes à celles des réciPIents de cuisson et à ramener la flamme à la position minimale une fois le point d'ébullition atteint. Il est recommendé de toujours couvrir votre récipient de cuisson.

Pour une performance maximale des principaux brûleurs, utilisez les réciponents ayant les diamètres à fond plat ci-après :

Brûleur rapide

: 22- 26 cm

Brûleur moyen

: 14-22 cm

Brûleur auxiliaire

: 10-18 cm

Lorsque les brûleurs ne sont pas en cours d'utilisation pendant des périodes prolongées, veuillez toujours mettre le principal bouton de contrôle du gaz à la position d'arrêt.

ATTENTION:

Utilisez uniquement des casseroles à fond plat et assez épais.

Veillez à ce que la base de la casserole soit sèche avant de la placer sur les brûleurs.
La température des parties exposées peut être élevée lorsque l'appareil est utilisé. C'est pourquoi il est impératif de tener les enfants et les animaux hors de portée des brûleurs pendant et après la cuisson.
Aprèsutilisation,la plaque de cuisson restetreschaudependant une longue durée.Nepas la toucher et ne pas placer d'objects dessus.
Évitez de mettre couteaux, fourchettes, cuillères, et couvercles sur la table de ciisson car ils deviendront chauds et pourraient entraîner des brûlures graves.
Les marques de flèche sur les supports de casserole en fer indiquent la bonne position du support de casserole sur la table de cuisson. Veiliez à ce que le support de casserole soit placé sur la table de cuisson de sorte que le côté compteant des marques de flèche resté devant.

Nettoyage :

Avant de nettoyer, débranchez l'appareil et retirez la prise de courant.

Bouchons du brûleur:

Périodiquement, lavez les supports de casserole émailés, les couverclés émailés, les têtes de brûleur avec de l'eau chaude savonneuse, puis rincez et séchez bien. Àpres un bon séchage, remettez-les correctement à leurs emplacements respectifs.

Parties émailées:

Afin que la table de cuisson reste toujours neuve, nettoyez-la régulièrement avec de l'eau tiède et savonneuse, puis séchez-la avec un chiffon doux. Ne pas les laver lorsqu'elles sont encore chaudes, et ne jamais utiliser de poudres ou matériaux nettoyants abrasifs. Ne pas laisser de vinaigre, café, lait, sel, eau, citron, ou jus de tomate en contact prolongé avec les parties émaillées.

Acier inoxydable :

Les parties en acier inoxydable doivent être nettoyées fréquemment avec de l'eau chaude savonneuse et une éponge douce, puis être séchéées avec un chiffon doux. Ne jamais utiliser de poudres ou matériaux nettoyants abrasifs. Ne pas laisser de vinaigre, café, lait, sel, eau, citron, ou jus de tomate en contact prolongé avec les parties en acier inoxydable. Ne jamais utiliser de dispositif de nettoyage à vapeur pour nettoyer la table de cuisson.

Si vous appeareil est régle en usine pour être alimenté au gaz naturel avec Tuyau TFEM :

Pour raccorder votre plaque avec un tuyau de raccordement TFEM, ne demontez pas le raccord ni son joint déjà installés sur l'arrivée de gaz.

Assurez vous que le tuyau que vous utilisez est conforme à la norme NF D36-121.

AVERTISSEMENT: APRES AVOIR EFFECTUE LE BRANCHEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L EAU SAVONNEUSE.

LPG:

Si vous appeareil est régle en usine pour être alimenté au gaz butane :

Si vous souhaitez utiliser un tuyau de raccordement TFEM adapté OU

Si vous souhaitez changer le mode d'alimentation et brancher votre plaque au gaz naturel avec un tuyau de raccordement TFEM

Utilisez le raccord fourni avec les pièces de rechange. Assurez vous que le tuyau que vous utilisez est conforme à la norme NF D36-121. Utilisez toujours un joint entre le raccord et l'arrivée de gaz.

AVERTISSEMENT: APRES AVOIR EFFECTUE LE BRANCHEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L EAU SAVONNEUSE.

Le symbole qui figure sur le produit ou sur son emballage indique que leedit produit peut ne pas etre traité de déchet menager. Il doit etredéposé dans un centre de collecte approprié pour le recyclage des équipements electriques et electroniques. En garantissant l'élimination correcte de ce produit, vous évitez des effets négatifs sur l'environnement et la santé humaine qui peuvent etre causés par une élimination incorrecte de ce produit. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures menagères ou le magasin où vous avez acheté le produit.

VESTEL FRANCE
17 RUE DE LA COUTURE PARC D'AFFAIRES SILIC 94563 RUNGIS-FRANCE
