MODE D'EMPLOI WLPP4GN WESTLINE

Notre but est de vous proposer des produits de qualité qui répondent à votre attente, fabriqués dans des usines modernes, où chaque produit a subi des tests de qualité.

Cette notice contient toutes les informations nécessaires pour l'installation et l'utilisation de votre nouvelle plaque de cuisson.

Avant de commencer à utiliser votre nouvelle plaque de cuisson, nous vous suggérons de dire attentivement cette notice, car elle contient tous les renseignements de base pour une installation correcte et fiable, une bonne utilisation et un entretien régulier de votre plaque de cuisson. Cette plaque doit être installée uniquement par un professionnel qualifié conformément aux normes de sécurité et aux lois en vigueur. N'essayez jamais de réparer votre apparéil vous-même.

Déclaration de conformité CE

Cette plaque est destinée uniquement à un usage domestique à l'intérieur d'une habitation (excluant les utilisations professionnelles). Toute autre utilisation (le chiffage d'une piece par exemple) est considérée comme inappropriée et dangereuse.

Cette plaque a ete conque, construite, et commercialise conformement aux:

Consignes de sécurité de la directive 2009/142/CE portant sur le « gaz » ;

Consignes de sécurité de la directive 2006/95/CE portant sur la «asse tension » ;

Consignes de sécurité de la directive 2004/108/CE portant sur l' « EMC »;

Attention : Notre plaque de cuisson est équipée dorénavant d'un dispositif de sécurité au niveau de chacun des brûleurs.

Il s'agit de la sécurité thermocouple, qui répond à une nouvelle réglementation sur les brûleurs gaz.

Ce dispositif est une sécurité qui permet de couper l'arrivee du gaz ,au niveau de chaque bruleur : si la flamme s'eteint , en cas de debordement d'un liquide sur le bruleur ou en cas de courant d'air par exemple, si la manette est tournée accidentellement

Pour allumer un brûleur:

Tournez la manette du bruleur gaz sur la position maximum.

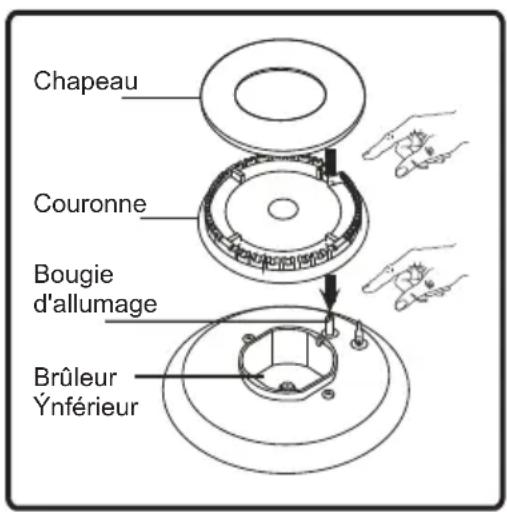

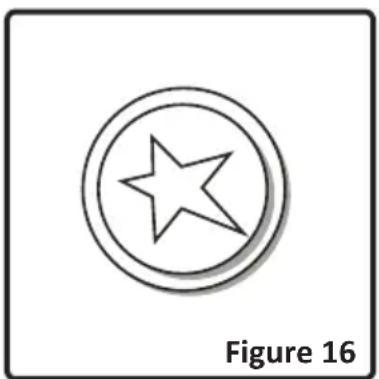

Allumez le gaz en à l'aide d'une allumette ou à l'aide du bouton d'allumage si vous plaque en est équipée, et maintenez la manette enforcée pendant quelques secondes (maximum 10 secondes)

Relâchez la manette et assurez-vous que le brûleur reste allumé.

Si vous brûleur ne reste pas allumé, attendez quelques instants (environ 40 secondes) et répétez la procédure.

TABLE DES MATIÈRES

1. CHARACTERISTIQUES TECHNIQUES

2. CONSIGNES DE SECURITE

Consignes generales

Consignes d'installation

Pendant l'utilisation

Pendant le nettoyage et l'entretien

Sécurité des enfants

3. INSTALLATION

3.1 Environnement d'installation de votre plaque
3.2 Découpe du plan de travail
3.3 Raccordement au gaz
3.4 Changement de gaz

4. UTILISATION

4.1 Utilisation des brûleurs gaz
4.2 Utilisation des plaques électriques

5. NETTOYAGE ET ENTRETIEN

6. SERVICE APRES-VENTE ET TRANSPORT

6.1 Avant de contacter le Service après vente
6.2 Informations relatives au transport

7. TABLEAU DES INJECTEURS

1. CHARACTERISTIQUES TECHNIQUES

PLAQUE GAZ

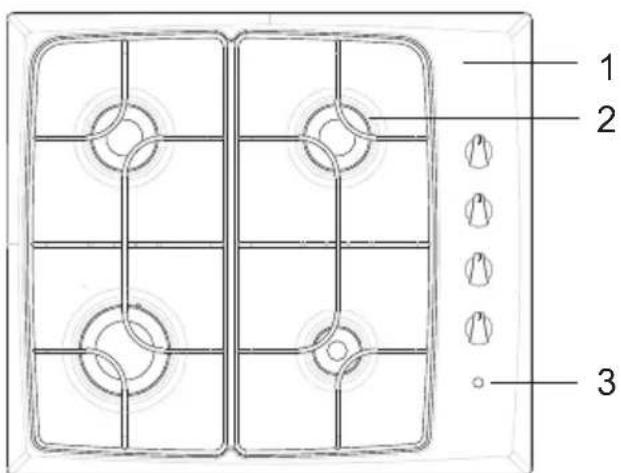

1.Manette de commande
2.Bruleur gaz
3. Bouton électrique d'allumage pour les brûleurs gaz

Attention: Cette notice a ete conque pour plusieurs modetes.

2. CONSIGNES DE SECURITÉ

LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D'UTILISER VOTRE APPAREIL DE CUISSON, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE. Cette notice est conçue pour plusieurs modèles. Notre apparéil de cuisson n'est peut-être pas équipé de toutes les caractéristiques décrites dans cette notice. Veuillez contrôle dans la notice les caractéristiques dans les paragraphs compteant des images.

Consignes de sécurité générales

• La fabrication de votre apparéil de cuisson respecte toutes les normes et réglementations nationales et internationales en vigueur en la matière.
• Les travaux de maintenance et d'entretien doivent être effectuels exclusivement par des techniciens qualifiés. Les travaux de réparation et d'entretien effectuels par des personnes non qualifiées vous exposer à des dangers. Ne modifies pas les specifications de votre apparéil de cuisson de chaque manière que ce soit. N'effectuez pas vous-mêmes les réparations au risque de vous exposer à un danger comme une électrocution.
• Avant l'installation, assurez-vous que les conditions de distribution locale (selon votre apparéil : nature et pression du gaz, tension et fréquence de l'électricité) sont compatibles avec les caractéristiques indiquées sur la plaque signalétique de votre apparéil de cuisson. En cas de dommage provoqué par un branchement ou une installation inadaptée, la garantie ne sera pas valide.
• Pour les apparèils électriques : La sécurité électrique de votre apparéil de cuisson n'est garantie que s'il est branché à une alimentation électrique avec terre, conforme aux normes de sécurité électrique en vigueur. Si vous n'étés pas sur de votre installation électrique avec terre, consultez unElectricien qualifié.
• ATTENTION: Voiture appeareil de cuisson est conçu uniquement pour la cuisson des alimentes et il est prevu uniquement pour un usage domestique. Il ne doit absolument pas etre utilisé a d'autres fins, par exemple, dans un environnement commercial ou pour le rechauffage d'une salle. La responsabilité du fabricant ne saurait etre engagée en cas de dommages liés à une utilisation inappropriée, incorrecte, ou négligente.
• Cet apparéil de cuisson ne doit pas être utilisé par des enfants de moins de 8 ans, ou par des personnes dont les capacities physiques, sensorielles ou mentales sont limitées, ou manquant d'expérience ou de connaissances requises, les empêchant d'utiliser cet apparéil de cuisson sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions d'une personne responsable leur assurant une utilisation de l' apparéil de cuisson sans danger, après une explication des risques auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l' apparéil de cuisson. Les opérations de nettoyage et d'entretien effectués par des enfants doivent se faire sous

la supervision d'une personne responsable.

• Cet apparéil de cuisson n'est pas connecté à un dispositif de d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur. Une attention particulière doit être accordée aux exigences concernant la ventilation.
• Si au bout de 15 secondes le brûleur gaz ne s'est pas allumé, fermez la manette du brûleur concerné, ouvre la porte de la cuisine et attendez au moins une minute avant d'essayer de le rallumer à nouveau.
• Ces instructions ne sont valides que si le symbole du pays est sur votre apparéil de cuisson. Si le symbole du pays n'est pas sur votre apparéil de cuisson, il importe de se référer aux instructions techniques fournissant les informations nécessaires relatives aux conditions d'utilisation particulières.

• MISE EN GARDE : L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintainus à l'écart sauf s'ils sont constamment supervisés. AVERTISSEMENT: Pendant l'utilisation, tous les éléments accessibles de votre apparéil de cuisson deviennent chauds, et gardent pendant un certain temps leur température élevée, même quand l' apparéil de cuisson est arrêté. Ne touche pas les surfaces chaudes (manettes et poignée du four comprise) et empêchez les enfants de moins de 8 ans d'approcher de l' apparéil de cuisson. Il est recommendé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher.

• AVENTISSEMENT: Ne laissez pas votre apparéil de cuisson sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre apparéil de cuisson et couvre la casserole ou la poële avec un couvercle, afin d'étosuffer la flamme. Si vous avez une hotte, ne jamais labitset en route sans surveillance quand

2. CONSIGNES DE SECURITÉ

vous faites chauffer de l'huile. Ne laissez pas de matière inflammable pres de votre apparéil de cuisson lorsqu'il fonctionne.

• MISE EN GARDE: Danger de feu: Ne jamais placer d'objets sur la plaque de cuisson.
• AVENTISSEMENT: Risque d'incendie: Ne rangez pas d'objets sur les surfaces de cuisson et ne rangez aucun contenant pressurisé tel que les aérosols, les matériaux inflammables (objets en papier, en plastique et en tissu), dans le tiroir placé sous le four ou sous la plaque de cuisson. Les ustensiles de cuisine en plastique en font également partie (ainsi que les manches d'ustensiles).
• MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocoléctrique.
• AVERTISSEMENT: Si votre apparéil de cuisson est équipé d'un plan de cuisson en verre (vitre ou induction) et si la surface est fissurée, mettez les manéttes sur "0" pour éviter un eventuel choc électrique. De même, si des fissures apparaisent sur les plaques électriques, il est impératif d'arrêter immédiatement l'alimentation électrique afin de prévenir toute electrocution.

• Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Si votre apparéil de cuisson est équipé d'un couvercle, ce couvercle doit être soulevé avant la mise en fonction des zones de cuisson. Avant de reférer le couvercle, il faut s'assurer que l' apparéil de cuisson a bien refroidi. Les couvercles en verre peuvent se casser lorsqu'ils sont chauffés. Éteignez tous les brûleurs avant de fermer le couvercle.

• Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minuteurie extérieure ou par un système de commande à distance séparé. Notre apparéil de cuisson ne doit jamais être branché sur une rallonge, sur une minuteurie extérieure, une prise triplite ou un système de commande à distance séparée ou tout autre dispositif qui mettrait l' apparéil sous tension automatiquement.

• N'utilisez pas des produits de nettoyage abrasifs, des crèmes caustiques, des éponges abrasives ou des grattoirs métalliques pour nettoyer tous les éléments de votre apparéil de cuisson (verre, émail, inox, plastique et peinture), car cela raierait les surfaces, et pourrait entraîner l'éclatement des surfaces en verre ou la destruction des autres éléments de votre apparéil de cuisson. Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.
  N'utilise pas de nettoyeurs à vapeur pour nettoyer votre apparéil de cisson.
• Toutes les mesures de sécurité possibles ont été prises pour garantir votre sécurité. Pour éviter de casser les éléments en verre, vous doivent faire attention de ne pas les rayer pendant le nettoyage. Evitez aussi de taper ces surfaces en verre ou de laisser tomber des accessoires dessus, et de monter sur le verre (dans le cas d'un travail au-dessus de votre apparéil de cuisson).
• Ne faites aucune pression sur le fil électrique (si équipé) lors de l'installation de votre apparéil de cuisson. Assurez-vous aussi que la cable n'est pas coincideurrière vous apparéil de cuisson. Si le cable d'alimentation est endommagé, il doit être remplace par un cable représentant les mêmes caractéristiques que celui d'origine, et ceci par un technicien qualifié afin d'éçarter tout danger.

Avertissements d'installation

• N'utilisez votre apparéil de cuisson que lorsque l'installation est terminée.
• Voiture appliceil de cuisson doit ettre installé et mis en service par un technicien qualifié. Le fabricant décline sa responsabilité pour tout dommage resultant d'un mauvais emplacement ou de l'installation de votre appliceil de cuisson par un technicien non qualifié.

2. CONSIGNES DE SECURITE

• Àpres avoir déballé votre apparéil de cuisson, vérifie soigneusement si celui-ci n'a pas été endommagé pendant le transport. En cas de dommage, ne l'utilise pas et contactez immédiatement votre Revendeur. Etant donné que les matérielux d'emballage (polystyrene, nylon, agrafes, etc...) peuvent être dangereux pour les enfants, veuilles les rassembler et les éliminer immédiatement (mettez-les dans les conteneurs spécifiques pour le recyclage)
• Protégez votre apparéil de cuisson contre les effets atmosphériques. Ne l'expose pas au soleil, à la pluie, la neige, la poudre, etc.
• Les matériaux entourant l'appareil (meubles) doivent être capables de supporter une température minimale de 100^ .

Lors de l'utilisation

• Ne placez pas de matériaux inflammables ou combustibles à proximé de votre apparéil de cuisson pendant son fonctionnement.
• Toujours utiliser des gants de cuisine pourmettre ou retirer les plats de cuisson du four.
• Ne laissiez pas votre apparéil de cuisson sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre apparéil de cuisson et couvre la casserole ou la poèle avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotte, ne jamais la metre en route sans surveillance quand vous faites chauffer de l'huile. Ne laisssez pas de matière inflammable pres de votre apparéil de cuisson lorsqu'il fonctionne.
• Toujours poser les ustensiles de cuisson au centre de la zone de cuisson et positionner les poignées de telle sorte qu'elles ne puissant pas gérer ou être atrapées par un enfant.
  N'utilisez pas les zones de cuisson avec des casseroles vides ou sans casseroles.
• Sur les plaques électriques, utilisez uniquement des ustensiles à fond plat.
• Sur les dessus vitro et inductions, ne coupez pas du pain sur le verre. Le plan de travail en verre ne doit pas ettre utilise comme surface de travail. Faites attention de ne pas poser sur la dessus des reciplents qui pourraient abimer le verre. Des reciplents ayant des bords tranchants peuvent rayer la surface du dessus et l'endommager. Un conseil, essuyez systematiquement le dessous des casseroles avec un chiffon avant de les poser sur la surface en verre, ceci afin d'enlever des microparticules sous le reciplient, qui risqueraient de rayer le verre.
• Sur les dessus vitro, utilisez uniquement des ustensiles à fond plat.
• Sur les dessus induction, utilisez uniquement des ustensiles à fond plat spécifique pour l'induction (indiqué sous l'ustensile par le Fabricant).
  Il est possible que vous entendiez un petit bruit à la mise en marche d'une zone de ciisson.
• Les utilisateurs qui utilisent un pacemaker implanté, doivent tener la partie supérieure de leur corps à au moins 30 cm des zones de cuisson à induction allumées.
• Si vous n'avez pas l'intention d'utiliser votre apparéil de cuisson pendant une longue période, nous vous conseillons de le débrancher électriquement. Veillez aussi fermer en même temps le robinet de gaz (pour les apparéils de cuisson à gaz).
• Si vous ne vous servez pas pendant un certain temps des vos plaques électriques, il sera nécessaire demettre un peu d'huile dessus afin d'éviter qu'elles ne rouillent (plaque en fonte).

2. CONSIGNES DE SECURITE

Assurez-vous toujours que les manettes de commande de votre apparéil de cuisson sont toujours à la position « 0 » lorsque vous apprieil de cuisson n'est pas utilisé.
- ATTENTION: L'utilisation d'un apparéil de cuisson à gaz produit de la chaleur, de l'humidité, des odeurs et des produits de la combustion gaz dans la piece au sein de laquelle est installée votre apparéil de cuisson. Assurez-vous que la cuisine est bien ventilée lorsque l' apparéil de cuisson fonctionne, laissez les ouvertures ouvertes ou bien installez un dispositif de ventilation mécanique (genre hotte aspirante mécanique. Pour les apparéils de cuisson avec énergie électrique, la cuisson produit aussi de l'humidité et des odeurs. Il sera nécessaire d'inverterer aussi un dispositif de ventilation mécanique
- Une utilisation prolongée de votre apparéil de cuisson peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée.

Pendant le nettoyage et l'entretien

• Arrêtez toujours le fonctionnement de votre apparéil de cuisson avant le nettoyage ou l'entretien, en le débranchant, ou en éteignant l'interrupteur principal.
• Ne retirez jamais les boutons de commande pour nettoyer le panneau de commande.
  N'tilisez jamais de nettoeur vapeur pour nettoyer les éléments de votre apparéil de ciisson.

DANS L'OPTIQUE DE MAINTENIR L'EFFICACITE ET GARANTIR LA SECURITE DE VOTRE APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER LES PIECES D'ORIGINE ET D'APPELER NOS REPRESENTANTS EN CAS DE BESOIN.

3. INSTALLATION

Cette plaque de cuisson moderne, fonctionnelle et pratique, fabriquée avec les mêleurs pieces et matériaux, saura répondre à vos besoin sous tous les aspects. Avant d'utiliser votre plaque de cuisson, lisez attentivement cette notice afin de connaître l'ensemble de ses fonctions, et obtenir les mêleurs résultats possibles. Pour une installation correcte, tenez compte des recommendations suivantes pour éviter tout problème ou toute situation dangereuse. Elle doit aussi être lue par le technicien qui doit installer la plaque de cuisson.

Faîtes appel à un service agrée pour installer votre plaque de cuisson

Après avoir sorti la plaque de cuisson et ses accessoires de l'emballage, vérifie que la plaque ne présenteaucundéfaut. En cas de suspicion d'un défaut, n'utilisez pas la plaque et contactez immédiatement un technicien qualifié ou le magasin vendeur. Cette plaque a étéconçueafind'être encastrée dans un plan de travail. Elle se connecte à une source électrique à l'aide du cable prévu à cet effet. L'utilisateur de cet appeareil est également responsablede l'installation et de la mise en marche, conformémentà cette notice, selon les normes de sécurité et les normes en vigueur.

3.1 Environnement d'installation de votre plaque de cuisson

• Notre plaque de cuisson doit être installée et utilisée dans un endroit où il y aura toujours une ventilation efficace. La combustion du gaz est possible grâce à l'oxygène de l'air. Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient evacués conformément à la reglementation en vigueur. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse être utilisé dans cet environnement. Le flux d'air moyen doit entra par des ventilations installées sur les murs en contact direct avec l'extérieur (voir dessin ci-dessous)
• Pendant son fonctionnement, cette plaque de cuisson nécessite 2m / h d'air par kW.3

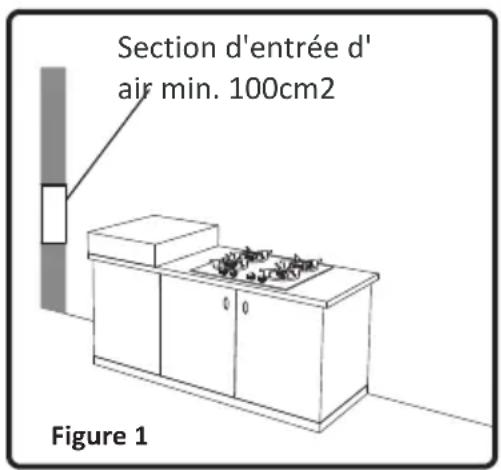

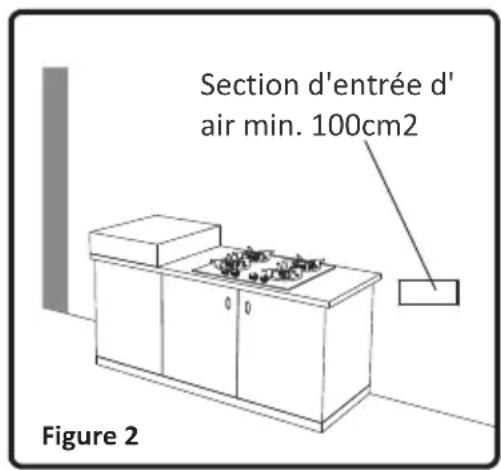

• Le flux d'air doit enter par le bas (mini 100cm^2 ) et sortir par le haut (mini 100cm^2 ). Ces ventilations doivent avoir donc une surface minimum de 100cm^2 , efficace pour le passage de l'air. Ces ventilations doivent être ouvertes et jamais bouchées. Elles doivent de préférence être situées pres de l'arrière de la plaque de cuisson (pour l'arrivée d'air fig. 1 et 2) et à l'opposé des gaz brûlés occasionnées par la cuisson (pour l'évacuation), c'est à dire à 1.80m au moins au-dessus du sol. S'il est impossible d'ouvrir ces ventilations vers l'extérieur, à l'endroit où la cusinière est installée, l'air nécessaire peut également provenir d'un autre endroit à condition qu'il soit correctement ventilé et qu'il ne s'agisse ni d'une,chambre à coucher, ni d'un endroit dangereux.

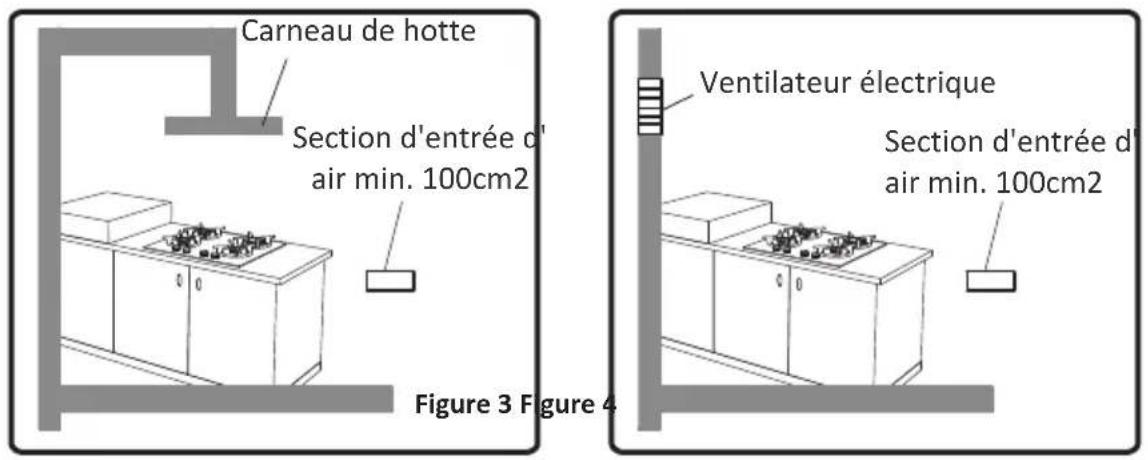

Evacuation des gaz brulés

Il est conseilé d'installer, soit une hotte d'évacuation directement reliée à un conduit qui donne directement à l'extérieur (fig. 3), soit un ventilateur électrique installé sur la fenêtre ou le mur extérieur (fig. 4) pour evacuer les gaz brûlés directement vers l'extérieur. La puissance du ventilateur électrique doit être calculée afin de pouvoir renouveler l'air de la cuisine 4 à 5 fois par heures.

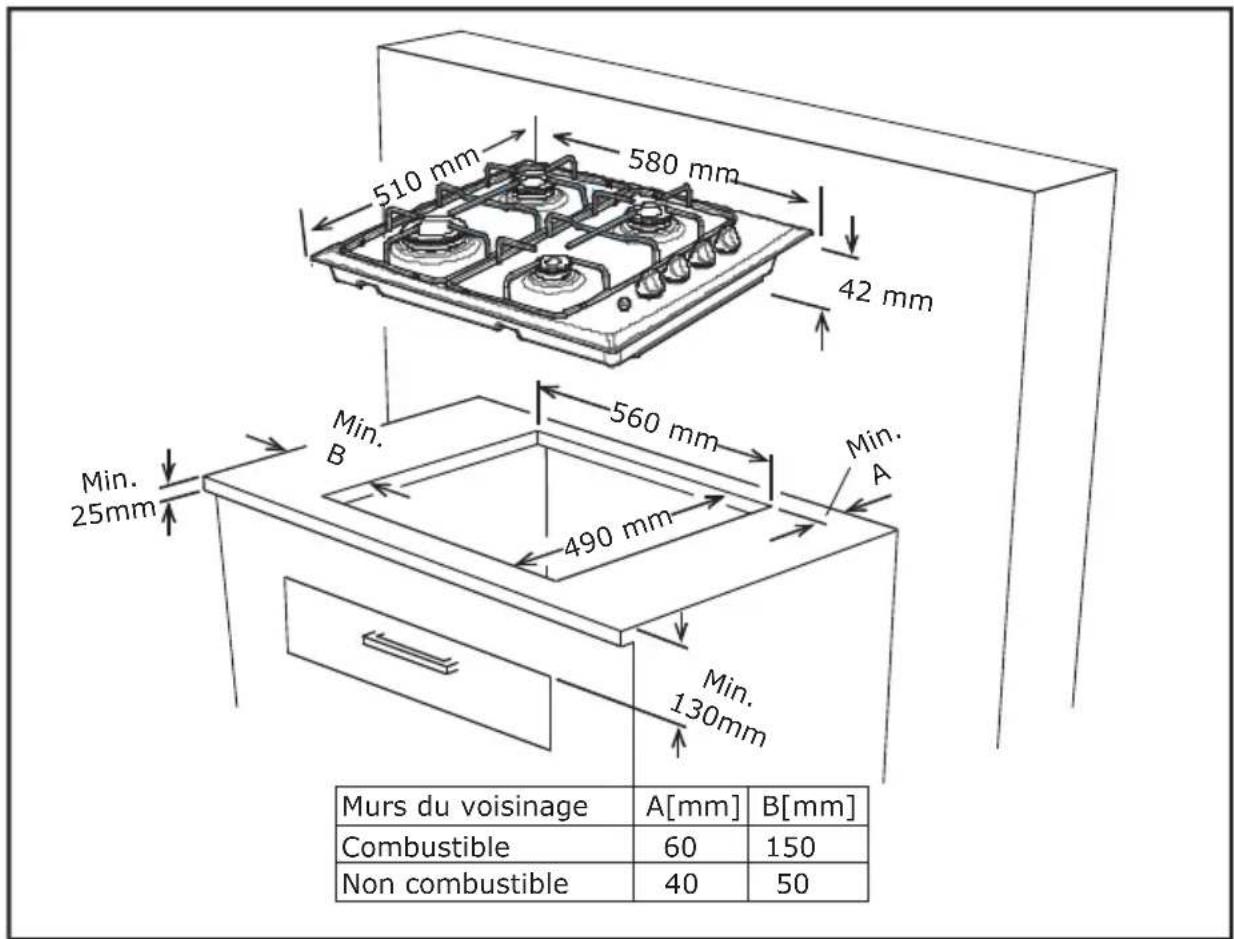

3.2 Découpe du plan de travail

La plaque de cuisson est fournie avec un joint spécial destiné à empêcher toute infiltration de liquide sous le plan de travail. Découpez le plan de travail selon les dimensions individues dans le schéma. Appliquez le joint autoadhésif sur le pourtour de cette découvert, puis encastrez délicatement la plaque dans ce même espace, de façon à ce que les manettes soient du bon côté. Fixez correctement en serrant les pattes de fixation, comme indiqué dans le schéma. L'épaisseur du plan de travail doit être conforme aux dimensions individues dans le schéma ci-dessous. Dans le cas d'une épaisseur inférieure aux "20 mm" indiqués, il est possible d'insérer des entreprises en bois entre les fixations et le dessous du plan de travail. Si l'épaisseur du dessus est supérieure aux "50 mm" indiqués, il faudra tailler le plan de travail afin que les pattes de fixations puissant s'y logger.

Il est impératif de laisser un espace entre la plaque de cuisson et les éléments indiqués ci-dessous

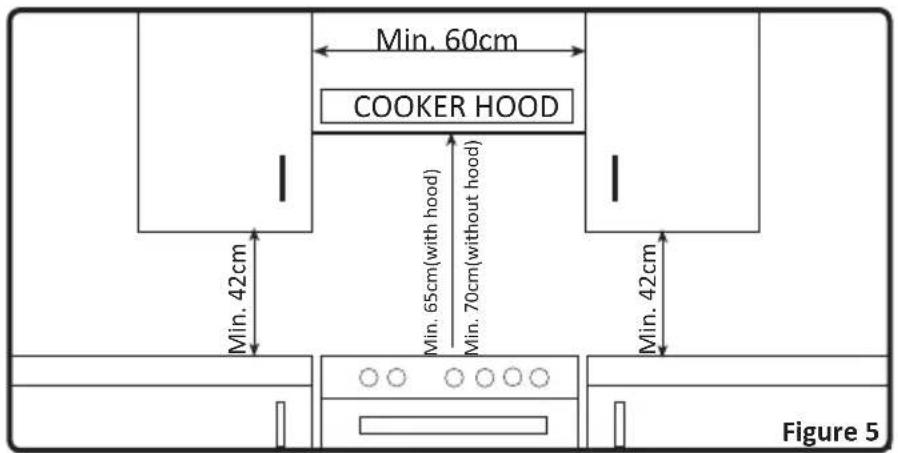

• 1 cm entre les cotés de la plaque et tout matériel combustible
• 7 cm entre la plaque des placards et des étagères situés en hauteur.
  -6,5 cm de la hotte aspirante.

La hauteur minimum entre le plan de cuisson et la hotte (ou les éléments muraux) doit être située d'au moins 65cm du plan de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus du plan de cuisson ne doit pas être inférieure à 70cm

• Les meubles doivent être fabriqué avec un matériel résistant à une température attignant 90^ .

3.3 Raccordement au gaz

Branchement gaz et vérification des fuites

Le branchement gaz de la plaque de cuisson doit également être fait selon les normes en vigueur par un technicien qualifié (article 10 de l'arrêté du 02-08-1977 et aux règles de l'art D.T.U 61-1 impoasant sur l'extrémité de la canalisation la présence d'un robinet de commande pour le gaz naturel un détendeur-declencheur conforme à la norme NF D 36-303. Ce robinet de commande permet de couper l'alimentation en gaz lorsque La plaque n'est pas utilisée).

Vérifiez tout d'abord quel est le type de gaz installé sur la plaque de cuisson. Cette information est indiquée par une étiquette collée à l'arrière de la plaque de cuisson (d'origine, la plaque de cuisson est équipée d'injecteurs pour la gaz naturel). Vous trouverez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques. Vérifiez que la pression du gaz d'entrée soit conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer le minimum de consommation de gaz. Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée. Nous vous recommendons de contacter le service après vente afin d'effectuer ces mesures et réglages.

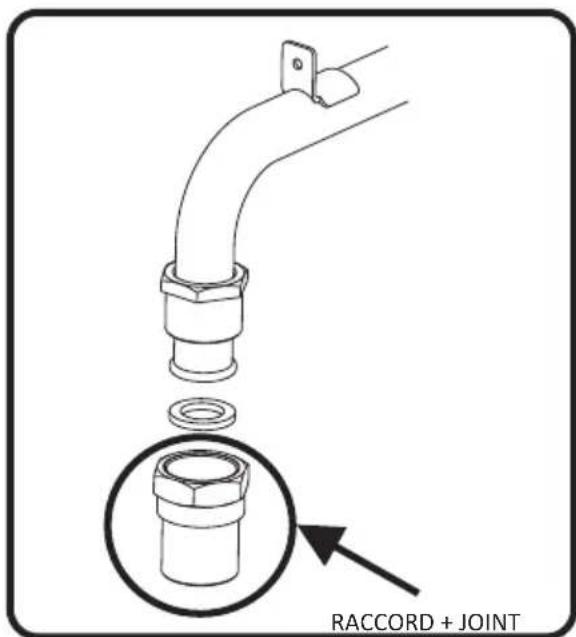

Branchement gaz butane (G30) - propane (G31)

Le technicien devra tout d'abord vérifier le réglage gaz de votre plaque de cuisson. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane. L'installation doit obligatoirement être faite avec un tuyau gaz spécifiqueTFEM butane/propane (Normes NF D 36112 ou NF D 36125) (tuyau flexible à embouts mécaniques) suivants les normes « produits encastrables» Idratres impontalet aleorisée est de 1,5m. Il est

surveiller la date limite de péremption indiqué sur le tuyau et le changer avant cette date pour assurer la sécurité

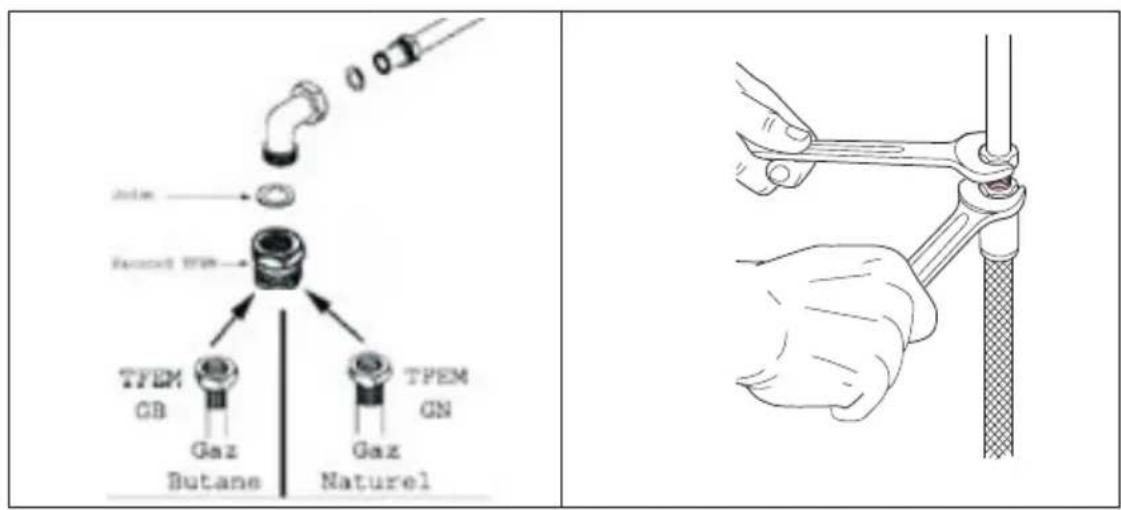

Branchement gaz naturel (G20/G25)

Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36100 / 36103 / 36121 et brancher la plaque selon les normes en vigueur.

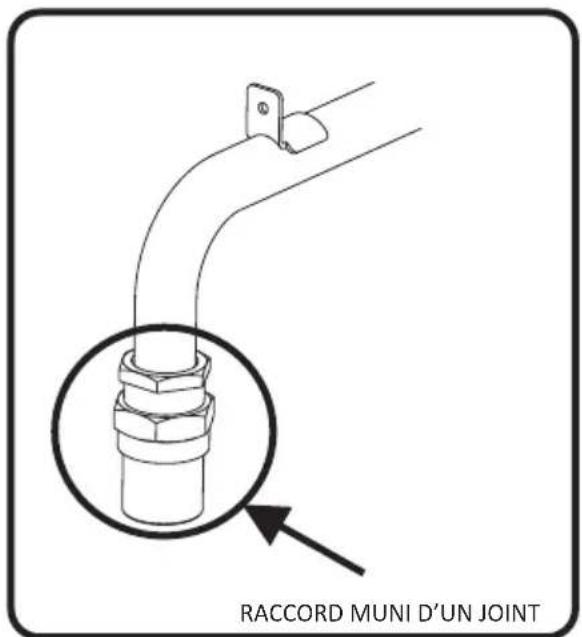

Points à respecter lors de la connexion du tuyau alimentation gaz :

Aucune partie du tuyau ne doit entre en contact avec une surface dont la chaleur est supérieure à 50^ (la distance minimum entre le tuyau et les parties chaudes doit être de 20mm.
La longueur du tuyau ne doit pas dépasser 1,5m.
Le tuvau ne doit pas etre coupé, sere ou plie.
Le tuyau ne doit pas toucher de bords pointus, coupants, des objets mobiles, et ne doit pas etre defectueux.
Le tuyau doit être contrôle intégralement avant installation, afin de vérifier qu'il n'y ait pas de défaut de fabrication.
Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôle avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaitre. Si des bulles apparaisent, vérifier le joint de connexions et refaire le test. Ne jamais utiliser de briquet, d'allumette, etc. lors de ce contrôle.
Le tuyau doit être visible sur toute sa longueur.
La date de validité du tuyau doit être contrôleé régulièrement.

ATTENTION!!! Ne pas utiliser de briquet ou d'allumette pour contrôler les fujites de gaz.

3.4 Branchement électrique et sécurité

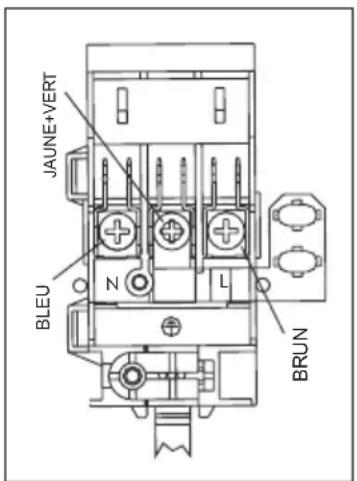

Il est impératif de respecter les instructions ci-dessous pour le branchement électrique de la plaque

Le branchement électrique doit être fait par une personne qualifiée selon les normes en vigueur

• La plaque de cuisson est conçue pour être raccordée par un branchement permanent au réseau électrique.
• Le branchement doit être fait sur une prise avec terre. S'il n'este pas de prise avec terre conforme à la réglementation, contacter un installateur qualifié
• Le cable d'alimentation doit être correct et doit être correctement isolé durant le branchement. Si le cable est endommagé, contactez le service après vente, car il ne doit être changé que par un service après vente.
• Ne pas utiliser de rallonge.
• Veillez à ce que le cable d'alimentation ne touche pas les surfaces chaudes de la plaque de cuisson, ce qui pourrait endommager le cable ou la plaque de cuisson, ou entraîner un court-circuit.
• Un mauvais branchement électrique risque d'endommager votre plaque de cuisson.
  Un tel dommage n'est pas couvert par la garantie.
• La plaque de cuisson est destinée pour un branchement électrique en 220-240 Volts. Si le réseau électrique est différent de cette valeur, contactez immédiatement un installerateur qualifié.

Le fabricant decline toute responsabilité en cas de dommages et pertes entrainées par le non respect de ces instructions de sécurité.

Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, un réparateur/agréé ou toute personne qualifiée, afin d'éviter tout danger.

3. INSTALLATION

Après avoir installé la plaque, veuillez vérifier que la manette de commande soit en position arrêt "0" puis branchez. Débranchez toujours votre apparéil avant tout entretien.

3.5 Changement de gaz

Attention : Les procédures suivantes doivent être réalisées par un technicien qualifié.

Votre plaque de cuisson a ete conue pour fonctionner soit avec du gaz de petrole liquefie (butane ou propane), soit avec du gaz naturel. Les bruleurs gaz peuvent etre adaptes a ces differents types de gaz, en remplaant les injecteurs correspondants et en reglant la longueur de flamme minimale de chaque bruleur.

Les étapes ci-après doivent être impératifement effectuees:

Procedure changement des injecteurs:

• Coupez l'alimentation en gaz principal et débranchez la prise électrique.
• Retirez le chapeau de brûleur et le bruleur supérieur.
• Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm.
• Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon te tableau des informations techniques. Attention de bien visser droit les nouveaux injecteurs car si vous les montez de travers, vous allez abimer le filet du support et le support sera à changer (et cela ne sera pas couvert pas la garantie).

Réglage de la flamme position minimale sur le robinet

Quand il y a changement de gaz (injecteurs) il faut vérifier et régler le réglage de la flamme quand on met le robinet gaz sur la position minimum. Assurez-vous que l'appareil est débranché du courant électrique et que l'alimentation de gaz est ouverte. Allumez les brûleurs un par un et mettez les sur la position minimum.

Retirez les manettes afin de pouvoir acceder aux vis. A l'aide d'un tournevis très fin, vissez ou dévissez la vis de réglage, afin que la flamme du brûleur soit correctement sur le minimum

Lorsque la flamme atteint une longueur d'au moins 4 mm, le réglage gaz est correct. Pour contrôle, assurez-vous que la flamme ne s'éteint pas en passant de la position maximale à la position minimale.Créez un vent artificiel avec votre main en direction de la flamme pour voir si celle-ci est stable.

Lors de la transformation de GN à GPL, cette même vis doit être resserrée au maximum.

4.1 Utilisation des brûleurs gaz

Allumage des brûleurs

Les symboles des manettes sur le bandeau indiquent la position du brûleur.

Allumage manuel des bûleurs gaz

Si vous plaque de cuisson n'est dotée d'aucun allumage électrique ou si le réseau électrique est en panne, respectez les procédures décrites ci-dessous:

Pour les brûleurs du plan de cuisson avec thermocouple : Les plans de cuisson équipés de sécurités avec thermocouple assurent la sécurité lorsque la flamme s'éteint accidentellement. Pour cette raison, pendant l'allumage manuel, maintenez la manette du robinet appuyée jusqu'à obtenir des flammes stables Si les flammes restent instables après que vous ayez reliché le bouton, repreneze la procédure Si la flamme s'éteint, le système thermocouple fermera l'acciviée de gaz du robinet concerné vers le brûleur et évitera toute accumulation de gaz non brûlé. Attendez obligatoirement 90 secondes minimum avant de rallumer un brûleur gaz éteint suite à une coupure automatique.

Allumage électronique des bûleurs gaz

Certaines plaques possèdent un allumage automatique des brûleurs, soit par bouton poussoir allumage, soit par allumage automatique intégré aux manéttes.

Allumer à l'aide d'allumeur-étincelle : Appuyez sur le robinet du brûleur que vous pouze utiliser et tournez le bouton dans le sens antihoraire jusqu'à ce que le bouton se retrouve à la position maximale. Ensuite, avec l'autre main, appuyez parallèlement sur le bouton (Figure 16) d'allumage. Appuyez immédiatement sur le bouton d'allumage, parce que si vous attendez, une accumulation de gaz peut amener la flamme à se propager. Continuez à appuyer sur le bouton d'allumage jusqu'à ce qu'une flamme stable apparaisse sur le brûleur.

Allumage à l'aide de l'allumage automatique intégré:

Appuyez sur la manette du robinet correspondant au brûleur que vous souhaitez. utiliser et tournez-la dans le sens inverse des aiguilles d'une montre. Le mico-interrupteur placé sous la manette va automatiquement provoquer des étincelles à la bougie d'allumage du brûleur. Maintenez la pression sur la manette jusqu'à ce que vous voyiez une flamme stable sur le brûleur. Pour éteindre le brûleur, tournez la manette dans le sens des aiguilles d'une montre jusqu'à la position "0".

Explication du dispositif sécurité thermocouple: un composant thermique détecte la flamme du brûleur et maintain en ouvert le gaz. En cas de disparition de la flamme, le composant thermique détecte la perte de chaleur et coupe l'arrivée de gaz du robinet.

Les manettes de robinet du plan de cuisson ont 3 positions: Arrêt (0), Maxi (symbole de grosse flamme) et Mini (symbole de petite flamme). Àpres avoir allumé le brûleur à la position 'Maxi' ( comme expliqué ci-dessus, vous avez la possibilité de régler la longueur de la flamme entre les positions 'Maxi' et 'Mini'. Évitez demettre la manette entre les positions 'Maxi' et 'Arrêt'.

Après l'allumage, procédez à une vérification visuelle des flammes. Si vous voirz une pointe jaune, des flammes suspendues ou instables, fermez le robinet à gaz, et vérifie si les chapeaux couronnées sont bien positionnées Attention, ces éléments sont très chauds, attendez qu'ils refroidissent pour éviter de vous brûler.. Attention à ce qu'aucun liquide ne s'écoule à l'intérieur des brûleurs. Si des flamme s'échéppent accidentellement du brûleur, fermez les robinets, aéréz la cuisine avec de l'air frais, et attendez minimum 90 secondes avant de rallumer.

Pour arrêté la cuisson, tournez la manette du brûleur dans le sens horaire jusqu'à ce que le repère de la manette soit en face du point '0'.

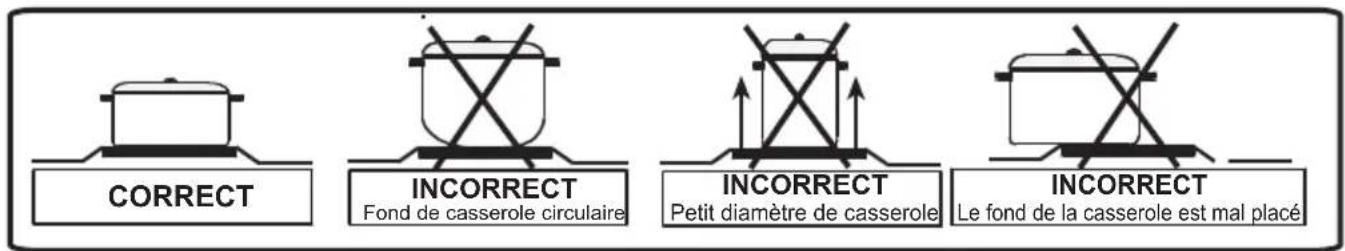

Viete plan de cuisson est equipé de brûleurs de diamètres différent àfin d'obtenir la plus grande efficacité des brûleurs, faites attention à la taille des casseroles placées sur les brûleurs, et utilisez des casseroles parfaitement plane. Ne pas utiliser de casseroles dont le fond est concave ou convexe pour éviter les pertes d'énergies. Utilizez des casseroles de taille correspondante à la flamme, si vous utiliser des recipients aux dimensions inférieures à celles précisées ci-après, vous aurez des pertes d'énergie. Le moyen le plus économique d'utiliser le gaz consiste à ramener la flamme à la position minimale une fois le point d'ébullition atteint.

Nous you recommendons de tousjours couvrir votre reçipient de cuisson.

Brûleur rapide : 22-26cm

Brûleur semi-rapide : 14-22cm

Brûleurauxiliaire:12-18cm

Ne pas utiliser de recipients de cuisine qui débordent de la table de travail et qui peuvent surchauffer les manettes de commande.

Lorsque vous n'utilisez pas votre plaque pendant des périodes prolongées, veuillez toujours fermer le robinet d'arrivée de gaz.

AVERTISSEMENT:

• Utilisez uniquement des casseroles à fond plat et assez écais.
  Veillez à ce que la base de la casserole soit sèche avant de la placer sur les brûleurs.
• La température des parties exposées à la flamme peut être très élevé lorsque de l'utilisation. C'est pourquoit il est impératif de tener les enfants et les animaux hors de portée des brûleurs pendant et après la cuisson.
• ÀpRESutilisation,la plaque de cuisson reste très chaude pendant une longue durée. Ne pas la toucher et ne pas placer d'objects dessus.
• Évitez de mettre couteaux, fourchettes, cuillères, et couvercles sur le plan de cuisson car ils deviendront chauds et poursaient entraîner des brûlures graves.

5. NETTOYAGE ET ENTRETIEN

Important : Débranche toujours la prise électrique avant de commencer le nettoyage.

Veillez à ce que toutes las manettes des brûleurs et commandes soient éteints et que la plaque de cuisson soit froide avant d'effectuer le nettoyage.

Contrôlez si les produits de nettoyage sontapprovés et recommends par le fabricant avant de lesutiliser. N'utilisez pas de crèmes caustiques, de poudres nettoyantes abrasives, des éponges abrasives, des laine d'acier epaisse ou des outils durs pour éviter d'endommager les surfaces. Nettoyez immédiatement lesiquides ayant débordé avec un produit approprié.

• Nettoyage des brûleurs gaz et des plaques électriques
• Enlevez les grilles émailées, les chapeaux de brûleurs et les brûleurs supérieurs
• Nettoyez-les avec de l'eau savonneuse.
  Rincez-les et sechez-les avec un chiffon doux (ne les laissez pas mouillés)
• Àprous le nettoyage, assurez-vous d'avoir remis correctement les pièces en place.
• Évitez de nettoyer une partie du plan de cuisson avec une éponge métallique. Elle rayera la surface.
• Les surfaces supérieures des grilles émailées peuvent s'alterer dans le temps du fait de leur utilisation et des flammes des brûleurs. Ces parties ne seront pas affectées par la rouille et ce n'est pas une défaillance liée à la production.
• Pendant le nettoyage de la plaque du plan de cuisson, faites attention à ce que de l'eau ne s'écoule pas à l'intérieur des brûleurs pour éviter d'obstruer les injecteurs.

Parties émailées:

Afin de les garder comme neuves, nettoyez-les régulièrement avec de l'eau tiède et savonnuse, puis séchez-les avec un chiffon doux. Ne pas les laver lorsqu'elles sont encore chaudes, et ne jamais utiliser de poudres ou matérielux nettoyants abrasifs. Ne pas laisser les éléments suivant en contact prolongé avecles parties émailées: vinaigre, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'altration irrémédiable de la surface émaillee.

Acier inoxydable :

Les parties en acier inoxydable doivent être nettoyées régulièrement avec de l'eau chaude savonnue et une éponge douce, puis être séchéées avec un chiffon doux. Ne jamais utiliser de poudres ou matériaux nettoyants abrasifs. Ne pas laisser les éléments suivant en contact prolongé avecles parties émailliées: vinaigre, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'alteration irrémédiable de la surface en acier inoxydable.

5. NETTOYAGE ET ENTRETIEN

Autres contrôles

Contrôlez la date de validité du tuyau d'arrivée de gaz régulièrement. Si la date arrive à échéance, veuilles le changer au plus vite.

En cas de problèmes lors de l'utilisation des manettes de commande des brûleurs et du four (ex: manettes difficiles à tourner), veuillez contacter le service après vente.

6. SERVICE APRES-VENTE ET TRANSPORT

6.1 Avant de contacter le Service après vente

Si La plaque ne fonctionne pas :

• Vérifiez que la plaque de cuisson est bien branchée
• Vérifiez qu'il n'y a pas de coupure de courant, et qu'il y a bien du courant sur la prise

Les brûleurs du plan de cuisson ne fonctionnent pas correctement :

• Vérifiez si les éléments du brûleur ont été bien remis en place (surtout après un nettoyage ou après l'installation).
• Il se peut que la pression d'alimentation en gaz soit trop faible ou trop élevé. Pour les plaques qui fonctionnent avec les bouteilles GPL (Butane ou Propane), vérifie que les bouteilles ne soient pas vides vide.

Si les problèmes de la plaque de cuisson continuant même après avoir effectué les vérifications ci-dessus, contactez le Service après vente.

6.2 Information relative au transport

Si vous avez besoin de transporter la plaque de cuisson, gardez l'emballage original du produit et transportez-la avec. Respectez les consignes de transport indiquées sur l'emballage. Scotchez les brûleurs et les grilles de brûleurs afin que rien ne rougependant le transport (au moins, mettez ces éléments dans un carton séparé).

En l'absence de l'emballage original, prenez des mesures afin de protégger la plaque, notamment ses surfaces externes (surfaces en verre et peintes), contre les évventuels coups.

7. TABLEAU DES INJECTEURS

Puisance totale: G30 28~30 mbar 7,5 kW 545 g/h	GN	GPL
Catégorie de gaz: II2E+3+
Destination: FR Cla se: 3	G20/G25 20/25 mbar	G30/G31 28-30/37 mbar
BRULEUR RAPIDE
Diamètre de l'injecteur (1/100 mm) 115	85
Intensité nominale 3 3
Consommation en 1 heures 285,7 l/h 218,1 g/h
BRULEUR INTERMÉDIAIRE
Diamètre de l'injecteur (1/100 mm) 97	65
Intensité nominale 1,75 1,75
Consommation en 1 heures 166,7 l/h 127,2 g/h
BRULEUR AUXILIAIRE
Diamètre de l'injecteur (1/100 mm) 72	50
Intensité nominale 1 1
Consommation en 1 heures	95,2 l/h	72,7 g/h

GN:

Si votre apparéil est réglé en usine pour être alimenté au gaz naturel avec Tuyau

TFEM :

Pour raccorder votre cusinière avec un tuyau de raccordement TFEM, ne démonze pas le raccord ni son joint déjà installés sur l'arrivée de gaz. Assurez vous que le tuyau que vous utilisez est Conformé à la norme NF D 36100 / 36103 / 36121.

AVERTISSEMENT: APRES AVOIR EFFECTUE LE BRANCHEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L'EAU SAVONNEUSE.

GPL:

Si votre apparéil est réglé en usine pour être alimenté au gaz butane :

Si vous souhaitez utiliser un tuyau de raccordement TFEM adapté OU Si vous souhaitez changer le mode d'alimentation et brancher votre cuisinière au gaz naturel avec un tuyau de raccordement TFEM

Utilisez le raccord fourni avec les pieces de rechange. Assurez vous que le tuyau que vous utilisez est Conforme à la norme NF D 36100 / 36103 / 36121. Utilisez toujours un joint entre le raccord et l'arrivée de gaz.

AVERTISSEMENT: APRES AVOIR EFFECTUE LE BRANCHEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L EAU SAVONNEUSE.

Le symbole qui figure sur le produit ou sur son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre déposé dans un centre de collecte approprié pour le recyclage des équipements électriques et électroniques. En garantissant l'élimination correcte de ce produit, vous évitez des effets négatifs sur l'environnement et la santé humaine qui peuvent etre causés par une élimination incorrecte de ce produit. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures menagères ou le magasin où vous avez achete le produit.

VESTEL FRANCE
17 RUE DE LA COUTURE PARC D'AFFAIRES SILIC 94563 RUNGIS-FRANCE
