Marque	Westline
Modèle	LVW1247A++
Type de produit	Lave-vaisselle encastrable
Capacité (couverts)	12
Hauteur (mm)	820 - 870 (réglable)
Largeur (mm)	598
Profondeur (mm)	550
Poids net (kg)	38
Alimentation électrique	220-240 V ~ 50 Hz
Puissance totale (W)	1900
Puissance de chauffage (W)	1800
Puissance de la pompe (W)	100
Puissance de la pompe de vidange (W)	30
Pression d'eau (MPa)	0,03 - 1
Classe d'efficacité énergétique	A++
Consommation énergétique annuelle (kWh)	258 (sur 280 cycles)
Consommation d'eau annuelle (L)	3360 (sur 280 cycles)
Classe d'efficacité de séchage	A
Programme standard	Eco (187 min)
Émission acoustique (dB(A))	47
Fonctions principales	Programmes : Eco, Intensif, Rapide, Trempage ; Séchage actif ; Adoucisseur d'eau réglable ; Départ différé
Entretien et nettoyage	Filtres lavables, bras de lavage démontables, nettoyage régulier des joints
Disponibilité des pièces détachées	6 ans à compter de la date de fabrication
Informations générales	Garantie sous réserve d'installation et d'utilisation conformes

FOIRE AUX QUESTIONS - LVW1247A++ WESTLINE

Comment régler l'adoucisseur d'eau du lave-vaisselle Westline LVW1247A++ ?

Pour régler l'adoucisseur éteignez l'appareil puis maintenez enfoncée la touche de sélection de programme tout en appuyant sur Marche/Arrêt. Relâchez après le clignotement des voyants P1-P4. Utilisez la touche de sélection pour ajuster le niveau selon la dureté de votre eau (voir tableau en notice). Confirmez en appuyant sur Marche/Arrêt.

Comment ajouter du sel régénérant dans le lave-vaisselle ?

Retirez le panier inférieur, dévissez le bouchon du réservoir à sel (situé en bas à gauche). À la première utilisation, versez 1 kg de sel spécifique et remplissez d'eau jusqu'au bord. Ensuite, lorsque le voyant sel s'allume, ajoutez du sel sans eau. Essuyez les éclaboussures et lancez un programme court à vide.

Que faire si la vaisselle ne sèche pas complètement ?

Vérifiez que le programme sélectionné comporte une phase de séchage. Augmentez le doseur de produit de rinçage (réglable de 1 à 6, position usine 3). Assurez-vous que le compartiment à liquide de rinçage est rempli. Sortez la vaisselle après la fin du cycle et laissez la porte entrouverte.

Comment nettoyer les filtres du lave-vaisselle ?

Débranchez l'appareil et fermez l'arrivée d'eau. Tournez le groupe filtrant (microfiltre + filtre à déchets + tamis) dans le sens horaire pour le retirer. Séparez les éléments, rincez-les sous l'eau courante. Remontez en alignant les repères et revissez. Ne faites jamais fonctionner l'appareil sans filtre.

Pourquoi le voyant de fin de programme clignote-t-il et le lave-vaisselle ne démarre pas ?

Vérifiez que la porte est bien fermée, que l'arrivée d'eau est ouverte et que la prise est branchée. Si le problème persiste, consultez le tableau des codes d'erreur en notice. Par exemple, si les voyants P1, P2, P3, P4 clignotent simultanément, cela indique un défaut d'arrivée d'eau (fil bouché ou robinet fermé).

Quels détergents utiliser et comment les doser ?

Utilisez exclusivement des détergents pour lave-vaisselle. Le compartiment principal peut contenir jusqu'à 40 cm³. Pour une vaisselle normalement sale, versez 15 cm³. Pour une vaisselle très sale, ajoutez 5 cm³ dans le compartiment de prélavage. Suivez les indications du fabricant du détergent. Les tablettes combinées sont possibles mais peuvent nécessiter un ajustement du sel et du rinçage.

Comment installer le lave-vaisselle correctement ?

Placez l'appareil sur un sol plan et stable. Réglez la hauteur des pieds pour qu'il soit de niveau. Raccordez le tuyau d'arrivée d'eau neuf au robinet (pression 0,03-1 MPa). Branchez le tuyau de vidange à une évacuation fixe ou au siphon (hauteur 50-110 cm). Utilisez une prise mise à la terre avec fusible 10-16 A. Ne faites pas fonctionner l'appareil endommagé.

Que faire en cas de code d'erreur affiché ?

Les codes sont indiqués par les voyants P1-P4. Exemples : P1+P2+P3+P4 allumés = absence d'arrivée d'eau (vérifiez robinet et filtres). P2+P3+P4 allumés = impossible de vidanger (nettoyez filtres et tuyau). P3+P4 allumés = problème de chauffage (contactez le service après-vente). En cas de doute, éteignez et rallumez l'appareil.

Quels objets ne pas mettre au lave-vaisselle ?

Ne lavez pas : couverts en bois, corne, ivoire ; plastiques non résistants à la chaleur ; aluminium, argent, cristal fragile ; objets collés ; éponges ou torchons. Placez les couteaux pointus pointe vers le bas. Évitez de surcharger les paniers pour assurer une bonne circulation de l'eau.

Comment économiser l'énergie avec ce lave-vaisselle ?

Utilisez le programme Eco qui est le plus efficace en consommation combinée. Grattez les résidus sans rincer. Remplissez complètement la machine avant de lancer un cycle. N'utilisez le prélavage que si nécessaire. Le programme Eco dure 187 minutes mais consomme 0,90 kWh et 12 L d'eau.

MODE D'EMPLOI LVW1247A++ WESTLINE

Instructions pour l'installation et l'emploi de l'appareil

LVW1247A++

Westline

TABLE des matières

• Descriptif de l'appareil 3
• Caractéristiques techniques 4

Consignes de sécurité 6

Générale 6 Installation. 7 Utilisation. 9 Mise au rebut. 11

Installation du lave-vaisselle 13

• Positionnement du lave-vaisselle 13 Raccordement d'eau 14 Tuyau d'arrivée d'eau 15 Tuyau de vidange 15 Raccordement électrique 16 Avant la première utilisation du lave-vaisselle 17

Préparation du lave-vaisselle à l'emploi 17

• Importance de la quantité de calcaire dans l'eau 17
• Remplissage du compartiment à sel. 17 Languette de contrôle 18

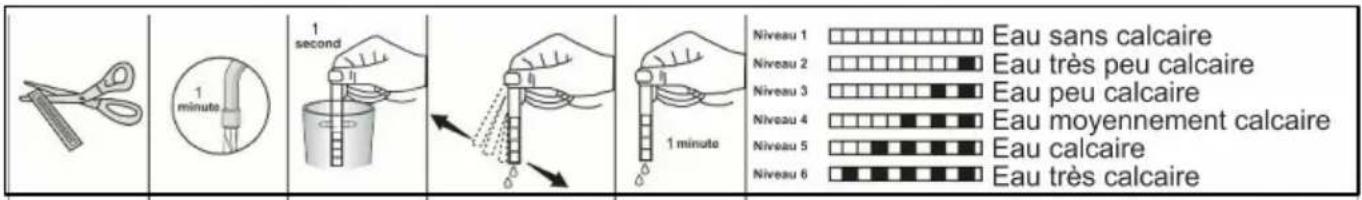

• Réglage de la durée de l'eau 19 Detergent 20

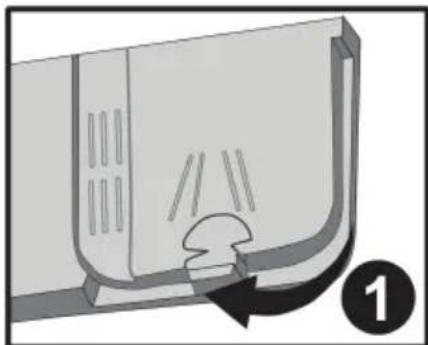

• Remplissage du compartiment à détergent. 20 Detergents combinés 20

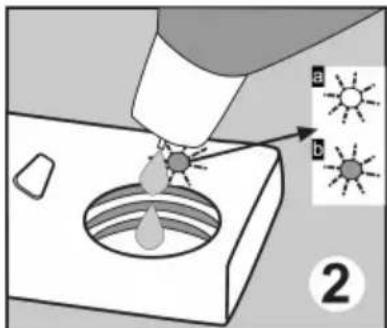

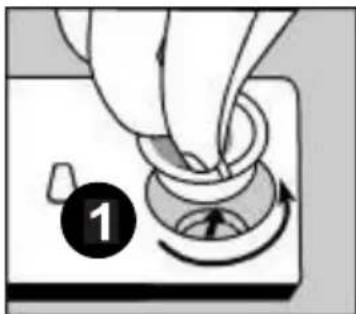

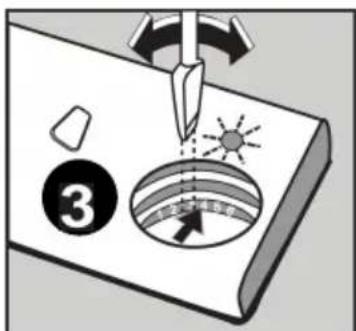

• Remplissage du compartiment à produit de rinçage et réglage du doseur. 21

Chargement du lave-vaisselle 22

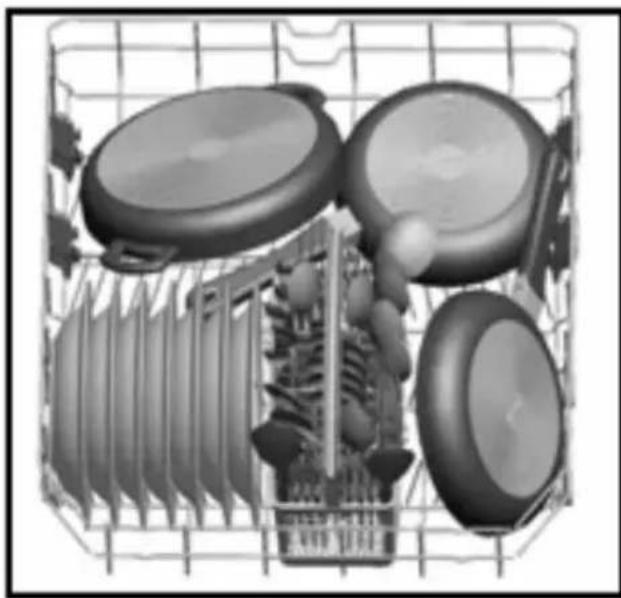

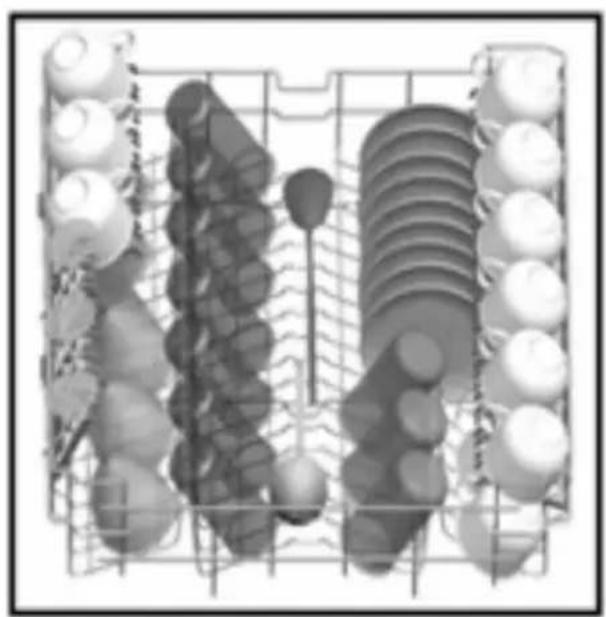

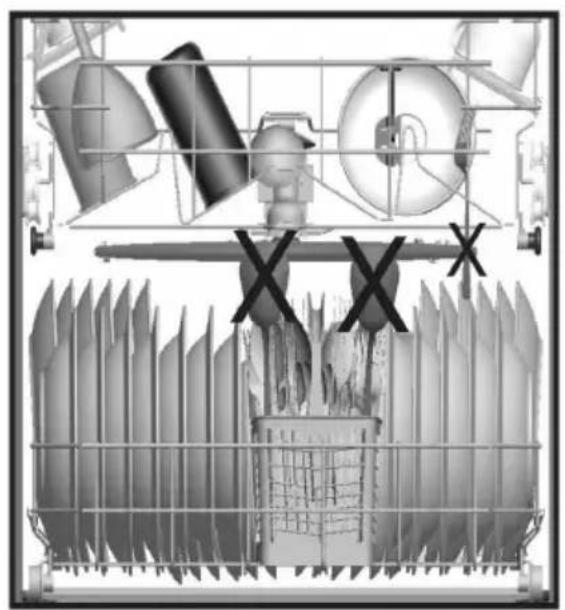

Panier supérieur 22 Autres charges des paniers 23

Description des programmes 25

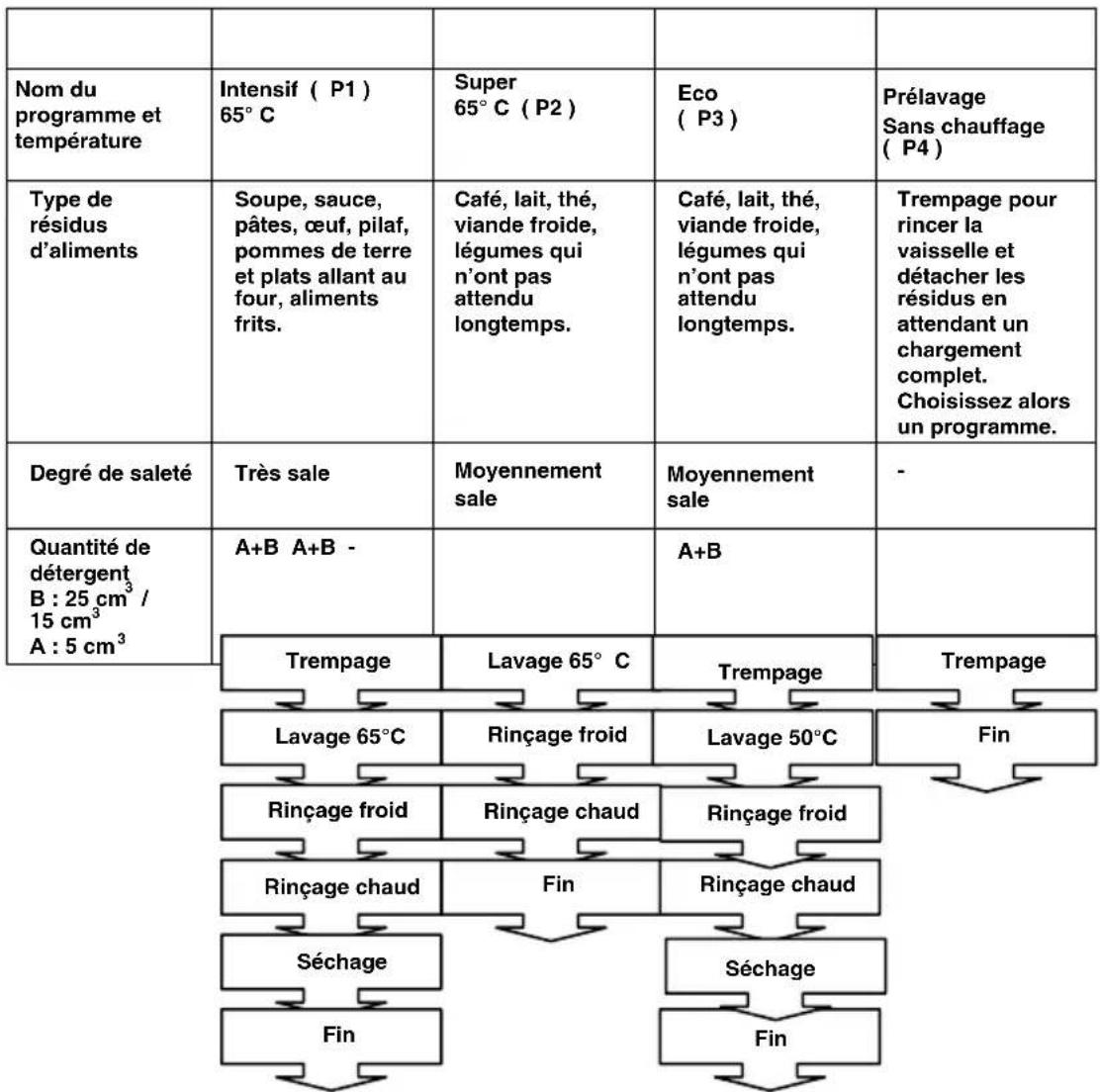

• Contenu des programmes 25

Mise sous tension et besoin d'un programme 27

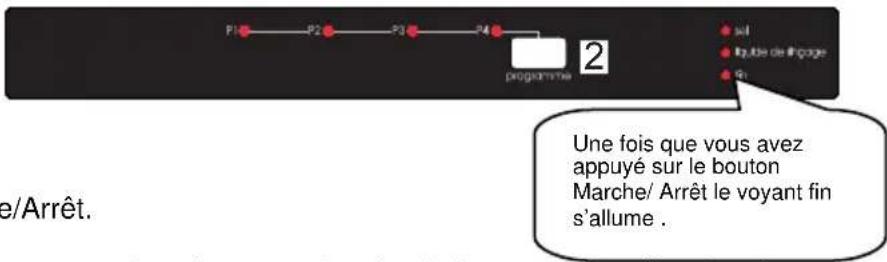

• Mise du lave-vaisselle sous tension 27

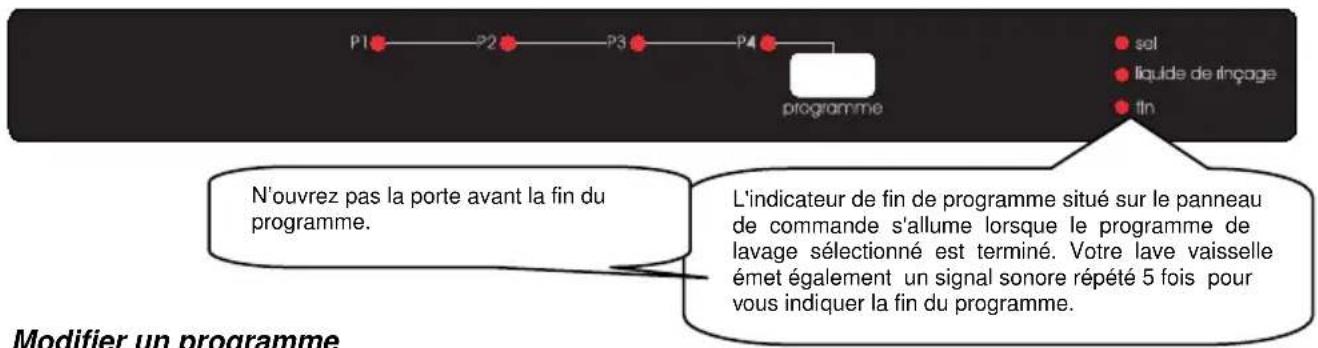

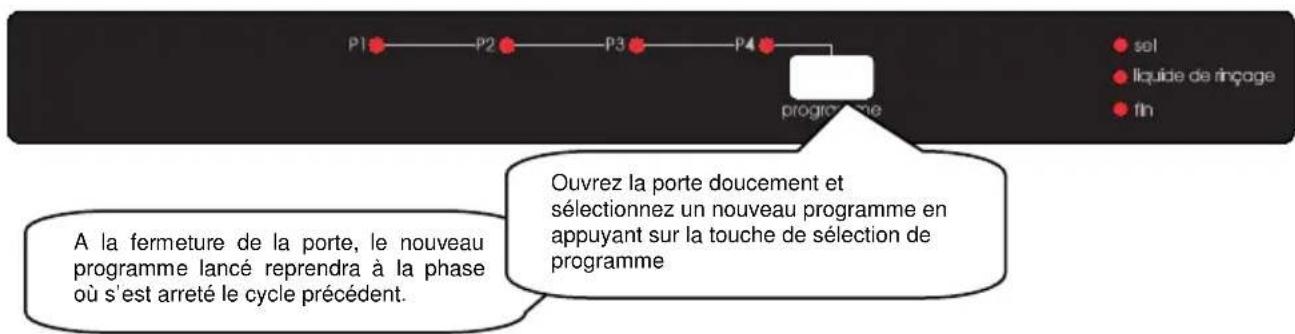

• Contrôle du déroulement du programme 27
• Modifier un programme 27

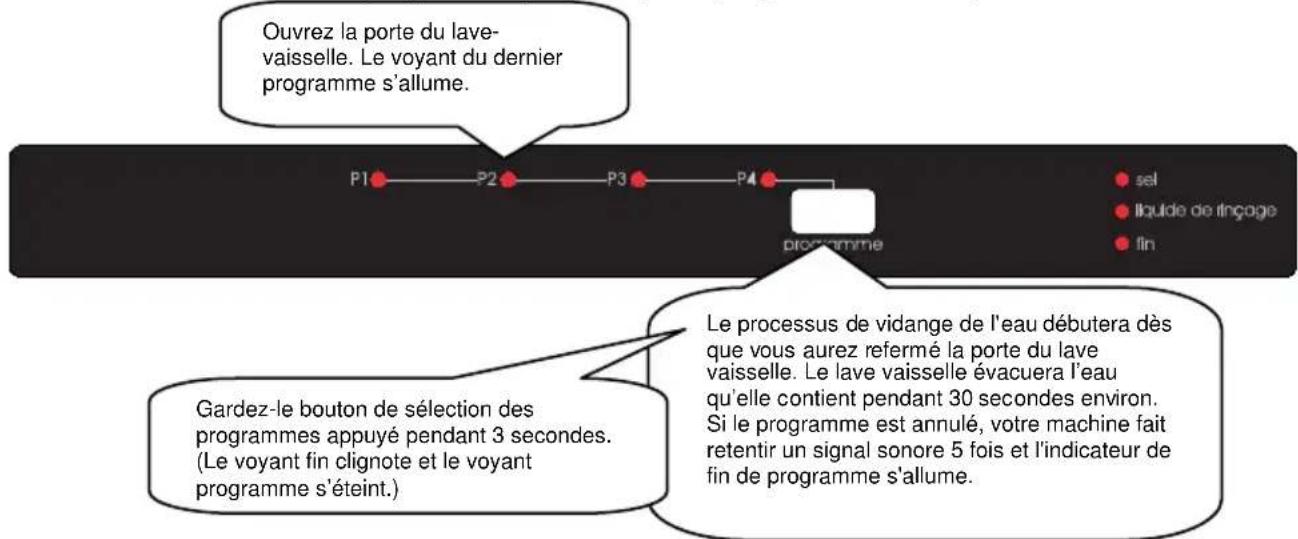

• Modifier un programme avec remise à zéro. 28 Mise du lave-vaisselle hors tension 28

Entretien et nettoyage 29

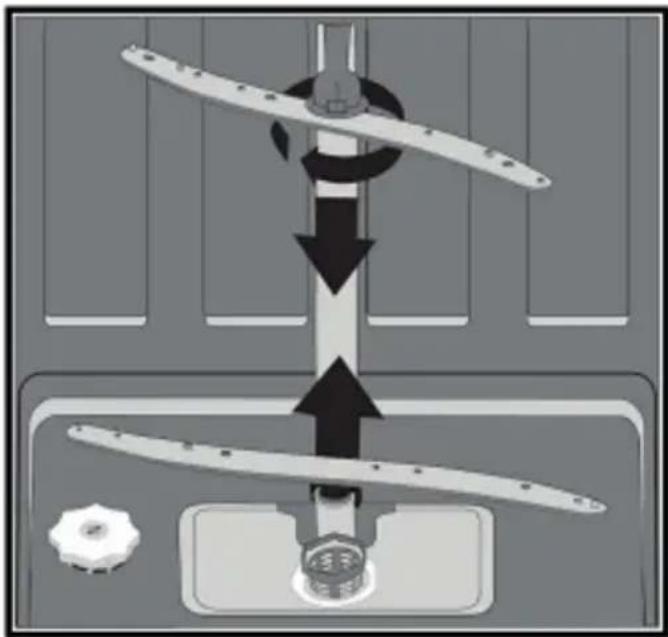

Filtres. 29 - Bras de lavage 30 - Filtre d'usure d'arrivée d'eau 30

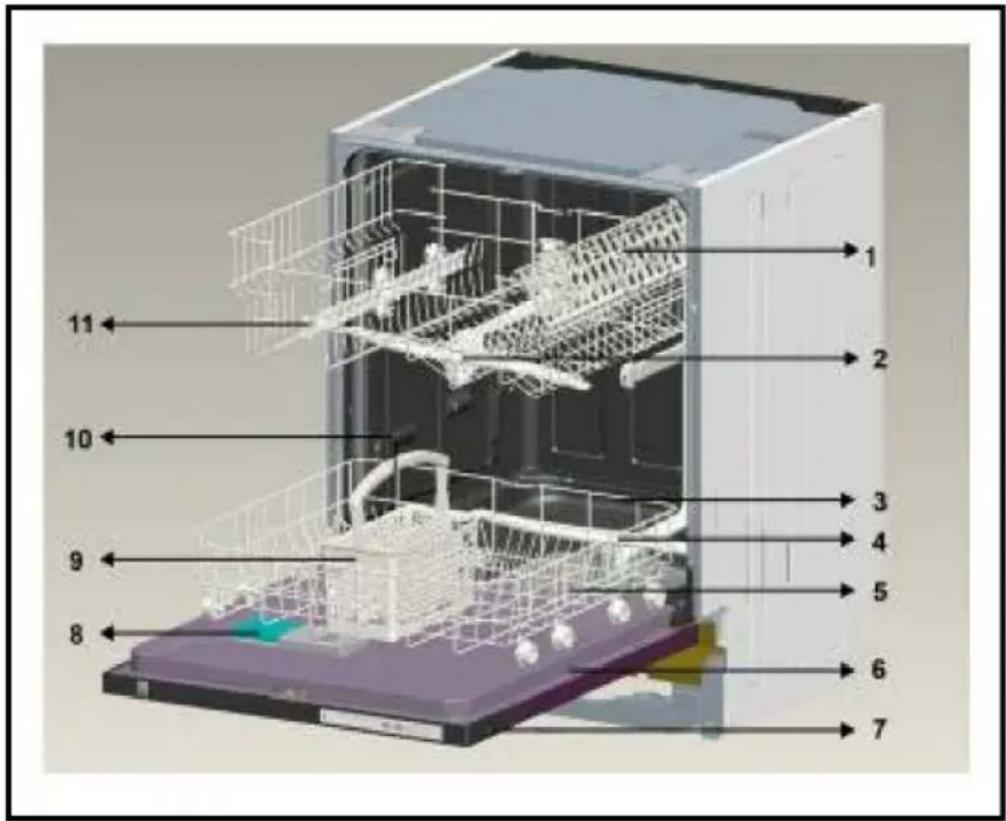

Descriptif de l'ordinateur

1. Panier supérieur avec grilles
2. Bras de lavage supérieur
3. Panier inférieur
4. Bras de lavage inférieur
5. Filtres
6. Plaque signalétique

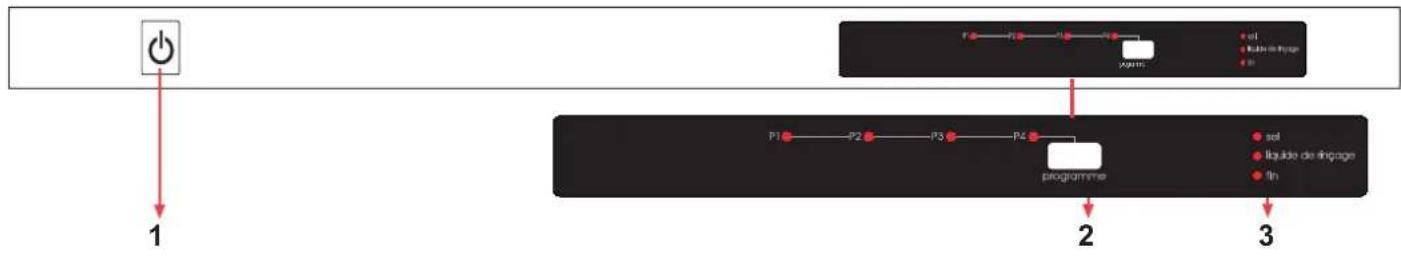

7. Panneau de commande
8. Distributeur de produits de lavage et de rincage
9. Panier à couverts
10. Bac à sel
11. Verrou de sécurité du panier supérieur

Système de séchage actif : Ce système permet un meilleur séchage de votre vaisselle.

\section*{Caractéristiques techniques}

Capacité 12 couverts
Hauteur	820 mm - 870 mm
Largeur 598 mm
Profondeur 550 mm
Poids net 38 kg
Alimentation électrique 220-240 V-50 Hz
Puisance totale	1900 W
Puisance de chauffage	1800 W
Puisance de la pompe	100 W
Puisance de la pompe de vidange	30 W
Pression au robinet d'acciviée d'eau	0,03 MPa (0,3 bar)-1 MPa (10 bar)
Intensité 10 A

Conformité aux normes et aux données de test/ déclaration de conformité UE

Ce produit répond aux exigences de toutes les directives européennes en vigueur ainsi qu'à toutes les normes harmonisées correspondantes, qui prévoient le marquage CE.

Note importante à l'attention de l'utilisateur : Pour obtenir une version électronique de ce manuel, veuillez envoyer un courriel à l'adresse suivante :

"[e-mail]". Dans cet e-mail, vous indiquerez le nom du modèle et le numéro de série (20 chiffres) qui se trouve sur la porte de l'appareil.

1. Générale

Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels;
• des fermes;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; des environnements du type chambres d'hôtes. Tout autre usage peut entraîner l'annulation de la garantie.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien par l'usage ne doit pas être effectué par des enfants sans surveillance

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

La porte ne doit pas être laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.

Attention à ne pas monter, s'asseoir ou placer des charges sur la porte en position ouverte. Cela pourrait entraîner un basculement de votre lave-vaisselle.

Attention : L'eau contenue dans votre lave-vaisselle n'est pas potable. Ne la buvez pas.

2. Installation

En ce qui concerne les instructions d'installation de l'appareil et les raccordements électriques, référerez-vous au paragraphe « Installation » de la notice.

Vérifiez l'emballage de votre lave-vaisselle et sa surface extérieure avant l'installation. Ne pas faire fonctionner un appareil endommagé ou avec un emballage défectueux.

ATTENTION risque de suffocation, les matériaux d'emballage peuvent être dangereux pour les enfants. Conservez-les dans un endroit hors de portée des enfants ou s'en débarrasser de manière appropriée.

Faites installer votre lave-vaisselle uniquement par un personnel qualifié.

Toute intervention sur votre appareil par une personne autre que les services habilités annulera votre garantie.

L'appareil doit être mis dans un local fermé, aéré et ne doit pas être exposé directement aux rayons du soleil, et à la pluie.

Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.

L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usagés.

Installez votre appareil de telle sorte que la prise électrique soit accessible après installation.

Lors de l'installation de l'appareil, veillez à ce que le câble d'alimentation ne soit pas coincé, il pourrait être endommagé. De même prenez soin des tuyaux de vidange et d'arrivée d'eau.

Attention, Risque de décès à cause du courant électrique !

• Ne pas utiliser des multi-prises ou rallonges.
• Ne pas utiliser des prises électriques endommagées.
• Ne tirez jamais sur le câble lorsque vous débranchez le lave-vaisselle. Débranchez-le uniquement au niveau de la prise.
• Afin d'éviter une électrocution, ne jamais brancher ou débrancher votre appareil avec des mains mouillées.

Vérifiez que votre prise électrique est conforme aux normes en vigueur.

• Avant de le mettre sous tension, vérifier que la tension et la fréquence de l'alimentation de votre maison soient identiques à celles figurant sur l'étiquette de l'appareil.
• Cet appareil doit être branché à une prise mise à la terre. Après avoir installé le lave-vaisselle à un emplacement ajustat, faites-le fonctionner à vide lors de la première utilisation.

3. Utilisation

Veillez à utiliser uniquement des produits de lavage et des détergents prévus pour un usage en lave-vaisselle. Dans le cas contraire, cela pourrait détériorer votre appareil.

Afin d'éviter un danger, ne placez jamais de dissolvant chimique ou de solvant dans votre lave-vaisselle.

Veillez à ranger les détergents et produits de rinçage hors de portée des enfants.

Pour éviter tout accident, ne laissez pas la porte de votre lave-vaisselle ouverte à l'arrêt.

Tenir les enfants à l'écart du lave-vaisselle lorsqu'il est ouvert : il peut contenir des résidus de substances de nettoyage.

Seuls les objets adaptés au lavage en lave-vaisselle doivent être introduits dans la machine.

Vérifiez que les objets en plastique résistant à la chaleur avant de les laver en lave-vaisselle.

MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.

Afin de ne pas endommager votre appareil, veillez à respecter la capacité de chargement des paniers.

Ne jamais ouvrir la porte du lave-vaisselle durant un cycle de lavage. De l'eau chaude pourrait déborder de l'appareil.

• Installez les objets creux tels que les bols, verres et pots de manière à ce qu'ils soient tournés vers le bas.
• Il est conseillé de ne pas surcharger le lave-vaisselle.

Pour économiser de l'énergie :

• Le vaisseau doit être dépourvu de résidus alimentaires avant d'être chargé dans le lave-vaisselle.
• Mettez le lave-vaisselle en marche après l'avoir entièrement chargé.
• N'utilisez le prélavage que si nécessaire.

Ne pas laver dans le lave-vaisselle :

• Cendres de cigarettes, restes de bougie, cirage, substances chimiques, matériaux à base d'alliages ferreux.
• Fourchettes, cuillères et couteaux à manche de bois, de corne ou d'ivoire ou incrustés de nacre ; objets collés, peinture, articles maculés de produits chimiques abrasifs, acides ou basiques.
• Objets de plastique ne résistant pas à la chaleur, récipients de cuivre ou étamés.
• Objets d'aluminium et d'argent (ils peuvent se décolorer ou se ternir).
• Certains verres fragiles, les porcelaines ornées de motifs décoratifs imprimés, qui s'estompent même après le premier lavage, certains articles de cristal, qui

perdent leur transparence avec le temps, les couverts collés ne résistant pas à la chaleur, les verres de cristal au plomb 25-30 %, les planches à découver, les articles fabriqués avec de la fibre synthétique.

• Les articles absorbants tels que les éponges ou les torchons ne sont pas lavables en lave-vaisselle.

Entretien :

• Avant toute manipulation de votre lave-vaisselle, prenez soin de le débrancher du réseau électrique et de fermer l'arrivée d'eau.
• En cas de dysfonctionnement, veuillez contacter le service après-vente/agréé. Le lave-vaisselle doit impérativement être réparé par une personne qualifiée. Toute intervention par une personne autre qu'un technicien/agréé entraînera l'annulation de la garantie.

4. Mise au rebut

Certains composants et l'emballage de votre lave-vaisselle sont fabriqués à partir de matériaux recyclables.

Veillez à ce que votre ancien lave-vaisselle ne pose aucun risque à vos enfants. Il est arrivé que des enfants s'enferment à l'intérieur de lave-vaisselles usagés. Pour prévenir cette situation, brisez le système de verrouillage du lave-vaisselle et arrachez les câbles électriques avant sa mise au rebut.

Mise au rebut des matériaux d'emballage

Les matériaux d'emballage protègent votre machine contre les dommages qui pourraient survenir pendant le transport. Ces matériaux sont respectueux de l'environnement puisqu'ils sont recyclables. Le recyclage des matériaux fournit à la fois des économies de matières premières et baisse la production de déchets.

Les éléments en carton sont fabriqués à partir de papier recyclé et doivent être déposés dans les bacs de tri sélectif prévus à cet effet.

Veuillez trier vos déchets conformément aux règles applicables. En cas de doute, veuillez vous renseigner auprès des autorités locales.

Mise au rebut des vieilles machines

Lesieux appareils électriques ou électroniques peuvent encore contenir des pièces recyclables. Ces produits ne doivent pas être jetés avec les ordures ménagères.

Veillez à ce que les pièces de vos produits usagés soient réutilisées en les donnant dans des centres de collecte prévus par les autorités concernées.

En cas de doute, veuillez-vous renseigner auprès du revendeur où vous avez acheté ce produit ou auprès des autorités locales pour obtenir la marche à suivre en matière de recyclage.

Pour la sécurité des enfants, et avant sa mise au rebut :

• Conservez vos derniers produits en lieu sûr
• Neutralisez le système de verrouillage de la porte
• Arrachez les câbles électriques

Installation du lave-vaisselle

Positionnement du lave-vaisselle

Pour installer votre lave-vaisselle, prenez un endroit où vous pourrez facilement charger et décharger votre vaisselle.

Sortez le lave-vaisselle de son emballage en respectant les avertissements apposés sur celui-ci.

Vous devez installer votre lave-vaisselle de manière à ne pas modifier les raccords une fois ceux-ci effectués. Ne saisissez pas le lave-vaisselle par la porte ou par le panneau de commande pour la déplacer. Prenez soin de laisser un espace autour du lave-vaisselle de manière à pouvoir le déplacer facilement d'avant en arrière pendant le nettoyage.

Mettez de niveau le lave-vaisselle au moyen des 4 pieds de réglage. Le bon positionnement du lave-vaisselle est essentiel pour une bonne ouverture et fermeture de la porte. Si la porte de votre lave-vaisselle ne se ferme pas correctement, vérifiez que le lave-vaisselle est de niveau et stable sur le sol puis réajustez les pieds de réglage.

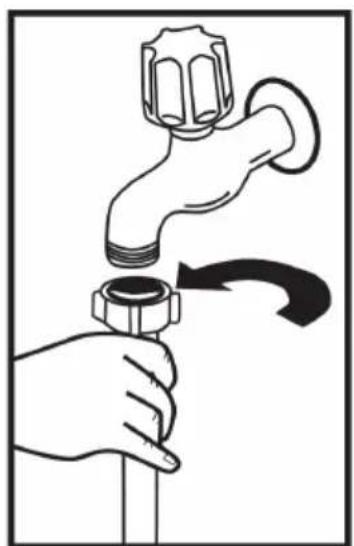

Raccordement en eau

N'utilisez jamais le tuyau d'arrivée d'eau de votre ancien lave-vaisselle. Utilisez le tuyau neuf fourni avec votre lave-vaisselle. Avant de raccorder le tuyau d'arrivée d'eau neuf ou longtemps inutilisé à votre lave-vaisselle, faites couler de l'eau dans celui-ci pendant un moment. Raccordez à la main le tuyau d'arrivée d'eau directement au robinet d'arrivée. La pression au robinet doit être au minimum

mum de 0,03 MPa et au maximum de 1 MPa. Si la pression d'eau est supérieure à 1 MPa, veuillez installer un réducteur de pression. Une fois les branchements effectués, ouvrez le robinet à fond et vérifiez l'étanchéité. Pour la sécurité de votre lave-vaisseau, prenez soin de fermer le robinet d'accueil en après la fin de chaque programme.

NB: Certains modèles utilisent un système Aquastop. Si votre lave-vaisselle est équipé de ce système, veuillez noter que l'embout contient des éléments électriques qui peuvent être dangereux. Veillez à ne jamais le couper, ne pas le plier ou le tordre.

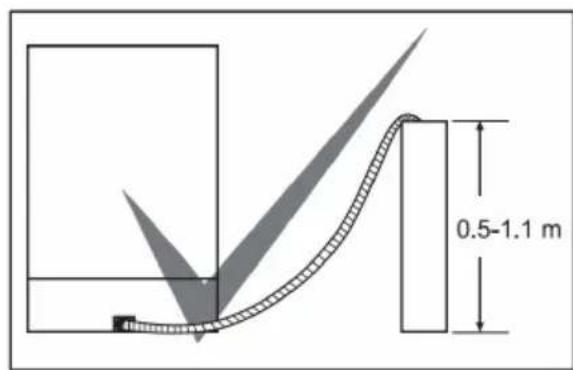

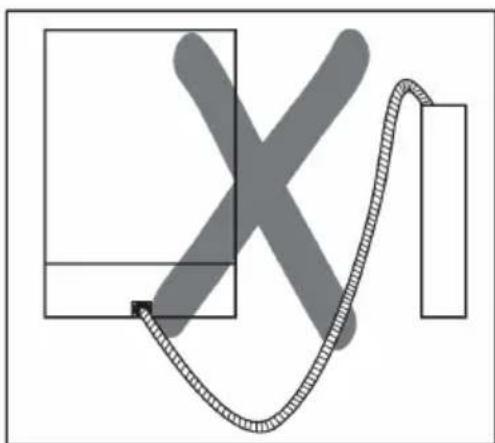

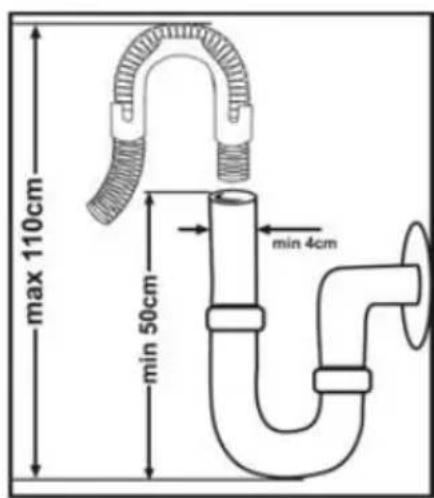

Tuyau de vidange

On peut raccorder le tuyau de vidange, soit directement à une évacuation fixe, soit au raccord spécial sous l'évier. Au moyen d'un tuyau coudé spécial (si disponible), on peut vidanger la lave-vaisselle directement dans l'évier en accrochant le tuyau coudé au bord de l'évier. Ce raccordement doit être situé à 50 cm du sol (au minimum) et à 110 cm du sol (au maximum).

Avertissement : Lorsqu'un tuyau de vidange de plus de 4 m est utilisé, les ustensiles peuvent rester sales. Dans ce cas, notre société déclinera toute responsabilité.

Raccordement électrique

La prise avec terre de votre lave-vaisselle doit être raccordée à une prise avec mise à la terre dont la tension et l'intensité correspondent aux valeurs prévues (suivant les normes en vigueur). Si votre installation ne compte pas de mise à la terre, faites réaliser ce type d'installation par un électricien qualifié. En cas d'utilisation sans mise à la terre, notre société se dégagera de toute responsabilité.

L'intensité du fusible doit être de 10-16A.

Votre lave-vaisselle est configuré pour fonctionner en 220-240V. A BASSE TENSION, I'EFFICACITE DE VOIRE LAVE-VAISSELLE EST MOINDE.

Avant la premiere utilisation

• Vérifiez que les caractéristiques techniques du réseau électrique et d'alimentation en eau correspondent aux valeurs indiquées dans les instructions d'installation de la machine.
• Retirez tous les matériaux d'emballage de l'intérieur de la machine.
• Réglez l'adoucisseur d'eau.
• Ajoutez 1 kg de sel dans le compartiment à sel et remplissez-le d'eau à ras bord.
• Remplissez le compartiment à produit de rinceage.

Importance de la quantité de calcaire dans l'eau

Pour un bon résultat, le lave-vaisselle doit fonctionner avec de l'eau adoucie, moins calcaire. À défaut, des résidus de calcaire blancs se déposeront sur la vaisselle et à l'intérieur de la machine, ce qui affectera négativement la performance de lavage et de rinçage de la machine et le brillant de la vaisselle. Quand l'eau traverse l'adoucisseur, elle est débarrassée des ions responsables de sa dureté et atteint le degré de douceur désiré pour le meilleur résultat de lavage. Selon le degré de dureté de l'eau, ces ions s'accumulent rapidement à l'intérieur de l'adoucisseur. Il faut donc régénérer le système adoucisseur avec du sel pour lave-vaisselle de manière à ce qu'il fonctionne aussi bien au cours du lavage suivant.

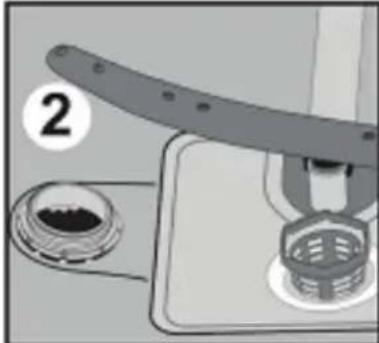

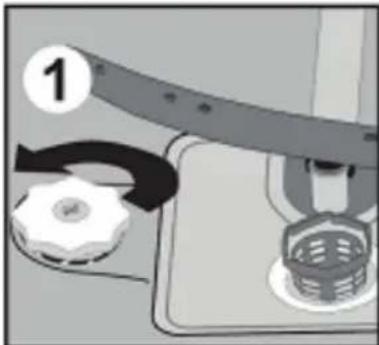

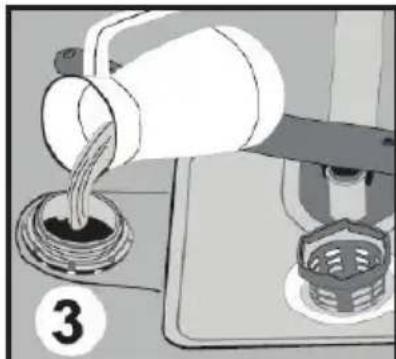

Chargement du sel dans le réservoir de l'adoucisseur d'eau

Utilisez du sel spécifique pour adoucisseur de lave-vaisselle. Pour permettre le sel dans le réservoir de

l'adoucisseur, enlevez d'abord le panier inférieur, puis dévissez le bouchon en le tournant dans le sens inverse des aiguilles d'une montre.1 et 2

À la première utilisation du lave vaisselle, remplissez le réservoir avec 1 kg de sel et complétez avec de l'eau jusqu'au niveau haut du réservoir.

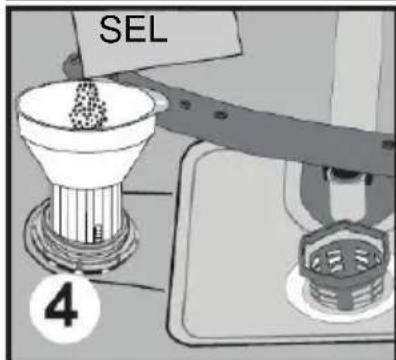

Si l'entonnoir 4 est livré avec le lave-vaisselle, il facilitera le remplissage du sel.

Nettoyer le filetage et revissez le bouchon. Enlevez

impérativement le sel ayant pu tomber à côté du réservoir, sur le fond inox. Si vous ne faites pas de lavage immédiatement après avoir mis du sel, mettez en marche un programme court de lavage avec une machine vide afin d'éviter d'endommager l'intérieur du lave-vente.

vaisselle (corrosion) en raison du débordement de sel dans l'appareil lors du remplissage du réservoir. Ainsi, le surplus de sel sera immédiatement enlevé au moment de l'opération de lavage.

Lorsque vous commencez à faire fonctionner votre lave-vaisselle, le réservoir du sel se remplit d'eau. Pour cette raison, mettez le sel dans le réservoir avant de commencer à utiliser votre appareil (comme indiqué ci-dessus)

Si vous mettez du sel en tablette dans le réservoir, ne le remplissez pas entièrement. Nous vous recommandons d'utiliser du sel en grains ou en poudre.

Ne mettez jamais du sel de table dans votre lave-vaisselle. Dans le cas contraire, la fonction de l'adoucisseur peut diminuer au fil du temps.

Quand le témoin indicateur de sel qui se trouve sur le panneau de commande s'allumera, remplissez à nouveau le réservoir de sel.

Bande test de contrôle de la durée de l'eau

L'efficacité de lavage de votre lave-vaisselle dépend du degré de dureté de l'eau de robinet. Pour cette raison, votre lave-vaisselle est équipée d'un système qui réduit la dureté de l'eau d'alimentation. L'efficacité du lavage augmentera avec un bon réglage du système. Pour en connaître le niveau de dureté de l'eau dans votre région, contactez votre fournisseur d'eau. Vous pouvez aussi faire le test avec la bande test de contrôle (si livrée avec votre lave-vaisselle). Ce contrôle vous permettra de modifier le réglage de l'adoucisseur.

Ouvrez la bandelette de contrôle

Faitescouler l'eau du robinetpendant 1 min.

Plongez labandelette de contrôle dans l'eaupendant 1 sec.

Retirez labandelette de contrôle et secouez-la.

Attendez 1 min.

Régléz votre machine en fonction dudegré de durété de l'eau constaté.

Tableau des réglages en fonction de la durée de l'eau

Si le degré de dureté est supérieur à 90 dF (dureté française) ou si vous utilisez de l'eau du puits, nous préconisons d'utiliser un filtre et un dispositif de traitement de l'eau. NB : le degré de dureté de l'eau est réglé au niveau 3 en usine.

Niveau de durété de l'eau	Dureté de l'eau en Allemagné dH	Dureté de l'eau en France dF	Dureté de l'eau en Grande Bretagne dE	Indicateurs de niveau de durété de l'eau
					P1	P2	P3	P4
1	0 - 5	0 - 9	0 - 6	P1 sont allumés	●	○	○	○
				P2 sont allumés 7 - 1410	-296	-118	○	○
				P3 sont allumés 15 - 2121	-30	12 - 173	○	○
				P4 sont allumés22 - 2831	-40	8 - 224	○	●
5	23 - 31	41 - 55	29 - 39	P1-P4 sont allumés	●	○	○	●
				P2-P4 sont allumés 40 - 6356	-3	32 - 50	6	●

Réglage de l'adoucisseur

Réglez l'adoucisseur d'eau en fonction du degré de dureté de l'eau du robinet.

Quand votre machine est à l'arrêt, appuyez sur la touche de sélection de programme et maintenez-la enfonnée.

Tout en maintenant appuyée la touche de sélection de programme, mettez votre machine sous tension en appuyant sur la touche Marche/Arrêt.

Maintenez la touche de sélection de programme enfoncée jusqu'à ce que les voyants P1-P2-P3-P4-fin s'allument puis s'éteignent. 3

Relâchez la touche de sélection de programme après que ces voyants "P1-P2-P3-P4-fin" aient clignoté.

Votre machine affiche le tout dernier réglage de durée d'eau

Vous pouvez ajuster le niveau de durée de l'eau en appuyant sur la touche de sélection de programme en vous référant au tableau du réglage de la durée de l'eau.

Une fois que vous avez réglé la durée de l'eau, appuyez sur le bouton "Marche/Arrêt". Votre réglage est ainsi mémorisé.

Utilisez un détergent spécifique conçu pour lave-vaisselle domestique.

Des produits de nettoyage contenant des phosphates et du chlore sont proposés sur le marché. Placez le détergent dans le compartiment avant de démarrer le lave-vaisselle. Conservez les détergents dans des endroits frais et secs, hors de portée des enfants.

Mettez les quantités nécessaires afin de préserver l'environnement. Ne pas remplir le compartiment à détergent plus que nécessaire, faute de quoi vos verres pourraient se rayer et le détergent pourrait mal se dissoudre.

Pour de plus amples informations sur le détergent que vous utilisez, adressez-vous directement au fabricant du détergent.

Remplissage du compartiment à détergent

Pousser le loquet pour ouvrir le compartiment à détergent comme indiqué sur l'illustration. On peut mesurer la bonne quantité de détergent au moyen des lignes inscrites dans le bac.

à détergent. Le bac à détergent peut contenir jusqu'à 40 cm³ de détergent. Ouvrir l'emballage de détergent pour lave-vaisselle et verser dans le grand compartiment prélavage 2 cm³ de détergent si vous vaisselle est très sale ou 15 cm si elle peu sale. Si vous vaisselle est restée sèche pendant très longtemps, si elle contient des résidus alimentaires secs et si vous avez surchargé le lave-vaisselle, versez 5 cm³ de détergent dans le compartiment de prélavage et démarrez votre machine.

Selon le degré de saleté de votre vaisselle et la durée de l'eau dans votre région, vous devrez moduler la quantité de détergent dans votre machine.

Détérgeants combinés

Les fabricants de détergent proposent également des détergents combinés dénommés 2 en 1, 3 en 1, 5 en 1...

Les détergents 2 en 1 contiennent du détergent + du sel ou du produit de rincege. En utilisant les détergents 2 en 1, il faut tenir compte des fonctions de la tablette.

Les autres détergents en tablettes comportent du détergent + du produit de rinçage + du sel + diverses autres fonctions.

De manière générale, les détergents combinés donnent des résultats suffisants dans certaines conditions d'utilisation uniquement. Ces détergents contiennent du produit de rinçage et/ou du sel dans des quantités prédéfinies.

En utilisant ce type de produits :

• Toujours veiller à vérifier les caractéristiques du produit que vous allez utiliser et s'il s'agit d'un produit combiné. Vérifiez que le détergent utilisé convient à la durée de l'eau du réseau auquel le lave-vaisselle est raccordé.
• Suivez les instructions figurant sur l'emballage de ces produits. Si ces détergents se présentent en tablettes, ne les placez jamais dans la cuve du lave- iment du distributeur de détergent.
• evez contacter le fabricant et vous renseigner sur les bonnes conditions d'utilisation.
• Contactez le fabricant du détergent si vous n'obtenez pas de bons résultats de lavage (si votre vaisselle présente des dépôts de calcaire ou si elle reste humide) après avoir utilisé des détergents 2 en 1 ou 3 en 1. La garantie de votre machine exclut toutes réclamations dues à l'utilisation de ces types de détergents.

Usage conseillé : Pour de meilleurs résultats en utilisant des détergents combinés, mettez quand même du sel et du produit de rinceage dans votre machine et régalez la dureté de l'eau et le doseur de produit de rinceage à la position la plus basse.

Pour les programmes courts, il est préférible d'utiliser des détergents en poudre plutôt que des tablettes. En effet, selon les fabricants, les tablettes se dissolvent différemment en fonction de la température et de la durée du cycle de lavage.

Attention: Si en utilisant ce type de détergent vous rencontrez un problème quelconque que vous n'avez pas rencontré paravant, contactez directement le fabricant du détergent.

Quand vous arrêtez d'utiliser des détergents combinés

• Remplissez les compartiments à sel et à produit de rinceage.
• Réglez la durée de l'eau à la position la plus élevée et faites un lavage à vide.
• Réglez la durée de l'eau.
• Procédez au réglage souhaité du doseur de produit de rincage.

Remplissage du compartiment à produit de rinçage et réglage du doseur

On utilise du produit de rincege pour empêcher le dépôt de gouttes d'eau blanchâtres, de

dévissez le bouchon du compartiment jusqu'à ce que

traces de calcaire et d'une pellicule blanche et pour un meilleur rinçage. Contrairement à une opinion répandue, il ne sert pas uniquement à obtenir une vaisselle plus brillante mais également une vaisselle plus sèche. C'est pourquoi il faut veiller à maintenir

une quantité suffisante de produit de rinceau dans le compartiment et à n'utiliser que des produits spécialement conçus pour lavevaisselle.

Pour verser le produit de rinceage, compartiment. Remplissez le l'indicateur de niveau de produit de rinceage noircisse. Revissez le couvercle de maniere a ce que les picots correspondent. Vous pouvez

vérifier si vous devez ajouter ou non du produit de rincege dans cette machine au moyen de l'indicateur de niveau de produit de rincege situé sur le distributeur de déd Tangent. Si l'indicateur est noir, le compartiment contient suffisamment de produit de rincege, tandis que si l'indicateur est clair, vous devez ajouter du produit de rincege.

On peut régler le doseur de produit de rincege de 1 à 6. Le doseur est réglé à la position 3 en usine.

Vous devez utiliser un réglage plus élevé si des taches d'eau se forment sur toute vaisselle après un lavage et un réglage plus faible s'il reste une tache bleue quand vous l'essuyez avec la main.

Attention : N'utilisez que des produits de rinceage adaptés à l'usage en machine. En cas de débordement, les résidus de produit de rinceage créent une grande quantité de mousse et les résultats de lavage s'en trouvent affectés : nettoyez l'excédent de produit de rinceage avec un chiffon.

Chargement du lave-vaisselle

Si vous mettez correctement votre vaisselle dans le lave-vaisselle, vous l'utiliserez de la meilleure façon en termes de consommation d'énergie et de performance de lavage et de séchage.

Votre machine contient deux paniers de chargement. Vous pouvez utiliser le panier inférieur pour installer les ustensiles ronds et profonds tels que les pots à poignées longues, les couvercles, les assiettes, les casseroles, les couverts.

Le panier supérieur est destiné au chargement des soucoupes, des assiettes à dessert, des bols, des tasses et des verres. Inclinez les verres à pied contre le bord du panier, les grilles mobiles, ou le grillage de maintien des verres et non pas contre les autres ustensiles. Ne pas incliner les verres hauts les uns contre les autres ; ils ne seront pas stables et pourraient être endommagés.

Il est préférible d'installer les objets fins et étroits dans les parties médianes des paniers.

Placez les cuillères parmi les autres couverts pour les empêcher de se coller les unes aux autres. Pour un meilleur résultat, nous vous conseillons d'utiliser la grille à couverts.

Pour éviter toutes blessures eventuelles, placez toujours les objets pointus et à long manche tels que les fourchettes de service, couteaux à pain, etc. la pointe en bas ou horizontalement dans les paniers.

Attention: Placez vos couverts dans le lave-vaisselle de manière à ce qu'ils n’empêchent pas la rotation des bras de lavage inférieur et supérieur.

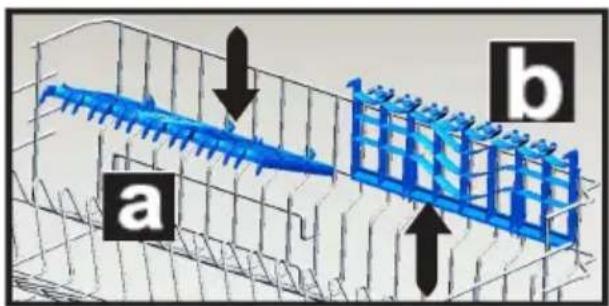

Grilles mobiles

Le panier supérieur de votre machine comprend deux grilles mobiles. À vous pouvez utiliser ces grilles mobiles en position ouverte ou fermée. En position ouverte, vous pouvez y placer vos tasses. En position fermée, vous pouvez placer les verres hauts sur le panier. Vous pouvez également utiliser ces grilles mobiles pour y placer latéralement les fourchettes, cuillères et couteaux longs.

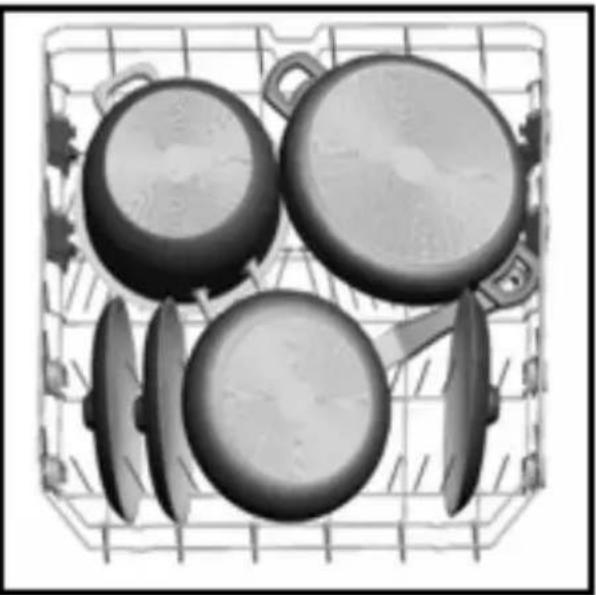

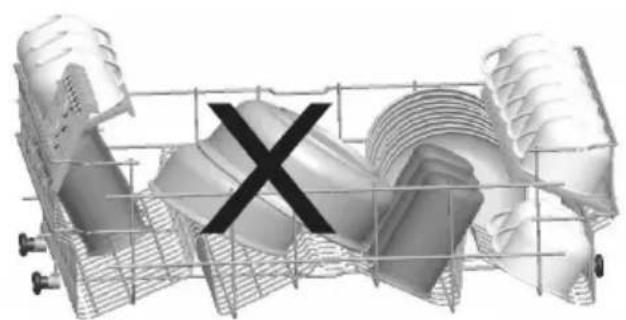

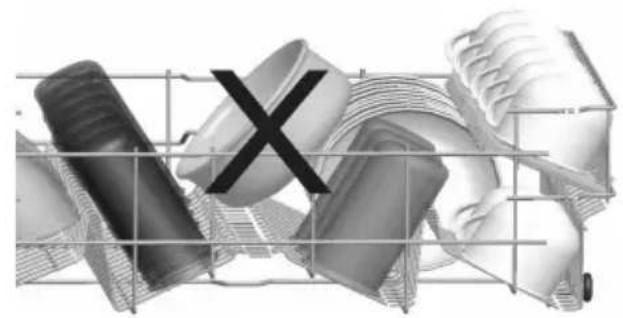

Autres charges des paniers

Panier inférieur

Panier supérieur

Remarque importante pour les laboratoires de test

Pour de plus amples informations relatives aux tests de performance, veuillez vous renseigner à l'adresse ci-après : [e-mail]. Dans votre courrier électronique, veuillez indiquer le nom du module et le numéro de série (20 chiffres) disponibles sur la porte de l'appareil.

Contenu des programmes

Durée du programme (min.)	117 50 187 15
Consommation d'électricité (kW heures)	1,55 1,35 0,90 0,02
Consommation d'eau (litres)	17,2 12,7 12,0 4,5

Attention: Les programmes courts n'incluent pas de cycle de séchage.

Les valeurs ci-dessus sont les valeurs obtenues en conditions de laboratoire conformément aux normes applicables. Ces valeurs peuvent changer en fonction des conditions d'utilisation du produit et de l'environnement (tension du réseau, pression d'eau, température d'arrivée d'eau et température ambiantes).

1.) Touche marche/arret

Quand on appuie sur la touche Marche/Arrêt, l'indicateur de fin de programme lumineux s'allume.

2.) Touche sélection de programme

Avec cette touche, vous pouvez sélectionner un programme adaptable à votre vaisselle.

3.) Témoin lumineux du niveau de sel régulant

Quand le témoin du sel s'allume, veillez à remplir le bac à sel.

Témoin lumineux du niveau de liquide de rincage

Quand le témoin du liquide de rincage s'allume, veillez à remplir le compartiment du liquide de rincage.

Indicateur de fin de programme

L'indicateur de fin de programme situé sur le panneau de commande, s'allume lorsque le programme de lavage sélectionné est terminé. Votre lave-vaisselle peut également faire retentir un signal sonore "5 fois" à la fin du programme.

Mise du lave-vaisselle sous tension

Quand vous sélectionnez un programme avec le bouton de sélection des programmes, le voyant lumineux du programme choisi s'allume et le voyant fin s'éteint.

1. Appuyez sur la touche Marche/Arrêt. 2. Sélectionnez le programme correspondant à votre vaisselle via la touche de sélection du programme. 3. Fermez la porte. Le programme se lance automatiquement.

Remarque: Si vous décidez finalement de ne pas démarrer le lave-vaisselle après la sélection du programme, appuyez de nouveau sur la touche Marche/Arrêt. Notre programme sera annulé. Vous pourrez sélectionner un nouveau programme.

Contrôle du déroulement du programme

Si vous souhaitez changer de programme pendant qu'un programme de lavage est en cours.

NB: Si vous ouvrez la porte du lave-vaisselle pour arrêter le programme de lavage avant la fin, faites attention de l'entrouvrir doucement au début pour éviter les éclaboussures d'eau.

Modifier un programme avec remise à zéro

Si vous souhaitez annuler un programme pendant qu'un programme de lavage démarre.

NB: Si vous ouvrez la porte du lave vaisselle pour arrêter le programme de lavage avant la fin, faites attention de l'entrouvrir doucement au début pour éviter les éclaboussures d'eau

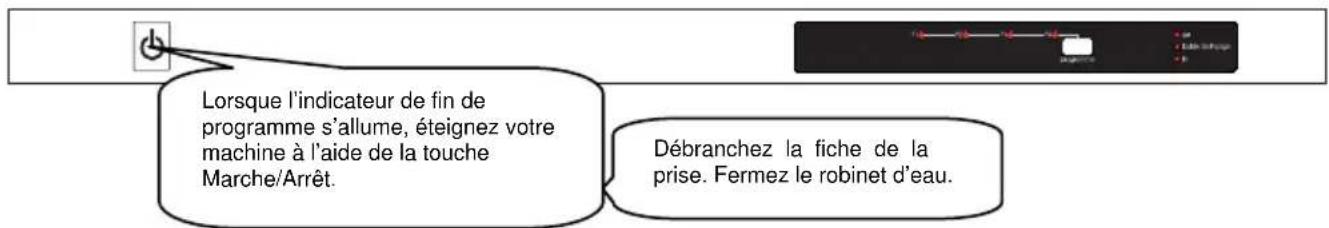

Mise du lave-vaisselle hors tension

NB: Lorsque le signal sonore indiquant la fin du programme (témoin de l'indicateur allumé) retentit, vous pouvez laisser la porte de votre machine entrouverte pour faciliter le séchage.

NB: Si la porte du lave-vaisselle s'ouvre pendant le lavage ou si une panne d'électricité intervient, le lave-vaisselle ne poursuivra le programme en cours que si la porte est fermée et l'énergie rétablie.

NB: En cas de panne d'électricité ou d'ouverture de la porte au cours du processus de séchage, le programme prend fin. Notre machine est désormais prête pour une nouvelle sélection de programme.

Entretien et nettoyage

Le nettoyage régulier du lave-vaisselle prolonge sa durée de vie.

De la graisse et du calcaire peuvent s'accumuler dans la cuve. Dans ce cas :

• Remplissez le compartiment à détergent sans mettre de vaisselle dans le lave-vaisselle, sélectionnez un programme qui fonctionne à haute température et mettez le lave-vaisselle en route. Si cette procédure se révèle insuffisante, utilisez des produits de nettoyage spéciaux disponibles sur le marché. (Produits de nettoyage spécial lave-vaisse).

Nettoyage des joints de porte

-Pour nettoyer tous les résidus accumulés dans les joints de porte, essuyez les joints régulièrement avec un chiffon humide.

Nettoyage du lave-vaisselle

Nettoyez les filtres après chaque lavage et les bras de lavage au moins une fois par semaine. Débranchez votre machine et fermez le robinet d'arrivée d'eau avant de commencer le nettoyage. N'utilisez pas de produit abrasif. Essuyez avec un produit doux et un chiffon humide.

Filtres

Vérifiez si des résidus d'aliments se sont accumulés dans le filtre et le microfiltre. En cas de présence de tous résidus, retirez les filtres et nettoyez-les soigneusement à l'eau courante.

a. Microfiltre extérieur b. Filtre à déchets intérieur c. Filtre tamis métal ou plastique

Pour extraire et nettoyer le groupe filtrant, tournez-le dans le sens des aiguilles d'une montre et retirez-le en le soulevant.

Tirez et retirez le filtre métal ou plastique. 3 Séparez ensuite le filtre à déchets et le microfiltre. 2 Rincez-le abondamment à l'eau courante. Réinstallez le filtre à déchets dans le microfiltre en faisant attention de bien faire correspondre les repères. Fixez le microfiltre sous le filtre métal ou plastique et tournez-le dans le sens de la flèche ; l'ensemble est verrouillé quand on peut voir la flèche sur le microfiltre. 4

• N'utilisez jamais votre lave-vaisselle sans : filtre.
• Une installation incorrecte du filtre de diminuera l'efficacité du lave-vaisselle.
• La propriété des filtres est essentielle au bon fonctionnement de la machine.

Bras de lavage

Vérifiez que les gicleurs des bras de lavage supérieur et inférieur ne sont pas bouchés. En cas d'obstruction, retirez les bras de lavage et nettoyez-les à l'eau courante.

Le bras de lavage inférieur se retire en le tirant vers le haut. Pour le bras de lavage supérieur, retirez l'écrou en le tournant vers la gauche. Veillez à parfaitement serrer l'écrou en réinstallant le bras de lavage supérieur.

Filtres du tuyau d'arrivée d'eau

Le filtre du tuyau d'arrivée d'eau empêche que votre machine soit endommagée par toute contamination (sable, argile, rouille, etc.) eventuellement transportée dans le réseau ou l'installation de plomberie intérieure et prévient tous désagréments tels que le jaunissement ou la formation de dépôts après le lavage. Vérifiez régulièrement les filtres et le tuyau d'arrivée d'eau et nettoyez-les si nécessaire. Pour nettoyer les filtres, fermez le robinet et retirez le tuyau. Retirez le filtre du tuyau ainsi que le filtre du côté de l'entrée du lave-vaisselle et nettoyez-les à l'eau courante. Réinstallez les filtres propres dans leurs logements et réinstallez le tuyau.

CODES De dysfunctionnement et que FAIRE en cas de PANNE

CODE DE DYSFONCTIONNEMENT				DESCRIPTION DU DYSFONCTIONNEMENT	CONTORE
P1 P2 P3	P4
				Absence arrivée d'eau.	Vérifiez l'ouverture complète du robinet et l'absence de coupure d'eau.Fermez le robinet, retirez le tuyau et nettoyez les filtres à l'extremité de raccordement de celui-ci.Redémarrez votre machine et contactez le service après vente si le problème se reproduit.
				Arrivée d'eau intermittente.	Fermez le robinet.Contactez le service après vente .
				Impossible de vidanger l'eau usée dans la machine.	Le tuyau de vidange est bouché.Les filtres intérieurs de votre machine sont peut être bouchés.Etignez puis rallumez votre machine et activez la commande d'annulation de programme.Si le problème persististe, contactez le service après vente .
				Impossible d'atteindre la tempête d'eau désirée ; résistance et capleur de tempête défectueux.	Contactez le service après vente .
				Sécurité anti débordement déclenchée	Étignez la machine et fermez le robinet.Contactez le service après vente .
				Carte électronique défectueuse.	Contactez le service après vente .

Le programme ne démarre pas

• Vérifiez que la prise de courant est branchée.
• Vérifiez les fusibles de votre installation.
• Vérifiez que le robinet d'arrivée d'eau est ouvert.
• Vérifiez que vous avez fermé la porte du lave-vaisselle.
• Vérifiez que vous avez fermé le lave-vaisselle en appuyant sur la touche Marche/Arrêt. Vérifiez que les filtres d'arrivée d'eau et les filtres du lave-vaisselle ne sont pas bouchés.

Il reste des résidus de détergent dans le compartiment à détergent :

Vous avez introduit le détergent alors que le compartiment était humide. Bien vérifier que le compartiment est sec avant de mettre la lessive.

Il reste de l'eau à l'intérieur du lave-vaisselle à la fin du programme

• Le tuyau de vidange est bouché ou plié.
• Les filtres internes sont bouchés. Le programme n'est pas encore terminé.

Le lave-vaisselle s'arrête pendant une opération de lavage

• Panne de courant. Coupure d'arrivée d'eau. Programme en mode suspendu.

Des bruits de vase remuée et des coups se font entendre pendant une operation de lavage

La vaisselle n'est pas installée correctement. - Le bras de lavage heurte la vaisselle.

Il reste des résidus d'aliments sur la vaisselle

La vaisselle est mal installée dans le lave-vaisselle ; l'eau aspergée par les bras de lavage n'atteint pas les endroits mal lavés. Le panier est trop chargé. La vaisselle se touche. - Quantité de détergent insuffisante. - Programme sélectionné inadapté, température pas assez haute. - Bras de lavage bouché par des résidus d'aliments. - Filtres internes bouchés. - Filtres mal positionnés. - Pompe de vidange bouchée.

Présence de taches blanches sur la vaisselle

• Quantité de détergent insuffisante.
• Réglage du doseur de produit de rinçage trop faible. Absence de sel régénérant malgré le fort degré de dureté de l'eau.
• Réglage de l'adoucisseur trop faible.
• Couvercle du compartiment à sel mal fermé.

La vaisselle ne sèche pas

Programme sans séchage sélectionné. - Réglage du doseur de produit de rinçage trop faible. Vaisselle retirée trop rapidement du lave-vaisselle.

Présence de taches de rouille sur la vaisselle

• Vaisselle en acier inoxydable de mauvaise qualité. Teneur en Sel de l'eau de lavage élevée.
• Couvercle du compartiment à sel mal fermé. Trop de sel introduit dans le lave-vaisselle au moment du remplissage. Du sel a débordé dans la cuve.
• Mise à la terre défectueuse.

La porte ne se ferme pas ou ne s'ouvre pas correctement

• Vérifiez que le poids de la contre-porte est correct. (voir sur le schéma d'assemblage).
• Vérifiez la tension du ressort de la porte est correcte (voir sur le schéma d'assemblage).

Informations pratiques et UTILES

1. Chaque fois que vous n'utilisez pas votre machine :
2. Débranchez le lave-vaisselle et coupez l'eau.
3. Laissez la porte grande entrouverte pour empêcher la formation d'odeurs désagréables.
4. Maintenez l'intérieur du lave-vaisselle propre.
5. Elimination des gouttes d'eau sur la vaisselle:
6. Lavez la vaisselle avec le programme intensif.
7. Retirez tous les récipients métalliques du lave-vaisselle.
8. N'ajoutez pas de détergent.
9. Si vous positionnez correctement votre vaisselle dans le lave-
10. Retirez les gros résidus avant d'installer la vaisselle sale dans le lave-vaisselle.
11. Faites fonctionner le lave-vaiselle une fois qu'il est entièrement plein.
12. N'utilisez le programme de trempage que si nécessaire.
13. Consultez les informations sur les programmes et le tableau des valeurs de consommation moyennes quand vous choisissez un programme.
14. Le lave-vaisselle pouvant atteindre des températures élevées, il est déconseillé de l'installer à côté d'un réfrigérateur.
15. Si l'appareil se trouve à un endroit où le risque de gel existe, vous devez complètement vider l'eau restée dans la machine, couper l'arrivée d'eau, et dévisser le tuyau d'arrivée d'eau du robinet.

FICHE Produit

Marque déposée du fournisseur	WESTLINE
Modèle du fournisseur	LVW1247A++
Capacité du lave-vaisselle (nombre de couverts) 12
Classe d'efficacité énergétique A++
Consommation d'énergie annuelle en kWh (AEc) (cycle 280) * 258
Consommation d'énergie (Et) (kWh par cycle) 0,90
Consommation d'électricité en mode Arrêt (W) (Po) 0,50
Consommation d'électricité en mode Laissé sur Marche (W) (PI)	1,00
Consommation d'eau annuelle en litres (AWc) (cycle 280)** 3360
Classe d'efficacité de séchage *** A
Nom du programme standard**** Eco
Durée du programme pour le cycle standard (min) 187
Emission acoustique dans l'air dB(A) re 1pW	47
Intégré Oui

• Consommation d'énergie de 258 kWh par an, sur la base de 280 cycles de lavage standard, en utilisant un remplissage d'eau froide et la consommation en mode faible.

La consommation énergétique réelle dépend des conditions d'utilisation de l'appareil.

Consommation d'eau de 3360 litres par an sur la base de 280 cycles de lavage standard.

La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.

Classe d'efficacité de séchage A sur une échelle graduée de G (moins efficace) à A (plus efficace). Le programme "Eco" est le programme standard.

Le programme standard correspond au cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette et sur la fiche.

Ce programme convient au lavage d'une vaisselle normalement sale et constitue le programme le plus efficace en termes de consommation combinées d'énergie et d'eau.

Recyclage

• Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques.
• Cela signifie que ce produit doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2012/19/EU afin de pouvoir soit être recyclé, soit démantelé afin de réduire tout impact sur l'environnement.
• Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.
• Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.
• Poids net : 38kg

VESTEL FRANCE

17 Rue de la Couture

Parc Icade

94563 Rungis Cedex

Durée de disponibilité des pièces détachées fonctionnelles : 6 ans, à partir de la date de fabrication du produit.

52201981 R23
