MODE D'EMPLOI DVI460BF1 DE DIETRICH

Présentation de votre lave-vaisselle

Cher Cliente, Cher Client,

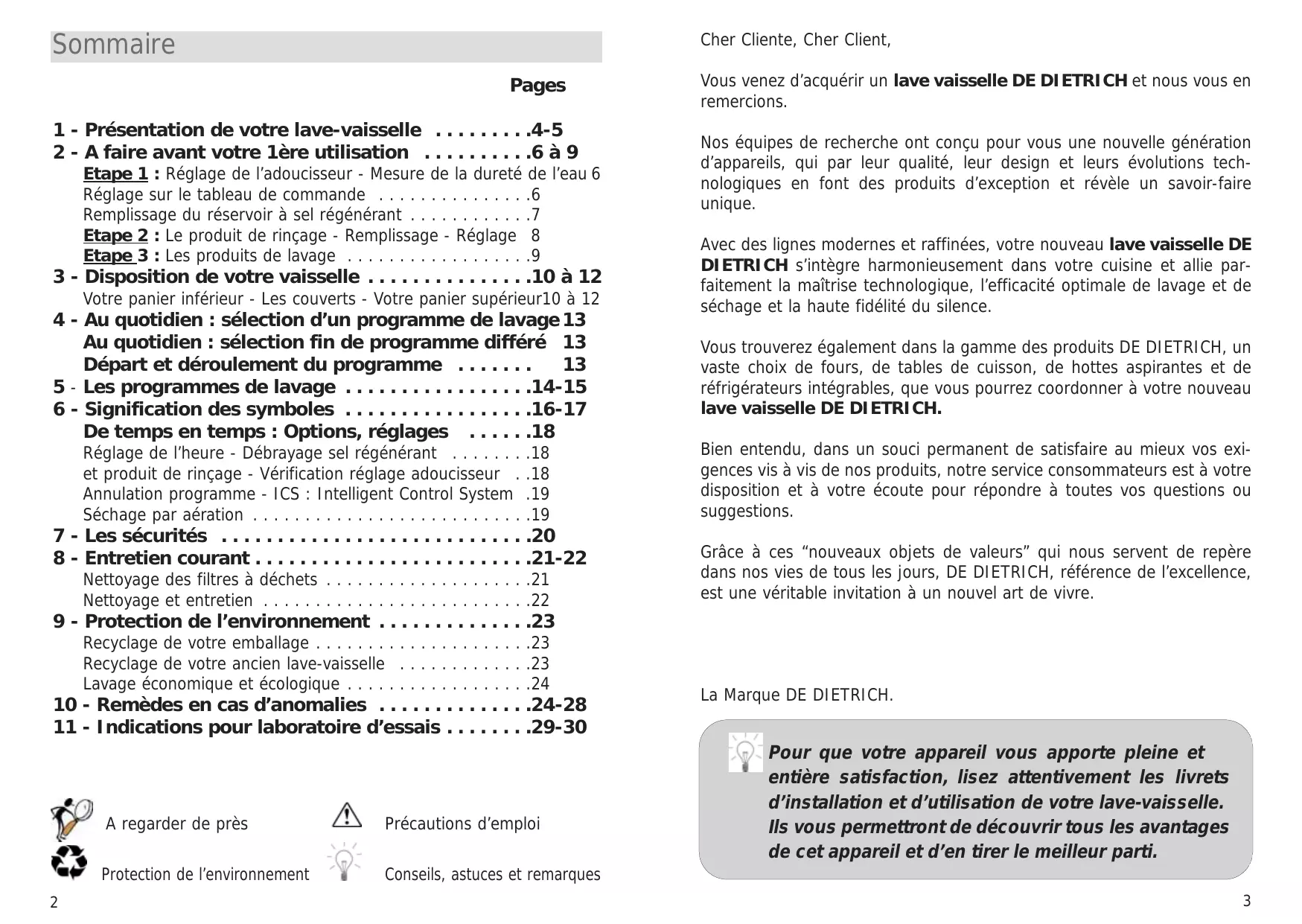

Pages 1 - Présentation de votre lave-vaisselle . . . . . . . . .4-5 2 - A faire avant votre 1ère utilisation . . . . . . . . . .6 à 9 Etape 1 : Réglage de l’adoucisseur - Mesure de la dureté de l’eau 6 Réglage sur le tableau de commande . . . . . . . . . . . . . . .6 Remplissage du réservoir à sel régénérant . . . . . . . . . . . .7 Etape 2 : Le produit de rinçage - Remplissage - Réglage 8 Etape 3 : Les produits de lavage . . . . . . . . . . . . . . . . . .9

3 - Disposition de votre vaisselle . . . . . . . . . . . . . . .10 à 12 Votre panier inférieur - Les couverts - Votre panier supérieur10 à 12

4 - Au quotidien : sélection d’un programme de lavage 13 Au quotidien : sélection fin de programme différé 13 Départ et déroulement du programme . . . . . . . 13 5 - Les programmes de lavage . . . . . . . . . . . . . . . . .14-15 6 - Signification des symboles . . . . . . . . . . . . . . . . .16-17 De temps en temps : Options, réglages . . . . . .18

Vous venez d’acquérir un lave vaisselle DE DIETRICH et nous vous en remercions. Nos équipes de recherche ont conçu pour vous une nouvelle génération d’appareils, qui par leur qualité, leur design et leurs évolutions technologiques en font des produits d’exception et révèle un savoir-faire unique. Avec des lignes modernes et raffinées, votre nouveau lave vaisselle DE DIETRICH s’intègre harmonieusement dans votre cuisine et allie parfaitement la maîtrise technologique, l’efficacité optimale de lavage et de séchage et la haute fidélité du silence. Vous trouverez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de tables de cuisson, de hottes aspirantes et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouveau lave vaisselle DE DIETRICH.

Réglage de l’heure - Débrayage sel régénérant . . . . . . . .18 et produit de rinçage - Vérification réglage adoucisseur . .18 Annulation programme - ICS : Intelligent Control System .19 Séchage par aération . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Nettoyage des filtres à déchets . . . . . . . . . . . . . . . . . . . .21 Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . .22

Grâce à ces “nouveaux objets de valeurs” qui nous servent de repère dans nos vies de tous les jours, DE DIETRICH, référence de l’excellence, est une véritable invitation à un nouvel art de vivre.

7 - Les sécurités . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 8 - Entretien courant . . . . . . . . . . . . . . . . . . . . . . . . .21-22 9 - Protection de l’environnement . . . . . . . . . . . . . .23 Recyclage de votre emballage . . . . . . . . . . . . . . . . . . . . .23 Recyclage de votre ancien lave-vaisselle . . . . . . . . . . . . .23 Lavage économique et écologique . . . . . . . . . . . . . . . . . .24

10 - Remèdes en cas d’anomalies . . . . . . . . . . . . . .24-28 11 - Indications pour laboratoire d’essais . . . . . . . .29-30

Précautions d’emploi

Protection de l’environnement

Conseils, astuces et remarques

La Marque DE DIETRICH.

Pour que votre appareil vous apporte pleine et entière satisfaction, lisez attentivement les livrets d’installation et d’utilisation de votre lave-vaisselle. Ils vous permettront de découvrir tous les avantages de cet appareil et d’en tirer le meilleur parti. 3

Présentation de votre lave-vaisselle

Présentation de votre lave-vaisselle

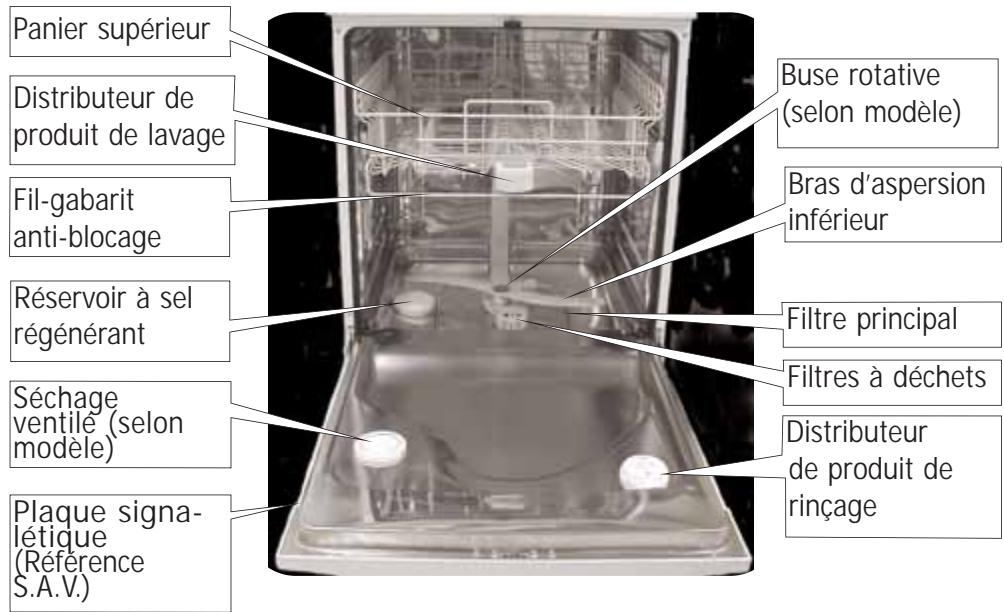

Panier supérieur Distributeur de produit de lavage Fil-gabarit anti-blocage Réservoir à sel régénérant Séchage ventilé (selon modèle) Plaque signalétique (Référence S.A.V.)

Buse rotative (selon modèle) Bras d’aspersion inférieur

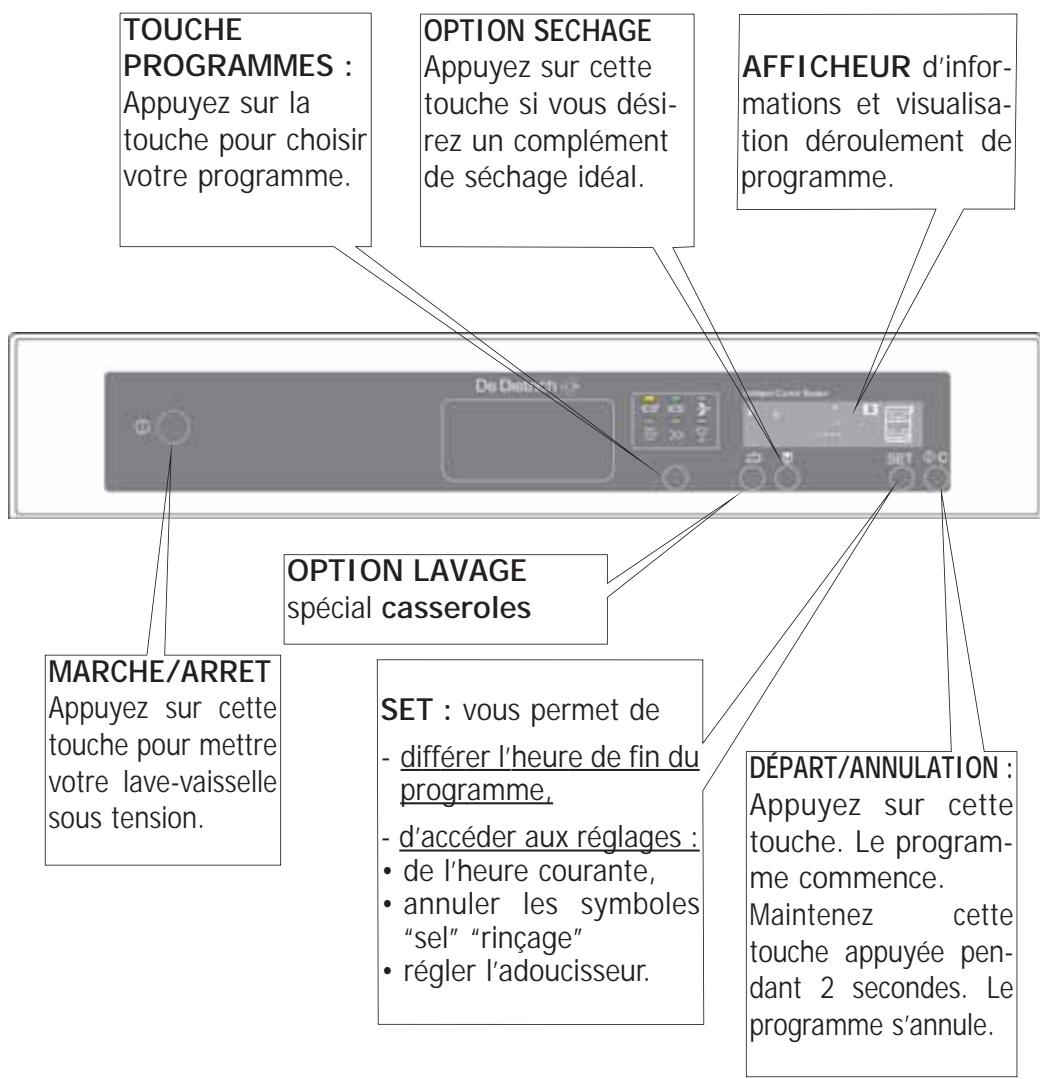

TOUCHE PROGRAMMES : Appuyez sur la touche pour choisir votre programme.

OPTION SECHAGE Appuyez sur cette touche si vous désirez un complément de séchage idéal.

AFFICHEUR d’informations et visualisation déroulement de programme.

Filtre principal Filtres à déchets Distributeur de produit de rinçage

OPTION LAVAGE spécial casseroles La photo ci-dessus, panier inférieur retiré, vous permet de visualiser les principaux éléments décrits dans cette notice d’utilisation.

Votre lave-vaisselle est équipé de systèmes de sécurités : - La SÉCURITÉ ANTI-DÉBORDEMENT. Ce système active automatiquement la pompe de vidange si le niveau d’eau dans la cuve atteint une hauteur anormale. - La SÉCURITÉ ANTI-FUITE. Ce système interrompt l’alimentation d’eau si une fuite est détectée sous l’appareil. - La SÉCURITÉ TOTALE : Ce tuyau d’alimentation est équipé d’un mécanisme qui interrompt l’alimentation d’eau directement au robinet en cas de fuites d’eau.

MARCHE/ARRET Appuyez sur cette touche pour mettre votre lave-vaisselle sous tension.

SET : vous permet de - différer l’heure de fin du programme, - d’accéder aux réglages : • de l’heure courante, • annuler les symboles “sel” “rinçage” • régler l’adoucisseur.

DÉPART/ANNULATION : Appuyez sur cette touche. Le programme commence. Maintenez cette touche appuyée pendant 2 secondes. Le programme s’annule.

A faire avant la première utilisation ETAPE 1 :

Pour un résultat de lavage et séchage impeccables et sans traces.

Le réglage de l’adoucisseur doit être effectué correctement pour obtenir un résultat de lavage et séchage sans traces. Votre lave-vaisselle est muni d’un dispositif d’adoucissement de l’eau qui fonctionne grâce à l’utilisation de sel régénérant. Vous devez le régler en fonction de la dureté de l’eau de votre lieu d’habitation.

➀ - Mesure de la dureté de l’eau Pour celà : Renseignez-vous auprès de votre service local de distribution des eaux pour connaître le degré de dureté d’eau. OU mesurez la dureté de l’eau au robinet en utilisant la bandelette “Aqua-test” fournie avec votre lave-vaisselle et reportez vous au tableau ci-dessous pour connaître le réglage à sélectionner selon la dureté d’eau. ➁ - Réglage sur le tableau de commande Dureté Besoin Réglage Appuyez sur la touche eau de sel adoucisseur “SET” pour régler l’adouNON 0 - 10°F Ca cisseur ; un appui long 10 - 18°F OUI Ca pour accéder aux Ca 18 - 25°F OUI “réglages” et 2 appuis 25 - 40°F courts pour l’adoucisseur. OUI Ca La valeur de réglage 40 - 55°F OUI Ca adoucisseur est alors 55 - 70°F Ca OUI indiquée sur l’afficheur. Dureté d’eau > 70 °F OUI Ca • Appuyez sur la touche programmes pour changer le réglage. • La validation du réglage est automatique après 10 secondes sans appui sur la touche programmes. L’affichage correspond à la dureté d’eau suivant le tableau ci-dessus. Ca ). A la première mise sous tension le réglage est 10°F à 25°F (affichage Bandelette

Il est impératif de remplir le réservoir à sel avec de l’eau lors de la mise en service, même si le réglage choisi pour l’adoucisseur ne nécessite pas de sel régénérant. En cas de déménagement ajuster de nouveau le réglage de l’adoucisseur. 6

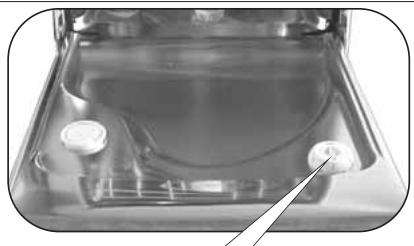

A faire avant la première utilisation ③ Remplissage du réservoir à sel régé-

nérant Cette opération de remplissage doit s’effectuer juste avant de lancer le tout premier lavage.

Le remplissage en sel est indispensable pour bien laver sans traces en régénérant les résines qui adoucissent l’eau en la débarrassant de son calcaire, sauf si l’eau du Ne jamais verser de réseau est suffisamment douce (voir détergent dans ce réservoir, “réglage de l’adoucisseur”). vous détruiriez l’adoucisseur. - Dévissez et enlevez le bouchon du réservoir à sel. - Utilisez l’entonnoir pour verser. - Remplissez le réservoir avec du sel régénérant spécialement conçu pour lave-vaisselle. - La première fois, complétez avec de l’eau jusqu’au bord du réservoir. - Revissez bien à fond le bouSEL chon du réservoir à sel. Ne pas utiliser de sel de cuisine. En cas de débordement du sel régénérant lors du remplissage, il est recommandé d’enlever les cristaux de sel pour éviter l’oxydation de la cuve. voir pages 18-20 : symbole indicateur du niveau de remplissage de sel régénérant : Après un remplissage de sel régénérant, le symbole peut rester clignotant jusqu’à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le remplissage n’est pas complet) par exemple lors de la mise en service avec l’échantillon.

Dans le cas d’une eau particulièrement douce et ne nécessitant pas l’utilisation de sel régénérant, le symbole SEL peut être supprimé de l’afficheur. voir page 18 7

A faire avant la première utilisation ETAPE 2 :

Le produit de rinçage

Pour une vaisselle brillante et bien sèche.

A faire avant la première utilisation ETAPE 3 :

Les produits de lavage pour une vaisselle propre.

Pour faciliter le chargement de la lessive, le distributeur à produits de lavage est situé en face avant du panier supérieur. La boîte à lessive est compatible avec tous les types de produits recommandés pour lave-vaisselle.

A la mise en service, remplissez jusqu’à affleurer le haut du levier de réglage. Versez au minimum la totalité de l’échantillon de produit de rinçage fourni. Refermez bien à fond

Pastille Disposez la pastille dans le compartiment extérieur.

Contenance : 120 ml (1 verre environ) Poudre ou liquide tirez le distributeur pour approvisionner en lessive poudre ou liquide. Remplissez jusqu’au repère min. pour une vaisselle peu sale repère max. pour une vaisselle sale Fermez le distributeur.

Indicateur visuel : Opaque : Reste du produit Brillant : Réservoir vide En cas de débordement du produit lors du remplissage, épongez l’excès pour éviter la formation de mousse.

➁ Réglage (si besoin) Le réglage d’origine est au centre (position moyenne : repère 2). Après quelques cycles, en cas de traces ou de mauvais séchage, vous pouvez ajuster le réglage au moyen du levier de réglage : • repère 1 pour diminuer le dosage, • repère 3 pour l’augmenter.

Conservez tous ces produits hors de portée des enfants et à l’abri de l’humidité.

Voir pages 18-20 : Le symbole indicateur du niveau de remplissage produit de rinçage. 8

Utilisez des produits de lavage spécialement conçus pour lave-vaisselle.

TRES IMPORTANT : Si vous utilisez des produits de lavage combinés (2 ou 3 en 1), veuillez lire attentivement les recommandations portées sur l’emballage. - certains détergents avec produit de rinçage intégré ne produisent pas un effet optimal sur tous les programmes. - des produits supprimant l’utilisation de sel régénérant ne sont utilisables qu’à l’intérieur d’une certaine plage de dureté de l’eau. - En cas de doute, particulièrement en cas de : - vaisselle très mouillée à la fin du programme, - traces de calcaire sur la vaisselle, adressez-vous au fabricant du produit de lavage. 9

Disposition de votre vaisselle

Disposition de votre vaisselle

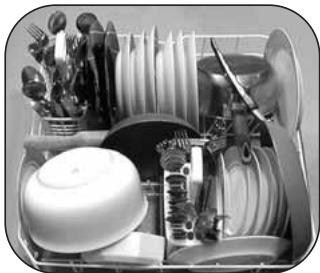

Votre panier inférieur

Disposez votre vaisselle de façon à ce que l’eau puisse circuler librement et asperger tous les ustensiles. Placez les plats, les poêles de grand diamètre sur les côtés. Evitez d’intercaler, d’accoler et de superposer les assiettes plates et creuses.

Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné. Pour un lavage et un séchage optimum, utiliser ces grilles de séparation en totalité ou partiellement.

Les picots rabattables facilitent le rangement de vos grands récipients. (selon modèle)

Lorsque vous rentrez le panier inférieur vérifiez qu’aucun objet ne bute dans le fil gabarit.

• Orientez-les le manche vers le bas. • Evitez de laver dans votre lave-vaisselle les couverts dotés d’un manche en corne. • Séparez l’argenterie des autres métaux en utilisant la grille de séparation.

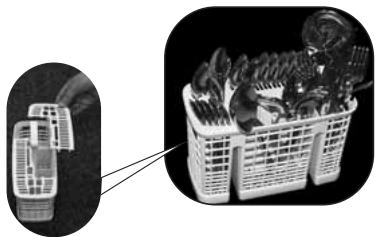

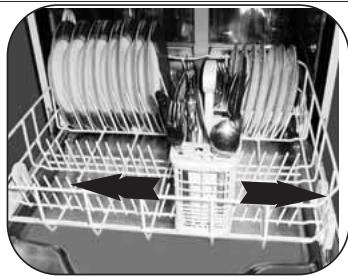

Vos paniers à couverts coulissants Ils peuvent être disposés à n’importe quel endroit du panier inférieur. Ainsi vous pouvez effectuer des chargements divers en fonction des pièces de vaisselle.

Déchargement de la vaisselle Videz d’abord votre panier inférieur pour éviter de faire tomber d’éventuelles gouttes d’eau du panier supérieur sur le panier inférieur.

Vaisselle non appropriée pour le lavage en machine - Les planches à découper en bois, - Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur, - Les objets en étain et en cuivre, - La vaisselle et les couverts collés, - Les couverts avec manches en bois, en corne ou en nacre, - Porcelaine antique ou peinte à la main. Lors d’achat de vaisselle, verres, couverts, faites-vous confirmer qu’ils sont bien appropriés à un lavage en machine. 10

Vous pouvez disposer un panier à couverts dans le panier supérieur Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est réglable).

Note importante : Pour des raisons de sécurité nous recommandons de disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d’accident). Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur. 11

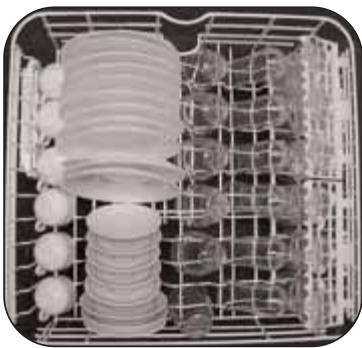

Disposition de votre vaisselle Votre panier supérieur

Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc... Rangez votre vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...).

Orientez le creux des verres, des tasses, des bols vers le bas.

Au quotidien : sélection d’un programme de lavage Consultez le tableau des programmes, pages suivantes, pour déterminer celui dont vous avez besoin selon le type de vaisselle, la quantité et l’état des résidus alimentaires. Appuyez sur la touche “Marche-arrêt” pour mettre l’appareil sous tension. Choisissez votre programme en appuyant sur la touche de programmes, le voyant allumé vous indique votre choix. Appuyez sur “Départ” L’afficheur vous informe sur votre programme. Reportez-vous à la page 16 pour plus de détails. Programme spécial casseroles : Pour sélectionner ce programme spéci-

Vous pouvez ranger également tasses, louches etc... sur les supports escamotables ainsi qu’un panier à couverts. Disposez les verres à pied le long de la clayette. La clayette vous permet de ranger les couverts de toutes dimensions, de la disposer aussi bien dans le panier inférieur ou supérieur en retirant les clayettes supports tasses. selon modèle : Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier chargé.

① Réglage en POSITION HAUTE :

Soulevez lentement votre panier jusqu’à entendre le premier clic de chaque coté.

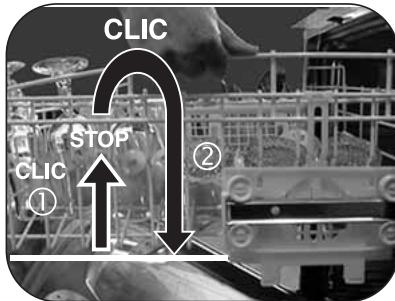

② Réglage en POSITION BASSE :

Soulevez votre panier à fond des deux cotés (clic) et raccompagnez le ensuite vers le bas. Vérifiez que le réglage des deux glissières est à la même hauteur : panier à l’horizontale.

fique appuyez sur la touche et sur “Départ”. Ce programme annule tout autre sélection de programme. Avantages : Ce programme permet grâce à un système d’arrosage à jets croisés associé à une pression de lavage puissante de nettoyer parfaitement les casseroles et les plats contenant des salissures désséchées et adhérentes.

Au quotidien : sélection fin de programme différé Appuyez 1 fois (1 appui court) sur la touche “SET” et appuyez sur la touche Temps programmes jusqu’à obtenir l’heure de restant fin de programme souhaitée. Fin difAppuyez sur “Départ” pour valider votre programme. Lorsque le programme est commencé, l’afficheur indique l’heure de fin du programme.

Heure courante Heure fin

Départ et déroulement du programme Après avoir choisi votre programme, appuyez sur “Départ” Les voyants de déroulement indiquent les différentes phases du programme jusqu’au “STOP”. 13

Les programmes de lavage Type de vaisselle : - porcelaine, casseroles, couverts, verres, etc... Quantité, type, état des résidus alimentaires.

Programmes Déroulement du programme.

Les programmes de lavage Résistante

Ce cycle très court permet de réhumidifier votre vaisselle en attente du lavage si celui-ci n’a lieu que le lendemain ou le surlendemain.

PROGRAMME INTENSIF Grande quantité de résidus desséchés et adhérents, salissures cuites, graisse, friture, gratin, sauce etc..

PROGRAMME NORMAL Quantité normale de résidus dessechés et adhérents : vaisselle de tous les jours.

Pour une quantité de résidus adhérents, peu grasse : vaisselle de tous les jours.

Faible quantité de résidus peu adhérents : verres ou porcelaine fragile

Séchage par ventilation

Séchage par ventilation

Séchage par ventilation

Séchage par ventilation

Trempage prélavage froid

Programme rapide Programme pour faible quantité spécial cassede résidus peu adhé- roles avec résirents, vaisselle non dus desséchés et adhérents, grasse : service à salissures café, à desserts ou vaisselle de tous les cuites, graisse, friture, gratin, jours. sauce etc..

Rapide prélavage 55°C

à titre indicatif Durée en mn eau (L) énergie (Kwh)

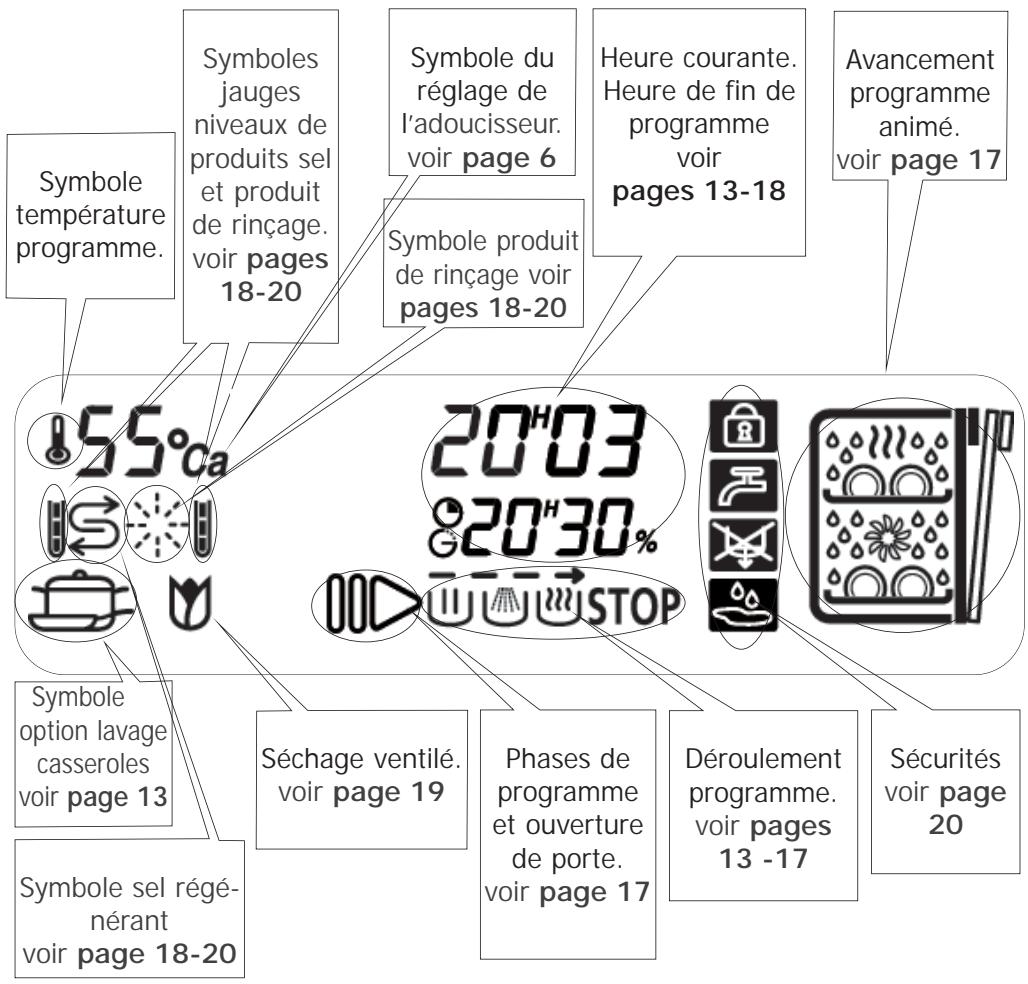

Signification des symboles

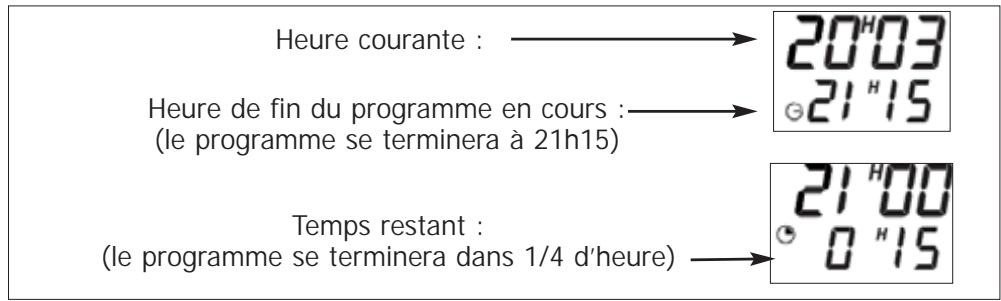

Signification des symboles Heure courante : Heure de fin du programme en cours : (le programme se terminera à 21h15)

Symboles jauges niveaux de produits sel Symbole et produit température de rinçage. programme. voir pages 18-20

Symbole du réglage de l’adoucisseur. voir page 6

Heure courante. Heure de fin de programme voir pages 13-18

Avancement programme animé. voir page 17

Symbole produit de rinçage voir pages 18-20

Temps restant : (le programme se terminera dans 1/4 d’heure)

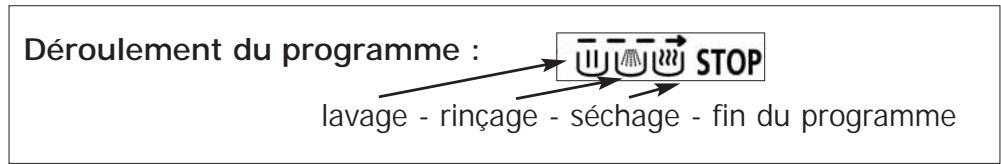

Déroulement du programme : lavage - rinçage - séchage - fin du programme

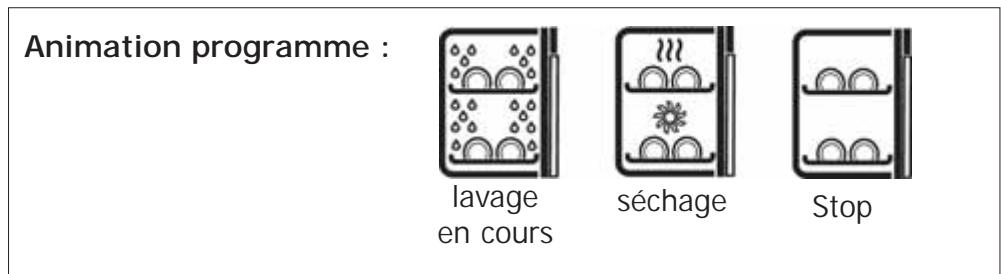

Animation programme :

Symbole option lavage casseroles voir page 13 Symbole sel régénérant voir page 18-20

Séchage ventilé. voir page 19

Phases de programme et ouverture de porte. voir page 17

Déroulement programme. voir pages 13 -17

Sécurités voir page 20

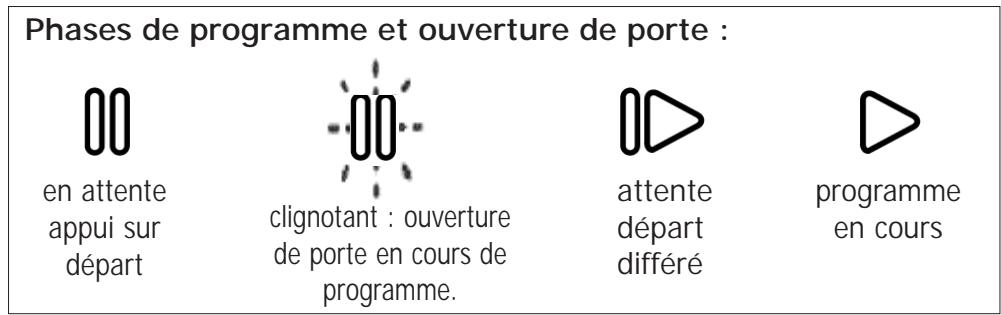

Phases de programme et ouverture de porte :

en attente appui sur départ

clignotant : ouverture de porte en cours de programme.

attente départ différé

De temps en temps : options, réglages touche “SET” 1 appui long

Réglage de l’heure : A la mise sous tension l’heure courante est . Appuyez sur la touche programmes jusqu’à obtenir l’heure souhaitée.

Options / réglages / informations Annulation programme Maintenir la touche départ appuyée pendant quelques secondes ; le voyant du programme s’éteint, vous pouvez reprogrammer.

Appuyez sur la touche programmes pour le réglage des minutes.

Débrayage sel régénérant et produit de rinçage Si vous utilisez des produits “2 en 1” ou “3 en 1” vous pouvez annuler l’affichage des symboles de sel et rinçage.

Ces programmes font réaliser des économies grâce à la détection automatique de salissure et de quantité de vaisselle.

Appuyez sur la touche programmes, le Sel régénérant symbole “niveau” disparaît. Refaites la même opération si vous désirez visualiser l’affichage des symboles.

Vérification réglage adoucisseur Appuyez sur la touche programmes pour changer le réglage.

Séchage par ventilation Votre appareil est réglé d’origine avec le système de ventilation pour une durée de 5 heures. En appuyant sur la touche “ ” le système de ventilation est réactivé pendant 5 minutes toutes les heures jusqu’à l’ouverture de la porte. Vous obtiendrez un séchage parfait de votre vaisselle et de la cuve. Veillez à ne rien déposer devant la porte (sacs, torchons) risquant d’obstruer la grille d’aération.

La validation du réglage est automatique après 10 secondes sans appui ou par un nouvel appui sur la touche “SET”. 18

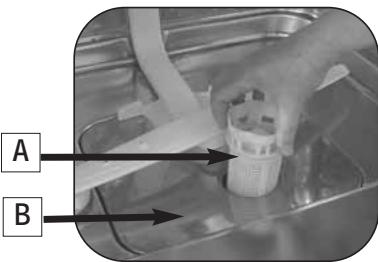

Entretien courant Nettoyage des filtres à déchets

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.

Le système de filtration est composé de plusieurs éléments : A - Le filtre à déchets en deux parties. B - Le grand filtre principal. C - Le micro-filtre.

Porte mal fermée : Le voyant du programme choisi clignote ainsi que le symbole porte ouverte.

➀ Avant le démontage des filtres, retirez les Verrouillage clavier Pendant la durée du programme l’accès au clavier est automatiquement protégé contre les manipulations éventuelles. Il se déverouille automatiquement à la fin du programme ou par annulation.

déchets posés sur le filtre principal à l’aide d’une éponge pour éviter que ces déchets ne bouchent les bras d’aspersion.

A d’un quart de tour le filtre à déchets puis le retirer. B

③ Retirez le filtre principal.

Sel régénérant Niveaux de remplissage :

vide presque presque clignotant plein vide

④ Retirez le micro filtre.

Le robinet d’arrivée d’eau est fermé. Sécurités

Tuyau vidange ou conduite évacuation obstruée Système anti-fuite : Intervention SAV !

Conseils nettoyage filtres Environ tous les mois votre appareil vous conseille de procéder à l’entretien des filtres (voir page suivante). 20

C A - filtres à déchets en 2 parties

soigneusement tous les filtres sous l’eau courante.

C Remontage : Procédez dans l’ordre inverse. Important : N’oubliez pas de verrouiller le filtre à déchets en le tournant d’un quart de tour.

Serrez bien à fond. 21

Protection de l’environnement

Procédez régulièrement au nettoyage si nécessaire : Pour la carrosserie • Du pourtour de la porte, du joint et le tableau de comde porte, avec une éponge humi- mande, utilisez uniquement de de pour éliminer tout dépôt l’eau et du savon. éventuel. Ne pas employer les poudres abrasives, éponges métalliques, Tous les ans et les produits à base d’alcool, Pour garantir durablement le bon de diluant. fonctionnement de votre lave-vaisUtilisez un chiffon ou une éponselle, pensez à le nettoyer une ou ge. deux fois par an en effectuant un programme intensif à vide avec un produit de nettoyage spécial lavevaisselle vendu dans le commerce. Arrêt prolongé Nettoyez complètement votre lavevaisselle, puis débranchez l’alimentation électrique et fermez le robinet d’arrivée d’eau. Maintenez votre lave-vaisselle hors gel.

En cas de déménagement, pour éviter que de l’eau s’écoule, effectuez auparavant un programme de trempage.

Recyclage de votre Recyclage de votre emballage ancien lave-vaisselle Attention : Tenez tous les matériaux d’emballage hors de portée des enfants (ex. : sacs en plastique, polystyrène etc.) car ils peuvent être dangereux pour les enfants : Risque d’étouffement. La récupération et le retraitement de l’emballage permettent d’économiser les matières et de réduire le volume des déchets. Remettez votre emballage au centre de recyclage le plus proche. Renseignez-vous auprès de la mairie de votre ville.

Si vous souhaitez vous débarrasser de votre ancien appareil, rendez-le totalement inutilisable. Détruisez le système de fermeture de porte afin que celle-ci ne ferme plus (des enfants peuvent s’enfermer en jouant à l’intérieur de l’appareil risque d’étouffement). Coupez le câble d’alimentation électrique après avoir enlevé la fiche de la prise de courant. Apportez votre lave-vaisselle hors service au centre de recyclage le plus proche. Renseignez-vous auprès de la mairie de votre ville.

Evitez les surdosages de détergents,

Lavage économique et de sel régénérant et de liquide de écologique rinçage. Observez les recommandaNe prélavez pas votre vaisselle à la main (consommation d’eau inutile). Exploitez pleinement les capacités de votre lave-vaisselle. Le lavage sera économique et écologique. Choisissez toujours un programme de lavage adapté au type de vaisselle et en fonction de son degré de salissures.

tions inscrites dans cette notice (pages 6 - 7 - 8) ainsi que les indications mentionnées sur les emballages de produits. Assurez-vous du bon réglage de l’adoucisseur d’eau (voir page 6).

Un conseil, une anomalie, que faire ? Vous avez un doute sur le fonctionnement de votre appareil? Avant de faire appel à un professionnel, vérifiez les points suivants (en fonction du symptôme observé). A la mise en service Petite fuite à la porte

Causes possibles - appareil bancal, pas de niveau. - porte mal centrée par rapport à la cuve. - lèvre du joint applatie pendant stockage.

- décoller la lèvre du joint sur tout le pourtour.

La porte "accroche" à la fermeture

- appareil bancal ou porte - recentrer en réglant les mal centrée par rapport pieds AR. à la cuve.

- vérifier présence joint et resserrer écrou. - fuite provenant de l'ap- - fermer l'arrivée d'eau et pareil. appeler un technicien.

La porte retombe lourde- - ressorts de porte pas assez - sortir de 10 cm l'appament à l'ouverture tendus pour compenser le reil de sa niche, et ser(modèles intégrables) poids du panneau. rer les 2 vis tendeurs.

Le panier supérieur ne tient pas en position haute lié à programmation, affichage Le cycle dure trop longtemps.

lié à programmation, affichage

- sortir de 10 cm l'appareil de sa niche, et desserrer les 2 vis tendeurs. - équiper l'appareil d'un panneau bois (panneau agglo si provisoire), et régler les ressorts.

- mauvaise manipulation (le panier est tiré trop vite vers le haut).

- manœuvrer plus progressivement (jusqu'au CLIC) => voir notice, un côté puis l’autre.

- utiliser ces programmes - les programmes économes en énergie durent de préférence de nuit, plus longtemps, car ils quand la durée et le compensent les T° plus délai de fin ne sont pas basses de lavage et importants. séchage par une durée plus longue de brassage et de séchage.

Les voyants s'allument tous les uns après les autres

- programmation erronée. - annuler la programmation en cours en appuyant 3 sec. sur la touche départ, puis refaire une nouvelle programmation.

Le voyant sel ne s'éteint pas

- faire le plein du réservoir, - absence de sel, ou et attendre la fin du cycle. quantité insuffisante de Dans le cas d'une eau sel dans le réservoir douce ne nécessitant pas pour déclencher le flotde sel, le voyant reste teur. allumé en permanence.

- ajuster les pieds réglables.

- régler les pieds AR Petite fuite autour ou sous l'appareil (déplacer l'appareil pour mieux localiser la fuite)

La porte ouverte ne reste - ressorts de porte trop pas à l'horizontale ou tendus. remonte trop rapidement - absence de panneau (appareil intégrable) bois.

Un conseil, une anomalie, que faire ?

Mauvais fonctionnement L'appareil fait disjoncter

- vérifier ampérage de la - ampérage insuffisant prise (10A mini) et pour alimenter tous les capacité du compteur. appareils en service simultanément. - défaut interne à l'appareil. - appeler un technicien.

L'appareil ne démarre pas - absence de tension sec- - vérifier prise et fusible teur sur la prise. - robinet fermé. - vérifier ouverture du robinet. - tuyau d'alimentation - vérifier le passage corplié. rect du tuyau. - erreur sélection et blo- - annuler en appuyant 3" sur cage programme. Départ et reprogrammer. - appui trop long (>2") - faire juste une impulsion sur bouton départ. sur touche Départ pour lancer le programme. - appareil en sécurité - appeler un technicien. (anti-fuite) L'appareil ne vidange pas

- opercule sur siphon d'évier non retiré. - tuyau vidange coudé. - filtre vidange totalement obstrué. - pompe bloquée.

- retirer l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - relancer un prog. trempage. Si défaut persiste, appeler un technicien. 25

Un conseil, une anomalie, que faire ?

Un conseil, une anomalie, que faire ?

Mauvais fonctionnement

Mauvais résultats de lavage

Beaucoup de déchets sur - les filtres et le puits de - démonter et nettoyer les le grand filtre en fin de vidange sont bouchés filtres et le fond du puits cycle par excès de salissures. de vidange, oter les plus gros déchets des assiettes avant de les mettre dans le lave-vaisselle. Apparition de vapeur 20 min. environ avant la fin du cycle (modèle avec séchage ventilé) Mauvais résultats de lavage

- la vapeur du séchage s'est trouvé en contact avec un flux d'air froid.

- phénomène normal mais peu fréquent (lié à T° de la pièce, courant d'air…) seulement en début de séchage.

- bien ranger la vaisselle, Traces alimentaires, redé- - vaisselle mal disposée utiliser les zones et positions, "grains de (masquée par autre accessoires les mieux sable" dans les verres pièce plus grande ou adaptés à chaque type située au-dessous, de pièces (voir notice). pièces accolées, emboîtées). - moulinet supérieur blo- - vérifier libre rotation du moulinet (fil gabarit), qué par couvert, plat.. régler le panier en position haute si besoin. - vérifier placage et ver- filtre mal verrouillé se soulève pendant le lava- rouillage du filtre (le tourner "à fond" vers la ge. droite). - tamis microfiltre encras- - démonter et nettoyer tous les filtres (à l'eau sé. tiède), y compris le tamis. Traces graisseuses

- dose lessive trop faible, - augmenter la dose, essayer une autre lessive. lessive peu performante, produit éventé. - programme mal adapté - choisir programme Température supérieure. (trop basse T°, durée trop courte).

- pellicule calcaire (s'enlè- - vérifier présence de sel ve au vinaigre). dans réservoir (voyant éteint = OK). - vérifier dureté de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin. - eau trop dure pour une utilisation lessive "3 en 1" sans rajout de sel. - traces de sel (goût salé - vérifier la bonne fermesur vaisselle). ture du bouchon de pot à sel. - opalisation du verre par - vérifier dureté de l'eau eau trop douce (ne s'ef- au robinet et régler corface pas). rectement l'adoucisseur. Certaines lessives en pastilles sont plus agressives sur verres et décors (changer de produit, utiliser si besoin un produit protecteur).

Traces colorées (thé, vin, - pièces de vaisselle mal - orienter les creux vers café, sang) disposées. les jets. - dose lessive insuffisante - augmenter la dose, essayer une autre lessive. ou lessive pas assez performante. - programme trop basse - choisir un programme mieux adapté avec une température. température plus élevée. Traces de coulures ou gouttes séchées sur verres

- manque produit de rinça- - vérifier voyant et remge ou dose insuffisante. plir complètement le réservoir, régler le doseur si nécessaire à position supérieure. - produit de rinçage péri- - remettre produit récent mé ou inefficace. (un bon produit se dilue facilement et mousse dans l'eau froide). 27

Un conseil, une anomalie, que faire ? Mauvais fonctionnement

Traces de rouille sur inox - qualité inox (couteaux en particulier) non adaptés au lavage en machine.

Que faut-il faire ? - utiliser couverts “spécial lave-vaisselle”. - vérifier bonne fermeture du bouchon pot à sel.

Mauvais résultats de séchage Causes possibles Que faut-il faire ? Nombreuses gouttes sur - manque produit de rin- - vérifier voyant et remles verres çage ou dose insuffisan- plir complètement le réservoir. te. - la dose n'est pas distri- - si le réservoir n'est pas vide après environ 60 buée. lavages, appeler un technicien. - positionnement de vais- - pour atténuer le phénomène, disposer la vaisselle. selle de façon à limiter le plus possible les rétentions d'eau, laisser si possible la porte entrouverte quelques minutes. Gouttes sur vaisselle en plastique, revêtement téfal…

- ces articles isolants ont - les disposer au mieux une faible masse calori- en privilégiant si possible le panier supérieur. fique.

Moins bon séchage en programme rapide

- sur les programmes rapi- - sélectionner un programme rapide à bon de, la T° et la durée de escient. séchage sont réduites pour limiter la durée du cycle au maximum.

Condensation sur parois de la contre-porte ou de la cuve

- de la condensation peut se produire sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène).

Indications pour laboratoire d’essais Rangement de la vaisselle figures A - B - C voir page suivante. selon la norme EN 50242 : Programme selon la méthode mixte (IEC 436/DIN 44990) :

Dosage du produit de lavage

12 couverts normalisés 30 g. lessive B

Réglage du distributeur du produit de rinçage :

Réglage panier supérieur

Chargement effectué selon les indications page suivante, sans clayettes latérales.

Il est impératif d’effectuer un réglage de l’adoucisseur immédiatement supérieur à celui préconisé, en fonction de votre dureté d’eau, pour tenir compte de l’absence de phosphate dans le détergent normalisé.

Pour obtenir des informations détaillées par rapport aux tests comparatifs selon EN 50242 portant sur le degré de salissure, le type de vaisselle et de couvert etc..., contactez le fabricant de l’appareil avant le débuts des tests.

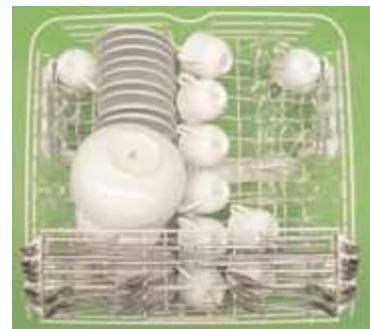

Indications pour laboratoire d’essais A

Présentation Loading the dishwasher de votre lave-vaisselle

Présentation The washing de programmes votre lave-vaisselle Type of items: -Porcelain, pans, cutlery, glasses, etc.

Pot washing option symbol. See Page 41 Symbole sel régénérant voir page 46-48

Présentation de votre Troubleshooting, whatlave-vaisselle to do?

Présentation Troubleshooting, de votre whatlave-vaisselle to do?

If you are in any doubt about the operation of your machine, before calling a qualified engineer, check the following points (depending on the symptoms noticed).

Présentation Troubleshooting, de votre whatlave-vaisselle to do? Poor operation

Présentation Troubleshooting, de votre whatlave-vaisselle to do? Poor operation

Présentation for Instructions de laboratory votre lave-vaisselle tests A
