MODE D'EMPLOI AERODYNAMICconic EWT

Veuillez lore et conserver ces instructions d'utilisation.

TABLE DES MATIÈRES

Section

Table des matieres 2
Consignes de sécurité 3
8
Vue éclatée des pieces. 9
Avant la première utilisation 10
Assemblage. 10
Affichage et panneau de contrôle 11
Instructions d'utilisation 12
Télécommande 13
Nettoyage et entretien 14
Garantie 14
Avertissement 15

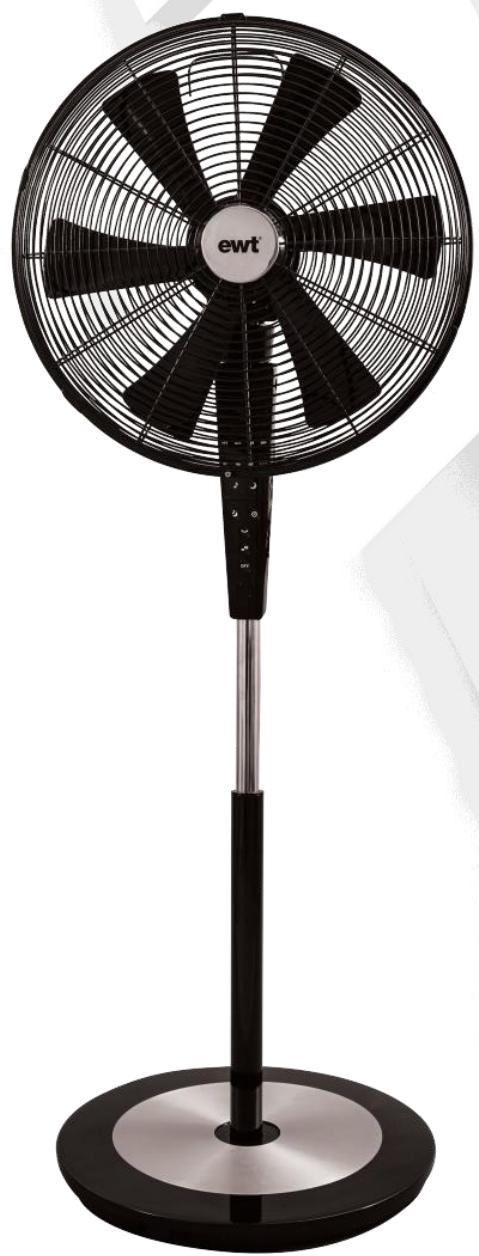

Merci d'avoir acheté le ventilateur sur pied AERODYNAMIC EWT®. Vous pouvez être sur qu'avec EWT®, vous avez acquis un produit de haute qualité conçu pour un fonctionnement optimal.

POUR VOTRE SECURITE: LIRE ATTENTIVEMENT ET COMPRENDRE TOUTES LES INSTRUCTIONS.

CONSIGNES DE SECURITÉ

Cher Client, Chère cliente,

Merci de dire attentivement les instructions avant d'utiliser cet apparéil, une utilisation incorrecte risquant de l'endommager. Soyez particulièrement attentif aux consignes de sécurité. Si vous confiez cet apparéil à un autre utilisateur, remettez-lui ce mode d'emploi.

Cet apparéil répond aux prescriptions en matière de sécurité concernant les apparéils électriques. Une utilisation non conforme peut cependant provoquer des dommages aux personnes et aux biens. Lisez attentivement la totalité duprésent mode d'emploi avant la mise en service de l' apparéil. Conservez le mode d'emploi, le certificat de garantie et le reçu, ainsi que, dans la mesure du possible, l'emballage.

Cet apparéil est conçu exclusivement pour une utilisation domestique et pour l'usage prévu. L' apparéil n'est pas ajusté pour un usage professionnel.

• Arrête d'abord l'appareil avant dePTRirer la prise secteur.
• Ne jamais tirer sur le cable, mais sur la prise elle-même pour le débrancher.

• Ne jamais utiliser l'appareil si les grilles de protections ne sont pas installées conformément à la notice.

• Ne pas démonter la grille de protection en vue d'un nettoyage.

• Ne laissez pas l'appareil en marche sans surveillance.
• N'utilisez pas l'appareil en extérieur (il n'est pas conscience pour une utilisation en plein air).
• Ne soumettez pas l'appareil à la chaleur, au rayonnement solaire direct ou à l'humidité.
• DANGER! Ne jamais placer l'appareil sous la pluie (rebord d'une fenêtre, balcon, terrasse...), risque de chocolélectrique.
• Ne pas placer ou entreprises l'appareil directement après d'un four, d'un radiateur ou de toute autre source de chaleur.
• N'immergez jamais l'appareil dans l'eau ou tout autre liquide. Débranchez immédiatement la prise secteur si l'appareil se retrouve mouillé ou humide.
• N'utilisez pas l'appareil avec les mains mouillées ou humides.
• Si l'appareil est endommagé, consulter le fournisseur avant de procéder à l'installation et à l'utilisation.
• Les utilisations autres que celles prévues ne sont pas autorisées et peuvent être dangereuses.
• Faites attention aux risques de dommages queprésentent les arêtes vives de l'appareil.

• ATTENTION - N'UTILISEZ JAMAIS CET APPAREIL DANS UNE

PIECE HUMIDE TELLE QUE SALLE DE BAIN OU A PROXIMATE D'UN LAVABO, D'UNE BAIGNOIRE, D'UNE DOUCHE, D'UNE PISCINE, ETC...

• Ne pas placer l'appareil juste en dessous d'une prise murale ou d'un boîtier de connexion.
• Ne pas utiliser l'appareil si le cable d'alimentation se trouve sous l'appareil. La prise doit être accessible après l'installation.
• Par mesure de sécurité, débrancher l'appareil lorsqu'il n'est pas utilisé.
• Cet apparéil ne peut pas être utilisé par des enfants ou par des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances même si elles sont surveillées et si des instructions claires sur l'utilisation de l' apparéil leur ont été fournies par une personne responsable de leur sécurité.
• Les enfants ne doivent pas avoir accès, ni jouer avec l'appareil.
  Veillez à ce que le cable ne présente pas de risque de faire trébucher
• Ne pas placer l'arrivée d'air de l'appareil à proximité de murs ou de rideaux. L'obstruction du passage de l'air risquant de réduire son efficacité.
• Vérifiez régulièrement que l'appareil et le cable d'alimentation ne soient pas abîmés. N'utilisez pas un apparéil endommagé.
• Si le cordon électrique est endommagé, il doit être replacé par le

fabricant, par un technicien/agréé ou toute personne qualifiée afin d'éviter tout danger.

• Ne tirez jamais sur le cordon d'alimentation pour déplacer l'appareil. Veillez toujours à ce que le cordon d'alimentation soit libre en cas de changement d'emplacement. N'enroulez jamais le cordon d'alimentation autour de l'appareil.
• L'appareil devra être branché sur une installation électrique conforme. Le type, le calibre et le différentiel du disjoncteur adapté à l'appareil. Cas particulier, si plusieurs appareils sont raccordés sur ce disjoncteur, vérifier si celui-ci reste toujours ajusté (intensité, courant de fuite, etc...).
• Branchez l'appareil sur le courant alternatif de 230 volts (respecter les indications figurant sur la plaque signalétique).
• Ne pas utiliser de multiprises, de rallonge ou d'adaptateur pour le branchement de l'ordinateil.
• AVENTISSEMENT : Ne pas couvrir l'appareil. Ne pas placer de matériaux ou de vêtements sur l'appareil ou entraver la circulation d'air autour de l'appareil.

• NE PAS BLOQUER LA VENTILATION! Vérifiez régulièrement que les entrées et sorties d'air ne soient pas obstruées. Ne jamais placer l'appareil pres des rideaux ou tout autre tissu, ce qui pourrait obstruer les entrées et sorties d'air.

• L'appareil doit être positionné à au moins 1 mètre de matérieliaux combustibles (meubles, les rideaux ou autres).

• Avant de nettoyer l'appareil, toujours débrancher la prise secteur.
• Les réparations sur les appareils électriques doivent être effectuées uniquement par un personnel spécialisé. Une réparation non conforme peut entraîner des risques importants pour l'utilisateur.
• Débranche toujours l'appareil pour le nettoyer, le ranger.
• Débranche l'appareil avant toute absence prolongée.
• Débranchez toujours l'appareil quand vous le déplacez.
• Prenez garde que l'appareil soit toujours sur une surface plane et stable pour éviter un renversement ou une fuite d'eau.
• Ne pas s'assoir sur l'appareil.
• Ne pas poser d'objets sur le dessus de l'appareil.
• Ne jamais introduire ses doigts, des crayons, des trombones ou tout autre objet à travers la grille de protection.
• S'assurer que les meubles, les rideaux ou les autres matériaux combustibles sont positionnés à plus d'un (1) mètre de l'appareil.

Branchement électrique

AVENTISSEMENT:

Branchez l'appareil uniquement sur le courant alternatif de 230 volts (respecter les indications figurant sur la plaque signalétique). Lire attentivement les consignes de sécurité et les instructions d'installation avant demettre l'appareil en marche.

CARACTERISTIQUES

Référence	AERODYNAMIC
Puisance	51 W
Nombre de vitesses	3 : lente, moyenne, rapide
Oscillation	Oui : automatique
Inclinaison réglable	Oui : manuelle
Pied rétractable	Oui : réglable au mm在此之前 de 1m à 1m38
Ecran digital	Oui : LED
Modes	Oui : Normal, Naturel, Nuit
Minuterie	Oui : 1-2-4-8H
Télécommande	Oui : avec rangement et pile incluse
Nombre de pales	6
Matière des pales	Plastique (plus silencieux que des pales en métal)
Matière grille	Métal
Diamètre grille	45 cm
Grille démontable	Oui : facile à nettoyer
Poignée	Oui
Tension	230 V~
Fréquence	50 HZ
Dimensions produit (LxPxH)	46 x 41 x 138 cm
Poids produit	7,40 kg

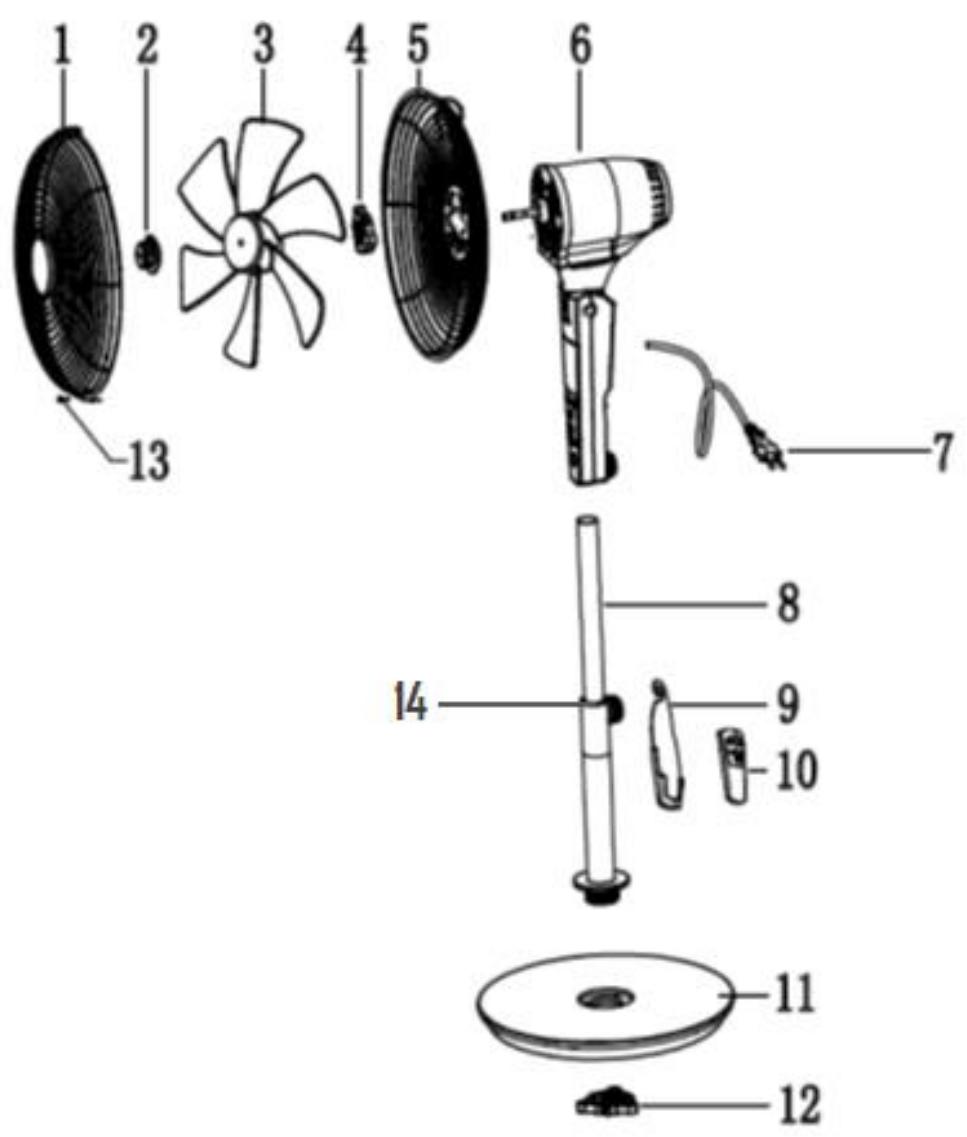

1. Grille frontale
2. Capuchon de l'hélice
3. Hélice avec ses 6 pales
4. Écrou de sécurité de la grille arrête
5. Grille arrête
6. Arbre du moteur

7. Cable

8. Pied téléscopique

9. Range-telecommande
10. Télecommande
11. Base
12. Ecrou pour fixer la base

AVANT LA PREMIÈRE UTILISATION

1. Veuillez dire attentivement ces instructions avant d'utiliser l'appareil et conservez-les pour une consultation ultérieure.
2. Vérifiez si la tension de votre réseau électrique local correspond à cette qui figure sur l'appareil.
3. Avant la première utilisation, retirez les films ou autocollants protecteurs de l'appareil.
4. Assurez-vous que l'interrupteur se trouve sur la position "OFF".

ASSEMBLAGE

1. Assemblez la base (11) avec le pied téléscopique (8) à l'aide de l'écrou (12).
2. Ajouter par-dessus le pied téléscopique, l'arbre du moteur (6). Fixez le tout avec l'écrou (14) situé sur le pied téléscopique
3. Pour assembler maintainant la grille et les hélices enlever les écrous de l'arbre moteur : dévissez le capuchon de l'hélice (2) en tournant dans le sens des aiguilles d'une montre. Dévissez l'écrou de sécurité (4) de l'arbre du moteur (6) en le tournant dans le sens contraire des aiguilles d'une montre.
4. Fixez la grille arrière (5) sur l'arbre du moteur (6) en alignant bien les 3 trous sur les 3 ergots situés à l'avant du moteur. Fixez la grille arrière à l'aide de l'écrou de sécurité (4) en le tournant dans le sens des aiguilles d'une montre.
5. Fixez l'hélice du ventilateur (3) sur l'arbre du moteur (6). Serrez le capuchon de l'hélice (2) dans le sens contraire des aiguilles d'une montre. (Important : assurez-vous que le capuchon de l'hélice (2) est suffisamment serré sur la surface de l'arbre du moteur (6)).
6. Dévissez la vis (13) située en bas de la grille.
7. Assemblez la grille frontale (1) et la grille arrière (5) en plaçant le crochet (15) en haut. Serrez à l'aide des loquets situés tout autour de la grille et PLACEZ LA VIS DE FIXATION SITUEE SUR LE BAS DE LA GRILLE (14) POUR VOTRE SECURITE. Assurez-vous d'avoir bien tout fixé.

AFFICHAGE ET PANNEAU DE CONTROL

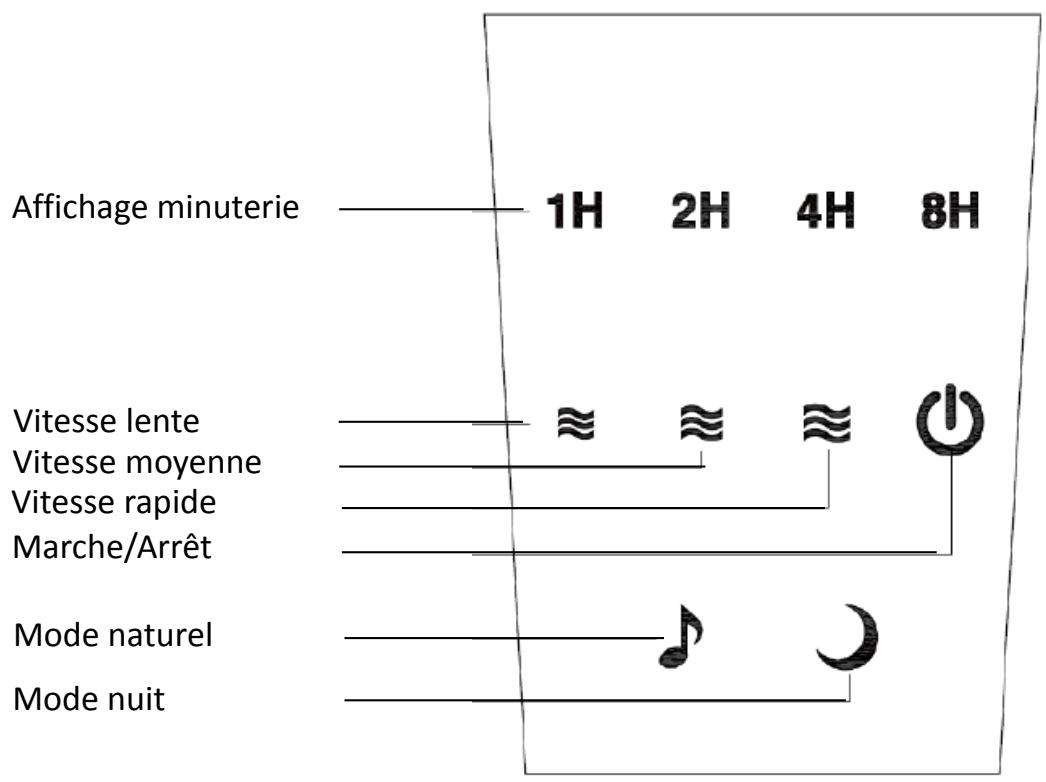

AFFICHAGE DIGITAL : ECRAN LED

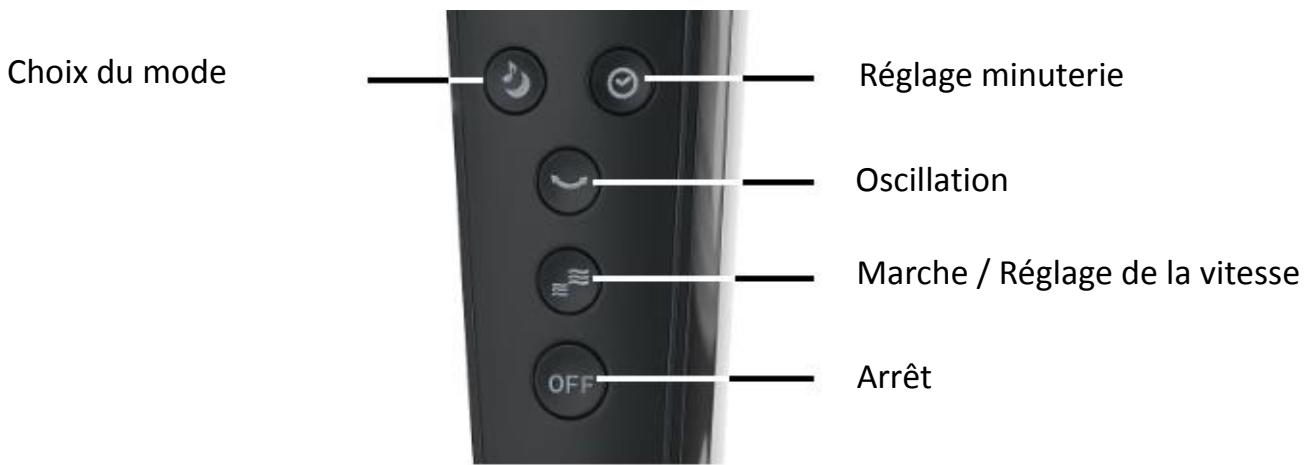

PANNEAU DE CONTROLÉ

INSTRUCTIONS D'UTILISATION

MARCHE / ARRÉT

MISE EN MARCHE: Connectez l'appareil au secteur. Activez le ventilateur en appuyant sur le bouton ≈ ≈.

ARRET: Appuyez sur le bouton OFF.

CHOIX DES VITESSES

Le bouton ≈ permet également de régler la vitesse en selectionnant la position lente, moyenne ou rapide.

OSCILLATION

Appuyez sur pourmettre en marche l'oscillation.

INCLINAISON

Pour régler la direction du flux d'air vers le haut ou vers le bas, relevez ou baissez l'unité du moteur ou la grille arrêté. Veillez à ne pas insérer les doigts ou tout autre object à travers la grille.

CHOIX DU MODE

Le ventilateur dispose de 3 modes de fonctionnement ; normal, naturel, nuit.

Appuyez sur la touche pourCHOISIR le mode préprogramme désiré.

○ NORMAL :aucun symbole ne s'affiche.Le ventilateur fournit une ventilation continue, reglee sur la vitesse qui a ete selectionnee.
○ NATUREL : le voyant correspondant à la ventilation naturelle et affiche le symbole. La vitesse de rotation passé d'un niveau à l'autre : rapide, moyen et lent.
○ NUIT: le symbole s'affiche, l'appareil passse en mode nuit et réduit la vitesse du ventilateur. La vitesse de rotation passé d'un niveau à l'autre: moyen, lent et arrêt.

MINUTERIE

Appuyez sur la touche pour sélectionner la durée de fonctionnement du ventilateur selon les réglages suivants: 1-2-4-8H.

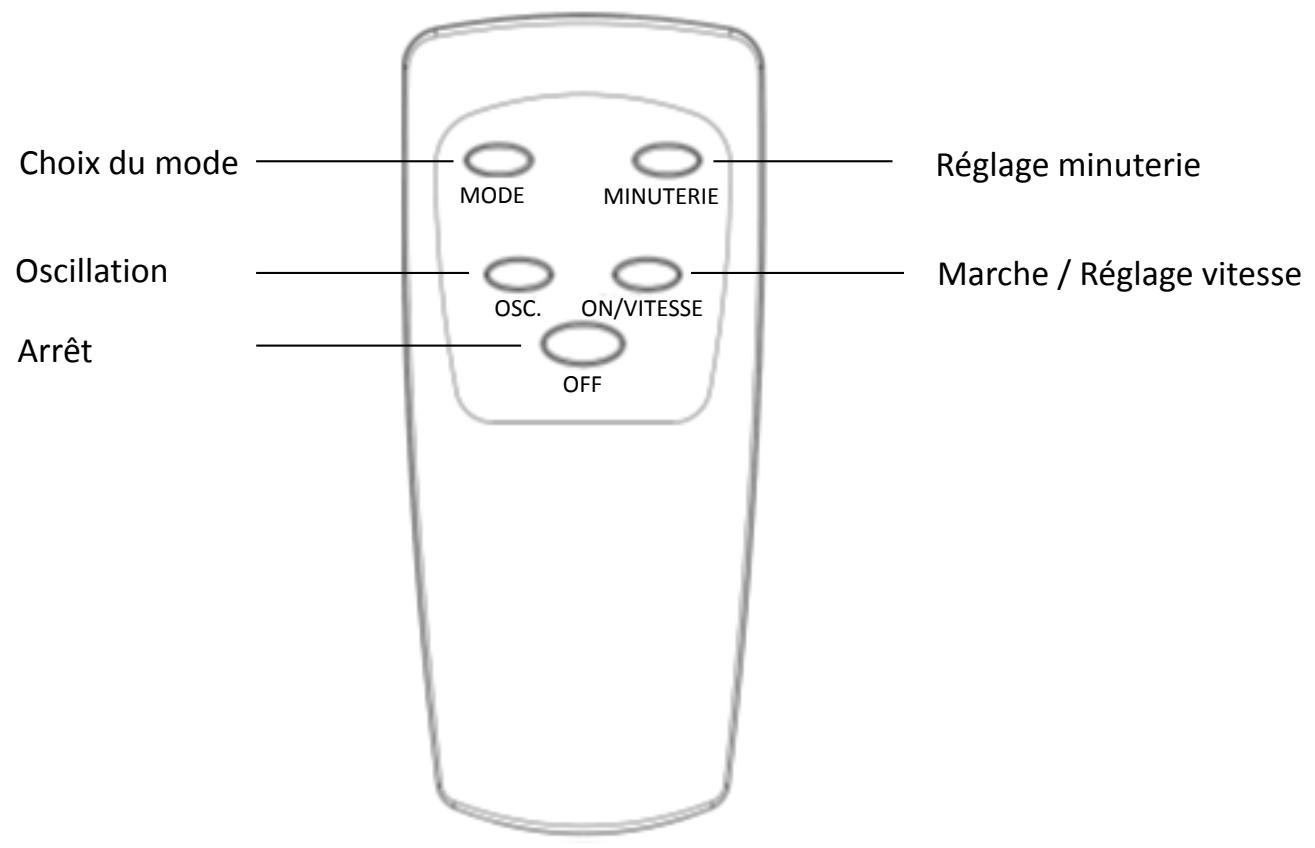

TELECOMMANDE

Pile : CR2032 3V

Pour insérer la pile de la télécommande, retirez le petit tiroir situé au bout de la télécommande. Pressez et tirez en même temps pour sorting le tiroir. Insérer la pile dans l'emplacement en forme de cercle en respectant la polarité indiquée. Réinsérez le tiroir dans la télécommande.

Les fonctions de contrôle à distance sont identiques à celles qui sont fournies sur le panneau de contrôle. L'émetteur situé à l'extrémité antérieure de la télécommande entre en contact avec le récepteur infrarouge du ventilateur et permet une commande à distance. Lorsqu'elle n'est pas utilisé, retirez les piles rangez-la soigneusement.

NETTOYAGE ET ENTRETIEN

• Toujours débrancher l'appareil du secteur et le laisser refroidir complètement avant de le nettoyer.
• Ne pas utiliser d'éponge abrasive, de tampon à récurer ou de Brosse dure pour nettoyer l'appareil.
• Nettoyer avec précaution la partie située après du moteur.
• Utiliser uniquement un chiffon humide pour nettoyer les surfaces extérieures de l'appareil. Ne pas immerger le corps principal dans l'eau.
• Éviter que le moteur ou les autres composants électriques ne soient en contact avec de l'eau.
• Toujours entreposer l'appareil dans un environnement à faible taux d'humidité.

CET APPAREIL EST CONÇU UNIQUEMENT POUR UN USAGE DOMESTIQUE

GARANTIE

Ce ventilateur sur pied EWT est assorted d'une garantie de deux (2) ans à compter de la date d'achat sous les conditions d'utilisation normales. La garantie ne s'applique pas aux dommages dus directement ou indirectement à une utilisation abusive, à la négligence, à une utilisation non conforme, aux accidents, réparations non conformes ou modifications ainsi qu'à un défaut d'entretien. Veuillez conserveur votre ticket de caisse/ facture comme preuve de votre achat.

Modifications, démontages ou intégration à une autre machine ou à un montage la rendant fixe ou semi-fixe,
Usure normale des pièces,
Détérioration suite à une mauvaise utilisation,
Non-respect de la notice d'emploi ou des consignes d'entretien et de sécurité,
Dommages résultat d'un entretien defectueux, de défaut d'entretien,
Dommages occasionnés par les éléments extérieurs (foudre...),
Utilisation anormale de la machine,
Entreposage dans de mauvaises conditions,
Chocs,
Immersion de l'appareil
Utilisation de pieces ou accessoires non agrés par Glen Dimplex France,
Délai de garantie dépasse

AVENTISSEMENT

Conformément à la directive européenne 2002/96/CE concernant les déchets d'équipements électriques etlectroniques (DEEE), ce matériel comporte l'indication poubelle barrée qui indique que le produit ne doit pas être jeté dans les ordures menagères.

Il doit être remis à un point de collecte approprié pour le traitement, la valorisation, le recyclage des déchets d'EEE (se renseigner à la mairie de son domicile) ou rapporté chez un distributeur sur le principe de « 1 pour 1 gratuite » (la reprise par le distributeur ne donne pas droit à rémunération ni remise).

Avec ce geste pour l'environnement, vous, consommateur ou utilisateur, apportez une contribution à la préparation des ressources naturelles et à la protection de la santé humaine.

PRECISIONS SUR L'UTILISATION DES PILES :

Jeter une pile usagée dans la nature ou les ordures menagères pollue et empêche la récapération de matérielux valorisables. Il est donc important de limiter sa consommation de piles et de respecter les consignes suivantes :

• Privilégier les piles alcalines (qui duront plus longtemps que les piles salines) et lorsque c'est possible, les piles rechargeables
  Déposer les piles et accumulateurs usages dans les conteneurs spécifiques disposés chez les commercants. Ainsi, les métaux seront valorisés et ne pollueront pas l'environnement car ils contiennent des métaux lourds dangereux pour la santé et l'environnement (principalément du cadmium et du nickel).

INFORMATIONS RELATIVES À L'ÉCOCONCEPTION DES VENTILATEURS

Informations requises pour les ventilateurs, conformément au règlement (UE) N° 206/2012 portant application de la directive 2009/125/CE du Parlement européen et du Conseil en ce qui concerne les exigences d'écoconception applicables aux climatisationurs et ventilateurs.

Modèle	AERODYNAMIC (ZF-16)
Description	Symbole	Valeur	Unité
Débit d'air maximal	F	63.8	m3/min
Puisance absorbée	P	58.2	W
Valeur de service	SV	1.1	(m3/min)/W
Consommation d'électricité en mode veille	PSB	0.13	W
Niveau de puissance acoustique	LWA	63.70	dB(A)
Vitesse maximale de l'air	c	4.04	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)
