Intitulé	Description
Type de produit	Projecteur DLP
Résolution native	Full HD 1920 x 1080
Luminosité	6000 lumens
Contraste	20 000:1
Technologie d'affichage	DLP (Digital Light Processing)
Connectivité	HDMI, VGA, USB, RS232, RJ45
Alimentation électrique	100-240V, 50/60Hz
Dimensions approximatives	320 x 250 x 110 mm
Poids	3,5 kg
Fonctions principales	Projection de vidéos, présentations, images
Entretien et nettoyage	Nettoyage régulier du filtre, remplacement de l'ampoule
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de réparation
Sécurité	Protection contre la surchauffe, sécurité électrique
Informations générales	Idéal pour les salles de réunion et les environnements éducatifs

FOIRE AUX QUESTIONS - X600 OPTOMA

Pourquoi mon projecteur OPTOMA X600 ne s'allume-t-il pas ?

Vérifiez que le projecteur est correctement branché à une source d'alimentation et que l'interrupteur est en position 'ON'. Assurez-vous également que la télécommande ou le bouton d'alimentation fonctionne.

Comment ajuster la mise au point de l'image ?

Utilisez la molette de mise au point située sur l'objectif du projecteur pour affiner la netteté de l'image affichée.

Pourquoi l'image est-elle floue ou déformée ?

Assurez-vous que le projecteur est correctement positionné par rapport à l'écran. Vérifiez également les réglages de correction de trapèze et ajustez-les si nécessaire.

Comment connecter mon ordinateur au projecteur ?

Utilisez un câble HDMI ou VGA selon les ports disponibles sur votre ordinateur et sur le projecteur. Sélectionnez la source appropriée sur le projecteur en utilisant le menu.

Que faire si le son est faible ou absent ?

Vérifiez que le volume du projecteur est réglé correctement dans le menu des paramètres. Assurez-vous également que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes.

Comment nettoyer l'objectif du projecteur ?

Utilisez un chiffon en microfibre doux et sec pour essuyer l'objectif. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Que faire si le projecteur surchauffe ?

Assurez-vous que les aérations ne sont pas obstruées et que le projecteur est dans un endroit bien ventilé. Éteignez le projecteur et laissez-le refroidir avant de le rallumer.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' ou 'Paramètres d'usine' et suivez les instructions à l'écran.

Pourquoi le projecteur ne détecte-t-il pas mon appareil ?

Vérifiez que le câble est correctement connecté et que l'appareil est allumé. Essayez de changer de port ou de câble si nécessaire.

MODE D'EMPLOI X600 OPTOMA

+Table des matieres 1
Notice d'emploi 3

Informations concernant la sécurité 3
Mises en garde 4

Avertissements de sécurité pour les yeux 6

Introduction. 7

Présentation du contenu. 7
Présentation du produit 8

Unité principale 8
Ports de connexion 9
Télécommande 10

Installation 11

Connexion du projecteur 11

Connexion Au Notebook 11
Connector aux sources video 12

Mettez le projecteur sous/hors tension 13

Allumer le projecteur 13
Mise or tension du projecteur 14
Indicateur d'avertissement 14

Réglage de l'image projetée 15

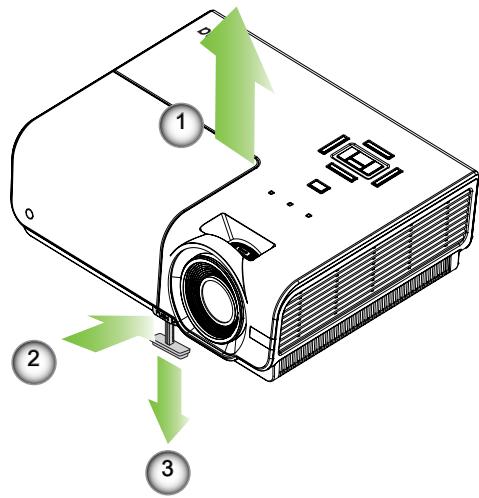

Réglage de la hauteur du projecteur 15
Réglage des dimensions de la projection de l'image (XGA) 16

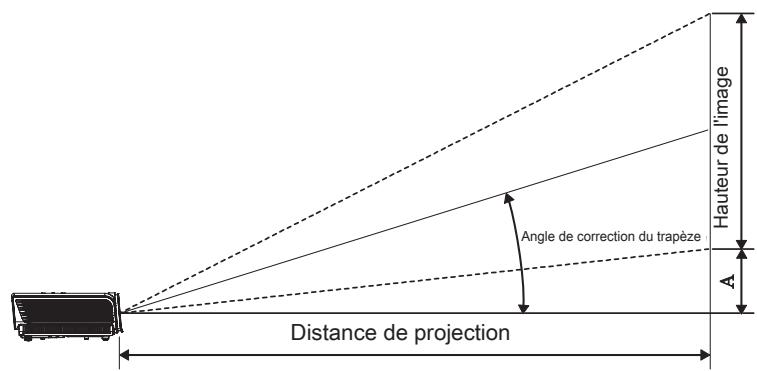

Réglage des dimensions de la projection de l'image (1080p) 17

+Commandes de l'utilisateur 18

Télécommande 18
20

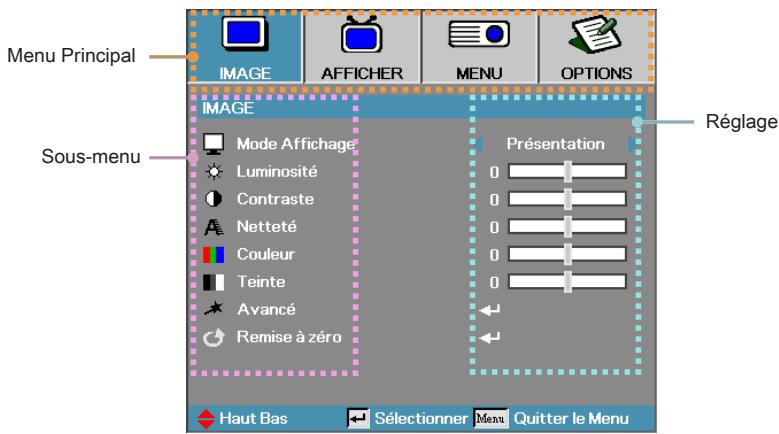

Comment proced 20

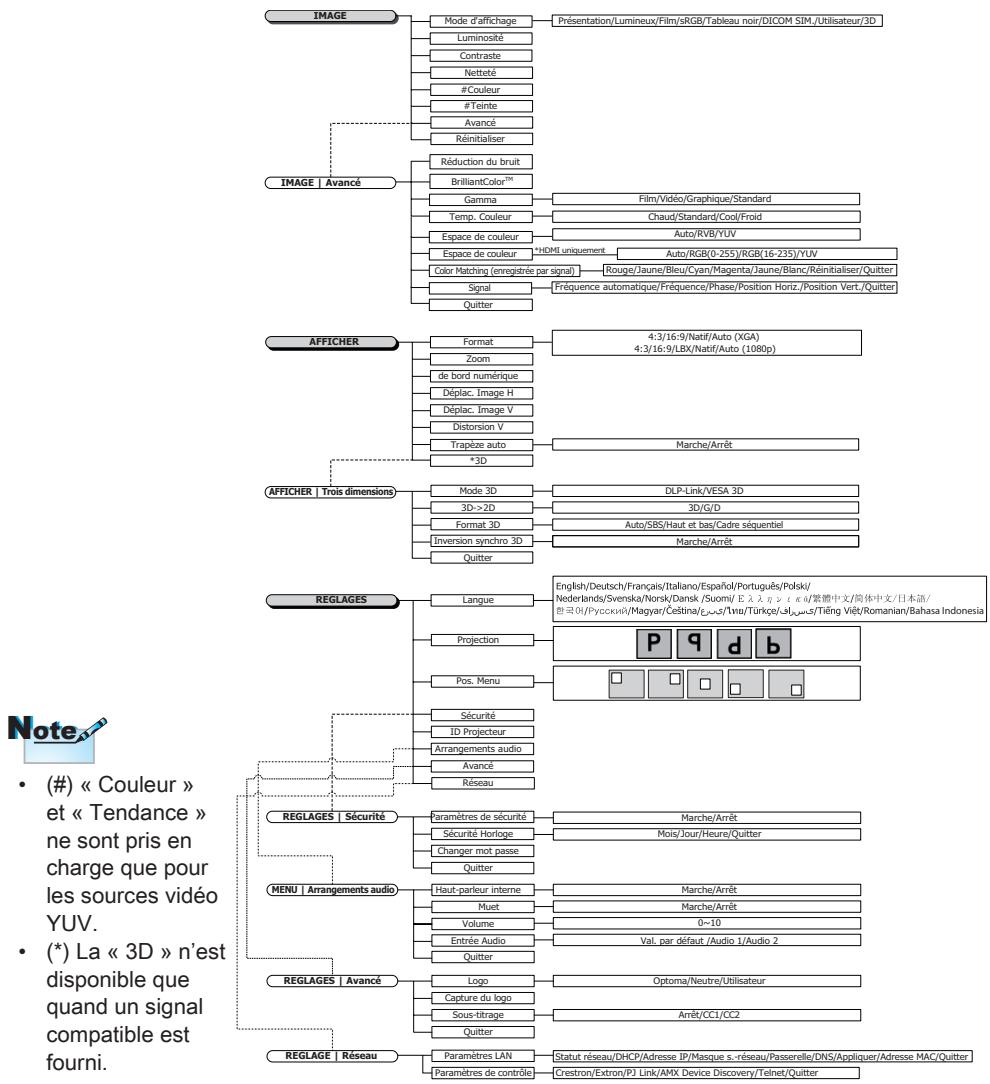

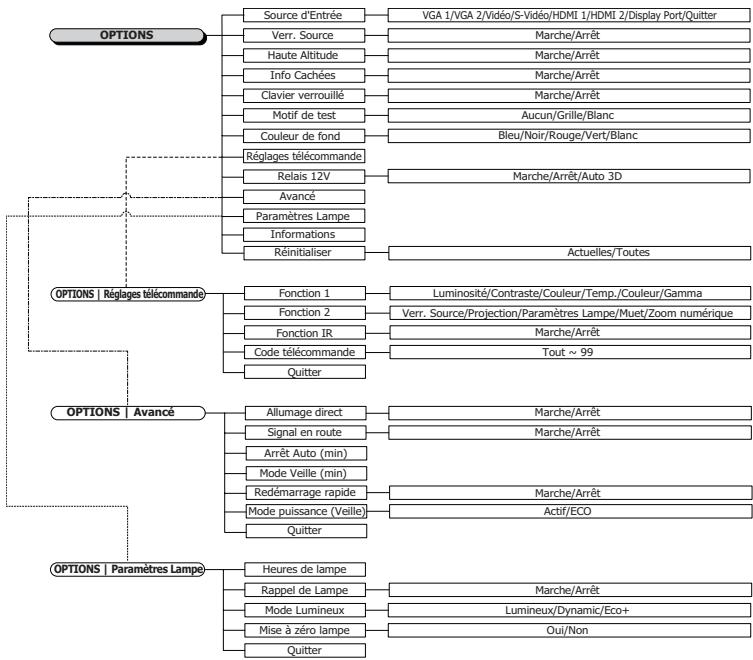

Arborescence du menu 21

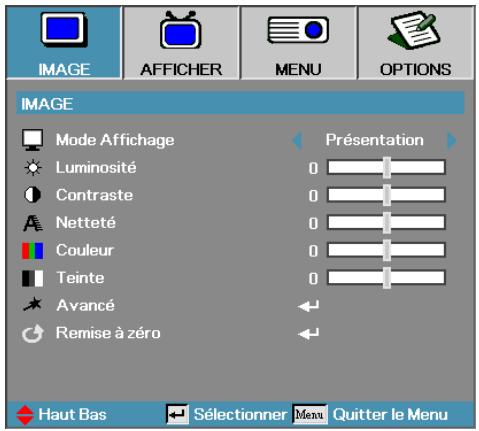

Image 23

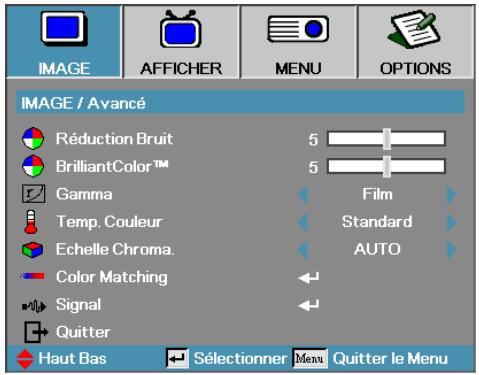

Image | Avancé 25

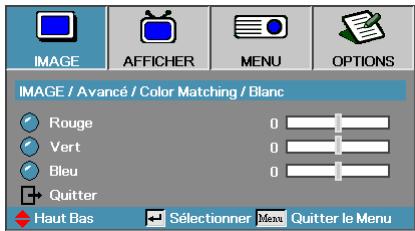

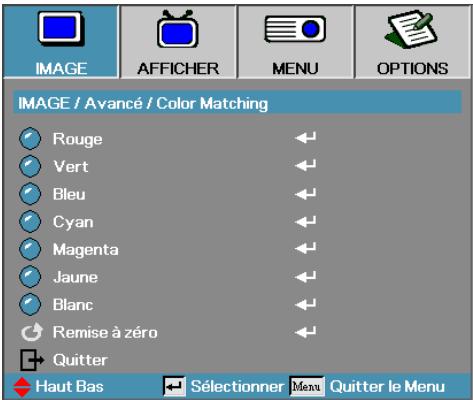

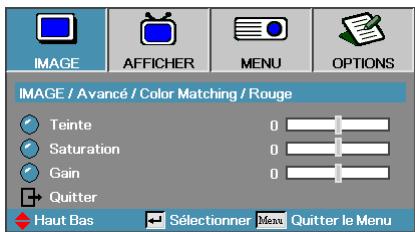

Image | Avancé | Color Matching 27

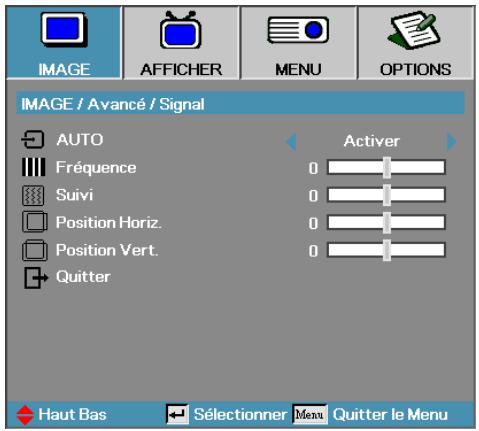

Image | Avancé | Signal 28

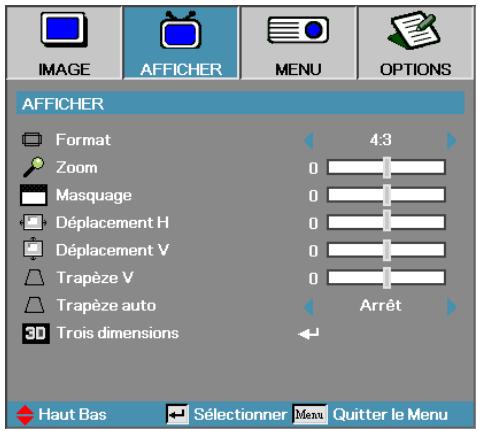

Afficher 29

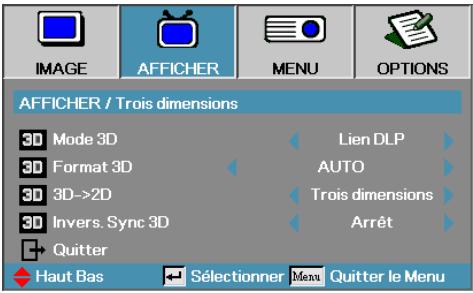

Afficher | Trois dimensions 31

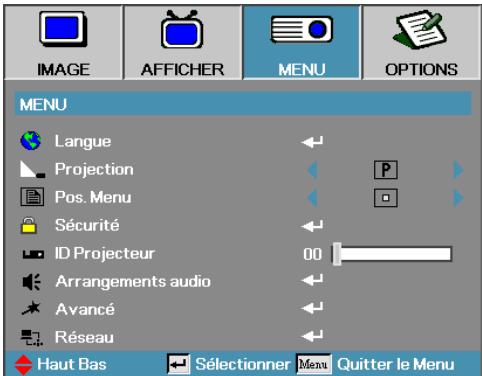

Menu 32

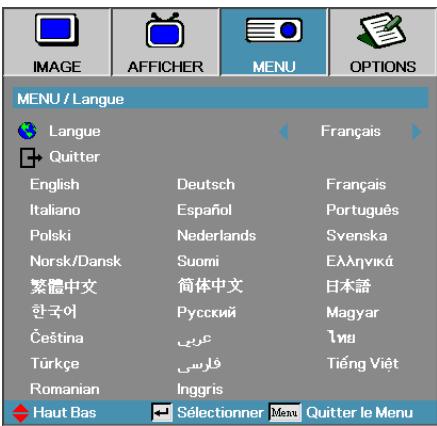

Menu | Langue 34

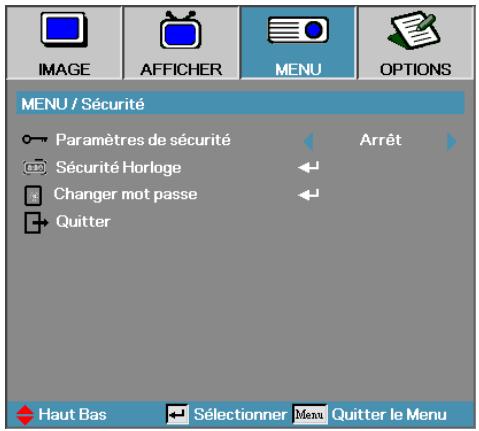

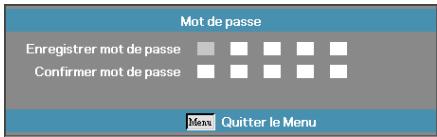

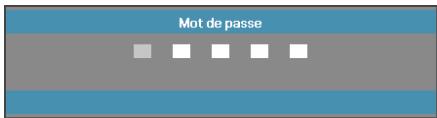

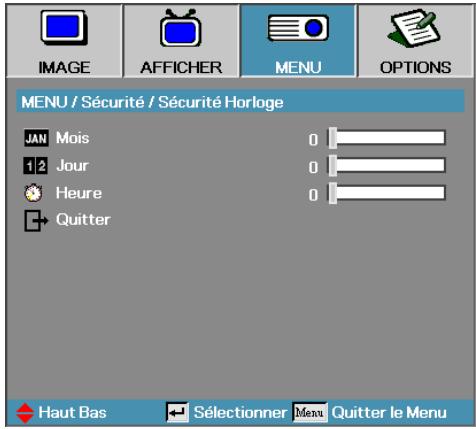

Menu | Sécurité 35

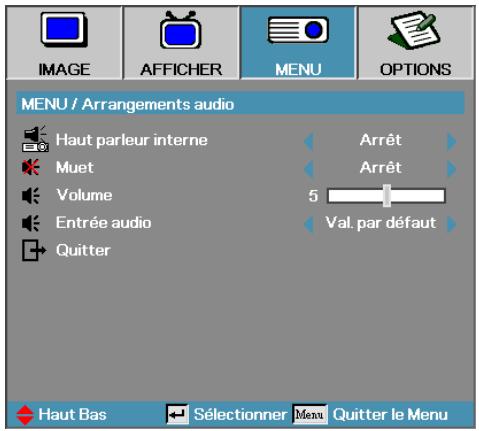

Menu | Arrangements audio. 38

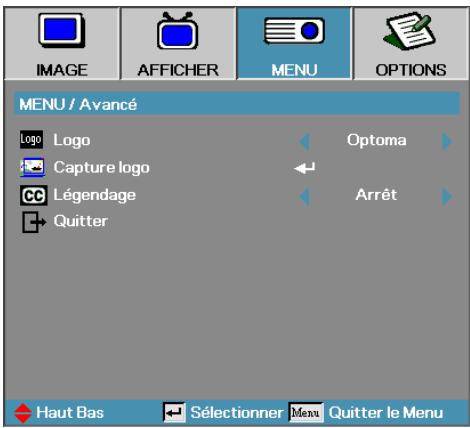

Menu | Avancé 39

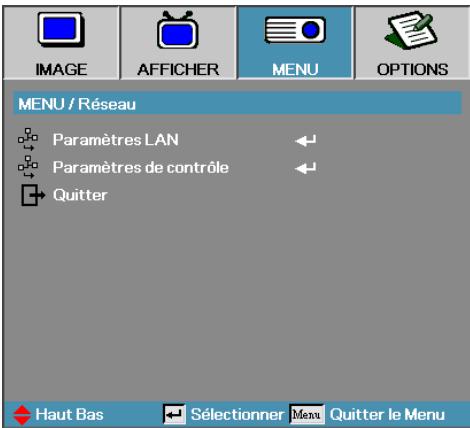

Menu | Reseau 40

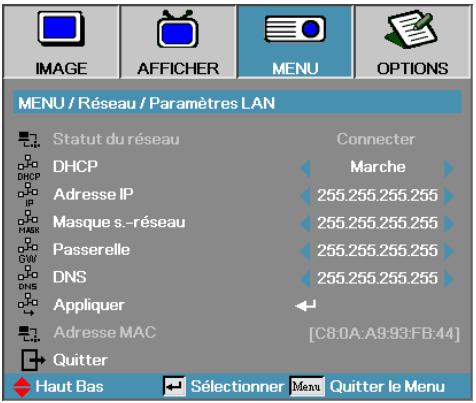

Menu | Paramètres LAN 41

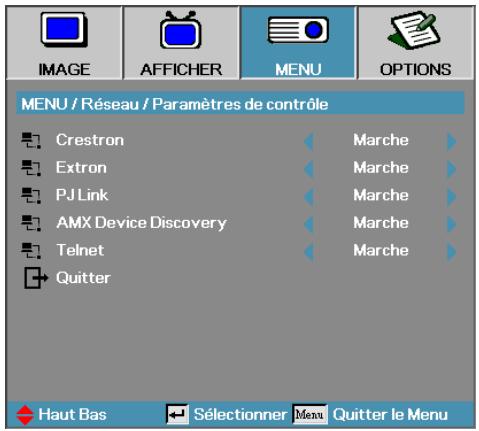

Menu | Paramétres de contrôle 42

Table des matières

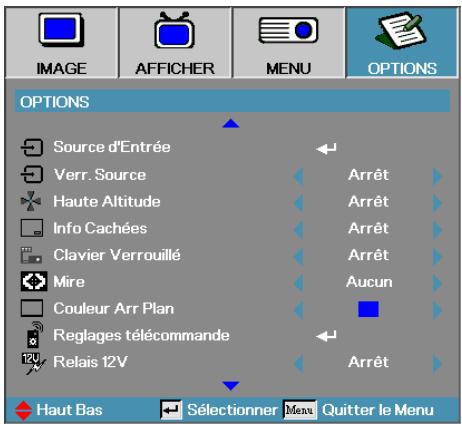

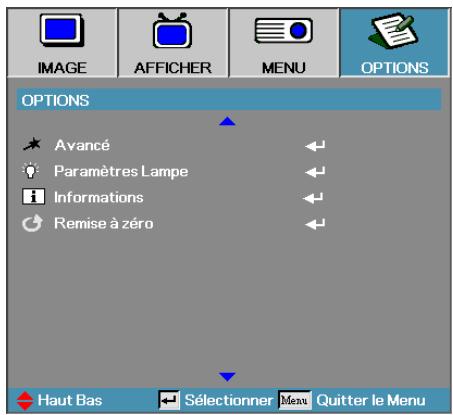

Options. 43

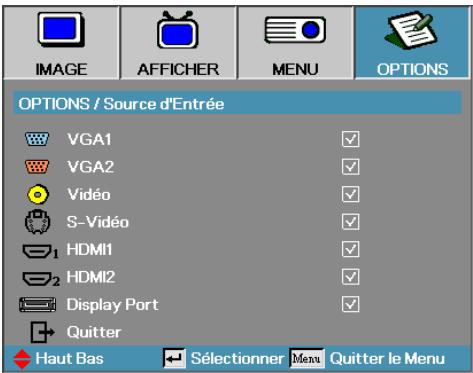

Options | Source d'Entrée 46

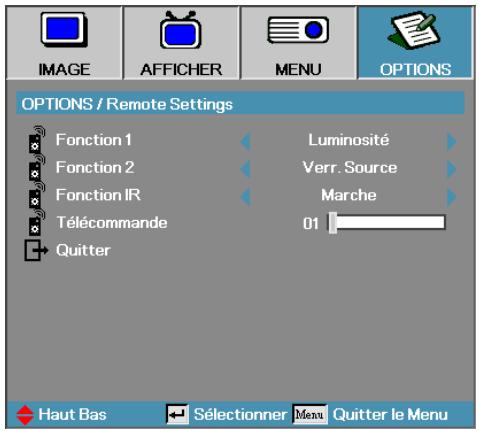

Options | Remote Settings 47

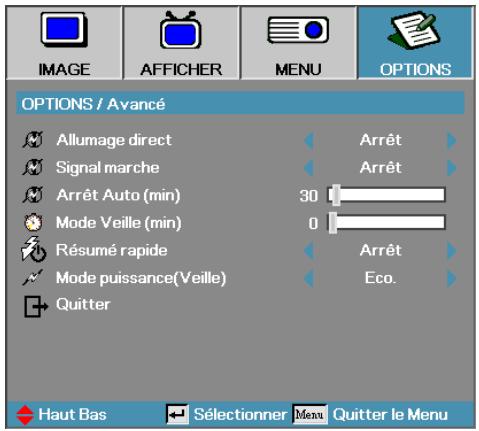

Options | Avance 48

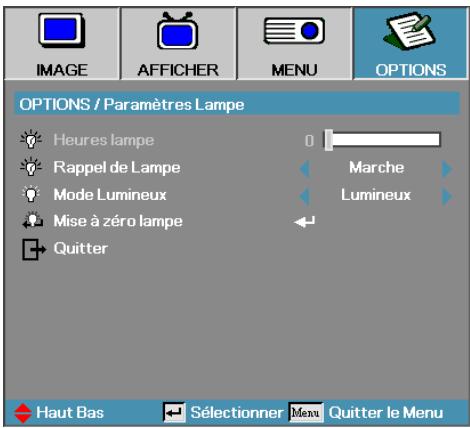

Options | Paramètres Lampe 50

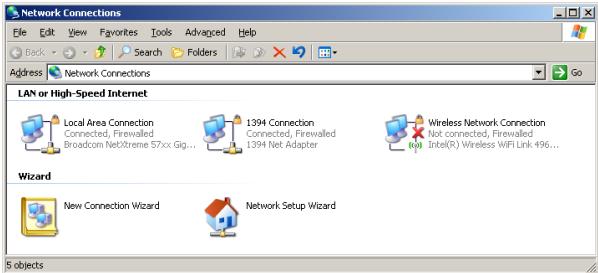

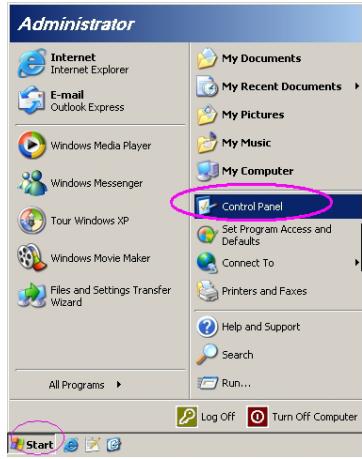

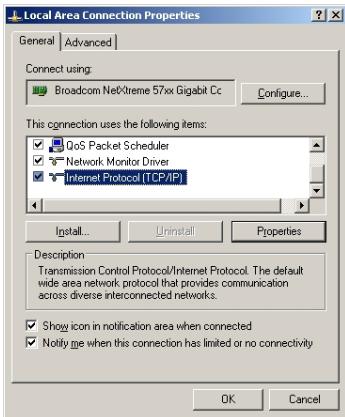

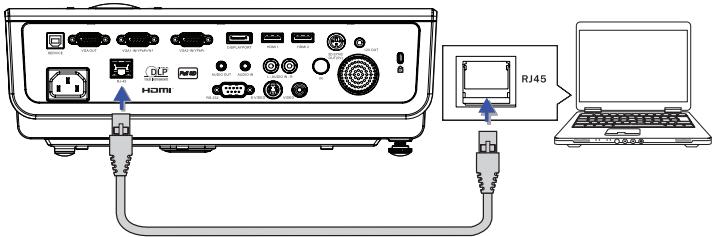

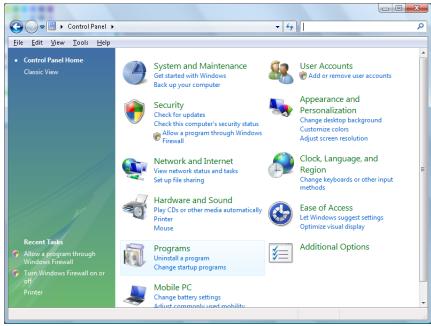

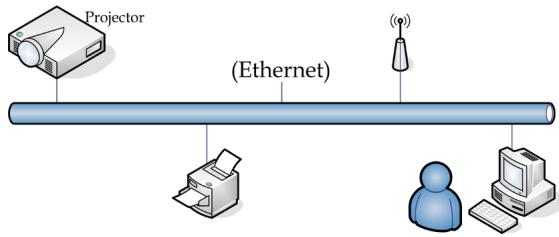

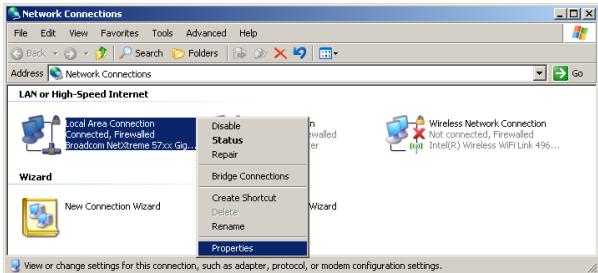

LAN_RJ45 52

Annexes 62

Dépannage 62

Image 62
Autres 63
Indicateur d'etat DEL projecteur 64
Télécommande 65

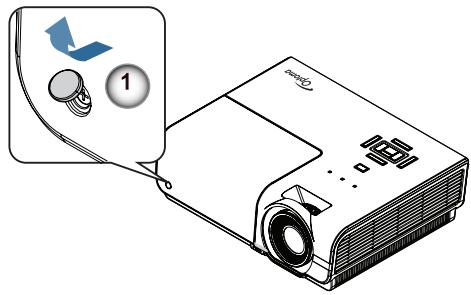

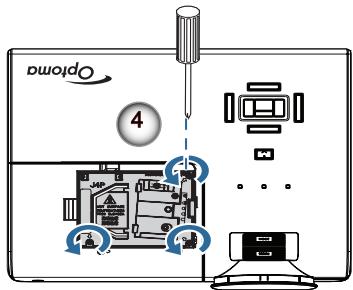

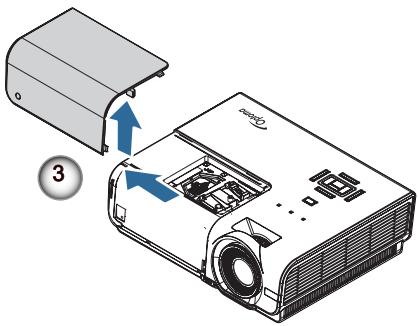

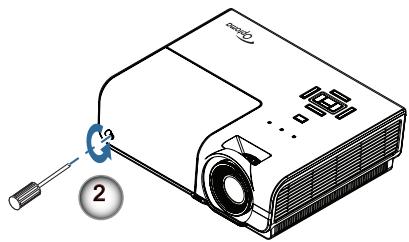

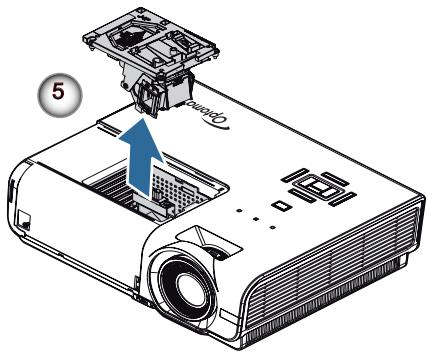

Remplacement de la lampe 66

Modes de compatibilité 69

Compatibilité video 69
Description détaillée de la synchronisation video 69
Compatibilité ordinateur - Normes VESA. 70
Signal d'entree pour HDMI/DVI-D 71
Tableau de compatibilité de videos True 3D. 72

Commandes et protocole de RS232 Listedes fonctions 73

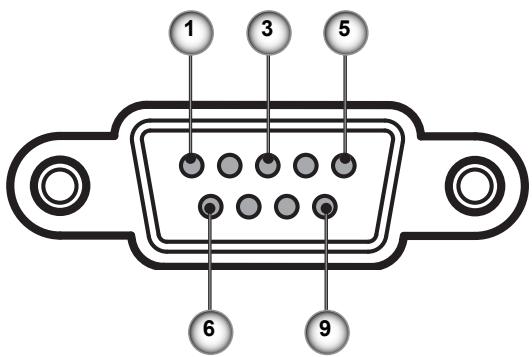

Affectations de la broche RS232(côté projecteur) 73
Protocole RS232 Lieste des fonctions 74

Commandes PJLink™ prises en charge 79
Trademarks 81

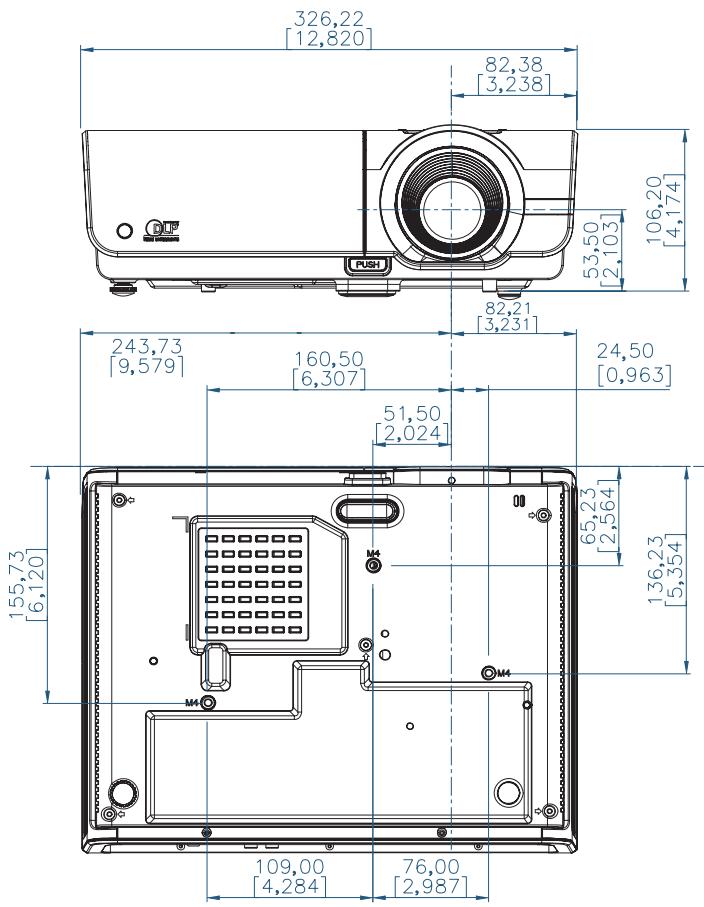

Installation au plafond 83
Bureau Optoma dans le monde entier 84
Annotations sur la reglementation et la sécurité 86

Informations concernant la sécurité

4	L'éclair avec la tête fléchée dans un triangle équilatéral est destiné à alerter l'utilitaire de la présence d'une « tension dangereuse » non isolée dans le boîtier du produit pouvant être d'une portée suffisante pour constituer un risque de chic électrique aux personnes.
!	Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilitaire de la présence d'instructions importantes sur l'exploitation et la maintenance (opérations de réparation/entretien) dans la documentation jointe à l'appareil.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS METTRE L'APPAREIL SOUS LA PLUIE OU DANS UN ENVIRONNEMENT HUMIDE. DE DANGEREUSES TENSIONS ÉLEVÉES SONT PRÉSENTES DANS LE BOITIER. NE PAS OUVRIR L'ENCEINTE. TOUJOURS CONTACTER UN TECHNIQUIN QUALIFIÉ POUR LA RÉPARATION.

Limites d'émission de Classe B

Cet apparéil numérique de Classe B satisfait toutes les conditions régies par la réglementation canadienne des apparèils pouvant causeurs des interférences.

Consignes de sécurité importantes

1. N'obstruez pas les ouvertures d'aération. Pour garantir une opération fiable du projecteur et pour protégger de toute surchauffe, il est recommendé d'inverterer le projecteur dans un emplacement qui ne bloque la ventilation. A titre d'exemple, ne place pas le projecteur sur une table chargée, un divan, un lit, etc. Ne place pas le projecteur dans un abri tel qu'une étagère ou une armoire limitant le flux d'air.
2. N'utilise pas le projecteur prés de l'eau ou de sources d'humidité Pour réduire tout risque d'incendie ou d'électrocution, n'exposez pas ce projecteur à la pluie ou à l'humidité.
3. N'installez pas l'appareil près d'une source de chaleur telle que les radiateurs, les éléments chauffants, les cusinières ou amplificateurs générant de la chaleur.
4. Nettoyez uniquement avec un chiffon sec.
5. Utilisez uniquement des accessoires approvés par le fabricant.
6. N'utilise pas l'unité si elle est physiquement endommagée ou mal traitée. Les dommages/abus physiques seraient (sans toutefois s'y limiter):

L'appareil est tombé.
Le cordon ou la fiche sont endommagés.
Du liquide a ete renversé sur le projecteur.
Le projecteur a ete exosé à la pluie ou l'humidite.
Quelque chose est tombée dans le projecteur ou quelque chose est desserrée à l'intérieur.

Ne pas effectuer des opérations de maintenance/réparation soi-même. L'ouverture ou le retrait des couvercles peuvent vous exposer à des tensions dangereuses ou à autres dangers. Veuillez contacter Optoma avant d'envoyer l'appareil pour réparation.

1. Ne pas laisser d'objets ou de liquides s'introduire dans le projecteur. Ills peuvent enter en contact avec des points de tension dangereuses et court-circuiter les pieces ce qui pourrait engendrer un incendie ou un chocoléctique.
2. Voir les marques de sécurité sur l'enceinte du projecteur.
3. Seul un personnel d'entretien qualifié est en droit de réparer l'appareil.

Mises en garde

Veuillez respecter tous les avertissements, toutes les mises en garde ainsi que les instructions de maintenance recommendés dans le guide de l'utilisateur.

■ Avertissement-
■ Avertissement-
■ Avertissement-
■ Avertissement-
■ Avertissement-
■ Avertissement-
■ Avertissement-
e Avertissement
■ Avertissement-

Ne pas regarder droit dans l'objet du projecteur lorsque la lampe est allumée. La lumière intense peut faire mal aux yeux.

Pour réduire tout risque d'incendie ou d'électrocution, ne pas exposer cet apparéil à la pluie ou à l'humidité.

Ne pas ouvrir ni démonter le projecteur sous risque d'électrocution.

Toujours laisser l'appareil refroidir avant de changer la lampe. Proceder selon les instructions de la page 66.

Ce projecteur détectera la vie utile de la lampe.
Changer obligatoirement la lampe lorsque les messages d'advertissement s'affichent.

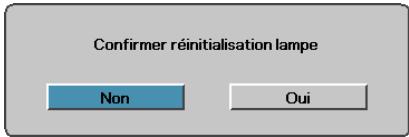

Réinitialiser la fonction « Remettre à zéro la lampe » sur le menu « Système|Lampe » après avoir remplaced le module de la lampe (voir la page 50-51).

Lorsqu'on met le projecteur hors tension, toujours attendre qu'il ait refroidi avant de le déconnecter. Attendre 90 secondes.

Ne pas utiliser le capuchon de l'objet lorsque le projecteur est en cours d'utilisation.

Lorsque la lampe approche la fin de sa vie utile, le message « Remplacement suggé » s'affiche à l'écran. Contacter le revendeur local ou le centre de service pour changer la lampe dés que possible.

Lorsque la lampe
atteint la fin de sa vie utile,le projecteur ne se mettra pas en marchetant que le module de la lampe n'a pas ete remplaced. Pour replacer la lampe, procedez selon les instructions stipulées dans la section Remplacement de la lampe la page 66.

Notice d'emploi

A faire:

Éteindre l'appareil et débrancher la fiche de la prise CA avant de procédé au nettoyage du produit.
Utiliser un chiffon sec et doux avec un détergent doux pour nettoyer le boîtier de l'affichage.
Déconnecter la fiche d'alimentation de la prise CA si le produit ne sera pas utilisé pendant une longue période.

X

Ne pas:

■ Bloquer les fentes et les ouvertures sur l'appareil qui sont fournies pour la ventilation.
Utiliser des produits nettoyants abrasifs, de la cire ou des dissolvants pour nettoyer l'appareil.
Utiliser l'appareil dans les conditions suivantes:

• Dans des environnements particulièrement chauds, froids ou humides.

S'assurer que la température ambiente de la pierce se trouve dans les 5 - 40^
L'humidité relative est entre 10 - 85% (max), sans condensation

• Dans les zones particulièrement poussièuses et sales.
• Près d'appareils générant un champ magnétique puissant.
  -À la lumière directe du jour

Avertissements de sécurité pour les yeux

Ne jamais fixer directement le faisceau du projecteur. Se tenir dos au faisceau dans la mesure du possible.
Lorsque le projecteur est utilisé dans une classe, superviser les étudiants auxquels il a été demandé de pointer quelque chose à l'écran.
Pour réduire la puissance de la lampe, utiliser des stores dans la pierce.

Présentation du contenu

Déballer et inspecter le contenu de la boîte afin de garantir que les pieces indiquées ci-dessous figurent dans la boîte. Si celui que chose venait à manquer, contacter le service clientèle d'Optoma.

Projecteur avec capuchon d'objet

Cordon d'alimentation 1,8 m

Cable D-sub VGA 15 broches

En raison des diverses applications de chaque pays, certaines régions peuvent désposer d'accessoires différents.

Télécommande

2 x piles AAA

Mallette de transport

Documentation :

Guide de l'utilisateur
Carte de garantie
Carte de démarrage rapide
Carte WEEE

Présentation du produit

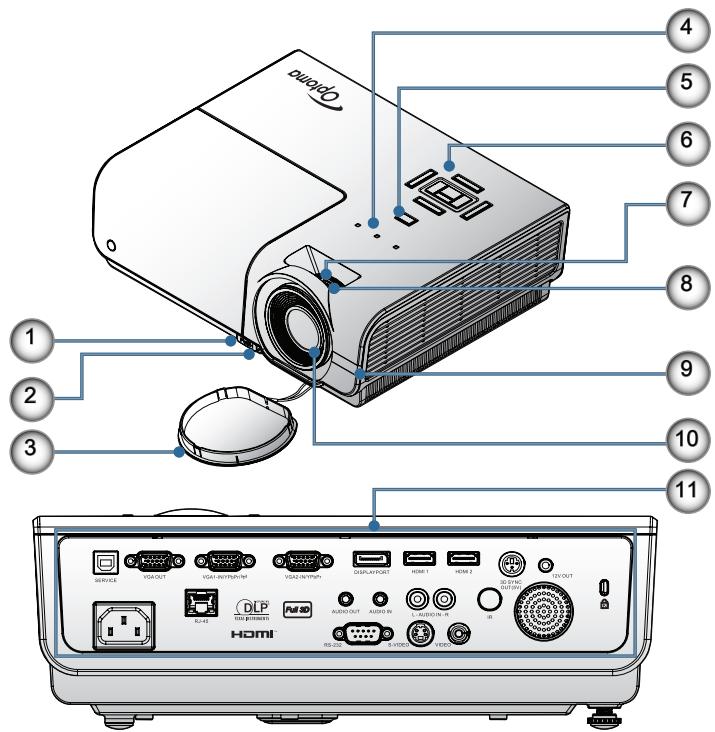

Unité principale

1. Bouton de réglage de l'inclinaison
2. Pieds de réglage de l'inclinaison
3. Protège-objectif

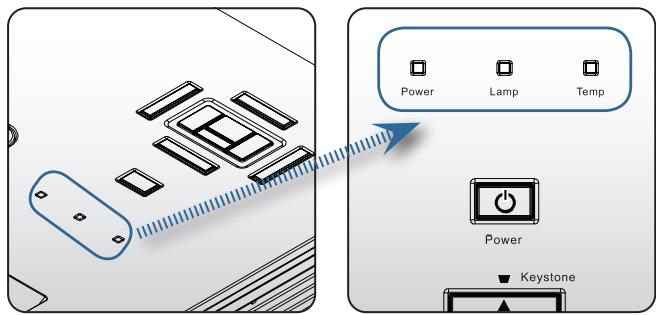

4. Indicateurs LED
5. Bouton d'alimentation
6. Touches de fonction
7. Zoom
8. Mise au point
9. Récepteur IR
10. Objectif
11. Ports de connexion

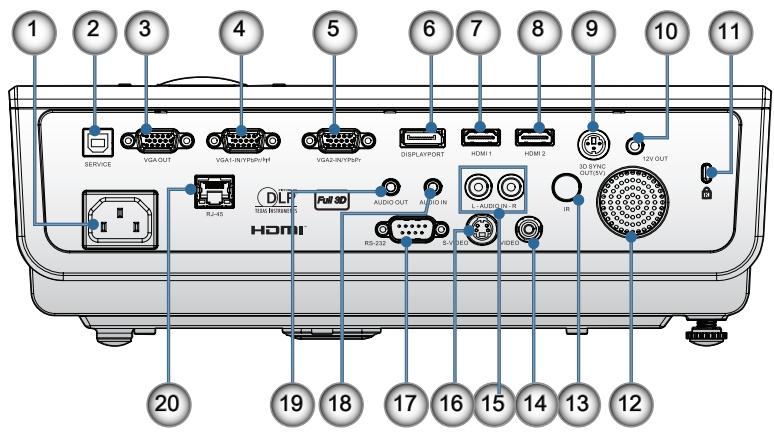

Ports de connexion

1. Douille électrique
2. SERVICE
3. Sortie VGA
4. Connecteur VGA 1/YPbPr
5. Connecteur VGA 2/YPbPr
6. DisplayPort
7. HDMI 1
8. HDMI 2
9. 3D SYNC OUT
10. 12V OUT
11. Port de verrouillage Kensington Microsaver™
12. Haut-parleur
13. Capteur IR
14. Video composite
15. ENTRÉE AUDIO (G et D)
16. S-Viséo
17. RS232
18. ENTRÉE AUDIO
19. SORTIE AUDIO
20. LAN

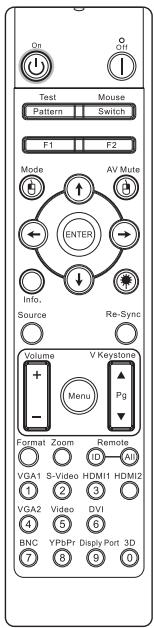

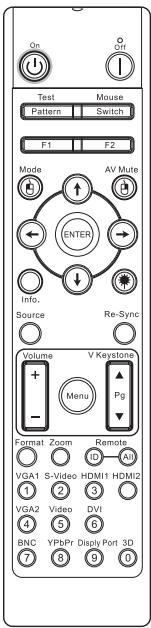

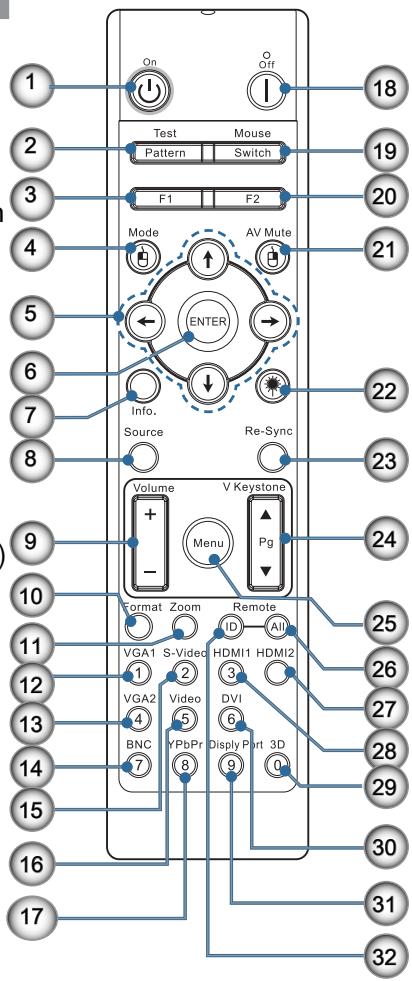

Télécommande

Utiliser des commandes, ajustements ou procédures autres que ceux indiqués ici peuvent cause une exposition dangereuse à la lumière du laser.

Conforme aux normes de performance FDA pour les produits laser, en dehors des dérivés relatifs à la notification sur les lasers No. 50, datedu 24 juin 2007.

La fonction DVI-D dépend du modele.

1. En marche
2. Motif de test
3. Fonction 1 (programmable)
4. Mode Affichage / Touche gauche de la souris
5. Quatre touches de sélection directionnelles
6. Entreee
7. Panneau Informations
8. Source
9. Volume +/-

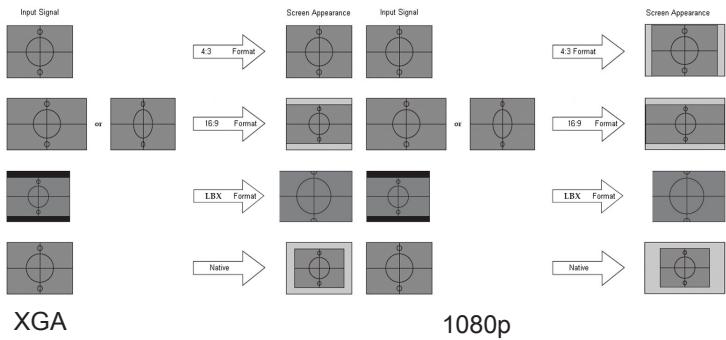

10. Format (rapport hauteur/largeur)
11. Zoom
12. VGA1/1 (bouton à numérospour la saisie du mot de salle)
13. VGA2/4
14. BNC/7
15. S-Video/2
16. Video/5
17. YPbPr/8
18. Alimentation éteinte
19. Commutateur de la souris
20. Fonction 2 (programmable)
21. AV muet / Touche droite de la souris
22. Laser
23. Re-Sync
24. Trapèze V +/-
25. Menu
26. Code télécommande Tout
27. HDMI2
28. HDMI1/3
29. 3D/0
30. DVI/6
31. DisplayPort/9
32. Code télécommande 01 à 99

Connexion du projecteur

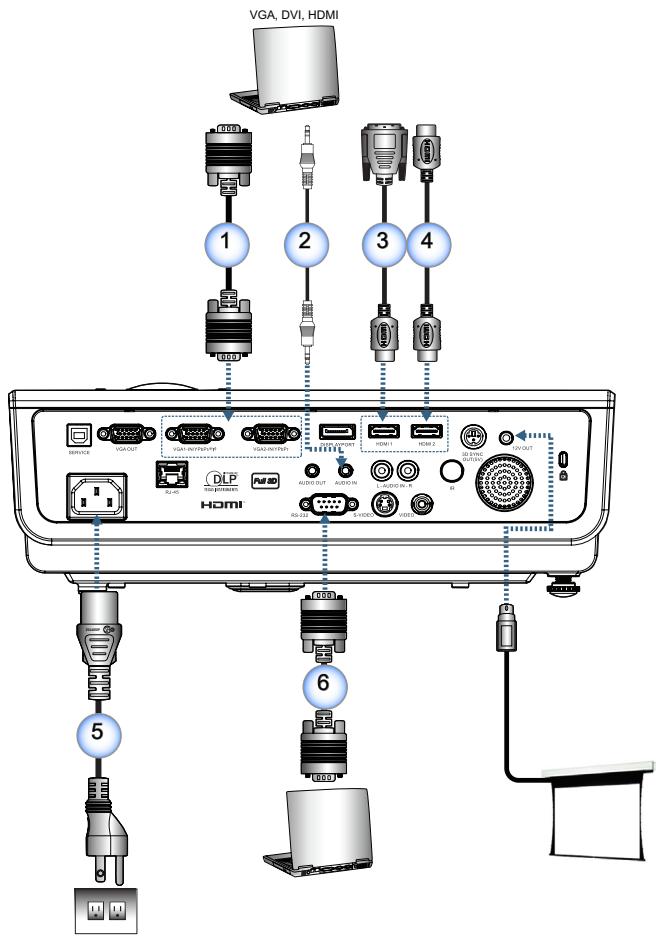

Connexion Au Notebook

En raison des diverses applications de chaque pays, certaines régions peuvent disposer d'accessoires différents.

1. Cable d'entrée VGA
2. Câble audio (Accessoire optionnel)
3. DVI/HDMI Cable (Accessoire optionnel)
4. HDMI Câble (Accessoire optionnel)
5. Cordon d'alimentation
6. Cable RS232 (Accessoire Optionnel)

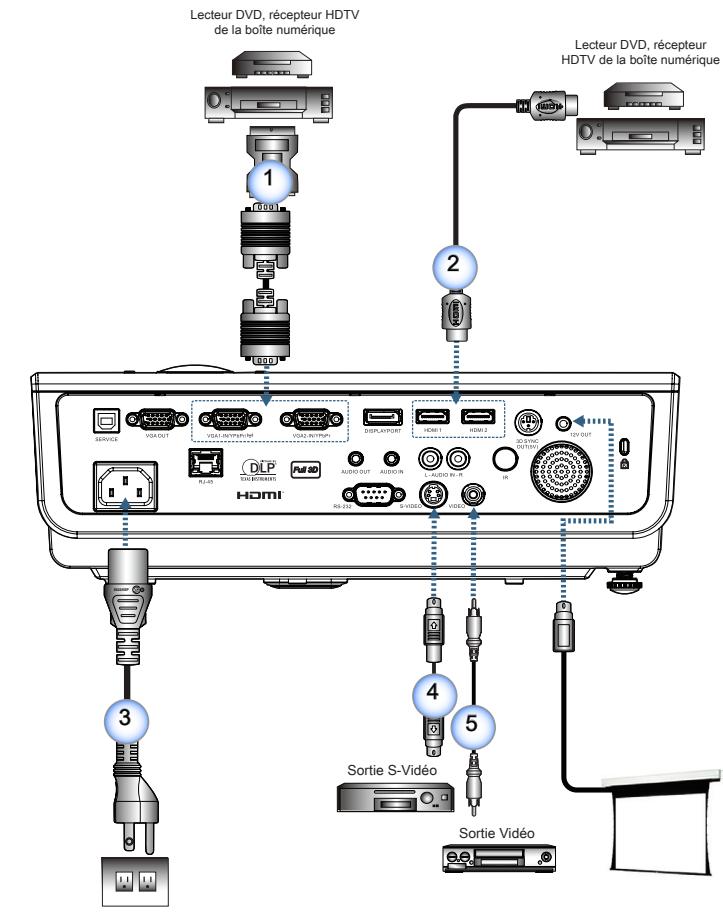

En raison des diverses applications de chaque pays, certaines régions peuvent-disposer d'accessoires différents.

La SORTIE 12V est un déclencheur programmable.

1........Adapatateur SCART RVB/S-Visdeo (Accessoire Optionnel)
2. Cable HDMI (Accessoire Optionnel)
3. Cordon d'alimentation
4. Cable S-Video (Accessoire Optionnel)
5. Cable video composite (Accessoire Optionnel)

Mettez le projecteur sous/hors tension

Allumer le projecteur

Mettez d'abord le projecteur sous tension puis selectionnez les sources du signal.

1. Enlevez le protège-objectif.
2. Branchez le cordon d'alimentation sur le projecteur.
3. Allumez les périphériques connectés.
4. Assurez-vous que levoyant DEL d'alimentation clignote bien, puis appuyez sur le bouton marche-arrêt pour allumer le projecteur.

L'écran de démarriage avec le logo du projecteur s'affiche et les péripériques connectés sont détectés. Si un ordinateur portable est connecté, appuyez sur les touches appropriées du clavier de l'ordinateur pour faire basculer la sortie de l'écran sur le projecteur. (Pour savoir qu'elle est la combinaison de touches Fn utilisée pour faire basculer la sortie de l'écran, veuillez vous reporter au manuel de l'ordinateur portable.)

Voir Paramètres de sécurité page 35 si le verrou de sécurité a été activé.

En raison des
différences entre les
applications pour
chaque pays, certaines
régions peuvent avoir
des accessoires
différents.

12V OUT (SORTIE 12V) est un déclenceur programmable.

1. Si plus d'un périphérique d'entrée est connecté, appuyez plusieurs fois sur le bouton « Source » pour basculer d'un périphérique sur l'autre.

Pour selectionner directement la source, voir page 19.

Mise or tension du projecteur

1. Appuyez sur le bouton « Ⓞ » de la télécommande ou sur le bouton « Ⓞ » sur le panneau du projecteur pour êtreindre le projecteur. La première fois, le message suivant s'affiche.

Mise hors tension?

Pressez de nouveau M/A

Appuyez à nouveau sur le bouton pour confirmer la mise hors tension. Si vous n'appuyez pas sur le bouton, le message s'efface dans les 5 secondes.

1. La DEL d'alimentation clignote vert (1 sec marche, 1sec arrêt) et les ventilateurs accélérént pendant l'arrêt du cycle de refroidissement. Le projecteur atteint le mode veille aussitôt que la DEL d'alimentation clignote vert (2 sec marche, 2 sec arrêt).

Si vous remettez le projecteur en marche, vous nevez attendre que le projecteur ait exécuté le cycle de refroidissement et passée en mode d'attente. En mode d'attente, appuyez sur le bouton « © » situé à l'arrière du projecteur ou sur « © » situé sur la télécommande pour relancer le projecteur.

1. Débranchez le cordon d'alimentation de la prise électrique et du projecteur uniquement lorsque le projecteur est en mode veille.

Indicateur d'advertissement

Contactez le centre de service si le projecteur affiche ces symptômes. Voir la page 84 pour de plus amples informations.

Lorsque l'indicateur DEL s'allume en rouge, le projecteur se met automatiquement hors tension. Veuillez prendre contact avec votre revendeur local ou avec le centre de réparation. Reportez-vous à la page 64.

■ Lorsque l'indicateur DEL s'allume en rouge fixe (non clignotant), le projecteur se met automatiquement hors tension. Dans des conditions normales, le projecteur se allume une fois qu'il a refroidi. Si le problème persiste, veuilles prendre contact avec votre revendeur local ou avec votre centre de réparation. Reportez-vous à la page 64.

Réglage de l'image projetée

Réglage de la hauteur du projecteur

Le projecteur est muni d'un pied élevateur pour le réglage de la hauteur de l'image.

La table ou le support sur lequel se trouve le projecteur doit etre de niveau et stable.
- Placez le projecteur de façon à ce qu'il soit perpendiculaire à l'écran.
Pour toute sécurité personnelle, veuillez fixer correctement les cables.

Pour relever l'image:

Soulevez le projecteur ① et appuyez sur le bouton de réglage de la hauteur ②.

Le dispositif de réglage de la hauteur descend 3

Pour rabaisser l'image:

Appuyez sur le bouton de réglage de la hauteur et posez doucement le projecteur.

Réglage des dimensions de la projection de l'image (XGA)

300" (overdrive) pour l'Asie.

Longueur diagonale (en po) de l'écran de 4:3	Dimensions de l'écran L X H (4:3)				Distance de projection (P)				Décaler (A)
	(m)		(pieds)		(m)		(pieds)
	Largeur	Hauteur	Largeur	Hauteur	large	délé	large	délé	(m)	(pieds)
30"	0,61	0,46	2,00	1,50	1,10	1,28	3,60	4,20	0,06	0,19
40"	0,81	0,61	2,67	2,00	1,46	1,71	4,80	5,60	0,08	0,25
60"	1,22	0,91	4,00	3,00	2,19	2,56	7,20	8,40	0,11	0,37
80"	1,63	1,22	5,33	4,00	2,93	3,41	9,60	11,20	0,15	0,49
100"	2,03	1,52	6,66	5,00	3,66	4,27	12,00	14,00	0,19	0,62
120"	2,44	1,83	8,00	6,00	4,39	5,12	14,40	16,80	0,23	0,74
140"	2,84	2,13	9,33	7,00	5,12	5,97	16,80	19,59	0,26	0,86
160"	3,25	2,44	10,66	8,00	5,85	6,83	19,20	22,39	0,30	0,99
190"	3,86	2,90	12,66	9,50	6,95	8,11	22,79	26,59	0,36	1,17
230"	4,67	3,51	15,33	11,50	8,41	9,81	27,59	32,19	0,43	1,42
280"	5,69	4,27	18,66	14,00	10,24	11,95	33,59	39,19	0,53	1,73
300"	6,10	4,57	19,99	15,00	10,97	-	35,99	-	0,56	1,85

Réglage des dimensions de la projection de l'image (1080p)

Longueur diagonale (en po) de l'écran de 16:9	Dimensions de l'écran L X H (16:9)				Distance de projection (P)				Décaler (A)
	(m)		(pieds)		(m)		(pieds)
	Largeur	Hauteur	Largeur	Hauteur	large	télé	large	télé	(m)	(pieds)
30"	0,66	0,37	2,18	1,23	-	1,28	-	4,18	0,06	0,18
40"	0,89	0,50	2,90	1,63	1,40	1,70	4,59	5,58	0,07	0,25
60"	1,33	0,75	4,36	2,45	2,10	2,55	6,88	8,36	0,11	0,37
80"	1,77	1,00	5,81	3,27	2,80	3,40	9,18	11,15	0,15	0,49
100"	2,21	1,25	7,26	4,08	3,50	4,25	11,47	13,94	0,19	0,61
120"	2,66	1,49	8,71	4,90	4,20	5,10	13,77	16,73	0,22	0,74
140"	3,10	1,74	10,17	5,72	4,9	5,95	16,06	19,52	0,26	0,86
160"	3,54	1,99	11,62	6,54	5,60	6,80	18,36	22,31	0,30	0,98
190"	4,21	2,37	13,80	7,76	6,65	8,08	21,80	26,49	0,35	1,16
230"	5,09	2,86	16,70	9,39	8,04	9,78	26,39	32,07	0,43	1,41
280"	6,20	3,49	20,33	11,44	9,79	11,90	32,12	39,04	0,52	1,72
300"	6,64	3,74	21,78	12,25	10,49	-	34,42	-	0,56	1,84

Etant donné les différences d'applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Télécommande

Utilisation de la télécommande
Power On/Off (Marche/Arrêt)	Voir la section « Mise hors tension du projecteur », page 14.
	Voir la section « Mise sous tension du projecteur », page 13.
Test Pattern (Motif de test)	Voir la section « Motif de test », page 44.
Mouse Switch (Commutateur de la souris)	Lorsque vous branchez votre PC au projecteur via USB, appuyez sur “Commutateur de la souris” pour activer/désactiver le mode souris et prenez la commande de votre PC à l'aide de la télécommande.
Function 1 (Fonction 1) (F1)	Voir la section « Fonction 1 », page 47.
Function 2 (Fonction 2) (F2)	Voir la section « Fonction 2 », page 47.
Mode (®)	Mode - Voir la section « Mode d'affichage », page page 23.
	En mode souris, utilisez ◆ pour émuler le clic gauche de la souris USB via USB.
AV Mute (Sourdine AV) (®)	AV muet - Éteint/allume temporairement l'audio et la video. En mode souris, utilisez ◆ pour émuler le clic droit de la souris USB via USB.
Quatre touches de sélection directionnelles	1. Utilisez ▲▼▲▶ pour sélectionner les objets ou faire des réglages à votre sélection.
	2. En mode souris, utilisez ▲▼▲▶ pour émuler les touches directionnelles.
Enter (Entrée)	1. Confirmez votre choix d'éléments.
	2. En mode souris, pour l'émulation de la touche de saisie du clavier.
Info. (Informations)	Voir la section « Informations », page 45.
Laser	Appuyez sur ◆ pour faire fonctionner le pointeur à l'écran. NE PAS DIRIGER VERS LES YEUX.
Source	Appuyez sur « Source » pour rechercher la source.
Re-Sync	Synchronise automatiquement le projecteur sur la source d'entrée.
Menu	Pressez « Menu » pour lancer le menu OSD (screen display). Pour quitter l'OSD, pressez de nouveau « Menu ».

Commandes de l'utilisateur

Etant donné les différences d'applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Utilisation de la télécommande
Volume +/-	Appuyez sur « Volume +/- » pour régler le volume.
V Keystone +/-(Trapèze V +/-)	Règle la distorsion d'image causée par l'inclinaison du projecteur. (±30 degrés)
Format	Voir la section « Format », page 29.
Zoom	Appuyez sur « Zoom » pour faire un zoom arrêté sur les images.
Remote ID (ID télécommande)	Appuyez jusqu'à ce que levoyant DEL clignote puis appuyez sur 01-99 pour configurer le code de télécommande.
Remote All (Tout télécommande)	Appuyez pour définit le code télécommande sur tous.
VGA1	Appuyez sur « VGA1 » pour sélectionner la source du connecteur VGA-ENTREE.
S-Video (S-Video)	Appuyez sur « S-Viséo » pour sélectionner la source S-Viséo.
HDMI	Appuyez sur « HDMI pourCHOISIR la source HDMI.
Re-sync	Permet de synchroniser automatiquement le projecteur à la source d'entrée.
VGA2	Appuyez sur « VGA2 » pour sélectionner la source du connecteur VGA-ENTREE.
Video (Vidéo)	Appuyez sur « Video » pour sélectionner la source de Vidéo composite.
DVI	Appuyez sur « DVI » pourCHOISIR la source depuis un connecteur DVI-D.
BNC	Appuyez sur « BNC » pourCHOISIR la source BNC.
YPbPr	Appuyez sur « YPbPr » pourCHOISIR la source YPbPr.
DisplayPort	Appuyez sur « DisplayPort » pourCHOISIR la source DisplayPort.
3D (Trois dimensions)	Appuyez sur « Trois dimensions » pour activer/désactiver le menu 3D.

Menus d'affichage à l'écran

Le projecteur possède des menus d'affichage à l'écran multilingues qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.

Comment procéder

1. Pour ouvrir le menu OSD, pressez « Menu » sur la télécommande ou le pavé de touches du projecteur.
2. Lorsque l'OSD s'affiche, utilisez les touches pour selectionner un élément dans le menu principal. Lors de la seLECTION d'une page en particulier, pressez la touche ou « Entrée » pour entrer dans le sous-menu.
3. Utilisez les touches pour selectionner l'objet souhaité et réglez les paramètres avec les touches .
4. Sélectionnez l'objet suivant à régler dans le sous-menu et réglez comme déscrit ci-dessus.
5. Pressez « Entrée » pour confirmer et l'écran returnera au menu principal.
6. Pour quitter, pressez de nouveau « Menu ». Le menu OSD reviendra au dernier niveau et le projecteur enregistrra automatiquement les nouveaux paramètres.

Commandes de l'utilisateur

Arborescence du menu

Commandes de l'utilisateur

Commandes de l'utilisateur


Mode Affichage

Il existe de nombreux prérégliages usine optimisés pour toute une gamme de types d'images.

Présentation: Bonnes couleurs et luminosité provenant de l'entrée PC.
Luminosite: Luminosite maximale depuis l'entrée PC.
Film : Pour le home cinema.
sRGB: Couleurs précises standardisées.
Tableau noir: Ce mode doit être sélectionné pour obtenir des paramètres de couleur idéaux lors de la projection sur un tableau (vert).

DICOM SIM: Ce mode d'affiche simule les performances de niveaux de gris/gamma de l'opération utilisé pour l'imagerie numérique et les communications en matière (DICOM).

Important : Ce mode ne doit JAMAIS être utilisé pour des diagnostics Médicaux, il ne sert qu'à des fins d'apprentissage et de formation.

Utilisateur: Reglages propres à l'utilisateur.
Trois dimensions: Paramètre ajustable par l'utilisateur pour la visualisation de 3D.

Luminosite

Règle la luminosité de l'image.

Appuyez sur ⁺ pour assombrir l'image.
Appuyez sur pour éclaircir l'image.

Commandes de l'utilisateur

Contraste

Le contraste contrôle le degré de différence entre les zones les plus claires et les plussons de l'image.

Appuyez sur pour diminuer le contraste.
Appuyez sur pour augmenter le contraste.

Netteté

Règle la netteté de l'image.

Appuyez sur pour diminuer la netteté.
Appuyez sur pour augmenter la netteté.

Couleur

Ajuste une image video depuis le noir et blanc jusqu'à des couleurs pleinement saturees.

Appuyez sur ⁺ pour réduire la quantité de couleur de l'image.
Appuyez sur pour augmenter la quantité de couleur de l'image.

Teinte

Règle la balance des couleurs du rouge et du vert.

Appuyez sur pour augmenter la quantité du rouge sur l'image.
Appuyez sur pour augmenter la quantité de rouge dans l'image.

Avancé

Accédez au menu Avancé. Sélectionnez des options d'affichage avances telles que Réduction Bruit, BrilliantColor™, Gamma, Temp. Couleur, Echelle Chroma., Color Matching, Signal, puis Quitter. Voir page 25 pour plus d'informations.

Commandes de l'utilisateur

Image / Avancé

Réduction Bruit

La réduction du bruit adaptative pour les mouvements réduit la quantité de bruit visible pour les signaux entrelacés. La plage va de « 0 » à « 10 ». (0=Désactivé)

BrilliantColor™

Cet élément régliable utilise un nouvel algorithm de traitement des couleurs et des améliorations de niveau du système pour permettre une luminosité plus élevé tout en offrant une couleur vraie, plus vibrante dans l'image. La plage s'étend de 1 à 10. Si vous préférez une image plus fortement améliorée, réglez vers le paramètre maximum. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimum.

Gamma

Choisissez le type Gamma depuis Film, Video, Standard.

Temp. Couleur

Règle la température des couleurs. A une température plus basse, l'écran apparait plus froid, à une température plus élevée, l'écran apparait plus chaud.

Echelle Chroma.

Selectionner un type de matrice de couleur approprié entre AUTO, RVB et YUV.

Pour HDMI uniquement : Sélectionné la matrice de couleurs entre Auto, RVB (0-255), RVB (16-235), YUV.

Commandes de l'utilisateur

Color Matching

Accédez au menu Color Matching. Voir page 27 pour plus d'informations.

Signal

Entrez dans le menu Signal. Configurez les propriétés de signal du projecteur. La fonction est disponible quand la source d'entrée prend en charge VGA 1/VGA 2. Voir la page 28 pour plus d'informations.

Commandes de l'utilisateur

Image / Avance / Color Matching

Couleurs (Sauf blanc)

Appuyez sur ▲▼ pour sélectionner une couleur et appuyez sur « Entrée » pour ajuster la teinte, la saturation et le gain.

Le vert, le bleu, le cyan, le jaune et le magenta peuvent être ajustés séparément avec la teinte/ saturation et le gain de chaque couleur.
Le blanc peut etre ajuste avec Rouge, Vert ou Bleu.

Appuyez sur ▲▼ pour sélectionner Teinte, Saturation ou Gain et appuyez sur ▲▶ pour ajuster les paramètres.

Blanc

Appuyez sur ▲▼ pour sélectionner Blanc et appuyez sur « Entre ».

Appuyez sur ▲▼ pour sélectionner Rouge, Vert ou Bleu et appuyez sur △▶ pour ajuster les paramètres.

Remise à zéro

Redéfinit tous les paramètres de couleur à leurs valeurs d'usine.

Placez Automatique sur Marche ou Arrêt pour verrouiller ou déverrouiller les fonctions Phase et Fréquence.

Désactiver—Arrêt verrouillage auto.

Activer—Marche verrouillage auto.

Fréquence

Modifie la fréquence des données d'affichage afin qu'elle corresponde à la fréquence de la carte graphique de votre ordinateur. Si vous VOYZEZ apparaitre une barre verticale vacillante, utilisez cette fonction pour effectuer un réglage.

Suivi

Phase synchronise la phase du signal d'affichage avec la carte graphique. Si l'image est instable ou vacillante, utilisez cette fonction pour la corriger.

Position Horiz.

Appuyez sur ⁺ pour déplacer l'image à gauche.
Appuyez sur pour déplacer l'image à droite.

Position Vert.

Appuyez sur ⁺ pour déplacer l'image vers le bas.
Appuyez sur pour déplacer l'image vers le haut.

Commandes de l'utilisateur

Afficher

Format

Utilisez cette fonction pourCHOISIR le rformat d'image souhaite.

4:3: Ce format est destiné aux sources d'entrée 4x3 non avances pour TV à grand écran.
16:9: Ce format est destiné aux sources d'entrée 16x9, par exemple les HDTV et DVD avances pour TV à grand écran.
LBX: Le format est pour les sources boîte auxlettres non 16/9 et pour les utilisateurs qui utilise un objectif 19/9 pour afficher un rapport d'aspect de 2,35/1 avec une pleine résolution.
Natal: Dépend de la résolution de la source d'entrée - Aucune mise à l'échelle n'est effectué.

Auto : Sélectionne automatiquement le format approprié.

Commandes de l'utilisateur

Zoom

Appuyez sur pour réduire la taille d'une image.
Appuyez sur pour agrandir une image sur l'écran de projection.

Masquage

La fonction Masquage supprime le bruit d'une video. Appliquez le Masquage à l'image pour supprimer le bruit d'encodage video au bord de la source video.

Déplacement H

Déplace la position de l'image projetée horizontally.

Appuyez sur pour déplacer l'image à gauche sur l'écran de projection.
Appuyez sur pour déplacer l'image à droite sur l'écran de projection.

Déplacement V

Déplace la position de l'image projetée verticalément.

Appuyez sur pour déplacer l'image vers le haut sur l'écran de projection.
Appuyez sur pour déplacer l'image vers le bas sur l'écran de projection.

Trapèze V

Appuyez sur ou pour compenser la déformation verticale de l'image quand le projecteur présente un angle par rapport à l'écran.

Trapèze auto

Appuyez sur ou pour activer ou désactiver Trapèze auto.

Trois dimensions

Accédez au menu 3D. Sélectionnez des options 3D comme Mode 3D, 3D->2D, Format 3D et Inversion sync 3D. Voir page 31 pour plus d'informations.

Commandes de l'utilisateur

Afficher / Trois dimensions

Mode 3D

DLP Link : Sélectionnez DLP Link pour utiliser des paramètres optimisés pour les lunettes 3D DLP Link.
VESA 3D: Sélectionnez VESA 3D pour utiliser des paramètres optimisés pour des images 3D basées sur IR.

3D→2D

Appuyez sur ou pour afficher du contenu 3D en 2D (Gaughe) ou 2D (Droite) sans lunettes 3D pour appréciér du contenu 3D. Ce paramètre peut également être utilisé pour des installations 3D passives sur projecteur double.

Format 3D

Auto: Quand un signal d'identification 3D est détecté, le format 3D est sélectionné automatiquement. (Pour les sources HDMI 1.4 3D uniquement)
SBS: Afficher le signal 3D au format côte-à-côte
Haut et bas : Afficher le signal 3D au format haut-bas
Cadre séquentiel: Afficher le signal 3D au format cadre séquentiel.

Invers. Sync 3D

Appuyez sur ou pour activer ou désactiver la fonction Invers. Sync 3D qui permet d'inverser les images.

Menu

Langue

Acceder au menu Langue. Choisissez le menu OSD multilingue. Voir en page 34 pour plus d'informations.

Projection

Sélectionner la méthode de projection:

Bureau Avant

Le paramètre d'usine par défaut.

Bureau Arriere

Quand vous sélectionné cette fonction, le projecteur renverse l'image de manière à ce que vous puissiez projeter derrière un écran translucide.

Avant Plafond

Quand vous sélectionnez cette fonction, le projecteur returne l'image pour une projection depuis plafond.

Plafond Arrière

Quand vous sélectionné cette fonction, le projecteur renverse l'image et la returne. Vous pouvez projeter depuis l'arrière vers un écran translucide avec une projection depuis le plafond.

Pos. Menu

Choisissez l'emplacement du menu sur l'écran d'affichage.

Sécurité

Acceder au menu Sécurité. Acceder au caractéristiques de sécurité du projecteur.

Voir en page 35-37 pour plus d'informations.

Commandes de l'utilisateur

ID Projecteur

Selectionnez un ID de projecteur à deux chiffres de 00 à 99.

Arrangements audio

Acceder au menu Audio. Régler les propriétés du niveau audio. Voir en page 38 pour plus d'informations.

Avancé

Accédez au menu Avancé. Choisissez l'écran à afficher pendant le démarrage. Voir en page <?> pour plus de d'informations.

Réseau

Permet un accès aux contrôles des commandes Web, PJ-Link, et IP. Voir en page 40 pour plus d'informations.

Commandes de l'utilisateur

Menu / Langue

Langue

Choisir le menu OSD multilingue. Appuyez sur « Entreee » dans le sous-menu et utilisez ensuite la touche gauche («) ou droite (▶) pourCHOISIR VOIRE langue.

Commandes de l'utilisateur

Menu / Sécurité

Paramètres de sécurité

Active ou désactive le mot de passé de sécurité.

Marche—le mot de passer actuel est requis pour allumer le projecteur et acceder au menu Sécurité.
Arrêt—aucun mot de passer n'est exigé après la mise sous tension du système.

Le mot de passer par défaut: 1, 2, 3, 4, 5.

Lorsque la sécurité est activée, l'écran suivant apparait au démarrage et avant que l'accès au menu Sécurité ne soit autorisé :

Sécurité Horloge

Acceder sous-menu Sécurité horloge.

Entrez les mois, les jours et les heures durant lesquels le projecteur peut être utilisé sans entrer le mot de passer. Le fait de quitter le menu Réglages active la Sécurité Horloge.

Une fois qu'il est activé, le projecteur nécessite un mot de passer aux dates et heures spécifiées pour permettre d'activer et d'acceder au menu de sécurité.

Si le projecteur est en cours d'utilisation et que la Sécurité Horloge est active, l'écran suivant s'affiche pendant 60 secondes avant que le mot de passée ne soit requis.

Commandes de l'utilisateur

En cas de saisie de trois mots de passer erronés, l'appareil s'éteint au bout de 10 secondes.

Changer mot passe

Utiliser ce sous- menu pour changer le mot de passer de sécurité pour le projecteur.

1. Sélectionner Changer mot passé dans le sous-menu Sécurité. La boîte de dialogue Confirmer modification mot de passage apparait.
2. Sélectionnez Oui.

1. Entrez le mot de passer par défautd < 1> < 2> < 3> < 4> < 5> . Un second écran de mot de masse s'affiche.

1. Entrez deux fois le nouveau mot de passer pour confirmer.

Si les nouveaux
mots de passer ne
correspondent pas,
I'écran de mot de passer
réapparait.

Menu / Arrangements audio

Haut parleur interne

Arrêt—étéint le haut-parleur interne.
Marche-allume le haut-parleur interne.

Muet

Activer ou désactiver l'audio.

Arrêt-le volume du haut-parleur et de la sortie audio sont désactivés.
Marche-le volume du haut-parleur et de la sortie audio sont activés.

Volume

Appuyez sur pour diminuer le volume.
Appuyez sur pour augmenter le volume.

Entrée Audio

Appuyez sur pour sélectionner la source d'entrée audio.

Menu / Avancé

Seul un écran de démarrage peut être enregistré à la fois. Les instantanés suivants écrasent les fichiers précédents limités en 1920 x 1200 (Voir tableau en annexe)

Logo

Selectionnez l'écran à afficher au démarrage.

Optoma—l'écran de démarrage par défaut fourni.
Neutre-la couleur de fond.
Utilisateur—capture d'écran personnalisée utilisant la fonction Capture du logo.

Capture logo

Capturez un écran affiché afin de l'utiliser comme écran de démarrage.

1. Affichez l'écran désiré sur le projecteur.

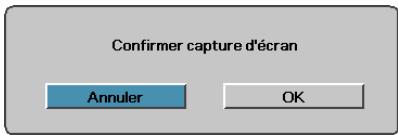

2. Sélectionnez Capture du logo dans le menu Avancé. Un écran de confirmation apparait.

1. Sélectionnez OK. Capture d'écran en cours s'affichera. Une fois terminé, Capture d'écran reussie s'affichera. L'écran capture est enregistré comme Utilisateur dans le menu Logo.

Legendage

Selectionnez I'ecran pour afficher le légegendage.

Arrêt-le paramètre fourni par défaut.
CC1 / CC2-le texte du sous-titre s'affiche si disponible.

Menu / Réseau

Paramètres LAN

Accedez au menu Paramètres LAN. Voir page 41 pour plus d'informations.

Paramètres de contrôle

Accédez au menu Paramètres de contrôle. Voir page <?> pour plus d'informations.

Menu / Paramètres LAN

Le sous-menu Réseau est accessible si un cable réseau est connecté.

Si la connexion est réussie, l'affichage OSD affiche la boîte de dialogue suivante.

Statut du réseau—pour afficher les informations du réseau.
DHCP:

Marche: Attribuer automatiquement une adresse IP au projecteur à partir du serveur DHCP.

Arrêt: Attribuer manuellement une adresse IP.

Adresse IP—Sélectionnez une adresse IP.
Masque s.-réseau—Sélectionné le numéro du masque de sousréseau.
Passerelle—Sélectionnez la passerelle par défaut du réseau connecté au projecteur.
DNS—Sélectionnez le numéro DNS.
Appliquer—Appuyer sur « Entrée » pour appliquer la seLECTION.
Adresse MAC—lecture seule.

Menu / Paramètres de contrôle

Crestron

Appuyez sur pour activer/désactiver Crestron.

Extron

Appuyez sur pour activer/désactiver Extron.

PJ Link

Appuyez sur pour activer/désactiver PJ Link.

AMX Device Discovery

Appuyez sur pour activer/désactiver AMX Device Discovery.

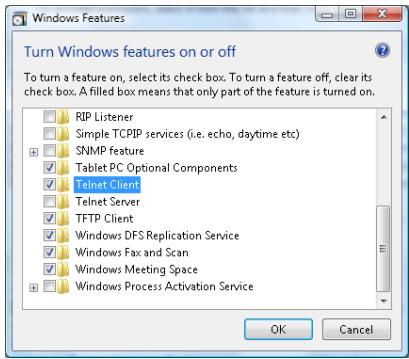

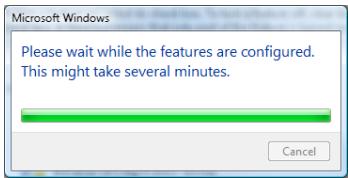

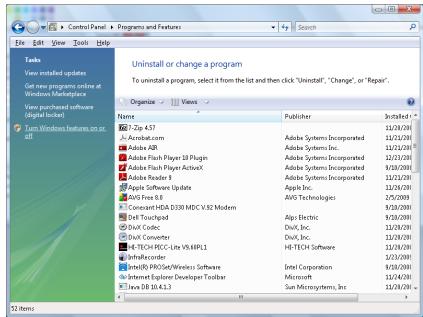

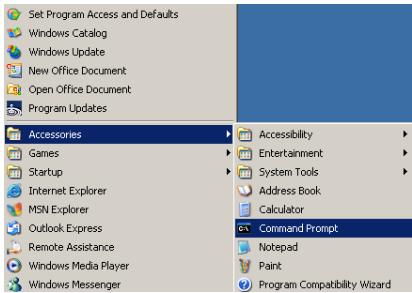

Telnet

Appuyez sur pour activer/désactiver Telnet.

Commandes de l'utilisateur

Options

Sources d'Entrée

Acceder au sous-menu Source d'entrée. Sélectionner les sources à balayer pour au démarrage. Voir en page 46 pour plus d'informations.

Verr. Source

Verrouiller la source d'entrée actuelle comme seule source disponible, même si le cable est débranché.

Marche—seule la source actuelle est reconnue comme source d'entrée.
Arrêt—toutes sources sélectionnées dans Options | Source d'entrée sont reconnues comme sources d'entrée.

Haute Altitude

Règle la vitesse du ventilateur suivant l'environnement.

Marche-augmente la vitesse du ventilateur pour une température, humidité ou altitude élevée.
Arrêt—vitesse de ventilateur normale pour des conditions normales.

Info Cachées

Supprimer les messages d'information sur l'écran du projecteur.

Marche—aucun message d'etat n'apparait à l'écran pendant l'utilisation.
Arrêt—des messages d'etat apparaisent à l'écran pendant le fonctionnement.

Appuyez 5 s sur la touche « Entrée » du clavier pour le déverrouiller

Clavier Verrouille

Verrouille les boutons du panneau du projecteur.

Marche—un message d'ajretissement s'affiche pour confirmer le verrouillage du clavier.

Arrêt—les fonctions du clavier du projecteur sont normales.

Mire

Affiche un motif de test. Choisissez entre Grille, Blanc et Aucun.

Couleur Arr Plan

Selectionnez la couleur d'arrière-plan désirée pour l'image projetée quand aucune source n'est détectée.

Reglages télécommande

Accédez aux paramètres de la télécommande. Voir page 47 pour plus d'informations.

Relais 12V

Appuyez sur pour activer ou non la sortie Relais 12V.

Avancé

Acceder au menu Avancé. Voir en page 48-49 et pour plus de détails.

Paramètres Lampe

Acceder au menu Paramètres Lampe. Voir en page 50-51 pour plus de détails.

Informations

Affiche les informations du projecteur.

Remise à zéro

Réinitialiser toutes les options à leurs paramètres d'usage par défaut.

Options / Source d'Entrée

Si toutes les sources sont désélectionnées, le projeteur ne peut pas afficher d'image. Laissez au moins une source sélectionnée.

Source d'Entrée

Utilisez cette option pour activer / désactiver les sources d'entrée. Appuyez sur ▲ ou sur ▼ pour sélectionner une source, appuyez ensuite sur ▲ ou sur ▷ pour l'activité/désactivé. Pressez « Entrée » pour terminer la sélection. Le projecteur ne recherche pas les entrées désélectionnées.

Configurez la touche F1 comme raccourci pour la fonction Luminosité, Contraste, Couleur, Temp. couleurs ou Gamma.

Fonction 2

Configurez F2 comme raccourci pour la fonction Verrouiller source, Projection, Paramètres lampe, Zoom numérique ou Volume.

Fonction IR

Activer ou désactiver la fonction IR du projecteur.

Télécommande

Appuyez sur pour définiir le code personnalisé de la télécommande et appuyez sur « Entrée » pour modifier le paramètre.

Options / Avance

Allumagedirect

Activer ou désactiver Marche directe.

Marche—le projecteur s'allume automatiquement quand l'appareil est alimenté en courant CA.
Arrêt—le projecteur doit être allumé normalement.

Signal marche

Active ou désactive le signal marche.

Marchele--projecteur s'allume automatiquement lorsqu'un signal actif est détecté.
Arrêt—désactive l'alimentation sur relais quand un signal actif est détecté.

1. Disponible uniquement quand le mode veille est actif.
2. Si le projecteur est eteint alors qu'une source d'entree est active (la derniere source d'image s'affiche a l'écran), il ne redémarrera pas a moins que:

a. La source ne soit arrêtée puis qu'une source de signal ne soit redémarrée.
b. Le projeteur ne soit débranché puis rebranché.

1. Un signal activé ignorera « le verrouillage de la source »

Commandes de l'utilisateur

Arret Auto (min)

Régler l'intervalle d'Arrêt Auto. Le projecteur étée int la lampe après 30 minutes sans signal, par défaut. L'advertisement suivant s'affiche 60 secondes avant l'arrêt.

Le projeteur s'eteindra automatiquement 60 sec

Mode Veille (min)

Régler l'intervalle de Mode Veille. Le projecteur s'est int apres la durée d'inactivite specifiée (quel que soit le signal). L'advertisement suivant s'affiche 60 secondes avant I'arrêt.

Le projecteur s'eteindra automatiquement 60 sec

Résumérapide

Si Redémarrage rapide est activé, le projecteur peut se remettre à fonctionner rapidement à condition que le projecteur soit rallumé dans les 100 secondes après avoir été étant.

Mode puissance (Veille)

Eco.: Choisissez « Eco. » pour éviter de gaspiller du courant < 0,5W .
Activé: Choisissez « Activé » pour revenir au mode de veille normal et le port de sortie VGA sera activé.

Lorsque le mode Alimentation (Veille) est regle sur Eco., le pass-through VGA et Audio, RS-232 et RJ45 seront désactivés lorsque le projecteur est en veille.

Options / Paramètres Lampe

Heures lampe

Affiche le nombre d'heures d'activité de la lampe. Cet élément est seulement à afficher.

Rappel de Lampe

Activer ou désactiver le rappel de durée de vie de lampe.

Marche—un message d'ajretissement s'affiche quand la durée de vie de lampe restante est inférieure à 30 heures.

La lampe atteint la fin de sa vie

Arret—aucun message d'advertissement ne s'affiche.

Mode Lumineux

Selectionner le mode de luminosité de la lampe.

Luminosite-le parametre par défaut.
Dynamic-permit au projecteur de détector l'image projetée lumineuse ou nombre en contrôle automatique les faisceaux du projecteur (100% 30%)
Eco+—réglage d'une luminosité plus faible (80% 30%) pour préserver la durée de vie de la lampe.

Commandes de l'utilisateur

Mise à zéro lampe

Après avoir remplaced la lampe, réinitialisez le compteur de lampe afin de refléteter précisement la durée de vie de la nouvelle lampe.

1. Sélectionnez « Mise à zéro lampe »

Un écran de confirmation apparait.

1. Sélectionnez Oui pour réinitialiser le compteur de lampe à zéro.

LAN_RJ45

Le projecteur se connecte au LAN, utilisez le cable Ethernet normal.
- Poste à poste (Le PC se connecte directement au projecteur), veuillez utiliser le cable Ethernet croisé.

Pour plus de simplicité et de facilité d'utilisation, le projecteur Optoma offre diverses fonctionnalités de réseau et de gestion distante.

La fonction LAN/RJ45 du projecteur via un réseau, par exemple géré à distance: Marche/Arrêt, paramètres de Luminosité et de Contraste. Ainsi que des informations sur l'état du projecteur, telles que : Source video, Son Muet, etc.

Fonctionnalités Terminal LAN cable

Le projecteur peut être contrôle par un PC (Portable) ou d'autres appareils externes via le port LAN/RJ45 et est compatible avec Crestron / Extron / AMX (Device Discovery) / PJLink.

Crestron est une marque déposée de Crestron Electronics, Inc. aux États-unis.
Extron est une marque déposée d'Extron Electronics, Inc. aux États-unis.

AMX est une marque déposée d'AMX LLC aux États-Unis.
PJLink a déposé une demande d'enregistrement de marque et de logo au Japon, aux États-Unis et dans d'autres pays via JBMIA.

Appareils externes pris en charge

Ce projeteur est pris en charge par les commandes spécifiées du contrôleur Crestron Electronics et des logiciels liés (par ex. RoomView®).

http://www.crestron.com/

Le projecteur est conforme pour une prise en charge des apparèils Extron pour ↔idence.

http://www.extron.com/

Ce projeteur est pris en charge par AMX (Device Discovery).

http://www.amx.com/

Commandes de l'utilisateur

Ce projeteur prend en charge toutes les commandes de PJLink Class1 (Version 1.00).

http://pjlink.jbmia.or.jp/english/

Pour plus de détails ou d'informations sur les différents types d'appareils externes pouvant être connectés au port LAN/RJ45 et sur la télécommande et le projecteur, ainsi que pour les contrôleés liés pour prendre en charge chaque appareil externe, veuillez contacter le service d'assistance directement.

LAN RJ45

1. Connecter un cable RJ45 aux ports RJ45 sur le projecteur et le PC (Laptop).

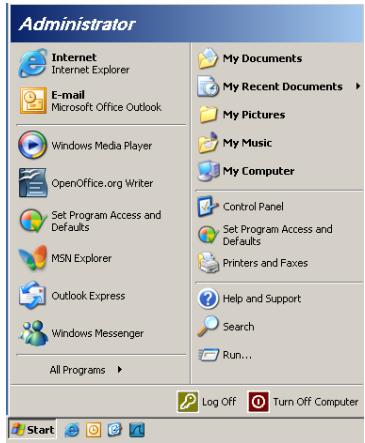

1. Sur le PC (Laptop), Sélectionnez Démarrer -> Panneau de configuration -> Connexions réseau.

1. Cliquez avec le bouton droit de la souris sur votre Connexion au réseau local et Sélectionnez Propriétés.

1. Dans la fenêtre Properties, Sélectionnez l'onglet Général, et Sélectionnez Internet Protocol (TCP/IP).

1. Cliquez sur Propriétés.

Commandes de l'utilisateur

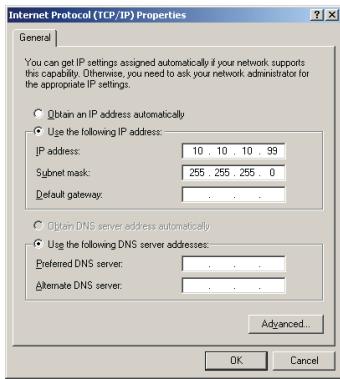

1. Renseignez l'adresse IP et le Masque de sous-réseau et appuyez sur OK.

1. Appuyez sur le bouton Menu sur le projecteur.
2. Sélectionnez OSD->Réglages->Réseau->Paramètres LAN.
3. Entrez les données suivantes:

DHCP:Arrt
Adresse IP: 10.10.10.10
Masque s.-réseau: 255.255.255.0
Passerelle:0.0.0.0
DNS: 0.0.0.0

1. Appuyez sur « Entrée » / ▷ pour confirmer les paramètres.

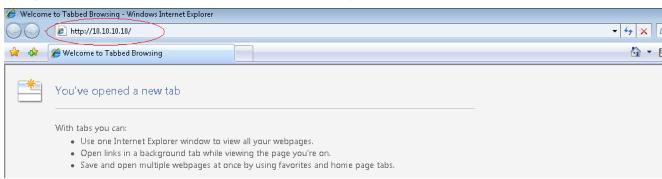

2. Ouvrez un nagivateur Internet (par exemple Microsoft Internet Explorer avec Adobe Flash Player 9.0 ou une version ultérieure).

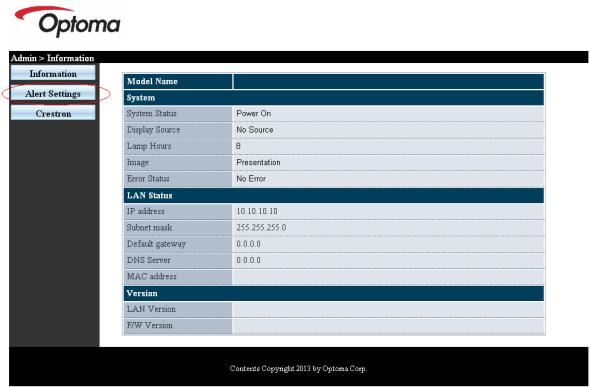

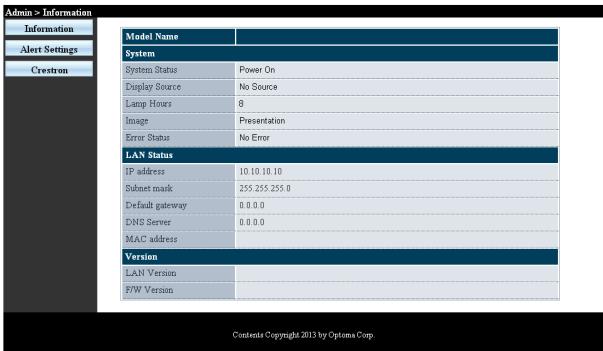

1. Dans la barre d'adresse, entrez l'adresse IP: 10.10.10.10.

Commandes de l'utilisateur

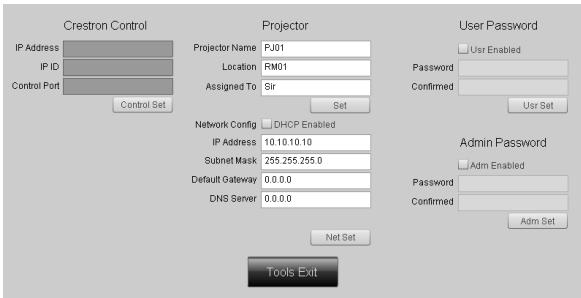

Pour plus d'information,
veuillez visitor http://
www.crestron.com.

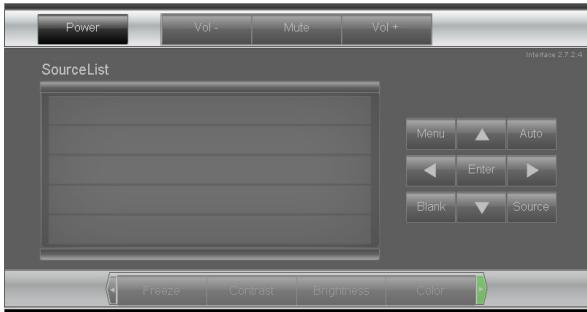

1. Appuyez sur « Entre » / ▲.

Le projeteur est paramétré pour être géné à distance. La fonction LAN/RJ45 s'affiche comme suit.

Optoma

Expansion Options

Catégorie	Élément	Longueur de saisir
Contrôle Crestron	Adresse IP	15
	IP ID	3
	Port	5
Projecteur	Nom du projecteur	10
	Emplacement	10
	Alloué à	10
Configuration réseau	DHCP (Activé)	(N/A)
	Adresse IP	15
	Masque de sousrénéau	15
	Passerelle par défaut	15
	Serveur DNS	15
Mot de passeruse utilisateur	Activé	(N/A)
	Nouveau mot de passer	10
	Confirmer	10
Mot de passer administrateur	Activé	(N/A)
	Nouveau mot de passer	10
	Confirmer	10

Pour plus d'information, veuillez visitor http://www.crestron.com.

Préparation des alertes par e-mail

1. Assurez-vous que l'utilisateur est en mesure d'acceder à la page d'accueil de la fonction LAN RJ45 via un navigateur Web (tel que par ex, Microsoft Internet Explorer v6.01/v8.0).

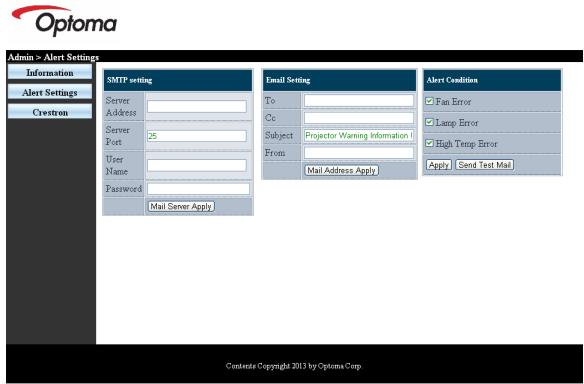

2. Sur la page d'accueil du LAN/RJ45, cliquez sur Alert Settings (Paramétrage des alertes).

1. Par défaut, ces cases de saisie dans Paramétrage des alertes sont vides.

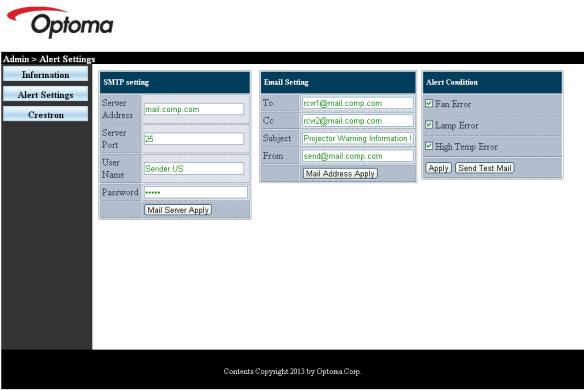

1. Pour envoyer un e-mail d'alerte, saisissez ce qui suit:

Le champ SMTP représenté le serveur des e-mails pour l'envoi d'e-mails (protocole SMTP). Ce champ est obligatoire.
Le champ To (A) représenté l'adresse du destinataire de l'e-mail (par ex. l'administrateur du projecteur). Ce champ est obligatoire.
Le champ Cc permet d'envoyer une copie de l'alerte à une adresse e-mail spécifiée. Ce champ est facultatif (par ex. l'assistant de l'administrateur du projecteur).
Le champ From (De) représenté l'adresse de l'auteur de l'e-mail (par ex. l administrateur du projecteur). Ce champ est obligatoire.

Sélectionnez les conditions de l'alerte en cochant les cases souhaitées.

Remplissez tous les champs obligatoires spécifiés. L'utilisateur peut cliquer sur Envoyer un email de test pour trouver les bons réglages. Pour creer une alerte envoyée par e-mail, vous devez sélectionner les conditions de l'alerte et saisir une adresse e-mail correcte.

Commandes de l'utilisateur

Fonction RS232 par Telnet

En plus de l'interface RS232 connectée au projecteur avec communication hyperterminal par contrôle RS232 dédié, il existe un autre type de contrôle RS232 appelé « RS232 par TELNET » pour l'interface LAN/RJ45.

Guide de démarrage rapide pour « RS232 par

TELNET »

Vérifiez et obtenez l'adresse IP sur le menu du projecteur.

Vérifiez que le portable/PC peut acceder à la page Web du projecteur.

Vérifiez que le « Pare-feu Windows » est désactivé si la fonction « TELNET » est filtrée par le portable/PC.

1. Démarrer => Tous les programmes => Accessoires => Invite de commandes.

1. Saisissez le format qui suit:

telnet ttt.xxx.yyy.zzz 23 (appuyez ensuite sur « Entrée ») (ttt.xxx.yyy.zzz: adresse IP du projecteur)

1. Si la connexion Telnet est prét et que l'utilisateur peut utiliser la commande RS232, la commande RS232 fonctionnera après avoir appuyé sur « Entrée »

Comment activer TELNET sur Windows VISTA / 7

Par défaut sous Windows VISTA, « TELNET » n'est pas inclus. Mais l'utilisateur peut activer ou désactiver certaines fonctions de Windows.

1. Ouvrez le « Panneau de configuration » de Windows VISTA.

1. Aliez dans « Programmes »

1. Allez dans « Activer ou désactiver des fonctionnalités Windows »

1. Activez l'options « Client Telnet »puis appuyez sur le bouton « OK »

Spécifications de « RS232 par TELNET »:

1. Telnet: TCP.
2. Port Telnet: 23 (pour plus de détails, veuilles contacter l'équipe d'assistance).
3. Utilitaire Telnet: « TELNET.exe » Windows (mode console)
4. Déconnexion normale du contrôle RS232 par Telnet: Fermez l'utilitaire Telnet de Windows une fois la connexion TELNET préte.

Limitation 1 pour le contrôle Telnet : Moins de 50 octets de charge réseau successive pour l'application Contrôle Telnet.

Limitation 2 pour le contrôle Telnet : Moins de 26 octets pour une commande complète pour l'application Contrôle Telnet.

Limitation 3 pour le contrôle Telnet: Le décalage minimum pour la commande RS232 suivante est 200 (ms).

(*, Sous Windows XP TELNET.exe est intégré, la touche Entrée insérera un code de return à la ligne.)

Dépannage

En cas de problème avec le projecteur, veuillesz vous reporter aux informations suivantes. Si le problème persiste, appelez le revendeur ou le centre de service local. Image

? Pas d images affichees à l'écran.

Assurez-vous que les câbles et les connexions à l'alimentation sont corrects et bien raccordés selon la section « Installation »
Assurez-vous que les broches des connecteurs ne sont ni tordus ni brises.

Vérifiez que la lampe de projection est bien installée. Voir la section « Remplacer la lampe »
Assurez-vous que le capuchon de l'objet a ete enleve et que le projecteur est mis sous tension.

? L'imagestécentre

Assurez-vous que le capuchon de l'objet a ete enleve.
Reglez l'Anneau de mise au point sur le bloc optique du projecteur.
Assurez-vous que l'écran de projection se trouve dans la distance requise par rapport au projecteur. Reportez-vous à la page 16-17.

7 L'imagé est étedirée lors de l'affichage d'un titre DVD 16:9

Lorsque vous lisez un DVD anamorphique ou un DVD 16:9, le projecteur affiche une image de toute quality en format 16:9 du côté du projecteur.
Si vous lisiez le titre DVD en format LBX, changez le format à LBX dans le menu OSD du projecteur.
Si vous lisez le titre DVD en format 4:3, changez le format à 4:3 dans le menu OSD du projecteur.
Si l'image s'affiche toujours étiérée, vous devez également régler le rapport largeur/hauteur en faisant reférence à ce qui suit:
Définisse le format de l'affichage comme un type de rapport largeur/hauteur 16:9 (large) sur votre lecteur DVD.

7 L'imagestrop petiteou trop grande

Réglez le levier du zoom du bloc optique.
Rapprochez ou éloignez le projecteur de l'écran.
Appuyez sur [Menu] sur le panneau du projecteur, allez à « Afficher-->Format ». Essayez les divers paramètres.

? Les cotoés de l'image sont obliques:

Dans la mesure du possible, repositionné le projecteur de manière à ce qu'il soit centré sur l'écran et en dessous de la partie inférieure de l'écran. Utilisez PureShift pour effectuer des réglages à la position de l'image.
Utilissez « Afficher-->Trapèze V) » dans le menu de l'OSD pour effectuer un réglage.

? L'imagest inversée

Sélectionnez « Systeme--->Projection » dans le menu de l'OSD et réglez le sens de la projection.

Autres

7 Le projeteur cette de répondre aux commandes

Dans la mesure du possible, éteignez le projecteur, débranchez le cordon d'alimentation et attendez une vingtaine de 20 seconde avant de remettre le courant.

? La lampe a grillé ou émet un son bruyant

Lorsque la lampe atteint la fin de sa vie utile, elle grille et ce faisant émet un son bruyant. Dans ce cas, le projecteur ne se mettra pas en marche tant que le module de la lampe ne sera pas remplaced. Pour remplacer la lampe, procédez selon les instructions stipulées dans la section « Remplacer la lampe » à la page 66.

Indicateur d'etat DEL projecteur

Message	DEL d'Alimentation Power (Vert)	DEL de la tempé-rature Temp (Rouge)	DEL de la lampe Lamp (Rouge)
État de veille (cordon d'alimentation d'entrée)	Clignotement 2 sec éteint 2 sec allumé	○	○
Mise sous tension (préchauffage)	Clignotement 0,5 sec éteint 0,5 sec allumé	○	○
Mise sous tension et allumage de la lampe		○	○
Hors tension (Refroidissement)	Clignotement 1 sec éteint 1 sec allumé < 10 sec avant de s'éteindre	○	○
Erreur (panne de la lampe)	Clignotement 0,5 sec éteint 0,5 sec allumé	○
Erreur (Panne du ventilateur)	Clignotement 0,5 sec éteint 0,5 sec allumé	Clignotement 0,5 sec éteint 0,5 sec allumé	○
Erreur (surchauffe)	Clignotement 0,5 sec éteint 0,5 sec allumé		○

Etats LED
? Messages à l'écran

Panne de ventilateur:

Le projecteur s'arrête automatiquement.

Surchauffe:

Le projecteur s'arrête automatiquement.

Remplacement de la lampe:

La lampe atteint la fin de sa vie.

Remplacement sugéré.

La lampe atteint la fin de sa vie

Avertissement:

Utilisez uniquement des lampes d'origine.

Télécommande

Si la télécommande ne marche pas.

Vérifiez l'angle opérationnel de la télécommande qui doit se couver dans les ± 15^ horizontally et verticalement de l'un des récepteurs IR sur le projecteur.
Assurez-vous qu'il n'y a pas d'obstructions entre la télécommande et le projecteur. Passez dans les 7 m (23 pi) du projecteur.
Assurez-vous que les piles sont installées incorrectly.

Remplacez les piles si elles sont usées.

Remplacement de la lampe

Le projecteur détecte automatiquement la vie utile de la lampe. Lorsque la lampe approche la fin de sa vie utile, un message d'advertissement s'affiche.

Lorsque ce message s'affiche, contactez le revendeur ou le centre de service local pour changer la lampe dés que possible. Assurez-vous que le projecteur a refroidi pendant 30 minutes au moins avant de changer la lampe.

Avertissement: Le compartment de la lampe est brûlant! Attendez qu'il ait refroidi avant de procédéur au changement de la lampe!

Avertissement: Pour réduire le risque de blessures, ne pas faire tomber le module de la lampe ni toucher l'ampoule. L'ampoule peut éclater et blesser si elle venait à tomber.

Procedure de remplacement de la lampe:

1. Mettez le projecteur hors tension en appuyant sur le bouton de march/ arrêt.
2. Attende que le projecteur ait refroidi pendant au moins 30 minutes.
3. Déconnectez le cordon d'alimentation.
4. Ouvrez le capot à vis. 1
5. Enlevez la vis unique sur le capot du compartment de la lampe. 2
6. Enlevez le capot du compartment de la lampe. 3
7. Enlevez les trois vis du module de lampe. Soulevez le module. 4
8. Tirez fermement sur la poignée du module pour retarder le module de lampe. ⑤

Pour replacer le module de la lampe, suivez les étapes précédentes dans l'ordre inverse. Lorsque vous installez, alignez le module de lampe avec le connecteur et assurez-vous que le module est de niveau de façon à éviter tout dommage.

1. Mettez le projecteur en marche et effectuez une « Mise à zéro lampe » apès avoir remplaced le module de la lampe. Remise à zéro de la lampe: (i) Appuyez sur « Menu » -> (ii) Sélectionnez « Options » -> (iii) Sélectionnez « Paramètres Lampe » -> (iv) Sélectionnez « Mise à zéro lampe » -> (v) Sélectionnez « Oui ».

Modes de compatibilité

Compatibilité video

NTSC	NTSC M/J, 3,58MHz, 4,43MHz
PAL	PAL B/D/G/H/I/M/N, 4,43MHz
SECAM	SECAM B/D/G/K/K1/L, 4,25/4,4 MHz
SDTV	480i/p, 576i/p
HDTV	720p(50/60Hz), 1080i(50/60Hz), 1080P(50/60Hz)

Description détaillée de la synchronisation video

Signal	Résolution	Taux de rafraîchissement(Hz)	Remarques
TV(NTSC)	720 x 480	60	Pour Video/ S-vidéo composite
TV(PAL, SECAM)	720 x 576	50
SDTV (480I)	640 x 480	60	Pour composite
SDTV (480P)	640 x 480	60
SDTV (576I)	768 x 576	50
SDTV (576P)	768 x 576	50
HDTV (720p)	1280 x 720	50/60
HDTV (1080I)	1920 x 1080	50/60
HDTV (1080p)	1920 x 1080	24/50/60

Compatibilité ordinateur - Normes VESA

Signal ordinateur (Compatible RVB analogue)

Signal	Résolution	Taux de rafraîchissement(Hz)	Remarques
VGA	640 X 480	60/67/72/85	Mac 60/72/85/
SVGA	800 X 600	56/60 (*2)/72/85/120 (*2)	Mac 60/72/85
XGA	1024 X768	60 (*2)/70/75/85/120 (*2)	Mac 60/70/75/85
HDTV (720P)	1280 x 720	50/60 (*2)/120 (*2)	Mac 60
WXGA	1280 x 768	60/75/85	Mac 60/75/85
	1280 x 800	60 (*2)/120 (*2)	Mac 60
	1366 x 768	60	Mac 60
WXGA+	1440 x 900	60	Mac 60
SXGA	1280 x 1024	60/75/85	Mac 60/75
SXGA+	1400 x 1050	60
UXGA	1600 x 1200	60
HDTV (1080p)	1920 x 1080	24/50/60	Mac 60
WUXGA	1920 x 1200 (*1)	60	Mac 60

(1) 1920 x 1200 @60Hz ne prennant en charge que la résolution réduite.
(^2) Synchronisation 3D pour projecteur True 3D.

Signal d'entrée pour HDMI/DVI-D

Signal	Résolution	Taux de rafraffissement(Hz)	Remarques
VGA	640 x 480	60	Mac 60/72/85
SVGA	800 x 600	60(*2)/72/85/120(*2)	Mac 60/72/85
XGA	1024 x 768	60(*2)/70/75/85/120(*2)	Mac 60/70/75/85
SDTV (480i)	640 x 480	60
SDTV (480p)	640 x 480	60
SDTV (576i)	768 x 576	50
SDTV (576p)	768 x 576	50
WSVGA (1024 x 600)	1024 x 600	60
HDTV (720p)	1280 x 720	50(*2)/60/120(*2)	Mac 60
WXGA	1280 x 768	60/75/85	Mac 75
	1280 x 800	60(*2)/120(*2)	Mac 60
	1366 x 768	60	Mac 60
WXGA+	1440 x 900	60	Mac 60
SXGA	1280 x 1024	60/75/85	Mac 60/75
SXGA+	1400 x 1050	60
UXGA	1600 x 1200	60
HDTV (1080i)	1920 x 1080	50/60
HDTV (1080p)	1920 x 1080	24/30/50/60	Mac 60
WUXGA	1920 x 1200 (*1)	60	Mac 60

(1) 1920 x 1200 @60Hz ne prennant en charge que la résolution réduite.
(^2) Prise en charge 3D.

Tableau de compatibilité de videos True 3D

Résolutions d'entrée	Fréquence d'entrée
HDMI 1.4a Entrée 3D	1280 x 720p @50Hz	Haut - et - bas
	1280 x 720p @60Hz	Haut - et - bas
	1280 x 720p @50Hz	Haut - et - basEnpaquetage de cadres
	1280 x 720p @60Hz	Enpaquetage de cadres
	1920 x 1080i @50Hz	Haut - et - bas Enpaquetage de cadres Côte-à-côte (Moitié)
	1920 x 1080i @60Hz	Haut - et - bas Enpaquetage de cadres Côte-à-côte (Moitié)
	1920 x 1080p @24Hz	Haut - et - bas
	1920 x 1080p @24Hz	Enpaquetage de cadres
HDMI 1.3	1920 x 1080i @50Hz	Côte-à-côte(Moitié)	activé SBS Mode
	1920 x 1080i @60Hz
	1280 x 720p @50Hz
	1280 x 720p @60Hz
	1920 x 1080i @50Hz	Haut - et - bas	Mode TAB activé
	1920 x 1080i @60Hz
	1280 x 720p @50Hz
	1280 x 720p @60Hz
	480i	HQFS	Format 3D est Superposés

Si l'entrée 3D est 1080p @24Hz, le DMD devrait relire avec le mode 3D en multiples entiers.
Prise en charge de NVIDIA 3DTV Play s'il n'y a pas de taxes sur le brevet d'Optoma.
La résolution 1080i @25Hz et 720p @50Hz s'exécute @100Hz; une autre synchronisation 3D s'exécutera @120Hz.
La résolution 1080p @24Hz s'exécutera @144Hz.

Commandes et protocole de RS232 Liste des fonctions

Affectations de la broche RS232 (côté projecteur)

N° broche	Nom	E/S (côte/projecteur)
1	NF	—
2	RXD	ENTRÈE
3	TXD	SORTIE
4	NF	—
5	NF	—
6	NF	—
7	RS232	RTS DEMANDE POUR EMETTRE
8	RS232	CTS PRET A EMETTRE
9	NF	—

Listedes fonctions du protocole RS232
SEND to projector

232 ASCII Code	HEX Code	Function	Description
~XX00 1	7E 30 30 30 30 20 31 0D	Power ON	(n/2 for backward compatible)
~XX00 0	7E 30 30 30 30 20 30 0D	Power OFF
~XX00 1 ~nnnnn	7E 30 30 30 30 20 31 20 a OD	Power ON with Password	~nnnnn = ~0000 (a=7E 30 30 30 30 30) ~99999 (a=7E 39 39 39 39 39)
~XX01 1	7E 30 30 30 31 20 31 0D	Resync
~XX02 1	7E 30 30 30 32 20 31 0D	AV Mute	On
~XX02 0	7E 30 30 30 32 20 30 0D		Off (0/2 for backward compatible)
~XX03 1	7E 30 30 30 33 20 31 0D	Mute	On
~XX03 0	7E 30 30 30 33 20 30 0D		Off (0/2 for backward compatible)
~XX04 1	7E 30 30 30 34 20 31 0D	Freeze
~XX04 0	7E 30 30 30 34 20 30 0D	Unfreeze	(0/2 for backward compatible)
~XX05 1	7E 30 30 30 35 20 31 0D	Zoom Plus
~XX06 1	7E 30 30 30 36 20 31 0D	Zoom Minus
~XX12 1	7E 30 30 31 32 20 31 0D	Direct Source Commands	HDMI1
~XX12 15	7E 30 30 31 32 20 31 35 0D		HDMI2
~XX12 5	7E 30 30 31 32 20 36 0D		VGA1
~XX12 6	7E 30 30 31 32 20 36 0D		VGA2
~XX12 8	7E 30 30 31 32 20 38 0D		VGA1 Component
~XX12 9	7E 30 30 31 32 20 39 0D		S-Video
~XX12 10	7E 30 30 31 32 20 31 30 0D		Video
~XX12 13	7E 30 30 31 32 20 31 33 0D		VGA2 Component
~XX12 20	7E 30 30 31 32 20 32 30 0D		DisplayPort
~XX20 1	7E 30 30 32 30 20 31 0D	Display Mode	Presentation
~XX20 2	7E 30 30 32 30 20 32 0D		Bright
~XX20 3	7E 30 30 32 30 20 33 0D		Movie
~XX20 4	7E 30 30 32 30 20 34 0D		sRGB
~XX20 5	7E 30 30 32 30 20 35 0D		User
~XX20 7	7E 30 30 32 30 20 37 0D		Blackboard
~XX20 13	7E 30 30 32 30 21 33 0D		DICOM SIM.
~XX20 9	7E 30 30 32 30 20 39 0D		3D
~XX21 n	7E 30 30 32 31 20 a OD	Brightness	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX22 n	7E 30 30 32 32 20 a OD	Contrast	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX23 n	7E 30 30 32 33 20 a OD	Sharpness	n = 1 (a=31) ~ 15 (a=31 35)
~XX327 n	7E 58 58 33 32 37 20 a OD	Color Matching	Red Hue
~XX328 n	7E 58 58 33 32 38 20 a OD		Green Hue
~XX329 n	7E 58 58 33 32 39 20 a OD		Blue Hue
~XX330 n	7E 58 58 33 33 30 20 a OD		Cyan Hue
~XX331 n	7E 58 58 33 33 31 20 a OD		Yellow Hue
~XX332 n	7E 58 58 33 33 32 20 a OD		Magenta Hue
~XX333 n	7E 58 58 33 33 33 20 a OD		Red Saturation
~XX334 n	7E 58 58 33 33 34 20 a OD		Green Saturation
~XX335 n	7E 58 58 33 33 35 20 a OD		Blue Saturation
~XX336 n	7E 58 58 33 33 36 20 a OD		Cyan Saturation
~XX337 n	7E 58 58 33 33 37 20 a OD		Yellow Saturation
~XX338 n	7E 58 58 33 33 38 20 a OD		Magenta Saturation
~XX339 n	7E 58 58 33 33 20 a OD		Red Gain
(a=35 30) ~ XX340 n	7E 58 58 33 33 34 30 20 a OD		Green Gain
50 (a=35 30)
~XX341 n	7E 58 58 33 34 31 20 a OD		Blue Gain
50 (a=35 30)
~XX342 n	7E 58 58 33 34 32 20 a OD		Cyan Gain
(a=35 30)
~XX343 n	7E 58 58 33 34 33 20 a OD		Yellow Gain
(a=35 30)
~XX344 n	7E 58 58 33 34 34 20 a OD		Magenta Gain
(a=35 30)
~XX345 n	7E 58 58 33 34 35 20 a OD		White/R
(a=35 30)
~XX346 n	7E 58 58 33 34 36 20 a OD		White/G
(a=35 30)
~XX347 n	7E 58 58 33 34 37 20 a OD		White/B
50 (a=35 30)
~XX34 n	7E 30 30 33 34 20 a OD	BrilliantColorTM	n = 1 (a=31) ~ 10 (a=31 30)
~XX35 1	7E 30 30 33 35 20 31 0D	Gamma	Film
~XX35 2	7E 30 30 33 35 20 32 0D	Video
~XX35 3	7E 30 30 33 35 20 33 0D	Graphics
~XX35 4	7E 30 30 33 35 20 34 0D	Standard
~XX36 3	7E 30 30 33 36 20 30 0D	Color Temp.	Warm
~XX36 0	7E 30 30 33 36 20 31 0D	Standard

-XX36 1	7E 30 30 33 36 20 32 00	Color Space	Cool
-XX36 2	7E 30 30 33 36 20 33 00		Cold
-XX37 1	7E 30 30 33 37 20 31 00		Auto
-XX37 2	7E 30 30 33 37 20 32 00		RGBI RGB(0-255)
-XX37 3	7E 30 30 33 37 20 33 00		YUV
-XX37 4	7E 30 30 33 37 20 34 00			RGB(16 - 235)
-XX73 n	7E 30 30 33 39 20 a 00	Signal	Frequency	n = -5 (a=2D 35) ~ 5 (a=35) By signal
-XX91 1	7E 30 30 39 39 11 20 31 00			Automatic On Off
-XX91 0	7E 30 30 39 39 11 20 30 00
-XX74 n	7E 30 30 37 34 20 a 00	Phase	n = 0 (a=30) ~ 31 (a=33 31) By signal
-XX75 n	7E 30 30 37 35 20 a 00	H. Position	n = -5 (a=2D 35) ~ 5 (a=35) By timing
-XX76 n	7E 30 30 37 36 20 a 00	V. Position	n = -5 (a=2D 35) ~ 5 (a=35) By timing
-XX45 n	7E 30 30 34 30 20 a 00	Color (Saturation)	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
-XX44 n	7E 30 30 34 35 20 a 00	Tint	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
-XX60 1	7E 30 30 36 30 20 31 00	Format	4:3
-XX60 2	7E 30 30 36 36 20 32 00		16:9
-XX60 5	7E 30 30 36 36 20 35 00		LBX
-XX60 6	7E 30 30 36 30 20 36 00		Native
-XX60 7	7E 30 30 36 30 20 37 00		Auto
-XX61 n	7E 30 30 36 31 20 a 00	Edge mask	n = 0 (a=30) ~ 10 (a=31 30)
-XX62 n	7E 30 30 36 32 20 a 00	Zoom	n = -5 (a=2D 35) ~ 25 (a=32 35)
-XX63 n	7E 30 30 36 33 20 a 00	H Image Shift	n = -100 (a=2D 31 30 30) ~ 100 (a=31 30 30)
-XX64 n	7E 30 30 36 34 20 a 00	V Image Shift	n = -100 (a=2D 31 30 30) ~ 100 (a=31 30 30)
-XX66 n	7E 30 30 36 36 20 a 00	V Keystone	n = -40 (a=2D 34 30) ~ 40 (a=34 30)
-XX69 1	7E 30 30 36 39 20 31 00	Auto Keystone	On
-XX69 0	7E 30 30 36 39 20 30 00	Auto Keystone	Off
-XX230 1	7E 30 30 32 32 33 30 20 31 00	3D Mode	DLP-Link
-XX230 3	7E 30 30 32 33 30 20 31 00	3D Mode	IR
-XX400 0	7E 30 30 34 30 30 20 30 00	3D~2D		3D
-XX400 1	7E 30 30 34 30 30 20 31 00				L
-XX400 2	7E 30 30 34 30 30 20 32 00				R
-XX405 0	7E 30 30 34 30 35 20 30 00	3D Format	Auto
-XX405 1	7E 30 30 34 30 35 20 31 00				SBS
-XX405 2	7E 30 30 34 30 35 20 32 00				Top and Bottom
-XX405 3	7E 30 30 34 30 35 20 33 00				Frame sequential
-XX231 0	7E 30 30 32 33 31 20 30 00	3D Sync Invert	On
-XX231 1	7E 30 30 32 33 31 20 31 00	3D Sync Invert	Off
-XX70 1	7E 30 30 37 30 20 31 00	Language	English
-XX70 2	7E 30 30 37 30 20 32 00		German
-XX70 3	7E 30 30 37 30 20 33 00		French
-XX70 4	7E 30 30 37 30 20 34 00		Italian
-XX70 5	7E 30 30 37 30 20 35 00		Spanish
-XX70 6	7E 30 30 37 30 20 36 00		Portuguese
-XX70 7	7E 30 30 37 30 20 37 00		Polish
-XX70 8	7E 30 30 37 30 20 38 00		Dutch
-XX70 9	7E 30 30 37 30 20 39 00		Swedish
-XX70 10	7E 30 30 37 30 20 31 00		Norwegian/Danish
-XX70 11	7E 30 30 37 30 20 31 31 00		Finnish
-XX70 12	7E 30 30 37 30 20 31 32 00		Greek
-XX70 13	7E 30 30 37 30 20 31 33 00		Traditional Chinese
-XX70 14	7E 30 30 37 30 20 31 34 00		Simplified Chinese
-XX70 15	7E 30 30 37 30 20 31 35 00		Japanese
-XX70 16	7E 30 30 37 30 20 31 36 00		Korean
-XX70 17	7E 30 30 37 30 20 31 37 00		Russian
-XX70 18	7E 30 30 37 30 20 31 38 00		Hungarian
-XX70 19	7E 30 30 37 30 20 31 39 00		Czechoslovak
-XX70 20	7E 30 30 37 30 20 32 00		Arabic
-XX70 21	7E 30 30 37 30 20 32 31 00		Thai
-XX70 22	7E 30 30 37 30 20 32 32 00		Turkish
-XX70 23	7E 30 30 37 30 20 32 34 00		Farsi
-XX70 25	7E 30 30 37 30 20 32 35 00		Vietnamese
-XX70 26	7E 30 30 37 30 20 32 36 00		Indonesian
-XX70 27	7E 30 30 37 30 20 32 37 00		Romanian
-XX71 1	7E 30 30 37 31 20 31 00	Projection	Front-Desktop
-XX71 2	7E 30 30 37 31 20 32 00		Rear-Desktop
-XX71 3	7E 30 30 37 31 20 33 00		Front-Ceiling
-XX71 4	7E 30 30 37 31 20 34 00		Rear-Ceiling
-XX72 1	7E 30 30 37 32 20 31 00		Top Left
-XX72 2	7E 30 30 37 32 20 32 00		Top Right
-XX72 3	7E 30 30 37 32 20 32 32 00		Centre
-XX72 4	7E 30 30 37 32 20 32 00		Bottom Left
-XX72 5	7E 30 30 37 32 20 35 00		Bottom Right
-XX77 n	7E 30 30 37 21 20 31 00	Security Timer	Month/Day/Hour n = mm/dd/hh
mm= 00 (aa=30 30) ~ 12 (aa=31 32)
dd = 00 (bb=30 30) ~ 30 (bb=33 30)
hh= 00 (cc=30 30) ~ 24 (cc=32 34)
-XX78 1	7E 30 30 37 38 20 31 00	Security Settings	Enable
-XX78 0 ~nnnnn	7E 30 30 37 38 20 32 20 a 0D	Bottom Left	Disable(0/2 for backward compatible)
~nnnnn = ~0000 (a=7E 30 30 30 30 30)
~99999 (a=7E 39 39 39 39)
-XX79 n	7E 30 30 37 29 20 a 0D	Projector ID	n = 00 (a=30 30) ~ 99 (a=39 39)
~XX80 1	7E 30 30 38 30 20 31 0D	Mute		On
~XX80 0	7E 30 30 38 30 20 30 0D				Off (0/2 for backward compatible)
~XX310 0	7E 30 33 31 30 20 30 0D	Internal Speaker		Off
~XX310 1	7E 30 33 31 30 20 31 0D				On
~XX81 n	7E 30 30 38 31 20 a 0D	Volume(Audio)		n = 0 (a=30) ~ 10 (a=31 30)
~XX89 0	7E 30 30 38 39 20 30 0D	Audio Input		Default
~XX89 1	7E 30 30 38 39 20 31 0D			Audio1
~XX89 3	7E 30 30 38 39 20 33 0D			Audio2
~XX82 1	7E 30 30 38 32 20 31 0D	Logo	Default
~XX82 2	7E 30 30 38 32 20 32 0D		User
~XX82 3	7E 30 30 38 32 20 33 0D		Neutral
~XX83 1	7E 30 30 38 33 20 31 0D	Logo Capture
~XX88 0	7E 30 30 38 38 20 30 0D	Closed Captioning	Off
~XX88 1	7E 30 30 38 38 20 31 0D		cc1
~XX88 2	7E 30 30 38 38 20 32 0D		cc2
~XX454 0	7E 30 30 34 35 34 20 30 0D	Crestron		Off
~XX454 1	7E 30 30 34 35 34 20 31 0D			On
~XX455 0	7E 30 30 34 35 35 20 30 0D	Extron		Off
~XX455 1	7E 30 30 34 35 35 20 31 0D			On
~XX456 0	7E 30 30 34 35 36 20 30 0D	PJLink		Off
~XX456 1	7E 30 30 34 35 36 20 31 0D			On
~XX457 0	7E 30 30 34 35 37 20 30 0D	AMX Device Discovery		Off
~XX457 1	7E 30 30 34 35 37 20 31 0D			On
~XX458 0	7E 30 30 34 35 38 20 30 0D	Telnet		Off
~XX458 1	7E 30 30 34 35 38 20 31 0D			On
~XX100 1	7E 30 30 31 30 30 20 31 0D	Source Lock	On
~XX100 0	7E 30 30 31 30 30 20 30 0D		Off (0/2 for backward compatible)
~XX101 1	7E 30 30 31 30 31 20 31 0D	High Altitude	On
~XX101 0	7E 30 30 31 30 31 20 30 0D		Off (0/2 for backward compatible)
~XX102 1	7E 30 30 31 30 32 20 31 0D	Information Hide	On
~XX102 0	7E 30 30 31 30 32 20 30 0D		Off (0/2 for backward compatible)
~XX103 1	7E 30 30 31 30 33 20 31 0D	Keypad Lock		Off
~XX103 0	7E 30 30 31 30 33 20 30 0D			Off (0/2 for backward compatible)
~XX195 0	7E 30 30 31 39 35 20 30 0D	Test Pattern		None
~XX195 1	7E 30 30 31 39 35 20 31 0D			Grid
~XX195 2	7E 30 30 31 39 35 20 32 0D			White Pattern
~XX192 0	7E 30 30 31 39 32 20 30 0D	12V Trigger		Off
~XX192 1	7E 30 30 31 39 32 20 31 0D			On
~XX192 3	7E 30 30 31 39 32 20 33 0D			Auto 3D
~XX11 0	7E 30 30 31 31 20 30 0D	IR Function		Off
~XX11 1	7E 30 30 31 31 20 31 0D			On
~XX104 1	7E 30 30 31 30 34 20 31 0D	Background Color	Blue
~XX104 2	7E 30 30 31 30 34 20 32 0D			Black
~XX104 3	7E 30 30 31 30 34 20 33 0D			Red
~XX104 4	7E 30 30 31 30 34 20 34 0D			Green
~XX104 5	7E 30 30 31 30 34 20 35 0D			White
20 31 OD		Advanced		Direct Power On	On
~XX105 0	7E 30 30 31 30 35 20 30 0D			Off (0/2 for backward compatible)
~XX113 0	7E 30 30 31 31 33 20 30 0D			Signal Power On	Off
~XX113 1	7E 30 30 31 31 33 20 31 0D			On
~XX106 n	7E 30 30 31 30 36 20 a 0D			Auto Power Off (min)	n = 0 (a=30) ~ 180 (a=31 38 30)
(5 minutes for each step).
~XX107 n	7E 30 30 31 30 37 20 a 0D			Sleep Timer (min)	n = 0 (a=30) ~ 990 (a=39 39 30)
(30 minutes for each step).
~XX115 1	7E 30 30 31 31 35 20 31 0D			Quick Resume	On
~XX115 0	7E 30 30 31 31 35 20 30 0D				Off (0/2 for
backward compatible)
~XX114 1	7E 30 30 31 31 24 30 01 0D	Power Mode(Standby)	Echo (<=0.5W)
~XX114 0	7E 30 30 31 31 24 20 30 0D		Active (0/2 for backward compatible)
~XX109 1	7E 30 30 31 30 39 20 31 0D	Lamp Reminder	On
~XX109 0	7E 30 30 31 30 39 20 30 0D		Off (0/2 for backward compatible)
~XX110 1	7E 30 30 31 31 30 20 31 0D	Brightness Mode	Bright
~XX110 3	7E 30 30 31 31 30 20 33 0D		Bright		Eco*
~XX110 4	7E 30 30 31 31 30 20 34 0D				Dynamic
~XX111 1	7E 30 30 31 31 20 31 0D		Yes
~XX111 0	7E 30 30 31 31 20 30 0D		No (0/2 for backward compatible)
~XX112 1	7E 30 30 31 31 32 20 31 0D	Reset	Yes
~XX99 1	7E 30 30 39 39 20 31 0D	RS232 Alert Reset	Reset System Alert
~XX210 n	7E 30 30 32 30 30 20 n 0D	Display message on the OSD		n: 1-30 characters

Port: 3 ports, 23/1023/2023, pris en charge
Multi connexions: le projecteur peut receivevoir des commandes de différents ports simultanément
Format des commandes : suivre le format de commande RS232 (prise en charge de ASCII et HEX)
Réponse des commandes : Suivre le message de return RS232.

Lead Code	Projectile ID		Command ID			Space	Variable	Carriage Return
~	x	x	x	x	x		n	CR
Fix code One Digit~	00		Defined by Optoma 2 or 3 Digit. See the Follow content			One Digit	Per item Definition	Fix code One Digit

• Pour les résolutions écran large (WXGA), la compatibilité dépend des modèles de portable/PC.

Commandes AMX Device Discovery

DP:239.255.250.250
Port No.: 9131

Chaque informations de diffusion UDP est mise à jour toutes les 40 secondes environ

• Pour les résolutions écran large (WXGA), la compatibilité dépend des modèles de portable/PC.
• La fonction AMX ne sert qu'à prendre en charge AMX Device Discovery.
• Les informations de diffusion ne sont envoyées que via une interface valide.
• Les interfaces LAN et LAN sans fil peuvent fonctionner en même temps.
• Si « Beacon Validator » a été utilisé. Veuillez fais attention aux informations ci-dessous.

Commandes PJLink™ prises en charge

Le tableau ci-dessous montre les commandes de contrôle du projeteur avec le protocole PJLink™.

Remarque sur la description des commandes (Paramètres)

Ce projeteur est pleinement conforme aux specifications de JBMIA PJLink™ Class 1. Il prend en charge toutes les commandes définies par PJLink™ Class 1, et la conformité a été vérifiée avec les specifications de la norme PJLink™ Version 1.0.

Installation au plafond

1. Pour éviter d'endommager le projecteur, utilisez le système d'installation au plafond d'Optoma.
2. Si vous avez l'intention d'utiliser un kit tiers pour l'installation au plafond, assurez-vous que les vis utilisées pour la fixation du projecteur correspondent aux spécifications suivantes:

Veuillez remarquer que tout dommage résultat d'une installation incorrecte annule la garantie.

Avertissement :

1. Si vous achetez un montage au plafond d'une autre société, veillez à ce que la taille des vis soit correcte. La taille des vis diffère selon les types de montage. Cela dépend de l'épaissur de la plaque.
2. Garantissez un intervalle de 10 cm minimum entre le plafond et la partie inférieure du projecteur.
3. Evitez d'installer le projecteur pres du source de chaleur.

Type de vis: M4

Longeur maximum des vis: 11mm
Longeur minimum des vis: 9mm

Bureau Optoma dans le monde entier

Contactez le bureau local pour toute demande de service ou d'assistance.

États-Unis

3178 Laurelview Ct., Tél: [phone]

Fremont, CA 94538, USA

www.optomausa.com Service: [e-mail]

Canada

Annotations sur la réglementation et la sécurité

Cette annexeporte sur lesavis d'ordre général du projecteur.

Avis de la FCC

Cet apparéil a fait l'objet d'essais ayant établi que ses caractéristiques sont conformes aux limites relatives à un apparéil numérique de classe B en vertu de la section 15 de la réglementation de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les parasites nuisibles dans une installation résidentielle. Cet apparéil générale, utilise et peut irradier de l'énergie radiofréquence et s'il n'est pas installé et utilisé conformément aux instructions, peut sérieusement brouiller les communications radio.

Toutefois, il est possible que des parasites se produit dans une installation particulière. Si cet apparéil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l' apparéil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes:

Ré-orienter ou déplacer l'antenne de réception.
Augmenter la distance entre l'équipment et le récepteur.
- Brancher l'appareil dans la prise d'un circuit autre que celui auquel le récepteur est connecté.
■ Consulter le revendeur ou un technician radio/télé experimenté.

Avis : Câbles gainés

Tout branchement à d'autres apparciels informatisés doit être effectué via des cables blindés afin de respecter la conformité à la réglementation de la FCC.

Attention

Des modifications qui n'auraient pas ete approuvées
expressement par le fabricant seraient susceptibles
d'annuler le croit de l'utilisateur a exploiter ce
projecteur qui est confere par la FCC.

Conditions opérationnelles

Cet apparéil est conforme à la Section 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1.Cet appaeil ne doit pas causeur de brouillages préjudiciables et,
2.Cet apparéil doit tolérer toutes les interférences reçues, y compris celles susceptibles d'alterer le fonctionnement.

Avis : Utilisateurs canadiens

Cet apparéil numérique de Classe B est conforme à la norme canadienne ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de conformité pour les pays de l'UE

Directive EMC 2004/108/EC (y compris les modifications)
Directive 2006/95/CE sur la basse tension
Directive R & TTE 1999/5/CE (si le produit a une fonction RF)

Instructions sur la mise au rebut

Ne pas jeter cet apparéil électronique dans une poubelle. Pour réduire la pollution et protégger l'environnement de manière efficace, merci de le recycler.
