VISTA CENTRALE INOX - Hotte de cuisine ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Marque	ROBLIN
Modèle	VISTA CENTRALE INOX
Type de produit	Hotte de cuisine îlot centrale
Alimentation	220-240 V ~ 50/60 Hz, classe I
Raccordement électrique	Cordon HO5VVF 3×0.75 mm² avec fiche 10/16 A + terre
Hauteur de pose recommandée	65 à 70 cm au-dessus du plan de cuisson
Ajustement en hauteur	Par tranches de 50 mm
Nombre de vitesses	3 vitesses + intensive temporisée 10 min
Fonction Delay	Arrêt différé (moteur+éclairage) après 30 min
Éclairage	Oui, interrupteur dédié
Filtres métalliques	Lavables au lave-vaisselle, nettoyage tous les 2 mois
Filtre à charbon (version recyclage)	Cartouche à charbon actif, remplacement périodique
Évacuation	Extérieure ou recyclage avec déflecteur
Diamètre de sortie	Non précisé, utiliser gaine adaptée
Poids	Non précisé, installation à deux personnes conseillée
Matériau	Inox (central en inox)
Garantie	Contractuelle, sur facture d'achat ; hors consommables (lampes, filtres)
Normes	CE (2006/95/CE, 2004/108/CE, 93/68)
Entretien carrosserie	Détergent non abrasif, éponge humide
Sécurité	Ne pas flamber sous la hotte, ne pas utiliser sans surveillance, distance min. 65 cm
Pièces détachées	Utiliser exclusivement des pièces d'origine, préciser le numéro de série

FOIRE AUX QUESTIONS - VISTA CENTRALE INOX ROBLIN

Quelle est la hauteur d'installation recommandée pour la hotte VISTA CENTRALE INOX ?

La hauteur idéale se situe entre 65 et 70 cm au-dessus du plan de cuisson. Ne jamais installer la hotte à moins de 65 cm pour éviter tout risque d'inflammation.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques se nettoient à la main avec un détergent liquide et de l'eau tiède, ou au lave-vaisselle. Un nettoyage tous les deux mois est recommandé pour un usage normal.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut être installée en version recyclage. Dans ce cas, il faut fixer un déflecteur, installer un tuyau entre la sortie de l'appareil et le déflecteur, et placer une cartouche à charbon actif dans son logement.

Comment fonctionne la vitesse intensive ?

La vitesse intensive s'active en appuyant sur la touche T4. Elle dure 10 minutes et retourne automatiquement à la vitesse précédente. Elle ne peut pas être activée si la fonction Delay est en cours.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique : que la fiche est bien branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez votre installateur ou un service après-vente agréé.

Comment régler la fonction Delay ?

La fonction Delay (arrêt différé) se commande avec la touche T5. Elle éteint le moteur et l'éclairage après 30 minutes. Le point en bas à droite de l'afficheur clignote pour indiquer son activation.

Quel type de lampe utiliser pour l'éclairage ?

Utilisez uniquement des lampes de la puissance et du type indiqués sur la plaque signalétique de la hotte. Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

Comment obtenir des pièces détachées ?

Pour commander des pièces détachées, munissez-vous du numéro de série situé sur la plaque signalétique à l'intérieur de la hotte. Exigez toujours des pièces d'origine.

La garantie couvre-t-elle les filtres et les lampes ?

Non, la garantie contractuelle ne couvre pas les consommables comme les lampes (incandescentes, halogènes, etc.) et les filtres.

Quelles précautions de sécurité prendre lors de l'utilisation ?

Ne jamais flamber d'aliments sous la hotte. Surveillez les fritures car l'huile surchauffée peut s'enflammer. Assurez-vous que la hotte est installée à une distance minimale de 65 cm du plan de cuisson.

MODE D'EMPLOI VISTA CENTRALE INOX ROBLIN

FR Mode d'emploi et installation

Hotte de Cuisine

Nous vous remercions de la confiance que vous nous avons accordée enChoosing un apparéil de la gamme ROBLIN.

Celui-ci a fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommendons de dire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entrenir dans les importantes conditions.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessores ne figurant pas dans votre apparéil.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0.75 mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe 1. Tension d'alimentation : 220-240 V mono - 50/60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte

• Si la hotte est raccordedé directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'insteller toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
• Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controllee (V.M.C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambientant de la pierce où est installée la hotte.
• La dépression maximum cree dans la piece doit etre inférieure a 0.04 mbar, ce qui evite un retour de gaz de combustion.
• L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE DE L'APPAREIL

Montage et raccordement doit être réalisés par un installateur* qualifié.

(*) Le non-respect de cette condition entraine la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre biensoon d'employer les chevilles adaptées au support, se renseigner au prés des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en

cas d'accrochage defectueux du au perçage et chevillage.

1) Ouvrir le colis de la hotte.

PERCAGE DU PLAFOND

2) A l'aide d'un fil à plomb reporter au plafond le centre du plan de cuisson. Tracer les axes parallelement au plan de cuisson (Fig. 1).
3) Positionner le gabarit de perçage en alignant les axes tracés et le centre avec ceux du gabarit. Tracer les centres des différents perçages à effectuer. (Fig 2b)
4) Enlever les vis du conduit (Fig. 2a), puis enlever le support de hotte du conduit d'habillage Rep. 7.

- FIXATION DU SUPPORT DE HOTTE

5) Percer le plafond à l'endetrot de la pose, dont un trou de 40 qui permet le passage de l'alimentation suivant la Fig. 2b. Si le plafond est en béton, employer 4 chevilles en fonte pour 10, exclure les chevilles en plastique. Si celui-ci vous semble de solidité douteuse, n'hésitez pas à le renforcer dans les combles (Fig. 3). Fixer solidement le support de hotte à l'aide de 4 tiges filetées 10 mm.
6) Déposer le diffuseur (Fig. 4).
7) Fixer la boîte moteur sur le support de hotte à la hauteur désirée. Voitre hotte est régliable en hauteur par tranche de 50 mm ; les 8 vis 5 x 10 T. Hexagonale se logent dans les trousts oblongs permettant une mise à l'aplomb. (Fig. 5 & 6). L'orientation des commandes est représentée sur le gabarit.

Attention : Cette phase du montage doit être réalisée à 2 personnes compte tenu du poids de la hotte.

8) Vérifier l'aplomb du conduit.

RACCORDEMENT

• Version Evacuation Extérieure :

a- Mettre le clapet anti retour C sur la sortie de l'appareil (Rep. 6) et raccarder le tuyau flexible à l'évacuation extérieure et à la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 8).
b- Raccorder electriquement la hotte (Voir paragraphe Raccordement Electrique).
c- Mette en place le haut de conduit 7a constitué de 2 éléments assemblés par 6 boutonnières (Fig. 6c). Fixer le haut de conduit au support de hotte en utilisant les vis fournies.

d- Vérifier de nouveau l'aplomb du conduit.
e- Mettre en place les 2 éléments du bas de conduit (Rep. 7b) (Fig. 9 & 10).

• Version Recyclage :

a- Fixer le deflecteur ±bR sur le support de conduit.
b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil (Rep. 6) et l'entrée du déflecteur. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 6c).
c- Raccorder electriquement la hotte (Voir paragraphe Raccordement Electrique).
d- Mette en place le haut de conduit 7a constitué de 2 éléments assemblés par 6 boutonnières (Fig. 6c). Veiller à ce que les grilles de sortie soient positionnées en face des sorties du déflecteur R. Fixer le haut de conduit au support de hotte en utilisant les vis fournies.

e- Vérifier de nouveau l'aplomb du conduit.

f- Mettre en place les 2 éléments du bas de conduit (Rep. 7b) (Fig. 9 & 10).

9) Vérifier les connecteurs du moteur (Fig. 11)

10) Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
11) Pour les versions Recyclage : Placer la cartouche à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 6d)
12) Placer les filtres métalliques.
13) Metre en place le deflecteur (Rep. 9)

4 FONCTIONNEMENT

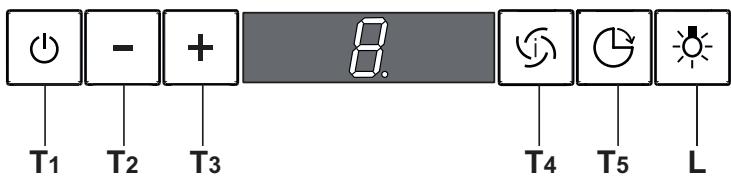

Tableau des commandes

	TOUCHE	FONCTIONS
T1	ON/OFF Moteur	Actionne et arrêté le moteur d'aspiration. Sur l'afficheur est visualisé le pas de la vitesse précédemment sélectionnée.
T2	Vitesse -	Réduit la vitesse du moteur: V3 → V2 → V1
T3	Vitesse +	Augmente la vitesse du moteur: V1 → V2 → V3
T4	Vitesse intensive	Actionne la vitesse intensive en partant d'une vitesse quel-conque ou lorsque le moteur est étient. Pour la désactiver, il suffit d'appuyer à nouveau sur la même touche qui a été utilisée ou d'eteindre le moteur. La vitesse intensive ne peut pas'être actionnée si la fonction Delay est active. La vitesse intensive est temporisée sur 10 minutes: sur l'afficheur est vis-sualisée l'inscription H et le point en bas à droite clignote une fois par seconde. Lorsque 10 minutes se sont écoulées, le système returne automatiquement à la vitesse précédem-ment sélectionnée.
T5	Delay	Actionne et désactive la modalité d'arrêt total de la hotte (moteur+éclairage) après 30 minutes: l'afficheur visualise la vitesse du moteur et le point en bas à droite clignote une fois par seconde. Pour invalider la fonction Delay on peut ap-puyer à nouveau sur la même touche ou étientre le moteur.
L	Éclairage	Allume et étient l'éclairage de la hotte.

5 CONSEILS D'UTILISATION

• Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des alimentes; La première vitesse est conseillée pour les cuissons à feu doux et pour les saudes. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
• IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.
- Les fritures nécessitent une surveillance permanente, l'huile surchauffee pouvant s'enflammer.

6 ENTRETIEN

Déconnecter le cable d'alimentation pour toute intervention électrique.

L'appareil a ete concu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

• Nettoyage des filtres métalliques.

Il est indispensable de proceder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave- vaisse (tous les deux mois environ pour une utilisation normale).

• Carrosserie.

Nettoyer régulierrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilise jamais d'éponges ou de chiffons trempés.

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.

• Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

• Eclairage.

Avant toute intervention sur l'appareil,mettre l'interrupteur d'allumage des lampes en position eteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRES-VENTE

• En cas d'anomalie de fonctionnement, prévenez votre installerateur qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplaça que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pieces de rechange d'origine. La non observation de cette prescription peut comprometer la sécurité de l'appareil.
• Lors de la commande de pieces détaches, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.
  Cette garantie ne couvre pas les consommables comme :
  -L'éclairage: lampes incandescentes, halogènes ...
• Les filtres.

8 REMARQUES

Cet équipement est conforme à la norme européen sur la base tension 2006/95/CE relative à la sécurité électricité et aux normes européennes: 2004/108/CE relative à la compatibilité electromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.

Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usages avec les déchets domestiques-usuels. Jeter correctement votre produit usage aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.
