Type de produit	Système d'enceintes home-cinéma 5.1 actif (4 satellites, 1 caisson de graves)
Marque	FOCAL
Modèle	DOME PACK 5.1 RED
Satellite - Type	Enceinte compacte 2 voies close
Satellite - Haut-parleurs	Grave Polyglass 10 cm, tweeter à dôme inversé Al/Mg 25 mm
Satellite - Réponse en fréquence (±3 dB)	80 Hz - 28 kHz
Satellite - Sensibilité (2,83 V/1 m)	88 dB
Satellite - Impédance nominale	8 Ohms
Satellite - Puissance ampli recommandée	25 - 100 W
Satellite - Dimensions (H x L x P)	172 x 144 x 143 mm
Satellite - Poids	1,9 kg
Caisson de graves - Type	Caisson de grave amplifié bass-reflex
Caisson de graves - Haut-parleur	Grave Polyflex 21 cm
Caisson de graves - Réponse en fréquence (±3 dB)	42 Hz - 200 Hz
Caisson de graves - Amplificateur	BASH® 100 W
Caisson de graves - Filtre	Variable 50 Hz à 200 Hz, inverseur de phase 0°/180°, Autopower, entrée LFE
Caisson de graves - Dimensions (H x L x P)	400 x 276 x 276 mm
Caisson de graves - Poids	8,2 kg
Alimentation	Secteur (caisson de graves), satellites passifs
Fonctions principales	Design compact et élégant, caches de couleur rouge/bleu/jaune en option, fabrication française, polyvalence d'installation (sur table, mur, plafond, sol sur pied)
Entretien et nettoyage	Nettoyer uniquement avec un chiffon sec. Ne pas utiliser d'eau ou de produits liquides.
Sécurité	Ne pas obstruer les orifices de ventilation, ne pas exposer à l'eau, ne pas ouvrir l'appareil (risque de choc électrique). Utiliser uniquement les accessoires recommandés.
Pièces détachées et réparabilité	Les réparations doivent être effectuées par un personnel qualifié. Utiliser des composants spécifiés par le fabricant.
Informations générales	Garantie 2 ans en France (non transmissible). Enregistrement en ligne possible sur www.focal.com/garantie.

FOIRE AUX QUESTIONS - DOME PACK 5.1 RED FOCAL

Comment brancher les satellites au caisson de graves ?

Les satellites se connectent au caisson de graves via des câbles enceintes (non fournis). Utilisez des câbles de qualité et respectez les polarités (+/-). Le caisson fait office d'amplificateur.

Puis-je installer les enceintes au mur ?

Oui, les satellites sont conçus pour une fixation murale. Utilisez un support mural adapté (non fourni) et suivez les instructions du fabricant.

Comment régler le filtre du caisson de graves ?

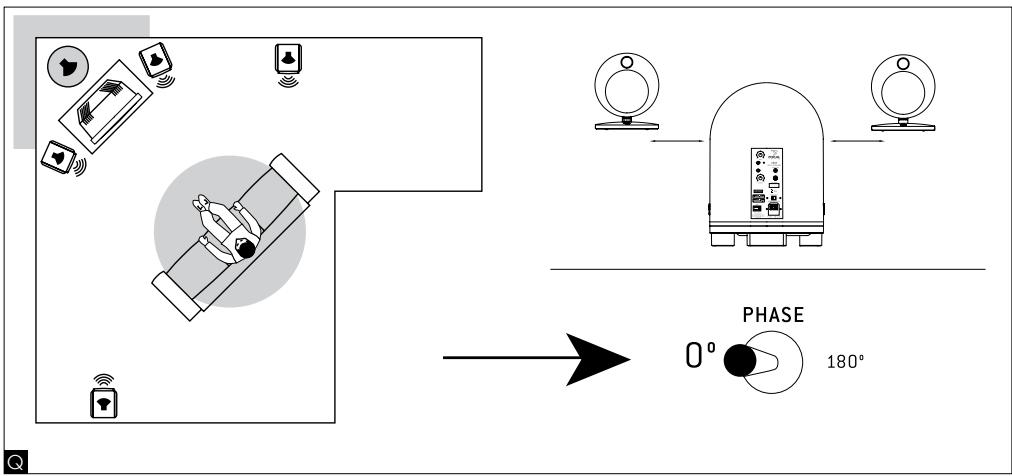

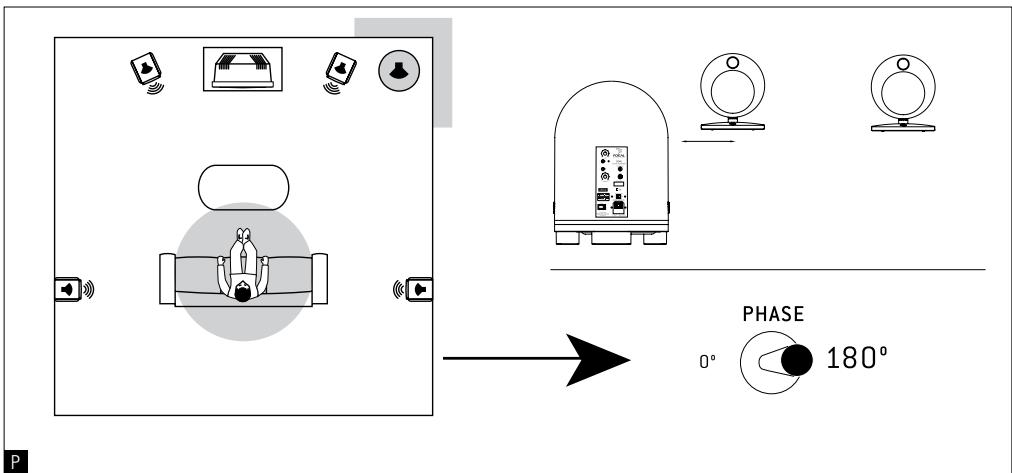

Le caisson est équipé d'un filtre actif variable de 50 Hz à 200 Hz. Ajustez-le pour obtenir une transition harmonieuse avec les satellites. L'inverseur de phase (0°/180°) permet de corriger les annulations de phase.

Que signifie la fonction Autopower ?

L'Autopower met le caisson en veille après environ 5 minutes sans signal. Il se réveille automatiquement lorsqu'un signal audio est détecté. Cela permet d'économiser de l'énergie.

Puis-je utiliser ce système avec un amplificateur externe ?

Les satellites sont passifs et nécessitent un amplificateur. Le pack 5.1 intègre un amplificateur dans le caisson. Si vous souhaitez utiliser un ampli externe, vous pouvez brancher les satellites sur celui-ci, mais le caisson reste actif.

Quel est le type de pile utilisée dans la télécommande (si applicable) ?

La notice ne précise pas de télécommande. Si votre pack est livré avec une télécommande, vérifiez le compartiment à piles. En général, il s'agit d'une pile bouton CR2032. Remplacez-la par le même type.

Comment nettoyer les enceintes ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou de liquides. Évitez de toucher les haut-parleurs.

Que faire en cas de dysfonctionnement ?

Consultez d'abord la notice. Si le problème persiste, contactez votre revendeur Focal-JMlab. N'ouvrez jamais l'appareil vous-même, car des tensions dangereuses sont présentes.

Le caisson de graves émet un ronflement, que faire ?

Vérifiez les connexions et le câble d'alimentation. Assurez-vous que le câble de signal n'est pas endommagé. Essayez de changer la phase (0°/180°) et ajustez le filtre. Éloignez le caisson des sources d'interférences.

Quelle est la garantie de ce produit ?

En France, la garantie est de 2 ans à compter de la date d'achat, non transmissible en cas de revente. Pour les autres pays, consultez le distributeur local. Enregistrez votre produit sur www.focal.com/garantie.

MODE D'EMPLOI DOME PACK 5.1 RED FOCAL

• Son Focal dans un design compact sophistiqué
• Véritable enceinte acoustique 2 voies
• Polyvalence d'intégration, sur table, au mur, au plafond, au sol sur pied optionnel
• Coffret aluminium laqué haute brillance Fabriqué en France
• Disponible en systèmes 2.0, 2.1 et 5.1
• Caches de couleur rouge, bleu ou jaune en option

	Dôme satellite	Dôme subwoofer
Type	Enceinte compacte 2 voies close	Caisson de grave amplifié bass-reflex
Haut-parleurs	Grave Polyglass 10 cm Tweeter à dôme inversé Al/Mg 25 mm	Grave Polyflex 21 cm
Réponse en fréquence [±3 dB]	80 Hz - 28 kHz	42 Hz - 200 Hz
Réponse à -6 dB	72 Hz	35 Hz
Sensibilité [2.83 V/1 m]	88 dB	Filtre variable de 50 Hz à 200 Hz, Inverseur de phase 0°/180°, Autopower, Entrée LFE
Impédance nominale	8 ohms
Impédance minimale	4 ohms
Fréquence de filtrage	2500 Hz
Puisssance ampli recommendée	25 - 100 W	Amplificateur BASH® 100 W
Dimensions (H x L x P)	172 x 144 x 143 mm	400 x 276 x 276 mm
Poids	1.9 kg	8.2 kg

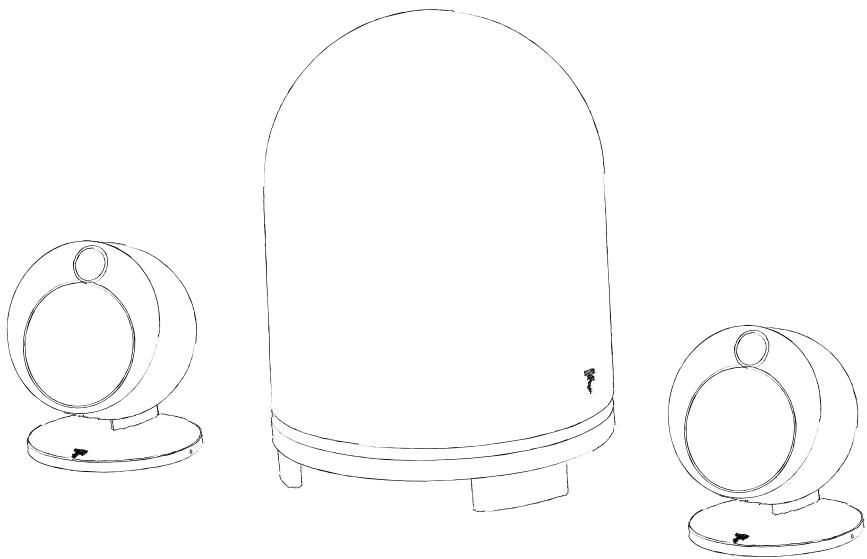

Dôme

Manuel d'utilisation /

L'éclair représenté par le symbole flèche et contenu dans un triangle équilatéral, a pour objet de prévenir l'utiliser de la présence de tension élevée au sein de l'appareil pouvant entrainer un risque de choc électrique.	CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN	Le point d'exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l'utiliser de la présence d'instructions importantes mentionnées dans le mode d'emploi et relatives à la mise en œuvre et à l'entretien de l'appareil.
1. Lire ces instructions. 2. Conserver ces instructions. 3. Prendre en considération les mises en garde. 4. Suivre toutes les instructions. 5. Ne pas utiliser cet apparéil en présence d'eau. 6. Nettoyer uniquement avec un chiffon sec. 7. N'obstruer aucun orifice de ventilation. Installer l'appareil en suivant les instructions du fabricant. 8. Ne pas installer l'apparéil à proximité d'une source de chaleur tel un radiateur, une cusinière, une bouchue de chauffage ou tout autre apparéil (y compris les amplificateurs) dissipant de la chaleur. 9. Respecter les instructions de sécurité concernant le cordon d'alimentation secteur. Le cordon d'alimentation présente deux lames dont l'une est plus large que l'autre. Un cordon avec mise à la terre contient deux lames ainsi qu'une troisième pour la connection à la terre. La lame la plus large ou la troisième lame ont pour objet d'assurer votre sécurité. Si le cordon d'alimentation ne s'adapte pas à votre prise d'alimentation secteur, consultez un electricien et remplacez la prise secteur déssette. 10. Assurez-vous que le cable d'alimentation ne puisse être piétiné, écrasé ou pincé. Une attention toute particulière doit être accordée à la fiche d'alimentation et à la liaison du cordon avec l'apparéil. 11. N'utiliser que les accessoires recommendés par le fabricant. 12. N'utiliser que les approeils de manutention, pieds, trépieds, supports ou tables recommandés par le fabricant ou leurs vendus avec l'apparéil. Lorsqu'un chariot est utilisé, redoublez de prudence lors du déplacement de l'ensemble chariot/apparéil afin d'évier toutes blessures par basculment. 13. Débranchez l'apparéil en cas d'orange ou pendant de longues périodes pendant lequel l'apparéil n'est pas utilisé.	14. Tout tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'apparéil tels que la déteriation du cable ou de la fiche d'alimentation, le déveragement de liquide ou l'insertion d'objets à l'intérieur de l'apparéil, l'exposition à la pluie ou à l'humiidity, le mauvais fonctionnement ou le reversement de l'apparile. 15. Ne pas utiliser d'accessoires non recommends par le fabricant de l'apparéil afin d'évier tout risque. 16. Ce produit doit être raccordé uniquement au type d'alimentation secteur indiqued sur l'étiquette figurant sur l'apparéil. En cas d'hésitation sur le type d'alimentation de votre installation électricité, consultez le vendeur de votre produit ou votre fournisseur d'électricité. Pour les approeilsPrevus pour une utilisation à partir d'une batterie ou d'une autre source d'alimentation, se référier au manuel d'utilisation. 17. Si une antennextérieure ou un réseau cable est connecté à votre approaire, assurez-vous que l'antenna ou le cable soit raccordé à la terre afirin de garantir une protection contre les surcharges électrictes et les effets de l'électricité statique. Les informations relatives à la façon de relier correctement le mê à la terre, aussi que le fil d'antenna à l'unité de décharge, la section des conducteurs, la position du système de décharge, la connection et les specifications de l'électrode derne sont contentes dans l'article 810 de la norme National Electrique, ANSI/ NFPA 70. 18. Une antennextérieure doit toujours être tenue à l'écart des lignes haute tension ou des circuits électrictes et d'éclairage de force intensité ainsi que de l'endetroit où elle sera susceptible susceptible de tomber sur de telles lignes haute tension ou ciruits électricques. Lors de l'installation d'une antennextérieure, unsoon tout particulier doit être pris Afir d'évier tout contact avec de telis ciruits, ceuxqui pouvant partager un risque mortel.	19. Ne surchargez pas les prises murales, les rallonges électriques ou les prises multiples. Il pourrait en résultat incendies ou chocs électriques. 20. Ne jamais insérer un quelconque object par les trous de ventilation de l'apparéil. Il pourrait entre en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un chic électrique. Ne jamais répendre de liquide sur l'apparie. 21. Ne tentez pas de réparer cet approaire par vos propres moyens; l'ouverture de cet approaire peut vous exposer à des tensions dangereuses ou à autres risques. Pour toute intervention de maintenance, désessez-vous à un personnel qualifié. 22. Lorsque le remplacement de composants est nécessaire, assurezvous que le technicien de maintenance utilise les composants spécifiés par le fabricant ou notamment des caractéristiques identiques à ceux correspondant à l'exemplaire d'origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques. 23. Àprès toute intervention ou réparation sur l'apparéil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionné en toute sécurité. 24. L'applaire ne doit être monté sur un mur ou au plafond que si le constructeur le prévoit, et uniquement selon les Fil d'antenne -25. Le commutateur On/Off situé à l'arrête du subwoofer est le dispositif de sectionnement de l'alimentation. Il permet de déconnecter l'électronique du secteur. Il doit tous rester accessible pour l'utiliser. 26. Ne pas exposer à des égouttements d'eau ou des élabousssures. 27. ATTENTION : Danger d'explosion si la pile n'est pas replacé correctement. Ne replacer que par le même type ou un type équivalent.

Nous vous remercions d'avoir choisi les enceintes Focal et de partager avec nous notre philosophie "The Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute fidélité et le home cinéma. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.

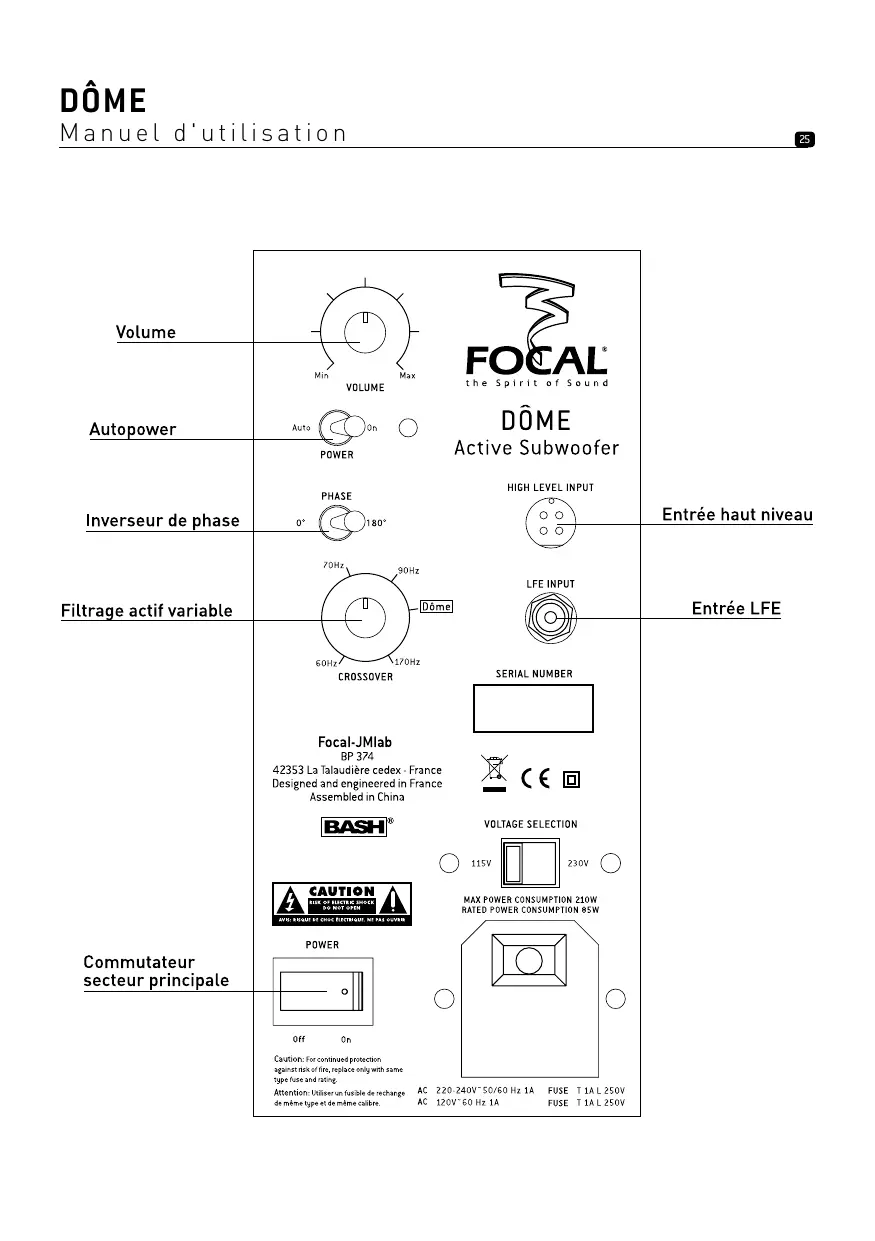

Mettre le curseur sur Dôme.

Autre haut-parleur :

Se référer aux spécifications du haut-parleur.

Toujours ON

L'alimentation s'éteint automatiquement après 5 mn sans utilisation.

L'alimentation s'allume automatiquement en présence d'un signal à l'entrée.

En cas d'absence prolongée, il est conseillé de mettre le commutateur principal sur Off.

Specifications

	Dôme Sat	Dôme Sub
Type	Compacte close 2 voies.	Caisson de grave actif bass-reflex.
Haut-parleur	Grave Polyglass 10 cm. Tweeter à dôme inversé Al/Mg 25 mm	Grave Polyflex 21 cm.
Réponse en fréquence (±3 dB)	80 Hz - 28 kHz	39 Hz - 170 Hz
Réponse à -6 dB	72 Hz	30 Hz
Sensibilité (2,83 V/1 m)	88 dB	Filtre actif variable de 60 Hz à 170 Hz, inverseur de phase 0° / 180°, entrée LFE, Autopower.
Impédance nominale	8 Ohms
Impédance minimale	4 Ohms
Fréquences de filtrages	2500 Hz
Puisance ampli recommandaee	25 - 100 W	Amplificateur BASH® 100 W
Dimensions (H x L x P)	172 x 144 x 143 mm	400 x 276 x 276 mm
Poids (unité)	1,9 kg	11 kg

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal-JMlab. La garantie pour la France sur tout matériel Focal-JMlab est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine, auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu, remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu’ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement.

Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauière cedex - FRANCE

Il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie
