RU-400RDC - Autoradio ROADSTAR - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Autoradio
Fonction principale	Lecteur MP3
Radio	FM avec PLL / RDS
Port USB	Oui
Lecteur de carte	MMC/SD
Puissance de sortie	4 x 25 W RMS
Compatibilité audio	MP3
Normes de conformité	EN50013, EN50020
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Écran	Non précisé
Contrôle	Non précisé
Fonction RDS	Oui
Langues du manuel	Multilingue

FOIRE AUX QUESTIONS - RU-400RDC ROADSTAR

Comment puis-je allumer le ROADSTAR RU-400RDC ?

Pour allumer le ROADSTAR RU-400RDC, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Pourquoi le son est-il faible ou absent ?

Vérifiez que le volume n'est pas réglé sur zéro et assurez-vous que les haut-parleurs sont correctement connectés. Si le problème persiste, essayez de redémarrer l'appareil.

Comment régler la fréquence radio ?

Utilisez le bouton de recherche ou les flèches pour naviguer entre les stations. Vous pouvez également entrer manuellement la fréquence souhaitée en utilisant le pavé numérique.

Mon appareil ne capte pas les stations radio correctement, que faire ?

Assurez-vous que l'antenne est complètement déployée et orientée correctement. Si le problème persiste, essayez de déplacer l'appareil vers un autre emplacement.

Comment puis-je connecter mon appareil au Bluetooth ?

Activez le mode Bluetooth sur le ROADSTAR RU-400RDC en appuyant sur le bouton Bluetooth. Ensuite, activez le Bluetooth sur votre appareil mobile et recherchez le ROADSTAR RU-400RDC dans la liste des appareils disponibles.

Que faire si l'écran est noir ou ne s'allume pas ?

Vérifiez que l'appareil est bien alimenté et que le câble d'alimentation est correctement branché. Si l'écran reste noir, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment réinitialiser le ROADSTAR RU-400RDC aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne, puis relâchez-le.

L'appareil ne charge pas, que faire ?

Vérifiez que le chargeur est correctement connecté à l'appareil et à une prise fonctionnelle. Essayez un autre câble ou adaptateur si nécessaire.

Puis-je écouter de la musique à partir d'une clé USB ?

Oui, le ROADSTAR RU-400RDC prend en charge les clés USB. Insérez simplement la clé USB dans le port USB de l'appareil et sélectionnez la source USB à partir du menu.

Comment mettre à jour le firmware de l'appareil ?

Pour mettre à jour le firmware, téléchargez le dernier fichier de mise à jour depuis le site officiel de ROADSTAR et suivez les instructions fournies dans le manuel de l'utilisateur.

MODE D'EMPLOI RU-400RDC ROADSTAR

Se produit répond aux critères minima prévus par la directive 89/336/CEE et il a été construit conformément aux normes EN50013, EN50020.

Manuel d'instructions

• Voitre nouvel appeareil a eté fabriqué et monté en étant soumis aux nombreaux tests ROADSTAR.

Nous espérons que cet apparéil vous donnera entière satisfaction.

Avant de vous adonner à ces activités, veuillez dire attentivement ce manuel d'instructions.

Conservez-le à portée de main à fin de réference ultérieure.

Si appuyées légèrement, ces touches font fonction de SAUT MORCEAU HAUT ou BAS.

24. TOUCHEMUTE

Pousser la touche MUTE pour annuler le volume. Pousser de nouveau pour reporter le volume au niveau précédent.

13.AFFICHEURL LCD

L'afficheur à cristaux liquides illustré l'etat actuel de réception des opérations.

CONTROLESLECTEUR MP3 (USB/SD/MMC)

15.PORTEUSB

16.SLOT SD/MMC

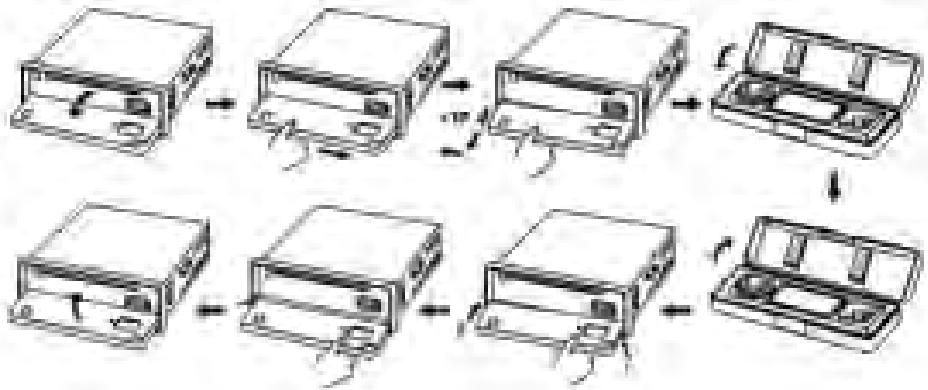

1. Presser (14) pour abaiser le panneau frontal.
2. Introduire la Card SD/MMC dans l'entrée pour Card.
3. Fixer le panneau frontal au poste principal de nouveau. La lecture commence automatiquement.

17. TOUCHE PAUSE

Durant la lecture, appuyer sur la touche PAUSE (17) 'PAUSE' pour arrêter momentarily enmenté la lecture. Appuyer de nouveau pour returner à la lecture normale.

18. TOUCHE INTRO (Balayage de tous les morceaux)

L'appui sur cette touche affiche l'indication 'SCN' et effectue la reproduction des 10 premières secondes de chaque morceau.

19. TOUCHEREPEAT 'REPEAT'

L'appui sur cette touche affiche l'indication 'RPT' et la lecture du morceau actuel est repétée jusqu'à ce que le mode répétition soit effacé en appuyant à nouveau sur la touche 'RPT'.

20. TOUCHERANDOM 'SHUFFLE' (CASUEL)

L'appui sur cette touche affiche l'indication 'SHF' et chaque morceau du disque est lu dans

36

Français

un ordre casuel et non dans la série normale. Pour effacer le mode Casuel, appuyer à nouveau sur la touche 'SHUFFLE' (20).

25.TOUCHERESET

La touche Reset (25) se trouve sur la façon interne. Utilisez la pointe d'un stylo à bille ou d'un autre objecté métallique pour l'actionner. La touche Reset doit être utilisée dans les cas suivants:

• installation initiale de l'appareil, après avoir branché tous les cables,
• défaut de fonctionnement de toutes les touches,
• symbole d'erreur affichée.

ID3 Tag

Appuyer sur DISPLAY à maintes reprises pour montré l'information ID3 TAG.

Si le document MP3 est fournin de ID3 TAG, appuyer sur DISPLAY à maintes reprises pour montrer l'information comme suivant:

TITRE CHANSON > ARTISTE> TITRE ALBUM > ANNEE> COMMENTAIRES

Si il y a qu'enque information ID3-TAG pas presente, appuyer sur DISPLAY à maintes reprises pour montré l'information comme suivant:

Si il y n'y a pas d'information ID3 TAG, appuyer sur DISPLAY, apparaître "NO ID3 TAG" à l'afficheur. Le nom et le numéro du document passeront en continuation sur l'afficher pendant la lecture.

SPECIFICATIONS

SYNTONISATEURFM

Sensibilité 2 dBμ

Séparation StéRéo 35dB

Rapport Signal/Brouillage 55dB

Gamme fréquence 87.5-108MHz

Pas Canal 50 kHz

Fréquence intermédiaire 10.7MHz

SORTIE PREAMPLIFEE

Sortie 350mV (MAX)

Impédance 10kOhm

GENERALITES

Voltage alimentation 13.8V DC (10.8-15.6V), Negative à la masse

Impedance haut-parleurs 4 ou 8 Ohms

Puisance maximale de sortie 25W (RMS) x 4 canaux

(B)MODALITELECTEURMP3

1.PAUSE 2.BALAYAGE 3.REPETITION 4.CASUEL

LAFONCTIONRDS.QU'EST-CEQUELESYSTEMERDS?

RDS (Radio Data System) est un système d'informations numériques radio développé et introduit par l'EBU (European Broadcasting Union). Transmis sur le canal des émissions normales FM.

Le RDS offre une variété d'informations telles le nom des stations, le programme et les informations sur le traffic, ainsi que des fonctions utiles comme la syntonisation automatique desassageurs signaux disponibles dans le programme choisi.

5. Fonction 'AF/REG' (FREQUENCESALTERNATIVES)

Une légère pression sur cette touche permet de seLECTIONner la modalité AF/REG.

Lorsque la modalité AF/REG est sélectionnée, la radio contrôle continuèlement le niveau du signal AF. L'appui sur cette touche pendant plus de 2 secondes active la modalité BRANCHE/DEBRANCHE Régional.

-Modalité Régionale BRANCHEE:

La commutation AF ou la Recherche PI SEEK est effectue dans toutes les stations ayant le même code PI que la station actuelle. L'inscription REG s'affiche.

-Modalité Régionale DEBRANCHE

Le code Régional dans le format PI est ignoré lorsqu'on effectue la commutation AF ou la Recherche PI SEEK.

6. Fonction 'TA' (ANNONCESTRAFIC)

Une légère pression sur cette touche permet de brancher ou de débrancher la modalité TA.

Lorsque la modalité TA est sélectionnée et uneannounce sur le traffic est transmise

• Lorsque l'appareil est en modalité CD/MP3, elle commutera temporairement sur la modalité radio.

• Si le niveau du volume était sous le seuil bien audible, le niveau bien audible augmentera.

• Lorsqu'on recoit une station TP, l'inscription TP s'affiche.

Un appui plus long active la modalité TA LOCAL / TA DISTANCE est sélectionnée.

• Modalité TA LOCAL

Lorsque le signal de branché est sous le seuil de réception, la radio ne commute pas sur cette station et l'auditeur n'entend pas les parasites. "TA LO" s'affichependant quelques secondes.

• Modalité EON TA DISTANCE

La commutation TA essaie de développer l'information de la station actuelle. "TA DX" s'affiche pendant quelques secondes.

7.Fonction 'PTY'(TYPE DE PROGRAMME)

PTY MUSIQUE —— PTY PARLE —— PTY DEBRANCHES

Lorsqu'on sélectionne PTY, il est effectué par les touches de préselection ainsi que décrit dans les touches de préselection. Lorsqu'on sélectionne PTY, la radio commence à chercher l'information PTY correspondante et elle s'arrête si l'information PTY correspondante est trouvée.

1) Lors de la réception d'une station RDS.

MODALITE RADIO

PS—CT—FREQ—PTY

MODALITE LECTEUR CD/MP3

CDP—CT—PS—FREQ—PTY

2) Lors de la réception d'une station NON RDS.

MODALITE RADIO

CLOCK—FREQ—NO PTY

MODALITELECTEURCD/MP3

CDP—CT—FREQ—NO PTY

8.AFFICHEUR (DISP)

L'appui sur cette touche permet de commuter à la modalité d'affichage de la manière suivante.

9.TOUCHEMODE(MODE)

L'appui sur cette touche permet à l'utilisateur de sélectionner

Modalité RADIO ou Modalité Lecteur USB-SD/MP3 ou AUX-IN.

10. TOUCHEDA BANDE (BAND)

Chaque bande est commutée en appuyant l'une après l'autre sur les touches FM1-FM2-FM3.

11.SYNTONISATION AUTOMATIQUE OU MANUELLE (FREQ HAUT>>OU FREQ BAS<<) (A)MODALITERADIO

Si appuyées légèrement, ces touches font fonction de Recherche Manuelle.

Une pression de plus de 1 seconde active la Recherche Automatique.

Français

SELECTION (2)/VOLUME (3)

Le contrôle VOLUME règle la sortie du son. Pour sélectionner les autres fonctions pressé légément la touche SEL (2) jusqu'à ce que la fonction可以选择 est visualisée sur l'afficheur. Employer les touches du VOLUME pour modifier les autres fonctions. La figure 1 montre la sélection des fonctions.

1. VOLUME (tourner)
2. SELECT(ION) (pousser)
3. GRAVES
4. AIGUS
5. BALANCE
6. FADER
7. LOUDNESS
8. DSP (ROCK - POP - CLASS - DSP OFF)
9. STEREOMONO

Contrôle VOLUME (3).

Augmentation ou diminution du volume en tournant le contrôle VOLUME. Ce bouton peut etre utiliser pour ajuster la tonalités BASSES, AIGUES, BALANCE et FADER. Il peut etre utilisé aussi pourCHOISIR les options des fonctions RDS/SDK.

RECEHERCHETA/ALARMETA (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour selectionner les fonctions suivantes en tournant la contrôle Volume:

Mode RECHERCHE TA ou le mode ALARME TA

- Mode Recherche TA:

Quand une station syntonisée ne recoit pas d'informations TP pendant 5 secondes, la radio passé à la station suivante qui n'a pas la même (PI) que la première station, mais qui a les informations TP.

Si vous sélectionnez ce système, quand il n'y a pas le signal TP, la radio ne recherche aucune station alternative mais elle émet un signal (ALARME) pour signaler l'absence du signal TP.

32

Français

TONALITE PI/MUTE PI

- TONALITE PI

Lorsqu'une voiture roule dans une aire spéciale ayant un code PT mais le même AF, on entend une tonalité PI (DIP) de temps en temps. On peut entendre le son DIP pendant au moins 1 seconde.

-MUTE PI

Dans les mêmes conditions que nous venons de voir, la tonalité est mise à zéro pendant au moins 1 seconde.

(C) RESYNTONISATION L / RESYNTONISATION S

Le temps initialede recherche automatique TA ou de recherche PI est selectionne. Lorsque l'information PI n'est pas trouveedeendant le temps de resyntonisation, la radio commence la resyntonisation à la prochaine station PI. Lorsque la meme station PI n'est pas trouveede dans la première recherche cyclique, la radio va à la meme station et elle attend pendant 4-5 minutes jusqu'à ce que le code PI soit reçu.

• Syntonie L: Sélectionnée comme 90 secondes.

• Syntonie S: Sélectionnée comme 30 secondes.

MODEBEEP(2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour selectionner :

BEEP ON: Le signal sonore " BIP " est audible quand vous appuyez sur toutes les touches BEEP OFF: Le signal sonore " BIP " est desactivé.

4.PRESELECTIONS(1,2,3,4,5,6)

(A)MODALITE RADIO:

Si appuyées légèrement, ces touches permettent de sélectionner directement une station présélectionnée. L'appui sur ces touches pendant plus de 1 seconde méorise la station actuellement symtonisée. Lorsqu'on sélectionne la modalité PTY, la touche PTY est partagée de la manière suivante:

PTY groupe musique — PTY groupe parlé — ETEINT

MUSIQUE

1.Musique POP, Musique ROCK

2.Musique EASY, Musique LEGERE

3.CLASSIQUE, AUTRE Musique

4.JAZZ, COUNTRY

ENFANTS

5.NATIONM, OLDIES

6.Musique FOLK

PARLE

Attention: s'assurer que le panneau métallique noir a été porté en position verticale

Portez la partie B de la façade à la zone A de l'appareil comme le montre la figure et pressez tant que vous n'entendez pas un déclic.

Faites attention à ne pas exercer aucune pression sur le display et sur les autres touches.

Nota:

• S'assurer que la façon est dans la bonne position lorsque vous la remettez en place sur l'appareil, pour ne pas l'appliquer à l'envers.
• Ne pas trop presser la façon contre l'appareil; il suffit d'appuyer légarement sur l'appareil.
  Lorsque you emportez la façade, rangez-la dans une zone de sécurité.
• Ne pas trop appuyer sur l'afficheur de la façade lorsque vous le remettez en place.

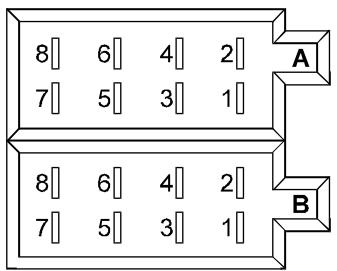

CONNECTEUR ISO "BUILD-IN"(INTÉGRÉ)

Prise RCA Line Out (Arriere) -

Gris: Rouge (droit)

: Blanc (gauche)

CONNECTEURA

1. 2.

30

Français

2. MEMOIRE + 12V PERMANENT
3. SORTIE ANTENNE AUTOMATIQUE
5. +12V (A LA CLEF D'IGNITION)
6. MASSE

N.B.:

Le fil +12V N°7 du connecteur A, doit être connecté sous clef de démarriage pour éviter que la batterie de la voiture se décharge lorsque cette dernière n'est pas utilisée pendant longtemps.

CONNECTEURB

1. HAUT-PARLEUR ARRIERE DROIT (+)
2. HAUT-PARLEUR ARRIERE DROIT (-)
3. HAUT-PARLEUR AVANT DROIT (+)
4. HAUT-PARLEUR AVANTRDROIT (-)
5. HAUT-PARLEUR AVANT GAUCHE (+)
6. HAUT-PARLEURAVANT GAUCHE(-)
7. HAUT-PARLEUR ARRIERE GAUCHE (+)
8. HAUT-PARLEUR ARRIERE GAUCHE (-)

Si un fusible est grillé, contrôle la connexion électrique et replacer le fusible. Si le fusible se grille même après avoir été replacé, il se peut qu'il y ait un mauvais fonctionnement à l'intérieur. Dans ce cas, consultez le revendeur le plus proche.

Attention

Utiliser des fusible ayant l'ampérage spécifique pour chaque cable. L'emploi de fusibles possédant un ampérage supérieur pourrait provoquer de graves dommages.

OPÉRATIONS

ALLUMAGE/COUPAGE(1)(PWR)

Insérez la façade amovible dans l'appareil et pressez la touche PWR pourmettre en fonction l'autoradio.

Pour éteindre l'autoradio, pressez encore la touche PWR, puis pressez la touche RELACHEMENT (14) pour extraire la façade.

Faites attention à ne pas extraire la façade lorsque l'autoradio est allumée.

Français

1. SD CARD SLOT IN
2. TOUCHE DE PAUSE
3. TOUCHE D'EXPLORATION USB / SD (MP3 SCAN)
4. TOUCHE DE REPETITION USB / SD (MP3 REPEAT)
5. TOUCHE RANDOM (LECTURE ALEATOIRE USB / SD)
6. TOUCHE DE RESET

CHARACTERISTIQUES

Cette autoradio douée de façade amovible, FM/FM stéreo, lecteur USB-SD/MP3 a les suivantes caractéristiques :

• Contrôle électronique Volume, Aigus, Bas, Balancement, Fader

• Syntonie électronique de précision douée de circuit PLL.

18 stations mémorisables (6FM1 + 6FM2 + 6FM3)

Loudness

• Interrupteur Marche/Arrêt illumné

• Contrôle syntonie Manuelle/Automatique Haut/Bas

• Sélecteur Bande pour la sélection de FM1, FM2 ou FM3

• Contrôle display (Fréquence, Nom station, Type de programme)

• Fonction horloge en RDS

• Fonction Répédition USB / SD / MMC

• Lecteur et fichiers MP3 enregistrés sur de USB / SD / MMC

• Prise de sortie PRE (type RCA) pour la connexion à l'amplificateur

• Façade amovible qui fonctionne d'antivol

• Systeme d'illumination

• Fonctions RDS : PI (Identification Programme)

PS (Service Nom Programme)

PTY (Type Programme)

AF (Liste Fréquences Alternatives)

• Choisir l'emplacement du montage en veillant à ce que l'appareil ne gène pas le conducteur au volant.
• Eviter d'installer l'appareil dans un endroit exposé à des températures élevées, comme les rayons directs du soleil ou l'air chaud de l'installation de chauffage ou bien dans un endroit exposé à la poussière, saleté ou à de fortes vibrations.
• Ne se servir que des outils de montages fournis pour effectuer une installation sûre.
  S'assurer d'avoir o'te la façade extricable avant d'insteller l'appareil..

Français

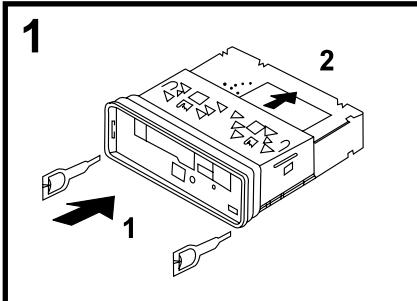

EXAMPLE DEMONTAGE

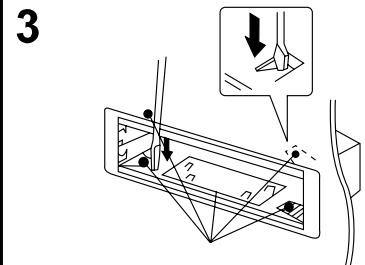

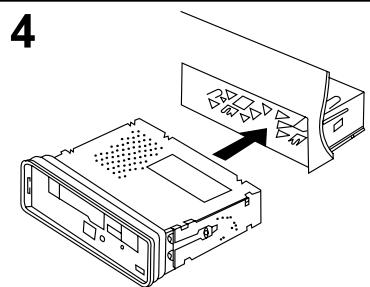

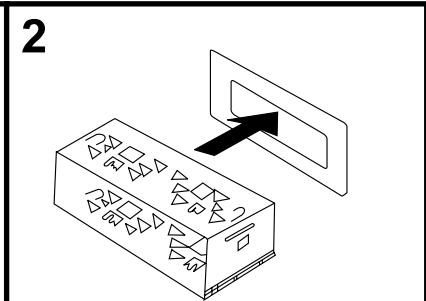

Installation dans le tableau de bord

Si il le faut, pier ces griffes.

Note: Gardner la clé de déblocage dans un endroit sur pour vous permettre, le cas échéant, d'extraire l'appareil de l'auto.

Comment placer et enlever la façade.

La façade peut être enlevée de façon à éviter que l'appareil puisse être volé.

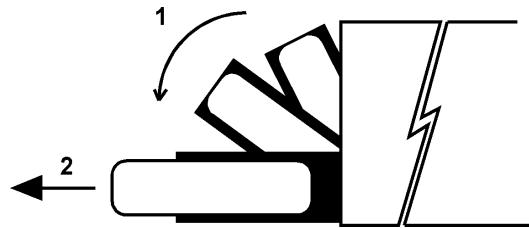

COMMENTENLEVERLAFACADE

Avant tout, s'assurer d'avoir pressé le bouton PWR (étéint) (1). Presser ensuite le bouton RELEASE (14) et la retireur en tirant vers soi comme le montre le dessin.

Nota:

Veillez à ne pas faire tomber la façon lorsqu vous le sortez de l'appareil.

ATTENTION

Le symbole "point d'exclamation" à l'intérieur d'un triangle avertit l'utilisateur que d'importantes instructions d'utilisation et de maintenance sont containues dans le mode d'emploi.

Le symbole "éclair" à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence du courant à l'intérieur de l'appareil qui pourrait constituer un risque.

Afin de minimiser les risques, ne pas ouvrir le boittier ni oter le dos de l'appareil. En cas de panne, faites appel aux techniciens qualifiés pour les réparations. L'appareil ne renferme aucune piece réparable par l'utilateur.

Un rayonnement laser invisible est present lorsqu'ell'articleil est ouvert ou le verrouillage de sécurité est inopérant. Eviter toute exposition directe au rayon laser. L'utilisation des commandes, réglages ou procédés autres que ceux stipulés dans leprésent mode d'emploi sont dangereux.

L'appareil ne doit pas etre exposé à l'humidité ou à la pluie.

L'appareil doit être gardé dans un endroit suffisamment ventilé.

L'appareil ne doit pas etre exposé à la lumière directe du soleil ou a des sources de chaleur.

Autoradio FM Sté reproduction Digitale PLL avec lecteur de USB / SD / MMC /MP3, Syntoniseur système Radio Data System avec EON et PTY, Façade frontale détachable

MODED'EMPLOI

Veuillez dire attentivement ce mode d'emploi, afin de familiariser avec votre nouvel apparéil avant de l'utiliser pour la première fois. Veuillez s'il vous plaît garder ce mode d'emploi comme ↔reference pour le futur.

TABLE DES MATIERES

• Emplacement des Commandes
• Caracteristiques
  Installation
• Précautions et Entretien
• Connexions
• Opérations
• Spécifications

EMPLACEMENT DES COMMANDES

1. TOUCHE MARCHE/ARRET
2. TOUCHE SELECTION LOUDNESS / DSP / DX - LOC / STEREO - MONO / TA / PI / BEEP
3. VOLUME BAS/HAUT (+ REGLAGE BAS/AIGUS/BALANCE/FADER)
4. TOUCHES DE PRESELECTION RADIO (1,2,3,4,5,6)
5. TOUCHE AF (FREQUENCES ALTERNATIVES)
6. TOUCHE TA (MESSAGE SUR LE TRAFIC)
7. TOUCHE PTY (TYPE DE PROGRAMME)
8. TOUCHE AFFICHAGE (DISP)
9. TOUCHE MODE
10. TOUCHE BANDE
11. SYNTONIE AUTOMATIQUE OU MANUELLE (HAUT TUN>>)/BAS TUN<<
    / SAUT/ USB / SD / MMC (MP3)
12. TOUCHE MUTE
    13.AFFICHEUR LCD
13. TOUCHE RELACHEMENT FAÇADE
14. USB PORT
