6 9701 CCX - Cuisinière ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Cuisinière
Alimentation	Électrique
Nombre de foyers	4
Type de four	Four électrique
Capacité du four	Non précisé
Programmateur	Oui
Type de commandes	Manuelles
Fonction gril	Oui
Type de porte	Vitre
Dimensions (HxLxP)	Non précisé
Couleur	Blanc
Matériau	Acier émaillé
Consommation énergétique	Non précisé
Sécurité	Thermocouple
Accessoires inclus	Grille, lèchefrite

FOIRE AUX QUESTIONS - 6 9701 CCX ARTHUR MARTIN

Que faire si mon ARTHUR MARTIN 6 9701 CCX ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Mon appareil fait un bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un problème. Vérifiez si l'appareil est correctement installé et nivelé. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer le filtre de mon ARTHUR MARTIN 6 9701 CCX ?

Retirez le filtre selon le manuel d'utilisation, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Pourquoi mon appareil ne chauffe-t-il pas correctement ?

Assurez-vous que les réglages de température sont corrects et que l'appareil n'est pas en mode éco. Si le problème persiste, vérifiez le thermostat ou contactez un technicien.

Comment régler la température de cuisson ?

Utilisez le panneau de commande pour sélectionner la température désirée. Consultez le manuel d'utilisation pour des instructions détaillées sur les différents modes.

Y a-t-il une fonction de nettoyage automatique ?

Oui, le modèle ARTHUR MARTIN 6 9701 CCX dispose d'une fonction de nettoyage automatique. Référez-vous au manuel pour savoir comment l'activer.

Que faire si l'écran affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Si nécessaire, réinitialisez l'appareil ou contactez le service après-vente.

Comment puis-je obtenir des pièces de rechange ?

Les pièces de rechange peuvent être commandées via le site Web d'ARTHUR MARTIN ou auprès de revendeurs agréés. Assurez-vous d'avoir le numéro de modèle à portée de main.

Mon appareil dégage une odeur étrange, que faire ?

Une odeur étrange peut être normale lors de la première utilisation. Si cela persiste, vérifiez si des résidus alimentaires sont présents et nettoyez l'appareil. Si l'odeur ne disparaît pas, contactez un technicien.

L'appareil ne répond pas aux commandes, que faire ?

Essayez de débrancher l'appareil pendant quelques minutes, puis rebranchez-le. Si le problème persiste, il peut nécessiter une réparation.

MODE D'EMPLOI 6 9701 CCX ARTHUR MARTIN

Pour une vie plus facile.

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transporte (modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon e), la mise en service et la maintenance de votre apparéel doivent être effectuels par un professionneliel qualifié.

Votte appareil a ete conu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne lutilise pas a des commerciales ou industrielles ou pour d'autres buts que cox pour lesquels il a ete concu. Vou eviterez asi des risques matieriel borel.

Débranche chez la famille avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs en inflammables. Toute projection d'eau ou de vapeur est proscrite pour éçarter le risque d'électrocution.

Si voit appareil est equiped d'un eclairage, debranche z'appareil avant de proceder au changement de l'ampoule (ou du neon, ou pour eviter de s'electrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits mables à l'intérieur, à proximé ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter l'origer : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits sés pour la mise au rebut de l' apparéil.

Pendant et après le fonctionnement de l'appareil, le hublot de porte est chaud, les recipients et leur contenu peuvent basculer. les enfants éloignés.

Si ces differents points ne sont pas respectés, cela pourrait occasionner des risques matériel et corporel.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

SOMMAIRE

A l'attention de l'utilisateur

A l'attention de l'installateur

Avertissements importants 4

Description de l'appareil 6

Conseils avant la première utilisation 7

Horloge minuteur 8

Comment utiliser la table de cuisson 9

Comment utiliser le four 10

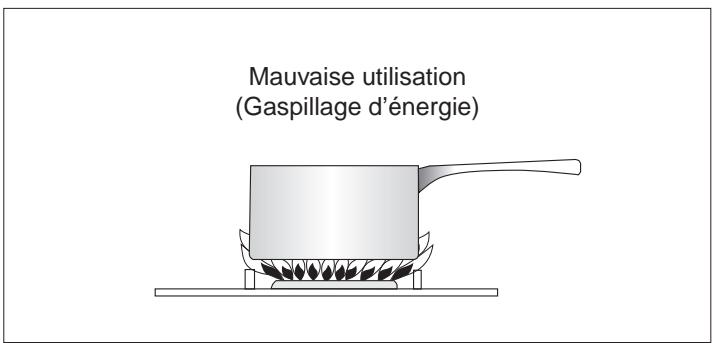

Conseils d'utilisation 12

Entretien et nettoyage 14

En cas d'anomalie de fonctionnement 15

Garantie 15

ServiceAprèsVente 15

16

Installation 17

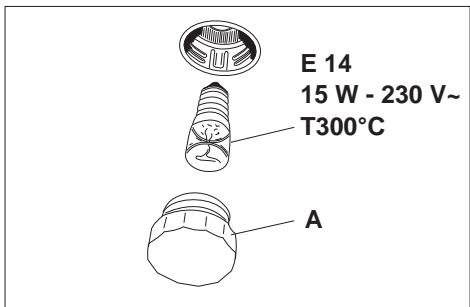

Remplacement de l'ampoule d'éclairage du four 19

Changement de gaz 19

Comment dire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommendations

Informations liées à la protection de l'environnement

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur.

AVENTISSEMENTS IMPORTANTS

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Ces avertissements ont ete redigés pour voite scurit et celde d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiéz son aspect général. Faites les éventuelles réserves par écrit sur le bon de livreaison ou sur le bon d'enlevement dont vous garderez un exemplaire.
• Voiture appeareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.

• Avant d'utiliser votre cuisine pour la première fois, faites chauffer le four à vide afin d'éliminer l'odeur du calorifuge et les graisses de protection utilisées lors de la fabrication:

• Enlevez le(s) accessoire(s) du four,

• Enlevez les évventuels autocollantsétiquettes publicitaires, pellicule de protection des enjoliveurs,

• Chauffez le four en positionnant la commande du four sur la position maximum pendant 45 minutes environ. Pendant cette opération, votre apparéil fume. Aérez convenablement lapiece pourlimiterlesodeurs etledégagementdefumée.

• Prenez également la précaution de nettoyer le(s) accessoire(s) du four avec un détergent doux. Rincez et séchez soigneusement.

• L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la piece où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.
• Si vous utilisez un apparéil électrique à proximé de votre cusinière (par exemple un batteur électrique), assurez-vous que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la cusinière ou coincide dans la porte du four.
• Surveiliez attentivement la cuisson lors de fritures dans l'huile ou la graisse (pomme de terre frites, beignets,...): les graisses surchauffées s'enflammment facilement.
• N'utilise pas de recipients instables ou déformés : ils pouraient se renverser et être la cause de dommages corporels.
• Ne tirez jamais votre apparéil par la poignée de la porte du four.
• En plus du(des) accessoire(s) fournis avec votre apparéil, n'utilise que des plats, des moulés à gâteaux, ... résistantes à de haute températures (suivez les instructions des fabricants).

• Ne stockez pas de produits d'entretien ou de produits inflammables dans le tiroir ou le logement de rangement (si votre apparéil en est équipé) ou à proximité de l' apparéil.

• Sur la porte ouverte du four :
  -ne posez pas de charge lourde,
  -assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir.

• En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vousapprocher du(des) élément(s) chauffant(s) et utilisez des gants thermiques de cuisine.
• Ne placez jamais de papier aluminium directement en contact avec la sole, la chaleur accumulée pourrait entraîner une dépréciation de l'émail.
• N'employez jamais la lèchefrite comme plat à rôtir.
  Pour éviter d'endommager les commandes de votre apparéil, ne laisser pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud.
• Un brûleur doit partager une flamme régulière. Evitez tout courant d'air. Si la flamme présente une anomalie, nettoyez le brûleur. Si l'anomalie persiste, faites appel au service après vente.
• ÀpRESutilisation de votre cuisine,assurez-vous que toutes les manettes se trouvent sur la position «arrêt».
• Veillez à ne rien laisser sur la table pendant l'utilisation des brûleurs (torchons, feuilles d'aluminium, etc.).

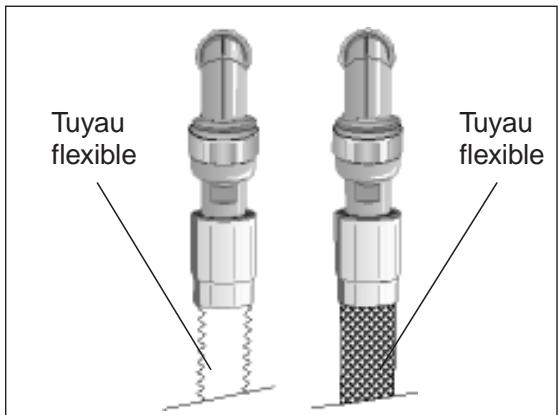

• Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilisez jamais de bouteille de propane dans votre cuisine ou autre local fermé.
• Eloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous éviterez ainsi qu'ils se brûlent en touchant la surface de la table, en renversant un réseau de cuisson ou en touchant la façade chaude de votre apparéil.
  Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.
• Avant de procéder au nettoyage de votre apparéil, vérifie qu'aucun élément n'est sous tension (toutes les commandes doivent se trouver sur la position «arrêt») et que les parois soient suffisamment refroidies.
• Pour obtenir de bons résultats culinaires et d'utilisation, voirlez à ce que votre apparéil soit toujours propre; lors de la cuisson de certaines préparations, les projections gratuites peuvent dégager des odeurs désagréables.
• Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).
• Baissez ou éteignez toujours la flamme d'un brûleur avant de retarder un recipient.
• Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Nettoyez vous appeareil après chaque utilisation, afin de garantir un fonctionnement correct.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

Installation

• Les opérations d'installation et de branchement de votre apparéil doivent être réalisées par un technicien qualifié.
• Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les conditions de réglage de cet apparéil sont inscrites sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

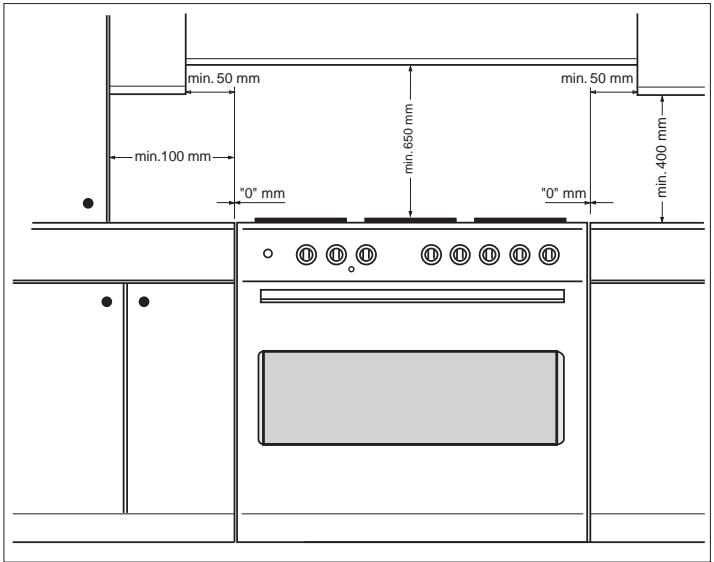

  Assurez-vous que l'appareil est installé dans une piece correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installeréur qualifié ou adressez-vous à la compétie de distribution du gaz de votre région.
• Si le cable d'alimentation doit être remplaced, le remplacement ne doit être effectué que par un technicien qualifié.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
• Les réparations ne doivent être effectuées que par un service après vente qualifiée. Une réparation non conforme peut être la cause de graves dommages.
• L'appareil doit être débranché pendant l'installation ou dans l'eventualité d'une intervention.
• Débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de la cuisine si celle-ci présente une quelconque anomalie.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.

Si vous procédez à la mise à la casse de votre apparéil, mettez hors d'usage ce qui pourrait représentier un danger : par exemple, coupeze le cable d'alimentation au ras de l' apparéil.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avèré nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur votre apparéil, exigez du service après vente les pièces de rechange certifiées Constructeur.

Veuillez tire attentivement ces remarques avant d'utiliser et d'installer cet apparéil. Nous vous remercions de votre attention. Notre responsabilité ne saurait être engagée, en cas de mauvaise utilisation et de non respect des règles de sécurité. Veillez également à respecter scrupuleusement les instructions d'entretien et de nettoyage.

DESCRIPTION DE L'APPAREIL

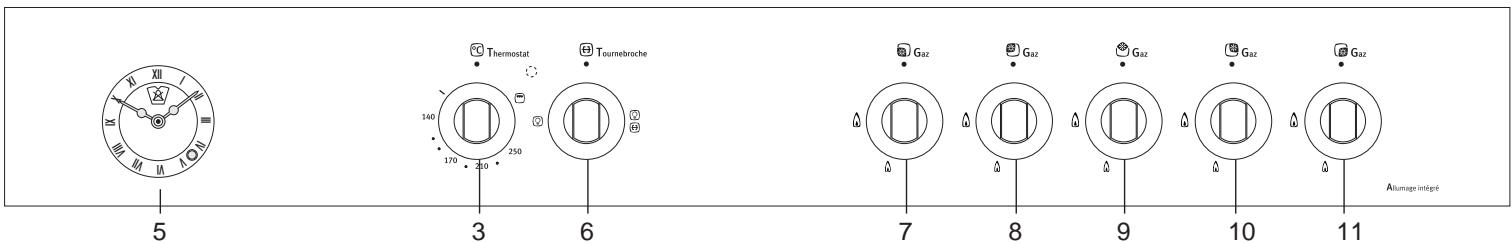

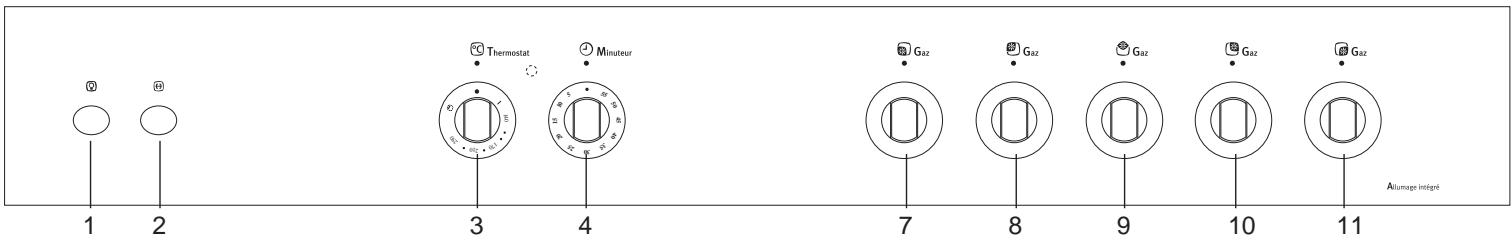

Le bandeau de commande

Modèle G 9701 CCX

Modèle G 9701 CCN

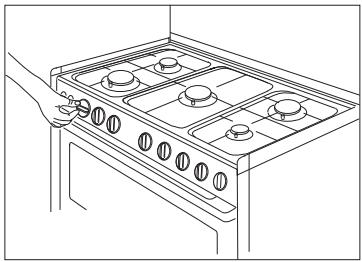

1. Interrupteur éclairage du four
   2.Interrupteur du tournebroche
   3.Thermostat
2. Minuteur
   5.Horloge
   6.Manette du tournebroche éclairage

7.Manette bruleur avant gauche
8.Manette brûleur arrêté gauche
9.Manette bruleur central
10.Manette brûleur arrêté droit
11.Manette brûleur avant droit

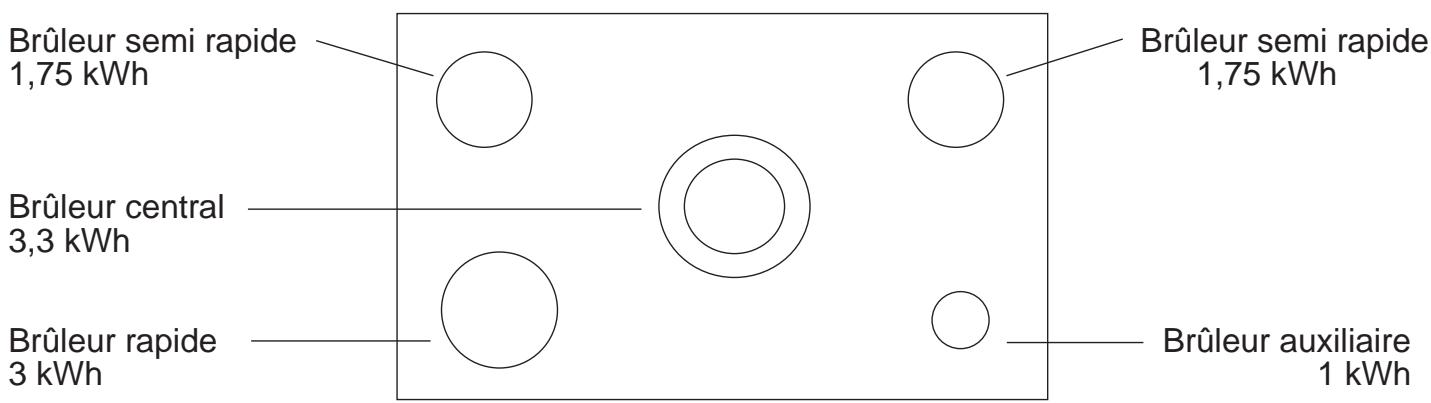

La table de cuisson

CONSEILS AVANT LA PREMIERE UTILISATION

Le four

Premier nettoyage

Enlevez les accessoires et lavez-les à l'eau savonneuse en prénant soin de bien les rincer.

Première opération

Avant la première utilisation de votre four faites-le chauffer une fois a vide afin d'éliminer l'odeur du pepe et les graisses de protection utilisées lors de la fabrication.

Assurez-vous alors que la piece soit suffisamment aérée : VMC (Ventilation Mécanique Contrôle) en fonctionnement ou fenêtre ouverte.

Comment professionnel?

1. Enlevez tous les accessoires du four.
2. Retirez les évventuels autocollants, étiquettes publicitaires,...(sauf la plaque signalétique) qui pourrait se trouver sur la façade de votre apparéil.
3. Chauffez le four en positionnant la manette de commande du four sur la position maximum pendant 45 minutes environ afin d'éliminer l'odeur du calorifuge.

Pendant cette opération, votre apparéil fume. Aéréz convenablement la piece pour limiter les odeurs et le dégagement de fumée.

La porte est chaude pendant et après le fonctionnement du four. Eloignez les jeunes enfants.

Selon le modele, votre apparéil est équipé doit d'un minuteur ou d'une horloge - minuteur.

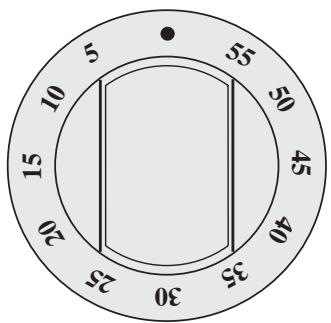

Le minuteur

Le minuteur permet deCHOISIR une durée de cuisson.

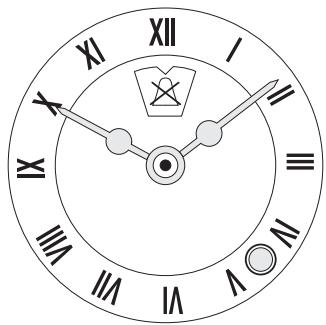

L'horloge / minuteur

L'horloge

Comment utiliser le minuteur

1. Placez le thermostat sur la position désirée selon la cuisson à effectuer.
2. Tournez le minuteur sur la position maximum puis ramenez la manette sur le repère choisi.
3. Àpres écoulement de la durée affichée, une sonnerie retentit mais n'arrête pas la cuisson.
4. Ramenez le thermostat sur la position « arrêt »

Commentmettreàl'heure l'horloge

Pressez et tournez la manette située à droite du cadran de l'horloge pour afficher l'heure du jour.

Relâchez la manette.

Le minuteur

Comment utiliser le minuteur

1. Placez le thermostat sur la position désirée selon la cuisson à effectuer.
2. Affichez le temps nécessaire à la cuisson en tournant, sans la presser, la manette du minuteur (en bas à droite du cadran d'affichage) dans le sens des aiguilles d'une montre jusqu'à la durée désirée.
3. A la fin de la cuisson, un signal sonore retentit mais n'arrête pas la cuisson. Replacez le minuteur sur la position manuelle et ramenez le thermostat sur la position « arrêt »

Si vous désirez utiliser votre four sans l'aide du minuteur, assurez-vous qu'il soit sur la position manuelle

COMMENT UTILISER LA TABLE DE CUISSON

En faisant coïncider le symbole de la manette avec le repère situé sur le bandeau de commande, vous obtiendrez :

Principales positions d'utilisation

Position « Arrêt »
Débit maximum
Débit minimum

Utilisez le débit maximum pour obtenir l'ébullition et le débit minimum pour le mjotage des alimentés ou le maintain en ébullition.

Votre table de cuisson est équipée de brûleurs à sécurité par thermocouple vous garantissant l'utilisation de votre apparéil en toute sécurité :

• Parce qu'il faut maintainir les commandes plusieurs secondes avant que la flamme ne se stabilise, un jeune enfant ne peut allumer les brûleurs en dehors de votre contrôle,
• En cas d'extinction accidentelle de la flamme, le thermocouple stoppe l'échévement de gaz au bout de quelques secondes.

Les brûleurs de table sont équipés d'un allumage intégré à la manette. Il permet d'effectuer l'allumage en actionnant seulement les manéttes de commande des brûleurs.

Pour allumer les brûleurs

• Poussez et tournez à l'inverse des aiguilles d'une montre la manette du brûleur choisi,
• Maintenez la manette en position poussaee jusqu'à l'allumage du bruleur (une etincelle se produit environ toutes les secondes).

Ou

• Présentez une flamme au brûleur après avoir tourné la manette (en cas de manque d'énergie).

• Avec apparition de la flamme, maintenez la manette enfoncée pendant 10 secondes environ pour activer la sécurité de table (thermocouple).

• Relâchez la manette, le brûleur reste allumé. Si le brûleur s'eteint, renouvelez l'opération en maintainant la commande enfoncée 15 secondes.

Pour eteindre les bruleurs

Tournez la manette dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt « ● »

Eloignez les jeunes enfants de l'appareil tant qu'il est de chaud.

Veillez à ne poser sur la table de cuissonaucun object ou aliment susceptible de fondre (ustensiles avec manche en plastique, feuille d'aluminium, aliment contenant du sucre, etc.); en cas d'incident, nettoyez immédiatement.

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou laGRAisse pourrait facilement s'enflammer par suite d'une surchauffe.

Toutes les positions de fonctionnement doivent être choisisés entre les positions maximum et minimum et non pas entre les positions maximum et arrêt.

COMMENT UTILISER LE FOUR

Le four est équipé d'un brûleur gaz à la sole et d'un grill électrique à la voûte.

Le four peut être utilisé en cuisson traditionnelle ou en grill. Ces deux modes ne peuvent être utilisés simultanément.

Le brûleur de four est équipé de sécurité à thermocouple. Dans le cas d'une extinction accidentelle de la flamme (courant d'air violent, débordement important d'un liquide,...), une sécurité par thermocouple coupera l'alimentation en gaz du four.

Pour passer de la cuisson traditionnelle à la cuisson au grill, il est nécessaire d'etreindre le brûleur du four puis d'allumer le grill.

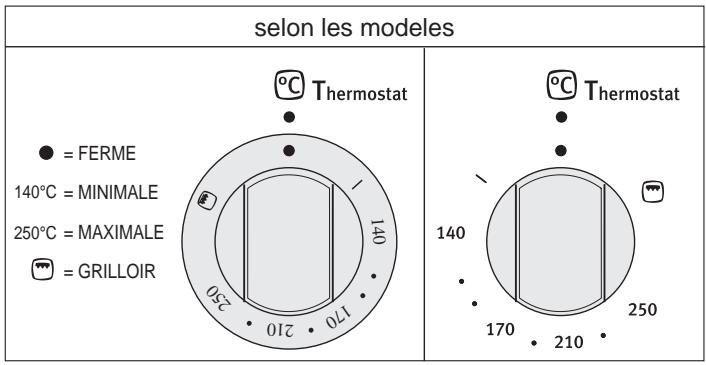

Le thermostat/Commandedurgril

Il permet deCHOISIR LA TEMPERATURE DE cuisson appropriée et demettre en fonctionnement l'élément gril.

Définition des symboles :

: Position « Arret »

Plage de températures du four

Position Grill

Le brûleur de four est équipéd'un allumage intégré à la manette.

Il permet d'effectuer l'allumage en actionnant seulement le thermostat.

Pour allumer le brûleur de four

1. Ouvrez la porte.
   Poussez et tournez à l'inverse des aiguilles d'une montre la commande de four,
2. Maintenez la commande en position poussée jusqu'à l'allumage du brûleur

Ou

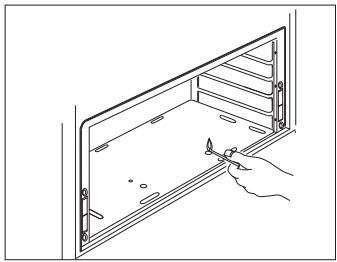

1. Présentez une flamme au brûleur après avoir tourné la commande (en cas de manque d'énergie électrique).
2. ÀpRES apparition de la flamme, maintenez la commande enfoncée pendant 10 secondes environ pour activer la sécurité de four (thermocouple) et vérifiez la présence de la flamme par l'orifice à l'avant de la sole.

Relâchéz la commande, le brûleur reste allumé. Fermez alors la porte du four. Si le brûleur s'éteint, renouvelez l'opération après une minute minimum en Maintenant la commande enforcée 15 secondes.

Pour eteindre le bruleur de four

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position « Arrêt ».

Levoyant defonctionnement (selonmodele)

Cevoyant s'allume lorsquelgril,le tournebroche ou l'éclairage est en fonctionnement.

L'éclairage

Cette touche ou cette position (selon modulo) est à utiliser lorsqu'elles vous souhaitez éclairer le four.

La port est chaude pendant et apres le fonctionnement du four.Eloignez les jeunes enfants.
Ne placez jamais des plats ou une feuille d'aluminium directement en contact avec la sole.

Les cissons au grill

Les parties accessibles peuvent etre chaudes lors de l'utilisation du grill. Eloignez les jeunes enfants.

L'utilisation du grill doit être faite porte entrouverte et sous votre surveillance. Il est également nécessaire demettre en place l'écran de protection des manettes (fig. A).

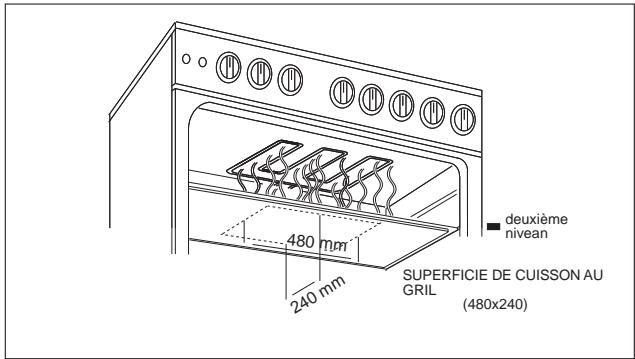

La cuisson se fait par rayonnement. Seul l'élement chauffant supérieur fonctionne.

Le grill sert à griller les pièces de viande (côte de bœuf, côtes de porc, etc.) qui restent moelleuses, à dorer les toasts ou à gratiner des plats déjà cuits et chauds de préférence (gratin de pâtes, etc.).

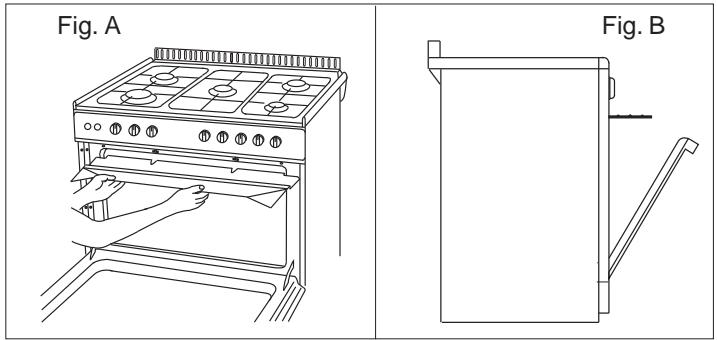

Mise en place de l'écran de protection des manettes

1. Ouvrez la porte du four.
2. Fixez l'écran de protection des manettes.
3. Refermez la porte delicatement en la laissant entrouverte.

Retrait de l'écran de protection des manettes

1. Ouvrez la porte du four.
2. Dégagez l'écran de protection des manettes de la façade du four.

Pendant et après le fonctionnement du grill, l'écran de protection des manettes est chaud.

Les grillades

1. Préparez la pierce à griller et placez-la directement sur la grille support de plat.
   Installez l'écran de protection
2. Positionnez le thermostat sur la position gril.
3. Glissez la grille support de plat dans le gradin supérieur et la l'échefrite dans le gradin inférieur.
4. Fermez délicatement la porte sur l'écran de protection (fig. B).
5. Lorsque la première face est dorée, returnez la pièce sans la piquer pour éviter de lui faire perdre son jus.
6. Faites griller la deuxieme face.
7. Salez en fin de cuisson.

Le temps de cuisson doit être déterminé par l'épaisseur de la pierce à griller et non par son poids.

Les gratins

1. Installez l'écran de protection et laissez la porte entrouverte. Positionnéz le thermostat sur la position gril.
2. Placez le plat sur la grille support et glissez l'ensemble dans le gradin supérieur.
3. Fermez délicatement la porte sur l'écran de protection (fig. B).
4. Laissez le mets exposé quelques minutes au rayonnement du gril.

Plus la préparation sera proche de l'élement rayonnant, plus le « grattinage » sera rapide.

Vérifiez après l'utilisation du four que le thermostat est sur la position « Arrêt ».

Les cuissons au tournebroche

La broche et son support sont très chauds après la cuisson. Utilisez des gants thermiques de cuisine.

Les parties accessibles de la cuisine ne peuvent etre chaudes lors de l'utilisation du tournebroche. Eloignez les jeunes enfants.

L'utilisation du tournebroche se fait porte entrouverte avec l'écran de protection mis en place et sous votre surveillance.

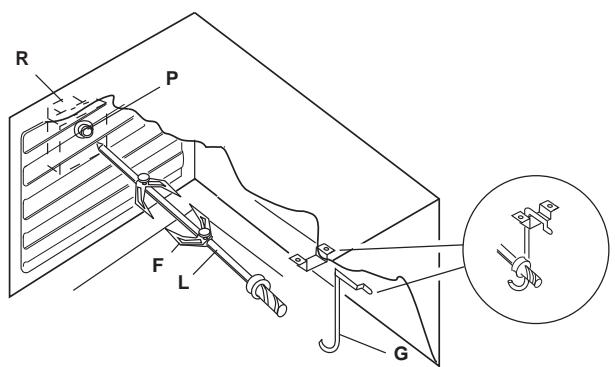

Comment utiliser le tournebroche

1. Enfilez une fourchette (F) sur la broche (L) puis la piece à roirir en veillant à cequelle soit bien centree.
2. Enfilez ensuite la seconde fourchette (F).
3. Bloquez les fourchettes à l'aide des vis.
4. Enfilez la pointe de la broche dans l'orifice d'entrainment (P) du moteur (R).
5. Posez la broche (L) sur le support (G).
6. Positionnez la l'échefrite dessous et versez-y toujours un peu d'eau.
7. Installez l'écran de protection des manettes.
8. Refermez la portec delicatement sur I'ecran de protection des manettes.
9. Selon le modele, tournez la manette du tournebroche sur la position correspondante ou appuyez sur la touche tournebroche.
10. Vérifiez que la broche tourne.

Pour sortir la piece

1. Selon le modele, mettez la manette du tournebroche sur la position « Arrêt » ou appuyez de nouveau sur la touche tournebroche.
2. Sortez l'ensemble support-broche du four.

Vérifiez après l'utilisation du four que le thermostat est sur la position « Arrêt ».

CONSEILS D'UTILISATION: LA TABLE DE CUISSON

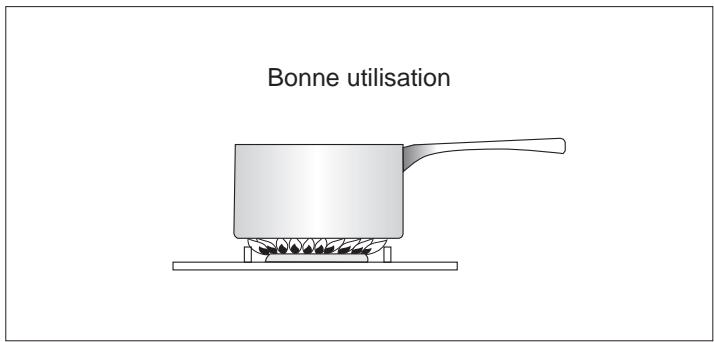

Choix des recipients

Choisissez toujours un réseau à fond bien plat et proportionné au diamètre du brûleur utilisé.

Si vous utilisez un écipient à large fond (stérisateur, lessiveuse, bassine à confiture, couscousser,...), placez-le légèrement décalé vers l'arrière de la table de cuisson de telle sorte que la base du écipient ne dépasse pas le bord avant de la table, ceci évite le débordement des flammes et une surchauffe au niveau du bandeau de commandes.

Pour un bon allumage de vos brûleurs

Veillez à garder les couronnées des brûleurs en parfait état de propre, leurs encrassement pourrait être la cause d'un mauvais allumage gaz.

Si vous avez démontré les brûleurs pour les nettoyer, assurez-vous avant l'allumage que les couronnés et les chapeaux soient:

• correctement mis en place,
• parfaitement secs.

Conseils d'utilisation

La table de cuisson est donc pour l'utilisation exclusive de récipients à fond plat.

CONSEILS D'UTILISATION : LE FOUR

Le préchauffage se fait sur la position可以选择 pour la cuisson pendant 10 minutes environ.

Conseils pratiques

Ne placez jamais le papier d'aluminium directement en contact avec le bas de votre four, ici entrainerait une détiéroration de l'émail.

Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.
- Piquez la peau des volailles et saucisses à l'aide d'une fourchette, avant cuisson. Vous éviterez que la peau ne gonfle et n'éclate sous l'effet de la chaleur.
- Laissez le moins de barde possible autour de vos rôts pour réduire les projections et obtenir un mets moins riches enGRAISS.

Conseils pratiques

Ne placez jamais le papier d'aluminium directement en contact avec le bas de votre four, ici entraînerait une détiéroration de l'émail.

Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.
- Piquez la peau des volailles et saucisses à l'aide d'une fourchette, avant ciisson. Vous éviterez que la peau ne gonfle et n'éclate sous l'effet de la chaleur.
- Laissez le moins de barde possible autour de vos rôts pour réduire les projections et obtenir un mets moins riches enGRAISS.

En plus des accessoires fournis avec votre cuisinière, nous vous conseillons de n'utiliser que des plats, des moulés à gâteaux,...résistant à de haute températures (suivez les instructions des fabricants).

Votrecuisiniereestequipee：

• d'une grille support de plat

Elle permet de poser les plats (rotis, gratins, les moulés à pâtisserie, etc.), ainsi que les grillades. Notre plat doit être centré sur la grille.

• d'une lèchefrite

Elle est utilisée pour recueillir le jus des grillades. Elle n'est pas prévue pour être utilisée comme plat de cuisson. Lorsque vous n'utilise pas la lèchefrite veiliez à la retirer du four.

• d'un tournebroche
• d'un écran de protection des manettes

Choix des recipients

L'épaissur, la conductibilité et la couleur des recipients influencent les résultats culinaires.
- Pendant la cuisson, certaines préparations augmentent de volume, par conséquent,CHOISSEZ vos réciPIENTS de maniere à ce que la préparation crue laisse le tiers supérieur du moule libre.
Pour prévenir les projections graisseuses trop importantes, utilisez pour la cuisson des roits et des volailles, des plats à bords hauts ou des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la piece à rôtir.
- Réservez les plats en verre à feu pour vos gratins et vos soufflés.
- Ajoutez les matieres grasses un peu avant la fin de la cuisson.

Pour réaliser des économies d'énergie

• Prenez l'habitude d'éteindre votre four quelques minutes avant la fin de la cuisson. Pendant ce laps de temps, n'ouvre pas la porte, la cuisson se terminera grâce à la chaleur accumulée dans le four.
• Faites se succeder plusieurs cuissons, vous economiserez l'énergie nécessaire au préchauffage du four.

Influence des recipients sur les résultats de cuisson

Sachez que :

A) L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préservent l'humidité des alimentés. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des Gratis, des roits.
B) La fonte émaillee, le fer étamé, le verre et la porcelaine à feu, les recipients, avec interieur anti-adhesif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des alimentes. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Vous constatez	Que faire ?
Dessous trop pâtepas assez cuitou dessus trop foncé	prénez un mouledu type Boudescendez le mouled'un niveau
Dessous trop foncé,trop cuitou dessus trop clair	prénez un mouledu type Aouremontez le mouled'un niveau

ENTRETIEN ET NETTOYAGE

Avant de procéder au nettoyage, assurez-vous que toutes les manettes sont sur la position « arrêt», que l'appareil est complètement refroidi, que la prise de courant est débranchée ou l'interrupteur principal déconnecté.

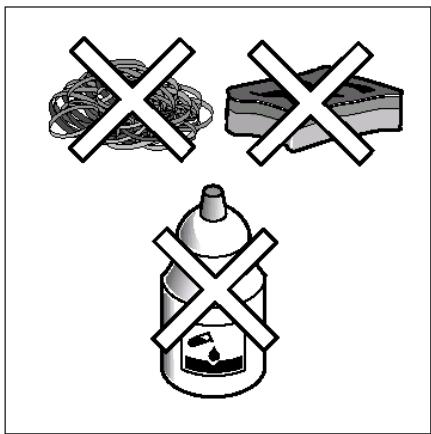

N'employez jamais de produits abrasifs ou caustiques, ni d'éponges avec gratoir pour procéder au nettoyage de votre apparéil.
Notre responsabilité ne saurait etre engagée, en cas de dommages dus à un entretien incorrect de votre table de cuisson.

Nettoyage de la table de cuisson

Après chaque utilisation, passez une éponge imbibée d'eau tiède et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et séchez avec un chiffon doux. En cas de débordement, mouillez et laissez détrempier mais ne grattez pas et n'utilise jamais de produits abrasifs ou caustiques qui risqueraient de rayer et d'endommager la surface.

Les brûleurs (chapeaux et couronnnes)

Lavez les chapeaux avec de l'eau chaude et un détergent doux.

N'employez jamais d'eau vinaigree.

Veillez à garder les couronnes de brûleurs en parfait état de propre, leur encrassement pouvant être la cause d'un mauvais allumage.

Assurez-vous avant l'allumage que les couronnes et les chapeaux sont bien en place et parfaitement secs.

Les grilles

Lavez-les à l'eau chaude additionné d'un détergent doux. Utilisez un produit légèrement abrasif.

Bandeau de commande, manettes, logement de rangement, façade et parois latérales de l'appareil

Utilisez une éponge humide additionnelle d'eau savonneuse. Rincez et séchez soigneusement. N'utilisez enaucun cas de produits abrasifs.

Les apparêils en acier inox doivent être nettoyés avec des produits spéciaux pour acier inox vendus dans le commerce. Ces détergents doivent être appliqués à l'aide d'un chiffon doux.

Nettoyage du four à émail catalytique

Principe

Les parois de votre four (sauf la sole) sont recouvertes d'un émail spécial, poreux.

Vou le reconnaîtrez par son aspect mat et rugueux au toucher. Il absorbe et détruit les projections grasses sous l'action de la chaleur.

Entretien

Lors des cuissons provoquant beaucoup de projections grasses (volailles, grillades,...), la durée ou la température ne sont pas toujours suffisantes pour éliminer toutes les graisses. Dans ce cas à la suite de la cuisson, retirez tous les accessoires du four (grille, l'échefrite), placez le thermostat sur le repère maxi puis laissez chauffer à vide 45 minutes sans les accessoires, ensuite placez le sélecteur sur la position « grill » pendant 5 minutes. Si vous réalisEZ cette opération à partir d'un four froid, comptez 60 minutes de nettoyage.

Ne projetez pas de produits nettoyants sur les surfaces recouvertes d'email catalytiques.
La portedou four est plus chaude que d'habitude lors du nettoyage, eloignez les jeunes enfants.
N'utilisez pas les brûleurs de table pendant le nettoyage.

La sole est en émail non auto - dégraissant, brillant et lisse au toucher, le nettoyage est « manuel ».

En cas de débordement sur la sole, nettoyez-la à l'aide d'une éponge et d'un détergent doux.

Nous vous recommendons de ne jamais utiliser d'éponge métallique, de produits abrasifs, de détergents, d'objets tranchants, tels que couteaux, grattoirs, qui rendraient l'émail définitivement inefficace.

Nettoyage des accessoires

Lavez-les à l'eau savonneuse en prénant soin de bien les rincer et de les essuyer.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Nous you rmandons vivement de faire les verifications suivantes sur voite cuisiniere avant d'appeler vore service apres vente. Il se peut que le probleme soit simple et que you puissiez y remedier you meme.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après vente.

Symptômes	Solutions
Aucun brûleur ne s'allume	Vérifiez que : - l'arrivée de gaz est ouverte, - la position du tuyau gaz est correcte, - la bouteille de gaz ou la cuve n'est pas vide.
Un brûleur de table ne s'allume pas.	Vérifiez que : - l'ensemble du brûleur de table est correctement remonté, - le brûleur n'est pas mouillé.
Les résultats de cuisson ne sont pas satisfaisants.	Vérifiez que : - le thermostat est correctement positionné, - la durée de cuisson est adaptée, - la grille est bien positionnée dans le four, - le réseau de cuisson est bien adapté.
Le four fume	Vérifiez que : - le four ne nécessite pas de nettoyage, - la préparation ne déborde pas, - il n'y a pas de projections excessives de graisse/jus sur les parois du four.
Le four ne fonctionne pas	Vérifiez que : - l'appareil n'est pas débranché - il n'y a pas une coupure d'électricité - les fusibles sont en bon état et n'ont pas disjoncté.

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entiere initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

SERVICE APRES-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avéré nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur votre apparéil, exigez du Service Àpres Vente les Pièces de Rechange certifiées Constructeur.

PLAQUE SIGNALETIQUE

En appelant un Service Àpre s Vente, indiquez-lui le modèle, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalé tique située sur votre apparéil.

A L'ATTENTION DE L'INSTALLATEUR

Consignes de sécurité

• Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.
• Cet apparéil doit être installé uniquement dans un local suffisamment aéré.
• Les conditions de réglage de cet apparéil sont inscrites sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Voiture appliceil doit être installé comme indiqué au chapitre « INSTALLATION », et les distances minimales entre l'appareil et les parois de tous les meubles doivent être respectées. L'appareil ne doit pas être installé sur un socle.
• Àprous l'installation, la prise de courant doit être accessible.
• Les parois adjacentes à la cusinière doivent être soit en une matière résistant à la chaleur, soit revêues d'une telle matière.

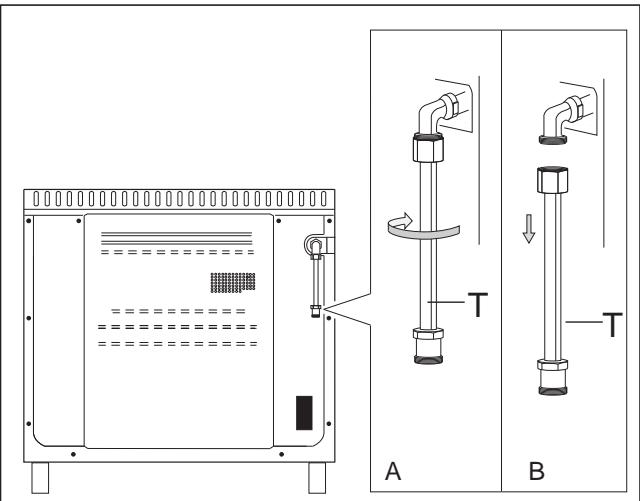

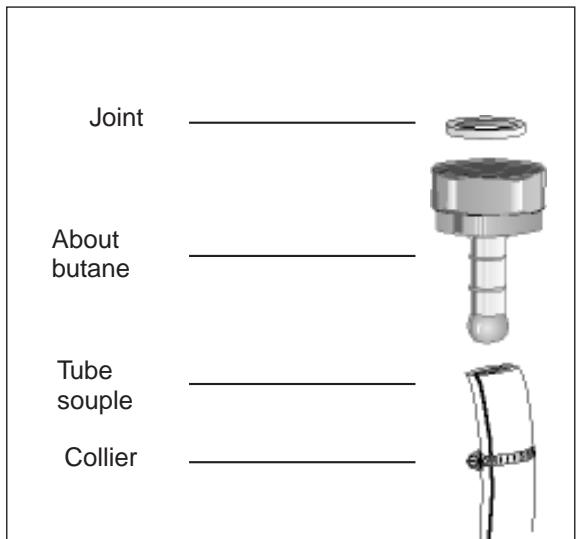

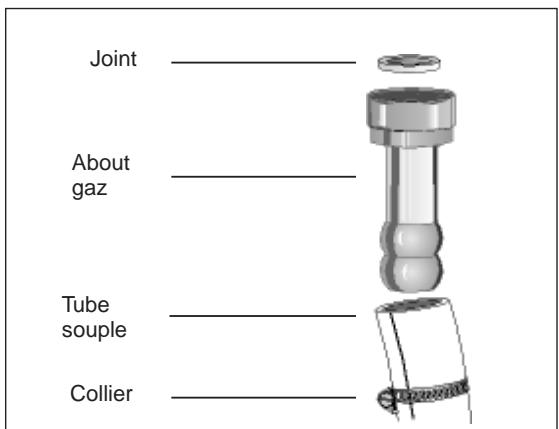

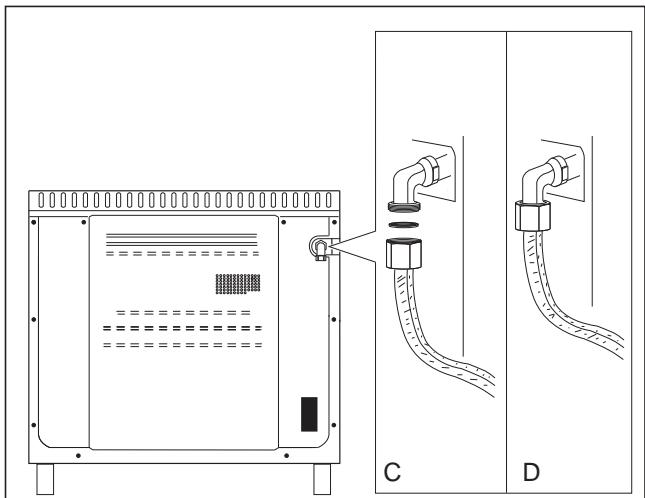

Raccordement à un réseau gaz

• Vérifiez que le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appareils de l'installation (consultez votre compétie de distribution du gaz).
• Vérifiez que tous les raccords sont étanches.
• Installez un robinet de barrageage visible et accessible.
• Si vous utilisez un tube couple, il doit être visible et accessible sur toute sa longueur et ne doit pas passer derrière l'appareil.
• Changez le tube souse un peu avant la date d'expiration indiquée sur celui-ci.

Raccordement electrique

Verifiez que :

la puissance de l'installation est suffisante,
les lignes d'alimentation sont en bon etat,
le diamètre des fils est conforme aux régles d'installation,
- l'installation fixe compte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

L'installation et l'entretien doivent être effectuels par un professionnel qualifié conformément aux textes réglementaires et règes de l'art en vigueur, notamment :

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).Verifiez que la prise de terre est conforme aux reglements en vigueur.

■ Arrêté du 2 août 1977

Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquifiés à l'intérieur des batiments d'habitation et de leurs dépendances.

Norme DTU P 45-204

Installation de gaz (anciennement DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
■ Règlement Sanitaire Départemental.
Norme NF C 15-100. Installations électriques à basse tension.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

CHARACTERISTIQUES TECHNIQUES

Classe 1

Appareil isolé

La table de cuisson
Grilles de table
Brûleur avant droit	Auxiliaire	1 kW
Brûleur arrière droit	Semi rapide	1,75 kW
Brûleur avant gauche	Rapide	3 kW
Brûleur arrière gauche	Semi-rapide	1,75 kW
Brûleur central	Triple couronne	3,3 kW
	ultra rapide

Accessoires	Grille L'échefrite Tournebroche Ecran de protection des manettes
Dimensions	Hauteur 850 Largeur 900 Profondeur 600

Le four

Four	Gaz
Puisance du brûleur four	4300 W
Gril	Electrique
Puisance du grill	2800 W
Eclairage de four	Ampoule 15 W type E14
Nettoyage	Catalyse

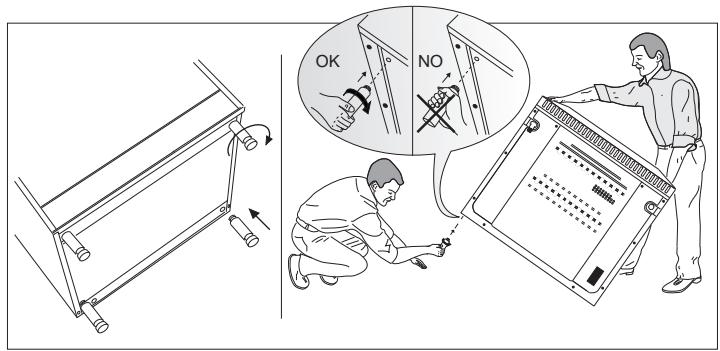

INSTALLATION

Emplacement

L'emballage et les revêtements en plastique retirés, installez la cuisine dans un endroit sec et aéré. Elle doit être éloignée des rideaux, papiers, alcohol, essence, etc.).

L'appareil doit être posé sur un sol résistant à la chaleur.

N'installez pas l'appareil sur un socle.

Cette cusinière est de classe « 1 » en ce qui concerne la protection contre la surchauffe des surfaces environnantes. Respectez une distance de 2 cm par rapport aux parois laterales des meubles. Ces meubles ne doivent pas dépasser la hauteur de la table de la cusinière.

Le revêtement du meuble doit supporter des températures minimum de 90^ .

Montage des pieds

La cuisine est munie de pieds à visser respectivement sur les coins arrêté et avant de la cuisine.

Aération de la piece

La combustion du gaz est possible grâce à l'oxygène de l'air (2 m³ air/h × Kw de puissance installé - reportez-vous à la plaque signalétique de votre apparéil).

Il est donc nécessaire que cet air soit renouvelé et les produits de combustion soient évacués.

Raccordement gaz

Le système d'arrivée du gaz doit être réalisé

conformément aux réglementations locales en vigueur.

Votre cuisine est livrée pour fonctionner au type de gaz indiqué sur la plaque signalétique (placee dans le tiroir inférieur de I' appareil).

Il peut s'avérer nécessaire de passer de l'utilisation d'un gaz à un autre. Dans ce cas, il faut effectuer les opérations décrites ci-après.

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau n°2.

Si l'appareil est alimenté en gaz Butane ou Propane, vérifie que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

Choix du tuyau ou tube pour un apparéil isolé ( classe 1)

1. Pour les gaz distribués par réseau :

Tube couple

• Utilisez un tube souple en caoutchouc d'une longueur maxi de 1,50 m et de 15 mm de diamètre interieur monte avec son about gaz.
• Veillez à l'enforcer suffisamment et à le fixer avec un collier (figure 1).

Tuyau flexible à embouts mécanique longueur maxi 1,50 m (figure 2)

ATTENTION

Pour le raccordement gaz avec le tuyau flexible (à embouts mécaniques fig.2), il est nécessaire de démonter le tube T selon la figure 3 A-B.

• Nous recommendons l'emploi d'un tuyau flexible normalisé d'une longueur mini de 1m ; dont la longueur est àCHOISIR en fonction de la position du robinet de barrage.

Fig. 1

Fig. 2

• Raccordez une extrémité du tuyau flexible au robinet de barrageage, puis, avant de positionner l'appareil entre les meubles, raccordez l'autre extrémité directement au coude de la rampe (fig 4 C-D) en intercalant un joint.
  Positionné z'appareil en vérifier que la boucle formée par le tuyau flexible se développement dans le vide sanitaire du meuble adjacent.

Tuyau rigide

• Un tuyau rigide avec écrou.

2. Pour les gaz butane propane en bouteille ou en cuve :

• Nous vous recommendons l'emploi d'un tuyau flexible normalisé d'une longueur minimum de 1 m; cette longueur est àCHOISIN en fonction de la position du raccordement à l'alimentation gaz.
  Pour les installations ancienne et en butane, vous pouvez utiliser un tube souple en caoutchouc d'une longueur maxi de 1,50 m et de 6 mm de diamètre interieur, monté avec l'about spécial butane.
• Veillez à l'enforcer suffisamment et à le fixer avec un collier à chaque extrémité (figure 5).

Pour l'achat des tuyaux

• Tube souple en caoutchouc : il doit être marqué NF GAZ.
• Tuyau flexible : il doit être conforme à la norme NF D 36 121 ou NF D 36 103 ou NF D 36 107.

Raccordement electrique

Important

!quelque soit le mode de raccordement, l'appareil doit etre relié à la terre conformément aux règlements en vigeur prescriptions de la norme NF C 15.100 et aux règlements en vigeur.Notre responsabilité ne saurait etre engagee en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte.

Capacité du fusible : 16 A.

Remarque :

Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour étabir la puissance du fusible.

Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le conducteur de mise à la terre jaune-vert ne doit pas être coupé par l'interrupteur.

Le cable d'alimentation sera positionné de façon à ce qu'en aucun point sa température n'excède 50^ à la température ambiente.

Avant de procéder au branchement, vérifiez que :

• les fusibles, ainsi que l'installation électrique domestique, sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique),
• la prise ou le disjoncteur omnipolaire utilisé pour le branchement est facilement accessible lorsque l'appareil est installé.

Pour les différents cas de branchement, reportez-vous au tableau n°1.

Avant de faire le branchement, il est vivement recommende de repérer phase(s), neutre et terre sur le réseau.

Si le cable d'alimentation doit être changé, il ne doit être remplaçé que par un professionnelnel qualifié.

Fig. 3

Fig. 4

Fig. 5

Tableau n01

	Type de branchement	Monophasé
A	Raccordement du cable sur la plaque à bornes	1 2 3 4 5 L1 N PE
	Tension au réseau	230 V
	Tension des éléments chauffants	230 V

REEMPLACEMENT DE L'AMPOULE D'ECLAIRAGE DU FOUR

Avant de procéder au changement de l'ampoule d'éclairage du four, voirlez à ce que toutes les commandes soient sur la position Arrêt « ● »

Débranche l'alimentation électrique de l'appareil. Assurez-vous aussi que l'intérieur du four soit froid.

L'ampoule est située au fond du four.

Pour changer l'ampoule, retirez le verre de protection.

Cette ampoule de 15 W, de type culot à vis E14 (230/240 V) est une ampoule spéciale « chaleur » résistant à une température de 300^ . Elle vous sera fournie sur demande par le Service ÀpRES Vente de votre magasin vendeur.

CHANGEMENT DE GAZ

Votre cuisinière est prévue pour fonctionner en gaz naturel, propane ou butane. Elle n'est pas prévue pour fonctionner avec de l'air butané ou propané.

Pour changer le type de gaz, il est nécessaire de :

• changer les injecteurs (table et four),
• modifier les réglages de début réduit (table et four),
• vérifier le mode de raccordement gaz.

Collez l'étiquette autocollante fournie avec l'appareil (pochette injecteurs) correspondant au type de gaz utilisé.

TABLEAU N° 2 DES INJECTEURS

Gaz	Brûleur	injecteur (1/100mm)	puissance minimum	puissance nominale (kW)
G20 20 mbar	Auxiliaire	72	0,33	1,00
G25 25 mbar	Semi rapide	97	0,48	1,75
Gaz naturel	Rapide	115	0,75	3,00
	Ultra rapide	128	1,30	3,30
	Four	150	1,40	4,30
G30 28-30 mbar	Auxiliaire	50	0,33	1,00
Butane	Semi rapide	65	0,48	1,75
G31 37 mbar	Rapide	85	0,75	3,00
Propane	Ultra rapide	93	1,30	3,30
	Four	100	1,40	4,30

Remplacement des injecteurs de table

Chaque apparéil est muni d'un jeu d'injecteurs pour chaque type de gaz. Le diamètre de l'orifice de chaque injecteur est indiqué sur l'injecteur.

Pour remplacer les injecteurs de table

1. Retirez les grilles.
2. Retirez les brûleurs et les chapeaux.

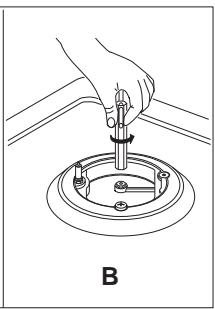

   3.Retirez l'injecteur et remplacez-le par celui approprié au nouveau type de gaz utilisé (voir tableau n°2).

Réglage du ralenti des brûleurs de la table

1.Allumez chacun des bruleurs.
2.Tournez les manettes jusqu'à la position minimum.
3.Retirez les manettes.

Alimentation en gaz naturel

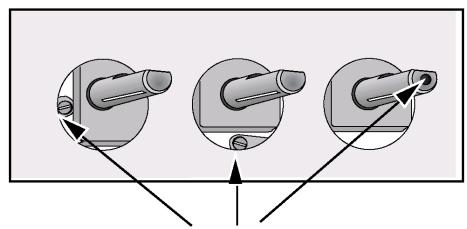

Agissez sur la vis de réglage (selon le modele) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane

Vissez à fond la vis (selon le modele), celle-ci étant déjà prévue pour assurer le débit minimum. Contrôlez en tournant la manette de la position de débit minimum et vice versa, que la flamme ne s'eteint pas.
Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.
4.Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Remplacement de l'injecteur de four

Pour remplacer l'injecteur de four

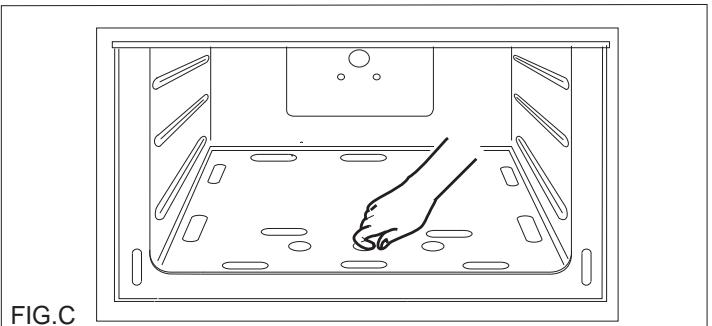

1. Retirez la sole du four (Fig. C).

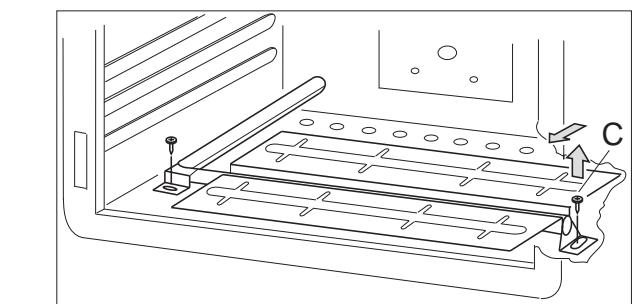

2. Retirez le brûleur du four après avoir retire la vis C. (Fig. D).

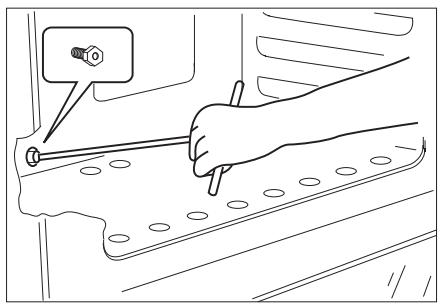

3. Remplacez l'injecteur (Fig. E).
4. Remontez l'ensemble enPNANT soin de fixer correctement le bruleur de four dans sa position d'origine.

Réglage du ralenti du brûleur de four

1. Retirez la sole.
2. Allumez le brûleur en plein débit.
3. Fermez la porte du four.
4. Enlevez la manette du thermostat.

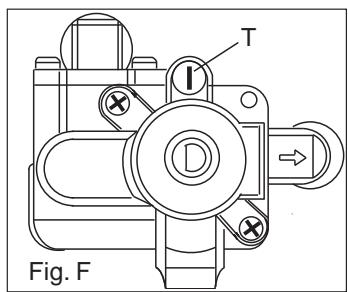

5. Dévissez de 3 ou 4 tours la vis « T » by pass (figure F).
6. Remontez la manette et laissez chauffer le four pendant 15 minutes.
7. Tournez la manette jusqu'à la position minimum.
8. Retirez à nouveau la manette et revissez lentement la vis by-pass en contrôlant la flamme par le hublot de la porte (fermée) jusqu'à ce que la flamme ait une hauteur de 4 mm environ. Il ne faut pas baisser trop la flamme, elle doit être stable, même lorsqu'on ouvre ou ferme la porte, ou lorsque l'on passé de la position maximale à la position minimale.
9. Pour le gaz butane-propane, la vis de réglage doit être visée à fond.
10. Eteignez le brûleur et remontez la sole du four.

Vis de réglage du début minimum

FIG.D

Réglage de l'air primaire du brûleur de four

1. Retirez la sole.

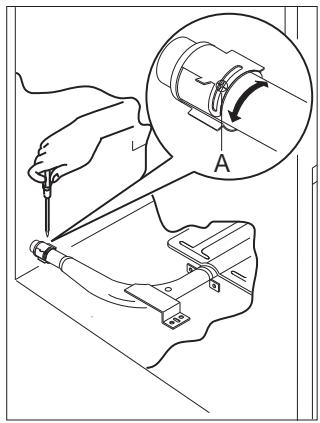

2. Desserrez la vis (A) afin de faire coulisser la bague à la fin du brûleur. De cette façon, on peut augmenter ou réduire l'admission de l'air et obtenir une flamme colorée.

Les flammes ne doivent pas souffler ouprésenter des pointes jaune.

Cet apparéil est conforme aux Directives Communautaires suivantes : 90/683 ; 73/23 (Basse Tension) et modifications successives, 89/336 (Compatibilité Electromagnetique) et modifications successives, 90/396 (Appareil Gaz) ; 93/68 (Directives Générales) et modifications successives.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).En procedant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole prsent sur l'appareil ou sur la documentation qui I'accompagne indique que ce produit ne peut en aucun cas etre traite comme dechet menager. Il doit par consequent et remis a un centre de collecte des dechets charged du recyclage des equipments electriques et electroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des dechets en vigueur dans le pays d'installation.Pour obtenir de plus amples details au suet du traitement, de la recupération et du recyclage de cet apparieil, veuillez yous adresser au bureau competent de voitre commune, a la société de collecte des dechets ou directement a voitre revendeur.

Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS

ARTHUR MARTIN ELECTROLUX

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos games de produits et vous apporte des info pour vous aider dans votrechioin en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparèils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone] (0,15 E TTC/mn)

Fax:[phone]

E-MAIL:[e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone] (0,34 E TTC/mn)

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Pour une vie plus facile.
