Marque	SCHNEIDER
Modèle	SCHD6594AM
Type de produit	Hotte aspirante
Alimentation électrique	220-240 V ~ 50 Hz
Puissance moteur (au rendement maximal)	55,3 W
Débit d'air maximal	278,5 m³/h
Débit d'air au rendement maximal	139,2 m³/h
Pression d'air au rendement maximal	111 Pa
Niveau sonore	67 dB(A)
Éclairage	2 lampes LED de 1,5 W chacune, 73 lux
Consommation annuelle d'énergie	36,9 kWh/an
Indice d'efficacité énergétique	77,9
Efficacité fluidodynamique	7,8
Nombre de vitesses	3 (faible, intermédiaire, élevé)
Type de commande	Électronique à boutons
Filtre anti-graisse	Métallique lavable (nettoyage mensuel)
Filtre à charbon actif	En option (rechargeable)
Distance minimale d'installation	65 cm au-dessus d'une table de cuisson à gaz
Modes d'installation	Évacuation ou recyclage
Consommation en arrêt	0,32 W
Garantie	Garantie limitée (voir notice)

FOIRE AUX QUESTIONS - SCHD6594AM SCHNEIDER

Quelle est la hauteur d'installation recommandée pour la hotte SCHD6594AM ?

La hotte doit être installée à une distance de 65 à 75 cm de la surface de cuisson. Pour les tables de cuisson à gaz, la distance minimale est de 65 cm.

Comment nettoyer le filtre anti-graisse ?

Le filtre anti-graisse métallique doit être nettoyé tous les mois. Utilisez un détergent ménager non abrasif et de l'eau tiède. Ne pas utiliser d'éponges métalliques.

Peut-on utiliser la hotte sans filtre à charbon ?

Oui, en mode évacuation, le filtre à charbon n'est pas nécessaire. En mode recyclage, il est indispensable pour filtrer les odeurs.

Que faire si le moteur ne fonctionne pas mais l'éclairage s'allume ?

Vérifiez que la vantail n'est pas bloquée. Si c'est le cas, enlevez le blocage. Si le problème persiste, le condensateur ou le moteur peuvent être endommagés. Contactez un technicien.

Comment changer l'ampoule de la hotte ?

La source lumineuse est une LED intégrée. Seul un technicien habilité peut la remplacer. Ne tentez pas de la changer vous-même.

La hotte fait un bruit anormal, que faire ?

Vérifiez si le ventilateur est bloqué ou si le moteur est mal fixé. Si le bruit persiste, contactez le service après-vente.

Quelle est la consommation électrique de la hotte ?

La consommation annuelle est de 36,9 kWh. La puissance du moteur au rendement maximal est de 55,3 W.

Comment installer la hotte en mode recyclage ?

Il faut ajouter un filtre à charbon actif (vendu séparément). Suivez les étapes d'installation : alignez le filtre sur le tambour et tournez dans le sens horaire jusqu'au verrouillage.

La hotte ne s'allume pas du tout, que vérifier ?

Vérifiez l'alimentation électrique, le cordon d'alimentation et la prise. Si l'ampoule est endommagée, faites-la remplacer par un professionnel. Consultez le schéma électrique.

Quelle est la garantie de la hotte ?

La garantie ne couvre pas les pièces d'usure (filtres, ampoules) ni les dommages dus à une mauvaise utilisation. Pour plus de détails, consultez le manuel.

MODE D'EMPLOI SCHD6594AM SCHNEIDER

Manuel d'instructions

Veuillez lire attentivement les instructions suivantes avant d'utiliser cet apparéil.

Veuillez conserve rles instructions pour toute future referece.

ATTENTION!

1. Merci d'avoir choses notre hotte aspirante. Veuillez dire attentivement le mode d'emploi avant toute utilisation.
2. Les travaux d'installation doivent etre effectués par un installateur qualifié et compétent.
3. Le fabricant décline toute responsabilité pour tout dommage ou blessure résultat du non-respect des instructions d'installation containues dans le texte suivant.

La hotte aspirante fonctionne sur du 220/240V, 50 Hz.

ALERTE DE SECURITÉ

• Ne permettez jamais aux enfants d'utiliser la machine.
• La hotte aspirante est destinée à un usage domestique uniquement, elle ne convient pas aux barbecues, rôtisseries et autres activités commerciales.
• La hotte aspirante et son filtre doivent être nettoyés régulièrement afin de continuer à fonctionner correctement.
• Nettoyez-la en suivant le mode d'emploi et éloignez-la de tout risque de combustion. Afin

d'éviter tout danger, faites replacer le cordon d'alimentation endommagé par le fabricant, un agent/agréé ou une personne qualifiée.

• Maintenez une bonne circulation d'air dans la cuisine.
• Avant de connecter cet apparéil, vérifie que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplaceé uniquement par un technicien qualifié. Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• La ventilation de la piece doit être ajustée lorsqu'la hotte aspirante est utilisé en même temps que les appareils brûlant du gaz ou d'autres combustibles.
• Les règlements concernant l'évacuation d'air doivent être respectés.
• Cet apparéil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si celles-ci bénéficient d'une surveillance

ou ont reçu les instructions préalables concernant l'utilisation de l'ordinateil, par l'intérimédiaire d'une personne responsable de leur sécurité.

• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'ordinateil.
• Ne mettez pas de flames sous la hotte d'aspiration.
• Elle n'est pas conscience pour être installée au-dessus d'une table de cuisson responsable plus de quatre éléments de cuisson.
• L'air ne doit pas être evacué dans un conduit utilisé pour l'évacuation des fumées provenant d'appareils brûlant du gaz ou d'autres combustibles
• Lorsque la hotte et les apparèils faisant usage d'une énergie autre que l'électricité fonctionnent simultanément, la pression négative dans la piece ne doit pas dépasser 4 bars (4x10⁵ pascals)

• ATTENTION : Les pièces accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec un apparéil de cuisson.

• La source lumineuse contenue dans ce luminaire ne doit être remplaçée que par le fabricant ou son agent de service ou une personne qualifiée similaire.

• Si le cable ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplaçé exclusivement par le fabricant ou son agent de service ou une personne qualifiée同樣aire afin d'éviter tout danger.

RISQUE DE DÉCHARGE ÉLECTRIQUE

• Ne branchez cet apparéil qu'à une prise correctement mise à la terre. En cas de doute, demandez conseil auprès d'un ingénieur qualifié.
• Le non-respect de ces consignes peut entrainer la mort ou préserver un risque d'incendie ou d'électrocution.

• Les instructions doivent indiquer en substance ce qui suit :

• la ventilation de la piece doit être ajustée lorsque la hotte est utilisé en même temps que les apparêils brûlant du gaz ou d'autres combustibles (cela ne s'applique pas aux

appareils qui ne rejettent que de l'air dans la piece) ;

• les détails concernant la méthode et la fréquence du nettoyage ;

• Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions ;

• la distance minimale entre la surface d'appui des récipients de cuisson sur la plaque chauffante et la partie la plus BASSE de la hotte. (Écart entre les récipients sur la plaque de cuisson et la partie la plus BASSE de la hotte). (Lorsque la hotte est située au-dessus d'un的应用i à gaz, cette distance doit être d'au moins 65 cm).

• Les règlements concernant l'évacuation d'air doivent être respectés.

• Les instructions d'installation des hottes aspirantes avec des enceintes métalliques accessibles de classe II doivent inclure des détails indiquant l'emplacement et les longueurs maximales autorisées pour toute vis de fixation ou de montage ou tout autre dispositif de fixation PENÉTRANT dans la hotte pour fixer un accessoire tel qu'un raccord de conduit.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'objet.

Le nettoyage et l'entretien par l'usage ne doit pas etre effectués par des enfants sans surveillance.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, ou son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

• Seul un technicien habilité peut changer la lampe en cas de panne.

CHARACTERISTIQUES :

1. La hotte utilise des matériaux de haute qualité et son design est épure.
2. Equipé d'un puissant moteur électrique à faible bruit et d'unvantail centrifuge, il produit une forte aspiration pour un faible bruit. Son filtré à graisse est antiadhérêt et son nettoyage facile.
3. La commande de circuit imprimé à basse tension isolée, avec une entrée 12 VCC, rend l'éclairage plus sûr.
4. La construction spéciale de la soufflerie et la conception de collecteur d'huile font que toute saleté est absorbée instantanément.

INSTALLATION :

1. La hotte peut être installée en mode évacuation ou en recyclage.

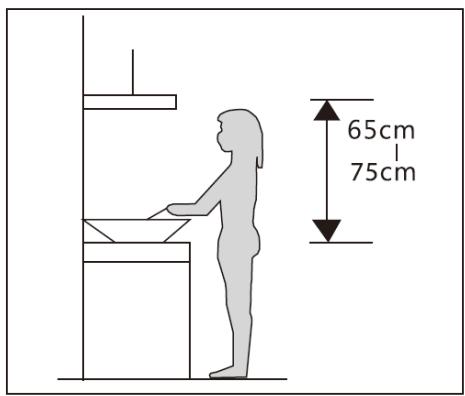

2. La hotte doit être placée à une distance de 65 à 75 cm de la surface de cuisson pour un fonctionnement optimal. (Voir l'illustration 1)

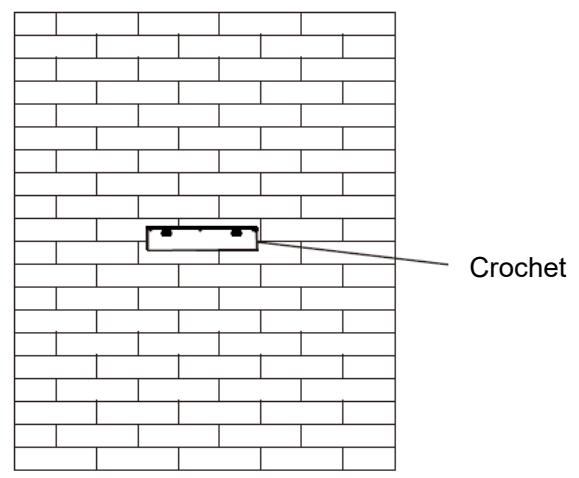

3. Installez le crochet à un endroit approprié une fois que vous avez déterminé la hauteur d'installation, et maintenez l'alignement.
4. L'extérieur de la cheminée doit être fixé de manière à être réglable librement en hauteur. (Voir l'illustration 2)

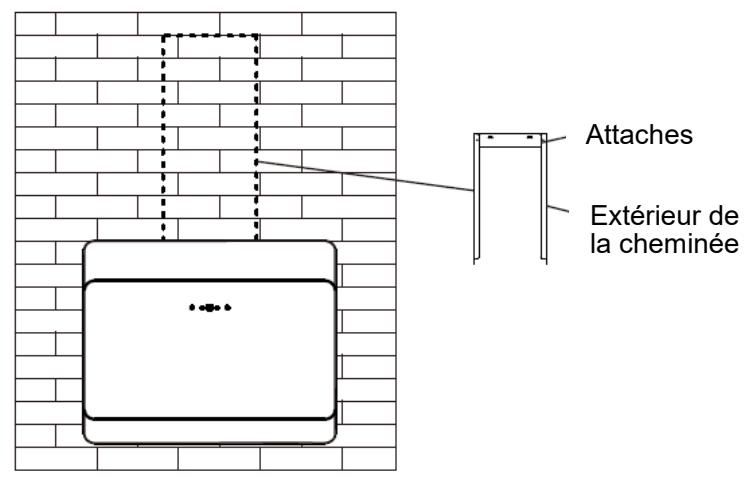

5. Accrochez la hotte sur la plaque de la hotte et fixez la cheminée avec 4 vis.

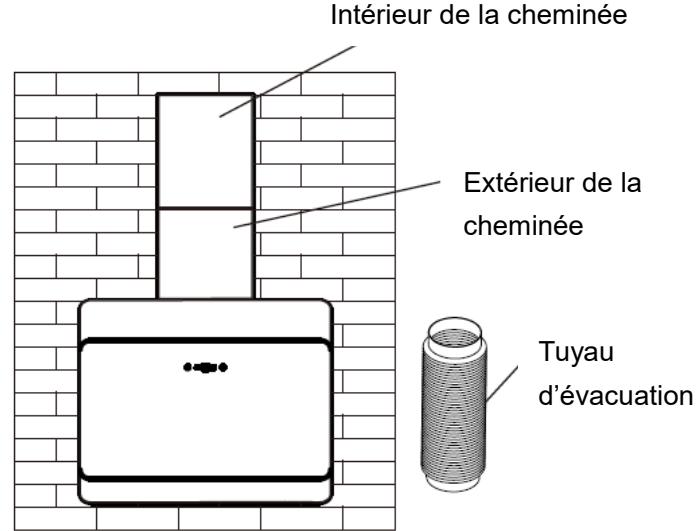

6. Placez l'extérieur de la cheminée et fixez-la avec le support de cheminée. (Voir l'illustration 3)
7. Enfin, fixez la cheminée extérieure au mur. (Voir l'illustration 4)

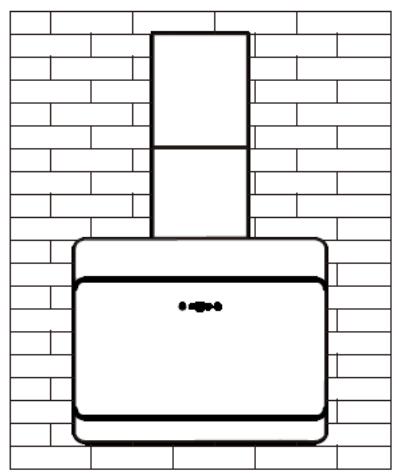

8. Ajustez la hauteur de l'intérieur de la cheminée à la position désirée, élargissez légèrement la cheminée extérieure et vissez. (Voir l'illustration 5)

Illustration 1

Illustration 2

Illustration 3

Illustration 4

Illustration 5

INSTALLATION :

1. Avant l'installation, assurez-vous que l'endetroit est propre afin d'éviter l'aspiration de restes de bouts de bois cassé et de poussière.
2. Elle ne peut pas partager le tube de ventilation d'air d'un autre apparéil tel qu'un tuyau à gaz, un tuyau chauffant et un tuyau d'air chaud.
3. La courbure du tuyau de ventilation doit être supérieure à 120^ , parallèle ou au-dessus du point de départ et doit être raccordée au mur extérieur.

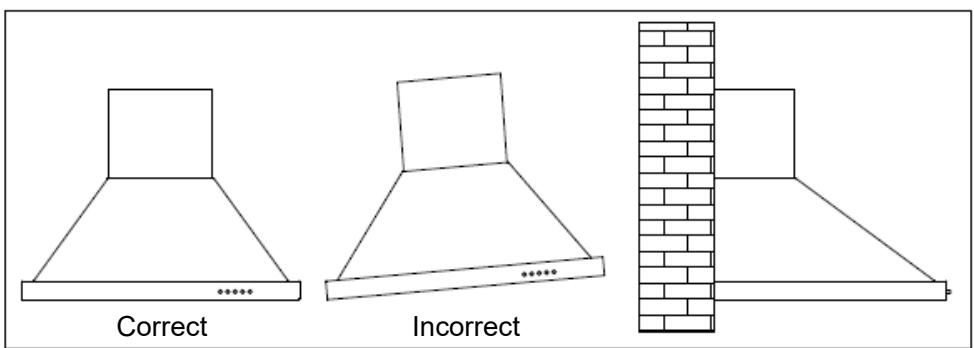

4. ÀpRES l'installation, assurez-vous que l'extracteur est horizontal pour éviter la collecte de graissé à une extrémité.

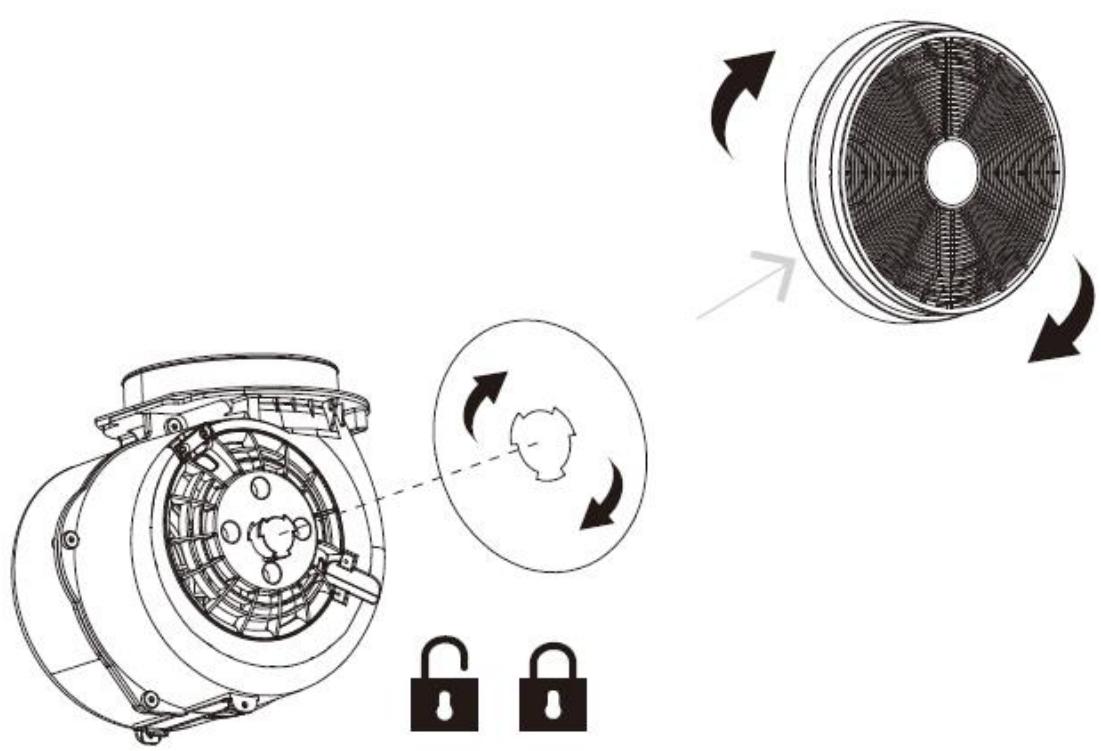

INSTALLATION ET RETRAIT DU FILTRÉ À CHARBON ACTIF

• Alignez le bouton fémelle sur le centre interieur du filtré à charbon actif avec la boucle mâle du tambour d'enroulement.
• Faites tourner le charbon actif dans le sens horaire.
• Faites-le tourner jusqu'au bout et fermez la boucle. (tournez le filtrer à charbon actif dans le sens antihoraire pour le retirer)

UTILISATION (réglage de la vitesse) :

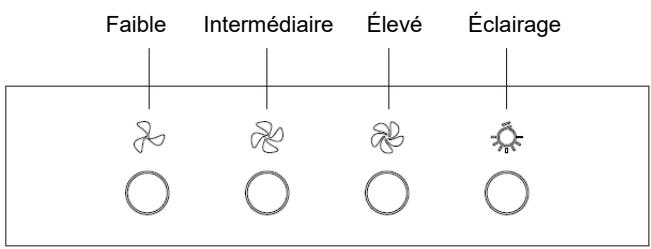

Bouton électronique

1. Appuyez sur le bouton Faible, le témoin 1 s'allume, la sonnette vibre une fois et le moteur tourne à basse vitesse. Appuyez de nouveau et le moteur s'arrête.
2. Appuyez sur le bouton Intermédiaire, le témoin 2 s'allume, la sonnette vibre une fois et le moteur tourne à vitesse intermédiaire. Appuyez de nouveau et le moteur s'arrête.
3. Appuyez sur le bouton Élevé, le tímoin 3 s'allume, la sonnette vibre une fois et le moteur tourne à vitesse élevé. Appuyez de nouveau et le moteur s'arrêté.
4. Appuyez sur le bouton d'éclairage ; le témoin 4 s'allume et les deux lampes s'allument.
   Appuyez dessus à nouveau et les lampes s'éteignent, la sonnette vibrant à chaque pression.

AVIS DE NETTOYAGE DE LA HOTTE :

A. Pour protégger le corps principal de la corrosion sur une longue période de temps, la hotte doit être nettoyée avec de l'eau chaude contenant un détergent non corrosif tous les deux mois.
B. Veuillez ne pas utiliser de détergent abrasif, car cela endommagerait le corps.
C. Gardez le moteur et les autres pieces à l'abri de l'eau, car cela pourrait endommager l'appareil.
D. Avant de nettoyer l'appareil, n'oubliez pas de couper l'alimentation.
E. Le filtré à charbon ne doit pas être exposé à la chaleur.
F. Veuillez ne pas déchirer la barre fixe autour du filtre à charbon.

Si la fiche ou le cordon est endommagé, veuilles le remplacer par un cordonouple spécial.

ENTRETIEN

Avant de procéder au nettoyage, éteignez l'appareil puis débranchez-le.

I. Nettoyage régulier

Utilisez un chiffon doux humidifié avec de l'eau tiède légèrement savonneuse ou un détergent menager. N'utilisez jamais d'éponges en métal, d'agents abrasifs ou de brosses dures pour nettoyer l'appareil.

II. Nettoyage mensuel du filtrre anti-graisse métallique

Ce nettoyage est ESSENTIEL : Nettoyez le filtré tous les mois afin de prévenir les risques d'incendie.

Le filtré recueille la graisse, la fumée et la poussière. De ce fait, il influe directement sur l'efficacité de la hotte s'il n'est pas nettoyé, des résidus de graisse (potentiellement inflammables) peuvent boucher le filtré. Nettoyez-le à l'aide d'un détergent menager.

DéPANNAGE:

Panne	Cause	Solution
Lumière allumée, mais le moteur ne marche pas	Vantail bloqué	Enlevez le blocage
	Condensateur endommagé	Remplacez le condensateur
	Roulement du moteur bloqué endommagé	Remplacez le moteur
	L'intérieur du moteur est arrêté et dégage une mauvaise odeur	Remplacez le moteur
Ni la lumière ni le moteur ne fonctionnent	Outre ce qui précède, vérifie les points suivants :
	Ampoule endommagée	Remplacer les ampoules
	Cordon d'alimentation débranché	Connectez les fils selon le schéma électrique
Fuite d'huile	La valve unidirectionnelle et l'admission d'air ne sont pas hermétiques	Enlevez la valve unidirectionnelle et scellez avec de la colle
	Fuite du raccord de la section en forme de U et du couvercle	Enlevez la section en U et scellez avec du savon
Secousses du corps	Levantail endommagé provoque les secousses	Remplacez levantail
	Le moteur n'est pas accroché fermement	Vissez le moteur fermement
	Le corps n'est pas accroché fermement	Vissez le corps fermement
Aspiration insuffisante	Le corps n'est pas accroché fermement	Réajustez la distance
	Trop de ventilation provenant des portes ou des fenêtres ouvertes	Choisissez un nouvel endroit et remontez la machine
Machine inclinée	La vis de fixation n'est pas assez serrée	Serrez la vis de suspension jusqu'à ce que la machine soit horizontal
	La vis de suspension n'est pas assez serrée	Serrez la vis de suspension jusqu'à ce que la machine soit horizontal

Informations relatives à la hotte de cuisine

	Symbole	Valeur	Unité
Identification du modele		SCHD6594AM(6038B-600)
Consommation d'énergie annuelle	AEChotte	36,9	kWh/a
Facteur d'accroissement dans le temps	f	1,7
Efficacité fluidodynamique	FDEhotte	7,8
Indice d'efficacité énergétique	EEIhotte	77,9
Débit d'air mesuré au point de rendement maximal	QBEP	139,2	m3/h
Pression d'air mesurée au point de rendement maximal	PBEP	111	Pa
Débit d'air maximal	Qmax	278,5	m3/h
Puisance électrique à l'entrée mesurée au point de rendement maximal	WBEP	55,3	W
Puisance nominale du système d'éclairage	WL	1,5*2	W
Éclairament moyen du système d'éclairage sur la surface de cuisson	Emoyen	73	lux
Consommation d'électricité mesurée en mode «veille»	Ps	/	W
Consommation d'électricité mesurée en mode «arrêt»	Po	0,32	W
Niveau sonore	LWA	67	dB

La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014.

EPROTECTION DE L'ENVIRONMENT

Ce produit est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit ne doit pas être mis au rebut avec les déchets menagers mais doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2012/19/EU. Il sera ensuite soit recyclé soit demantélé afin de réduire les impacts sur l'environnement, les produits électriques et électroniques étant potentiellement dangereux pour

l'environnement et la santé humaine en raison de la présence de substances dangereuses. Pour plus de renseignements, vous pouze contacter votre administration locale ou régionale.

Remarque :

Les commandations suivantes précisent comment réduire l'impact total sur l'environnement (ex. : utilisation énergétique) du processus de cuisson.

Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation.

Nettoyer la hotte de cuisson regulierement afin que rien ne bloque l'air.

Ne pas oublier d'eteindre la lampe de la hotte de cuisine une fois la cuisson terminée.

Ne pas oublier d'eteindre la hotte de cuisine une fois la cuisson terminée.

Informations sur le démontage

Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet apparéil ne doit pas être démontré pas l'utilisateur. À la fin de son cycle de vie, l' apparéil ne doit pas être mis au rebut avec les déchets menagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur.

GARANTIE

La garantie ne couvre pas les pieces d'usure du produit, ni les problèmes ou les dommages resultant de:

(1) détiériorations superficielles dues à l'usure normale du produit ;
(2) défauts ou déteriorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ou de présence d'insectes;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés;
(4) toute opération propre d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement à une tension incorrecte ;
(5) toute utilisation d'accessoires non fournis ou non approvés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

Pour en savoir plus : www.quefairedemesdechets.fr

SCHNEIDER

Importé par: ADMEA

12 rue Jules Ferry - 93110 Rosny-Sous-Bois, FR
