AI-501DA S - Amplificateur audio TEAC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio intégré avec DAC
Caractéristiques techniques principales	Amplification Classe D, puissance de 2 x 25 W (8 ohms)
Alimentation électrique	100-240 V AC, 50/60 Hz
Dimensions approximatives	210 mm (L) x 60 mm (H) x 230 mm (P)
Poids	2,5 kg
Compatibilités	Compatible avec les appareils Bluetooth, USB, et entrées analogiques
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	Sortie audio de 2 x 25 W à 8 ohms
Puissance	Consommation électrique de 30 W
Fonctions principales	Lecture audio via Bluetooth, USB, entrée optique et RCA
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente TEAC
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Informations générales utiles	Idéal pour les audiophiles cherchant un son de qualité dans un format compact

FOIRE AUX QUESTIONS - AI-501DA S TEAC

Comment connecter le TEAC AI-501DA S à mon ordinateur ?

Utilisez un câble USB pour connecter le TEAC AI-501DA S à un port USB de votre ordinateur. Assurez-vous que le pilote est installé si nécessaire.

Le son est faible, que puis-je faire ?

Vérifiez le volume sur le TEAC AI-501DA S ainsi que sur votre source audio. Assurez-vous également que les câbles sont correctement branchés.

Mon TEAC AI-501DA S ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Essayez également un autre câble d'alimentation si possible.

Comment réinitialiser le TEAC AI-501DA S aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton de mise sous tension pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Puis-je utiliser le TEAC AI-501DA S avec des écouteurs ?

Oui, le TEAC AI-501DA S dispose d'une sortie casque. Branchez simplement vos écouteurs dans la prise casque située à l'avant de l'appareil.

Le TEAC AI-501DA S prend-il en charge le Bluetooth ?

Oui, le TEAC AI-501DA S est équipé de la fonction Bluetooth. Assurez-vous que le Bluetooth est activé sur votre appareil source pour établir la connexion.

Comment mettre à jour le firmware du TEAC AI-501DA S ?

Visitez le site web de TEAC pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour l'appareil.

Quels types de fichiers audio puis-je lire avec le TEAC AI-501DA S ?

Le TEAC AI-501DA S prend en charge divers formats audio, y compris WAV, FLAC, MP3 et DSD.

Pourquoi le TEAC AI-501DA S ne se connecte-t-il pas à mon réseau Wi-Fi ?

Vérifiez que vous avez entré le bon mot de passe Wi-Fi. Assurez-vous également que votre routeur est à portée de l'appareil.

Que faire si le son se coupe fréquemment ?

Cela peut être dû à une mauvaise connexion. Vérifiez les câbles et les connexions. Si le problème persiste, essayez de redémarrer l'appareil.

MODE D'EMPLOI AI-501DA S TEAC

• N'exposez pas cet apparéil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet apparéil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
• L'appareil doit être place suffisamment pres de la prise de courant pour que vous puissiez à tout moment atteindre facilement la fiche du cordon d'alimentation.
• La fiche secteur est utilisé comme dispositif de déconnexion et doit donc toujours rester disponible.
• Les produits de Classe I sont équipés d'un cordon d'alimentation ayant une fiche de terre. Le cordon de ces produits doit être branché dans une prise de terre.
• Si le produit utilise des batteries (y compris un pack d'accus ou des piles), elles ne doivent pas'être exposées au soleil, au feu ou à une chaleur excessive.
• PRECAUTION pour les produits utilisant des batteries au lithium remplaçables : il existe un danger d'explosion en cas de remplacement par un type de batterie incorrect. Remplacez-les uniquement par des modèles identiques ou équivalents.
• Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d'audition.

Précautions concerning les piles

Une mauvaise utilisation des piles peut les amener à se rompre ou à fouir, entraînant un incendie, des blessures ou des tâches pour les objets voisins. Veuillez dire et observer attentivement les précautions suivantes.

Assurez-vous d'insérer les piles en respectant les polarités plus () et moins () .
- Utilisez des piles du même type. N'essayez jamais d'utiliser en même temps des types de pile différents.
- Si la télécommande doit rester utiliser pendant une longue période (plus d'un mois), retirez ses piles pour éviter leur fuite.
- Si les piles fuient, essuyez le liquide dans le compartment des piles et remplacez les piles par des nuves.
- N'utilise pas d'autres piles que les piles spécifiées. Ne mélangez pas des piles neuves avec des vieilles piles, et n'utilise pas des piles de types différents en même temps.
- Ne chauffez pas et ne démontez pas les piles, et ne les jetez jamais dans le feu ou dans l'eau.
- Ne transportez pas et ne rangez pas les piles avec des objets métalliques. Les piles pourraient entraire en court-circuit, fouir ou exploser.
- Ne rechargez jamais une pile à moins d'être sur qu'elle est d'un modele rechargeable.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques

(a) Tout équipement électrique etlectronique doitetretraité séparément de la collecte municipale d'ordures menagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvégarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des déchets d'équipements electriques etlectroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représenté une poubelle à roulettes barrière d'une croix, indique que l'équipement électrique et électronique doit être collecté et traité séparément des déchets menagers.
(e) Des systèmes de retard et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des derniers équipements électriques et électroniques, veuillez contacter vous mairie, le service d'ordures menagères ou le magasin dans lequel vous avez acquis l'équipement.

Mise au rebut des batteries et/ou accumulateurs

(a) Les batteries et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures menagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des batteries et/ou accumulateurs hors d'usage, vous contribuerez à la sauvégarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des batteries et/ou accumuleurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine car ils contiennent des substances dangereuses.
(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représentée une poubelle à roulettes barrée d'une croix, indique que les batteries et/ou accumulateurs doivent être collectés et traités séparément des déchets menagers.

Si une batterie ou un accumulateur contient plus que les valeurs spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les batteries (2006/66/EC), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.

(e) Des systèmes de return et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des batteries et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures menagères ou le magasin dans lequel vous les avez achétés.

Sommaire

Nous vous remercions d'avoir choisi TEAC. Lisez ce mode d'emploi avec attention pour tirer les valeurs performances de cette unité.

Éléments fournis 21
Avant l'utilisation 22
Entretien 22
Branchement des enceintes 23
Branchement de l'équipment 24
Emploi de la télécommande 26
Nomenclature et fonctions des parties (unité principal) 27
Nomenclature et fonctions des parties (telecommande). 28
Fonctionnement de base 29
Lecture de musique sur un ordinateur 30
Guide de dépannage 32
Caracteristiques techniques. 34

Éléments fournis

Vérifiez que l'emballage contient bien tous les éléments représentés ci-dessous.

Veuillez contacter le magasin dans lequel vous avez acheté cette unité si l'un de ces éléments manque ou a été endommagé durant le transport.

Cordon d'alimentation × 1

Télécommande (RC-1305) × 1

Piles pour télécommande (AAA) × 2

Mode d'emploi (ce document) × 1

• Conservez ce mode d'emploi dans un endroit sur pour-reference ultérieure.

Carte de garantie × 1

Précautions de placement

• Ne posez rien sur l'unité.
• Évitez d'exposer l'unité directement au soleil et de la placer pres d'une quelconque source de chaleur telle qu'un radiateur, une bouche de chauffage, une cheminée ou un amplificateur. Évitez aussi les endroits sujets aux vibrations ou exposés à une poussière excessive, au froid et à l'humidité.
• Placez l'unité sur une surface stable pres du système audio que vous allez utiliser avec elle.
• Il est possible que l'unitéchauffe durant l'utilisation, laissezdonctoujours un espace suffisant autour d'elle pour sa ventilation. Quand vous installez cette unité, laissez un peu d'espace (au moins 3 cm) entre elle et les murs et d'autres appareils afin de permettre une bonne dissipation thermique. Si vous la placez par exemple dans un rack, laissez au moins 5 cm de libre au-dessus de l'unité et 10 cm derriere elle. Ne pas laisser ces espaces peut entraîner une montée de température ayant pour résultat un incendie.
• Vous pouvez empiler cette unité avec un PD-501HR ou d'autres unités de la gamme 501. Toutefois, si la chaleur déclenché le circuit de protection et que le son se coupe brutalement, placez cette unité sur le dessus et à distance suffisante des murs et autres apparciels afin d'améliorer la dissipation thermique.
• Ne déplacez pas l'unité durant l'utilisation.
• La tension d'alimentation de l'unité doit correspondre à la tension imprimée sur son panneau arrêté. Si vous ave des doutes à ce sujet, consultez un électricien.
• N'ouvrez pas le boîtier de l'unité car cela peut endommager le circuit ou cause un choc électrique. Si un objet étranger pénétre dans l'unité, consultez votre revendeur ou le service après-vente TEAC.
• Quand vous débranchez le cordon d'alimentation de la prise secteur, tirez toujours sur la prise, jamais sur le cordon.
• En fonction des ondes électromagnétiques de télédiffusion, des parasites peuvent apparaître sur les écrans de télévision quand cette unité est sous tension. Ce n'est pas un mauvais fonctionnement de cette unité ou du téléviseur. Si cela se produit, éteignez cette unité.

Entretien

Si la surface de l'unité est sale, essuyez-la avec un chiffon sec et doux. Si la surface de l'unité est très sale, humidifiez légèrement un chiffon doux avec un détergent neutre dilué et essorez-le bien pour éliminer tout liquide excessif avant de vous en servir pour nettoyer l'unité.

Pour votre sécurité, débranchez le cordon d'alimentation de la prise secteur avant tout nettoyage.

• Ne vaporisez jamais du liquide directement sur l'unité.
• N'utilisez pas de diluant ni d'alcool car ils peuvent endommager la surface de l'unité.
• Évitez un contact prolongé de l'unité avec des matériaux caoutchouteux ou plastiques car ceux-ci peuvent endommager le boîtier.

Précautions lors du branchement des enceintes

• Branchez le cordon d'alimentation une fois toutes les autres connexions faites.
• Lisez attentivement les modes d'emploi des apparciels que vous branchez et suivez leurs instructions.

Attention

• Cette unité fonctionne avec des enceintes dont l'impédance nominale est comprise entre 4 Ω et 8 Ω. L'emploi d'enceintes d'impédance inférieure à 4 Ω peut notamment déclencher le circuit de protection, ce qui coupe le son. Dans certains cas, cette unité et les enceintes peuvent même être endommagées.
• Le bornier rouge de cette unité est le plus () et son bornier noir est le moins () .
• Si l'extrémité dénudée d'un conducteur de cable d'enceinte entre en contact avec un autre cable ou bornier, un court-circuit peut en résultat.
• Ne laïsez jamais un cable d'enceinte entre en court-circuit.
• Pour éviter tout bruit parasite, ne regroupez pas les câbles d'enceinte avec le cordon d'alimentation ou autres câbles.

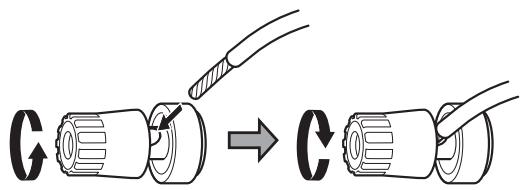

Branchement des cables d'enceinte

1 Dénudez environ 1 cm de l'extrémité du cable d'enceinte et épissez-la bien.
2 Dévissez le capuchon du bornier dans le sens anti-horaire (vers la gauche).
3 Insérez le fil conducteur dans le trou du bornier à vis et revissez le capuchon dans le sens horaire (vers la droite) afin que le fil soit bien maintainu connecté.

• Ne laissez pas la gaine du cable toucher le bornier.

4 Assurez-vous qu'il est bien branché en tirant delicatement sur le cable.

Raccordement aux enceintes à l'aide de fiches bananes

Vous pouvez aussi raccorder les enceintes à l'aide de fiches bananes du commerce. Branchez d'abord le cable d'enceinte à la fiche banane, puis insérez la fiche dans le bornier.

• Desserrez le capuchon du bornier avant d'utiliser la fiche banane.
• Lisez attentivement les instructions des fiches bananes que vous comptez employer avec cette unité.

Pour les consommateurs européens

Conformément aux réglementations de sécurité européennes, il n'est pas possible de brancher des fiches banane dans les borniers d'enceinte des modèles européens. Les orifices dans lesquels s'insèrent les fiches banane ont été occultés par des capuchons noirs. Branchez les enceintes à l'aide de cosses à fourche ou de câbles nus. Si les capuchons noirs sortent des borniers, remettez-les en place.

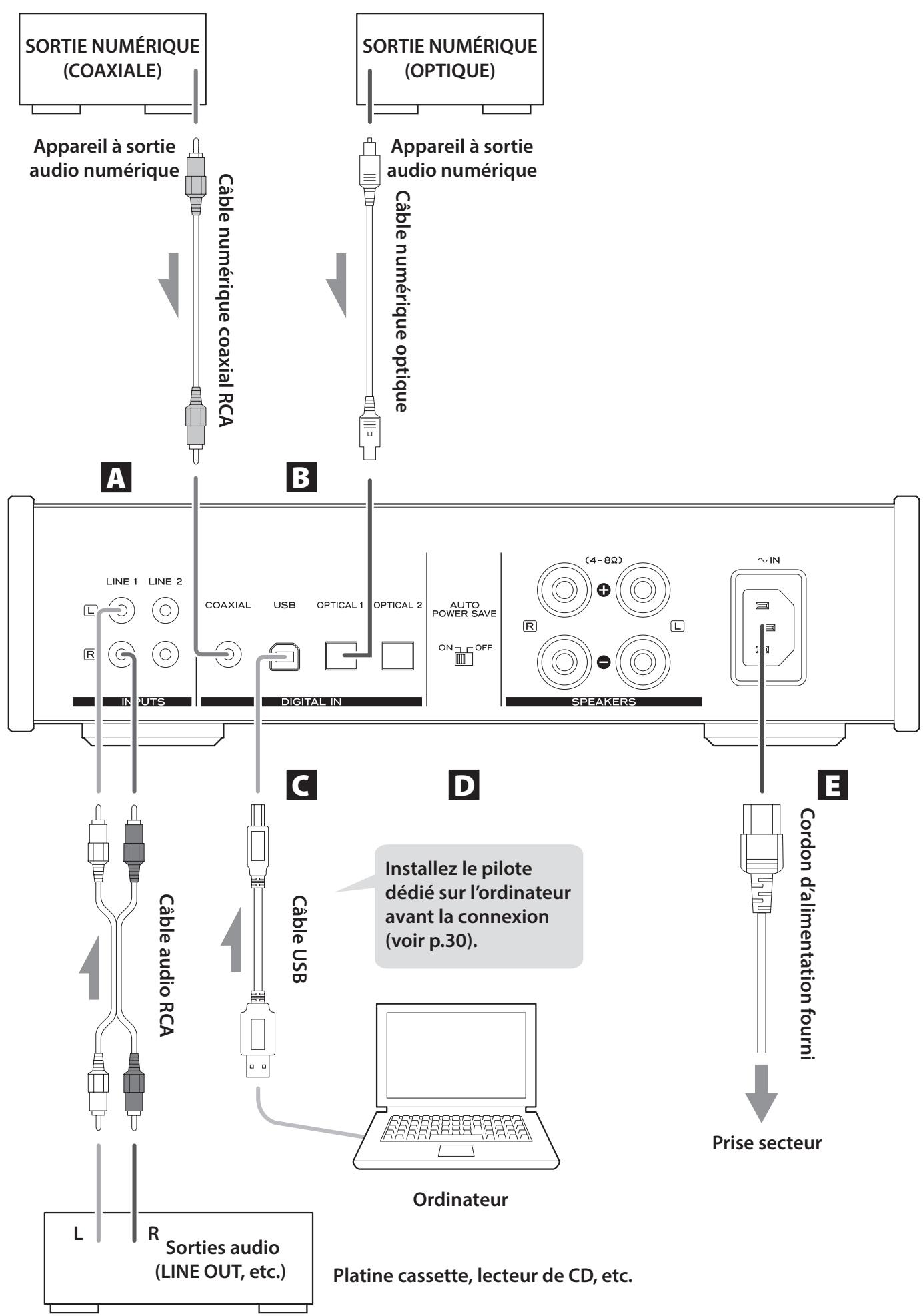

A Prises d'entrée audio analogue (LINE 1), (LINE 2)

Servent à receivevoir l'audio analogue stéréo.

Branchez à ces prises RCA des platines cassette, lecteurs de CD et autres appar兼s à sortie audio analogue.

Utilisez un cable audio RCA du commerce pour reliées ces apparèils.

Reliez la prise R (droite) de cette unité à la prise R de l'appareil à sortie audio. De même, reliez sa prise L (gauche) à la prise L de l'autre apparueil.

B Prises d'entrée audio numérique (COAXIAL), (OPTICAL 1), (OPTICAL 2)

Servent à receivevoir l'audio numérique. Branchez-y les sorties audio numériques d'autres apparèils.

COAXIAL : câble numérique coaxial RCA

OPTICAL: cable numérique optique (TOS)

C Port d'entrée USB (USB)

Sert à receivevoir l'audio numérique d'un ordinateur. Reliez-le au port USB d'un ordinateur, à l'aide d'un cable USB (TYPE B) du commerce.

ATTENTION

Installes le pilote logiciel dédié sur l'ordinateur avant la connexion. Si vous branchez cette unité à un ordinateur sur lequel le pilote n'est pas installé, le fonctionnement de l'ordinateur peut en être affecté, ce qui peut par exemple l'amener à fonctionner plus lentement (voir p. 30).

D Commutateur AUTO POWER SAVE

Sert àmettre en ou hors service la fonction d'économie automatique d'énergie.

Sur ON, l'unité passé automatiquement en mode de veille si elle reste au moins 30 minutes sans rien recevoir en entrée audio.

• Pour pallumer l'unité passée en mode de voille, tournez le bouton INPUT SELECTOR de cette unité ou pressez une touche de la télécommande.

E Prise d'entrée secteur ( IN)

Branchez ici le cordon d'alimentation fourni. Àprous avoir terminé tous les autres branchements, insérez la fiche du cordon d'alimentation dans une prise secteur.

Débranchez le cordon de la prise secteur en cas de non-utilisation prolongée de l'unité.

N'utilisez que le cordon d'alimentation fourni. L'emploi d'un autre cordon peut entrainer un incendie ou un choc électrique.

Ne mettez sous tension qu'une fois toutes les connexions effectuees.

• Lisez attentivement les modes d'emploi des apparêils que vous branchez et suivez leurs instructions quand vous faites les branchements.
• Ne regroupez pas les câbles de connexion avec des cordons d'alimentation. Cela pourrait entraîner des bruits.
• Branche à fond toutes les fiches.

Précautions d'emploi

Un mauvais emploi des piles peut entrainer leur rupture ou leur fuite, avec pour conséquence un incendie, des blessures ou la salissure des objets proches. Veuillez attentivement dire et respecter les précautions en page 20.
- Pointez la télécommande vers le capteur correspondant de l'unité principale à moins de 5 mètres de cette dernière. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et l'unité.
- Si le soleil ou une forte source de lumière artificielle donne sur le capteur de télécommande, cette dernière peut ne pas fonctionner. Si c'est le cas, déplacez cette unité ailleurs.
- Si la télécommande est employée à proximé d'autres apparêls générant des rayons infrarouges, ou si d'autres télécommandes utilisant des rayons infrarouges sont utilisées pres de l'unité, cette dernière peut ne pas bien fonctionner. Les autres apparêls peuvent aussi mal fonctionner.

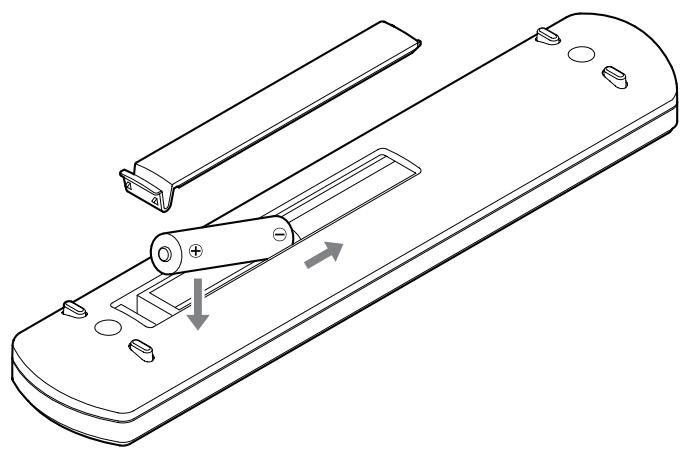

Mise en place des piles

Ouvrez l'arrête de la télécommande et insérez deux piles AAA avec leurs pôles ⊕/ ⊙ orientés comme illustré. Replacez le couvercle.

Remplacement des piles

Si la portée de fonctionnement de la télécommande se réduit, c'est que les piles sont déchargées. Dans ce cas, remplacez-les par des neuves.

Pour des informations détaillées sur la collecte des piles, veuillez contacter vous mairie, votre service d'ordures menagères ou le point de vente dans lequel vous avez achetié les articles.

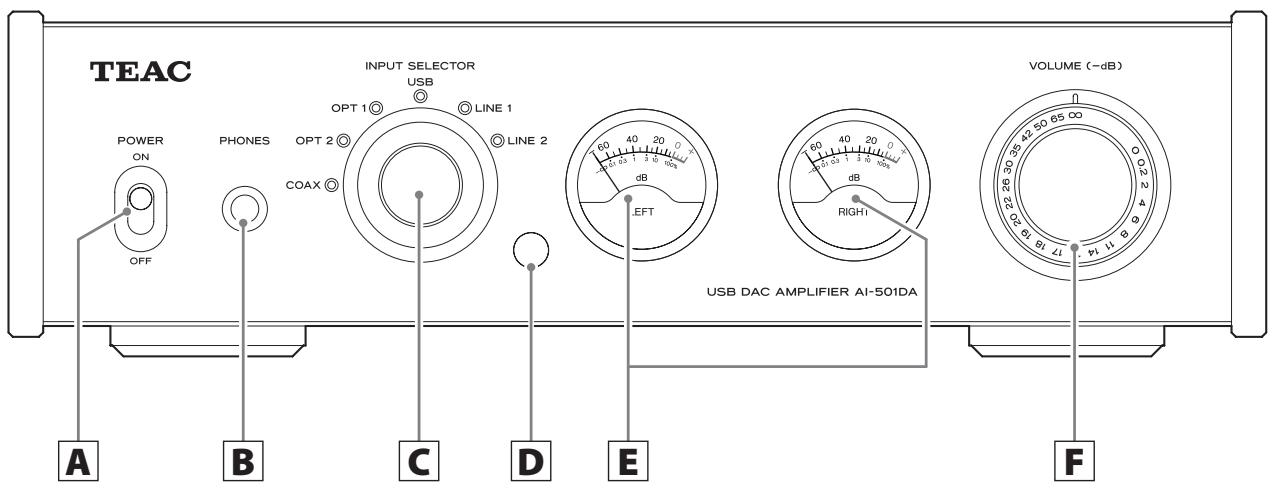

A Interrupteur d'alimentation POWER

Sert àmettre sous et hors tension.

B Prise PHONES

Branchez ici un casque à fiche jack 6,35 mm stéreo standard.

C Bouton INPUT SELECTOR

Sert à selectionner la source d'entrée. Levoyant de la source d'entrée selectionnée s'allume.

D Capteur de signal de télécommande

Les signaux envoyés par la télécommande sont reçus ici. Lorsque vous utilisez la télécommande, pointez-la vers cette zone.

E Indicateurs de niveau

Ils affient les niveaux de sortie.

F Bouton VOLUME

Sert à régler le volume. Tournez-le dans le sens horsaire (vers la droite) pour augmenter le volume et dans le sens anti-horaire (vers la gauche) pour le baisser.

Le volume maximal est 0, et le volume minimal est - (moins l'infini). Avant demettre sous tension,ramenez le bouton VOLUME sur - .Ne pas le faire peut entrainer des bruits forts et soudains risquant d'endomager les haut-parleurs et d'alterer votre audition.

• La télécommande RC-1305 fournie avec l'AD-501DA peut contrôler à la fois l'Al-501DA et le PD-501HR. Ce mode d'emploi explique sonemploi avec l'Al-501DA.
• Quand l'unité principale et la télécommande ont toutes les deux des touches ayant les mêmes fonctions, ce mode d'emploi explique comment utiliser l'une ou l'autre. La touche correspondante peut s'utiliser de la même façon.

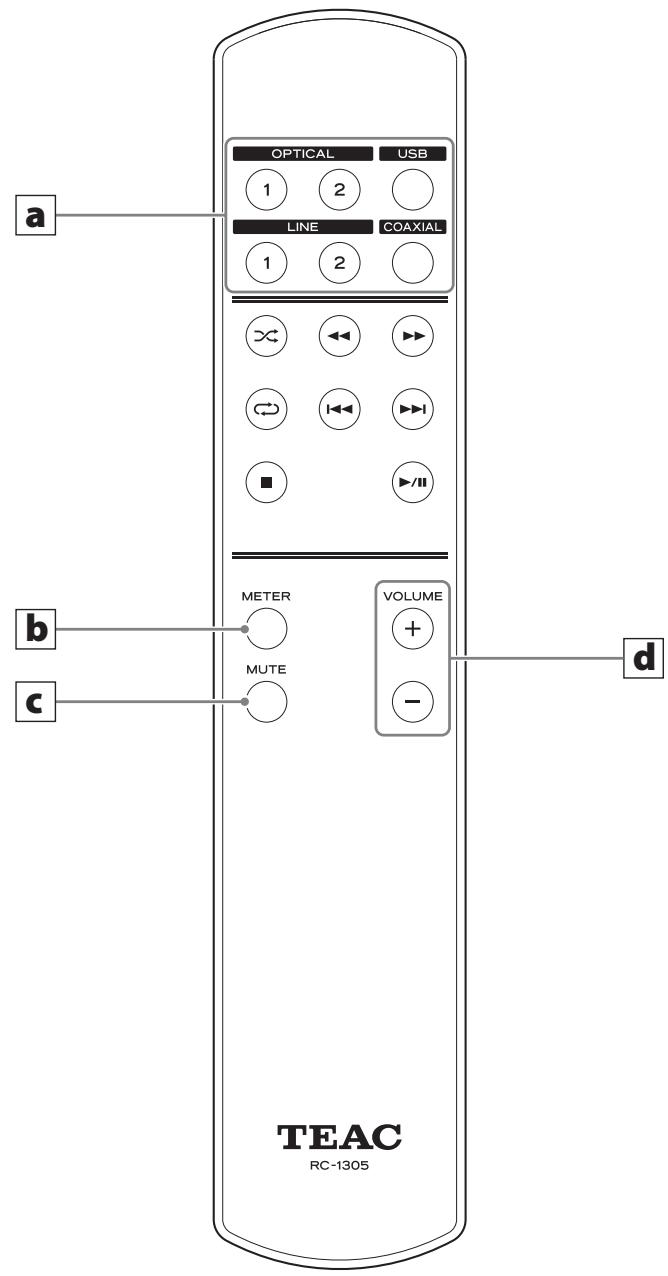

a Touches de selection d'entrée

Servent à seLECTIONner la source d'entrée.

b Touche de réglage de luminosité des indicateurs de niveau

Appuyez sur cette touche pour faire défilier les réglages de luminosité des indicateurs de niveau, qui sont dans l'ordre bright (lumineux), medium (moyen), dim (attenué) et off (étéint).

C Touche MUTE

Appuyez sur cette touche pour réduire temporairement la sortie du son au silence. Appuyez à nouveau pour rétablier le son à son niveau antérieur.

d Touches VOLUME (+, - )

Servent à régler le volume.

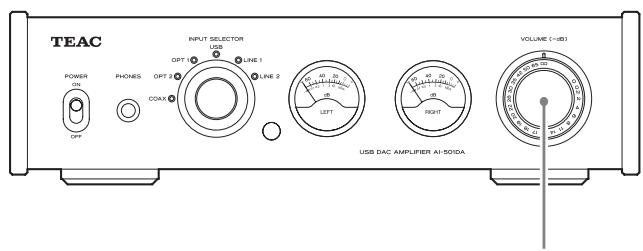

1 Minimisez le volume.

Utilisez le bouton VOLUME ou les touches VOLUME de la télécommande pour minimiser le volume.

VOLUME (-dB)

- dB : volume minimal

0 dB : volume maximal

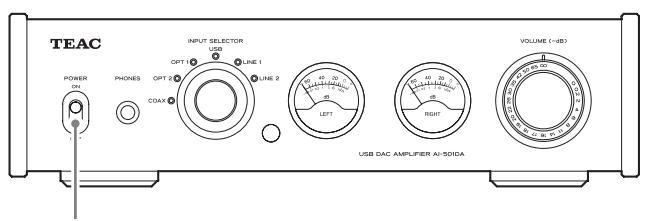

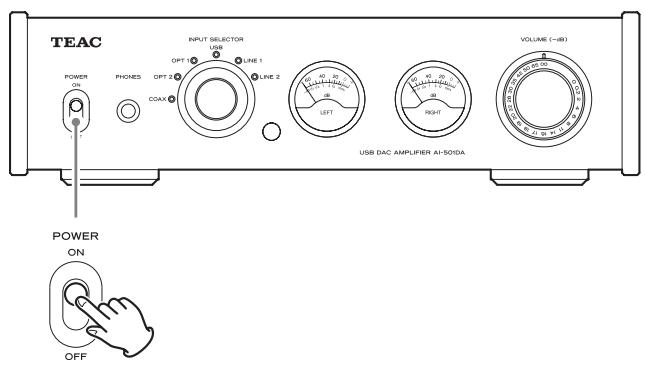

2 Basculez l'interrupteur d'alimentation POWER sur ON.

POWER

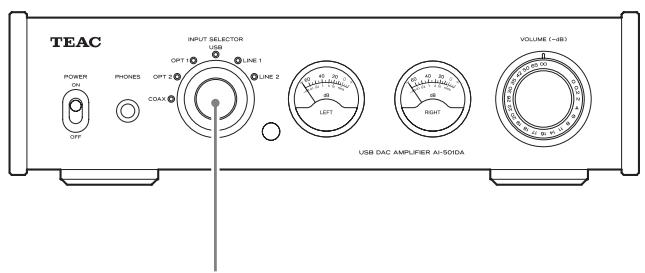

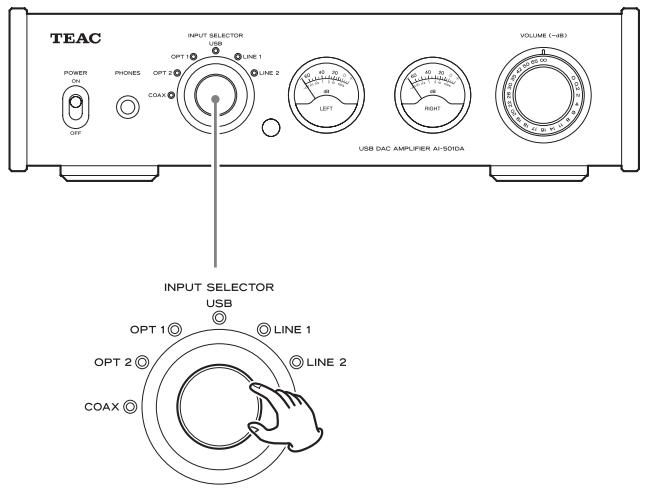

3 Tournez le bouton INPUT SELECTOR pour désir la source d'entrée.

INPUT SELECTOR

USB

Levoyant de la source sélectionnée s'allume.

• Si les signaux audio numériques reçus aux entrées OPT1, OPT2 ou COAX sont à un autre format que PCM (par ex. Dolby Digital, DTS, AAC), le voyant d'entrée clignote. Comme cette unité n'accepte que les signaux au format PCM, vérifie que la sortie numérique de l'équipment connecté est au format PCM. Certains appareils convertissant les signaux au format PCM avant la sortie. Voir les modes d'emploi des appareils connectés.
• Avant de brancher un ordinateur et de Sélectionner USB, installez le pilote dédié sur l'ordinateur (voir p. 30). La lecture n'est pas possible depuis un ordinateur qui ne dispose pas de ce pilote.

4 Faites jouer l'appareil source.

Référez-vous au mode d'emploi de cet apparéil.

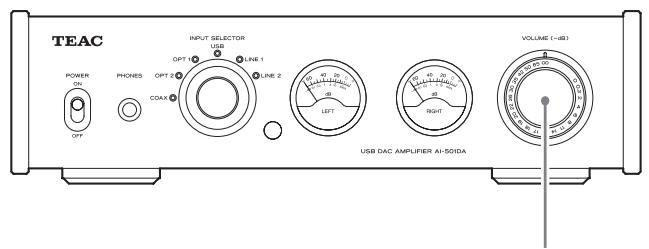

5 Réglez le volume.

VOLUME(-dB)

- dB : volume minimal

0 dB : volume maximal

Lancez la lecture sur la source et utilisez le bouton VOLUME ou les touches VOLUME de la télécommande pour regler un niveau de volume optimal.

Installation du pilote sur l'ordinateur

Pour que cette unité puisse dire les fichiers audio conservés sur un ordinateur, vous devez d'abord installer un pilote sur l'ordinateur. Veuillez télécharger ce pilote à l'adresse web suivante.

Page de téléchargement du pilote logiciel
http://www.teac.co.jp/audio/software(teac_e.html

La connexion USB est prise en charge sur les ordinateurs sous Windows XP (32 bits), Windows Vista (32/64 bits), Windows 7 (32/64 bits) et Mac OS X 10.6 (Snow Leopard) (Mac OS X 10.6.4 ou ultérieur), Mac OS X 10.7 (Lion) et Mac OS X 10.8 (Mountain Lion). (en date d'octobre 2012) La compatibilité avec d'autres systèmes d'exploitation n'est pas garantie.

ATTENTION

Installes le pilote avant de relier l'unité à l'ordinateur par USB.

Si vous connectez cette unité à l'ordinateur avant d'installer le pilote, elle ne fonctionnera pas correctement. De plus, si l'ordinateur utilise Windows XP, son fonctionnement deviendra nettement plus lent, ce qui nécessite de le faire redémarrer.

• Pour des instructions sur les procédures d'installation du pilote, veuillez consulter notre page de téléchargement.
• Selon la combinaison ordinaire et logiciel, un bon fonctionnement peut ne pas etre possible meme avec les systèmes d'exploitation ci-dessus.

Cette unité se connecte en mode asynchrone haute vitesse. Les fréquences d'échantillonnage transmissibles sont 32, 44, 1, 48, 88, 2, 96, 176, 4 et 192 kHz.

Quand la connexion est correcte, vous pouvez seLECTIONner « TEAC USB HS ASYNC AUDIO » comme sortie audio dans le système d'exploitation de l'ordinateur.

• En mode asynchrone, les données audio envoyées depuis l'ordinateur sonttraitées au moyen de l'horloge de cette unité, ce qui permet de réduire la gigue de transmission des données.

Lecture de fichiers audio sur un ordinateur

1 Branchez l'ordinateur à l'unité à l'aide d'un cable USB.

• Utilisez un cable dont le connecteur correspond au port USB de cette unité.

2 Mettez l'ordinateur sous tension.

Vérifiez que son système d'exploitation a normalement démarré.

3 Basculez l'interrupteur d'alimentation de l'unité sur ON.

4 Tournez le bouton INPUT SELECTOR pour sélectionner USB.

5 Lancez la lecture d'un fichier musical sur l'ordinateur.

Pour une(Meilleure qualite sonore, maximisez le volume sur l'ordinateur et utilisez la commande VOLUME de cette unité pour regler le niveau desorting.

Minimisez le volume sur cette unité avant de lancer la lecture et montez progressivement le niveau.

• Vous ne pouvez pas contrôler cette unité depuis l'ordinaireur, et vous ne pouvez pas contrôler l'ordinaireur depuis cette unité.

• N'effectuez aucune des opérations suivantes pendant la lecture d'un fichier audio par USB. Cela pourrait entrainer un mauvais fonctionnement de l'ordinateur. Quittez toujours le logiciel de lecture de musique que vous utilisez avant d'entamer une des actions suivantes.

• Déconnexion du cable USB

• Extinction de cette unité

• Changement de la source d'entrée de cette unité

• Si vous branchez cette unité à l'ordinateur ou si vous reglez son entrée sur USB après avoir lancé le logiciel de lecture de musique, les fichiers audio peuvent ne pas être lus correctement. Si cela se produit, faites redémarrer le logiciel de lecture audio ou l'ordinateur.

Si vous avez des problèmes avec cette unité, veuillez vérifier les points suivants avant de demander une intervention. Si elle ne fonctionne toujours pas correctement, contactez le revendeur qui vous a vendu l'unité ou le service clientèle TEAC (coordonnées au dos).

Générales

L'unité ne s'allume pas.

Vérifiez que le cordon d'alimentation est complètement enforcé dans la prise secteur. Si la prise a un commutateur, vérifiez que celui-ci est en position ON.
Branchez un autre apparéil électrique à la prise pour vérifier qu'elle fournit bien du courant.

Aucun son n'est produit.

Réglez le bouton VOLUME. Tournez-le dans le sens horaire (vers la droite) pour augmenter le volume (page 27).
Avec INPUT SELECTOR, Sélectionnez l'entrée à laquelle est branchée la source que vous désirez entendre (page 29).
Re-verifiez les branchements aux autres équipements.

La télécommande ne fonctionne pas.

Si les piles sont déchargées, remplacez les deux par des neuves.
La télécommande ne fonctionnera pas s'il y a un obstacle entre elle et l'unité principale. Pointez la télécommande vers l'unité principale et utilisez-la dans un rayon de 5 m par rapport à la face avant.

Il y a un bruit de ronflement.

Si un cable de liaison est proche d'un cordon d'alimentation, d'un éclairage fluorescent ou d'une cause de parasites similaire, écarts-les autant que possible l'un de l'autre.

Il n'y a pas de son d'un côté du casque.

Vérifiez que la fiche du casque est enfoncée à fond.

Le son s'est coupé brutalement.

La surchauffe peut avoir déclenché le circuit de protection. Réglez l'interrupteur d'alimentation sur OFF, et attendez quelques minutes avant de rallumer l'unité.

Les éclairages des indicateurs de niveau cli-gnotent etaucun son ne sort.

Les fils + et - d'une enceinte sont peut-être en court-circuit. Coupez l'alimentation et vérifie les branchements des enceintes.

L'économiseur automatique d'énergie a mis l'unité en voille.

Basculez l'interrupteur d'alimentation sur OFF puis ramenez-le sur ON.

Branchements à un ordinateur

L'ordinaire ne reconnaît pas cette unité.

La connexion USB n'est possible qu'vec des ordinateurs ayant les systèmes d'exploitation suivants.

Microsoft Windows

Windows XP (32 bits), Windows Vista (32/64 bits),

Windows 7 (32/64 bits)

Apple Macintosh

Mac OS X 10.6 (Snow Leopard)

(Mac OS X 10.6.4 ou ultérieur)

Le fonctionnement avec d'autres systèmes d'exploitation n'est pas garantie.

Vous doivent installer le pilote dédié sur l'ordinaireur (page 30).

Il y a du bruit.

Si d'autres applications tournent pendant la lecture d'un fichier musical, le son peut etre interrompu et du bruit peut etre entendu. Evitez d'employer d'autres applications pendant la lecture.
Si vous reliez cette unité à l'ordinateur au travers d'un concentrateur (USB), du bruit peut être produit. Si cela se produit, branchez cette unité directement à l'ordinateur.

Les fichiers musicaux ne peuvent pas etre lus.

Lancez le logiciel de lecture musicae et faites démarrer la lecture après avoir raccordé cette unité et l'ordinateur, et après avoir régèle l'entrée sur USB.
Si vous branchez cette unité à l'ordinateur ou si vous reglez son entrée sur USB après avoir lancé le logiciel de lecture de musique, les données audio peuvent ne pas être lues correctement.
Vous doivent installer le pilote dédié sur l'ordinaireur (page 30).

Comme cette unité utilise un micro-ordinateur, celui-ci peut parfois ne pas correctement fonctionner à cause de parasites et autres interférences extérieurs à l'unité. Si cela se produit, débranchez le cordon d'alimentation de la prise secteur et attendez un moment avant de ré-alimenter l'unité.

Amplificateur

Sortie maximale 90 W + 90 W

(4 Ω, 20 Hz - 20 kHz, JEITA)

45 W + 45 W

(8Ω, 20 Hz - 20 kHz, JEITA)

Sortie nominale 60 W + 60 W

(4 Ω, 20 Hz - 20 kHz, JEITA)

30W + 30W

(8Ω, 20 Hz - 20 kHz, JEITA)

Plage de compatibilité d'impédance

des enceintes 4Ω-8Ω

Distorsion harmonique totale… 0,05% (1 kHz, 4 Ω, 55 W)

Rapport signal/bruit (entree court-circuitee)

Entrée LINE 100 dB (IHF-A)

Réponse en fréquence·10 Hz - 60 kHz (-3 dB)

Sortie casque

Connecteur…Jack 6,3 mm stéreo standard

Niveau maximal de sortie· 50 mW + 50 mW ou plus

(32 Ω, DHT+B 0,1%)

Entrées audio numériques

Numérique COAXIAL ……Prise RCA × 1 (0,5 Vc-c/75 Ω)

Numérique OPTICAL… Connecteurs numériques opt. × 2

(-24,0à -14,5 dBm en crête)

USB Connecteur de type B × 1

(conforme USB 2.0)

Fréquence d'échéantillonnage d'entrée

Numérique COAXIAL/USB·32 kHz, 44,1 kHz, 48 kHz,

88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

Numérique OPTICAL 32 kHz, 44,1 kHz, 48 kHz,

88,2 kHz, 96 kHz

Résolution de quantification 16/24 bits

Entrées audio analogiques

Connecteurs. Prises RCA × 2 paires

Niveau nominal d'entrée 10 dBV

Niveau maximal d'entrée +6 dBV

Générales

Alimentation électrique

Modèle EuropeCA 220 - 240 V, 50 Hz

Modèle U.S.A./Canada CA 120 V, 60 Hz

Consommation électrique

Modèle Europe, USA/Canada 50 W

Dimensions externes 290 mm × 81,2 mm × 264 mm

(L × H × P hors tout)

Poids 4.0 kg

Température de fonctionnement +5°C à +35°C

Hygrométrie de fonctionnement 5 - 85%

(sans condensation)

Température de stockage ·s -20^ à +55^

Accessoires fournis

Cordon d'alimentation × 1

Télécommande (RC-1305) × 1

Piles pour télécommande (AAA) × 2

Mode d'emploi (ce document) × 1

Carte de garantie × 1

• Caracteristiques techniques et aspect sont sujets à changements sans préavis.
• Le poids et les dimensions sont des valeurs approchées.
• Les illustrations de ce mode d'emploi peuvent lever légarement différer des modèles de production.
