MODE D'EMPLOI MCK 103/HA X INOX HOTPOINT-ARISTON
Symboles utilisés dans la notice. 7
Lettres entre parentheses 7
Problèmes et solutions 7
SECURITE 7
Consignes fondamentales de sécurité 7
Utilisation conforme 8
Mode d'emploi 8
Sécurité enfants 8
DESCRIPTION DE L'APPAREIL 8
Description de l'appareil 8
Description du tableau de commande. 8
OPÉRATIONS PRÉLIMINAIRES 8
Contrôle du transport 8
Installation de l'appareil 8
Branchement de l'appareil 8
ÉLIMINATION 9
INSTALLATION D'ENCASTREMENT 9
PREMIÈRE MISE EN SERVICE 11
Nettoyage de la machine 13
Nettoyage du récapucateur de café 13
Nettoyage de I'egoutoir 13
Nettoyage du réservoir d'eau 13
Nettoyage des becs de la buse. 14
Nettoyage de l'entonnoir pour introduire le café prémoulu...14
Nettoyage de I'intérieur de la machine 14

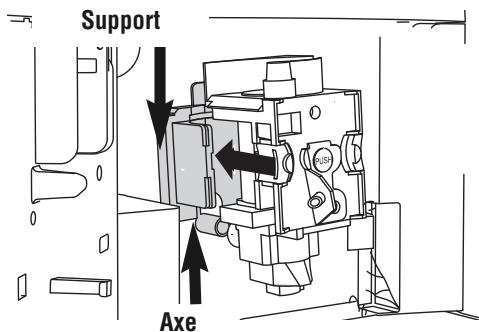

Nettoyage de I'infuseur 14
MODIFICATION ET PROGRAMMATION DES PARAME
Rincage 14
Programmation de l'horloge 14
Selection de la langue 15
Programmation de l'heure de depart automatique. 15
Detertrage. 15
Modification de la température du café 15
Modification de la durée du département 15
Programmation de la durée de I'eau 16
Retour aux réglages d'usine (RAZ) 16
Statistiques. 16
Signal sonore 16
ARRET DE L'APPAREIL 16
CHARACTERISTIQUES TECHNIQUES. 16
MESSAGE AFFICHÉS À L'ÉCRAN 17
SOLUTION DES PROBLEMES 18
INTRODUCTION
Symboles utilisés dans la notice
Les consignes importantes portent ces symboles.L'inobservation des indications susmentionnées peut provoquer des décharges électriques, des lésions graves, des brûlures, un incendie ou endomager l'appareil.
Danger!
Risque mortel de lésions causées par une décharge électrique
Attention!
Risque de lésions ou d'endommagement de l'appareil
Danger Brûlures !
Risque de brûlures.
Nota Bene:
Informations importantes pour l'utiliser.
Lettres entre parentheses
Les lettres entre parentheses correspondant à la légende indiquée dans la Description de l'appareil (p 3)
Problèmes et solutions
En cas de problèmes, suivez les consignes des paragraphs « Messages affichés à l'écran » et « Solutions des problèmes »
Si les problèmes persistent, appelez le SAV.
Pour toute réparation, adresse-vous exclusivement au SAV.
SECURITE
Consignes fondamentales de sécurité
Attention! Cét apparéil est destiné à un usage exclusive-
ment domestique.
Il n'est pas conscience pour travailler dans des:
- pièces servant de cuisine au personnel de magasins, bureaux et autres zones de travail
agritourismes
- hôtels, motel et autres structures d'accueil
chambres à louver
Danger! L'appareil marchant à l'électricité, il est important
de respecter les consignes de sécurité suivantes :
-
Ne touchez pas l'appareil les mains mouillées
-
Ne touchez pas la fiche les mains mouillées
Assurez-vous que la prise de courant utilise est toujours accessible, pour que vous puissiez débrancher l'appareil en cas de besoin.
- Si l'appareil est en panne, n'essayez pas de le réparer vous-même.
Arrêtez-le à l'interrupteur général (A23) débranchez-le et adress-sez-vous au SAV.
Attention! Ne laïsez pas les emballages (sacs en ue, polystyrene expansé) à la portée des enfants!
Attention! L'appareil ne doit pas etre utilise par des personocomprises les enfants) ayant des capacités psychophysiques senses réduites, une expérience ou des connaissances insuffisantes, a surveillance vigilante et les instructions d'un responsable decurité.
Surveillance les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.
Danger Brûlures! Cet apparéil produit de l'eau chaude et il est en marche, il peut se former de la vapeur.
Évitez les éclaboussures d'eau chaude ou de vapeur. Utilisez les boutons ou les poignées.
Attention! Ne vous accrochez pas à la machine après l'avoir du meuble. Ne posez sur l'appareilaucun object contenant des s, des matériaux inflammables ou corrosifs et utilisez le supc csoires pour ceux nécessaires à la préparation du café (doar ex.). Ne posez aucun object encombrant ou instable sur eil, pour ne pas risquer de bloquer le mouvement de ce der
Attention! Attendez toujours que l'appareil soit inactif avant la traire et ne l'utilise pas quand il est extrait. Exception faite le réglage du moulin à café, qui doit être effectué quand l'aprest extrait (voir chapitre "Réglage du moulin à café").
Nota Bene: Utilisez exclusivement des accessoires et des pière rechange d'origine ou préconisés par le fabricant.
Cet apparéil est construit pour préparer du café et réchauffer des boissons.
Toute autre utilisation est jugée impropre.
Cet apparéil n'est pas ajusté à un usage commercial
Le Fabricant ne répond pas de dommages découulant d'un usage impropre de l'appareil.
Cet apparéil peut être installé sur un four encastré si l'arrière de ce dernier est équipé d'un ventilateur de refroidissement (puissance maximale 3 kW).
Mode d'emploi
Lisez attentivement ce mode d'emploi avant d'utiliser l'appareil.
- Conservez-le soigneusement!
- L'inobservation de ce mode d'emploi peut cause des lésions ou endommager l'appareil.
Le Fabricant ne répond pas de dommages découulant de l'inobservation de ce mode d'emploi.
Nota Bene: L'appareil est doté d'un ventilateur de refroidis-
sement.
Il se met en marche à chaque sortie de café, vapeur ou eau chaude.
Après quelques minutes, le ventilateur s'arrête automatiquement.
Sécurité enfants
Pour bloquer le clavier du panneau commandes, appuyer sur l'icone (B3) et ensuite l'icone OK (B9). Au contraire pour débloquer le clavier, appuyer n'importequelle icône du panneau des commandes et ensuite, avant 5 secondes, l'icone OK (B9).
DESCRIPTION DE L'APPAREIL
Description de l'appareil
(page 3 - A)
A1. Plateau appui tasses
A2. Porte de service
A3. Convoyeur café
A4. Récupérateur de café
A5. Infuseur
A6. Éclairage plateau appui tasses
A7. Touche Marche/Stand-by
A8. Tableau de commande
A9. Bornier
A10. Buse à cappuccino extractible
A11. Cuvette porte-objects.
A12. Réservoir eau
A13. Buse café (réglable en hauteur)
A14. Egouttoir
A15. Couvercle réservoir grains de café
A16. Réservoir de grains de café
A17. Bouton de réglage finesse mouture
A18. Volet pour entonnoir café prémoulu
A19. Doseur
A20. Logement doseur
A21. Entonnoir pour verser le café moulu
A22. Cordon d'alimentation
A23. Interrupteur général ON/OFF
Description du tableau de commande
(page 3-B)
Nota Bene: Pour activer les icônes, il suffit de les effleurer.
B1. Écran : il guide l'utilisateur de l'appareil.
B2. Icone MENU pour activer ou désactiver le mode de programmation des paramètres du menu
B3. Icène ^ sécurité des enfants, pour bloquer le clavier
B4. Icône ① pour sélectionner le goût du café
B5. lône pour sélectionner le type de café désire (expresso, serré, normal, allongé, mug)
B6. Icône pour produit de l'eau chaude.
B7-B8. Icônes ∧ ∨ pour défilier en avant et en arrêté dans le menu et afficher les différents modes
B9. Icône OK pour confirmer la fonction sélectionnée.
B10. Icône pour faire couler une tasse de café
B11. Icône pour faire couler deux tasses de café
B12. Icône pour produit de la vapeur
OPÉRATIONS PRÉLIMINAIRES
Contrôle du transport
Après avoir déballé l'appareil, assurez-vous qu'il est intact et qu'il ne manque aucun accessoire.
N'utilisez pas l'appareil s'il presente des dégats évidents.
Adressez-vous au SAV
Installation de l'appareil
Attention!
- L'installation doit être effectuee par un technicien qualifie conformement aux normes locales en vigueur (voir par. "Installation d'encastrement").
- Ne laïsez pas les emballages de cet apparéil (sacs en plastique, polyester, etc.) à la portée des enfants!
- N'installé jamais l'appareil dans des pieces où la température peut arrivier à 0^ .
- Personnalisez dés que possible les valeurs de durée de l'eau en suivant les instructions de « Programmation de la durée de l'eau ».
Branchement de l'appareil
Danger! Vérifiez si la tension du secteur correspond à celle de sur la plaque signalétique dans le fond de l'appareil.
Branchez l'appareil exclusivement sur une prise de courant installée dans les règes de l'art, ayant une intensité minimale de 10 A et munie d'une terre efficace.
S'il y a incompatibilité entre la prise de courant et la fiche de l'applareil, appepelez un électricien pour qu'il remplace la prise.
Pour respecter les directives en matière de sécurité, vous devrez utiliser pour l'installation un interrupteur omnipolaire ayant une distance minimale de 3 mm entre les contacts.
N'utilisz ni prises multiples ni rallonges.
Attention! Les dispositifs de déconnexion doivent être prévus
sur le réseau d'alimentation conformément aux normes nationales.
ÉLIMINATION
Les apparèils électriques ne doivent pas être éliminés avec les ordures menagères.
Les apparéils portant ce symbole sont régis par la Directive européenne 2002/96/CE.
Tous les équipements electriques et Electroniques à jeter doivent être éliminés à part, dans des déchêteries appropriées prévues par l'État. En eliminant correctement l'appareil qui n'est plus utilisé, vous évitez les retombées négatives pour l'environnement et pour la santé des personnes. Pour plus d'informations sur l'élimination de l'appareil qui n'est plus utilisé, adressez-vous à l'administration communale, au service élimination des déchets ou au magasin où vous avez acheté votre apparéil.
INSTALLATION D'ENCASTREMENT

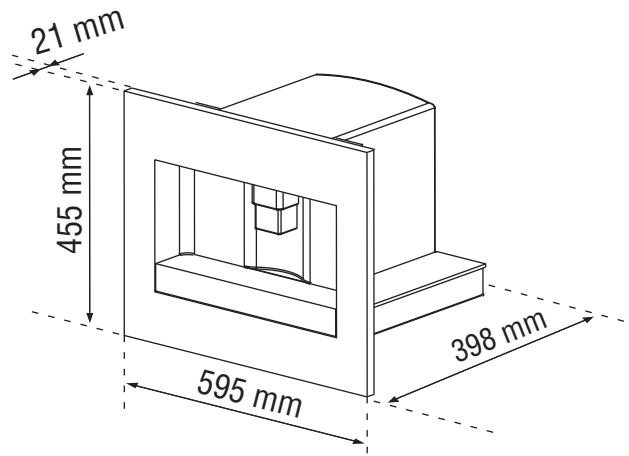

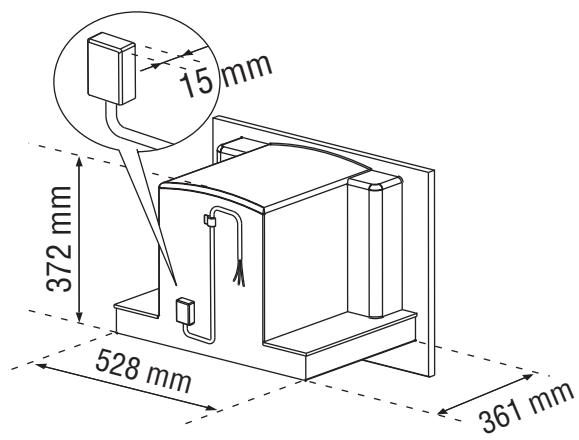

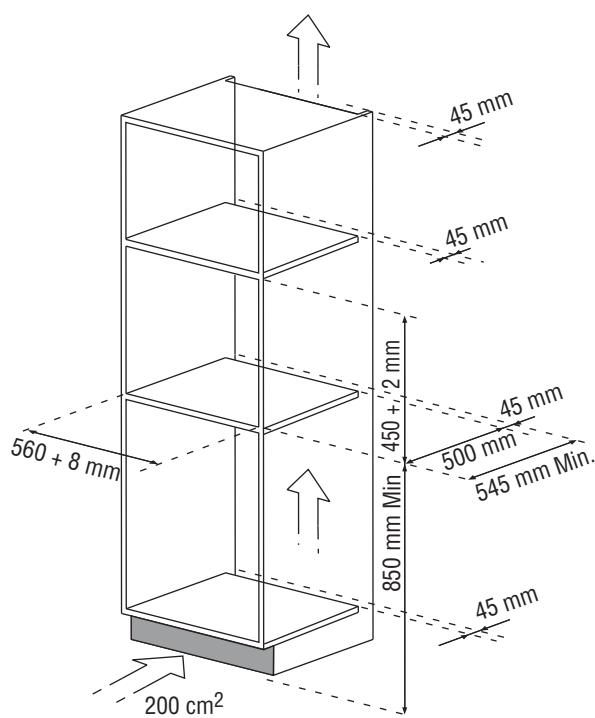

Vérifiez les dimensions minimales nécessaires à une installation correcte de l'appareil electroménager.
La machine à café doit être installée dans une colonne solidement fixée au mur à l'aide de supports.
Attenzione:
- Important : avant toute intervention d'installation ou d'entretien, débranchez l'appareil.
- Les meubles de cuisine en contact direct avec l'appareil doivent être résistant à la chaleur (min. 65^ ).
- Pour assurer une ventilation correcte, prévoyez une ouverture sur le fond du meuble (voir dimensions sur la figure).

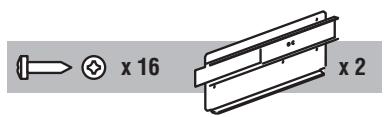

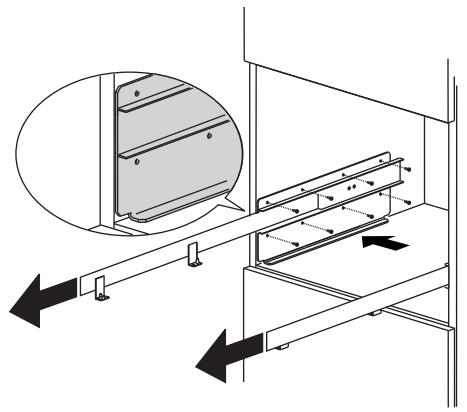

Positionnez les guides sur les surfaces latérales du meuble, comme l'indique la figure.
Fixez-les au moyen des vis prévues puis extrayez-les entiennent. Si la machine à café est installée sur un "Tiroir chauffe-plat", utilisez la surface supérieure de ce dernier comme repère pour le positionnement des guides.
Dans ce cas, le plan d'appui ne sera pas prévu.

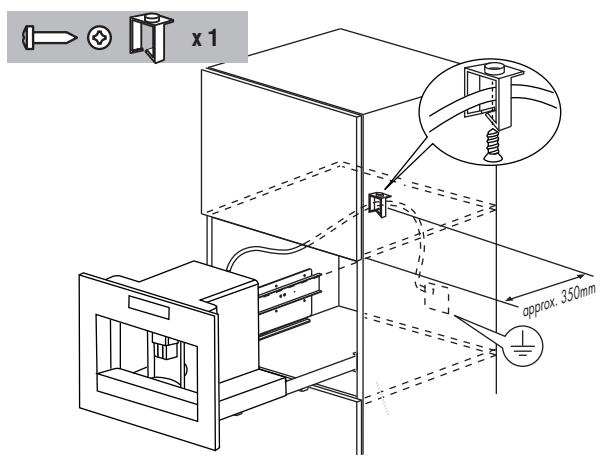

Fixez le cordon d'alimentation au moyen de l'attache prévue.
Le cable d'alimentation doit partager une longueur suffisante pour extraire l'appareil du meuble pendant le replissage du réservoir à café en grains. La mise à la terre est imposée par la législation. Le branchement électrique doit être effectué par un technicien qualifié conformément aux instructions.

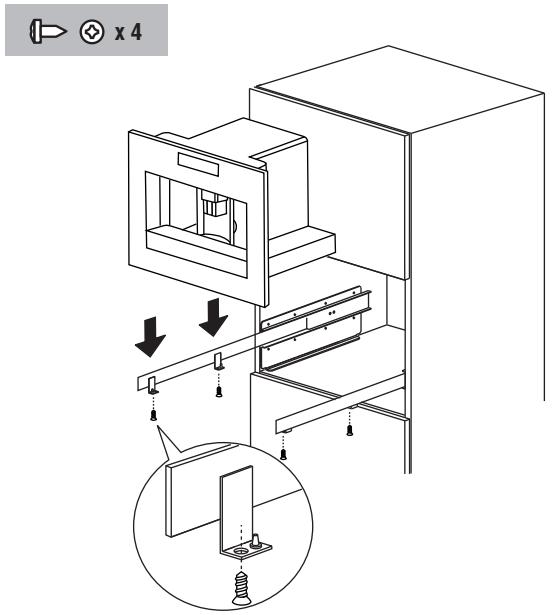

Placez l'appareil sur les guides et assurez-vous que les axes sont bien insérés dans les sièges prévus, puis fixez-le à l'aide des vis fournies.

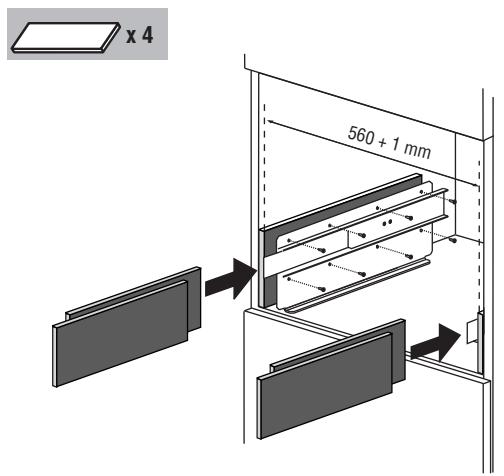

Pour corriger l'alignement de l'appareil, positionné les espaceurs sous le support ou de chaque côte.
PREMIÈRE MISE EN SERVICE
- La machine ayant ete controllee a l'usine avec du cafe, il est normal d'en trouver des traces dans le moulin.
- Personnalisez dés que possible la durée de l'eau en suivant la procédure « Programmation de la durée de l'eau ».
- Branchez l'appareil et appuyez sur l'interrupteur général ON/OFF (A23).
Vous doivent désigné :
- Quand l'écran affiche le message : “APPUYER SUR OK POUR PROGRAMMER FRANÇAIS ”, appuyez sur l'icône OK (B9) pendant 3 secondes (fig. 3). Si vous vous trompez de langue, suivez les indications du chap. « Programmation de la langue ». Si votre langue n'est pas disponible, Sélectionnez-en une parmi celles que propose l'écran. Dans les instructions la langue de referencia est l'anglais. Continue en suivant les indications à l'écran :
- ÀpRES 5 secondes, la machine affiche « REMPLIR LE RÉSERVOIR » : sortez le réservoir (fig. 4), rincez-le et replisssez-le d'eau fraîche sans dépasser la ligne MAX. Le réinsérer en apuyant à fond.
- Posez une tasse sous la buse à eau chaude (fig. 5). L'écran affiche "EAU CHAUDE APPUYER SUR OK". Pressez OK (B9) (fig. 3), un peu d'eau va sortir de la buse.
- La machine affiche : ‘ARRÊT VEUILLEZ PATIENTER’ et elle s'éteint.
- Extrayez l'appareil en le tirant vers l'extérieur et en utilisant les poignées prévues (fig. 6); ouvre le couvercle et remplissez le réservoir de café en grains, refermez le couvercle et poussez l'appareil vers l'intérieur.
La machine a café est prete a travailler.
Attention! Évitez d'introduire du café prémoulu ou lyophilisé, ains caramélisés et tout object pouvant déterminer la machine.
Note Bene: Lors de la première utilisation, il faudra faire 4-5 ou 4-5 cappuccinos avant d'obtenir un bon résultat.
Nota Bene: A chaque départ en utilisant l'interrupteur généI/OFF (A23), la machine démarre une fonction d'AUTODIATIC avant de s'éteindre. Pour la pallumer, pressez le bouton narche/stand-by (fig. 1).
Chaque fois que vous allumez l'appareil, il effectue automatique-ment un cycle de préchauffage et de rinçage qui ne peut pas être interrompu.
L'appareil ne pourra fonctionner qu'après l'exécution de ce cycle.
Danger Brûlures! Pendant le rincege, un peu d'eau chaude, les becs de la buse à café.
Pour allumer l'appareil, pressez (A7) marche/stand-by (fig. 1): L'écran affiche le message "CHAUFFAGE VEUILLEZ PATIENTER". Le chauffage étant terminé, l'écran affiche un autre message: "RINÇAGE". L'appareil est en température quand l'écran affiche le message " TASSE MOYENNE GÔT NORMAL".
PREPARATION DU CAFÉ (AVEC DU CAFÉ EN GRAINS)
- La machine a ete programmée en usine pour produire du cafe normal.
Vous pouvez demander du café extra léger, léger, fort ou extra fort, avec option café prémoulu.
Pour désir le goût désiré, pressez (B4) (fig. 7): le goût désiré apparaitra à l'écran.
- Mettez sous les buses une tasse si vous désirez 1 café (fig. 9) ou 2 tasses pour 2 cafés (fig. 8).
Pour obtenir une meilleure crème, approchez la buse café le plus possible des tasses, en la baissant (fig. 10).
- Pressez (B5) (fig. 11) pour sélectionner le type de café désiré : expresso, serré, normal, allongé, mug.
Pressez (B10) (fig. 12), si vous désirez faire un café et sur l'icône (B11) (fig. 13) si vous en désirez deux.
La machine va maintenant moudre les grains et faire couler le café dans la tasse.
Dès que la quantité de café programmée est atteinte, la machine arrête automatiquement la sortie de café et ejecte la pastille usée dans le récapucateur de café.
-
Quelques secondes après, la machine est à nouveau prête à travailler.
-
Pour arrêter la machine, pressez (A7) marche/stand-by (fig. 1). (Avant de s'eteindre, la machine exécute automatiquement un rincege: attention à ne pas vous brûler).
REMARQUE 1: Si le café coule goutte à goutte ou s'il ne sort pas complètement, voir le chap. « Réglage du moulin à café »
REMARQUE 2: Si le café coule trop vite et que la crème n'est pas satisfaisante, voir le chap. "Réglage du moulin à café").
REMARQUE 3 : Conseils pour obtenir un café plus chaud :
Suivez les instructions du chapitre « Modification et programmation des paramètres du menu », fonction Rinçage.
- Evitez les tasses épaisses car elles absorbent trop de chaleur, à moins qu'elles ne soient préchauffées.
Utilisez des tasses que vous aurez préchauffées en les rincant à l'eau chaude.
REMARQUE 4 : Vous pouvez interrompree la sortie à tout moment en appuyant sur l'icone precedemment selectionnee.
REMARQUE 5: Une fois que le café est fait, si vous pouze en augmenter la quantité dans la tasse, maintenez la pression, dans les 3 secondes, sur l'icone précédemment sélectionnée.
REMARQUE 6: Quand l'écran affiche le message « REMPLIR LE RÉSERVOIR », vous doivent complir le réserve d'eau, autrement la machine ne pourrait pas faire de café.
(II est normal qu'il reste encore un peu d'eau dans le réservoir).
REMARQUE 7 : Tous les 14 cafés simples (ou 7 doubles) la machine affiche le message : « VIDER LE TIROIR À MARC ! »

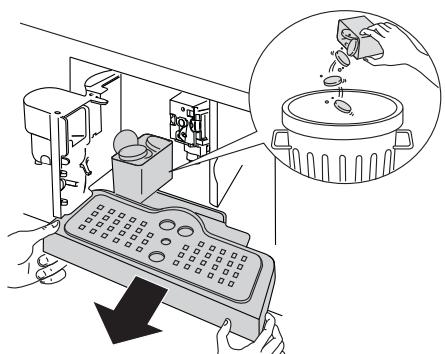

Pour effectuer le nettoyage, ouvre la porte de service sur le devant, en tirant la buse (fig. 16), extrayez l'égoutoir (fig. 17) et nettoyez-le.
Lors du nettoyage, retirez toujours complètement l'égoutoir.
! Attention! quand vous sortez l'égoutoir, VIDEZ TOUJOURS le récapucateur de café. Sans cela, la machine pourrait s'engorger.
REMARQUE 8: Vous ne doivent jamais extraire le réservoir d'eau pendant que le café coule.
La machine ne parviendrait plus à faire de café et afficherait le message : «MOUTURE TROP FINE RÉGLER LE MOULIN ! APPUYER SUR OK » puis « REMPLIR LE RÉSERVOIR » . Vérifiez le niveau d'eau dans le réservoir et remettez-le en place.
Pour redémarrer la machine, pressez OK (B9). L'écran affiche le message "EAU CHAUBE APPUYER SUR OK".
Pressez OK (B9) dans les secondes qui suivent et faites couler l'eau de la buse à cappuccino pendant environ 30 secondes. La production d'eau étant complétée, l'appareil affiche à nouveau automatiquement les modes de base programmes.
i Nota Bene: La machine peut demander de repeter plusieurs fois l'opération et ce, jusqu'à elimination totale de l'air dans le circuit hydraulique.
i Nota Bene: Si I'opération susmentionnée n'est pas effectuée correctement ou si vous eteignez la machine, I'ecran pourrait afficher a nouveau les modes de base programmes même si, en réalité, le problème persiste.
MODIFICATION DE LA QUANTITÉ DE CAFÉ EN TASSE
La machine a ete configuree en usine pour debiter automatique les quantités suivantes de cafe:
- expresso
- serré
normal
allongé
- mug
Pour modifier et pour programmer la quantité de café souhaïée, par exemple celle du cafépresso, procéder de la façon suivante:
- Appuyez plusieurs fois sur l'icône (B5) tant que l'écran ne montre pas "EXPRESSO".
- Maintenez la pression sur l'icone (B10) jusqu'à ce que l'écran affiche le message "PROGRAMME QUANTITE EXPRESSO" Entre temps la machine débite du café.
- Appuyez à nouveau sur l'icone (B10) ou sur l'icone OK per interrompre la production et memoriser la nouvelle quantité de
caféprogrammée
La machine est maintainant reprogrammée selon la nouvelle configuration et elle est prete pour l'utilisation.
On peut également modifier la quantité de café en petite tasse, tasse moyenne, grande tasse et mug.
Nota Bene: En appuyant I'icone (B11), une quantité dou
ble de café sera débitée par rapport à celle configurée aparavant avec l'icone (B10).
Si vous souhaitez revenir aux configurations originales de la machine voir le chapitre "Retour à la programmation de l'usine".
RéGLAGE DU MOULIN À CAFÉ
Le moulin à café ne doit pas être régle car il a déjà été pré régle en usine. Cependant, si vous trouvez que le café coule trop vite ou trop lentement (goutte à goutte), vous devrez agir sur le bouton de réglage du degré de mouture (fig. 14).
Attention! Le bouton de réglage doit être tourné seulement quand le moulin à café est en marche.
Pour que le café coule plus lentement et que la crème soit plus belle, tournez d'un cran en sens inverse des aiguilles d'une montre (=café moulu plus fin).
Pour que le café coule plus vite (et non goutte à goutte), tournez d'un cran dans le sens des aiguilles d'une montre (=café moulu plus gros).
PREPARATION DU CAFÉ EXPRESSO AVEC DU CAFÉ MOULU (À LA PLACE DES GRAINS)
- Pressez (B4) (fig. 7) et sélectionnéz la fonction café moulu.
- Extrayez l'appareil en le tirant vers l'extérieur et en veillant à utiliser les poignées prévues (fig. 6).
- Soulevez le couvercle central, versez dans l'entonnoir un doseur ras de café prémoulu (fig. 19), puiszez l'appareil vers l'intérieur et procédez en suivant les indications du chap. « Préparation du café (avec du café en grains) »
N.B. Vous pouvez faire un seul café à la fois, en appuyant sur l'icone (B10) (fig. 12).
Si, après avoir fait fonctionner la machine avec du café pré-moulu, vous désirez faire à nouveau du café en utilisant des grains, vous devrez désactiver la fonction café moulu en rap-puyant sur l'icone (B4) (fig. 7).
REMARQUE 1: Ne versez jamais de café prémoulu quand la machine est arrêtée, il se disperserait à l'intérieur.
REMARQUE 2: Ne versez jamais plus de 1 doseur, autrement la machine ne fera pas de café.
REMARQUE 3: Utilisez exclusivement le doseur fourni avec l'appareil.
REMARQUE 4: Versez dans l'entonnoir exclusivement du café pré-moulu pour machines à café expresso.
REMARQUE 5: Si vous avez versé plus d'un doseur de café prémoulu et qu'il bouche l'entonnoir, faites-le descendre à l'aide d'un couteau (fig. 21) puis retirez et nettoyez l'infuseur et la machine en suivant les indications du chap. "Nettoyage de l'infuseur".
SORTIE D'EAU CHAUBE
- Contrôlez toujours si la machine est préte.
- Positionnéz la buse à cappuccino vers le centre et posez un récipient dessous (fig. 5).
- Pressez (B6) (fig. 20).
La machine affiche le message " EAU CHAUBE APPUYER SUR OK". Appuyez sur l'icone OK (B9) et l'eau chaude coule de la buse à cappuccino dans le recipient au-dessous
(Evitez de faire couler de l'eau chaude pendant plus de 2 minutes).
Pour arrêté, appuyez sur l'icone (B6) ou sur l'icone (B2).
La machine arrête automatiquement la sortie d'eau dés que la quantité programmée sera atteinte.
PREPARATION DU CAPPUCCINO (AVEC LA FONCTION VAPEUR)
- Tournez la buse à cappuccino vers le centre (fig. 5)
- Versez dans un récipient environ 100 grammes de lait par cappuccino à préparer et placez-le sous la buse à cappuccino.
Choisissez le écipient en tenant compte que le lait va doubler ou tripler de volume.
Il est conseilé d'utiliser du lait demi-écrémé et à peine sorti du réfrigérateur.
- Pressez (B12) (fig. 22).
L'écran affiche le message "VAPEUR PRESSEZ OK"
- Pressez OK (B9).
- Immergez la buse à cappuccino dans le pot à lait (fig. 23) sans dé-passer la moitié de sa longueur.
La vapeur sort de la buse à cappuccino.
Pour obtenir une mousse plus crémeuse, immergéz la buse dans le lait et rougeze le écipient lentement de bas en haut.
(Evitez de faire sortir de la vapeur pendant plus de 2 minutes).
- Une fois atteinte la température désirée, interrompez l'émission de vapeur en appuyant à nouveau sur l'icone (B12) ou sur l'icone OK (B2).
- Prépare le café comme déscritAAParavant en utilisant des tasses suffisammentgrandes et en les remplissant ensuite avecle lait mousseux precedemment préparé.
IMPORTANT : nettoyez toujours la buse à cappuccino immédiatement après usage.
Procedez de la façon suivante :
- Pressez (B12), puis sur l'icone OK (B9) pour produitpendant quelques secondes une petite quantite de vapeur.
Cela chassera de la buse à vapeur toute trace résiduelle de lait.
IMPORTANT : par mesure d'hygiène, il est recommendé de suivre cette procédure à chaque préparation de cappuccino pour chasser du circuit les résidus de lait.
- Attendez deux minutes que la buse à cappuccino refroidisse et, en bloquant d'une main le levier de la buse, dévissez-la de l'autre en l'extrayant vers le bas (fig. 24).
- Extrayez le giclure de la buse à cappuccino en le tirant vers le
bas.
- Lavez soigneusement le giclér et la buse à cappuccino à l'eau chaude.
Assurez-vous que les deux troughs illustrés figure 25 ne sont pas bouchés.
Au besoin, nettoyez-les avec une épingle.
- Réinsérez le giclaur vers le haut dans la buse à cappuccino.
- Remettez la buse à cappuccino en la poussant vers le haut et en la tournant dans le sens des aiguilles d'une montre.
NETTOYAGE
Nettoyage de la machine
Pour nettoyer la machine, évitez les solvants et les détergents abrasifs. Un chiffon doux et humide suffira. Aucun composant de la machine ne doit JAMAIS passer au lave-vaiselle. Les pièces suivantes doivent être nettoyées périodiquement :
Le récapucateur de café (A4).
L'égoutoir (A14).
Le réservoir d'eau (A12).
Les becs de la buse café (A13).
L'entonnoir pour introduire le café prémoul (A21).
- L'intérieur de la machine, accessible après avoir ouvert la porte de service (A2).
L'infuseur (A5).
Nettoyage du récapucérateur de café
Quand l'écran affiche le message « VIDER LE TIROIR», il faut le vider et le laver.
Pour effectuer le nettoyage :
ouvre la porte de service sur le devant (fig. 16), sortez l'égout-toir (fig. 17) et nettoyez-le.
Nettoyez soigneusement le recupérateur de café.
Attention! quand vous sortez l'égoutoir, "VIDEZ TOUJOURS
À MARC !" le récapérateur de café.
Nettoyage de I'égouttoir
Attention! Si l'égoutoir n'est pas vide, l'eau risque de dé
boi
eut abimer la machine.
L'égoutoir est doté d'un flotteur (rouge) indicateur de niveau d'eau (fig. 27).
Videz l'égoutoir et nettoyez le flotteur avant qu'il ne soit visible dans le plateau appui tasses.
Pour retiretior I'egouttoir :
- Ouvrez la porte de service (fig. 16)
- Extrayez l'égoutoir et le récapucateur de café (fig. 17)
- Videz l'égoutoir et le récapucateur de café (A4)
- Remettez l'égoutoir et le récapucateur de café (A4).
- Refermez la porte de service.
Nettoyage du réservoir d'eau
- Nettoyez périodiquement (environ une fois par mois) le réservoir d'eau (A12) à l'aide d'un chiffon imbibé de détergent délicat.
- Supprimez soigneusement les résidus de détergent.
Nettoyage des becs de la buse
- Nettoyez les becs périodiquement, à l'aide d'une éponge (fig. 28).
- Contrôlez périodiquement si les trous de la buse café ne sont pas bouchés.
Au besoin, grattez les dépôts de café avec une épingle (fig. 26).
Nettoyage de l'entonnoir pour introduire le café prémoulu
- Contrôlez périodiquement (environ une fois par mois) si l'entonnoir pour le café prémoulu n'est pas bouché (fig. 21).
Danger! Avant toute opération de nettoyage, arrêtez la machine en appuyant sur l'interrupteur général (A23) et débranchez-la. N'immergez jamais la machine dans l'eau!
Nettoyage de l'intérieur de la machine
- Contrôlepériodiquement (environ une fois parSEAine) si l'intérieur de la machine n'est pas sale. Au besoin, supprimez les dépôts de café avec une éponge.
- Aspirez tous les résidus (fig. 29)
Nettoyage de I'infuseur
L'infuseur doit être nettoyé au moins une fois par mois.
Attention! L'infuseur (A5) ne peut pas etre extrait quand la machine est allumee.
N'essayez pas de retirer l'infuseur deforc
- Assurez-vous que la machine a exécuté l'arrêt correctement (voir "Arrêt")
- Ouvrez la porte de service (fig. 16)
- Extrayez l'égoutoir et le récapucateur de café (fig. 17)
- Appuyez vers l'intérieur sur les deux touches rouges tout en tirant l'infuseur vers l'extérieur pour l'extraire (fig. 30)
Attention! Nettoyez l'infuseur sans détergent, car l'intérieur du piston est traité avec un lubrifiant qui partirait avec.
- Immergez l'infuseur dans l'eau pendant environ 5 minutes et rincez-le.
- Àprous le nettoyage, réinsérez l'infuseur (A5) en l'introduisant dans le support et sur l'axe en bas puis pressez le symbole PUSH jusqu'àu déclic de blocage.
Notabene:Si l'infuseur est difficile à insérer, youdeveezrd lamener à laonne dimension en appuyant fort sur le basle haut en même temps (voir figure).
- ÀpRES quoi, assurez-vous que les touches rouges sont dessorties.
- Remettez l'égoutoir et le recupérateur de café.
- Refermez la porte de service.
Quand la machine est prete, vous pouvez opérer dans le menu pour modifier les fonctions et les parametes suivants:
RINCAGE
- RÉGLAGE HEURE
LANGUE
MARCHE AUTOMATIQUE
DETARTRAGE
TEMPÉRATURE CAFÉ
- ARRÉT AUTOMATIQUE
DURETE EAU
PROGRAMMATION USINE
STATISTIQUES
DEFINITION TONALITE
- QITTER
Rincage
Cette fonction sert à obtenir un café plus chaud. Opérez de la façon suivante :
- Si, la machine à peine en marche, vous doivent faire un café serrer (moins de 60 cc) utiliser l'eau chaude du rincege pour préchauffer la tasse.
Si, en revanche, il s'est écoulé plus de 2/3 minutes depuis le dernier café fait, il faudra, avant d'en demander un autre, préchauffer l'infuseur en appuyant sur l'icone MENU (B2) pour acceder au menu; sur l'afficheur apparait "RINCAGE". Premere l'icona OK (B9). Appuyez sur l'icone OK (B9). L'écran affiche "OK POUR CONFIRMER".
- Appuyez sur l'icone OK (B9).
Laissez couler l'eau dans l'égoutoir ou utilisez cette eau pour rincer la tasse que vous utiliserez ensuite pour le café, de manière à la préchauffer.
Réglage de l'horloge
- Appuyer l'icone MENU (B2) pour entrer dans le menu et ensuite appuyer les icones (B7) et (B8) jusqu'à ce que la machine affiche le message "RéGLAGE HEURE".
- Pressez OK (B9) pour confirmer.
- Pour programmer l'heure, utilisez les icônes (B7) et (B8) et pressez OK (B9) pour confirmer.
Pour programmer les minutes, utilisez (B7) et (B8) et pressez OK (B9) pour confirmer.
Appuyer sur I'icone MENU (B2) pour sortir.
Sélection de la langue
Si vous désirez modifier la langue à l'écran, procédez comme suit :
- Appuyer l'icone MENU (B2) pour entrer dans le menu et ensuite les icones (B7) et (B8) jusqu'à seLECTIONNER "LANGUE".
- Pressez OK (B9).
- Pressez les iconones (B7) et (B8) jusqu'à ce que la machine affiche la langue désirée.
- Pressez OK (B9) pour confirmer.
- Pressez MENU (B2) pour quitter le menu.
Programmation de l'heure de départ automatique
Cette fonction permet de programmer I'heure à laquelle la machine s'allumera automatiquement.
Assurez-vous que l'horloge de la machine a ete programmée.
- Appuyer l'icone MENU (B2) pour entrer dans le menu et ensuite appuyer les icones (B7) et (B8) jusqu'à ce que la machine affiche le message "MARCHE AUTOMATIQUE DESACTIVEE".
Appuyez sur I'icone OK (B9).
- La machine visualise le message "MARCHE AUTOMATIQUE ACTIVER ?".
- Appuyez sur l'icone OK (B9) pour confirmer.
L'écran affiche "MARCHE AUTOMATIQUE 07:30".
Pour programme l'heure de départ automatique, utilisez (B7) et (B8) et pressez OK (B9) pour confirmer.
Pour programmer les minutes, utilisez (B7) et (B8) et pressez OK (B9) pour confirmer.
- Appuyez sur l'icône OK (B9). L'écran affiche "MARCHE AUTOMATIQUE ACTIVEE".
Appuyer sur I'icone MENU (B2) pour sortir.
Détartrage
signes de sécurité du producer et figurant sur le flacon de détartrant.
Notabene:Utilisez exclusivement le dettartrant preconise par
le fabricant. Autrement, la garantie n'est pas valable. De plus, si le détartrage n'est pas effectué régulièrement, la garantie sera nulle.
Quand la machine affiche le message «DETARTRER !» il est temps d'effectuer un détartrage.
Procedez de la façon suivante :
Assurez-vous que la machine est prete.
Accrochez la buse à eau (C7) chaude au gicleur (A10).
- Pressez MENU (B2) pour acceder au menu, puis les iconônes
(B7) et (B8) jusqu'à ce que la machine affiche le message: “DETARTRAGE”.
- Appuyez sur l'icone OK (B9) et la machine affiche le message "DETARTRAGE OK POUR CONFIRMER".
- Appuyez sur l'icone OK (B9). Sur l'écran apparaft l'inscription "VERSER DETARTRANT APPUYER SUR OK".
- Videz le réserve d'eau, versez le contentu du flacon de détartrant en respectant le mode d'emploi et ajoutez de l'eau jusqu'àu niveau MAX imprimé sur le réserve d'eau.
Posez un récipient d'environ 2 litres sous la buse eau chaude.
- Pressez OK (B9). La solution détartrante sortira par la buse à eau chaude et commencerà à replir le écipient. La machine visuelle le message “DETARTRAGE EN COURS”.
- Le programme de détartrage exécuté automatiquement une série de pauses.
- ÀpRES environ 30 minutes, la machine affiche le message “RIN-CAGE REMPLIR LE RÉSERVOIR”.
- Videz le réservoir d'eau, rincez-le pour éliminer les résidus de détartrant et replisssez-le d'eau claire.
- Sur l'écran apparait de nouveau l'inscription "RINCAGE AP-PUYER OK".
- Pressez à nouveau OK (B9). L'eau chaude sort de la buse et remplit le bénépient. La machine affiche le message "RINÇAGE AT-TENDRE SVP"
- Attendez le message "RINCAGE TERMINE APPUYER SUR OK".
- Appuyez sur l'icone OK (B9). L'écran affiche l'inscription “DéTARTRAGE TERMINÉ” suivie de “REEMPLIR LE RÉSERVOIR”. Remplir à nouveau le réservoir avec de l'eau propre.
Le programme de détartrage est terminé et la machine peut faire du café.
REMARQUE: Si la procédure de détartrage est interrompue avant la fin, il faudra tout recommencer.
Attention! SI LE DÉTARTRAGE N'EST PAS EFFECTUÉ RÉ
Modification de la température du café
Pour modifier la température du café, procédez de la façon suivante:
Appuyer l'icone MENU (B2) pour entrer dans le menu et ensuite appuyer les icones (B7) et (B8) jusqu'à ce que la machine affiche le message "TEMPERATURE CAFE."
- Appuyez sur l'icone OK (B9).
- Pressez les iconones (B7) et (B8) pour seLECTIONner la tempérapure du café désirée:asse,moyenne,chaude.
- Pressez OK (B9) pour confirmer la température可以选择.
Appuyer sur I'icône MENU (B2) pour sortir du menu.
Modification de la durée du départ
La machine a eté configurée en usine pour s'eteindre automatique-ment après 30 minutes de la derniere utilisation. Pour modifier cet intervalle (max 120 min.), agir comme suit:
- Appuyer l'icone MENU (B2) pour entrer dans le menu et ensuite appuyer les icones (B7) et (B8) jusqu'à ce que la machine affiche le message "ARRÉT AUTOMATIQUE".
- Appuyez sur l'icone OK (B9).
- Appuyer les iconones (B7) et (B8) pour étabir après combien de temps l'appareil doit s'arrêtier (30 minutes, 1 heures, 2 heures).
- Appuyez sur l'icone OK (B9).
Appuyer sur I'icone MENU (B2) pour sortir.
Programmation de la durée de l'eau
Il est possible d'allonger cette période de fonctionnement et de réduire du même coup la fréquence de détartrage, en programmant la machine selon le contenu réel de calcaire dans l'eau utilisée.
Procedez de la façon suivante :
- Àprous avoir retire de son emballage la bande réactive "Total hardness test" (ci-jointe page 2) immergéz-la dans l'eau pendant quelques secondes.
Ressortez-la et attendez environ 30 secondes (jusqu'à ce qu'elle change de couleur et qu'il se forme de petits carrés rouges).
- Appuyer l'icone MENU (B2) pour acceder au menu, puis les icones (B7) et (B8) jusqu'à ce que la machine affiche le message : "DURETE EAU".
- Appuyez sur l'icone OK (B9).
- Pressez les iconones (B7) et (B8) jusqu'à sélectionner le nombre des.POIS correspondant au nombre de carres rouges qui se sont formés sur la bande réactive (exemple: si 3 carrés rouges se sont formés sur la bande réactive, il faudra sélectionner le message "● ● ● ○");
- Pressez OK (B9) pour confirmer.
La machine est maintainant programmée pour donner l'avis de détartrer quand cela est effectivement nécessaire.
Appuyer sur I'icone MENU (B2) pour sortir du menu.
Restauration des paramètres (RAZ)
Pour éventuellesment restaurer les paramètres d'origine de la machine (meme une fois que l'utilier les a modifiés) précédez de la façon suivante :
- Pressez MENU (B2) pour acceder au menu, puis les icones (B7) et (B8) jusqu'à ce que la machine affiche le message: "PROGRAMMATION USINE".
- Pressez OK (B9), la machine affichera le message : “OK POUR CONFIRMER”.
- Pressez OK (B9) pour restaurer les paramètres. La machine affichera le message : “RéTABLIE”:
Appuyer sur I'icone MENU (B2) pour sortir du menu.
Statistiques
Cette fonction permet d'afficher les données statistiques de la machine.
- Pressez MENU (B2) pour acceder au menu, puis les icones (B7) et (B8) jusqu'à ce que la machine affiche le message: "STATISTIQUES".
- Pressez OK (B9).
- En appuyant sur (B7) et (B8), vous pouvez vérifier :
Combien de cafés et de cappuccinos ont eté déjà faits.
Combien de détartrages ont été effectuels
Combien de litres d'eau ont ete fournis globalement
- Appuyez une fois sur l'icone MENU (B2) pour quitter cette fonction ou deux fois pour quitter le menu.
Définition tonalité
Cette fonction permet d'activer/désactiver le signal sonore que la machine émet à chaque pression des icones et chaque fois que vous insérez/retirez un accessoire.
Notabene: La machine est reprogrammée avec activation du sonore.
- Appuyer l'icone MENU (B2) pour entrer dans le menu et ensuite appuyer les icones (B7) et (B8) jusqu'à ce que la machine affiche le message "DéFInITION TONALITE ACTIVE".
- Appuyez sur l'icone OK (B9). Sur l'écran apparaît l'inscription "DéFInITION TONALITE DÉSACTIVER ?".
Appuyer l'icone OK (B9) pour désactiver le signal sonore.
Appuyer sur I'icone MENU (B2) pour sortir du menu.
ARRÉT DE L'APPAREIL
Chaque fois que vous éteignez l'appareil, il effectue automatique-ment un rinceage qui ne peut pas etre interrompu.
Danger Brûlures! Pendant le rincege, un peu d'eau chaude, les becs de la buse à café.
Évitez les éclaboussures. Pour arrêtier l'appareil, pressez marche/stand-by (A7). L'appareil exécuté le rinçage puis il s'éteint.
Notabene:Si l'appareil resteinutilisedependant longtemps,
mettez sur 0 l'interrupteur général ON/OFF (A23) situé sur une côte de l'appareil.
CHARACTERISTIQUES TECHNIQUES
Tension: 220-240 V~50/60 Hz max. 10 A
Puissance absorbée : 1350 W
Pression : 15 bars
Capacité réservoir d'eau : 1,8 litre
Dimensions LxHxP : 595 x 455 x 398 mm
Poids:26kg
L'appareil est conforme aux directives CE suivantes :
- Directive Basse Tension 2006/95/CE et ses amendements.
Directive EMC 2004/108/CE et ses amendements.
Les matières et les objets destinés au contact avec des produits alimentaires sont conformes au règlement européen (CE) N°1935/2004.
MESSAGE AFFICHÉS À L'ÉCRAN
| MESSAGE AFFICHÉ | CAUSE PROBABLE | SOLUTION |
| REMPILR LE RÉSERVOIR | • Le réservoir d'eau est vide ou mal in-séré. | • Remplissez le réservoir d'eau et/ou in-sérez-le correctement, en poussant à bloc. |
| MOUTURE TROP FINE RÉGLER LE MOU-LIN!INSIDER BUSE À EAU!ET APPUYER SUR OK | • La mouture est trop fine et le café coule trop lentement. | • Tournez le bouton de réglage de la mouture d'un cran vers le numéro 7. |
| MOUTURE TROP FINE RÉGLER LE MOU-LIN!+ (alterné)APPUYER SUR OK( et ensuite)REMPLIR LE RÉSERVOIR | • Le réservoir a été retirené pendant la sor-tie. Il y a de l'air dans le circuit hydrauli-que. | • Insérez le réservoir et pressez OK (B9).L'écran affiche le message “EAU CHAUBE”.La machine se remet en mode ‘préte’. |
| VIDER LE TIROIR À MARC! | • Le recoupérateur de café (A4) est plein ou la的最后一 minute préparation remonte à plus de 3 jours (cette opération garan-tit une hygiène correcte de la machine). | • Videz le recoupérateur de café, nettoyez-le et remettéz-le en place.Important : quand vous sortez l'égout-toir, VOUS DEVEZ toujours vider le ré-cupérateur de café, même s'il n'est pas plein.Sans cela, il se peut qu'après, en faisant les cafés, le recoupérateur se rem-pliesse plus que prévu et que la machine s'engage. |
| INSIDER LE TIROIR À MARC! | • Àprous le nettoyage, le recoupérateur de café n'a pas été remis en place. | • Ouvrez la porte de service et insérez le recoupérateur de café. |
| INTRODUIRE LE CAFÉ MOULU! | • La fonction ‘café moulu’ a été sélec-tionnée mais le café moulu n'a pas été versé dans l'entnonoir.L'entnonoir (A21) est bouché. | • Extrayez la machine et introduisez le café moulu dans l'entnonoir.Videz l'entnonoir à l'aide d'un couteau(voir par. Nettoyage de l'entnonoir pour introduire le café) moulu". |
| DÉTARTRER! (alterné)TASSE MOYENNE GOUT NORMAL | • Il indique qu'il faut détartrer la machine. | • Il faut exécuter au plus vite le pro-gramme de détartrage décrit au chap. « Détartrage » |
| RéDUIRE DOSE CAFÉ ! | • Vous avez utilisé trop de café. | • Sélectionnez un goût plus léger ou ré-duissez la quantité de café prémoulu et demandez à nouveau du café à la machine. |
| REMPLIR LE RÉSERVOIR DE GRAINS! | • Il n'y a plus de café en grains. | • Remplissez le réservoir de grains |
| INSIDER GROUPE INFUSEUR! | •Après le nettoyage, l'infuseur n'a pas été remis en place | • Insérez l'infuseur (voir chap. “Netto-yage de l'infuseur”). |
| REFERMER LE VOLET! | • La porte de service est ouvert | • Refermez la porte de service. |
| ALARME GÉNÉRALE! | • L'intérieur de la machine est très sale. | • Nettoyez soignement la machine comme indiqué au par. « Nettoyage et entretien ».Après quoi, si la machine affiche encore le message, adressez-vous à un centre de service. |
SOLUTION DES PROBLEMES
Voici une liste de dysfonctionnements possibles
Si le problème ne peut pas'être résolu de la manière décrite, contactez le SAV.
| PROBLÈME | CAUSE PROBABLE | SOLUTION |
| Le café n'est pas chaud | • Les tasses n'ont pas été préchauffées
• L'infuseur a refroidi partir qu'il s'est écoulé plus de 2/3 minutes depuis le dernier café.
• La température programmée n'est pas suffisante. | • Chaufferez les tasses en les rçant à l'eau chaude
• Avant de faire le café, chaufferez l'info-seur en sélectionnant la fonction RIN-CAGE dans le menu.
• Modifier la température programmée (voir paragraphe 'Modification de la température du café'). |
| Le café est peu créieux | • Le café est moulu trop gros.
• Le mélange de café ne va pas. | • Tournez le bouton de réglage de la mouture d'un cran vers le numéro 1 en sens inverse des aiguilles d'une monTre pendant que le moulin est en marche (fig. 14)
• Utilisez un mélange pour machines à café expresso. |
| Le café coule trop lentement ou il sort goutte à goutte. | • Le café est moulu trop fin. | • Tournez le bouton de réglage de la mouture d'un cran vers le numéro 7 dans le sens des aiguilles d'une montrependant que le moulin est en marche (fig. 14). Tournez d'un cran à la fois jusqu'à obtention d'un débit satisfaisant. L'effect ne sera appréciable qu'au bout de 2 cafés. |
| Le café sort trop vite | • Le café est moulu trop gros. | • Tournez le bouton de réglage de la mouture d'un cran vers le numéro 1 en sens inverse des aiguilles d'une montrependant que le moulin est en marche (fig. 14). Attention à ne pas trop tourner le bouton de réglage de la mouture, autrement, quand vous demandereux cafés, il risquera de couler goutte à goutte. L'effect ne sera appréciable qu'au bout de 2 cafés. |
| Un des deux becs, ou les deux, ne laisse(nt) pas couler le café. | • Les becs sont bouchés. | • Nettoyez les becs avec une épingle (fig. 26). |
| Au lieu de sorting par les becs, le café coule le long de la porte de service (A2). | • Les trough des becs sont bouchés par de la poudre de café séchée.
• Le convoyeur café (A3) dans la portedeservice est coincide. | • Nettoyez les becs avec une épingle, une éponge ou une Brosse à poils durs (fig. 26-28).
• Nettoyez soignement le convoyeur café (A3), surtout à proximité des char-nières. |
| De l'eau sort de la buse à la place du café. | • Le café moulu est resté bloqué dans l'entonnoir (A21) | • Nettoyez l'entonnoir (A21) à l'aide d'une fourchette en bois ou en plastique et nettoyez l'intérieur de la machine. |
Notice Facile
