FREELINE BB3TV - Émetteur-récepteur sans fil C6V - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur audio-vidéo sans fil
Marque	C6V
Modèle	FREELINE BB3TV
Fréquence de transmission vidéo	2,4 GHz
Fréquence de renvoi de télécommande	433,92 MHz
Nombre de canaux	4
Portée en champ libre	~100 mètres
Portée en habitation	~30 mètres
Alimentation	Bloc secteur 230 V / 50 Hz vers 9 V DC / 300 mA
Consommation	3 W (système complet)
Dimensions (transmetteur)	143 x 116 x 43 mm
Dimensions (récepteur)	143 x 116 x 43 mm
Poids	Environ 200 g chacun
Standards vidéo supportés	PAL / NTSC / SECAM (vidéo composite)
Connectique d’entrée (transmetteur)	Prise Péritel (vidéo composite)
Connectique de sortie (récepteur)	Prise Péritel (vidéo composite)
Câbles fournis	1 câble péritel, 1 câble péritel gigogne
Diffuseur infrarouge fourni	Oui
Type de modulation vidéo	FM
Puissance d’émission	< 10 mW
Température d’utilisation conseillée	0 °C à 40 °C
Garantie	2 ans pièces et main-d’œuvre

FOIRE AUX QUESTIONS - FREELINE BB3TV C6V

Quels appareils puis-je connecter au transmetteur FREEline BB3TV ?

Vous pouvez connecter tout appareil video disposant d’une prise Peritel (prise Peritel) : decodeur satellite (TPS, Canal Satellite, etc.), magnetoscope, lecteur DVD, etc.

Comment installer le diffuseur infrarouge pour le renvoi de telecommande ?

Placez le diffuseur IR a environ 5 a 10 cm de la fenetre infrarouge de l’appareil video a commander, en vue directe. Branchez la fiche jack dans la prise IR du transmetteur.

Que faire si je n’ai pas d’image sur le televiseur secondaire ?

Verifiez que le transmetteur et le recepteur sont allumes (voyant bleu), que le televiseur secondaire est sur la bonne entree (AV, EXT ou AUX), que la source video est allumee et que les deux appareils sont regles sur le meme canal de transmission (canal 1 par defaut).

Comment changer le canal de transmission ?

Utilisez l’interrupteur CHANNEL situe sous le transmetteur et sous le recepteur. Reglez les deux appareils sur le meme canal (1 a 4) pour garantir une transmission correcte.

Puis-je utiliser ce systeme avec un television comme source video ?

Il n’est pas conseille car vous serez contraint de regarder le meme programme sur les deux televiseurs. De plus, certains televiseurs n’ont pas de sortie Peritel adequat.

Quelle est la portee maximale du systeme ?

En champ libre, la portee est d’environ 100 metres. En interieur (a travers les murs), elle est d’environ 30 metres, selon la nature et l’epaisseur des murs.

Le systeme est-il compatible avec la telecommande d’origine de mon decodeur ?

Oui, le renvoi de telecommande fonctionne avec les telecommandes infrarouges classiques (32 kHz a 56 kHz). Pointez la telecommande vers le recepteur FREEline BB pour controler l’appareil source.

Pourquoi ai-je des perturbations audio/video ?

Les perturbations peuvent etre causees par d’autres appareils sans fil (WiFi, Bluetooth, micro-ondes) ou par un voisin utilisant un systeme similaire. Essayez de changer de canal, de deplacer le transmetteur ou le recepteur, ou de reduire la distance entre eux.

Puis-je ajouter un recepteur supplementaire ?

Oui, le systeme FREEline BB peut etre complete par des recepteurs supplementaires. La version BB3TV est livree avec un transmetteur et deux recepteurs.

Comment entretenir mon emetteur-recepteur ?

Nettoyez les appareils avec un chiffon doux et sec. N’utilisez pas de solvants ou de produits abrasifs. Evitez l’humidite, les fortes temperatures et ne couvrez pas les appareils pour assurer une bonne ventilation.

MODE D'EMPLOI FREELINE BB3TV C6V

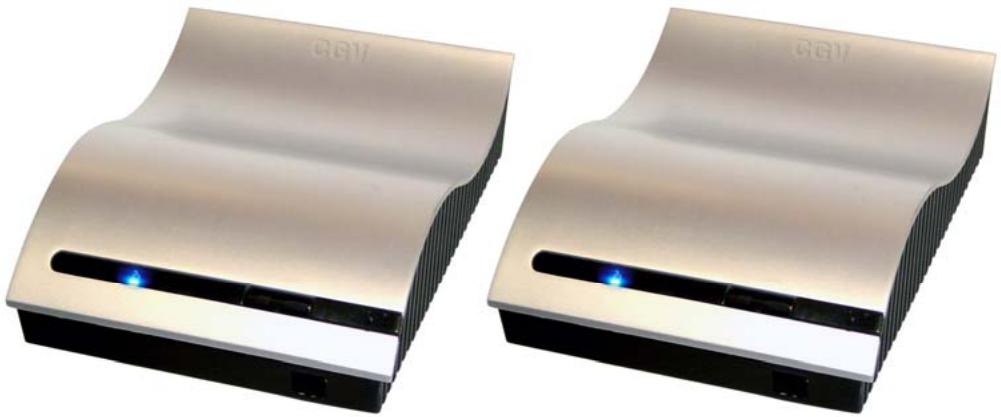

Transmetteur d'images & télécommande SANS FIL

Notice d'emploi

CGV- Compagnie Générale de Videotechnique www.cgiv.fr

INDEX

Présentation de votre Transmetteur audio-video SANS FIL 4

1- Information importante 5
Précautions d'utilisation : 5
Contenu : 5
2- Descriptions 6

A Transmetteur FREEline BB 6
B Récépteur FREEline BB 7

3- Branchements et essais 8

A Raccordement des appareils video au transmetteur FREEline BB 8
B Raccordement des appareils video au recepteur FREEline BB 9

4-En cas de problèmes 10
5-SAV et fabricant 12
6-Garantie 12
7- Informations generales 13
8- Specifications techniques 14

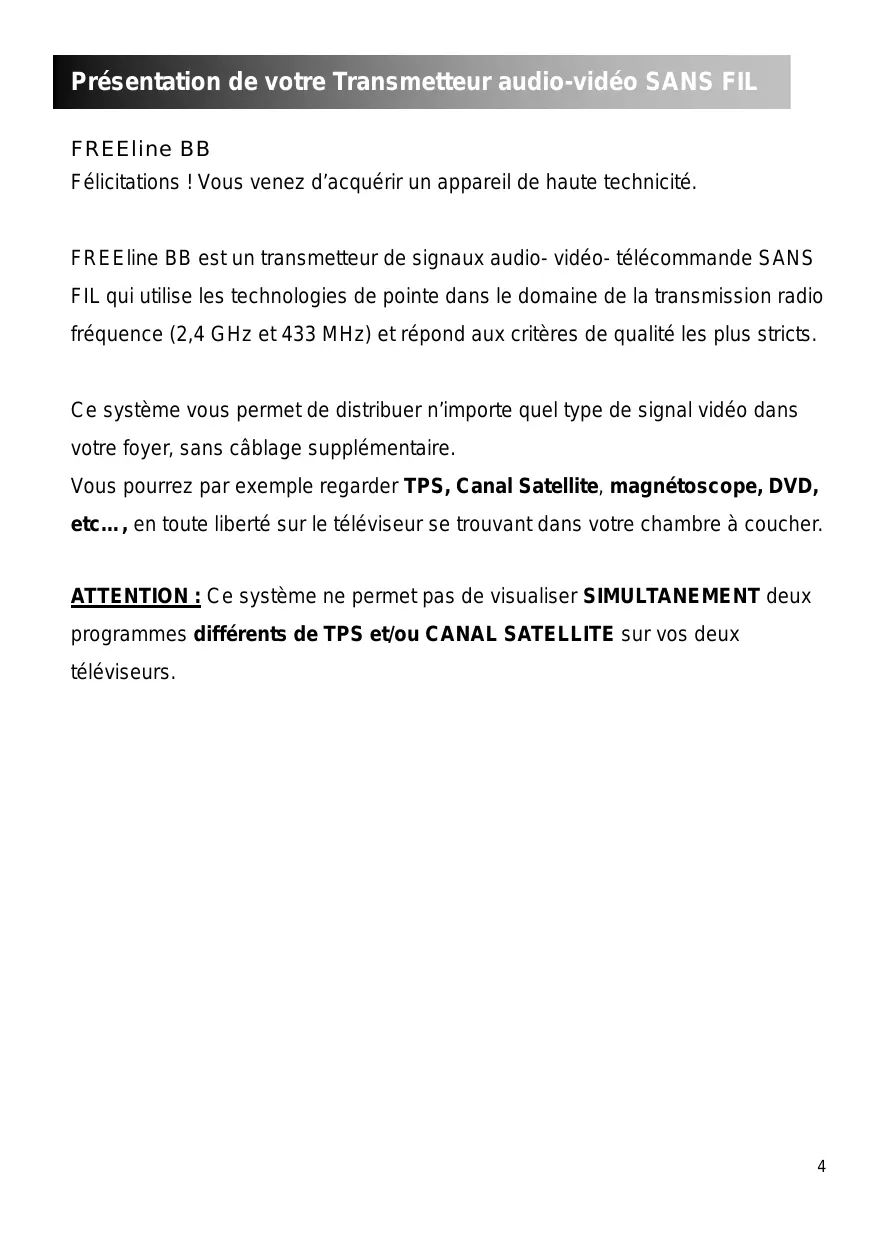

Présentation de votre Transmetteur audio-video SANS FIL

FREEline BB

Félicitations! You venez d'acquerir un apparéil de haute technicity.

FREEline BB est un transmetteur de signaux audio- video-télécommande SANS FIL qui utilise les technologies de pointe dans le domaine de la transmission radio fréquence (2,4 GHz et 433 MHz) et répond aux critères de qualité les plus stricts.

Ce système vous permet de distribuer n'importe quel type de signal video dans votre foyer, sans câblage supplémentaire.

Vous pourrez par exemple regarder TPS, Canal Satellite, magnétoscope, DVD, etc..., en toute liberté sur le téléviseur se trouvant dans votre,chambre à coucher.

ATTENTION: Ce système ne permet pas de visualiser SIMULTANEMENT deux programmes différents de TPS et/ou CANAL SATELLITE sur vos deux téléviseurs.

1- Information importante

Veuillez lui et respecter attentivement les indications mentionnées dans cette notice.

• Besoin: Une prise péritel doit être disponible sur chaque apparéil video ainsi que sur le téléviseur secondaire.
• Deux cables péritel sont fournis. Si vous souhaitez relier un téléviseur utilisant une connexion de type RCA uniquement, il faudra vous munir d'un cable RCA vers péritel (non fourni).
• Sources video : Décodeurs satellite numériques ou analogiques (TPS, Canal Satellite, Sky digital, Premiere, etc....) magnétoscope, DVD, etc....

Précautions d'utilisation :

• Ne pas utiliser cet apparéil dans une ambiance humide ou mouillé.
• Ne pas l'exposer aux fortes températures.
• Ne pas l'ouvrir sous peine de perdre la garantie fabricant.

Veuillez le returner chez votre revendeur CGV le plus proche en cas de problème technique.

• Ne pas le couvrir.
• Veuillez connecter les blocs secteur fournis à la prise secteur 230 V/50Hz.
  Veillez à ne pas utiliser d'autres blocs secteur que ceux fournis.
• Système pouvant perturber ou être perturbé par des appareils environnants. Ces interférences peuvent endommager vos équipements. Veuillez vous assurer de leur compatibilité avant de vous en servir.

Le système FREEline BB comprend les éléments suivants :

• 1 Transmetteur
• 1 Récepteur
• 1 cordon péritel
• 1 cordon péritel gigogne
• 1 diffuseur infrarouge
• 2 blocs secteur 230V / 50Hz 9V DC
  La presente notice.

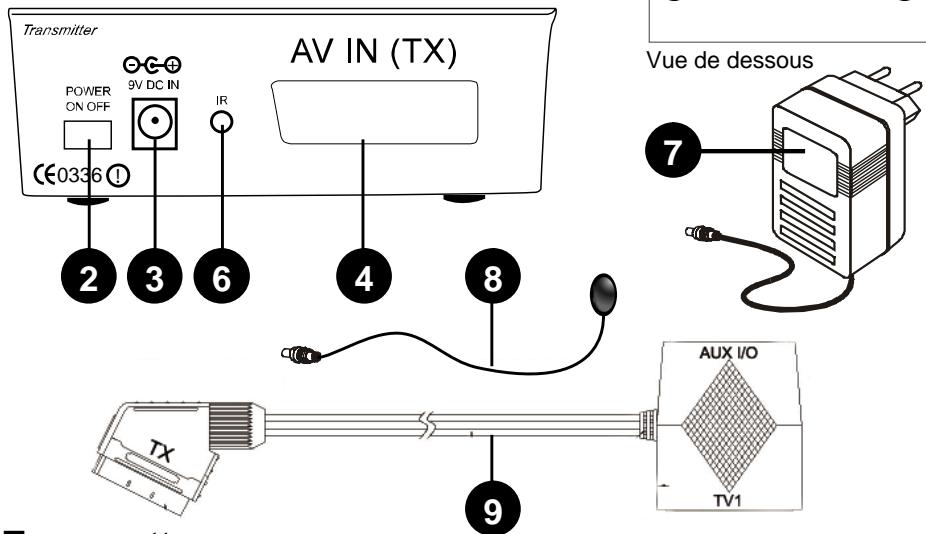

A Transmetteur FREEline BB

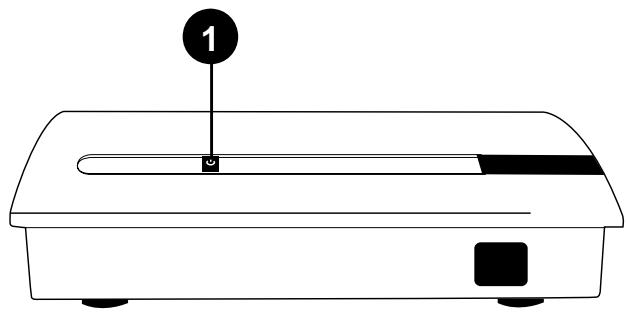

A.1. LED de signalisation du mode ON/ OFF

Levoyantbleuestallumé quandl'appareil estenmode de fonctionnement (ON).

A.2. Power ON OFF: Interrupteur marche/arrêt
A.3. 9V DC IN

Connecteur 9V DC IN, permettant de relier le transmetteur au bloc secteur.

A.4. AV IN (TX) Entre source video externe :

Permet la connexion à une source video externé à l'aide du cable péritel gigogne fourni.

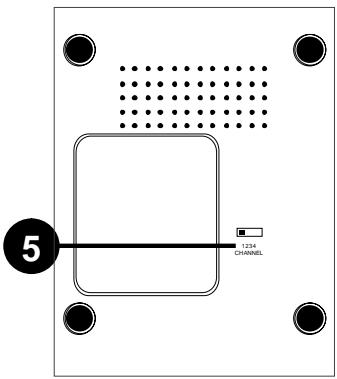

A.5.CHANNEL:Interrupteur de changement de canaux :

Permet de selectionner le canal de transmission 2,4GHz (1 parmi 4).

A.6. IR: Permet la connexion du diffuseur infrarouge.
A.7. Bloc secteur 230V / 50Hz 9VDC
A.8. Diffuseur infrarouge (IR)
A.9. Câble péritel gigogne

A) Transmetteur

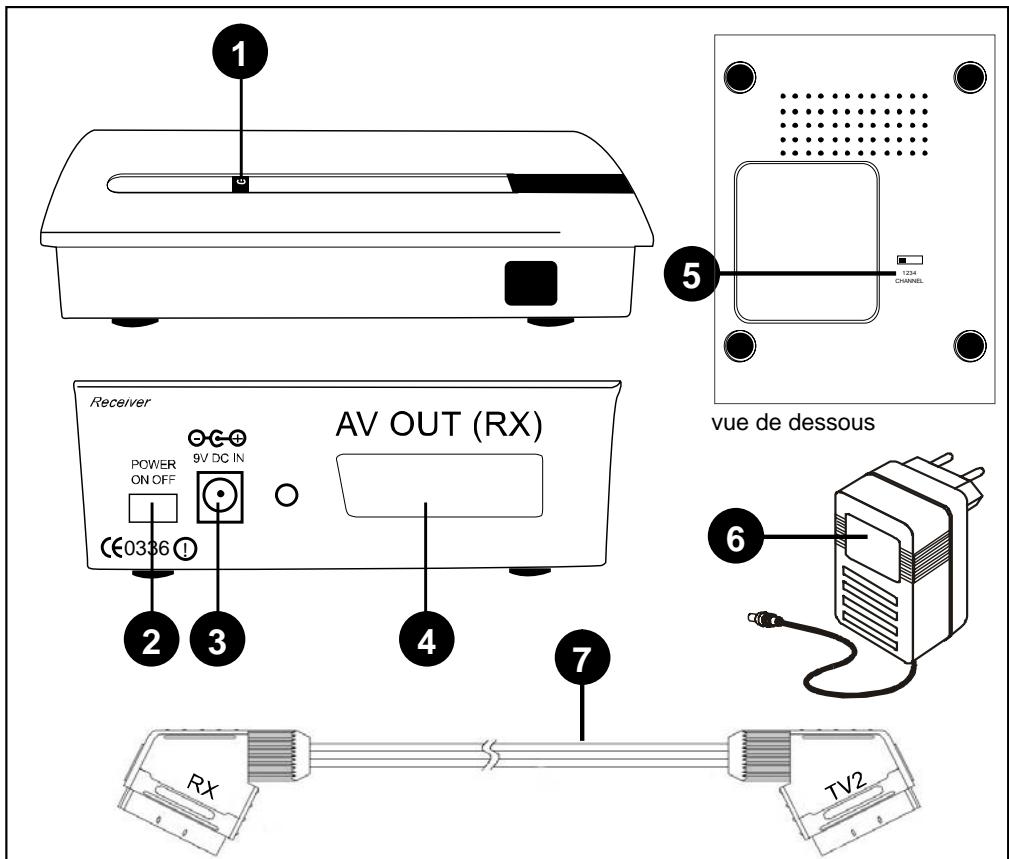

B Récepteur FREEline BB

B.1. LED de signalisation du mode ON/ OFF

Levoyantbleuestallumé quandl'appareil estenmode de fonctionnement (ON).

B.2. Power ON OFF: Interrupteur marche/arrêt

B.3. 9V DC IN :

Connecteur 9V DC IN, permet de relier le récepteur au bloc secteur.

B.4. AV OUT (RX) Sortie vers TELVISEUR

Permet la connexion du récepteur sur votre télévisuer secondaire grâce au cable péritel fourni.

B.5.CHANNEL:Interrupteur de changement de canaux :

Permet de selectionner le canal de transmission 2,4GHz (1 parmi 4).

B.6. Bloc secteur 230V / 50Hz 9VDC

B.7. Câble péritel.

B) Récepteur

A1/A2

A3/A4
A5/A6

A7

A Raccordement des apparéils video au transmetteur FREEline BB

A.1. Veillez à ce que le transmetteur soit en mode OFF.

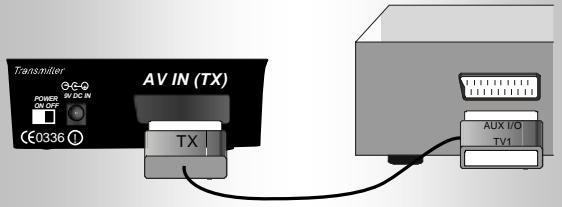

A.2. Utilisez le cable péritel gigogne fournie pour relier le transmetteur (prise marquee AVIN (TX) à votre source video que vous souhaitez transmettre (le côté gigogne doit se trouver sur l'appareil à transmettre).

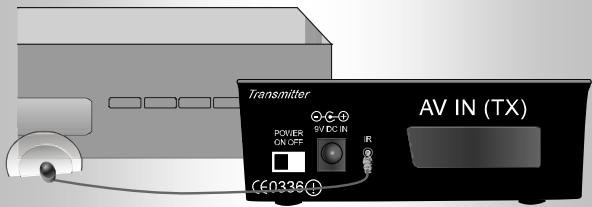

A.3. Placez le diffuseur infrarouge fourni à proximé (~ 5 à 10cm) de la fenêtre infrarouge de l'appareil video à commander et connectez la fiche jack à la prise correspondante (IR) au dos du transmetteur.
A.4.Allumez vos différents appeareils video (décodeur TPS ou Canal satellite, ou le VCR, etc...).

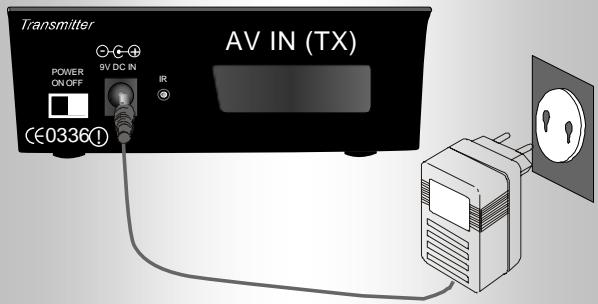

A.5. Branchez le bloc secteur sur 9V DC IN et à une prise secteur 230V / 50Hz
A.6. Allumez le transmetteur en plaçant l'interrupteur (POWER ON/OFF) sur ON, placé au dos.
A.7. Régler le canal de transmission sur 1, grâce à l'interrupteur CHANNEL placé au dessous.

IMPORTANT: Veillez à toutes régler le même canal de transmission sur le transmetteur et le récepteur. Les apparils sont pré- régles en Usine sur le canal 1.

B1/B2

B3/B4

B5

Interrupteur CHANNEL

B8

B Raccordement des apparèils video au récepteur FREEline BB

B.1. Veillez à ce que le récepteur soit en mode OFF.

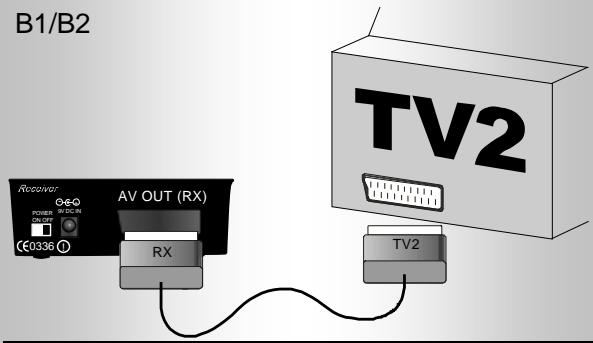

B.2. Utilisez le cable péritel fourni pour relier le récepteur (prise marquée AV OUT RX) à votre téléviseur secondaire.

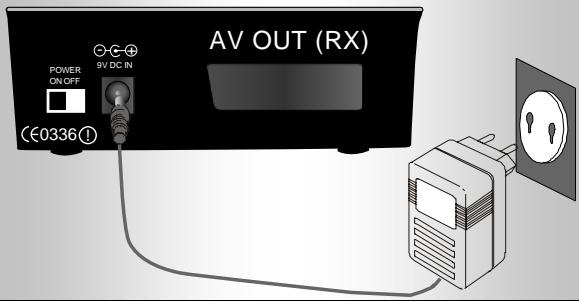

B.3. Branchez le bloc secteur sur 9V DC IN et à une prise secteur 230V/50 Hz.
B.4. Allumez le récepteur en plaçant l'interrupteur (POWER ON/OFF) sur ON placé au dos.
B.5. Régler le canal de transmission sur 1, grâce à l'interrupteur (CHANNEL) placé au dessous.
B.6. Placez you sur la chaine/ programme « AV » ou « AUX » de votre téléviseur secondaire en utilisant la télécommande de celui-ci.
B.7. Vérifiez que vous obtenez bien le programme désire.

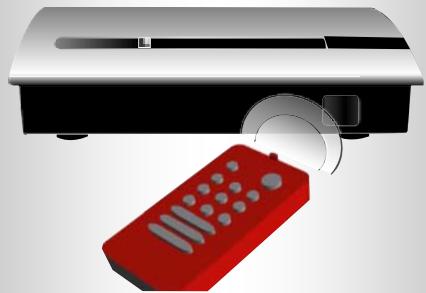

B.8. Vérifier que le renvoi de télécommande fonctionne correctement. Pour cela, pointez la télécommande de l'appareil video que vous regardez vers le récepteur FREEline BB et modifiez le programme s'il s'agit d'un écodeur numérique (ex: TPS ou Canal Satellite). Si cela ne fonctionne pas, veuillez vérifier l'installation du diffuseur infrarouge externe fourni (voir § A.3.).

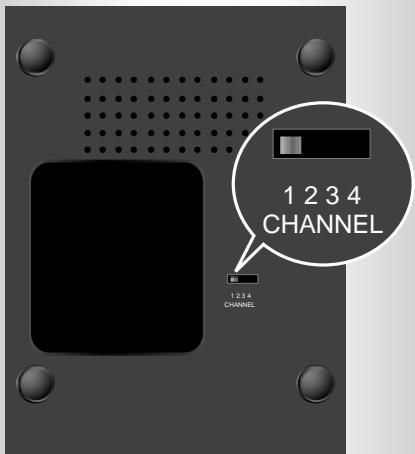

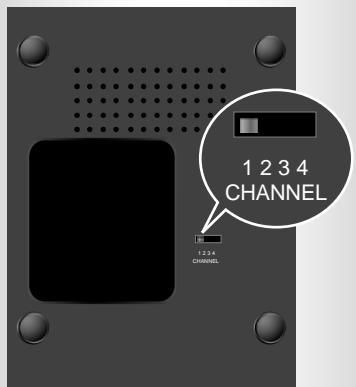

Changement du canal de transmission

Par défaut, les apparèils sont régés sur le canal 1.

Si ce canal avait etre perturbé, vous pourrez grace a l'interrupteur

CHANNEL modifier celui-ci.

IMPORTANT: Veillez à toutes régler le même canal de transmission sur le transmetteur et le récepteur du système FREEline BB.

4- En cas de problèmes

Si vous deviez rencontres des problèmes de fonctionnement, veuillez vous rapporter au tableau ci-dessous :

Problèmes	Solutions
Pas d'image sur le téléviseur secondaire	• Assurez vous que le transmetteur et le récepteur sont en marche (voir si les voyants bleus (mode ON) sont allumés).• Sélectionnez la châne ‘AV’, ‘EXT’ ou ‘AUX’ sur votre téléviseur secondaire.• Assurez vous que l'appareil video à transmettre est également allumé (ex : DVD, VCR, etc....).• Vérifiez si le canal de transmission régèle sur le transmetteur et le récepteur est le même (canal 1 par défaut).• Si vous utilisez un VCR en tant qu'appareil video transmis, veuillesz vous assurer de ne pas avoir utilisé la mauvaise prise péritel de celui-ci.(AV.1 ou AV.2, voir la notice de votre VCR).
Mauvaise qualité de son ou d'image sur le téléviseur secondaire	• Déplacez votre récepteur jusqu'à obtenir une amélioration de la qualité des signaux reçus.• Faire la même opération avec le transmetteur.• Utilisez un autre canal de transmission (ex: le canal 2).• Réduisez la distance entre le transmetteur et le récepteur (< 30 m*).
Le programme hertzien que vous regardiez via le tuner du VCR, disparait après quelques minutes	• Désactivez le mode AUTO stand-by de votre VCR. (mise en veille automatique sur certains modèles de VCR).
Mauvaise image sur le téléviseur secondaire	• Sélectionnez la châne ‘AV’ ou ‘EXT’ sur votre téléviseur secondaire.• Assurez vous que l'appareil video à transmettre soit allumé (ex : DVD, VCR, etc....).• Peut être, étes vous perturbé par un voisin utilisant un système sans fil similaire. Si tel est le cas, changez de canal de transmission de votre système FREEline BB (ex : canal 2) Vérifiez si le canal de transmission régèle sur le transmetteur et le récepteur est le même.
Pas de renvoi de télécommande depuis le télévisueur secondaire.	• Assurez vous qu'il n'y a pas d'obstacles entre le récepteur et la télécommande. • Assurez vous qu'aucun autre appeareil de type casque sans fil, station météo, etc...., travaillant sur la même fréquence (433MHz), ne perturbant pas le bon fonctionnement de celui-ci. • Assurez vous que la distance max. ~5m entre la télécommande et le récepteur FREEline BB est bien respectée. • Installez le diffuseur IR: Vérifiez l'st installation du diffuseur IR, il doit se trouver à ~ 5 à 10 cm de l'appareil video à commander, en vue directe.
Perturbation sonore audible en cas d'utilisation du renvoi de télécommande.	• Déplacez le récepteur jusqu'à disparition du bruit. • Faire la même opération pour le transmetteur.
Transmission de signal du type S-Video vers le télévisueur secondaire donne une image en noir et blanc.	• Sélectionnez dans le menu de configuration de l'appareil video à transmettre ex: VCR, DVD décodeur satellite, etc., un signal de sortie du type VIDEO COMPOSITE. Note: Le transmetteur FREEline BB ne reconnaît que les signaux du type video composite.
Perturbations Audio&video.	• Déplacez le récepteur ou le transmetteur jusqu'à disparition des perturbations. • Modifiez le canal de transmission sur le transmetteur et le récepteur (ex: canal 2).

*En fonction de la nature et de l'épaissieur des murs.

5- SAV et fabricant

CGV- Compagnie Generale de Videotechnique
Rue Théodore Monod
ZA la Vigie BP 04
67541 Ostwald Cedex

Service Hotline : [phone] (1,34€/appel puis 0,34€/minute)
Lundi au Vendredi : 8H00 à 18h00.

Fax: [phone]
Email: [e-mail]
Internet: www.cqv.fr

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontre des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller grâceusement.

6-Garantee

La garantie offerte par la société CGV sur les transmetteurs audio - video sans fil se conforme aux dispositions legales à la date de l'achat.

GARANTIE 2 ANS PIECES ET MAIN D'OEUVRE.

7- Informations generales

1. La qualité de l'image ou du son peut être influencée par l'utilisation d'un four à micro-ondes. D'autres systèmes sans fil (Bluetooth, WIFI, reseaux locaux LAN sans fil, etc....) peuvent aussi dégrader la qualité de l'image et du son.
2. Ce système sans fil ne se limite pas à une seule piece ou maison! En effet, toute personne se trouvant à proximé de votre domicile (jusqu'à ~ 30m) détenant un système similaire peut receivevoir les programmes transmis par le FREEline BB.
3. Il n'est pas conseilé d'utiliser un téléviseur comme source video car vous serez contraint de regarder le même programme sur les 2 téléviseurs.
4. Certains magnétoscopes intégrés et/ou certains combinés téléviseur-magnétoscopes ne peuvent pas être utilisés avec le transmetteur FREEline BB (cela dépend de la marque et du type) car ils ne disposent pas de "sortie" péritel ajusté.
5. Sécurité des ondes radio : Quand il est allumé, votre FREEline BB transmet et recoit des ondes radio. Il respecte dans ce cadre les normes qui s'y appliquent.
6. Le système FREEline BB peut être complété par des récepteurs supplémentaires. Il existe également une version FREEline BB 3 TV, qui est composé d'un transmetteur et de deux récepteurs.

Généralités	Standards videoi	PAL/NTSC/SECAM (vidéocomposite)
	Alimentation	Bloc secteur 230V/50Hz vers 9 VDC/300mA
	Consummation	3W (pour le système complet)
Transmetteur	Entrée Audio&vidéo :	Prise Péritel (video composite)
	Dimensions:	143(L) x 116(I) x 43(H) mm
Récepteur	Sortie Audio&vidéo :	Prise Péritel (video composite)
	Portée :	~100 mètres en champ libre ~30 mètres en habitation*
	Dimensions:	143(L) x 116(I) x 43(H) mm
Transmission Audio/ Vidéo	Fréquence :	2.4GHz
	Nombre de canaux :	4
	Type de modulation :	FM
	Puisance d'émission :	<10mW
	Antennes :	Intégrées
Renvoi de télécommande	Fréquence :	433.92MHz
	Type de modulation :	AM
	Puisance d'émission :	<10mW
	Fréquence IR :	32 KHz ~ 56 kHz
	Diffuseur IR :	OUI.

*en fonction de la nature et de l'épaissur des murs.
