Retrouvez gratuitement la notice de l'appareil 01 65C 0 ACOUSTICS au format PDF.
| Type d'appareil | Enceinte audio |
| Installation | Fixation murale ou encastrée |
| Fixation | 4 pinces pivotantes |
| Connexion | Bornes à clip à ressort |
| Longueur câble dénudé recommandée | Environ 10 mm |
| Polarité | Conducteur positif à la borne rouge, négatif à la borne noire |
| Réglage | Niveau de sortie du tweeter ajustable |
| Interrupteur initial | Position 0 recommandée pour vérification sonore |
| Protection | Protection anti-poussière fournie |
| Matériel hors tension | Obligatoire avant installation |
| Emplacement | Emplacement approprié à sélectionner avant fixation |
| Montage | Utilisation d'un gabarit de montage fourni |
| Type de câble | Non précisé |
| Dimensions | Non précisées |
| Poids | Non précisé |
| Couleur | Non précisée |
FOIRE AUX QUESTIONS - 01 65C 0 ACOUSTICS
Téléchargez la notice de votre Enceinte audio au format PDF gratuitement ! Retrouvez votre notice 01 65C - 0 ACOUSTICS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 01 65C de la marque 0 ACOUSTICS.
MODE D'EMPLOI 01 65C 0 ACOUSTICS

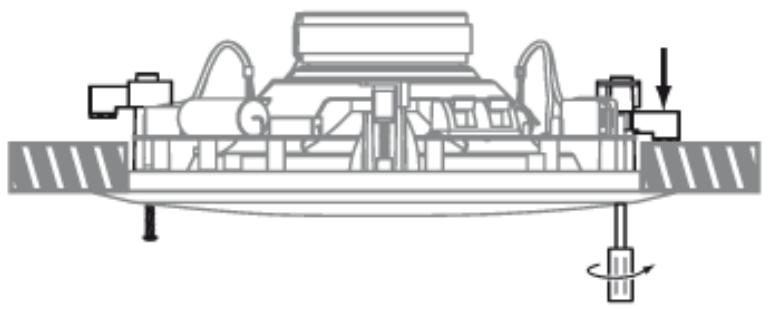

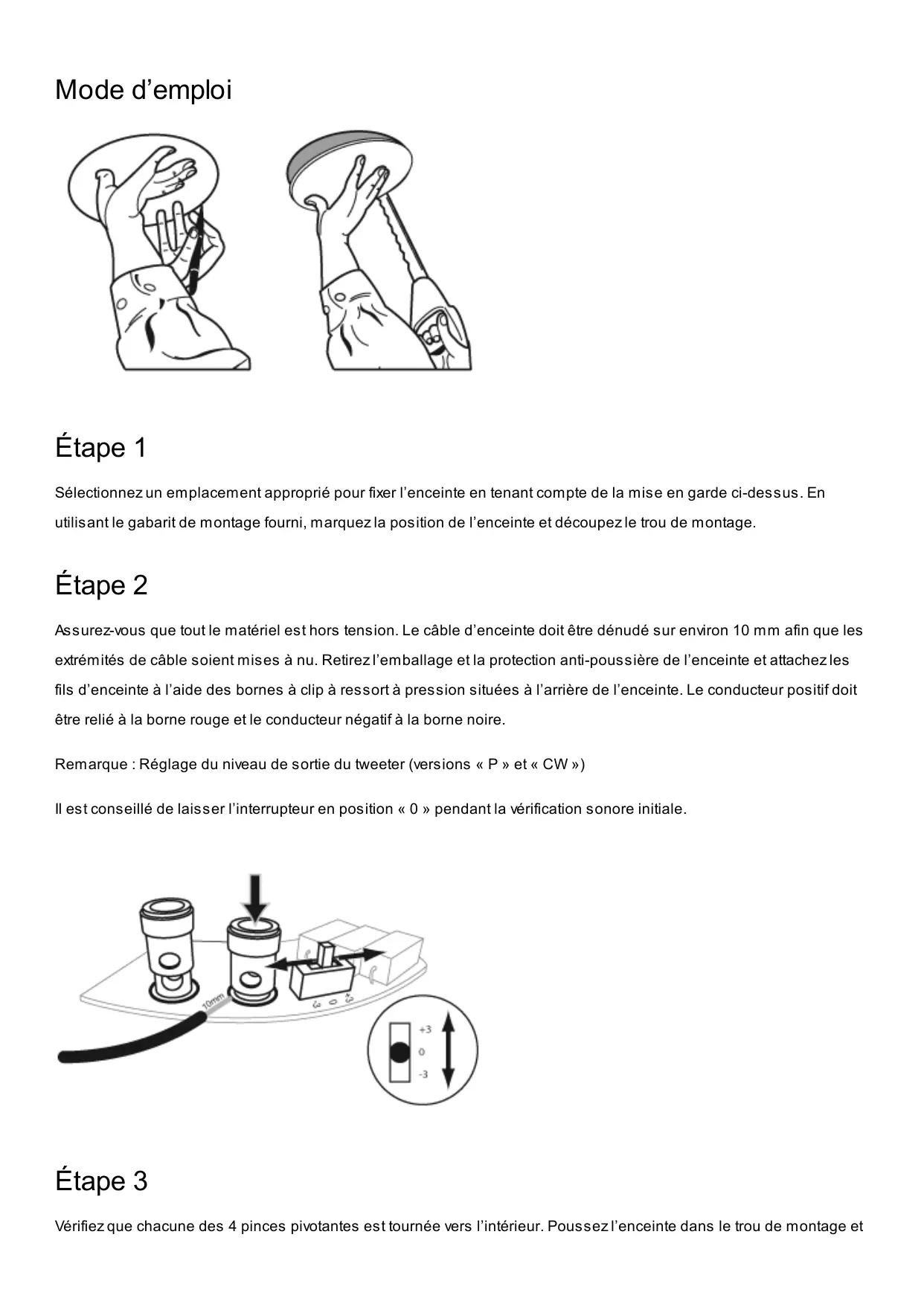

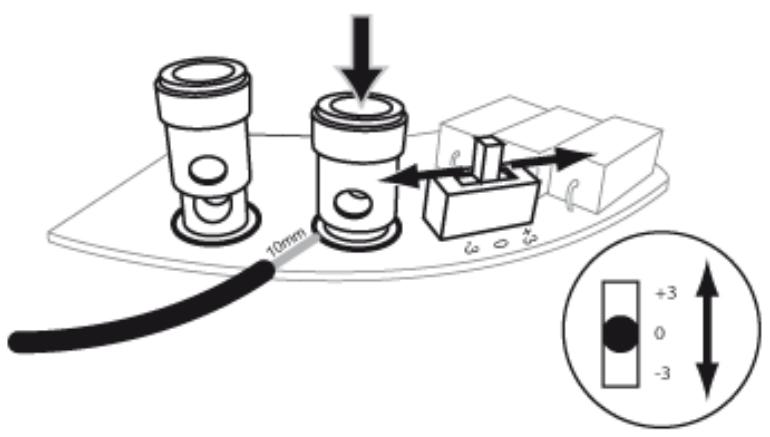

Mode d’emploi Étape 1 Sélectionnez un emplacement approprié pour fixer l’enceinte en tenant compte de la mise en garde ci-dessus. En utilisant le gabarit de montage fourni, marquez la position de l’enceinte et découpez le trou de montage. Étape 2 Assurez-vous que tout le matériel est hors tension. Le câble d’enceinte doit être dénudé sur environ 10 mm afin que les extrémités de câble soient mises à nu. Retirez l’emballage et la protection anti-poussière de l’enceinte et attachez les fils d’enceinte à l’aide des bornes à clip à ressort à pression situées à l’arrière de l’enceinte. Le conducteur positif doit être relié à la borne rouge et le conducteur négatif à la borne noire. Remarque : Réglage du niveau de sortie du tweeter (versions « P » et « CW ») Il est conseillé de laisser l’interrupteur en position « 0 » pendant la vérification sonore initiale. Étape 3 Vérifiez que chacune des 4 pinces pivotantes est tournée vers l’intérieur. Poussez l’enceinte dans le trou de montage et alignez-la avec le plafond. Tout en maintenant l’enceinte en place, serrez chacune des vis de fixation à l’aide d’un tournevis Pozidriv® n°2 dans l’ordre indiqué sur le schéma (à gauche). Lorsqu’une résistance se fait sentir, la pince est en position. Étape 4 Une fois que les enceintes sont installées, elles doivent être testées avant de monter les grilles. L’enceinte stéréo de plafond Professional 6,5 po dispose d’un tweeter pivotant qui peut être réglé pour permettre aux hautes fréquences d’être dirigées vers la position d’écoute normale, ou de s’en éloigner, selon les besoins. Le cadre extérieur du tweeter (pas le dôme) doit être poussé doucement afin d’atteindre la position souhaitée pour le tweeter. Étape 5 L’enceinte stéréo de plafond Professional 6,5 po comporte une grille magnétique. Placez cette grille au-dessus du cadre de l’enceinte, où elle sera positionnée. Veuillez noter que les grilles carrées peuvent être placées dans n’importe quelle orientation. Certains modèles comportent un tissu blanc derrière la grille qui permet de minimiser le contraste visuel avec le plafond. Pour obtenir la meilleure performance sonore, il est recommandé d’ôter ce tissu avant l’utilisation. Pour ce faire, décollez simplement le tissu de la grille.
