| Type d'appareil | Enceinte audio |
| Installation | Fixation murale ou encastrée |
| Fixation | 4 pinces pivotantes |
| Connexion | Bornes à clip à ressort |
| Préparation câble | Dénudage sur 10 mm |
| Polarité | Conducteur positif à borne rouge, négatif à borne noire |
| Réglage | Niveau de sortie tweeter ajustable |
| Interrupteur | Position 0 recommandée pour vérification sonore |
| Matériau | Non précisé |
| Dimensions | Non précisées |
| Poids | Non précisé |
| Couleur | Non précisée |
| Protection | Anti-poussière |
| Accessoires fournis | Gabarit de montage |
| Type de tweeter | Non précisé |
| Compatibilité | Non précisée |
FOIRE AUX QUESTIONS - Oi 65C X2 0 ACOUSTICS
Téléchargez la notice de votre Enceinte audio au format PDF gratuitement ! Retrouvez votre notice Oi 65C X2 - 0 ACOUSTICS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Oi 65C X2 de la marque 0 ACOUSTICS.

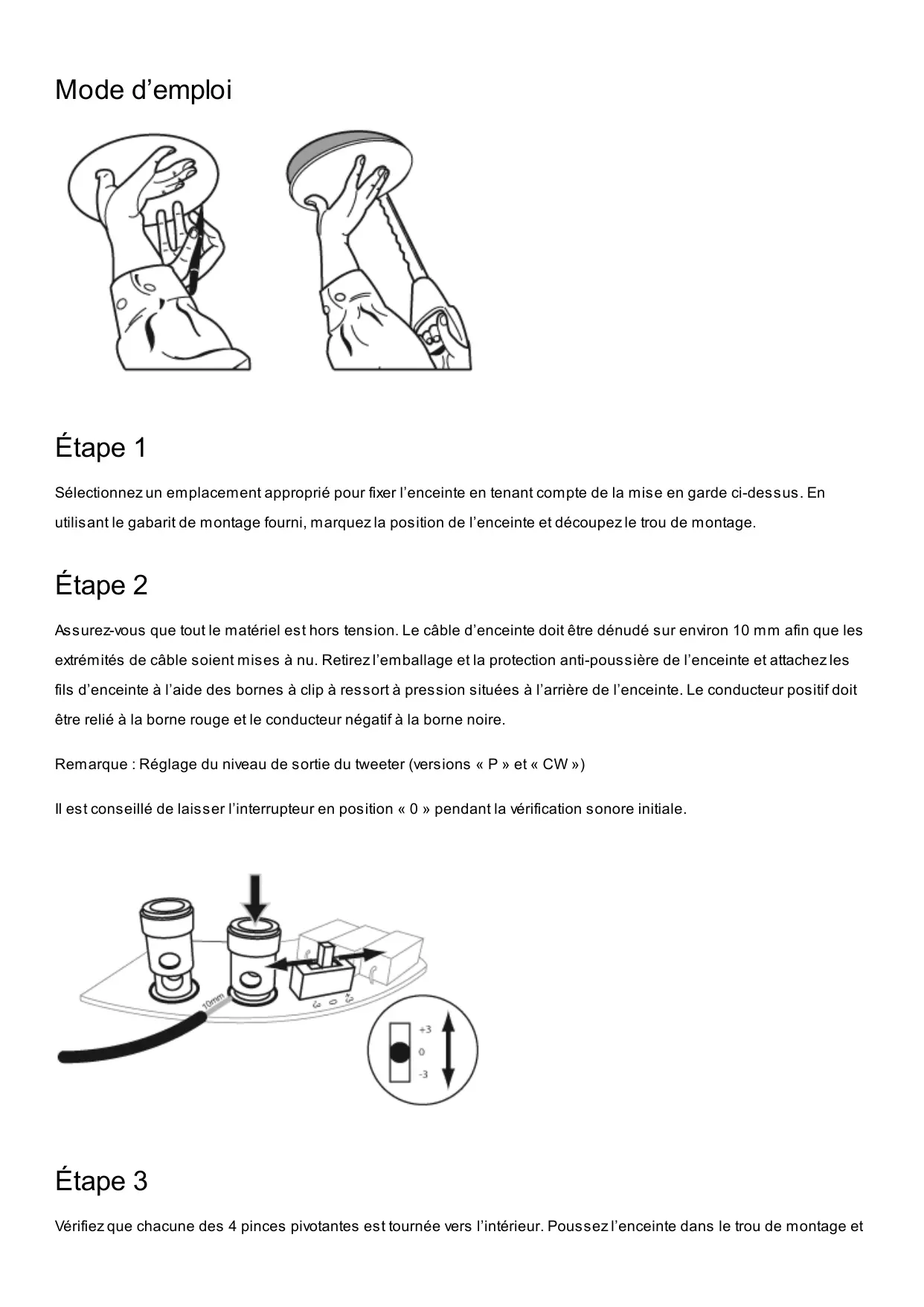

MODE D'EMPLOI Oi 65C X2 0 ACOUSTICS
Sélectionnez un emplacement approprié pour fixer l'enceinte en tenant compte de la mise en garde ci-dessus. En utilisant le gabarit de montage fourni, marquez la position de l'enceinte et découpez le trou de montage.
Étape 2

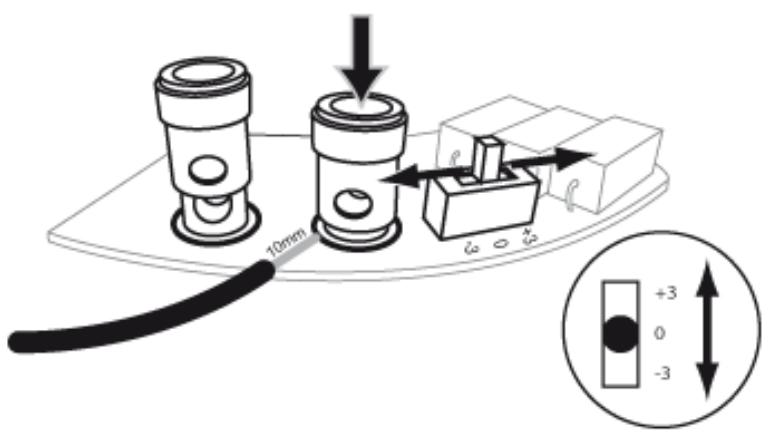

Assurez-vous que tout le matériel est hors tension. Le cable d'enceinte doit être dénudé sur environ 10 mm afin que les extrémités de cable soient mises à nu. Retirez l'emballage et la protection anti-poussière de l'enceinte et attachez les fils d'enceinte à l'aide des bornes à clip à ressort à pression situées à l'arrête de l'enceinte. Le conducteur positif doit être relié à la borne rouge et le conducteur négatif à la borne noire.
Remarque: Réglage du niveau de sortie du tweeter (versions « P » et « CW »)
Il est conseilé de laisser l'interrupteur en position « 0 » pendant la vérification sonore initiale.

Étape 3

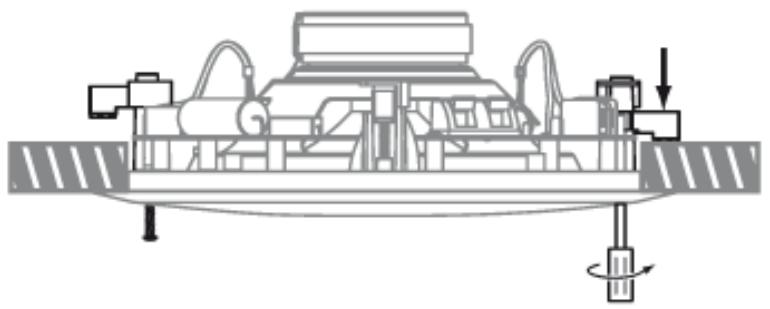

Vérifiez que chacune des 4 pince pivotantes est tournée vers l'intérieur. Poussez l'enceinte dans le trou de montage et
alignez-la avec le plafond. Tout en Maintenant l'enceinte en place, serrez chacune des vis de fixation à l'aide d'un tournevis Pozidriv® n°2 dans l'ordre indiqué sur le schéma (à gauche). Lorsqu'une résistance se fait sentir, la pince est en position.

Étape 4
Une fois que les enceintes sont installées, elles doivent être testées avant de monter les grilles. L'enceinte stéreo de plafond Professional 6,5 po dispose d'un tweeter pivotant qui peut être régle pour permettre aux hautes fréquences d'être dirigeées vers la position d'écoute normale, ou de s'en éloigner, selon les besoin. Le cadre extérieur du tweeter (pas le dôme) doit être pousse doucement afin d'atteindre la position souhaïée pour le tweeter.
Étape 5
L'enceinte stéreo de plafond Professional 6,5 po comporte une grille magnétique. Placez cette grille au-dessus du cadre de l'enceinte, où elle sera positionnée. Veuillez notes que les grilles carrées peuvent être placées dans n'importe qu'elle orientation.
Certains modèles comportent un tissu blanc derrière la grille qui permet de minimiser le contraste visuel avec le plafond. Pour obtenir la meilleure performance sonore, il est recommendé d'oter ce tissu avant l'utilisation. Pour ce faire, décollez simplement le tissu de la grille.
