PHT 60 iNOX - Hotte PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine encastrable sous meuble
Marque	PROLINE
Modèle	PHT 60 iNOX
Classe d'efficacité énergétique	E
Consommation annuelle d'énergie	117,6 kWh/an
Débit d'air minimal	145 m³/h
Débit d'air maximal	336 m³/h
Niveau sonore minimal	47 dB
Niveau sonore maximal	65 dB
Nombre de vitesses	3
Éclairage	1 lampe halogène 12 V - 20 W max - G4
Filtre à graisse	Métallique, lavable au lave-vaisselle à basse température
Filtre à charbon	2 filtres à charbon actif, remplacement tous les 4 mois
Mode d'évacuation	Extractible (évacuation extérieure) ou recyclage
Distance minimale au-dessus d'une cuisinière électrique	50 cm
Distance minimale au-dessus d'une cuisinière à gaz	65 cm
Diamètre de la gaine d'évacuation	120 mm
Type d'installation	Encastrable sous meuble, nécessite 2 personnes
Alimentation électrique	220-240 V, 50 Hz (selon plaque signalétique)
Classe d'efficacité fluidodynamique	F
Classe d'efficacité lumineuse	F
Classe d'efficacité de filtration des graisses	D
Entretien du filtre à graisse	Nettoyage mensuel à la main ou au lave-vaisselle
Entretien des filtres à charbon	Remplacement tous les 4 mois, ne se nettoient pas

FOIRE AUX QUESTIONS - PHT 60 iNOX PROLINE

Comment nettoyer le filtre à graisse métallique ?

Le filtre à graisse doit être nettoyé une fois par mois. Vous pouvez le laver à la main avec un détergent non abrasif ou au lave-vaisselle à basse température et cycle rapide. Attention : un passage au lave-vaisselle peut décolorer le filtre, mais cela n'affecte pas son efficacité.

Quand remplacer les filtres à charbon ?

Les filtres à charbon doivent être remplacés après 4 mois d'utilisation maximum, ou plus tôt si la hotte est utilisée fréquemment. Ils ne peuvent pas être nettoyés ou régénérés.

Comment remplacer une ampoule de la hotte ?

Débranchez d'abord l'appareil. Retirez le couvercle et assurez-vous que l'ampoule est froide. Remplacez-la par une ampoule halogène 12V - 20W max - G4 en portant des gants. Remettez le couvercle et rebranchez.

Quelle est la distance minimale entre la hotte et la cuisinière ?

Pour une cuisinière électrique, la distance minimale est de 50 cm. Pour une cuisinière à gaz ou mixte, elle est de 65 cm. Si les instructions de la cuisinière prévoient une distance plus grande, suivez celle-ci.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, il est obligatoire d'utiliser la hotte avec le filtre à graisse correctement monté. Sans lui, les graisses peuvent s'accumuler et créer un risque d'incendie.

Comment installer la hotte en mode recyclage ?

Pour le mode recyclage, vous devez installer 2 filtres à charbon actif (fournis) de chaque côté du moteur, après avoir retiré les filtres à graisse. L'air filtré est ensuite renvoyé dans la pièce.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la prise est branchée et que l'interrupteur général n'est pas coupé. Assurez-vous que les ampoules sont bien vissées. Si le problème persiste, contactez le service après-vente.

Comment réduire le bruit de la hotte ?

Utilisez la vitesse minimale pendant la cuisson normale et n'augmentez la vitesse qu'en cas de forte vapeur. Assurez-vous que les filtres sont propres et que le conduit d'évacuation est bien installé et sans coudes inutiles.

Puis-je faire fonctionner la hotte en même temps qu'un appareil à gaz ?

Oui, mais une ventilation adéquate de la pièce est nécessaire. Ne dirigez pas l'air évacué dans un conduit utilisé pour les fumées d'appareils à gaz.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon humide avec un détergent liquide neutre. N'utilisez pas de produits abrasifs ou d'alcool. Nettoyez tous les deux mois pour éviter la corrosion.

MODE D'EMPLOI PHT 60 iNOX PROLINE

Cet apparéil est destiné à un usage domestique uniquement. Toute utilisation autre que cette prévue pour cet apparéil, ou pour une autre application que cette prévue, par exemple une application commerciale, est interdite
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doivent pas être effectuels par des enfants sans surveillance.
Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger.
Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisant du gaz ou un autre combustible.
Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
Ne pas flamber d'aliments sous la hotte de cuisine.
ATTENTION: Les parties accessibles de cet apparéil peuvent开发商chaudes lorsqu'il est utilisé avec des apparéils de cuisson.
L'air ne doit pas etre envoye dans un conduit utilise pour evacuer les fumees d'appareils utilisant du gaz ou un autre combustible.
Les réglementations concernant l'évacuation de l'air doivent être respectées.
Lorsque la hotte de cuisine est placée au-dessus d'un apparéil à gaz, la distance minimale à respecter entre la surface support des recipients de cuisson de la table de cuisson et la partie la plus BASSE de la hotte de cuisine, doit être d'au moins 65 cm.
Les détails concernant la méthode et la fréquence du nettoyage sont disponibles en pages 11-12-13 dans la section "Nettoyage et entretien".

INSTRUCTIONS DE SECURITE GENÉRALES

• Lisez attentivement cette notice et conservez-la en lieu sur pour pouvoir vous y reporter ultérieurement. En cas de vente, de cession ou de déménagement, assurez-vous qu'elle reste avec le produit.
• Le constructeur décline toute responsabilité en cas d'inconvénient, dommage ou incendie provoqué à l'appareil et dû au non-respect des instructions de la présente notice.
• Portez toujours des gants de travail avant d'effectuer toute opération d'installation ou d'entretien.
• Ne raccordez pas l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
• N'effectuez aucune modification électrique ou mécanique sur le produit ou sur le conduit d'évacuation.
  N'essayez pas d'examiner les filtres pendant que la hotte est en fonctionnement.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• N'utilise pas la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocolélectrique.
  N'utilise jamais la hotte sans que le filtrer aGRAISE ne soit monte correctement.
  N'utilisez jamais la hotte comme plan de travail.
• La présence de flammes libres peut endommager les filtrres et donner lieu à des incendies, il faut donc les éviter à tout prix.
• Ne touchez pas les ampoules après avoir utilisé l'appareil, vous risquez de vous brûler.
• Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

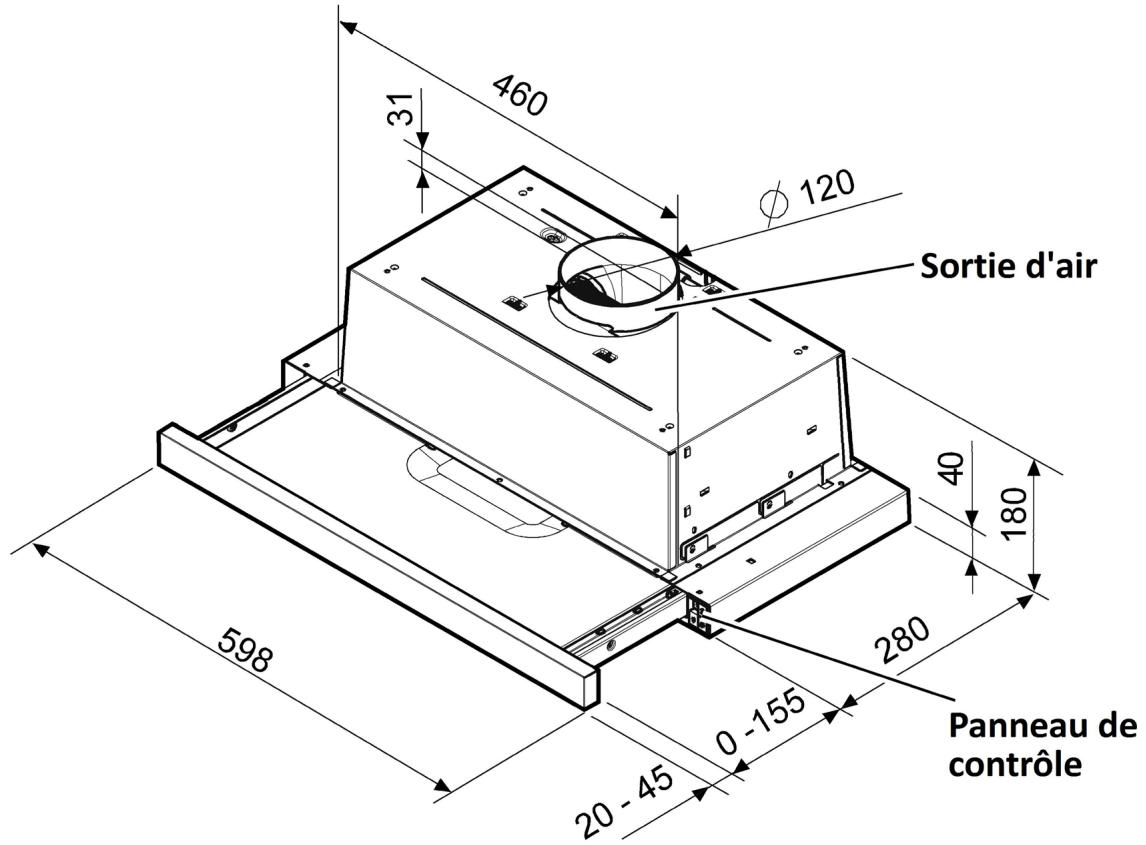

DESCRIPTION

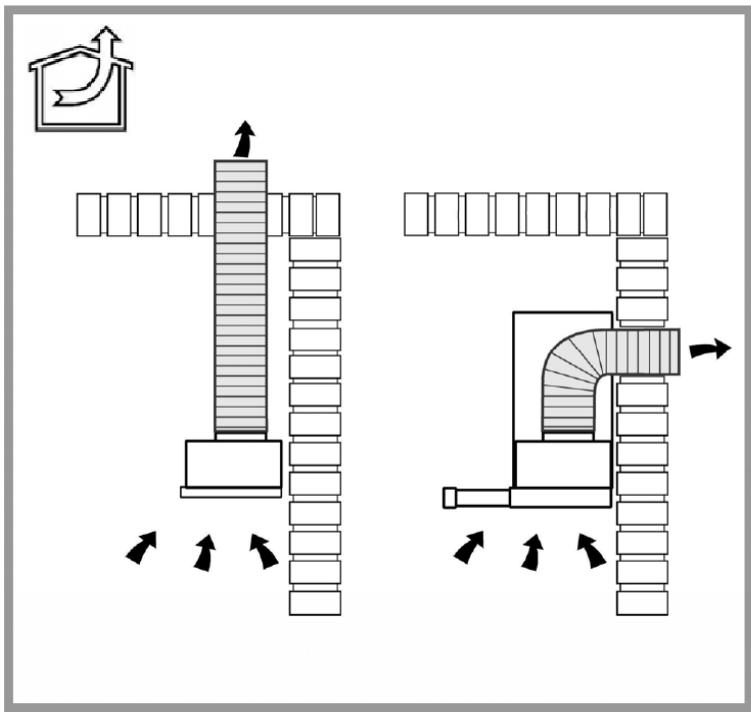

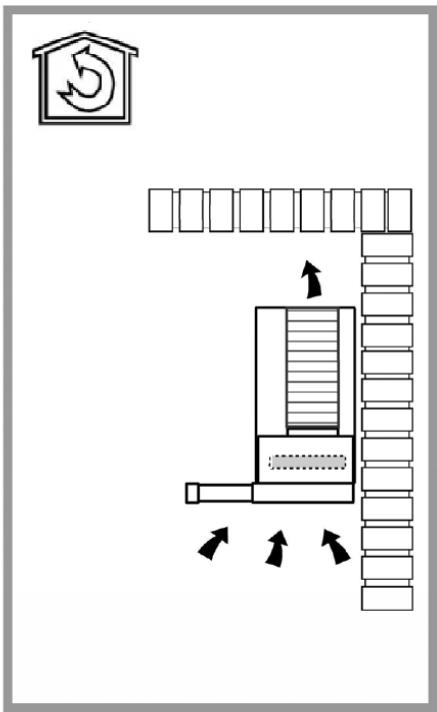

La hotte peut etre utilise en version aspirante a evacuation exterieure, ou filtrante a recyclage interieur.

AVANT L'INSTALLATION

Avant d'instructoriste appareil,verifiez qu'il est en parfait etat. S'il est endommagé,ne poursuivez pas l'installation et contactez voire service après-vente.

Assurez-vous également que les dimensions de la hotte et de son conduit sont compatibles avec votre cuisineire et hauteur de plafond.

INSTALLATION

Cet apparéil doit impératifement être installé par 2 personnes.

Il est nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Attention! Le fait de ne pas suivre les instructions de cette notice peut entraîner des risques électriques.

En cas de doute, consultez un centre après-vente agréé ou un technicien agréé.

Procedure d'installation détaillée :

Cette hotte peut etre encastrée sous un meuble.

Préparation du meuble

Attention : une fois les découvertes effectuées, assurez-vous que le meuble soit toujours bien fixé et stable.

Créer la découpe en fonction du schéma ci-dessous..

Retirer toute Bavure après avoir terminé l'opération de découpe.

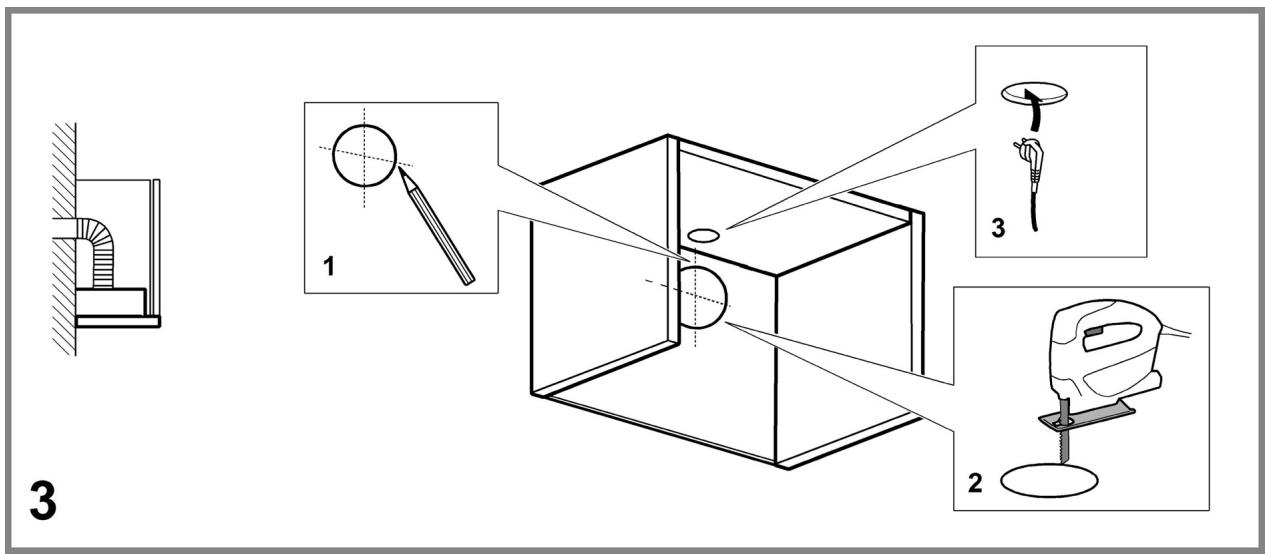

Remarques

Prenez les mesures de votre cuisinière afin de center la hotte au-dessus de cette-ci. Utilisez le gabarit d'installation et de perçage ennant garde à respecter les distances minimales indiquées.

Remarque: La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas'être inférieure à 50cm dans le cas de cusinières électriques et de 65cm dans le cas de cusinières à gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, vous pouvez en tener compte.

1. Placez le gabarit sur la surface inférieure de votre meuble, percez les trous puis effectuez la découpe. (fig. 1)

1. Si vous souhaitez utiliser la hotte en mode d'évacuation extérieure, créez une découpe pour le tuyau d'évacuation de l'air vicié : Notez que le diamètre de la gaine de sortie d'air doit être de 120mm.

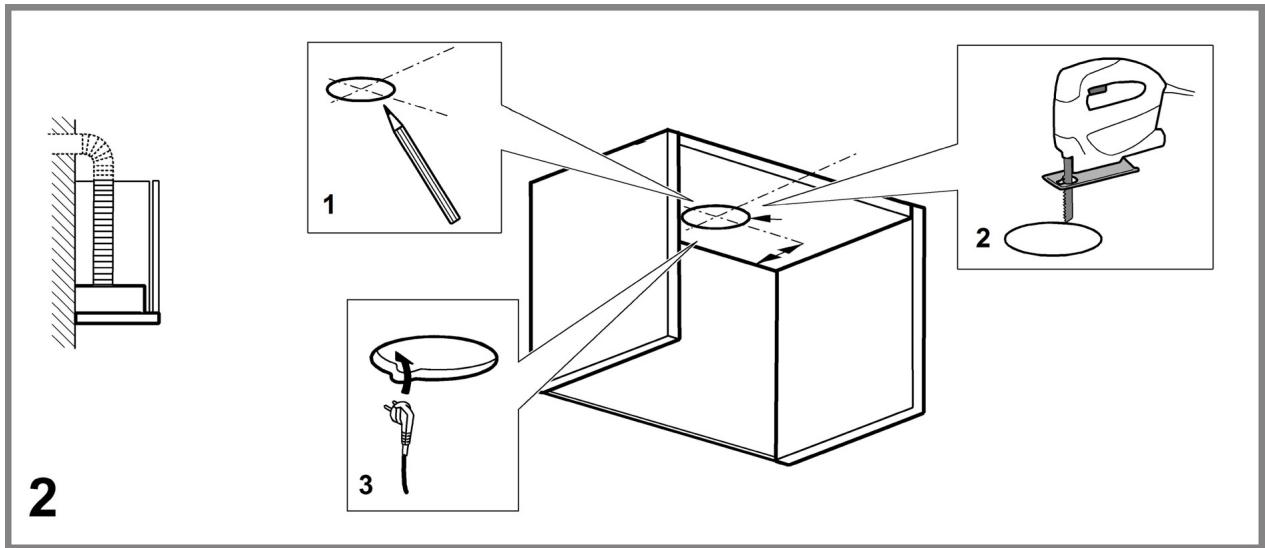

Ouverture pour une évacuation au-dessus du meuble (fig. 2)

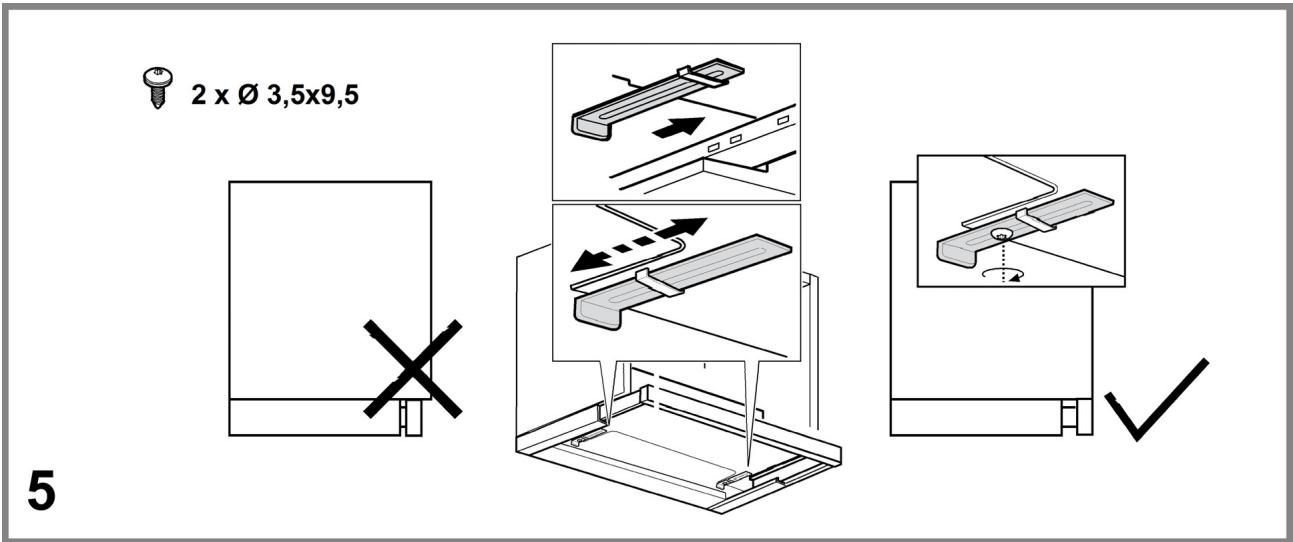

Installation de l'appareil

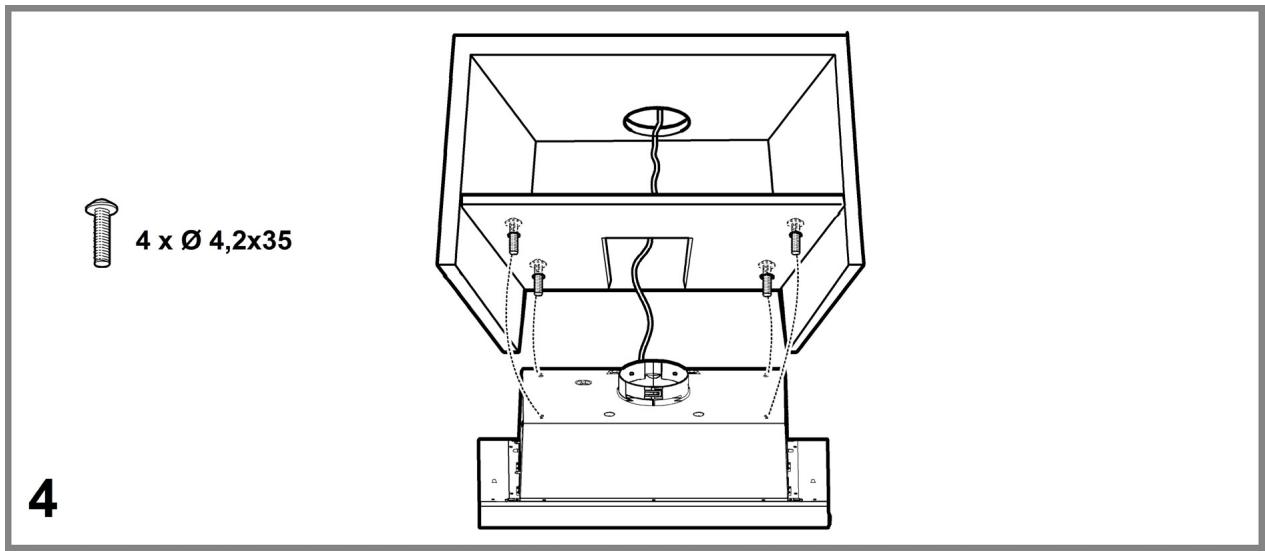

1. Encastrez la hotte dans votre découpe, puis fixez-la avec les 4 vis fournies (diamètre 4,2mm; profondeur 35mm). (fig. 4)

1. Tirez le tiroir du filtré jusqu'à ce qu'il soit aligné avec la partie frontale du meuble. (fig. 5)

1. Retirez le filtré àGRAISE métallique. Faites glisser la butée vers l'avant jusqu'à ce qu'elle soit appuyée contre le tiroir du filtré. Dans cette position, vissez la butée pour la maintainir en place avec les 2 vis fournies (diamètre 3,5mm; profondeur 9,5mm).

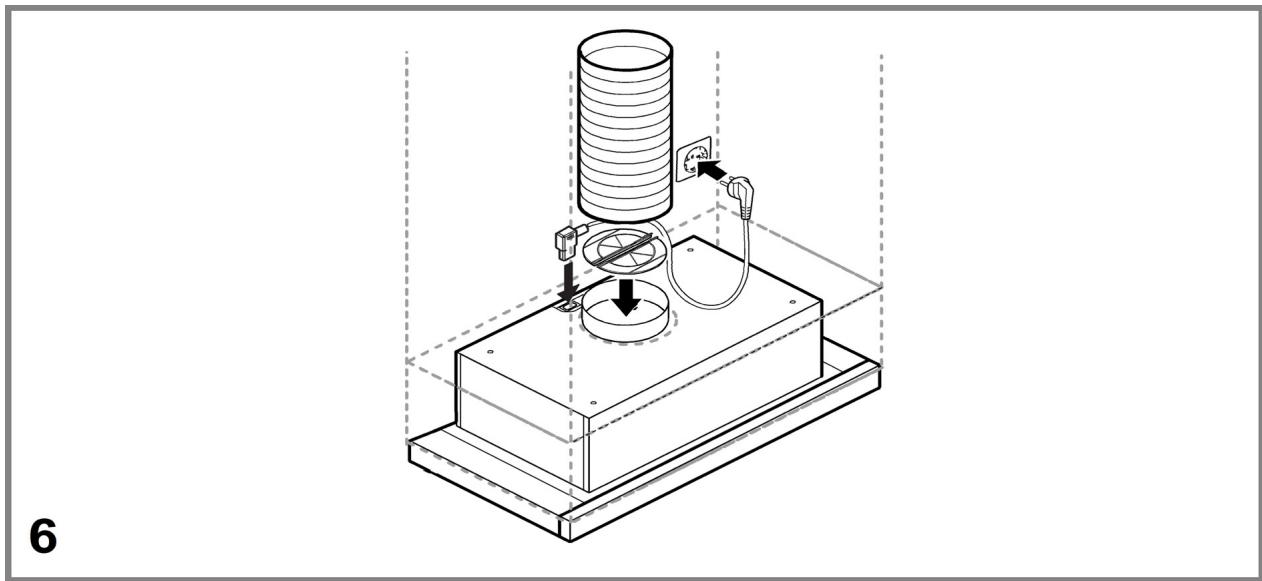

Déinstallation de l'appareil

1. Débranche l'appareil de l'alimentation électrique.
2. Deboftez les conduites d'évacuation de l'air vicié.
3. Desserrez les vis de fixation du meuble.
4. Retirez l'appareil

Remarques

Pour le fonctionnement en mode d'évacuation extérieure, un clapet anti-retour doit être installé.

Procedure de raccordement d'évacuation de l'air vicié

1. Fixez un tuyau d'évacuation de l'air vicié directement au raccord de la conduite d'air de l'appareil.
2. Raccordez-le à l'ouverture d'évacuation de l'air vicié de votre cuisine.
3. Scellez les joints de manière adequate.

Branchement électrique

1. Enfilez la fiche dans la prise de courant.
2. Si un branchement fixe est nécessaire, suivez les instructions dans la section Branchement électrique.

Branchement électrique

Pour vous securité, demandez à un technicien qualifié d'effectuer l'installation électrique de votre hotspot.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le cable d'alimentation soit monté correctement.

UTILISATION

Évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention! La gaine d'évacuation et le collier de fixation ne sont pas fournis et doivent être achetés à part.

Sur la partie horizontale, la gaine doit etre légèrement inclinée vers le haut (10^ environ) de façon a convoyer plus facilement l'air vers l'extérieur.

Attention! Si la hotte est equipée de filtres à charbon, ces derniers doivent être enlevés.

Reliez la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air de la gaine (collier et bride de raccord), soit 120mm. L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.

Utilisez une gaine de la longueur strictement nécessaire.
- Les coudes de la gaine doivent être en nombre minime (angle maxi du coude: 90^ ).
- Évitez les variations excessives de section de gaine.
Utilisez une gaine la plus lisse possible sur sa partie interne.
- Le matériel de la gaine doit être aux normes.

Recyclage

Dans le cas où l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, la hotte peut être utilisée en mode recyclage : l'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pierce.

Pour utiliser la hotter dans cette version, vous doivent installer 2 filtrres à charbon actif (fournis).

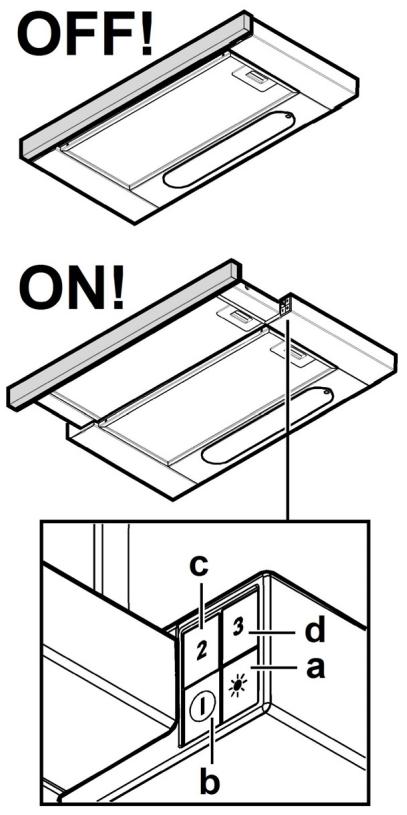

Fonctionnement

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Utilisez la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Si vous fermez la hotte, la commande d'aspiration s'éteint automatiquement.

a. Interrupteur lumières ON/OFF.
b. Interrupteur OFF/vitesse 1
c. Sélection vitesse 2
d. Sélection vitesse 3

Note: le bouton b. correspond à la vitesse 1 mais il sert également d'interrupteur marche-arrêt. Par conséquent, il doit être enforcé si vous souhaitez selectionner la vitesse 2 ou 3.

Conseils d'économie d'énergie

Voici quelques suggestions d'utilisation pour vous permettre de réduire l'impact environnemental de votre apparéil.

Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionnerpendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en presence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrres àGRAisse lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

NETTOYAGE ET ENTRETIEN

Attention! Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de l'habitation.

L'intérieur et l'extérieur de la hotte doit être nettoyés régulièrement (environ une fois par mois). Pour cela, utilisez un chiffon humidifié avec un détergent liquide neutre. N'utilise pas de produit contenant des abrasifs. N'UTILISEZ PAS D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.

Nettoyage de la surface extérieure

• Pour protégger la surface extérieure de la hotte de la corrosion pouvant apparaitre sur le long terme, voirlez à la nettoyer tous les deux mois avec de l'eau chaude et un détergent non abrasif.
• Le moteur et les autres pieces ne doivent pas entraîr en contact avec de l'eau.
• Les filtres à charbon ne doivent pas été exposés à la chaleur.

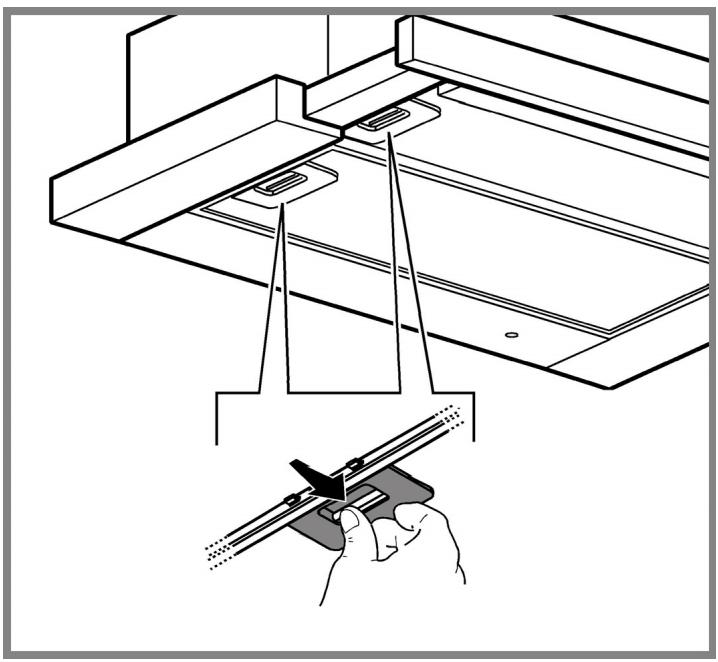

Nettoyage du filtré àGRAISSÉ

Le filtré métallique àGRAISSERetient les particules de graisses issues de la cuisson.

Il doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou au lavevaisselle à faibles températures et cycle rapide. Si vous passez un filtré àGRAISSÉ métallique au lave-vaisselle, sachez néanmoins qu'il peut se décolorer. Toutefois, ses caractéristiques de filtrage ne seront enaucun cas modifiées.

Pour démonter le filtré àGRAISS, tirez la poignée de décrochement à ressort.

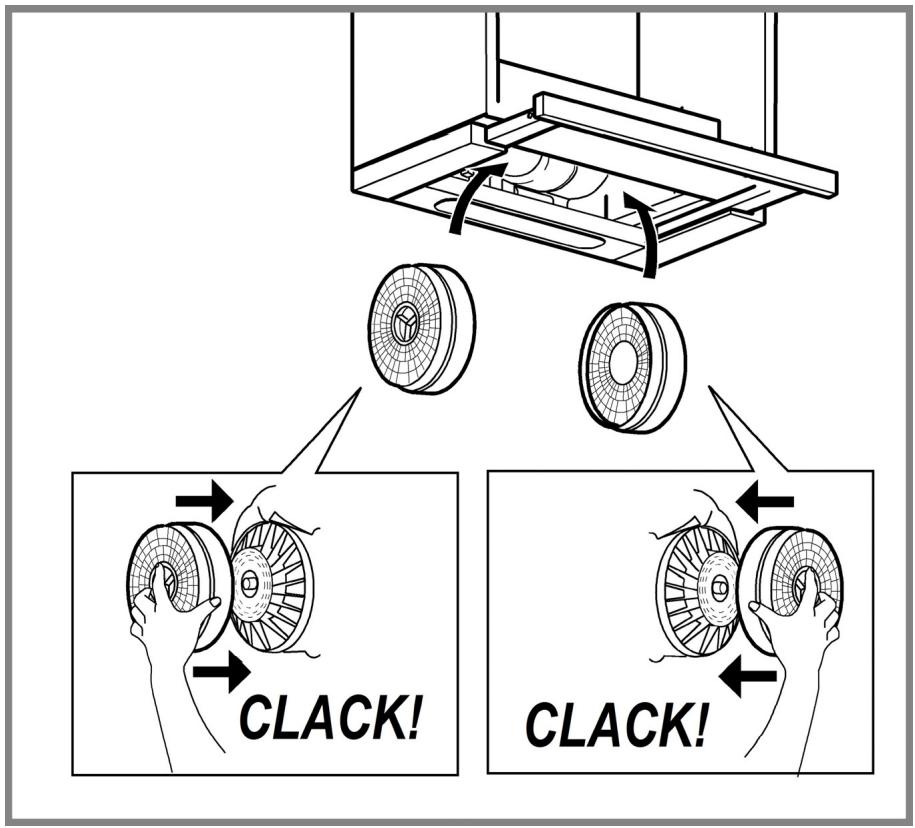

Remplacement des filtres à charbon (pour le mode de recyclage)

La hotte est fournie avec 2 filtrres à charbon actif, qui retiennent les odeurs désagréables de cuisson. Il n'est pas nécessaire d'utiliser ces filtrres en mode d'évacuation extérieure.

La saturation du charbon actif se constate après un employi plus ou moins long, selon la fréquence d'utilisation et la régulité du nettoyage du filtré àGRAisse. Quoi qu'il en soit, il est nécessaire de changer les filtres après quatre mois d'utilisation au maximum.

Ils ne peuvent pas etre nettoyés ou regenerés.

Pour pouvoir acceder aux filtres à charbon, retirez les filtres à graisse et positionnez un filtré à charbon de chaque côté du moteur (voir schéma ci-dessous). Remettez les filtres anti-graisse.

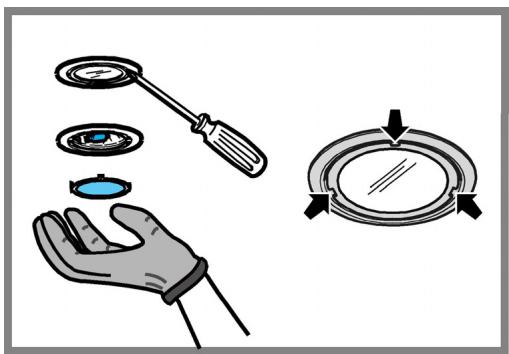

Remplacement des lampes

Débranchez l'appareil du réseau électrique. Pour acceder aux ampoules, retirez le couvercle.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogènes 12V -20W max - G4 en prénant soin de porter des gants pour protégger vos mains.

Dans l'eventualité où l'éclairage ne avait pas fonctionner, vérifier si les lampes ont été introduites et visées correctement dans leur logement, avant de contacter le service après-vente.

SPECIFICATIONS

Voici la fiche produit de votre hotte, conformément au règlement Européen No 65/2014.

Marque		Proline
Référence		PHT60 Inox
Consommation d'énergie annuelle (AEC hotte)		117,6 kWh/an
Classe d'efficacité énergétique *		E
Efficacité fluidodynamique (FDE hotte)		6.7 %
Classe d'efficacité fluidodynamique *		F
Efficacité lumineuse (LE hotte)		5,0 lux/W
Classe d'efficacité lumineuse *		F
Efficacité de filtration des graisses		66,0 %
Classe d'efficacité de filtration des graisses *		D
Débit d'air	Vitesse minimale	145 m³/h
	Vitesse maximale	336 m³/h
Émissions acoustiques de l'air	Vitesse minimale	47 dB
	Vitesse maximale	65 dB
Consommation d'énergie en mode «arrêt» (PO)		N/A
Consommation d'énergie en mode «veille» (PS)		N/A

• A (le plus efficace) à G (le moins efficace)

MISE AU REBUT

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nos you encourageons a respecter les procedres correctes de mise au rebut de votre apparéil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et a garantir qu'il soit recyclé d'une manière respectue de la santé et de l'environnement.

Vous doivent jeter ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé.
Certsains centres acceptent les produits gratuitement.
