SHOWPLACE270CDROP100 - Écran de projection LUMENE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran de projection motorisé
Marque	LUMENE
Modèle	SHOWPLACE270CDROP100
Moteur	Arrêt automatique après 4 minutes de fonctionnement ; temps d'attente de 2 minutes pour refroidissement
Alimentation	230 V AC (estimation)
Déclenchement automatique (TRIGGER)	Jack 3,5 mm mono ; tension +5V / -12V DC
Contrôle domotique (RS232)	Connecteur DB-9 ; paramètres : 2400 bps, 8 bits de données, sans parité, 1 bit d'arrêt, sans contrôle de flux
Contacts secs	RJ12 et DB-9
Séquences RS232 (hexadécimal)	Monter : FF EE EE EE DD ; Arrêt : FF EE EE CC ; Descendre : FF EE EE EE EE
Interrupteur	On/Off
Réglage des butées	Système d'ajustement intégré ; ne pas ajuster soi-même, faire appel à un spécialiste
Entretien de la toile	Utiliser un chiffon sec, une brosse à poils doux ; ne pas utiliser de produits chimiques
Précautions d'usage	Ne pas toucher la surface avec les mains ; ne pas rayer ; éviter insectes et débris avant rétraction
Garantie	2 ans à partir de la date d'achat pour le premier acheteur
Couverture de la garantie	Défauts matériels et de fabrication ; exclut dommages externes, mauvaise utilisation, réparation non autorisée

FOIRE AUX QUESTIONS - SHOWPLACE270CDROP100 LUMENE

Comment nettoyer l'écran de projection ?

Utilisez un chiffon sec ou une brosse à poils doux pour enlever la poussière. Frottez délicatement. Ne jamais utiliser de produits chimiques ni toucher la surface avec les mains.

Que faire si le moteur s'arrête après 4 minutes ?

Le moteur est équipé d'un système de sécurité qui l'arrête après 4 minutes de fonctionnement continu. Attendez 2 minutes pour qu'il refroidisse, puis réessayez.

Comment connecter le déclenchement automatique (trigger) ?

Branchez un jack 3,5 mm mono sur la prise TRIGGER. Le signal attendu est +5V ou -12V DC pour commander la montée/descente.

Quels sont les paramètres RS232 pour le contrôle domotique ?

Configurez votre système avec : 2400 bps, 8 bits de données, sans parité, 1 bit d'arrêt, sans contrôle de flux. Les séquences hexadécimales sont : Monter FF EE EE EE DD, Arrêt FF EE EE CC, Descendre FF EE EE EE EE.

Puis-je ajuster les butées du moteur moi-même ?

Non, les réglages sont effectués en usine. N'ajustez pas le moteur vous-même. Contactez un spécialiste pour toute modification.

Que couvre la garantie de deux ans ?

La garantie couvre les défauts matériels et de fabrication. Elle ne couvre pas les dommages esthétiques, la mauvaise utilisation, les réparations non autorisées, ni les dommages lors du transport.

Comment obtenir le service sous garantie ?

Contactez votre lieu d'achat ou le distributeur agréé. Vous devrez envoyer le produit avec la preuve d'achat originale et une description du problème dans son emballage d'origine.

Puis-je utiliser un produit chimique pour nettoyer l'écran ?

Non, ne jamais employer de produits chimiques. Ils peuvent endommager la surface de l'écran. Utilisez uniquement un chiffon sec ou une brosse douce.

Comment remettre l'écran en place après une panne ?

Vérifiez l'alimentation et les connexions. Si le moteur ne répond pas, attendez 2 minutes après un arrêt automatique. Si le problème persiste, contactez un spécialiste.

La garantie couvre-t-elle les dommages pendant l'expédition ?

Non, les dommages subis durant le transport doivent être réclamés auprès du transporteur. La garantie ne les prend pas en charge.

MODE D'EMPLOI SHOWPLACE270CDROP100 LUMENE

Conditions importantes de fonctionnement :

La mise en marche de votre écran est très facile mais doit être faite avec précaution afin d'assurer sa durabilité.

Avant la première utilisation, vérifie toujours que votre écran soit positionné de manière stable et horizontale.

Précautions :

• Ne rien placer ou accrocher sur l'écran lorsque celui-ci est déployé.
• Ne pas mettre votre doigt à l'intérieur du carter quand vous rétractez la toile de l'écran.
• Les poussières et éraflures réduisent la qualité de l'image. Aussi, prêtez tout particulièrement attention aux consignes suivantes : a. Ne pas toucher la surface de l'écran avec les mains. b. Ne pas dessiner sur l'écran. c. Ne pas rayer l'écran avec des objets durs et tranchants susceptibles de l'endommager. d. Ne jamais employer de produits chimiques pour laver la surface de l'écran.
• S'assurer de l'absence d'insectes et de débris divers avant la rétraction de l'écran.

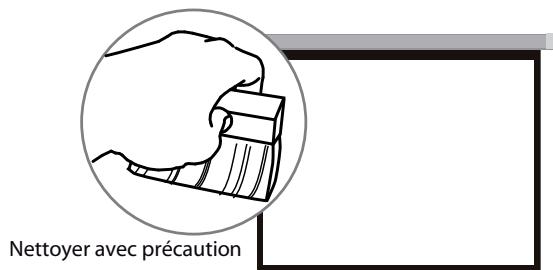

• Pour enlever la poussière sur la toile, utiliser un chiffon sec, une brosse à poils doux et froter délicatement.
• Refermer l'écran afin de protéger la toile.

• Un système de sécurité arrête le moteur après 4 minutes de fonctionnement.

Quand cela se produit, attendez 2 minutes afin que la température du moteur atteigne son niveau normal.

• Il n'y a pas besoin d'ajouter de lubrifiant au moteur.
• Les réglages du moteur sont déjà réalisés en sortie d'usine.
• N'ajustez pas le moteur vous-même. Veuillez faire appel à un spécialiste pour vous aider dans cette tâche.

Système d'ajustement du moteur

GARANTIE : Tous les produits LUMENE sont garantis deux ans à partir de la date d'achat, lorsqu'ils ont été achetés chez LUMENE, chez un distributeur LUMENE, ou chez un revendeur agréé LUMENE.

Cette garantie couvre tous les défauts matériels ainsi que les défauts de fabrication.

Limitations et exclusions :

Tous les produits LUMENE sont garantis deux ans à partir de la date d'achat, lorsqu'ils ont été achetés chez LUMENE, chez un distributeur LUMENE, ou chez un revendeur agréé LUMENE.

Seul le premier acheteur peut se prévaloir de cette garantie.

À l'exception des cas notés ci-dessous, la garantie couvre tout défaut matériel ainsi que les défauts de fabrication de ce produit.

Les cas suivants ne sont pas couverts par la garantie :

• Endommagement ou déterioration du boîtier externe.
• Le numéro de série a été enlevé, modifié ou rendu illisible.
• Endommagements, détério gligence) : une mauvaise utilisation ou un usage inhabituel du produit ; accidents ou négligences telles que la projection du produit contre une surface dure ; contact avec de l'eau, de la pluie ou une humidité extrême ; contact avec du sable, de la poussière ou autres ; contact avec une source de chaleur extrême, ou contact avec de la nourriture ou un liquide dessus.
• Dommages physiques de la surface du produit, tel qu'une éraflure, ou toutes autres altérations de la surface.
• Non-respect des instructions fournies avec le produit.
• Dommages subis durant toutes expéditions du produit

(les réclamations doivent être adressées au transporteur.)

• Une réparation ou une tentative de réparation par une personne non autorisée à réparer ce produit.
• Toute cause autre que les défauts du produit, y compris le manque de connaissances techniques ou d'expérience de l'utilisateur.

Chacun de ces points annule la validité de la garantie.

Qui peut bénéficier de la garantie

Seul le premier acheteur peut se prévaloir de cette garantie.

Le service de garantie ne sera assuré que si la facture originale ou la preuve d'achat (portant la mention de la date d'achat) accompagne le produit défectueux au cours de la période de garantie.

Cette garantie est valide strictement dans le pays de la vente originale.

Frais pris en charge :

Tous les frais de pièces et main-d'œuvre pour les articles couverts par cette garantie sont pris en charge par LUMENE.

Le paiement des frais d'expédition et d'assurance est traité ci-après.

Comment obtenir le service au titre de la garantie ?

Si le produit doit être réparé pendant la période de garantie, veuillez contacter :

1) le lieu d'achat du produit,

2) le distributeur local agréé pour ce produit,

3) Si vous ne pouvez pas l'identifier, contactez LUMENE.

Le service sous garantie pour cet appareil est disponible strictement dans le pays de la vente originale.

Le distributeur local identifie le centre technique le plus proche.

Le produit ou les pièces présumées défectueuses doivent être expédiés, port et assurances payés, à ce centre technique, accompagnés de la copie de la facture d'achat avec indication de la date d'acquisition et dans son emballage d'origine (ou emballage similaire assurant le même niveau de protection).

Lors de votre envoi, vous devez obligatoirement inclure :

a) copie de votre ticket de caisse ou votre preuve d'achat datée, b) une description écrite de votre problème, c) le nom et l'adresse du lieu d'achat, d) votre adresse et votre numéro de téléphone.

Garder tous les originaux de la preuve d'achat.

Veuillez ne pas renvoyer votre produit à un centre technique sans un accord préalable.

Si les réparations requises sont couvertes par la garantie et si vous avez adressé le produit ou les pièces au centre technique agréé le plus proche, les frais de port et d'assurance pour la réexpédition seront pris en charge.

Si vous avez besoin d'informations supplémentaires, veuillez contacter votre revendeur ou distributeur LUMENE le plus proche.

Limites de responsabilité et exclusions de garanties explicites :

Excepté le cas où ces dispositions sont inapplicables ou illégales au droit national et/ou à d'autres juridictions : Pour tout produit défectueux, l'unique responsabilité de LUMENE est de réparer ou remplacer le produit. En aucun cas, LUMENE ne peut avoir de responsabilité contractuelle ou délictuelle (y compris en cas de négligence dans l'utilisation du produit) que ce soit pour tous les dommages ayant une valeur supérieure au prix d'achat, ou pour tout autre type de dommage indirect, contingent, entraînant une perte de revenu, de profits, ou toute autre perte financière en rapport ou pas avec la capacité ou l'incapacité à utiliser le produit. Tous les dommages sus-cités ne pourront être réclamés en vertu de la loi française. Tout litige ne pouvant être réglé par la voie de la conciliation préliminaire et se rapportant à l'interprétation ou à l'exécution de la garantie et des obligations ici contenues feront l'objet d'une distinction selon les règles de conciliation et d'arbitrage de la Chambre de Commerce et d'Industrie de Paris par un ou plusieurs arbitres conformément à ses règles. Les lois applicables sont les lois françaises.

Déclanchement automatique (TRIGGER)
1 Jack 3.5mm mono TRIGGER + 5V -12V DC	2 On Interrupteur Off	3 Interrupteur Off	MAJESTIC PREMIUM COLiseum PMEIUM SHOW PLACE
Contrôles Domotiques (RS232)
1 Monter Descendre Arrête COM	3 Monter Descendre Arrête COM DB-9	Système de contrôle	MAJESTIC PREMIUM COLiseum PMEIUM SHOW PLACE
Branchements contacts secs	Branchements RS232 RJ12 DB-9
SJ Monter Descendre Arrête COM	Sequences RS232 (En hexadécimal) Monter: FF EE EE EE DD Arrête: FF EE EE CC Descendre: FF EE EE EE EE	Settings Bits/sec: 2400 Bits de donnée: 8 Parité: aucune Bits d'arrêt: 1 Contrôle de flux: aucun
RJ12

Système d'ajustement des butées

EMBASSY 2

MAJESTIC PREMIUM

COLISEUM PREMIUM

• Sur le Majestic Premium et sur le ShowPlace premium, le slot A est à l'avant et le slot B à l'arrière.
