Type de produit	Écran de projection
Marque	Lumene
Modèle	EMBASSY HD 270C
Ratio d'aspect	16:9
Type de moteur	Tubulaire
Alimentation	Secteur
Portée de la télécommande	8 mètres
Angle de réception horizontal	30 degrés
Distance minimale récepteur/télécommande	0,5 mètre
Mise en veille automatique	Après 3 minutes
Signal sonore de fonctionnement	Oui
Commande manuelle	Oui (bouton de contrôle)
Type de piles	Identiques à celles fournies
Entretien	Changer les piles si signal faible, retirer les piles en cas d'inutilisation prolongée
Sécurité	Éloigner des zones de hautes températures et humides
Installation possible	Mur, plafond, encastrée, semi-suspendue, suspendue

FOIRE AUX QUESTIONS - EMBASSY HD 270C LUMENE

Comment installer l'écran EMBASSY HD 270C ?

L'écran peut être installé en pose encastrée, murale, au plafond, semi-suspendue ou suspendue. Consultez le schéma de la notice pour les fixations. Choisissez les vis et chevilles adaptées au matériau du mur ou du plafond.

Quelle est la portée de la télécommande ?

La télécommande agit jusqu'à 8 mètres de l'écran et sur un angle horizontal de 30 degrés par rapport au centre de la fenêtre réceptrice.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'aucun obstacle ne bloque le signal. Assurez-vous que les piles sont en bon état et que vous êtes à moins de 8 mètres et dans l'angle de 30 degrés. Si le signal est faible, changez les piles.

Comment changer les piles de la télécommande ?

Ouvrez le compartiment des piles et remplacez-les par des piles du même type que celles fournies. Retirez les piles si vous n'utilisez pas la télécommande pendant une longue période.

Que faire si l'écran ne descend pas ou ne remonte pas ?

Vérifiez l'alimentation électrique et que le récepteur est sous tension. Appuyez sur le bouton de contrôle : un signal sonore indique le fonctionnement normal. Si le problème persiste, consultez la notice ou contactez le service après-vente.

Quel type de piles utiliser pour la télécommande ?

Utilisez des piles du même type que celles fournies avec l'appareil. Ne mélangez pas des piles usagées avec des neuves.

L'écran peut-il être fixé au plafond ?

Oui, l'écran peut être installé au plafond. Suivez les instructions de la notice pour la fixation et assurez-vous que le support est adapté au poids de l'écran.

Y a-t-il un signal sonore lorsque l'écran fonctionne ?

Oui, lorsque vous appuyez sur le bouton de contrôle, un signal sonore indique que le récepteur fonctionne normalement.

Faut-il débrancher l'appareil en cas d'absence prolongée ?

Oui, si l'appareil n'est pas utilisé pendant une longue période, coupez l'alimentation ou débranchez la prise. Retirez également les piles de la télécommande.

Où placer le récepteur infrarouge externe ?

Le récepteur infrarouge externe se branche sur la prise prévue à cet effet. Placez-le de manière à ce que la fenêtre réceptrice soit orientée vers la zone d'utilisation de la télécommande, sans obstacle.

MODE D'EMPLOI EMBASSY HD 270C LUMENE

Choisissez les vis et les chevilles adaptées aux matériaux du mur ou du plafond support. Assurez-vous de la compatibilité et de la sécurité des branchements.

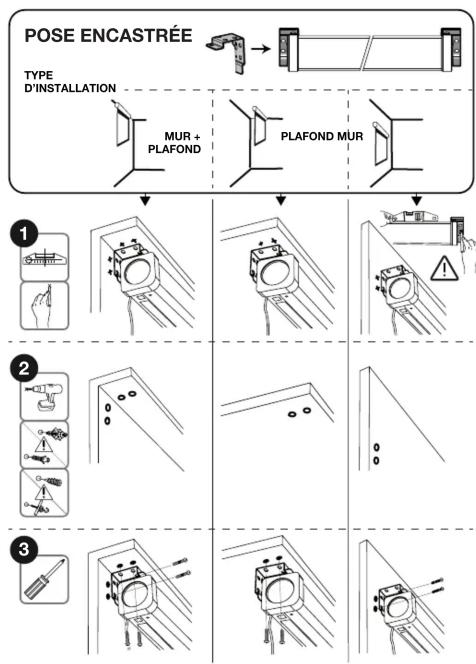


POSE CLASSIQUE TYPE D'INSTALLATION MUR SEMI-SUSPENDU SUSPENDU 1 2 3 < 5.5 mm ≤ 3 mm 7 mm < 0 < 9.5 mm ~ 3 mm Ø 6.5 mm ou

ATTENTION

• La distance minimale entre le récepteur et la télécommande est de 0,5 mètre.
• La telecommande agit jusqu'à 8 metres de l'écran et sur un angle horizontal de 30 degrés par rapport au centre de la fenêtre réceptrice.
• La télécommande ne fonctionne pas si le signal est bloqué par un obstacle.
• Éloignez la télécommande des zones de hautes températures et/ou humides
• Veuillez changer les piles dès que le signal devient trop faible.
• Veuillez retirer les piles de la télécommande si vous ne l'utilisez pas pendant
  une longue période.
• Choisissez le même type de piles que celles fournies.
• L'alimentation du récepteur se met en veille après 3 minutes sans utilisation.
• Si l'appareil n'est pas utilisé pendant une longue période, coupez l'alimentation
  ou débranchez la prise
• Lorsque vous appuyez sur le bouton de contrôle, un signal sonore vous indique
  que le récepteur fonctionne normalement.

4

5

MÉTHODE DE CONTRÔLE
Bouton de contrôle

Commande manuelle

Télécommande Récepteur infrarouge intégré Récepteur infrarouge externe

Fenêtre réceptrice OU Prise du récepteur infrarouge externe

Mise à jour : 30-01-2017

Ratios	Type d’écran	Type	Moteur
4:3	Embassy 2 150 V	B	synchronisé
	Embassy 2 170 V	B	synchronisé
	Embassy 2 200 V	B	synchronisé
	Embassy 2 240 V	B	synchronisé
	Embassy 2 270 V	A	tubulaire
	Embassy 2 300 V	A	tubulaire
16:9	Embassy 2 150 C	B	synchronisé
	Embassy 2 170 C	B	synchronisé
	Embassy 2 200 C	B	synchronisé
	Embassy 2 240 C	B	synchronisé
	Embassy 2 270 C	A	tubulaire
	Embassy 2 300 C	A	tubulaire
16:10	Embassy 2 150 I	B	synchronisé
	Embassy 2 170 I	B	synchronisé
	Embassy 2 200 I	B	synchronisé
	Embassy 2 240 I	B	synchronisé
	Embassy 2 270 I	A	tubulaire
	Embassy 2 300 I	A	tubulaire
1:1	Embassy 2 150	B	synchronisé
	Embassy 2 170	B	synchronisé
	Embassy 2 200	B	synchronisé
	Embassy 2 240	A	tubulaire
2,35:1	Embassy 2 150 P	B	synchronisé
	Embassy 2 170 P	B	synchronisé
	Embassy 2 200 P	B	synchronisé
	Embassy 2 240 P	B	synchronisé
	Embassy 2 270 P	A	tubulaire
	Embassy 2 300 P	A	tubulaire
