6100L5F - Vidéoprojecteur HISENSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vidéoprojecteur laser Ultra Haute Définition (4K UHD)
Marque et modèle	Hisense 6100L5F
Taille d'écran	100 pouces (diagonale)
Résolution	3840 x 2160 pixels
Dimensions (L x H x P)	547 x 158 x 346 mm
Poids	11,5 kg
Alimentation électrique	120-240 V ~ 50/60 Hz
Consommation électrique (max)	350 W
Consommation en veille	≤ 0,5 W
Source lumineuse	Laser de classe 2 (IEC/EN 60825-1:2014), puissance crête < 66,7 mW, longueur d'onde 450-460 nm
Puissance audio	2 x 15 W
Connectivités	HDMI (4K 60Hz), USB 2.0, LAN Ethernet, Wi-Fi 802.11 a/b/g/n/ac, Bluetooth 4.2
Réception TV	Analogique (PAL/SECAM) et numérique (DVB-T/T2, DVB-C, DVB-S/S2)
Fonctions principales	Projection avant, correction géométrique automatique/manuelle, mode protection des yeux, mode magasin/domicile, assistant vocal (selon région)
Accessoires inclus	Télécommande, piles AAA (2), gants de manipulation, câble d'alimentation, clé de réglage, câble d'extension USB, kit de nettoyage de lentille, manuel d'utilisation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et humide. Nettoyer l'objectif avec le kit fourni (souffleur, chiffon optique). Ne pas utiliser de produits chimiques.
Sécurité laser	Ne pas regarder directement l'objectif pendant le fonctionnement. Éviter les objets inflammables devant le faisceau. Protection des yeux activée par défaut.
Ventilation	Espace libre minimal : 20 cm sur les côtés, 10 cm à l'arrière. Ne pas obstruer les ouvertures.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un technicien qualifié Hisense pour toute réparation.
Conditions environnementales	Température : 5°C à 40°C ; humidité : 20% à 80% HR

FOIRE AUX QUESTIONS - 6100L5F HISENSE

Comment installer l'écran et le projecteur laser Hisense 6100L5F ?

L'installation nécessite de monter l'écran fourni selon le guide spécifique, puis de positionner le projecteur parallèlement à l'écran à environ 288 mm du mur. Utilisez les pieds réglables pour ajuster l'image. Il est recommandé d'être deux personnes pour manipuler l'appareil.

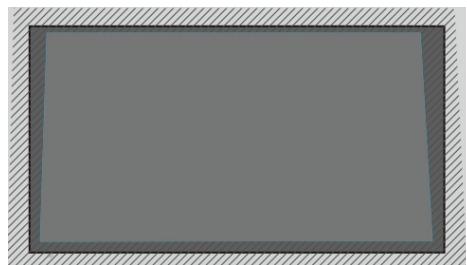

Comment régler l'image projetée si elle n'est pas alignée avec l'écran ?

Utilisez la correction géométrique : automatique via l'application mobile (même réseau Wi-Fi) ou manuelle en déplaçant les points de contrôle avec la télécommande. Ajustez également les pieds de nivellement pour incliner l'image.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles (type AAA) : remplacez-les si usées, respectez la polarité. Pour la télécommande Bluetooth, maintenez la touche de jumelage ( ) enfoncée 3 secondes à moins de 6 m du téléviseur. Si problème persiste, retirez les piles et appuyez sur une touche 1-2 secondes.

Puis-je utiliser un écran autre que celui fourni ?

L'appareil est calibré pour un écran spécifique de 100 pouces. L'utilisation d'autres écrans peut affecter la qualité d'image et la mise au point. Il est recommandé d'utiliser l'écran fourni par Hisense.

Le projecteur laser est-il dangereux pour les yeux ?

Oui, le faisceau laser de classe 2 peut endommager les yeux si regardé directement. Ne regardez jamais dans l'objectif. La fonction Protection des yeux réduit la puissance si quelqu'un s'approche trop près.

Comment nettoyer l'objectif du projecteur ?

Utilisez le kit de nettoyage fourni : un souffleur pour enlever la poussière, puis un chiffon optique ou du papier pour lentilles avec une solution professionnelle. N'utilisez jamais de chiffon ordinaire qui pourrait rayer le revêtement.

Quels types de connexions HDMI prend-il en charge ?

Il supporte les résolutions YUV et RGB jusqu'à 4K (3840x2160) à 60 Hz, ainsi que les formats 1080p, 720p, 480p, etc. Assurez-vous d'utiliser des câbles HDMI haute vitesse.

Comment connecter le projecteur à Internet ?

Soit par câble Ethernet (LAN) en connectant le port RJ45 à votre routeur, soit par Wi-Fi intégré (802.11 a/b/g/n/ac). Pour le Wi-Fi, allez dans le menu réseau et sélectionnez votre réseau. Le routeur doit être à moins de 10 m.

Le projecteur peut-il être utilisé en mode veille avec consommation réduite ?

Oui, en mode veille, la consommation est inférieure à 0,5 W. Cependant, il reste sous tension tant que le câble d'alimentation est branché. Pour une économie maximale, débranchez-le lors de longues absences.

Que faire si l'image est déformée ou floue ?

Vérifiez d'abord que le projecteur est bien parallèle à l'écran et que les pieds sont correctement réglés. Utilisez la correction géométrique automatique via l'application mobile. Si le problème persiste, vérifiez la distance de projection (environ 288 mm du mur).

MODE D'EMPLOI 6100L5F HISENSE

Lisez attentivement le manuel et assurez-vous d'avoir bien compris son contenu avant d'utiliser cet appareil pour la première fois.

Avis Important

Les paragraphes commençant par le symbole suivant indiquent des instructions importantes, des astuces ou des conditions pour les réglages.

indiquent des instructions importantes, des astuces ou des conditions pour les

Ce n'est pas une garantie pour le fonctionnement et les performances des périphériques fabriqués par d'autres fabricants. Nous déclinons toute responsabilité ou tout dommage pouvant résulter du fonctionnement et/ou des performances liés à l'utilisation des périphériques de ces autres fabricants.

L'enregistrement et la lecture de contenu sur cet appareil ou sur tout autre appareil peuvent nécessiter l'autorisation du propriétaire du droit d'auteur ou d'autres droits de ce contenu. Il est de votre responsabilité de vous assurer que votre utilisation de cet appareil ou de tout autre appareil est conforme à la législation sur les droits d'auteur en vigueur dans votre pays. Veuillez vous référer à cette législation pour plus d'informations sur les lois et règlements concernés ou contacter le propriétaire des droits du contenu que vous souhaitez enregistrer ou lire.

L'index/Glossaire explique certains termes utilisés dans ce manuel d'utilisation et dans le menu de l'appareil.

Lisez ces instructions

Suivez toutes les instructions

Respectez tous les avertissements

Conservez ces instructions

Tous les droits sont réservés.

Consignes de Sécurité

Pour assurer une utilisation sûre et correcte de ce produit, respectez toujours les précautions suivantes pour éviter les situations dangereuses et les dommages à votre appareil.

L'éclair avec symbole de flèche dans un triangle équilatéral avise l'utilisateur de la présence d'une tension dangereuse non isolée dans le boîtier du produit et qui peut être d'intensité suffisante pour présenter un risque de choc électrique.

Le point d'exclamation dans un triangle équilatéral avise l'utilisateur de la présence de directives d'utilisation et d'entretien (service) importantes dans la documentation qui accompagne l'appareil.

Utilisation prévue et conditions ambiantes de cet appareil

Cet appareil est destiné au rendu de signaux vidéo et audio, sur une table, dans un environnement domestique ou professionnel. Il ne doit pas être utilisé dans des pièces à forte humidité ou concentration de poussières. La garantie n'est valable que s'il est utilisé comme prévu par le fabricant.

AVERTISSEMENT

Une humidité élevée et la concentration de poussière peuvent entraîner des fuites de courant dans l'appareil. Pour réduire le risque d'incendie ou de choc électrique :

• Ne pas exposer cet appareil à la pluie, à l'humidité, à l'égouttement ou aux éclaboussures d'eau et ne pas placer d'objets remplis de liquide, tels que des vases, des tasses, etc. sur ou au-dessus de l'appareil.
• Ne pas toucher l'appareil avec les mains mouillées.
• Ne pas l'exposer à la climatisation directe et tenez les bougies ou autres flammes nues éloignées de l'appareil à tout moment.

Si l'appareil est déplacé d'un environnement froid vers un environnement chaud, laissez-le éteint pendant au moins une heure pour éviter la condensation.

S'il est utilisé à l'extérieur, assurez-vous qu'il est protégé de l'humidité.

Si vous remarquez quelque chose d'inhabituel, retirez immédiatement la prise d'alimentation.

En cas d'incendie, utilisez de préférence un extincteur à gaz CO2 ou à poudre. Si ces extincteurs ne sont pas accessibles, essayez d'isoler l'alimentation électrique avant d'utiliser un extincteur à eau.

Alimentation électrique

Des tensions incorrectes peuvent endommager l'appareil.

Connectez uniquement cet appareil à une alimentation électrique avec la tension et la fréquence indiquées sur la plaque signalétique, à l'aide du câble d'alimentation fourni.

La fiche d'alimentation doit être facilement accessible afin que l'appareil puisse être déconnecté à tout moment. L'unité est sous tension, même en mode veille, tant qu'elle est connectée à une prise de courant.

Il est recommandé d'utiliser une prise électrique dédiée pour le téléviseur.

• Ne pas surcharger les prises de courant en connectant trop d'appareils à la même prise. Les prises murales surchargées, les rallonges, etc. sont dangereuses et peuvent provoquer un choc électrique et un incendie.

Après la mise hors tension, ne pas le rallumer dans les 5 secondes. Une alimentation à découverte liée dans un court laps de temps peut provoquer un fonctionnement anormal de l'appareil.

L'appareil doit être connecté à une prise SECTEUR avec une connexion de mise à la terre de protection.

Fiche d'alimentation et câble d'alimentation

• Ne pas toucher la fiche d'alimentation avec les mains mouillées.
• Ne pas placer d'objets lourds sur le câble d'alimentation. Acheminez le câble de sorte qu'il ne soit pas plié ou posé sur des bords tranchants, ne pas marcher dessus ou ne pas l'exposer à des produits chimiques. Un câble d'alimentation avec une isolation endommagée peut provoquer un choc électrique et un incendie.
• Tirer la prise d'alimentation, PAS sur le câble lors de la déconnexion. Le câble peut s'endommager et provoquer un court-circuit s'il est activé.
• Ne pas placer le câble d'alimentation à proximité d'un objet à haute température.
• Ne pas déplacer l'appareil avec le câble d'alimentation branché sur une prise.
• Ne pas utiliser un câble d'alimentation endommagé ou desserré ou une prise de courant endommagée.
• Ne pas utiliser aucun cordon d'alimentation autre que celui fourni avec cet appareil.

■ Ventilation de l'air et hautes températures

Installez votre appareil uniquement dans un endroit bien ventilé et assurez-vous qu'il y a au moins 20 cm d'espace libre sur les côtés et 10 cm d'espace libre au-dessus de l'unité pour la circulation de l'air. Une chaleur excessive et une obstruction de la ventilation peuvent entraîner un incendie ou une défaillance précoce de certains composants électriques.

• Ne bloquez pas les ouvertures de ventilation avec des journaux,

des nappes, des rideaux, etc.

• Ne séchez pas de vêtements, etc. sur le dessus de l'appareil.
• Veillez à ne pas toucher les ouvertures de ventilation car elles peuvent devenir chaudes.
• N'insérez pas d'objets étrangers dans l'appareil par les orifices de ventilation.

Avertissement concernant le dégazage

Les nouveaux meubles, tapis, peintures, matériaux de construction et appareils électroniques peuvent libérer des produits chimiques dans l'air par évaporation. Après avoir configuré votre appareil et l'avoir allumé pour la première fois, vous pouvez remarquer une légère odeur pendant quelques heures. En effet, certains composants de l'appareil chauffent pour la première fois. Les matériaux que nous utilisons répondent pleinement aux exigences et réglementations environnementales. Notre appareil fonctionne très bien et les fumées dégagées par le gaz dégazé finiront par diminuer.

Surveillance

• Ne laissez pas les enfants jouer sans surveillance à proximité de l'appareil. Il pourrait basculer, être poussé ou tiré de la surface du support et blesser quelqu'un.
• Ne laissez pas un appareil sous tension fonctionner sans surveillance.

Volume

La musique et les bruits peuvent entraîner des dommages irréversibles à vos oreilles. Évitez les volumes extrêmes, en particulier sur de longues périodes et lors de l'utilisation d'un casque. Si vous entendez un bruit de tambour dans les oreilles, baissez

le volume ou arrêtez temporairement d'utiliser un casque.

Des orages

Retirer la fiche d'alimentation et tous les câbles d'antenne connectés de l'appareil pendant un orage. Une surtension causée par la foudre peut endommager l'appareil via le système d'antenne, ainsi que la prise murale.

Longues périodes d'absence

Tant que la fiche d'alimentation est connectée à une prise de courant, l'appareil consomme de l'énergie même en mode veille. La prise d'alimentation et tous les câbles d'antenne connectés doivent être débranchés pendant de longues périodes d'absence.

Nettoyage et soin

ATTENTION :

Débrancher le cordon d'alimentation avant de nettoyer l'appareil. Nettoyer l'appareil, l'écran et la télécommande avec un chiffon doux, humide, propre et de couleur naturelle uniquement. Ne pas utiliser aucun produit chimique.

• Ne pas exposer les surfaces à des produits insectifuges, solvants, diluants ou autres substances volatiles. Cela peut dégrader la qualité de la surface.
• Ne pas vaporiser d'eau ou d'autres liquides directement sur l'appareil. Du liquide à l'intérieur de l'appareil pourrait entraîner une défaillance du produit.
• La surface du panneau d'affichage est traitée et peut être

facilement endommagée. Prendre soin de ne pas la rayer avec les ongles ou d'autres objets durs.

• Essuyez également la prise d'alimentation avec un chiffon sec à intervalles réguliers.

Service/Réparation

Ne jamais retirer le couvercle/l'arrière de l'appareil ; il n'y a aucune pièce réparable par l'utilisateur à l'intérieur. Confier toutes les réparations à un technicien qualifié.

Emballage

Gardez les matériaux anti-humidité et les sacs en plastique hors de portée des enfants.

Les sacs en plastique peuvent provoquer une suffocation et le matériel anti-humidité est nocif en cas d'ingestion. En cas d'ingestion accidentelle, faites vomir le patient et rendez-vous à l'hôpital le plus proche.

Modification

N'essayez pas de modifier ce produit de quelque façon que ce soit. Une modification non autorisée pourrait annuler la garantie de cet appareil, provoquer un choc électrique et des incendies.

Batteries de la télécommande

• Une installation incorrecte peut provoquer une fuite de la batterie, de la corrosion et une explosion.
• Remplacez uniquement par un type identique ou équivalent.
• Ne mélangez pas les piles neuves et usagées.
• Ne mélangez pas différents types de piles.
• N'utilisez pas de piles rechargeables.
• Ne brûlez pas et ne cassez pas les piles.
• Veillez à jeter les piles correctement.
• N'exposez pas les piles à une chaleur excessive telle que le soleil, le feu ou autre.

Mise à la terre de l'antenne extérieure

Si une antenne extérieure est utilisée, assurez-vous que le système d'antenne est protégé contre les surtensions et les charges statiques accumulées.

Disposition

Reportez-vous à la section sur le recyclage de ce manuel.

Laser

Ne regardez pas directement l'objectif lorsque cet appareil est allumé car la lumière laser peut endommager vos yeux !

• Ce produit est livré avec un module laser. Ne déchirez ni ne modifiez cet appareil de quelque manière que ce soit ; sinon, cela pourrait entraîner des blessures corporelles.

Puissance de pointe < 66,7 mW

Longueur d'onde : 450 nm - 460 nm

Angle de divergence : 49°

Produit laser de classe 2 IEC / EN 60825-1 : 2014

ATTENTION :

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que celles spécifiées dans le présent document peuvent entraîner une exposition à des radiations dangereuses.

• Si cet appareil nécessite une réparation, veuillez porter une protection des yeux au laser avec une densité optique OD de 4 ou plus et une longueur d'onde de 445-465 nm.
• Ne placez aucun récipient contenant de l'eau sur cet appareil, comme les produits cosmétiques ou les médicaments liquides.
• Si un objet ou de l'eau entre dans cet appareil, débranchez ce périphérique et contactez le personnel de service de Hisense.
• Ne placez aucune source de feu exposée (par exemple, une bougie allumée) sur cet appareil. Tenez-le à l'écart des températures élevées et de la chaleur.
• N'exposez pas les piles à la lumière directe du soleil ou aux bougies.
• Gardez les bouches d'aération des deux côtés libres de tout objet afin d'éviter que l'appareil ne surchauffe à l'intérieur.
• Pour éviter tout court-circuit, dommage produit ou choc électrique, n'utilisez pas d'objet pointu ou de métal pour toucher les ports ou autres ouvertures sur le téléviseur.
• Si cet appareil a été dans un environnement chaud, laissez toute condensation accumulée s'évaporer AVANT d'allumer l'appareil.
• Ne laissez pas un enfant se tenir debout ou monter sur ce périphérique.
• Ne placez AUCUN objet au-dessus ou devant l'appareil car la lumière laser pourrait enflammer l'objet.
• Nettoyez régulièrement l'appareil avec un chiffon propre et assurez-vous que le téléviseur est éteint avant de commencer.

Déclaration de CONFORMITÉ SIMPLIFIÉE DE L'UE

Par la présente, Hisense Visual Technology Co., Ltd. déclare que le type d'équipement radio [HE100L5 / 100L5F / 100L5F-A12 / 100L5F-B12 / 100L5F-F12 / 100L5F-D12 / 100L5FTUK / 100L5FTUK-A12 / 100L5FTUK-B12 / 100L5FTUK-F12 / 100L5FTUK-D12 / 100L5F-A1 / 100L5F-B1 / 100L5F-F1 / 100L5F-D1 / 100L5FTUK-A1 / 100L5FTUK-B1 / 100L5FTUK-F1 / 100L5FTUK-D1 / ERF6A64 / ERF6B64H] est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible à l'adresse internet suivante : http://global.hisense.com/cuse/cedoc.

Tension CA : Ce symbole indique que la tension nominale marquée avec le symbole est la tension alternative.

Produit de classe I : Ce symbole indique qu'il nécessite une connexion de sécurité à la terre (masse) de protection.

Félicitations pour l'achat de votre nouveau téléviseur ! Ce manuel vous guidera à travers quelques étapes faciles pour configurer votre téléviseur.

Veuillez visiter le site officiel de Hisense pour plus de détails.

L'image du produit est uniquement à titre de référence ; le produit réel peut varier en apparence.

Certaines parties des fonctions logicielles changent avec la mise à niveau du système.

Table des matières

Accessoires inclus 2

Schéma du téléviseur laser 3

ÉTAPE 1. Monter l'écran 4

ÉTAPE 2. Installer le téléviseur laser 4

ÉTAPE 3. Ajuster l'image affichée et l'écran 9

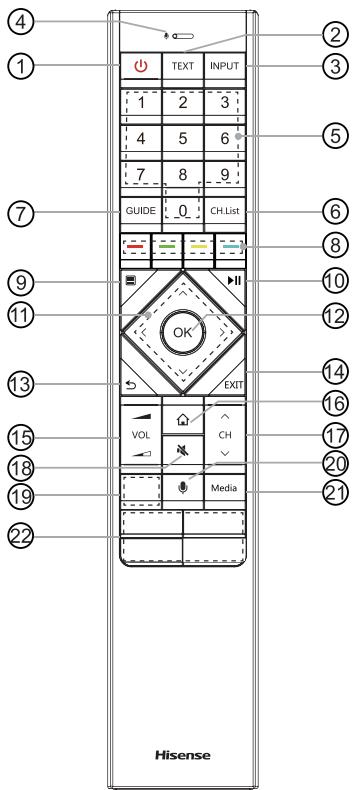

ÉTAPE 4. Utiliser votre télécommande 13

ÉTAPE 5. Accéder au menu de configuration de l'écran 16

ÉTAPE 6. Configuration du téléviseur 17

Conseils d'entretien et de résolution rapide des problèmes 18

Spécifications du produit 20

Recyclage / Licences 22

• Ne laissez pas un enfant se tenir debout ou monter sur cet appareil.
• Ne placez AUCUN objet au-dessus ou devant l'appareil car la lumière laser pourrait rendre l'objet inflammable. Nettoyez régulièrement l'objectif avec un chiffon propre et assurez-vous que le téléviseur est éteint avant de commencer.

Accessoires inclus

TV laser × 1 - Télécommande × 1 - Piles AAA × 2 - Gants pour manipuler le TV Laser × 2 - Cordon d'alimentation × 1 - Clé pour régler le bas du téléviseur × 1

Câble d'extension USB × 1 - Manuel d'Utilisateur du TV Laser × 1 - Garantie Européenne TV Laser × 1 - Kit de nettoyage pour la lentille × 1

REMARQUE : Les accessoires peuvent être différents de la liste ci-dessus en raison de différents modèles/pays/régions. Veuillez vous référer au sac d'accessoires réel.

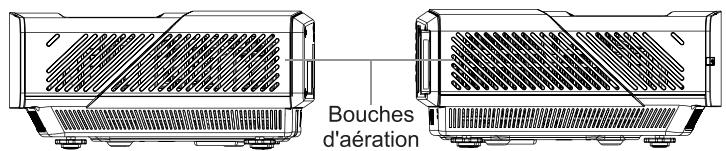

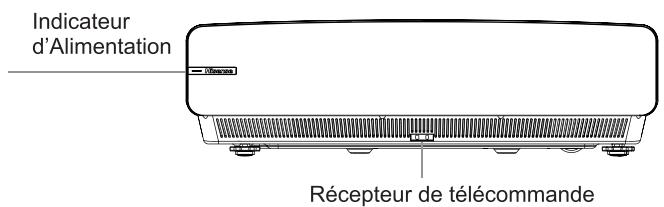

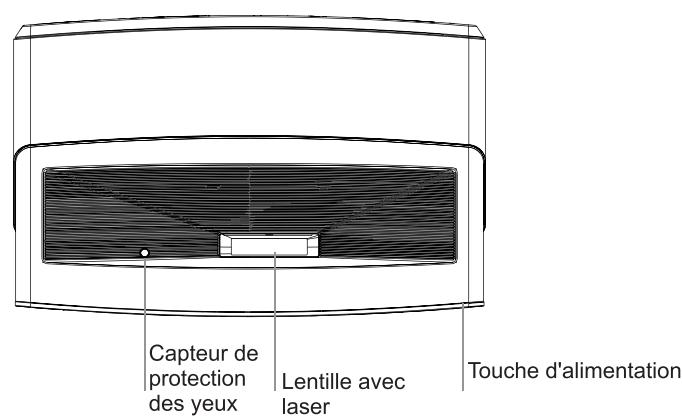

Diagramme du TV Laser

Nous recommandons fortement que deux personnes manipulent cet appareil lorsque vous le déplacez d'un endroit à un autre. Assurez-vous de protéger l'appareil lorsque vous manipulez cet appareil.

ÉTAPE 1 : Monter l'écran

Pour l'installation de l'écran, veuillez vous référer au guide spécifique de l'installation de l'écran !

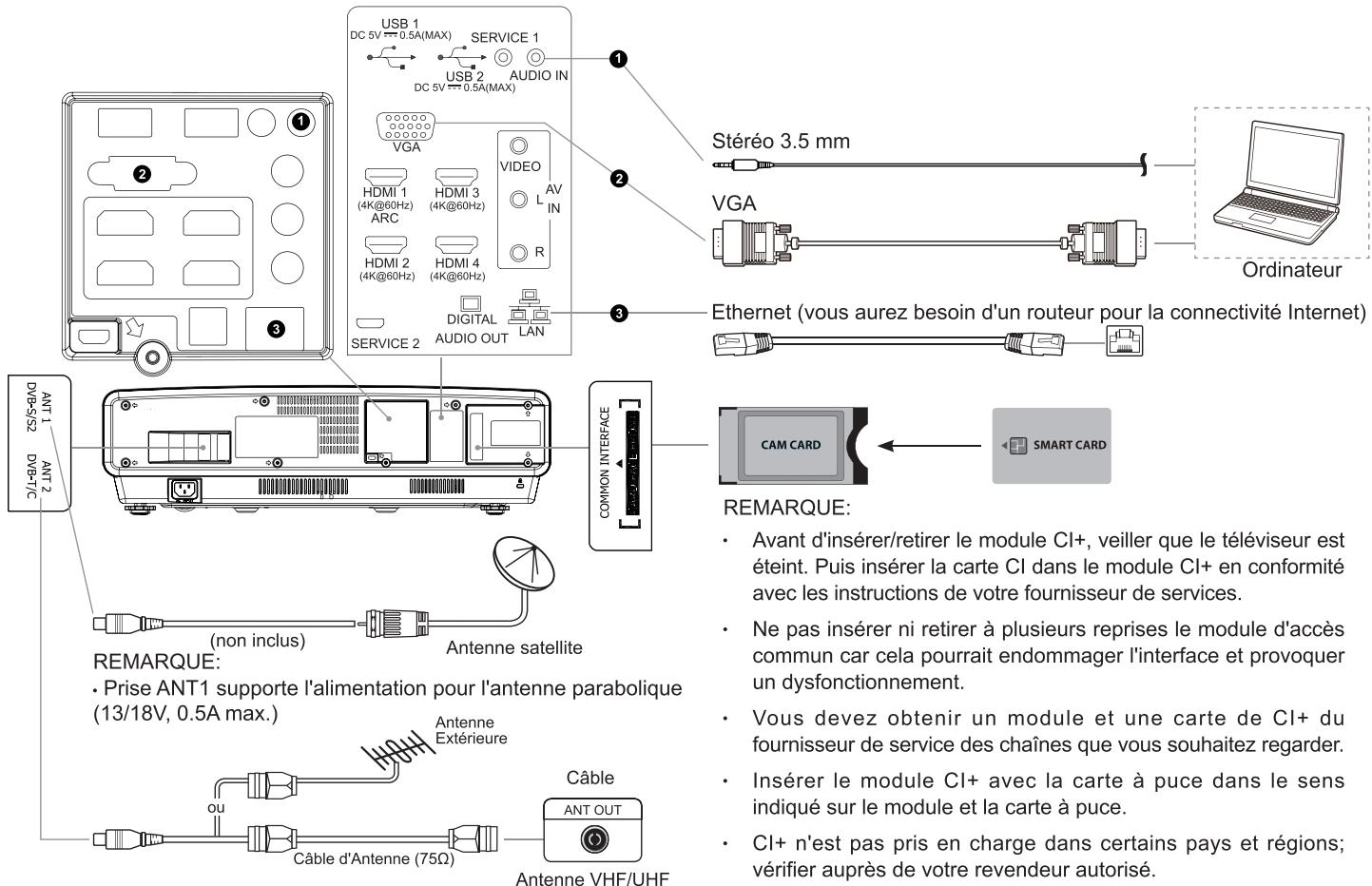

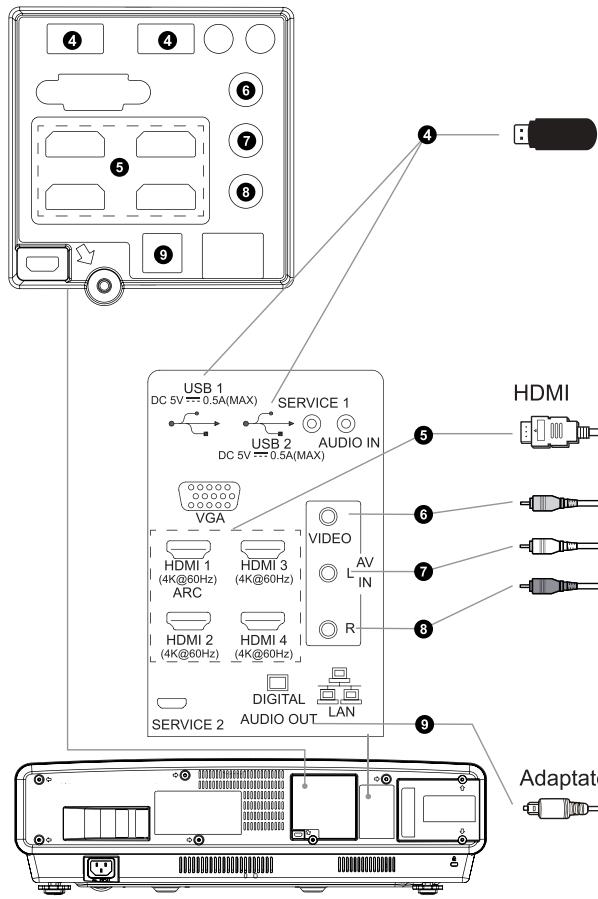

ÉTAPE 2 : Installer le TV Laser

Nous recommandons fortement que deux personnes manipulent cet appareil lorsque vous le déplacez d'un endroit à un autre. Assurez-vous de protéger l'objectif lorsque vous manipulez cet appareil.

Nous vous recommandons de connecter tous les câbles aux ports situés à l'arrière du TV Laser avant de positionner le téléviseur. (Les câbles audio, vidéo, Ethernet et les périphériques externes ne sont pas inclus.)

Assurez-vous que vous avez sélectionné les bons câbles pour les ports et qu'ils sont solidement connectés. Les connexions lâches peuvent affecter la qualité de l'image et de la couleur de la photo.

REMARQUE :

• Utilisez le câble d'extension USB (fourni) pour faciliter la connexion et la déconnexion.
• Lors de la connexion d'un disque dur ou d'un concentrateur USB, connectez toujours l'adaptateur secteur du périphérique à l'alimentation électrique. Le dépassement d'une consommation totale de courant peut entraîner des dommages. La consommation maximale des périphériques USB1.1 et USB2.0 est de 500 mA. Pour un disque dur mobile de grande capacité et non standard, si son courant d'impulsion est supérieur ou égal à 1A, il peut provoquer un redémarrage de la TV ou un auto-blocage. Donc, le téléviseur ne le supporte pas. Le port USB supporte une tension de 5V.

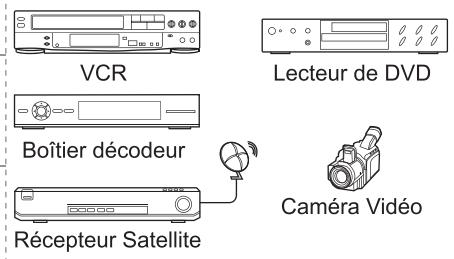

Appareils AV externes

Appareils audio externes

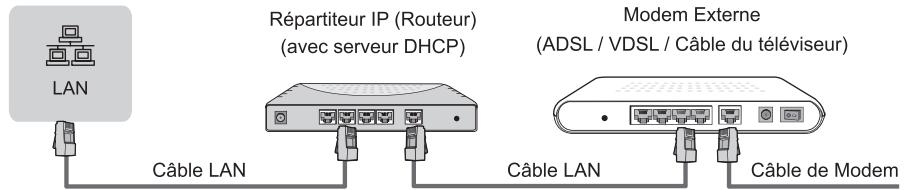

LAN (Configuration filaire)

• Connectez le téléviseur au réseau en reliant le port LAN à l'arrière de votre téléviseur à un modem externe ou à un routeur à l'aide d'un câble LAN (Ethernet/Cat 5). Voir l'illustration ci-dessous.

PORT TV

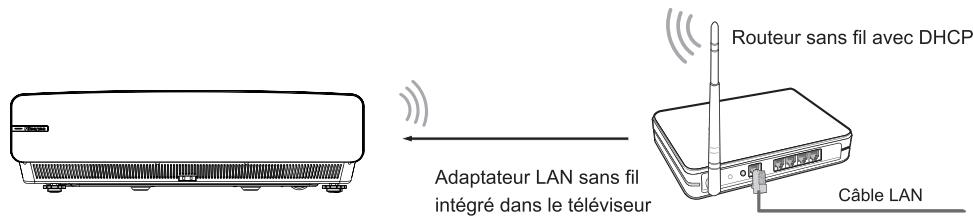

Configuration sans fil

• Brancher le téléviseur à un réseau sans fil requiert l'utilisation d'un modem ou d'un routeur sans fil. Voir l'illustration ci-dessous.

REMARQUE :

• Vous devez utiliser l'adaptateur LAN sans fil intégré pour utiliser un réseau sans fil car la télévision ne supporte pas l'adaptateur réseau USB externe. Si le routeur sans fil supporte le DHCP, votre téléviseur peut se connecter plus facilement au réseau sans fil. Si vous appliquez un système de sécurité autre que les systèmes répertoriés ci-dessous, cela ne fonctionnera pas avec le téléviseur. Système de sécurité : WPA, WEP, WPA2.
• Afin de garantir un réseau fluide, la distance entre le routeur et le téléviseur doit être inférieure à 10 mètres.
• Positionnez le téléviseur laser de manière à ce qu'il soit parallèle à la surface de l'écran. Nous recommandons que la distance entre le panneau arrêté du téléviseur laser et le mur soit de 288 mm.

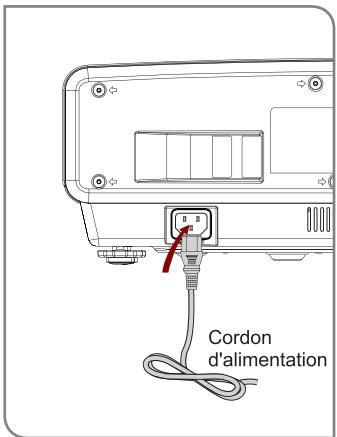

• Brancher le cordon d'alimentation dans une prise murale.
• Appuyer sur la touche POWER pour allumer le TV Laser.

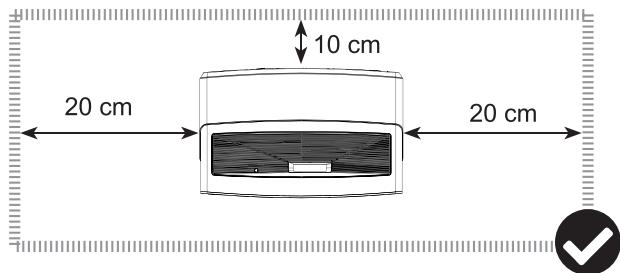

AVERTISSEMENT : Un espace de ventilation insuffisant peut provoquer une surchauffe ou endommager cet appareil.

• Ne bloquez pas les ouvertures de ventilation et ne placez aucun objet sur cet appareil.
• Ne placez pas cet appareil dans un espace étroit, fermé ou mal ventilé.

Laissez au minimum l'espace indiqué dans le schéma ci-dessous pour assurer une ventilation correcte de l'appareil.

ÉTAPE 3 : Ajuster l'image affichée et l'écran

Suivez les étapes dans l'ordre indiqué ci-dessous uniquement si elles s'appliquent à votre situation.

REMARQUE : Avant de procéder au réglage, pliez les baguettes du support de fixation murale de sorte que l'écran soit à la verticale. Faites pivoter les pieds depuis une vue dominante, mais ne regardez pas directement l'objet lorsque le téléviseur laser est allumé, car la lumière laser peut endommager vos yeux.

PARALLÈLEMENT AU BAS DE L'IMAGE AVEC L'ÉCRAN

Si le bas de l'image est plus bas à gauche et plus haut à droite, faites tourner l'appareil dans le sens inverse des aiguilles d'une montre.

Si le bas de l'image est plus bas à droite et plus haut à gauche, faites tourner l'appareil dans le sens des aiguilles d'une montre.

AJUSTEZ LE FOND DE L'IMAGE À L'ÉCRAN

• Si l'image se déplace vers la gauche, déplacez le TV Laser vers la droite.

Si l'image se déplace vers la droite, déplacez le téléviseur laser vers la gauche.

• Si le bas de l'image est plus large que l'écran, rapprochez le TV Laser de l'écran.

Si le bas de l'image est plus étroit que l'écran, éloignez le TV Laser de l'écran.

REMARQUE : Assurez-vous que le bas de l'image reste toujours parallèle à l'écran. Si ce n'est pas le cas, faites pivoter le téléviseur en suivant les instructions précédentes.

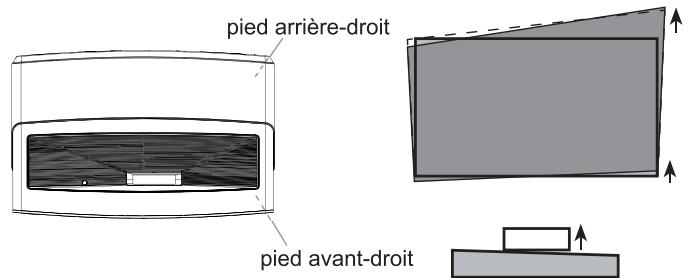

AJUSTEZ LE COIN SUPÉRIEUR DROIT DE L'IMAGE

1. Si le haut de l'image est plus bas à gauche et plus haut à droite, utilisez la clé pour faire pivoter le pied avant droit et le pied arrière droit dans le sens des aiguilles d'une montre à la même hauteur.

1. Maintenant, faites pivoter le téléviseur dans le sens antihoraire afin que le bas de l'image soit parallèle à l'écran.

1. Répétez les étapes ci-dessus jusqu'à ce que le haut de l'image soit parallèle à l'écran.
2. Si le coin supérieur droit se trouve à l'intérieur de l'écran après le réglage, utilisez la clé pour faire pivoter le pied avant droit et le pied arrière droit dans le sens antihoraire à la même hauteur et faites pivoter le téléviseur dans le sens des aiguilles d'une montre pour rendre l'image parallèle à l'écran.

AJUSTEZ LE COIN SUPÉRIEUR GAUCHE DE L'IMAGE

1. Si le haut de l'image est plus haut à gauche et plus bas à droite, utilisez la clé pour faire pivoter le pied avant gauche et le pied arrière gauche du téléviseur dans le sens des aiguilles d'une montre à la même hauteur.

pied arrière-gauche

pied avant-gauche

1. Faites ensuite pivoter le téléviseur dans le sens des aiguilles d'une montre afin que le bas de l'image soit parallèle à l'écran.

1. Répétez les étapes ci-dessus jusqu'à ce que le haut de l'image soit parallèle à l'écran.
2. Si le coin supérieur gauche se trouve à l'intérieur de l'écran après le réglage, utilisez la clé pour faire pivoter le pied avant gauche et le pied arrière gauche dans le sens antihoraire à la même hauteur, puis faites pivoter le téléviseur dans le sens antihoraire pour que l'image soit parallèle à l'écran.

REMPLISSEZ LE DESSUS DE L'IMAGE À L'ÉCRAN

Si le haut de l'image est plus large que l'écran, utilisez la clé pour faire pivoter les pieds avant gauche et droit du téléviseur laser dans le sens des aiguilles d'une montre.

Si le haut de l'image est plus étroit que l'écran, utilisez la clé pour faire pivoter les pieds avant gauche et droit du téléviseur laser dans le sens des aiguilles d'une montre jusqu'à ce que les bords gauche et droit de l'image soient parallèles aux bords de l'écran. Ensuite, déplacez le projecteur plus loin de l'écran pour remplir l'image jusqu'à la largeur de l'écran.

Si les pieds arrière sont déjà à leur hauteur maximale, tournez les pieds avant gauche et droit dans le sens antihoraire.

Tournez les pieds arrière dans le sens des aiguilles d'une montre.

Faites pivoter les pieds avant dans le sens antihoraire.

ÉTAPE 4 : Utiliser notre télécommande

TOUCHES SUR LA TÉLÉCOMMANDE DU TÉLÉVISEUR

REMARQUE : les étiquettes des touches sont fournies à titre de référence. L'apparence réelle de la télécommande incluse avec le téléviseur peut différer de ce schéma.

① Bouton de mise en veille : mise sous tension / veille. ② Activer/désactiver la fonction télétexte. ③ Sélectionner les sources d'entrée. ④ Sélectionner une chaîne ou saisir des numéros. ⑤ Afficher le Guide électronique des programmes (mode DTV). ⑥ Afficher la liste des chaînes à l'écran. ⑦ Touches de fonction spéciale. ⑧ Afficher le menu. ⑨ Reportez-vous au schéma à l'écran pour utiliser ∧/v/</> et OK pour contrôler la lecture du contenu. ⑩ OK - Confirmer la sélection. ⑪ ∧ / ∨ / < / > - Vous permet de naviguer dans les menus OSD et d'ajuster les paramètres système selon vos préférences. ⑫ Retourner au lieu précédent dans le menu ou l'application. ⑬ Quitter le menu.

REMARQUE : La télécommande incluse varie selon les modèles, les pays/régions. Vérifiez les informations en fonction de la télécommande réelle dans le sac d'accessoires.

⑭ Afficher l'écran d'accueil. ⑮ Changer le volume. ⑯ Changer la chaîne (haut / bas). ⑰ Muter ou restaurer le son du téléviseur. ⑱ APP : accès rapide à l'application. Remarque : Les informations ici varient en fonction du pays. ⑲ Toutes les applications.

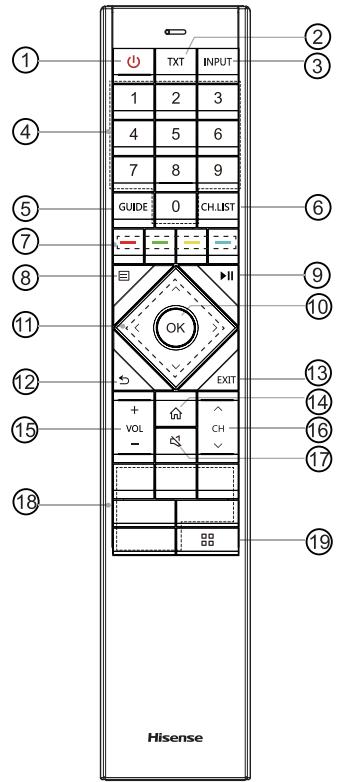

TOUCHES SUR LA TÉLÉCOMMANDE DU TÉLÉVISEUR

REMARQUE : les étiquettes des touches sont fournies à titre de référence. L'apparence réelle de la télécommande incluse avec le téléviseur peut différer de ce schéma.

① Touche d'alimentation ② Activer/désactiver la fonction télétexte ③ Sélectionner les sources d'entrée ④ Recevoir la voix (Cette fonction n'est prise en charge que dans certains pays ou régions.) ⑤ Touche numérique - Sélection directe de chaîne ou saisie de nombres ⑥ Afficher la liste des chaînes sur l'écran

⑦ Afficher le Guide Électronique des Programmes (mode DTV) ⑧ Touches de fonction spéciale ⑨ Afficher le Menu

⑩ Reportez-vous au schéma à l'écran pour utiliser ∧/v/</> et OK pour contrôler la lecture du contenu ⑪ ∧/∨/</> - Vous permettent de naviguer dans les menus OSD et d'ajuster les paramètres système selon vos préférences ⑫ OK - Confirmer la sélection ⑬ Retourner au lieu précédent dans le menu ou l'application

REMARQUE : La télécommande incluse varie selon les modèles, les pays/régions. Vérifiez les informations en fonction de la télécommande réelle dans le sac d'accessoires.

⑭ Quitter le menu ⑮ Changer le volume ⑯ Afficher l'Écran d'Accueil ⑰ Changer la chaîne (Haut / Bas) ⑱ Muter ou restaurer le son du téléviseur ⑲ Toutes les Applications APP : Accès rapide à l'application Remarque : Les informations ici varient en fonction du pays. ⑳ Appuyer pour activer MIC (Cette fonction n'est prise en charge que dans certains pays ou régions.) ㉑ Mode média ㉒ APP : Accès rapide à l'application Remarque : Les informations ici varient en fonction du pays.

1. Appuyez sur le commutateur et le boîtier des piles s'ouvrira automatiquement.
2. Insérez deux piles de type AAA. Veillez à faire correspondre les signes (+) et (-) des piles avec les pôles (+) et (-) indiqués dans le compartiment à piles.
3. Repoussez le couvercle du boîtier des piles sur la télécommande.

REMARQUE : pour certains modèles, faites glisser le capot arrêté pour l'ouvrir.

INFORMATION IMPORTANTE À PROPOS DE LA TÉLÉCOMMANDE ET DES PILES

• Jetez les piles dans un endroit désigné. Ne les jetez pas au feu.
• Enlevez les piles usées immédiatement pour les empêcher de fuir dans le compartiment à piles.
• Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue période, retirez les piles.
• Les produits chimiques des piles peuvent provoquer une éruption cutanée. Si les piles fuient, nettoyez le compartiment à piles avec un chiffon. Si des produits chimiques touchent votre peau, lavez immédiatement.
• Ne mélangez pas les piles neuves et usagées.
• Ne mélangez pas les piles alcalines, standard (carbone-zinc) ou rechargeables (NiCd, NiMH, etc.).
• Ne continuez pas à utiliser la télécommande si elle devient tiède ou chaude.
• Appelez immédiatement notre Centre de Support sur le site Web de support.

INFORMATION SUR LA PORTÉE DE LA TÉLÉCOMMANDE

• La télécommande peut fonctionner à une distance allant jusqu'à 26 pieds en face du téléviseur. (Cette distance est mesurée en utilisant des moyens infrarouges dans un état non apparié.)
• Elle peut fonctionner à un angle horizontal ou vertical de 30 degrés. (Cet angle est mesuré en utilisant des moyens infrarouges dans un état non apparié.)

ASSOCIATION DE LA TÉLÉCOMMANDE (UNIQUEMENT POUR LA TÉLÉCOMMANDE BLUETOOTH)

1. Jumelez la télécommande au téléviseur après l'avoir mise sous tension. Maintenez la télécommande à moins de 20 pieds du téléviseur. Appuyez et maintenez enfoncée la touche [ ] pendant au moins 3 secondes pour commencer le jumelage.
2. Si la télécommande est jumelée avec succès, une confirmation s'affiche à l'écran. Si elle ne s'est pas couplée avec succès, un message « non réussi » s'affichera. Répétez l'étape 1.

REMARQUE :

• Si une erreur inconnue se produit avec la télécommande, elle pourrait être causée par des interférences. Essayez de supprimer ce qui cause l'interférence et de la jumeler à nouveau.
• Si une erreur inconnue se produit dans la télécommande alors que l'alimentation de la pile est normale, vous pouvez retirer les piles et appuyer sur n'importe quelle touche pendant 1 à 2 secondes, puis la télécommande peut fonctionner normalement.
• La télécommande ne peut pas être jumelée au téléviseur lorsque le téléviseur est en mode veille.

ÉTAPE 5 : Passer au menu de Configuration de l'Écran

MODE DE PROJECTION

Si vous devez retourner l'image de haut en bas et/ou de gauche à droite, sélectionnez le mode de projection.

CORRECTION GÉOMÉTRIQUE AUTOMATIQUE

Avant d'utiliser la fonction de correction géométrique automatique, assurez-vous que le TV Laser et votre appareil mobile sont connectés au même réseau Wi-Fi.

1. Positionnez le TV Laser et utilisez les pieds de mise à niveau selon les besoins pour ajuster la totalité de la bordure d'affichage dans la zone de l'écran.

1. Cliquez sur Suivant pour continuer.
2. Scannez le QR Code avec votre appareil mobile pour commencer la correction géométrique automatique. Lorsque l'application se charge, le TV Laser affiche une grille d'alignement.

Grille d'alignement

1. Cliquez sur "+" sur votre appareil mobile pour prendre une photo de tout l'écran et de l'image. Pour de meilleurs résultats, tenez-vous à environ 3 mètres de l'écran et utilisez le mode paysage.
2. Cliquez sur "télécharger" sur votre appareil mobile pour terminer la correction géométrique automatique.

CORRECTION GÉOMÉTRIQUE MANUELLE

Sélectionnez des points et déplacez-les pour adapter l'image projetée à l'écran.

REMARQUE :

La correction géométrique manuelle n'est applicable que dans certains modèles / pays / régions.

1. Appuyez sur les boutons / / < / > de votre télécommande pour déplacer la mise au point et appuyez sur la touche OK pour désigner un point à régler.
2. Appuyer longuement sur les touches ∧ / ∨ / < / > : réglage rapide de l'image projetée ; appuyer brièvement sur les touches ∧ / ∨ / < / > : réglage précis de l'image projetée.
3. Appuyer sur la touche ⇄ pour enregistrer votre réglage et vous pouvez sélectionner d'autres points pour ajuster l'image. Si vous souhaitez rétablir la position de l'image par défaut, sélectionnez le bouton Réinitialiser sur l'écran.

PROTECTION DES YEUX

Afin de protéger vos yeux, gardez le réglage Protection des yeux activé et ne regardez pas dans l'objectif. Si vous vous approchez trop du projecteur, la sortie de lumière sera temporairement désactivée après un compte à rebours de 5 secondes.

ÉTAPE 6 : Configuration du téléviseur

Une fois que vous êtes satisfait de l'image projetée, sélectionnez "Configuration du téléviseur" pour configurer des paramètres supplémentaires, y compris la connexion réseau.

Langue	Sélectionner la langue souhaitée qui s'affiche sur le menu.
Mode de télévision	Sélectionner « Mode Domicile » ou « Mode Magasin »
Mode de Projection	Sélectionner "Mode de Projection".
Réseau sans Fil	Si vous télévisuer ne detecte pas automatiquement une connexion Ethernet, utilisez un réseau sans fil, Sélectionnez votre réseau dans la liste affichée, vous pouvez également ajouter un réseau caché. Lorsque vous avez terminé, passez à l'écran suivant.

Pays	Sélectionner le pays et le fuseau horsore où vous utilisez le téléviseur.
Fuseau Horaire	Sélectionner le fuseau horsore local en fonction de votre région.
Correction Géométrique Automatique	Sélectionner Confimer pour effacer les paramètres actuels et exécuter l'application de correction géométrique automatique.
Accord de Licence Pour l'Utilisateur Final	Vôte'utilisation de cet appeareil est soumise à l'Accord de Licence Pour l'utilisateur Final, si vous ne l'acceptez pas Accord de Licence Pour l'Utilisateur Final, toutes les fonctionnalités intelligentes de cet appeareil seront désactivées. Vous pouvez désirir d'activer/désactiver chaque type de fonctionnalités intelligentes séparément, un click sur la case de chaque type de fonctionnalité intelligente signifie que vous donnez votre consentement à la déclaration de confidentialité / aux conditions générales correspondantes.
Affichage Amélioré	Un affichage amélioré peut ajuster automatiquement le mode image et le mode audio afin de correspondre au contenu actuel affché sur cet appeareil au cas où il serait reconnectu par le service de reconnaissance automatique de contenu. (Cette fonction n'est applicable que dans certains modèles / pays.)
Écran de Configuration du Compte VIDAA	Lier votre téléviseur avec un compte VIDAA.

Entretien

• Ne touchez pas cet appareil lorsqu'il est en marche ou qu'il vient d'être éteint car il peut être chaud. N'essuyez pas cet appareil avec de l'huile car cela peut détériorer l'extérieur ou endommager la peinture. Le contact avec du caoutchouc ou du produit d'éthylène pendant une longue période peut provoquer des taches sur cet appareil. Si l'extérieur du téléviseur est sale, éteignez le téléviseur et essuyez-le avec un chiffon doux et humide.
• Ne touchez pas l'objectif avec vos mains.
• Ne touchez pas et n'essuyez pas l'objectif avec un chiffon de nettoyage ordinaire. Utilisez un souffleur de poussière pour enlever la poussière sur l'objectif. Un professionnel doit nettoyer soigneusement la graisse, la saleté et les empreintes digitales en utilisant un chiffon de nettoyage optique, du papier pour essuyer les lentilles ou des solutions de nettoyage professionnelles pour éviter de détruire le film optique et d'affecter la qualité de l'image.
• Pour éteindre cet appareil, appuyez sur la touche d'alimentation de la télécommande. Ne coupez pas l'alimentation directement lorsque l'appareil fonctionne.

Conseils de résolution rapide des problèmes

Lorsque vous rencontrez un problème avec votre téléviseur, veuillez éteindre et rallumer le téléviseur. Si cela ne résout pas le problème, reportez-vous aux conseils ci-dessous.

Lorsque j'allume mon téléviseur, il y a un certain retard avant que l'image n'apparaisse. Est-ce normal ?

Oui, c'est normal. Le téléviseur est en cours d'initialisation et recherche les informations de réglage précédentes.

Aucun son ou aucune image

1. Vérifiez si le cordon d'alimentation est branché à une prise secteur alimentée.
2. Appuyez sur la touche d'alimentation de la télécommande pour activer l'appareil à partir du mode « Veille ».
3. Vérifiez si la lumière LED est allumée ou non. Si elle l'est, le téléviseur est sous tension.

J'ai branché une source externe à mon téléviseur et je ne reçois aucune image et/ou aucun son.

1. Vérifiez la connexion de sortie correcte de la source externe et la connexion d'entrée correcte sur le téléviseur.
2. Assurez-vous d'avoir fait le bon choix pour le mode d'entrée pour le signal entrant.

L'image est normale, mais aucun son

1. Vérifiez le réglage du volume.
2. Vérifiez que le mode Muet est désactivé.

Il y a du son mais aucune image ou image en noir et blanc

1. Si l'image est en noir et blanc, débranchez le téléviseur de la prise secteur et rebranchez-le après 60 secondes.
2. Vérifiez que la couleur est réglée sur 50 ou plus.
3. Essayez différentes chaînes de télévision.

Le son et/ou l'image sont déformés ou semblent ondulés.

1. Un appareil électrique peut affecter le téléviseur. Éteignez les appareils à proximité et éloignez-les du téléviseur.
2. Insérez la fiche d'alimentation du téléviseur dans une autre prise de courant.

Le son et l'image sont flous ou découpés.

1. Si vous utilisez une antenne extérieure, vérifiez la direction, la position et la connexion de l'antenne.
2. Réglez la direction de votre antenne, réinitialisez ou syntonisez la chaîne.

Le coffret en plastique fait un type de son «clic».

Le son «clic» peut être causé lorsque la température du téléviseur change. Ce changement entraîne le coffret du téléviseur à se dilater ou se contracter, ce qui rend le son. Ceci est normal et le téléviseur est OK.

La télécommande ne fonctionne pas.

1. Assurez-vous que le téléviseur a encore l'alimentation et est opérationnel.
2. Changez les piles de la télécommande.
3. Vérifiez si les piles sont correctement installées.

Spécifications du produit.

Nom du Modèle		TV Laser 100 Pouces
Dimension (L × H × P)		21.5 × 6.2 × 13.6 inches(547 × 158 × 346 mm)
Poids		25.4 lbs (11.5 kg)
Taille de l'Ecran Actif (Diagonale)		100 inches
Résolution de l'Ecran		3840 × 2160
Puisance Audio		2 × 15 W
Consommation électrique		350 W
Alimentation du Courant Electrique		120-240V ~ 50/60Hz
Systèmes deRéception	Analogue	PAL-D/K, B/G, I, SECAM-D/K, B/G, L/L'
	Numérique	DVB-T/T2, DVB-C, DVB-S/S2
Spécificationsdu ModuleLAN sans fil	Modèle	ZDGFMT7668AU
	Gamage de Fréquence	2.400~2.4835GHz5.150~5.850GHz
	Puisance de Sortie(Max.)	2.400~2.4835GHz 18.5dBm5.15~5.25GHz 14.5dBm5.25~5.35GHz (DFS band) 14.5dBm5.490~5.710GHz (DFS/TPC band) 14.5dBm5.725~5.850GHz (for Non EU) 14.5dBm
Spécifications du Module Bluetooth	Modèle	ZDGFMT7668AU
	Gamme de Fréquence	2.400~2.485GHz
	Puisance de Sortie (Max.)	2.400~2.485GHz, Class1, 7dBm
Spécifications de la Télécommande	Modèle	ERF6A64 / ERF6B64H
	Gamme de Fréquence	2.400~2.4835GHz
	Puisance de Sortie (Max.)	2.400~2.4835GHz 5dBm
Conditions environnementales		Température: 41°F - 104°F (5°C - 40°C) Humidité: 20% - 80% RH Pression atmophérique: 86 kPa - 106 kPa
Entrée HDMI		RGB / 60 Hz (640×480, 800×600, 1024×768) YUV / 60 Hz (480 I, 480 P, 720 P, 1080 I, 1080 P) YUV / 50Hz (576 I, 720 P, 1080 I, 1080 P) 3840×2160 / 24Hz, 3840×2160 / 25Hz, 3840×2160 / 30Hz 3840×2160 / 50Hz, 3840×2160 / 60Hz
Consommation Electrique en Veille Réseau		≤ 2.0 W
Consommation d'Energie en Mode Veille		≤ 0.5 W
WIFI		IEEE802.11 a/b/g/n/ac
Bluetooth		BT4.2

Avertissement : Tous les produits, les spécifications du produit et les données sont sujets à changement sans préavis pour améliorer la fiabilité, la fonction, la conception ou autre.

Recyclage / Licences

DEEE (Déchets d'Équipements Électriques et Électroniques)

Directive Européenne 2012/19/UE

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de votre responsabilité de vous débarrasser de vos équipements usagés en les remettant à un point de collecte désigné pour le recyclage des déchets d'équipements électriques et électroniques. La collecte sélective et le recyclage de vos équipements usagés au moment de leur élimination contribueront à préserver les ressources naturelles et à assurer leur recyclage de manière à protéger la santé humaine et l'environnement. Pour plus d'informations sur l'endroit où vous pouvez déposer vos équipements usagés pour le recyclage, veuillez contacter votre bureau local de la ville, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Piles

Conformément à la Directive sur les Piles, les piles usagées ne doivent pas être jetées dans les ordures ménagères. Déposez vos piles dans les conteneurs de collecte spécifiques dans les magasins de vente au détail.

ROHS (Restriction des Substances Dangereuses)

Directive Européenne 2011/65/UE

Cette directive européenne limite l'utilisation de substances dangereuses et difficiles à recycler.

Cela permet de recycler facilement les EEE et contribue à la sauvegarde de l'environnement.

Les substances incluses dans ce produit correspondent à la directive RoHS.

HDMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

DOLBY ATMOS

Fabriqué sous licence de Laboratories Dolby. Dolby, Dolby Atmos et le symbole du double-D sont des marques commerciales de Laboratories Dolby. Œuvres confidentielles non publiées. Copyright © 2012-2019 Laboratories Dolby. Tous droits réservés.
