AFD401X/1 - Four encastrable AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable
Caractéristiques techniques principales	Four à convection avec chaleur tournante
Alimentation électrique	230 V
Dimensions approximatives	60 x 60 x 55 cm
Poids	30 kg
Compatibilités	Compatible avec les meubles de cuisine standard
Type de batterie	Non applicable
Tension	230 V
Puissance	2000 W
Fonctions principales	Cuisson, grill, décongélation
Entretien et nettoyage	Nettoyage à l'eau savonneuse, pas de produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès du fabricant
Sécurité	Protection contre la surchauffe, porte froide
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - AFD401X/1 AIRLUX

Comment installer l'AIRLUX AFD401X/1 ?

Pour installer l'AIRLUX AFD401X/1, commencez par retirer l'appareil de son emballage. Placez-le sur une surface plane et stable. Branchez-le sur une prise électrique appropriée. Consultez le manuel d'utilisation pour les instructions détaillées concernant le montage si nécessaire.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise électrique fonctionne. Assurez-vous que le fusible n'est pas grillé. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment nettoyer l'AIRLUX AFD401X/1 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon humide avec un détergent doux pour essuyer l'extérieur. Ne plongez pas l'appareil dans l'eau et n'utilisez pas de produits abrasifs.

L'appareil fait du bruit pendant son fonctionnement, est-ce normal ?

Un léger bruit peut être normal lors de l'utilisation, mais si le bruit est excessif ou inhabituel, vérifiez que l'appareil est sur une surface plane et stable. Si le problème persiste, contactez le service client.

Que faire si l'air n'est pas assez froid ?

Assurez-vous que les réglages de température sont correctement configurés. Vérifiez que les filtres ne sont pas obstrués et nettoyez-les si nécessaire. Si le problème persiste, il peut être nécessaire de faire vérifier l'appareil par un professionnel.

Comment ajuster les réglages de température ?

Utilisez le panneau de contrôle situé à l'avant de l'appareil pour ajuster les réglages de température. Consultez le manuel d'utilisation pour des instructions spécifiques sur le fonctionnement du panneau.

Est-ce que l'AIRLUX AFD401X/1 consomme beaucoup d'énergie ?

L'AIRLUX AFD401X/1 est conçu pour être écoénergétique. Consultez l'étiquette énergétique de l'appareil pour connaître sa consommation d'énergie. Un bon entretien peut également aider à minimiser la consommation.

Comment savoir si le filtre doit être remplacé ?

Si vous remarquez une diminution de la performance ou une accumulation de poussière sur le filtre, il est temps de le nettoyer ou de le remplacer. Consultez le manuel d'utilisation pour des instructions sur le nettoyage et le remplacement du filtre.

MODE D'EMPLOI AFD401X/1 AIRLUX

Déclaration de conformité CE 127

Recommendations générales 127

Branchement électrique 129

Instructions d'installation 131

Le première usage du four 131

Fonctions de cuisson du four 131

Table de cuisson 134

Utilisation du grill 135

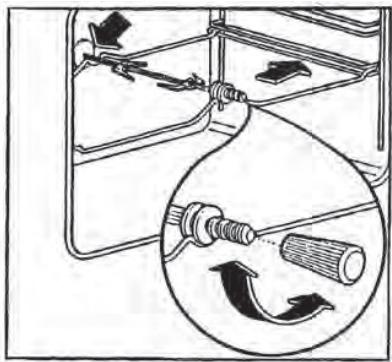

Utilisation du tournebroche 135

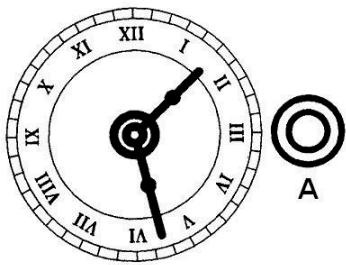

Minuterie à alarme sonore 60' 136

Minuterie de fin de cuisson 120' 136

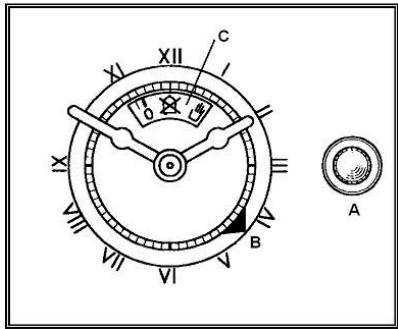

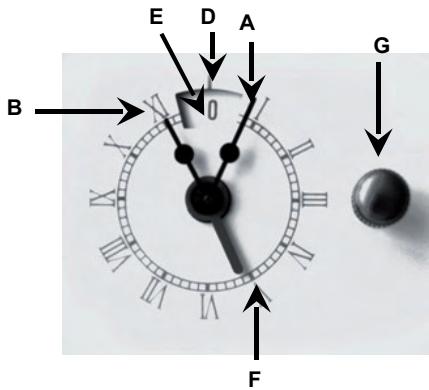

Programmateurs analogiques (1-2) 137

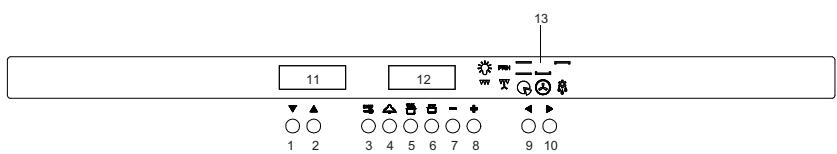

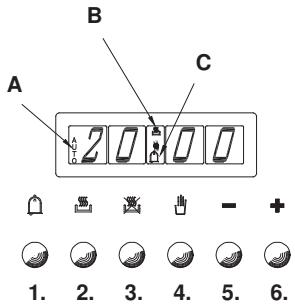

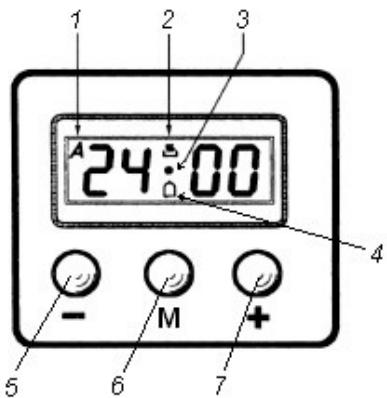

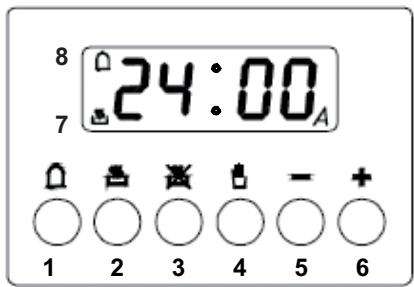

Programmateurs électroniques (1-5) 139

Replacement de la lampe 159

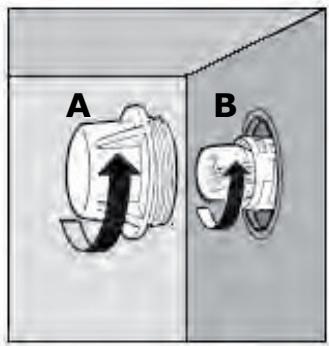

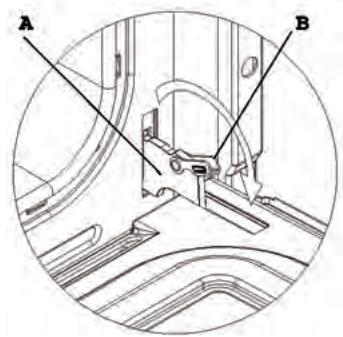

Démontage de la porte du four 159

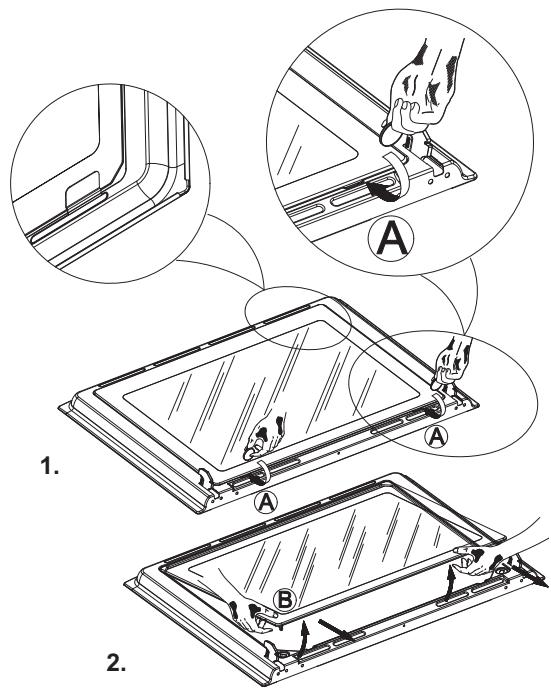

Retrait du panneau en verre interne 160

Les panneaux autonettoyants 161

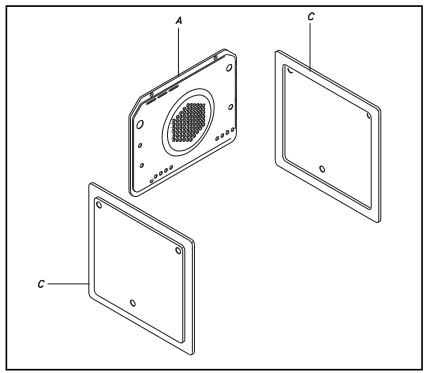

Nettoyage des guides latérales 161

Nettoyage et entretien du four 162

Cet appareil est conforme aux suivantes directives CE :

93/68/CEE: Normes Générales

2004/108/CEE: Compatibilité électromagnétique

Règlement CE n° 1935/2004: Aptitude des matériaux en contact avec les aliments.

RECOMMANDATIONS GENERALES

Ce manuel constitue partie intégrante de l'appareil.

Nous recommandons de le conserver durant tout le cycle de vie de l'appareil et de le lire attentivement pour procéder à l'installation, l'utilisation, l'entretien, le nettoyage et le traitement de l'appareil.

Débrancher l'appareil du secteur avant d'effectuer toute intervention sur celui-ci.

Attention: la mise à la terre est obligatoire conformément à la loi.

Les pièces d'emballage (ex: feuilles, polystyrène) peuvent résulter dangereuses pour les enfants (danger d'étouffement).

Tenir les pièces d'emballage hors de la portée des enfants.

Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l'utilisation du produit, à moins qu'elles ne soient surveillées, ou instruites sur l'utilisation de l'appareil, par une personne responsable de leur sécurité.

Surveillez les enfants pour être sûr qu'ils ne jouent pas avec l'appareil.

La cuisson développe de la chaleur et la porte de l'appareil peut atteindre une température élevée, surtout s'il s'agit d'une porte vitrée : ne pas toucher la porte et éloigner les enfants pour prévenir tout risque de brûlure.

Ce produit a été conçu pour une utilisation de type domestique.

Le fabricant décline toute responsabilité en cas de dommages aux biens ou aux personnes dérivant d'une mauvaise installation ou d'une utilisation inappropriée, erronée déraisonnable.

Le fabricant se réserve le droit d'apporter sans aucun préavis, toute modification qu'il jugera utile à ses produits.

Il est interdit d'effectuer toute modification, altération ou tentative de réparation, surtout en utilisant des outils (tournevis, etc.), soit à l'intérieur qu'à l'extérieur de l'appareil.

Les réparations, surtout celles des composants électriques, ne peuvent être effectuées que par du personnel spécialisé.

Une réparation inappropriée pourrait provoquer de graves accidents, endommager l'appareil et l'équipement et/ou causer des dysfonctionnements.

En cas de panne de fonctionnement ou en cas de réparation nécessaire, demander l'intervention du service d'assistance clientèle.

Si le four présente des dommages apparents, ne pas le mettre en fonction, mais le débrancher du secteur et contacter le service d'assistance clientèle.

Si vous deviez constater quelque problème de fonctionnement, débrancher immédiatement le four du secteur.

Vérifier que le câble de branchement des appareils électriques ne puisse rester coincé dans la porte du four: ceci endommagerait l'isolation électrique.

Si le câble de branchement est endommagé, il faut le faire remplacer par le service d'assistance clientèle afin d'éviter toute situation de danger.

Avant de refermer la porte du four, contrôler qu'aucun objet ni animal domestique ne soit placé dans la chambre de cuisson.

Pendant le fonctionnement, le four est fortement surchauffé. Le four surchauffé reste tel pendant longtemps, même après l'avoir débranché, et il se refroidit lentement jusqu'à atteindre la température ambiante. Attendre une période suffisamment longue avant d'effectuer, par exemple, le nettoyage du four.

Ne déposer aucun objet sensible à la chaleur ou inflammable à l'intérieur de la chambre de cuisson, comme par exemple, des produits nettoyants, des sprays pour le four, etc.

Les huiles ou les graisses surchauffées prennent feu facilement.

Il est dangereux de chauffer de l'huile dans la chambre de cuisson pour cuisiner de la viande, partant il faut l'éviter.

La grille, les plaques et les récipients de cuisson atteignent de hautes températures: utiliser des gants de cuisine ou des poignées pour casseroles.

Ne jamais utiliser d'eau pour éteindre de l'huile ou de la graisse en train de brûler (danger d'explosion); étouffer les flammes avec des chiffons mouillés.

Pendant l'emploi et l'entretien du four, faire attention à ne pas vous coincer les doigts dans les charnières de la porte, pour éviter tout écrasement ou blessure. Y prêter attention, surtout en présence d'enfants.

N'utilisez en aucun cas un appareil de nettoyage haute pression ou à vapeur.

Ne pas utiliser l'appareil pour réchauffer la pièce.

Une porte restée ouverte pourrait créer le risque de trébuchement; laisser la porte du four ouverte uniquement en position appuyée.

Ne pas s'asseoir ni s'appuyer contre la porte du four, ni ne l'utiliser comme plan de travail.

Pour l'entretien et la maintenance, l'installation et le nettoyage de l'appareil utiliser des moyens de prévention et de protection adéquats (gants, etc.).

Le soulèvement et la maintenance d'appareils de poids >25kg ou avec des dimensions qui ne permettent pas une prise facile doivent être effectuées en utilisant des moyens adéquats ou avec l'intervention de deux personnes afin d'éviter risques ou problèmes.

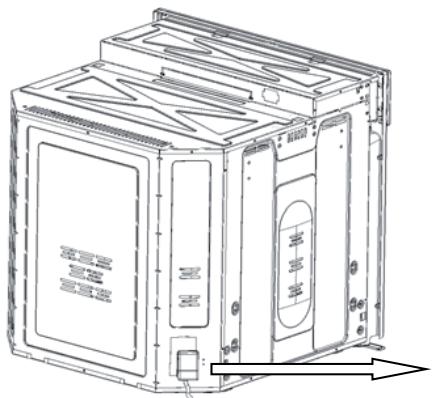

BRANCHEMENT ELECTRIQUE MONOPHASE

Les fours équipés d'un câble d'alimentation tripolaire sont prévus pour fonctionner avec du courant alterné, ayant une tension et une fréquence indiquées sur la plaque des caractéristiques se trouvant sur l'appareil.

Montage du câble d'alimentation

1. Ouvrir le bornier en faisant levier avec le tournevis sur les languettes latérales du couvercle, tirer et ouvrir le couvercle (voir la figure).
2. Installer le câble d'alimentation, dévisser la vis du serre-câble et les trois vis des contacts L-N, puis fixer les câbles sous les têtes des vis en respectant les couleurs:

BLEU - NEUTRE (N)

MARRON - PHASE (L)

VERT-JAUNE - TERRE (±)

1. Fixer le câble dans la pince du câble prévue à cet effet.
2. Fermer le couvercle du bornier.

Branchement du câble d'alimentation au réseau

Pour le raccordement direct au réseau, il faut prévoir un dispositif assurant la déconnexion du réseau, avec une distance d'ouverture des contacts permettant la déconnexion totale quand il s'agit d'une catégorie de surtension III, conformément aux règles d'installation. Sur le câble, monter une fiche normalisée pour la charge indiquée sur la plaque des caractéristiques.

Le câble d'alimentation doit être placé de manière à ce qu'aucun point ne dépasse la température ambiante de plus de 50°C.

L'installateur a la responsabilité de faire un raccordement électrique correct et il est tenu de respecter les normes de sécurité.

Avant d'effectuer le branchement s'assurer que:

• La prise soit mise à la terre et qu'elle soit conforme à la loi.
• La prise soit en mesure de supporter la charge maximale de puissance du four, indiquée sur le plaque des caractéristiques (voir ci-dessous).
• La tension d'alimentation soit comprise dans les valeurs indiquées sur la plaque des caractéristiques (voir ci-dessous).
• La prise soit compatible avec la fiche de l'appareil.
• Dans le cas contraire, remplacer la prise ou la fiche; ne pas utiliser de rallonges et prises multiples.
• Quand l'appareil est installé, on doit pouvoir accéder facilement au câble électrique et à la prise de courant.
• Le câble ne doit pas être plié ou comprimé.
• Le câble doit être contrôlé périodiquement et remplacé uniquement par des techniciens agréés.

L'entreprise décline toute responsabilité si ces normes ne sont pas respectées.

Tension et fréquence d'alimentation:

220-240 V\~ 50/60 Hz

Remplacement du câble d'alimentation

En cas de remplacement du câble d'alimentation, utiliser exclusivement des câbles de type:

• H05 RR-F,
• H05 V2V2-F (T90),
• H05 VV-F

adaptés à la charge et à la température de fonctionnement.

Le câble de terre jaune-vert doit être plus long par rapport aux deux autres conducteurs d'environ 2 cm.

INSTALLATION

Important : toute intervention de réglage, maintenance, etc. ne doit être effectuée qu'après avoir débranché le four du réseau électrique.

Pour garantir le bon fonctionnement de l'appareil à encastrer, le meuble doit posséder des caractéristiques adaptées :

- les panneaux adjacents au four doivent être composés d'une matière résistante à la chaleur;

- en cas de meubles en bois plaqué, les colles doivent résister à la température de 100°C.

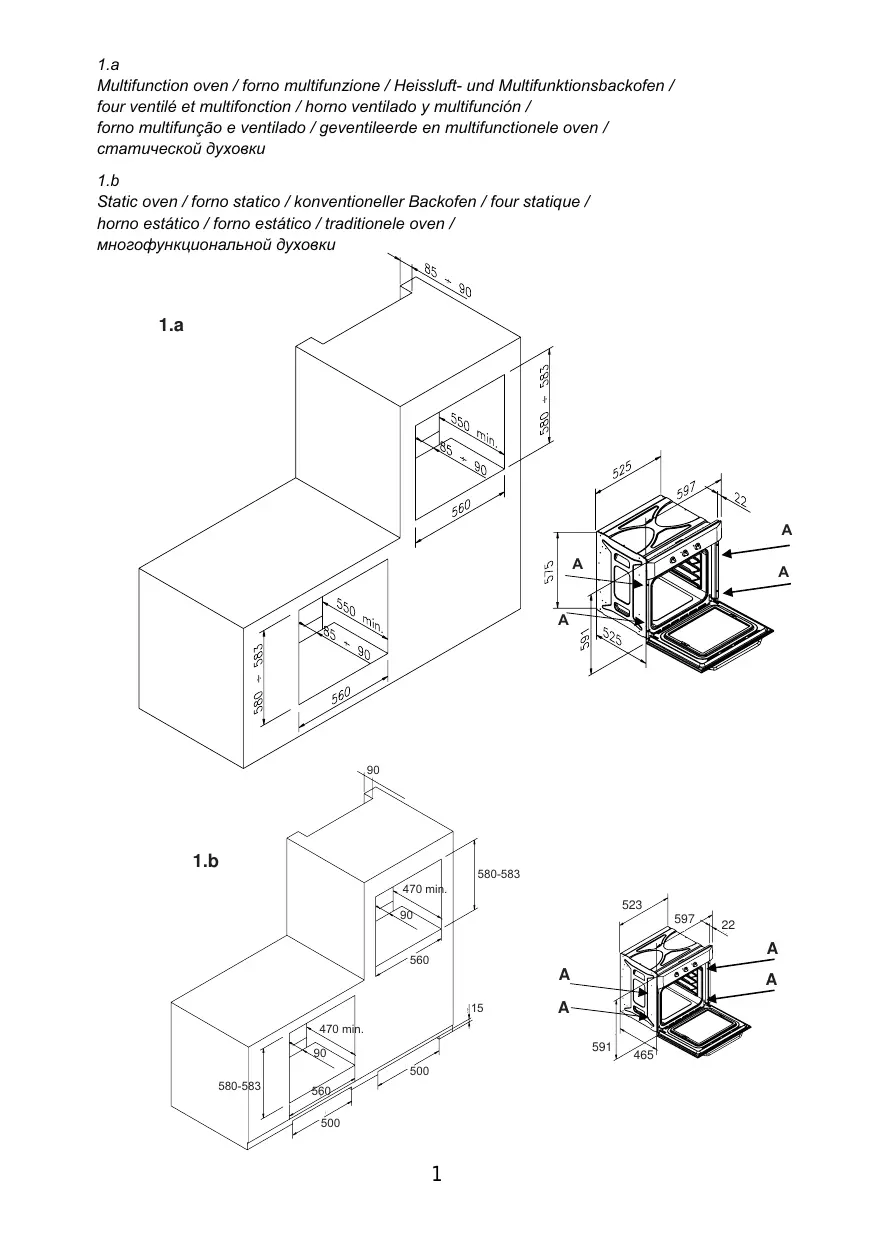

Le four doit être installé dans une ouverture standard de 560 mm (comme dans les figures au début du ce manuel), soit sous un plan de travail, soit dans un meuble en colonne.

En insérant le four en colonne il est indispensable, pour assurer une bonne ventilation, de pratiquer des ouvertures comme indiqué sur la figure.

La fixation du four au meuble se fait au moyen de 4 vis "A" placées dans les trous, prévus à cet effet, du cadre.

Faire attention en insérant le four dans le trou, à ne pas prendre appui sur la porte; par ailleurs, ne pas soumettre la porte à des pressions excessives lorsqu'elle est ouverte.

Avertissement: si aucune ouverture n'est prévue dans la partie supérieur du meuble en colonne, dans la partie inférieure, effectuer un trou de 560 mm de large, 40-50 mm de haut.

Dimensions du four:

Hauteur: 591mm

Largeur: 597mm

Profondeur: 547mm

AVANT D'UTILISER LE FOUR POUR LA PREMIERE FOIS

Toute intervention doit avoir lieu uniquement après avoir débranché l'appareil.

Après avoir déballé le four, l'avoir encastré dans le meuble et avoir extrait les accessoires (lèchefrites et grilles), il est nécessaire de le faire chauffer à la température maximale pendant environ 20 minutes de façon à éliminer d'éventuels résidus huileux dus à la fabrication, qui pourraient entraîner des odeurs désagréables durant la cuisson.

Au cours de cette phase, aérer la pièce.

Rincer les lèchefrites et les grilles avec un produit à vaisselle.

Au cours des premières minutes de marche du four, il est possible de constater sur la façade une éventuelle formation de condensation qui ne compromet pas le fonctionnement de l'appareil.

FONCTIONS DU FOUR

Lampe du four

Fonction d'activation de l'éclairage uniquement dans la chambre de cuisson.

Sole ventilée

Cette cuisson est particulièrement délicate et lente. Elle est indiquée pour les plats délicats ou pour réchauffer des plats précuits. Aussi indiquée pour les plats de pâtisserie et en général pour les plats demandant une concentration de chaleur venant d'en bas.

Cuisson traditionnelle

Grâce aux résistances supérieure et inférieure, elle est adaptée à la préparation de n'importe quel type de plat et elle est particulièrement indiquée pour les viandes grasses. On recommande de préchauffer le four avant d'introduire les plats.

Cuisson traditionnelle avec ventilation

Elle est indiquée pour le pain, les fougasses, les lasagnes. Il n'est pas nécessaire de préchauffer le four (sauf pour les pizzas et les fougasses). Quelques minutes avant la fin de la cuisson, inverser la position des aliments à l'intérieur du four.

Chaleur inférieur

La chaleur est dirigée du bas vers le haut sur les plats. Ce type de cuisson est particulièrement indiqué pour réchauffer les aliments ou pour les cuissons lentes.

Chaleur supérieur

Ce type de cuisson est particulièrement indiqué pour aliments délicats et pour conserver la chaleur après la cuisson.

Cuisson ventilée

Ce type de cuisson permet la diffusion de la chaleur de manière régulière et homogène dans toutes les parties du four. Il est possible de cuire deux types de plats (ex. viandes et poissons), en respectant les temps de cuisson relatifs.

On recommande de préchauffer le four avant d'introduire les plats.

Pizza

Ce type de cuisson est indiqué pour la pizza, les lasagnes et les plats à base de légumes. La résistance inférieure, la résistance circulaire et le ventilateur se mettent en marche simultanément. Est ainsi recréée une condition qui se vérifie dans les fours à bois.

Gril central (avec le tournebroche, où prévu)

La chaleur est dirigée sur les plats du haut vers le bas. Ce type de cuisson est particulièrement indiqué pour les petites quantités, les croque-monsieur, les sandwiches chauds, etc.

Gril central avec ventilation (avec le tournebroche, où prévu)

L'action du ventilateur, associée à l'action du gril permet une cuisson rapide et en profondeur des plats particuliers. On conseille de réchauffer le four pendant quelques minutes avant d'introduire les aliments.

Double grill (avec le tournebroche, où prévu)

Ce type de cuisson est indiqué pour des plats consistants (saucisses, poisson, etc.) qui requièrent l'action du gril sur toute la surface.

Double grill avec ventilation (avec le tournebroche, où prévu)

La chaleur est dirigée sur les plats des éléments chauffants supérieurs vers le bas. L'action du ventilateur combinée avec la double action du grill permet une cuisson rapide et profonde pour des plats particuliers. Cycle idéal pour rissoler et maintenir les sauces et les saveurs des aliments, par ex. steaks, hamburgers, légumes, etc. Il est conseillé de préchauffer le four pendant quelques minutes avant d'introduire les aliments.

Notes pour les fonctions avec grill:

Utiliser le grill en maintenant la porte fermée; choisir une température entre 200°C. L'insertion du tournebroche, où il est prévu, s'effectue simultanément à l'allumage du grill.

Décongélation

Le ventilateur se met alors en marche, sans propager de chaleur tant que le thermostat n'est pas en fonction. La porte du four doit être fermée.

Cette fonction permet de décongeler des plats en utilisant environ 1/3 du temps normalement employé.

TABLE DE CUISSON

Plat	Température en °C	Niveau grille*	Temps de cuisson en minutes
Gateaux dans moule à pate battue			Conseillé	Personelle
Galette, fouace	175	2	55 - 65
Fouace	175	3	60 - 70
Tarte	175	3	60 - 70
Gateaux dans moule de pate brisée
Fond de tarte	200	3	8 - 10
Tarte au fromage, cheesecake	200	3	25 - 35
Tarte aux fruits	200	3	25 - 35
Gateaux dans moule à pate levée
Fond de tarte	180	3	30 - 45
Pain blanc (1 kg de farine)	200	3	25 - 35
Petites pâtisserie
Pâte brisée	200	3	10 - 15
Pâte à choux à la crème	200	2	35 - 45
Pâte biscuit	200	3	15 - 20
Lasagnes	225	2	40 - 50
Viandes (temps de cuisson pour chaque cm d'épaisseur)
Viandes rôties à cuisson longue (ex. veau rôti)	200	2	120 - 150
Viandes rôties à cuisson bref (ex. roastbeef)	200	2	60 - 90
Pain de viande	200	2	30 - 40
Volailles
Canard 1,2 kg	200	2	120 - 180
Oie 2,5 kg	200	2	150 - 210
Poulet rôti	200	2	60 - 90
Dinde 4 kg	175	2	Environ 240
Gibier
Lièvre	200	2	60 - 90
Cuissot de chevreuil	200	2	90 - 150
Cuissot de cerf	175	2	90 - 180
Légumes
Pommes de terre au four	220	2	30 - 40
Tarte de lègumes	200	2	40 - 50
Poisson
Truite	200	2	40 - 50
Mulet	200	2	40 - 50
Pizza	240	3	10 - 20
Grillades
Côtes de porc		4	8 - 12
Saucisses		4	10 - 12
Poulet à la grillade		2	25 - 35
Rôti de veau à la broche (500 g)			50 - 60
Poulet à la broche			60 - 70
* Le niveau de la grille est compté à partir du bas (exclus le dépôt sur le fond, le plat de récupération du jus ne pouvant.

Les informations dessus données sont indicatives puisque le mode et le temps de cuisson sont variables conformément à la qualité et quantité des aliments employés pour la cuisson.

COMMENT UTILISER LE GRILL

Placer les aliments à griller sur la grille ou dans un plat aux bords très bas.

Introduire la grille dans le four au niveau le plus élevé possible. Introduire le plat de récupération des graisses au niveau immédiatement sous la grille.

Pendant le fonctionnement, le four devient très chaud:

éloigner les enfants et ne pas toucher les éléments de chauffe situés à l'intérieur.

Selon le type d'aliment (viandes, poissons, volailles) ne pas oublier de le retourner afin d'exposer les deux faces aux rayons infrarouges du grill.

Voici quelques temps de cuisson à titre purement indicatif:

Aliment à griller	Temps de cuisson en minutes
	1e face	2e face
Viandes basses ou fines	6	4
Viandes modérément épaisses	8	5
Poissons fins et sans écaille	10	8
Poissons modérément volumineux	15	12
Saucisses	12	10
Toast	5	2

COMMENT UTILISER LE TOURNEBROCHE (où prévu)

Il est possible d'utiliser le tournebroche qui fonctionne avec le grill. Après avoir embroché sur la longueur les aliments, le bloquer avec les deux petites fourchettes.

Ensuite procéder de la manière suivante:

Introduire la pointe de la broche dans le trou de l'arbre du moteur placé sur l'arrière du four.

Placer le support pour la broche. Dévisser la poignée de la broche.

Placer le plateau de récupération des graisses au niveau le plus bas.

Placer le bouton de commande sur la position du tournebroche.

A la fin de la cuisson, visser la poignée sur le broche et retirer le tout du four.

Elle peut être réglée pour une période maximale d'une heure.

Le retentissement du signal sonore n'interrompt pas le fonctionnement du four. Pour régler la minuterie, tourner le bouton à droite jouqu'à 60 minutes.

Ramener le bouton en le tournant à gauche sur le temps désiré.

Le signal sonore retentira une fois la durée choisie écoulée.

STOP 120 110 100 90 80 70 60 50 40 30 20 10 STOP

MINUTERIE DE FIN DE CUISSON 120 MINUTES

La fonction de ce programmateur est d'interrompre le fonctionnement du four une fois la durée de cuisson écoulée.

Fonctionnement:

Tourner le bouton du thermostat sur la température désirée.

Tourner le bouton du programmateur sur la durée de cuisson désirée (max 120 minutes). Une fois la durée choisie écoulée, le programmateur émettra un signal sonore, et interrompra le fonctionnement du four.

Position manuelle:

Pour faire fonctionner le four manuellement sans fixer le temps de cuisson, tourner le bouton sur la position manuelle.

1. PROGRAMMATEUR ANALOGIQUE

XI XII C I IX VII VI B A

Régler l'heure en appuyant sur le bouton de commande A et en le tournant dans le sens contraire des aiguilles d'une montre.

Sélectionner l'heure de début de cuisson en tirant vers l'extérieur le bouton de commande A et en le tournant dans le sens contraire des aiguilles d'une montre jusqu'à faire coïncider l'index mobile B avec l'heure de début cuisson désirée.

Sélectionner l'heure de fin de cuisson en tournant le bouton de commande A dans le sens contraire des aiguilles d'une montre jusqu'à faire coïncider le temps désiré (max 180 minutes, comme est marqué sur le disque routant C) avec l'index de référence fixe (en correspondance du XII).

A la fin de la cuisson, le four s'éteint automatiquement et la sonnerie d'avertissement se met en fonction, on peut l'arrêter en tournant le bouton A jusqu'au symbole de la cloche.

Si on veut utiliser le four en excluant l'horloge de programmation (fonctionnement manuel) il faut tourner le bouton A jusqu'à faire coïncider le symbole de la main avec l'index de référence fixe.

HORLOGE ANALOGIQUE

Pour la mise au point de l'heure exacte, appuyer et tourner dans le sens des aiguilles d'une montre ou dans le sens contraire le bouton A.

XI XII I II III IV V VI VIII IX XIII A

2. PROGRAMMATEUR ANALOGIQUE

A. Aiguille des minutes
B. Aiguille des heures
D. Index
E. Temps de cuisson
F. Début de cuisson
G. - Pour régler l'heure: pousser et tourner dans le sens des aiguilles
- Pour régler la durée de cuisson: tourner dans le sens des aiguilles
- Pour régler le début de cuisson: tirer et tourner dans le sens des aiguilles.

HORLOGE

Pour mettre à l'heure, pousser et tourner l'axe G dans le sens horaire.

Positionner les aiguilles A et B en face de l'heure exacte.

DUREE DE CUISSON

Fonction pour un départ immédiat et un arrêt automatique de la cuisson.

Durée maximum: 180 minutes avec double échelle (3 heures).

Pour régler la durée de cuisson, tourner l'axe G dans le sens des aiguilles et placer la graduation du disque E en face de l'index D du cadran.

La fin du temps de cuisson est signalée par une sonnerie qui s'arrête automatiquement après environs 3 minutes, le disque E affiche «0» ou «✗».

Cette sonnerie peut-être arrêtée de façon manuelle en tournant l'axe G dans le sens horaire pour placer le «0» ou «☒» du disque E en face de l'index D.

POSITION MANUELLE

La position manuelle «l» ou «♥», doit être mise manuellement par l'opérateur, lorsque le AT n'est pas programmé. Pour régler la position manuelle, tourner l'axe G dans le sens horaire en position «l» ou «♥» devant l'index D.

Pour revenir en position «0» ou «☒» (off position), tourner l'axe G dans le sens contraire des aiguilles.

DEBUT DE CUISSON AUTOMATIQUE

Fonction pour une cuisson complètement automatique avec départ différé et arrêt automatique de la cuisson.

Réglage maximum du début de cuisson: 11 heures.

Avant d'effectuer le début de cuisson, s'assurer que le «0» ou «×» du disque E soit bien en face de l'index D du cadran. Pour régler le début de cuisson, tirer puis tourner l'axe G dans le sens horaire et placer l'aiguille de début de cuisson F en face de l'heure de départ de la cuisson. Lorsque cette opération est terminée, régler la durée de cuisson comme indiqué précédemment.

1. PROGRAMMATEUR ÉLECTRONIQUE AVEC VISUALISATION DE LA TEMPÉRATURE CHOISIE

8 24:00A 7 1 2 3 4 5 6

Le programmateur électronique regroupe les fonctions suivantes:

• Horloge de 24 h. avec affichage lumineux
• Minuterie, avertisseur sonore jusqu'à maximum 23 h. et 59 min.
• Programme en mode automatique de début ou fin cuisson
• Programme en mode semi-automatique (soit seul début cuisson soit seul fin cuisson).
• Visualisation de la température choisie (°C)

Description des fonctions des boutons:

1. minuterie, avertisseur sonore
2. temps de cuisson (durée)
3. fin de cuisson
4. position manuelle
5. augmentation des valeurs de tous les programmes e voyage de la température sélectionnée
6. diminution des valeurs de tous les programmes e voyage de la température sélectionnée

Description des symboles lumineux:

« A » - (clignotant) :

Programmateur en mode automatique mais non programmé

« A » -(allumé en permanence) :

Programmateur en mode automatique et programmé.

1. Cuisson manuelle en cours

2. • A Cuisson automatique en cours
3. • 1. Minuterie en fonction

Remarque: après avoir sélectionné le mode de fonctionnement, une certaine période de temps s'écoule avant la confirmation de la sélection (environ 3-4 secondes) pendant laquelle on peut modifier les données.

Horloge digitale

Les chiffres de l'horloge montrent les heures (0-24) e les minutes.

A la première mise sous tension ou après une interruption du courant trois chiffres clignotent sur le panneau.

Pour la mise à l'heure exacte, il faut enfoncer le bouton 4. et avec les bouton 5. et 6. fixer l'heure exacte.

La vitesse de réglage dépend de la pression exercée sur les boutons 5. et 6.

Cuisson manuelle (sans utilisation du programmateur)

Pour utiliser le four en mode manuel, donc sans utilisation du programmateur, il faut annuler le clignotement «A» en enfonçant le bouton 4.

Si «A» ne s'éteint pas cela veut qu'il y a encore un programme de cuisson en mémoire; il faut annuler le programme en enfonçant le bouton 4. jusqu'à la mise à zéro de l'horloge.

Cuisson en mode automatique (début et fin cuisson)

Programmer la durée de cuisson en enfonçant le bouton 2.

Programmer l'heure de fin cuisson en enfonçant le bouton 3.

Déterminer la température et le programme de cuisson désirés en utilisant les boutons du thermostat et du commutateur.

Après ces opérations le symbole «A» s'allumera en permanence, cela signifie que le four a été programmé.

Voilà un exemple pratique:

l'utilisateur souhaite une cuisson de 45 minutes, qui doit terminer à 14 h.

- Enfoncer le bouton 2. et en suivant 5. jusqu'à fixer 0.45.

- Enfoncer le bouton 3. et en suivant 5. jusqu'à fixer 14.00.

Après ces opérations l'heure de l'horloge réapparaîtra et le symbole «A» s'allumera, cela signifie que le programme a été accepté et mémorisé.

A 13.15 h. (14.00 h moins 15 minutes) le four s'allumera automatiquement.

A 14.00 h. le four s'éteindra automatiquement, un signal sonore retentira jusqu'à ce que l'on enfonce la touche 1.

Cuisson semi-automatique

A. Programmation du temps de cuisson B. Programmation de l'heure de fin cuisson

A) Déterminer le temps de cuisson désiré en enfonçant le bouton 2.

Le four s'allumera immédiatement avec le symbole «A».

Écoulé le temps de cuisson programmé le four s'éteindra, un signal sonore intermittent retentira arrêter le signal sonore comme décrit ci-dessus.

B) Fixer l'heure de fin cuisson en enfonçant le bouton 3.

Le four s'allumera immédiatement avec le symbole «A».

A l'heure fixée de fin cuisson, le four s'éteindra et un signal sonore intermittent retentira arrêter le signal sonore comme décrit ci-dessus. Le programme de cuisson peut être visualisé à tout moment en enfonçant le bouton correspondant.

La programmation peut être aussi annulée à tout moment en enfonçant le bouton 4. et en mettant à zéro l'horloge. Ensuite en enfonçant le bouton le four peut être utilisé en mode manuel.

Remarque: les fonctions de cuisson automatique et semi-automatique sont actives uniquement si une fonction de cuisson a été sélectionnée.

Minuterie

Le «timer» est uniquement un avertisseur sonore qui peut être réglé pour une période maximale de 23 heures et 59 min. Régler la minuterie en enfonçant le bouton 1. et même temps 5. ou 6. jusqu'à obtenir le temps choisi.

Après avoir fixé le temps, l'heure de l'horloge reparaît et le symbole 8. s'allume.

Le compte à rebours commencera immédiatement et peut être visualisé à tout moment en enfonçant le symbole 1.

A la fin de ce temps, le symbole 8. s'éteindra et un signal sonore intermittent retentira jusqu'à ce que l'on l'arrête en enfonçant le bouton 1.

Le niveau sonore peut être modifié: à four allumé et en appuyant sur la touche 6. le four reproduit les 3 niveaux disponibles. Le dernier niveau sélectionné sera celui qui sera reproduit.

Attention! L'interruption de l'alimentation électrique entraîne la mise à zéro de l'horloge et l'annulation de tous les programmes.

Lorsque l'alimentation électrique est rétablie trois zéros clignotant apparaissent et on peut programmer de nouveau la cuisson.

2. PROGRAMMATEUR ELECTRONIQUE

A B C 1. 2. 3. 4. 5. 6.

Le programmateur électronique est un dispositif qui regroupe les fonctions suivantes:

Horloge 24 heures avec écran éclairé

Minuterie (jusqu'à 23 heures et 59 minutes)

Programme pour début et fin de cuisson automatique

Programme pour cuisson semi-automatique (possibilité de programmer seulement le début ou la fin).

Description de les touches

1. Réglage minuterie
2. Temps de cuisson
3. Fin du temps de cuisson
4. Position manuelle
5. Défilement avant des numéros de tous les programmes
6. Défilement arrière des numéros de tous les programmes

Description des symboles éclairés

A). « AUTO » - (clignotant) - Programmateur sur la position automatique, mais non programmé.
A). « AUTO » - (toujours allumé) - Programmateur sur la position automatique, avec programmation validée.
B). Programmateur active.
C). Minuterie en marche.
B). et A). les deux clignotant: Erreur programme.

Horloge digitale

Indique les heures (0-24) et les minutes.

Immédiatement après le raccordement (comme après une éventuelle interruption de courant) TROIS chiffres clignotants apparaissent sur le panneau. Pour insérer l'heure exacte, il est nécessaire d'appuyer simultanément sur les touches 2. + 3. et EN MEME TEMPS sur un des boutons + ou - jusqu'à obtenir l'heure exacte. La vitesse de changement des chiffres sur l'écran augmentera considérablement quelques secondes après le début de la pression sur les boutons + et - .

Cuisson manuelle (sans programmateur)

Pur utiliser le four sans l'aide du programmateur, il est nécessaire d'annuler l'indication «AUTO» qui clignote. Pour le faire, il suffit d'appuyer sur le bouton 1. Si l'indication «AUTO» est fixe et indique que le four est programmé, on doit d'abord effacer le programme en appuyant sur 1. et en remettant l'écran à zéro.

Cuisson automatique (début et fin de cuisson)

1) Programmer le temps de durée de la cuisson avec 2.
2) Programmer l'heure de fin de cuisson avec 3.
3) Sélectionner la température et la fonction désirées grâce aux commandes du thermostat et du commutateur.

Après ces opérations le symbole "AUTO" apparaîtra constamment sur l'écran, en indiquant que le four a été programmé.

Exemple pratique: Nous voulons faire une cuisson de 45 minutes, qui se termine à 14h00.

• En appuyant sur 2. nous fixons sur l'écran 0h45.
• En appuyant sur 3. nous fixons sur l'écran 14h00.
  Après ces opérations, l'heure actuelle et le symbole «AUTO» réapparaissent sur l'écran, pour indiquer que notre programmation a été comprise et mémorisée.
  A 13h15 (14h00 moins 45 minutes) le four se mettra automatiquement en marche, et les symboles B. et «AUTO» apparaîtront au cours de la cuisson.
  A 14h00 la cuisson s'arrêtera automatiquement, un signal acoustique retentira, que nous ferons cesser en appuyant sur 1.

Cuisson semi-automatique

A. Programmation du temps de cuisson B. Programmation de l'heure de fin de cuisson

A) Fixer le temps de cuisson désiré avec le bouton 2.

La cuisson commencera immédiatement, alors que sur l'écran les symboles «AUTO» et B. apparaîtront.

Une fois le temps programmé, la cuisson s'arrêtera, alors le signal acoustique intermittent retentira. Interrompre le signal acoustique comme indiqué ci-dessus.

B) Fixer l'heure de fin de cuisson désirée en appuyant sur le bouton 3.

La cuisson commencera immédiatement et les symboles «AUTO» et 2. apparaîtront sur l'écran.

Une fois l'heure fixée atteinte, la cuisson s'arrêtera et le signal acoustique intermittent retentira. Interrompre le signal comme indiqué ci-dessus.

Il est possible de visualiser l'état de la programmation à n'importe quel moment en appuyant sur le bouton correspondant. On peut également annuler à n'importe quel moment la programmation en appuyant sur le bouton 2. et en remettant l'écran à zéro.

En appuyant ensuite sur 4. on configure le four pour la fonction manuelle.

Avertisseur électronique

La fonction du minuterie consiste uniquement en un avertisseur acoustique, qui peut être réglé pour une période maximale de 23 heures et 59 minutes.

Pour régler le minuterie appuyer sur le bouton 1. et en même temps sur 5. ou 6. jusqu'à obtenir sur l'écran le temps désiré. Une fois le réglage terminé, l'heure de l'horloge et le symbole C. réapparaissent sur l'écran.

Le décompte inversé commencera immédiatement et il pourra être visualisé sur l'écran à tout moment, avec une simple pression sur le bouton 1.

Une fois le temps paramétré terminé, le symbole C. s'éteindra et un signal acoustique s'activera, qui peut être interrompu en appuyant sur le bouton 1.

Attention!

L'interruption du courant électrique provoquera l'annulation des fonctions programmées, y compris l'horloge.

Une fois le courant restauré, trois zéros clignotants apparaîtront et on pourra reprogrammer, après avoir appuyé sur le bouton 1.

3. PROGRAMMATEUR ELECTRONIQUE

A 8000 TEMPERATURE SELECTOR B C D 8000 PROG.TIMER 1. 2. 3. ○ ○ ○ ○ ○ - + - +

A Température
B Programme automatique
C Durée et mode manuel
D Indicateur minutes

Fonctions

1. Minuterie
2. Temps de cuisson
3. Fin temps de cuisson

' - ' Défilement en arrière

' + ' Défilement en avant

Réglage de l'horloge

Quand on allume le four, l'écran de visualisation affiche les caractères 00.00 de manière intermittente. Pour régler l'horloge, appuyer en même temps sur les touches (2) et (3). A l'aide des touches +/- à la droite régler l'heure.

La touche "+" permet d'augmenter la valeur et la touche "-" de la diminuer à une vitesse directement proportionnelle à la durée de la pression des touches.

Après avoir réglé l'heure, le point entre les heures et les minutes continuera à clignoter pendant 7 secondes. Pour modifier l'heure, répéter l'opération.

Mode de fonctionnement manuel

Appuyer en même temps sur les touches (2) et (3).

Si un programme de cuisson a été auparavant réglé, le symbole "AUTO" (B) s'éteint et le symbole (C) s'allume.

Tout programme réglé précédemment est annulé.

Fonctionnement semi-automatique avec temps de cuisson

Sélectionner la fonction Temps de cuisson (2) et programmer le temps désiré en utilisant les touches +/- à la droite. Les symboles “AUTO” (B) et casserole (C) s'allument sur l'écran de visualisation.

Quand l'heure courante est égale au temps de fin de cuisson, la cuisson se termine et le symbole de la casserole (C) s'éteint; le four émet un signal acoustique; le symbole "AUTO" (B) clignote. La cuisson est terminée.

Fonctionnement semi-automatique avec fin de cuisson

Sélectionner la fonction Fin temps de cuisson (3) et programmer le temps de fin de cuisson désiré en utilisant les touches +/- à la droite.

Les symboles "AUTO" (B) et casserole (C) s'allument sur l'écran de visualisation.

Tourner la manette du commutateur sur la fonction désiré et celle du thermostat sur la température désirée. Quand l'heure courante est égale au temps de fin de cuisson, le four arrête la cuisson et le symbole de la casserole (C) s'éteint.

Le four émet un signal acoustique et le symbole "AUTO" (B) clignote.

Fonctionnement automatique

1) Régler la durée de la cuisson en appuyant sur la touche (2) e sur les touches +/- à la droite.
2) Régler le temps de fin de cuisson en appuyant sur la touche (3) et sur les touches +/- à la droite.
3) Régler la température et le programme de cuisson avec les manettes du thermostat et du commutateur.

Après cette programmation, le symbole "AUTO" (B) s'allume:

cela signifie que le four a été programmé. Quand l'heure courante correspond au temps de début de cuisson, le symbole de la casserole (C) s'allume et le four se met en fonction.

Temps de début de cuisson = Temps final de cuisson - Durée de la cuisson.

Exemple: la cuisson dure 45 minutes et doit se terminer à 14.00 heures.

• Appuyer sur (F) et sur "+" jusqu'à atteindre 0.45.
• Appuyer sur (G) et sur "+" jusqu'à atteindre 14.00.

Une fois que la programmation est terminée, l'heure s'affiche sur l'écran et le symbole "AUTO" (B) clignote continuellement.

Cela signifie que le programme de cuisson a été mémorisé.

A 13.15 (14.00 moins 45 minutes), le four s'allume automatiquement.

Durant la cuisson, le symbole de la casserole (C) et le symbole "AUTO" (B) restent allumés.

A 14.00, le four s'éteint automatiquement tandis que le symbole "AUTO" (B) clignote.

Le symbole de la casserole (C) s'éteint et le four émet un signal acoustique qui continuera à sonner tant qu'on ne l'arrêtera pas.

Minuterie

Sélectionner la fonction de la minuterie (1). Le temps est pré-réglé à 5 minutes.

Pour le modifier, utiliser les touches +/- à la droite. Quand le point entre les heures et les minutes de même que le symbole (1) commencent à clignoter, cela veut dire que le compte à rebours a démarré. L'écran affiche l'heure et les minutes du compte à rebours mais en appuyant sur le symbole (1), il est possible de choisir si l'on désire afficher le compte à rebours ou l'heure courante.

Signal acoustique

Le signal acoustique sonne à la fin du temps réglé (1) ou bien à la fin d'un programme de cuisson (2) pour une durée de 7 minutes. Pour l'éteindre, appuyer sur une touche quelconque de saisie d'un programme (les trois premières à la gauche). Il est également possible de régler le volume du signal acoustique:

pour cela, garder la pression sur la touche “-” à la droite pendant 2 secondes lorsque l'heure s'affiche.

Début du programme et commandes

Appuyer sur la touche du temps de cuisson (2) ou bien de fin de cuisson (3) pour connaître le temps restant.

Signal d'erreur dans la saisie des données

Quand on saisit une mauvaise donnée, on entend le signal acoustique et le symbole “AUTO” (B) clignote.

Effacement d'un programme

Pour effacer un programme appuyer simultanément sur les touches (2) et (3).

Choix des fonctions

Pour choisir l'une des fonctions ci-dessous, tourner la manette du sélecteur.

On peut modifier la température affichée en utilisant les touches +/- à la gauche, en allant d'un minimum de 40°C à un maximum de 250°C avec une variation de 5°C à la fois. Le symbole °C clignote jusqu'à ce que l'on atteigne la température.

On verra s'afficher les fonctions suivantes:

Éclairage

165°C

190°C

165°C

50^

165°C

190°C

Décongélation

250°C

4. PROGRAMMATEUR ELECTRONIQUE

13 12 11 1 2 3 4 5 6 7 8 9 10

Touches Fonctions

1. Diminution de la température
2. Augmentation de la température
3. ON/OFF et blocage des commandes
4. Compte-minutes
5. Durée de cuisson
6. Fin de cuisson
7. Diminution de l'heure
8. Augmentation de l'heure
9. Choix du programme de cuisson
10. Choix du programme de cuisson
11. Écran de la température
12. Écran du compte-minutes
13. Écran des fonctions de cuisson

FONCTIONNEMENT

Lors du premier branchement du four sur le réseau électrique, ou après une coupure de courant, l'écran du compte-minutes se met à clignoter.

Le four n'est pas encore activé: pour ceci, procéder d'abord au "réglage de l'horloge".

RÉGLAGE DE L'HORLOGE

Appuyer simultanément et relâcher les touches 5. et 6. , puis régler l'heure exacte L'opération doit être effectuée sous les 3 secondes lorsque les points sur l'écran commencent à clignoter; à la fin du réglage, attendre que les deux points lumineux cessent de clignoter.

Note: avec le four éteint l'intensité lumineuse de horloge se réduit.

En appuyant sur une touche quelconque la luminosité maximale de l'horloge revient pendant 60 secondes.

SONNERIE

Le four émet des signaux acoustiques pour signaler les différentes fonctions, comme par exemple la fin de la cuisson. Le niveau sonore peut être modifié: à four éteint (OFF) et en appuyant sur la touche 7. , on reproduit les 3 niveaux disponibles. Le dernier niveau sélectionné sera celui qui sera reproduit.

ALLUMAGE DU FOUR

Appuyer et relâcher la touche 3. Un signal acoustique est émis (bip).

La mention ON s'affiche sur l'écran du compte-minutes, le symbole de l'ampoule s'allume ainsi que l'éclairage intérieur du four.

On peut procéder au réglage d'une fonction de cuisson.

COMPTE-MINUTES

Le compte-minutes est seulement un compteur de temps qui est tout à fait indépendant des fonctions de cuisson; il peut se révéler très utile pour programmer un avis de fin de cuisson. Il peut aussi être utilisé à four éteint.

Pour programmer le compte-minutes, allumer le four avec la touche 3. , et appuyer sur la touche 4. : l'écran se remet à zéro et les deux points commencent à clignoter; régler sous les 3 secondes suivantes le temps voulu, avec les touches 7. et 8. , pour une durée maximale de 23 heures et 59 minutes, après laquelle un signal acoustique sera émis et le symbole de la Cloche se mettra à clignoter.

Pour faire cesser le signal acoustique et le clignotement de le symbole, il suffit d'appuyer sur une des touches suivantes: 4-5-6-7-8.

FONCTIONNEMENT MANUEL À TEMPS INDÉFINI

Allumer le four; sélectionner une des fonctions de cuisson disponibles avec les touches 9. et 10. : pour chaque type de cuisson, le four propose une température prédéfinie indicative, qui peut être modifiée avec les touches 1. et 2.

Le four se chauffera à la température programmée et le symbole de degré centigrade ° clignotera pour signaler le fonctionnement. L'atteinte de la température est signalée par un signal acoustique et le symbole de degré cesse alors de clignoter. Pour éteindre le four, appuyer et relâcher la touche 3.

FONCTIONNEMENT SEMI-AUTOMATIQUE DE LA DURÉE DE CUISSON Pour régler le temps de cuisson

Allumer le four en appuyant puis en relâchant la touche 3. , appuyer et relâcher la touche 5. Le symbole A s'allume sur l'écran du compte-minutes e régler le temps de cuisson désiré avec les touches 7. et 8. , pour une durée maximale de 10 heures et 00 minute.

Après le signal acoustique et le retour sur l'écran de l'affichage de l'heure courante, sélectionner une fonction de cuisson avec les touches 9. et 10.

Le symbole de la casserole s'allume sur l'écran du compte-minutes.

Pour chaque fonction de cuisson, le four propose une température prédéfinie, que l'on peut modifier avec les touches 1. et 2.

Le four commence la cuisson pour la durée réglée, puis s'éteint automatiquement; À la fin de la cuisson à temps, un signal acoustique est émis, tandis que les écrans de la température et des fonctions s'éteignent, l'écran du compte-minutes affiche l'heure courante et les deux symboles casserole et A se mettent à clignoter.

Pour éteindre le signal acoustique et quitter le cycle, appuyer sur une des touches suivantes: 4-5-6-7-8.

Le symbole de l'“ampoule” s'allume sur l'écran des fonctions, puis l'éclairage du four s'allume également.

Le four est prêt à recevoir de nouvelles commandes; sélectionner une nouvelle fonction de cuisson, ou éteindre en appuyant puis en relâchant la touche 3.

FONCTIONNEMENT SEMI-AUTOMATIQUE DE FIN DE CUISSON Pour régler l'heure de fin de cuisson

Allumer le four en appuyant puis en relâchant la touche 3. , appuyer et relâcher la touche 6. Le symbole A s'allume sur l'écran du compte-minutes.

Régler l'heure de fin de cuisson avec les touches 7. et 8., dont la durée est limitée aux 23 heures et 59 minutes suivantes.

Après le signal acoustique et le retour sur l'écran de l'affichage de l'heure courante, sélectionner une fonction de cuisson avec les touches 9. et 10.

Le symbole de la casserole s'allume sur l'écran du compte-minutes.

Le four propose une température prédéfinie, qui peut être modifiée avec les touches 1. et 2.

Le four commence la cuisson jusqu'à l'heure programmée, puis s'éteint automatiquement.

À la fin de la cuisson à temps, un signal acoustique est émis, tandis que les écrans de la température et des fonctions s'éteignent, l'écran du compte-minutes affiche l'heure courante et les deux symboles Casserole et A se mettent à clignoter.

Pour éteindre le signal acoustique et quitter le cycle, appuyer sur une des touches suivantes: 4-5-6-7-8. Le symbole de ampoule s'allume sur l'écran des fonctions, puis l'éclairage du four s'allume également.

Le four est prêt à recevoir de nouvelles commandes; sélectionner une nouvelle fonction de cuisson, ou éteindre en appuyant puis en relâchant la touche 3.

FONCTIONNEMENT AUTOMATIQUE

Pour régler la durée de cuisson et l'heure de fin de cuisson

Allumer le four en appuyant puis en relâchant la touche 3. , appuyer et relâcher la touche 5. et régler le temps de cuisson nécessaire avec les touches 7. et 8. Attendre que les points des heures et des minutes du compte-minutes cessent de clignoter; le compte-minutes montre à nouveau l'heure courante; puis appuyer sur la touche 6. et régler l'heure de fin de cuisson avec les touches 7. et 8.

Un nouveau signal acoustique est émis et les deux points cessent de clignoter, ce qui confirme la validation de l'horaire programmé.

La température sélectionnée reste affichée à l'écran, ainsi que l'heure courante et la fonction de cuisson sélectionnée. L'éclairage du four s'éteint.

Sélectionner une des fonctions de cuisson disponibles avec les touches 9. et 10.

Le four conseille une température déjà programmée, que l'on peut modifier avec les touches 1. et 2.

Dès que les deux points sur l'écran ont cessé de clignoter, le four entre en modalité de cuisson différée. La température et la fonction programmée peuvent encore être modifiées en répétant les opérations décrites plus haut. Successivement, le four se mettra automatiquement en marche selon la durée spécifiée et s'éteindra à l'heure indiquée. À la fin de la cuisson à temps, un signal acoustique intermittent est émis, tandis que les écrans de la température et des fonctions s'éteignent, l'écran du compte-minutes affiche l'heure courante et les deux symboles Casserole et A se mettent à clignoter. Pour éteindre le signal acoustique et quitter le cycle, appuyer sur une des touches suivantes: 4-5-6-7-8.

Le symbole de ampoule s'allume sur l'écran des fonctions, puis l'éclairage du four s'allume également. Le four est prêt à recevoir de nouvelles commandes; sélectionner une nouvelle fonction de cuisson, ou éteindre en appuyant puis en relâchant la touche 3.

LIMITATIONS D'UTILISATION DES CUISSONS SEMI-AUTOMATIQUES ET AUTOMATIQUES

Les fonctions de préchauffage (PRH) et de décongélation ne sont pas compatibles avec les cuissons à temps défini, donc:

- après avoir programmé une de ces deux fonctions, on ne peut activer ni la durée ni la fin de cuisson;

- si le four a été programmé en modalité de fonctionnement automatique, on ne peut pas choisir la fonction de préchauffage (PRH) ou de décongélation.

ICÔNES DE L'ÉCRAN

Casserole: si allumée, elle indique qu'une fonction de cuisson est en fonction.

Au contraire, la casserole reste éteinte lorsque les fonctions d'éclairage, de PRH (préchauffage) et de décongélation sont en fonction.

Son clignotement indique la fin d'une cuisson à temps. Pendant la phase de fonctionnement automatique, le symbole reste éteint puis s'allume lors de l'allumage programmé du four.

A (automatique): si allumée, elle indique qu'un temps de cuisson a été programmé; son clignotement indique la fin d'une cuisson programmée.

Cloche: si allumée, elle indique que le compte-minutes est activé; son clignotement indique la fin du comptage des minutes.

SÉLECTION DE LA TEMPÉRATURE DE CUISSON

Lorsque le four est allumé, on peut régler la température avec les touches 1. et 2. du minimum au maximum, par des augmentations de 5°C comme indiqué sur l'écran.

Note: une température de référence est préprogrammée pour chaque fonction de cuisson, et que l'on peut modifier avec les touches 1. et 2.

SÉLECTION DES FONCTIONS DE CUISSON

Lorsque le four est allumé, on peut allumer alternativement les symboles correspondants grâce aux touches 9. et 10., ce qui permet de choisir la fonction de cuisson désirée.

FONCTIONS DE CUISSON:

ÉCLAIRAGE DU FOUR

On allume l'éclairage intérieur du four en appuyant puis en relâchant la touche 3. Pour l'éteindre, appuyer et relâcher la même touche.

En sélectionnant une fonction de cuisson, l'éclairage intérieur s'allume et reste allumé 3 minutes après l'atteinte de la température programmée.

Pendant une fonction de cuisson ou de décongélation, on peut rallumer l'éclairage du four en appuyant sur une des touches suivantes: 4-5-6-7-8; l'éclairage reste allumé pendant une minute.

On peut allumer l'éclairage du four même si les commandes ont été bloquées, en appuyant sur une des mêmes touches.

PRH PRÉCHAUFFAGE

Cette fonction permet de préchauffer plus rapidement le four avant la sélection de la fonction de cuisson. Un symbole animé s'affiche sur l'écran de la température.

Le préchauffage se termine lors de l'atteinte de la température préprogrammée (non modifiable). Un signal acoustique est alors émis, puis le symbole de l'ampoule et l'éclairage du four s'allument; à ce point, on peut choisir le cycle de cuisson désiré avec les touches 9. et 10.

CUISSON TRADITIONNELLE

Grâce aux résistances supérieure et inférieure, elle est une cuisson adaptée à la préparation de n'importe quel type de plat et elle est particulièrement indiquée pour les viandes grasses.

CHALEUR INFÉRIEUR

Type de cuisson est particulièrement indiqué pour réchauffer les aliments.

CHALEUR SUPERIEUR

Type de cuisson pour aliments particulièrement délicats e pour conserver la chaleur après la cuisson.

GRILL

Type de cuisson particulièrement indiqué pour les aliments en petites quantités comme les toasts, sandwiches chauds, etc.

GRILL VENTILÉ

L'action du ventilateur combinée avec l'action du grill permet une cuisson rapide et profonde pour des plats particuliers.

PIZZA

Cette fonction est conseillé pour cuire pizza et plats avec légumes. Les résistances de sole et circulaire et le ventilateur s'allument dans le même temps.

CUISSON VENTILÉE

Avec cette fonction on y a une distribution optimale et rapide de la chaleur qui est diffusée régulièrement et de manière homogène dans toutes les parties du four.

Il est possible de cuisiner deux types de plats différents (par ex. de la viande et du poisson), en respectant bien sûr les différents temps de cuisson.

DÉCONGÉLATION

Avec cette fonction e ventilateur se met en marche, sans propager de chaleur.

Cette fonction permet de décongeler des plats en utilisant moine du temps normalement employé. Le message dEF s'allume sur l'écran de températures.

AUTRES FONCTIONS

Lorsque le four est éteint, les écrans de la température et des fonctions sont éteints, tandis que l'écran du compte-minutes affiche l'heure courante.

FONCTION DE BLOCAGE DES COMMANDES (PROTECTION ENFANT)

Cette fonction peut être activée à tout moment pour empêcher l'utilisation du four par des enfants.

En particulier, si on l'active lorsque le four est éteint, elle en empêche l'allumage: pour remettre le four en fonction, il faut de déactiver le blocage.

Pour insérer le blocage des commandes, maintenir la touche 3. enfoncée pour environ 5 secondes jusqu'à ce que le symbole d'une clé s'affiche suivi de ON, puis l'écran retourne à l'affichage de l'heure courante.

Note: à ce point, on ne peut effectuer aucun réglage de cuisson, à l'exception du réglage du compte-minutes. Si au contraire on active le blocage après un réglage de cuisson quelconque (manuel, semi-automatique, automatique), on ne pourra régler que le compte-minutes ou éteindre le four en appuyant puis en relâchant la touche 3. En effet, en appuyant sur une autre touche, l'affichage de la clé vous rappellera que la protection est insérée.

L'extinction manuelle ou automatique ne désactive pas le blocage des commandes. Pour insérer le blocage des commandes, maintenir la touche 3. enfoncée pour environ 5 secondes jusqu'à ce que le symbole clé s'affiche suivi de OFF, puis l'écran retourne à l'affichage de l'heure courante. Quand le four est bloqué, on ne peut pas l'allumer en appuyant sur la touche 3. ; On ne peut que l'éteindre.

TOUCHE ON/OFF

Si le four est allumé, la touche 3. permet d'éteindre le four à tout moment, ceci avec n'importe quelle fonction programmée. Tous les réglages de cuisson sont annulés; pour les cuissons suivantes, suivre dès le début les relatives instructions de cuisson. Si le four est allumé et que la fonction de blocage des commandes est programmée, en appuyant puis en relâchant la touche 3. le four s'éteint, mais la fonction de blocage des commandes reste programmée.

Pour désactiver le blocage des commandes, maintenir la touche 3. enfoncée pendant au moins 5 secondes: l'écran affichera la clé, puis "OFF", et l'heure s'affichera à nouveau.

SYMBOLE “ ° “

Il représente les degrés centigrades. Son clignotement indique que le four est en train de chauffer pour atteindre la température programmée.

L'allumage fixe indique que la température programmée est atteinte.

ANNULLATION DES RÉGLAGES DE DURÉE ET DE FIN DE CUISSON

On peut annuler à tout moment les réglages de durée et d'horaire de fin de cuisson en appuyant simultanément sur les touches 5. et 6.

Attention: le four reste toutefois allumé pour la fonction choisie en modalité manuelle (à temps indéfini). On peut reprogrammer les temps de durée et/ou de fin de cuisson, ou éteindre complètement le four en appuyant puis en relâchant la touche 3.

5. PROGRAMMATEUR ÉLECTRONIQUE À 3 TOUCHES

1 2 3 24:00 - M + 4 5 6 7

Signification des symboles sur l'écran :

1	A *	Programme Automatique en marche.(* : dans certaines versions, l'inscription Auto s'affiche en verticale.)
2	[8650]	S'il est affiché, le four est activé pour fonctionner en mode manuel.
3	●	S'il est clignotant, il indique que le programmateur est en modalité de programmation de l'heure.
4	[TXDA]	S'il est allumé, il indique qu'un minuteur d'avertissement est en marche.
5	-	Touche pour diminuer la valeur des chiffres durant les réglages du minuteur.Elle sert également à sélectionner le niveau de sonnerie souhaité (3 niveaux).
6	M	Touche “Mode” pour accéder aux options de programmation prévues par le programmateur.
7	+	Touche pour augmenter la valeur des chiffres durant les réglages du minuteur.

La première mise en marche

Les chiffres et la lettre A s'affichent à l'écran en mode clignotant lorsque le four est branché au réseau électrique ou après une éventuelle coupure de courant. Dans ces conditions on ne peut pas allumer le four.

Pour régler l'heure actuelle et/ou activer le four au fonctionnement, appuyer sur la touche M et la maintenir appuyée pendant 2 secondes. La lettre A s'éteint et l'éclairage des chiffres affichés sur l'écran devient fixe.

Quand le point (3) est en mode clignotant, appuyer sur la touche – ou sur la touche + pour corriger l'heure qui est affichée. Le paramètre est accepté par le programmateur peu après avoir relâché la touche.

N.B. Le four pourra exercer ses fonctions de cuisson uniquement lorsque l'écran du programmateur affichera le symbole (2) allumé.

Minuteur d'avertissement

La fonction du "minuteur" sert uniquement d'avertisseur sonore, que l'on peut régler pour une durée de 23 heures et 59 minutes maximum. Lorsque le temps programmé est écoulé, le symbole (4) s'éteint et un signal sonore s'active puis s'éteint automatiquement après 7 minutes ou en appuyant sur n'importe quelle touche.

Pour régler le minuteur, appuyer sur la touche M pendant au moins 2 secondes ou jusqu'à ce que le symbole (4) commence à clignoter.

Programmer dans combien d'heures et/ou minutes le minuteur devra s'activer en utilisant la touche + ou – pour augmenter ou diminuer la valeur des chiffres sur l'écran. Relâcher la touche + ou – quand le temps désiré est atteint.

L'heure actuelle ainsi que le symbole (4) s'afficheront après quelques secondes.

Le compte à rebours commencera immédiatement.

Cuisson semi-automatique

- DURÉE de Cuisson :

Après avoir sélectionné une fonction de cuisson parmi celles qui sont disponibles et avoir réglé la température désirée, appuyer sur la touche M pendant 2 secondes au moins pour accéder au mode de programmation. Le symbole (4) s'allume. Relâcher et appuyer de nouveau sur la touche M. Le symbole A commence à clignoter sur l'écran, et l'inscription " dur " s'affiche. Celle-ci sera ensuite altérée avec par l'affichage des chiffres : 0° 00.

Programmer le temps souhaité de durée de la cuisson en appuyant sur les touches – ou + (temps maximal de programmation : 10 heures).

Après quelques secondes, le temps programmé sera automatiquement pris en compte par le programmateur, sinon appuyer plusieurs fois sur la touche M afin de revenir à l'affichage de l'heure actuelle. Les symboles A et (2) seront allumés.

Un signal sonore est émis à la fin du temps de cuisson programmé et le four s'éteint automatiquement.

Voir les paragraphes suivants : désactivation de la sonnerie et réactivation du four.

- FIN de Cuisson :

Après avoir sélectionné une fonction de cuisson parmi celles qui sont disponibles et avoir réglé la température désirée, appuyer sur la touche M pendant 2 secondes au moins pour accéder au mode de programmation. Le symbole (4) s'allume. Relâcher et appuyer de nouveau sur la touche M. Le symbole A commence à clignoter sur l'écran, et l'inscription " dur " apparaît. Appuyer de nouveau sur la touche M. L'inscription " End " s'affichera sur l'écran. Celle-ci sera ensuite altérée par l'affichage des chiffres : 0° 00.

Programmer l'heure prévue de la fin de la cuisson en appuyant sur les touches – ou + (temps maximal de programmation : 10 heures).

Après quelques secondes, le temps programmé sera automatiquement pris en compte par le programmateur, sinon appuyer plusieurs fois sur la touche M afin de revenir à l'affichage de l'heure actuelle.

La cuisson commencera immédiatement, tandis que l'heure actuelle reviendra, quelques secondes plus tard, s'afficher sur l'écran du programmateur. Les symboles A et (2) seront allumés.

Un signal sonore sera émis quand l'heure de la fin de cuisson prévue sera atteinte et le four s'éteindra automatiquement.

Voir les paragraphes suivants : désactivation de la sonnerie et réactivation du four.

Cuisson automatique

Programmer un temps de DURÉE de cuisson selon les indications examinées au chapitre DURÉE de la cuisson, puis saisir l'heure de fin de cuisson selon les indications vues dans le chapitre précédent. (Temps maximal de programmation de fin de cuisson : 24 heures). Le four s'allumera automatiquement à une heure déterminée qui correspondra à la différence entre l'heure prévue pour la fin de cuisson et le temps de durée de cuisson.

Durant la période d'attente, du démarrage du four au réchauffement, le symbole A sera affiché sur l'écran pour indiquer qu'un programme automatique et l'heure actuelle sont activés. Alors que l'allumage du four sera signalé par l'éclairage du symbole (2). Un signal sonore sera émis quand l'heure de fin de cuisson programmée sera atteinte et le four s'éteindra automatiquement.

Voir les paragraphes suivants : désactivation de la sonnerie et réactivation du four.

Désactivation de la sonnerie

Appuyer sur n'importe quelle touche pour désactiver le signal sonore manuellement.

Réactivation du four

Le symbole A s'affiche en mode clignotant sur l'écran, en plus de l'heure actuelle, à la fin d'une cuisson semi-automatique ou automatique. Dans ces conditions, l'alimentation électrique des éléments chauffants du four, y compris l'éclairage, sera débranchée. Pour remettre le four en marche, appuyer sur la touche M et la maintenir appuyée jusqu'à ce que le symbole (2) s'allume et jusqu'à ce que la lettre A s'éteigne.

AUTRES FONCTIONS DU PROGRAMMATEUR

Annulation d'un programme de cuisson

Semi-automatique ou Automatique

Pour annuler un programme de cuisson semi-automatique ou automatique, symbole A allumé, appuyer en même temps sur les touches – et + pendant au moins 2 secondes ou jusqu'à ce que le symbole (2) s'allume et la lettre A s'éteigne.

Annulation du minuteur d'avertissement

Pour annuler le décompte du minuteur d'avertissement, symbole (4) allumé, appuyer sur la touche M pendant au moins 2 secondes ou jusqu'à l'affichage en mode clignotant du symbole (4). Appuyer en même temps sur les touches – et +.

Contrôle de l'état des fonctions

Avec la touche M, on peut rappeler sur l'écran le temps programmé ou restant de toutes les fonctions offertes par le programmateur. Appuyer sur la touche M et la maintenir appuyée pendant au moins 2 secondes ou jusqu'à ce que le symbole (4) s'allume. L'écran affichera le temps restant ou bien une série de zéros si le minuteur est désactivé. Appuyer de nouveau sur la touche M. L'inscription " dur " s'affichera sur l'écran, puis en modalité alternée le temps restant ou une série de zéros (minuteur désactivé)

En appuyant de nouveau sur la touche M, le temps de fin de cuisson programmé s'affichera avec l'inscription "End".

Modification de l'heure actuelle et modification du volume de la sonnerie

Avec le programmateur en modalité standard, symbole (2) allumé, appuyer en même temps sur les touches – et + pendant au moins 2 secondes ou jusqu'à ce que le petit point clignote (3).

Pour modifier l'heure : appuyer sur la touche + ou sur la touche –.

Pour changer le volume de la sonnerie : appuyer sur la touche M. L'écran affichera l'inscription : " to n... " suivie d'un chiffre ; puis, sélectionner avec la touche – le volume souhaité.

N. B. le chiffre 1 correspond au volume le plus haut ; il est possible de choisir entre 3 niveaux différents de volume.

Attention :

L'interruption de courant électrique provoquera l'annulation des fonctions programmées, y compris l'horloge.

Une fois que le courant aura été rétabli, le programmateur devra être reprogrammé.

Important: Débranchez le four.

Dévissez le couvercle A de la lampe. Remplacez l'ampoule B (voir 'remarques').

Remontez le couvercle de l'ampoule. Rebranchez le four.

Remarques:

Utilisez exclusivement des ampoules de 25W 230V\~, de type E-14, T 300° C.

La lampe fournie avec cet appareil est une “Lampe pour usage spécial” utilisable uniquement avec l’appareil fourni; elle n’est pas utilisable pour l’éclairage domestique.

2. DÉMONTAGE DE LA PORTE

Pour faciliter le nettoyage du four, il est possible de démonter la porte en faisant opérant sur les charnières comme il suit:

Les charnières A sont munies de deux cavaliers mobiles B.

En soulevant le cavalier B, la charnière se débouche de son logement.

Après cette opération il faut soulever la porte vers le haut et l'extraire vers l'extérieur, pour effectuer ces opérations prendre la porte sur les côtés à proximité des charnières.

Pour remonter la porte enfiler avant tout les charnières dans leur coulisses.

Enfin, avant de fermer la porte, ne pas oublier de retirer les deux petits cavaliers mobiles B qui ont servi pour accrocher les deux charnières.

Ne jamais plonger la porte dans l'eau.

1.

A B

1.

A B

RETRAIT DU PANNEAU EN VERRE INTERNE DE LA PORTE

N'utiliser aucun produit abrasif qui pourrait l'endommager.

Des rayures sur la surface du panneau en verre peuvent l'endommager gravement.

N'utilisez en aucun cas un appareil de nettoyage haute pression ou à vapeur.

Pour enlever le panneau en verre interne de la porte du four, utiliser une monnaie pour soulever les rainures (A) jusqu'à ce que les deux pieds (B) soient relâchés de leur logement (fig. 1)

Soulever le verre comme illustré fig. 2 et l'extraire par le haut.

Pour recomposer la porte, répéter les deux opérations précédentes dans le sens inverse. Reposer le verre en l'appuyant à l'intérieur de la porte et en le poussant dans sa position.

Appuyer sur le verre jusqu'à ce que les pieds s'encastrent dans leur position initiale (fig. 2).

1. 2.

1. Installation des panneaux autonettoyants (où prévu)

Fixer avec les vis la paroi arrière (A).

Les côtés (C) se fixent en détachant les grilles latérales.

Ensuite remettre le tout en place.

2. Nettoyage des guides latérales (où prévu)

L'appareil peut être équipé de guides latérales qui doivent être accrochées aux parois du four.

Faire glisser les grilles et la lèchefrite sur les guides latérales en dotation.

Les guides latérales peuvent être enlevées en exerçant une légère pression en bas sur le détail A.

Important: avant de procéder au nettoyage du four, débrancher l'appareil ou couper le courant de la ligne d'alimentation en actionnant l'interrupteur général.

Après chaque utilisation laisser refroidir le four et le nettoyer pou éviter que les incrustations ne soient réchauffées à chaque fois.

Ne pas utiliser des appareils de nettoyage haute pression ou à vapeur.

Ne pas utiliser des produits inflammables, de produits abrasifs, de laines d'acier.

Ne pas utiliser de matériaux ou de substances abrasives pour le nettoyage des parties en verre, celles-ci pouvant en être endommagées.

En ce qui concerne la partie inférieure, il est conseillé d'enlever les taches éventuelles quand le four est encore tiède. Plus on attend et plus on a du mal à enlever ces taches.

Nettoyer l'extérieur avec une éponge humidifiée avec de l'eau tiède.

Lavez les accessoires au lave-vaisselle ou à la main, avec un produit spécial pour le nettoyage des fours.

Attention: avant de procéder à le nettoyage et entretien du four, utiliser des moyens de prévention et de protection adéquats (gants, etc.).
