Type de produit	Hotte de cuisine
Marque	PROLINE
Modèle	BOX60355S
Largeur	60 cm
Poids approximatif	10 kg
Alimentation électrique	220-240 V ~ 50 Hz
Classe d'efficacité énergétique	C
Consommation d'énergie annuelle	85,9 kWh/an
Débit d'air max	581 m³/h
Nombre de vitesses	3
Niveau sonore (vitesse min/max)	46 / 67 dB
Éclairage	LED, 3W (E14)
Filtres à graisse	Métalliques lavables (au lave-vaisselle)
Filtres à charbon (optionnels)	Lavables ou non lavables selon le type
Modes d'utilisation	Évacuation extérieure ou recyclage
Distance minimale (cuisson électrique)	50 cm
Distance minimale (cuisson gaz)	65 cm
Entretien des filtres à graisse	Tous les mois
Remplacement des filtres à charbon	Tous les 4 mois maximum
Indice de réparabilité	Non communiqué

FOIRE AUX QUESTIONS - BOX60355S PROLINE

Quelle est la distance minimale entre la hotte et la table de cuisson ?

Pour une cuisinière électrique, la distance minimale est de 50 cm. Pour une cuisinière à gaz ou mixte, elle est de 65 cm. Respectez toujours les instructions du fabricant de votre appareil de cuisson.

Comment installer la hotte en mode évacuation extérieure ?

Fixez la hotte au mur en suivant le gabarit, puis reliez la bride de raccord à un conduit d'évacuation extérieur (non fourni) de diamètre adapté. Inclinez légèrement le conduit vers le haut (environ 10°) pour faciliter l'écoulement de l'air. Retirez le filtre à charbon s'il est présent.

Comment installer la hotte en mode recyclage ?

Installez des filtres à charbon actif (non fournis) en les accrochant d'abord à l'arrière puis à l'avant de la hotte. Fixez le conduit de recyclage sur la patte en haut du mur à l'aide des vis fournies. Assurez-vous que les filtres à graisse sont en place.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés une fois par mois. Vous pouvez les laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Tirez sur la poignée à ressort pour les démonter.

Quand remplacer les filtres à charbon ?

Les filtres à charbon non lavables doivent être remplacés tous les 4 mois maximum. Les filtres lavables peuvent être nettoyés tous les 2 mois, mais le coussinet intérieur doit être remplacé tous les 3 ans ou s'il est endommagé.

Comment remplacer l'ampoule LED ?

Débranchez la hotte et attendez que les ampoules refroidissent. Remplacez l'ampoule défectueuse par une ampoule LED de même type : 3W, E14. Vissez correctement l'ampoule dans son logement.

Pourquoi ma hotte fait-elle du bruit ?

Le bruit peut provenir d'une installation incorrecte, d'un conduit obstrué, ou d'une vitesse trop élevée. Vérifiez que la hotte est bien fixée et que les filtres sont propres. Le niveau sonore normal est de 46 dB en vitesse minimale et 67 dB en vitesse maximale.

Quelles sont les précautions de sécurité à respecter ?

Ne flambez jamais d'aliments sous la hotte. Nettoyez régulièrement les filtres à graisse pour éviter les risques d'incendie. Ne touchez pas les lampes après utilisation. Débranchez toujours la hotte avant tout entretien. Assurez une ventilation adéquate de la pièce.

Comment économiser de l'énergie avec la hotte ?

Utilisez la vitesse minimale pendant la cuisson et laissez la hotte fonctionner quelques minutes après. Augmentez la vitesse uniquement en cas de forte fumée. Nettoyez régulièrement les filtres pour maintenir l'efficacité. Remplacez les filtres à charbon seulement si nécessaire.

Comment mettre au rebut la hotte en fin de vie ?

Ne jetez pas la hotte avec les déchets ménagers. Déposez-la dans un point de collecte local pour qu'elle soit recyclée. Les composants électroniques et éventuelles piles doivent être traités séparément. Contactez votre mairie pour connaître les procédures locales.

MODE D'EMPLOI BOX60355S PROLINE

Cet apparéil est destiné à un usage domestique uniquement. Toute utilisation autre que cette prévue pour cet apparéil, ou pour une autre application que cette prévue, par exemple une application commerciale, est interdite
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doit pas être effectués par des enfants sans surveillance.
Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appeareils utilisant du gaz ou un autre combustible.
Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
Ne pas flamber d'aliments sous la hotte de cuisine.
ATTENTION: Les parties accessibles de cet apparéil peuvent devenir chaudes lorsqu'il est utilisé avec des apparéils de cuisson.
L'air ne doit pas etre envoye dans un conduit utilise pour evacuer les fumees d'appareils utilisant du gaz ou un autre combustible.
Les réglementations concernant l'évacuation de l'air doivent être respectées.
Lorsque la hotte de cuisine est placee au-dessus d'un appeareil a gaz, la distance minimale a respecter entre la surface support des reciponents de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine, doit etre d'au moins 65 cm.
Les détails concernant la méthode et la fréquence du nettoyage sont disponibles en pages 13-14 dans la section "Nettoyage et entretien".

INSTRUCTIONS DE SECURITE GENÉRALES

• Lisez attentivement cette notice et conservez-la en lieu sûr pour pouvoir vous y reporter ultérieurement. En cas de vente, de cession ou de déménagement, assurez-vous qu'elle reste avec le produit.
• Le constructeur décline toute responsabilité en cas d'inconvénient, dommage ou incendie provoqué à l'appareil et dû au non-respect des instructions de la présente notice.
• Portez toujours des gants de travail avant d'effectuer toute opération d'installation ou d'entretien.
• Ne raccordez pas l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
  N'effectuez aucune modification electrique ou mecanique sur le produit ou sur le conduit d'évacuation.
  N'essayez pas d'examiner les filtres pendant que la hotte est en fonctionnement.
  La friture d'aliments doit etre realizatione sous controle pour eviter que l'huile surchauffee ne prenne feu.
• N'utilisez pas la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocolélectrique.
  N'utilisez jamais la hotte sans que les filtres a graisse ne soient montés correctement.
  N'utilisez jamais la hotte comme plan de travail.
• La présence de flammes libres peut endommager les filtrres et donner lieu à des incendies, il faut donc les éviter à tout prix.
• Ne touche pas les ampoules après avoir utilisé l'appareil, vous risquez de vous brûler.
• Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

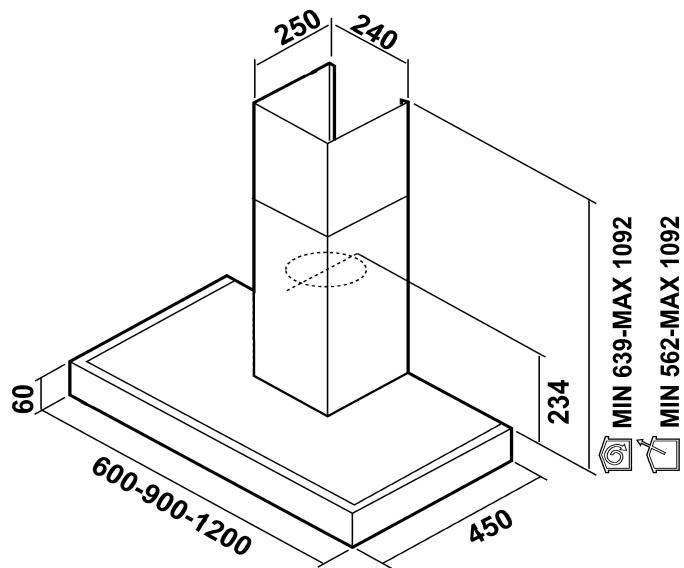

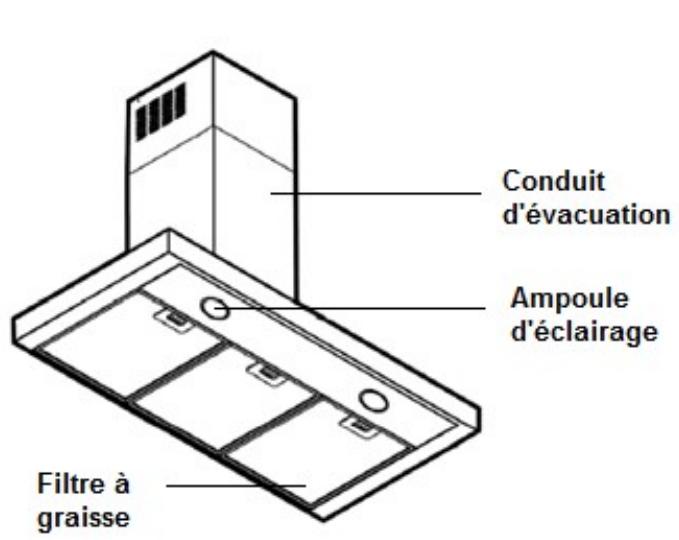

DESCRIPTION

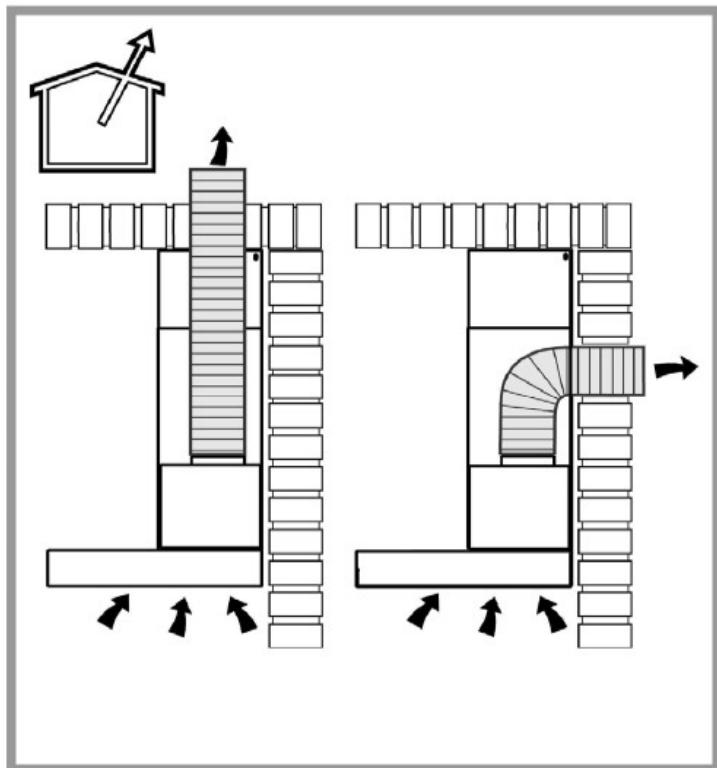

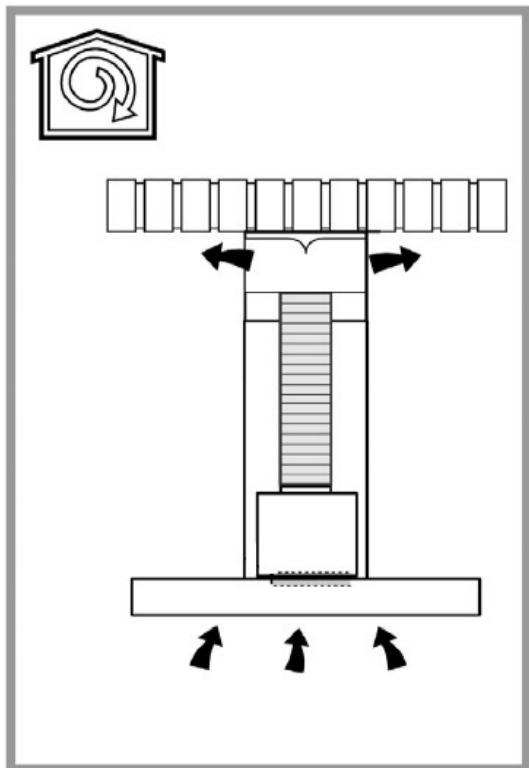

La hotte peut être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.

AVANT L'INSTALLATION

Avant d'installer votre apparéil, vérifie qu'il est en parfait état. S'il est endommagé, ne poursuivez pas l'installation et contactez votre service après-vente.

Assurez-vous également que les dimensions de la hotte et de son conduit sont compatibles avec votre cuisinière et hauteur de plafond.

INSTALLATION

Cet apparéil doit impératifement être installé par 2 personnes.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Attention! Le fait de ne pas suivre les instructions de cette notice peut entrainer des risques électriques.

En cas de doute, consultez un centre après-vente agreeé ou un technicien agreeé.

Procedure d'installation détaillée :

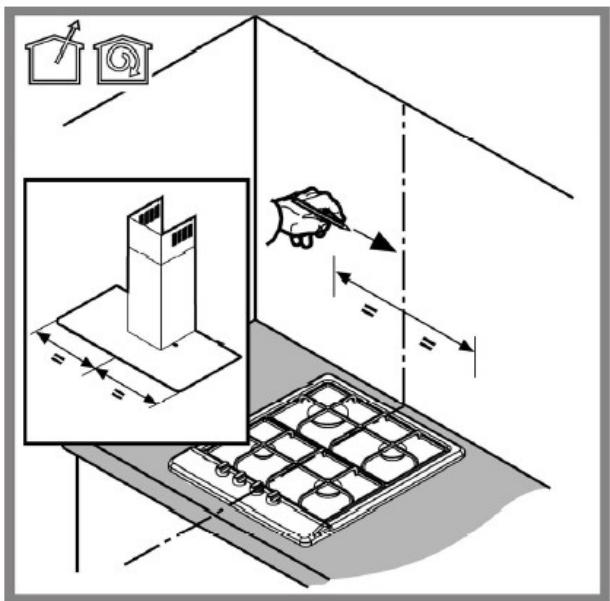

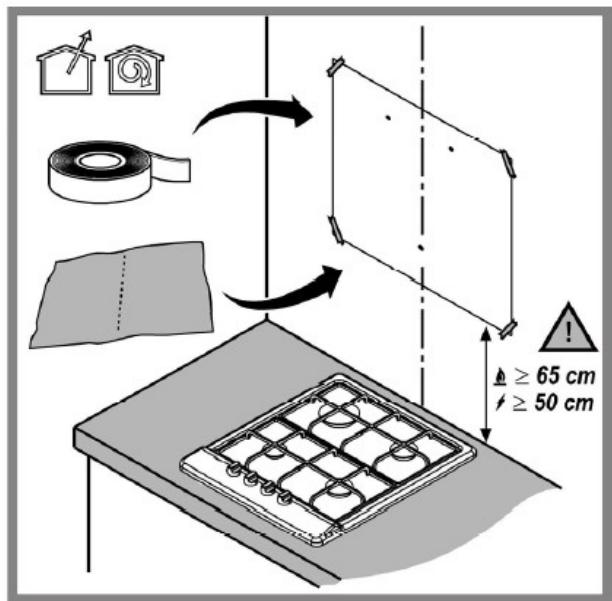

1. Prenez les mesures de votre cusinière afin de centerer la hotte au-dessus de cette-ci. Collez le gabarit d'installation et de perçage sur le mur au-dessus de votre cusinière, en prénant garde à respecter les distances minimales indiquées.

Remarque: La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cusinières électriques et de 65cm dans le cas de cusinières à gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, vous pouze en tener compte.

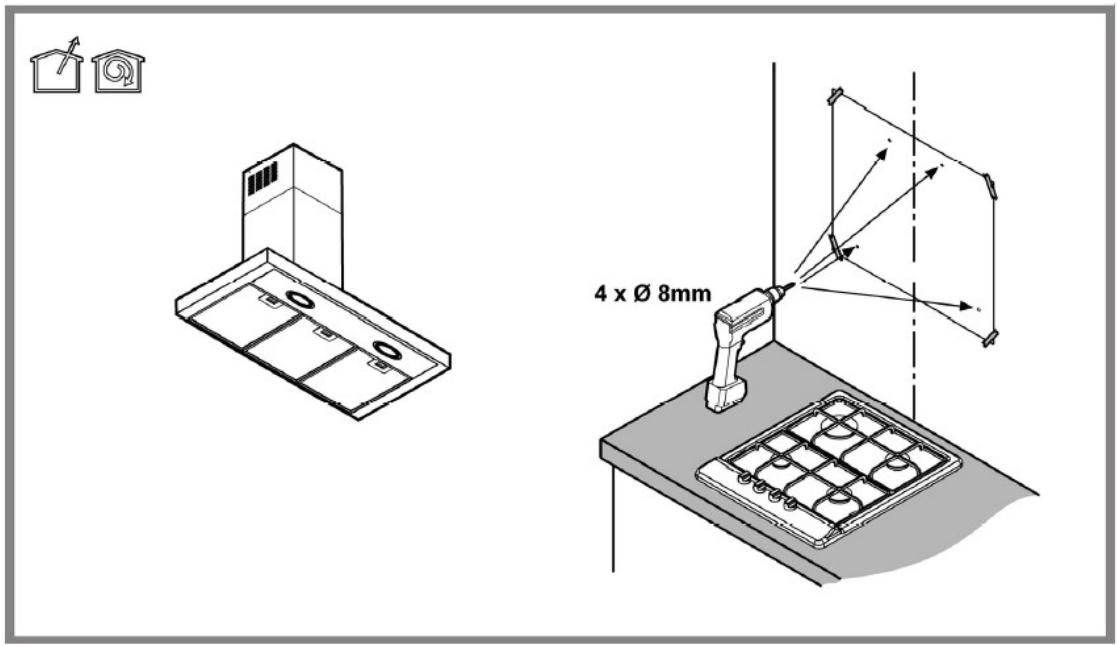

1. Marquez sur le mur l'emplacement des 4 troughs figurant sur le gabarit, puis percz-les en utilisant une mèche de 8mm de diamètre.

Attention: le gabarit est prévu pour 2 dimensions de hottes différentes, voirlez à vous aligner sur les dimensions de votre hotte.

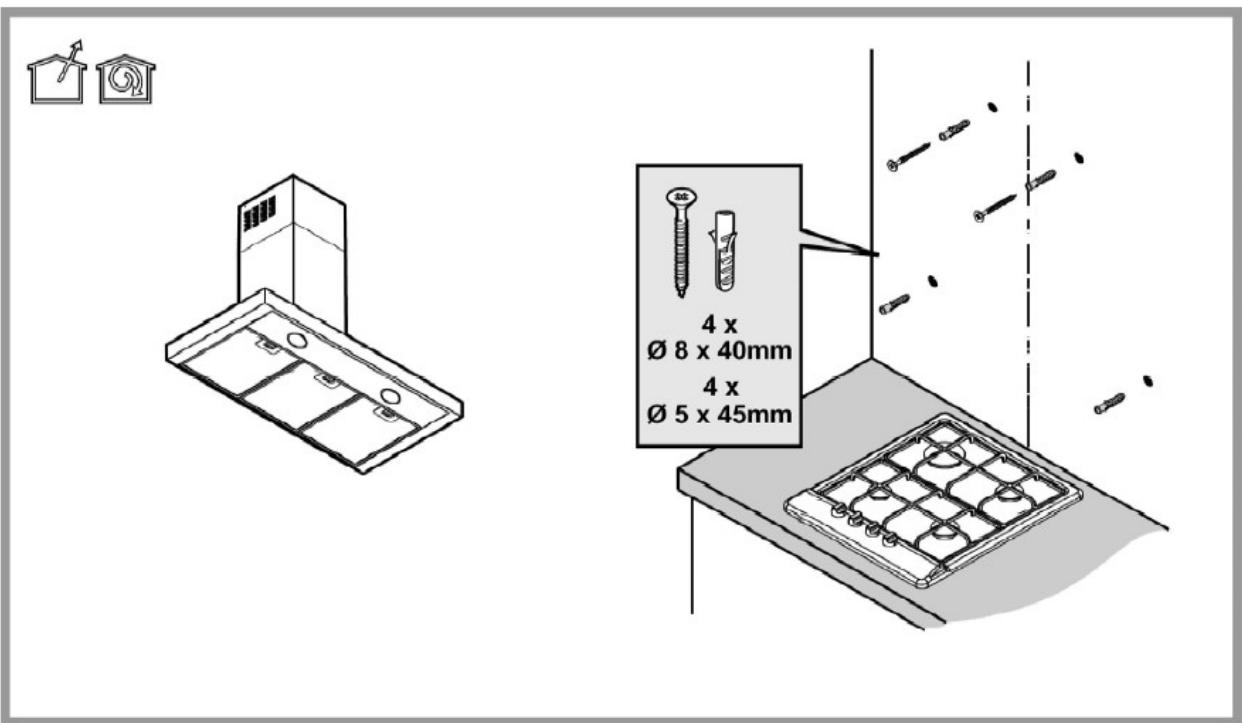

1. Dans les trou s que you venez de percer, inserez les 4 chevilles (diametre 8mm, profondeur 40mm) puis les 4 vis (diametre 5mm, profondeur 45mm) fournies.

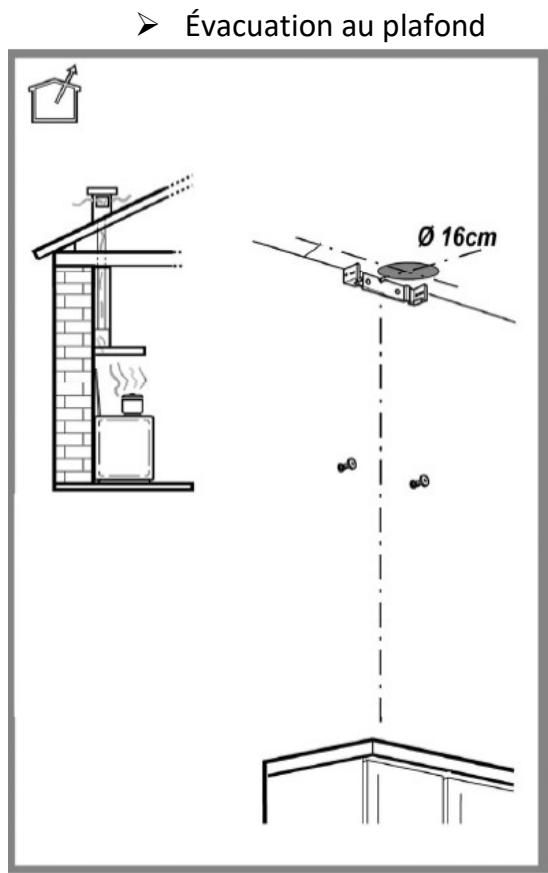

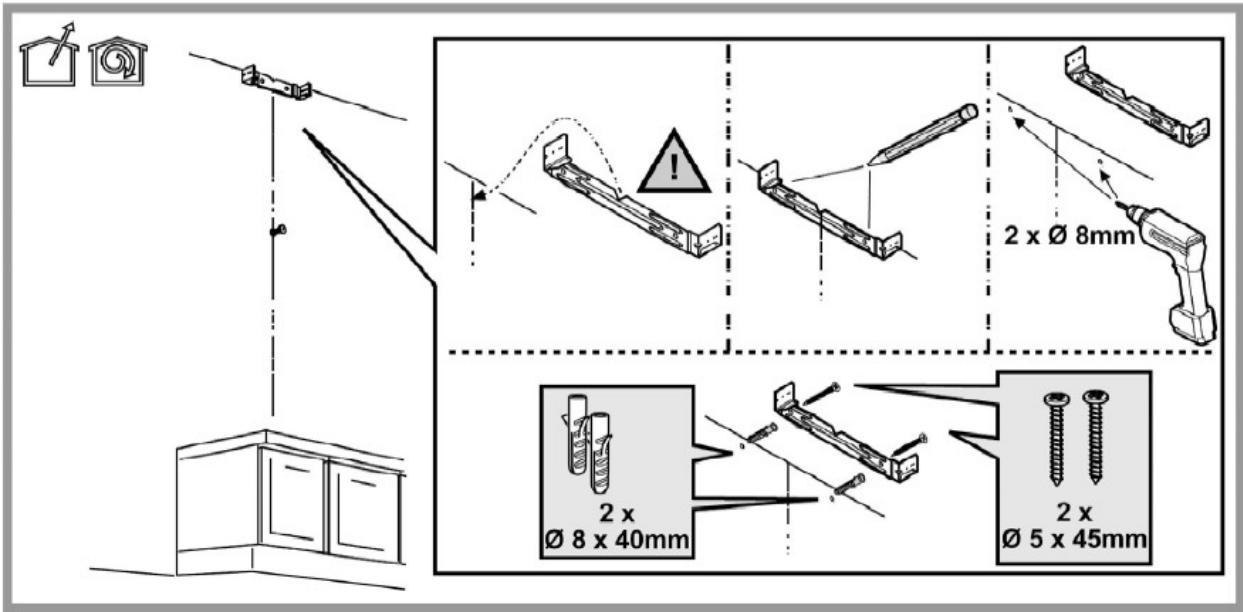

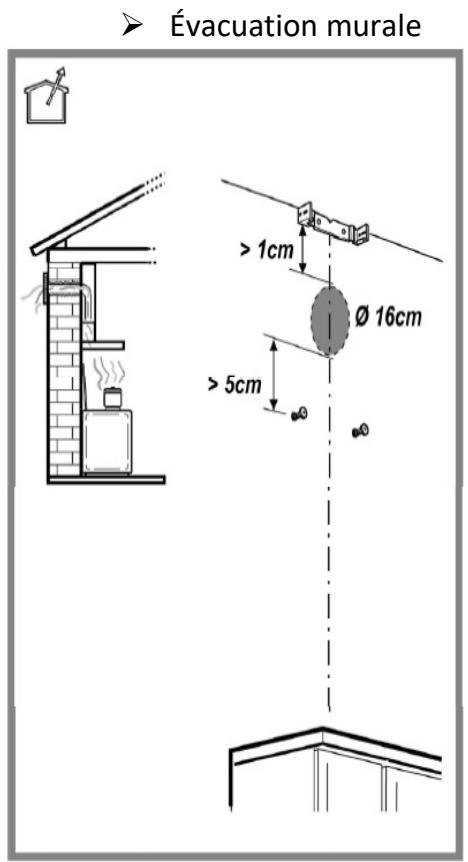

1. Marquez et percez 2 autres trouss centres tout en haut du mur, afin d'y fixer ensuite le conduit d'évacuation. Vissez alors la patte de fixation.

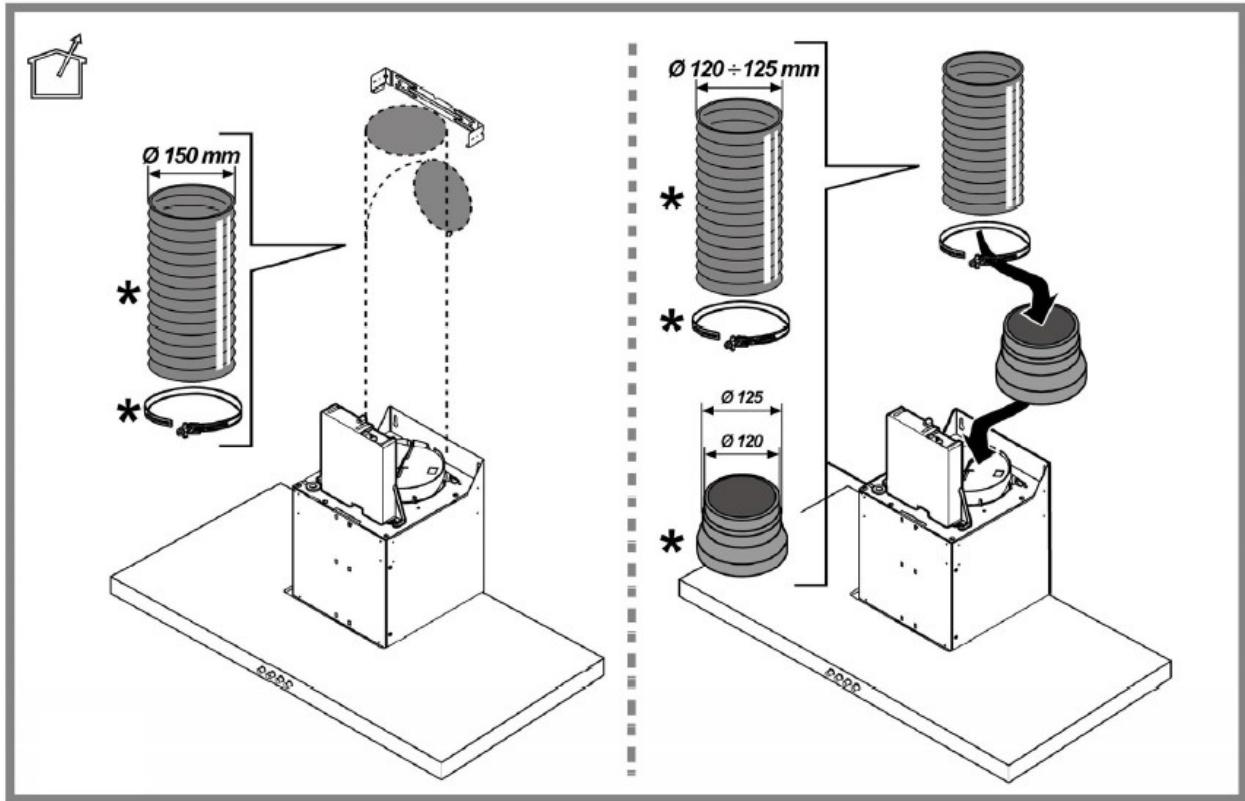

1. Selon le type d'évacuation existant dans votre logement, montez la cheminée.

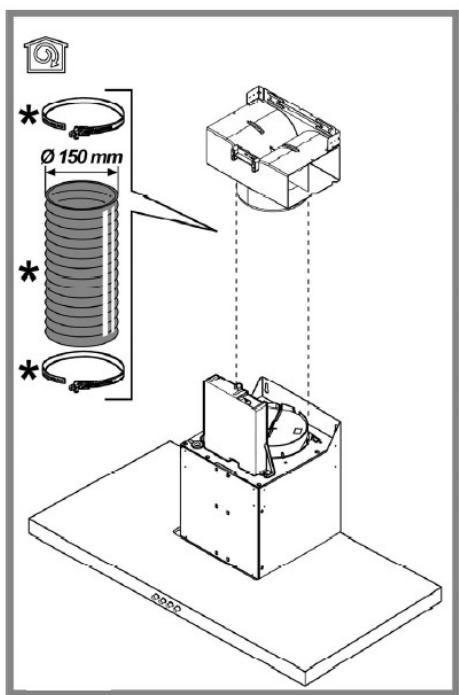

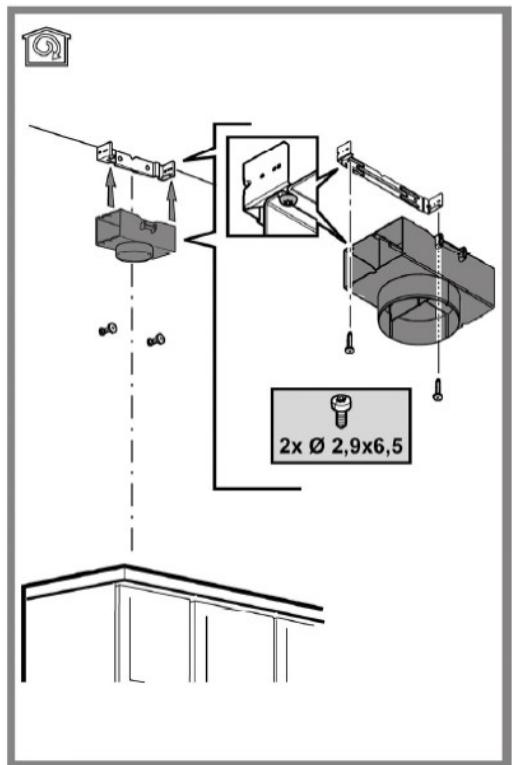

Pour utiliser la hotte en mode recyclage, fixez le conduit de recyclage sur la patte en haut du mur à l'aide des 2 vis fournies (diamètre 2,9mm, profondeur 6,5mm).

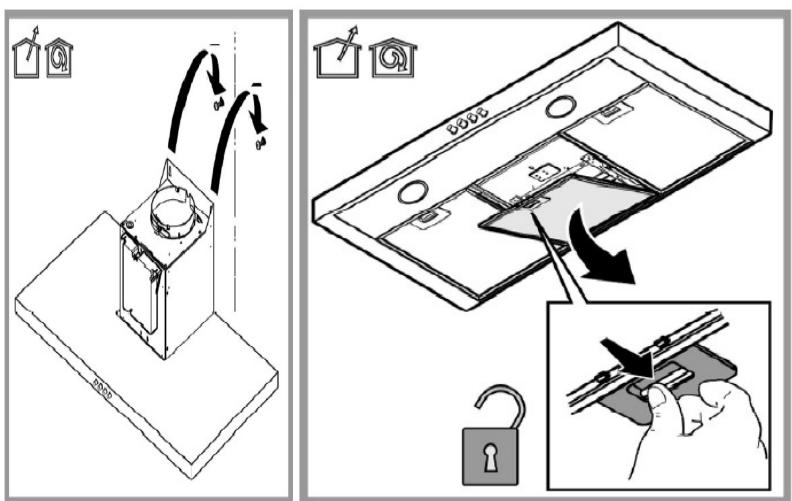

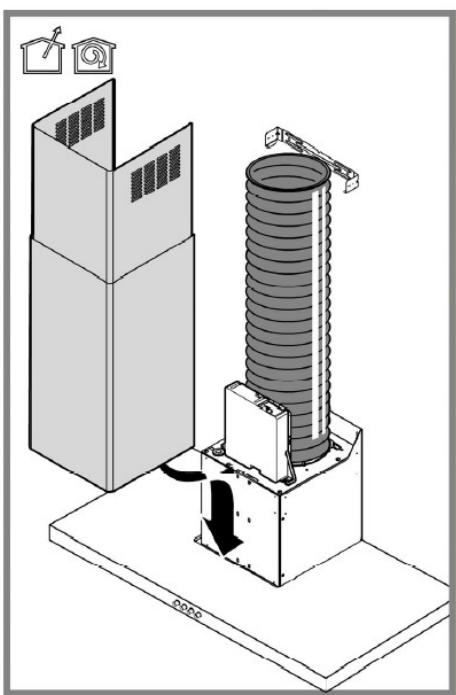

1. Positionnez la hotte sur les 2 vis du haut. Ouvrez la trappe des filtres àGRAisse afin d'acceder aux fixations des 2 vis situées à l'intérieur, de chaque côté. Retirez les filtres àGRAisse, puis positionnez les 2 vis interieures à l'aide des rondelles fournies.

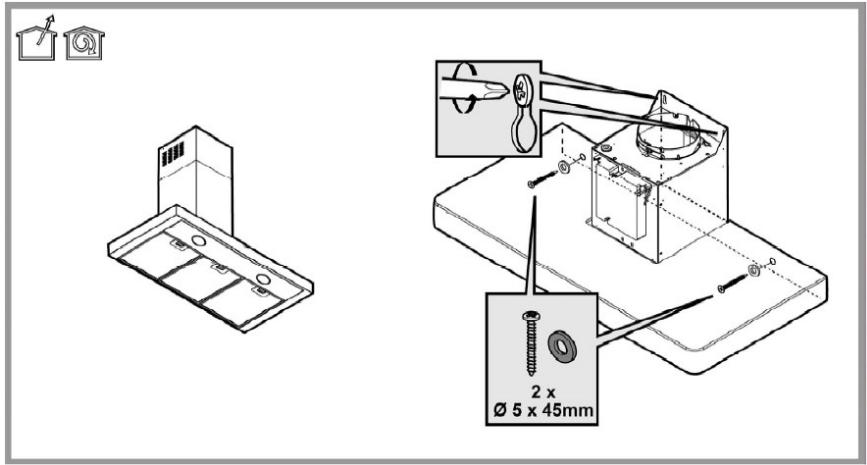

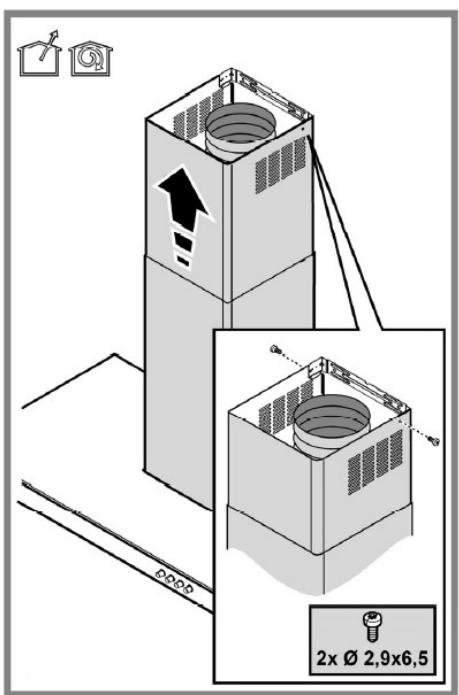

1. Assurez-vous que la hotte est d'aplomb à l'aide d'un niveau, puis serrez les vis.

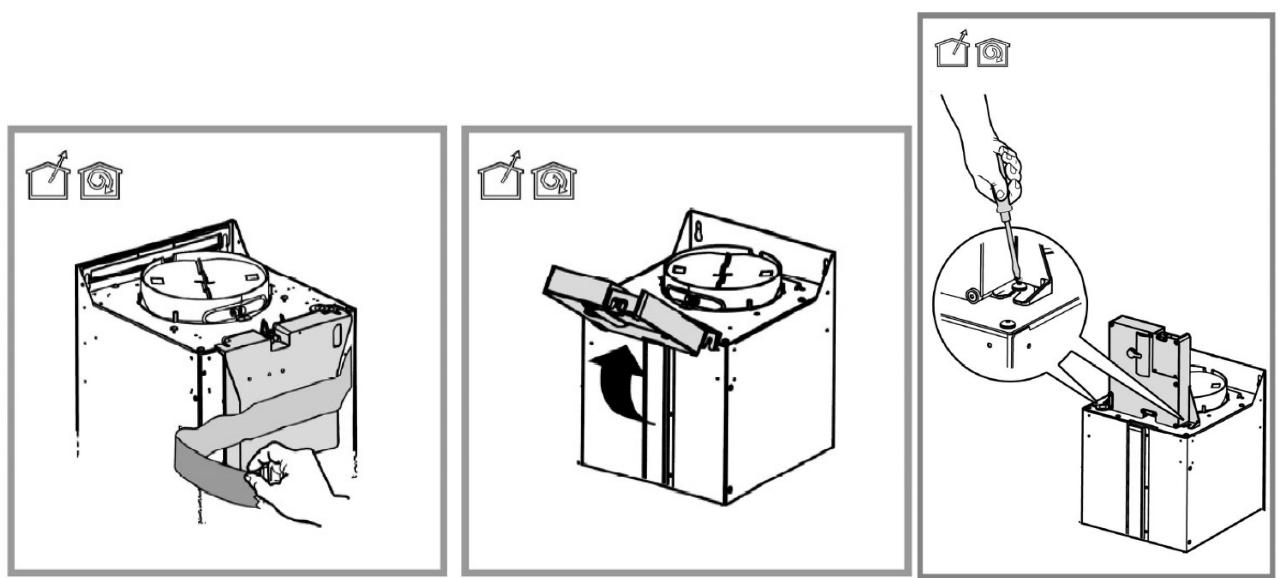

2. Detachez le boitier d'alimentation situé à l'avant de la hotte, et relevez-le puis fixez-le avec les 2 vis déjà en position sur le dessus de la hotte. Serrez les vis.

1. Installee une gaine (non fournie) de la bonne dimension.

1. Étirez puis fixez la gaine au conduit de recyclage, ou reliez-la à l'évacuation extérieure. Dans le cas d'une évacuation extérieure, vous pouze placer la valve anti-retour avant de positionner la gaine : cela évitera les retours d'air.

1. Si vous souhaitez installer des filtres à charbon (non fournis) pour utiliser de la hotte en mode recyclage, suivez les illustrations ci-dessous. Veillez à bien remettre les filtres àGRAisse en position aprèsoir installé les filtres à charbon.

Montage

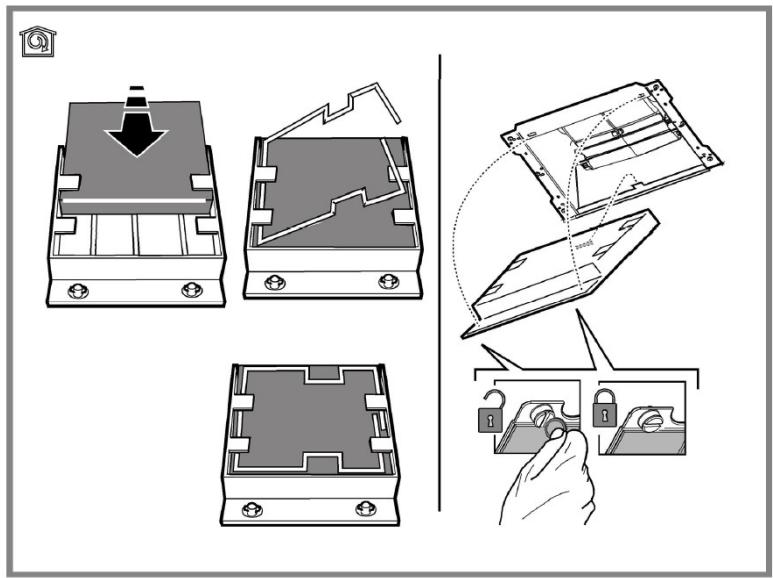

Accrochez le filtré à charbon actif d'abord à l'arrière de la languette métallique de la hotte, puis à l'avant avec les deux pommeaux.

Démontage

Enlevez le filtré à charbon actif en tournant de 90^ les pommeaux qui le fixent à la hotte.

Branchement électrique

Pour votre sécurité, demandez à un technicien qualifié d'effectuer l'installation électrique de votre hotte.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le cable d'alimentation soit monté correctement.

UTILISATION

Évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention! La gaine d'évacuation et le collier de fixation ne sont pas fournis et doivent être achetés à part.

Le diamètre de la gaine d'évacuation doit être égal à celui de la bride de raccord.

Sur la partie horizontal, la gaine doit être légèrement inclinée vers le haut (10° environ) de façon à convoyer plus facilement l'air vers l'extérieur.

Attention! Si la hotte est équipée d'un filtré à charbon, ce dernier doit être enlevé.

Reliez la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air de la gaine (collier et bride de raccord). L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Utilisez une gaine de la longueur strictement nécessaire.
- Les coudes de la gaine doivent être en nombre minime (angle maxi du coude: 90^ ).
- Évitez les variations excessives de section de gaine.
Utilisez une gaine la plus lisse possible sur sa partie interne.
- Le matériel de la gaine doit être aux normes.

Recyclage

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la piece.

Pour utiliser la hotte dans cette version, vous devez installer des filtres à charbon actif (pour plus d'informations, reportez-vous à la section Installation).

Fonctionnement

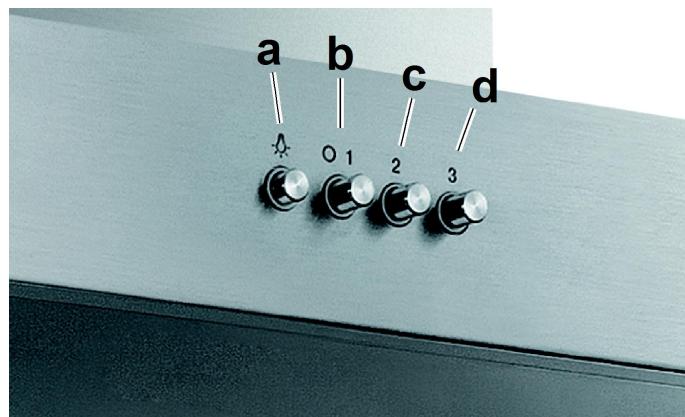

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Utilisez la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson.

a. Interrupteur luires ON/OFF.
b. Interrupteur OFF/vitesse 1
c. Sélection vitesse 2
d. Sélection vitesse 3

Note : le bouton b. correspond à la vitesse 1 mais il sert également d'interrupteur marche-arrêt. Par conséquent, il doit être enforcé si vous souhaitez sélectionner la vitesse 2 ou 3.

Conseils d'économie d'énergie

Voici quelques suggestions d'utilisation pour vous permettre de réduire l'impact environnemental de votre apparéil :

Allumez la hotte à la vitesse minimum pendant la cuisson et laissez-la fonctionner pendant quelques minutes après la fin de la cuisson. Augmentez la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utilise la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacez le(s) filtré(s) à charbon uniquement lorsque cela est nécessaire afin deMAINTER une réduction efficace des odeurs. Nettoyez les filtrés àGRAISSE lorsque cela est nécessaire afin de MAINTER un filtrage efficace des graisses.

NETTOYAGE ET ENTRETIEN

Attention! Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en enlevantla prise ou en coupant I interrupteur général de I'habitation.

L'intérieur et l'extérieur de la hotte doivent être nettoyés régulièrement (environ une fois par mois). Pour cela, utilisez un chiffon humidifié avec un détermagent liquide neutr. N'utilise pas de produit contenant des abrasifs. N'UTILISEZ PAS D'ALCOOL!

ATTENTION : Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.

Nettoyage de la surface extérieure

• Pour protégger la surface extérieure de la hotte de la corrosion pouvant apparaitre sur le long terme, voirlez à la nettoyer tous les deux mois avec de l'eau chaude et un détergent non abrasif.
  Le moteur et les autres pieces ne doivent pas enter en contact avec de I'eau.
• Les filtres à charbon ne doivent pas être exposés à la chaleur.

Nettoyage des filtres àGRAISSSE

Les filtres à graisse retiennent les particules de graisses issues de la cuisson.

Ces filtres doivent être nettoyés une fois par mois avec des déterments non agressifs, à la main ou au lave-vaisselle à faibles températures et cycle rapide.

Si vous passez un filtré àGRAISSÉ métallique au lave-vaisselle, sachez néanmoins qu'il peut se décolorer. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

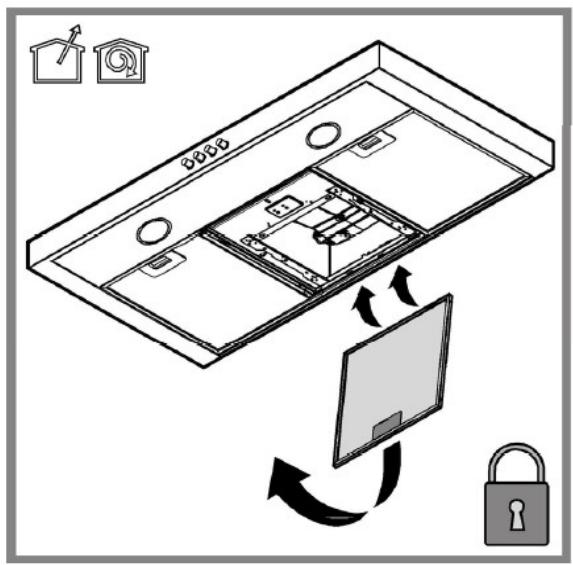

Pour démonter les filtres àGRAISE, tirez la poignée de décrochement à ressort.

Nettoyage des filtrés à charbon (en mode recyclage uniquement)

Les filtres à charbon actif retiennent les odeurs désagréables de cuisson. Il existe deux types de filtres à charbon actif : lavables et non lavables.

Filtre à charcoal actif lavable

Ce filtré peut être nettoyé tous les deux mois avec de l'eau chaude et au moyen de détergents appropriés ou au lave-vaisselle à 65^ (dans le cas de lavage au lave-vaisselle, utilisez un cycle de lavage complet sans autre vaisselle à l'intérieur).

Enlevez l'excedent d'eau en veillant à ne pas abîmer le filtr, ensuite enlevez le coussinet posé à l'intérieur du châssis en plastique et mettez-le dans le four pendant 10 minutes à 100^ pour le sécher complètement. Remplacez le coussinet tous les 3 ans et chaque fois que le filtr sera abîné.

Filtre à charbon actif NON lavable

La saturation du charbon actif se constate après unemploi plus ou moins long, selon la fréquence d'utilisation et la régulité du nettoyage des filtrés àGRAisse. Quoi qu'il en soit, il est nécessaire de changer le filtré après quatre mois d'utilisation au maximum.

IL NE PEUT PAS être nettoyé ou régénéré.

Remplacement des lampes

Débranchez l'appareil du réseau électrique.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez l'ampoule defectueuse par le même type d'ampoule : replacer l'ampoule brûlée.

Utiliser uniquement des ampoules LED de 3W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumeric "1d").

Dans l'eventualité où l'éclairage ne avait pas fonctionner, vérifier si les lampes ont été introduites et visées correctement dans leur logement, avant de contacter le service après-vente.

SPECIFICATIONS

Voici la fiche produit de votre hotte, conformément au règlement Européen No 65/2014.

Marque		Proline
Référence		BOX603SS, BOX903SS
Consommation d'énergie annuelle (AEC hotte)		85.9 kWh/an
Classe d'efficacité énergétique *		C
Efficacité fluidodynamique (FDE hotte)		16.6 %
Classe d'efficacité fluidodynamique *		D
Efficacité lumineuse (LE hotte)		12.1 lux/W
Classe d'efficacité lumineuse *		D
Efficacité de filtration des graisses		66.0 %
Classe d'efficacité de filtration des graisses *		D
Débit d'air	Vitesse minimale	240 m³/h
	Vitesse maximale	581 m³/h
Émissions acoustiques de l'air	Vitesse minimale	46 dB
	Vitesse maximale	67 dB
Consummation d'énergie en mode «arrêt» (P o)		N/A
Consummation d'énergie en mode «veille» (P s)		N/A

• A (le plus efficace) à G (le moins efficace)

MISE AU REBUT

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre apparéil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectue de la santé et de l'environnement.

Voudevezjeterceproduitetsonemballage selonleslois et lesregleslocales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local), 7j/7 et 24h/24.

Hotline Vanden Borre

Le service après-vente est joignable au [phone], du lundi élu vendredi de Bh à 18h, et le samedi de 9h à 18h.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.
