AWF 1435 - Lave-linge ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil AWF 1435 ARTHUR MARTIN au format PDF.
| Type de produit | Lave-linge frontal |
| Marque | ARTHUR MARTIN |
| Modèle | AWF 1435 |
| Dimensions (H x L x P) | 85 x 60 x 59 cm |
| Alimentation | 230 V / 50 Hz |
| Puissance maximale | 2200 W |
| Pression d'eau | 50 - 800 kPa |
| Capacité de lavage (coton) | 5,5 kg |
| Capacité de lavage (synthétiques) | 2,5 kg |
| Capacité de lavage (laine) | 2 kg |
| Capacité de lavage (soie) | 1 kg |
| Vitesse d'essorage maximale | 1400 tr/min |
| Programmes | Blanc, Couleurs, Coton AA, Quotidien, Tous textiles, Synthétiques, Délicats, Lavage à la main, Laine, Soie, Flash 30', Rinçage, Vidange, Essorage, Essorage délicat |
| Options | Prélavage, Lavage rapide, Rinçage plus, Nuit silence plus, Départ différé |
| Sécurité | Verrouillage hublot, anti-balourd, protection moteur, sécurité chauffage |

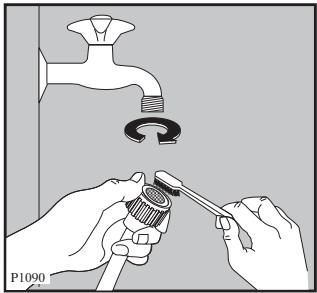

| Entretien | Nettoyage du filtre d'arrivée d'eau, nettoyage de la pompe de vidange, détartrage |
| Pièces détachées | Pièces certifiées constructeur disponibles via le service après-vente |
| Consommation énergétique (coton 60°C) | 0,93 kWh |
| Consommation d'eau (coton 60°C) | 52 litres |
| Durée du programme (coton 60°C) | 146 minutes |
FOIRE AUX QUESTIONS - AWF 1435 ARTHUR MARTIN
Questions des utilisateurs sur AWF 1435 ARTHUR MARTIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-linge au format PDF gratuitement ! Retrouvez votre notice AWF 1435 - ARTHUR MARTIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AWF 1435 de la marque ARTHUR MARTIN.
MODE D'EMPLOI AWF 1435 ARTHUR MARTIN
Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord strictement les préconisations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.
Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.
Débranchez chez la fournisseur. Neuf est un excellent service de production. Le service est courant et est général, qui est destiné à l'achat d'une commande.
Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait dégager un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.
Pendant le cycle de lavage, le hublot s'échauffe. Tenez les enfants éloignés pour éviter de se brûler.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
Sommaire
- Avertissements importants 4-5 Description de l'appareil 6 Utilisation de votre lave-linge 7-11 Comment faire un lavage 12-14 Tableau des programmes 15-17 Guide delavage 16-20
- Symboles internationaux. 20
- Entretien et nettoyage 21-22
- En cas d'anomalie de fonctionnement. 23-24 Service après-vente. 25 Garantie 25
- Caractéristiques techniques 25 Installation. 26

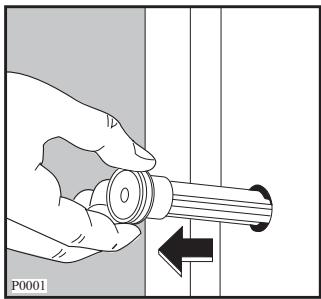

- Debridage 26

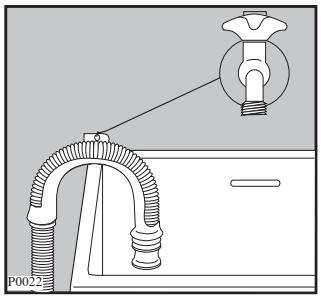

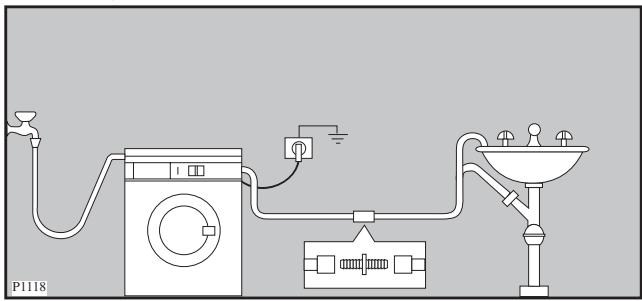

- Emplacement 26 Mise à niveau 26 Raccordement d'eau 27 Vidange d'eau 27
- Branchement électrique 27
Comment dire votre notice d'utilisation
Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.
Instructions de sécurité
Conseils et recommandations
Informations liées à la protection de l'environnement
GRATUIT: Cet appareil doit vous être livré avec un bon de réduction d'ARIEL liquide et un échantillon d'ARIEL
Installation
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".
- Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
- Cet appareil est lourd. Faites attention lors de son déplacement.

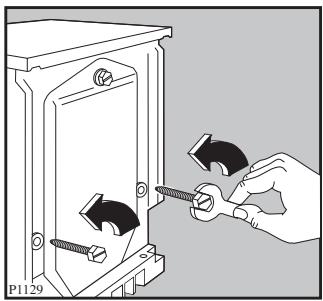

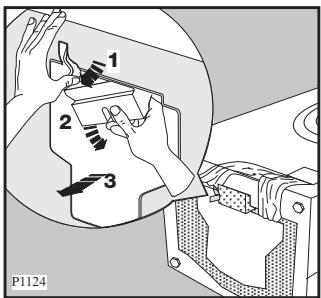

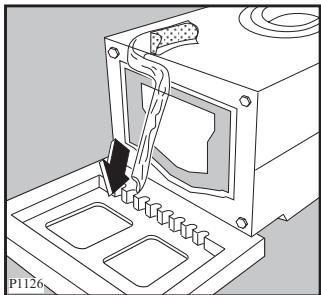

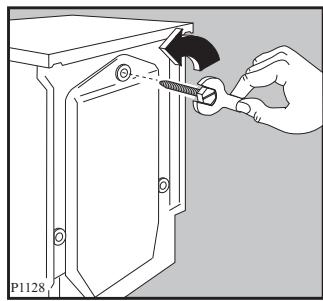

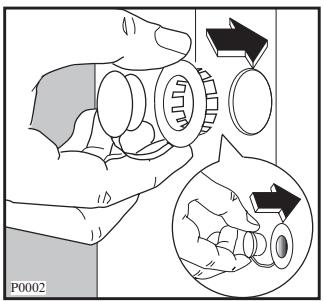

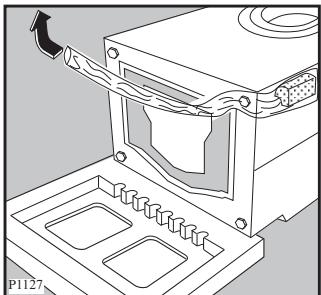

- L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins : voir rubrique
À L'ATTENTION DE L'INSTALLATEUR.
L'appareil doit être débranché lors de l'opération de débridage.
Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.
Les sécurité
- Hublot : le lave-linge ne peut fonctionner que si le hublot est fermé.
- Une sécurité électrothermique interdit l'ouverture du hublot pendant tout le fonctionnement de l'appareil.
- Moteur lavage: une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension.
- Chauffage: le chauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'accueil d'eau.
- Anti-balourd: cette sécurité permet de conserver à l'appareil une bonne stabilité pendant l'essorage final. Si la charge de linge est mal répartie (petite charge ou linge noué), le cycle de l'essorage final n'est pas effectué : le linge est simplement égoutté.
Protection de l'environnement
- Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
- Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:
- Utilisez si possible l'appareil à pleine capacité plutôt que des charges partielles (en veillant toutefois à ne pas surcharger le tambour).
- N'utilisez la fonction de prélavage que pour du linge très sale.
- Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré de salissure du linge.
- Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appare
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin ou vous avez effectué l'achat...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.
En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

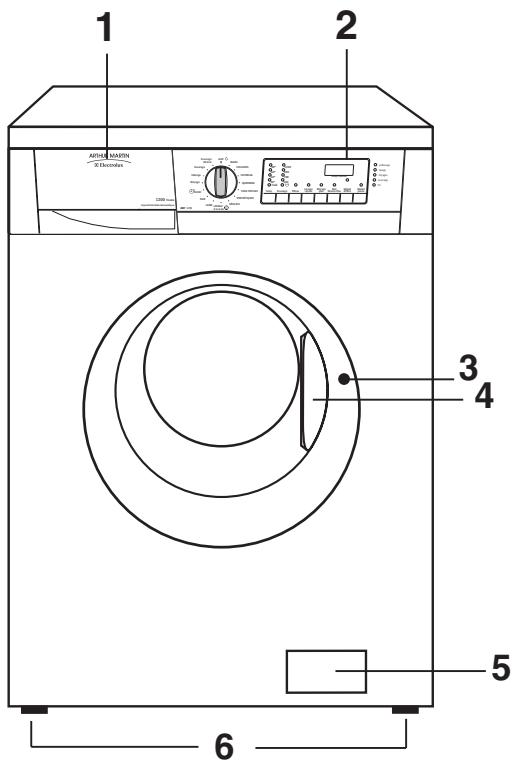

Description de l'appareil
1 Le distributeur de produits 2 Le bandeau de commandes 3 Levoyant "hublot verrouillé" 4 La poignée du hublot 5 La pompe de vidange 6 Les vérins
Levoyant "hublot verrouillé
Le hublot est verrouillé durant tout le programme. Il ne peut être ouvert qu'à certaines conditions et après l'extinction du voyant (voir page 14).

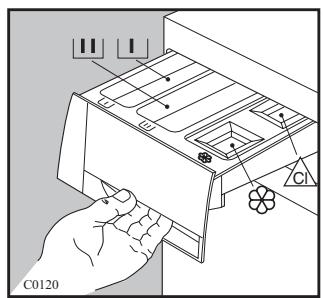

Symboles
L Prélavage Lavage Assouplissant Javellication
Attention!
Il est possible que, lors de la première utilisation du lave-linge, un zéro clignotant apparaisse sur l'écran et qu'un signal sonore se déclenche lorsque vous mettez le lave-linge sous tension. Cela est dû au fait que le lave-linge a effectué un cycle de lavage durant les tests de contrôle en usine et que le cycle, une fois terminé, n'a pas été annulé.
Le bandeau de commande
AWF 1235

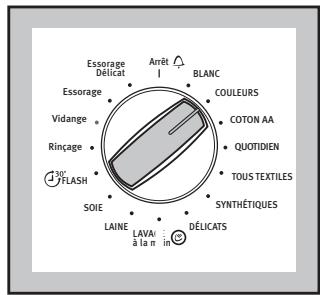

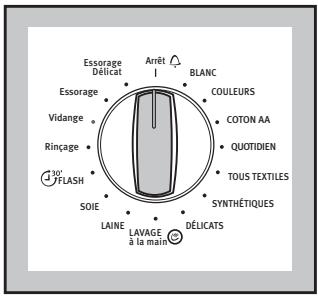

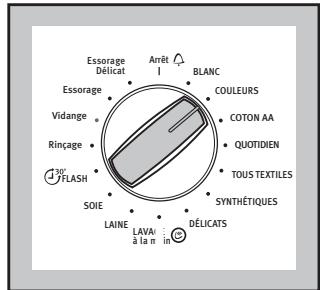

1 Le sélecteur de programmes
Cette manette est divisée en 5 secteurs :
Coton et lin (secteur vert) Synthétiques, mixtes, délicats, laine, lavage à la main, soie et Flash 30' (secteur bleu) - Programmes supplémentaires
Arrêt = Annulation de programme / Mise hors tension
Le sélecteur de programmes peut être tourné soit vers la droite soit vers la gauche.
Position "COTON AA" permettra d'obtenir la classe A aussi bien en efficacité de lavage qu'en consommation d'énergie.
À la fin du programme, le sélecteur doit être tourné sur "Arrêt".
2 Touche temperature
Appuyez une ou plusieurs fois sur cette touche pour augmenter ou diminuer la température, si vous souhaitez une valeur différente de celle qui est proposée par le lave-linge ; le voyant correspondant s'allume. La température maximum est de pour le coton, de pour les synthétiques, de pour le linge délicat, la laine et le lavage "LAVAGE à la main", de pour la soie et le programme "Flash 30".
À la position "Froid" le lave-linge lavera à froid, c'est-à-dire sans chauffer l'eau. Cette option peut être utilisée pour le linge très délicat, tel que les voilages par exemple.
3 Touche "essorage
Appuyez une ou plusieurs fois sur cette touche pour modifier la vitesse de l'essorage si vous souhaitez une valeur différente de celle qui est proposée par le lave-linge ; le voyant correspondant s'allume.
Les vitesses maximales pour les divers types de tissus sont les suivantes :
- coton : 1400 tr/min pour le modèle AWF 1435 ; 1200 tr/min pour le modèle AWF 1225
- synthétiques, laine, lavage "à la main": 900 tr/min;
- linge délicat, soie et "Flash 30": 700 tr/min.
En choisissant la fonction (arrêt cuve pleine), l'eau du dernier rinçage n'est pas évacuée à la fin du programme sélectionné pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour dès l'arrêt de l'appareil.
À la fin du programme, le voyant "hublot verrouillé" reste allumé, le voyant de la touche "Départ pause" s'éteint, les voyants "fin" et restent allumés, le hublot est bloqué et l'eau doit être vidangée.
Pour ce faire, il est possible de:
- sélectionner le programme "vidange".
L'eau est vidangée sans essorer.
- sélectionner les programmes "essorage" ou "essorage délicat".
Choisissez la vitesse de l'essorage en appuyant sur la touche "essorage" et puis appuyez sur la touche "Départ pause". L'eau est vidangée et le linge est essoré à la vitesse d'essorage sélectionnée.
Attention!
N'oubliez pas de tourner le sélecteur de programmes avant sur "Arrêt", puis sur "vidange", "essorage" et "essorage délicat".
4 Touches options
En fonction du programme, il est possible de désirer différentes fonctions.
Choisissez avant le programme désiré, puis sélectionnez les fonctions et appuyez sur la touche "départ pause".
En appuyant sur ces touches, les voyants correspondants s'allument. En appuyant de nouveau sur les touches, ils s'éteignent.
Si on a sélectionné une option incorrecte, les voyants clignotent pendant 2 secondes et l'écran affiche les lettres Err.
Ces touches permettent de choisir les fonctions :
- Prélavage (Prélav.) : si vous souhaitez effectuer un prélavage avant le lavage, désissez cette fonction (qui ne peut pas être sélectionnée pour la laine, le lavage "à la main", la soie et le programme Flash 30').
Le prélavage se termine avec un essorage bref à 650 tr/min pour les programmes coton et synthétiques, alors que pour le programme linge délicat, seule la vidange de l'eau est effectuée.
- Lavage rapide: à utiliser pour le linge peu sale (cette option ne peut pas être sélectionnée pour la laine, le lavage "à la main", la soie et le programme Flash 30'). Le temps de lavage sera réduit en fonction du tissu et des températures sélectionnées.
- Rincage plus: la machine a été conç fois nécessaire de rincer le linge avec une quantité d'eau supérieure (2 rincages).
Les rincages supplémentaires ne peuvent être effectués que pour les programmes coton, synthétiques, délicats et soie.
- Nuit Silence Plus : en choisissant cette fonction, l'eau du dernier rinçage n'est pas évacuée à la fin du programme sélectionné pour éviter le froissement du linge s'il n'est pas sorti immédiatement du tambour lors de l'arrêt de l'appareil.
Puisque le fonctionnement de l'appareil est très silencieux (aucun essorage n'est effectué même pendant le cycle de lavage), cette option peut être utilisée pour un lavage de nuit, pour profiter du tarif heures creuses.
Dans les programmes pour coton, l'appareil effectuera 3 rincages supplémentaires et 1 rincage dans les programmes synthétiques.
À la fin du cycle, le voyant correspondant à la fonction NUIT SILENCE PLUS et le voyant “hublot verrouillé” restent allumés, le voyant de la touche “départ pause” s’éteint et l’écran d’affichage visualise un zéro clignotant pour indiquer que l’eau doit être vidangée.
Pour compléter le cycle, CHOISSEZ l'une de ces possibilités:
- sélectionner le programme "vidange".
L'eau est vidangée sans essorer.
- sélectionner les programmes "essorage" et "essorage délicat".
Choisissez la vitesse de l'essorage en appuyant sur la touche "essorage" et puis appuyez sur la touche "Départ pause". L'eau est vidangée et le linge est essoré à la vitesse d'essorage sélectionnée.
Attention!
N'oubliez pas de tourner le sélecteur de programmes avant sur "Arrêt", puis sur "vidange", "essorage" et "essorage délicat".
5 Touche "départ différé
Avec cette touche, il est possible de retarder le départ du programme jusqu'à un maximum de 23 heures. Le nombre d'heures au bout desquelles vous souhaitez que le programme commence est visualisé sur l'écran pendant 3 secondes environ, puis la durée du programme préalablement sélectionné réapparaît.
Cette option doit être sélectionnée après avoir sélectionné le programme et les options et avant d'appuyer sur la touche "départ pause".
Le décompte (en heures) est visualisé sur l'écran.
Le départ différé peut être modifié à tout moment tant que vous n'avez pas appuyé sur la touche "départ pause".
Pour modifier ou annuler le départ différé, si vous\ avez déjà appuyé sur la touche "départ pause" :
- mettez le lave-linge en PAUSE en appuyant sur "départ pause";
- appuyez sur la touche "départ différé" jusqu'à ce que l'écran visualise le nouveau départ sélectionné ou;
- appuyez sur la touche "départ différé" pour l'annuler ; l'écran affichera Oh ;
- appuyez de nouveau sur la touche "Départ pause".
Attention!
Durant toute la durée différée, le hublot est bloqué (voyant du hublot allumé).
Si vousdez ouvrir le hublot, mettez d'abord le lave-linge en pause. Lorsque vous refermez le hublot, appuyez de nouveau sur la touche "Départ pause".
6 Écran d'affichage (temps restant)
L'écran affiche les informations suivantes :
Annulation du programme - Durée du programme choisi - Départ différé - Fin du programme - Sélection erronée des options - Code d'alarme - Annulation du programme
Si on a annulé un programme - le sélecteur de programmes est tourné sur la position "Arrêt" - l'écran et tous les voyants sont éteints.
- La durée du programme de lavage en heures et en minutes, qui apparaît une fois que le programme a été sélectionné (voir tableau des programmes).
Elle est calculée automatiquement en fonction de la charge maximale prévue pour chaque type de linge.
Après le départ du programme (une fois que l'on a appuyé sur la touche "Départ pause"), le temps restant s'actualise à chaque minute.
Départ différé
Si on a sélectionné cette option à l'aide de la touche correspondante (23 heures maximum), le nombre d'heures au bout desquelles vous souhaitez que le programme commence apparait sur l'écran pendant 3 secondes environ. La durée du programme s'affiche ensuite.
Une fois que vous avez appuyé sur la touche "Départ/Pause", le décompte s'actualise toutes les heures.
Fin du programme
Un zéro clignotant apparaît sur l'écran à la fin du programme (le hublot peut être ouvert).
Sélection erronée des options
Si lors de la sélection du programme de lavage vous choisissez une option non compatible avec ce programme, le code Err apparaît sur l'écran d'affichage pendant 2 secondes environ.
Code d'alarme
En cas d'anomalie de fonctionnement, un code d'alarme apparaît sur l'écran (p. ex. E20). Voir informations plus détaillées au chapitre "En cas d'anomalie de fonctionnement".
7 Touche "départ/pause
Cette touche a 2 fonctions :
- départ : une fois que vous avez sélectionné le programme et les options évventuelles, appuyez sur cette touche pour que le programme démarre. Le voyant situé au-dessus de la touche arrête de clignoter et reste allumé de manière fixe. Si un départ différé a été sélectionné avec la touche 5, le compte à rebours commence et est visualisé sur l'écran;
- pause : si vous appuyez à nouveau sur la touche, le programme en cours est interrompu. Le voyant situé au-dessus de la touche commence à clignoter. Pour faire repartir le programme, appuyez de nouveau sur cette touche.
Important!
Si vous appuyez simultanément sur les touches "Rinçage plus" et "Départ/Pause" pendant environ 4 secondes, le signal sonore à l'affichage, à la fin du cycle de lavage et en cas de sélection incorrecte, est supprimé.
8 Voyants de déroulement du programme
Lors de la sélection du programme, les voyants correspondant aux différentes phases s'allument. Quand le programme commence, seul le voyant correspondant à la phase en cours reste allumé.
À la fin du programme le voyant "fin" s'allume. Si le voyant "fin" clignote et l'écran affiche un code d'alarme, cela signifie qu'il y a une anomalie dans le fonctionnement de la machine:
- E40: 4 clignotements: hublot ouvert
- E20: 2 clignotements: difficulté de vidange.
- E10: 1 clignotement: difficulté d'arrivée d'eau
Reportez-vous au chapitre "En cas d'anomalie de fonctionnement" pour l'élimination du problème.
Rinçages
En choisissant ce programme, il est possible de rincer et essorer le linge lavé à la main. L'appareil effectuera 3 rinçages et après un essorage final à la vitesse maximum.
La vitesse d'essorage peut être réduite en appuyant sur la touche "essorage".
Vidange
Pour vidanger l'eau du dernier rinçage dans les programmes avec l'option "nuit silence plus" ou Avant, tournez le sélecteur de programmes sur "Arrêt" et puis sélectionnez le programme "vidange" et appuyez sur la touche "départ pause".
Essorage
Essorage séparé à la vitesse maximum pour le linge lavé à la main. Utilisez ce programme seulement pour le coton.
La vitesse d'essorage peut être réduite en appuyant sur la touche "essorage".
Essorage délicat
Essorage séparé à la vitesse de 700 tr/min. pour le linge lavé à la main. Utilisez ce programme pour les synthétiques, les délicats, la laine, le lavage à la main et la soie.
La vitesse d'essorage peut être réduite en appuyant sur la touche "essorage".
Flash 30
Programme complet qui peut être sélectionné avec les options suivantes:
"essorage", □, "nuit silence plus" et "départ différé".
Utilisez ce programme pour le linge peu sale ou nécessitant d'être rafraîchi.
Charge maximale 2 kg
Température du lavage 30°C
Durée du programme 30 min.
Essorage final 700 tr/min.
Arrêt
Annulation du programme en cours et mise hors tension de l'appareil.
Avant d'effectuer un premier lavage dans votre lave-linge, nous vous recommandons d'effectuer un lavage préliminaire, sans linge, pour un nettoyage éventuel du tambour et de la cuve.
- Versez une dose de lessive dans le distributeur "lavage".
- Affichez un programme à 60°C
- Enclenchez la touche "départ/pause" : le cycle de lavage commence.

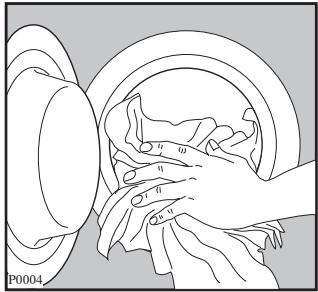

1. Chargement du linge
Ouvrez le hublot.
Introduisez les pièces de linge une à une dans le tambour après les avoir dépliées. Alternez les grandes et les petites pièces. Fermez le hublot.

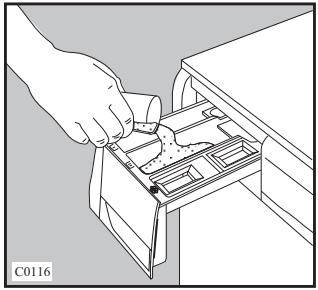

2. Dosage de la lessive

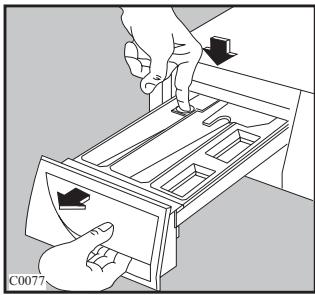

Ouvrez le distributeur de produits en le tirant vers vous jusqu'à la butée. Versez la dose de lessive nécessaire dans le bac "lavage".
Si vous avez besoin d'un programme avec l'option "prélavage", procédez de la même façon dans le compartiment correspondant.
Si vous utilisez une lessive liquide : placez la boule doseuse directement dans le tambour et choisissez un programme sans prélavage. Si vous séchez ensuite votre linge dans un sèche-linge, n'oubliez pas de retirer la boule doseuse avant d'y introduire le linge à sécher. Il est également possible de mettre directement la lessive dans le compartiment lavage du distributeur. Dans ce cas, ne faites pas de prélavage et mettez l'appareil en marche immédiatement.

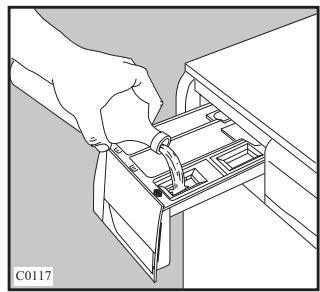

3. Dosage de l'additif
Versez éventuellement l'assouplissant dans le bac et l'eau de Javel dans le bac. Ne dépassez jamais le repère MAX. Refermez le tiroir.
4. Mise sous tension du lave-linge
Tournez le sélecteur sur la position souhaitée.
5. Choix du programme
Tournez le sélecteur sur la position souhaitée.
Les voyants des différentes phases qui composent le programme s'allument.
L'écran visualise la durée du programme.
6. Choix de la température
Appuyez une ou plusieurs fois sur la touche si vous souhaitez sélectionner une température différente de celle qui est proposée par le lave-linge ou le lavage à froid ; le voyant correspondant s'allume.
7. Choix de la vitesse d'essorage ou de la fonction
Appuyez une ou plusieurs fois sur la touche jusqu'à ce que le voyant correspondant à la vitesse choisie ou à la fonction s'allume.
Si vous choisissez la fonction , le lave-linge s'arrête, à la fin du programme, avec l'eau dans la cuve.
AWF 1235
AWF1435
8. Sélectionnez éventuelles :
- l'option PRELAVAGE et/ou
- l'option LAVAGE RAPIDE et/ou
- L'option RINCAGE PLUS
- L'option NUIT SILENCE PLUS
à l'aide des touches correspondantes en fonction du degré de salissure du linge et du type de textile.
Le(s) moyen(s) correspondant(s) s'allume(nt).
9. Sélectionnez éventuellement l'option "départ différé
Avant de faire démarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche "départ différé" pour sélectionner le nombre d'heures au bout desquelles vous souhaitez que le programme démarre. Ce nombre est visualisé sur l'écran d'affichage pendant 3 secondes, puis la durée du programme réapparaît.
10. Démarrage du programme
Appuyez sur la touche "départ pause" : le voyant correspondant arrête de clignoter, le voyant du hublot s'allume et seul le voyant de la phase en cours reste allumé.
Si vous avez sélectionné le "départ différé", le lave-linge commence le compte à rebours.
L'écran visualise la durée du programme ou le départ différé sélectionné.
11. Modification d'une option ou d'un programme en cours
Il est possible de modifier n'importe quelle option avant que le programme ne l'exécute. Avant, mettez l'appareil en pause et puis sélectionnez de nouveau les options et appuyez sur la touche "Départ pause". Si le programme est en cours, avant de procéder à une modification du programme, il faut:
- tourner le sélecteur sur "Arrêt" pour annuler le programme que la machine est en train d'effectuer;
- sélectionner le nouveau programme;
- Appuyez de nouveau sur la touche DEPART/PAUSE pour le faire démarrer.
Le lave-linge reprend le cycle depuis le début en conservant l'eau du lavage interrompu.
12. Interruption du programme
Appuyez sur la touche "départ pause", le voyant correspondant commence à clignoter. Appuyez de nouveau sur la même touche pour le faire démarrer.
13. Annulation d'un programme en cours
Pour annuler un programme en cours, tournez le sélecteur de programmes sur la position "Arrêt". Sélectionnez le nouveau programme.
14. Ouverture du hublot durant le déroulement d'un programme
Le hublot peut être ouvert, après avoir mis le lave-linge en PAUSE, à condition que :
- la machine ne soit pas en phase de chauffage;
- le niveau de l'eau ne soit pas haut;
- le tambour ne soit pas en mouvement.
Si ces conditions sont respectées, lors de la mise en PAUSE du lave-linge, le voyant du hublot s'éteindra et vous pourrez ouvrir le hublot.
S'il n'est pas possible de l'ouvrir mais que cela est absolument nécessaire, il faut mettre le lave-linge hors tension en tournant le sélecteur sur la position "Arrêt" et attendre environ 3 minutes avant d'ouvrir le hublot.
Attention au niveau et à la température de l'eau dans le lave-linge!
Le programme repartira de la phase à laquelle il a été interrompu quand vous appuierez de nouveau sur "départ pause" après la fermeture du hublot.
15. Fin du programme
Le lave-linge s'arrête automatiquement.
Si vous avez besoin des options "nuit silence plus" et , les voyants des touches correspondantes, les moyants "fin" et celui sur le hublot restent allumés pour signaler que l'eau doit être vidangée avant d'ouvrir le hublot. L'écran visualise un zéro.
Pour compléter le cycle, tournez le sélecteur sur "Arrêt" et ensuite sélectionnez le programme "vidange" ou "essorage" ou "essorage délicat" en choisissant la vitesse convenant au linge qui vient d'être lavé;
Le déverrouillage du hublot est signalé par l'extinction du voyant correspondant et par l'allumage du voyant "fin".
Tournez le sélecteur sur "Arrêt" à nouveau pour mettre le lave-linge hors tension.
Sortez le linge.
Contrôlez que le tambour soit complètement vide en le faisant tourner avec les mains. Cela permet d'éviter que le linge éventuellement oublié dans le tambour ne soit abîmé lors du lavage suivant (par exemple, il peut se rétrécir) ou ne déteigne sur d'autres tissus.
Il est conseillé de fermer le robinet de l'eau et de débrancher la prise de courant.
Laissez le hublot entrouvert pour aérer le lave-linge.
Programmes de lavage
| Type de linge et symboles sur les étiquettes | Charge maxi | Programme/ Température | Description du programme | Options possibles | Consommations* | ||
| Energie kWh | Eau litres | Durée h/min | |||||
| Blanc, par ex. draps, nappes, linge de maison | 5,5 kg | BLANC froid-90°C (COTON) | Lavage à froid-90°C3 rinchages Essorage long | Essorage/ Préavage Lavage rapide Rinchage plus Nuit silence plus | 2,1 | 56 | 2.25 |
| Couleurs, par ex. chemises, blouses, lingerie, serviettes, linge de maison | 5,5 kg | COULEURS froid-60°C (COTON) | Lavage à froid-60°C3 rinchages Essorage long | Essorage/ Préavage Lavage rapide Rinchage plus Nuit silence plus | 1,20 | 52 | 2.00 |
| Coton énergie | 5,5 kg | COTON AA** 40°-60°C | Lavage à 40°-60°C3 rinchages Essorage long | Essorage/ Préavage Rinchage plus Nuit silence plus | 0,93 | 52 | 2.26 |
| Linge de coton peu sale | 5,5 kg | QUOTIDIEN 40°C | Lavage à 40°C3 rinchages Essorage long | Essorage/ Préavage Rinchage plus Nuit silence plus | 1,04 | 52 | 2.20 |
| Synthétiques, mixtes, par ex. chemises, blouses, lingerie | 2,5 kg | TOUS TEXTILES froid-60°C | Lavage à froid-60°C3 rinchages Essorage court | Essorage/ Préavage Lavage rapide Rinchage plus Nuit silence plus | 0,45 | 54 | 1.29 |
| Synthétiques délicats | 2,5 kg | SYNTHETIQUES 40°C | Lavage à 40°C3 rinchages Essorage court | Essorage/ Préavage Rinchage plus Nuit silence plus | 0,90 | 54 | 1.30 |
- Les données reportées ici ont une valeur purement indicative et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau et de la température ambiente. Elles se réfèrent à la température la plus élevé prévue pour chaque programme. ** Le programme "COTON AA" à 60°C avec une charge normalisée de 5,5 kg est le programme de reférence pour les données containues dans l'étiquette énergie, conformément à la norme CEE 92/75. EnChoosingune tempereutde 40°C avecleprogramme"COTONAA"permettra d'obtenirla classeAaussi bien en efficacite de lavage, qu'en consommationd'énergie. La durée du programme est réajustée automatiquement au cours du programme de lavage en fonction de la quantité de linge, la quantité de produit lessiviel, de la température de l'eau...
Programmes de lavage
| Type de linge et symboles sur les étiquettes | Charge maxi | Programme/ Température | Description du programme | Options possibles | Consommations* | ||
| Energie kWh | Eau litres | Durée min | |||||
| Délicats, par ex. acrylique, viscose, polyester, laine, mixte synthétique | 2,5 kg | DELICATS froid-40°C | Lavage à froid - 40°C3 rinchages Essorage court | Essorage/ Prélavage Lavage rapide Rinchage plus Nuit silence plus | 0,50 | 55 | 1.00 |
| Linge délicat portant l'étiquet- te "lavage à la main" | 2 kg | LAVAGE à la main froid-40°C | Lavage à froid - 40°C3 rinchages Essorage court | Essorage/ Nuit silence plus | 0,35 | 55 | 56 |
| Laine, avec la marque "pure laine vierge" | 2 kg | LAINE froid-40°C | Lavage à froid - 40°C3 rinchages Essorage court | Essorage/ Nuit silence plus | 0,35 | 55 | 55 |
| Soie | 1 kg | SOIE | Lavage à 30°C3 rinchages Essorage court | Essorage/ Rinchage plus Nuit silence plus | 0,30 | 53 | 40 |
| Coton, synthétiques et délicats peu sales ou nécessitant d'être rafraîchis | 2 kg | FLASH 30' 30°C | Lavage à 30°C2 rinchages Essorage court | Essorage/ Nuit silence plus | 0,30 | 40 | 30 |
Tableau des programmes
Programmes spéciaux
| Type de linge | Charge maxi | Programme | Description du programme | Options possibles | Consommations* | ||
| Energie kWh | Eau litres | Durée min | |||||
| Coton et synthétiques lavés à la main | 5,5 kg | Rinçage | 3 rincages avec additifs Essorage long | Essorage/ Rinçage plus Nuit silence plus | 0,05 | 55 | 45 |
| Coton, synthétiques, délicats et laine lavés avec les options Nuit Silence Plus ou ☑ | 5,5 kg | Vidange | Vidange de l'eau | - | - | 2 | |
| Coton lavé à la main | 5,5 kg | Essorage | Essorage long | Essorage | - | - | 10 |
| Synthétiques, délicats et laine | 2,5 kg | Essorage délicat | Vidange et essorage délicat | Essorage | - | - | 6 |
| - | Arrêt | Annulation du programme en cours et mise hors tension | - | - | - | ||
Charges de linge maximales selon la nature des fibres
La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.
Diminuez la quantité en cas de linge très sale ou de tissus éponges.
Charge maximum
Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.
C'est pourquoi, d'une manière générale, le tambour peut être rempli:
- en totalité mais sans pression excessive pour le linge coton, lin, métis,
- à moitié de son volume pour les cotons traités et les fibres synthétiques, au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.
Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles. Nous vous donnons, à titre indicatif, les poids moyens des pièces les plus communes.
| peignoir de bain | 1200 g |
| serviette deTOILTE | 180 g |
| grand drap | 1300 g |
| drap 1 personne | 800 g |
| taie d'oreiller | 200 g |
| chemise de nuit | 180 g |
| pyjama homme | 500 g |
| pyjama enfant | 200 g |
| chemise homme | 250 g |
| chemisier | 150 g |
| torchon | 100 g |
| blouse de travail | 300 g à 600 g |
Vérification du linge
- Videz les poches.
- Fermez les fermétures à glissière et à pression.
- Enlevez les crochets des voilages ou mettez les voilages dans une housse.
- Retirez les boutons mal cousus, les épingles et les agrafes.
- Pour les protégerez, mettez les voilages dans une taie d'oreiller par exemple. Recousez ou enlevez les boutons qui ne tiennent qu'à un fil.
Le tri du linge par catégorie
Nous vous conseillons de trier le linge par catégorie :
- d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques,
- de l'autre, le linge délicat qu'il convient de traiter avec précaution.
- Pour les charges mixtes, lessives composées d'articles en fibres de différentes natures, CHOISSEZ UN PROGRAMME ET UN TEMPERATURE CONVENTANT À LA FIBRE LA PLUS FREIGLE.
- Lavez les articles "blanc" et de couleur séparément.
Pour coton, lin et chanvre comme les torchons, les serviettes, les draps, les taies d'oreiller, etc. Les fibres, blanches en général, qui peuvent être très tachées.
Pour les blancs qui ne sont pas très tachés ou pour les couleurs bien teintes, pour les synthétiques ou les coton mélangés. Tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60°C.
Pour les synthétiques délicats, la soie, l'acrylique et les articles en laine lavables en machine (voir l'étiquette d'entretien). Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

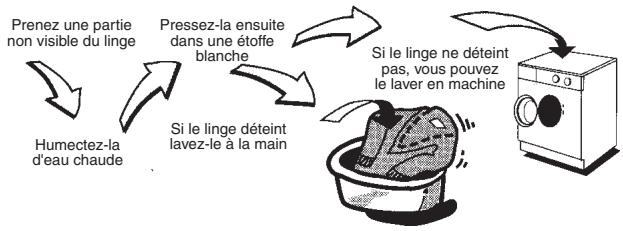

Lavage du linge couleur
Lorsqu'ils sont lavés pour la première fois, les linges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pièces de linge. Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant:
Programme laine woolmark
Le programme laine de votre lave-linge porte le sigle. Cela signifie que vous pouvez laver en toute sécurité les articles portant l'étiquette ci-contre.
Pour éviter le feu, vous devez limiter la charge à 2 kg.
Le cycle laine de cette machine à laver a été approuvé par la Woolmark pour le lavage des articles Woolmark lavables en machine, sous réserve que ces articles soient lavés conformément aux instructions mentionnées sur l'étiquette de l'article et celles indiquées par le fabricant de cette machine à laver. M9604.
Traitement des taches
Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l’extérieur de la tache vers l’intérieur, ceci afin d’éviter de faire des cerne.
Herbes. Savonnez soigneusement, TRAITEZ à l'eau de Javel diluée. Pour les lainages, l'alcool à 90°C peut donner de bons résultats.
Crayons à bille - feutre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à. Prenez soin de ne pas étaler la tache.
Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.
Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.
Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.
Cambouis-goudrons. Étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.
Rouge à lèvres. Tamponnez à l'éther s'il s'agit de lainage ou de coton ou au trichloréthylène si l'article est en soie.
Vernis à ongles. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à ongles en prenant soin de changer fréquemment le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.
Peinture. Ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.
Bougie. Grattez la cire avec une lame non coupante afin d'enlever le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.
A. choix de la lessive
Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge.
Conformez-vous aux doses et aux instructions préconisées sur les emballages.
Dosage:
La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l'eau et du degré de salissure du linge.
Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire ou si le linge est très sale ou taché, augmentez un peu les doses.
Vous obtiendrez le degré de dureté de votre eau en contactant la Compagnie de distribution d'eau de votre région ou tout autre service compétent.
Remarque:
N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécifiquement conçus pour l'utilisation dans les machines à laver. Employez des produits spécifiques pour le lavage de la laine.
Si vous utilisez une lessive liquide, il est possible de mettre directement ce produit dans le bac pour le lavage à condition de choisir un programme sans prélavage et de mettre tout de suite le lave-linge en marche. Il est également possible d'utiliser une boule doseuse (fournie par le fabricant du détergent).
Si vous séchez ensuite votre linge dans un sèche-linge, n'oubliez pas de retirer la boule doseuse. Les lessives liquides sont très indiquées pour des températures peu élevées, à savoir 30°C et 40°C, alors qu'il est conseillé d'utiliser une lessive en poudre pour les températures supérieures, de 60°C à 90°C.
Nos laboratoires qui effectuent des essais permanents sur les produits de lavage vous recommandent la lessive en poudre et liquide ARIEL.
B. assouplissant
Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.
Ne dépassez pas les doses maximales.
C. javellisation
L'emploi d'eau de Javel n'est possible qu'avec les programmes pour le coton.
Assurez-vous toutefois que le textile supporte ce Traitement. L'eau de Javel est entraînée automatiquement lors du premier rincage. Il vous suffit, avant de mettre le lave-linge en marche, de verser, dans le compartiment correspondant selon l'action désirée, de 1/4 à 1 verre d'eau de Javel à 12°chl
L'eau de Javel à chl est obtenue en versant un bercingot à chl dans un flacon d'un litre et en complétant avec de l'eau.
Ne pas dépasser les doses maximales.
Symboles internationaux pour l'entretien des textiles
La plupart des articles sont munis d'une étiquette d'entretien spécifique. Comment les traiter. Suivez scrupuleusement ces indications.
| LAVAGE NORMAL LAVAGE DELICAT | 95 Temp. maxi 95°C 95 | 60 Temp. maxi 60°C 60 | 40 Temp. maxi 40°C 40 | 30 Temp. maxi 30°C 30 | Lavage à la main | Lavage interdit |
| JAVELLISATION | Cl Chlorage dilué à froid | Chlorage interdit | ||||
| REPASSAGE | Fort 200°C maxi | Moyen 150°C maxi | Doux 110°C maxi | Ne pas repasser | ||
| NETTOYAGE A SEC | A Tous solvants | P Perchloréthylène ou essences minérales (essence F, White Spirit) | F Uniquement essences minérales (Pour linge et tissus blancs) | Ne pas nettoyer à sec | ||
| SECHAGE | Linge étendu | Linge suspendu | Sur cinte | Haute temp. Temp. modérée Séchage en tambour | Ne pas sécher en tambour | |
Détartrage de l'appareil
Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conçu pour les lave-linge, que vous pourrez vous procurer dans le commerce.
Respectez le dosage indiqué sur l'emballage.
Après chaque cycle de lavage
Nous vous recommandons de laisser le hublot entrouvert après chaque utilisation, ceci afin d'aérer la cuve et d'éviter la formation de moisissures et d'odeurs.
La carrosserie
Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement. N'utilisez jamais de produits abrasifs ou caustiques.
Le distributeur de produits
- Enlevez le tiroir de son logement comme l'indique la figure ci-dessous.
- Lavez-le sous l'eau courante.

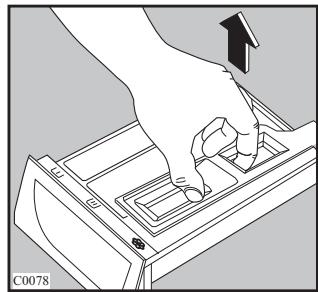

- Pour faciliter le nettoyage, la partie supérieure du bac réservé à l'additif peut être enlevée.

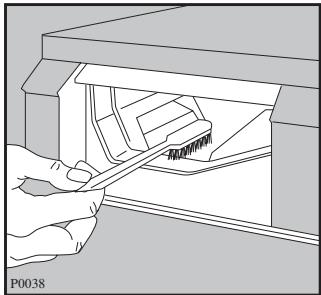

- Nettoyez le logement interne du tiroir avec une brosse à dents.
- Remettez le tiroir en place.
Le filtre du tuyau d'arrivée d'eau
Si vous remarquez que l'appareil prend plus de temps à se remplir, contrôlez que ce filtre ne soit pas obstrué.
Fermez le robinet d'arrivée d'eau.
Dévissez l'embout du tuyau du robinet.
Nettoyez le filtre avec une petite brosse.
Revissez bien l'embout du tuyau.
La pompe de vidange
La pompe doit être contrôlée régulièrement et surtout si
- l'appareil ne vidange pas et/ou n'essore pas;
- L'appareil fait un bruit inhabituel pendant la vidange du au blocage de la pompe par des objets tels que épingles de suture, pièces de monnaie, agrafes, etc.
Procédez comme suit:
- débranchez l'appareil;
- attendez que l'eau refroidisse (dans le cas d'un lavage à 60°C ou plus); ouvrez le volet de pompe;
- placez un réseau sur le sol pour recueillir l'eau qui devait eventuellement sortir de la pompe;

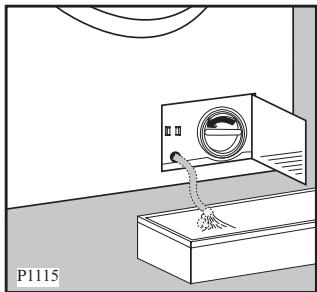

- Sortez le petit tuyau d'évacuation se trouvant à côté de la pompe, placez-le dans le récipient et enlevez le bouchon;

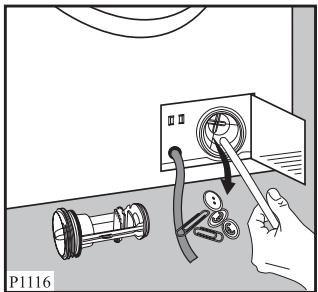

- quand l'eau ne sort plus, dévissez le couvercle de la pompe et sortez cette dernière.
- enlevez les éventuels objets bloquant la pompe en la tournant comme indiqué dans le croquis;
- bouchez à nouveau le petit tuyau d'évacuation et remettez-le à sa place;

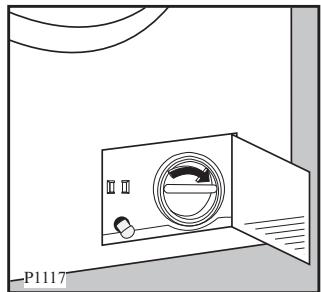

- revissez le couvercle de la pompe;
- fermez le volet.
Précautions contre le gel
Si votre appareil est exposé à une température inférieure à 0°C, prenez les précautions suivantes:
- débranchez l'appareil;
- fermez le robinet et dévissez le tuyau d'arrivée d'eau du robinet;
- placez le tuyau d'arrivée et le petit tuyau d'évacuation dans une cuvette sur le sol et laissez l'eau s'écouler;
- Révissez le tuyau d'arrivée d'eau au robinet et remettez le petit tuyau d'évacuation à sa place, après l'avoir bouché.
De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.
Pour faire fonctionner de nouveau votre appareil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0°C.
Si l'appareil ne vidange pas
Si l'appareil ne vidange pas, procédez de la manière suivante pour évacuer l'eau:
- Débranchez l'appareil.
- Fermez le robinet d'arrivée d'eau.
- Attendez que l'eau refroidisse (dans le cas d'un lavage à 60°C ou plus).
- Ouvrez le volet de pompe.
- Placez un récipient sur le sol, sortez le petit tuyau d’évacuation, placez-le dans le récipient et enlevez le bouchon. L'eau s'écoulera par gravité dans le récipient. Lorsque le récipient est plein, bouchez à nouveau le petit tuyau et videz l'eau. Répétez l'opération jusqu'à ce que l'eau cessé de sortir.
- Contrôlez la pompe comme décrit au paragraphe précédent.
- Remettez le petit tuyau d'évacuation à sa place après l'avoir bouché.
- Révissez le couvercle de la pompe et fermez le volet.
En cas d'anomalie de fonctionnement
La fabrication de votre appareil a fait l'objet de nombreuses vérifications.
Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous, avant d'appeler le service après-vente.
Pendant le fonctionnement du lave-linge, on peut voir apparaître les codes d'alarme suivants qui clignotent sur l'affichage:
- E10: Difficultés d'alimentation de l'eau E20: Difficultés de vidange E40: Hublot ouvert
Après avoir éliminé les causes éventuelles de l'anomalie, appuyez sur la touche “départ pause” pour faire redémarrer le programme interrompu. Si l'anomalie n'a pas pu être éliminée, consultez le service après-vente de votre magasin vendeur.
| Symptômes | Solutions |
| • Les résultats de lavage ne sont pas satisfaisants | Vérifiez que: • la lessive convient au lavage en machine, • il n'y a pas trop de linge, • le programme de lavage et la température sont appropriés. |
| • La machine s'accêté pendant un cycle de lavage | Vérifiez que: • la pression d'eau est suffisante, • la pompe de vidange n'est pas obstruée, • les fusibles sont en bon état et n'ont pas disjoncté, • ce n'est pas un arrêt cuve pleine d'eau (fonction "Nuit silence plus ou"). |
| • La machine ne démarre pas | Vérifiez que: • les fusibles sont en bon état, • l'appareil est correctement branché, • le hublot est correctement fermé (E40), • le départ du programme a été effectivement commandé (touche "départ pause" enclenchée). • il n'y a pas de coupure de courant. • ce n'est pas un départ différé |
| • La machine n'essore pas ou ne vidange pas | Vérifiez que: • le tuyau de vidange n'est pas bouché ou plie (E20), • la pompe de vidange n'est pas obstruée (E20), • la charge de linge est correctement répartie dans le tambour (voir paragraphe "anti-balourd") • ce n'est pas un arrêt cuve pleine d'eau (fonction "Nuit silence plus ou"). |
| • La machine ne se remplit pas | Vérifiez que: • le robinet d'accêté d'eau est ouvert et que la pression est suffisante (E10), • il n'y a pas de coupure d'eau (E10), • le hublot du lave-linge est correctement fermé (E40), • le tuyau d'accêté d'eau n'est pas plie (E10), • le filtre d'accêté d'eau n'est pas obstrué (E10). |
| • La machine vibre, est très bruyante | Vérifiez que: • l'appareil a été complètement débridé (voir paragraphe "débridage"), • l'appareil est de niveau et bien calé, • l'appareil n'est pas trop près du mur ou des meubles, • le linge est bien réparti dans le tambour, • la charge est suffisante |
| • Le cycle de lavage est beaucoup trop long | Vérifiez que: • la pression d'eau est suffisante (E10), • la pompe n'est pas obstruée (E20), • il n'y a pas eu de coupure de courant. |
| • La machine se remplit mais vidange aussiôt | Vérifiez que: • la crosse de vidange n'est pas accrochée trop bas. |
| • Vous trouvez de l'eau au cours du lave-linge | Vérifiez que: • il n'y a pas trop de lessive, • la dessive est adaptée au lavage en machine (formation excessive de mousse), • un des compartments du distributeur de produits n'est pas obstrué, • la crosse de vidange est correctement accrochée, • le couvercle de la pompe est correctement visse après son nettoyage, • le petit tuyau de vidange est bouché, • le tuyau d'acciviée d'eau est étanche. |
| • Le hublot ne s'ouvre pas | Vérifiez que: • le programme est terminé, • l'appareil n'est pas en train de chauffer l'eau, • le tambour n'est pas en mouvement, • le niveau d'eau n'est pas trop haut. En tout cas il ne sera possible d'ouvir le hublot que lorsque le voyant correspondant sera étient. |
| • On entend un bruit inhabituel | • La machine est équipée d'un moteur qui, par rapport aux moteurs traditionnels, provoque un bruit particulier. Ce moteur permet un démarriage en douceur lors de l'essorage et une grande distribution du linge dans le tambour, d'ou une plus grande stabilité de l'appareil. |
| • On ne veut pas d'eau dans le tambour | • Par soucis d'économie, les machines fabriquées selon des technologies modernes fonctionnent en utilisant moins d'eau. |
Service après-vente
En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs.
En cas d'intervention sur votre appareil, exigez du Service APRÈS-VENTE les Pièces de Rechange certifiées Constructeur.
Garantie
Conformément à la Législation en vigueur, \ votre Vendeur est tenu, lors de l'acte d'achat de votre \ appareil, de vous communiquer par écrit les \ conditions de garantie et sa mise en œuvre \ appliquées sur celui-ci.

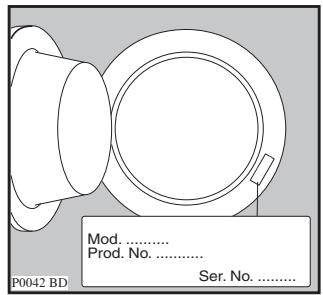

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située près du hublot (voir figure ci-dessous).
Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
CHARACTERISTIQUES TECHNIQUES
| DIMENSIONS | Hauteur | 85 cm |
| Largeur | 60 cm | |
| Profondeur | 59 cm | |
| RACCORDEMENT | Tension/Frequency | 230 V / 50 Hz |
| Puisance max. | 2200 W (10 A) | |
| PRESSION D'EAU | Minimum | 50 kPa |
| Maximum | 800 kPa | |
| CAPACITE MAXIMUM | Coton, lin | 5,5 kg de linge sec |
| Synthétiques, délicats | 2,5 kg de linge sec | |
| Laine/Lavage à la main | 2 kg de linge sec | |
| Soie | 1 kg de linge sec | |
| VITESSE D'ESSORAGE | Maximum | 1200 tr/min. (AWF 1235) |
| 1400 tr/min. (AWF 1435) | ||
| Consommations pour le lavage d'une charge maximum de 5,5 kg | 0,93 kWh | |
| de coton avec le programme COTON AA 60°: | 52 litres | |
| 146 minutes | ||
Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23 CEE du 19/02/73 (Basse tension) et modifications successives; - 89/336 CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
Débridage
Avant la première mise en marche, vous devez impérativement retirer de votre appareil les dispositifs de protection mis en place pour le transport. Suivez les instructions données ci-dessous. Conservez ces dispositifs de sécurité : ils devront être remontés en cas de futur transport de l'appareil (déménagement par exemple).
- Dévissez et ôtez les deux vis arrêtées avec une clé. Enlevez les deux goujons en plastique.
- Appuyez l'appareil sur la partie arrière et mettez entre le sol et le lave-linge une des cales en polystyrene. Veillez à ne pas écraser les tuyaux.
- Retirez le bloc en polystyrène du fond de la machine.
- Libérez les deux sachets en nylon à la partie avant de l'appareil.
- Sortez avec soin le sachet gauche en nylon, en le tirant vers la droite et vers le bas.
- Sortez avec soin le sachet droit en nylon, en le tirant vers la gauche et vers le haut.
- Retirez la base en polystyrène.
- Remettez l'appareil en place et dévissez l'autre vis. Enlevez le goujon en plastique.
- Bouchez tous les troux à l'aide des caches plastiques se trouvant dans l'enveloppe contenant la notice d'utilisation.
Emplacement
L'installation de votre appareil nécessite:
- Une alimentation électrique (voir raccordement électrique)
- Une arrivée d'eau avec branchement 20x27
- Une évacuation d'eau. Un local aéré.
Placez l'appareil sur un sol plat et dur.
Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine.
Le robinet, l'installation pour la vidange et la prise de courant doivent se trouver à proximité des tuyaux de la machine et du câble d'alimentation.
La machine ne doit pas être installée dans un local sujet au gel.
Mise à niveau

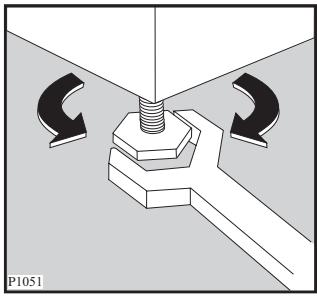

Placez l'appareil à l'endroit choisi et procédez soigneusement à la mise à niveau, en agissant sur les vérins prévus à cet effet.
Une mise à niveau correcte évite des vibrations, du bruit ou des déplacements de l'appareil durant son fonctionnement.
Assurez-vous, en outre, que pendant son fonctionnement, l'appareil ne touche pas le mur, les meubles, etc.
Raccordement d'eau
Vissez le raccord du tuyau d'alimentation LIVOO avec l'appareil sur le nez filtré du robinet d'arrivée d'eau (20x27). Vissez correctement pour éviter toute fuite.

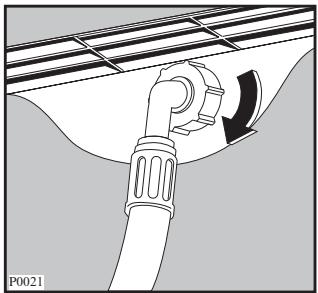

Si nécessaire, rectifiez la position du raccord du tuyau d'alimentation en dévissant la bague de serrage placée à l'arrière de l'appareil. Veillez ensuite à visser correctement la bague de serrage pour éviter toute fuite.
Si le branchement se fait sur des tuyauteries neuves ou qui n'ont pas servi depuis longtemps, il est préféable de faire couler une certaine quantité d'eau avant de mettre en place le tuyau de remplissage. De cette façon, on évitera que du sable ou de la rouille bouchent le filtre placé à l'intérieur de l'appareil.
Vidange d'eau
La crosse du tuyau de vidange peut être placée de deux manières différentes:
- Sur le bord d'un lavabo à l'aide du coude en plastique livré avec l'appareil:
Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet ou l'accrocher au mur.
- Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage éventuel. En outre, le tuyau de vidange ne devra former aucun coude.
L'inobservation de ces règles pourrait entraîner un fonctionnement anormal de votre appareil.
Pour un fonctionnement correct de l'appareil, le tuyau de vidange doit rester accroché au support en plastique se trouvant à la partie arrière, en haut.
Branchement électrique
Notre responsabilité ne saurait être engagée en cas d'incidents ou d'accidents provoqués par une mise à la terre inexistante ou défectueuse.
Cette machine ne peut être branchée qu'en 230 V monophasé 50Hz
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux réglements en vigueur.
Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.
Calibre des fusibles de lignes (un par phase) : 10 ampères.
Utilisez un socle de prise de courant importante une borne de mise à la terre, qui doit obligatoirement être raccordée conformément à la norme N. F. C. 15100 et aux prescriptions de l'E. D. F.
La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 2,5 mm² par conducteur.
Le câble d'alimentation doit être facilement accessible après l'installation de l'appareil.
