SHP6OSS - Hotte PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	PROLINE
Modèle	SHP6OSS (également SHP60SS, SHP60WH)
Alimentation	220-240 V ~ 50 Hz
Consommation d'énergie annuelle	60 kWh/an
Classe d'efficacité énergétique	D
Efficacité fluidodynamique (FDE)	3,5 % (Classe G)
Efficacité lumineuse (LE)	3,0 lux/W (Classe G)
Efficacité de filtration des graisses	76,0 % (Classe C)
Débit d'air – vitesse minimale	65 m³/h
Débit d'air – vitesse maximale	125 m³/h
Émissions acoustiques – vitesse minimale	48 dB
Émissions acoustiques – vitesse maximale	62 dB
Largeur	60 cm
Nombre de vitesses	3
Éclairage	1 ampoule halogène E14, 28 W (type bougie Ø35 mm)
Filtre à graisse	Non lavable, à remplacer régulièrement (1 mois à 2-3 fois par an)
Filtre à charbon	Fourni, à remplacer périodiquement
Modes de fonctionnement	Évacuation extérieure ou recyclage (sélecteur interne)
Distance minimum au plan de cuisson	50 cm (cuisinière électrique) / 65 cm (cuisinière à gaz ou mixte)
Utilisation	Domestique uniquement
Installation	Murale ou sous meuble, nécessite 2 personnes

FOIRE AUX QUESTIONS - SHP6OSS PROLINE

Quelle est la distance minimale entre la hotte et la cuisinière ?

Pour une cuisinière électrique, la distance minimale est de 50 cm. Pour une cuisinière à gaz ou mixte, elle est de 65 cm. Respectez impérativement ces distances pour des raisons de sécurité.

Comment installer la hotte en mode évacuation extérieure ?

Retirez la paroi métallique circulaire pré-montée, installez la bride de raccord (fixation à baïonnette + vis) fournie, puis raccordez une gaine d'évacuation de même diamètre (non fournie). Placez le sélecteur interne en position A (aspirante).

Comment installer la hotte en mode recyclage ?

Laissez la paroi métallique circulaire en place, installez le filtre à charbon fourni, et placez le sélecteur interne en position F (filtrante). Les fumées seront recyclées via la grille située au-dessus du panneau de contrôle.

Quel type d'ampoule utiliser pour l'éclairage ?

Utilisez uniquement des ampoules halogènes à bougie de Ø35 mm, douille E14, 28 W. Remplacez par le même type en cas de panne.

Comment nettoyer la hotte ?

Débranchez d'abord la hotte. Nettoyez l'intérieur et l'extérieur avec un chiffon humide et un détergent liquide neutre. N'utilisez pas de produits abrasifs ni d'alcool. Effectuez ce nettoyage environ une fois par mois.

Quand remplacer le filtre à graisse ?

Le filtre à graisse n'est pas lavable. Remplacez-le régulièrement selon l'utilisation : entre une fois par mois et 2 à 3 fois par an. Un filtre encrassé réduit l'efficacité et présente un risque d'incendie.

La hotte fait du bruit, est-ce normal ?

La hotte émet entre 48 dB (vitesse minimale) et 62 dB (vitesse maximale). Ces niveaux sonores sont normaux. Si le bruit augmente anormalement, vérifiez que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, ne jamais utiliser la hotte sans que le filtre à graisse soit monté correctement. Cela protège le moteur et réduit les risques d'incendie.

Comment remplacer une ampoule défectueuse ?

Débranchez la hotte, retirez le couvercle de l'ampoule, assurez-vous que l'ampoule est froide, puis remplacez-la par une ampoule halogène de type E14, 28 W, Ø35 mm. Revissez le couvercle et rebranchez.

Quelle est la classe énergétique de cette hotte ?

La hotte est classée D pour l'efficacité énergétique, G pour l'efficacité fluidodynamique et lumineuse, et C pour l'efficacité de filtration des graisses. Sa consommation annuelle est de 60 kWh.

MODE D'EMPLOI SHP6OSS PROLINE

Cet apparéil est destiné à un usage domestique uniquement. Toute utilisation autre que cette prévue pour cet apparéil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants sans surveillance.
Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger.
Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisant du gaz ou un autre combustible.
Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
Ne pas flamber d'aliments sous la hotte de cuisine.
ATTENTION: Les parties accessibles de cet apparéil peuvent devenir chaudes lorsqu'il est utilisé avec des apparéils de cuisson.
L'air ne doit pas etre envoye dans un conduit utilise pour evacuer les fumees d'appareils utilisant du gaz ou un autre combustible.
Les réglementations concernant l'évacuation de l'air doivent être respectées.
Lorsque la hotte de cuisine est placee au-dessus d'un appeareil a gaz, la distance minimale a respecter entre la surface support des reciponents de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine, doit etre d'au moins 65 cm.
Les détails concernant la méthode et la fréquence du nettoyage sont disponibles en page 7 dans la section "Nettoyage et entretien".

INSTRUCTIONS DE SECURITE GENÉRALES

• Lisez attentivement cette notice et conservez-la en lieu sur pour pouvoir vous y reporter ultérieurement. En cas de vente, de cession ou de déménagement, assurez-vous qu'elle reste avec le produit.
• Le constructeur décline toute responsabilité en cas d'inconvénient, dommage ou incendie provoqué à l'appareil et dû au non-respect des instructions de la présente notice.
• Portez toujours des gants de travail avant d'effectuer toute opération d'installation ou d'entretien.
• Ne raccordez pas l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
• N'effectuez aucune modification électrique ou mécanique sur le produit ou sur le conduit d'évacuation.
  N'essayez pas d'examiner les filtres pendant que la hotte est en fonctionnement.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• N'utilise pas la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocoléctrique.
  N'tutilise jamais la hotte sans que le filtrer aGRAisse ne soit monte correctement.
  N'utilise jamais la hotte comme plan de travail.
• La présence de flammes libres peut endommager les filtrres et donner lieu à des incendies, il faut donc les éviter à tout prix.
• Ne touchez pas les ampoules après avoir utilisé l'appareil, vous risquez de vous brûler.
• Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

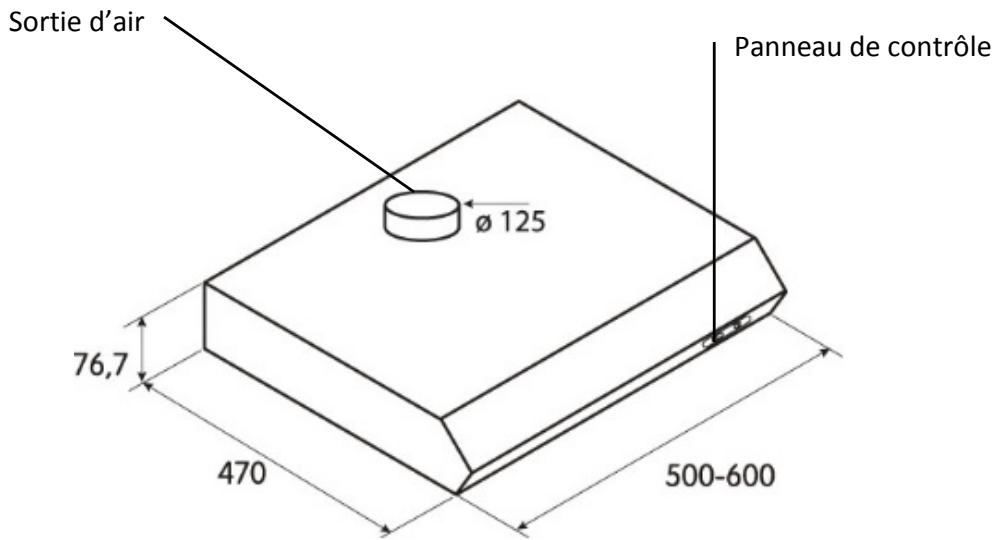

DESCRIPTION

La hotte peut etre utilise en version aspirante a evacuation exterieure, ou filtrante a recyclage interieur.

AVANT L'INSTALLATION

Avant d'instructor votre apparéil, vérifie qu'il est en parfait état. S'il est endommagé, ne poursuivez pas l'installation et contactez votre service après-vente.

Assurez-vous également que les dimensions de la hotte et de son conduit sont compatibles avec votre cuisinière et hauteur de plafond.

INSTALLATION

Cet apparéil doit impératifement être installé par 2 personnes.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Attention! Le fait de ne pas suivre les instructions de cette notice peut entrainer des risques électriques.

En cas de doute, consultez un centre après-vente agreeé ou un technicien agreeé.

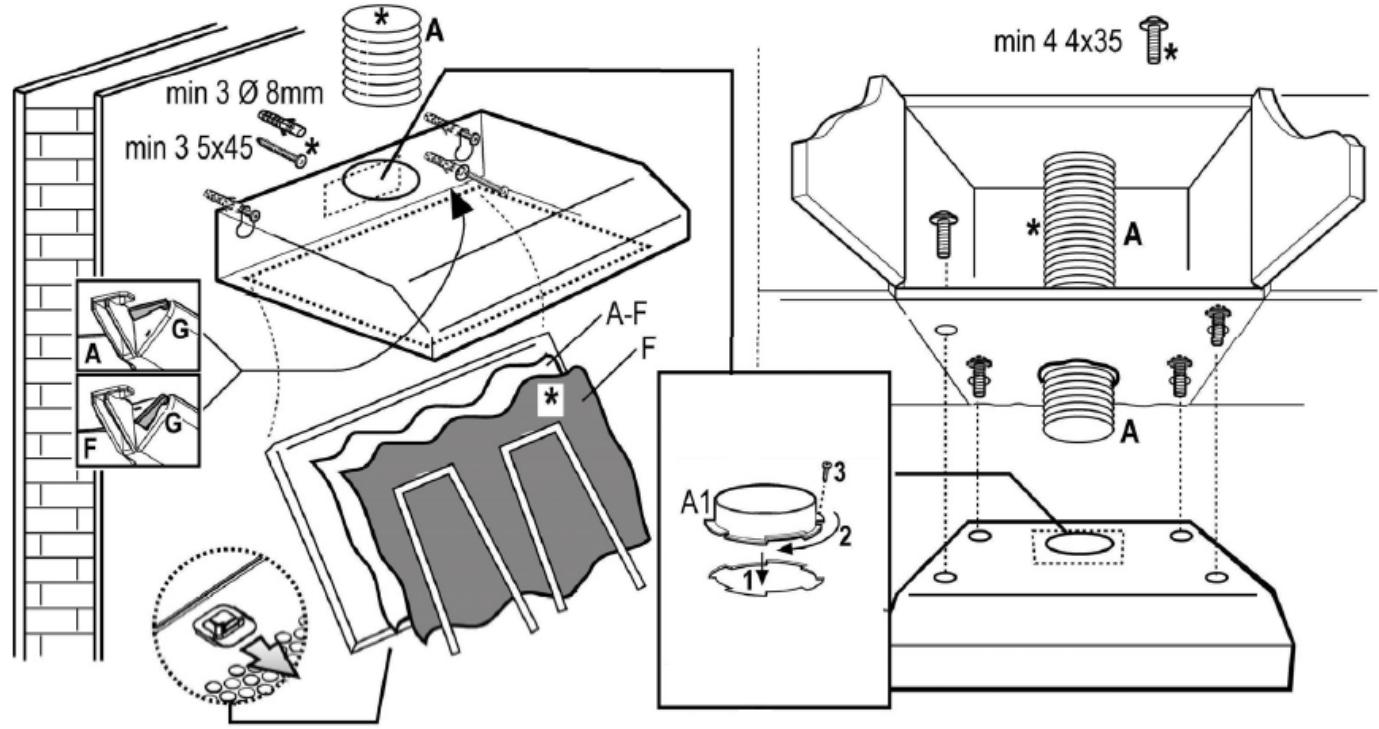

Procedure d'installation détaillée :

Cette hotte peut etre fixe directement sur le mur au-dessus de your plan de cuisson, ou bien sous un meuble. Dans les 2 cas, la procedure d'installation sera identique.

1. Prenez les mesures de votre cusinière afin de centerer la hotte au-dessus de celle-ci. Collez le gabarit d'installation et de perçage sur le mur au-dessus de votre cusinière, en prénant garde à respecter les distances minimales indiquées.

Remarque: La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cusinières electriques et de 65cm dans le cas de cusinières a gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, vous pouze en tener compte.

Attention: le gabarit est prévu pour 2 dimensions de hottes différentes, voirlez à vous aligner sur les dimensions de votre hotte (60cm).

1. Marquez sur le mur l'emplacement de 3 des 4 troughs figurant sur le gabarit (2 en haut et 1 en bas), puis percz-les en utilisant une mèche de 8mm de diamètre. Dans les troughs supérieurs, insérez les chevilles (diamètre 8mm, profondeur 40mm) et les vis (diamètre 5mm, profondeur 45mm) fournies.

1. Accrochez la hotte sur les vis supérieures que vous avez insérées. Retirez le filtré àGRAisse afin d'acceder à la vis du bas, et insérez la cheville et la vis.
2. Assurez-vous que la hotte est d'aplomb à l'aide d'un niveau, puis serrez les vis.
3. Le sélecteur [G] situé à l'intérieur de la hotte, au niveau du conduit, permet de désirir le mode d'évacuation souhaité : évacuation extérieure [position aspirante, A] ou recyclage [position filtrante, F].

Pour utiliser la hotte en évacuation extérieure, retirez la paroi métallique circulaire pré-montée et installez la bride de raccord supérieure [A1: fixation à baïnonnette + vis] fournie, ainsi qu'une gaine de la même dimension (non fournie). Contrôlez que le sélecteur [G] est en position aspirante [A].

Pour utiliser la hotte en mode recyclage, n'enlevez pas la paroi métallique circulaire prémontée. Installes un filtré à charbon (fourni) : les fumées et vapeurs seront alors recyclées au moyen d'une grille située au-dessus du panneau de contrôle. Contrôlez que le sélecteur [G] est en position filtrante [F].

Branchement électrique

Pour votre sécurité, demandez à un technician qualifié d'effectuer l'installation électrique de votre hotte.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletz toujours que le cable d'alimentation soit monté correctement.

UTILISATION

Évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention! La gaine d'évacuation et le collier de fixation ne sont pas fournis et doivent être achetés à part.

Sur la partie horizontal, la gaine doit être légèrement inclinée vers le haut (10° environ) de façon à convoyer plus facilement l'air vers l'extérieur.

Attention! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Reliez la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air de la gaine (collier et bride de raccord). L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.

Utilisez une gaine de la longueur strictement nécessaire.
- Les coudes de la gaine doivent être en nombre minime (angle maxi du coude: 90^ ).
- Évitez les variations excessives de section de gaine.
Utilisez une gaine la plus lisse possible sur sa partie interne.
- Le matériel de la gaine doit être aux normes.

Dans le cas où l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, la hotte peut être utilisée en mode recyclage : l'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous doivent installer un filtré à charbon actif (fourni).

Fonctionnement

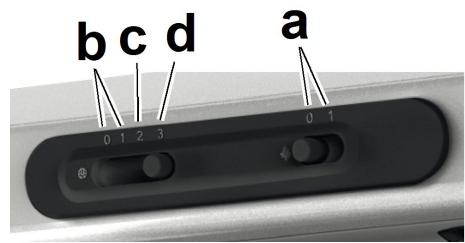

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Utilisez la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson.

a. Interrupteur lumières ON/OFF.
b. Interrupteur OFF/vitesse 1
c. Sélection vitesse 2
d. Sélection vitesse 3

Conseils d'économie d'énergie

Voici quelques suggestions d'utilisation pour vous permettre de réduire l'impact environnemental de votre apparéil :

Allumez la hotte à la vitesse minimum pendant la cuisson et laissez-la fonctionner pendant quelques minutes après la fin de la cuisson. Augmentez la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utilise les vitesse accélérées que dans les cas extrêmes.

Remplacez le filtrre à charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Remplacez le filtrre àGRAISSÉ lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses.

NETTOYAGE ET ENTRETIEN

Attention! Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de l'habitation.

L'intérieur et l'extérieur de la hotte doivent être nettoyés régulièrement (environ une fois par mois). Pour cela, utilisez un chiffon humidifié avec un dédTangent liquide neutre. N'utilise pas de produit contenant des abrasifs. N'UTILISEZ PAS D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.

Nettoyage de la surface extérieure

• Pour protégger la surface extérieure de la hotte de la corrosion pouvant apparaitre sur le long terme, voirlez à la nettoyer tous les deux mois avec de l'eau chaude et un détergent non abrasif.
• Le moteur et les autres pieces ne doivent pas entraîr en contact avec de l'eau.
• Le filtré à charbon ne doit pas être exposé à la chaleur.

Remplacement du filtré àGRAISSÉ et du filtré àcharbon

Le filtrer à graisse et le filtrer à charbon fournis sur cette hotte ne peuvent pas être nettoyés ou régénérés; ils doivent être replacés régulièrement (selon la fréquence d'utilisation de la hotte, entre une fois par mois et 2-3 fois par an).

Remplacement des lampes

Débranche l'appareil du réseau électrique. Pour acceder aux ampoules, retirez le couvercle.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez l'ampoule défectueuse par le même type d'ampoule: utilisez uniquement des ampoules halogènes à bougie Ø35mm E14 de 28W.

Dans l'eventualité où l'éclairage ne avait pas fonctionner, vérifier si les lampes ont été introduites et visées correctement dans leur logement, avant de contacter le service après-vente.

SPECIFICATIONS

Voici la fiche produit de votre hotte, conformément au règlement Européen No 65/2014.

Marque		Proline
Référence		SHP60SS, SHP60WH
Consommation d'énergie annuelle (AEC hotte)		60 kWh/an
Classe d'efficacité energétique *		D
Efficacité fluidodynamique (FDE hotte)		3,5 %
Classe d'efficacité fluidodynamique *		G
Efficacité lumineuse (LE hotte)		3,0 lux/W
Classe d'efficacité lumineuse *		G
Efficacité de filtration des graisses		76,0 %
Classe d'efficacité de filtration des graisses *		C
Débit d'air	Vitesse minimale	65 m³/h
	Vitesse maximale	125 m³/h
Émissions acoustiques de l'air	Vitesse minimale	48 dB
	Vitesse maximale	62 dB
Consommation d'énergie en mode «arrêt» (PO)		N/A
Consommation d'énergie en mode «veille» (PS)		N/A

• A (le plus efficace) à G (le moins efficace)

MISE AU REBUT

Ce symbole indique que ce produit ne peut enaucun cas etre traite comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet articleil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
