LLW 1207 - Machine à laver WESTLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	WESTLINE
Modèle	LLW 1207
Capacité de charge maximale	7 kg
Hauteur × Largeur × Profondeur	85 × 59,6 × 54 cm
Vitesse d’essorage maximale	1200 tr/min
Alimentation électrique	220-240 V / 50 Hz
Prise requise	10 A avec terre
Pression d’eau	0,1 – 1 MPa
Nombre de programmes	12 (dont coton, synthétique, laine, lavage rapide, rinçage, essorage, vidange)
Fonctions supplémentaires	Rinçage supplémentaire, Arrêt cuve pleine, Départ différé (1h/3h/5h/7h)
Verrouillage enfants	Oui, activation par appui long sur deux touches
Système de détection d’erreurs	Codes E01 à E10 (porte, niveau d’eau, pompe, etc.)
Type de chargement	Frontal (hublot)
Raccordement eau	Eau froide uniquement
Hauteur de vidange	60 à 100 cm du sol
Entretien régulier	Nettoyage des filtres, bac à produits, siphon d’assouplissant, tambour
Pays d’origine	Non spécifié

FOIRE AUX QUESTIONS - LLW 1207 WESTLINE

Que faire si la machine ne démarre pas ?

Vérifiez que la machine est branchée, que les fusibles sont en état, qu'il n'y a pas de coupure de courant, que la porte est bien fermée (vous devez entendre un clic) et que le sélecteur de programme n'est pas sur la position Arrêt (0).

Comment nettoyer le filtre de vidange ?

Débranchez la machine et fermez le robinet. Ouvrez la trappe de visite en bas à droite. Placez un récipient sous l'ouverture. Dévisser le couvercle du filtre dans le sens inverse des aiguilles d'une montre. Nettoyez le filtre et son support. Vérifiez la rotation manuelle de la pompe. Revissez le couvercle et refermez la trappe.

Pourquoi la machine ne vidange-t-elle pas ?

Vérifiez que le tuyau de vidange n'est pas plié ou bouché. Nettoyez le filtre de pompe de vidange. Assurez-vous que le linge est bien réparti dans le tambour.

Que signifie le code d'erreur E01 ?

Le code E01 indique que le hublot n'est pas correctement fermé. Fermez la porte en appuyant fort jusqu'à entendre un clic. Si le problème persiste, débranchez la machine et contactez le service après-vente.

Comment utiliser la fonction départ différé ?

Sélectionnez un programme, puis appuyez plusieurs fois sur la touche de fonction Départ différé jusqu'à ce que le voyant correspondant s'allume (1h, 3h, 5h ou 7h). Appuyez ensuite sur Départ/Pause pour lancer le compte à rebours.

Comment activer le verrouillage enfants ?

Appuyez simultanément sur les première et deuxième touches du panneau de commande pendant plus de 3 secondes. Les voyants Lavage, Rinçage et Essorage clignotent 2 secondes pour confirmer. Pour désactiver, refaites la même manipulation.

Quelle est la capacité maximale de la machine ?

La capacité de charge maximale est de 7 kg pour le linge sec. Pour les textiles délicats (laine, synthétique), ne pas dépasser 2,5 à 3,5 kg selon le programme.

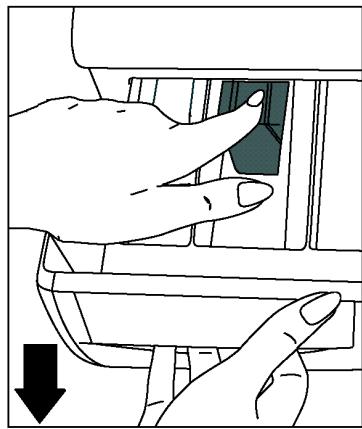

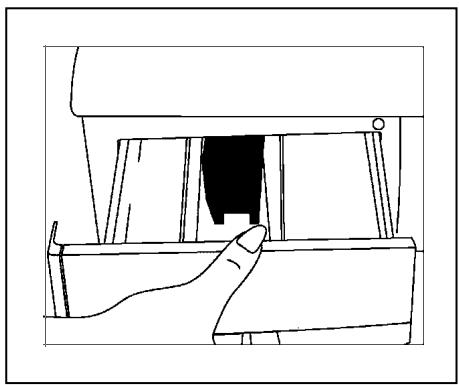

Comment entretenir le bac à produits ?

Tirez le bac à produits jusqu'à la butée, puis appuyez sur le couvercle du siphon pour le retirer complètement. Nettoyez-le à l'eau avec une brosse à dents, séchez-le et remettez-le en place. Nettoyez régulièrement le siphon d'assouplissant.

Que faire si la machine vibre excessivement ?

Vérifiez que les pieds sont réglés (desserrez l'écrou, tournez le pied, resserrez). Assurez-vous que les vis de bridage ont été retirées. Répartissez correctement le linge dans le tambour et ne dépassez pas la capacité maximale.

Comment nettoyer le tambour des taches de rouille ?

Utilisez un produit sans chlore spécial pour lave-linge. Suivez les instructions du fabricant. N'utilisez jamais d'éponges abrasives ou d'objets rugueux qui pourraient rayer le tambour.

MODE D'EMPLOI LLW 1207 WESTLINE

• Consignes de sécurité
• Recommendations

SECTION 2 : INSTALLATION

• Demontage des vis de bridage
• Réglage des pieds
  Raccordement electrique
  Raccordement du tuyau d'arrivée d'eau
  Raccordement du tuyau de vidange

SECTION 3 : SPECIFICATIONS TECHNIQUES

SECTION 4 : BANDEAU DE COMMANDE

• Touche marche/arrêt
  Voyants indicateurs de fonction
• Touches de fonction
• Manette sélecteur de vitesse d'essorage
  Manette sélecteur de programme

SECTION 5 : LAVAGE

• Préparation du lavage
• Fonctionnement de la machine
  Tableau des programmes

SECTION 6 : ENTRETIEN ET NETTOYAGE

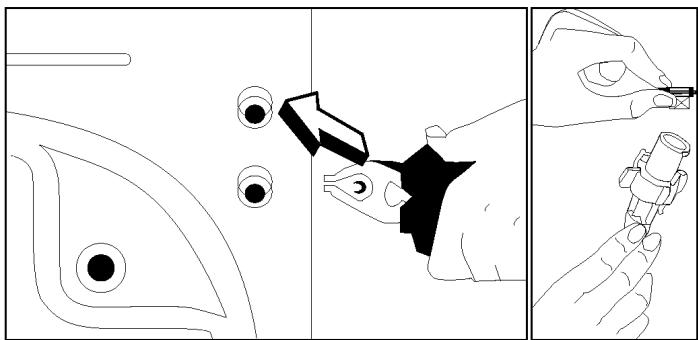

• Filtres des raccords d'arrivée d'eau
  Filtre de pompé de vidange
• Bac à produits

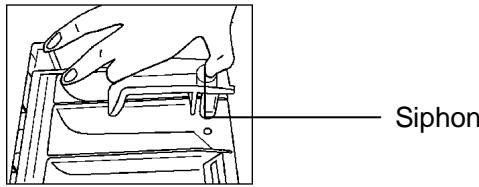

  Siphon d'assouplissant
• Carrosserie
  Tambour
• Elimination du calcaire

N'utilisez ni adaptateur multiple, ni rallonge.
N'utilisez pas de prise dont le cordon est endommagé ou fissuré.
- Si le cable électrique est endommagé, il doit impérativement être remplace par un technicien/agréé afin d'éviter tout risque d'électrocution.
- Ne retirez jamais une prise en tirant sur le cordon. Retirez la prise en la prénant avec la main.
- Ne branchez pas de prise en ayant les mains humides.
- Ne touchez jamais la machine en ayant les mains ou les pieds humides.
N'ouvre jamais le bac à produits lorsque la machine fonctionne.
- Ne forcez jamais l'ouverture de la porte lorsque la machine fonctionne.
- La machine peut atteindre des températures élevées; ne touchez pas le hublot (en cours de lavage), ni le tuyau de vidange et l'eau en cours de vidange.
- En cas de problème, débranchez d'abord la machine et fermez le robinet. Ne tentez pas de réparer la machine. Adressez-vous au service après-vente/agréé le plus proche.
- N'oubliez pas que l'emballage de votre machine peut etre dangereux pour les enfants.
- Ne laissez pas vos enfants jouer avec la machine.
- Ne laissez pas votre animal domestique s'approcher de la machine.
- Voiture machine doit uniquement etre utilisée par des adultes et conformément aux instructions de ce manuel.
- Notre machine est destinée à un usage domestique. La garantie ne s'appliquera pas en cas d'utilisation à des fins professionnelles.
- L'appareil ne soit pas être place sur un tapis qui pourrait obstruer la ventilation d'air sous l'appareil.

RECOMMANDATIONS

• Une lessive ou un assouplissant qui reste longtemps au contact de l'air sechera et collera au bac à produits. Pour éviter cet inconvenient, versez le détergent ou l'assouplissant dans le bac à produits juste avant de démarrer le lavage.
  Utilisez uniquement la fonction prélavage pour les vêtements très sales.
• Ne dépassez pas la capacité de charge maximale.

• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants inclus) dont les capacities physiques, sensorielles ou intellectuelles sont réduites ou bien manquant d'expérience et de connaissances à moins d'avoir été encadrées ou formées au niveau de l'utilisation de l' apparéil par une personne responsable de leur sécurité. Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l' apparéil.

• Si vous n'utilise pas votre machine pendant un certain temps, débranche la machine, fermez l'arrivée d'eau et laissez la porte ouverte pour laisser secher l'intérieur de la machine et prévenir ainsi la formation de mauvaises odeurs.

• Les procédures de contrôle qualité ont montré qu'une certaine quantité d'eau pouvait rester dans la machine et ne nuit en rien à son bon fonctionnement.

SECTION 2 : INSTALLATION

Avant d'utiliser votre machine à laver, vérifiez les points ci-dessous.

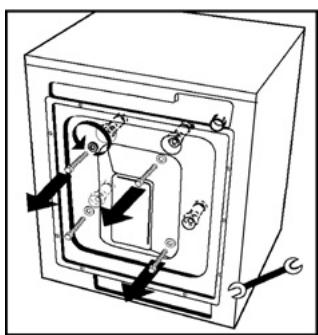

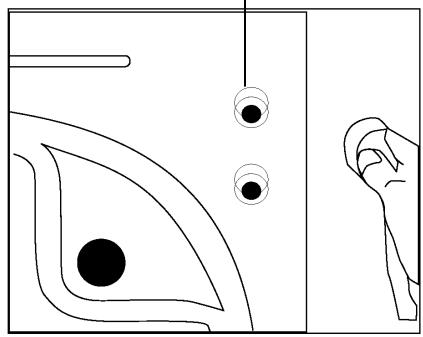

DEMONTAGE DES VIS DE BRIDAGE

• Les vis de bridage situées à l'arrière de la machine doivent être démontrées avant la mise en service de la machine.
• Dévissez les vis en tournant dans le sens inverse des aiguilles d'une montre à l'aide d'une clé appropriée. (Fig.1)
• Retirez les vis. (Fig.2) Ainsi que les ensembles complets de bridage (composé de 3 pieces comme indiqué sur la vue fig.2bis) en les faisant pivoter légrement à gauche et à droite pour les retirer de leur emplacement.
• Dans les orifices d'ou ont eté retirees les vis de bridage, inserez les vis de fermeture en plastique fournies avec les accessoires. (Fig.3)
• Conservez les vis de bridage provenant de la machine. Elles pourront être utilisées pour un transport ultérieur de la machine.

Fig. 1

Fig. 2

Fig. 3

REGLAGE DES PIEDS

• N'installez pas la machine sur un tapis ou des surfaces similaires.
• Pour un fonctionnement silencieux et sans vibration, placez la machine sur une surface plane, non glissante et solide.
  Equilibrez au moyen des pieds.
• Desserrez l'écrou de réglage en plastique (Fig.4).
• Effectuez le réglage en tournant les pieds vers le haut ou vers le bas (Fig.5)
• Une fois que la machine est équilibrée, serrez l'écrou de réglage en plastique en le tournant vers le haut.
• Ne placez jamais de cartons, de cales en bois ou déléments similaires sous la machine pour compenser des irrégularités de niveau du sol.

RACCORDEMENT ELECTRIQUE

• Voiture machine à laver fonctionne sous une tension de 220 - 240V / 50Hz.
• Le cable d'alimentation de votre machine est équipé d'une prise maise avec terre. Cette prise doit impératifement être branchée dans une prise 10 ampères avec terre. Les fusibles de la ligne d'alimentation électrique doivent également être de 10 ampères. Si vous ne disposez pas d'une installation conforme aux normes obligatoires, il faudra la faire modifier par unElectricien qualifié.
• Notre société se dégage de toute responsabilité en cas de dommages évientuels résultat d'une'utilisation sans mise à la terre.

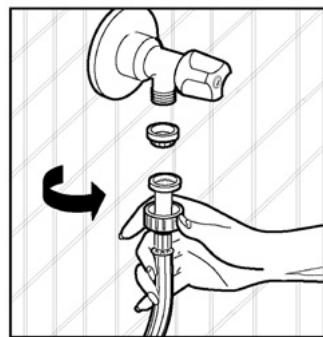

RACCORDEMENT DU TUYAU D'ARRIVEE D'EAU

• Voiture machine est prévue pour être branchée sur une arrivée d'eau froide.
• Pour éviter toute fuite au niveau des raccords, 2 joints (dont un avec filtré) sont fournis avec le tuyau.

• Branchez le raccord (coudé) du tuyau d'arrivée d'eau à l'arrête de la machine avec 1 joint (fig.6) et l'autre raccord (droit) au robinet avec le joint avec filtre (fig.7). En cas de doute, faites brancher la machine par un installerateur qualifié.

• La pression d'eau de l'ordre de 0,1-1 Mpa qui s'écoule de votre robinet permettra à votre machine de fonctionner plus efficacement (une pression de 0,1 Mpa équivaut à un début d'eau de plus de 8 litres par minute qui s'écoule d'un robinet entièrement ouvert)

• Une fois les branchements effectués, vérifie l'absence de fuites au niveau des raccords en ouvrant entièrement le robinet.
  Vérifiez que le tuyau d'arrivée d'eau n'est pas plié, fissure ou écrasé.
• Vissez le tuyau d'arrivée d'eau sur le robinet filtré 3'' / 4 .

Arrivée d'eau froide (raccord à filtré blanc)
Fig.6

Fig.7

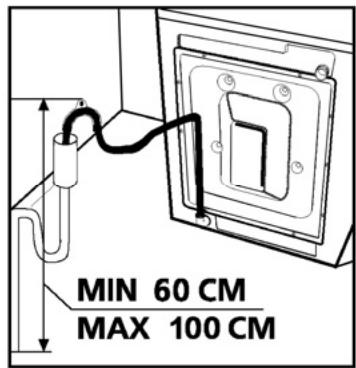

RACCORDEMENT DU TUYAU DE VIDANGE

Vérifiez que le tuyau de vidange n'est pas pié, tordu, écrasé ou étiré.
- Installez le tuyau de vidange à une hauteur d'au minimum 60 cm et d'au maximum 100 cm du sol.
- L'extrémité du tuyau de vidange (crosse de vidange) peut être directement fixée à l'évacuation d'eau (la dimension de la canalisation doit être d'au moins 4 cm, ainsi vous évitezz tout risque de siphonnage) ou à un dispositif spécial installé sur le système d'écoulement du lavabo (il doit être correctement fixé). (fig. 8)
- Ne rallongez le tuyau de vidange en ajoutant des éléments supplémentaires.

SECTION 3 : SPECIFICATIONS TECHNIQUES

Capacité de charge maximale (linge sec) (kg)	7
Hauteur x Largeur x Profondeur (cm)	85*59,6*54
Vitesse maximale d'essorage (tr/min)	1200

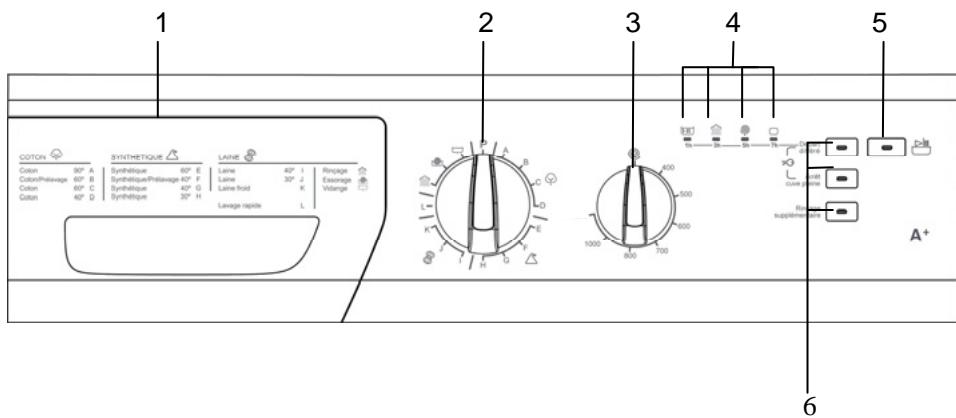

SECTION 4 : BANDEAU DE COMMANDE

1-Bac à produits
2-Sélecteur de programme
3-Sélecteur de vitesse d'essorage
4-Voyants lumineux de fonction
5-Touchedepart/pause
6-Touches de fonction

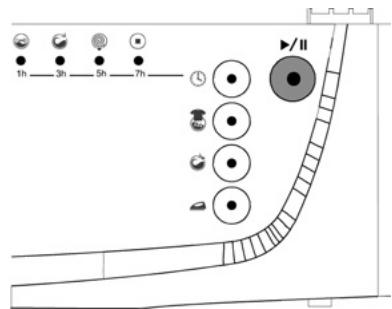

TOUCHÉ DÉPART / PAUSE

Cette touche est utilisé pour démarrer un programme sélectionné, ou pourmettre un programme en cours de marche sur pause.

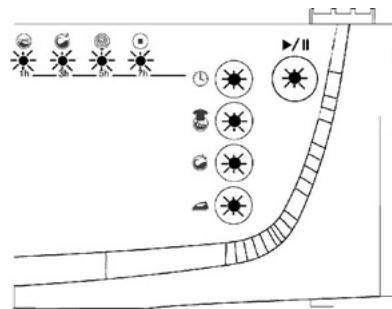

VOYANTS LUMINEUX DE FONCTION

En appuyant sur la touche départ/pause ou sur une autre touche, les voyants lumineux au-dessus des touches et du panneau de commande s'allument, et indiquent la progression des programmes. Lorsqu'un des ces voyageants est allumé, cela signifie qu'un certain programme est en cours. Levoyant est étéint lorsqu'une touche de fonction ou la touche départ/pause a été enclenchée, ou si la fonction sélectionnée a terminé son opération.

Les voyants lumineux sont également utilisés pour les codes d'erreur précisés au paragraphe 9.

TOUCHES DE FONCTION

Rinçage supplémentaire

Cette fonction vous permet de lancer un essorage supplémentaire pour tous les programmes de lavage.

Arrêt cuve pleine

Cette fonction est recommendée pour certains textiles (synthétiques 100% , laine ou rideau) qui ne sont pas sortis de la machine dés la fin du programme. Elle évite le fouissement du linge. Si vous appuyez sur cette touche, la dernière eau de crinçage n'est pas vidangée. Pour poursuivre le programme, appuyez une nouvelle fois sur la départ pause touche.

Départ différé

La fonction départ différé vous permet de régler le démarrage de votre machine avec un délai. En fonction du délai que vous choisissez pour le démarrage du programme, appuyez sur la touche de fonction jusqu'à ce que le voyant lumineux de la départ différé s'allume (1h/3h/5h/7h) sur le panneau de commande. Levoyant au-dessus de la touche de fonction va clignoter. Démarrez le programme en appuyant sur la touche départ/pause.

ATTENTION!

Si vous avez oublié deCHOISIR une fonction supplémentaire alors que le programme de lavage a déjà demarré, appuyez sur la touche de la fonction supplémentaire que vous pouze selectionner. Si levoyant lumineux audressus de la touche reste allumé, la fonction selectionnée sera lancée. Si levoyant reste allumé pendant un moment puis s'eteint, la fonction que vous avez selectionnée ne sera pas lancée.

REMARQUE : Nos produits comprennent des cartes électroniques et des touches à écran tactile. Il suffit d'appuyer légalrement sur les touches pour activer les fonctions.

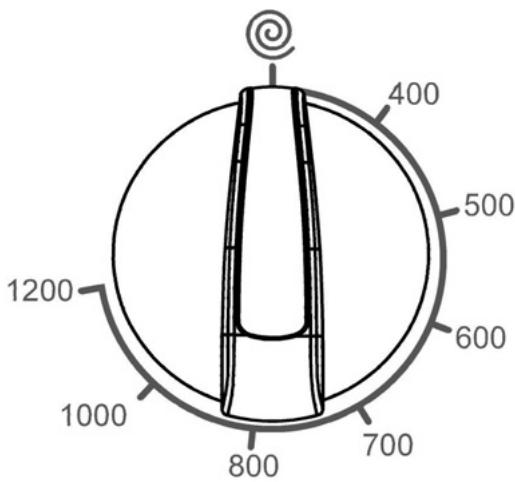

MANETTE SELECTEUR DE VITESSE D'ESSORAGE

Cette manette vous permet de régler la vitesse d'essorage de votre linge (fig.9). Si vous positionnez la manette sur la position O, il n'y aura pas d'essorage.

REMARQUE: Veillez à un essorage approprié de votre linge fragile et délicat.

Fig.9

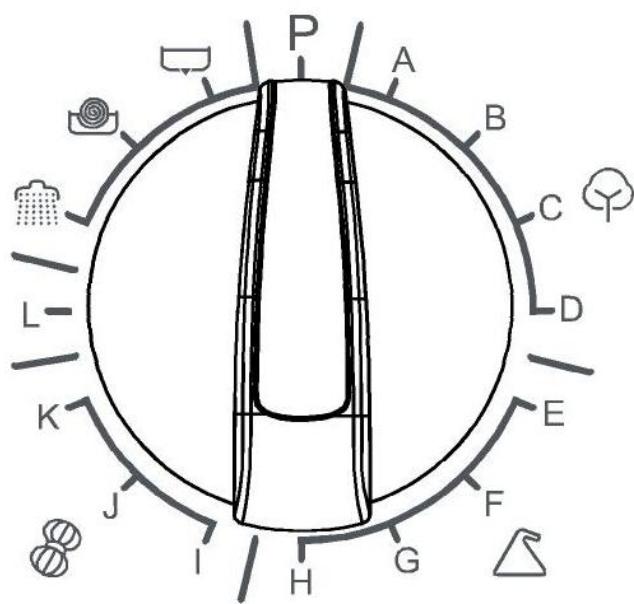

MANETTE SELECTEUR DE PROGRAMME

À l'aide du bouton « Program », vous avez la possibilité de sélectionner le programme avec lequel vous désirez laver vos vêtements. Vous pouvez régler le processus de selection du programme en tournant le bouton « Program » dans les deux sens. Vous devez prendre des précautions pour que le signe de réglage du bouton « Program » soit exactement sur le programme que vous pouze sélectionner. Lorsque vous ramenez le bouton du programme à la position P (arrêt), votre apparéil effectue une opération de vidange afin demettre un terme (annuler) au cycle dudit programme. À la fin de cette évacuation, la machine passée en mode de veille. Vous pouvez à présentselectionner un autre programme que vous souhaitez démarrer.

SECTION 5 : LAVAGE

• Branchez la machine.
  Ouvrez le robinet d'arrivee d'eau.

PREPARATION DU LAVAGE

Tri du linge

• TriezYOURlinge en fonction de sa matière (coton, synthetique,delicat, laine,etc.),destempératures delavage et du degré de salissure.
• Séparez impératifement le linge blanc du linge de couleur.
• Lavez séparément le linge de couleur neuf car il risque de déteindre au premier lavage.
• Vérifiez que les poches de vos vêtements ne contiennent aucune piece métallique.
  Fermez les fermétures à glissière et les boutons des vêtements.
• Retirez les crochets des rideaux (metalliques ou plastiques) ou placez-les dans un sac à linge fermé.
• Mettez à l'envers les pieces de linge telles que les pantalons, les tricots, t-shirts et pulls.
• Placez les petites pieces de linge telles que les chaussettes et les mouchoirs dans un sac à linge.

Jusqu'à 90 °C

Jusqu'à 60 °C

Jusqu'à 30 °C

Non lvable en machine

Chargement du linge dans la machine

Ouvrez le hublot de votre machine.
- Mettez le linge dans la machine en veillant à bien le répartir.
- Mettez chaque vêtement séparément.
- En refermant le hublot de la machine, vérifie qu'aucun vêtement n'est resté coincide entre la porte et le joint du hublot.
- Fermez soigneusement le hublot de votre machine, faute de quoi la machine ne démarrera pas le programme de lavage.

Les détergents

La quantité de lessive dépend des critères suivants :

• Notre consommation de lessive changera en fonction du degré de salissure de votre linge. Pour le linge légèrement sale, n'effectuez pas de prélavage et versez une petite quantité de détergent dans le compartment n^2 du bac à produits.
  Pour le linge très sale, Sélectionnez un programme avec prélavage, versez 1/4 de la dose de détergent dans le compartment n° 1 du bac à produits et la quantité restante dans le compartment n° 2.
  Utilisez des lessives spécialement adaptées pour machines à laver automatiques. Les doses à utiliser pour votre linge seront précisées sur l'emballage des détergents.
  La quantité de lessive consommée dépend de la durée de l'eau.
• La quantité de lessive consommée dépendra également de la quantité de linge.
• Versez votre assouplissant dans le compartmentement prévu à cet effet de votre bac à produits. Ne dépassez pas le niveau MAX sinon l'assouplissant s'écoulera dans l'eau de lavage via le siphon.
• Les assouplissants très concentrés doivent être dilués avec un peu d'eau avant de les verser dans le bac à produits. Un assouplissant très concentré bouche le siphon et empêche l'écoulement du produit.
• Vous pouvez utiliser des lessives liquides pour tous les programmes sans prélavage. Placez l'indicateur de niveau pour détergent liquide dans le second compartment du bac à produits et dosez la quantité de dessive liquide en fonction des niveaux de cet indicateur.

METTRE LA MACHINE EN MARCHE

Sélection de programmes et de fonctions

Choisissez les programmes et fonctions supplémentaires adaptés à votre linge, à l'aide des tableaux pages 18.

Touche Départ / Pause

En appuyant sur cette touche, vous pouvez démarrer le programme sélectionné oumettre un programme en cours de marche sur pause.

Lorsque le programme sélectionné démarre, le voyant lumineux au-dessus de la touche départ/pause s'allume.

Lorsque vous souhaitezmettreleprogrammeselectionne sur pause,appuyez une fois sur la touche depart/pause.Levoyant au-dessus de la touche se mettraaclignoter.Afin de remmettreleprogramme en marche a partir de ce point de pause,appuyezde nouveau sur la touche depart/pause.

Démarrer le programme

• Réglez le bouton de programme sur un programme que vous souhaitez sélectionner.

• Si le programme sélectionné est un programme de lavage, le voyant lumineux de lavage clignotera.

• Si le programme sélectionné est un programme de rinceage/essorage ou de sechage, le voyant lumineux correspondant clignotera.

• Démarrez le programme sélectionné en appuyant sur la touche départ/pause.
• Lorsque vous démarrez le programme en appuyant sur la touche départ/pause, les voyants lumineux s'allumeront, indiquant ainsi que la touche départ/pause est enclenchée et que le lavage est en marche.

Sélectionner une fonction supplémentaire

• Réglez le bouton de programme sur un programme que vous souhaitez sélectionner.

• Si le programme sélectionné est un programme de lavage, le voyant lumineux de lavage s'allumera.

• Si le programme sélectionné est un programme de rinceage/essorage ou de séchage, les voyants lumineux correspondants s'allumeront.

Pour sélectionner une fonction supplémentaire :

• Appuyez une fois sur la touche de fonction supplémentaire que vous souhaitez sélectionner.
• Si levoyant lumineux au-dessus de la touche de fonction resté allumé, cela signifie que vous avez sélectionné la fonction souhaïée.

• Si levoyant lumineux au-dessus de la touche de fonction clignote, cela signifie que vous ne pouvez pas utiliser la fonction supplémentaire avec le programme qui a eté sélectionné.
• Démarrez le programme sélectionné en appuyant sur la touche départ/pause.

• Lorsque vous démarrez le programme en appuyant sur la touche début/pause, les voyants lumineux s'allumeront, indiquant ainsi que la touche début/pause est enclenchée et que le lavage est en marche.

Annuler un programme

Si vous souhaitez qu'un programme en cours se termine plus tout :

• Appuyez sur la touche début/pause pendant 4 secondes.

• Voiture machine lancera l'opération d'essorage nécessaire pour que le programme puisse se terminer, et le programme s'arrête ensuite.
  Levoyant de fin de programme restera allumé.
• Vous pouvez maintainant sélectionner un autre programme si vous le souhaitez.

A la fin du programme

• Voiture machine s'arrête automatiquement lorsque le programme seLECTIONné s'est arrêté.

Levoyant de fin de programme s'allumera.
- Réglez le bouton de programme sur la position P (arrêt).
Le verrou du hublot de votre machine se déclenchera automatiquement, environ deux minutes après la fin du programme. Vous pouvez ouvrir le hublot et sortir le linge en tirant la poignée du hublot vers vous.
- Àprous avoir sorti le linge, laissez le hublot ouvert afin que l'intérieur de la machine puisse sécher.
- Débranchez la machine.
Fermez le robinet d'eau.

ATTENTION!

Si une rupture de courant a lieu au cours d'une des étapes du programme de lavage et que le courant est rétabli au bout d'un moment, votre machine reprendra la programme à partir du point d'interruption. Une telle situation ne représentée aucun danger pour votre machine.

Si une rupture de courant a lieu au cours du programme de lavage le mécanisme de verrouillage du hublot se déclenchera au bout de deux minutes. S'il y a de l'eau dans la machine, vous ne devez pas ouvrir la porte, sinon l'eau risque de s'écouler. Si vous souhaitez sortir votre linge, vous pouvez vider l'eau de la machine en suivant les instructions expliquées dans le paragraph « nettoyer le filtré à pompe » pages 19 et 20.

Verrouillage enfants

Votre machine est dotée d'une fonction de Verrouillage Enfants. Cette fonction permet d'éviter que le fonctionnement d'un programme ne soit affecté lorsqu'on appuie sur un bouton pendant une opération de lavage. La fonction Verrouillage Enfants sera active après que le premier et deuxieme bouton du panneau de commande sont appuyés au même moment et pendant plus de trois secondes.

Vous pouvez remarquer l'activation de la fonction Verrouillage Enfants en vérifier le programme Lavage, Rincege, et les temoins d'essorage qui clignoteront pendant deux secondes. Pour la désaction, vous devez appuyer sur les mêmes touches pendant plus de trois secondes. Si vous appuyez sur n'importe qu'elle touche lorsque le verrouillage Enfants est actif, ladite touche ne sera pas activée et vous pourrez alors voir les fonctions Lavage, Rincege, et Temoins d'essorage clignoter pendant deux secondes pour indiquer que le verrouillage enfants est actif. Vous pouvez remarquer la désaction en vérifier le programme Témoin de fin (End lamp) qui clignotera pendant deux secondes. A la fin du programme, la fonction Verrouillage Enfants sera automatiquement désactivée.

PROGRAMME	COMPART.	TOUCHES DE FONCTION	TYPE DE LINGE	REMARQUES
A-COTON 90°	2	7	Textiles en coton et lin, moyennement sales, qui résistant aux températures élevées.	Sous-vêtements, draps, nappes, t-shirts, serviettes(max.3,5 kg)
B-COTON 60° (Avec prélavage)	1+2	7	Blancs et couleurs en coton et mixte,très sales.
C-COTON 60°	2	7	Blancs et couleurs en coton et mixte,moyennement sales.
D-COTON 40°	2	7	Blancs et couleurs en coton et mixte,moyennement sales.
E-SYNTHETIQUE 60°	2	3,5	Textiles synthétiques ou en fibres synthétiques mélangées,moyennement sales.	Chaussettes, chemisiers en nylon
F-RIDEAUX	1+2	3,5	Textiles délicats tels que le tulle et les rideaux.
G-SYNTHETIQUE 40°	2	3,5	Textiles synthétiques ou en fibres synthétiques mélangées,légèrement sales.
H-SYNTHETIQUE 30°	2	3,5	Textiles synthétiques ou en fibres synthétiques mélangées,légèrement sales.
I-LAINE 40°	2	2,5	Lainages moyennement sales.Lavage à la main et en machine.	Lainages
J-LAINE 30°	2	2,5	Lainages moyennement sales.Lavage à la main et en machine.
K-LAINE EAU FROIDE	2	2,5	Lainages très légèrement sales.Lavage à l'eau froide à la main ou en machine.
L-LAVAGE RAPIDE	2	3,5	Blancs et couleurs en coton et mixte,légèrement sales.	Sous-vêtements, draps, nappes, t-shirts, serviettes
RINCAGE	Ce programme vous permet d'effectuer un rincege supplémentaire de votre linge après le cycle de lavage. Vous pouvez utiliser ce programme pour tout type de linge (recommandé pour le linge en coton).
ESSORAGE	Ce programme vous permit de lancer un essorage supplémentaire de votre linge après lavage et convient à tout type de linge. Ce programme est recommendé pour le linge en coton.
VIDANGE	Ce programme permet de vidanger l'eau sale de votre machine après lavage. Si vous souhaitez vidanger l'eau de votre machine avant la fin du programme en cours, lancez ce programme.

La durée du programme, la consommation d'énergie et les valeurs de consommation d'eau peuvent varier en fonction du poids et du type de la charge de lavage, des fonctions extra sélectionnées, de l'eau courante, ainsi que de la température ambiente.

SECTION 6 : ENTRETIEN ET NETTOYAGE

• Débranchez votre machine.
  Fermez le robinet d'arrivée d'eau.

FILTRES DES RACCORDS D'ARRIVEE D'EAU

Cette machine est équipée de 2 filtres au niveau du tuyau d'alimentation qui empêchent les impuretés et corps étrangers de pénétrer dans la machine. L'un est situé dans le raccord côté machine et l'autre au robinet (voir page 4 et 5). Si la machine n'est pas suffisamment alimentée en eau malgré l'ouverture du robinet, nettoyez ces filtres.

• Demontez le tuyau d'arrivée d'eau.
• Retirez le filtré du raccord d'arrivée d'eau côte machine (à l'aide d'une pince) (Fig. 10) et lavez-les soigneusement à l'aide d'une brosse.
• Nettoyez le filtré du tuyau d'arrivée d'eau côté robinet en les retardant manuellement avec le joint (Fig. 11).
• Àprous avoir nettoyé les filtres, remettez-les en place de la même manière.

Fig.10
Fig.11

FILTRE DE POMPE DE VIDANGE

Le filtr de vidange protège la pompe de vidange utilisée pour évacuer l'eau sale. Il empêche les saletés diverses de venir obstruer le corps de pompe et de la bloquer. Il est recommendé de nettoyer le filtr de vidange tous les 2 à 3 mois (suivant utilisation).

Pour nettoyer le filtré de vidange :

• Débranche le cable d'alimentation électrique.
• Ouvrez la trappe de visite en tirant sur la poignée (2-A)
• Avant d'ouvrir le couvercle du filtre, mettez un recipient sous la trappe ouverte pour empêcher l'écoulement à terre de l'eau restante dans la machine.
• Desserrez le couvercle du filtre en le faisant tourner dans le sens inverse des aiguilles d'une montre et laissez couler l'eau.
• Nettoyez complètement le filtré et son support.
• Procedez à une vérification manuelle de la rotation de la pompe.
• ÀpRES nettoyage de la pompe, remettez le couvercle du filtre et vissez-le dans le sens des aiguilles d'une montre. Serrez-le correctement, mais sans forcer afin d'assurer l'étanchéité.
• N'oubliez pas que si vous ne fixez pas bien le couvercle du contrôle, il y aura fuite d'eau
• Refermez la trappe de visite.

ATTENTION!

Risque de brûlure!

Laissez refroidir l'eau à l'intérieur de la pompe avant le nettoyage.

BAC A PRODUITS

Avec le temps, les lessives peuvent causeur une formation de résidus dans le tiroir à lessive et dans la fente. Retirez le tiroir à lessive de temps en temps pour nettoyer les résidus accumulés. Pour retarder le tiroir :

Tirez le tiroir jusqu'à sa butée (fig. 14)
- Continue à tirer en appuyant sur le couvercle du siphon à l'intérieur du tiroir, et retirez le tiroir de son logement (fig. 15)
Nettoyez-le avec de l'eau et a I'aide d'une vieille brosse a dents.
- Rassemblez les résidus à l'intérieur de la fente du tiroir en veillant à ce qu'ils ne tombent pas dans la machine.
- Àprous avoir séché le tiroir correctement, remettez-le en place en effectuant la procédure inverse.

fig. 14

fig. 15

SIPHON D'ASSOUPLISSANT

Retirez le bac à produits. Enlevez le bouchon du siphon et nettoyez soigneusement les résidus d'assouplissant. Nettoyez et remettez le bouchon du siphon en place. Vérifiez qu'il est bien en place.

CARROSSEIRE

Après avoir débrancher la machine en enlevantla prise de courant, nettoyez la surface extérieure de la carrosserie de votre machine à l'eau tiède additionné d'un produit de nettoyage (non abrasif).Après rincage à l'eau propre, essuyez avec un chiffon doux et sec.

ATTENTION!

Si la machine est installée dans une piece ou la température risque d'être inférieure à 0^ , procédez comme suit en cas de non-utilisation de la machine :

• Débranchez la prise électrique de la machine.
• Fermez le robinet d'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet.
• Placez les extrémités des tuyaux de vidange et d'arrivée d'eau dans un récipient posé sur le sol (pour vider l'eau).
• Positionnez le sélecteur de programme sur « Vidange »
  Rebranche la prise électrique de la machine.
  Levoyant début deprogramme s'allumera.
• Démarrez le programme en appuyant sur la touche marche/arrêt.
• Débranchez la machine à la fin du programme (voyant fin de programme allumé).

Ce processus vidangera l'eau résiduelle qui se trouve dans votre machine et évitera la formation de glace dans la machine. Lorsque vous réutiliserez votre machine, vérifie que la température ambiente est supérieure à 0 °C.

TAMBOUR

Ne laissiez pas de pieces métalliques telles que des aiguilles, des agrafes ou des pieces de monnaie à l'intérieur de la machine. Ces pieces entraînent la formation de taches de rouille dans le tambour. Pour éliminer ces taches de rouille, utilisez un produit sans chlore et suivez les instructions du fabricant de ce produit. Ne nettoyez jamais les taches de rouille en utilisant des épONGes abrasives ou des objets rugueux similaires.

SECTION 7 : INFORMATIONS PRATIQUES

Boissons alcoolisées : Lavez la tache à l'eau froide, puis tamponnez d'un mélange de glycérine et d'eau et rincez avec un mélange d'eau et de vinaigre.

Cirage: Grattez légèrement la tache sans abîmer le tissu, frottez avec un détergent et rincez. Si la tache persiste, frottez avec 1 volume d'alcool pur (96 degrés) mélangié à 2 volumes d'eau, puis lavez à l'eau tiède.

Thé et café : Etendez la partie tachée sur un récipient et versez de l'eau aussi chaude que possible et tolérée par le tissu. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu.

Chocolat et cacao : En trempant votre linge dans de l'eau froide, frottez la tache avec du savon ou un détergent et lavez à la température maximale tolérée par votre linge. Si une tacheGRAISSSE use persististe, frottez avec de l'eau oxygénée (proportion de 3% ).

Ketchup : Grattez les taches séchéées sans abîmer le tissu, laissez tremper dans l'eau froide environ 30 minutes et lavez en frottant avec un détergent.

Graisse, oeuf : Grattez les taches séchéées et tamponnez avec une éponge ou un linge imbibé d'eau froide. Frottez avec un dédTangent, puis lavez avec de la lessive diluée.

Graisse, huiè : Epongez les résidus. Frottez la tache avec du détermagent et lavez à l'eau savonneuse tiège.

Moutarde : Tamponnez la tache avec de la glycérine. Frottez avec un détergent et lavez. Si la tache persististe, tamponnez avec de l'alcool (sur les textiles synthétiques et de couleur, utilisez un mélange d'1 volume d'alcool et de 2 volumes d'eau).

Sang : Laissez tremper votre linge dans l'eau froide environ 30 minutes. Si la tache persiste, faites-le tremper dans un mélange d'eau et d'ammoniaque (3 cuillères à soupe d'ammoniaque dans 4 litres d'eau) durant 30 minutes.

Crème, glace et lait : Laissez tremper votre linge dans l'eau froide et frottier la tache avec du dédTangent. Si la tache persiste, tamponnez le tissu avec une quantité appropriée de lessive. (N'utilisez pas de lessive pour le linge de couleur.)

Moisissure : Les taches de moisissure doivent être nettoyées aussirapidement que possible. Lavez la tache avec un détermagent. Si la tache persiste, tamponnez avec de l'eau oxygénée (proportion de 3 % -

Encre : Faites couler de l'eau froide sur la tache jusqu'à ce que l'encre soit complètement diluée. Frottez ensuite avec de l'eau citronnée et un dédTangent, attendez 5 minutes puis lavez.

Fruits : Etendez la partie tachée de votre linge sur un réseau et versez de l'eau froide sur la tache. Ne versez pas d'eau chaude. Tamponnez avec de l'eau froide et appliquez de la glycérine. Attendez 1 à 2 heures et rincez après avoir tamponné la tache avec quelques gouttes de vinaigre blanc.

Herbe : Frottez la partie tachée avec un détergent. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu. Frottez vos lainages avec de l'alcool.(Pour les lainages de couleur, un mélange d'1 volume d'alcool pur et de 2 volumes d'eau).

Peinture à l'huile : Appliquez un solvant sur la tache avant qu'elle ne sèche. Frottez avec un dédTangent et lavez.

Roussi : Si le tissu le permet, laver avec de la lessive. Pour les lainages, placez un linge imbibé d'eau oxygénée sur la tache et repassez en intercalant un linge sec entre le fer et le linge imbibé. Rincez soigneusement puis lavez.

SECTION 8 : QUE FAIRE EN CAS DE PANNE

Toutes les réparations doivent être effectuees par un service après-vente agrée. Si une réparation s'avere nécessaire ou si vous n'êtes pas en mesure de remédier au problème à l'aide des informations ci-dessous :

• Débranchez la machine.
  Fermez le robinet d'arrivée d'eau.
• Contactez le service après-vente agréé le plus proche.

PROBLEME	CAUSE EVENTUELLE	POUR Y REMEDIER
Votre machine ne démarre pas.	Elle est débranchée.	Branchez la machine.
	Les fusibles sont défectueux.	Changez les fusibles.
	Il y a une panne de courant.	Vérifiez s'il y a du courant.
	You n'avez pas appuyé sur la touche marche/arrêt.	Appuyez sur la touche marche/arrêt.
	Le.selecteur de programme est positionné sur O (arrêt).	Positionné le sélectionur de programme sur le programme de votrechoix.
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devezentendre le cigl.
Votre machine ne se remplit pas d'eau.	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'eau.
	Le tuyau d'arrivée d'eau est plié.	Vérifiez le tuyau d'arrivée d'eau.
	Le tuyau d'arrivée d'eau est bouché.	Nettoyez les filtres du tuyau d'arrivée d'eau. (*)
	Les filtres du raccord d'arrivée d'eau sont bouchés.	Nettoyez les filtres du raccord d'arrivée d'eau. (*)
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devezentendre le cigl.
Votre machine ne vidange pas.	Le tuyau de vidange est bouché ou plié.	Vérifiez le tuyau de vidange.
	Le filtré de pompe est bouché.	Nettoyez le pompe de filtré de vidange. (*)
	Le linge est mal réparti à l'intérieur de la machine.	Répartissezcorrectement le linge à l'intérieur de la machine.
Votre machine vibre.	Les pieds de la machine ne sont pas réglicés.	Réglez les pieds. (*)
	Les vis de bridage ne sont pas retirées.	Retirez les vis de bridage. (*)

() Voir la section sur l'entretien et le nettoyage de la machine.
(^*) Voir la section concernant l'installation de la machine.

PROBLEME	CAUSE EVENTUELLE	POUR Y REMEDIER
Votre machine vibre.	La machine contient une petite quantité de linge.	Cela n'empêche pas la machine de fonctionner.
	Une quantité excessive de linge a été chargée dans la machine ou le linge est mal réparti.	Ne dépassez pas la quantité recommendée de linge et répartissez correctement le linge dans la machine.
	La machine touche un objet dur.	Evitez que la machine ne touche un mur ou des meubles.
Formation excessive de mousse dans le bac à produits.	You'veAzisetoupé trop de lessive.	Appuyez sur la touche marche/arrêt. Pour arrêtier la formation de mousse, diluez une cuillère à soupe d'assouplissant dans 1⁄2 litre d'eau et versez le mélange dans le bac à produits. Attendez 5 à 10 minutes et appuyez sur la touche marche/arrêt. Veillez à utiliser la quantité appropriée de lessive lors du prochain lavage.
	Youn'vez pasutilisé la lessive qui convient.	Utilisez uniquement les lessives destinées aux machines entièrement automatiques.
Les résultats de lavage ne sont pas satisfaisants.	Votrelinge est trop sale pour le programme que vous avez sélectionné.	Sélectionnez un programme approprié. (voir Tableau 1)
	La quantité de détergent utilisée n'est pas suffisante.	Utilisez une quantité plus importante de lessive en fonction du linge.
Les résultats de lavage ne sont pas satisfaisants.	Une quantité de linge supérieure à la capacité maximale a été chargée dans la machine.	Ne dépassez pas la capacité de charge maximale de la machine.
	Votre eau est peut-être dure.	Utilisez la quantité de lessive indiquée par le fabricant.
	Le linge est mal réparti dans la machine.	Répartissez correctement le linge dans la machine.
La machine vidange dés qu'elle est remplie.	L'extrémité du tuyau de vidange est trop BASSE par rapport à la machine.	Placez le tuyau de vidange à une hauteur appropriée. (*)
Youn ne voyagez pas d'eau dans le tambour durant le lavage.	Ce n'est pas une panne. L'eau se trouve dans la partie inférieure du tambour.	-
Le linge présente des traces de détergent.	Les résidus de certains détergents non dissous dans l'eau peuvent adhérer au linge et former des taches blanches.	Positionné le sélecteur de programme sur "Rinçage" et lancez un rinzage supplémentaire ou éliminez les taches après séchage à l'aide d'une Brosse. Mettez moins de lessive au prochain lavage.
Le linge présente des taches grises.	Ces taches peuvent être dues à de l'huile, de la crème ou de la pommade.	Lors du prochain lavage, utilisez la quantité maximal de dessive mentionnée par le fabricant de détergent.

(^**) Voir la section concernant l'installation de la machine.

PROBLEM	CAUSE EVENTUELLE	POUR Y REMEDIER
L'essorage ne démarre pas ou démarre tardivement.	Ce n'est pas une panne. Le système de contrôle de la répartition de charge est peut-être en cours.	Le système de contrôle de la répartition de charge procédera à une répartition plus équilibrée de votre linge. Dès que la répartition sera effectué, l'essorage sera démarré. Lors du prochain lavage, voirlez à bien répartir votre linge dans la machine.

SECTION 9:SYSTEME AUTOMATIQUE DE DETECTION DES ERREURS

Votre machine est équipée de systèmes de contrôle permanent du processus de lavage qui prendront les précautions nécessaires et vous avertiront en cas de problème.

CODE D'ERREUR	VOYANT INDICATEUR D'ERREUR	ERREUR PROBABLE	MESURE À PRENDRE
E01	Les voyants 1 et 2 clignotent.	Le hublot n'est pas correctement fermé.	Fermez le hublot correctement de manière à entendre un cig. Si le problème persiste, eteignez la machine, débranche-la, et contactez le service agréé le plus proche.
E02	Les voyants 1 et 3 clignotent.	Le niveau d'eau de votre machine est bas. La pression de votre alimentation d'eau est basse ou bloquée.	Tournez le robinet jusqu'àu bout. Vérifiez si l'eau a été coupée. Si le problème persiste, la machine s'arrêtea automaquemen t au bout d'un moment.
E03	Les voyants 1 et 4 clignotent.	La pompe est défaillante ou le filtré à pompe est bloqué.	Nettoyez le filtré à pompe. Si le problème persiste, contactez le service agréé le plus proche. (*)
E04	Les voyants 2 et 3 clignotent.	Il y a une quantité d'eau excessive dans votre machine.	Votre machine videra automatiquemen t l'eau. Une fois la vidange d'eau terminée, éteignez la machine, débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.

CODE D'ERREUR	VOYANT INDICATEUR D'ERREUR	ERREUR PROBABLE	MESURE À PRENDRE
E05 1h 3h 5h 7h	Les voyants 2 et 4 clignotent.	Le chauffage de la machine ou le capteur de chaleur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E06 1h 3h 5h 7h	Les voyants 3 et 4 clignotent.	Le moteur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E07 1h 3h 5h 7h	Les voyants 1,2 et 3 clignotent.	La carte électronique est défaillante.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E08 1h 3h 5h 7h	Les voyants 2,3 et 4 clignotent.	Le moteur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E09	Les voyants 1,2 et 4 clignotent.	La tension de réseau est trop élevée ou trop faible.	Si la tension de réseau est plus faible que 150V ou plus élevé que 260V, votre machine s'arrêtea automaquemen t. Lorsque la tension de réseau est rétable, la machine se remet en marche.
E10	Les voyants 1,3 et 4 clignotent.	Erreur de communicati on.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.

SECTION 10 : SYMBOLES INTERNATIONALAUX TEXTILES

40°
Température de lavage	Lavage interdit (lavage à la main)	Repassage doux	Repassage moyen

Repassage fort	Repassage interdit	Pas de séchage en tambour	Séchage étendu

III	-	×	Cl
Sans repassage	Séchage à plat	Javel interdit	Chlorage

F	P	A
Symboles de nettoyage à sec. Les lettres indiquent le type de solvant à utiliser. Le linge portant ces symboles ne doit pas être lavé en machine, sauf mention contraire apposée sur l'étiquette

Cet apparéilporte le symbole du recyclage conformément à la DirectiveEuropéenne2002/96/CE concernant les Déchets d'Equipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole presente sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en�除cun cas etre traité comme dechet menager. Il doit par consequent etre remis a un centre de collecte des dechets chargedu recyclage des equipments electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet articleil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
