MODE D'EMPLOI SHC621WF1 SAUTER

• Utilisation en version évacuation _____________________________
• Utilisation en version recyclage ______________________________
• Raccordement électrique ___________________________________

• Nettoyage des filtres à graisse ______________________________

1 / A L’ATTENTION DE L’UTILISATEUR

- Le fonctionnement au dessus d'un foyer à combustible (bois, charbon…) n'est pas autorisé. - N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique). - Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l’évolution technique. - Afin de retrouver aisément à l’avenir les références de votre appareil, nous vous conseillons de les noter en page “Service AprèsVente et Relations Consommateurs”. (Cette page vous explique également où les trouver sur votre appareil). Important Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

• CONSIGNES DE SÉCURITÉ - Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. - Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. - A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. - Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. - Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. - Les réparations doivent être exclusivement effectuées par un spécialiste agréé. - Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. - Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion. - Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil). - Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu. - Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie. Attention Dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.

• RESPECT DE L’ENVIRONNEMENT - Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet. - Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/ CE sur les déchets d’équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. - Nous vous remercions pour votre collaboration à la protection de l’environnement. Attention L’installation est réservée aux installateurs et techniciens qualifiés. Attention Avant la première utilisation du filtre cassette, retirez le film de protection.

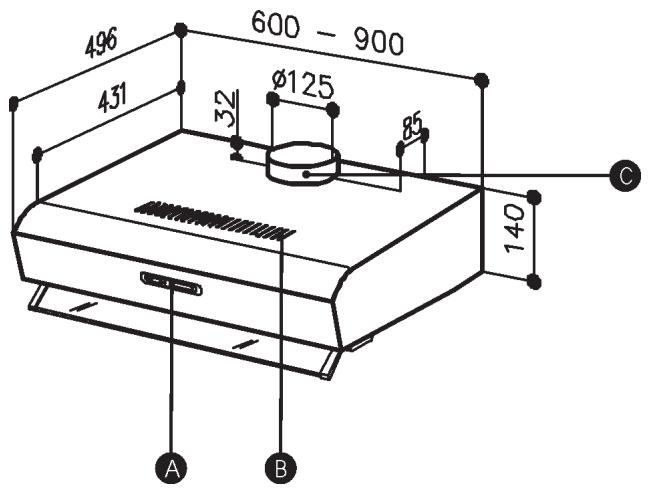

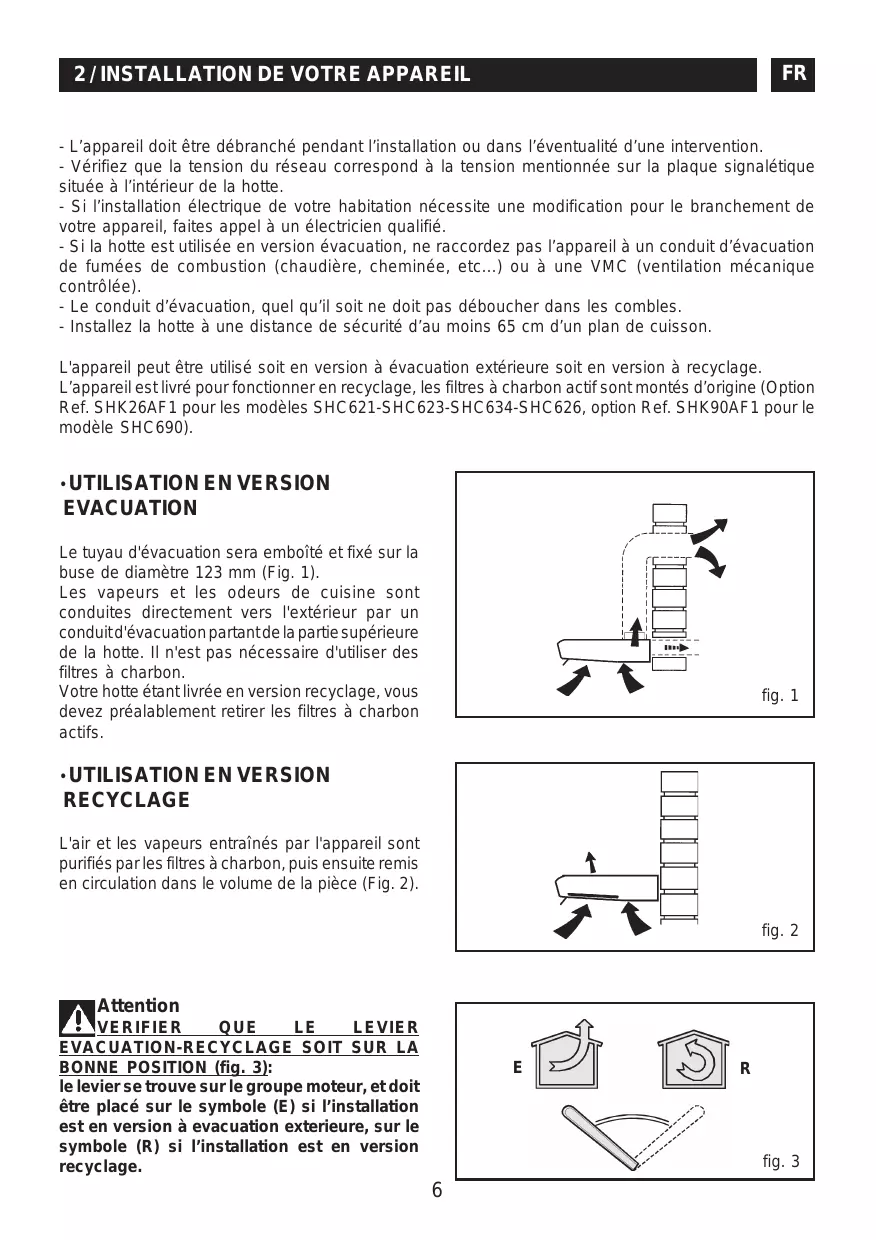

2 / INSTALLATION DE VOTRE APPAREIL

- L’appareil doit être débranché pendant l’installation ou dans l’éventualité d’une intervention. - Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l’intérieur de la hotte. - Si l’installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. - Si la hotte est utilisée en version évacuation, ne raccordez pas l’appareil à un conduit d’évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée). - Le conduit d’évacuation, quel qu’il soit ne doit pas déboucher dans les combles. - Installez la hotte à une distance de sécurité d’au moins 65 cm d’un plan de cuisson. L'appareil peut être utilisé soit en version à évacuation extérieure soit en version à recyclage. L’appareil est livré pour fonctionner en recyclage, les filtres à charbon actif sont montés d’origine (Option Ref. SHK26AF1 pour les modèles SHC621-SHC623-SHC634-SHC626, option Ref. SHK90AF1 pour le modèle SHC690).

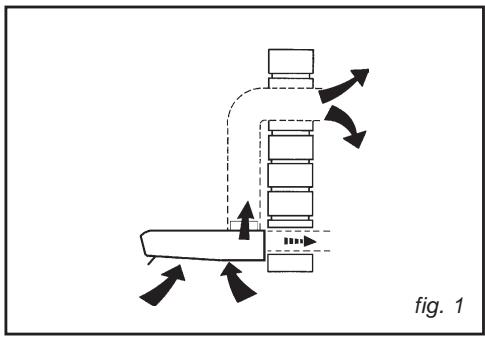

• UTILISATION EN VERSION EVACUATION Le tuyau d'évacuation sera emboîté et fixé sur la buse de diamètre 123 mm (Fig. 1). Les vapeurs et les odeurs de cuisine sont conduites directement vers l'extérieur par un conduit d'évacuation partant de la partie supérieure de la hotte. Il n'est pas nécessaire d'utiliser des filtres à charbon. Votre hotte étant livrée en version recyclage, vous devez préalablement retirer les filtres à charbon actifs. fig. 1

• UTILISATION EN VERSION RECYCLAGE L'air et les vapeurs entraînés par l'appareil sont purifiés par les filtres à charbon, puis ensuite remis en circulation dans le volume de la pièce (Fig. 2). fig. 2 Attention VERIFIER QUE LEVIER

EVACUATION-RECYCLAGE SOIT SUR LA

BONNE POSITION (fig. 3): le levier se trouve sur le groupe moteur, et doit être placé sur le symbole (E) si l’installation est en version à evacuation exterieure, sur le symbole (R) si l’installation est en version recyclage.

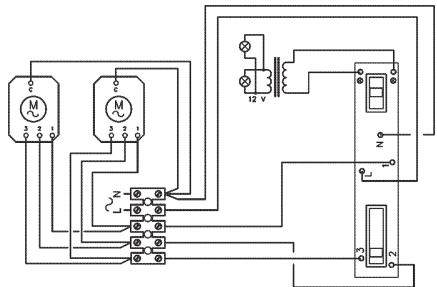

• RACCORDEMENT ELECTRIQUE Schéma électrique mod.SHC621-SHC623 Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble. Vérifiez que: - la puissance de l'installation est suffisante, - les lignes d'alimentation sont en bon état - le diamètre des fils est conforme aux règles d'installation. Attention Cet appareil est construit pour appartenir à la classe d’isolation II ; il ne doit donc pas être relié à la terre. Si votre appareil, n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe. Cet appareil est livré avec un câble d’alimentation H 05 VVF à 2 conducteurs de 0,75 mm2 (neutre et phase). Il doit être branché sur réseau 230240 V monophasé par l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d’installation. Si le câble d’alimentation est endommagé, faites appel au service après-vente afin d’éviter un danger. Schéma électrique mod.SHC626 Schéma électrique mod.SHC634-SHC690 Attention Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Attention Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

Attention L’installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l’air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou autre combustible. L’utilisation de conduits désaffectés ne peut se faire qu’après accord d’un spécialiste compétent.

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 65 cm. Si les consignes, pour l’installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte. fig. 4

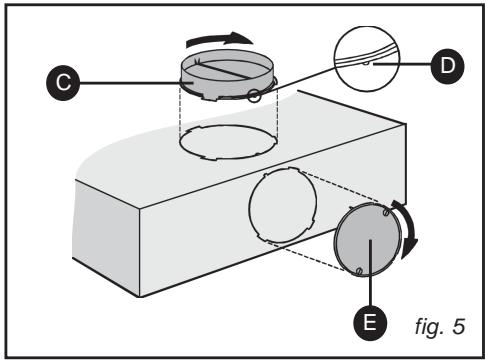

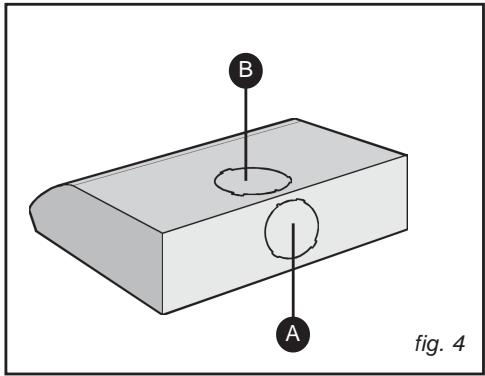

• Evacuation extérieure - Votre hotte est équipée d’une sortie supérieure de l’air (Fig. 4B) et d’une arrière (Fig. 4A) fermée par une tôle qui doit être déposée si vous désirez l’utiliser; il faut monter la bride (C) sur l’ouverture utilisée (Fig. 5): faites coïncider les trois languettes de la bride, ainsi que l’arrêt D, avec les fentes de votre hotte; faites pivoter légèrement l’anneau dans le sens des aiguilles d’une montre jusqu’à ce qu’elle se bloque. Si vous utilisez la sortie arrière, il faut fermer la sortie supérieure à l’aide du bouchon E. - Faites le trou dans le mur pour l’évacuation de l’air (de 133 mm de diamètre), en vous référant à la Fig.6 contenant les mesures pour les différentes possibilités. - Vous pouvez maintenant fixer votre appareil : sur la base de vos exigences, vous pouvez fixer votre hotte au mur ou bien sous votre meuble de cuisine.

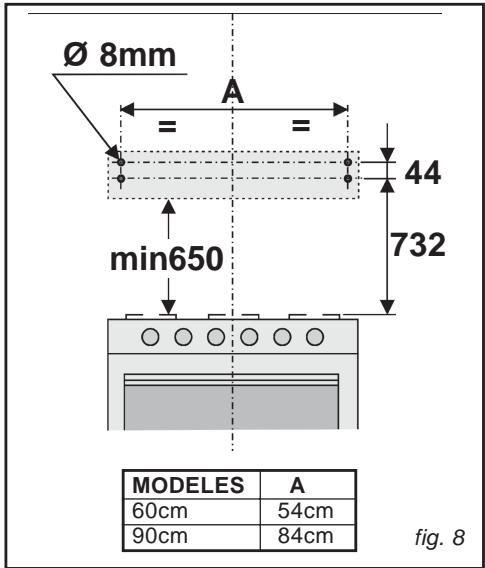

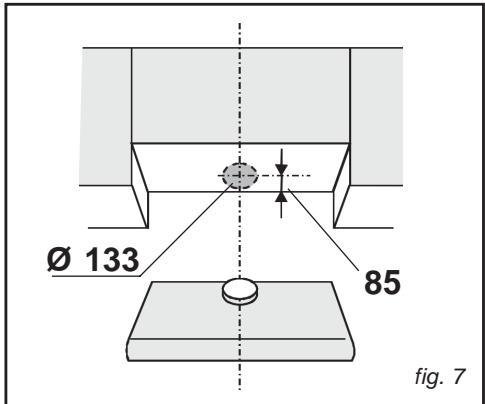

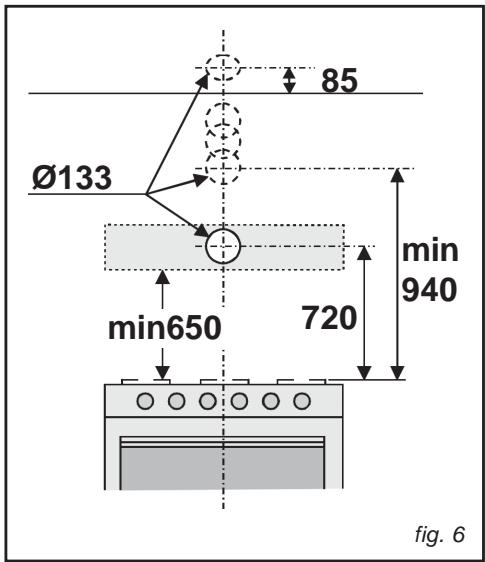

Fixation au mur : - Si vous utilisez l’ouverture du haut B pour l’évacuation de l’air à travers votre placard, avant de fixer votre hotte au mur, vous devez faire un trou du diamètre de 133 mm dans le placard (Fig.7). En tout cas, vérifiez la position de la prise de courant et prenez en considération le parcours éventuel du câble d’alimentation (un trou dans votre placard par où faire passer le câble peut être nécessaire). - Tracez une ligne sur le mur, verticalement par rapport au plan de cuisson. - Marquez les 4 trous à faire dans le mur, en respectant les mesures indiquées Fig. 8; faites les trous et insérez les 4 chevilles (qui sont fournies). - Prenez 2 des vis fournies (Fig. 9), et enfilez-les dans les chevilles qui se trouvent en haut, sans toutefois les visser complètement. - Approchez votre hotte du mur et accrochez-la aux 2 vis ; par l’intérieur de votre hotte, vissez les 2 vis complètement. Fixez complètement votre hotte en insérant les 2 autres vis H (Fig. 10). - Reliez un tuyau flexible à la bride de votre hotte, en utilisant un collier. Le tuyau et le collier ne vous sont pas fournis. - Faites le raccordement électrique. Ø 133

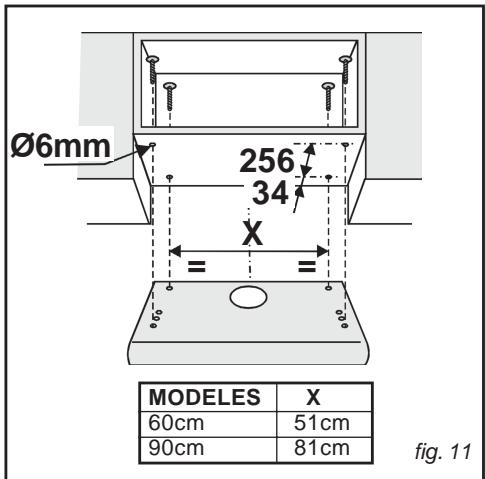

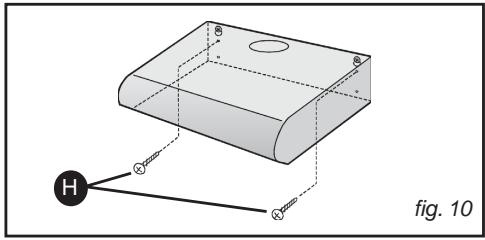

min650 Fixation au-dessous d’un placard : - Si vous utilisez l’ouverture du haut B pour la sortie de l’air à travers votre placard, avant de fixer votre hotte à votre placard, faites, dans ce dernier, un trou du diamètre de 133 mm (Fig. 7). En tout cas, vérifiez la position de la prise de courant et prenez en considération le parcours éventuel du câble d’alimentation (un trou dans votre placard par où faire passer le câble peut être nécessaire). - Faites 4 trous dans votre placard, en respectant les mesures qui vous sont indiquées Fig.11. - Approchez votre hotte du placard et insérez 4 vis par l’intérieur de votre placard. - Reliez un tuyau flexible au clapet de sortie de votre hotte, en utilisant un collier. Le tuyau et le collier ne vous sont pas fournis. - Faites le raccordement électrique. MODELES 60cm 90cm

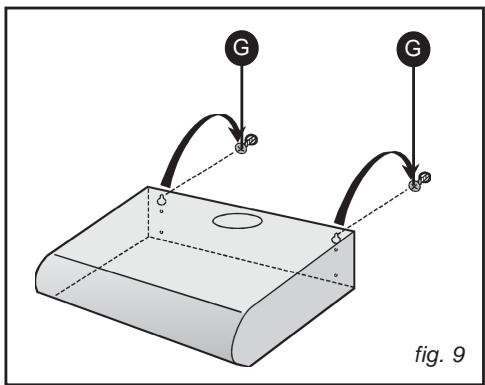

Attention Votre hotte étant livrée en version recyclage, vous devez préalablement retirer les filtres à charbon actifs. fig. 9

Conseil Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 125 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d’assurer une arrivée d’air frais suffisante pour éviter de mettre la pièce en dépression.

• Recyclage - Les 2 ouvertures A et B (Fig. 4) qui se trouvent sur votre hotte ne doivent pas être fermées car l’air est renvoyé dans la pièce à travers les fentes qui se trouvent sur le devant. - Vous pouvez maintenant fixer votre appareil : sur la base de vos exigences, vous pouvez fixer votre hotte au mur ou bien sous le meuble de votre cuisine. Fixation au mur : - Avant de fixer votre hotte au mur, vérifiez la position de la prise de courant et prenez en considération le parcours éventuel du câble d’alimentation (il peut être nécessaire de faire un trou dans votre placard pour le câble d’alimentation). - Tracez une ligne sur le mur, verticalement par rapport au plan de cuisson. - Marquez les 4 trous à faire dans le mur, en respectant les mesures indiquées Fig. 8 ; faites les trous et insérez les 4 chevilles (qui sont fournies). - Prenez 2 des vis fournies (Fig. 11), et enfilez-les dans les chevilles qui se trouvent en haut, sans toutefois les visser complètement. - Approchez votre hotte du mur et accrochez-la aux 2 vis; de l’intérieur de votre hotte, vissez les 2 vis complètement. Fixez votre hotte définitivement en insérant les 2 autres vis H (Fig. 10). - Faites le raccordement électrique. Fixation au-dessous d’un placard : - Avant de fixer votre hotte à un placard, vérifiez la position de la prise de courant et prenez en considération le parcours éventuel du câble d’alimentation (un trou dans votre placard par où faire passer le câble pourrait être nécessaire). - Faites 4 trous dans votre placard, en respectant les mesures qui vous sont indiquées Fig. 11. - Approchez votre hotte du placard et insérez 4 vis par l’intérieur de votre placard. - Faites le raccordement électrique.

• Modèles SHC621 - SHC623 - SHC626 (Fig. 12): A - Interrupteur d' éclairage. B - Interrupteur moteur. Position 0: moteur à l’arrêt; position 1-2-3: moteur en service à la première, seconde et troisième vitesse.

• Modèles SHC634 - SHC690 (Fig. 13): A - Interrupteur d' éclairage. B - Interrupteur moteur: cet interrupteur sélectionne la vitesse d'exercice du moteur par l'intermédiaire d'un variateur électronique.

fig. 13 Conseil Ce guide d’installation et d’utilisation est valable pour plusieurs modèles. De légères différences de détails et d’équipments peuvent apparaître entre votre appareil et les descriptions présentées.

Attention Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité. Attention Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

• NETTOYAGE DES FILTRES A GRAISSE Faire particulièrement attention aux filtres à graisse qui devront être nettoyés, selon l'emploi de la hotte, environ tous les deux mois. Laver les filtres avec un nettoyant ménager du commerce puis rincer abondamment et sécher. Ce nettoyage peut être effectué dans un lavevaisselle en prenant soin de ne pas mettre le filtre en contact avec de la vaisselle sale ou avec couverts en argent.

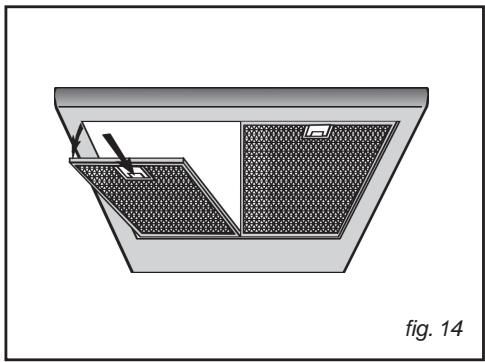

• Démontage des filtres à graisse (fig.14) Pour le démontage, il faut agir sur la fixation en poussant les filtres è graisses sur l’arrière de l’appareil et en les tournant vers le bas de manière à les sortir du supports. fig. 14

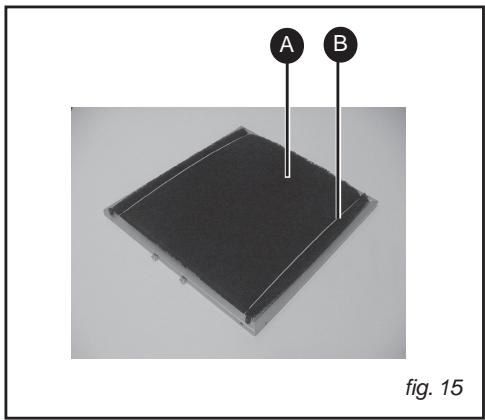

• CHANGEMENT DU FILTRE CHARBON Dans le cas d'emploi de la hotte en version recyclage, il faudra remplacer les filtres à charbon environ tous les six mois, selon l'emploi de la hotte. Après avoir enlevé les filtres à graisses (Fig. 14) on peut enlever facilement les filtres à charbon (Fig. 15): enlever les butées filtres (B) et extraire le filtre à charbon (A).

Réf. filtres à charbon: SHK26AF1 pour les modeles SHC621-SHC623SHC634-SHC626 SHK90AF1 pour le modele SHC690 fig. 15

• NETTOYAGE DE LA CARROSSERIE Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.

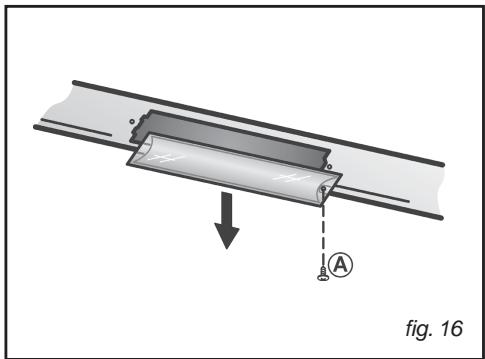

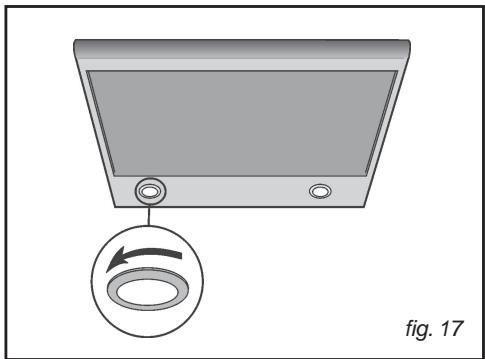

• CHANGEMENT DE LAMPE Attention Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur. Modèles SHC621 - SHC623 : - Pour accéder à l'éclairage, retirer le cachelumière en dévissant la vis “A” (Fig. 16). - Remplacer par un éclairage de même type. Modèles SHC634-SHC690-SHC626 : - Pour le remplacement des lampes halogènes, dévissez la bague dans le sens contraire aux aiguilles d’une montre et ôtez l’ampoule (Fig. 17). - Remplacer par un éclairage de même type. - ATTENTION: Ne pas toucher l'ampoule à main nue. fig. 16 fig. 17

Attention Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

• ENTRETENIR VOTRE APPAREIL ENTRETIEN... COMMENT PROCEDER ? PRODUITS/ACCESSOIRES A UTILISER N’utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. Pour nettoyer la carrosserie et le hublot d’éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux. Filtre à graisse Ce filtre retient les vapeurs grasses et les poussières.Il est l’élément assurant une part importante de l’efficacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l’eau claire. Avec un nettoyant ménager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pas mettre en contact avec de la vaisselle sale ou des couverts en argent). Filtre charbon actif Ce filtre retient les odeurs et doit être changé au moins tous les six mois en fonction de votre utilisation. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la Hotte) et notez la date de changement. Enveloppe et accessoires Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit. L’expertise des professionnels au service des particuliers Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

SYMPTOMES SOLUTIONS Vérifiez que: La hotte ne fonctionne pas...

• il n’y apas de coupure de courant.
• une vitesse a été effectivement sélectionnée. Vérifiez que: La hotte a un rendement insuffisant...

• la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.
• la cuisine est suffisamment aérée pour permettre une prise d’air.
• le filtre à charbon n’est pas usagé (hotte en version recyclage). Vérifiez que: La hotte s’est arrêtée au cours du fonctionnement

• il n’y a pas de coupure de courant.
• le dispositif à coupure bipolaire ne s’est pas enclenché.

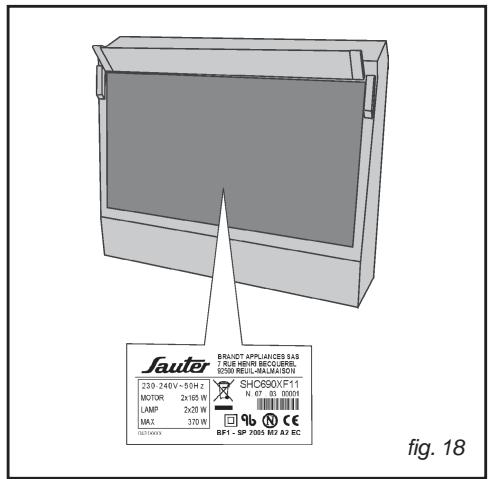

• RELATIONS CONSOMMATEURS Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique, située à l’intérieur de l’appareil (Fig.18).

• Pour en savoir plus sur tous les produits de la marque : informations, conseils, les points d evente, les spécialistes après-vente.
• Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions aux quelles nous vous répondrons personnellement. > Vous pouvez nous écrire : Service Consommateurs SAUTER BP 9526

95069 CERGY PONTOISE CEDEX

> ou nous téléphoner au : fig. 18 Tarif en vigueur au 1er avril 2004.

Lors d’une intervention d’entretien, demandez l’utilisation exclusive de pièces détachées certifiées d’origine.
