Type d'appareil	Hotte aspirante
Mode d'installation	Murale ou encastrable
Type d'extraction	Évacuation ou recyclage
Puissance d'aspiration	Non précisé
Niveaux de vitesse	3 vitesses
Type de filtre	Filtre à graisse métallique
Filtre à charbon actif	Optionnel
Matériau	Acier inoxydable
Éclairage	LED intégrée
Niveau sonore	Non précisé
Dimensions (L x P x H)	Non précisé
Alimentation	230 V / 50 Hz
Commande	Manuelle ou tactile
Accessoires inclus	Kit de montage
Consommation énergétique	Classe A
Poids	Non précisé

FOIRE AUX QUESTIONS - SHD 795 XE1 INOX SAUTER

Comment nettoyer l'extérieur en inox du SAUTER SHD 795 XE1 ?

Utilisez un chiffon doux et un nettoyant pour inox. Évitez les éponges abrasives qui pourraient rayer la surface.

Que faire si la plaque de cuisson ne chauffe pas ?

Vérifiez que l'appareil est correctement branché, que le disjoncteur n'a pas sauté et que les commandes de puissance sont bien réglées.

Comment réinitialiser le SAUTER SHD 795 XE1 ?

Débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le pour réinitialiser le système.

Quels types de casseroles et poêles sont compatibles avec ce modèle ?

Utilisez des ustensiles de cuisine à fond plat et magnétique, comme ceux en inox, fonte ou acier émaillé.

Comment ajuster la puissance de cuisson ?

Utilisez les commandes tactiles pour sélectionner le niveau de puissance souhaité pour chaque zone de cuisson.

Le SAUTER SHD 795 XE1 émet un bruit étrange, que faire ?

Assurez-vous qu'il n'y a pas d'objets sous l'appareil et vérifiez que la surface est plane. Si le bruit persiste, contactez le service après-vente.

Est-ce que l'appareil est équipé d'une fonction de sécurité ?

Oui, il dispose de plusieurs fonctions de sécurité, y compris une coupure automatique en cas de surchauffe.

Comment régler le minuteur sur le SAUTER SHD 795 XE1 ?

Appuyez sur le bouton du minuteur et utilisez les commandes pour définir le temps de cuisson souhaité. Le minuteur sonnera à la fin du temps imparti.

Que faire si l'affichage de l'appareil est éteint ?

Vérifiez que l'appareil est bien alimenté. Si l'affichage reste éteint après vérification, contactez le service client.

Comment éviter que les aliments n'attachent à la plaque de cuisson ?

Utilisez un peu d'huile ou de beurre pour graisser légèrement la surface de cuisson avant d'ajouter les aliments.

MODE D'EMPLOI SHD 795 XE1 INOX SAUTER

FR Prescriptions de montage et mode d'emploi

ce qui est prévu dans les règlements des autorités locales compétentes.

La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque d'électrique.

La société décline toute responsabilité pour des inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non-observation des instructions reprises dans ce manuel.

Installation

La distance minimum entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 75cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le câble d'alimentation soit monté correctement.

Montage

La hotte est disponible en 2 versions: modèle pour installation au mur et modèle pour installation au plafond.

Avant de commencer l'installation:

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation. Pour faciliter l'installation, il est conseillé d'enlever temporairement les filtres à GRAisse et les autres parties dont il est prévu le démontage dans la présente notice.
• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(ont) remonté(s) uniquement si on peut utiliser la hotte en version recyclage.
• Vérifiez qu'à l'intérieur de la hotte il n'y a pas (pour des raisons de transport) d'autre matériel fourni avec

l'équipement (par exemple: vis, garanties, etc.), dans ce cas, enlevez-les et conservez-les.

• Protégerez la cuisinière et la hotte contre d'éventuels débris et dégâts en utilisant une toile de protection. Préférer une surface plane pour l'assemblage. Couvrir cette surface d'une protection et placer tous les éléments de la hotte et de la cheminée dessus.
• Préparez le branchement électrique et veillez qu’à proximité de la zone d’installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y ait une prise électrique et qu’il soit possible de se racorder à un dispositif d’évacuation de fumées vers l’extérieur (uniquement Version Évacuation). Effectuer tous les travaux de maçonnerie nécessaires (par exemple : installation d’une prise électrique et/ou trou pour le passage des tubes d’évacuation).

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Installation du modèle pour plafond (ilot)

Durant les phases de branchement électrique, coupez le courant depuis le tableau principal de l'habitation.

1. Réglez l'extension de la structure de support de la hotte, la hauteur finale de la hotte dépend de ce réglage.

Note: dans certains cas, la partie supérieure du treillis est fixée à la partie inférieure à l'aide d'une ou plusieurs vis, vérifier éventuellement et les enlever temporairement pour permettre le réglage de la structure de support.

1. Fixez les deux sections de la structure avec un total de 16 vis (4 pour chaque angle).

Appliquez sur la section supérieure, par extensions supérieures au minimum, 1 ou 2 étriers (sur la base de ce qui est prévu comme nécessaire) pour renforcer cela.

Dans ce but, procédez comme suit:

a. élargir légèrement les étriers à fixer de manière à pouvoir les utiliser à l'extérieur de la structure.

b. placer l'étrier de renfort immédiatement au-dessus du point de fixation des deux sections de la structure et fixez avec un total de 8 vis (2 pour chaque angle).

Si celui-ci est fourni, fixez le deuxième étrier de renfort dans une position equidistante entre le premier étrier de renfort et le côté supérieur du treillis, fixez avec 8 vis (2 pour chaque angle).

Note: Au moment de placer et de fixer le/les étrier(s) de renfort, assurez-vous que ceux-ci n'obstruent pas la fixation facile du tuyau d'évacuation (version évacuation) ou du déflecteur (version recyclage).

1. Sur le plan vertical de la table de cuisson, appliquez le gabarit de perçage au plafond (le centre du gabarit devra correspondre au centre de la table de cuisson et les côtés devront être parallèles aux côtés de la table de cuisson - le côté du gabarit avec l'écriture FRONT)

correspond au côté du tableau de contrôle). Préparez le raccordement électrique.

1. Percez comme indiqué (8 trous pour 8 chevilles à mur), vissez 4 vis sur les trous indiqués sur le dessin en laissant un espace entre la tête de la vis et le plafond d'environ 1 cm.
2. Introduisez le tuyau d'évacuation à l'intérieur de la structure et raccordez-le à la bague de raccord du logement moteur (tuyau d'évacuation et colliers de fixation non fournis).
3. Accrochez la structure aux 4 vis (voir opération 4). ATTENTION! Le côté de la structure avec la boîte de connexion correspond au côté du bandeau de commande une fois que la hotte est montée.
4. Serrez à fond les 4 vis.
5. Introduisez et vissez à fond les 4 autres vis sur les orifices encore libres pour la fixation de sécurité.
6. Effectuez le raccordement électrique à l'alimentation de l'habitation, rebranchez le courant uniquement après avoir terminé l'installation.
7. En cas de fonctionnement en version évacuation (10A), raccordez l'autre extrémité du tuyau d'évacuation à la sortie d'air.

En cas de fonctionnement en version recyclage (10F), montez le déflecteur F sur la structure et fixez-le à la bride prévue à cet effet à l'aide de 2 vis puis raccordez le tuyau d'évacuation à la bague de raccordement située sur le déflecteur.

1. Accoupler les deux sections supérieures de la cheminée en couverture du treillis de façon à ce qu'une des ouvertures représentées sur les sections soit placée sur le même côté du panneau de commande (boîte de connexion) et l'autre sur le côté opposé.

Visser les 2 sections à l'aide de 6 vis (3 par côte - voir également le schéma pour l'accouplement des deux sections).

1. Fixer au treillis la cheminée supérieure toute entière, à proximité du plafond, à l'aide de 6 vis (3 par côte).
2. a. Appliquer la section inférieure/postérieure (SANS panneau de contrôle) sur le côté postérieur de la hotte, positionner en position à l'aide de 2 vis (1 par côte).

b. Appliquer la section inférieure/postérieure (AVEC panneau de contrôle) sur le côté antérieur de la hotte, (b1) effectuer le raccordement électrique entre la hotte et le panneau de contrôle, (b2) préfixer en position à l'aide de 2 vis (une par côte). c. Fixer entre elles les deux sections inférieures de la cheminée, utiliser 6 vis (3 par côte, voir également le schéma pour l'accouplement des deux sections).

Remarque: Si les deux parties de la cheminée inférieure NE devaient PAS être parfaitement alignées, essayer de dévisser un peu toutes les vis. Aligner les parties de la cheminée inférieure et resserrer à nouveau les vis.

1. Appliquez 2 cordures (fournies) afin de recouvrir les points de fixation des parties de la cheminée inférieure (ATTENTION! LES BORDURES DE LA CHEMINEE

INFÉRIÉURE SONT RECONNAISSABLES CAR ELLES SONT PLUS ÉTROITES ET MOINS PROFONDES).

Les cordures les plus larges et les plus profondes doivent être utilisées pour la cheminée supérieure et coupées à la mesure désirée.

1. Rebranche le courant en intervenant sur le tableau électrique central et contrôle le fonctionnement de la hotte.

Avertissements complémentaires pour l'installation:

• Contrôler que les câbles électriques ne soient pas endommagés.

Enlever ET CONSERVER les vis qui fixent temporairement (pour motifs de transport) la hotte ou le groupe cheminées au groupe aspirant. Pour faciliter l'installation, les deux parties doivent être désassemblées.

Vérifier comment les différentes parties sont fixées entre elles pour pouvoir répéter l'assemblage au moment opportun (voir également Fig. 11 et opération 17).

Attention! La cheminée est prévue pour l'installation dans la version recyclage.

Dans certains modèles, au cas où l'on souhaiterait utiliser la hotte dans la version évacuation, il est possible de renverser la section supérieure de la cheminée jusqu'à l'insérer dans la section inférieure de la cheminée, de façon à ce que les ouïes de sortie de l'air ne soient plus visibles. Il est possible de reconnaître les cheminées où cette opération peut être effectuée, étant donné que les points de fixation à la bride G sont présents même dans la partie inférieure de la section supérieure de la cheminée.

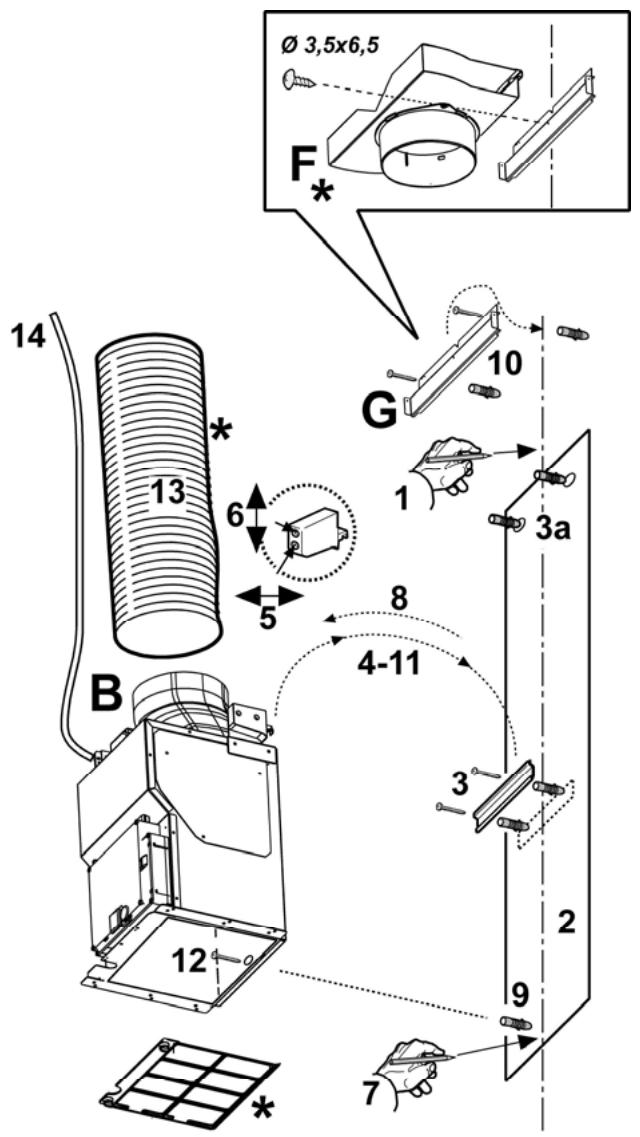

1. Au moyen d'un crayon, tracer une ligne sur la paroi, jusqu'au plafond, en correspondance de la ligne médiane de la table de cuisson afin de faciliter les opérations d'installation.
2. Appliquer le schéma de perçage contre la paroi : la ligne médiane verticale imprimée sur le schéma de perçage devra correspondre à la ligne médiane dessinée sur le mur. Le bord inférieur du schéma de perçage devra également correspondre au bord inférieur de la hotte : il faut tenir compte du fait que, après avoir terminé l'installation, le côté inférieur de la hotte doit se trouver à 50 cm. au moins de distance par rapport au plan de cuisson, en cas de fourneaux électriques, et à 75 cm. en cas de fourneaux à gaz ou mixtes.
3. Poser la bride de support sur le schéma de perçage, en le faisant coincider avec le rectangle hachuré, marquer les deux trous externes puis percer les trous (marquer et effectuer les trous supérieurs 3a), retirer le schéma de perçage, insérer 4 chevilles pour le mur et fixer la bride de support de la hotte à l'aide de 2 vis de 5 × 45 ~mm.
4. Suspendre la hotte sur la bride.
5. Régler la distance de la hotte par rapport à la paroi.
6. Régler la position horizontale de la hotte.
7. Enlever le chassin du filtre à charbon (voir également Fig. 3)
8. Retirer la hotte de la bride.
9. Percer un trou en correspondance du point marqué (Ø 8 mm. - voir opération 7). Insérer une cheville pour le mur.
10. Appliquer la bride de support des cheminées „G" contre la paroi qui touche le plafond ; utiliser la bride de support en tant que schéma de perçage (le petit œillet obtenu sur le support doit coincider avec la ligne précédemment tracée sur le mur - opération 1) puis marquer 2 trous à l'aide d'un crayon, percer les trous ( 8mm), insérer les deux chevilles. Fixer la bride de support des cheminées contre la paroi, à l'aide de deux vis de 5× 45mm.
11. Accrocher la hotte sur la bride inférieure.
12. Fixer définitivement la hotte contre la paroi à l'aide d'une vis de 5 × 45 ~mm. (ABSOLUMENT NECESSAIRE), remonter le châssis du filtre à charbon (voir également Fig. 3).
13. Effectuer la connexion entre le tuyau (tuyau et colliers de fixation non fournis, à acheter séparément) pour l'évacuation des fumées et la bague de connexion qui se trouve au-dessus de l'unité moteur d'aspiration. L'autre extrémité du tuyau devra être connectée à un dispositif d'évacuation des fumées vers l'extérieur, en cas d'emploi de la hotte dans la version aspirante. Si l'on souhaite utiliser la hotte dans la version filtrante, il faudra fixer à la bride de support des cheminées „G“ le déflecteur „F“, à l'aide de 1 vis et connecter l'autre extrémité du tuyau à la bague de connexion qui se trouve sur le déflecteur „F“.
14. Effectuer le branchement électrique.

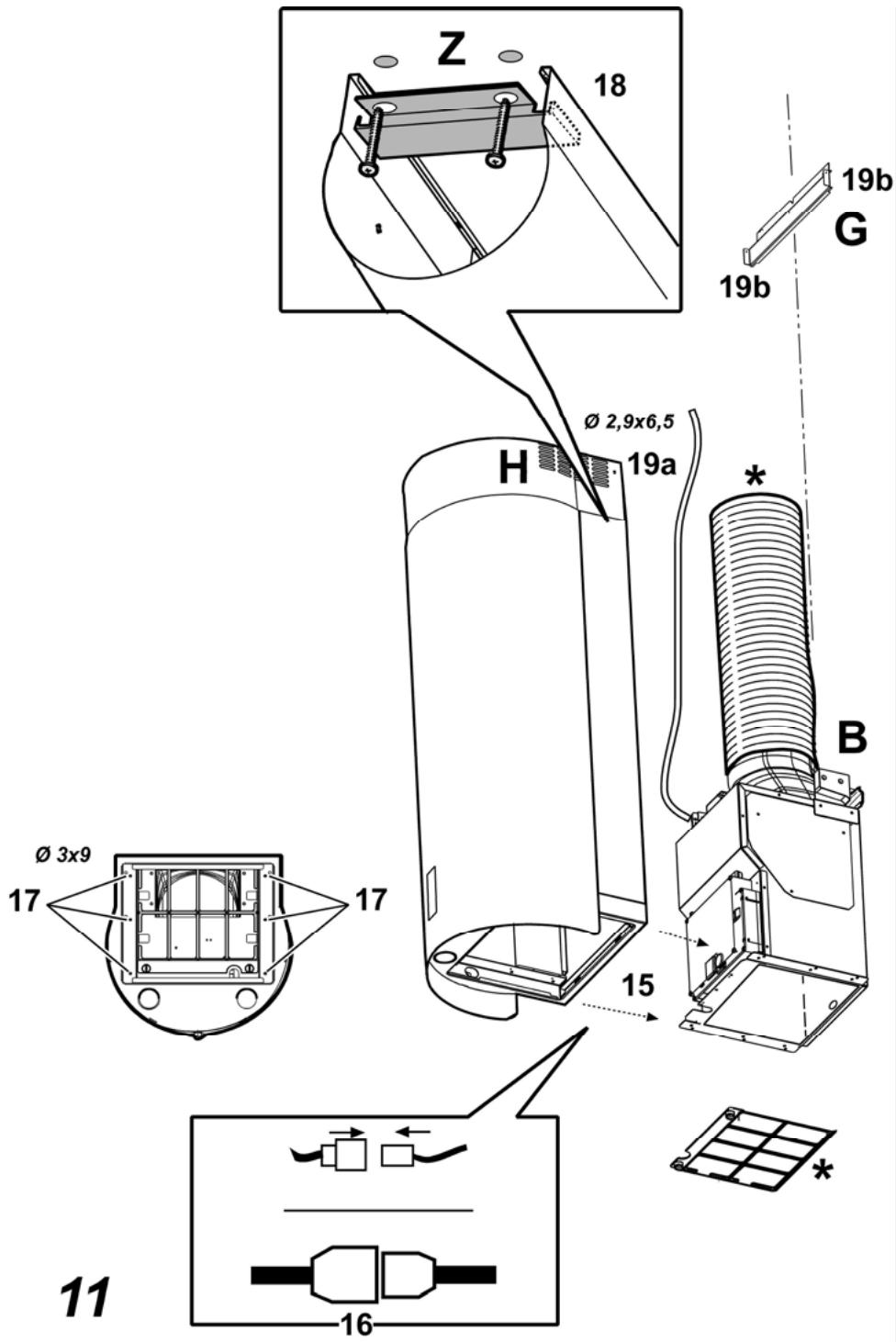

15. Insérer le revêtement externe au groupe moteur jusqu'à mi-course.
16. Effectuer les branchements électriques entre les deux parties (pendant cette opération, pour plus de sécurité, on peut fixer le groupe moteur au revêtement externe avec une vis).
17. Insérer le revêtement externe au groupe moteur jusqu'à mi-course et fixer définitivement avec 6 vis.
18. Fixer la bride „Z“ avec deux vis afin que celle-ci puisse bloquer au mur la section inférieure de la cheminée téléscopique (revêtement externe)
19. Appliquer les cheminées et fixer ces dernières en haut à l'aide de 2 vis (19a) sur le support des cheminées „G" (19b).

Clapet antiretour

Dans le cas d'une installation en évacuation extérieure, l'installation du clapet anti-retour empêche l'entrée du vent et le retour d'air.

Attention, avant de connecter au moteur le tuyau d'évacuation, s'assurer que le clapet anti-retour puisse tourner librement.

Fonctionnement

Utiliser la puissance d'aspiration maximale en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

(b) C d e

a. touche sélection puissance d'aspiration maximum b. touche sélection puissance d'aspiration moyenne c. touche sélection puissance d'aspiration minimum d. touche OFF aspiration e. touche ON/OFF éclairage

Entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

Attention:

Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

Filtre anti-graisse

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaiselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Fig. 2

Consulter les dessins de la première page avec les références alphabétiques que l'on retrouvera dans le texte explicatif.

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice.

Note: les pièces indiquées avec le symbole () sont des accessoires optionnels qui sont fournis uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées.

Utilisation

Cette hotte prévue pour l'aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement.

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Version d'évacuation extérieure

La hotte est équipée d'une sortie de l'air supérieure B pour l'évacuation des fumées vers l'extérieur (tuyau d'évacuation et colliers de fixation non fournis). Fig. 5

Attention!

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version recyclage

Dans l'éventualité où il ne serait pas possible d'évacuer les fumées et les vapeurs de cuisson vers l'extérieur, il est possible d'utiliser la hotte dans la version recyclage, en effectuant le montage d'un filtre à charbon actif et d'un déflecteur F sur le support (bride) G. Les fumées et les vapeurs sont recyclées à travers le grillage supérieur H, au moyen d'un tuyau d'évacuation connecté à la sortie d'air supérieur B et à la bague de connexion montée sur le déflecteur F (tuyau d'évacuation et colliers de fixation non fournis). Fig. 5-6

Attention!

Si la hotte est livrée sans filtre à charbon, celui-ci doit être commandé et monté avant la mise en service.

Description de la hotte

1. Panneau de contrôle
2. Filtre anti-graisse
3. Poignée de décrochage du filtre anti-graisse
4. Lampe halogène
5. Écran vapeurs
6. Cheminée télescopique
7. Sortie de l'air (uniquement pour l'emploi dans la version recyclage)

Attention

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation.

Votre appareil est destiné à un usage domestique normal. Ne pas l'utiliser à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet article. Cela représente un danger pour vous.

Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex: poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes.

N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique)

Attention! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance, à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.

Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les aliments sous la hotte.

L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à

ce qui est prévu dans les règlements des autorités locales compétentes.

La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque d'électrique.

La société décline toute responsabilité pour des inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non-observation des instructions reprises dans ce manuel.

Installation

La distance minimum entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 75cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le câble d'alimentation soit monté correctement.

Montage

La hotte est disponible en 2 versions: modèle pour installation au mur et modèle pour installation au plafond.

Avant de commencer l'installation:

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation. Pour faciliter l'installation, il est conseillé d'enlever temporairement les filtres à GRAisse et les autres parties dont il est prévu le démontage dans la présente notice.
• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(ont) remonté(s) uniquement si on peut utiliser la hotte en version recyclage.
• Vérifiez qu'à l'intérieur de la hotte il n'y a pas (pour des raisons de transport) d'autre matériel fourni avec

l'équipement (par exemple: vis, garanties, etc.), dans ce cas, enlevez-les et conservez-les.

• Protégerez la cuisinière et la hotte contre d'éventuels débris et dégâts en utilisant une toile de protection. Préférer une surface plane pour l'assemblage. Couvrir cette surface d'une protection et placer tous les éléments de la hotte et de la cheminée dessus.
• Préparez le branchement électrique et veillez qu’à proximité de la zone d’installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y ait une prise électrique et qu’il soit possible de se racorder à un dispositif d’évacuation de fumées vers l’extérieur (uniquement Version Évacuation). Effectuer tous les travaux de maçonnerie nécessaires (par exemple : installation d’une prise électrique et/ou trou pour le passage des tubes d’évacuation).

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Installation du modèle pour plafond (ilot)

Durant les phases de branchement électrique, coupez le courant depuis le tableau principal de l'habitation.

1. Réglez l'extension de la structure de support de la hotte, la hauteur finale de la hotte dépend de ce réglage.

Note: dans certains cas, la partie supérieure du treillis est fixée à la partie inférieure à l'aide d'une ou plusieurs vis, vérifier éventuellement et les enlever temporairement pour permettre le réglage de la structure de support.

1. Fixez les deux sections de la structure avec un total de 16 vis (4 pour chaque angle).

Appliquez sur la section supérieure, par extensions supérieures au minimum, 1 ou 2 étriers (sur la base de ce qui est prévu comme nécessaire) pour renforcer cela.

Dans ce but, procédez comme suit:

a. élargir légèrement les étriers à fixer de manière à pouvoir les utiliser à l'extérieur de la structure.

b. placer l'étrier de renfort immédiatement au-dessus du point de fixation des deux sections de la structure et fixez avec un total de 8 vis (2 pour chaque angle).

Si celui-ci est fourni, fixez le deuxième étrier de renfort dans une position equidistante entre le premier étrier de renfort et le côté supérieur du treillis, fixez avec 8 vis (2 pour chaque angle).

Note: au moment de placer et de fixer le/les étrier(s) de renfort, assurez-vous que ceux-ci n'obstruent pas la fixation facile du tuyau d'évacuation (version évacuation) ou du déflecteur (version recyclage).

1. Sur le plan vertical de la table de cuisson, appliquez le gabarit de perçage au plafond (le centre du gabarit devra correspondre au centre de la table de cuisson et les côtés devront être parallèles aux côtés de la table de cuisson - le côté du gabarit avec l'écriture FRONT)

correspond au côté du tableau de contrôle). Préparez le raccordement électrique.

1. Percez comme indiqué (8 trous pour 8 chevilles à mur), vissez 4 vis sur les trous indiqués sur le dessin en laissant un espace entre la tête de la vis et le plafond d'environ 1 cm.
2. Introduisez le tuyau d'évacuation à l'intérieur de la structure et raccordez-le à la bague de raccord du logement moteur (tuyau d'évacuation et colliers de fixation non fournis).
3. Accrochez la structure aux 4 vis (voir opération 4). ATTENTION! Le côté de la structure avec la boîte de connexion correspond au côté du bandeau de commande une fois que la hotte est montée.
4. Serrez à fond les 4 vis.
5. Introduisez et vissez à fond les 4 autres vis sur les orifices encore libres pour la fixation de sécurité.
6. Effectuez le raccordement électrique à l'alimentation de l'habitation, rebranchez le courant uniquement après avoir terminé l'installation.
7. En cas de fonctionnement en version évacuation (10A), raccordez l'autre extrémité du tuyau d'évacuation à la sortie d'air.

En cas de fonctionnement en version recyclage (10F), montez le déflecteur F sur la structure et fixez-le à la bride prévue à cet effet à l'aide de 2 vis puis raccordez le tuyau d'évacuation à la bague de raccordement située sur le déflecteur.

1. Accoupler les deux sections supérieures de la cheminée en couverture du treillis de façon à ce qu'une des ouvertures représentées sur les sections soit placée sur le même côté du panneau de commande (boîte de connexion) et l'autre sur le côté opposé.

Visser les 2 sections à l'aide de 6 vis (3 par côte - voir également le schéma pour l'accouplement des deux sections).

1. Fixer au treillis la cheminée supérieure toute entière, à proximité du plafond, à l'aide de 6 vis (3 par côte).
2. a. Appliquer la section inférieure/postérieure (SANS panneau de contrôle) sur le côté postérieur de la hotte, positionner en position à l'aide de 2 vis (1 par côte).

b. Appliquer la section inférieure/postérieure (AVEC panneau de contrôle) sur le côté antérieur de la hotte, (b1) effectuer le raccordement électrique entre la hotte et le panneau de contrôle, (b2) préfixer en position à l'aide de 2 vis (une par côte). c. Fixer entre elles les deux sections inférieures de la cheminée, utiliser 6 vis (3 par côte, voir également le schéma pour l'accouplement des deux sections).

Remarque: Si les deux parties de la cheminée inférieure NE devaient PAS être parfaitement alignées, essayer de dévisser un peu toutes les vis. Aligner les parties de la cheminée inférieure et resserrer à nouveau les vis.

1. Appliquez 2 cordures (fournies) afin de recouvrir les points de fixation des parties de la cheminée inférieure (ATTENTION! LES BORDURES DE LA CHEMINEE

INFÉRIÉURE SONT RECONNAISSABLES CAR ELLES SONT PLUS ÉTROITES ET MOINS PROFONDES).

Les cordures les plus larges et les plus profondes doivent être utilisées pour la cheminée supérieure et coupées à la mesure désirée.

1. Rebranche le courant en intervenant sur le tableau électrique central et contrôle le fonctionnement de la hotte.

Avertissements complémentaires pour l'installation:

• Contrôler que les câbles électriques ne soient pas endommagés.

Enlever ET CONSERVER les vis qui fixent temporairement (pour motifs de transport) la hotte ou le groupe cheminées au groupe aspirant. Pour faciliter l'installation, les deux parties doivent être désassemblées.

Vérifier comment les différentes parties sont fixées entre elles pour pouvoir répéter l'assemblage au moment opportun (voir également Fig. 11 et opération 17).

Attention! La cheminée est prévue pour l'installation dans la version recyclage.

Dans certains modèles, au cas où l'on souhaiterait utiliser la hotte dans la version évacuation, il est possible de renverser la section supérieure de la cheminée jusqu'à l'insérer dans la section inférieure de la cheminée, de façon à ce que les ouïes de sortie de l'air ne soient plus visibles. Il est possible de reconnaître les cheminées où cette opération peut être effectuée, étant donné que les points de fixation à la bride G sont présents même dans la partie inférieure de la section supérieure de la cheminée.

1. Au moyen d'un crayon, tracer une ligne sur la paroi, jusqu'au plafond, en correspondance de la ligne médiane de la table de cuisson afin de faciliter les opérations d'installation.
2. Appliquer le schéma de perçage contre la paroi : la ligne médiane verticale imprimée sur le schéma de perçage devra correspondre à la ligne médiane dessinée sur le mur. Le bord inférieur du schéma de perçage devra également correspondre au bord inférieur de la hotte : il faut tenir compte du fait que, après avoir terminé l'installation, le côté inférieur de la hotte doit se trouver à 50 cm. au moins de distance par rapport au plan de cuisson, en cas de fourneaux électriques, et à 75 cm. en cas de fourneaux à gaz ou mixtes.
3. Poser la bride de support sur le schéma de perçage, en le faisant coincider avec le rectangle hachuré, marquer les deux trous externes puis percer les trous (marquer et effectuer les trous supérieurs 3a), retirer le schéma de perçage, insérer 4 chevilles pour le mur et fixer la bride de support de la hotte à l'aide de 2 vis de 5 × 45 ~mm.
4. Suspendre la hotte sur la bride.
5. Régler la distance de la hotte par rapport à la paroi.
6. Régler la position horizontale de la hotte.
7. Enlever le chassin du filtre à charbon (voir également Fig. 3)
8. Retirer la hotte de la bride.
9. Percer un trou en correspondance du point marqué (Ø 8 mm. - voir opération 7). Insérer une cheville pour le mur.
10. Appliquer la bride de support des cheminées „G" contre la paroi qui touche le plafond ; utiliser la bride de support en tant que schéma de perçage (le petit œillet obtenu sur le support doit coincider avec la ligne précédemment tracée sur le mur - opération 1) puis marquer 2 trous à l'aide d'un crayon, percer les trous ( 8mm), insérer les deux chevilles. Fixer la bride de support des cheminées contre la paroi, à l'aide de deux vis de 5× 45mm.
11. Accrocher la hotte sur la bride inférieure.
12. Fixer définitivement la hotte contre la paroi à l'aide d'une vis de 5 × 45 ~mm. (ABSOLUMENT NECESSAIRE), remonter le châssis du filtre à charbon (voir également Fig. 3).
13. Effectuer la connexion entre le tuyau (tuyau et colliers de fixation non fournis, à acheter séparément) pour l'évacuation des fumées et la bague de connexion qui se trouve au-dessus de l'unité moteur d'aspiration. L'autre extrémité du tuyau devra être connectée à un dispositif d'évacuation des fumées vers l'extérieur, en cas d'emploi de la hotte dans la version aspirante. Si l'on souhaite utiliser la hotte dans la version filtrante, il faudra fixer à la bride de support des cheminées „G“ le déflecteur „F“, à l'aide de 1 vis et connecter l'autre extrémité du tuyau à la bague de connexion qui se trouve sur le déflecteur „F“.
14. Effectuer le branchement électrique.
15. Insérer le revêtement externe au groupe moteur jusqu'à mi-course.
16. Effectuer les branchements électriques entre les deux parties (pendant cette opération, pour plus de sécurité, on peut fixer le groupe moteur au revêtement externe avec une vis).
17. Insérer le revêtement externe au groupe moteur jusqu'à mi-course et fixer définitivement avec 6 vis.
18. Fixer la bride „Z“ avec deux vis afin que celle-ci puisse bloquer au mur la section inférieure de la cheminée téléscopique (revêtement externe)
19. Appliquer les cheminées et fixer ces dernières en haut à l'aide de 2 vis (19a) sur le support des cheminées „G" (19b).

Clapet antiretour

Dans le cas d'une installation en évacuation extérieure, l'installation du clapet anti-retour empêche l'entrée du vent et le retour d'air.

Attention, avant de connecter au moteur le tuyau d'évacuation, s'assurer que le clapet anti-retour puisse tourner librement.

Fonctionnement

Utiliser la puissance d'aspiration maximale en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

b C d e

a. touche sélection puissance d'aspiration maximum b. touche sélection puissance d'aspiration moyenne c. touche sélection puissance d'aspiration minimum d. touche OFF aspiration e. touche ON/OFF éclairage

Entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

Attention:

Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

Filtre anti-graisse

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaiselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Fig. 2

Filtre à charbon actif (uniquement pour version recyclage)

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois.

Il ne peut pas être nettoyé ou régénéré.

Démontage

Enlever le filtre en tournant les attaches (g) qui le fixent à la hotte.

Montage

Placer le filtre d'abord postérieurement et puis antérieurement en le fixant à sa position à l'aide des deux attaches (g). Fig. 3

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

A l'aide d'un petit tournevis plat, faire levier sur le bord de l'ampoule et l'extraire. - Retirer l'ampoule grillée et remplacez-la par une ampoule de 12V 20W Ø35 GU4. - Remonter alors la nouvelle ampoule en procédant dans le sens inverse du démontage.

Dans l'éventualité où l'éclairage ne devrait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit

par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Anomalies de fonctionnement

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usageé (hotte en version recyclage)
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

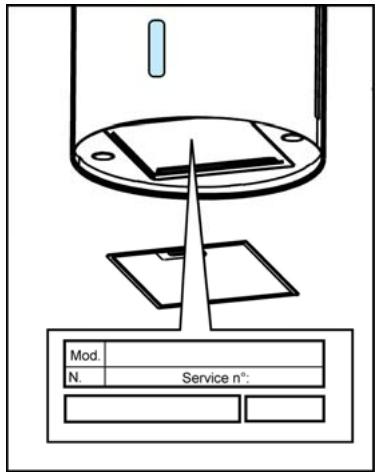

Interventions

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (cf. schéma ci-dessous).

Pièces d'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

Pour en savoir plus sur tous les produits de la marque : informations, conseils, les points de vente, les spécialistes après-vente.

- Pour communiquer:

Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire:

95069 CERGY Pontoise

ou nous téléphoner au :

0892 02 88 01*

0.34 € TTC/min à partir d'un poste fixe

⇒ Tarif en vigueur à la date d'impression du document.

• Service fourni par FagorBrandt SAS, locataire gérant, société par actions simplifiée au capital de 20 000 000 euros, 5/7 avenue des Béthunes, 95310 SAINT OUENT L'AUMONE RCS Nanterre 440 303 196.
