FRN-X22F3CSI - Réfrigérateur DAEWOO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné
Capacité totale	220 litres
Dimensions approximatives	Hauteur : 175 cm, Largeur : 60 cm, Profondeur : 65 cm
Poids	65 kg
Classe énergétique	A+
Alimentation électrique	220-240 V, 50 Hz
Consommation d'énergie annuelle	250 kWh
Fonctions principales	Réfrigération, congélation, mode vacances
Système de refroidissement	Froid statique
Entretien et nettoyage	Nettoyage régulier des surfaces intérieures et extérieures, dégivrage du congélateur si nécessaire
Pièces détachées et réparabilité	Disponibilité de pièces détachées standard, réparabilité modérée
Sécurité	Protection contre les surcharges, système de verrouillage de porte
Compatibilités	Compatible avec les accessoires de réfrigération standards
Garantie	2 ans

FOIRE AUX QUESTIONS - FRN-X22F3CSI DAEWOO

Que faire si le réfrigérateur ne refroidit pas ?

Vérifiez que le réfrigérateur est bien branché et que le thermostat est réglé sur une température appropriée. Assurez-vous également que les évents de circulation d'air ne sont pas obstrués.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez le réfrigérateur et retirez tous les aliments. Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Rincez avec de l'eau claire et séchez avec un chiffon propre.

Pourquoi y a-t-il de l'eau qui s'accumule à l'intérieur du réfrigérateur ?

Cela peut être dû à un joint de porte défectueux ou à un drain de dégivrage obstrué. Vérifiez le joint et nettoyez le drain si nécessaire.

Le congélateur fait-il du bruit, est-ce normal ?

Un bruit léger est normal, mais des bruits forts peuvent indiquer un problème. Vérifiez que le réfrigérateur est bien nivelé et qu'il n'y a pas d'objets en contact avec les ventilateurs.

Comment régler la température du réfrigérateur ?

Utilisez le panneau de commande pour ajuster la température. Référez-vous au manuel pour connaître les réglages recommandés selon vos besoins.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte est correctement fermée.

Comment dégivrer le congélateur ?

Débranchez le réfrigérateur et retirez tous les aliments. Laissez la glace fondre naturellement, ou utilisez un sèche-cheveux à basse température pour accélérer le processus. Essuyez l'eau fondue régulièrement.

Quels aliments ne doivent pas être stockés dans le réfrigérateur ?

Les aliments tels que les pommes de terre, les oignons, et certains types de pain ne doivent pas être stockés dans le réfrigérateur, car cela peut altérer leur goût et leur texture.

Comment éviter les odeurs désagréables dans le réfrigérateur ?

Nettoyez régulièrement l'intérieur et utilisez un réceptacle ouvert de bicarbonate de soude pour absorber les odeurs.

Que faire si le réfrigérateur consomme trop d'énergie ?

Assurez-vous que les joints de porte sont en bon état, que le réfrigérateur est bien ventilé et que la température est réglée correctement. Évitez de laisser la porte ouverte trop longtemps.

MODE D'EMPLOI FRN-X22F3CSI DAEWOO

Traitement des appareils électriques et électroniques en fin de vie

Ce symbole, apposé sur le produit, ses accessoires ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques.

Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective pour les équipements électriques et électroniques utilisés. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine, qui pourraient sinon être causées par une gestion de déchets inappropriée de ce produit. Le recyclage des matériaux aidera à conserver les ressources naturelles.

Veuillez cependant ne pas jeter votre matériel électrique et électronique ensemble avec vos ordures ménagères.

Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Consignes de sécurité

Cet équipement contient une certaine quantité de gaz réfrigérant isobutane (R600a), un gaz naturel compatible avec l'environnement, qui, cependant, est combustible, voire explosif.

Des précautions doivent être prises pendant le transport et l'installation pour éviter la détérioration du circuit de refroidissement.

Car le gaz en s'échappant peut s'enflammer ou causer des dommages aux yeux. Si une fuite est détectée, évitez absolument toute flamme ou autres sources de chaleur et aérez le local où se trouve le réfrigérateur pendant plusieurs minutes.

Pour éviter la formation du mélange gaz-air inflammable si la fuite dans le circuit de refroidissement se produit, la taille de la pièce dans laquelle l'appareil peut être placé dépend de la quantité du produit réfrigérant utilisé. La pièce doit être d'une taille de 1m3 pour tous les 8 g du réfrigérant R600a à l'intérieur de l'appareil. La quantité de gaz dans l'appareil figure sur la plaque signalétique à l'intérieur du réfrigérateur. - Never start up an appliance showing any signs of damage. If in doubt, consult your dealer.

Ce produit n'est pas nuisible et est durable pour l'environnement, sans Pb, Cd, Cr+6, Hg, PBBs et PBDEs réglementés conformément à la Directive.

Information Réfrigérant (uniquement pour les appareils utilisant le R-134a)

Réfrigérant	R-134a
Charge	0.190kg
Potentiel de Réchauffement Global	1300
Contient des gaz fluorés à l'effet de serre couverts par le Protocole de Kyoto et scellés hermétiquement. La mousse envolée avec des gaz fluorés à l'effet de serre.
Agent moussant	C-Pentane

Observez la temperature ambiante

Ce réfrigerateur est donc pour fonctionner dans la température ambience spécifiée par sa catégorie qui est marquée sur la plaque d'estimation.

Catégorie climatique	Ambient temperature from...to
SN	+ 10°C to + 32°C
N	+ 16°C to + 32°C
ST	+ 16°C to + 38°C
T	+ 16°C to + 43°C

La température intérieure peut être affectée par les facteurs comme l'emplacement du réfrigérateur, la température ambiante et la fréquence de l'ouverture de la porte

Sommaire

Guide d'installation 2

Tableau de commande 3

Contrôle de la température 4

Utilisation des équipements intérieurs · · · · 5~6

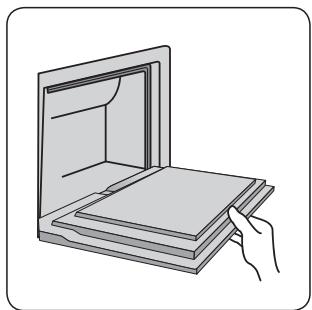

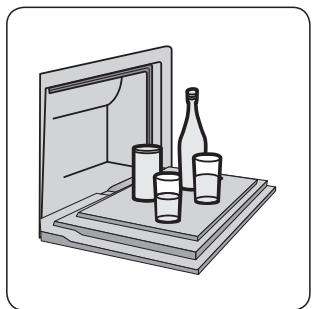

Zone froide "magique" (Option) 7

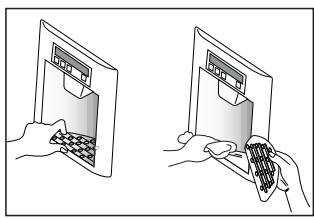

Utilisation du distributeur 7

Utilisation de la machine à glace automatique · · · 7

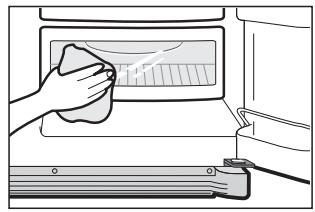

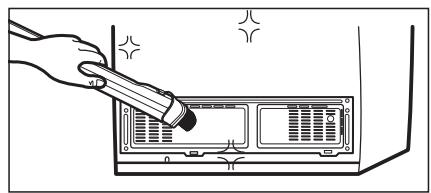

Entretien et nettoyage 8

Avant d'appeler un technicien 9

Une anomalie?

Ne vous inquiétez pas. Voici la réponse · · · · 10

Préparation à l'installation 11

Si le réfrigérateur ne passe pas par l'embrasure de la porte, procéder comme suit.

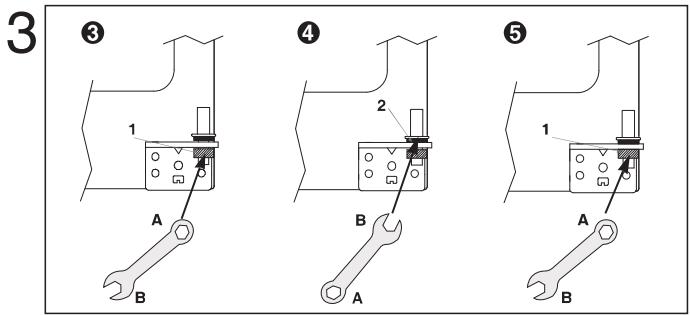

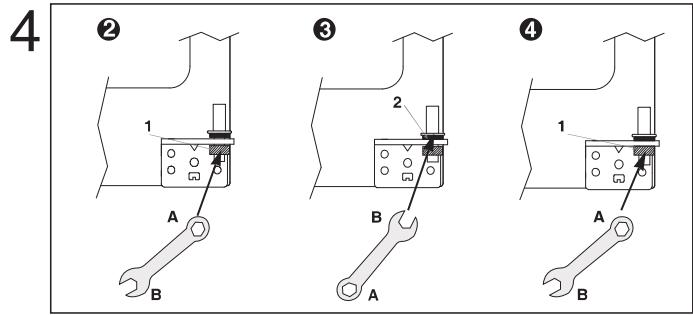

Mise à niveau du réfrigérateur et ajustement des portes (si nécessaire). 13

Filtre à eau 13~14

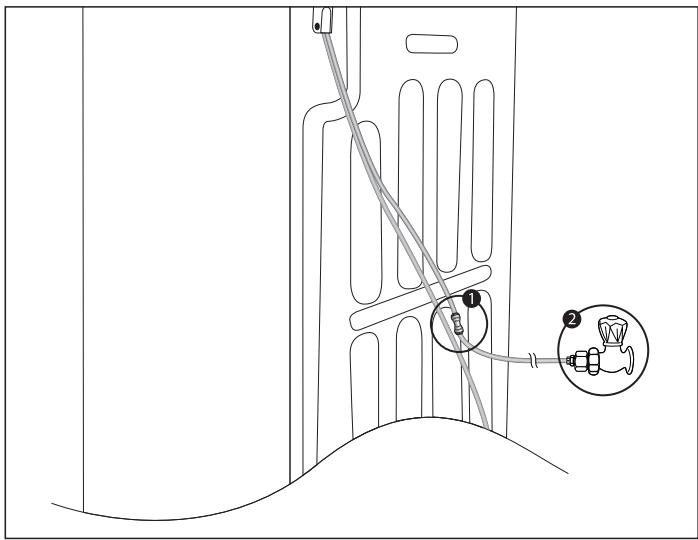

Comment installer la Ligne d'Eau

(Modèle avec distributeur seulement) ··· ··· 14 ~ 15

Lisez attentivement et complètement ces précautions de sécurité avant de mettre en service l'appareil. Veuillez conserver ce guide d'utilisation pour vous y référer dans le futur.

Indique un risque de danger de mort ou de blessure grave

Indique un risque de blessure corporelle ou d'endommagement de l'appareil

Autres symboles

NE PAS enlever ni démonter!

Débrancher de la prise secteur! (prise sortie/secteur)

À NE PAS FAIRE...

Attention

1. Si le cordon secteur est endommagé, il doit être remplacé par un cordon d'origine, l'opération doit être effectuée par un technicien qualifié du service après-vente pour éviter tout choc électrique.
2. Cet appareil n'est pas prévu pour l'utilisation par des personnes (y compris les enfants) avec les capacités physiques, sensorielles ou mentales réduites, ou avec un manque de connaissances ou d'expériences, à moins qu'elles aient reçu la supervision ou l'instruction concernant l'utilisation de l'appareil de la part de la personne responsable de leur sécurité.

Avertissement

Ne jamais laisser le réfrigérateur lui-même ni d'autres objets (lourds) écraser le cordon d'alimentation.

Ne pas tordre exagérément le cordon d'alimentation.

• Si le cordon d'alimentation est endommagé ou dénudé, il peut provoquer un incendie ou un choc électrique.

Ne pas brancher plusieurs appareils sur une même prise murale.

• Risque de surchauffe et d'incendie. Utiliser une prise de terre réservée au réfrigérateur.

Ne jamais manipuler le cordon d'alimentation avec les mains humides.

Risque de choc électrique.

Ne jamais utiliser un cordon ni une fiche électrique endommagés. Ne pas brancher le réfrigérateur sur une prise murale mal fixée.

• Risque d'incendie, de choc électrique ou de blessure grave.

Relier le réfrigérateur à la terre. Vérifier que la prise murale est reliée à la terre.

Risque de choc électrique.

Ne jamais tirer sur le fil pour débrancher le réfrigérateur. Saisir fermement sa fiche électrique et la tirer.

Brancher la fiche dans la prise murale de telle sorte que le cordon soit orienté vers le bas.

S'il est orienté vers le haut, il risque d'être tiré exagérément ou endommagé, ce qui peut provoquer un choc électrique ou un incendie.

Éviter d'installer le réfrigérateur sur un sol mouillé ou dans une pièce très humide.

Il risque d'être moins bien isolé, ce qui peut provoquer un court-circuit électrique.

Ne jamais faire passer le cordon d'alimentation au-dessus d'un appareil de chauffage ni lui faire toucher un appareil de chauffage.

Le cordon risque d'être endommagé et de provoquer un court-circuit.

Vérifier qu'il n'y a pas de jeu dans la fiche branchée dans la prise murale.

• Elle risque d'être moins bien isolée et de provoquer un choc électrique.

Ne jamais verser ni pulvériser d'eau dans le réfrigérateur (ni à l'intérieur, ni à l'extérieur).

Il risque d'être moins bien isolé et de provoquer un court-circuit électrique.

Ne jamais placer de récipients contenant de l'eau ni aucun autre liquide sur le dessus du réfrigérateur.

• De l'eau risque de tomber dans le réfrigérateur et de provoquer un choc électrique ou de l'endommager.

Ne jamais déplacer ni retirer les étagères ni les balconnets s'ils contiennent des aliments ou des récipients.

Il risque de tomber sur eux et de les blesser.

Ne jamais déplacer ni retirer les étagères ni les balconnets s'ils contiennent des aliments ou des récipients.

• Des récipients lourds (en verre, en métal, etc.) risquent de tomber et de vous blesser, ou de casser les étagères en verre ou d'autres éléments intérieurs.

Ne jamais réparer, démonter ni modifier le réfrigérateur vous-mêmes.

• Risque de blessure corporelle ou d'endommagement de l'appareil. Toute intervention doit être effectuée par une personne qualifiée.

Ne stocker ni gaz ni liquides inflammables dans le réfrigérateur.

Ne jamais utiliser de gaz inflammables, de benzène, d'essence ni d'aérosol à proximité du réfrigérateur.

• Risque d'incendie, d'explosion ou de blessure corporelle.

Si une fuite de gaz est détectée près du réfrigérateur ou dans la cuisine, ventiler immédiatement la pièce sans toucher la fiche électrique ni le réfrigérateur.

Ne pas placer de médicaments ni d'échantillons d'analyse nécessitant un contrôle de température strict dans le réfrigérateur.

Ne jamais passer les doigts ou les mains sous le réfrigérateur et plus particulièrement à l'arrêt de l'appareil.

• Vous risquez de vous blesser sur les bords coupants des tôles ou de recevoir un choc électrique.

Ne pas remplacer le fusible ni l'ampoule d'éclairage vous-même. Faire appel à un technicien.

Si le cordon secteur est coupé ou endommagé, appelez le service après-vente immédiatement.

Lors de la mise au rebut du réfrigérateur, enlever le joint des portes.

• Un enfant peut rester coincé et s'étouffer dans un réfrigerateur abandonné. Respecter cette consigne même si le réfrigerateur ne doit rester entreposé que quelques jours. C'est très dangereux.

Attention

Débrancher le réfrigérateur quand il ne doit pas être utilisé pendant une période prolongée.

Ne jamais toucher des alimentés ni des récipients, plus particulièrement en métal, avec les mains humides dans le compartiment congélateur.

Risque d'engelures et de brûlures par le froid.

Ne jamais consommer d'aliments avariés ou déteriorés.

• Les aliments conservés dans le réfrigérateur pendant une période prolongée peuvent être avariés ou déteriorés.

Ne jamais placer de bouteilles ni de récipients en verre dans le compartiment congélateur.

• Les récipients en verre et les bouteilles peuvent se casser et provoquer des blessures corporelles.

Pour déplacer le réfrigérateur (couché ou incliné), faire appel à au moins deux personnes pour le tenir.

(L'une pour tenir les poignées arrêté du haut, l'autre pour tenir celle du bas).

Le réfrigérateur risque de glisser et de tomber s'il est tenu par un autre endroit.

Soulever les pieds réglables pour déplacer le réfrigérateur.

• Les pieds réglables peuvent endommager ou rayer le sol. Pour déplacer le réfrigérateur sur une longue distance, fixer fermement les éléments interieurs avec du ruban adhésif.
• Sinon, ils risquent de s'entrechoquer et de se casser.

Guide d'installation

• Lisez ces précautions de sécurité avant d'utiliser l'appareil et respectez-les pour votre sécurité.

Précautions d'installation et de branchement

Afin de prévenir les risques d'incendie, d'électrocution ou de fuite

Ne jamais placer le réfrigérateur à un emplacement où de l'eau risque de s'accumuler facilement.

Vérifier les points suivants avant de brancher le réfrigérateur.

Utiliser impérativement une prise murale reliée à la terre pour brancher le réfrigérateur. - Ne pas brancher le réfrigérateur avec d'autres appareils sur la même prise.

Ne pas utiliser de prise adaptateur ni de rallonge.

4 Ne pas laisser des appareils lourds écraser le cordon d'alimentation.

※ Si un bruit étrange, une odeur chimique, une fumée, etc. s'échappent du réfrigerateur après son branchement, le débrancher immédiatement et appeler un technicien. ※ Attendre environ 5 minutes avant de rebrancher l'appareil afin de ne pas endommager le compresseur ni ses autres composants électriques. ※ Attendre de 2 à 3 heures que l'intérieur soit suffisamment froid après le premier branchement pour placer des aliments dans le réfrigérateur. (Une odeur de plastique peut apparaître lorsque le réfrigérateur fonctionne pour la première fois après avoir été branché. Cette odeur s'estompe au fur et à mesure que le réfrigérateur fonctionne et que les portes ont été ouvertes et fermées.)

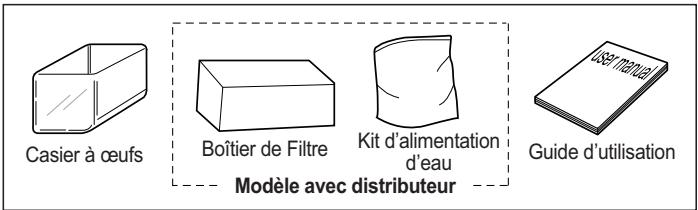

Précautions d'utilisation

Pour prévenir les risques de blessure corporelle, d'incendie, de choc électrique, etc., lisez attentivement ce guide d'utilisation et conservez-le à proximité pour une référence future.

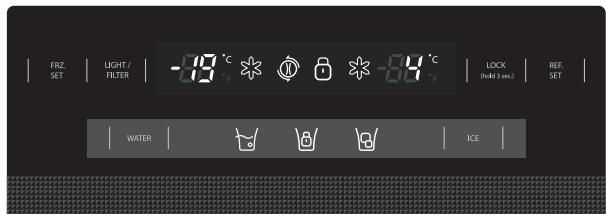

Bouton FRZ. set (fr: REG. CONG)

Sélectionnez le bouton pour désirer la température du compartiment du congélateur.

Bouton light/filter (fr : lumiere/filtre)

1) Bouton pour allumer le distributeur. 2) Bouton pour l'échange du filtre ou la réinitialisation. Après l'échange ou la réinitialisation appuyez sur le bouton pendant 3 secondes.

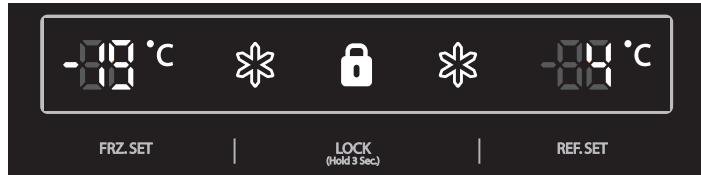

3. Écran d'alarme

Les clients peuvent être informés du statut de la température quand la température augmente anormalement à cause d'un accident (par exemple, une panne de courant)

1) L'icône d'alarme clignote en affichant la plus haute température intérieure. 2) L'alarme s'arrête quand le bouton est appuyé, et l'écran montre la valeur du contrôle de température.

Affiche le bouton 'Lock' (fr : 'Verrouillage')

Ecran de l'échange du filtre. Après 6 mois depuis la première alimentation, l'icône clignotera.

Bouton de distribution d'eau. Le symbole d'eau s'allume quand il est sélectionné.

Bouton de sélection pour la Distribution de glace et Verrouillage pour la machine à glace

Bouton REF. SET (fr: REG: REFR) Bouton de sélection pour la température du compartiment du réfrigérateur.

Bouton de verrouillage pour le panneau de contrôle. Appuyez sur le bouton pour prévenir le changement involontaire des réglages. Pour relâcher le bouton, appuyez pendant plus de 3 secondes. L'écran s'éteint.

• Les ampoules intérieures du réfrigerateur s’éteignent quand les portes sont ouvertes depuis plus de 10 minutes.
• Quand la porte du congélateur ou du réfrigérateur est ouverte depuis plus d'une minute, l'alarme de porte sonne pendant 5 minutes à 1 minute d'intervalle.
• Fonction Ecran éteint
• 5 minutes après la non utilisation de boutons ou de portes par l'utilisateur, toutes les ampoules DEL de l'écran s'éteignent sauf pour l'eau, la glace et le verrouillage de glace.
• Sous la position DEL éteintes, ceci reto
• Fonction arrêt de système (fonction arrêt d'alimentation)
• Vous pouvez arrêter le fonctionnement de l'appareil sans le débrancher après pour les vacances.
• Appuyez sur les boutons REG. CONG et REG. REFR en même temps pendant 5 secondes fera s'éteindre l'appareil.
• Sous le mode 'arrêt' la température du congélateur et du réfrigérateur affiche "--".

D'autres lumières DEL s'éteignent et tout le fonctionnement de votre appareil s'arrête.

• Inversement, REG. CONG et REG. REFR ensemble pendant 5 secondes pour enlever la fonction d'arrêt.
• 6 Affiche le bouton 'Verrouillage'
• 165 Bouton REG. CONG. Bouton de sélection pour le compartiment du congélateur
• LOCK (Hold 3 Sec) Bouton de verrouillage pour le panneau de contrôle. Appuyez sur le bouton pour prévenir le changement involontaire des réglages.

Pour relâcher le bouton appuyez pendant plus de 3 secondes. L'écran s'éteint.

1. REPSET Bouton REG. REFR. Bouton de sélection pour la température du compartiment du réfrigérateur.
2. Affichage de l'alarme Les clients peuvent être informés du statut de la température quand la température augmente anormalement à cause d'un accident (par exemple, une panne de courant)

1) L'icône d'alarme clignote en affichant la plus haute température intérieure. 2) L'alarme s'arrête quand le bouton 'LOCK' est appuyé, et l'écran montre la valeur du contrôle de température.

Contrôle de la température

• Quand le réfrigérateur est branché pour la première fois, le mode de température est Middle [Milieu].

Modèle avec distributeur

Une pression sur le bouton FRZ. SET (RÉG. CONG.) modifie la température comme indiqué sur le schéma ci-dessous.

Changement de température séquentiel

Congélation accélérée...

Pour accélérer la congélation, appuyer sur le bouton FRZ. SET (RÉG. CONG.), l'icone 'Super' (Super) s'allume et le mode s'enclenche. Appuyer une nouvelle fois sur le bouton pour arrêter ce mode.

Compartment réfrigérateur

Une pression sur le bouton REF SET (REG. RÉFR.) modifie la température comme indiqué sur la figure ci-dessous.

Changement de température séquentiel <<

Congélation accélérée ou refroidissement

Pour accélérer la congélation, appuyer sur le bouton REF SET (RÉG. RÉFR.), l'icone 'Super' (Super) s'allume et le mode s'enclenche. Appuyer une nouvelle fois sur le bouton pour arrêter ce mode.

Fonction de conversion de l'indicateur de température (fahrenheit celsius)

Appuyez sur le bouton de verrouillage pour entrer dans le mode verrouillé. Sous le mode verrouillé, appuyez sur le bouton de lumière et d'eau en même temps pendant 10 secondes pour changer l'échelle de température (Réglage par défaut est celsius)

Modèle de base

Une pression sur le bouton FRZ. SET (RÉG. CONG.) modifie la température comme indiqué sur le schéma ci-dessous.

Changement de température séquentiel

Congélation accélérée...

Pour accélérer la congélation, appuyer sur le bouton FRZ. SET (RÉG. CONG.), l'icone '⓷' (super) s'allume et le mode s'enclenche. Appuyer une nouvelle fois sur le bouton pour arrêter ce mode.

Compartment réfrigérateur

Une pression sur le bouton REF SET (RÉG. REFR.) modifie la température comme indiqué sur la figure ci-dessous.

Changement de température séquentiel

Congélation accélérée ou refroidissement

Pour accélérer la congélation, appuyer sur le bouton REF SET (RÉG. RÉFR.), l'icône '®' (super) s'allume et le mode s'enclenche. Appuyer une nouvelle fois sur le bouton pour arrêter ce mode.

Attention

Les aliments conservés dans le réfrigerateur peuvent geler si la température ambiantedu réfrigerateur est inférieure à 5°C.

Utilisation des équipements intérieurs

Modèle de base

Modèle avec distributeur

Ce manuel d'instructions renvoie aux plusieurs modèles. Les caractéristiques réelles dépendent du modèle.

1. Compartiment d'entreposage porte (compartiment 2-étoiles) pour un entreposage court-terme de la nourriture ou de la glace.
2. Compartiment d'entreposage porte pour entreprises de la nourriture congelée
3. Etagère de congélateur pour entreprises de la nourriture congélée telle que la viande, le poisson, la glace.
4. Bac de cubes de glace (pas tous les modèles)
5. Caisse du congélateur pour la conservation prolongée des aliments séchés, poisson, viande.
6. Machine à glace & entreprises (pas tous les modèles)
7. Xpress Can Chiller pour entreprises les boissons (compartiment refroidissement rapide).
8. Étagère du réfrigérateur pour la conservation des aliments courants.
9. Casier à œufs (ne pas utiliser ce casier pour la conservation des cubes de glace et ne pas le placer dans le compartiment congélateur)
10. Compartiment produits frais/légumes
11. Casier à fruits
12. Zone froide "magique" (pas tous les modèles) renvoie à la page suivante pour plus d'informations.
13. Filtre à eau

(Pas tous les modèles)

1. Zone Multi Plus

pour l'entreposage général des médicaments et des produits cosmétiques. (La sauvegarde n'est pas garantie pour des produits comme les prélèvements ou les Médicaments académiques qui exigent le choix spécifique de températures).

1. Compartiment de rafraîchissement

(pas tous les modèles) pour les canettes utilisées fréquemment, l'eau potable, les boissons.

1. Balconnet du réfrigérateur

pour la conservation réfrigérée des aliments, du lait, des jus de fruit, des bouteilles de bière, etc.

Attention

• Ne pas toucher ni tenir les aliments (ni les récipients) avec les mains humides dans le compartiment Congélateur. Risque d'engelures (brûlures par le froid).
• Ne pas placer de médicaments, d'échantillons d'analyse, etc. dans le réfrigérateur.
• Ne pas placer de légumes dans le compartiment des produits frais. Ils risquent de geler.

Conseils pour la conservation des aliments

Bien laver les aliments avant de les conserver.

Subdiviser et séparer les aliments en portions aussi petites que possible.

Placer les alimentés qui contiennent de l'eau ou beaucoup d'humidité sur le devant des étagères (à proximité de la porte). S'ils sont placés à proximité de la conduite d'air froid, ils risquent de geler.

Attendre que les aliments chauds ou brûlants refroidissent suffisamment avant de les mettre au réfrigérateur afin de réduire la consommation d'électricité et d'augmenter le pouvoir de réfrigération.

Faire preuve de prudence pour stocker les fruits tropicaux tels que les bananes, les ananas et les tomates car ils peuvent se déterminer facilement à basse température.

Laisser suffisamment d'espace autour des aliments. S'ils sont trop tassés ou trop proches les uns des autres, l'air froid ne peut plus circuler et le pouvoir de réfrigération diminue.

Ne jamais oublier de couvrir ou emballer les aliments afin d’empêcher l’apparition d’odeurs

Compartiment de rafraîchissement (pas tous les modèles)

1. Appuyez doucement en haut au centre du Home Bar pour ouvrir (pression type one-touch)
2. Vous pouvez accéder au compartiment de rafraîchissement sans ouverture de la porte, ce qui économise l'électricité.
3. L'ampoule du réfrigérateur est allumée quand la porte du compartiment de rafraîchissement est ouverte. Il est facile à identifier le contenu.

1. Vous pouvez mettre votre vin ou votre nourriture sur le couvercle ouvert du home bar.
2. Laisser le couvercle ouvert pendant trop longtemps pourrait diminuer la performance refroidissante.

Utilisation du distributeur (modèles avec distributeur seulement)

Appuyer sur le bouton 'WATER/ICE' (EAU/GLACE) et poussez doucement la manette avec votre tasse. Votre sélection viendra 1~2 secondes après.

Choisissez en appuyant sur 'WATER' (EAU) et l'icone s'allume.

Choisissez en appuyant sur 'ICE' (GLACE) et l'icône s'allume.

EAU

GLACONS

Quand vous nettoyez la caisse de cubes de glace ou ne l'utilisez pas pendant longtemps, enlevez les cubes de glace dans la caisse d'entreposage de glace et verrouillez la machine à glace en poussant le bouton 'ICE' (fr : 'GLACE') pendant 3 secondes.

Attention

• Évitez d'utiliser des verres fragiles ou du cristal pour prendre de la glace.
• Pour votre sécurité, ne jamais mettre les doigts ou des ustensiles à l'intérieur du distributeur.
• Si vous trouvez une couleur anormale à la glace, appelez le SAV.

Utilisation de la fabrique glace automatique (modèles avec distributeur seulement)

• 10 glaçons sont fabriqués (14~15 fois par jour) en même temps. Si la réserve est pleine la fabrication s'arrête.
• Il est normal que la machine à glace fasse des sons de claquement quand les cubes de glace tombent dans la caisse d'entreposage de glace. Pour prévenir une mauvaise odeur, nettoyez régulièrement la Caisse d'Entreposage des Cubes de Glace.
• Si la quantité de glace dans la Caisse d'Entreposage n'est pas suffisante, il est probable que la glace ne soit pas distribuée. Attendez un jour environ pour faire plus de glace.
• Si la glace n'est pas distribuée facilement, vérifie que la sortie du distributeur n'est pas bloquée.

Si les glaçons se collent entre eux et ne descendent pas

• Retirez la caisse de réserve des glaçons et séparez les cubes de glace, tous cubes qui peuvent être liés l'un à l'autre.
• La quantité d'eau est insuffisante et a besoin d'être réglée. Appelez le SAV.

En cas de panne d'électricité

• Les glaçons peuvent fondre et couler dans le congélateur.
• Si une longue coupure est prévue, retirez la réserve de glace, videz les glaçons et remettez la réserve en place.

Utilisez seulement les glaçons en dehors de ce réfrigérateur.

Entretien et nettoyage

Les fonctionnalités dépendent des modèles

1 Étagère de la distribution d'eau

• Enlevez la grille de déversement et nettoyez l'étagère de l'eau régulièrement. (L'étagère de déversement n'a pas d'auto-drainage)

2 Réserve de glace

• Démontage; Soulevez le boîtier vers l'avant pour l'enlever.
• Remise en place; Glisser dans les rainures et pousser jusqu'au fond. Si vous n'arrivez pas à l'insérer correctement, dessortez-le, bougez le dessous dans la boîte ou faites tourner le mécanisme d'un quart de tour, remettez-le en place.

Ne stockez pas les glaçons trop longtemps.

Balconnets du congélateur et du réfrigérateur

• Tenir les deux extrémités et soulever.

Étagères du congélateur et du réfrigérateur.

• Ouvrir suffisamment les portes, puis tirer les étagères vers l'avant.

Casier à légumes et casier à fruits

Tirez en avant et soulevez un peu pour déplacer.

Équipement intérieur

Utiliser un chiffon doux, de l'eau et un détergent neutre pour le nettoyage.

Arrière (compartment moteur)

• Éliminer la poussière de la grille à l'aide d'un aspirateur au moins une fois par an.

Attention

Ne jamais utiliser d'essence, de benzène, de diluant, etc. sous peine d'endommager des éléments.

Avant d'appeler un technicien…

Veuillez consulter les astuces de dépannage suivantes avant d'appeler un technicien!

Problème

Il ne fait jamais froid à l'intérieur. La congélation et la réfrigération ne sont pas satisfaisantes.

Point de contrôle

Le réfrigerateur est-il débranché ? La température est-elle régée sur [Low Mode] (Basse) ? Le réfrigérateur est-il exposé à la lumière directe du soleil ou y a-t-il un appareil de chauffage à proximité ? L'arrière du réfrigerateur est-il trop proche du mur ?

Action

1. Brancher le réfrigerateur. Régler la température sur Middle (Milieu) ou High (Haut). 3. Déplacer le réfrigerateur à l'écart de la lumière directe du soleil et de tout appareil de chauffage. 4. Laisser un espace suffisant (au moins 10 cm) entre l'arête du réfrigerateur et le mur.

Problème

Les alimentes gèlent dans le réfrigérateur.

Point de contrôle

La température est-elle régée sur High (Haut) ? La température ambiente est-elle trop BASSE ? Des alimentés à forte teneur en humidité sont-ils placés à proximité de la conduite d'air froid ?

Action

1 Régler la température sur [Middle] (Milieu) ou [Low] (Basse). 2 Les alimentés peuvent geler si la température ambiente est inférieure à 5°C. Les déplacer à un endroit où la température est supérieure à 5°C. • Placer les alimentés à forte teneur en humidité sur le devant des étagères, à proximité de la porte.

Problème

Le réfrigérateur fait un bruit étrange

Point de contrôle

Le sol sur lequel repose le réfrigérateur est-il inégal ? L'arrière du réfrigérateur est-il trop proche du mur ? D'autres objets sont-ils en contact avec le réfrigérateur ?

Action

1 Déplacer le réfrigérateur à un endroit où le sol est nivelé. Laisser un espace suffisant. Enlever aucun objet qui touche le réfrigérateur.

Problème

Odeurs ou émanations nauséabondes venant de l'intérieur

Point de contrôle

• Les aliments sont-ils conservés sans couvercle ou sans emballage ? • Les étagères et les balconnets ont-ils été salis par des aliments ? (3) Les aliments sont-ils conservés trop longtemps ?

Action

1. Couvrir les aliments ou les emballer. 2. Les nettoyer régulièrement. Quand les odeurs s'imprègnent, il est difficile de les éliminer. Ne pas conserver les aliments pendant une période prolongée. Le réfrigérateur n'est pas un conservateur d'aliments parfait ni permanent.

	Anomalie	Explication
Chaleur	La façade avant et les côtés du réfrigerateur chauffent.	●Des canalisations (conduites réfrigérantes) sont placées sous la surface afin d'empêcher la formation d'humidité.
Portedifficile àouvrir	Les portes ne s'ouvrent pas facilement.	●Quand la porte est fermée et rouverte juste après, elle est difficile à ouvrir. De l'air chaud entre à cause de la différence de pression. Dans pareil cas, attendre une minute avant de rouvrir la porte.
Bruitétrange	De l'eau semble couler dans le réfrigerateur.	●Quand le compresseur se lance ou s'accête, le liquide réfrigérant qui coule dans les conduites peut faire du bruit.●Le dégivrage de l'eau peut également faire un tel bruit. (Ce réfrigerateur est équipèd'un système de dégivrage automatique.)
	Des craquements se font entendre.	●Lorsque les éléments interieurs se rétractent et/ou se dilatent en raison des changements de température, de tels bruits peuvent se faire entendre.
	Bruit de fond ou bourdonnement.	●Le compresseur ou les ventilateurs de circulation d'air peuvent provoquer un bruit de fonctionnement. (Si le réfrigerateur n'est pas à niveau, ce bruit peut être plus fort.)
Givreetcondensation	Du givre et/ou de la condensation se forment sur les parois et/ou à la surface des éléments dans les compartments congélateur et réfrigerateur.	Du givre et/ou de la condensation peuvent se former dans les cas suivants;●Quand la température est élevé et/ou l'humidité forte autour du réfrigerateur.●Quand les portes restent ouvertes longtemps●Quand des alimentés à force teneur en humidité ne sont pas couverts ni emballés.※Le même phénomène se produit quand on verse de l'eau froide dans un éléments en verre et que de la condensation se forme à la surface.
	Condensation à la surface du carénage	●Dans pareil cas, l'humidité ambiente est très élevé autour du réfrigerateur, l'humidité dans l'air se condense sur la surface sous forme de rosée.

Préparation à l'installation

Vérifier d'abord que le réfrigérateur passe par l'embrasure de la porte.

Dimensions (y compris les poignées de la porte)

(Largeur Profondeur Hauteur) 906mm × 735mm × 1770mm

Trouver un emplacement d'installation adaptable

Laisser un espace suffisant entre l'arrière du réfrigérateur et le mur afin que l'air circule librement

Ne pas exposer le réfrigérateur au rayonnement direct du soleil

• Quand l'emplacement d'installation est prêt, suivez les instructions d'installation.

Si la température ambience dans laquelle le réfrigerateur fonctionne est BASSE (inférieure à 5°C), les aliments peuvent geler et le réfrigerateur peut fonctionner anormalement.

Si le réfrigérateur ne passe pas par l'embrasure de la porte, professionnelles suit.

(Ce guide renvoie aux plusieurs modèles.)

Les caractéristiques réelles dépendent du modèle.

Démontage de la porte du congélateur

Enlevez d'abord la couverture en bas de devant si elle est attachée.

1 Maintenez le raccord et enlevez le tuyau de gauche. (Modèles avec distributeur seulement)

2 Dévisser le cache de la charnière du haut à l'aide d'un tournevis.

3 Dévisser le système de fixation de 3~4 tours dans le sens inverse des aiguilles d'une montre. Déconnecter les faisceaux électriques.

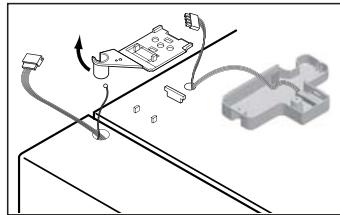

4 Soulever la partie avant de la charnière pour enlever la porte. (Attention! La porte peut tomber quand la charnière est enlevée.)

5 Attention à ne pas déterminer le circuit d'arrivée d'eau en enlevant la porte.

Démontage de la porte du réfrigérateur

1 Dévisser le cache de la charnière du haut à l'aide d'un tournevis. Insérer un tournevis fin dans la fente latérale du cache pour l'enlever.

2 Dévisser le système de fixation de 3 ou 4 tours dans le sens inverse des aiguilles d'une montre. Déconnecter les faisceaux électriques. (dépendant du modèle)

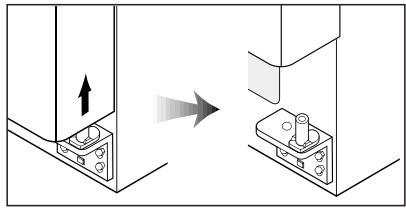

Soulevez la porte pour l'enlever

Remontage de la porte du congélateur

1 Enfilez le tuyau dans l'axe de la charnière inférieure (Modèles avec distributeur seulement). Placez le bas de la porte du congélateur dans l'axe de la charnière. Placez le trou en bas de la porte du congélateur bien droit dans l'axe de la charnière.

2 Refermez la porte et insérez l'ergot de la charnière du haut dans le trou du haut de la porte du congélateur. (Insérez d'abord l'arrière de la charnière dans la rainure de l'élément saillant, puis faites-la rentrer dans le trou du haut de la porte.)

3 Visser le système de fixation de la charnière de plusieurs tours. Connecter les faisceaux électriques et visser le fil de terre.

4 Clipser le cache de la charnière et le visser et insérez profondément le tuyau dans le raccord. (Modèles avec distributeur seulement)

Remontage de la porte du réfrigérateur

1 Insérer verticalement le trou du bas de la porte du réfrigérateur dans l'ergot de la charnière du bas.

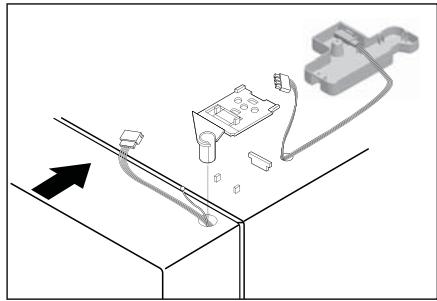

2 Refermer la porte et insérer l'ergot de la charnière du haut dans le trou du haut de la porte du réfrigérateur. (Insérer d'abord l'arrière de la charnière dans la rainure de l'élément saillant, puis la faire rentrer dans le trou du haut de la porte.)

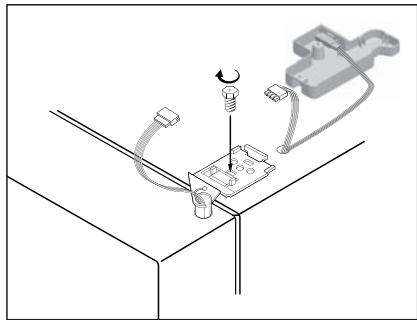

3 Visser le système de fixation de la charnière de plusieurs tours. Connecter les faisceaux électriques et visser le fil de terre.

Mise à niveau du réfrigérateur et ajustement des portes (si nécessaire)

Le réfrigérateur doit être à niveau pour assurer un fonctionnement optimal et se présenter correctement.

(Quand le sol sur lequel le réfrigérateur repose est inégal, les portes du congélateur et du réfrigérateur ne sont pas alignées.)

Si la porte du congélateur est plus basse que celle du réfrigérateur...

1 Insérer un tournevis (plat) dans l'une des fentes du pied réglable de gauche (bas du congélateur) et faire tourner le pied dans le sens des aiguilles d'une montre jusqu'à ce que la porte soit alignée. (Visser pour faire remonter la porte du congélateur; dévisser pour la fa

Si l'étape 1 ne suffit pas à aligner la porte du congelateur, passer aux étapes suivantes.

Ouvrez les portes, dévissez la couverture de devant et enlevez-la si elle est attachée.

Insérez la clé (partie A) sur l'écrou de charnière (partie1) et dévissez l'écrou avec la clé dans le sens des aiguilles d'une montre.

Insérez la clé (partie B) sur l'écrou de charnière (partie2) et tournez la clé dans le sens des aiguilles d'une montre pour faire baisser la porte.

5 Si la porte est alignée, fermez l'écrou (1) bien fort en tournant la clé dans le sens inverse des aiguilles d'une montre.

Si la porte du réfrigérateur est plus basse que celle du congélateur...

1 Insérer un tournevis (plat) dans l'une des fentes du pied réglable de droite (bas du réfrigérateur) et faire tourner le pied dans le sens des aiguilles d'une montre jusqu'à ce que la porte soit alignée. (Visser pour

faire remonter la porte du réfrigérateur ; dévisser pour la faire descendre.

Si l'étape 1 ne suffit pas à aligner la porte du réfrigérateur, passer aux étapes suivantes. 2 Insérez la clé (partie A) sur l'écrou de charnière (partie 1) et dévissez l'écrou avec la clé dans le sens des aiguilles d'une montre. 3 Insérez la clé (partie B) sur l'écrou de charnière (partie 2) et tournez la clé dans le sens inverse des aiguilles d'une montre pour faire baisser la porte.

Si la porte est alignée, fermez l'écrou (1) bien fort en tournant la clé.

Fixation du cache frontal

Après avoir installé le réfrigerateur et/ou aligné les portes, fixer le cache frontal à l'aide des vis fournies (situées dans le casier à œufs). (Enlevez d'abord les vis du panneau en bas de devant. Faites claquer et vissez la couverture)

Attention

L'avant du réfrigerateur doit être légèrement plus haut que l'arrière pour faciliter la fermeture des portes, mais si les pieds réglables ont été trop surélevés pour aligner les portes, au point que l'avant du réfrigerateur est trop haut par rapport à l'arrière, la porte peut être difficile à ouvrir.

Filtre à eau

1. Pour installer le filtre, ôter le couvercle de fermeture pour installer le filtre. (Distributeurs du glaçon et de l'eau peuvent également être utilisés sans le filtre à eau, dans ce cas mettre en position de verrouillage doit être utilisée.)

1. Tourner avec précaution le filtre dans le sens des aiguilles d'une montre.
2. Changer le filtre tous les 6 mois. ※ Les nouveaux filtres sont disponibles auprès de votre revendeur.

Attention

• Essuyer les gouttelettes avec le tissu lors du changement du filtre.

Information concernant le filtre à eau

• Après l'utilisation, le système d'arrivée d'eau est sujet à une forte pression. Procédez avec des précautions quand vous enlevez le filtre.
• Faites le vidange du système d'arrivée d'eau si l'appareil n'a pas été utilisé pendant une longue période ou si la glace/eau a un goût ou une odeur désagréable. Pour faire ceci, faites distribuer de l'eau par le distributeur d'eau pendant plusieurs minutes. Si le goût ou odeur désagréable persiste, remplacez le contrôle.
• Projet de congélation, Enlevez la cartouche du contrôle si vous souhaitez que la température passe en dessous de zéro.
• N'installez pas le filtre à eau si la pression de l'eau est supérieure à 0.86MPa (8.6bar). Si la pression de l'eau est supérieure à 0.55MPa (5.5bar), la soupape de pression doit être installée. Si vous n'êtes pas sûr de la valeur de la pression de l'eau, veuillez contacter le spécialiste d'installation.

Si la pression monte brusquement, ceci peut endommager le tuyau. N'installez pas le filtre à eau sans le suppresseur convenable. Contactez le spécialiste d'installation si vous n'êtes pas sûr que la montée brusque puisse endommager le tuyau à eau.

• Après avoir installé un nouveau filtre : jetez toute la glace produite dans les premières 24 heures après le changement.
• Si la glace n'a pas été déplacée pendant une longue période : videz le boîtier de glace et jetez toute la glace produite dans les prochaines 24 heures.

Installation de l'arrivée d'eau (modèles avec distributeur seulement)

1. La pression d'eau doit être de 2.0 à 12.5 kgf/cm² ou plus pour que la fabrication de glace fonctionne. Pour vérifier, remplissez un verre de 180 cc, si le temps de remplissage est inférieur à 10 secondes, la pression est correcte.
2. Quand vous installez les tuyaux à eau, assurez-vous qu'ils ne soient pas proches d'aucune surface chaude.
3. Le filtre est uniquement un filtre à impuretés. Il ne désinfecte pas, ne tue pas les bactéries et les microbes.
4. Si la pression d'eau n'est pas suffisante pour faire fonctionner la machine à glace, téléphonnez au plombier local pour installer une pompe de pression d'eau supplémentaire.
5. La durée de vie du filtre dépend des conditions d'utilisation; toutefois, il est recommandé de le changer au moins tous les 6 mois.
6. Après installation du circuit d'alimentation en eau, choisissez [WATER] (EAU) sur le panneau de contrôle et maintenance. Appuyez pendant 2~3 minutes pour remplir le réservoir d'eau.
7. Utilisez de la bande adhésive pour l'étanchéité des raccords et éviter les fuites d'eau.
8. L'appareil doit être raccordé à une arrivée d'eau froide.

Kit de raccordement d'eau

• Contrôler la présence des pièces nécessaires au raccordement d'eau. Quelques autres pièces nécessaires sont disponibles auprès de votre SAV local. Contacter votre Service Après-Vente.

Raccord

Filtre à Eau

Tuyau d'eau

Consigne d'installation (uniquement pour modèle avec distributeur)

1. Raccordement de l'appareil

2. Raccorder le tuyau d'eau au robinet

Figure A

Figure B

Placez le joint de la machine à laver en caoutchouc à l’intérieur du connecteur de robinet et vissez-le dans le robinet d’eau.
