Type de produit	Disque platine Turn 3
Couleur	Noir
Caractéristiques techniques principales	Technologie de lecture analogique, bras de lecture en aluminium, cellule de lecture de haute qualité
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	450 mm x 350 mm x 120 mm
Poids	4,5 kg
Compatibilités	Compatible avec la plupart des amplificateurs et systèmes audio
Fonctions principales	Lecture de disques vinyles, contrôle de vitesse (33/45 tours)
Entretien et nettoyage	Nettoyage régulier de la platine et de la cellule, utilisation d'un chiffon doux
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour la cellule et le bras de lecture
Sécurité	Utiliser sur une surface stable, éviter l'humidité et les sources de chaleur
Informations générales	Idéal pour les audiophiles et les amateurs de musique vintage

FOIRE AUX QUESTIONS - HIFIPLATINETOURN.DISQUEPLATINE TURN 3 NOIR DARRYRELOOP

Comment connecter le DARRYRELOOP HIFIPLATINETOURN.DISQUEPLATINE TURN 3 NOIR à mon système audio ?

Utilisez le câble RCA fourni pour connecter la platine vinyle aux entrées audio de votre amplificateur ou de vos enceintes. Assurez-vous que l'appareil est éteint avant de faire les connexions.

Que faire si le son de la platine est faible ou distordu ?

Vérifiez que l'aiguille est correctement installée et en bon état. Assurez-vous également que les réglages de volume de votre système audio sont appropriés et que les câbles sont correctement connectés.

La platine ne tourne pas, que dois-je vérifier ?

Assurez-vous que la platine est branchée à une source d'alimentation. Vérifiez également que le plateau est correctement installé et qu'aucun objet n'entrave son mouvement.

Comment changer l'aiguille de la platine ?

Pour changer l'aiguille, retirez délicatement l'ancienne aiguille de la tête de lecture et insérez la nouvelle aiguille en suivant les instructions fournies dans le manuel d'utilisation.

Puis-je utiliser la platine avec des vinyles de différentes tailles ?

Oui, la DARRYRELOOP HIFIPLATINETOURN.DISQUEPLATINE TURN 3 NOIR est compatible avec des vinyles de 33, 45 et 78 tours. Assurez-vous de sélectionner la vitesse appropriée avant de jouer le disque.

Comment régler la vitesse de rotation de la platine ?

Utilisez le commutateur de sélection de vitesse situé près du plateau pour choisir entre 33, 45 ou 78 tours. Assurez-vous que le plateau est à l'arrêt avant de changer la vitesse.

Pourquoi ma platine fait-elle des bruits de grattage pendant la lecture ?

Cela peut être dû à une poussière ou à des débris sur le disque ou l'aiguille. Nettoyez le disque et l'aiguille avec des produits appropriés pour vinyles et vérifiez également l'alignement de la tête de lecture.

Où puis-je trouver le manuel d'utilisation de la platine ?

Le manuel d'utilisation est généralement fourni dans l'emballage. Si vous ne l'avez pas, vous pouvez le télécharger depuis le site officiel de DARRYRELOOP dans la section support.

MODE D'EMPLOI HIFIPLATINETOURN.DISQUEPLATINE TURN 3 NOIR DARRYRELOOP

Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi avant la première utilisation! Toutes les personnes chargées de l'installation, de la mise en service, de l'utilisation, de l'entretien et de la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d'emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant.

Afin d’éviter un incendie ou une décharge électrique, veillez à tenir cet appareil à l’écart des liquides et de l’humidité! N’ouvre jamais le boîtier!

Gardez ces instructions pour des utilisations ultérieures!

Conserver pour son usage posterior!

www.reloop-hifi.com

Reloop Trademark

Global Distribution GmbH

Schuckertstr. 28

48153 Münster / Germany

2015

PREMIUM ANALOGUE HIFI-TURNTABLE

ATTENTION! Pour toute propre sécurité, veuillez lire attentivement ce mode d'emploi avant la première utilisation! Toutes les personnes chargées de l'installation, de la mise en service, de l'utilisation, de l'entretien et de la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d'emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant.

Nous vous félicitons d'avoir choisi la platine vinyle Reloop TURN 3, preuve de la confiance que vous accordez à notre technologie pour HiFi. Avant la mise en service, nous vous prions de lire attentivement ce mode d'emploi et de respecter les instructions pendant l'utilisation.

Retirez la Reloop TURN 3 de son emballage. Avant la première mise en service, vérifiez le bon état de l'appareil. Si le boîtier ou le câble sont endommagés, n'utilisez pas l'appareil et contactez votre revendeur.

Consignes de sécurité

ATTENTION! Soyez particulièrement vigilant lors des branchements avec la tension secteur 230 V, 50 Hz ou 115 V, 60 Hz. Une décharge électrique à cette tension peut être mortelle! La garantie exclut tous les dégâts dus au non-respect des instructions de ce mode d'emploi. Le fabricant décline toute responsabilité pour les dégâts matériels et personnels dus à un usage incorrect ou au non-respect des consignes de sécurité.

• Cet appareil a quitté l'usine de fabrication en parfait état. Afin de conserver cet état et assurer la sécurité de fonctionnement, l'utilisateur doit absolument respecter les consignes de sécurité et les avertissements indiqués dans ce mode d'emploi.
• Pour des raisons de sécurité et de certification (CE), il est interdit de transformer ou modifier cet appareil. Tous les dommages dus à une modification de cet appareil ne sont pas couverts par la garantie.
• Le boîtier ne contient aucune pièce nécessitant un entretien, à l'exception de pièces d'usure pouvant être remplacées de l'extérieur. La maintenance doit exclusivement être effectuée par du personnel qualifié afin de conserver les droits de garantie!
• Veillez à n'effectuer le raccordement secteur qu'une fois l'installation terminée. Branchez toujours la fiche secteur en dernier. Vérifiez que l'interrupteur principal soit sur „OFF“ avant de brancher l'appareil.
• Utilisez uniquement des câbles conformes. Veillez à ce que toutes les fiches et douilles soient bien vissées et correctement connectées. Si vous avez des questions, contactez votre revendeur.
• Veillez à ne pas coincer ou endommager le cordon d'alimentation par des arêtes tranchantes lorsque vous installez l'appareil.
• Prenez garde à ce que le cordon électrique n'entre pas en contact avec d'autres câbles et soyez prudent lorsque vous manipulez des lignes ou des prises électriques. Ne touchez jamais ces éléments avec des mains humides!
• Insérez uniquement le cordon d'alimentation dans des prises électriques de sécurité. La source de tension utilisée doit être une prise électrique en ordre du réseau d'alimentation publique.
• Débranchez l'appareil lorsque vous ne l'utilisez pas ou pour le nettoyer! Pour débrancher l'appareil, tirez toujours sur la prise, jamais sur le câble! Fermez le couvercle anti-poussières lorsque vous n'utilisez pas la platine.
• Placez l'appareil sur une surface plane, stable et difficilement inflammable. En cas de larsen, éloignez les enceintes de l'appareil.
• Évitez tous les chocs et l'emploi de la force lors de l'installation et l'utilisation de l'appareil.
• Installez l'appareil dans un endroit à l'abri de la chaleur, de l'humidité et de la poussière. Ne laissez pas traîner les câbles pour votre sécurité personnelle et celle de tiers!
• Ne placez jamais des récipients de liquides susceptibles de se renverser sur l'appareil ou à proximité directe. En cas d'infiltration de liquides dans le boîtier, retirez immédiatement la fiche électrique. Faites contrôler l'appareil par un technicien qualifié avant de le réutiliser. La garantie exclut tous les dégâts dus aux infiltrations de liquides.
• N'utilisez pas l'appareil dans un environnement extrêmement chaud (plus de 35°C) ou froid (sous 5°C). N'exposez pas l'appareil directement aux rayons solaires ou à des sources de chaleur telles que radiateurs, fours, etc. (également valable lors du transport). Assurez toujours une ventilation convenable.
• N'utilisez pas l'appareil lorsqu'il est amené d'une pièce froide dans une pièce chaude. L'eau de condensation peut détruire votre appareil. Laissez l'appareil hors tension jusqu'à ce qu'il ait atteint la température ambiante.
• Ne nettoyez jamais les touches et curseurs avec des produits aérosols ou gras. Utilisez uniquement un chiffon légèrement humide, jamais de solvants ou d'essence.
• Utilisez l'emballage original pour transporter l'appareil.
• Réglez d'abord les curseurs de réglage et de volume de votre ampli au minimum et les interrupteurs des enceintes sur „OFF". Attendez 8 à 10 secondes avant d'augmenter le volume afin d'éviter d'endommager les enceintes et le diviseur de fréquence.
• Les appareils électriques ne sont pas des jouets. Soyez particulièrement vigilants en présence d'enfants.
• Les directives de prévention des accidents de l'association des fédérations professionnelles doivent être respectées dans les établissements commerciaux.
• Dans les écoles, instituts de formation, ateliers de loisirs etc., l'utilisation de l'appareil doit être effectuée sous la surveillance de personnel qualifié.
• Conservez ce mode d'emploi pour le consulter en cas de questions ou de problèmes.

Utilisation conforme

• Cet appareil est une platine vinyle HiFi haut de gamme qui permet de lire des disques de 12" et 7" du commerce. La platine doit être raccordée à un ampli ou à une chaîne HiFi.
• Ce produit est certifié pour le branchement sur secteur 230 V, 50 Hz et 115 V, 60 Hz tension alternative et est exclusivement conçu pour être utilisé en local fermé.
• Toute utilisation non conforme peut endommager le produit et annuler les droits de garantie. En outre, toute utilisation autre que celle décrite dans ce mode d'emploi peut être source de court-circuits, incendies, décharges électriques, etc.
• Le numéro de série attribué par le fabricant ne doit jamais être effacé sous peine d'annuler les droits de garantie.

Entretien

• Contrôlez régulièrement le bon état de l'appareil (boîtier, cordon), et des pièces d'usure telles que boutons et curseurs, courroie d'entraînement et cellule.
• Si vous supposez que l'appareil ne peut plus être utilisé en toute sécurité, mettez l'appareil hors-service et assurez-le contre toute réutilisation involontaire. Débranchez la fiche électrique de la prise de courant!
• La sécurité d'emploi est susceptible d'être affectée lorsque l'appareil est visiblement endommagé, ne fonctionne plus correctement, après un stockage prolongé dans des conditions défavorables ou après une forte sollicitation de transport.

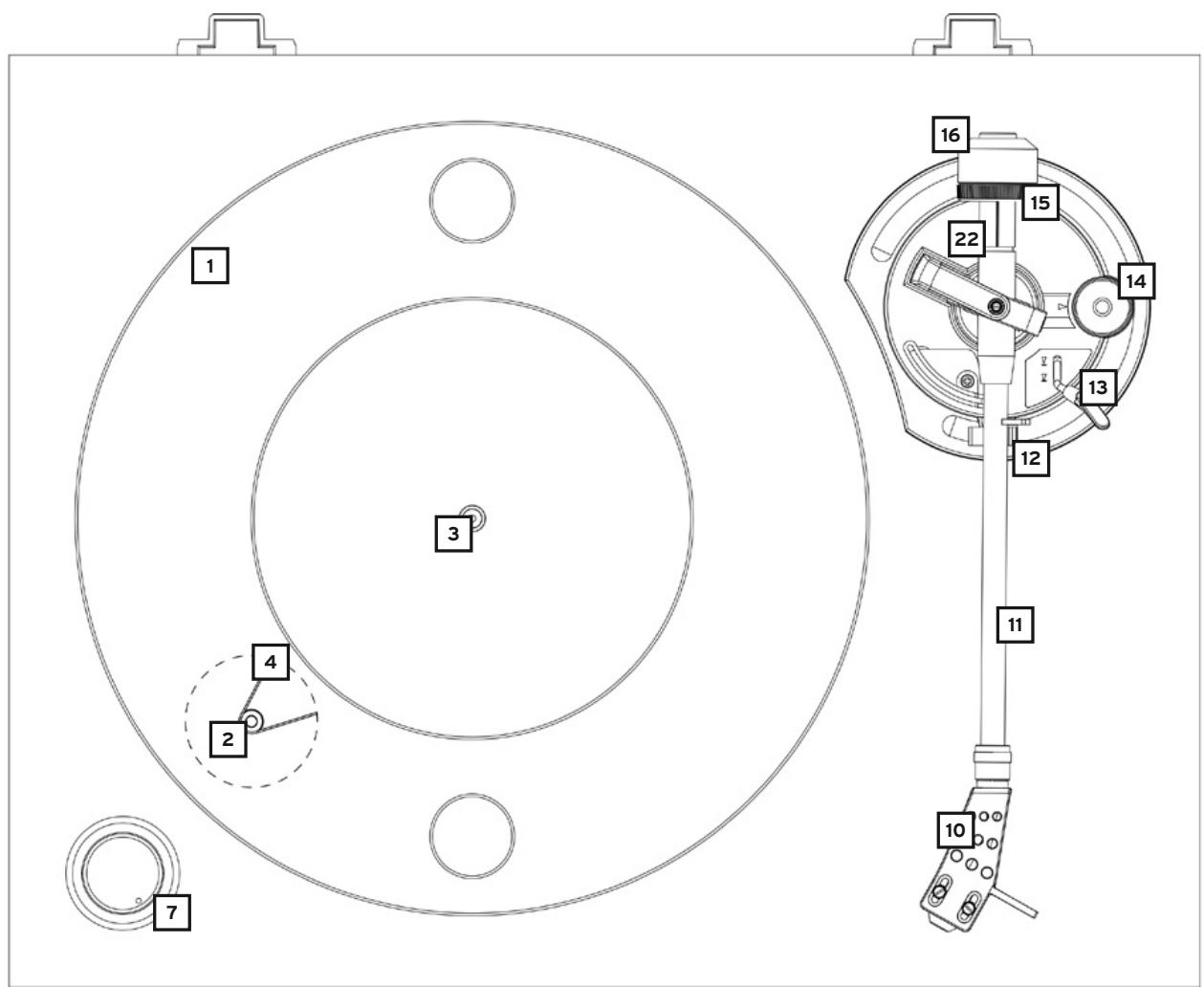

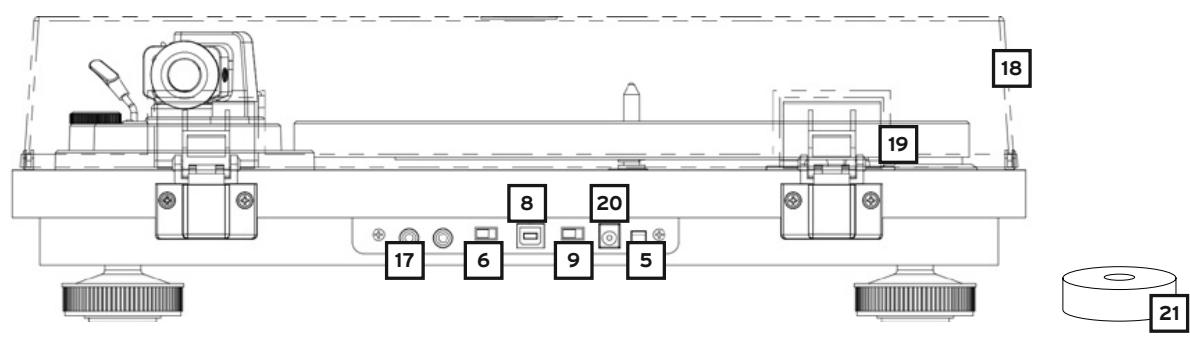

Designations

1. Plateau de lecture
2. Moyeu d'entraînement
3. Moyeu du plateau de lecture
4. Courroie d'entraînement
5. Interrupteur MARCHE/ARRÊT
6. Interrupteur marche/arrêt du préampli
7. Commutateur 33/45/78
8. Port USB
9. Interrupteur marche/arrêt Auto-Stop
10. Cellule avec Ortofon 2M Red prémontée
11. Bras de lecture
12. Support de bras de lecture
13. Lève-bras
14. Molette antidérapage
15. Graduation contrepoids (Counterweight Dial is fixed to the Counterweight -16-)
16. Contrepoids
17. Prises de sortie audio (coaxiales)
18. Capot
19. Charnière du capot
20. Branchement bloc secteur
21. Adaptateur 7"
22. Counterweight Rod

Fixez la table de lecture -1- sur le moteur. Placez la table de lecture dans la broche de table de lecture -3-. 2. Tirez la courroie enroulée en dessous de la table de lecture par dessus la broche d'entraînement -2-. 3. Posez la feutrine livre sur le plateau de lecture, centrée sur le moyeu du plateau de lecture -3-. 4. Fixez le contre-poids -16- sur le bras de lecture.

REMARQUE! La graduation du contre-poids -15- doit être dirigée vers l'avant.

1. Vissez la cellule avec pick up -10- au bras de lecture -11-. La tête de lecture se laisse aisément replacer le cas échéant :

a) Dévissez d'abord les vis de fixation de la cellule et débranchez le câble de la tête de lecture fournie avec l'appareil. b) Démontez la tête de lecture de la cellule. c) Raccordez les câbles de connexion de la cellule avec les connecteurs du système et respectez l'affectation des câbles:

Couleur:	Canal et polarité:
Blanc (L+)	Gaugue, positif
Bleu (L-)	Gaugue, négatif
Rouge (R+)	Droite, positif
Vert (R-)	Droite, négatif

d) Serrez les vis de fixation de la cellule.

1. Raccorder le câble coaxial (RCA) livré aux prises de sortie audio -17- et le brancher sur une entrée Phono OU une entrée Line de votre ampli ou de toute chaîne Hi-Fi.

HINWEIS! Le branchement sur une entrée Phono ou Line dépend du réglage de l'interrupteur marche/arrêt du préampli (Pre Amp).

PRE AMP OFF = entrée Phono

PRE AMP ON = entrée Line

1. Le cas échéant, raccorder le câble USB à votre ordinateur pour effectuer des enregistrements. Voir aussi la section „Enregistrement USB".
2. Raccorder le bloc secteur au connecteur d'alimentation -20- et à une prise secteur.

1. Contre-poids

Placez le lève-bras -13- en position „BAS". Déplacez ensuite le bras de lecture -11- jusqu'au bord de la table de lecture -1-. Réglez le contre-poids -16- en le tournant dans le sens des aiguilles d'une montre de manière à ce que le bras ne bascule plus et reste parallèle à la table de lecture. Reposez le bras sur son support -12-. Réglez la graduation du contre-poids -15- jusqu'à ce que la position „0" se trouve au-dessus de la ligne de marquage de la gaine du bras de lecture. Tournez ensuite le contre-poids dans le sens des aiguilles d'une montre jusqu'à ce que la graduation indique la valeur correspondant à la force d'application recommandée de l'aiguille de la tête de lecture.

2. Molette anti-dérapage

Réglez la molette anti-dérapage -14- de manière à ce que sa valeur corresponde à la force d'application de l'aiguille de la tête de lecture.

3. Sélection PRE AMP on/off & mise sous tension

Vérifier le réglage PRE AMP ON/OFF -6-. En fonction de la sélection de branchement Phono/Line, le préampli doit être allumé ou éteint. Après avoir effectué tous les branchements & réglages, vous pouvez allumer l'appareil avec l'interrupteur MARCHE/ARRÉT -5-.

4. Lecture

Placer le disque sur la feutrine du plateau de lecture -1-. Sélectionner la vitesse adéquate pour le disque avec le commutateur 33/45/78-7-. Retirer la protection de la tête de lecture -10-. Régler le lève-bras -13- sur „UP“ et amener le bras -11- au-dessus du sillon du disque, là où vous pouvez partager la lecture. Régler ensuite le lève-bras -13- sur „DOWN“ pour abaisser la tête de lecture sur le sillon.

REMARQUE! Vous pouvez aussi laisser le lève-bras sur „BAS“ et abaisser le bras manuellement. Prenez soin de ne pas endommager l'aiguille de la tête de lecture.

INSTRUCTIONS POUR LA LECTURE DE DISQUES À 78 TOURS (GOMME-LAQUE) En cas de lecture de disques en gomme-laque à 78 tours, il convient de désactiver l'automatisme Start/Stop (Auto-Stop Off), pour éviter que le mécanisme du bras de lecture arrête la lecture prématurément. Veuillez tenir compte que les disques en gomme-laque requièrent une tête de lecture spéciale (pour 78 RPM).

5. Sélectionner start/stop -9- (auto-stop on/off)

Votre platine vinyle peut être utilisée soit en mode entièrement manuel (Auto-Stop Off) ou avec Start/Stop (Auto-Stop On).

Si la courroie -4- est correctement installée, le plateau de lecture -1- tourne automatiquement, dès que le bras de lecture -11- est actionné. Le retour du bras de lecture -11- sur le support -12- (position initiale) met en marche le moteur de rotation -2- du plateau de lecture -1-. Le moteur -2- s'arrête aussi automatiquement à la fin d'un disque.

B) auto-stop OFF

Si la courroie -4- est correctement installée, le plateau de lecture -1- tourne en permanence en mode Auto-Stop OFF -9-. Le bras de lecture -11- doit alors être entièrement actionné manuellement pour lancer et terminer la lecture.

NOTE En cas de lecture de disques en gomme-laque à 78 tours, il convient de désactiver l'automatisme Start/Stop (Auto-Stop Off), pour éviter que le mécanisme du bras de lecture arrête la lecture prématurément.

6. Enregistrement USB (raccordement à un ordinateur)

Raccorder le port USB à une prise USB de votre ordinateur PC/Mac. L'identification de l'interface audio USB s'effectue automatiquement (USB Audio Codec) et ne requiert aucun pilote supplémentaire (Class Compliant). Après l'installation automatique de la carte audio USB, vous pouvez procéder aux réglages suivants dans votre programme d'enregistrement ou votre configuration OS :

• Réglages Son/Enregistrement
• 2 canaux
• 16 bits
• 48000 Hz (qualité DVD) REMARQUE! Toujours assurer un branchement USB direct sur l'ordinateur. L'utilisation d'un hub USB peut dans certaines conditions cause des perturbations.

De nombreux programmes d'enregistrement sont disponibles. Parmi les versions gratuites, nous recommandons Audacity. Autres informations et téléchargement :

www.audacity.de

Remarque!

Dans le logiciel, la platine vinyle (USB Audio Codec) doit être réglée en tant qu'appareil d'enregistrement. Pour toutes demandes d'assistance relative aux fonctions du logiciel d'enregistrement, veuillez consulter le site web du fournisseur ou contacter sa Hotline.

7. Capot (protection antipoussières)

Le capot sert à ranger suturement et à protégérer votre platine vinyle contre les poussières. Cependant, lors de la lecture de disques, nous recommandons d'ôter le capot qui est susceptible d'affecter la qualité de sonorité. En outre, il convient d'installer votre platine vinyle sur un support si possible exempt de résonance, tel qu'une plaque en Multiplex ou en bois.

Reloop HiFi, vous souhaitez beaucoup de plaisir!
