Type de produit	Babyphone numérique
Marque	BABYMOOV
Modèle	TOUCH SCREEN
Technologie	2,4 GHz FHSS (sans interférence)
Portée maximale	250 m en extérieur
Écran	3,5 pouces couleur TFT tactile
Vision nocturne	Automatique (infrarouge)
Batterie récepteur	Lithium-Polymère rechargeable 1200 mAh
Fonction talkie-walkie	Oui (Répondre à bébé)
Réglage luminosité	Oui, via menu
Zoom numérique	Oui, x10
Fonction VOX	Oui, sensibilité réglable
Indicateur de température	Oui (°C/°F) avec alarme
Alarme hors de portée	Oui
Nombre de caméras max	4
Mode écran divisé	Oui (jusqu'à 4 caméras)
Enregistrement	Vidéo et photo sur carte micro SD (non fournie)
Caméra orientable	Oui
Veilleuse intégrée	Oui
Berceuses	3 types, contrôle à distance
Alimentation	Adaptateur secteur 5V (fourni) pour émetteur et récepteur
Plage de température de fonctionnement	-9 °C à +50 °C
Langues disponibles	Français, Anglais, Allemand, Néerlandais, Espagnol
Sortie TV	Oui (PAL/NTSC)
Détection de mouvement	Oui (réglable)
Conformité	CE, normes EMC, RF, LVD, sécurité

FOIRE AUX QUESTIONS - TOUCH SCREEN BABYMOOV

Comment connecter une caméra supplémentaire ?

Allumez le récepteur et la nouvelle caméra. Appuyez sur le bouton de synchronisation du récepteur (21) puis, à l'aide d'un trombone, appuyez pendant 5 secondes sur le bouton de synchronisation de la caméra (8). Le message 'OK' confirme la connexion.

Comment régler la langue ?

Appuyez sur le bouton Menu (13), puis sur l'icône de réglages. Utilisez les flèches pour sélectionner Langue et choisissez parmi Français, Anglais, Allemand, Néerlandais ou Espagnol.

Comment utiliser la fonction talkie-walkie ?

Maintenez enfoncé le bouton Répondre à bébé (14) et parlez dans le microphone (15). Relâchez le bouton pour écouter votre enfant.

Que faire si l'écran tactile ne répond pas ?

Vérifiez que le verrouillage de l'écran tactile (bouton 9) est bien désactivé. Si le problème persiste, calibrez l'écran via le menu Paramètres > Calibrage écran tactile.

Comment enregistrer des vidéos ?

Insérez une carte micro SD (non fournie) dans le lecteur (17). Dans le menu, sélectionnez l'option vidéo, appuyez sur l'icône d'enregistrement, puis à nouveau pour arrêter.

Comment régler la sensibilité VOX ?

Allez dans le menu Programmation VOX, sélectionnez la caméra souhaitée et ajustez la sensibilité du microphone sur 3 niveaux : bas, moyen, haut.

Comment verrouiller l'écran tactile ?

Utilisez le bouton de verrouillage (9) situé sur le côté du récepteur. En position verrouillée, l'écran ne répond plus aux touches accidentelles.

Pourquoi l'alarme hors de portée sonne-t-elle ?

Cela signifie que la distance entre l'émetteur et le récepteur dépasse la portée maximale (250 m en extérieur). Rapprochez les deux unités. Vérifiez aussi l'absence d'obstacles ou d'interférences.

Comment changer la batterie du récepteur ?

Dévissez le cache du compartiment batterie (22) à l'arrière du récepteur, retirez l'ancienne batterie et remplacez-la par une batterie Lithium-Polymère identique fournie par le fabricant. Revissez le cache.

Que faire si l'image est en noir et blanc ?

C'est probablement le mode vision nocturne qui est activé en raison d'une faible luminosité. Augmentez l'éclairage dans la chambre de bébé ou rapprochez le récepteur de la caméra.

MODE D'EMPLOI TOUCH SCREEN BABYMOOV

Merci d'avoir choisi notre Babyphone Touch Screen. Nous vous invitons à lire attentivement cette notice d'utilisation afin d'exploiter au mieux votre appareil et lui assurer une durée de vie optimale. Toutefois, si vous observez un défaut ou si vous rencontrez un quelconque problème, veuillez contacter notre service consommateur.

• Technologie 2.4 GHz digital FHSS, sans aucune interférence.
• Portée de 250 m dans un espace ouvert.
• Écran couleur 3.5" et résolution TFT avec l'écran tactile.
• Image digitale haute définition.
• Vision nocturne automatique.
• Récepteur muni d'une batterie au lithium rechargeable.
• Fonction « Répondre à bébé » sur le récepteur afin d'apaiser votre enfant à distance.
• Luminosité de l'écran régable et possibilité de zoom sur l'image.
• Fonctionnement à la voix (Fonction VOX).
• Indicateur de température.
• Alarme hors de portée.
• Port USB sur le récepteur.
• Indicateur de l'état de la batterie.
• Possibilité de connecter jusqu'à 4 caméras et écran divisible en 4.
• Enregistrement sur carte micro SD (non fournie).
• Caméra orientable.
• Fonction veilleuse et berceuse (3 types de berceuses). Possibilité de contrôle à distance à partir du récepteur.

Avertissements

• Le Babyphone Touch Screen ne doit pas être perçu comme un appareil médical. En plus de l'utilisation du Babyphone Touch Screen, il est vivement recommandé que votre bébé fasse régulièrement l'objet d'un contrôle direct de la part d'un adulte. Les bébés prématurés ou les enfants considérés comme à risque doivent faire l'objet d'un contrôle par un pédiatre ou autre personnel de santé.
• Ne vous éloignez jamais de votre enfant hors de la maison, même un court instant.
• Utilisez toujours la batterie du récepteur fournie par le fabricant : si la batterie est endommagée, elle doit être remplacée par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Pour une utilisation optimale de votre babynophone, et pour limiter toute interference, nous vous recommandons de ne brancher aucun autre appareil électrique sur la même prise que votre babynophone (n'utilisez pas de bloc multiprise).

• N'utilisez que les adaptateurs secteurs fournis. L'utilisation d'autres adaptateurs est susceptible d'endommager le Babyphone Touch Screen.
• Lorsque vous n'utilisez pas le Babyphone Touch Screen pendant une période prolongée, retirez la batterie du récepteur pour éviter tout dommage lié à une décharge de batterie.
• Débranchez l'adaptateur secteur de la prise murale lorsque vous n'utilisez pas le Babyphone.
• Le Babyphone Touch Screen fonctionne correctement dans une plage de température comprise entre -9 °C et +50 °C. N'exposez pas, de manière prolongée, le Babyphone Touch Screen aux rayons directs du soleil et ne le placez pas à proximité

d'une source de chaleur, dans une pièce humide, ou très poussiéreuse.

• Ne démontez pas l'appareil : il ne contient aucune pièce susceptible d'être utilisée de manière isolée.
• Les équipements électriques et électroniques font l'objet d'une collecte sélective. Ne pas se débarrasser des déchets d'équipements électriques et électroniques avec les déchets municipaux non triés, mais procéder à leur collecte sélective.

• Ce symbole indique à travers l'Union Européenne que ce produit ne doit pas être jeté à la poubelle ou mélangé aux ordures ménagères mais faire l'objet d'une collecte sélective.

a. Adaptateur secteur 5 V AC (émetteur) b. Adaptateur secteur 5 V AC (récepteur) c. Émetteur d. Récepteur e. Batterie Lithium-Polymère rechargeable 1200 mAh f. Manuel d'utilisation

Emetteur

1. Led ON/OFF
2. Veilleuse
3. Détecteur de luminosité
4. Microphone de sensibilité
5. Bouton ON/OFF
6. Port micro-USB
7. Sonde de température
8. Bouton de synchronisation

Récepteur

1. Bouton de verrouillage de l'écran tactile
2. LED : vert, le récepteur est allumé ; rouge, le récepteur est en chargement.
3. Écran LCD tactile
4. Bouton de démarrage
5. Bouton « Menu »
6. Bouton « Répondre à bébé »
7. Microphone

16. Sortie microphone USB et branchement secteur 17. Lecteur carte micro SD 18. Sortie TV (câble non fourni, disponible sur le site SAV http://www.babymoov.fr/sav-shop.html) 19. Haut-parleur 20. Antenne 21. Bouton de synchronisation 22. Compartiment batterie lithium

Écran

a. Icône sélection de la caméra b. Icône réglage sensibilité du microphone c. Icône sélection berceuse d. Icône « Auto Switch »

e. Icône température f. Icône batterie g. Icône force du signal h. Affichage date et heures i. Icône verrouillage écran tactile

J. Icône sélection sortie TV (PAL ou NTSC) k. Icône dossier photos/vidéos l. Icône information carte micro SD m. Icône activation du détecteur de mouvement

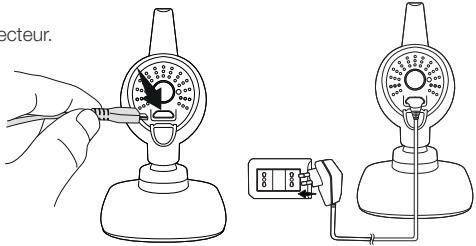

Émetteur

L'émetteur fonctionne sur secteur. Branchez l'adaptateur sur la prise secteur.

1. Fonctionnement avec la batterie fournie

La batterie Lithium-Polymère est déjà installée dans le récepteur. Pour changer la batterie, dévissez le cache du compartiment (22), retirez la batterie.

2. Chargement de la batterie avec l'adaptateur secteur

Lorsque la batterie de votre récepteur est déchargée, utilisez votre adaptateur secteur (fourni avec le produit) pour la recharger.

Attendez 10 minutes avant de pouvoir utiliser votre babypnone.

Lorsque la batterie est complètement chargée, le voyant rouge passe en vert.

NB. Avant la 1ère utilisation, chargez la batterie Lithium-Polymère pendant au moins 3 heures. Il est recommandé d'éteindre l'appareil pendant le premier chargement.

NB. Pour une plus longue durée de vie de la batterie, attendez qu'elle soit complètement déchargée avant de la recharger.

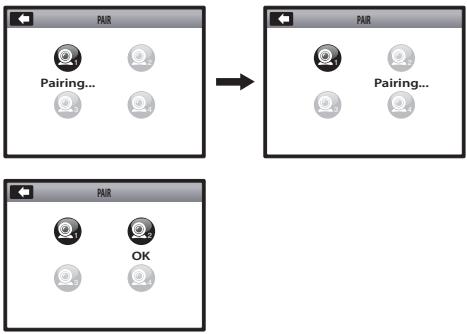

Connexion de l'émetteur au récepteur

Votre émetteur et son récepteur sont déjà connectés et prêts à communiquer. Ce babyphone peut fonctionner avec plusieurs caméras (jusqu'à 4). Pour connecter une caméra additionnelle, veuillez suivre les étapes suivantes.

L'émetteur et le récepteur sont tous deux dotés d'un bouton de synchronisation.

1. Allumez le récepteur (appuyez 3 secondes sur le bouton de démarrage (12)) et la caméra à connecter (bouton On/Off (1)).
2. caméra déjà connectée. Appuyez une nouvelle fois sur le bouton de synchronisation du récepteur (21) pour pouvoir connecter la ou les caméra(s) de votre choix.
3. Simultanément, avec l'aide d'un trombone, appuyez pendant au moins 5 secondes sur le bouton de synchronisation de la caméra (8).
4. Les deux unités sont connectées si le message « OK » s'affiche.
5. Si le message « Échec » (Fail) s'affiche, recommencez les étapes précédentes.

CARTE microSD

La carte micro SD n'est pas fournie.

Les fonctions photos et vidéos ainsi que le menu lecture ne sont donc pas accessibles.

Veuillez insérer la carte micro SD dans le lecteur (17) jusqu'à entendre un clic.

Appuyez sur la carte micro SD pour la retirer du mécanisme de verrouillage. Vous entendrez un clic.

Écran tactile

Appuyez 3 secondes sur le bouton de démarrage (12). Puis appuyez sur le bouton « Menu » (13) pour accéder au menu principal. Vous avez la possibilité de verrouiller ou non l'écran tactile en déplaçant le bouton de verrouillage (9).

Talkie-walkie

Ce babyphone est équipéd d'une fonction « Répondre à bébé » : elle permet aux parents de parler à leur enfant. Cette fonction peut être activée uniquement lorsque l'image de suivante bébé est affichée à l'écran. Maintenez enfoncé le bouton « Répondre à bébé (14) et parlez dans le microphone (15). Votre voix sera entendue dans le haut-parleur (7). Relâchez le bouton « Répondre à bébé (14) pour écouter votre enfant.

La langue par défaut est l'anglais. 5 langues sont disponibles : FR, EN, DE, NL, ES. Pour désigner la langue, procédez comme suit :

1. Appuyez sur le bouton « Menu » (13).
2. Appuyez sur l'icone
3. Appuyez ensuite sur l'icône. Utilisez les flèches « haut/bas » et sélectionnez « Langue » (Language).
4. Sélectionnez ensuite votre langue parmi les 5 proposées.

Fonctionnement du MENU principal (cf. rabat extérieur page 2)

A1. Réglage du volume et caractéristiques de l'écran

Volume / Luminosité

A B

Programmation des berceuses

B1. Les caméras connectées sont en vert.

Les caméras non connectées sont en gris.

B2. Sélectionnez l'une des 3 berceuses et le niveau de son souhaité.

Remarque : vous pouvez également activer la berceuse depuis l'écran tactile, en cliquant sur l'icône berceuse 🏻 (c).

Programmation de la veilleuse

Les caméras connectées sont en bleu.

Les caméras non connectées sont en gris.

C2. ON

OFF

Fonction vidéo et photo / mise à jour de la carte micro SD

ATTENTION : CARTE MICROSD REQUISE !

D1. Pour prendre une photo : appuyez sur l'icône

puis sur l'icône

	D2. Pour prendre une video : appuyez sur l'icône , puis sur l'icône . Appuyez de nouveau sur l'icône pour terminer l'enregistrement.Remarque : vous pouvez désir d'afficher ou non la date et l'heure sur vos photos et vidés en activant la case ou en la désactivant ✘.D3. : accès aux informations de la carte micro SD.D4 & D5. : accès au formatage de la carte micro SD.
E	Visualisation des photos et vidés enregistréesesATTENTION : CARTE MICROSDREQUISE!Les fjichiers sont rangés par date et heures. Example photos E1-E5 - Example vidés : E6-E10.E11. Deux façon pour supprimer vos fjichiers :- en appuyant longuement sur le fjichier jusqu'à ce qu'un message apparaissée à l'écran, - en visionnant la photo ou la video et en cliquant sur l'icône ☑.
F	Mode affichageamera3 possibilités:F1. : en mode continu, en sélectionnant laamera de votre choix.F2. : avec l'écran divisé en 4.F3. : en mode scan « AUTO SWITCH » , avec le défillement des caméras.Remarque : vous pouvez désir le temps d'affichage des caméras dans le menu paramètres ☑.
G	Programmation de la fonction VOX (déclenchement à la voix)Vous avez la possibilité d'activer ou non la fonction VOX sur laamera de votre choix.Vous pouvez également régler la sensibilité du microphone : ☑, ☑, ☑.
H	Réglages paramètres récepteur etamera(s)H1. : paramètres de l'écranH2 & H3. Date/Heure (Date/Time)Réglages date et heures.H4 & H5. Alarme (Time Alarm)Programmation d'une alarme à heures souhaitée.H6 & H7. Durée affichageamera (Auto Switch Time)Sélection de la durée d'affichage de laamera (5 s, 10 s, 30 s ou 1 min).Possibilité de sélectionner la ou les caméra(s) de son choix.H8 & H9. Sortie TV (TV Out Format)Sélection du format de la sortie TV : PAL (EU) ou NTSC (US).H10 & H11. Programmation enregistrement video (Recording Schedule)Programmation d'un enregistrement video à une heures précise : ON / OFF ☐.

H12 & H13 & H14. Zoom (zoom)

Fonction zoom x 10 en cliquant sur le + ou le - affiché à l'écran.

H15 & H16. mise en veille affichage écran (video off timeout)

Mise en veille de l'écran (5 s à 180 s).

Remarque : ce mode ne fonctionne pas lorsque la fonction VOX est activée.

H17 & H18. calibrage écran tactile (touch panel calibration)

Pour calibrer votre écran tactile, vous devez toucher le centre de la croix exactement où elle apparait à l'écran, dans chacune de ses 4 positions, sinon le test continue.

Sélection de la langue (5 langues disponibles).

H21 & H22. Détection de mouvement (motion detection)

Programmation de la fonction de détection de mouvement.

• Activation de la fonction détection de mouvement : ON ( 400 m/s ) / OFF ( 100 m/s ).
• Réglages de la sensibilité du détecteur de mouvement :
• Par défaut, un enregistrement vidéo est activé. Choix du temps d'enregistrement (5 s à 1 min). ATTENTION : CARTE MICRO SD REQUISE !
• Activation de l'alarme sonore : ON / OFF. Remarque : cette alarme peut être utilisée sans carte micro SD.

H23 & H24. sortie USB (USB output)

Sortie USB (USB Output)

• : rechargement de la batterie du récepteur.
• : transfert des données photos/videos sur un ordinateur (câble non fourni).

ATTENTION: CARTE MICROSD REQUIRE!

H25 & H26. mise à jour carte micro SD (SD card update)

Mise à jour de la carte micro SD.

H27 & H28. réinitialisation des valeurs par défaut (Reset To Factory Default)

Réinitialisation des réglages.

H31.: paramètres des caméras

Les caméras non connectées sont en gris.

H32 & H33. alarme température (temperature/alarm)

• Sélectionnez °C ou °F
• Cliquez sur l'icone pour afficher les flèches haut/bas. Réglez la tranche de température souhaitée. En dehors de cette tranche une alarme sonore retentira.
• Alarme de température : ON 🇨 / OFF 🇨.
• Sélection du temps de répétition de l'alarme (5 s, 10 s, 30 s, 1 min)

H34 & H35. Volume

Volume de 1 à 6

TABLEEAU DE DIAGNOSTIC DES PANNES

Problème	Causes possibles	Solutions
• Aucun signal audio ou video n'est transmis.	• La sensibilité du microphone est trop BASSE. • L'adaptateur secteur n'est pas correctement racordé à l'émetteur.	• Augmenter la sensibilité du microphone à l'aide du dispositif de réglage. • Vérifier le branchement.
• Transmission permanente.	• La sensibilité du microphone est trop haute.	• Diminuer la sensibilité du microphone à l'aide du dispositif de réglage afin que l'émetteur s'active à la voix.
• Alarme hors de portée activée en permanence.	• La distance entre l'émetteur et le récepteur excédé le rayon d'action.	• Rapprocher le récepteur et l'émetteur.
• L'image à l'écran n'est pas homogène ou se fige ou s'affiche en noir et blanc.	• Les limites du rayon d'action sont atteintes. • L'intensité lumineuse est trop faible dans la chambre de bébé, l'unité fonctionné en mode vision nocturne, utilisant donc les LED.	• Rapprocher le récepteur de laamera • Augmenter la luminosité dans la chambre du bébé.
• Beaucoup de bruit statique et d'interférences.	• L'émetteur est situé à côté d'autres apparheils électriques.	• Éloigner les apparueils électriques ou l'émetteur pour l'éloigner de la source d'interfERENCE.
• Rayon d'action trop réduit.	• Il doit y avoir beaucoup de cloisons entre le récepteur et l'émetteur.	• Déplacer l'émetteur et le récepteur.

Parc industriel des gravanches

Déclarez que le produit suivant :

Modèle : Babyphone Touch Screen

Référence : A014411

Modèle : JY357T

est conforme aux normes harmonisées appropriées suivantes :

EMC: EN 301 489-1 V1.9.2

EN 301 489-17 V2.2.1

RF: EN 300 328 V1.8.1

LVD : EN 60950-1 : 2006 + A12 : 2011

EN 60065

En accord avec les dispositions de la directive du Conseil 99/05/CE sur l'équipement radio et l'équipement terminal de télécommunications et la reconnaissance mutuelle de leur conformité.

Nom : M. Laurent Windenberger

Fonction : Directeur marketing

Signature :

Date : 21/10/14

Parc industriel des gravanches

LVD: EN 60950-1 : 2006 + A12 : 2011

EN 60065

SAFETY: EN 62311 : 2008

EN 62471
