MODE D'EMPLOI AWF 1442 ARTHUR MARTIN
Pour une vie plus facile.
Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impérativement les préconisations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié. ! Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels. Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour éviter le risque d'électrocution. Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter. Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil. ! Pendant le cycle de lavage, le hublot s'échauffe. Tenez les enfants éloignés pour éviter de se brûler.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
Sommaire
Avertissements importants 4-5
Description de l'appareil 6
Utilisation de votre lave-linge 7-9
Comment faire un lavage 10-12
Tableau des programmes 13-14
Guide de lavage 15-16
Symboles internationaux 17
Entretien et nettoyage 18-19
En cas d'anomalie de fonctionnement 20-21
Garantie 22
Caractéristiques techniques 22
Installation 23
Débridage 23
Mise à niveau 24
Raccordement d'eau 24
Vidange d'eau 24
Branchement électrique 24
Comment dire votre notice d'utilisation
Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.
Instructions de sécurité
Conseils et recommandations
Informations liées à la protection de l'environnement
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).
En procédant à la mise à la casse réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions appropriées.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.
Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Utilisation
Cet appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire. - Cet appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. - Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous. - Débranchez toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil. - Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni. Veillez à retirer avant chaque lavage les pièces de monnaie, épingles de sûreté, broches, vis, etc. Elles peuvent provoquer des dégâts importants, si elles sont laissées dans le linge. Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé. Cela dans le but de préserver le joint du hublot et d'éviter la formation de mauvaises odeurs.
- Ne mettez pas dans le lave-linge les articles détachés à l’essence, à l’alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit soit évaporé avant de placer les articles dans le tambour. Rassemblez les petits articles, tels que chaussettes, ceintures, etc., dans un petit sac de toile ou une taie. Cela dans le but d’éviter que ces pièces se glissent entre le tambour et la cuve. Utilisez strictement la quantité de produit assouplissant indiquée par le fabricant. Un surdosage de produit assouplissant peut occasionner des traces indélébiles sur le linge. Débranchez toujours le lave-linge avant de procéder à son nettoyage et à son entretien. Ne lavez pas en machine le linge avec baleines, les tissus non oulés ou déchirés. Assurez-vous que les boutons et les fermetures à glissières sont fermés.
- Contrôlez toujours avant d'ouvrir le hublot, que l'eau a bien été évacuée. Dans le cas contraire, terminez le cycle en suivant les indications de la notice d'utilisation.
- Les petits animaux domestiques peuvent se glisser dans le tambour du lave-linge. Contrôlez le tambour avant de mettre l'appareil en fonctionnement. Le hublot s'échauffe durant le fonctionnement de l'appareil. Éloignez les enfants lorsque vous effectuez un cycle de lavage. Si le lave-linge est installé sur un sol recouvert de moquette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil. Lavez tranquillement les quantités indiquées dans la notice d'utilisation pour le linge délicat. Le linge pourrait être endommagé si vous remplissiez le tambour.
Installation
Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre «Branchement électrique». Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Cet appareil est lourd. Faites attention lors de son déplacement. L'appareil doit être débridé avant utilisation. L'élimination incomplete des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins : voir rubrique A L'ATTENTION DE L'INSTALLATEUR. L'appareil doit être débranché lors de l'opération de débridage.
Veuillez lire attentivement ces remarques avant de installer et d'utiliser votre appareil. Nous vous remercions de votre attention.
Les sécurité
Hublot: le lave-linge ne peut fonctionner que si le hublot est fermé. - Une sécurité électromécanique interdit l'ouverture du hublot pendant tout le fonctionnement de l'appareil et pendant environ 3 minutes après la fin du programme. Moteur lavage: une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension. Chauffage: le chauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oliblie d'ouvrir le robinet d'acciviée d'eau.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes :
- Utilisez si possible l'appareil à pleine capacité plutôt que des charges partielles (en veillant toutefois à ne pas surcharger le tambour). — N'utilisez les programmes avec prélavage que pour du linge très sale. — Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré d'assouplissement du linge. Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture du hublot ou de la porte (selon modèle).
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «EN CAS D'ANOMALIE DE FONCTIONNEMENT». Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.

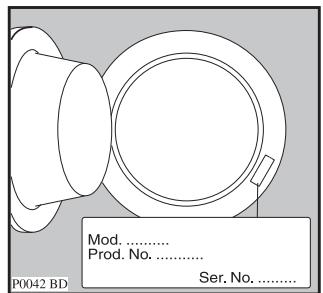

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

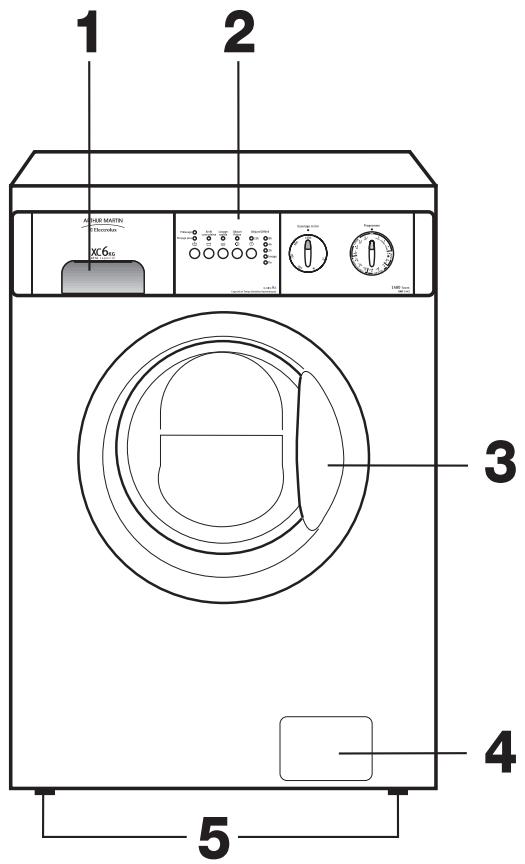

Votre appareil
1. Le distributeur de produits 2. Le bandeau de commandes 3. Le hublot 4. La pompe de vidange 5. Les vérins

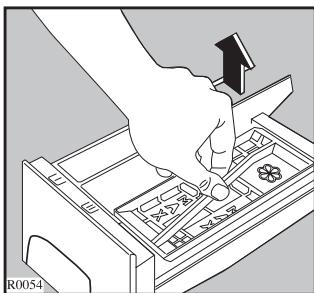

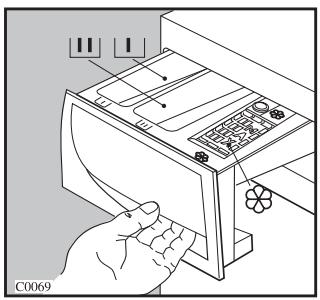

Le distributeur de produits
Symboles
Prélavage
Lavage
Assouplissant

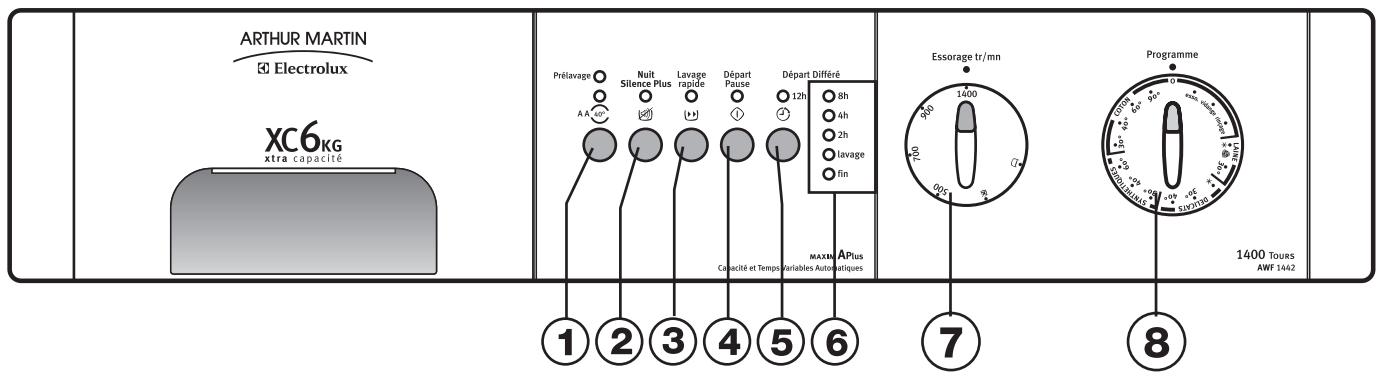

Les touches optionnelles
Selon le programme, différentes fonctions peuvent être combinées.
Le choix des options doit s'effectuer après avoir sélectionné le programme souhaité et avant d'appuyer sur la touche DEPART/PAUSE.
Lorsqu'on appuie sur ces touches, les voyants correspondants s'allument. En appuyant à nouveau, les voyants s'éteignent.
Si lors de la sélection du programme de lavage vous choisissez une option non compatible avec ce programme, le voyant de la touche clignote pendant 2 secondes.
1 Touche préavage / AA 40°
Elle permet de choisir entre deux fonctions :
- PRELAVAGE : si vous souhaitez effectuer un prélavage avant le lavage, CHOISSEZ cette fonction (qui ne peut pas etre selectionnee pour la laine).
Le prélavage se termine par un essorage bref à pour les programmes coton et synthétiques, alors que pour le programme linge délicat, seule la vidange de l'eau est effectuée.
- A A : peut être sélectionnée seulement pour le coton peu ou normalement sale avec des températures de °C ou °C.
En choisissant une température de 40°C, le temps de maintien du bain de lavage à 40°C sera prolongé, ce qui permettra d'obtenir la classe A pour le coton aussi bien en efficacité de lavage qu'en consommation d'énergie.
Par contre, en sélectionnant une température de 60°C et en choisissant AA, la température sera réduite à 53°C. En ce cas aussi, le temps de lavage sera prolongé.
Note : les fonctions PRELAVAGE et AA ne peuvent pas etre selectionnées ensemble.
2 Touche "nuit silence plus
En appuyant sur la touche Nuit Silence Plus, l'eau du dernier rinçage n'est pas évacuée à la fin du programme sélectionné pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour dès l'arrêt de l'appareil.
Puisque le fonctionnement de l'appareil est très silencieux (aucun essorage n'est effectué), cette option peut être précision pour un lavage de nuit, pour profiter du tarif heures creuses.
Dans les programmes coton, la machine effectuera 3 rincages supplémentaires et un rincage supplémentaire dans les programmes synthétiques.
À la fin du cycle, le voyant "Fin" et celui sur le hublot restent allumés pour indiquer que l'eau doit être vidangée.
Pour compléter le cycle, procédez comme suit:
- tournez le sélecteur de programme sur "O"
- selectionnez le programme "vidange" ou "essorage". Le lave-linge effectue la vidange puis l'essorage à la vitesse à l'aide de la manette du sélection d'essorage. Vous pouvez désirer la vitesse d'essorage convenant le mieux à votre linge en tournant le sélection d'essorage sur la position souhaitée.
- appuyez sur DEPART/PAUSE.
3 Touche "lavage rapide
A utiliser pour du linge peu sale (elle ne peut pas être sélectionnée pour la laine). Le temps de lavage sera réduit en fonction du tissu et des températures sélectionnées.
4 Touche “départ pause
Après avoir sélectionné le programme et les options éventuelles, appuyez sur cette touche pour que le programme démarre. Le voyant situé au-dessus de la touche arrêté de clignoter et reste allumé de manière fixe.
Pour interrompre un programme en cours, appuyez sur la touche Départ Pause, le voyant situé au-dessus de la touche commence à clignoter.
Pour faire repartir le programme là où il a été interrompu, appuyez de nouveau sur la touche Départ Pause.
5 Touche "départ différé
Le départ différé permet de retarder le départ du programme jusqu'à un maximum de 12 heures (pour profiter éventuellement d'un tarif de nuit avantageux). Le voyant correspondant au nombre d'heures sélectionné s'allume.
Cette option doit être sélectionnée après avoir sélectionné le programme souhaité et avant d'appuyer sur la touche DEPART/PAUSE.
Le départ différé peut être annulé à tout moment tant que vous n'avez pas appuyé sur la touche DEPART/PAUSE.
Pour annuler le départ différé, si vous avez déjà appuyé sur la touche DEPART/PAUSE, procédez comme suit:
- mettez le lave-linge en PAUSE en appuyant sur DEPART/PAUSE;
- appuyez une fois sur la touche DEPART DIFFERE jusqu'à ce que le voyant correspondant au nombre d'heures sélectionné s'éteint;
- appuyez de nouveau sur la touche DEPART PAUSE.
Attention!
- Pour modifier le départ différé, après avoir déjà appuyé sur la touche DEPART PAUSE, il faut tout d'abord sélectionner de nouveau le programme de lavage.
- Durant toute la durée du départ différé, le hublot est bloqué. Si vous nevez ouvrir le hublot, mettez d'abord le lave-linge en pause : au bout de 3 minutes le hublot pourra être ouvert. Lorsque vous refermez le hublot, appuyez de nouveau sur la touche DEPART PAUSE.
Le départ différé ne peut pas être sélectionné pour les programmes "vidange" et "essorage".
6 Voyants de déroulement du programme
Lors de la sélection du départ différé, le voyant correspondant au nombre d'heures sélectionné s'allume. APRÈS avoir appuyé sur la touche Départ Pause le décompte en heures commence.
lavage: ce voyant indique que la machine est en train d'effectuer un programme de lavage.
fin: ce voyant s'allume à la fin du programme
Quand le programme commence, seul le voyant lavage est allumé. À la fin du programme le voyant lavage s'éteint et s'allume le voyant fin.
Si le voyant "fin" clignote, cela signifie qu'il y a une anomalie dans le fonctionnement de la machine:
- 4 clignotements: hublot ouvert
- 2 clignotements: difficile dans la vidange.
- 1 clignotement: difficulté dans l'entrée de l'eau
Reportez-vous au chapitre "En cas d'anomalie de fonctionnement" pour l'élimination du problème.
7 Le sélecteur de la vitesse d'essorage
Il vous permet de sélectionner la vitesse d'essorage en fonction de la nature du linge.
AWF 1442:
Il est gradué sur le bandeau de commande de 500 à 1400 tr/min avec des positions intermédiaires correspondant aux différentes vitesses d'essorage pour le linge en coton.
Pour les synthétiques (mélangés) et laine à la position "1400" correspond 900 tr/min et à la position "500" correspond 500 tr/min.
Pour les délicats, à la position "1400" correspond 700 tr/min, tandis que, à la position "500" correspond 450 tr/min.
La position correspond à la suppression de l'essorage.
A utiliser pour du linge particulièrement délicats. Toutes les phases d'essorage sont supprimées et remplacées par une vidange. Dans les programmes coton, la machine effectuera 3 rincages supplémentaires et un rince supplémentaire dans les programmes synthétiques.
Attention!
Si vous choisissez le programme "essorage", le sélecteur d'essorage se trouvant sur la position , l'appareil effectuera quand même un essorage à la vitesse maximale de 400 tr/min.

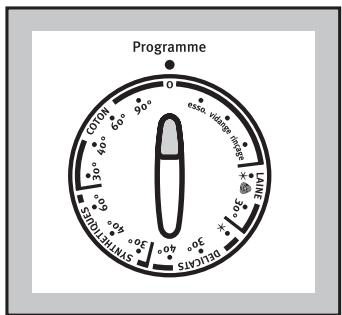

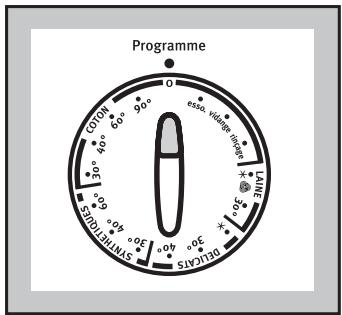

8. Le sélecteur de programmes
Cette manette est divisée en 5 secteurs:
Coton et lin (COTON) Synthétiques (SYNTHETIQUES) Délicats (DELICATS) Laine (LAINE) - Programmes supplémentaires (voir page 14)
O = Annulation de programme/Mise hors tension
Le sélecteur de programmes peut être tourné soit vers la droite soit vers la gauche.
Symboles sur la manette
- Le symbole × indique que la machine lave à l'eau froide.
À la fin du programme le sélecteur doit être tourné sur "o".
Si, au cours d'un programme de lavage, le sélecteur est tourné sur un autre programme, les voyants de phase clignotent. La machine n'effectuera pas le nouveau programme.
Avant d'effectuer un premier lavage dans votre lave-linge, nous vous recommandons d'effectuer un lavage préliminaire, sans linge, pour un nettoyage éventuel du tambour et de la cuve.
- Versez une dose de lessive dans le distributeur "lavage".
- Affichez un programme à 60°C
- Enclenchez la touche "départ/pause" : le cycle de lavage commence.
Nous vous recommandons d'effectuer régulièrement des cycles de lavage à haute température (90^) dans un but sanitaire (bactéries, odeurs,...).

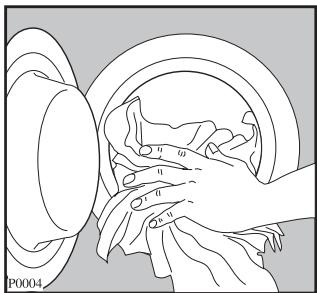

1. Chargement du linge
Ouvrez le hublot.
Introduisez les pièces de linge une à une dans le tambour après les avoir dépliées. Alternez les grandes et les petites pièces. Fermez le hublot.

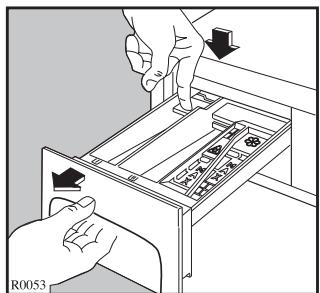

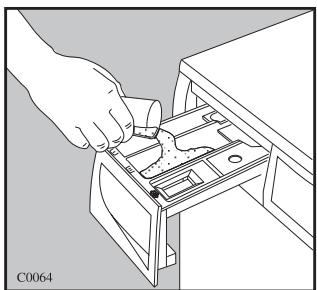

2. Dosage de la lessive
Ouvrez le distributeur de produits en le tirant vers vous jusqu'à la butée. Versez la dose de lessive nécessaire dans le bac "lavage".
Si vous avez besoin d'un programme avec l'option "prélavage", procédez de la même façon dans le compartiment correspondant.
Si vous utilisez une lessive liquide : placez la boule doseuse directement dans le tambour et choisissez un programme sans prélavage. Si vous sèchez ensuite votre linge dans un sèche-linge, n'oubliez pas de retirer la boule doseuse avant d'y introduire le linge à sécher. Il est également possible de mettre directement la lessive dans le compartiment lavage du distributeur. Dans ce cas, ne faites pas de prélavage et mettez l'appareil en marche immédiatement.

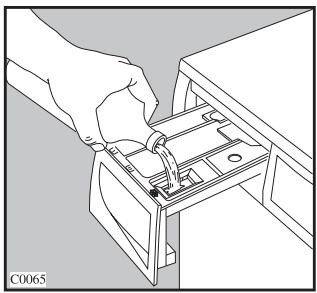

3. Dosage de l'additif
Versez eventuellement l'assouplissant dans le bac
Ne dépassez jamais le repère MAX. Refermez le tiroir.
4. Sélection du programme
Tournez le sélecteur sur la position souhaitée. Le voyant de la touche Départ Pause clignote.
5. Sélectionnez la vitesse d'essorage
Tournez le sélecteur sur la position souhaitée.
AWF 1442

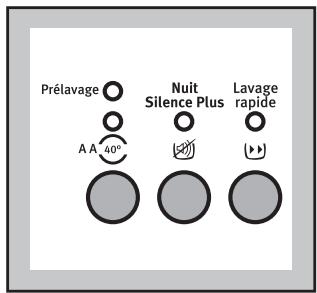

6. Sélectionnez éventuelles :
- l'option PRELAVAGE et/ou
- la fonction A A ou
- l'option LAVAGE RAPIDE
- la fonction NUIT SILENCE PLUS
Les voyants correspondants s'allument.
Si vous choisissez la fonction NUIT SILENCE PLUS, le lave-linge s'arrête, à la fin du programme, avec l'eau dans la cuve.
7. Sélectionnez éventuellement l'option "DEPART DIFFERE
Avant de faire démarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche DEPART DIFFERE pour sélectionner le nombre d'heures au bout desquelles vous souhaitez que le programme démarre. Le voyant correspondant au nombre d'heures de retard choisi s'allume.
8. Démarrage du programme
Appuyez sur la touche DEPART PAUSE : le voyant correspondant arrêté de clignoter et devient fixe, le voyant du hublot s'allume et le voyant "lavage" s'allumé.
Si vous avez sélectionné le DEPART DIFFERE, le lave-linge commence le compte à rebours.
9. Modification d'un programme en cours
Il est possible de modifier n'importe quelle phase avant que le programme ne l'exécute.
Si le programme est en cours, avant de procéder à une modification quelconque, il faut:
- tourner le sélecteur sur "O" pour annuler le programme que la machine est en train d'effectuer;
- sélectionner le nouveau programme;
- Appuyez de nouveau sur la touche DEPART/PAUSE pour le faire démarrer.
Le lave-linge reprend le cycle depuis le début.
10. Interruption du programme
Appuyez sur la touche DEPART/PAUSE, le voyant correspondant commence à clignoter. Appuyez de nouveau sur la même touche pour le faire démarrer.
11. Annulation d'un programme en cours
Pour annuler un programme en cours, tournez le sélecteur de programmes sur la position "O".
12. Ouverture du hublot durant le déroulement d'un programme
Le hublot peut être ouvert, après avoir mis le lave-linge en PAUSE, à condition que :
- la machine ne soit pas en phase de chauffage à une température supérieure à 55°C;
- le niveau de l'eau ne soit pas haut;
- le tambour ne soit pas en mouvement.
Si ces conditions sont respectées, lors de la mise en PAUSE du lave-linge, vous pourrez ouvrir le hublot au bout de 3 minutes.
S'il n'est pas possible de l'ouvrir mais que cela est absolument nécessaire, il faut mettre le lave-linge hors tension en tournant le sélecteur sur la position "O" et attendre environ 3 minutes avant d'ouvrir le hublot.
Attention au niveau et à la température de l'eau dans le lave-linge!
Le programme repartira de la phase à laquelle il a été interrompu quand vous appuierez de nouveau sur DEPART/PAUSE après la fermeture du hublot.
13. Fin du programme
Le lave-linge s'arrête automatiquement.
Si vous avez besoin de l'option NUIT SILENCE PLUS, le voyant de la touche correspondante, le voyant "fin" et celui sur le hublot restent allumés pour signaler que l'eau doit être vidangée avant d'ouvrir le hublot.
Pour compléter le cycle, tourner le sélecteur sur "O" et ensuite sélectionnez le programme "vidange" ou "essorage" en faisant la vitesse convenable au linge qui vient d'être lavé;
Le déverrouillage du hublot est signalé par l'extinction du voyant correspondant et par l'allumage du voyant "fin".
Tournez le sélecteur sur "O" à nouveau pour mettre le lave-linge hors tension.
Sortez le linge.
Contrôlez que le tambour soit complètement vide en le faisant tourner avec les mains. Cela permet d’éviter que le linge éventuellement oublié dans le tambour ne soit abîmé lors du lavage successif (par exemple, il peut se rétrécir) ou ne déteigne sur d’autres tissus.
Il est conseillé de fermer le robinet de l'eau et de débrancher la fiche de la prise de courant.
Laissez le hublot entrouvert pour aérer le lave-linge.
Tableau des programmes
| Type de linge et symboles sur les étiquettes | Charge maxi | Programme/ Température | Description du programme | Options possibles | Consommations* | ||
| Energie kWh | Eau litres | Durée h/min | |||||
| Blanc, par ex. draps, nappes, linge de maison | 5 kg | Coton 60°-90°C | Lavage à 60°-90°C3 rinchagesEssorage long | Essorage NUIT SILENCE PLUSPrélavage**A A 40°Lavage rapide | 2 | 53 | 145 |
| Couleurs, par ex. chemises, blouses, lingerie, serviettes, linge de maison | 6 kg | Coton 60°-40°-30°C | Lavage à 60°-40°-30°C3 rinchagesEssorage long | Essorage NUIT SILENCE PLUSPrélavage**A A 40° | 1,14 | 54 | 155 |
| Synthétiques, mixtes, par ex. chemises, blouses, lingerie | 2,5 kg | Synthétiques 60°-40°-30°C | Lavage à 60°-40°-30°C3 rinchagesEssorage court | Essorage NUIT SILENCE PLUSPrélavage Lavage rapide | 0.45 | 54 | 75 |
| Délicans, par ex. acrylique, viscose, polyester, laine, mixte synthétique | 2,5 kg | Délicans 40°-30°C- (*) (froid) | Lavage à 40°-30°C ou froid3 rinchagesEssorage court | Essorage NUIT SILENCE PLUSPrélavage Lavage rapide | 0.25 | 55 | 50 |
| Laine, avec la marque "pure laine vierge" | 2 kg | Laine 30°C - (*) (froid) | Lavage à 30°C ou froid3 rinchagesEssorage court | Essorage NUIT SILENCE PLUS | 0.25 | 55 | 50 |
Le programme "coton à 60°C" avec la touche AA40 enclenchée est le programme de référence pour les données continues dans l'étiquette énergie, conformément à la norme CEE 92/75.
- Les données reportées ici ont une valeur purement indicative et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau et de la température ambience. Elles se réfèrent à la température la plus élevée prévue pour chaque programme.
Seulement avec les températures de 40°C et de 60°C.
PROGRAMMES SPECIAUX
| Position du sélecteur de programmes | Description programme | Déroulement du programme | Options possibles | Charge maxi | Consommations* | ||
| Energie kWh | Eau litres | Durée min. | |||||
| RINÇAGE | Le linge lavé à la main peut être rincé avec ce programme | 3 rincçages avec additif liquideEssorage bref à la vitesse maximale. | ESSORAGENUIT SILENCEPLUS | 6 kg | 0,06 | 59 | 30 |
| VIDANGE | Vidange de l'eau du dernier rinceage pour les programmes de lavage s'arrêtant l'eau dans la cuve (option NUIT SILENCE PLUS) | Evacuation de l'eau | / | - | - | 1,5 | |
| ESSORAGE | Essorage à part pour tous les tissus | Essorage bref à la vitesse maximale. | ESSORAGE | 6 kg | - | - | 5 |
| OANNULATI ON/HORS TENSION | Annulation du programme et mise hors tension de l'appareil | / | - | - | - | ||
- Les informations ci-dessus sont données à titre indicatif et peuvent varier en fonction de la quantité et du type de linge, de la température ambiantes et de la température d'entrée de l'eau.
Charges de linge maximales selon la nature des fibres
La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.
Diminuez la quantité en cas de linge très sale ou de tissus éponges.
Charge maximum
Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.
C'est pourquoi, d'une manière générale, le tambour peut être rempli:
en totalité mais sans pression excessive pour le linge de coton, lin, mélanges - à moitié de son volume pour les coton traités et les fibres synthétiques - un tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.
Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles. Nous vous donnons, à titre indicatif, les poids moyens des pièces les plus communes.
| peignoir de bain | 1200 g |
| serviette deTOilette | 180 g |
| grand drap | 1300 g |
| drap 1 personne | 800 g |
| taie d'oreiller | 200 g |
| chemise de nuit | 180 g |
| pyjama homme | 500 g |
| pyjama enfant | 200 g |
| chemise homme | 250 g |
| chemisier | 150 g |
| torchon | 100 g |
| blouse de travail | 300 à 600 g |
Vérification du linge
Videz les poches. Fermez les fermétures à glissière et à pression. Enlevez les crochets des voilages et mettez les voilages dans une housse. Retirez les boutons mal cousus, les épingles et les agrafes.
Le tri du linge par catégorie:
Nous vous conseillons de trier le linge:
- d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques ; de l'autre, le linge délicat qu'il convient de traiter avec précaution. Pour les charges mixtes, lessives composées d'articles en fibres de différentes natures, CHOISSEZ un programme et une température convenant à la fibre la plus fragile. Lavez les articles "blanc" et de couleur séparément.
- Température élevée: Pour coton, lin et chanvre comme les torchons, les serviettes, les draps, les taies d'oreiller, etc. Les fibres, blanches en général, qui peuvent être très tachées.
- Température moyenne: 60°C Pour les blancs qui ne sont pas très tachés ou pour les couleurs bon teint, pour les synthétiques ou les coton mélangés. Tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60°C. Basse température: 30° - 40°C Pour les synthétiques délicats, la soie, l'acrylique et les articles en laine lavables en machine (voir l'étiquette d'entretien). Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

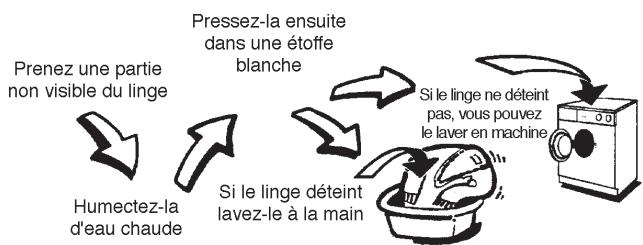

Lavage du linge couleur
Lorsqu'ils sont lavés pour la première fois, les linges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pièces de linge. Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant:
Traitement des taches
Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur, ici afin d'éviter de faire des cerne.
Herbe. Savonnez soigneusement, TRAITEZ à l'eau de Javel diluée. Pour les lainages, l'alcool à peut donner de bons résultats.
Crayon à bille - feutre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à. Prenez soin de ne pas étaler la tache.
Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.
Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 minutes.
Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.
Cambouis-goudron. Etalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.
Rouge à lèvres. Tamponnez à l'éther s'il s'agit de lainage ou de coton ou au trichloréthylène si l'article est en soie.
Vernis à ongles. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à ongles en prenant soin de changer fréquemment le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.
Peinture. Ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.
Bougie. Grattez avec précaution la cire à l'aide d'une lame non coupante afin d'enrichir le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.
A. choix de la lessive
Les fabricants de lessive indiquent la quantité de lessive à utiliser selon la charge de linge sur les emballages.
Conformez-vous aux doses et aux instructions préconisées sur les emballages.
Dosage:
La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l'eau et du degré de salissure du linge.
Si vous eau est douce, diminuez légèrement les doses. Si elle est calcaire, augmentez un peu les doses. Vous obtiendrez le degré de durée de votre eau en contactant la compagnie de distribution d'eau de votre région ou tout autre service compétent.
Remarque: n'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce, spécialement conçus pour l'utilisation dans les machines à laver. Employez des produits spécifiques pour le lavage de la laine.
Si vous utilisez une lessive liquide, il est possible de mettre directement ce produit dans le bac pour le lavage à condition de choisir un programme sans prélavage et de mettre tout de suite le lave-linge en marche. Il est également possible d'utiliser une boule doseuse (fournie par le fabricant du détergent). Si vous séchez ensuite votre linge dans un sèche-linge, n'oubliez pas de retirer la boule doseuse.
Les lessives liquides sont très indiquées pour des températures peu élevées, à savoir 30°C et 40°C, alors qu'il est conseillé d'utiliser une lessive en poudre pour les températures supérieures, de 60°C à 90°C.
B. assouplissant
Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet.
Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.
Ne dépassez pas les doses maximales.
La plupart des articles sont munis d'une étiquette d'entretien spécifique. Comment les traiter. Suivez scrupuleusement ces indications.
| LAVAGE NORMAL LAVAGE DÉLICAT | 95 95 95 | 60 60 60 | 40 40 40 | 30 30 30 | Lavage à la main | Lavage interdit |
| JAVELLISATION | Chlorage dilué à froid | Chlorage interdit |
| REPASSAGE | Fort 200°C maxi | Moyen 150°C maxi | Doux 110°C maxi | Ne pas repasser |
| NETTOYAGE À SEC | A Tous solvants | P Perchloréthylène ou essences minérales (essence F. White Spirit) | F Uniquement essences minérales (Pour linge et tissus blancs) | X Ne pas nettoyer à sec |
| SÉCHAGE | Linge étendu | Linge suspendu | Sur cintre | Haute temp. Temp. Modérée Sechage en tambour | Ne pas sécher en tambour |
Détartrage de l'appareil
Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conçu pour les lave-linge, que vous pourrez vous procurer dans le commerce.
Respectez le dosage indiqué sur l'emballage.
Après chaque cycle de lavage
Nous vous recommandons de laisser le hublot entrouvert après chaque utilisation, ceci afin d'aérer la cuve et d'éviter la formation de moisssure et d'odeurs.
La carrosserie
Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement. N'utilisez jamais de produits abrasifs ou caustiques.

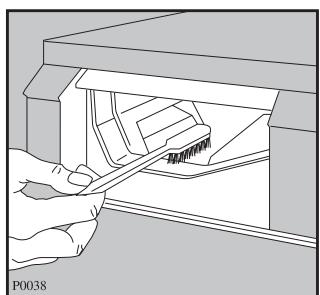

Le distributeur de produits
■ Enlevez le tiroir de son logement comme l'indique la figure ci-dessous. Lavez-le sous l'eau courante. Pour faciliter le nettoyage, la partie supérieure des bacs réservés aux additifs peut être enlevée. Nettoyez le logement interne du tiroir avec une brosse à dent. Remettez le tiroir en place.

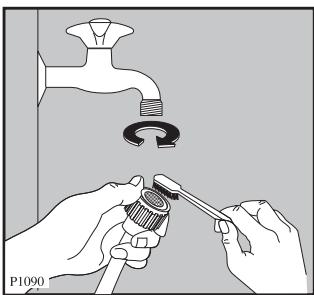

Filtre du tuyau d'arrivée d'eau
Si vous remarquez que l'appareil prend plus de temps à se replir, contrôlez que ce filtre ne soit pas obstrué.
Fermez le robinet d'arrivée d'eau.
Dévissez l'embout du tuyau du robinet.
Nettoyez le filtre avec une petite brosse.
Revissez bien l'embout du tuyau.

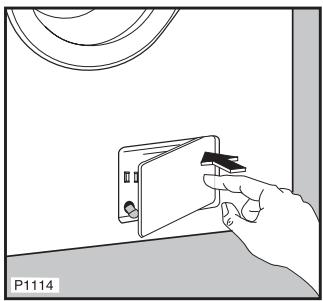

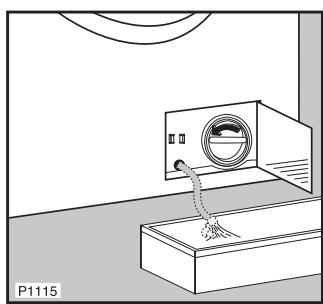

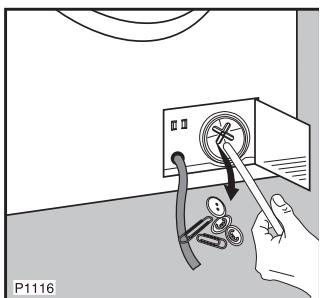

La pompe de vidange
La pompe doit être contrôlée régulièrement et surtout si
l'appareil ne vidange pas et/ou n'essore pas; - l'appareil fait un bruit inhabituel pendant la vidange due au blocage de la pompe par des objets tels que épingles de sûreté, pièces de monnaie, agrafes, etc.
Procédez comme suit:
débranchez l'appareil; - attendez que l'eau refroidisse (dans le cas d'un lavage à 60°C ou plus); ouvrez le volet de pompe; - placez un récipient sur le sol pour recueillir l'eau qui avait eventuellement sortir de la pompe; ■ dégagez le petit tuyau d'évacuation se trouvant à côté de la pompe, placez-le dans le récipient et enlevez le bouchon; - quand l'eau ne sort plus, dévissez le couvercle de la pompe et sortez cette dernière.
Utilisez le récipient pour recueillir l'eau résiduelle;
■ enlevez les éventuels objets bloquant la pompe en la tournant comme indiqué dans le croquis; - bouchez à nouveau le petit tuyau d'évacuation et remettez-le à sa place;
■ Revissez le couvercle de la pompe; fermez le volet.
Si l'appareil ne vidange pas
Si l'appareil ne vidange pas, procédez de la manière suivante pour évacuer l'eau:
Débranchez l'appareil. Fermez le robinet d'arrivée d'eau. - Attendez que l'eau refroidisse (dans le cas d'un lavage à 60°C ou plus). Ouvrez le volet de pompe. - Placez un récipient sur le sol, dégagez le petit tuyau d'évacuation, placez-le dans le récipient et enlevez le bouchon. L'eau s'écoulera par gravité dans le récipient. Lorsque le récipient est plein, bouchez à nouveau le petit tuyau et videz l'eau. Répétez l'opération jusqu'à ce que l'eau cesse de sortir. - Contrôlez la pompe comme décrit au paragraphe précédent. - Remettez le petit tuyau d'évacuation à sa place après l'avoir bouché. - Refermez le couvercle de la pompe et fermez le volet.
Précautions contre le gel
Si votre appareil est exposé à une température inférieure à 0°C, prenez les précautions suivantes:
débranchez l'appareil; fermez le robinet et dévissez le tuyau d'arrivée d'eau du robinet; - placez le tuyau d'arrivée et le petit tuyau d'évacuation dans une cuvette sur le sol et laissez l'eau s'écouler; - revissez le tuyau d'arrivée d'eau au robinet et remettez le petit tuyau d'évacuation à sa place, après l'avoir bouché.
De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.
Pour faire fonctionner de nouveau votre appareil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0°C.
En cas d'anomalie de fonctionnement
La fabrication de votre appareil a fait l'objet de nombreuses vérifications.
Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous, avant d'appeler le service après-vente.
Pendant le fonctionnement du lave-linge, on peut voir clignoter le voyant "fin" :
- 4 clignotements: Hublot ouvert
- 2 clignotements: Difficultés de vidange
- 1 clignotement: Difficultés de l'alimentation de l'eau
Après avoir éliminé les causes éventuelles de l'anomalie, appuyez sur la touche DEPART/PAUSE pour faire redémarrer le programme interrompu. Si l'anomalie n'a pas pu être éliminée, consultez le service après-vente de votre magasin vendeur.
| Symptômes | Solutions |
| • Les résultats de lavage ne sont pas satisfaitsants | Vérifiez que: • la lessive convient au lavage en machine, • il n'y a pas trop de linge, • le programme de lavage et la température sont appropriés. |
| • La machine s'arrêtependant un cycle de lavage | Vérifiez que: • la pression d'eau est suffisante, • la pompe de vidange n'est pas obstruée, • les fusibles sont en bon état et n'ont pas disjoncté, • ce n'est pas un arrêt cuve pleine d'eau (fonction NUIT SILENCE PLUS). |
| • La machine ne démarre pas | Vérifiez que: • les fusibles sont en bon état, • l'appareil est correctement branché, • le hublot est correctement fermé • le départ du programme a été effectivement commandé (touche DEPART/PAUSE enclenchée). • il n'y a pas de coupure de courant. • ce n'est pas un départ différé |
| • La machine n'essore pas ou ne vidange pas | Vérifiez que: • le tuyau de vidange n'est pas bouché ou plié • la pompe de vidange n'est pas obstruée • la charge de linge est correctement répartie dans le tambour (voir paragraphe “anti-balourd”) • ce n'est pas un arrêt cuve pleine d'eau (fonction NUIT SILENCE PLUS) • le sélecteur d'essorage ne se trouve pas sur la position . |
| • La machine ne se remplit pas | Vérifiez que: • le robinet d'arrivée d'eau est ouvert et que la pression est suffisante • il n'y a pas de coupure d'eau • le hublot du lave-linge est correctement fermé • le tuyau d'arrivée d'eau n'est pas plié • le filtre d'arrivée d'eau n'est pas obstrué. |
| La machine vibre, est très bruyante | Vérifiéz que: • l'appareil a été complètement débridé (voir paragraphe "débridage"), • l'appareil est de niveau et bien calé, • l'appareil n'est pas trop près du mur ou des meubles, • le linge est bien réparti dans le tambour, • la charge est suffisante |
| Le cycle de lavage est beaucoup trop long | Vérifiéz que: • la pression d'eau est suffisante • la pompe n'est pas obstruée • il n'y a pas eu de coupure de courant. |
| La machine se remplit mais vidange aussiôt | Vérifiéz que: • la crosse de vidange n'est pas accrochée trop bas. |
| Yous trouvez de l'eau autour du lave-linge | Vérifiéz que: • il n'y a pas trop de lessive, • la lessive est adaptée au lavage en machine (formation excessive de mousse), • un des compartments du distributeur de produits n'est pas obstrué, • la crosse de vidange est correctement accrochée, • le couvercle de la pompe est correctement visse après son nettoyage, • le petit tuyau de vidange est bouché, • le tuyau d'acciviée d'eau est étanche. |
| Le hublot ne s'ouvre pas | Vérifiéz que: • le programme est terminé, • le dispositif de blocage du hublot est dedeuché, • l'appareil n'est pas en train de chauffer l'eau, • le tambour n'est pas en mouvement, • le niveau d'eau n'est pas trop haut. |
| On entend un bruit inhabituel | La machine est équipée d'un moteur qui, par rapport aux moteurs traditionnels, provoque un bruit particulier. Ce moteur permet un démarriage en douceur lors de l'essorage et une meilleure distribution du linge dans le tambour, d'ou une plus grande stabilité de l'appareil. |
| On ne voit pas d'eau dans le tambour | Par soucis d'économie, les machines fabriquées selon des technologies modernes fonctionnell en utilisant moins d'eau. |
Service après-vente
En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs.
En cas d'intervention sur votre appareil, exigez du Service Après-Vente les Pièces de Rechange certifiées Constructeur.
En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située près du hublot (voir figure ci-dessous).
Garantie
Conformément à la Législation en vigueur, Votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité, VoteVendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
CHARACTERISTIQUES TECHNIQUES
| DIMENSIONS | Hauteur | 85 cm |
| Largeur | 60 cm | |
| Profondeur | 60 cm | |
| RACCORDEMENT | Tension/Frequency | 230 V / 50 Hz |
| Puisance max. | 2100 W (10 A) | |
| PRESSION D'EAU | Minimum | 50 kPa |
| Maximum | 800 kPa | |
| CAPACITE MAXIMUM | Coton, lin | 6 kg de linge sec |
| Synthétiques, délicats | 2,5 kg de linge sec | |
| Laine | 2 kg de linge sec | |
| VITESSE D'ESSORAGE | Maximum AWF1442 | 1400 tr/min. |
| Consommations pour le lavage d'une charge maximun | 1,14 kWh | |
| de cotton à 60°C sans prélavage (progr. cotton couleurs): | 54 litres | |
| 155 minutes | ||
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE du 19/02/73 (Basse tension) et modifications successives;
- 89/336 CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

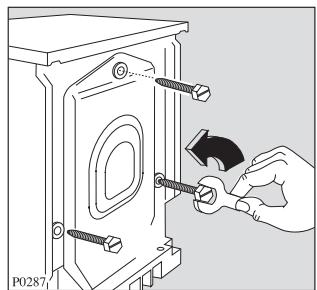

Débridage
Avant la première mise en marche, vous devez impérativement retirer de votre appareil les dispositifs de protection mis en place pour le transport. Suivez les instructions données ci-dessous.
Il est conseillé de conserver tous ces dispositifs de sécurité : ceux-ci devront être remontés en cas de transport de l'appareil (déménagement par exemple).
Dévissez et ôtez les 3 vis arrêtées avec un tournevis

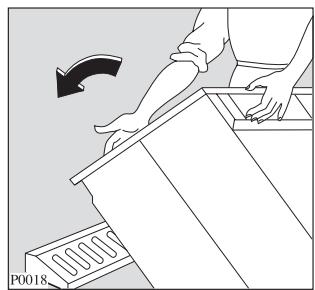

Appuyez l'appareil sur la partie arrière et mettez entre le sol et le lave-linge une des cales en polystyrène.
Veillez à ne pas écraser les tuyaux.

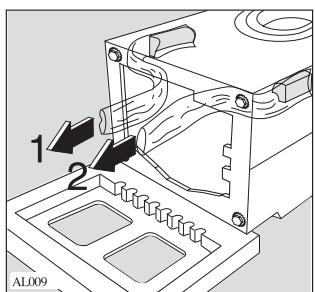

Sortez avec soin le sachet gauche en nylon (1), en le tirant vers le centre de l'appareil.
Sortez de la même façon le sachet droit (2).
Remettez l'appareil.
Fig. 4
Fig. 5
Enlevez les trois goujons en plastique. (Fig. 4).
Bouchez les trous restés libres à l'aide des 3 caches en plastique livrés avec l'appareil. (Fig. 5).
Transporter un appareil non bridé peut endommager des composants internes et générer des fuites et des dysfonctionnements, et peut également engendrer des déformations par choc.

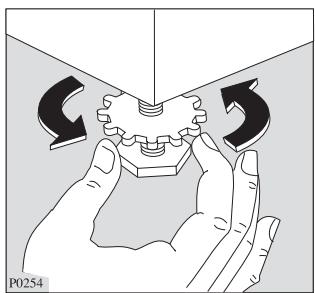

Mise à niveau
Placez l'appareil à l'endroit choisi et procédez soigneusement à la mise à niveau, en agissant sur les vérins prévus à cet effet.
Vissez ensuite les boulons situés à la base de l'appareil afin de fixer les vérins. Une mise à niveau correcte évite des vibrations, du bruit ou des déplacements de l'appareil durant son fonctionnement.
Assurez-vous, en outre, que pendant son fonctionnement, l'appareil ne touche pas le mur, les meubles, etc...

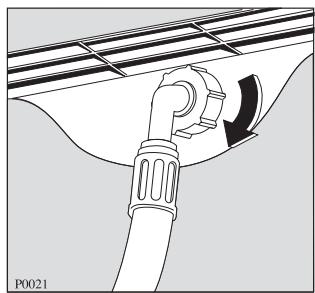

Raccordement d'eau
Vissez le raccord du tuyau d'alimentation livré avec l'appareil sur le nez filtre du robinet d'arrivée d'eau (20x27). Vissez correctement pour éviter toute fuite. N'employez jamais à cet effet un tuyau déjà utilisé précédemment.
Si nécessaire, rectifiez la position du raccord de vidange en dévissant la bague de serrage placée à l'arrière de l'appareil.
Veillez ensuite à visser correctement la bague de serrage pour éviter toute fuite.
Vidange d'eau
La crosse du tuyau de vidange peut être placée de deux manières différentes:

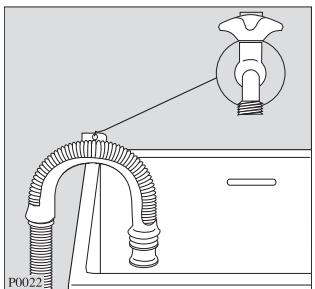

Sur le bord d'un lavabo à l'aide du coude en plastique livré avec l'appareil:
Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet ou l'accrocher au mur.

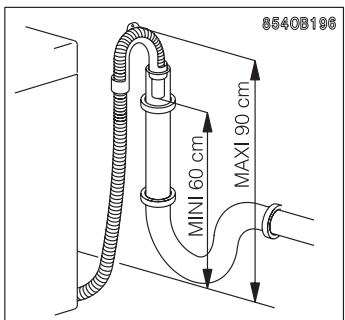

Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo)
dont la distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage éventuel. En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, la crosse devra se trouver à la hauteur indiquée précédemment.
Important:
En effet, le tuyau de vidange ne doit être rallongé.
L'inobservation de ces règles pourrait entraîner un fonctionnement anormal de votre appareil.
Branchement électrique
Notre responsabilité ne saurait être engagée en cas d'incidents ou d'accidents provoqués par une mise à la terre inexistante ou déficiente.
Cette machine ne peut être branchée qu'en 230 V monophasé 50Hz
Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.
Calibre des fusibles de lignes (un par phase) : 10 Ampères.
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).
Utilisez un socle de prise de courant importante, une borne de mise à la terre, qui doit obligatoirement être raccordée conformément à la norme N. F. C. 15100 et aux prescriptions de l'E. D. F.
La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 4 mm² par conducteur.
