Type de produit	Enceinte encastrable stéréo de plafond
Marque	0 ACOUSTICS
Modèle	Oi GSRP
Type de haut-parleur	6,5 pouces (16,5 cm) avec tweeter pivotant
Diamètre de découpe	Environ 205 mm
Profondeur de montage	Environ 90 mm
Poids	Environ 1,4 kg
Alimentation	Passive (nécessite amplificateur externe)
Impédance	8 ohms (typique)
Puissance admissible	Jusqu'à 50 W RMS
Réponse en fréquence	60 Hz - 20 kHz (estimation)
Fonctions principales	Tweeter pivotant orientable, grille magnétique amovible, bornes à clip
Réglage du niveau du tweeter	Interrupteur 0/+3 dB (modèles P et CW)
Matériau du cadre	Plastique ABS
Matériau de la grille	Métal avec revêtement blanc
Installation	Encastrée dans le plafond, fixation par 4 pinces pivotantes
Câblage	Bornes à clip à ressort, conducteur positif (rouge), négatif (noir)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Installation par un professionnel recommandée ; couper l'alimentation avant l'installation
Pièces détachées et réparabilité	Grille et tweeter disponibles en pièces détachées
Accessoires inclus	Gabarit de montage, grille, manuel d'utilisation

FOIRE AUX QUESTIONS - Oi GSRP 0 ACOUSTICS

Comment installer l'enceinte Oi GSRP dans un plafond existant ?

Utilisez le gabarit de montage fourni pour marquer l'emplacement, découpez le trou de montage, passez le câble d'enceinte, connectez les fils aux bornes (rouge pour positif, noir pour négatif), insérez l'enceinte dans le trou et serrez les vis des pinces pivotantes avec un tournevis Pozidriv^® n°2.

Quel type d'amplificateur est recommandé pour cette enceinte ?

Un amplificateur stéréo de qualité, délivrant au moins 50 W RMS par canal sous 8 ohms, est recommandé pour des performances optimales.

Le tweeter peut-il être orienté ?

Oui, le tweeter pivotant peut être orienté manuellement en poussant doucement le cadre extérieur (pas le dôme) pour diriger les hautes fréquences vers la position d'écoute.

Comment régler le niveau du tweeter ?

Certains modèles (versions P et CW) disposent d'un interrupteur permettant de régler le niveau de sortie du tweeter. Il est conseillé de laisser l'interrupteur en position '0' lors de la vérification sonore initiale.

La grille est-elle amovible ?

Oui, la grille est magnétique et se retire facilement. Les grilles carrées peuvent être placées dans n'importe quelle orientation.

Faut-il retirer le tissu blanc derrière la grille ?

Pour une meilleure performance sonore, il est recommandé de retirer le tissu blanc qui se trouve derrière la grille. Il suffit de le décoller.

Quelles sont les dimensions de découpe nécessaires ?

Le diamètre de découpe est d'environ 205 mm. Utilisez le gabarit de montage fourni pour un traçage précis.

Puis-je utiliser cette enceinte en extérieur ?

Non, cette enceinte est conçue pour une installation intérieure uniquement, dans un plafond. Elle n'est pas résistante aux intempéries.

Que faire si les pinces pivotantes ne se bloquent pas ?

Vérifiez que les pinces sont tournées vers l'intérieur avant l'insertion. Serrez les vis dans l'ordre indiqué jusqu'à ressentir une résistance. Si le problème persiste, contactez le service après-vente.

Où puis-je trouver des pièces de rechange pour l'Oi GSRP ?

Les grilles et tweeters de remplacement sont disponibles auprès de 0 ACOUSTICS ou de revendeurs agréés. Consultez le site officiel ou contactez le support.

MODE D'EMPLOI Oi GSRP 0 ACOUSTICS

Sélectionnez un emplacement approprié pour fixer l'enceinte en tenant compte de la mise en garde ci-dessus. En utilisant le gabarit de montage fourni, marquez la position de l'enceinte et découpez le trou de montage.

Étape 2

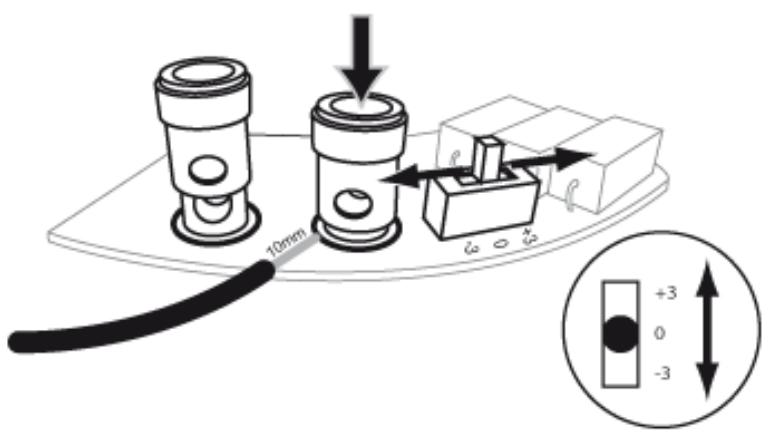

Assurez-vous que tout le matériel est hors tension. Le câble d'enceinte doit être dénudé sur environ 10 mm afin que les extrémités de câble soient mises à nu. Retirez l'emballage et la protection anti-poussière de l'enceinte et attachez les fils d'enceinte à l'aide des bornes à clip à ressort à pression situées à l'arrière de l'enceinte. Le conducteur positif doit être relié à la borne rouge et le conducteur négatif à la borne noire.

Remarque: Réglage du niveau de sortie du tweeter (versions « P » et « CW »)

Il est conseillé de laisser l'interrupteur en position « 0 » pendant la vérification sonore initiale.

Étape 3

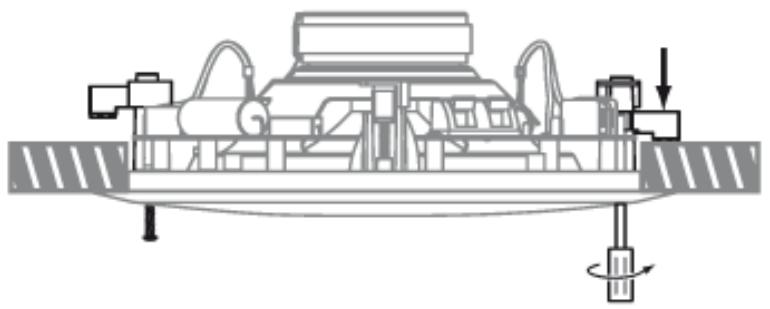

Vérifiez que chacune des 4 pince pivotantes est tournée vers l'intérieur. Poussez l'enceinte dans le trou de montage et

Alignez-la avec le plafond. Tout en maintenant l'enceinte en place, serrez chacune des vis de fixation à l'aide d'un tournevis Pozidriv® n°2 dans l'ordre indiqué sur le schéma (à gauche). Lorsqu'une résistance se fait sentir, la pince est en position.

Étape 4

Une fois que les enceintes sont installées, elles doivent être testées avant de monter les grilles. L'enceinte stéreo de plafond Professional 6,5 po dispose d'un tweeter pivotant qui peut être réglé pour permettre aux hautes fréquences d'être dirigées vers la position d'écoute normale, ou de s'en éloigner, selon les besoins. Le cadre extérieur du tweeter (pas le dôme) doit être poussé doucement afin d'atteindre la position souhaitée pour le tweeter.

Étape 5

L'enceinte stéreo de plafond Professional 6,5 po comporte une grille magnétique. Placez cette grille au-dessus du cadre de l'enceinte, où elle sera positionnée. Veuillez noter que les grilles carrées peuvent être placées dans n'importe quelle orientation.

Certains modèles comportent un tissu blanc derrière la grille qui permet de minimiser le contraste visuel avec le plafond. Pour obtenir la meilleure performance sonore, il est recommandé de retirer ce tissu avant l'utilisation. Pour ce faire, décollez simplement le tissu de la grille.
