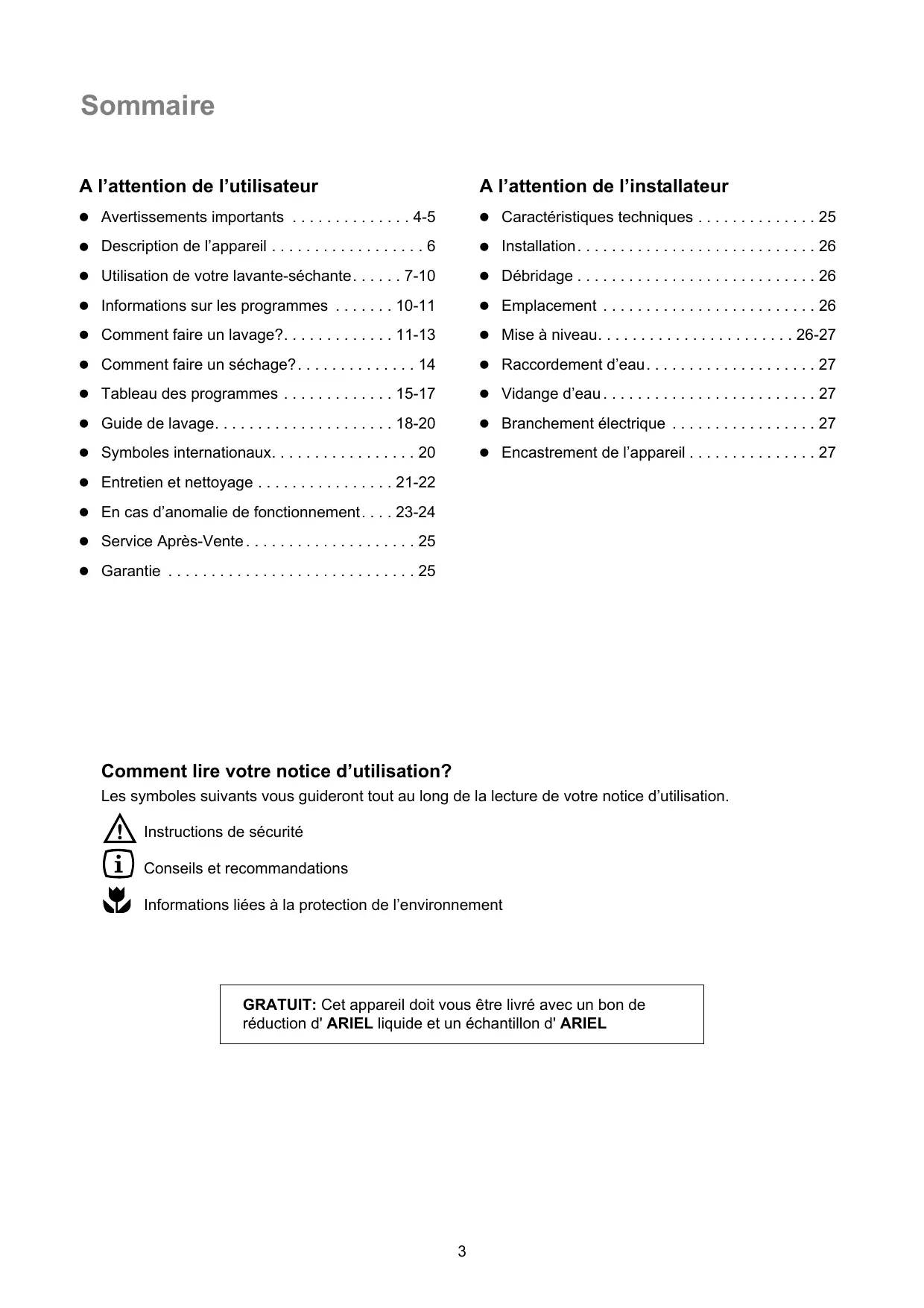

MODE D'EMPLOI AWW 1507 BLANC ARTHUR MARTIN
- Avertissements importants 4-5 Description de l'appareil 6 Utilisation de votre lave-seche 7-10
- Informations sur les programmes 10-11 Comment faire un lavage? 11-13 Comment faire un séchage? 14 Tableau des programmes 15-17 Guide de lavage. 18-20
- Symboles internationaux. 20
- Entretien et nettoyage 21-22
- En cas d'anomalie de fonctionnement. 23-24 Service Après-Vente. 25 Garantie 25
- Caractéristiques techniques 25 Installation. 26

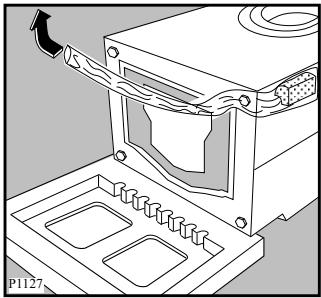

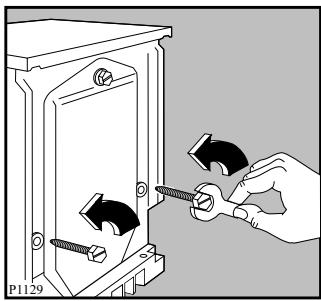

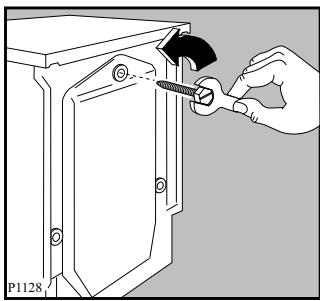

- Debridage 26

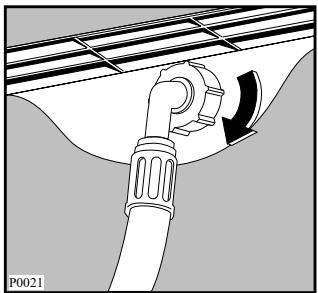

- Emplacement 26 Mise à niveau. 26-27 Raccordement d'eau 27 Vidange d'eau 27
- Branchement électrique 27
- Encastrement de l'appareil 27
Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.
Instructions de sécurité
Conseils et recommandations
Informations liées à la protection de l'environnement
GRATUIT: Cet appareil doit vous être livré avec un bon de réduction d'ARIEL liquide et un échantillon d'ARIEL
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Utilisation
- Cet appareil a été créé pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
- Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
- Débranchez toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
- Ne lavez et séchez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni. Veillez à retirer avant chaque lavage les pièces de monnaie, épingles de suture, broches, vis, etc. Elles peuvent provoquer des dégâts importants, si elles sont laissées dans le linge.
- Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé. Cela dans le but de préserver le joint du hublot et d'éviter la formation de mauvaises odeurs.
- Ne mettez pas dans la lavante-sechante les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit soit évaporé avant de placer les articles dans le tambour.
- Rassemblez les petits articles, tels que chaussettes, ceintures, etc., dans un petit sac de toile ou une taie. Cela dans le but d'éviter que ces pièces se glissent entre le tambour et la cuve.
Utilisez strictement la quantité de produit assouplissant indiquée par le fabricant. Un surdosage de produit assouplissant peut occasionner des traces indélébiles sur le linge. - Débranchez toujours la lavante-séchante avant de procéder à son nettoyage et à son entretien. - Ne lavez pas en machine le linge avec baleines, les tissus non ourdés ou déchirés. Assurez-vous que les boutons et les fermétures à glissière sont fermés. - Contrôlez toujours avant d'ouvrir le hublot, que l'eau a bien été évacuée. Dans le cas contraire, terminez le cycle en suivant les indications de la notice d'utilisation. - Les petits animaux domestiques peuvent se glisser dans le tambour de la lavante-séchante. Contrôlez le tambour avant de mettre l'appareil en fonctionnement. - Le hublot s'échauffe durant le fonctionnement de l'appareil. Éloignez les enfants lorsque vous effectuez un cycle de lavage. - Si la lavante-séchante est installée sur un sol recouvert de moquette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil. - Lavez uniquement les quantités indiquées dans la notice d'utilisation pour le linge délicat. Le linge pourrait être endommagé si vous remplissez le tambour. - Ne séchez pas dans l'appareil des articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pourraient provoquer une explosion. - Ne séchez que des articles lavés à l'eau. - Lorsque le lavage est effectué avec une lessive liquide contenue dans une boule à placer directement dans le tambour, il est nécessaire de retirer cette boule avant de procéder au séchage du linge.
Installation
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".
- Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. - Cet appareil est lourd. Faites attention lors de son déplacement. - L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins : voir rubrique A L'ATTENTION DE L'INSTALLATEUR.

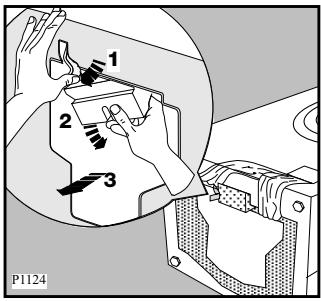

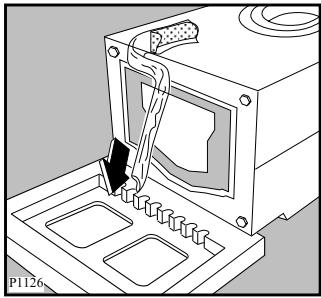

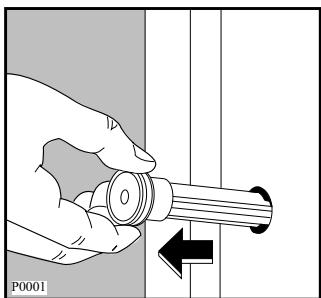

L'appareil doit être débranché lors de l'opération de débridage.
Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.
Les sécurité
- Hublot : la lavante-sechante ne peut fonctionner que si le hublot est fermé.
- Une sécurité électrothermique interdit l'ouverture du hublot pendant tout le fonctionnement de l'appareil.
- Moteur lavage: une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension.
- Chauffage: le chauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'accueil d'eau.
- Anti-balourd : cette sécurité permet de conserver à l'appareil une bonne stabilité pendant l'essorage final. Si la charge de linge est mal répartie (petite charge ou linge noué), le cycle de l'essorage final n'est pas effectué : le linge est simplement égoutté.
Protection de l'environnement
- Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
- Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:
- Utilisez si possible l'appareil à pleine capacité qu'ave
- N'utilisez la fonction de prélavage que pour du linge très sale.
- Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré de salissure du linge.
- Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appare
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.
En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

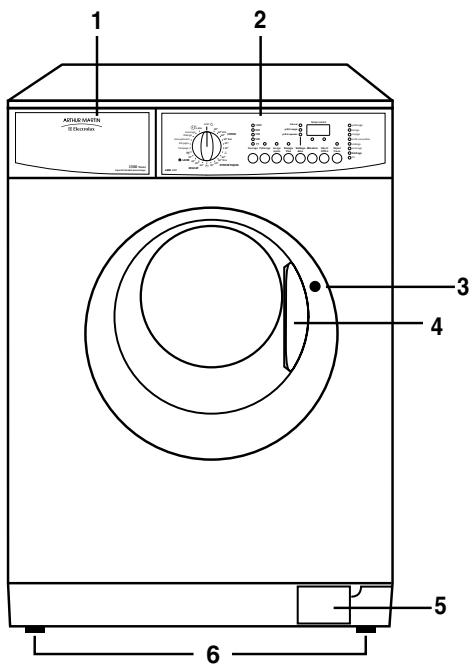

Description de l'appareil
1 Le distributeur de produits 2 Le bandeau de commandes 3 Levoyant "hublot verrouillé" 4 La poignée du hublot 5 La pompe de vidange 6 Les vérins
Levoyant "hublot verrouillé
Le hublot est verrouillé durant tout le programme. Il ne peut être ouvert qu'à certaines conditions et après l'extinction du voyant (voir page 13).

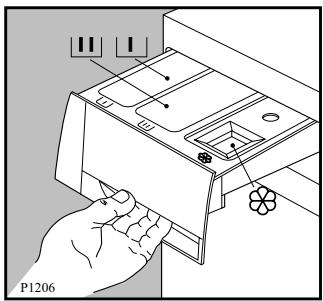

Symboles
L Prélavage
Lavage
Assouplissant

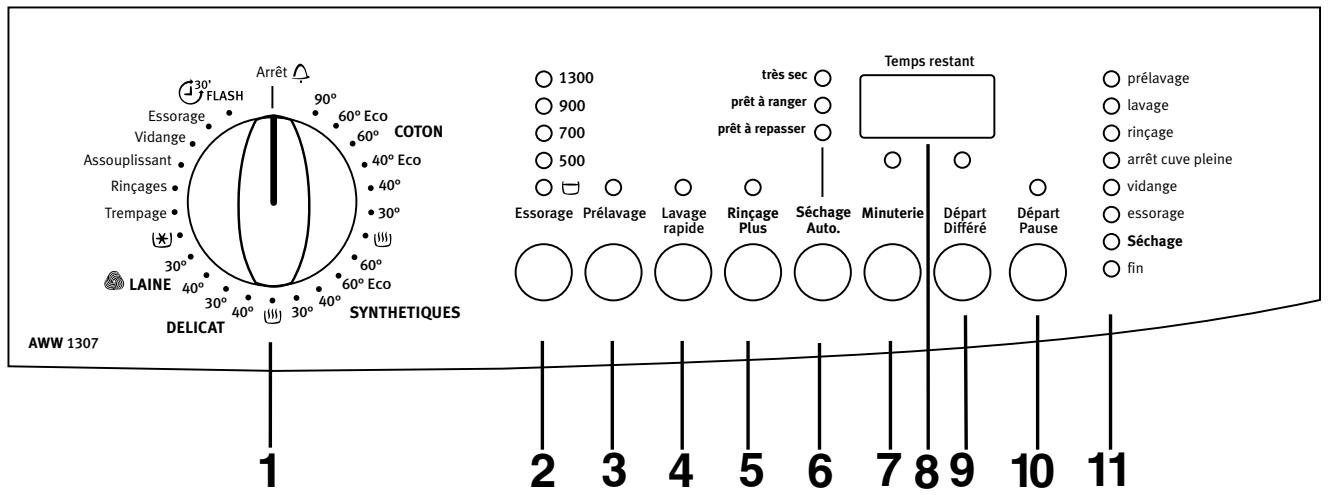

Le bandeau de commande
AWW 1307

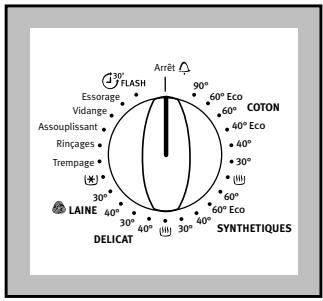

1 Le sélecteur de programmes
Cette manette est divisée en les secteurs suivants :
COTON (secteur vert) SYNTHETIQUES, DELICATS et LAINE FLASH 30' (secteur bleu) - DELICATS (secteur noir) - Programmes supplémentaires
- Arrêt = Annulation de programme/Mise hors tension
Le sélecteur de programmes peut être tourné soit vers la droite soit vers la gauche.
Les programmes "60° Eco et 40° Eco" (coton et synthétiques) peuvent être sélectionnés pour du linge peu ou normalement sale.
La température sera automatiquement réduite et le temps de lavage sera prolongé pour obtenir la classe AA pour le coton aussi bien en efficacité de lavage qu'en consommation d'énergie.
Le symbole correspond au programme de séchage.
À la position la lavante-séchante lave à froid, c'est-à-dire sans chauffer l'eau. Cette option peut être choisie pour le linge très délicat, tel que les voilages par exemple.
À la fin du programme, le sélecteur doit être tourné sur "Arrêt" pour permettre au lave-linge de être hors tension.
2 Touche "essorage
Appuyez une ou plusieurs fois sur cette touche pour modifier la vitesse de l'essorage ou pour désirer l'option (arrêt cuve pleine) si vous souhaitez désirer une valeur différente de celle qui est proposée par la lavante-sechante ; le voyant correspondant s'allume.
Les vitesses maximales pour les divers types de tissus sont les suivantes :
- coton : 1300 tr/min pour le modèle AWW 1307
1500 tr/min pour le modèle AWW 1507
- synthétiques, laine: 900 tr/min;
- linge délicat: 700 tr/min.
La vitesse minimale pour tous les tissus est de 500 tr/min.
En choisissant l'option (arrêt cuve pleine), l'eau du dernier rinçage n'est pas évacuée à la fin du programme sélectionné pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour dès l'arrêt de l'appareil.
À la fin du cycle, le voyant de la touche Départ Pause s’éteint, les voyants "arrêt cuve pleine", "fin" et celui sur le hublot restent allumés pour indiquer que l'eau doit être vidangée. L'écran visualise un zéro clignotant.
Pour compléter le cycle, CHOISSEZ l'une de ces possibilités:
- Sélectionnez le programme "Vidange". La lavante-sechante effectue la vidange sans essorer;
- Sélectionnez le programme "Essorage" : Choisissez la vitesse de l'essorage en appuyant sur la touche "Essorage" et puis appuyez sur la touche Départ Pause. L'eau est vidangée et le linge est essoré à la vitesse d'essorage sélectionnée.
Attention!
N'oubliez pas de tourner le sélecteur de programmes avant sur "arrêt", puis sur Vidange ou Essorage.
L'option (arrêt cuve pleine) n'est pas compatible avec le programme LAVAGE ET SECHAGE ENCHAINE.
3 Touche "prélavage
Si vous souhaitez effectuer un prélavage avant le lavage, choisissez cette fonction (qui ne peut pas être sélectionnée pour la laine et le programme FLASH 30').
Le prélavage se termine avec un essorage bref à 650 tr/min pour les programmes coton et synthétiques, alors que pour le programme linge délicat, seule la vidange de l'eau est effectuée.
4 Touche "lavage rapide
A utiliser pour le linge peu sale (elle ne peut pas être sélectionnée pour la laine et les programmes "Eco"). Le temps de lavage sera réduit en fonction du tissu et des températures sélectionnées.
Cette fonction peut être sélectionnée pour tous les programmes, sauf la laine et le programme FLASH 30'. La machine effectuera deux rinçages supplémentaires pour le coton et 1 rinçage supplémentaire pour les synthétiques, ainsi que pour les tissus délicats. À conseiller pour les personnes allergiques aux produits lessiviels et dans les zones où l'eau est très douce.
6 La touche "séchage auto
Vous peuvent désirer le degré de séchage voulu pour le coton et les synthétiques en appuyant sur cette touche:
- très sec (ne peut pas être sélectionné pour les synthétiques)
- prêt à ranger
- prêt à ranger repasser (ne peut pas être sélectionné pour les synthétiques).
L'évoyant correspondant s'allume.
Au départ du programme de séchage, la machine adapte automatiquement sa durée en séchant le linge jusqu'au degré de séchage préalablement sélectionné.
Important
Si vous appuyez simultanément sur les touches Séchage Auto et Départ Pause pendant environ 4 secondes, le signal sonore à l'affichage, à la fin du cycle de lavage et en cas de sélection incorrecte, est supprimé.
7 La touche "minuterie
Appuyez sur cette touche pour sélectionner la durée souhaitée pour le cycle de séchage, en fonction du type de linge (coton ou synthétiques) à sécher.
Pour sélectionner le temps de séchage, appuyez sur la touche jusqu'à ce que la durée souhaitée apparaisse sur l'écran.
Pour le COTON et les SYNTHETIQUES, des temps de séchage de 10 minutes à 130 minutes peuvent être sélectionnés.
À la fin du programme, le voyant "Séchage" s'éteint, le voyant "Fin" s'allume, un zéro clignotant s'affiche sur l'écran et le voyant du hublot s'éteint.
8 Écran d'affichage (temps restant)
L'écran affiche les informations suivantes :
- La durée du programme de lavage en heures et en minutes, qui apparaît une fois que le programme a été sélectionné (voir tableau des programmes).
À partir du moment où le programme commence (une fois que l'on a appuyé sur la touche Départ Pause), le temps diminue de minute en minute;
- Le temps de séchage sélectionné
Le temps est visualisé en minutes.
Après le démarrage du programme, le temps restant s'actualise à chaque minute.
- l'arrêt de la lavante-sechante cuve pleine d'eau, après les programmes avec l'option (arrêt cuve pleine) ou après le programme de trempage, visualisé par un zéro clignotant;
- La fin du programme indiquée par un zéro clignotant (en même temps, le voyant du hublot s'éteint).
- le départ différé, indiqué en heures et minutes, sélectionné au moyen de la touche correspondante (23 heures maximum).
Le départ différé est visualisé sur l'écran pendant 3 secondes, puis la durée du programme sélectionné réapparaît.
Une fois que vous avez appuyé sur la touche Départ Pause, le compte à rebours commence. Le départ différé diminue d'heure en heures jusqu'à 2 heures, ensuite de 30 en 30 minutes;
- la sélection erronée d'une option, visualisée avec les lettres Err quand vous sélectionnez une fonction non compatible avec le programme choisi.
L'erreur de sélection est également signalée par un signal sonore.
- un code d'alarme qui indique les anomalies de fonctionnement de la lave-séche (p. ex. E20) Voir le chapitre "En cas d'anomalie de fonctionnement".
9 Touche "départ différé
Avec cette touche, il est possible de retarder le départ du programme de 30 - 60 - 90 minutes jusqu'à 2 heures et puis de heures en heures jusqu'à un maximum de 23 heures. Le nombre d'heures au bout desquelles vous souhaitez que le programme commence est visualisé sur l'écran pendant 3 secondes environ puis la durée du programme préalablement sélectionné réapparaît.
Cette option doit être sélectionnée après avoir sélectionné le programme et avant d'appuyer sur la touche Départ Pause.
Le décompte (en heures et minutes) est visualisé sur l'écran.
Le départ différé peut être modifié à tout moment tant que vous n'avez pas appuyé sur la touche Départ Pause.
Pour annuler le départ différé, si vous avez déjà appuyé sur la touche Départ Pause:
- mettez la lavante-sechante en PAUSE en appuyant sur Départ Pause;
- appuyez sur la touche Départ Différé jusqu'à ce que l'écran visualise le symbole « ' »;
- appuyez de nouveau sur la touche Départ Pause.
Le programme différé ne peut pas être sélectionné pour les programmes "Vidange" et "Essorage".
Attention!
- Avec le programme "Trempage" le retard sélectionné (jusqu'à un maximum de 10 heures) correspond au temps de trempage du linge dans la cuve. Durant toute la durée du départ différé, le hublot est bloqué (voyant du hublot allumé). Si vous devez ouvrir le hublot, mettez d'abord la lavante-sechante en pause. Lorsque vous refermez le hublot, appuyez de nouveau sur la touche Départ Pause.
10 Touche "départ pause
Cette touche a deux fonctions :
- démarrage : une fois que vous avez sélectionné le programme et les options évientuelles, appuyez sur cette touche pour que le programme démarre. Le voyant situé au-dessus de la touche arrêté de clignoter et resté allumé de manière fixe. Si un départ différé a été sélectionné avec la touche correspondante, le compte à rebours commence et est visualisé sur l'écran;
- pause : si vous appuyez à nouveau sur la touche, le programme en cours est interrompu. Le voyant situé au-dessus de la touche commence à clignoter. Pour faire repartir le programme, appuyez de nouveau sur cette touche.
Quand le cycle en cours est mis en mode pause, il est possible d'ouvrir le hublot à condition que :
- la lavante-secheuse ne soit pas en phase de chauffage ou séchage
- le niveau d'eau ne soit pas haut
- le tambour ne soit pas en mouvement.
En ce cas le voyant du hublot s'éteint.
Attention! Avant d'effectuer une modification quelconque du programme en cours, la lavanteséchante doit être mise en PAUSE.
11 Voyants de déroulement du programme
Lors de la sélection du programme, les voyants correspondant aux différentes phases s'allument.
Quand le programme commence, seul le voyant correspondant à la phase en cours reste allumé.
Le voyant “fin” signale la fin du cycle de lavage ou séchage. Les voyants de la touche Départ Pause et celui du hublot sont éteints. Le linge peut être retiré de la lavante-séchante.
LAINE
Le programme laine convient aussi bien aux articles marqués par le symbole qu'au linge délicat portant l'étiquette "lavage à la main". Il n'est plus nécessaire que vous laviez le linge particulièrement délicat à la main.
Trempage
Vous pouvez sélectionner cette position pour du linge particulièrement sale.
Il n'est pas à utiliser pour la "LAINE".
Versez la lessive dans le bac U.
Si vous utilisez cette position, le lave-linge effectue un trempage à 30°C et se termine cuve pleine d'eau. Vous pouvez dès lors:
- vidanger l'eau sans essorer. Tournez d'abord le sélecteur sur "Arrêt", Sélectionnez le programme "Vidange".
- vidanger l'eau et essorer. Tournez d'abord le sélecteur sur "Arrêt", Sélectionnez le programme "Essorage", réduisez eventuellement la vitesse à l'aide de la touche correspondante et appuyez sur la touche "Départ Pause".
Après avoir vidangé l'eau, tournez le sélecteur sur "Arrêt", sélectionnez le programme de lavage souhaité et appuyez sur la touche "Départ Pause".
A l'aide de la touche départ différé, le trempage peut être prolongé jusqu'à un maximum de 10 heures.
Rinçages
Grâce à ce programme, vous avez la possibilité de rincer et essorer du linge de coton lavé à la main. Le lave-linge effectue alors 3 rincages et l'essorage final à la vitesse maximale.
Vous pouvez modifier la vitesse d'essorage à l'aide de la touche correspondante.
Assouplissant
A utiliser pour du linge lavé à la main qui doit être traité avec de l'amidon ou d'un produit assouplissant. La machine effectue un rinçage et un essorage final à la vitesse maximale, qui peut être réduite à l'aide de la touche correspondante.
Vidange
Utilisez cette position pour le programme "Trempage" ou pour les programmes avec l'option se terminant par un arrêt cuve pleine d'eau.
Tournez le sélecteur sur "Arrêt", sélectionnez le programme "vidange" et appuyez sur la touche "Départ Pause".
Essorage
Ce programme vous permet d'effectuer un essorage à la vitesse maximale.
Vous pouvez sélectionner une autre vitesse d'essorage à l'aide de la touche correspondante en tenant compte du type de textile à essorer.
FLASH 30
Vous pouvez sélectionner ce programme pour du linge peu sale ou pour "rafraîchir" du linge (maximum 2,5 kg). Le lave-linge effectue un programme à 30°C de 30 minutes, avec un essorage final à 700 tr/min.
Avec ce programme vous pouvez sélectionner l'option "Essorage".
Arrêt = annulation / hors tension
Pour annuler un programme en cours, tournez le sélecteur sur "Arrêt". Vous pouvez alors sélectionner un nouveau programme.
À la fin du programme, mettez l'appareil hors tension en tournant le sélecteur sur "Arrêt".
Avant d'effectuer un premier lavage dans votre laveuse-sècheuse, nous vous recommandons d'effectuer un lavage préliminaire, sans linge, pour un nettoyage éventuel du tambour et de la cuve.
- Tournez le sélecteur de programme pour permettre la machine sous tension.
- Versez une dose de lessive dans le distributeur "lavage" [L].
- Affichez un programme à 90°C
- Enclenchez la touche "départ/pause" : le cycle de lavage commence.

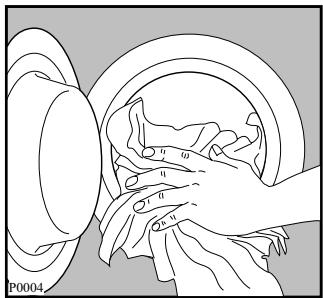

1. Chargement du linge
Ouvrez le hublot.
Introduisez les pièces de linge une à une dans le tambour après les avoir dépliées.
Alternez les grandes et les petites pièces.
Fermez le hublot.

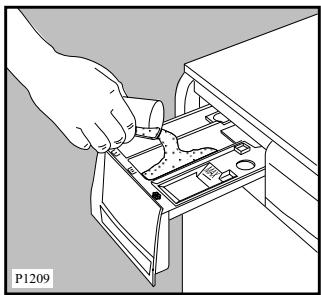

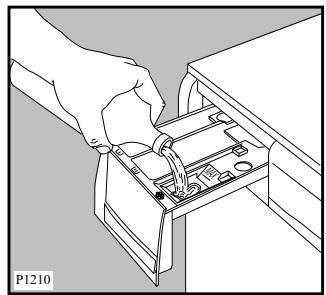

2. Dosage de la lessive et de l'additif

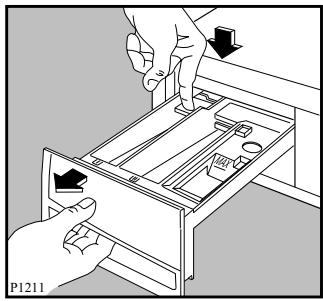

Ouvrez le distributeur de produits en le tirant vers vous jusqu'à la butée. Versez la dose de lessive nécessaire dans le bac "lavage" [Ⅲ].
Versez éventuellement l'assouplissant dans le bac. Ne dépassez jamais le repère MAX.
Si vous avez besoin d'un programme avec l'option "Prélavage" ou le programme "Trempage", procédez de la même façon dans le compartiment correspondant [U].
Refermez le tiroir.
Si vous utilisez une lessive liquide : placez la boule doseuse directement dans le tambour et choisissez un programme sans prélavage. Si vous séchez ensuite votre linge, n'oubliez pas de retirer la boule doseuse avant de commencer le séchage. Il est également possible de mettre directement la lessive dans le compartiment lavage du distributeur. Dans ce cas, ne faites pas de prélavage et mettez l'appareil en marche immédiatement.

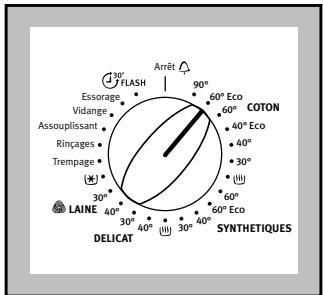

3. Sélection du programme souhaité
Tournez le sélecteur sur la position souhaitée. Les voyants des différentes phases qui composent le programme s'allument.
Le voyant de la touche Départ Pause clignote. L'écran visualise la durée du programme.
4. Choix de la vitesse d'essorage ou de la fonction (arrêt cuve pleine)
Appuyez une ou plusieurs fois sur la touche jusqu'à ce que le voyant correspondant à la vitesse choisie ou à l'option s'allume.
Si vous choisissez l'option □, la lavante-sechante s'arrête, à la fin du programme, avec l'eau dans la cuve.
AWW 1307
AWW 1507

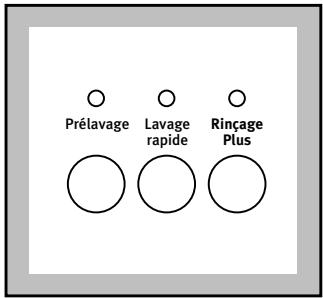

5. Choix des options voulues
Le(s) moyen(s) correspondant(s) s'allume(nt).
6. Sélectionnez éventuellement l'option "départ différé
Avant de faire démarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche Départ Différé pour sélectionner le nombre d'heures au bout desquelles vous souhaitez que le programme démarre. Ce nombre est visualisé sur l'écran d'affichage pendant 3 secondes, puis la durée du programme réapparaît.
7. Démarrage du programme
Appuyez sur la touche Départ Pause : le voyant correspondant s’arrête de clignoter, le voyant du hublot s’allume et seul le voyant "Lavage" reste allumé.
Si vous avez sélectionné le Départ Différé, la lavante-sechante commence le compte à rebours. L'écran visualise la durée du programme ou le départ différé sélectionné.
8. Modification d'une option ou du programme en cours
Il est possible de modifier n'importe quelle option avant que le programme ne l'exécute. Si le programme est en cours, avant de procéder à une modification quelconque, il faut tout d'abord mettre la lavante-sechante en PAUSE, changer les options et appuyer de nouveau sur la touche "Départ Pause".
Si vous souhaitez changer le programme en cours, il faudra tourner le sélecteur sur "Arrêt" pour annuler le programme que la machine est en train d'effectuer. Sélectionner le nouveau programme et appuyer de nouveau sur la touche "Départ Pause" pour le faire démarrer. La lavante-sechante reprend le cycle depuis le début et l'eau reste dans la cuve.
9. Interruption du programme
Appuyez sur la touche "Départ Pause", le voyant correspondant commence à clignoter. Appuyez de nouveau sur la même touche pour le faire démarrer.
10. Annulation d'un programme en cours
Pour annuler un programme en cours, tournez le sélecteur de programmes sur la position "Arrêt". Sélectionnez le nouveau programme.
11. Ouverture du hublot durant le déroulement d'un programme
Le hublot peut être ouvert, après avoir mis la lavante-sechante en PAUSE, à condition que :
- la machine ne soit pas en phase de chauffage à une température supérieure à 55°C;
- le niveau de l'eau ne soit pas haut;
- le tambour ne soit pas en mouvement.
Si ces conditions sont respectées, lors de la mise en PAUSE de la lavante-séchante, le voyant du hublot s'éteindra et vous pourrez ouvrir le hublot.
S'il n'est pas possible de l'ouvrir mais que cela est absolument nécessaire, il faut mettre la lavante-séchante hors tension en tournant le sélecteur sur la position "Arrêt" et attendre environ 3 minutes avant d'ouvrir le hublot.
Attention au niveau et à la température de l'eau dans la laveuse-sèche-linge!
Après la fermeture du hublot, il faudra désigner de nouveau le programme précédemment sélectionné et appuyer sur Départ Pause.
12. Fin du programme
La lavante-sechante s'arrête automatiquement, le voyant "Fin" s'allume, celui de la touche "Départ Pause" s'éteint, un signal sonore se déclenche, un zéro clignotant apparaît sur l'écran et le voyant du hublot s'éteint.
Si vous avez besoin de l'option (arrêt cuve pleine), le moyen de la touche correspondante, les moyants "fin" et celui du hublot restent allumés pour signaler que l'eau doit être vidangée ; avant d'ouvrir le hublot. L'écran visualise un zéro clignotant.
Pour compléter le cycle, tournez le sélecteur sur "Arrêt" et ensuite sélectionnez le programme "Vidange" ou "Essorage" en faisant la vitesse convenant au linge qui vient d'être lavé (appuyez sur Départ Pause);
Lorsque le programme est terminé, le zéro clignotant apparait et le signal sonore se déclenche.
Le déverrouillage du hublot est signalé par l'extinction du voyant correspondant.
Tournez le sélecteur sur "Arrêt" à nouveau pour mettre le lave-linge hors tension.
Sortez le linge.
Contrôlez que le tambour soit complètement vide en le faisant tourner avec les mains. Cela permet d'éviter que le linge éventuellement oublié dans le tambour ne soit abîmé lors du lavage successif (par exemple, il peut se rétrécir) ou ne déteigne sur d'autres tissus.
Il est conseillé de fermer le robinet de l'eau et de débrancher la fiche de la prise de courant.
Laissez le hublot entrouvert pour aérer la lavante-sèche.
Charge maxi:
- coton 3 kg - synthétiques 2 kg
Pendant le séchage, le robinet de l'eau doit être ouvert et le tuyau de vidange doit être placé correctement.
- Introduisez le linge.
- Tournez le sélecteur de programmes sur le programme de séchage (symbole dans les secteurs de coton ou des synthétiques).
- Pour désirer le séchage électronique (Très sec, Prêt à ranger ou Prêt à repasser), appuyez sur la touche "Séchage Auto" jusqu'à ce que le voyant correspondant au degré de séchage désiré pour le coton et les synthétiques s'allume.
Pour désirer le séchage chronométrique, appuyez sur la touche "Minuterie" jusqu'à ce que le temps désiré apparaissent sur l'écran.
- Appuyez sur Départ Pause pour démarrer le programme.
- En fin de cycle, tournez le sélecteur de programmes sur "Arrêt" pour permettre l'appareil hors tension et sortez le linge.
Séchage enchaîné
Attention! Il ne faut pas dépasser 3 kg pour le coton et 2 kg pour les synthétiques dans le programme LAVAGE+SECHAGE.
N'utilisez pas de boule doseuse si vous faites un séchage enchaîné.
- Introduisez le linge.
- Versez la lessive et l'additif.
- Choisissez le programme de lavage.
- Choisissez le temps ou le degré de séchage.
- Sélectionnez les options voulues en appuyant sur les touches respectives.
Dans la mesure du possible, ne sélectionnez pas une vitesse d'essorage inférieure à celle proposée par la machine de façon à économiser de l'énergie et à éviter des temps de séchage trop longs.
Dans ce mode de fonctionnement, il n'est pas possible de sélectionner une vitesse d'essorage inférieure à 900 tr/min pour le coton et les synthétiques avec le séchage électronique et à 900 tr/min pour le coton et 700 tr/min pour les synthétiques avec le séchage chronométrique.
- Faites partir le programme en appuyant sur la touche Départ Pause.
- En fin de cycle, tournez le sélecteur de programmes sur "Arrêt" pour permettre l'appareil hors tension.
- Sortez le linge.
Tableau des programmes
| Type de linge et symboles sur les étiquettes | Charge maxi | Programme/ Température | Description du programme | Options possibles | Consommations* |
| Energie kWh | Eau litres | Durée h/min |
| Blanc, par ex. draps, nappes, linge de maison | 6 kg | Coton 60°-90°C | Lavage à 60°-90°C3 rincages Essorage long | Essorage/ Préavage Lavage rapide Rinçage Plus | 2.05 | 52 | 2.22 |
| Couleurs, par ex. chemises, blouses, lingerie | 6 kg | Coton 60° - 40°-30°C | Lavage à 60° - 40°- 30°C3 rincages Essorage long | Essorage/ Préavage Lavage rapide Rinçage Plus | 0.8 | 49 | 2.01 |
| Blanc et Couleurs, par ex. serviettes, linge de maison | 6 kg | Coton Eco 60°-40°C | Lavage à 40°-60°C**3 rincages Essorage long | Essorage/ Préavage Rinçage Plus | 1.07 | 45 | 2.07 |
| Synthétiques, mixtes, par ex. chemises, blouses, lingerie | 3 kg | SYNTHÉTIQUES 60°-40°-30°C | Lavage à 60°-40°-30°C3 rincages Essorage court | Essorage/ Préavage Lavage rapide Rinçage Plus | 1.05 | 55 | 1.29 |
| Synthétiques, mixtes, par ex. chemises, blouses, lingerie | 3 kg | SYNTHÉTIQUES Eco 60°C | Lavage à 40°C3 rincages Essorage court | Essorage/ Préavage Rinçage Plus | 0.7 | 55 | 1.29 |
| Délicats, par ex. acrylique, viscose, polyester, laine mixte synthétique | 3 kg | DELICAT 40°-30°C | Lavage à 40°-30°C3 rincages Essorage court | Essorage/ Préavage Lavage rapide Rinçage Plus | 0.6 | 57 | 58 |
| Laine, avec la marque "pure laine vierge" et l'étiquette | 2 kg | LAINE 40°-30°C-(froid) (×) (Lavage à la main) | Lavage à 40°-30°C ou froid 3 rincages Essorage court | Essorage/ | 0.40 | 55 | 57 |
Le programme "COTON 60° Eco" est le programme de référence pour les données contenues dans l'étiquette énergie, conformément à la norme CEE 92/75 (Ce programme effectuera seulement 2 rinçages). Les données reportées ici ont une valeur purement indicative et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau et de la température ambience. Elles se réfèrent à la température la plus élevée prévue pour chaque programme.
La durée du programme est réajustée automatiquement au cours du programme de lavage en fonction de la quantité de linge, de la quantité de produit lessiviel, de la température de l'eau,...
Tableau des programmes
Programmes spéciaux
| Position du sélecteur de programmes | Description programme | Déroulement du programme | Options possibles | Charge maxi | Consommations* |
| Energie kWh | Eau litres |
| Trempage | Pour tissus très sales, sauf la laine | Trempage à 30°CArrêt cuve pleine d'eau.Pour vidanger,sélectionnez leprogramme "Vidange". | | 6 kg | 0,43 | 24 |
| Rinçages | Le linge de cotton lavé à la main peut être rincné avec ce programme | 3 rincçages avec additif liquideEssorage | Rinçage plus Essorage/☐ | 6 kg | 0,15 | 48 |
| Assouplissant | Pour du linge de cotton lavé à la main qui doit être traité avec un produit assouplissant | 1 rincage avec additif liquideEssorage | Essorage/☐ | 6 kg | - | 20 |
| Vidange | Vidange de l'eau pour le programme "trempage" et avec l'option☐ | Evacuation de l'eau | | / | - | 2 |
| Essorage | Essorage à part pour les tissus de cotton | Essorage long | Essorage | 6 kg | - | 10 |
| FLASH 30° | Pour tissus peu sales, sauf la laine | Lavage à 30°C2 rincçagesEssorage bref à 700 tr/min. | essorage/☐ | 2,5 kg | 0,3 | 40 |
| Arrêt | Annulation | Annulation du programme en cours, mise hors tension de l'appareil | | / | - | - |
- Les informations ci-dessus sont données à titre indicatif et peuvent varier en fonction de la quantité et du type de linge, de la température ambiantet de la température d'entrée de l'eau.
Tableau des programmes
Séchage chronométrique
| Degré de séchage | Type de linge | Charge maxi | Vitesse d'essorage | Temps de séchage en min. |
| Très secIdéal pour lesarticles en tissu-éponge | Coton et lin(Peignoirs,serviettes et drapsde bain, etc.). | 3 kg | 1500 | 85-95 |
| 1300 | 90-100 |
| 1.5 kg | 1500 | 50-60 |
| 1300 | 55-65 |
| Prêt à ranger (*)Pour les articlespouvant être rangés sans être repassés | Coton et lin(serviettes,T-shirts, linge debain). | 3 kg | 1500 | 75-85 |
| 1300 | 80-90 |
| 1.5 kg | 1500 | 40-50 |
| 1300 | 45-55 |
| Synthétiqueset mélanges(tricots, lingerie,linge de maison). | 2 kg | 900 | 70-80 |
| 1 kg | 900 | 35-45 |
| Prêt à repasserPour les vêtementsà repasser | Coton et lin(draps, nappes,chemises, etc.). | 3 kg | 1500 | 55-65 |
| 1300 | 60-70 |
| 1.5 kg | 1500 | 35-45 |
| 1300 | 40-50 |
(*) Conformément à la norme CEE 92/75, les données figurant sur l'étiquette énergie se réferent au programme PRET A RANGER pour le coton.
Charges de linge maximales selon la nature des fibres
La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.
Diminuez la quantité en cas de linge très sale ou de tissus éponges.
Charge maximum
Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.
C'est pourquoi, d'une manière générale, le tambour peut être rempli:
- en totalité mais sans pression excessive pour le linge coton, lin, métis,
- à moitié de son volume pour les cotons traités et les fibres synthétiques, au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.
Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles.
Nous vous donnons, à titre indicatif, les poids moyens des pièces les plus communes.
| peignoir de bain | 1200 g |
| serviette deTOILTTE | 180 g |
| grand drap | 1300 g |
| drap 1 personne | 800 g |
| taie d'oreiller | 200 g |
| chemise de nuit | 180 g |
| pyjama homme | 500 g |
| pyjama enfant | 200 g |
| chemise homme | 250 g |
| chemisier | 150 g |
| torchon | 100 g |
| blouse de travail | 300 g à 600 g |
Vérification du linge
- Videz les poches.
- Fermez les fermétures à glissière et à pression.
- Enlevez les crochets des voilages ou mettez les voilages dans une housse.
- Retirez les boutons mal cousus, les épingles et les agrafes.
- Pour les protégber, mettez les voilages dans une taie d'oreiller par exemple.
Recousez ou enlevez les boutons qui ne tiennent qu'à un fil.
Le tri du linge par catégorie
Nous vous conseillons de trier le linge par catégorie:
- d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques,
- de l'autre, le linge délicat qu'il convient de traiter avec précaution.
- Pour les charges mixtes, lessives composées d'articles en fibres de différentes natures, CHOISSEZ un programme et une température convenant à la fibre la plus fragile.
- Lavez les articles "blanc" et de couleur séparément.
Pour coton, lin et chanvre comme les torchons, les serviettes, les draps, les taies d'oreiller, etc.
Les fibres, blanches en général, qui peuvent être très tachées.
Pour les blancs qui ne sont pas très tachés ou pour les couleurs bien teintées, pour les synthétiques ou les coton mélangés. Tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60°C.
Pour les synthétiques délicats, la soie, l'acrylique et les articles en laine lavables en machine (voir l'étiquette d'entretien). Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

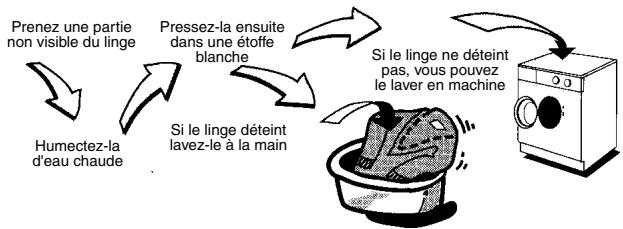

Lavage du linge couleur
Lorsqu'ils sont lavés pour la première fois, les linges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pièces de linge.
Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant:
Programme laine woolmark
Le programme laine de votre lave-linge porte le sigle. Cela signifie que vous pouvez laver en toute sécurité les articles portant l'étiquette ci-contre. Pour éviter le froissement, vous devez limiter la charge à 2 kg.
Le cycle laine de cette machine à laver a été approuvé par la Woolmark pour le lavage des articles Woolmark lavables en machine, sous réserve que ces articles soient lavés conformément aux instructions mentionnées sur l'étiquette de l'article et celles indiquées par le fabricant de cette machine à laver. M9605.
Traitement des taches
Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l’extérieur de la tache vers l’intérieur, ceci afin d’éviter de faire des cerne.
Herbes. Savonnez soigneusement, TRAITEZ à l'eau de Javel diluée. Pour les lainages, l'alcool à 90°C peut donner de bons résultats.
Crayons à bille - feutre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à. Prenez soin de ne pas étaler la tache.
Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.
Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.
Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.
Cambouis-goudrons. Étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.
Rouge à lèvres. Tamponnez à l'éther s'il s'agit de lainage ou de coton ou au trichloréthylène si l'article est en soie.
Vernis à onges. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à onges enPNANT SOIN DE CHANGER FREQUEMMENT le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.
Peinture. Ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.
Bougie. Grattez la cire avec une lame non coupante afin d'enlever le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.
A. choix de la lessive
Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge.
Conformez-vous aux doses et aux instructions préconisées sur les emballages.
Dosage:
La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l'eau et du degré de salissure du linge.
Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire ou si le linge est très sale ou taché, augmentez un peu les doses.
Vous obtiendrez le degré de dureté de votre eau en contactant la ASF compagnie de distribution d'eau de leur région ou tout autre service compétent.
Remarque:
N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécifiquement conçus pour l'utilisation dans les machines à laver. Employez des produits spécifiques pour le lavage de la laine.
Si vous utilisez une lessive liquide, il est possible de mettre directement ce produit dans le bac pour le lavage à condition de choisir un programme sans prélavage et de mettre tout de suite le lave-linge en marche. Il est également possible d'utiliser une boule doseuse (fournie par le fabricant du détergent).
Si vous séchez ensuite votre linge dans le sèche-linge, n'oubliez pas de retirer la boule doseuse. Les lessives liquides sont très indiquées pour des températures peu élevées, à savoir 30°C et 40°C, alors qu'il est conseillé d'utiliser une lessive en poudre pour les températures supérieures, de 60°C à 90°C.
Nos laboratoires qui effectuent des essais permanents sur les produits de lavage vous recommandent la lessive en poudre et liquide ARIEL.
B. assouplissant
Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré. Ne dépassez pas les doses maximales.
Symboles internationaux pour l'entretien des textiles
La plupart des articles sont munis d'une étiquette d'entretien spécifique. Comment les traiter. Suivez scrupuleusement ces indications.
| LAVAGE NORMAL
LAVAGE DELICAT | 95
Temp. maxi
95°C
95 | 60
Temp. maxi
60°C
60 | 40
Temp. maxi
40°C
40 | 30
Temp. maxi
30°C
30 | Lavage à la main | Lavage interdit |
| JAVELLISATION | Cl
Chlorage dilué à froid | Chlorage interdit |
| REPASSAGE | Fort 200°C maxi | Moyen 150°C maxi | Doux 110°C maxi | Ne pas repasser |
| NETTOYAGE
A SEC | A
Tous solvants | P
Perchloréthylène ou essences minérales (essence F, White Spirit) | F
Uniquement essences minérales
(Pour linge et tissus blancs) | Ne pas nettoyer à sec |
| SECHAGE | Linge étendu | Linge suspendu | Sur cintre | Haute temp.
Temp.
modérée
Séchage en tambour | Ne pas sécher en tambour |
Détartrage de l'appareil
Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conçu pour les lave-linge, que vous pourrez vous procurer dans le commerce.
Respectez le dosage indiqué sur l'emballage.
Après chaque cycle de lavage
Nous vous recommandons de laisser le hublot entrouvert après chaque utilisation, ceci afin d'aérer la cuve et d'éviter la formation de moisissures et d'odeurs.
La carrosserie
Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement. N'utilisez jamais de produits abrasifs ou caustiques.

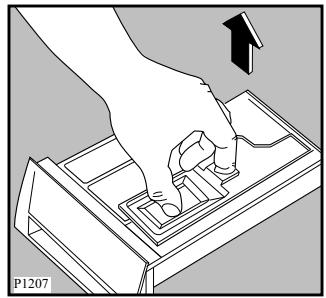

Le distributeur de produits
- Enlevez le tiroir de son logement comme l'indique la figure ci-dessous.
- Lavez-le sous l'eau courante.
- Pour faciliter le nettoyage, la partie supérieure du bac réservé à l'additif peut être enlevée.

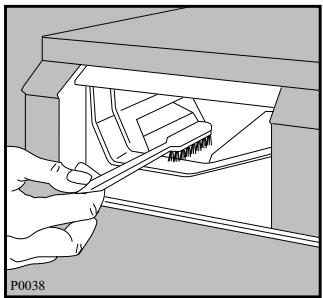

- Nettoyez le logement interne du tiroir avec une brosse à dents.
- Remettez le tiroir en place.

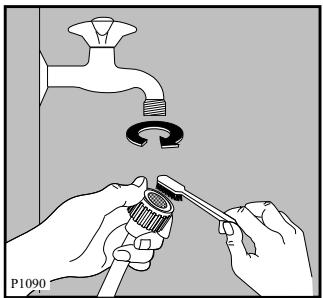

Le filtre du tuyau d'arrivée d'eau
Si vous remarquez que l'appareil prend plus de temps à se remplir, contrôlez que ce filtre ne soit pas obstrué.
Fermez le robinet d'arrivée d'eau.
Dévissez l'embout du tuyau du robinet.
Nettoyez le filtre avec une petite brosse.
Revissez bien l'embout du tuyau.

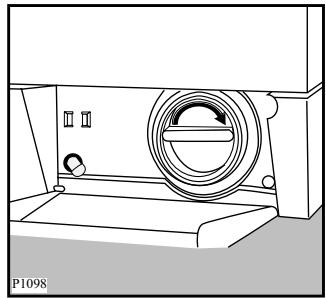

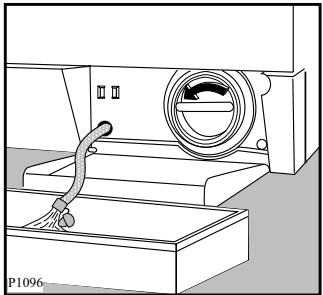

La pompe de vidange
La pompe doit être contrôlée régulièrement et surtout si
- l'appareil ne vidange pas et/ou n'essore pas;
- L'appareil fait un bruit inhabituel pendant la vidange du au blocage de la pompe par des objets tels que épingles de suture, pièces de monnaie, agrafes, etc.
Procédez comme suit:
- débranchez l'appareil;
- attendez que l'eau refroidisse (dans le cas d'un lavage à 60°C ou plus); ouvrez le volet de pompe;
- placez un réseau sur le sol pour recueillir l'eau qui avait eventuellement sortir de la pompe;
- Sortez le petit tuyau d'évacuation se trouvant à côté de la pompe, placez-le dans le récipient et enlevez le bouchon;

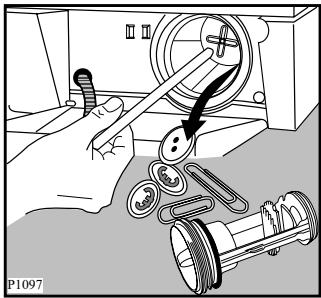

- Quand l'eau ne sort plus, dévissez le couvercle de la pompe et sortez cette dernière.
Utilisez le volet pour recueillir l'eau résiduelle;
- enlevez les éventuels objets bloquant la pompe en la tournant comme indiqué dans le croquis;
- bouchez à nouveau le petit tuyau d'évacuation et remettez-le à sa place;
- revissez le couvercle de la pompe;
- fermez le volet.
Précautions contre le gel
Si votre appareil est exposé à une température inférieure à 0°C, prenez les précautions suivantes:
- débranchez l'appareil;
- fermez le robinet et dévissez le tuyau d'arrivée d'eau du robinet;
- placez le tuyau d'arrivée et le petit tuyau d'évacuation dans une cuvette sur le sol et laissez l'eau s'écouler;
- Révissez le tuyau d'arrivée d'eau au robinet et remettez le petit tuyau d'évacuation à sa place, après l'avoir bouché.
De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.
Pour faire fonctionner de nouveau votre appareil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0°C.
Si l'appareil ne vidange pas
Si l'appareil ne vidange pas, procédez de la manière suivante pour évacuer l'eau:
- Débranchez l'appareil.
- Fermez le robinet d'arrivée d'eau.
- Attendez que l'eau refroidisse (dans le cas d'un lavage à 60°C ou plus).
- Ouvrez le volet de pompe.
- Placez un récipient sur le sol, sortez le petit tuyau d’évacuation, placez-le dans le récipient et enlevez le bouchon. L'eau s'écoulera par gravité dans le récipient. Lorsque le récipient est plein, bouchez à nouveau le petit tuyau et videz l'eau. Répétez l'opération jusqu'à ce que l'eau cessé de sortir.
- Contrôlez la pompe comme décrit au paragraphe précédent.
- Remettez le petit tuyau d'évacuation à sa place après l'avoir bouché.
- Révissez le couvercle de la pompe et fermez le volet.
En cas d'anomalie de fonctionnement
La fabrication de votre appareil a fait l'objet de nombreuses vérifications.
Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous, avant d'appeler le service après-vente.
Pendant le fonctionnement de la lave-secheuse, on peut voir apparaître les codes d'alarme suivants qui clignotent sur l'affichage et en même temps entendre des signaux sonores :
- E10: Difficultés de l'alimentation de l'eau
- E20: Difficultés de vidange
- E40: Hublot ouvert
Après avoir éliminé les causes éventuelles de l'anomalie, appuyez sur la touche Départ Pause pour faire redémarrer le programme interrompu. Si l'anomalie n'a pas pu être éliminée, consultez le service après-vente de votre magasin vendeur.
| Symptômes | Solutions |
| • Les résultats de lavage ne sont pas satisfaisants | Vérifiez que:
• la lessive convient au lavage en machine,
• il n'y a pas trop de linge,
• le programme de lavage et la température sont appropriés. |
| • La machine s'arrêtependant un cycle de lavage | Vérifiez que:
• la pression d'eau est suffisante,
• les fusibles sont en bon état et n'ont pas disjoncté,
• ce n'est pas un arrêt cuve pleine d'eau (option). |
| • La machine ne démarre pas | Vérifiez que:
• les fusibles sont en bon état,
• l'appareil est correctement branché,
• le hublot est correctement fermé (E40),
• le départ du programme a été effectivement commandé (touche Départ Pause enclenchée).
• il n'y a pas de coupure de courant.
• ce n'est pas un départ différé |
| • La machine n'essore pas ou ne vidange pas | Vérifiez que:
• le tuyau de vidange n'est pas bouché ou plie (E20),
• la pompe de vidange n'est pas obstruée (E20),
• la charge de linge est correctement répartie dans le tambour (voir paragraphe “anti-balourd”)
• ce n'est pas un arrêt cuve pleine d'eau (option) |
| • La machine ne se remplit pas | Vérifiez que:
• le robinet d'acciviée d'eau est ouvert et que la pression est suffisante (E10),
• il n'y a pas de coupure d'eau (E10),
• le hublot du lave-linge est correctement fermé (E40),
• le tuyau d'acciviée d'eau n'est pas plie (E10),
• le filtre d'acciviée d'eau n'est pas obstrué (E10). |
| • La machine vibre, est très bruyante | Vérifiez que:
• l'appareil a été complètement débridé (voir paragraphe "débridage"),
• l'appareil est de niveau et bien calé,
• l'appareil n'est pas trop pris du mur ou des meubles,
• le linge est bien réparti dans le tambour,
• la charge est suffisante |
| • Le cycle de lavage est beaucoup trop long | Vérifiez que:
• la pression d'eau est suffisante (E10),
• la pompe n'est pas obstruée (E20),
• il n'y a pas eu de coupure de courant. |
| • La machine se remplit mais vidange aussiôt | Vérifiez que:
• la crosse de vidange n'est pas accrochée trop bas. |
| • Vous trouvez de l'eau au cours de la ravante-sechante | Vérifiez que:
• il n'y a pas trop de dessive,
• la dessive est adaptée au lavage en machine (formation excessive de mousse),
• un des compartments du distributeur de produits n'est pas obstrué,
• la crosse de vidange est correctement accrochée,
• le couvercle de la pompe est correctement visse après son nettoyage,
• le petit tuyau de vidange est bouché,
• le tuyau d'acciviée d'eau est étanche. |
| • Le hublot ne s'ouvre pas | Vérifiez que:
• le programme est terminé,
• l'appareil n'est pas en train de chauffer l'eau,
• le tambour n'est pas en mouvement,
• le niveau d'eau n'est pas trop haut. En tout cas il ne sera possible d'ouvrir le hublot que lorsque le voyant correspondant sera étient. |
| • On entend un bruit inhabituel | • La machine est équipée d'un moteur qui, par rapport aux moteurs traditionnels, provoque un bruit particulier. Ce moteur permet un démarrage en douceur lors de l'essorage et une(Meilleure)distribution du linge dans le tambour, d'ou une plus grande stabilité de l'appareil. |
| • On ne veut pas d'eau dans le tambour | • Par soucis d'économie, les machines fabriquées selon des technologies modernes fonctionnent en utilisant moins d'eau. |
| • La machine ne s'est pas satisfaistant | Vérifiez que:
• le robinet de l'eau est ouvert,
• la pompe n'est pas bouchée,
• le temps ou le degré de séchage a été sélectionné,
• un temps de séchage adéquat a été choisi,
• la charge de linge n'est pas excessive. |
Service après-vente
En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs.
En cas d'intervention sur votre appareil, exigez du Service APRÈS-VENTE les Pièces de Rechange certifiées Constructeur.
Garantie
Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

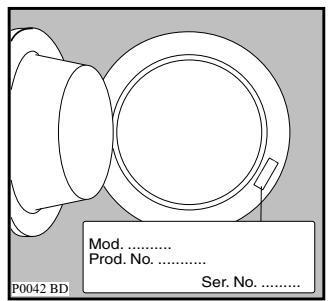

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située près du hublot (voir figure ci-dessous).
Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
CHARACTERISTIQUES TECHNIQUES
| DIMENSIONS | Hauteur | 85 cm | |
| Largeur | 60 cm | |
| Profondeur | 61 cm | |
| RACCORDEMENT | Tension/Fréquence | 230 V / 50 Hz | |
| Puisance max. | 2200 W (10 A) | |
| PRESSION D'EAU | Minimum | 0.05 MPa | |
| Maximum | 0.8 MPa | |
| | LAVAGE | SECHAGE |
| CAPACITE MAXIMUM | Coton, lin | 6 kg de linge sec | 3 kg |
| Synthétiques, | 3 kg de linge sec | 2 kg |
| Délicats | 3 kg de linge sec | - |
| Laine/ Lavage à main | 2 kg de linge sec | - |
| VITESSE D'ESSORAGE | Maximum | 1300 tr/min. (pour AWW 1307) |
| 1500 tr/min. (pour AWW 1507) |
| Consommations pour le lavage d'une charge maximum avec le programme "COTON 60° Eco" sans prélavage: | 1,07 kWh |
| 45 litres |
| 127 minutes |
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE du 19/02/73 (Basse tension) et modifications successives;
- 89/336 CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
Débridage
Avant la première mise en marche, vous devez impérativement retirer de votre appareil les dispositifs de protection mis en place pour le transport. Suivez les instructions données ci-dessous. Conservez ces dispositifs de sécurité : ils devront être remontés en cas de futur transport de l'appareil (déménagement par exemple).
- Dévissez et ôtez les deux vis arrière en bas avec une clé. Enlevez les deux goujons en plastique.
- Appuyez l'appareil sur la partie arrière et mettez entre le sol et le lave-linge une des cales en polystyrene. Veillez à ne pas écraser les tuyaux.
- Retirez le bloc en polystyrène du fond de la machine.
- Libérez les deux sachets en nylon à la partie avant de l'appareil.
- Sortez avec soin le sachet gauche en nylon, en le tirant vers la droite et vers le bas.
- Sortez avec soin le sachet droit en nylon, en le tirant vers la gauche et vers le haut.
- Retirez la base en polystyrène.
- Remettez l'appareil en place et dévissez l'autre vis. Enlevez le goujon en plastique.

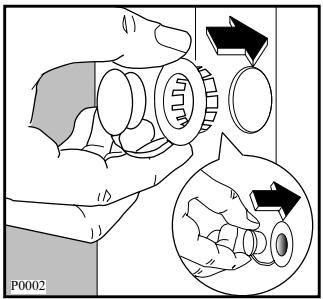

- Bouchez tous les trous à l'aide des caches
plastiques se trouvant dans l'enveloppe contenant la notice d'utilisation.
Transporter un appareil non bridé peut endommager des composants internes et générer des fuites et des dysfonctionnements, et peut également engendrer des déformations par chocs.
Emplacement
L'installation de votre appareil nécessite:
- Une alimentation électrique (voir raccordement électrique)
- Une arrivée d'eau avec branchement 20x27
- Une évacuation d'eau. Un local aéré.
Placez l'appareil sur un sol plat et dur.
Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine.
Le robinet, l'installation pour la vidange et la prise de courant doivent se trouver à proximité des tuyaux de la machine et du câble d'alimentation.
La machine ne doit pas être installée dans un local sujet au gel.

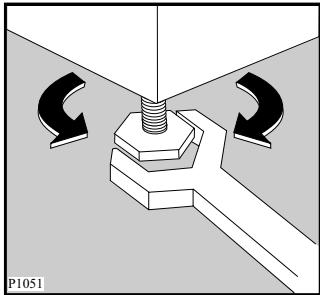

Mise à niveau
Placez l'appareil à l'endroit choisi et procédez soigneusement à la mise à niveau, en agissant sur les vérins prévus à cet effet.
Une mise à niveau correcte évite des vibrations, du bruit ou des déplacements de l'appareil durant son fonctionnement.
Assurez-vous, en outre, que pendant son fonctionnement, l'appareil ne touche pas le mur, les meubles, etc.
Raccordement d'eau
Vissez le raccord du tuyau d'alimentation livré avec l'appareil sur le nez filtre du robinet d'arrivée d'eau (20x27). Vissez correctement pour éviter toute fuite. N'employez jamais à cet effet un tuyau déjà utilisé précédemment.
Si nécessaire, rectifiez la position du raccord du tuyau d'alimentation en dévissant la bague de serrage placée à l'arrière de l'appareil. Veillez ensuite à visser correctement la bague de serrage pour éviter toute fuite.
Si le branchement se fait sur des tuyauteries neuves ou qui n'ont pas servi depuis longtemps, il est préféable de faire couler une certaine quantité d'eau avant de mettre en place le tuyau de remplissage. De cette façon, on évitera que du sable ou de la rouille bouchent le filtre placé à l'intérieur de l'appareil.
Vidange d'eau
La crosse du tuyau de vidange peut être placée de deux manières différentes:

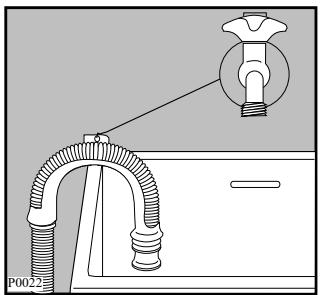

- Sur le bord d'un lavabo à l'aide du coude en plastique livré avec l'appareil:
Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet ou l'accrocher au mur.

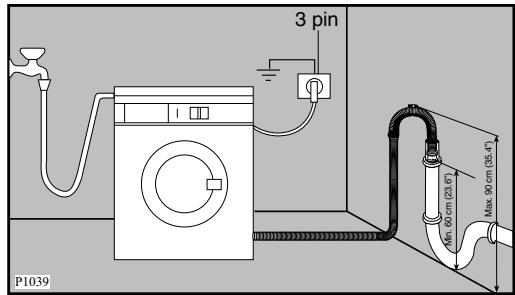

- Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage éventuel. En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, la crosse devra se trouver à la hauteur indiquée précédemment.
L'inobservation de ces règles pourrait entraîner un fonctionnement anormal de votre appareil.
Branchement électrique
Notre responsabilité ne saurait être engagée en cas d'incidents ou d'accidents provoqués par une mise à la terre inexistante ou déficiente.
Cette machine ne peut être branchée qu'en 230 V monophasé 50Hz
Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux réglements en vigueur. Calibre des fusibles de lignes (un par phase) : 10 ampères. Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit obligatoirement être raccordée conformément à la norme N. F. C. 15100 et aux prescriptions de l'E. D. F. La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 2,5 mm² par conducteur.
Le câble d'alimentation doit être facilement accessible après l'installation de l'appareil.
Encastrement de l'appareil
Le tope de votre appareil est amovible. Pour cela, il est nécessaire, pour des raisons de sécurité (écoulement d'eau,...), d'installer un kit d'encastrement (en option) que vous pourrez vous procurer auprès de votre magasin vendeur.
