Type de produit	Climatiseur portable
Caractéristiques techniques principales	Technologie de refroidissement par évaporation, capacité de refroidissement de 9000 BTU
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	70 cm (H) x 35 cm (L) x 30 cm (P)
Poids	25 kg
Compatibilités	Convient pour des pièces jusqu'à 30 m²
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240 V
Puissance	2500 W
Fonctions principales	Refroidissement, déshumidification, ventilation
Entretien et nettoyage	Filtres lavables, nettoyage régulier recommandé tous les mois
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité CE
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - PAC9290 AERIAN

Comment puis-je allumer l'AERIAN PAC9290 ?

Pour allumer l'AERIAN PAC9290, appuyez sur le bouton d'alimentation situé sur le panneau de commande. Assurez-vous que l'appareil est correctement branché.

Pourquoi mon AERIAN PAC9290 ne refroidit-il pas ?

Vérifiez si le mode de fonctionnement est correctement réglé sur 'refroidissement'. Assurez-vous également que les filtres à air ne sont pas encrassés et que les fenêtres sont fermées.

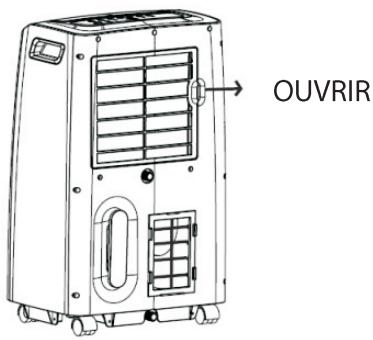

Comment nettoyer les filtres de l'AERIAN PAC9290 ?

Pour nettoyer les filtres, retirez-les délicatement de l'appareil, rincez-les à l'eau tiède et laissez-les sécher complètement avant de les remettre en place.

Quel est le niveau sonore de l'AERIAN PAC9290 ?

L'AERIAN PAC9290 fonctionne à un niveau sonore d'environ 53 dB en mode de fonctionnement normal, ce qui est relativement silencieux pour un climatiseur portable.

Comment régler la température sur l'AERIAN PAC9290 ?

Vous pouvez régler la température en utilisant les boutons '+' et '-' sur le panneau de commande ou à distance si vous utilisez la télécommande fournie.

L'AERIAN PAC9290 peut-il être utilisé en mode déshumidificateur ?

Oui, l'AERIAN PAC9290 dispose d'un mode déshumidificateur qui permet de réduire l'humidité ambiante sans refroidir l'air.

Que faire si l'AERIAN PAC9290 affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique. Généralement, un redémarrage de l'appareil peut résoudre des problèmes temporaires.

Quelle est la puissance électrique de l'AERIAN PAC9290 ?

L'AERIAN PAC9290 a une puissance électrique d'environ 900 W en mode refroidissement.

Puis-je utiliser l'AERIAN PAC9290 dans une petite pièce ?

Oui, l'AERIAN PAC9290 est adapté pour des pièces jusqu'à 30 m², ce qui le rend idéal pour les petites pièces.

Comment transporter l'AERIAN PAC9290 ?

L'AERIAN PAC9290 est équipé de roulettes, ce qui facilite son déplacement d'une pièce à l'autre. Assurez-vous de l'éteindre et de le débrancher avant de le déplacer.

MODE D'EMPLOI PAC9290 AERIAN

Cet apparéil est destiné à un usage domestique uniquement. Toute'utilisation autres que cette prévue pour cet apparéil, ou pour une autre application que cette prévue, par exemple une application commerciale, est interdite.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants sans surveillance.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger. En ce qui concerne la méthode du nettoyage, referez-vous à la section "NETTOYAGE ET ENTRETIEN" en pages FR-24&FR-25. La batterie doit être retiree de l'appareil avant que celui-ci ne soit mis au rebut.

La batterie doit être éliminée de façon sure.

Les piles doivent être installées en respectant la polarité + / -

Les piles usagées doivent être enlevées de l'appareil.

Il convient d'attirer l'attention sur les problèmes

d'environnement dus à la mise au rebut des piles usagées de façon sure. Déposez-les dans des bacs de collecte prévus pour cet effet (renseignez-vous auprès de votre revendeur afin de protégger l'environnement).

Les piles ne doivent pas etre exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire.

Ce produit contient du gaz a effet de serre non-fluore

(scelle hermetiquement) dangereux pour l'environnement et qui contribue au rechauffement de la planete s' il est diffuse dans l'atmosphere.

Type de refrigerant : R290

Potentiel de rechauffement global (PRG) : 3

La fuite de refrigerant contribue au changement climatique.

Un refrigerant au PRG moins eleve contribue moins au

rechauffement global qu'un refrigerant au PRG pluseleve, s'il est relache dans l'atmosphere.

Ce produit contient un liquide refrigerant dont le PRG est egal

a 3. Cela vaut dire que si 1kg de ce fluide refrigerant etait relache dans I'atmosphere, alors son impact sur le

rechauffement global serait 3 fois plus eleve que si 1 kg de

Co2 l'était, sur une période de 100 ans. Ne jamais tenter de modifier le circuit de refrigeration par vous-même ou de demonter le produit. Demandez toujours l'aide d'un professionnel.

Mise au rebut de l'appareil:

Pour éviter toute nuisance envers l'environnement ou la santé humaine causée par la mise au rebut non contrôle de déchets électriques, les réfrigerants et les agents moussants inflammables, recyclez l'appareil de façon responsable pour promouvoir la réutilisation des ressources matérielles. La mise au rebut doit être faite de façon sure dans des points de collecte publique prévus à cet effet, contactez le centre de traitement des déchets le plus après de chez vous pour plus de détails sur les procédures correctes de mise au rebut.

Installation et mise en service:

L'appareil doit être installé sur le sol, sur une surface plane et horizontale en s'assurant que les ouvertures d'aération sont correctement dégagées. Ne jamais essayer de replacer ou de réparer vous-même une partie ou un composant de l'appareil, demandez de l'aide à un personnel professionnel et qualifié, si besoin.

Manipulation:

Toujours manipuler l'appareil avec soin afin d'éviter d'endommager celui-ci.

INSTRUCTIONS IMPORTANTES DE SECURITÉ

Utilisez l'appareil exclusivement en position verticale sur une surface horizontale et plane, et éloigné de 30 cm au minimum de tous les murs et objets.

• Lisez toutes les instructions.
• Afin de vous prémunir contre les risques d'incendie, de chocolélectrique et de blessure, n'immergez pas l'appareil, son cable d'alimentation ou sa prise dans de l'eau, ni dansaucunautre liquide.
• Eteignez l'appareil et débranchez le cable d'alimentation de la prise murale lorsque l'appareil n'est pas utilisé et avant de le nettoyer.
• Transportez et rangez l'appareil exclusivement en position verticale.
• Placez toujours l'appareil sur une surface horizontal et stable.

• Ne couvrez pas l'appareil et n'insérez aucun object dans l'entrée d'air et/ou la sortie d'air.

• N'utilisez pas l'appareil dans une piece humide, comme dans une salle de bain ou une buanderie, pour éviter tout risque de chocolélectrique.

• Ne placez pas d'objet sur l'appareil.
• N'utilisez pas l'appareil avec les mains mouillées ou humides.
• N'utilisez pas l'appareil en présence de substances ou vapeurs inflammables, par exemple de l'alcool, des insecticides, de l'essence, etc.
• Ne mettez pas en marche et n'éteignez pas l'appareil en branchant ou en débranchant le cable d'alimentation. Utilisez TOUJOURS le panneau de contrôle pour démarrer et éteindre l'appareil.
• L'appareil doit toujours être utilisé avec ses filtres.

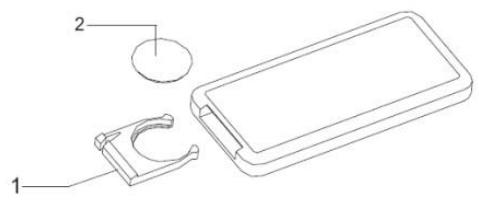

Manipulation et utilisation des piles Pile de la télécommande (incluse):

• La pile ne doit être changée que par lesadultes. Ne laissez pas un enfant utiliser la télécommande si le couvercle du compartment àpile n'est pas en place.
• Une pile doit toujours être remplacée par une pile du même type. La télécommande fonctionne avec une pile au lithium CR2025 de 3V. Cette pile est accessible et peut être changée.

Retrait de la pile
Faites glisser le porte-pile hors de la télécommande en utilisant l'encoche supérieure. Soulevez la pile du porte-pile et enlevez-la.

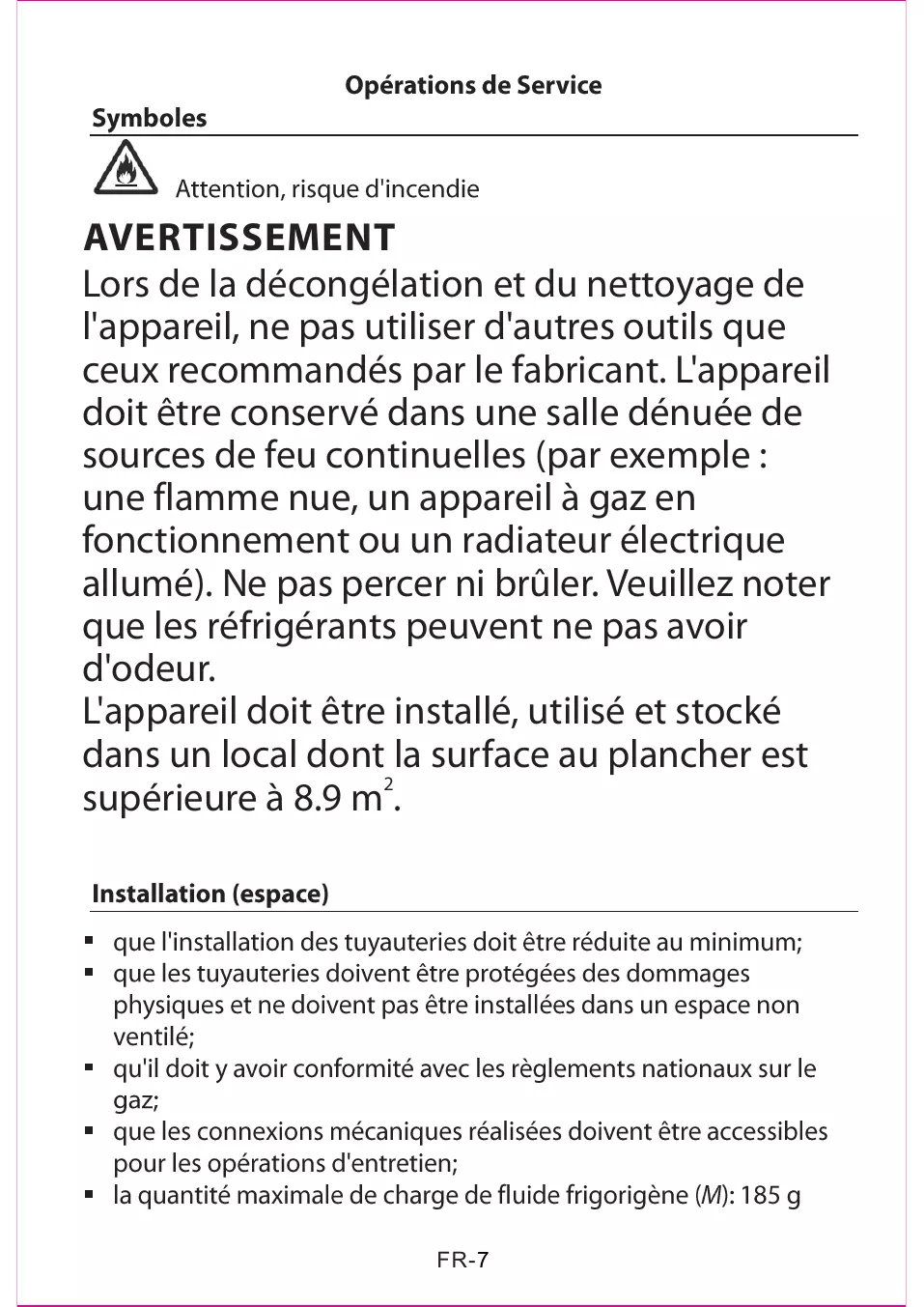

AVENTISSEMENT

Lors de la décongélation et du nettoyage de l'appareil, ne pas utiliser d'autres outils que ceux recommendés par le fabricant. L'appareil doit être conservé dans une salle dénuée de sources de feu continuelles (par exemple : une flamme nue, un apparéil à gaz en fonctionnement ou un radiateur électrique allumé). Ne pas percer ni brûler. Veuillez notes que les réfrigérants peuvent ne pas avoir d'odeur.

L'appareil doit être installé, utilisé et stocké dans un local dont la surface au plancher est supérieure à 8.9m^2

Installation (espace)

• que l'installation des tuyauteries doit être réduite au minimum;
• que les tuyauteries doivent être protégées des dommages physiques et ne doivent pas être installées dans un espace non ventilé;
  qu'il doit y avoir conformité avec les règlements nationaux sur le gaz;

• que les connexions mécaniques réalisées doivent être accessibles pour les opérations d'entretien;
  la quantité maximal de charge de fluide frigorigène (M) : 185 g

• Éliminer le réfrigérant conformément aux réglementations locales, correctement traité;
  La surface minimale au plancher du local: 8.9m^2

• Ne pas obstruer les ouvertures de ventilation.

Une zone non ventilée où un apparéil qui utilise des fluides frigorigènes inflammables est installé doit être construite de telle manière qu'en cas de fuite de fluide frigorigène, celui-ci ne stagnera pas en risquant de créé un risque d'incendie ou d'explosion. Ces indications doivent comprendre:

• l'appareil doit être stocké dans une zone bien ventilée où la taille du local correspond à la surface du local telle que spécifiée pour le fonctionnement;
• l'appareil doit être stocké dans un local ne contenant pas de deux nus fonctionnant en permanence (par exemple, un apparéil à gaz) ni de sources d'inflammation (par exemple, radiateur électrique en fonctionnement);
• L'appareil doit être stocké de manière à empêcher les dommages mécaniques.

Information concernant les opérations de service

Informations spécifiques concernant les références du personnel qualifié responsable des opérations de service comme suit

• Toute personne travaillant sur ou perçant le circuit de refroidissement doit détenir un certifi cat valide délivré par une autorité d'évaluation accréédée du secteur garantissant un niveau de compétences suffi sans pour manipuler les réfrigérants, conformément aux règles d'évaluation reconnues dans le secteur.

• Les travaux d'entretien doivent être exclusivement effectués conformément aux recommendations du fabricant de l'appareil. Les travaux d'entretien et de réparation nécessitant l'assistance d'autres professionnels qualifiés doivent être effectués sous la supervision d'une personne spécialisée dans l'utilisation de réfrigerants infl immables.

Vérifications de la zone

Avant de commencer les travaux sur les systèmes contenant des fluides frigorigènes inflammables, des vérifications de sécurité sont nécessaires pour s'assurer que le risquéd'inflammation est réduit. Pour les réparations du système frigorifique, les precautions suivantes doivent être respectées avant de réaliser le travail sur le système.

Procedure d'intervention

Les interventions doivent être entreprises dans le cadre d'une procédure contrôle de manière à minimiser le risque de présence d'un gaz ou d'une vapeur inflammable pendant les travaux.

Zone de travail générale

Tout le personnel d'entretien ainsi que les autres personnes qui travaillent dans la zone locale doivent être informés de la nature des travaux réalisés. Tout travail en espace confiné doit être évité. La zone qui entoure l'espace de travail doit être divisée en sections. S'assurer que les conditions à l'intérieur de la zone ont été rendues sures en contrôle les matériaux inflammables.

Vérification de la présence de fluide frigorigène

La zone doit être contrôle avec un détecteur de fluide frigorigène approprié avant et pendant les travaux pour s'assurer que le technicien connait l'existence des atmosphères explosibles. S'assurer que l'équipement de détction des fuites qui est utilisé est adaptable à une utilisation avec des fluides frigorigènes inflammables, c'est à dire qu'il ne produit pas d'étincelles, qu'il est scellé de manière appropriée et qu'il présente une sécurité intrinsèque.

Présence d'extincteurs

Si des travaux provoquant de la chaleur doivent être réalisés sur un équipement de réfrigération ou sur ses parties associées, des équipements de protection incendie appropriés doivent être disponibles à portée de main. Un extincteur à poudre sèche ou CO_2 doit se couver à proximité de la zone de chargement.

Absence de sources d'inflammation

Aucune personne réalisant des travaux liés à un système de réfrigération impliquant l'exposition de tuyaux qui contiennent ou ont contenu des fluides frigorigènes inflammables ne doit utiliser des sources d'inflammation d'une manière qui peut conduire à un risqué d'incendie ou d'explosion. Il convient que toutes les sources d'inflammation possibles, y compris une personne fumant une cigarette, se situent suffisamment loin du site d'installation, de réparation, de retrait et de mise au rebut pendant la période où leFluide frigorigène inflatable peut s'écouler dans l'espace environnant. Avant de réaliser les travaux, la zone qui entoure l'équipement doit être examinée pour s'assurer qu'il n'y a pas de dangers d'inflammation ou de risques d'inflammation. Des signaux "Interdiction de fumer" doivent être affichés.

Zones ventilées

S'assurer que la zone est à l'air libre ou qu'elle est ventilée de manière adequate avant d'intervenir sur le système ou de réaliser des travaux provoquant de la chaleur. Une ventilation d'un degré donné doit se

poursuivre pendant les travaux. Il convient que la ventilation disperse de manière sure tout fluide frigorigène émis et qu'elle l'expulse de préférence vers l'extérieur dans l'atmosphère.

Vérifications de l'équipement de réfrigération

Lorsque des composants électriques sont changés, ils doivent être adaptés à leur usage tel qu'il est prévu et à la spécification correcte. Les lignes directrices du fabricant en matière de d'entretien et de service doivent être suivies à tout moment. En cas de doute, consulter le service technique d'assistance du fabricant.

Les vérifications suivantes doivent être appliquées aux installations utilisant des fluids frigorigènes inflammables:

• la taille de la charge est conforme à la taille du local dans lequel les éléments contenant un fluide frigorigène sont installés;
• la machinerie et les soupapes de ventilation fonctionnent correctement et ne sont pas obstruées;
• si un circuit frigorifique indirect est utilisé, le circuit secondaire doit être vérifié quant à la présence de fluide frigorigène;
• le marquage de l'équipement continue à être visible et lisible. Les marques et les symboles qui sont illisibles doivent être corrigés;
• le tuyau ou les composants de réfrigération sont installés dans une position où ils ne sont pas susceptibles d'être exposés à une substance qui peut corroder les éléments qui contiennent des fluides frigorigènes, à moins que ces éléments ne soient construits avec des matérieliaux qui sont intrinsèquement résistant à la corrosion ou qui sont protégés d'une manière adaptée contre la corrosion

Vérifications des dispositifs électriques

Les opérations de réparation et d'entretien des composants électriques doivent inclure des vérifications de sécurité initiales et des procédures de contrôle des composants. En presence d'un défaut pouvant promètre la sécurité, aucune alimentation électrique ne doit être connectée au circuit avant que le défaut n'ait été traité de manière satisfaisante. Si le défaut ne peut pas être corrigé

immédiatement mais qu'il est nécessaire de continuer les opérations, une solution-temporaire ajustée doit être utilisée. Cela doit être indiqué au propriétaire de l'équipment de manière que toutes les parties concernées soient au courant.

Les vérifications de sécurité initiales doivent composer:

• la vérification que les condensateurs sont décharges: cela doit être fait d'une manière sure pour éviter toute possibilité d'étincelles;
• la vérification qu'aucun composant ou câblage électrique sous tension n'est exposé au cours du chargement, de la réçupération ou de la purge du système;
• la vérification qu'il y a continué de la liaison équipotentielle à la terre.

Réparations des composants hermétiques

Au cours des réparations des composants hermétiques, toutes les alimentations électriques doivent être déconnectées de l'équipement qui subit les

opérations avant tout retrait de couvercles hermétiques, etc. S'il est absolutement nécessaire d'alimenter l'équipement en électricité pendant les opérations de service, un dispositif de détction de fuite fonctionnant en permanence doit être situé au point le plus critique pour avertir en cas de situation potentiellement dangereuse.

Une attention particulière doit être accordée à ce qui suit pour s'assurer qu'en travaillant sur les composants électriques, l'enveloppe n'est pas ALTERÉE d'une manière qui alteré le niveau de protection.

Cela doit inclure les dommages aux câbles, le nombre excessif de connexions, les bornes qui ne respectent pas la spécification initiale, les dommages sur les joints, l'ajustement incorrect des presse-étoupes, etc.

S'assurer que l'appareil est monté de façon sure.

S'assurer que les joints ou les matériaux de scellement ne se sont pas dégradés au point de ne plus empêcher la pénetration d'atmosphères inflammables. Les pieces de rechange doivent être conformes aux specifications du fabricant.

NOTE L'utilisation d'un produit pour sceller à base de silicone peut infiber l'efficacité de certains types d'équipements de détction de fuite. Les composants à sécurité intrinsèque n'ont pas à être isolés avant de subir une intervention.

Réparation des composants à sécurité intrinsèque

Ne pas appliquer de charges inductives ou de capacités permanentes au circuit sans s'assurer que cela ne dépassera pas la tension admissible et le courant autorisé pour l'équipement utilisé.

Les composants à sécurité intrinsèque sont les seuls types sur lesquels on peut travailler lorsqu'ils sont sous tension en présence d'une atmosphère inflammable. L'appareillage d'essay doit partager les caractéristiques assignées correctes.

Ne remplaçer les composants que par des pieces spécifiées par le fabricant. D'autres pieces peuvent entrainer l'inflammation du fluide frigorigène dans l'atmosphère à la suite d'une fuite.

Câblage

Vérifier que le câblage ne sera pas soumis à l'usure, la corrosion, une pression excessive, des vibrations, des bords tranchants ou tout autre effet environnemental défavorable. La vérification doit aussi tener compte des effets du vieillissement ou des vibrations continues des sources comme les compresseurs ou les ventilateurs.

Détction des fluides frigorigènes inflammables

Des sources potentielles d'inflammation ne doivent en aucune circonstance etre utilisées pour la recherche ou la détction de fuites de fluide frigorigène. Une lampe haloïde (ou tout autre détecteur utilisant une flamme neue) ne doit pas etre utilisée.

Méthodes de détention des fuites

Les méthodes de détction de fuite suivantes sont considérées comme acceptables pour les systèmes contenant des fluides frigorigènes inflammables.

Les détecteurs électroniques de fuite doivent être utilisés pour détector les fluids frigorigènes inflammables mais leur sensibilité peut ne pas être ajustée ou peut nécessiter un ré-étalonnage. (Les équipements de détction doivent être étalonnés dans une zone sans fluide frigorigène.) S'assurer que le détector n'est pas une source potentielle d'inflammation et qu'il est adapté au fluide frigorigène utilisé. L'équipement de détction de fuite doit être régle sur un pourcentage de LFL du fluide frigorigène et doit être étalonné en fonction du fluide employé et le pourcentage approprié de gaz (25% maximum) est confirmé.

Les fluides de détction de fuite sont adaptés à une utilisation avec la plupart des fluids frigorigènes mais l'utilisation de détergents contenant du chlore doit être évitée dans la mesure où le chlore peut réagir avec le produit frigorigène et corroder la tuyauterie en cuivre.

En cas de soupçon de fuite, toutes les flammes{nues doivent etre éliminées/eteintes.

Si une fuite de fluide frigorigène est trouvée et qu'un brasage est nécessaire, tout le fluide frigorigène du système doit être récapéré ou isolé (au moyen de vannes d'arrêt) dans une partie du système à distance de la fuite. L'azote exempt d'oxygen doit ensuite être purgé à travers le système à la fois avant et pendant le processus de brasage.

Retrait et évacuation

Lors d'une intervention sur le circuit de fluide frigorigène pour faire des réparations – ou pour tout autre objectif – des procédures

conventionnelles doivent être utilisées. Toutefois, il est important de suivre la meilleure pratique dans la mesure où l'inflammabilité est une préoccupation. La procédure suivante doit être suivie:

retirer le fluide frigorigène;
purger le circuit avec un gaz inerte;
proceder à l'évacuation;
purger de nouveau avec un gaz inerte;
ouvrir le circuit en coupant ou en brasant.

La charge de fluide frigorigène doit être recueillie dans des bouteilles de recuperation correctes. Le système doit être vidangé avec de l'azote exempt d'oxygen pour render l'élement sur. Ce processus peut devoir être répétré plusieurs fois. Ne pas utiliser d'air compré ou d'oxygen pour cette tâche.

Le vidangeage doit être obtenu en coupant le vide dans le système avec de l'azote exempt d'oxygène et en continuant de replir jusqu'à ce que la pression de service soit atteinte, puis en ventilant dans l'atmosphère puis finalement en réalisant le vide. Ce processus doit être repété jusqu'à ce qu'il n'y ait plus de fluide frigorigène dans le système. Lorsque la charge finale d'azote exempt d'oxygène est utilisée, le système doit être ramené à la pression atmosphérique pour permettre le déroulement des opérations. Cette opération est absolument vitale si des opérations de brasage doivent avoir lieu sur les tuyauteries.

S'assurer que la sortie de la pompé d'évacuation n'est pas proche d'une source d'inflammation et qu'il existe une ventilation.

Procedures de chargement

En plus des procédures de chargement conventionnelles, les exigences suivantes doivent être respectées.

• S'assurer qu'il ne se produit pas de contamination de différents fluides frigorigènes au cours de l'utilisation de l'équipement de chargement. Les tuyaux ou les conduites doivent être aussi courts que possible pour minimiser la quantité de fluide frigorigène qu'ils contiennent.
• Les bouteilles doivent être maintainues en position verticale.
• S'assurer que le système de réfrigération est relié à la terre avant de charger le système avec le fluide frigorigène.
• Etiqueter le système lorsque le chargement est terminé (si cela n'est pas déjà fait).
• Veiller à ne pas laisser déborder le système de réfrigération.

Avant de procéder au rechargement du système, sa pression doit être essayée avec de l'azote exempt d'oxygène. Le système doit subir les essais de fuite à la fin du chargement mais avant la mise en service. Un essai de fuite doit être réalisé avant de quitter le site.

Mise hors service

Avant d'effectuer cette procédure, il est essentiel que le technicien soit parfaitement familiarisé avec l'équipement dans tous ses détails. Une bonne praticque recommendée consiste à récapérer tous les fluides frigorigènes de manière sure. Avant de réaliser cette tâche, un échantillon d'huile et de fluide frigorigène doit être prélevé au cas où une analyse seraient demandée avant la ré-utilisation du fluide frigorigène récapéré. Il est essentiel de disposer d'énergie électrique avant de commencer cette tâche.

a) Se familiariser avec l'équipement et son fonctionnement.
b) Isoler électriquement le système.
c) Avant d'entamer la procédure, s'assurer de ce qui suit:

• des équipements de manipulation mécanique sont disponibles, si nécessaire, pour manipuler les bouteilles de fluide frigorigène;
• tout l'équipement de protection personnel est disponible et est utilisé de manière correcte;
• le processus de récapération est supervisé à tout moment par une personne compétente;
  ■ l'équipement de récepération et les bouteilles sont conformes aux norms appropriées.

d) Pomper le système de fluide frigorigène, si possible.
e) Si un vide n'est pas possible, un collecteur est réalisé pour récapérer le fluide frigorigène à partir de différentes parties du système.
f) S'assurer que la bouteille est située sur la bascule avant le début de la récapération.
g) Démarrer la machine de récapération et la faire fonctionner conformément aux instructions du fabricant.
h) Ne pas laisser déborder les bouteilles. (Pas plus de 80% de charge de liquide en volume.)
i) Ne pas dépasser la pression de service maximale de la bouteille, même temporairement.
j) Lorsque les bouteilles ont eté remplies correctement et que le processus est terminé, s'assurer que les bouteilles et l'équipement sont reliés rapidement du site et que toutes les vannes d'isoation de l'équipement sont fermées.
k) Le fluide frigorigène récapuére ne doit pas être charge dans une autre système de réfrigération à moins d'avoir été nettoyé et vérifié.

Etiquetage

Une étiquette doit être apposée sur l'équipement indiquant qu'il a été mis hors service et vide de sonFluide frigorigène. Cette étiquette doit être datede et signee. S'assurer qu'il y a desétiquettes sur les équipements indiquant qu'ils contiennent des fluides frigorigènes inflammables.

Récupération

Lorsqu'on vide un système de sonFluide frigorigène, pour des opérations de service ou de mise hors service, une bonne praticque recommandée consiste à retarder tous les fluids frigorigènes de manière sure.

Lors du transfert des fluides frigorigènes dans les bouteilles, s'assurer que seules les bouteilles de récepération appropriées sont utilisées. S'assurer que le nombre correct de bouteilles est disponible pour contenir toute la charge du système. Toutes les bouteilles à utiliser sont désignées pour le fluide frigorigène récepéré et sont étiquétées pour ce fluide frigorigène (c'est à dire bouteilles spéciales pour la récepération du fluide frigorigène). Les bouteilles doivent être équipées d'une soupape d'évacuation de la pression et de vannes de coupure associées en bon état de marche. Les bouteilles de récepération vides sont évacuées et, si possible, refroidies avant le début de la récepération.

Les équipements de récapération doivent être en bon état de marche et accompagnés d'instructions concernant les équipements qui sont à portée de main et ils doivent être adaptés à la récapération des fluides frigorigènes inflammables. De plus, un jeu de bascules étalonnées pour peser doit être disponible et en bon état de fonctionnement. Les tuyaux doivent être équipés de manchons de déconnexion anti-fuite et être en bon état. Avant d'utiliser la machine de récapération, vérifier qu'elle est en bon état de marche et qu'elle a été correctement entretenue et que tous les composants électriques associés sont scellés pour empêcher l'inflammation en cas de dégagement de fluide frigorigène. En cas de doute, consulter le fabricant.

Le fluide frigorigène récapuéré doit être renvoyé à son fournisseur dans la bouteille de récapération correcte et la note correspondante de transfert de déchet doit être établie. Ne pas mélanger les fluides frigorigènes dans les unités de récapération et en particulier dans les bouteilles.

Si des compresseurs ou des huiles de compresseur doivent être rétrés, s'assurer qu'ils ont été evacués à un niveau acceptable pour être certain qu'il ne reste pas de fluide frigorigène inflammable dans le lubrifiant. Le processus d'évacuation doit être réalisé avant de returner le compresseur à son fournisseur. Seul un chauffage électrique doit être utilisé sur le corps du compresseur pour accélérer ce processus. Lorsque de l'huile est extraite d'un système, cela doit être réalisé en toute sécurité.

DESCRIPTION DES PIECES

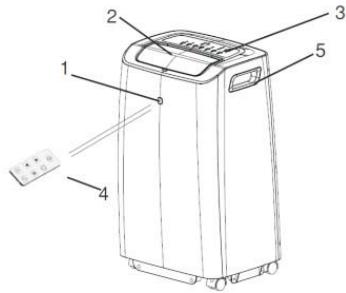

Vues avant et laterale

1 Récepteur de signal
2. Ouie
3. Panneau de contrôle
4. Telecommande
5. Poignée de transport (des deux côtés de l'appareil)

Vue arrière

1. Tuyau d'évacuation d'air
2. Entrée d'air de l'évaporateur
3. Orifice de vidange supérieur
4. Crochets de rangement du cable d'alimentation
5. Orifice de vidange inférieur

Accessoires

Connecteur d'évacuation

Adaptateur de la barre coulissante

Barre coulissant réglable pour fixer l'adaptateur de la barre coulissant

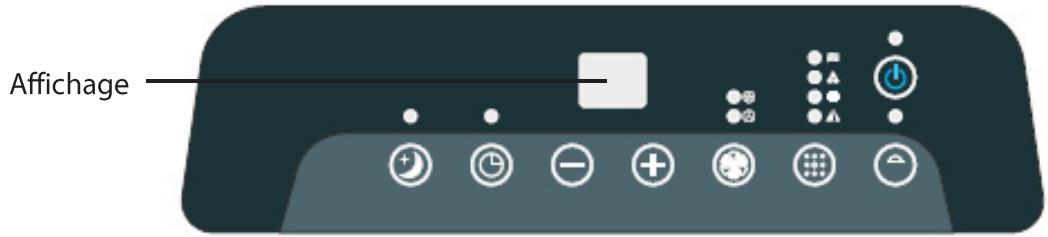

Panneau de contrôle

Boutons :

MARCHE/ARRÉT

Modenuit

Réglageduminuteur

Réglage de la température ou de la durée

Réglage de la vitesse de ventilation

Réglagedu mode

Fonction de verrouillage

Indicateurs lumineux :

Modenuit

Activation / Désactivation minuteur

Vitesse de ventilation rapide

Mode de

ventilation

Mode de

déshumidification

MARCHE/ARRÉT

Vitesse de ventilation lente

Mode de

climatisation

Mode

AUTO

Fonction de verrouillage

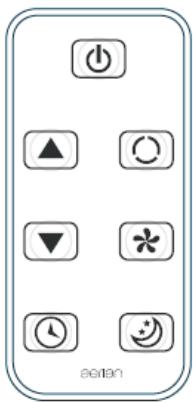

Telecommande

Les fonctions de la télécommande sont les mêmes que sur le panneau de contrôle de l'appareil.

MARCHE/ARRÉT

Réglagedu mode

Réglage de la vitesse de ventilation

Réglage de la température ou durée

Activation / Désactivation du minuteur

Modenuit

Remplacement de la pile : Faites glisser le porte-pile hors de la télécommande en utilisant l'encoche supérieure. Insérez une pile au lithium de type « CR2025 » sur le porte-filtre avec la polarité positive « + » orientée vers le haut. Replacez le porte-filtre dans la télécommande jusqu'à ce qu'il s'enclenché.

Attention : Retirez lapile si la télécommande ne sera pas utilisée durant une longue période.

Pour faire fonctionner le climatiseur, orientez la télécommande vers le recepteur de signal. La télécommande peut contrôler le climatiseur à une distance de 5 metres au maximum.

INSTALLATION

Cet apparéil est un climatisationur portable qui peut être déplaced d'une piece à l'autre.

Installation du tuyau dévacuation

L'adaptateur et le tuyau d'évacuation doivent être installés ou désinstallés en fonction de l'utilisation.

Pour les modes CLIMATISATION, ET AUTO	Installez le tuyau d'évacuation et l'adaptateur.
Pour les modes VENTILATION et DÉSHUMIDIFICATION	Enlevez le tuyau d'évacuation et l'adaptateur.

1. Installez l'adaptateur de la barre coulissant sur l'une des extrémités du tuyau d'évacuation.
2. Insérez le connecteur d'extraction avec le tuyau d'extraction dans la sortie d'air au dos de l'appareil.

Remarque : Le tuyau peut être allongé, mais il est préféable d'utiliser la longueur la plus courte pour une efficacité optimale.

IMPORTANT: NE PLIEZ PAS LET TUYAU.

Installation du tuyau d'évacuation sur la barre coulissant de fenêtre

Remarque : Le kit fenêtre n'est donc qu'que pour être installé sur des fenêtes coulissantes.

Il n'est pas conscience pour etre utilise avec des fenêtres à battants.

1. Mesurez la longueur que doit avoir la barre coulissante en vous basant sur les dimensions de votre fenêtre coulissante.

2. Si la barre coulissant est plus longue que les dimensions requises, elle peut être coupée avec une scie ou un outil électrique similaire.

3. Allongez la barre coulissant jusqu'à ce que sa longueur corresponde à la largeur de la fenêtre (verticalement ou horizontallylement).

1. Ouvrez la fenêtre et place la barre coulissant réglable sur l'ouverture de la fenêtre.
2. Abaissez/fermez la fenêtre jusqu'à ce qu'elle maintaine solidement la barre coulissant en place.
3. Fixez le tuyau d'évacuation avec le connecteur de la barre coulissant dans l'ouverture de la barre coulissant de fenêtre.

FONCTIONNEMENT

Branchez l'appareil dans une prise secteur. Un bip sonore sera émis.

Ouvrez et ajustez les ouïesizontales sur l'angle souhaité.

Allumer et éteindre l'appareil

Appuyez sur

pourmettre l'appareil en marche.L'indicateur lumineux

d'alimentation

s'allumera.

Pour éteindre l'appareil, appuyez à nouveau sur

L'indicateur lumineux

d'alimentation

s'eteindra.

Sélection du mode

Appuyez de manière repétée sur

pour sélectionner le mode désiré :

ventilation, déshumidification, climatisation ou automatique.

L'indicateur lumineux du mode selectionné s'allumera.

Mode Auto :

Le capteur de température de l'appareil détecte la température ambiente pour passer en mode de climatisation ou de ventilation.

Température ambiente	Mode
≥24°C	Climatisation
<24°C	Ventilation

Mode de déshumidification

Ce mode permet de réduire le niveau d'humidité dans l'air

Le ventilateur se mettra en marche à faible vitesse. La vitesse du ventilateur et la température ne peuvent pas être ajustées.

Mode de climatisation

Lorsque la température ambiente est supérieure à la température seLECTIONnée,

I'appareil se mettra en marche.

Lorsque la température ambiente est inférieure à la température seLECTIONnée, l'appareil s'arrête.

Si l'appareil fonctionne en mode de climatisation ou de déshumidification pendant une longue période dans une zone à humidité élevée (avec un taux d'humidité relative supérieur à 80%), de la condensation peut se former et s'écouler.

Réglage de la température

Appuyez plusieurs fois sur 31^

pour régler la température entre 15^ et

La température sélectionnée clignotera sur l'affichage pendant environ 5 secondes, puis cessera de clignoter, indiquant que le réglage est confirmé.

REMARQUE : Vous ne pouvez pas régler la température en mode de ventilation et de déshumidification.

Réglage de la vitesse de ventilation

Appuyez de manière répétée sur

L'indicateur de vitesse s'allume pour indiquerquel réglage de vitesse est utilisé.

REMARQUE : Vous ne pouvez pas régler la vitesse de ventilation en mode de

deshumidification.

pour sélectionner la vitesse de ventilation.

Réglageduminuteur

Vous pouvez régler le minuteur pour programmer un départ différé ou un arrêt

différé.

1. Appuyez sur

L'indicateur lumineux

clignotera sur l'affichage.

1. Lorsque l'indicateur lumineux clignote, appuyez plusieurs fois sur /

pour changer le début souhaité par intervalles d'une heures jusqu'à

24 heures.

1. L'indicateur lumineux clignotera pendant environ 5 secondes, puis cessera de clignoter, indiquant que le réglage est confirmé.

2. Si l'appareil est arrêté, le minuteur de départ différé demarrera.

3. Si l'appareil est en marche, le minuteur d'arrêt différé demarrera.

4. Lorsque la durée réglée est écoulée, l'appareil s'allume ou s'éteint automatiquement.

Pour annuler le réglage de la minuterie, appuyez deux fois sur

Mode nuit (mode de climatisation uniquement)

Le mode nuit adapte la température régée de l'appareil aux besoin thermiques du corps endormi.

Appuyez sur

pour activer le mode nuit. L'indicateur lumineux du mode nuit

s'allumera.

La température régée augmentera de 1^ après environ une heures. La température augmentera alors d'un autre 1^ après une heures supplémentaire. ÀpRES environ six heures, l'appareil s'arrête de fonctionner.

Pour annuler cette fonction, appuyez sur L'indicateur lumineux du mode nuit s'éteindra.

Verrouillage (panneau de contrôle seulement)

Pour activer cette fonction, appuyez et maintenez le bouton

enfoncé durant

3 secondes jusqu'à ce que l'indicateur de verrouillage s'allume. Une fois le verrouillage activé, tous les boutons du panneau de contrôle seront désactivés.

Pour désactiver la fonction de verrouillage, appuyez et maintenez le bouton enfoncé durant environ 3 secondes. L'indicateur de verrouillage s'éteindra.

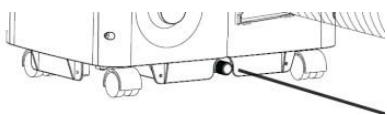

VIDANGE

Lorsque le réservoir d'eau interne est plein, l'écran affiche « E4 »

Pour vider le réservoir d'eau, procédez comme suit :

1. Éteignez l'appareil et débranche la prise de l'alimentation secteur.
2. Placez un récipient (non fourni) sur le sol sous l'orifice de vidange inférieur.

1. Retirez le bouchon en caoutchouc de l'orifice de vidange et laissez l'eau s'écouler complètement.
2. Réinstallé le bouchon en caoutchouc, branche le cable de l'appareil dans une prise électrique, puis mettez l'appareil en marche.

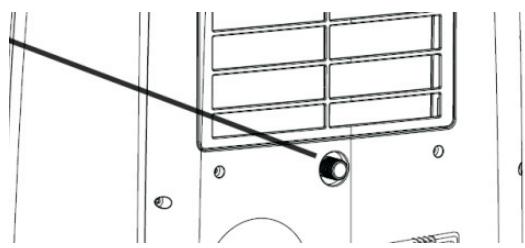

Vidange continue

Lorsque vous doivent utiliser cet apparéil dans un environnement très humide, en mode de déshumidification, ou de climatisation reliez le tuyau de vidange à cet apparéil.

• Retirez le bouchon de vidange de l'orifice de vidange supérieur.
• Raccordez une extrémité du tuyau de vidange sur l'orifice de vidange et allongez-le avec un tuyau supplémentaire (non fourni) si nécessaire.
• Placez l'autre extrémité du tuyau de vidange dans un lieu d'évacuation normal. Assurez-vous que le tuyau n'est pas pié ni tordu.

REMARQUE: Le tuyau de vidange doit être à la même hauteur ou plus bas que l'orifice de sortie de l'eau.

NETTOYAGE ET ENTRETIEN

Éteignez l'appareil et débranchez-le de la prise secteur avant de le nettoyer.

Pour maximiser l'efficacité de l'appareil, nettoyez-le régulierement.

Nettoyage du boitier

Nettoyez le boitier de l'appareil avec un chiffon légèrement humide. N'utilise jamais de nettoyant chimique ou abrasif.

Nettoyage du filtré

Retirez le filtré et nettoyez-le à l'eau chaude et savonneuse.

Utilisez un aspirateur ou tapotec le filtrer pour enlever les poussières et saletés, puis rincez-le soigneusement sous l'eau courante. Séchez-le entièrement avant de le replacer dans l'appareil.

REMARQUE : N'utilisez jamais le climatiseur sans le filtr.

Rangement

• Videz intégralement l'eau contenu dans l'appareil, puis faites-le fonctionner en mode ventilation quelques heures afin de secher intégralement l'intérieur de l'appareil.
  Nettoyez le filtré.
• Enroulez le cordon d'alimentationautour du rangement de cordon d'alimentation sur le (:oté du radiateur.
• Retirez lapile de la télécommande.
• Rangez l'appareil dans un endroit sec.

N'essayez pas de réparer ni de démonter le climatiseur vous-même.

GUIDE DE DÉPANNAGE

Problème	Cause possible	Solution possible
Le climatiseur ne fonctionne pas.	Il n'y a pas d'alimentation.	Branchez l'appareil dans une prise électrique fonctionnelle, puis mettez-le en marche.
	« E4 » s'affiche sur l'écran.	Videz le réservoir d'eau interne.
	La température ambiente est inférieure à la température régée.	Modifiez le réglage de température.
La capacité de refroidissement du climatiseur semble faible.	La pièce est exposée à la lumière directe du soleil.	Fermez les rideaux.
	Des fenêtres ou des portes sont ouvertes, il y a beaucoup de personnes ou une source de chaleur dans la pièce.	Fermez les portes et les fenêtres, retirez les sources de chaleur et placez un climatiseur supplémentaire.
	Le filtre est sale.	Nettoyez le filtre.
	L'entrée ou la sortie d'air est bloquée.	Enlevez l'objet à l'origine du blocage.
	La température ambiente est inférieure à la température régée.	Modifiez le réglage de température.
Le climatiseur est bruyant.	L'appareil n'est pas mis à niveau.	Placez l'appareil sur une surface plane et rigide (cela permet de réduire les vibrations).
La télécommande ne fonctionne pas.	La distance est trop importante.	Veillez à correctement orienter la télécommande vers le panneau de contrôle de l'appareil.
	Les signaux de la télécommande ne sont pas dédictés par le panneau de contrôle.
	La puissance de la pile est faible.	Remplacez la pile.

Codes d'erreur

Écran d'affichage	Cause	Solution
E2	Le capteur de température ambiente est défectueux.	Éteignez l'appareil et débranchez le cable d'alimentation. Si l'erreur se répète, consultez le service après-vente.
E3	Le capteur de température de l'évaporateur est défectueux ou a été endommagé.
E4	Le réservoir d'eau interne est plein.	Videz l'eau.
E5	Le capteur de température de l'évaporateur est défectueux ou a été endommagé.	Éteignez l'appareil et débranchez le cable d'alimentation. Si l'erreur se répète, consultez le service après-vente.

DONNÉES TECHNIQUES

Fiche produit
nom du marque	AERIAN
modèle	PAC9290
Classe d'efficacité énergétique	A
Description	Symbole	Valeur	Unité
Puisance frigorifique nominale	Prated frigorifique	2.6	KW
Puisance frigorifique absorbée nominale	PEER	0.991	KW
Coefficient d'efficacité énergétique nominal	EERd	2.6	-
Consommation d'électricité en «arrêt par thermostat»	PTO	-	W
Consommation d'électricité en mode «veille»	PSB	0.413	W
Consommation d'électricité des apparciels simple conduit	QSD	1.0	kWh/h
	Consommation d'électricité des apparciels simple conduit:consommation d'énergie de 1.0 kWh pour 60 minutes, déterminée sur la base des résultats obtus dans des conditions d'essai normalisés. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
Niveau de puissance acoustique	LWA	65	dB(A)
Potentiel de réchauffement planétaire	PRP	3	kg éq. CO2
	Les fuites de réfrigerants accentuem le changement climatique. En cas de fuite, l'imimpact sur le réchauffement de la planete sera d'autant plus limite que le potentiel de réchauffement planétaire (PRP) du réfrigerant est faible. Cet apparéil utilise un réfrigerant dont le PRP est égal à 3. En d'autres termes, si 1 kg de ce réfrigerant est relâché dans l'atmosphère, son impact sur le réchauffement de la planete sera 3 fois supérieur à celui d'1 kg de CO2, sur une période de 100 ans. Ne tentez jamais d'intervenir dans le circuit frigorifique et de démonter les pièces vous- même et adressez-vous systématiquement à un professionnel. (Réfrigerant: R290/185g)
Coordonnées de contact pour tout complément d'information	Etablissements Darty & fils ©129 Avenue Gallieni, 93140 Bondy, FranceWebsite: www.darty.com

Lisez le mode d'emploi destiné à l'utilisateur.

Attention: Risque d'incendie!

Mode d'emploi; Consignes d'utilisation

Indicateur d'entretien ; Lisez le manuel technique

Fusible

Type:4T, Tension: 250V, Courant: 3,15A

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre apparéil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectue de la santé et de l'environnement.

Voudevezjeterceproduitetsonemballage selonleslois et lesregleslocales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24.

Hotline Vanden Borre

Le service après-vente est joignable au [phone], du lundi au vendredi de 8h à 18h et le samedi de 9h à 18h.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la génie occasionnée.

Etablissements Darty & fils ©,129 Avenue Gallieni, 93140 Bondy, France 22/06/2020

Déclaration UE de Conformité

Description du produit :

Model number - Référence commerciale : PAC9290

/Modelnummer /Numero de modelo /

Numero do Modelo :

Nous déclarons que le produit ci-dessus a été évalué et jugé conforme aux dispositions des directives et des normes europeennes enumeratedes ci-après:
