Marque	Grundig
Modèle	AUDIORAMA BL X1
Type de produit	Enceinte passive deux voies
Principe acoustique	Box fermée à rayonnement 360°
Impédance nominale	4 ohms
Puissance admissible nominale	120 Watts
Réponse en fréquence	50 - 30 000 Hz
Haut-parleur grave	2 x 140 mm membrane aluminium
Haut-parleur aigu	1 x 30 mm calotte textile
Dimensions	Diamètre 32 cm
Poids	Environ 7 kg
Alimentation	Passive, nécessite amplificateur externe
Installation	Montage au plafond ou sur pied support (accessoire)
Nettoyage	Chiffon doux et sec ; habillage tissu à l'aspirateur (puissance min.)
Sécurité	Ne pas ouvrir ; protéger des projections d'eau et sources de chaleur ; ne pas placer d'objets enflammés
Recyclage	Ne pas jeter aux ordures ménagères ; déposer en centre de collecte DEEE
Accessoires inclus	Plaque de montage, câbles, domino de raccordement
Section de câble recommandée	< 10 m : 1,5 mm² ; > 10 m : 2,5 mm²
Utilisation	Intérieur sec uniquement, lecture de signaux audio
Garantie	Ne couvre pas les dommages dus à des manipulations inadéquates

FOIRE AUX QUESTIONS - AUDIORAMA BL X1 GRUNDIG

Puis-je utiliser cette enceinte sans amplificateur ?

Non, l'AUDIORAMA BL X1 est une enceinte passive qui nécessite un amplificateur externe pour fonctionner.

Quelle est la puissance recommandée pour l'amplificateur ?

L'impédance de l'enceinte est de 4 ohms et la puissance admissible est de 120 Watts. Utilisez un amplificateur compatible avec une charge de 4 ohms et capable de fournir au moins 120 W sans distorsion.

Comment installer l'enceinte au plafond ?

Utilisez la plaque de montage fournie. Percez des trous au plafond, insérez des chevilles adaptées au poids (environ 7 kg), puis fixez solidement la plaque. Assurez-vous que la surface porteuse est solide. Pour les installations professionnelles, faites appel à un électricien qualifié.

Puis-je poser l'enceinte sur un pied ?

Oui, un pied support est disponible en option chez votre revendeur spécialisé. Le montage doit être effectué par un professionnel agréé.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec pour les surfaces. L'habillage tissu peut être aspiré délicatement à puissance minimale. Évitez tout produit liquide.

Quelles sont les dimensions exactes ?

Le diamètre de l'enceinte est d'environ 32 cm. La hauteur n'est pas spécifiée dans la notice.

Quelle est la portée du Bluetooth ?

Ce modèle est une enceinte passive sans module Bluetooth intégré. Vous devez la connecter à un amplificateur via des câbles.

Que faire en cas de court-circuit ?

Assurez-vous que les câbles de raccordement ne se touchent pas. En cas de court-circuit, l'amplificateur peut être endommagé. Débranchez immédiatement les câbles et vérifiez les connexions.

Puis-je utiliser l'enceinte en extérieur ?

Non, l'enceinte est conçue pour une utilisation en intérieur sec. Protégez-la des projections d'eau et de l'humidité.

Comment recycler l'enceinte en fin de vie ?

Ne la jetez pas aux ordures ménagères. Déposez-la dans un centre de collecte DEEE (déchets d'équipements électriques et électroniques). Contactez votre municipalité pour connaître les points de collecte.

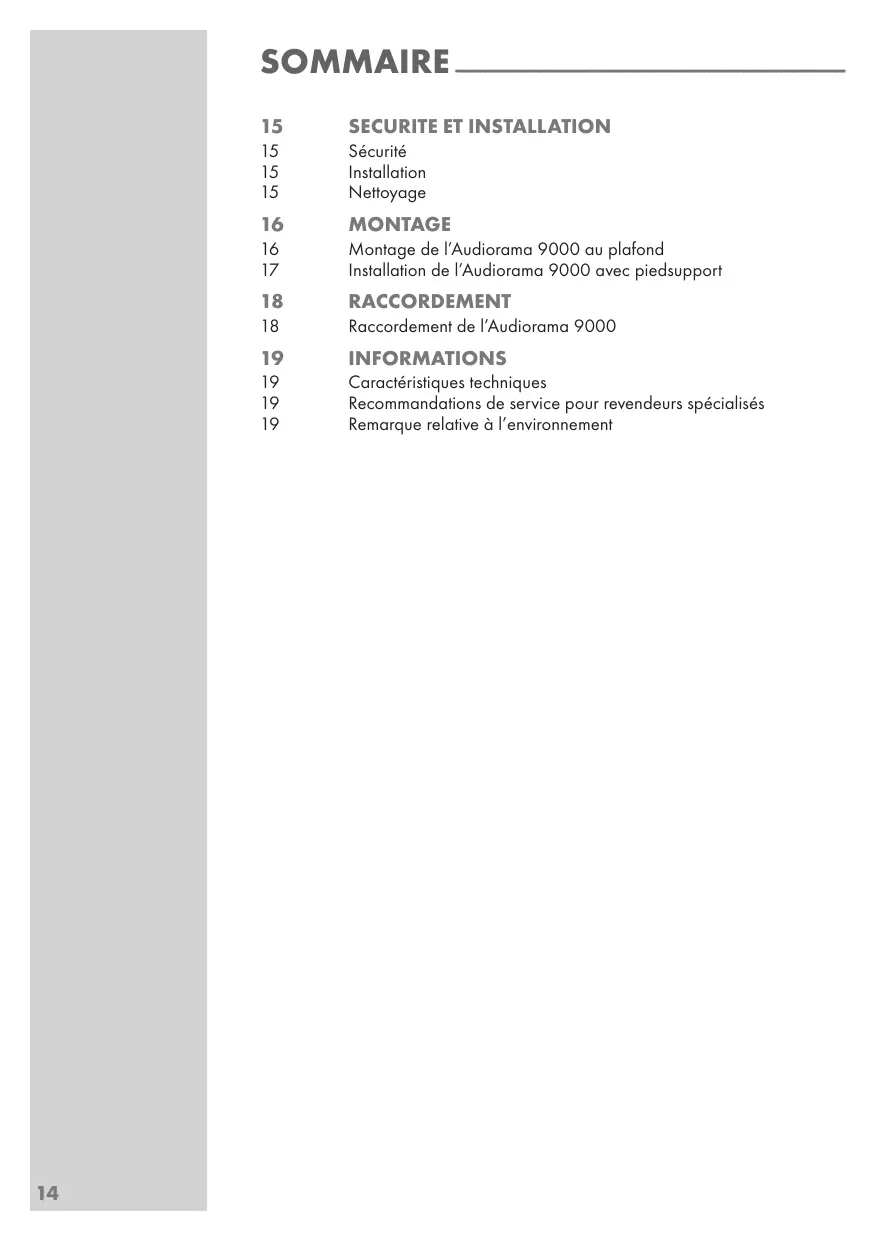

MODE D'EMPLOI AUDIORAMA BL X1 GRUNDIG

15 Sécurité
15 Installation
15 Nettoyage

16 MONTAGE

16 Montage de l'Audiorama 9000 au plafond
17 Installation de l'Audiorama 9000 avec piedsupport

18 RACCORDEMENT

18 Raccordement de l'Audiorama 9000

19 INFORMATIONS

19 Caractéristiques techniques
19 Recommendation de service pour revendeurs spécialisés
19 Remarque relative à l'environnement

Veuillez respecter les recommendations suivantes lors de l'installation de l'Audiorama 9000 :

Ces haut-parleurs sont concus pour la lecture de signaux audio. Toute autre utilisation est formellement exclue.

Ces haut-parleurs sont conçus pour une utilisation dans des endroits secs. Protégez les haut-parleurs des projections d'eau.

Ne placez pas les haut-parleurs à proximé directe d'un chauffage ou en plein soleil.

Si vous installez l'Audiorama 9000 sur un pied support, assurez vous que la surface sous le pied est plane.

Ne posez pas de recipients contenant des liquides (vases ou autres) sur les haut-parleurs. Le recipient peut se renverser et le liquide endommager les haut-parleurs.

Ne posez pas d'objets enflammés comme des bougie sur les haut-parleurs.

N'ouvre enaucun cas l'intérieur du haut-parleur.La garantie du fabricant ne couvre aucun degat occasionne par des manipulations inadéquates.

Installation

Grçá au rayonnement omnidirectionnel de l'Audiorama 9000, vous avez toute liberté quant au besoin de l'endet d'installation.

Le son périhérique différencié du système Audiorama remplit la piece de telle manière que les haut-parleurs demeurent pour ainsi dire acoustiquement invisibles.

L'effet stéreo est excellent et enaucun cas estompé.L'agencement optique ne pose donc aucun problème.

Pour un effet stéréo optimal, la distance entre les Audiorama 9000 - selon la taille de la pierce - doit être comprise entre 2 et 4 mètres.

Si vous installez votre Audiorama 9000 de manière "dissimulée" (p. ex. derrière un canapé ou des rideaux), ce haut-parleur sonnera toujours « moins bien » que l'autre et le son stéreo perdra en qualité.

Nettoyage

Ne nettoyez les haut-parleurs qu'vec un chiffon doux et sec.

L'habillage tissu des haut-parleurs peut etre nettoyé à l'aspirateur (a puissance minimale).

Montage de l'Audiorama 9000 au plafond

Attention :

La surface support doit être solide et posseder une force portante statique.

Utilisez un matériel de fixation adapté au poids de l'appareil (poids de l'Audiorama 9000 sécurité DIN comprise = env. 28 kg).

Pour les constructions de plafond telles que celles en bois ou en matière creux, utilisez des chevilles et des vis ajustées. Demandez conseil dans un magasin spécialisé.

Avertissement :

Pour éviter toute blessure, l'appareil doit être fixé au plafond de façon sère conformément aux instructions de montage.

Remarque :

Le montage de l'Audiorama 9000 pour une utilisation professionnelle (dans un café, par exemple) ne doit être opéré que par un électricien qualifié, en conformité avec les règles d'installations VDE 0100.

1 Détérminer le lieu de montage et marquer les percçages à l'aide de la plaque de montage pour le support de plafond.
2 Effectuer les perçages au plafond et placer les chevilles.
3 Raccourcissez le cable des haut-parleurs à la longueur souhaitée, détachez les fils sur env. 50~mm dénudez les extrémités sur environ 10~mm .

Remarque :

Avant la coupe, enveloppez la gaine de cablede ruban adhesif.

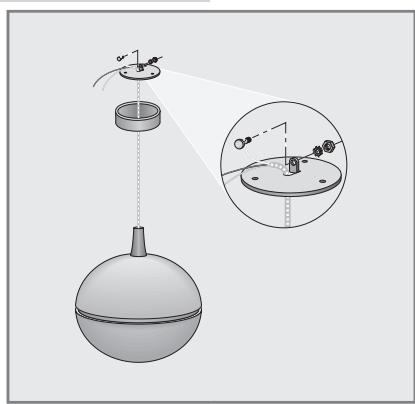

4 Poussez le cache sur le cable des haut-parleurs et inserez le cable des haut-parleurs avec un fil d'acier par l'orifice de la plaque métallique de montage.
5 Insérez le fil d'acier par l'orifice de la vis de blocage et serrez la vis de blocage (min. 2,5 Nm) avec une clé correspondante.

6 Fixer la plaque de montage sur les 3 entreprises à l'aide de trois vis adaptées.

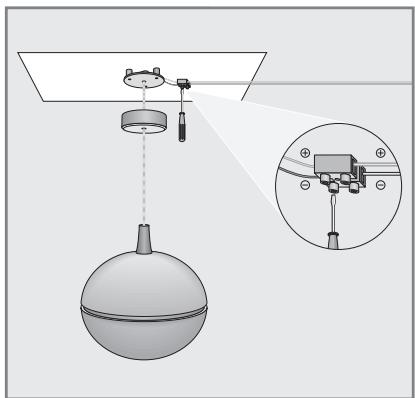

7 A l'aide du domino de raccordement (2,5mm^2) , connecter le cable de haut-parleurs et la rallonge du cable à l'amplificateur.

Remarque :

La polarisation des cables du haut-parleur doit etre respectee.

La section de la rallonge du cable de haut-parleurs doit etre proportionnelle a la longueur du cable.

Nous recommendons par conséquent en cas de longueur de cable inférieure à 10 mètres une section transversale d'au moins 1,5mm^2 dans le cas de longueur de cable supérieure à 10 mètres une section transversale d'au moins 2,5mm^2

Pour des sections transversales >2,5mm^2 ,des reducteurs sont disponibles dans les commerces spécialisés.

8 Si nécessaire, découvert un passage pour le cable du haut-parleur dans le cache.
9 Encliqueter le cache sur la plaque de montage.

Remarque :

Fixez les câbles de haut-parleurs au mur ou au sol. Les câbles non fixés représentent un risque d'accidents potentiels.

Installation de l'Audiorama 9000 avec pied support

Comme alternative au montage au plafond, vous dispose de la possibilité d'installer l'Audiorama 9000 sur un pied support.

Le pied support est disponible comme accessoire chez votre reven-deur spécialisé.

Le montage du pied support ne doit être opéré que par un revendeur spécialisé autorisé.

Raccordement de l'Audiorama 9000

La charge admissible nominale de votre Audiorama 9000 est de 120 Watts et ne doit pas être dépassée.

L'impédance nominale de votre Audiorama 9000 est de 4 ohms. Veillez à ce que l'amplificateur employé soit compatible avec une impédance de 4 ohms.

Si l'amplificateur permet le raccord de deux paires de haut-parleurs, I'impedance minimale peut etre réduite a 1,6 ohm.

L'amplificateur utilise doit pouvoir fournir une puissance de sortie suffisante.

Un amplificateur fournissant moins de puissance de sortie produit, même avec volume modéré, des distorsions dangereuses pour chaque haut-parleur.

Si, en cas de volume plus élevé, on tourne en plus les régulateurs de timbre (sons graves et aigus), la limite est déjà atteinte aparavant. L' amplificateur cree de fortes distorsions bien avant le volume maximal.

Eteindre l'amplificateur avant de raccorder les haut-parleurs.

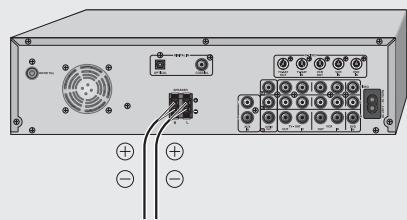

2 Les haut-parleurs doivent être raccordés à l'amplificateur en respectant la polarité.

Les bornes de raccordement de l'amplificateur sont marquées (par ex. rouge = borne positive, noir = borne négative). Les fils électriques des câbles de raccordement sont également marqués.

Reliez le fil électrique marqué, ou rouge, du cable de raccordement aux raccords rouges (borne positive) de l' amplificateur et le fil non marqué, ou noir, du cable de raccordement aux raccords noirs (borne négative) de l' amplificateur.

Un raccordement errone peut entraîner une dénaturation du son.

Attention :

Faites attention à ce que les deux cables de raccordement ne se touchent pas. Sinon, il pourrait y avoir court-circuit, ce qui peut entraîner l'endommagement de l'amplificateur.

Caracteristiques techniques

Type : haut-parleurs deux voies

Principe: box fermée de forme à 360°

Impedance: 4 ohms

Charge admissible nominale : 120 Watts

Fréquence de transmission: 50 - 30 000 Hz

Chassis pour graves : 2 pieces 140 mm membrane aluminium

Chassis pour aigués : 1 piece 30~mm calotte textile

Dimensions: 032cm

Poids: env. 7 kg

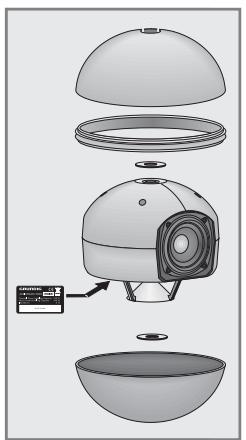

La plaque signalétique se trouve à l'intérieur du haut-parleur

Recommendations de service pour revendeurs spécialisés

Le produit satisfait aux exigences des directives européennes suivantes :

2004/108/CE, EN 55013/55020 et exigences de sécurité de la norme EN 60065.

Remarque relative à l'environnement

Ce produit a été fabriqué à partir de matérielux et pieces haute qualité qui peuvent être recyclés et réutilisés.

Ce produit n'est donc pas destiné aux ordures menagères. Il doit être déposé dans un centre de collecte destiné au recyclage d'appareils électriques et électroniques. Cela est indiqué par le symbole ci contre figurant sur le produit, dans la notice ou sur l'emballage.

Veuillez vous adresser à votre municipalité pour connaître les centres de collecte situés pres de chez vous.

Le recyclage des appareils usages est une contribution importante à la protection de l'environnement.
