DHT-1311 - Système audio home cinéma DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son avec caisson de basses intégré
Caractéristiques techniques principales	5.1 canaux, Dolby Digital, DTS, puissance totale de 130W
Alimentation électrique	CA 100-240V, 50/60Hz
Dimensions approximatives	Barre : 900 x 70 x 80 mm, Caisson : 300 x 300 x 300 mm
Poids	Barre : 3.5 kg, Caisson : 7.5 kg
Compatibilités	Compatible avec les téléviseurs, lecteurs Blu-ray, consoles de jeux via HDMI, optique et AUX
Fonctions principales	Bluetooth, entrée HDMI ARC, mode nuit, réglage des basses et des aigus
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un professionnel pour la réparation
Sécurité	Ne pas exposer à l'humidité, respecter les consignes d'utilisation fournies dans le manuel
Informations générales utiles	Vérifier la compatibilité avec votre équipement avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - DHT-1311 DENON

Comment connecter mon DENON DHT-1311 à ma télévision ?

Utilisez un câble HDMI pour connecter le port HDMI ARC de votre télévision au port HDMI de votre DENON DHT-1311. Assurez-vous que le paramètre ARC est activé sur votre télévision.

Que faire si le son ne sort pas des haut-parleurs ?

Vérifiez que le DENON DHT-1311 est correctement alimenté et que le volume est réglé. Assurez-vous également que les haut-parleurs sont bien connectés et que la source audio est sélectionnée correctement.

Comment réinitialiser mon DENON DHT-1311 aux paramètres d'usine ?

Appuyez simultanément sur les boutons 'Power' et 'Volume +' pendant environ 5 secondes jusqu'à ce que le témoin lumineux clignote. Cela réinitialisera le système aux paramètres d'usine.

Le DENON DHT-1311 ne se connecte pas à mon réseau Wi-Fi, que faire ?

Vérifiez que votre réseau Wi-Fi fonctionne correctement et que vous avez entré le bon mot de passe. Vous pouvez également essayer de redémarrer votre routeur et le DENON DHT-1311.

Comment mettre à jour le firmware du DENON DHT-1311 ?

Accédez au menu des paramètres, puis à 'Mise à jour du firmware'. Assurez-vous que le DENON DHT-1311 est connecté à Internet, puis suivez les instructions à l'écran pour télécharger et installer la mise à jour.

Pourquoi mon DENON DHT-1311 ne fonctionne-t-il pas avec certaines applications de streaming ?

Assurez-vous que votre application de streaming est mise à jour et compatible avec le DENON DHT-1311. Vérifiez également les paramètres audio de l'application pour vous assurer qu'ils sont correctement configurés.

Comment régler les paramètres audio du DENON DHT-1311 ?

Utilisez la télécommande pour accéder au menu des paramètres audio. Vous pouvez ajuster les niveaux de basses, d'aigus et d'autres paramètres selon vos préférences.

Le DENON DHT-1311 émet un bruit de fond, que faire ?

Vérifiez les connexions des câbles pour vous assurer qu'ils sont bien branchés. Éloignez également le DENON DHT-1311 d'autres appareils électroniques qui pourraient causer des interférences.

MODE D'EMPLOI DHT-1311 DENON

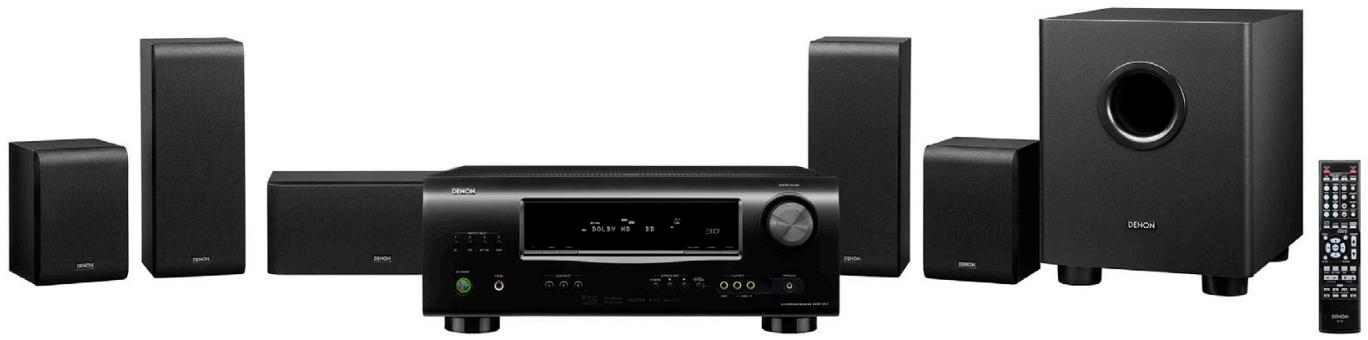

Information nouveau modèle DHT-1311XP Système Home Cinéma Système Home Cinéma 5.1 canaux : AVR-1311 : Ampli-tuner Audio/Vidéo, compatible vidéo 3D SYS-291HT : Système d’écoute 5.1 de forte puissance www.denon100.com AVR-1311 Ampli-tuner Audio/Vidéo, compatible vidéo 3D SYS-391HT Système d’écoute 5.1 de forte puissance Savourez la vidéo 3D avec toute l’ambiance du son Surround Pour un son Surround riche et dynamique, impossible à obtenir des haut-parleurs intégrés à votre téléviseur ! Nouvelles fonctions SC-F391 Enceintes avant 2 voies

• Enceintes avant, faciles à installer de part et d’autre de l’écran plat, haute qualité sonore, médiums d’une grande richesse
• Double boomer/médium de 8 cm de diamètre
• Tweeter à dôme, diamètre 25 mm
• Coffret bois Technologie 3D Pass-Through Compatible HDMI 1.4a avec 3D, Deep Color, "x.v.Color" 4 entrées HDMI / 1 sortie HDMI (répéteur) Mini-jack stéréo en face avant, pour connexion de n’importe quel lecteur audio portable Des solutions Denon haut de gamme pour une qualité de lecture maximale
• 5 canaux d’amplification à composants discrets, qualité et puissance identique (soit 5 x 110 W)
• Alimentation d’une grande stabilité, pour une restitution audio et vidéo de haute qualité
• Compatible audio haute définition, décodeurs Dolby TrueHD et DTS-HD Master Audio intégrés
• Chemin de signal minimal, pour des signaux audio et vidéo d’une grande pureté
• Construction Direct Mechanical Ground, basée sur des concepts assurant une excellente résistance aux vibrations
• Traitement Compressed Audio Restorer, pour améliorer la qualité des fichiers audio numériques ayant subi une réduction de débit numérique de données (comme ceux stockés sur un baladeur MP3, par exemple) SC-C391 Enceinte centrale 2 voies
• Enceinte centrale dédiée aux dialogues, pour une meilleure intelligibilité sur les voix
• Double boomer/médium de 8 cm de diamètre
• Tweeter à dôme, diamètre 25 mm
• Coffret bois SC-R391 Enceintes Surround
• Enceintes Surround compactes, faciles à installer
• Haut-parleur large bande, diamètre 8 cm

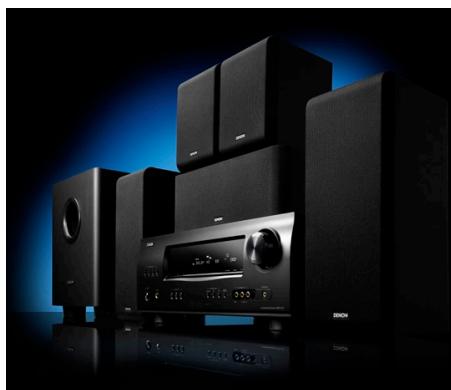

• Coffret bois DSW-391 Caisson de graves
• Caisson de graves actif, puissance 100 Watts, pour des graves puissants et profonds Connectique et évolutivité
• Connecteur pour dock/station d’accueil iPod, avec fonctions de streaming réseau Facilité d’utilisation

Livrée avec une télécommande simple, facile à utiliser Trois touches de sélection rapide (Quick Select) Fonction Sleep Timer Mode Auto Surround Mémorisation des niveaux audio en fonction de chaque source, pour un volume sonore uniforme d’une entrée à une autre Autres

• Fonction de délai audio (jusqu’à 6 images ou 200 ms)
• Réglage du niveau d’atténuation de la fonction Mute (Full/-40 dB/-20 dB)
• Fréquence de raccordement avec le caisson de graves commutable
• Borniers d’enceintes sur chaque canal de sortie, pour un branchement sûr et facile
• Consommation électrique réduite (0,5 W en mode veille) www.denon.eu Connecteurs Caractéristiques principales Entrées AVR-1311 Section amplificateur de puissance Puissance *Les chiffres de distorsion sont mesurés nominale au niveau des étages de puissance. Avant G/D 2 x 75 W (sur 8 Ohms, de 20 Hz à 20 kHz, pour 0,08% de THD) 2 x 110 W (sur 6 Ohms, à 1 kHz, pour 0,7% de THD) Section préamplificateur Sensibilité/impédance d’entrée Réponse en fréquence Centre 75 W (sur 8 Ohms, de 20 Hz à 20 kHz, pour 0,08% de THD) 110 W (sur 6 Ohms, à 1 kHz, pour 0,7% de THD) Section FM Gamme de fréquences syntonisables Sensibilité utile 87,5 à 108 MHz 2 x 75 W (sur 8 Ohms, de 20 Hz à 20 kHz, pour 0,08% de THD) Section AM Gamme de fréquences syntonisables Sensibilité utile 522 à 1611 kHz Surround G/D 2 x 110 W (sur 6 Ohms, à 1 kHz, pour 0,7% de THD) Rapport S/B Généralités Tension secteur Consommation Dimensions (LxHxP) Poids SC-F391 Type Réponse en fréquence Impédance nominale Dimensions (LxHxP) Poids SC-C391 Type Réponse en fréquence Impédance nominale Dimensions (LxHxP) Poids 2 voies, 3 haut-parleurs, faibles fuites de flux 150 Hz – 22 kHz 6 Ohms 125 x 320 x 155 mm 2,0 kg 2 voies, 3 haut-parleurs, faibles fuites de flux 150 Hz – 22 kHz 6 Ohms 320 x 125 x 155 mm 2,0 kg 200 mV/47 kohms 10 Hz à 100 kHz, +1/-3 dB (mode DIRECT) 98 dB (pond. A, mode DIRECT) Sorties 1,2 µV (soit 12,8 dBf) 18 µV 230 Volts, 50 Hz 330 W (0,5 W en mode Veille) 434 x 166 x 381 mm 9,2 kg SC-R391 Type large bande, 1 haut-parleur Réponse en fréquence Impédance nominale Dimensions (LxHxP) Poids 150 Hz – 22 kHz 6 Ohms 125 x 180 x 155 mm 1,1 kg DSW-391 Type Caisson de graves actif Réponse en fréquence Puissance dynamique Impédance d’entrée Tension secteur Consommation Dimensions (LxHxP) Poids 20 Hz – 150 Hz 100 W (ampli intégré) 22 kohms 230 Volts/50 Hz 65 W 280 x 356 x 410 mm 10,4 kg Autres HDMI Composantes S-Vidéo (Dock) Composite (vidéo) Audio analogique (tuner inclus) Numérique optique Numérique coaxiale

• L’apparence et les caractéristiques sont susceptibles de modifications sans préavis.
• « Dolby », « Pro Logic » et le symbole Double D sont des marques commerciales de Dolby Laboratories.
• DTS est une marque commerciale déposée et les logos et symboles DTS, DTS-HD et DTS-HD Master Audio sont des marques commerciales de DTS, Inc.
• HDMI, le logo HDMI et le terme High-Definition Multimedia Interface sont des marques commerciales ou des marques commerciales déposées de HDMI Licensing LLC.
• IPod est une marque commerciale déposée de Apple Inc., déposée aux Etats-Unis et dans d’autres pays Denon est une marque commerciale ou une marque commerciale déposée de D&M Holdings, Inc. Pour plus de commodité, la chaîne est livrée en un seul carton. DENON France Une division de D&M France SAS 2 rue des Bourets 92156 Suresnes cedex Tel. [phone] www.denon.fr Distributeur Suisse DKB Household Switzerland AG Consumer Electronics Eggbuehlstrasse 28 CH-8052 Zürich Tel. [phone] Fax [phone] www.denon-hifi.ch www.denon.eu Simple version

• Empfohlen wird über 0,3 m.
• Keine anderen Gegenstände auf das Gerät stellen. z Pour permettre la dissipation de chaleur requise, n’installez pas cette unité dans un espace confiné tel qu’une bibliothèque ou un endroit similaire.
• Une distance de plus de 0,3 m est recommandée.
• Ne placez aucun matériel sur cet appareil. z Per una dispersione adeguata del calore, non installare questa apparecchiatura in uno spazio ristretto, come ad esempio una libreria o simili.

• 1.AVR1311E2̲ENG̲3rd̲100617.indd V 2010/06/17 18:24:06 FRANCAIS Version simplifiée Introduction Nous vous remercions d’avoir acquis cet appareil DENON. Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil. Après l’avoir lu, conservez-le afin de pouvoir vous y reporter ultérieurement. Contenu Version simplifiée (Guide de configuration abrégé) ····································3 Version basique····································································11 Accessoires Assurez-vous que les articles suivants sont fournis avec l’appareil. q Manuel de l’Utilisateur p. 1
• w Liste du réseau d’après-vente p. 1
• e Cordon d’alimentation (longueur du cordon: environ 1,7 m) p. 1

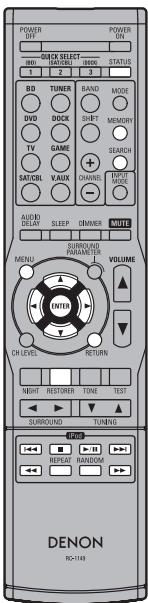

• r Télécommande (RC-1149) p. 1
• t Piles R03/AAA p. 2
• y Antenne à boucle AM p. 1
• u Antenne intérieure FM p. 1

Ce symbole indique la page de référence à laquelle se trouvent les informations correspondantes. Ce symbole signale des informations supplémentaires et des conseils d’utilisation. n Illustrations Notez que les illustrations présentées dans les présentes instructions peuvent être légèrement différentes de l’appareil réel aux fins de l’explication. Informations REMARQUE Ce symbole signale des points pour rappeler des opérations ou des limitations fonctionnelles.

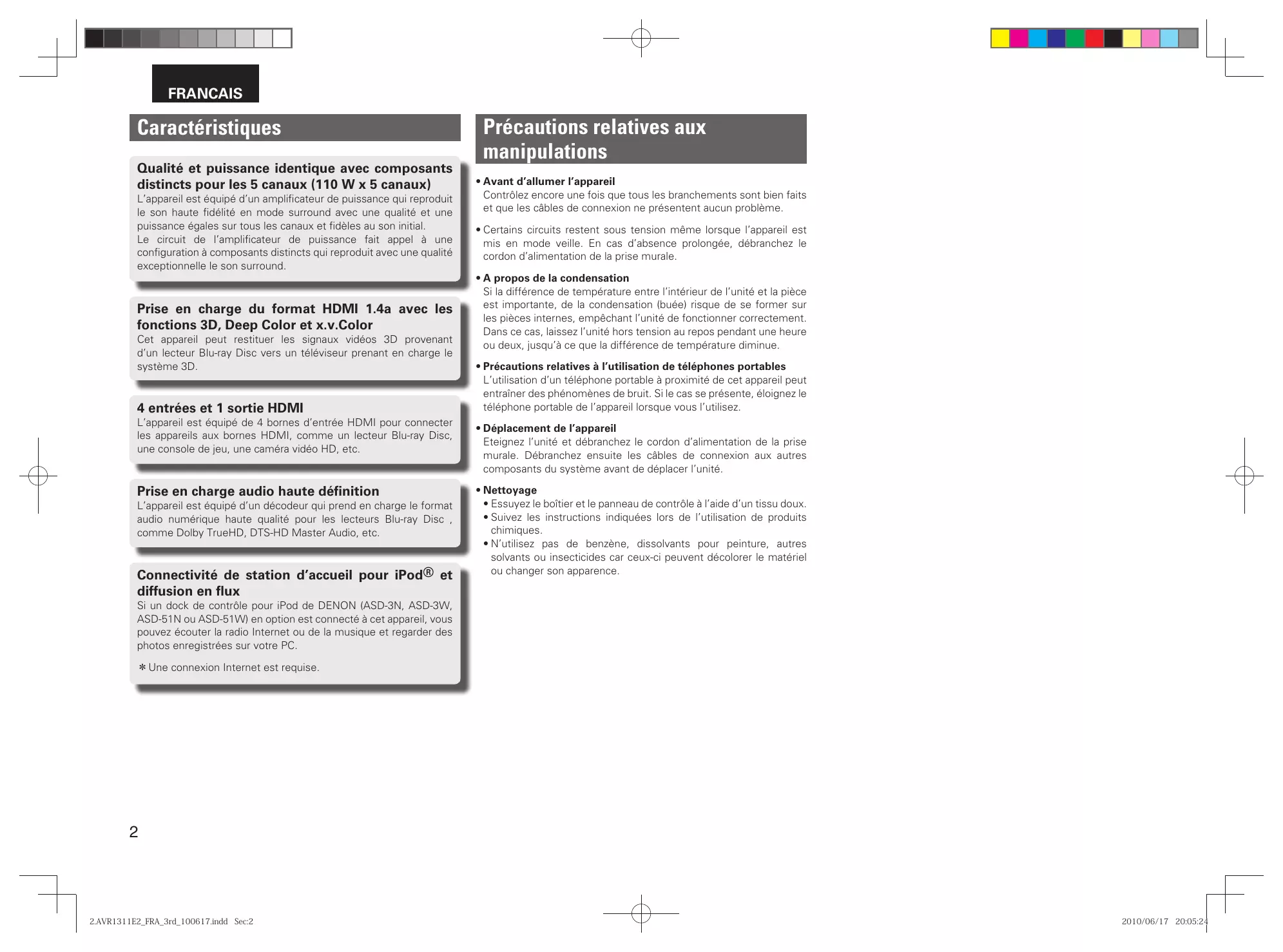

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:1 2010/06/17 20:05:23 FRANCAIS Caractéristiques Qualité et puissance identique avec composants distincts pour les 5 canaux (110 W x 5 canaux) L’appareil est équipé d’un amplificateur de puissance qui reproduit le son haute fidélité en mode surround avec une qualité et une puissance égales sur tous les canaux et fidèles au son initial. Le circuit de l’amplificateur de puissance fait appel à une configuration à composants distincts qui reproduit avec une qualité exceptionnelle le son surround. Prise en charge du format HDMI 1.4a avec les fonctions 3D, Deep Color et x.v.Color Cet appareil peut restituer les signaux vidéos 3D provenant d’un lecteur Blu-ray Disc vers un téléviseur prenant en charge le système 3D. 4 entrées et 1 sortie HDMI L’appareil est équipé de 4 bornes d’entrée HDMI pour connecter les appareils aux bornes HDMI, comme un lecteur Blu-ray Disc, une console de jeu, une caméra vidéo HD, etc. Prise en charge audio haute définition L’appareil est équipé d’un décodeur qui prend en charge le format audio numérique haute qualité pour les lecteurs Blu-ray Disc , comme Dolby TrueHD, DTS-HD Master Audio, etc. Connectivité de station d’accueil pour iPod® et diffusion en flux Précautions relatives aux manipulations

• Avant d’allumer l’appareil Contrôlez encore une fois que tous les branchements sont bien faits et que les câbles de connexion ne présentent aucun problème.
• Certains circuits restent sous tension même lorsque l’appareil est mis en mode veille. En cas d’absence prolongée, débranchez le cordon d’alimentation de la prise murale.
• A propos de la condensation Si la différence de température entre l’intérieur de l’unité et la pièce est importante, de la condensation (buée) risque de se former sur les pièces internes, empêchant l’unité de fonctionner correctement. Dans ce cas, laissez l’unité hors tension au repos pendant une heure ou deux, jusqu’à ce que la différence de température diminue.
• Précautions relatives à l’utilisation de téléphones portables L’utilisation d’un téléphone portable à proximité de cet appareil peut entraîner des phénomènes de bruit. Si le cas se présente, éloignez le téléphone portable de l’appareil lorsque vous l’utilisez.
• Déplacement de l’appareil Eteignez l’unité et débranchez le cordon d’alimentation de la prise murale. Débranchez ensuite les câbles de connexion aux autres composants du système avant de déplacer l’unité.
• Essuyez le boîtier et le panneau de contrôle à l’aide d’un tissu doux.
• Suivez les instructions indiquées lors de l’utilisation de produits chimiques.
• N’utilisez pas de benzène, dissolvants pour peinture, autres solvants ou insecticides car ceux-ci peuvent décolorer le matériel ou changer son apparence. Si un dock de contrôle pour iPod de DENON (ASD-3N, ASD-3W, ASD-51N ou ASD-51W) en option est connecté à cet appareil, vous pouvez écouter la radio Internet ou de la musique et regarder des photos enregistrées sur votre PC. zUne connexion Internet est requise.

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:2 2010/06/17 20:05:24 FRANCAIS Version simplifiée (Guide de configuration abrégé) Ce chapitre explique la procédure de mise en route dans son intégralité, depuis le déballage de l’appareil jusqu’à son utilisation dans un home cinéma. Les réglages standard ont été établis par défaut pour les enceintes. Pour une lecture surround optimale, il est nécessaire d’ajuster la distance des enceintes et le niveau sonore de chaque canal à l’aide du signal d’essai, en fonction de l’environnement dans lequel les enceintes doivent être utilisées. Version basique n Avant de brancher l’appareil, mettez tous les appareils hors tension. n En ce qui concerne le fonctionnement de chacun des appareils connectés, reportez-vous aux manuels d’utilisation correspondants.

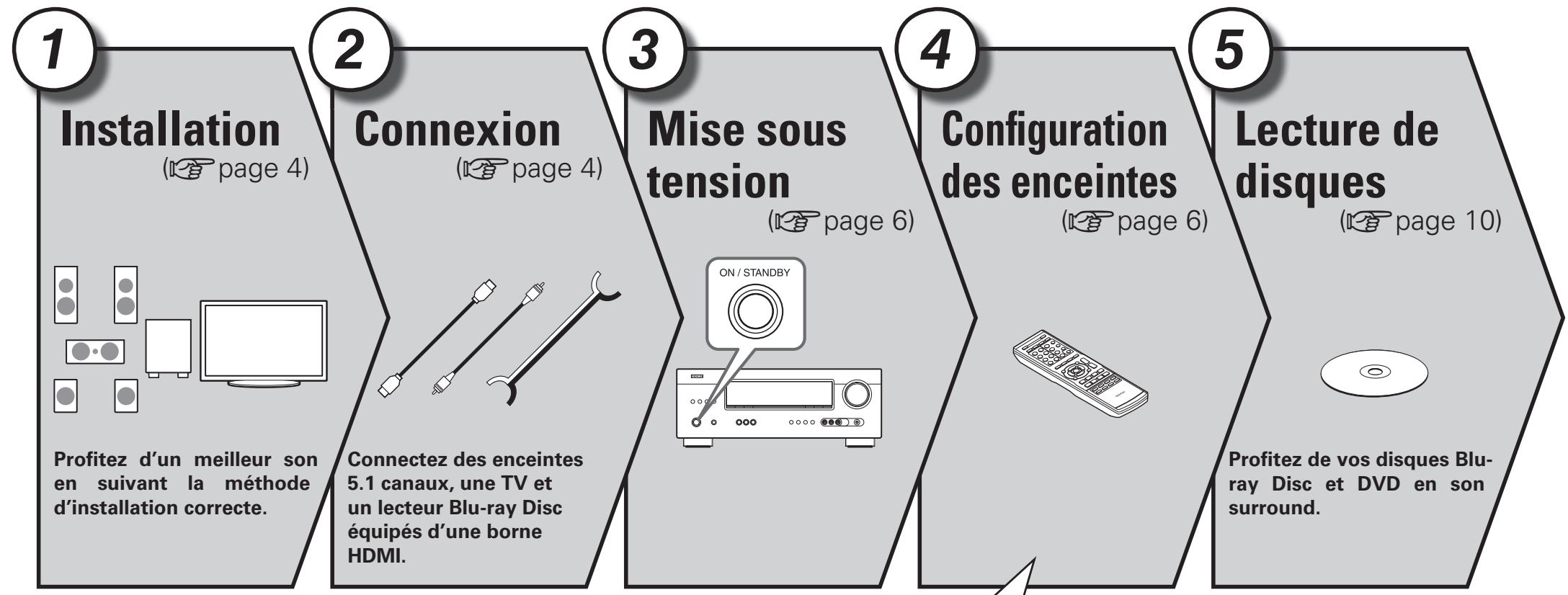

Mise sous tension Profitez d’un meilleur son en suivant la méthode d’installation correcte. (vpage 6) Connectez des enceintes

5.1 canaux, une TV et

un lecteur Blu-ray Disc équipés d’une borne HDMI. Lecture de disques (vpage 10) Version avancée (vpage 6)

Configuration des enceintes Profitez de vos disques Bluray Disc et DVD en son surround. Informations Configuration des enceintes Configuration des enceintes (Speaker Configuration) Version simplifiée Simple version Réglage des graves (Bass Setting) Distance (Distance) Niveau des canaux (Channel Level) Fréquence croisée (Crossover Frequency)

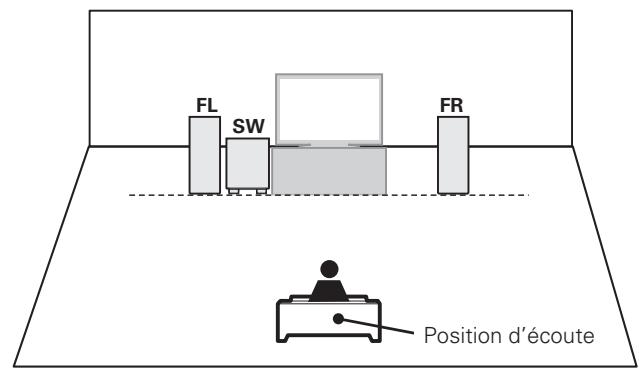

Cet appareil peut reproduire les sons surround en 2.0/2.1 à 7.1 canaux. L’exemple de l’écoute sur enceintes 5.1 canaux donné ici explique la procédure de configuration.

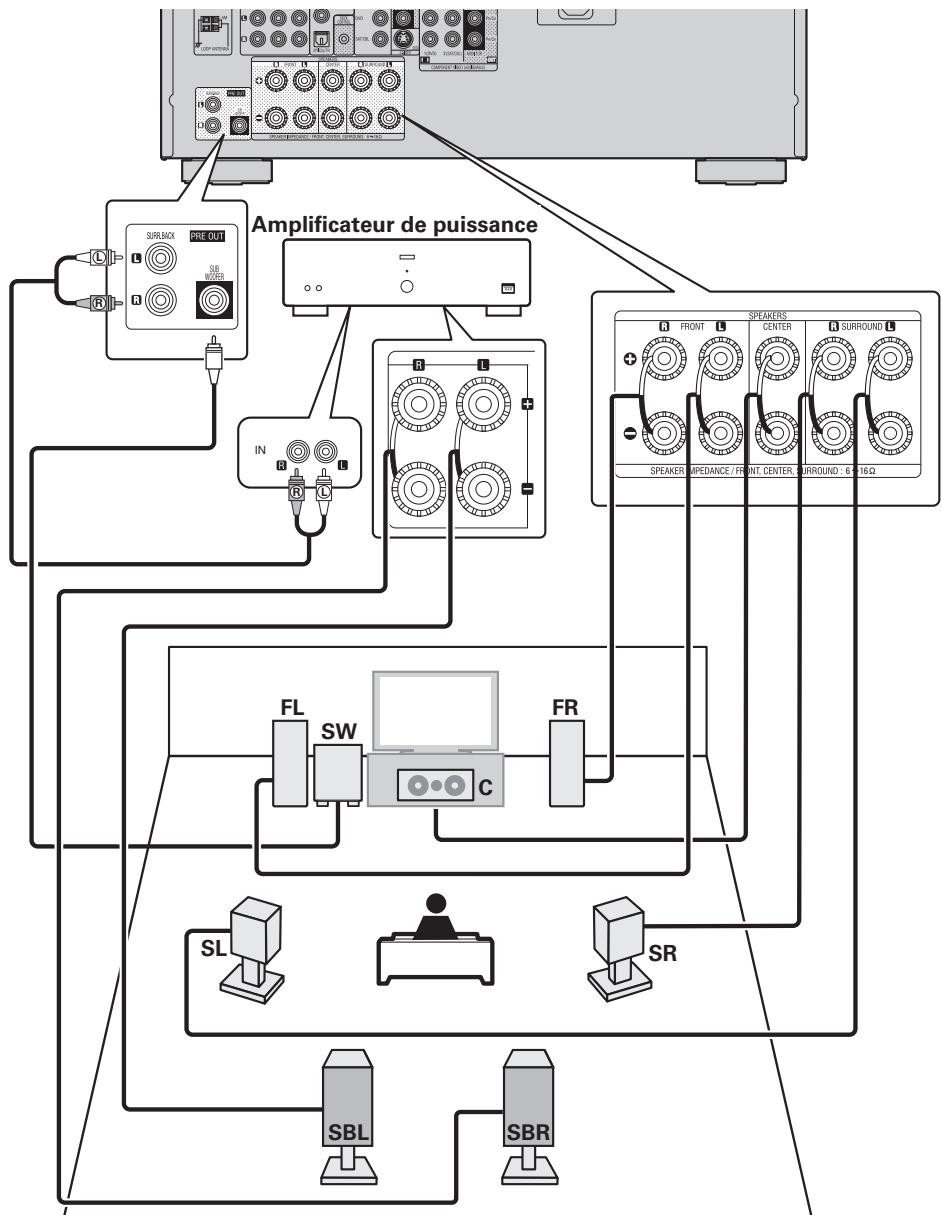

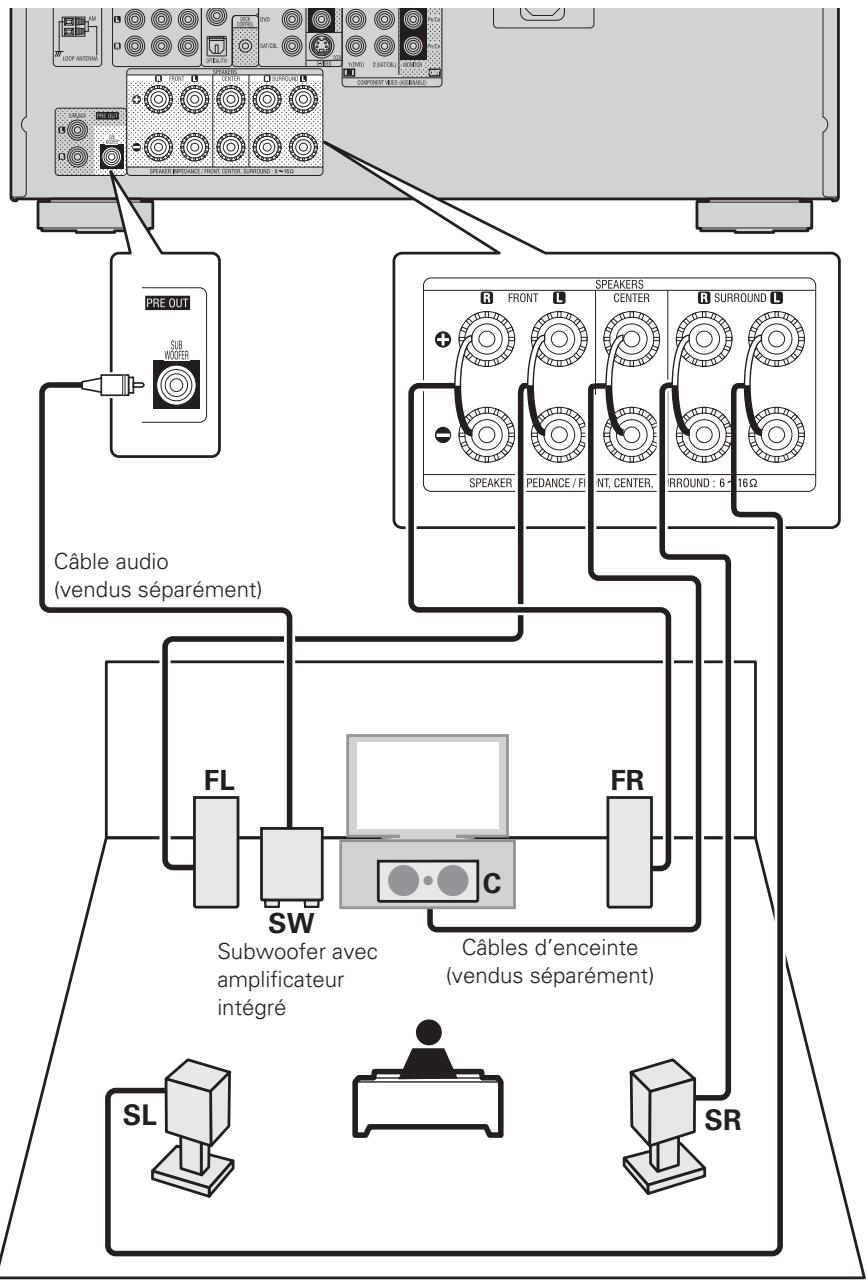

2 Connexion Enceintes Vérifiez attentivement la polarité des canaux gauche (L) et droit (R) et + (rouge) et – (noir) des enceintes connectées à cet appareil, et veillez à relier correctement les canaux et les polarités. Connexion des câbles d’enceinte

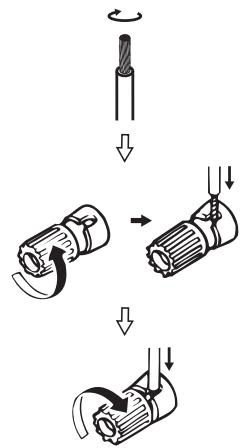

Ôtez environ 10 mm de la gaine à l’extrémité du câble d’enceinte, puis torsadez le fil ou appliquez-y une prise.

• Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact (vpage 50 “Circuit de protection”).
• Ne jamais toucher les bornes d’enceinte lorsque l’alimentation est connectée. Vous risquez de subir un choc électrique.
• Utilisez des enceintes dont la plage d’impédances est comme indiquée ci-dessous. Bornes d’enceintes FRONT CENTER SURROUND 22 – 30˚

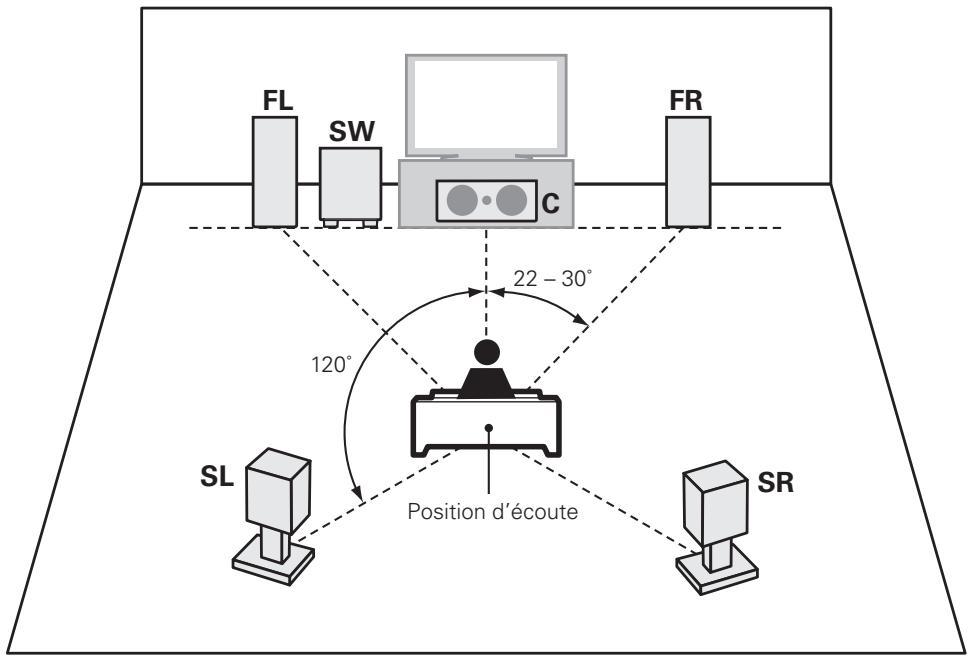

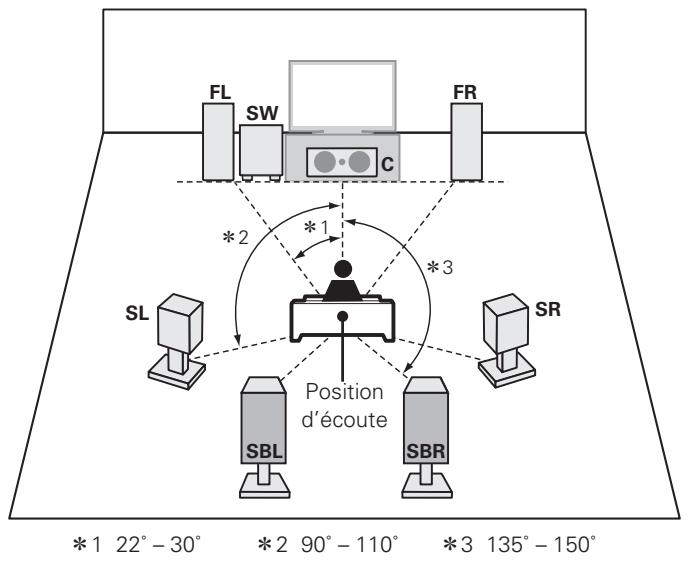

Impédance des enceintes 6 – 16 Ω 120˚

Enceinte avant (G) Enceinte avant (D) Enceinte centrale Subwoofer Enceinte surround (G) Enceinte surround (G)

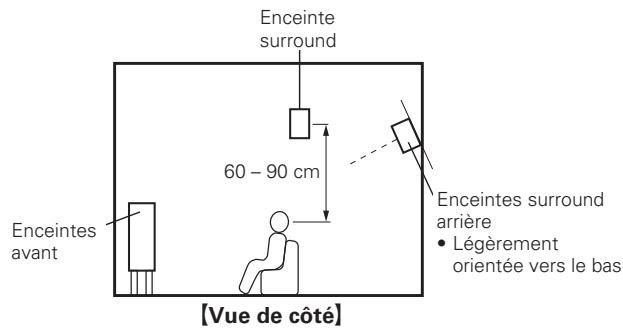

• Installez les enceintes surround à une hauteur de 60 à 90 cm au-dessus du niveau des oreilles. Enceinte avant Enceinte surround 60 – 90 cm GVue de côtéH

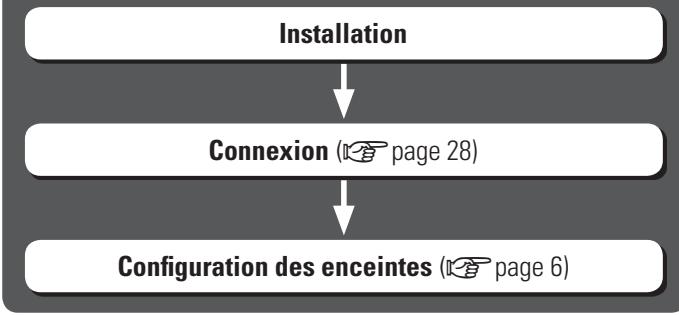

Cette “Version simplifiée” décrit les méthodes d’installation, de connexion et de configuration pour les enceintes 5.1 canaux. Pour l’installation et la connexion d’enceintes autres que les enceintes 5.1 canaux, voir page 27. 2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:4 2010/06/17 20:05:25 FRANCAIS Lecteur Blu-ray et TV

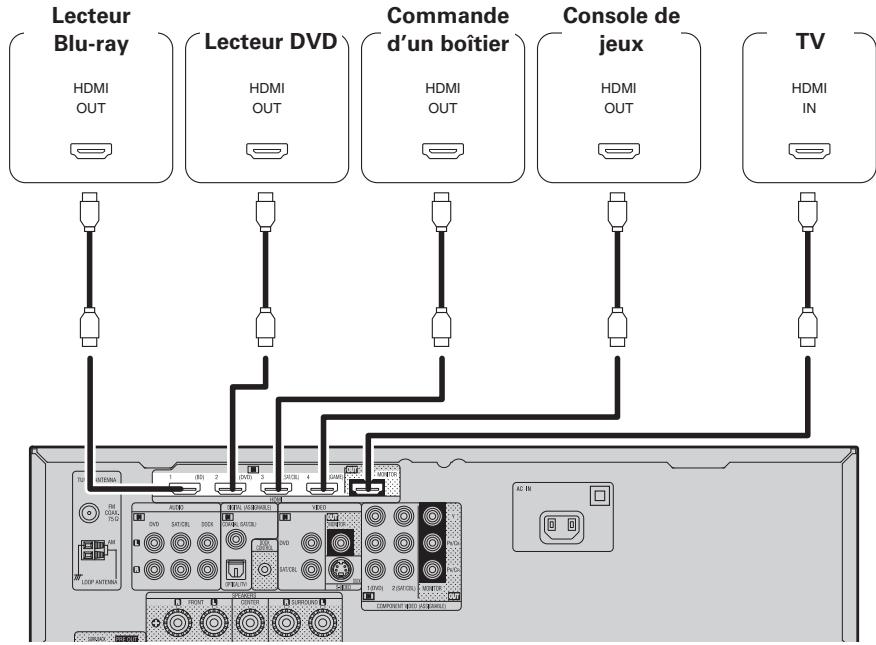

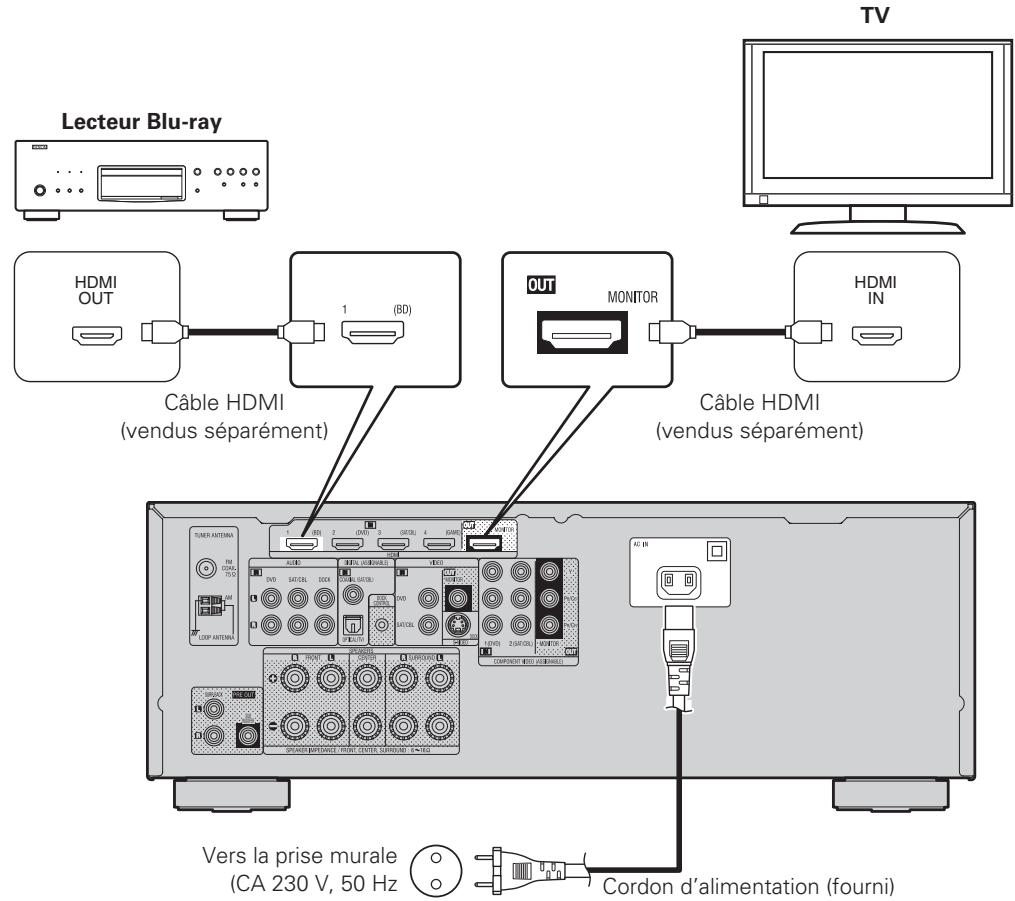

Version basique Utilisez uniquement un câble HDMI (Interface multimédia haute définition) portant le logo HDMI (produit HDMI authentique). L’utilisation d’un câble ne portant pas le logo HDMI (produit HDMI non authentique) peut altérer la lecture. Pour une sortie en mode Deep Color ou 1080p, etc., nous vous conseillons d’utiliser un “câble HDMI haut débit” ou un “câble HDMI haut débit avec Ethernet”, pour une meilleure qualité de lecture. Version simplifiée Connexion Lecteur Blu-ray Câble audio (vendus séparément) HDMI OUT HDMI

Version avancée Câble HDMI (vendus séparément) Câble HDMI (vendus séparément)

Subwoofer avec amplificateur intégré

Câbles d’enceinte (vendus séparément) Cordon d’alimentation (fourni) REMARQUE

• Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions.
• Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit. Cette “Version simplifiée” décrit les méthodes d’installation, de connexion et de configuration pour les enceintes 5.1 canaux. Pour l’installation et la connexion d’enceintes autres que les enceintes 5.1 canaux, voir page 27. 2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:5

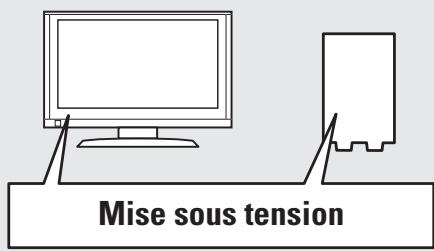

Allumez la TV et le subwoofer.

4 Configuration des enceintes Réglage des graves (Bass Setting) l’entrée de cet appareil 2 Sélectionnez en guise d’entrée TV. sur POWER ON pour mettre 3 Appuyez l’appareil sous tension. Le témoin d’alimentation clignote en vert et l’appareil est sous tension.

Des réglages doivent être effectués dans les 5 rubriques suivantes : Configuration des enceintes (Speaker Config.) Mise sous tension

(Distance) Permet de sélectionner la configuration et la taille des enceintes (Capacité de reproduction des basses). Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE. Permet de régler la distance entre la position d’écoute et les enceintes. Avant d’effectuer les réglages, mesurez la distance entre la position d’écoute et les différentes enceintes.

Niveau ddes canaux (Channel Level) Permet de définir le niveau de chaque enceinte pour que la tonalité d’essai soit identique en sortie sur chaque enceinte.

Fréquence croisée i é (Crossover Freq.) Permet de définir la fréquence maximale du signal grave reproduit par chaque canal vers le subwoofer. Permet de régler la fréquence croisée en fonction de la capacité de reproduction des graves de l’enceinte utilisée. Mise sous tension Fonctionnement du menu 1 Appuyez sur MENU. Le menu apparaît sur l’affichage de cet appareil. Mise sous tension Speaker Setup 2 Appuyez sur ENTER. ui pour sélectionner le menu à régler ou à utiliser, 3 Utilisez puis appuyez sur ENTER. o p pour sélectionner un réglage détaillé, puis appuyez 4 Utilisez sur ENTER.

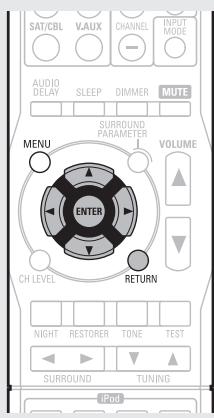

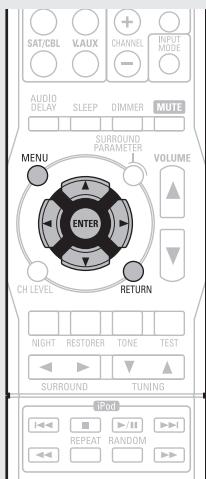

• Pour revenir à l’élément précédent, appuyez sur RETURN.
• Pour quitter le menu, appuyez sur MENU alors qu’il est à affiché à l’écran. L’appareil retourne à l’affichage normal.

Appuyez sur MENU. Le menu apparaît sur l’affichage de cet appareil. Les réglages par défaut sont soulignés. ui pour sélectionner une enceinte, puis 4 Utilisez utilisez o p pour sélectionner un réglage détaillé. Speaker Setup

Utilisez ui pour sélectionner “Speaker Setup”, puis appuyez sur ENTER. Speaker Config. ui pour sélectionner “Speaker Config.”, 3 Utilisez puis appuyez sur ENTER. Front Définir le type d’enceinte avant (grande ou petite).

• Large : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les basses fréquences.
• Small : Réglage à utiliser pour une petite enceinte limitée dans les basses fréquences.
• Lorsque “SW” est réglé sur “No”, “Front” est automatiquement réglé sur “Large”.
• Quand “Front” est réglé sur “Small”, les paramètres “Center”, “Surround“ et “S.B(Pre)” ne peuvent pas être réglés sur “Large”. Front :•Large– REMARQUE N’utilisez pas la forme extérieure de l’enceinte pour déterminer s’il s’agit d’une enceinte “Large” ou “Small”. Utilisez en revanche les fréquences réglées dans “Crossover Frequency” (vpage 9) comme référence pour déterminer la capacité de reproduction des graves. Définir la présence et la taille (type) de l’enceinte centrale.
• Large : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les basses fréquences.
• Small : Réglage à utiliser pour pour une petite enceinte limitée dans les basses fréquences.
• None : Réglage à utiliser lorsqu’aucune enceinte centrale n’est connectée.

• Large : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les basses fréquences.
• Small : Réglage à utiliser pour une petite enceinte limitée dans les basses fréquences.
• None : Réglage à utiliser quand les enceintes arrière surround ne sont pas connectées. Même quand le réglage “S.B(Pre)” est différent de “None”, selon la source de lecture, l’enceinte surround arrière peut ne pas émettre de son. Dans ce cas, veuillez sélectionner un autre réglage que “OFF” pour le paramètre“Surround Parameter” – “SB CH OUT” (vpage 37). SW (Subwoofer) Définir la présence d’un subwoofer.
• Yes : Réglage à utiliser lorsque le système comprend un subwoofer.
• No : Réglage à sélectionner lorsqu’aucun subwoofer n’est connecté. Lorsque “Front” est réglé sur automatiquement réglé sur “Yes”. “Small”, “SW” est 5 Appuyez sur ENTER pour valider le réglage. Version avancée Center S.B(Pre) Définir la présence, la taille et le nombre d’enceintes (Surround arrière) arrière surround. Version basique Les éléments à régler sont indiqués ci-dessous. Version simplifiée Configuration des enceintes “Large” n’est pas affiché quand “Front” est réglé sur “Small”. Speaker Config. Surround Définir la présence et la taille des enceintes surround.

• Large : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les basses fréquences.
• Small : Réglage à utiliser pour une petite enceinte limitée dans les basses fréquences.
• None : Réglage à utiliser quand les enceintes surround ne sont pas connectées. Informations

• Si “Surround” est réglé sur “Large”, vous pouvez régler “S.B(Pre)” sur “Large”.
• Lorsque “Surround” est réglé sur “None”, les paramètres “S.B(Pre)” sont automatiquement réglés sur “None”. Boutons de contrôle de la télécommande 2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:7 Déplacement du curseur (en haut/en bas/à gauche/à droite) Confirmation du réglage Retour au menu précédent

Utilisez ui pour sélectionner “Bass Setting”, puis appuyez sur ENTER. Les réglages par défaut sont soulignés. Distance (Distance) ui pour sélectionner Utilisez ui pour sélectionner Utilisez ui pour sélectionner une 3 Utilisez 1 “Distance”, “Mode”, puis utilisez o p pour puis appuyez sur ENTER. 3 enceinte, puis utilisez o p pour sélectionner un réglage détaillé. sélectionner la distance. Distance Bass Setting Mode :• Mode LFE

Les réglages par défaut sont soulignés.

• 120Hz– Utilisez o p pour sélectionner la fréquence. LFE Réglez la gamme d’émission du signal LFE.

Permet de sélectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer.

• LFE : Le signal de gamme des graves du canal réglé sur la taille d’enceinte “Small” est ajouté à la sortie de signal LFE du subwoofer.
• LFE+Main : Le signal de gamme basse de tous les canaux est ajouté à la sortie de signal LFE du subwoofer. Meters

:• 0.1m– Utilisez o p pour changer de pas (distance variable minimale). 0.1m : Pour effectuer des changements par pas de 0,1 mètre. 0.01m : Pour effectuer des changements par pas de 0,01 mètre.

• L’élément “Mode” peut être réglé lorsque “Speaker Config.” – “SW” (vpage 7) est réglé sur “Yes”.
• Écoutez de la musique ou un film puis sélectionnez le mode produisant les graves les plus puissants.
• Sélectionnez “LFE+Main” si vous voulez que les signaux des graves soient toujours reproduits par le subwoofer. FL / FR / C / SW / SL / SR / SBLz / SBRz Sélectionnez l´enceinte. zLorsque “Speaker Config.” – “S.B(Pre)” (vpage 7) est réglé sur “None”, “SBL” et “SBR” ne sont pas affichés.
• 0.00m – 18.00m : Réglez la distance.
• Les enceintes que vous pouvez sélectionner diffèrent selon les réglages établis dans “Speaker Config.” (vpage 7).
• Réglages par défaut : FL / FR / C / SW : 3.6 m SL / SR / SBL / SBR : 3.0 m
• Réglez la différence de distance entre enceintes à moins de 6.0 m. REMARQUE Les enceintes réglées sur “None” dans les réglages “Speaker Config.” (vpage 7) ne sont pas affichées. sur ENTER pour valider le 4 Appuyez réglage. REMARQUE Si les options “Front” et “Center” de “Speaker Config.” sont réglées sur “Large” et que “Mode” est réglé sur “LFE”, il se peut que les subwoofers n’émettent aucun son, suivant le signal d’entrée ou le mode surround sélectionné. Distance sur ENTER pour valider le 4 Appuyez réglage. Bass Setting

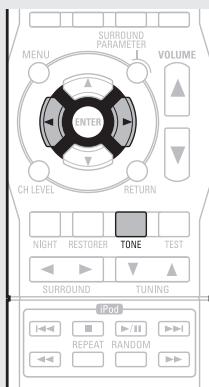

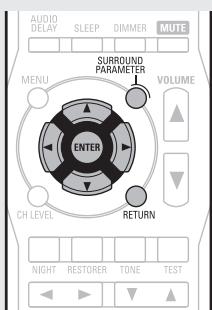

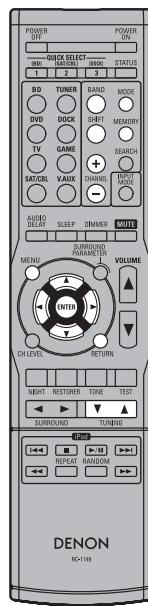

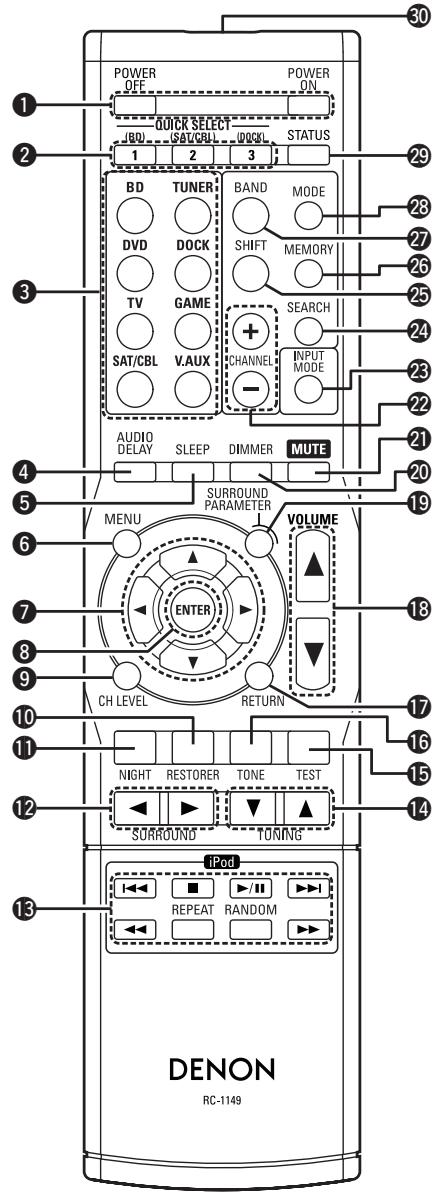

Boutons de contrôle de la télécommande 2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:8 Déplacement du curseur (en haut/en bas/à gauche/à droite) Confirmation du réglage Retour au menu précédent 2010/06/17 20:05:28 FRANCAIS Niveau des canaux (Channel Level) ui pour sélectionner 1 Utilisez “Channel Level”, puis appuyez sur Channel Level Les paramètres “Channel Level” sont rétablis à ceux par défaut.

• Yes : Réinitialisez aux valeurs par défaut.
• No : Ne réinitialisez pas aux valeurs par défaut. Default Fréquence croisée (Crossover Freq.)

sur ENTER pour valider le 4 Appuyez réglage. Utilisez ui pour sélectionner “Crossover Freq.”, puis appuyez sur ENTER. Crossover Freq. Test Tone Start Test Tone Start Sortie des tonalités d’essai. le volume sonore de chaque enceinte de façon à égaliser les volumes. FL / C / FR / SR / SBRz / SBLz / SL / SW Sélectionnez l’enceinte. z Lorsque “Speaker Config.” – “S.B(Pre)” (vpage 7) est réglé sur “None”, “SBL” et “SBR” ne sont pas affichés.

• –12.0dB – +12.0dB (0.0dB) : Ajustez le volume. Channel Level n Émission d’un signal d’essai commandée directement depuis la télécommande Ceci est possible lorsque le mode surround est Dolby Pro Logic g, Dolby Pro Logic gx ou DTS NEO:6. q Appuyez sur TEST. Le signal d’essai est émis à partir du canal “L” des enceintes avant. w Utilisez o p pour ajuster le volume sonore de chaque enceinte de façon à égaliser les volumes. e Utilisez u i pour sélectionner l’enceinte suivante pour l’émission du signal d’essai. r Après avoir effectué le réglage voulu, appuyez de nouveau sur TEST.

Utilisez ui pour sélectionner une enceinte, puis utilisez o p pour sélectionner la fréquence. Front / Center / Surround / S.Back Permet de spécifier la fréquence croisée de chaque enceinte.

• 40Hz / 60Hz / 80Hz / 90Hz / 100Hz / 110Hz / 120Hz / 150Hz / 200Hz / 250Hz : Permet de régler la fréquence croisée. sur ENTER pour valider le 3 Appuyez réglage. Crossover Freq. 4 Appuyez sur MENU. Informations

• Si vous appuyez sur o pendant que le volume du subwoofer est réglé sur “–12 dB”, le réglage du “SW” passe sur “OFF”.
• Quand l’option “Channel Level” est ajustée, les valeurs ajustées sont définies pour tous les modes surround. Pour ajuster le niveau des canaux séparément pour chaque mode surround différent, procédez comme expliqué page 29.

• Le paramètre “Crossover Freq.” peut être réglé lorsque le réglage du paramètre “Bass Setting” – “Mode” (vpage 8) est “LFE+Main” ou lorsque l’une des enceintes est réglée sur “Small”.
• Réglez toujours la fréquence croisée sur “80Hz”. Cependant, lorsque vous utilisez des enceintes de petite taille, nous vous recommandons de régler la fréquence croisée à une fréquence plus élevée.
• Le son situé sous la fréquence de croisement est coupé de la sortie audio pour les enceintes réglées sur “Small”. Le son de basse coupé est émis par le subwoofer ou par les enceintes avant.
• Le réglage “Mode” (vpage 8) détermine quelles enceintes vont pouvoir être réglées.
• Quand “LFE” est sélectionné, les enceintes réglées sur “Small” pour “Speaker Config.” peuvent être réglées. Si les enceintes sont réglées sur “Large”, “– Full –” s’affiche et le réglage ne peut pas être effectué.
• Quand “LFE+Main” est sélectionné, ce réglage peut être effectué quelle que soit l’enceinte. L’appareil retourne à l’affichage normal. REMARQUE
• Les enceintes réglées sur “None” dans les réglages “Speaker Config.” (vpage 7) ne sont pas affichées.
• Lorsqu’une prise de casque d’écoute est insérée dans la prise PHONES de cet appareil, “Channel Level” ne s’affiche pas. Boutons de contrôle de la télécommande 2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:9 Déplacement du curseur (en haut/en bas/à gauche/à droite) Version avancée

ui pour sélectionner une 3 Utilisez enceinte, puis utilisez o p pour ajuster Appuyez sur ENTER. Front Appuyez sur RETURN. Les réglages par défaut sont soulignés. Version basique ENTER. Les réglages par défaut sont soulignés. Version simplifiée Configuration des enceintes Confirmation du réglage Retour au menu précédent

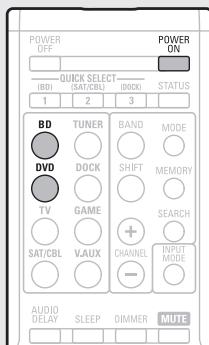

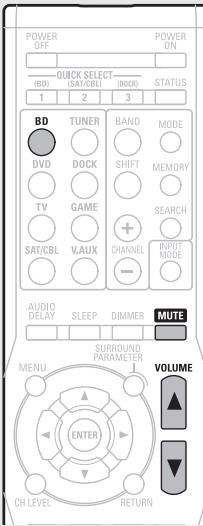

Appuyez sur BD pour commuter une source d’entrée pour un lecteur utilisé pour la lecture.

Mettre l’appareil en veille Appuyez sur POWER OFF. GTémoin d’alimentation en mode veilleH

• Veille normale : Arrêt la lecture du 2 Commencez composant connecté à cet appareil. Effectuez les réglages nécessaires sur le lecteur (langue, sous-titres, etc.). 3 Réglez le volume sonore. VOL d ···················· Augmentation du volume VOL f ························· Diminution du volume MUTE ································· Mise en sourdine 4 Paramétrez le mode d’écoute. Paramétrez le mode d’écoute selon le programme lu (cinéma, musique, etc.) ou selon vos goûts personnels (vpage 23 “Sélection d’un mode d’écoute (Mode surround)”). Vous pouvez également mettre l’appareil en veille en appuyant directement sur ON/STANDBY sur l’appareil. REMARQUE En mode veille, l’appareil consomme un peu de courant. Pour couper complètement le courant, débranchez le cordon d’alimentation de la prise murale.

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:10 2010/06/17 20:05:29 FRANCAIS Version basique Dans ce chapitre, nous expliquons les connexions et les méthodes fondamentales d’utilisation de cet appareil. Version basique F Connexions vpage 12 F Lecture (Version basique) vpage 17 F Sélection d’un mode d’écoute (Mode surround) vpage 23 Version avancée n Reportez-vous aux pages indiquées ci-dessous pour savoir comment connecter les appareils externes et lire les différents supports. Audio et Vidéo Connexion Lecture vpage 12, 13

Lecteur Blu-ray vpage 12, 14 vpage 17 Lecteur DVD vpage 12, 14 vpage 17 Boîtier décodeur (Tuner satellite ou TV par câble) vpage 12, 14

Console de jeux vpage 12

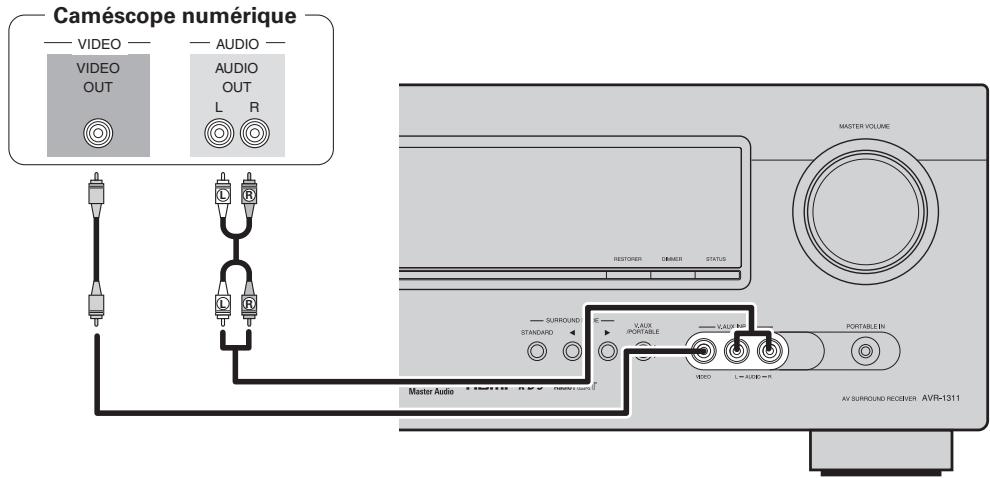

Caméscope numérique vpage 15

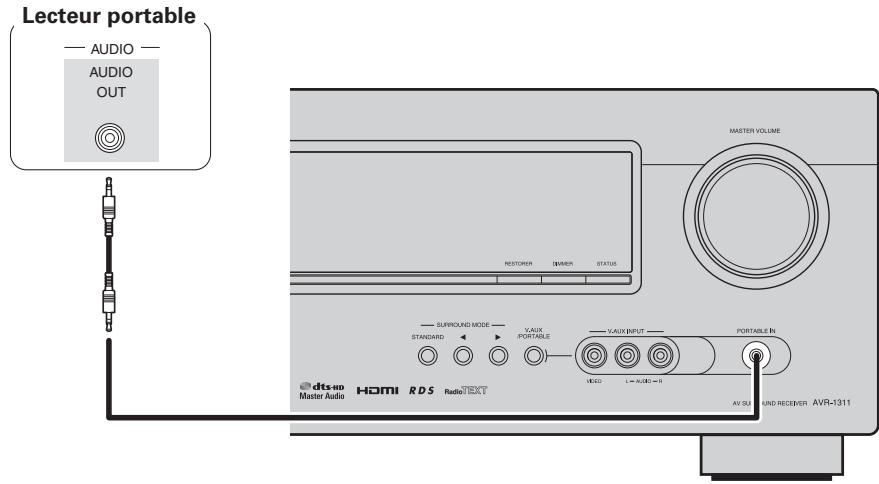

Dock de contrôle pour iPod vpage 16 vpage 18 Lecteur portable vpage 15 vpage 17 Radio Connexion vpage 16 Informations

Audio Version simplifiée Basic version Lecture vpage 20 Pour en savoir plus sur la connexion des enceintes, voir page 4.

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:11 2010/06/17 20:05:29 FRANCAIS Connexions Information importante

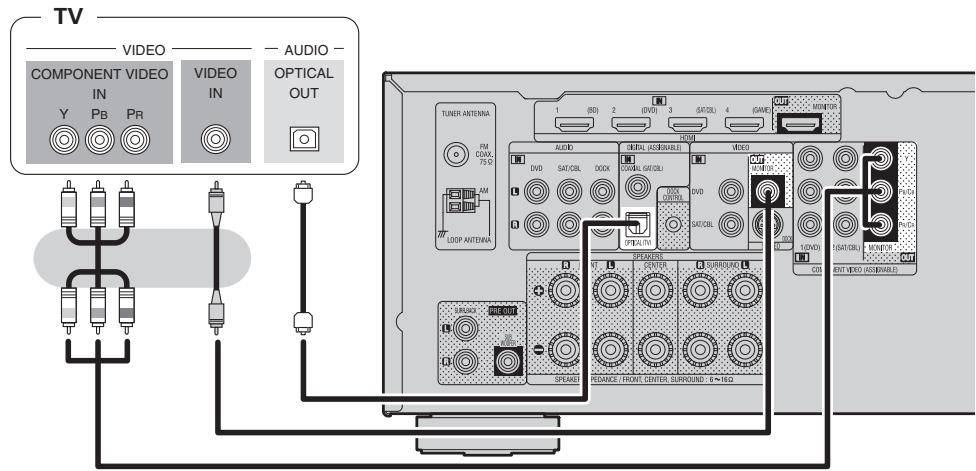

• Raccordez cet appareil comme indiqué avant de l’utiliser. Effectuez les raccordements en fonction du type d’appareil à raccorder.
• Certains réglages peuvent être nécessaires sur cet appareil en fonction de la méthode de connexion. Référez-vous à chaque connexion pour plus de détails.
• Sélectionnez les câbles (vendus séparément) en fonction des composants à connecter. REMARQUE
• Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions.
• Lorsque vous effectuez les connexions, reportez-vous également au mode d’emploi des autres composants que vous souhaitez connecter.
• Veillez à connecter correctement les canaux, gauche avec gauche et droit avec droit.
• Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit. Câbles utilisés pour les connexions Câbles audio et vidéo (vendus séparément) Câble HDMI
• Cette interface permet de transférer les signaux vidéo numériques et les signaux audio numériques avec un seul câble HDMI. Lecteur Blu-ray Lecteur DVD HDMI OUT HDMI OUT Commande d’un boîtier HDMI OUT Console de jeux

Connexion d’un matériel compatible HDMI Vous pouvez brancher à l’appareil jusqu’à 5 autres appareils compatibles HDMI. Fonction HDMI

• Deep Color (vpage 50)
• x.v.Color, sYCC601 color, Adobe RGB color, Adobe YCC601color (vpage 50, 51)
• Format audio numérique haute définition Système de protection des droits d’auteur Pour reproduire les signaux audio et vidéo numériques comme les signaux BD vidéo ou DVD vidéo via la connexion HDMI, cet appareil et le téléviseur doivent tous les deux prendre en charge le système de protection des droits d’auteur, appelé HDCP (High-bandwidth Digital Content Protection System, système de protection des contenus numériques en haute définition). Le système HDCP est une technologie de protection comprenant le chiffrement de données et l’authentification de l’appareil AV connecté. Cet appareil prend en charge le système HDCP.
• Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas reproduits correctement. Lisez le manuel de l’utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus. À propos des câbles HDMI Si vous devez connecter un appareil prenant en charge le transfert de signal Deep Color, utilisez un “câble compatible haut débit HDMI” ou un “câble haut débit HDMI avec Ethernet”. À propos de la fonction 3D Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI 1.4a. Pour que la lecture des programmes vidéo 3D soit possible, il faut en plus de cet appareil un lecteur et une TV qui prennent en charge la fonction 3D de la norme HDMI 1.4a.

• Quand cet appareil est connecté à d’autres appareils avec les câbles HDMI, branchez aussi cet appareil et le téléviseur avec un câble HDMI.
• Pour brancher un appareil qui prend en charge la transmission Deep Color, veuillez utiliser un “câble HDMI haut débit” ou un “câble HDMI haut débit avec Ethernet”.
• Les signaux vidéo ne sont pas émis si les signaux vidéo d’entrée ne correspondent pas à la résolution du moniteur. Dans ce cas, changez la résolution du lecteur Blu-ray / lecteur DVD afin qu’elle soit compatible avec le moniteur.
• Lorsque cet appareil et le moniteur sont connectés à l’aide d’un câble HDMI, si le moniteur n’est pas compatible avec la reproduction de signaux audio HDMI, seuls les signaux vidéo seront reproduits par le moniteur. REMARQUE
• Le signal audio de la prise de sortie HDMI (échantillon de fréquence, nombre de canaux, etc.) peut être limité par les spécifications audio HDMI de l’appareil connecté en fonction des entrées autorisées.
• La borne HDMI MONITOR OUT transmet uniquement un signal HDMI.

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:12 2010/06/17 20:05:29 FRANCAIS Connexion à un appareil équipé d’une prise DVI-D Si vous utilisez un câble de conversion HDMI/DVI (vendu séparément), les signaux vidéo HDMI sont convertis en signaux DVI permettant la connexion à un appareil équipé d’une prise DVI-D. Connexion d’un téléviseur

• Sélectionnez la prise à utiliser et branchez l’appareil.
• Pour les instructions sur les connexions HDMI, voir “Connexion d’un matériel compatible HDMI” (vpage 12). REMARQUE n Réglages associés aux connexions HDMI Effectuez les réglages nécessaires. Pour plus de détails, voir les pages de référence respectives. Autre configuration (Other Setup) (vpage 36) Effectuez les réglages pour la sortie audio HDMI.
• Audio Out Pour écouter le flux audio de la TV avec cet appareil, utilisez la connexion optique numérique. REMARQUE
• Si vous prévoyez d’utiliser la borne d’entrée VIDEO et la borne d’entrée S-VIDEO, raccordez sans faute la borne de sortie MONITOR de l’appareil à la borne d’entrée VIDEO du téléviseur à l’aide d’un câble vidéo.
• Si vous prévoyez d’utiliser les bornes d’entrée COMPONENT VIDEO, raccordez sans faute les bornes de sortie COMPONENT MONITOR de l’appareil aux bornes d’entrée COMPONENT VIDEO du téléviseur à l’aide d’un câble vidéo composantes. Câbles utilisés pour les connexions Câble vidéo (vendus séparément) Câble vidéo (Jaune) REMARQUE Les seuls signaux audio émis par les bornes HDMI sont les signaux d’entrée HDMI. Version basique

• Aucun son n’est transmis en cas de connexion avec un appareil équipé d’une prise DVI-D. Effectuez des connexions audio séparées.
• Les signaux ne peuvent être transmis aux appareils DVI-D qui ne prennent pas en charge l’HDCP.
• Selon la combinaison des appareils, les signaux vidéo peuvent ne pas être transmis. Version simplifiée Connexion d’un matériel compatible HDMI (Vert) Câble vidéo composante (Bleu) Version avancée (Rouge) Câble audio (vendus séparément) Câble optique "6%*0 7*%&0 $0.10/&/57*%&0

015*$"065 Informations Effectuez les réglages nécessaires Effectuez ce réglage pour changer la borne d’entrée numérique ou la borne d’entrée vidéo composante à laquelle la source d’entrée est affectée. “Input Assign” (vpage 33)

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:13 2010/06/17 20:05:30 FRANCAIS Connexion d’un lecteur Blu-ray Disc / lecteur DVD

• Vous pouvez apprécier pleinement l’image et le son d’un Blu-ray Disc ou d’un DVD.
• Sélectionnez la prise à utiliser et branchez l’appareil.
• Pour les instructions sur les connexions HDMI, voir “Connexion d’un matériel compatible HDMI” (vpage 12). REMARQUE Connexion d’un décodeur (Tuner satellite ou TV par câble)
• Vous allez pouvoir regarder la télévision par satellite ou par câble.
• Sélectionnez la prise à utiliser et branchez l’appareil.
• Pour les instructions sur les connexions HDMI, voir “Connexion d’un matériel compatible HDMI” (vpage 12). REMARQUE

• Si vous prévoyez d’utiliser la borne d’entrée DVD VIDEO, raccordez sans faute la borne de sortie MONITOR de l’appareil à la borne d’entrée VIDEO du téléviseur à l’aide d’un câble vidéo.
• Si vous prévoyez d’utiliser les bornes d’entrée DVD COMPONENT VIDEO, raccordez sans faute les bornes de sortie COMPONENT MONITOR de l’appareil aux bornes d’entrée COMPONENT VIDEO du téléviseur à l’aide d’un câble vidéo composantes.

• Si vous prévoyez d’utiliser la borne d’entrée SAT/CBL VIDEO, raccordez sans faute la borne de sortie MONITOR de l’appareil à la borne d’entrée VIDEO du téléviseur à l’aide d’un câble vidéo.
• Si vous prévoyez d’utiliser les bornes d’entrée SAT/CBL COMPONENT VIDEO, raccordez sans faute les bornes de sortie COMPONENT MONITOR de l’appareil aux bornes d’entrée COMPONENT VIDEO du téléviseur à l’aide d’un câble vidéo composantes. Câbles utilisés pour les connexions Câbles utilisés pour les connexions Câble vidéo (vendus séparément) Câble vidéo (Jaune) Câble vidéo composante (Bleu) Câble vidéo (vendus séparément) Câble vidéo (Jaune) Câble vidéo composante (Bleu) (Vert) (Vert) (Rouge) (Rouge) Câble audio (vendus séparément) Câble audio (Blanc)

Câble audio (vendus séparément)

Lecteur Blu-ray / Lecteur DVD "6%*0 7*%&0 $0.10/&/57*%&0

Câble audio Câble numérique coaxial

Effectuez les réglages nécessaires Effectuez ce réglage pour changer la borne d’entrée numérique ou la borne d’entrée vidéo composante à laquelle la source d’entrée est affectée. “Input Assign” (vpage 33) Pour la lecture de formats audio HD (Dolby TrueHD, DTS-HD, Dolby Digital Plus et DTS Express), utilisez une connexion par HDMI (vpage 12 “Connexion d’un matériel compatible HDMI”).

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:14 Effectuez les réglages nécessaires Effectuez ce réglage pour changer la borne d’entrée numérique ou la borne d’entrée vidéo composante à laquelle la source d’entrée est affectée. “Input Assign” (vpage 33) 2010/06/17 20:05:30 FRANCAIS Câbles utilisés pour les connexions Câble avec fiche mini (Jaune) Version basique Câble audio (vendus séparément) Câble audio Câbles utilisés pour les connexions Câble audio (vendus séparément) Câble vidéo (vendus séparément) Câble vidéo Connexion d’un lecteur portable Si vous connectez un lecteur portable via la prise PORTABLE IN de l’appareil, il est possible de lire la musique provenant du lecteur portable. Lecteur portable (Blanc)

Version simplifiée Connexion d’un caméscope numérique

• Vous allez pouvoir apprécier pleinement l’image et le son d’un caméscope numérique.
• Pour les instructions sur les connexions HDMI, voir “Connexion d’un matériel compatible HDMI” (vpage 12). Effectuez les réglages nécessaires Effectuez ce réglage pour changer la borne d’entrée numérique ou la borne d’entrée vidéo composante à laquelle la source d’entrée est affectée. “Input Assign” (vpage 33) Informations

• Vous pouvez jouer en connectant une console de jeu via la borne d’entrée V.AUX. Dans ce cas, réglez la source d’entrée sur “V.AUX”.

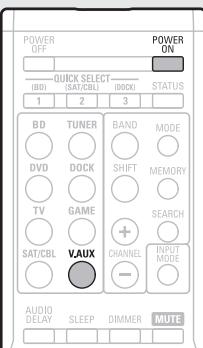

• Si vous connectez un lecteur portable via la prise PORTABLE IN sur le panneau avant, la lecture à partir du lecteur portable est prioritaire.

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:15 2010/06/17 20:05:30 FRANCAIS Connexion d’un dock de contrôle pour iPod

• Connectez le dock de contrôle pour iPod à l’appareil pour regarder et écouter confortablement des vidéos et de la musique enregistrées sur un iPod.
• Pour le dock de contrôle pour iPod, utilisez un ASD-11R, ASD-3N, ASD-3W, ASD-51N et ASD-51W de marque DENON (vendu séparément).
• Pour obtenir des instructions quant aux réglages du dock de contrôle pour iPod, reportez-vous à la notice d’utilisation du dock de contrôle pour iPod. Connexion d’une antenne
• Connectez l’antenne FM ou l’antenne cadre AM fournies avec l’appareil pour écouter confortablement vos émissions de radio.
• Après avoir connecté l’antenne et vérifié la réception d’un signal radiodiffusé (vpage 20 “Ecoute d’émissions FM/AM”), utilisez du ruban adhésif pour fixer l’antenne dans la position où le bruit est le plus faible. Direction de la station émettrice Antenne extérieure FM

Antenne cadre AM (fournie)

Dock de contrôle pour iPod Noir Blanc Câble coaxial 75 Ω ASD-51N Antenne intérieure FM (fournie)

Terre n Utilisation de l’antenne cadre AM Antenne fixée au mur Antenne AM extérieure Fixez directement au mur sans monter. n Montage de l’antenne cadre AM

zUtilisez le câble de commande/AV fourni avec le DENON dock de contrôle pour iPod. Effectuez les réglages nécessaires Effectuez ce réglage pour changer la borne d’entrée numérique à laquelle la source d’entrée est attribuée. “Input Assign” (vpage 33)

Passez le support à travers le bas de l’antenne cadre et repliez-le vers l’avant. Insérez la partie saillante dans le trou carré du support. Clou, broquette, etc. Support Trou carré Antenne cadre Partie saillante Antenne posée sans fixation Suivez la procédure ci-dessous pour le montage. REMARQUE

• Ne connectez pas simultanément deux antennes FM.
• Ne débranchez pas l’antenne cadre AM, même si vous utilisez une antenne AM externe.
• Assurez-vous que les bornes des fils de l’antenne cadre AM n’entrent pas en contact avec les parties métalliques du panneau.
• Si le signal comporte des interférences, connectez la borne de masse (GND) pour réduire le bruit.
• Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nous vous recommandons d’installer une antenne extérieure. Renseignez-vous dans le magasin où vous avez acheté l’appareil pour en savoir plus.

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:16 2010/06/17 20:05:31 FRANCAIS n Sélection de la source d’entrée (vpage 17) n Réglage du volume principal (vpage 17) n Coupure temporaire du son (vpage 17) Lecture avec les lecteurs Blu-ray/DVD (vpage 17) Lecture avec un lecteur portable (vpage 17) Lecture du contenu d’un iPod® (vpage 18) Régler les stations radio (vpage 20) Sélection d’un mode d’écoute (Mode surround) (vpage 23) Lecture (Utilisation avancée) (vpage 29) n Quand le réglage “Volume Display” (vpage 35) est “Relative” GGamme réglableH –80.5dB – 18.0dB n Quand le réglage “Volume Display” (vpage 35) est “Absolute” GGamme réglableH 0.0 – 99.0

• La plage de réglage varie en fonction du signal d’entrée et du réglage de niveau du canal. Le fonctionnement peut aussi se faire via l’appareil principal. Dans ce cas, effectuez ce qui suit. Tournez MASTER VOLUME pour régler le volume. Reportez-vous aussi aux instructions de fonctionnement des composants connectés pendant la lecture. Coupure temporaire du son Appuyez sur MUTE. z Pour effectuer l’opération depuis l’appareil principal, utilisez V.AUX/ PORTABLE. q Allumez le subwoofer, le lecteur et la TV. w Sélectionnez l’entrée de cet appareil en guise d’entrée TV. e Chargez le disque dans le lecteur. sur POWER ON pour 2 Appuyez mettre l’appareil sous tension. sur BD ou DVD pour 3 Appuyez commuter une source d’entrée pour un lecteur utilisé pour la lecture. la lecture du composant connecté à cet 4 Commencez appareil. Lecture avec un lecteur portable le lecteur portable à cet 1 Connectez appareil (vpage 15 “Connexion d’un lecteur portable”).

• Le son est réduit au niveau réglé dans “Mute Level” (vpage 35).
• Pour annuler, appuyez à nouveau sur MUTE. La sourdine peut également être annulée en réglant le volume principal. Appuyez sur POWER ON pour 2 mettre l’appareil sous tension. sur V.AUX pour 3 Appuyez basculer la source d’entrée sur Informations La source d’entrée souhaitée peut être sélectionnée directement. 1 Préparez la lecture. La procédure de lecture du contenu d’un lecteur portable est décrite ci-après. Sélection de la source d’entrée Appuyez sur la touche de sélection de la source d’entrée (DVD, BD, TUNER, DOCK, SAT/CBL, GAME, V.AUXz, TV) à lire. Vous trouverez ci-dessous la procédure pour la lecture avec les lecteurs Blu-ray/DVD. Effectuez les réglages nécessaires sur le lecteur (langue, soustitres, etc.). Avant de démarrer la lecture, effectuez les connexions entre les différents composants et les réglages sur le récepteur. REMARQUE Lecture avec les lecteurs Blu-ray/ DVD Version avancée Information importante Utilisez VOL df pour régler le volume. Version basique

Réglage du volume principal Version simplifiée Lecture (Version basique) “V.AUX”. la lecture du composant connecté à cet 4 Commencez appareil.

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:17 2010/06/17 20:05:31 FRANCAIS Lecture du contenu d’un iPod® Vous pourrez lire à la fois les contenus vidéo, photo et audio. Écoute de musique avec un iPod® sur SEARCH pendant 2 secondes ou plus 4 Appuyez pour sélectionner le mode d’affichage. DENON Dock de contrôle pour iPod utilisables sur cet appareil

• ASD-11R/ASD-3N/ASD-3W/ASD-51N/ASD-51W

• Il y a deux modes pour la lecture des contenus enregistrés sur l’iPod.

Mode Navigation Préparez la lecture. q Connectez le dock de contrôle pour iPod DENON à cet appareil (vpage 16 “Connexion d’un dock de contrôle pour iPod”). w Placez l’iPod® dans le dock de contrôle pour iPod DENON. sur POWER ON pour mettre l’appareil 2 Appuyez sous tension. sur DOCK pour commuter la source 3 Appuyez d’entrée sur “DOCK”.

• Si vous avez sélectionné le “mode Navigation” à l’étape 4, l’écran suivant s’affichera sur l’écran d’un téléviseur. Si vous utilisez un ASD-11R, les informations de l’iPod ne s’afficheront pas sur l’écran d’un téléviseur. Elles s’afficheront sur l’appareil. GLorsque vous utilisez un ASD-3N, ASD-3W, ASD-51N et ASD-51WH iPod Music Video Up/Down Select

• En “Mode Navigation”, l’affichage sur l’iPod est comme illustré à droite. REMARQUE
• Si l’écran des connexions ne s’affiche pas, Déconnexion autorisée. l’iPod n’est peut-être pas correctement connecté. Reconnectez-le.
• Pour utiliser un iPod tout en regardant un téléviseur, raccordez les bornes de sortie VIDEO MONITOR de cet appareil aux bornes d’entrée VIDEO du téléviseur à l’aide d’un câble vidéo. Affichage des informations de l’iPod sur l’écran du téléviseur ou sur l’écran de cet appareil.
• Les lettres de l’alphabet anglais, les chiffres et certains symboles sont affichés. Les caractères incompatibles sont remplacés par un “.” (point). Mode Télécommande Affichage des informations de l’iPod sur l’écran de l’iPod.
• “Dock Remote” s’affiche sur l’écran de cet appareil. Mode de lecture Mode Navigation Mode Télécommande Fichier musical Fichiers Fichier photo exécutables Fichier vidéo

Télécommande Touches (Cet appareil) d’activation iPod®

z La vidéo peut ne pas être transmise, en fonction de la combinaison du dock de contrôle pour iPod DENON ASD-11R, ASD-3N, ASD-3W, ASD-51N ou ASD51W DENON dock de contrôle pour iPod et de l’iPod.

Utilisez ui pour sélectionner l’élément, puis appuyez sur ENTER ou p pour sélectionner le fichier à lire.

• Pour lire un format audio comprimé avec une reproduction étendue des graves ou des aigus, nous recommandons la lecture en mode RESTORER (vpage 38). Le réglage par défaut est sur “ON”.
• En Mode Navigation, appuyez sur STATUS pendant la lecture pour vérifier le titre du morceau, le nom de l’artiste et le titre de l’album. REMARQUE
• Appuyez sur POWER OFF et placez cet appareil en mode veille avant de déconnecter l’iPod. Par ailleurs, commutez la source d’entrée sur “DOCK” avant de débrancher l’iPod.
• Certaines fonctions risquent de ne pas fonctionner, suivant le type d’iPod et la version du logiciel.
• Notez que DENON décline toute responsabilité en cas de problème lié aux données d’un iPod en cas d’utilisation de cet appareil conjointement avec un iPod. Visionner des images fixes et des vidéos sur un iPod® en mode navigation Si un iPod équipé d’une fonction vidéo est connecté à un dock de contrôle pour iPod DENON ASD-11R, ASD-3N, ASD-3W, ASD-51N et ASD-51W, les fichiers d’images peuvent être lus en mode Navigation. ui pour sélectionner 1 Utilisez “Videos”, puis appuyez sur ENTER ou p. ui pour sélectionner 2 Utilisez l’élément ou le dossier recherché, puis appuyez sur ENTER ou p. ui pour sélectionner le fichier vidéo, puis 3 Utilisez appuyez sur ENTER ou p. La lecture débute. 6 Appuyez sur ENTER ou p. La lecture débute.

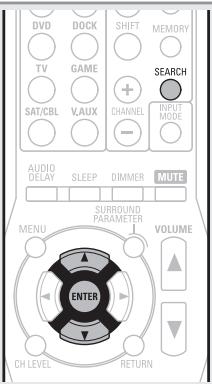

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:18 2010/06/17 20:05:32 FRANCAIS Visionner des images fixes et des vidéos sur un iPod® en mode télécommande Cet appareil peut afficher sur un écran de télévision les photos et autres données enregistrées sur un iPod équipé d’une fonction diaporama ou vidéo. “Dock Remote” s’affiche sur l’écran de cet appareil.

• Selon le modèle d’iPod utilisé, il peut arriver qu’il soit nécessaire de faire fonctionner l’iPod directement.

Appuyez sur ENTER jusqu’à ce que l’image que vous voulez voir s’affiche. Touches de commande MENU uio p ENTER Fonction Menu ampli Utilisation du curseur Valider SEARCH (Maintenir enfoncé) Changement de mode navigation / télécommande RETURN Retour

(Maintenir enfoncé) Recherche manuelle (retour rapide/avance rapide) 1/3

REPEAT RANDOM RESTORER MEMORY Lecture / Pause Recherche auto (cue) Arrêt Lecture répétée Lecture aléatoire RESTORER Mise en mémoirez STATUS Vérification du titre du morceau/du nom de l’artiste/du titre de l’album (en mode Navigation) Version avancée

En regardant l’écran de l’iPod, utilisez ui pour sélectionner “Photos” ou “Vidéos”. Utilisation d’un iPod Version basique

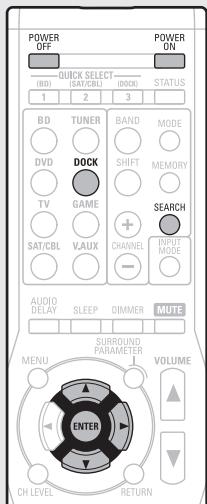

Maintenez SEARCH enfoncé pour régler le mode de télécommande. Version simplifiée Lecture du contenu d’un iPod®

• Lecture répétée (vpage 35 “Repeat”)
• Lecture aléatoire (vpage 35 “Shuffle”) zCette option fonctionne lorsque vous utilisez un ASD-3N, ASD-3W, ASD-51N ou ASD-51W. “Sortie télévision” dans les “Réglages de diaporama” ou “Réglages vidéo” de l’iPod doit être réglé sur “Oui” afin de pouvoir afficher les photos ou vidéos de l’iPod sur le moniteur. Pour plus de détails, voir le mode d’emploi de l’iPod. REMARQUE La vidéo peut ne pas être transmise, en fonction de la combinaison de ASD-11R, ASD-3N, ASD-3W, ASD-51N ou ASD-51W et de l’iPod. Informations

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:19 2010/06/17 20:05:33 FRANCAIS Régler les stations radio Ecoute d’émissions FM/AM sur TUNER pour commuter la source d’entrée sur 1 Appuyez “TUNER”.

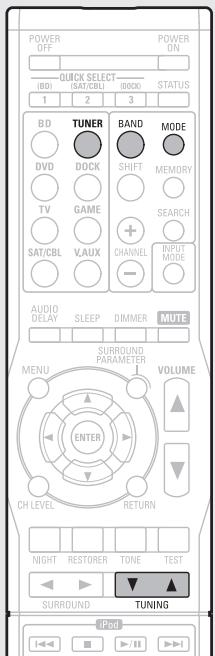

Appuyez sur BAND pour sélectionner “FM” ou “AM”.

Pour écouter une station FM.

Pour écouter une station AM.

3 Accordez souhaitée. station émettrice q Accord automatique (Syntonisation automatique) Appuyez sur MODE pour allumer le témoin “AUTO” sur l’écran, puis utilisez TUNING d ou TUNING f pour sélectionner la station que vous voulez écouter. w Accord manuel (Syntonisation manuelle) Appuyez sur MODE pour éteindre le témoin “AUTO” à l’écran, puis utilisez TUNING d ou TUNING f pour sélectionner la station que vous voulez écouter. n Préréglage des stations radio (Préréglage manuel) Vous pouvez prérégler vos stations radio préférées afin de les retrouver plus facilement. Vous pouvez prérégler jusqu’à 56 stations.

• Les stations peuvent être préréglées automatiquement dans le menu “Auto Preset” (vpage 34). Si vous effectuez la procédure “Auto Preset” après avoir effectué une procédure “Préréglage manuel”, les réglages effectués en mode “Préréglage manuel” seront écrasés. la station émettrice que 1 Accordez vous souhaitez prérégler. 2 Appuyez sur MEMORY. Appuyez sur SHIFT pour 3 sélectionner le bloc mémoire (A à G) dans lequel vous voulez prérégler la chaîne (1 à 8 pour chaque bloc), puis appuyez sur CHANNEL + ou CHANNEL – pour sélectionner le numéro de préréglage. à nouveau sur MEMORY pour terminer le 4 Appuyez réglage.

• Si la station souhaitée ne peut pas être accordée automatiquement, accordez-la manuellement.
• Lorsque vous accordez les stations manuellement, maintenez TUNING d ou TUNING f enfoncé pour changer les fréquences en continu. n Ecoute des stations préréglées sur SHIFT pour 1 Appuyez sélectionner le bloc mémoire (A à G). sur CHANNEL + ou 2 Appuyez CHANNEL – pour sélectionner la chaîne préréglée voulue. n Utilisation du tuner (FM/AM) Touches de commande CHANNEL +, – MENU uio p ENTER RETURN BAND MODE TUNING df SHIFT MEMORY Fonction Sélection de canal préréglé Menu ampli Utilisation du curseur Valider Retour Changement FM/AM Changement de mode de recherche Accord (haut/bas) Sélection d’un bloc canal préréglée Enregistrement de mémoire préréglée

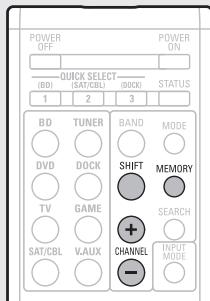

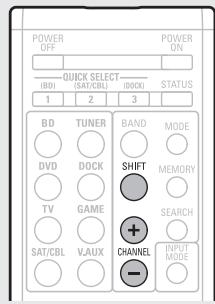

• Pour prérégler d’autres stations, répétez les étapes 1 à 4. Réglages par défaut Bloc mémoire (A – G) et chaîne (1 – 8) A1 – A8 B1 – B8 C1 – C8 D1 – D8 E1 – E8 F1 – F8 G1 – G8 Réglages par défaut 87,5 / 89,1 / 98,1 / 108,0 / 90,1 / 90,1 / 90,1 / 90,1 MHz 522 / 603 / 999 / 1404 / 1611 kHz, 90,1 / 90,1 / 90,1 MHz 90,1 MHz 90,1 MHz 90,1 MHz 90,1 MHz 90,1 MHz

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:20 2010/06/17 20:05:33 FRANCAIS n Recherche PTY RDS (Système de Données Radio) PTY (Type de programme) Le service de radiodiffusion RDS (qui ne fonctionne qu’en bande FM) permet de transmettre des informations supplémentaires, en plus du signal de programme radio classique. PTY identifie le type de programme RDS. Les types de programmes disponibles sont affichés de la façon suivante: REMARQUE n Recherche RDS Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS. sur TUNER pour 1 Appuyez commuter la source d’entrée sur “TUNER”. La recherche de stations émettant en RDS démarre alors automatiquement.

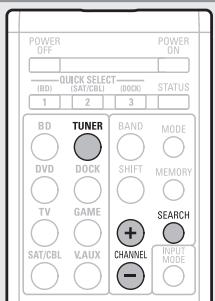

• Si aucune station RDS n’est trouvée, la recherche continue sur les autres bandes reçues.
• Dès qu’une station est découverte, son nom s’affiche à l’écran.
• Si aucune station RDS n’est découverte après avoir balayé toutes les fréquences, le message “NO RDS” s’affiche. SOCIAL RELIGION CULTURE Culture PHONE IN SCIENCE VARIED POP M Science Divers Musique pop TRAVEL LEISURE JAZZ ROCK M Musique rock COUNTRY EASY M Musique pour tous NATION M LIGHT M CLASSICS OTHER M Classique légère Classique Autres musiques AFFAIRS WEATHER Météo FINANCE Finance CHILDREN Programme pour enfants Affaires sociales Religion Entrée de téléphone Voyages Détente Musique jazz Musique country Musique nationale Classiques Musique folk Documentaires OLDIES FOLK M DOCUMENT sur TUNER pour 1 Appuyez commuter la source d’entrée sur “TUNER”. sur SEARCH pour 2 Appuyez sélectionner “PTY SEARCH”. en vérifiant sur 3 Tout l’affichage, appuyez sur ui pour rechercher un type de programme particulier. sur 4 Appuyez CHANNEL –. CHANNEL + ou La recherche PTY automatiquement. démarre alors

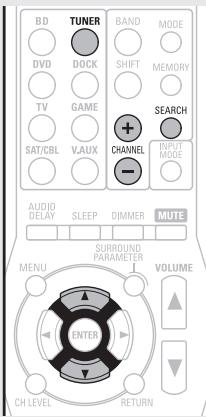

• Si aucune station n’émet le type de programme voulu, la recherche continuera sur toutes les autres bandes reçues.
• Le nom de la station s’affiche à l’écran à la fin de la recherche.
• Si aucune station RDS émettant le programme voulu n’est découverte après avoir balayé toutes les fréquences, le message “NO PROGRAMME” s’affiche. Version avancée sur SEARCH pour 2 Appuyez sélectionner “RDS SEARCH”. sur CHANNEL + ou 3 Appuyez CHANNEL –. INFO SPORT EDUCATE DRAMA Informations Affaires courantes Information Sports Education Drame Version basique Les opérations décrites ci-dessous avec la fonction SEARCH ne fonctionnent pas dans des zones sans couverture RDS. NEWS Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY). Version simplifiée Régler les stations radio Si vous appuyez sur CHANNEL + ou CHANNEL – dans les 5 secondes qui suivent l’instant où le nom de la station émettrice s’affiche, vous pouvez rechercher une autre station. Si vous appuyez sur CHANNEL + ou CHANNEL – dans les 5 secondes qui suivent l’instant où le nom de la station émettrice s’affiche, vous pouvez rechercher une autre station. Informations

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:21 2010/06/17 20:05:33 FRANCAIS Régler les stations radio TP (Programmes de trafic routier) RT (Texte radio) TP identifie les programmes d’infos sur le trafic routier. Ceci vous permet de vous renseigner facilement sur le trafic routier avant de quitter votre domicile. RT permet aux stations RDS d’envoyer des messages qui s’affichent directement à l’écran. “RT” s’affiche à l’écran lorsque des données de texte radio sont reçues. n Recherche TP Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d’infos routières (stations TP). sur TUNER pour 1 Appuyez commuter la source d’entrée sur “TUNER”. sur SEARCH pour 2 Appuyez sélectionner “TP SEARCH”. sur CHANNEL + 3 Appuyez CHANNEL –. La recherche PTY automatiquement. démarre

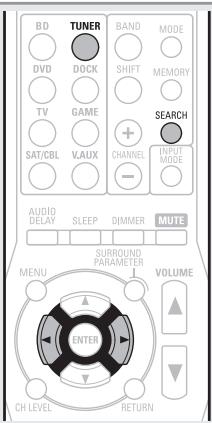

alors Appuyez sur TUNER pour 1 commuter la source d’entrée sur “TUNER”. SEARCH pour 2 Appuyez sélectionner “RT”.

• Pendant la réception d’une station émettant du RDS, les textes transmis seront affichés.
• Pour désactiver l’affichage du message, appuyez sur o p.
• Si aucune donnée de texte n’est transmise, le message “NO TEXT DATA” s’affiche.

• Si aucune station n’émet le type de programme voulu, la recherche continuera sur toutes les autres bandes reçues.
• Le nom de la station s’affiche à l’écran à la fin de la recherche.
• Si aucune station RDS émettant le programme voulu n’est découverte après avoir balayé toutes les fréquences, le message “NO PROGRAMME” s’affiche. Si vous appuyez sur CHANNEL + ou CHANNEL – dans les 5 secondes qui suivent l’instant où le nom de la station émettrice s’affiche, vous pouvez rechercher une autre station.

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:22 2010/06/17 20:05:34 FRANCAIS Cet appareil peut lire les signaux audio d’entrée en mode surround multi-canaux ou en mode stéréo. Sélectionnez un mode d’écoute qui convienne au programme lu (cinéma, musique, etc.) ou à vos goûts personnels. Mode d’écoute Signal audio d’entrée Lecture Lecture stéréo en multi-canaux (vpage 25) Ce mode permet de profiter d’un son stéréo en provenance de toutes les enceintes. Surround Lecture virtuelle (vpage 25) Ce mode permet de profiter d’effets surround en n’utilisant que les enceintes avant ou un casque audio. Stéréo Lecture stéréo (vpage 25)

• Si des signaux multicanaux sont reçus en entrée, ils sont mixés en flux audio 2 canaux et sont lus.
• Les signaux du subwoofer sont également envoyés en sortie. Lecture directe (vpage 25) Le flux audio enregistré dans la source est lu tel quel.
• Il n’y a pas de création de signaux surround arrière.
• Dans ce mode, les options suivantes ne sont pas réglables.
• RESTORER (vpage 38) 2 canaux Multicanal 2 canaux Multicanal 2 canaux Multicanal 2 canaux Stéréo Multicanal Surround PLg (ou PLgx)z MULTI CH STEREOz DTS NEO:6z z L’affichage varie en fonction du format audio ou du nombre de canaux des signaux d’entrée. DIRECT VIRTUALz 2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:23 STEREO Sélectionnez le mode surround tout en regardant ce qui s’affiche sur cet appareil. GOpérations directement depuis l’appareilH Appuyez sur STANDARD pour sélectionner le décodeur surround chargé de lire le flux audio multicanal.
• Le décodeur sélectionné dépend des réglages de “Speaker Config.” (vpage 7). DOLBY PLgx z Ce mode est réservé à la lecture surround sur 7.1 canaux avec les enceintes arrière surround.
• Le message “PLgx Cinema”, “PLgx Music” ou “PLgx Game” s’affiche. DOLBY PLg Ce mode est réservé à la lecture surround 5.1 canaux. Sélectionnez ce mode si vous ne souhaitez pas utiliser une enceinte surround arrière.
• Le message “PLg Cinema”, “PLg Music”, “PLg Game” ou “Pro Logic” s’affiche. DTS NEO:6 Ce mode est réservé à la lecture surround sur 7.1 ou 5.1 canaux avec les enceintes arrière surround.
• Le message “DTS NEO:6 Cinema” ou “DTS NEO:6 Music” s’affiche. Informations

• Certains modes d’écoute ne sont pas sélectionnables, selon le format audio ou le nombre de canaux du signal d’entrée. Pour plus de détails, voir “Types de signaux d’entrée et modes surround correspondants” (vpage 48).
• Ajustez l’effet du champ sonore avec le menu “Surround Parameter” (vpage 36) pour profiter de votre mode sonore favori.
• Vous pouvez utiliser les touches de la télécommande ou de l’appareil pour les opérations. GOpérations avec la télécommandeH Appuyez sur SURROUND 0 ou sur SURROUND 1 pour alterner entre les modes comme indiqué ci-dessous. GOpérations directement depuis l’appareilH Appuyez sur SURROUND MODE 0 ou sur SURROUND MODE 1 pour alterner entre les modes comme indiqué ci-dessous. Appuyez sur SURROUND 0 ou SURROUND 1 pour sélectionner le décodeur surround chargé de lire le flux audio multicanal. Version avancée Surround Multicanal 1 Lecture de la source (vpage 17 – 22). avec la 2 GOpérations télécommandeH Version basique Lecture standard (vpage 23) Surround Lecture standard n Reproduction surround des sources 2 canaux Mode d’écoute Avec entrée de signal 2 canaux :
• Les signaux des canaux surround sont créés et lus avec effet surround. Avec entrée de signal multicanal :
• Le signal surround enregistré dans la source est lu avec effet surround. (Le flux audio est lu avec application des paramètres de taille d’enceintes définis à l’option “Speaker Config.” (vpage 7).)
• Les signaux de canal surround arrière qui ne sont pas enregistrés dans la source peuvent être créés. 2 canaux Version simplifiée Sélection d’un mode d’écoute (Mode surround) zCette option peut être sélectionnée quand “Speaker Config.” – “S.B(Pre)” (vpage 7) n’est pas réglé sur “None”.

Appuyez sur SURROUND PARAMETER puis sur ENTER. Mode:•

Cinema – Utilisez o p pour sélectionner le mode en fonction du contenu à lire, puis appuyez sur ENTER. Cinema Ce mode convient aux films. Music Ce mode convient aux sources audio. Le son est davantage envoyé vers les enceintes avant qu’en mode “Cinema”. Game Ce mode convient aux jeux. Pro Logic Affichage du mode surround en cours de lecture Signal d’entrée DOLBY DIGITAL (autre que 2 canaux) /

DOLBY DIGITAL Plus DOLBY TrueHD DTS (5.1ch) / DTS-ES Discrete 6.1 / DTS-ES Matrix 6.1 / DTS 96/24 z Ce mode convient à la lecture des sources à 2 canaux enregistrées avec Dolby Pro Logic. DTS-HD zCette option peut être sélectionnée quand “Speaker Config.” – “S.B(Pre)” (vpage 7) n’est pas réglé sur “None”. 5 Appuyez sur SURROUND PARAMETER. L’appareil retourne à l’affichage normal. n Reproduction surround des sources multi-canaux (Dolby Digital, DTS, etc.) PCM (multicanal) Mode Surround DOLBY DIGITAL

q Indique un décodeur à utiliser.

• L’affichage “DOLBY D” correspond à un décodeur DOLBY DIGITAL.
• L’affichage “DOLBY DIGITAL +” correspond à un décodeur DOLBY DIGITAL Plus. w Indique un décodeur qui génère une sortie de son provenant des enceintes surround arrière. Pour un signal d’entrée qui peut être reproduit dans chaque mode surround, voir “Modes surround et paramètres surround” (vpage 46). z1 S’affiche lorsque le signal d’entrée est “DTS-ES Matrix 6.1” et que le paramètre “AFDM” (vpage 37) de cet appareil est réglé sur “ON”. z2 S’affiche lorsque le signal d’entrée est “DTS-ES Discrete 6.1”. z3 S’affiche lorsque le signal d’entrée est “DTS 96/24”. 1 Lecture de la source (vpage 17 – 22). avec la télécommandeH 2 GOpérations Appuyez sur SURROUND 0 ou SURROUND 1 pour sélectionner le décodeur surround chargé de lire le flux audio multicanal. Sélectionnez le mode surround tout en regardant ce qui s’affiche sur cet appareil. GOpérations directement depuis l’appareilH Appuyez sur STANDARD pour sélectionner le décodeur surround chargé de lire le flux audio multicanal.
• Le décodeur sélectionné dépend du signal d’entrée et des réglages de “Speaker Config.” (vpage 7).

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:24 2010/06/17 20:05:35 FRANCAIS de la source (vpage 17 1 –Lecture 22). sur SURROUND 0 ou 2 Appuyez SURROUND 1 pour sélectionner stéréo

multi-canaux REMARQUE Il s’agit du mode de lecture en stéréo. La tonalité peut être réglée.

• Le son est émis par les enceintes avant gauche et droite et par le subwoofer.
• Si des signaux multicanaux sont reçus en entrée, ils sont mixés en flux audio 2 canaux et sont lus. de la source (vpage 17 1 Lecture – 22). sur SURROUND 0 ou 2 Appuyez SURROUND 1 pour sélectionner Version basique “MULTI CH STEREO”. La lecture commence. Lecture stéréo Version simplifiée Lecture stéréo en multi-canaux Ce mode permet de profiter d’un son stéréo en provenance de toutes les enceintes. “STEREO”. La lecture stéréo commence. Quand le signal d’entrée est de type Dolby TrueHD, Dolby Digital Plus, DTS-HD ou DTS Express, vous ne pouvez pas sélectionner le mode stéréo en multi-canaux. Lecture directe de la source (vpage 17 1 –Lecture 22). sur SURROUND 0 ou 2 Appuyez SURROUND 1 pour sélectionner de la source (vpage 17 1 Lecture – 22). sur SURROUND 0 ou 2 Appuyez SURROUND 1 pour sélectionner Lecture virtuelle “VIRTUAL”. “DIRECT”. La lecture virtuelle commence. La lecture directe commence. Version avancée Ce mode permet de profiter d’effets surround en n’utilisant que les enceintes avant ou un casque audio. Le flux audio enregistré dans la source est lu tel quel.
• Il n’y a pas de création de signaux surround arrière.
• Dans ce mode, les options suivantes ne sont pas réglables.
• RESTORER (vpage 38) REMARQUE Quand le signal d’entrée est de type Dolby TrueHD, Dolby Digital Plus, DTS-HD ou DTS Express, vous ne pouvez pas sélectionner le mode virtuel. Informations

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:25 2010/06/17 20:05:35 FRANCAIS Advanced version Version avancée Ce chapitre explique les fonctions et les opérations qui vous permettront de tirer le meilleur parti de cet appareil. F Installation/branchement des enceintes (Hors 5.1 canaux) vpage 27 F Lecture (Utilisation avancée) vpage 29 F Comment effectuer des réglages précis vpage 31

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:26 2010/06/17 20:05:35 FRANCAIS Ce chapitre décrit les méthodes d’installation et de connexion des enceintes autres que les enceintes 5.1 canaux. La méthode de réglage des enceintes est la même que celle indiquée au chapitre “Simple version (Simple setup guide)” (vpage 3). Pour les méthodes d’installation, de connexion et de configuration des enceintes 5.1 canaux, voir “Version simplifiée (Guide de configuration abrégé)” (vpage 3). Procédure de réglage des enceintes En cas d’installation 7.1 canaux (Enceinte surround arrière) En cas d’installation 2.1 canaux

Configuration des enceintes (vpage 6) Version simplifiée Installation/branchement des enceintes (Hors 5.1 canaux)

Enceinte avant (G) Enceinte avant (D) Enceinte centrale Subwoofer

SBL SBR Enceinte surround (G) Enceinte surround (D) Enceinte surround arrière (G) Enceinte surround arrière (D) z3 135˚ – 150˚ Version avancée Position d’écoute Installez les enceintes surround à une hauteur de 60 à 90 cm au-dessus du niveau des oreilles. Position d’écoute

• Légèrement orientée vers le bas Enceintes avant GVue de côtéH Informations

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:27 2010/06/17 20:05:35 FRANCAIS Connexion

• Pour la méthode de connexion des enceintes 5.1 canaux, voir page 4.
• Pour la méthode de connexion du téléviseur, voir page 5. Connexion 7.1 canaux (Enceinte surround arrière)
• Un amplificateur de puissance (vendu séparément) est nécessaire pour cette connexion. Connexion 2.1 canaux/2 canaux Amplificateur de puissance

Connexion 2 canaux Pour la lecture sur 2 canaux, débranchez les subwoofers.

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:28 SBR Pour les valeurs d’impédance des enceintes et les branchements des câbles d’enceintes, voir page 4. 2010/06/17 20:05:36 FRANCAIS Lecture (Version basique) (vpage 17) Sélection d’un mode d’écoute (Mode surround) (vpage 23) Réglage du volume des enceintes (vpage 29) Fonction de minuterie sommeil (vpage 30) Fonction de sélection rapide (vpage 30) Différentes fonctions de mémoire (vpage 30) Fonctions pratiques Réglage du volume des enceintes Vous pouvez régler le niveau des canaux en fonction des sources de lecture ou de vos préférences, comme décrit ci-dessous. n Réglage du volume des différentes enceintes 1 Appuyez sur CH LEVEL.

0.0dB – n Réglage du volume d’un groupe d’enceintes (Fonction Fader) Cette fonction vous permet de régler (baisser) le volume sonore sur toutes les enceintes en même temps, à l’avant (enceintes avant/centrale/en hauteur) ou à l’arrière (enceintes surround/arrière surround). 1 Appuyez sur CH LEVEL.

2 Appuyez sur ui pour sélectionner l’enceinte. 3 Appuyez sur o p pour régler le volume.

Version simplifiée Lecture (Utilisation avancée) 0.0dB – 2 Appuyez sur u. Pour passer d’une enceinte à l’autre, appuyez sur les touches.

• Si vous n’appuyez sur aucune touche pendant environ 5 secondes, l’appareil retourne à l’affichage normal. Après l’enregistrement, l’appareil retourne à l’affichage normal.
• Si une prise de casque d’écoute est insérée, vous pouvez régler le niveau du canal du casque. Version avancée

• Dans le cas où un subwoofer est utilisé, le fait d’appuyer sur o quand le volume est à “–12 dB” fait passer le réglage sur “OFF”. Front•:–Rear 3 Utilisez o p pour régler le volume des enceintes. (o : avant, p: arrière)

• Si vous n’appuyez sur aucune touche pendant environ 5 secondes, l’appareil retourne à l’affichage normal. Après l’enregistrement, l’appareil retourne à l’affichage normal.
• La fonction Fader n’affecte pas le subwoofer.
• Le fader peut être réglé jusqu’à ce que le volume de l’enceinte ajustée à la valeur la plus basse soit à –12 dB. Informations

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:29 2010/06/17 20:05:37 FRANCAIS Fonctions pratiques Fonction de minuterie sommeil Fonction de sélection rapide Différentes fonctions de mémoire L’appareil passe automatiquement en veille dès que la durée programmée est écoulée. Cela est commode lors de la lecture d’une source avant d’aller se coucher. Tous les réglages de l’étape 1 peuvent être mémorisés ensemble. En mémorisant fréquemment les réglages utilisés, vous pouvez rapidement y accéder et apprécier un environnement de lecture constant. n Fonction mémoire personnelle plus n Mémorisation des réglages Appuyez sur SLEEP et affichez la durée que vous souhaitez. le réglage souhaité pour les éléments 1 Sélectionnez ci-dessous. Le témoin “SLEEP” s’allume.

• Le temps change à chaque pression sur SLEEP, comme indiqué ci-dessous. OFF

Cette fonction permet de définir le paramétrage (mode d’entrée, mode surround, mode de sortie HDMI, décalage audio, etc.) sélectionné en dernier pour chacune des sources d’entrée. Les paramètres surround, de tonalité et de volume des différentes enceintes sont mémorisés pour chacun des modes surround. n Fonction dernière mémoire Cette fonction mémorise les réglages tels qu’ils étaient juste avant le passage en mode veille. Lorsque l’appareil est remis en marche, les réglages sont restaurés.

Pour annuler la minuterie sommeil Appuyez sur SLEEP pour sélectionner “OFF”. Le témoin “SLEEP” s’éteint.

• Si vous n’appuyez sur aucune touche pendant environ 5 secondes, l’appareil retourne à l’affichage normal. Après l’enregistrement, l’appareil retourne à l’affichage normal.
• Le réglage du minuteur de sommeil s’annule si cet appareil est mis en veille ou éteint. de manière prolongée sur QUICK SELECT 2 Appuyez jusqu’à ce que “Memory” s’affiche. Les paramètres présents seront mémorisés. GRéglages par défaut des sélections rapidesH Source d’entrée Volume QUICK SELECT 1 –40 dB QUICK SELECT 2 SAT/CBL –40 dB QUICK SELECT 3 DOCK –40 dB n Rappel des réglages Appuyez sur QUICK SELECT sur lequel les réglages que vous souhaitez rappeler sont mémorisés. Le témoin l’écran.

s’allume sur Si vous appuyez sur QUICK SELECT directement sur l’appareil, vous obtenez la même fonction qu’avec la télécommande.

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:30 2010/06/17 20:05:37 FRANCAIS Version simplifiée Comment effectuer des réglages précis Plan du menu de l’interface graphique L’utilisation du menu est détaillée page suivante. Éléments de configuration

Input Setup Les options affichées du menu “Input Setup” varient selon la source d’entrée sélectionnée. Option Setup A-1 A-2 A-3 Surround Parameter Tone NIGHT MODE A-4 RESTORER A-5 Audio Delay Speaker Config. 1-2 Bass Setting 1-3 1-4 Distance Channel Level 1-5 Crossover Freq. 2-1 2-2 2-3 Input Assign Auto Preset Preset Skip 2-4 2-5 2-6 2-7 3-1 3-2 Video Select Input Mode Source Level Playback Mode Volume Control Other Setup Description Page Permet de sélectionner la configuration et la taille des enceintes (Capacité de reproduction des basses). Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE. Permet de régler la distance entre la position d’écoute et les enceintes. Permet de définir le niveau de chaque enceinte pour que la tonalité d’essai soit identique en sortie sur chaque enceinte. Permet de définir la fréquence maximale du signal grave reproduit par chaque canal vers le subwoofer. Permet de changer l’attribution du connecteur d’entrée. Utilisez la fonction de préréglage auto pour programmer les chaînes radio. Permet de déterminer les mémoires préréglées que vous ne voulez pas afficher lors de la syntonisation. Permet d’effectuer les réglages vidéo. Permet de régler le mode d’entrée audio et le mode de décodage. Permet d’ajuster le niveau de lecture de l’entrée audio. Permet d’effectuer les réglages pour la lecture sur iPod. Permet de régler le volume. Permet d’effectuer divers autres réglages. Permet de régler les paramètres de son surround. Permet de régler la qualité tonale du son. Réglage optimisé pour l’écoute nocturne. Compression de la gamme dynamique (différence entre les sons forts et faibles). Permet de décompresser les sources compressées et de pousser les basses pour un meilleur son. Permet de compenser la mauvaise synchronisation entre vidéo et audio.

Éléments détaillés 1-1 Version basique Une fois ces éléments réglés, aucun réglage n’est plus nécessaire à moins que l’installation des enceintes ou les enceintes connectées n’aient été modifiées. Numéro

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:31 2010/06/17 20:05:38 FRANCAIS Exemples d’affichage avant Vous trouverez dans ce chapitre une description des exemples classiques d’informations affichées sur la fenêtre d’affichage de l’appareil. Affichage avant Affichage du menu principal Description

q Le chiffre du menu actuellement sélectionné est affiché ici. w L’élément actuellement sélectionné est affiché sur l’écran. Utilisez ui pour atteindre l’élément que vous souhaitez paramétrer.

q Le chiffre du menu actuellement sélectionné est affiché ici. w Utilisez ui pour atteindre l’élément que vous souhaitez paramétrer. e • – s’affiche sur les côtés des éléments dont les réglages peuvent être modifiés. Utilisez o p pour passer au réglage désiré.

Speaker Setup Affichage lors du changement des réglages

r Appuyez sur ENTER. r Appuyez sur ENTER pour régler le mode dans lequel le réglage peut être effectué.

Speaker Config. t Appuyez sur RETURN. t Appuyez sur RETURN pour revenir au menu précédent.

Affichage pendant la réinitialisation Default

q Le chiffre du menu actuellement sélectionné est affiché. w Appuyez sur i pour sélectionner “Default”, puis appuyez sur ENTER pour sélectionner. Appuyez sur ENTER.

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:32 2010/06/17 20:05:38 FRANCAIS Fonctionnement du menu Le menu apparaît sur l’affichage de cet appareil.

• Pour revenir à l’élément précédent, appuyez sur RETURN.
• Pour quitter le menu, appuyez sur MENU alors qu’il est à affiché à l’écran. L’appareil retourne à l’affichage normal. Dans ce chapitre, les sources d’entrée configurables pour chaque élément sont présentées comme suit.

DVD Auto Preset (vpage 34) Preset Skip (vpage 34) Video Select (vpage 34) GAME V.AUX DOCK Input Assign TUNER Les réglages par défaut sont soulignés. Utilisation du menu d’affectation des entrées 1 Utilisez ui pour sélectionner le menu que vous voulez régler. 2 Utilisez o p pour sélectionner la borne d’entrée à affecter. 3 Appuyez sur ENTER pour valider le réglage. REMARQUE Éléments de configuration Détails de la configuration Opt (Optical) Effectuez ce réglage pour changer les bornes d’entrée optique (numérique) affectées aux sources d’entrée. OFF : Sélectionnez ce choix si vous ne prévoyez pas d’utiliser une borne d’entrée optique.

• Au moment de l’achat, les réglages des différentes sources d’entrée sont ceux indiqués ci-dessous.

GAME DVD SAT/CBL V.AUX Déplacement du curseur (en haut/en bas/à gauche/à droite) Réglage par défaut

GAME OFF : Sélectionnez ce choix si vous ne prévoyez pas d’utiliser une borne d’entrée coaxiale.

• Au moment de l’achat, les réglages des différentes sources d’entrée sont ceux indiqués ci-dessous. Source d’entrée Réglage par défaut

Source d’entrée DOCK Coax (Coaxial) Effectuez ce réglage pour changer les bornes d’entrée coaxiale (numérique) affectées aux sources d’entrée. Playback Mode (vpage 35) 2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:33 SAT/CBL Si toutes les affectations “Digital” de la source TV sont réglées sur “None”, la source TV ne peut pas être sélectionnée avec la sélection de la source d’entrée. Input Assign (vpage 33) Boutons de contrôle de la télécommande

Version avancée Éléments qui peuvent être réglés avec la procédure “Input Setup” n À propos de l’affichage des sources d’entrée Version basique 1 Appuyez sur MENU. ui pour sélectionner “Input Setup”, puis appuyez sur 2 Utilisez ENTER. ui pour sélectionner le menu à régler ou à utiliser, 3 Utilisez puis appuyez sur ENTER. ui pour enregistrer les réglages ou o p pour modifier 4 Utilisez les réglages. Information importante Version simplifiée Réglages d’entrée (Input Setup) Réalisation des réglages concernant la lecture de la source d’entrée. Vous n’avez pas besoin de modifier les réglages pour utiliser l’appareil. Effectuez des réglages lorsque cela s’avère nécessaire. DOCK Confirmation du réglage Retour au menu précédent

2010/06/17 20:05:38 FRANCAIS Réglages d’entrée (Input Setup) Éléments de configuration Component Réglez ce paramètre pour changer l’attribution des bornes d’entrée vidéo composantes aux sources d’entrée.

GAME DOCK Video Select Détails de la configuration Comp1/Comp2 (Vidéo de composant) OFF : Sélectionnez ce choix si vous ne prévoyez pas d’utiliser les bornes d’entrée vidéo composantes.

• Au moment de l’achat, les réglages des différentes sources d’entrée sont ceux indiqués ci-dessous. Source d’entrée Réglage par défaut

Les réglages par défaut sont soulignés. Pour régler la source vidéo. Éléments de configuration Détails de la configuration Video Select Source : Lecture de l’image et son de la source d’entrée. Le flux vidéo d’une autre DVD / SAT/CBL / V.AUX / DOCK : Sélectionnez la source d’entrée vidéo source d’entrée est lu en pour l’affichage. Cela peut être fait pour chacune des sources d’entrée. combinaison avec l’audio en REMARQUE cours de lecture. Il est impossible de sélectionner les signaux d’entrée HDMI. Input Mode Default Les paramètres “Input Assign” sont rétablis à ceux par défaut. Même si une borne d’entrée composante est attribuée à la source d’entrée “DOCK”, “DOCK” est actif quand un dock de contrôle pour iPod est branché. Yes : Réinitialisez aux valeurs par défaut. No : Ne réinitialisez pas aux valeurs par défaut. Lorsque vous sélectionnez “Default” et appuyez sur ENTER, le message “Default Setting?” s’affiche. Choisissez “Yes” ou “No”, puis appuyez sur ENTER. Les réglages par défaut sont soulignés. Les modes d’entrée accessibles peuvent varier en fonction de la source d’entrée. Éléments de configuration Input Définit les modes d’entrée audio pour les différentes sources d’entrée. Détails de la configuration Auto : Détecter automatiquement le signal en entrée et effectuer la reproduction. HDMI : Lire uniquement les signaux en provenance de l’entrée HDMI. Digital : Lire uniquement les signaux en provenance de l’entrée numérique (OPTICAL/COAXIAL). Analog : Lire uniquement les signaux en provenance de l’entrée analogique. Auto Preset Utilisation de la fonction de préréglage automatique pour programmer les stations de radio. Éléments de configuration Start Lancer la procédure de préconfiguration automatique. TUNER Détails de la configuration Appuyez sur ENTER pour lancer “Auto Preset”.

• Appuyez sur RETURN ou sur MENU pour revenir au menu des réglages sans “Auto Preset”.
• Si une station radio ne peut pas être préréglée automatiquement, sélectionnez et préréglez la station souhaitée manuellement. Preset Skip Les réglages par défaut sont soulignés. Pour définir le bloc de mémoires de préréglage (de A à G) que vous ne voulez pas afficher. Éléments de configuration Block A – Block G Pour sélectionner un bloc à sauter parmi les blocs de préréglages (de A à G).

• Si la source d’entrée est “BD”, “GAME” ou “DOCK”, vous pouvez sélectionner “Digital” en affectant “Input Assign” (vpage 33) à “Opt” ou “Coax” (Les éléments que l’on peut sélectionner diffèrent en fonction de la source d’entrée.) Si la source d’entrée est “TU”, le réglage “Digital” est fixe.
• Si la source d’entrée est réglée sur “BD”, “TV” ou “Game”, le réglage sur “Analog” n’est pas possible.
• Lorsque des signaux numériques entrent correctement, le témoin s’allume sur l’affichage. Si le témoin ne s’allume pas, vérifiez l’attribution des bornes d’entrée numérique et les connexions.
• Vous pouvez utiliser les touches de la télécommande pour effectuer les différentes opérations. À chaque appui sur INPUT MODE, le paramétrage est changé comme indiqué ci-dessous. Détails de la configuration ON : Pour afficher le bloc de mémoires de préréglage sélectionné. Skip : Pour ne pas afficher le bloc de mémoires de préréglage sélectionné. Auto HDMI Digital Analog TUNER

Boutons de contrôle de la télécommande 2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:34 Déplacement du curseur (en haut/en bas/à gauche/à droite) Confirmation du réglage Retour au menu précédent 2010/06/17 20:05:39 FRANCAIS Éléments de configuration Decode Réglez le mode décodage pour la source d’entrée.

DOCK V.AUX Détails de la configuration Auto : Détecter automatiquement le signal numérique, le décoder et reproduire. PCM : Décoder et reproduire uniquement les signaux PCM en entrée. DTS : Décoder et reproduire uniquement les signaux DTS en entrée. Confi guration des options (Option Setup) Réglage de diverses options. Volume Control Les réglages par défaut sont soulignés. Permet de régler le volume. Éléments de configuration Source Level Les réglages par défaut sont soulignés.

• Cette fonction permet de corriger le niveau de lecture de l’entrée audio de la source d’entrée sélectionnée.
• Utilisez cette fonction s’il y a des différences de niveau du volume d’entrée entre les différentes sources. Détails de la configuration –12dB – +12dB (0dB) Limit (Volume Limit) Réglages de volume maximum. Détails de la configuration Relative : Afficher ---dB (Min), gamme de –80,5 dB à 18 dB. Absolute : Afficher dans la gamme de 0 (Min) à 99. Le réglage du paramètre “Volume Display” s’applique également à la méthode d’affichage des paramètres “Volume Limit” et “Power On Level”. OFF : Ne pas utiliser de volume maximum. –20dB (61) / –10dB (71) / 0dB (81) Si “Disp.” est réglé sur “Absolute”, la valeur indiquée entre parenthèses, ( ), s’affiche. P.On (Power On Level) Last : Utiliser les réglages mémorisés à partir de la dernière session. Définir le volume à la mise – – – (0) : Toujours passer en sourdine au démarrage de l’appareil. en marche de l’appareil. –80dB – +18dB (1 – 99) : Le volume est réglé au niveau défini. Mute (Mute Level) Full : Le son est complètement coupé. Régler le niveau –40dB : Le son est abaissé de 40 dB. d’atténuation pendant la –20dB : Le son est abaissé de 20 dB. mise en sourdine. Playback Mode Cet élément peut être réglé dans les sources d’entrée “DOCK”. Éléments de configuration Détails de la configuration Repeat Réglage du mode de répétition. Shuffle Réglage du mode de lecture aléatoire. All : Tous les fichiers sont répétés en boucle. One : Le fichier en cours de lecture est répété en boucle. OFF : Le mode de lecture répétée est annulé. n Quand l’option DENON dock de contrôle pour iPod ASD-11R est connectée Songs : Tous les fichiers sont lus en mode de lecture aléatoire. Albums : Les fichiers dans l’album sont lus en mode aléatoire. OFF : Le mode de lecture aléatoire est annulé. Boutons de contrôle de la télécommande 2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:35 Déplacement du curseur (en haut/en bas/à gauche/à droite) Informations n Quand l’option DENON dock de contrôle pour iPod ASD-3N, ASD3W, ASD-51N ou ASD-51W est connectée ON : Le mode de lecture aléatoire est activé. OFF : Le mode de lecture aléatoire est annulé. Version avancée Le niveau d’entrée analogique et le niveau d’entrée numérique peuvent être réglés séparément pour les sources d’entrée pour lesquelles “OPT” ou “COAX” ont été attribués dans “Input Assign” (vpage 33). Disp. (Volume Display) Régler l’affichage du volume. Version basique

• Cet élément peut être réglé pour les sources d’entrée dont l’option “Opt” ou “Coax” est attribuée sur “Input Assign” (vpage 33).
• Cet élément peut être réglé pour les sources d’entrée HDMI (BD, DVD, SAT/CBL ou GAME).
• Normalement, ce mode doit être réglé sur sur “Auto”. N’activez “PCM” et “DTS” que lorsque vous lisez les signaux respectifs. Version simplifiée Réglages d’entrée (Input Setup) Confirmation du réglage Retour au menu précédent

2010/06/17 20:05:39 FRANCAIS Confi guration des options (Option Setup) Other Setup Les réglages par défaut sont soulignés. Permet d’effectuer divers autres réglages. Éléments de configuration Audio Out Réglages de sortie de moniteur HDMI. Auto Surr. (Auto Surround Mode) Réglage de mém. des réglages de mode surround pour chaque type de signal. Display Règler la luminosité d’affichage de cet appareil. Détails de la configuration Amp : Lecture par les enceintes connectées au récepteur. TV : Lecture par une télévision connectée au récepteur. Si vous sélectionnez “TV”, seul un signal audio HDMI est transmis par le téléviseur. ON : Mémoriser les réglages. Lu automatiquement avec le dernier mode surround utilisé. OFF : Ne pas mémoriser les réglages. Le mode surround ne sera pas modifié selon le signal. La fonction de mode surround auto vous permet d’enregistrer dans la mémoire le dernier mode surround utilisé pour la reproduction des quatre types de signaux d’entrée figurant ci-dessous. q Signaux analogiques et PCM 2 canaux w Signaux Dolby Digital et DTS 2 canaux e Signaux Dolby Digital et DTS multi-canaux r Signaux multicanaux LPCM Bright : Luminosité d’affichage normale. Dim : Luminosité d’affichage réduite. Dark : Luminosité très faible. OFF : Désactiver l’affichage. Vous pouvez utiliser les touches de l’appareil principal pour effectuer les différentes opérations. À chaque appui sur DIMMER, le paramétrage est changé comme indiqué ci-dessous. Bright Réglage des effets sonores Le son en cours de lecture en mode surround peut être réglé comme vous le souhaitez. Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode surround actuellement sélectionné. Pour les détails sur les paramètres ajustables, voir “Modes surround et paramètres surround” (vpage 46). Éléments qui peuvent être réglés avec la procédure de réglage audio Surround Parameter (vpage 36) Tone (vpage 38) NIGHT MODE (vpage 38) RESTORER (vpage 38) Audio Delay (vpage 38) Surround Parameter Les réglages par défaut sont soulignés. Adjust surround sound parameters. Suivant le signal d’entrée, il peut ne pas être possible de régler cet élément. Utilisation du menu des paramètres surround 1 Appuyez sur SURROUND PARAMETER puis sur ENTER. Le menu apparaît sur l’affichage de cet appareil. Dim Surround Para OFF Setup Lock Protection des réglages contre toute modification involontaire. Dark ON : Activer la protection. OFF : Désactiver la protection. Pour débloquer la protection “Setup Lock”, maintenez la touche MENU enfoncée jusqu’à ce que “Setup Lock • ON –” s’affiche. REMARQUE Lorsque “Setup Lock” est réglé sur “ON”, les réglages ci-dessous ne peuvent plus être modifiés. “Setup Lock!” s’affiche également si vous essayez d’utiliser les réglages liées.

• Opérations dans les menus

Boutons de contrôle de la télécommande 2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:36 Déplacement du curseur (en haut/en bas/à gauche/à droite) Mode:• Cinema – 2 Utilisez ui pour sélectionner le mode en fonction du contenu à lire. o p pour sélectionner un élément à régler, puis appuyez sur ENTER pour 3 Utilisez valider le réglage.

• Pour revenir à l’élément précédent, appuyez sur RETURN.
• Pour sortir du menu, appuyez sur SURROUND PARAMETER tandis que le menu est affiché. L’appareil retourne à l’affichage normal. Confirmation du réglage Retour au menu précédent 2010/06/17 20:05:39 FRANCAIS Éléments de configuration Mode Définit les modes de lecture pour les différents modes surround. Détails de la configuration n En mode PLgx ou PLg Cinema : Mode de son surround optimisé pour les films. Music : Mode de son surround optimisé pour la musique. Game : Mode de son surround optimisé pour les jeux. Pro Logic : Mode de lecture Dolby Pro Logic (Mode PLg uniquement). n En mode DTS NEO:6 LFE Ajuste le niveau des effets basses fréquences (LFE). Pour une meilleure reproduction des différentes sources, nous vous recommandons de régler les valeurs ci-dessous.
• Sources Dolby Digital : “0dB”
• Sources films DTS : “0dB”
• Sources musique DTS : “–10dB”

ON : Sélectionner. OFF : Ne pas sélectionner. n Pour les sources à 2 canaux Ce réglage est également accessible en appuyant sur STANDARD sur l’appareil principal. REMARQUE Si le réglage effectué dans “Speaker Config.” – “S.B(Pre)” (vpage 7) est “None”, “SB CH OUT” n’est pas affiché. 0 – 6 (3) 0 – 7 (3) ON : Active le mode. OFF : Ne l’active pas. Boutons de contrôle de la télécommande Déplacement du curseur (en haut/en bas/à gauche/à droite) Subwoofer Activation et désactivation de la sortie du subwoofer. Default Les paramètres “Surround parameter” sont rétablis à ceux par défaut. ON : Le canal d’ambiance arrière est utilisé. OFF : Aucun signal n’est reproduit par les canaux surround arrière. n Pour les sources multi-canaux Réglez la méthode de décodage pour le canal d’ambiance arrière. DSCRT ON : Écoutez les signaux surround arrière se trouvant sur le canal 7.1 de la source. MTRX ON : Créez et lisez les signaux surround arrière à partir des signaux du canal surround. ES MTRXz1 : Créez et lisez les signaux surround arrière à partir des signaux du canal surround de la source DTS. ES DSCRTz2 : Écoutez les signaux surround arrière se trouvant sur le canal 6.1 de la source DTS. PLgx CINEMAz3 : Créez et lisez les signaux surround arrière en décodant les signaux en mode Dolby Pro Logic gx Cinema. PLgx MUSIC : Créez et lisez les signaux surround arrière en décodant les signaux en mode Dolby Pro Logic gx Music. OFF : Le canal surround arrière n’est pas reproduit. z1 Peut être sélectionné pour la lecture des sources DTS. z2 Peut être sélectionné pour la lecture des sources DTS contenant un signal d’identification de signal discrete 6.1 canaux. z3 Cette option peut être sélectionnée quand “Speaker Config.” – “S.B(Pre)” (vpage 7) est réglé sur un choix autre que “None”. Si la source lue contient un signal de surround arrière, le type de décodage est automatiquement sélectionné par la fonction AFDM. Réglez “AFDM” sur “OFF ” pour passer à votre décodage préféré. ON : Le subwoofer est activé. OFF : Le subwoofer n’est pas activé. REMARQUE Ceci peut être réglé quand le mode surround est “DIRECT” (vpage 46, 47), et “Subwoofer Mode” (vpage 8) est “LFE+Main”. Yes : Réinitialisez aux valeurs par défaut. No : Ne réinitialisez pas aux valeurs par défaut. Confirmation du réglage Retour au menu précédent Informations [Exemple] Lecture d’un logiciel Dolby Digital (avec drapeau EX)

• Lorsque “AFDM” est réglé sur “ON”, le mode surround est automatiquement réglé sur le mode DOLBY D + PLgx C.
• Pour lire en mode DOLBY DIGITAL EX, réglez “AFDM” sur “OFF” et “Surround Parameter” – “SB CH OUT” sur “MTRX ON”. Certaines sources Dolby Digital EX ne comprennent pas de drapeau EX. Si le mode de lecture ne change pas automatiquement, même lorsque “AFDM” est réglé sur “ON”, réglez “Surround Parameter” – “SB CH OUT” sur “MTRX ON” ou “PLgx CINEMA”. 2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:37

Permet de définir la méthode de création du canal surround arrière. Auto : Active/désactive automatiquement la compression de la gamme dynamique selon la source. Cette option peut être activée en mode Dolby TrueHD. Low / Mid / High : Réglage du niveau de compression. OFF : Compression de la gamme dynamique toujours désactivée. Version avancée Center Image Affecte le signal du canal central aux canaux avant gauche et droit pour un son plus riche. Panorama Affecte aussi le signal avant G/D aux canaux surround pour un son plus riche. Dimension Déplace le centre de l’image sonore vers l’avant ou l’arrière, pour un meilleur équilibre. Center Width Affecte le signal aux canaux avant gauche et droit pour un son plus riche. AFDM (Mode AFDM) Permet de détecter le signal du canal surround arrière de la source et de définir automatiquement le mode surround le mieux adapté. Le mode “Music” est également efficace pour les films contenant beaucoup de musique stéréo. –10dB – 0dB Détails de la configuration Low / Mid / High : Réglage du niveau de compression. OFF : Désactive la compression de la gamme dynamique. Version basique Cinema : Mode de son surround optimisé pour les films. Music : Mode de son surround optimisé pour la musique. Éléments de configuration D.Comp Compression de la gamme dynamique (différence entre les sons forts et faibles). DRC Compression de la gamme dynamique (différence entre les sons forts et faibles). Version simplifiée Réglage des effets sonores

• Si vous n’appuyez sur aucune touche pendant environ 5 secondes, l’appareil retourne à l’affichage normal. Après l’enregistrement, l’appareil retourne à l’affichage normal. Tone Les réglages par défaut sont soulignés. Réglage de la qualité tonale du son. 1 Appuyez sur TONE. NIGHT MODE Les réglages par défaut sont soulignés. Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l’oreille humaine. La fonction RESTORER génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d’origine. Elle corrige également l’impression de volume des graves afin d’obtenir un son plus riche à partir des signaux audio compressés. Réglage optimisé pour l’écoute nocturne. Appuyez sur NIGHT pour sélectionner le mode désiré. ToneControl•OFF– D.Comp

Utilisez o p pour sélectionner “ON”. ON : Permettre les réglages de tonalité (graves, aigüs). OFF : Lecture sans réglages de tonalité. REMARQUE : OFF Appuyez sur RESTORER sélectionner “ON” ou “OFF”. OFF : Aucun réglage. Low : Pour régler la valeur ajustée sur “Low”. Mid : Pour régler la valeur ajustée sur “Middle”. High : Pour régler la valeur ajustée sur “High”. RESTORER:

Bass : Réglage de la gamme des basses fréquences (graves).

• –6dB – +6dB (0dB) Treble : Ajuster la gamme des fréquences hautes (aigüs).
• –6dB – +6dB (0dB) pour

ON : Utiliser RESTORER. OFF : Ne pas utiliser la fonction RESTORER. La tonalité ne peut pas être réglée en mode DIRECT. Appuyez sur TONE pour sélectionner un élément à régler, puis utilisez o p pour sélectionner une valeur de réglage. RESTORER Lorsqu’un signal Dolby TrueHD est transmis, “DRC” s’affiche sur l’appareil principal. Le mode de réglage change également comme indiqué ci-dessous.

• OFF : Aucun réglage.
• Low : Pour régler la valeur ajustée sur “Low”.
• Mid : Pour régler la valeur ajustée sur “Middle”.
• High : Pour régler la valeur ajustée sur “High”.
• Auto : Commande marche/arrêt automatique de la compression de la gamme dynamique en fonction de la source.

• Cet élément peut être réglé avec les signaux analogiques ou quand un signal PCM (fs = 44,1/48 kHz) est entré.
• Le réglage en est impossible quand le mode surround est sur “DIRECT”.
• Le réglage par défaut de cet élément pour les paramètres “iPod” est sur “Mode 3”. Tous les autres modes restent réglés sur “OFF”.
• Quand le réglage choisi est “ON”, s’affiche. Audio Delay L’élément “Bass” ou“Treble” peut être réglé lorsque “Tone Control” est réglé sur “ON”. Les réglages par défaut sont soulignés. Pendant une vidéo, réglez manuellement le délai de la sortie audio. 1 Appuyez sur AUDIO DELAY. A.Delay :• 0ms– o p pour sélectionner la 2 Utilisez valeur à régler, puis appuyez sur ENTER pour valider le réglage. 0ms – 200ms Enregistrez “Audio Delay” pour chaque source d’entrée.

Boutons de contrôle de la télécommande 2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:38 Déplacement du curseur (en haut/en bas/à gauche/à droite) Confirmation du réglage Retour au menu précédent 2010/06/17 20:05:40 FRANCAIS Version simplifiée Informations Les informations concernant les différents réglages de l’appareil (état) et les signaux d’entrée (signal d’entrée audio) sont indiquées sur l’affichage. Les informations affichées changent à chaque fois que vous appuyez sur STATUS. Les informations s’affichent pendant plusieurs secondes avant que l’affichage retourne à son état initial. Version basique GÉléments à vérifierH

• Borne numérique d’entrée
• Normalisation de dialogue etc. REMARQUE Les informations affichées varient en fonction de la source d’entrée. Version avancée Fonction de normalisation de dialogue Cette fonction est activée automatiquement lors de la lecture de sources Dolby Digital. Elle corrige automatiquement le niveau du signal standard des différentes sources programmes. La valeur de correction peut-être vérifiée en utilisant l’option STATUS. La figure illustre la valeur corrigée. Ceci ne peut être affiché. Informations

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:39 2010/06/17 20:05:41 FRANCAIS Information Informations Dans ce chapitre figurent des informations diverses concernant cet appareil. N’hésitez pas à les consulter en cas de besoin. F Nomenclature et fonctions vpage 41 F Autres informations vpage 45 F Dépistage des pannes vpage 51 F Spécifications vpage 53 F Index vpage 54

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:40 2010/06/17 20:05:41 FRANCAIS Panneau avant Affichage Pour les touches qui ne sont pas décrites ici, lire la page indiquée entre parenthèses ( ).

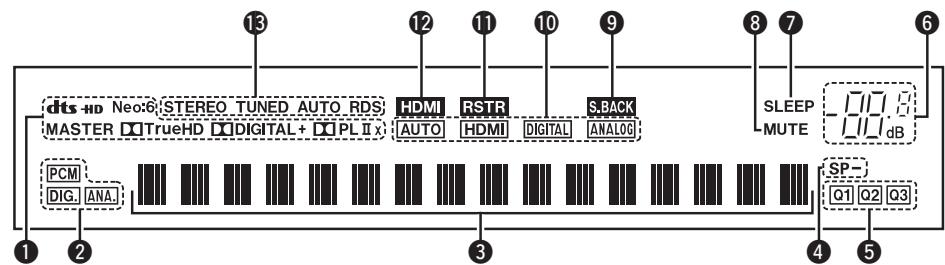

S’allument lorsque les décodeurs respectifs fonctionnent. w Témoins de signal d’entrée e Affichage des informations

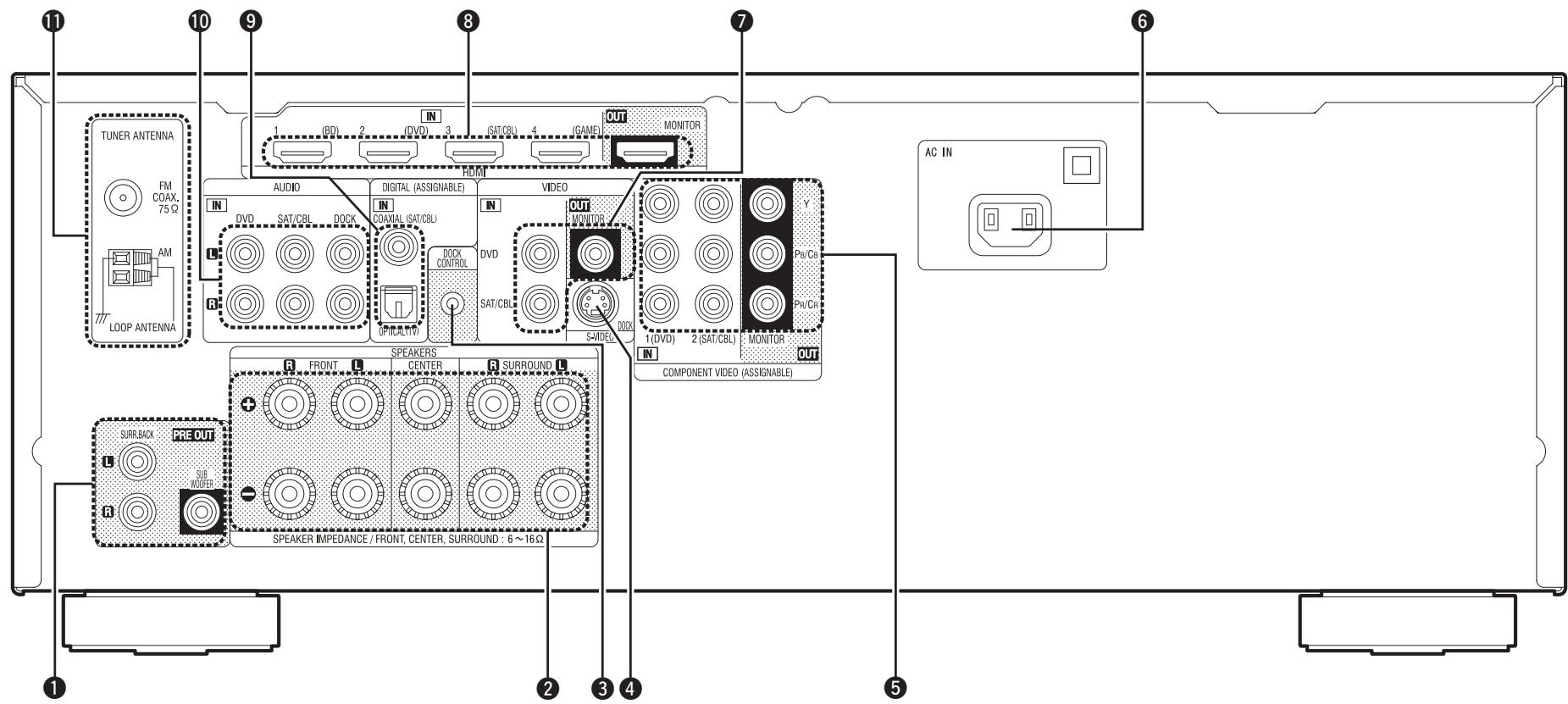

Q0 Bornes V.AUX INPUT ································· (15) Retirez le cache qui recouvre les bornes quand vous souhaitez les utiliser. REMARQUE Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l’utilisation du casque.

r Témoins d’enceintes avant S’allume quand les signaux audio sont transmis par les enceintes. Le témoin correspondant à la mémoire pour laquelle la fonction Quick Select est paramétrée s’allume (“Fonction de sélection rapide” (vpage 30)). Q1 Témoin de volume principal Q2 Affichage ····················································· (41) Q3 Capteur de télécommande ························ (44) Q4 Touches HDMI INPUT SELECT ·················· (17) Q5 Touches sélection de source d’entrée

o Témoin surround arrière S’allume quand les signaux audio sont transmis par les enceintes surround arrière (vpage 7). Q0 Témoin en mode d’entrée Définit les modes d’entrée audio pour les différentes sources d’entrée (vpage 34). Q1 Témoin RESTORER S’allume lorsque le mode RESTORER a été sélectionné (vpage 38). Q2 Témoin HDMI S’allume lorsque la reproduction se fait par l’intermédiaire des connexions HDMI. Q3 Témoins de mode de réception du tuner S’allument en fonction des conditions de réception lorsque la source d’entrée est réglée sur “TUNER”. STEREO: S’allument lors de la réception d’émissions stéréo analogiques en mode FM. TUNED: S’allume lorsque l’émission est correctement syntonisée. AUTO: S’allument en mode de syntonisation automatique. RDS: S’allument lors de la réception d’émissions RDS. Ce témoin s’allume lorsque le mode sourdine a été sélectionné (vpage 17). Informations r Touches QUICK SELECT ···························· (30) t Touche STANDARD························ (23, 24, 37) y Touches SURROUND MODE ··············· (23, 53) u Touche V.AUX/PORTABLE ························ (17) i Prise PORTABLE ········································· (15) o Molette de contrôle MASTER VOLUME ··· (17) Le nom de la source d’entrée, le mode surround, les valeurs des réglages et d’autres informations sont affichés ici. t Témoins QUICK SELECT w Témoin d’alimentation ······························ (10) e Prise de casque audio (PHONES) Si un casque est branché sur cette prise, le signal audio n’est plus transmis par les enceintes connectées ni par les bornes PRE OUT.

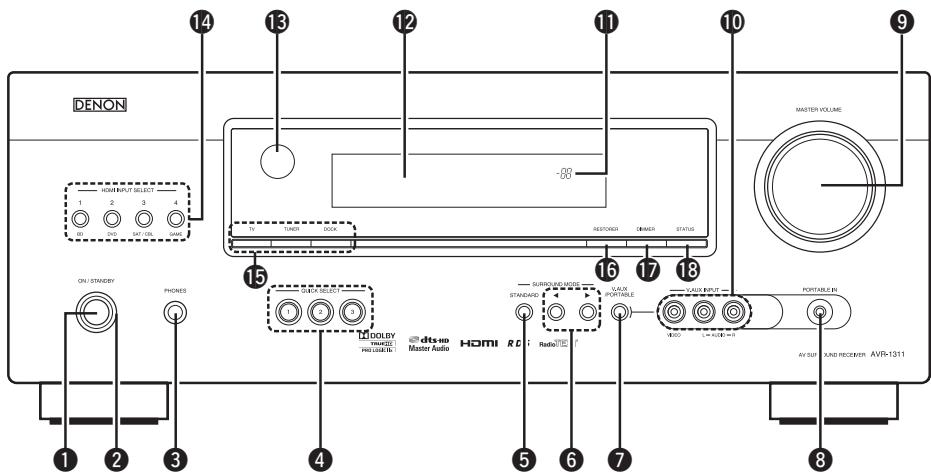

Version avancée q Touche d’alimentation t y u

q Témoins de décodeur Q6 Q7 Q8

Version simplifiée Nomenclature et fonctions

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:41 2010/06/17 20:05:41 FRANCAIS Panneau arrière Voir la page indiquée entre parenthèses ( ).

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:42 2010/06/17 20:05:41 FRANCAIS Version simplifiée Télécommande Pour les touches qui ne sont pas décrites ici, lire la page indiquée entre parenthèses ( ).

• Touches de recherche (6, 7)
• Touche de lecture répétée (REPEAT)
• Touche de lecture aléatoire (RANDOM) Version avancée

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:43 2010/06/17 20:05:41 FRANCAIS Télécommande Insertion des piles q Soulevez le couvercle arrière dans le sens de la flèche et retirez-le. Portée de la télécommande w Insérez correctement les deux piles comme indiqué par les marques situées dans le compartiment des piles. Pointez la télécommande vers le capteur de télécommande de l’unité. R03/AAA 30° 30° Environ 7 m e Remettez le couvercle en place. REMARQUE

• Insérez les batteries qui conviennent dans la télécommande.
• Remplacez les piles si l’appareil ne fonctionne pas même lorsque la télécommande est actionnée à proximité. (Les piles fournies ne servent qu’aux opérations de vérification.)
• Lorsque vous insérez les piles, assurez-vous de les placer dans le bon sens, en respectant les marques q et w qui figurent dans le compartiment à piles.
• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:
• Ne pas mélanger piles neuves et anciennes.
• Ne pas utiliser deux types de piles différents.
• Ne pas essayer de charger de piles sèches.
• Ne pas court-circuiter, démonter, chauffer ou brûler les piles.
• Ne placez pas la pile dans un endroit exposé à la lumière directe du soleil ou dans des endroits présentant des températures extrêmement élevées, par exemple près d’un radiateur.
• En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur du compartiment avant d’insérer de nouvelles piles.
• Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps.
• Veuillez vous débarrasser des piles usagées conformément aux lois locales relatives à la mise au rebut des piles. REMARQUE L’appareil ou la télécommande risque de fonctionner incorrectement si le capteur de la télécommande est exposé directement à la lumière du soleil, à une lumière artificielle puissante émise par une lampe fluorescente de type inverseur ou à une lumière infrarouge.

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:44 2010/06/17 20:05:41 FRANCAIS n Renseignements relatifs aux marques commerciales (vpage 45) n Surround (vpage 46) n Explication des termes (vpage 50) Version simplifiée Autres informations Renseignements relatifs aux marques commerciales Cet appareil utilise les technologies suivantes: Version basique Fabriqué sous licence de Dolby Laboratories. “Dolby”, “Pro Logic” et le symbole double-D sont des marques commerciales de Dolby Laboratories. Version avancée Fabriqué sous licence et sous brevets américains #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 et autres brevets déposés et en attente de dépôt aux États-Unis et dans les autres pays. DTS et le logo correspondant sont des marques déposées, et DTS-HD, DTS-HD Master Audio, et les logos DTS sont des marques commerciales de DTS, Inc. Le produit comprend une partie logicielle. © DTS, Inc. Tous droits réservés. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans les autres pays. Informations

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:45 2010/06/17 20:05:41 FRANCAIS Surround Cet appareil est équipé d’un circuit de traitement des signaux numériques qui vous permet de lire des sources de programme en mode surround pour obtenir la même impression de présence que dans un cinéma. Modes surround et paramètres surround Le tableau qui suit fait la synthèse des enceintes utilisables dans chaque mode surround et des paramètres surround qu’il est possible de modifier dans chaque mode surround. Symboles utilisés dans le tableau S Indique les canaux de sortie audio ou les paramètres surround qu’il est possible de régler. D Indique les canaux de sortie audio. Les canaux de sortie dépendent des paramétrages du menu “Speaker Config.” (vpage 7). Sortie de canaux Mode surround (vpage 23) Avant G/D Centrale Surround G/D

Un signal est émis en format audio pour chaque canal contenu dans un signal d’entrée. Du son sort du subwoofer uniquement quand l’option “Mode” est sur “LFE+Main” (vpage 8). Cet élément est sélectionnable lors de la lecture d’un signal Dolby Digital ou DTS. Cet élément est sélectionnable lors de la lecture d’un signal Dolby TrueHD. Cet élément est sélectionnable lors de la lecture d’un signal Dolby Digital ou DTS ou DVD-Audio.

VIRTUAL Du son sort du subwoofer uniquement quand l’option “Mode” est sur “LFE+Main” (vpage 8). Cet élément est sélectionnable lors de la lecture d’un signal Dolby Digital ou DTS ou DVD-Audio. Cet élément est sélectionnable lorsque le signal d’entrée est un signal analogique, PCM 48 kHz ou 44.1 kHz. Version avancée

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:47 2010/06/17 20:05:42 FRANCAIS Surround n Types de signaux d’entrée et modes surround correspondants Le tableau qui suit fait la synthèse des signaux d’entrée qu’il est possible de lire dans chaque mode surround. Vérifiez le signal audio de la source d’entrée, puis sélectionnez le mode surround. Symboles utilisés dans le tableau F Indique le mode surround par défaut. D Indique le mode surround sélectionné quand l’option “AFDM” (vpage 37) est sur “ON”. S Indique le mode surround sélectionnable. Types et formats du signal d’entrée PCM Mode surround (vpage 23) DTS SURROUND DTS-HD MSTR

REMARQUE ANALOG DTS-HD LINEAR PCM LINEAR PCM (multi (2 canaux) canaux) DTS-HD Master Audio DTS DTS-HD High Resolution Audio DTS EXPRESS DTS ES DSCRT (avec drapeau) DTS ES MTRX (avec drapeau) DOLBY DTS DTS 96/24 (5.1 canaux) DOLBY TrueHD DOLBY DIGITAL DOLBY DIGITAL Plus DOLBY DIGITAL EX (avec drapeau) DOLBY DIGITAL EX (sans drapeau) DOLBY DIGITAL (5.1/5/4 canaux) DOLBY DIGITAL (4/3 canaux) DOLBY DIGITAL (2 canaux)

z Si l’option “Speaker Config. ” – “S.B(Pre)” (vpage 7) est sur “None”, ce mode surround n’est pas sélectionnable.

DOLBY DTS EXPRESS DTS ES DSCRT (avec drapeau) DTS ES MTRX (avec drapeau)

DTS DTS 96/24 (5.1 canaux) DOLBY DIGITAL DOLBY TrueHD DOLBY DIGITAL Plus DOLBY DIGITAL EX (avec drapeau)

2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:49 2010/06/17 20:05:42 FRANCAIS Explication des termes Adobe RGB color / Adobe YCC601 color Tout comme la norme x.v.Color, chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB. Circuit de protection Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu’une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque. Dans cet appareil, le témoin d’alimentation clignote et l’appareil passe en mode veille lorsqu’une anomalie se produit. Deep Color Cette technologie permet l’expression d’un nombre de couleurs plus élevé que les 8 bits traditionnels et une reproduction plus fine des couleurs, proche des couleurs naturelles. Dolby Digital Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont reproduits au total: 3 canaux avant

(“FL” , “FR” et “C”), 2 canaux surround (“SL” et “SR”) et le canal “LFE” pour les basses fréquences. Grâce à cela, il n’y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression “tri-dimensionnelle” (sensation de distance, de mouvement et de positionnement). Une impression puissante et réaliste de présence est également obtenue lors de la lecture de films dans les pièces AV. Dolby Digital EX Dolby Digital EX est un format surround 6.1 canaux proposé par les Laboratoires Dolby qui permet aux utilisateurs de profiter chez eux du format audio “DOLBY DIGITAL SURROUND EX” développé conjointement par les Laboratoires Dolby et Lucas Films. Les 6.1 canaux de son, y-compris les canaux arrière de surround, procurent un placement du son et une expression de l’espace améliorés. Dolby Digital Plus Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des meilleures performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d’offrir une plus grande flexibilité en fonction du signal source et de l’équipement de reproduction. Dolby TrueHD Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour reproduire fidèlement le son des masters studio. Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits. Dolby TrueHD est utilisé par les applications qui requièrent une qualité audio très élevée. Dolby Pro Logic g Dolby Pro Logic g est une technologie de décodage de matrice conçue par Dolby Laboratories. La musique habituelle, comme celle des CD, est encodée en 5-canaux pour obtenir un effet surround excellent. Les signaux des canaux surround sont convertis en signaux pleine bande et stéréo (avec une réponse en fréquence comprise entre 20 Hz et 20 kHz ou plus) pour créer une image sonore “tridimensionnelle” offrant une sensation riche de présence avec toutes les sources stéréo. Dolby Pro Logic gx Dolby Pro Logic gx est une version améliorée de la technologie de décodage de matrice Dolby Pro Logic g. Les signaux audio enregistrés en 2 canaux sont décodés de façon à obtenir un son naturel ayant jusqu’à 7.1 canaux. Il existe trois modes: “Music” adapté à la lecture de la musique, “Cinema” adapté à la lecture des films et “Game” qui est optimisé pour la lecture des jeux. DTS Abréviation de Digital Theater System, un système audio numérique développé par DTS. La lecture de signaux sonores en raccordant ce système à un appareil tel qu’un amplificateur DTS, produit une position de champ sonore précise et un effet sonore réaliste, comme si vous étiez dans un cinéma. DTS 96/24 DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en

5.1 canaux avec une fréquence d’échantillonnage

de 96 kHz et une quantisation 24 bits sur les DVDVidéo. DTS Digital Surround DTS Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d’échantillonnage de 44,1 ou 48 kHz et jusqu’à 5.1 canaux de son surround discret numérique. DTS-ES™ Discrete 6.1 DTS-ES™ Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrière (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur. DTS-ES™ Matrix 6.1 DTS-ES™ Matrix 6.1 est un format audio numérique discrete 6.1 canaux insérant un canal surround arrière (SB) à l’encodage de matrice par le son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur. DTS Express DTS Express est un format audio prenant en charge les faibles débits binaires (max. 5.1-canaux, 24 à 256 kbps). DTS-HD Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu’audio optionnel pour les disques Blu-ray. Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d’échantillonnage élevée et une lecture audio sans perte. Les disques Blu-ray prennent en charge un maximum de 7.1 canaux. DTS-HD High Resolution Audio DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d’échantillonnage de 96 ou 48 kHz et jusqu’à 7.1 canaux de son numérique discret. Le débit élevé des données permet d’obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux. DTS-HD Master Audio DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux. DTS NEO:6™ Surround DTS NEO:6™ est une technologie de décodage de matrice permettant d’obtenir une reproduction surround 6.1 canaux avec les sources 2 canaux. Il inclut “DTS NEO:6 Cinema”, qui convient à la lecture des films et “DTS NEO:6 Music”, qui convient à la lecture de musique. Fréquence d’échantillonnage L’échantillonnage consiste à effectuer une lecture d’une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l’onde lors de chaque lecture dans un format numérisé (produisant un signal numérique). Le nombre de lectures effectuées en une seconde est appelée “fréquence d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est proche du son original. Gamme dynamique La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l’appareil. HDCP Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d’auteur crypte les signaux pour empêcher la copie illicite du contenu. HDMI Abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur. Les signaux vidéo et audio peuvent être raccordés à l’aide d’1 seul câble.

Impédance des enceintes C’est une valeur de résistance en courant alternatif, indiquée en Ω (ohms). Une puissance supérieure peut être obtenue avec cette valeur plus faible.

sYCC601 color Tout comme la norme x.v.Color, chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB. 2.AVR1311E2̲FRA̲3rd̲100617.indd Sec:51 GGénéralH Symptôme Cause/Solution L’appareil ne s’allume • Vérifiez que la fiche d’alimentation est correctement introduite pas. dans la prise murale.

• Le circuit de protection est actif. Débranchez la fiche d’alimentation de la prise électrique, attendez 5 à 10 secondes, puis réintroduisezla dans la prise. Page 4, 50 L’écran est éteint.

• Paramétrez l’option “Display” du menu sur tout autre choix que “OFF”.

Le témoin d’alimentation clignote en rouge à intervalles d’environ 2 secondes.

• La température a augmenté à l’intérieur de l’appareil. Veuillez couper l’alimentation une fois, et la réactiver une fois la température suffisamment descendue.
• Veuillez réinstaller cet appareil dans un endroit bien ventilé.

Le témoin d’alimentation clignote en rouge à intervalles d’environ 0,5 seconde.

• Veuillez utiliser les enceintes ayant l’impédance appropriée.
• Le câble d’enceinte est en court-circuit (contact). Vrillez fermement le fil conducteur du câble d’enceinte, puis rebranchez-le à la borne d’enceinte.

À la mise sous tension, le témoin d’alimentation clignote en rouge à intervalles d’environ 0,5 seconde.

• Le circuit de l’amplificateur de cet appareil est défaillant. Coupez l’alimentation et contactez le conseiller du service DENON.

L’appareil ne fonctionne pas correctement.

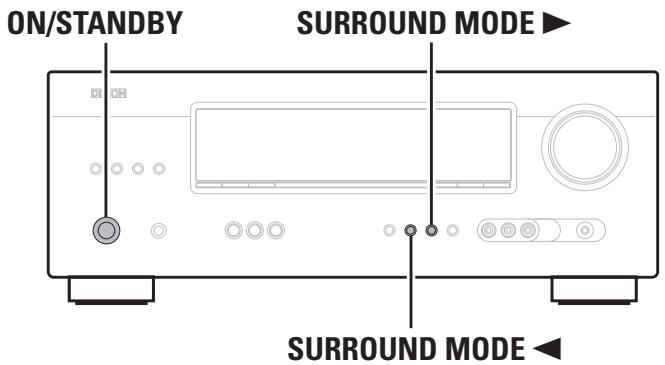

• Réinitialisez le microprocesseur.

GVidéoH Symptôme Aucune image ne s’affiche. Cause/Solution

• Vérifiez la connexion du téléviseur.
• Réglez l’entrée TV correctement. Informations

WMA (Windows Media Audio) Il s’agit de la technologie de compression audio mise au point par la société Microsoft. Les données WMA peuvent être codées à l’aide de Windows Media® Player version 7, 7.1, Windows Media®Player pour Windows® XP et la série Windows Media® Player 9. Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement. Si un problème se produit, vérifiez d’abord les points suivants:

1. Les connexions sont-elles correctes ?

2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ?

3. Les autres composants fonctionnent-ils correctement ?

Si l’appareil ne fonctionne pas correctement, vérifiez les points énumérés dans le tableau ci-dessous. Si le problème persiste, il s’agit peut-être d’un dysfonctionnement. Dans ce cas, débranchez immédiatement le cordon d’alimentation et contactez votre revendeur. Version avancée

Mixage réducteur Cette fonction réduit le nombre de canaux ambiophoniques pour la lecture des données. MP3 (MPEG Audio Layer-3) Il s’agit d’un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo “MPEG-1”. Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d’un CD musical. MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4 Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment “MPEG-1 Video”, “MPEG-2 Video”, “MPEG-4 Visual”, “MPEG-4 AVC”. Les normes audio sont notamment “MPEG-1 Audio”, “MPEG-2 Audio”, “MPEG-4 AAC”. x.v.Color Cette fonction permet aux téléviseurs haute définition d’afficher les couleurs avec une plus grande précision. Elle permet l’affichage de couleurs vives et naturelles. “x.v.Color” est une marque déposée de Sony. Dépistage des pannes Version basique

LFE Abréviation de Low Frequency Effect, un canal de sortie accentuant l’effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz.

Version simplifiée Explication des termes Page

• Vérifiez les connexions de tous les appareils.
• Vérifiez les connexions des enceintes.
• Vérifiez que le matériel audio est sous tension.
• Ajustez le volume principal.
• Annulez le mode de sourdine.
• Sélectionnez une source d’entrée adapté.
• Sélectionnez un mode d’entrée adapté.
• Débranchez le casque audio. Aucun son n’est transmis depuis les enceintes ou depuis les prises PRE OUT quand le casque est branché. 5, 12 – 16 5, 28

Aucun son n’est émis par les enceintes surround.

• Vérifiez que les enceintes surround sont branchées sur les bornes SURROUND.

Aucun son n’est émis par l’enceinte surround arrière.

• Paramétrez l’option “Speaker Config.” – “S.B(Pre)” du menu sur tout autre choix que “None”.
• Paramétrez l’option “Surround Parameter” – “S.B(Pre)” du menu sur tout autre choix que “OFF”.
• Réglez le mode surround sur une option autre que “STEREO”. Pas de signal audio. Aucun son n’est émis par le subwoofer.

• Vérifiez les connexions du subwoofer.
• Allumez le subwoofer.
• Paramétrez l’option “Speaker Config.” – “SW” du menu sur le choix “Yes”.
• Si les options “Front” et “Center” de “Speaker Config.” sont réglées sur “Large” et que “Mode” est réglé sur “LFE”, il se peut que les subwoofers n’émettent aucun son, suivant le signal d’entrée ou le mode surround sélectionné. GiPodH

• Vérifiez les connexions de l’iPod.
• Branchez l’adaptateur secteur du dock de contrôle pour iPod dans une prise secteur.
• Basculez la source d’entrée sur “DOCK”.

• Impossible de communiquer correctement. Mettez cet appareil hors tension, débranchez l’iPod, puis rebranchez-le.

• L’iPod connecté à l’appareil n’est pas compatible. Veuillez vérifier la compatibilité de l’iPod.
• La version du logiciel de l’iPod connecté est ancienne. Veuillez la mettre à jour.

• L’iPod ne répond pas. Mettez cet appareil hors tension, débranchez l’iPod, puis rebranchez-le.

• Les piles sont usées. Remplacez-les par des piles neuves.

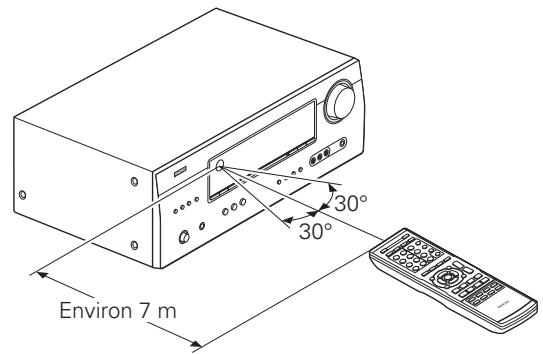

• Faites fonctionner la télécommande à une distance d’environ 7 m de cet appareil et à un angle de 30°.
• Retirez tout obstacle se trouvant entre cet appareil et la télécommande.
• Insérez les piles en respectant la polarité indiquée par les repères q et w.
• Le capteur de télécommande de l’appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l’appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.

GHDMIH Aucun signal vidéo n’est transmis avec la connexion HDMI.

Impossible de lire l’iPod. Le son Dolby TrueHD, DTS-HD, Dolby Digital Plus ne sort pas. Symptôme Page Page

Aucun signal audio n’est transmis avec la connexion HDMI. Cause/Solution

• Changez l’orientation ou la position de l’antenne.
• Éloignez l’antenne cadre AM de l’appareil.
• Utilisez une antenne extérieure FM.
• Éloignez l’antenne des autres câbles de connexion. Cause/Solution Le son DTS n’est pas • Paramétrez l’option “Decode” du menu sur le choix “Auto” ou émis. “DTS”.
• Effectuez les connexions HDMI. Symptôme La réception est défaillante ou il y a beaucoup de parasites ou de distorsion. Cause/Solution Page

• Vérifiez la connexion des connecteurs HDMI.
• Pour diffuser un flux audio HDMI par les enceintes, paramétrez l’option “Audio Out” du menu sur “Amp”.
• Pour diffuser un flux audio HDMI par la TV, paramétrez l’option “Audio Out” du menu sur “TV”.

• Vérifiez la connexion des connecteurs HDMI.
• Réglez la source d’entrée de façon à la faire correspondre à la borne HDMI connectée.
• Vérifiez que le téléviseur est compatible avec le système de protection des droits d’auteur (HDCP). Si l’appareil est connecté à un matériel non compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis.

12, 17 Symptôme Impossible de commander l’appareil avec la télécommande.

• Amplificateur de puissance Puissance nominale: Avant: 75 W + 75 W (8 Ω, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 110 W + 110 W (6 Ω, 1 kHz avec 0,7 % T.H.D.) Centrale: 75 W (8 Ω, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 110 W (6 Ω, 1 kHz avec 0,7 % T.H.D.) Surround: 75 W + 75 W (8 Ω, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 110 W + 110 W (6 Ω, 1 kHz avec 0,7 % T.H.D.) 6 – 16 Ω Bornes de sortie:
• Analogique Sensibilité d’entrée / Impédance d’entrée:200 mV/47 kΩ Réponse en fréquence: 10 Hz – 100 kHz — +1, –3 dB (mode DIRECT) S/B: 98 dB (IHF–A chargée, mode DIRECT) n Section vidéo
• Bornes vidéo standard Niveau d’entrée / sortie et impédance: 1 Vp-p, 75 Ω Réponse en fréquence: 5 Hz – 10 MHz — +1, –3 dB
• Borne vidéo composante couleur Niveau d’entrée / sortie et impédance: Signal Y (luminosité) — 1 Vp-p, 75 Ω Signal PB / CB — 0,7 Vp-p, 75 Ω Signal PR / CR — 0,7 Vp-p, 75 Ω Réponse en fréquence: 5 Hz – 60 MHz — +0, –3 dB Version avancée 1 Eteignez l’appareil à l’aide de ON/STANDBY. sur ON/STANDBY tout en appuyant sur SURROUND MODE 0 et 2 Appuyez SURROUND MODE 1. l’affichage commence à clignoter à intervalles d’environ 1 seconde, 3 Lorsque relâchez les deux touches. n Section audio Version basique SURROUND MODE 0 Spécifications Version simplifiée Réinitialisation du microprocesseur Effectuez cette procédure si l’affichage est anormal ou si aucune opération ne peut être effectuée. Lorsque le microprocesseur est réinitialisé, tous les réglages sont ramenés à leur valeur par défaut. n Section tuner Si à l’étape 3 l’affichage ne clignote pas à intervalles d’environ 1 seconde, recommencez à partir de l’étape

[FM] [AM] (Remarque: μV at 75 Ω, 0 dBf = 1 x 10–15 W) Plage de réception: 87,5 MHz – 108,0 MHz 522 kHz – 1611 kHz Sensibilité utile: 1,2 μV (12,8 dBf) 18 μV Sensibilité seuil 50 dB: MONO 2,8 μV (20,2 dBf) S/B (IHF-A): MONO 70 dB STEREO 67 dB Distorsion harmonique totale (à 1 kHz): MONO 0,7 % STEREO 1,0 % n Généralités Alimentation: Consommation: Dimensions externes maximales: Poids: CA 230 V, 50 Hz 330 W Moins de 0,5 W (veille) 435 (W) x 166 (H) x 381 (D) mm 9,2 kg Piles: Dimensions externes maximales: Poids: Informations n Télécommande (RC-1149) R03/AAA (deux piles) 50 (W) x 211 (H) x 22 (D) mm 110 g (piles incluses) Pour des raisons d’amélioration, les caractéristiques et l’apparence sont susceptibles d’être modifiées sans avertissement préalable.
