PK 9090 - Lecteur multimédia PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Formats vidéo compatibles	DIVX, MPEG4, DVD Vidéo, VCD, SVCD
Formats audio compatibles	DVD Audio, SACD, MP3, WMA, CD-DA
Formats photo compatibles	JPEG, Kodak Photo
Support DVD	DVD+R, DVD+RW, DVD-R, DVD-RW
Support CD	CD Audio, Video CD, Super Video CD
Compatibilité DivX	DivX 3, 4, 5, 6 et versions intermédiaires
Lecture de disques réinscriptibles	Oui (DVD+RW, DVD-RW)
Lecture de disques enregistrables	Oui (DVD+R, DVD-R)
Lecture de disques audio numériques	Oui (CD-DA, SACD)
Lecture de fichiers audio compressés	MP3, WMA
Lecture de photos numériques	JPEG, Kodak Photo
Compatibilité VCD/SVCD	Oui
Formats vidéo supportés	DVD Vidéo, VCD, SVCD
Formats audio supportés	DVD Audio, SACD, MP3, WMA
Formats photo supportés	JPEG, Kodak Photo

FOIRE AUX QUESTIONS - PK 9090 PEEKTON

Comment allumer le PEEKTON PK 9090 ?

Pour allumer le PEEKTON PK 9090, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil. Attendez quelques secondes jusqu'à ce que l'écran s'illumine.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser en débranchant l'appareil pendant 10 secondes, puis rebranchez-le.

Comment régler la température sur le PEEKTON PK 9090 ?

Pour régler la température, utilisez les boutons '+' et '-' situés sur le panneau de contrôle. Appuyez sur '+' pour augmenter la température et sur '-' pour la diminuer.

Que faire si la température ne s'affiche pas correctement ?

Assurez-vous que l'appareil est correctement calibré. Si la température ne s'affiche toujours pas correctement, consultez le manuel d'utilisation pour les instructions de calibrage.

Comment nettoyer le PEEKTON PK 9090 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager l'appareil.

Que faire si l'appareil produit un bruit étrange ?

Si l'appareil émet un bruit étrange, vérifiez qu'il est bien posé sur une surface stable. Si le bruit persiste, débranchez l'appareil et contactez le service client pour une assistance supplémentaire.

Comment contacter le support technique pour le PEEKTON PK 9090 ?

Pour contacter le support technique, veuillez visiter notre site web et remplir le formulaire de contact ou appeler notre numéro de service client disponible dans le manuel d'utilisation.

MODE D'EMPLOI PK 9090 PEEKTON

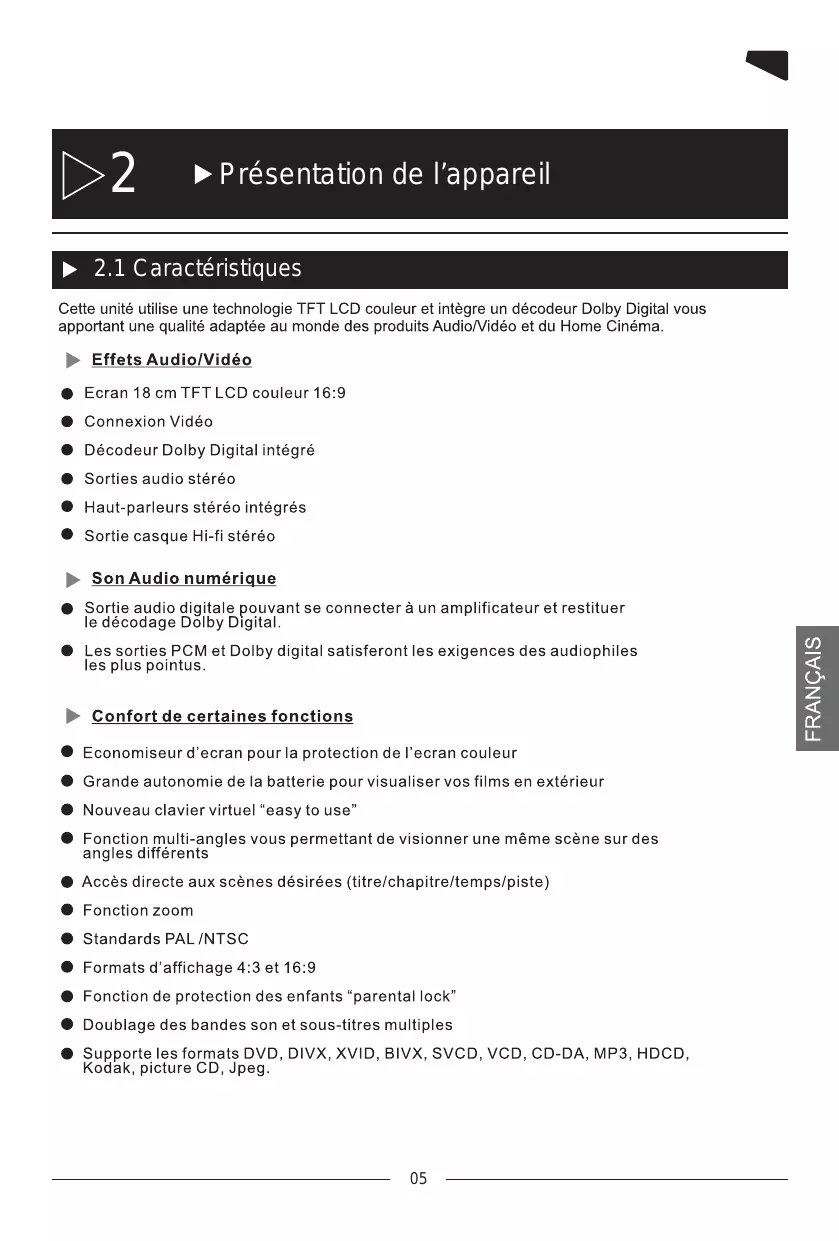

2.1 Caractéristiques

Cette unité utilise une technologie TFT LCD couleur et intègre un décodeur Dolby Digital vous apportant une qualité adaptée au monde des produits Audio/Video et du Home Cinéma.

Effets audio/viséo

Ecran 18 cm TFT LCD couleur 16:9 - Connexion Vidéo • Décodeur Dolby Digital intégré - Sorties audio stéréo Haut-parleurs stéréo intégrés - Sortie casque Hi-fi stéréo

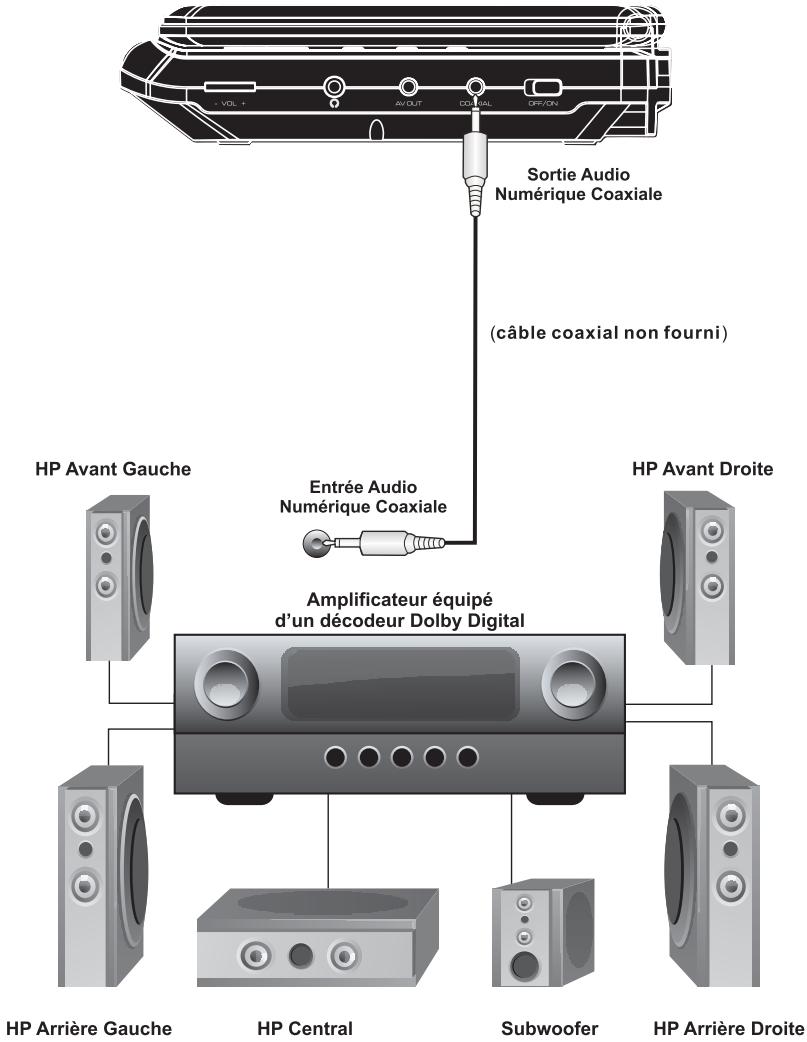

Son audio numérique

• Sortie audio digitale pouvant se connecter à un amplificateur et restituer le décodage Dolby Digital.
• Les sorties PCM et Dolby Digital satisferont les exigences des audiophiles les plus pointus.

Confort de certaines fonctions

Économiseur d'écran pour la protection de l'écran couleur - Grande autonomie de la batterie pour visualiser vos films en extérieur - Nouveau clavier virtuel "easy to use" - Fonction multi-angles vous permettant de visionner une même scène sur des angles différents • Accès directe aux scènes désirées (titre/chapitre/temps/piste) - Fonction zoom - Standards PAL/NTSC - Formats d'affichage 4:3 et 16:9 • Fonction de protection des enfants "parental lock" • Doublage des bandes son et sous-titres multiples - Supporte les formats DVD, DIVX, XVID, BIVX, SVCD, VCD, CD-DA, MP3, HDCD, Kodak, picture CD, JPEG.

2.2 L'appareil et ses accessoires

PK 9090

TELECOMMANDE

CABLES A/V

CASQUE

ADAPTATEUR SECTEUR

SACOCHE

ADAPTATEUR ALLUME-CIGARE

MANUEL

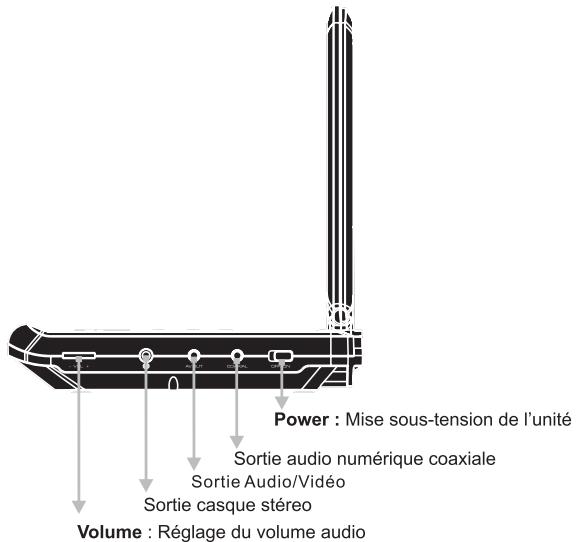

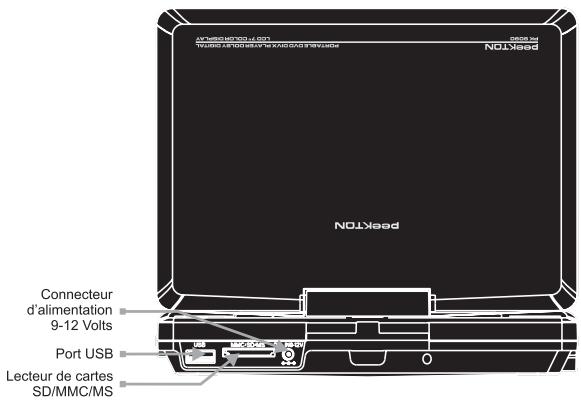

Panneau avant

MENUE: Permet d'acceder au menu principal du DVD ou du support

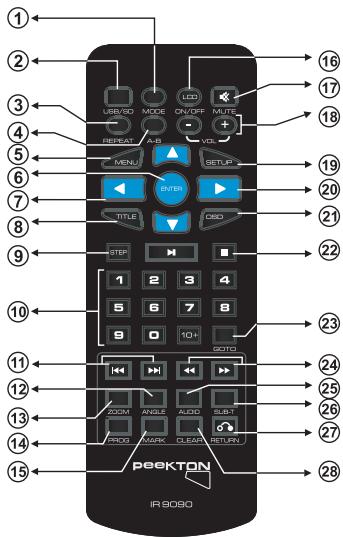

Fonctions de la télécommande

1) MODE : Sélectionne les modes d'affichage. 2) USB/SD: Permet d'afficher les fichiers contenus sur un support USB/SD/MS/MMC. 3) REPEAT: Permet d'activer/configurer la fonction repeat. 4) A-B: Permet la lecture en continue sur une plage définie entre 2 points. 5) MENU : Permet d'accéder au menu principal du support (DVD...). 6) ENTER : Valide un besoin ou une sélection. 7) Permet de naviguer dans les options. 8) TITLE: Affiche le menu titre d'un disque. 9) STEP : Pour avancer image par image. 10) Touches numériques. 11) SKIP: Permet d'effectuer des sauts de piste avant ou arrière. 12) ANGLE: Permet de besoin divers angles de vue d'une scène. 13) ZOOM: Permet d'agrandir l'image DVD. 14) PROG : Pour faire une programmation de lecture. 15) MARK: Pose un repère pendant la lecture. 16) LCD On/Off: Permet de couper l'alimentation de l'écran lorsque celui-ci est baissé. 17) MUTE: Permet de couper le son. 18) VOLUME -/+ : Diminue/augmente le volume du son. 19) SETUP: Permet d'accéder à la configuration de l'appareil. 20) Permet de naviguer dans les options. 21) OSD : Affiche les informations de lecture à l'écran. 22) STOP: Arrête la lecture. 23) GOTO: Permet l'accès à un moment donné d'une série. 24) Permet d'effectuer un avance ou retour rapide. 25) AUDIO: Permet le changement de piste audio. 26) SUB-T: Permet le réglage des sous-titres. 27) RETURN: Retour au menu précédent. 28) CLEAR: Efface les programmes de liste de lecture.

3.1 Connexion de l'alimentation

Votre produit est un appareil nomade qui a besoin d'une batterie pour fonctionner.

Vous avez 2 possibilités pour recharger votre appareil :

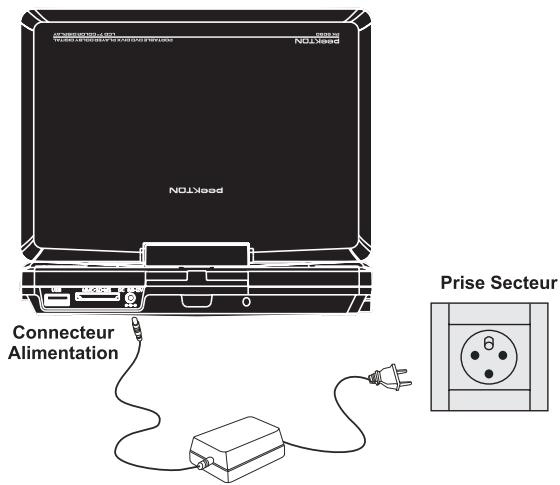

Connexion de l'alimentation avec la prise secteur

Connectez le câble d'alimentation à l'entrée 9-12 volts du produit puis branchez le cordon d'alimentation à une prise secteur.

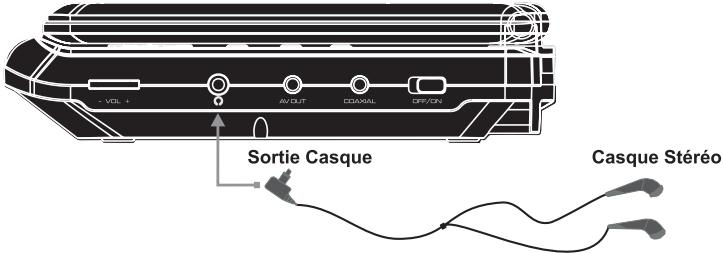

3.4 Connexion à un casque stereo

Connectez votre casque stéreo comme indiqué ci-dessous.

Attention à ne pas tirer trop fort sur les câbles du casque. Attention à ne pas endommager la prise casque en actionnant fortement la fiche jack de votre casque dans la prise.

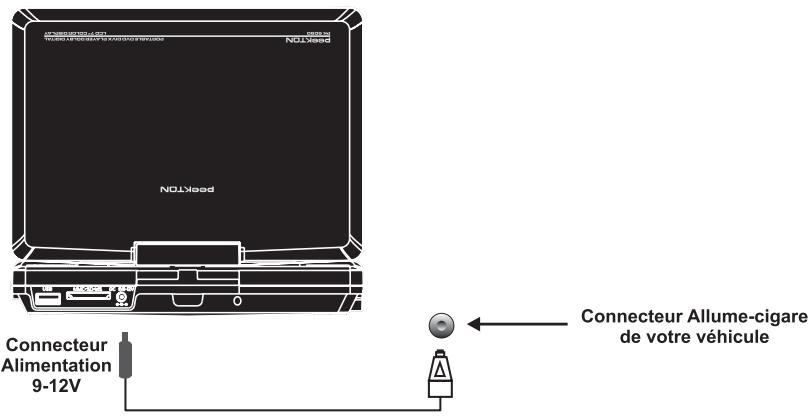

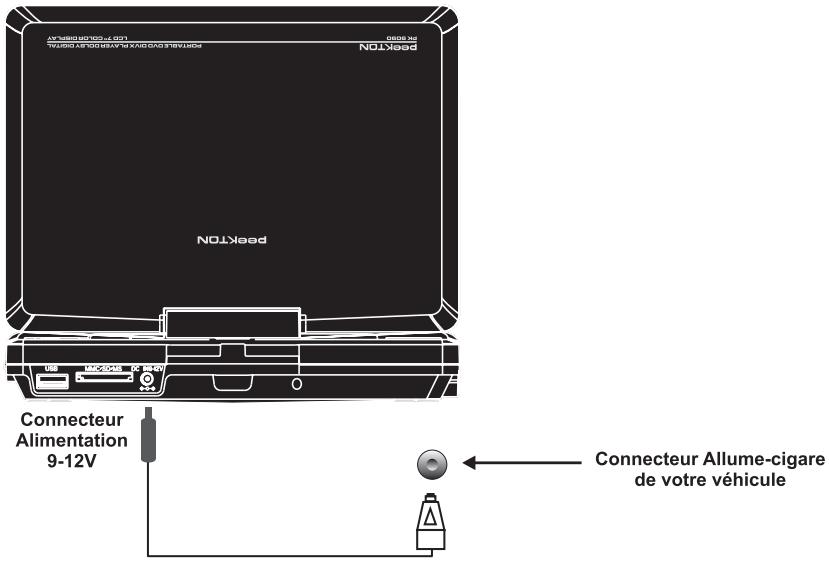

3.5 Connexion à un allume-cigare

Connectez le cordon allume-cigare (fourni avec votre appareil) comme indiqué ci-dessous.

Attention, n'utilisez pas un autre cordon que celui fourni avec votre produit.

La tension d'alimentation est de 9-12 Volts, vous devez vérifier si l'alimentation de votre véhicule est conforme avant de la connecter. Déconnectez votre installation lorsque vous quittez votre véhicule.

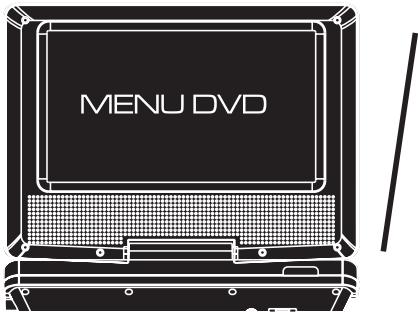

Opérations de base

Ouvrez le capot du lecteur.

Retirez la protection avant de lire un DVD.

Allumez l'appareil.

Lorsque vous lisez un DVD du commerce, le menu s'affiche directement.

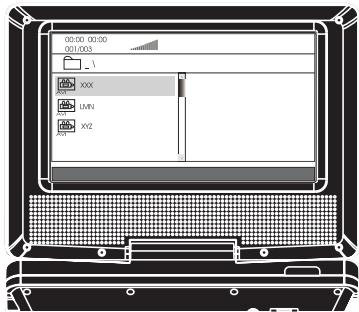

Lorsque vous lisez un DVD-R, CD..., un menu comme affiché ci-dessus apparait à l'écran.

Sélectionnez le fichier à lire avec les flèches de votre télécommande ou « et » sur l'appareil et pressez ENTER.

4.2 Lecture d'une clé USB / carte SD, MMC, MS

Allumez l'appareil.

Insérez la carte SD/MMC/MS dans le lecteur situé à l'arrière.

Insérez la clé USB dans le lecteur situé à l'arrière.

Après l'insertion d'une clé USB ou d'une carte mémoire, pressez la touche USB/SD de la télécommande. Un menu comme affiché ci-dessus apparait à l'écran. Sélectionnez le fichier à avec les flèches et de toute télécommande ou et sur l'appareil et pressez ENTER.

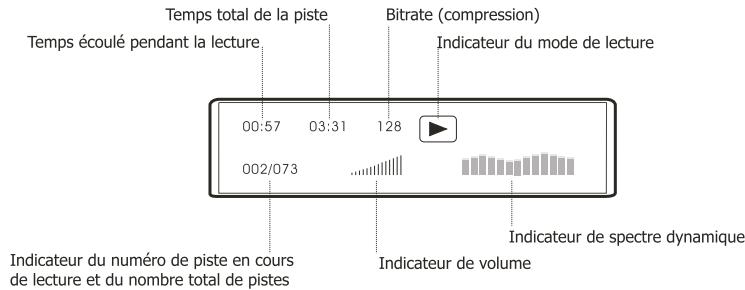

4.3 Affichage des informations

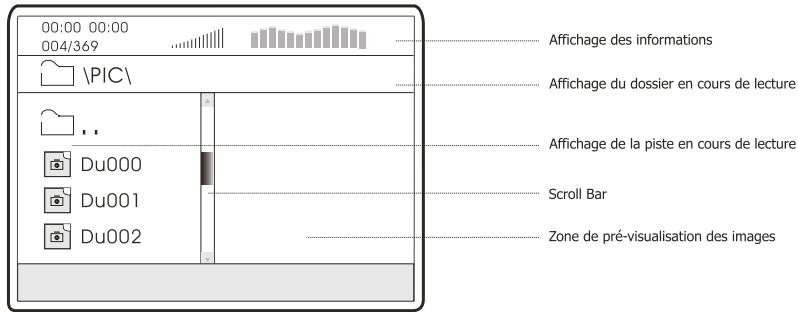

L'affichage des pistes contenues sur vos CD se fait sous cette forme :

4.4 Fonction ralenti (step)

En appuyant sur la touche STEP, vous activez la fonction lecture lente en avant et en arrière. La lecture se ralentit de 1/2, 1/4, 1/8, 1/16 en avant puis de 1/2, 1/4, 1/8, 1/16 en arrière jusqu'à la lecture normale.

Pour revenir en lecture normale, appuyez sur PLAY.

STEP

STEP

STEP

STEP

4.5 Fonction ANGLE

Certains films sont tournés en multi-angles, c'est à dire que vous avez le choix de visionner le film sous différents angles de prise de vue.

En général, il est indiqué sur la pochette du DVD si le film est tourné en multi-angles.

Si vous souhaitez utiliser cette fonction, il faut l'activer au préalable dans le menu Réglages Généraux (voir Chapitre 5):

Lors de la lecture d'un film, si un ou plusieurs angles sont disponibles, le dessin ci-dessous s'affiche à l'écran :

Sur l'exemple ci-dessus, 4 angles sont disponibles, pour sélectionner les angles, appuyez sur la touche ANGLE de votre télécommande.

4.6 Fonction AUDIO

Appuyez séquentiellement sur la touche AUDIO de votre télécommande pour changer les pistes audio disponibles sur votre DVD.

La liste des pistes audio est spécifiée sur la pochette de votre DVD.

Attention: Certains DVD ne le permettent pas.

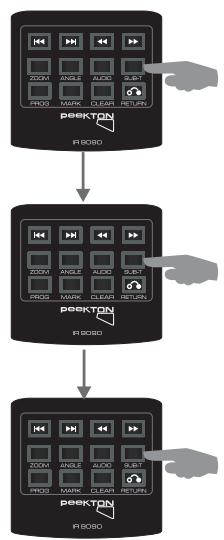

4.7 Fonction SOUS-TITRES

Appuyez sur la touche SUB-T pour changer les langues des sous-titres.

Pour enlever les sous-titres, appuyez sur la touche SUB-T jusqu'à ce que vous obtieniez l'information "Subtitle Off".

Important : Pour afficher les sous-titres d'un film, ces derniers doivent être présents sur le DVD que vous lisez.

4.8 Fonction a-b

Appuyez sur la touche A-B afin de lire en boucle une série que vous sélectionnez.

Appuyez une première fois pour marquer le point de départ (A) et une seconde fois pour marquer le point d'arrivée (B). La lecture de la séquence s'effectuera en boucle jusqu'à ce que vous appuyez une troisième fois sur la touche A-B pour annuler cette répétition.

4.9 Fonction REPEAT

Appuyez sur la touche REPEAT pour rejouer un chapitre, un titre ou un film.

En appuyant plusieurs fois, vous pouvez sélectionner le type de répétition que vous souhaitez.

Pour arrêter, appuyez une dernière fois sur REPEAT. Selon le type de disque lu, les informations suivantes s'affichent :

DVD

SVCD VCD CD AUDIO

Mp3 DIVX WMA

4.10 Fonction MARK

Pendant la lecture d'un DVD, vous pouvez marquer une position définie à laquelle vous désirez revenir ultérieurement.

En appuyant sur la touche MARK, la fenêtre ci-dessous apparait :

(image 1)

(image 2)

Appuyez sur la touche ENTER et le chiffre 01 apparait signifiant que la première position est mémorisée en mode lecture. Avec la flèche, accédez à la position suivante.

Vous avez la possibilité de mémoriser 12 positions.

4.11 Fonction OSD

Lorsque vous lisez un DVD, vous avez la possibilité d'accéder aux informations de temps et de lecture en appuyant sur la touche OSD de la télécommande.

1. Appuyez une fois sur la touche OSD, le numéro du titre en cours de lecture, du chapitre et le temps écoulé s'affichent.
2. Appuyez une seconde fois sur la touche OSD pour faire apparaître le temps écoulé du chapitre.
3. Appuyez une troisième fois sur la touche OSD pour faire apparaître le temps restant du chapitre.
4. Appuyez une quatrième fois sur la touche OSD pour faire apparaître le temps écoulé du titre.
5. Appuyez une cinquième fois sur la touche OSD pour sortir de ce menu.

Note : En mode VCD, SVCD, CD AUDIO, l'affichage des informations est sous cette forme :

4.12 Fonction programme

Si le disque (SVCD, VCD, DVD, CD) a plus de 2 titres ou 2 chapitres, vous pouvez appuyer sur la touche PROG pour définir l'ordre de lecture des titres ou chapitres que vous souhaitez.

Prog: TT(09)/CH(12)

01 TT:06 CII:28

06 TT: CII:

02 TT: CH:

07 TT: CH:

03 TT: CH:

08 TT: CH:

04 TT: CII:

09 TT: CII:

05 TT: CII:

10 TT: CII:

ExitStartBack

Programmer les titres et les chapitres dans l'ordre de lecture désiré avec les touches de direction ⟨•⟩ puis valider.

Pour effacer la liste de lecture, appuyez sur la touche PROG en cours de lecture de la liste, sélectionnez les programmes et appuyez sur la touche CLEAR lorsque vous pouvez effacer le programme.

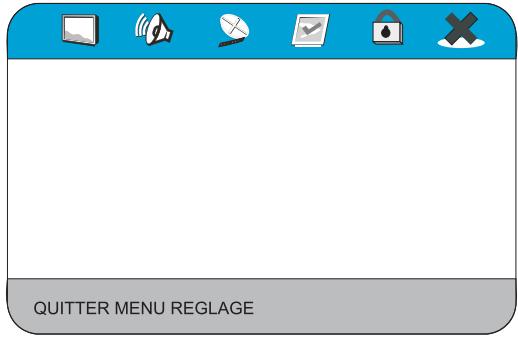

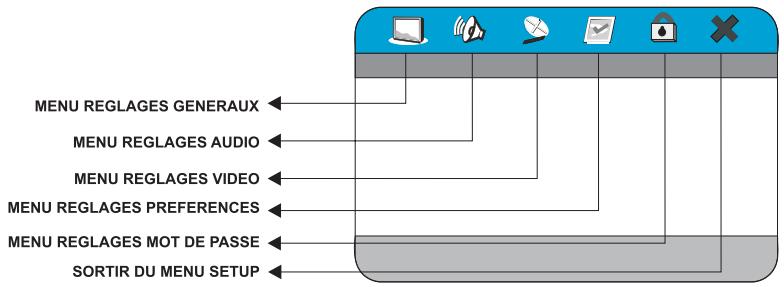

Le menu SETUP se compose de six sous-menus pour les réglages généraux, les réglages audio, video, les réglages préférences, les réglages mot de passe, sortir du menu. Ce menu est accessible avec le bouton SETUP de la télécommande et sur l'appareil. Pour naviguer entre les différents sous-menus, utilisez les flèches et ; pour naviguer dans les différentes options des sous-menus, utilisez les flèches et de la télécommande.

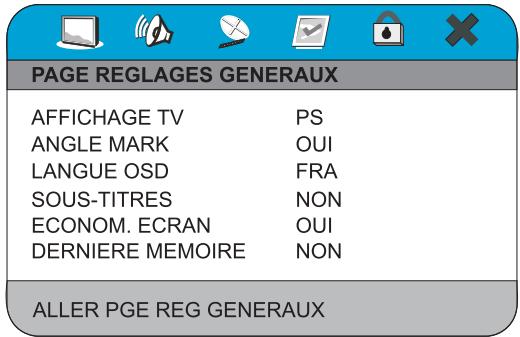

5.1 Menu réglages généraux

Le sous-menu "Réglages Généraux" permet de paramétrer les réglages de base.

1. AFFICHAGE TV : Cette option permet de passer du mode 4:3 Pan Scan, à 4:3 Letter Box et 16:9 Large.
2. ANGLE MARK : Cette option permet d'afficher le logo “angle” lorsque vous visionnez un film proposant plusieurs angles.
3. LANGUE OSD: Cette option permet de sélectionner la langue d'affichage des menus.
4. SOUS-TITRES: Cette option permet d'activer les sous-titres de votre film.
5. ECONOMISEUR ECRAN: Cette option permet d'activer l'économiseur d'écran pour ne pas marquer le tube de votre TV.
6. DERNIERE MEMOIRE: Cette option permet de reprendre la lecture d'un film à l'instant où elle a été arrêtée.

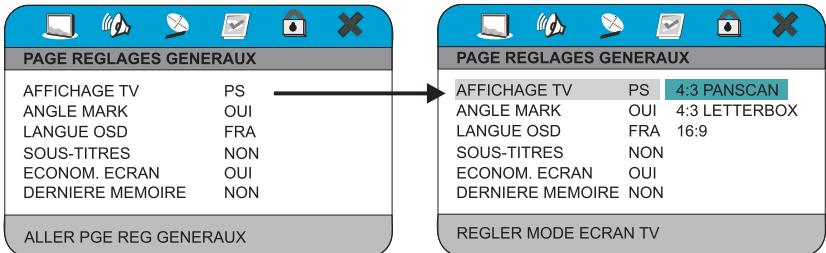

Affichage TV

Cette option permet de passer du mode 4:3 Pan Scan, à 4:3 Letter Box et 16:9 Large à l'aide des flèches ▽ ◀ de la télécommande.

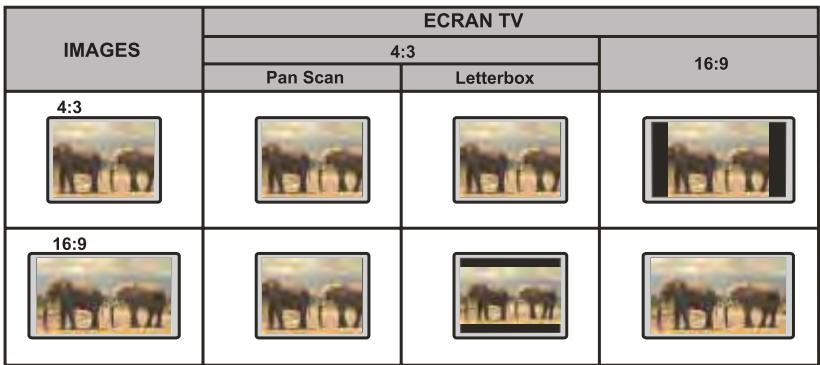

Le tableau ci-dessous permet de voir les différences entre les formats proposés.

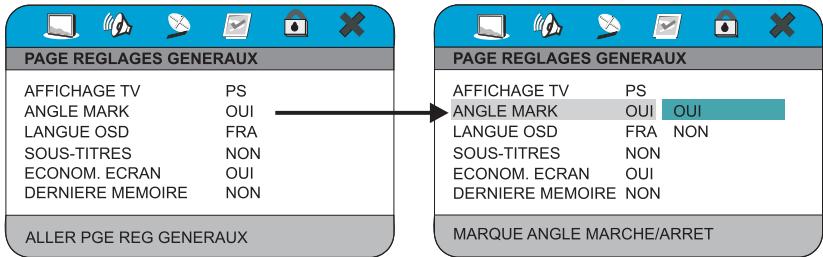

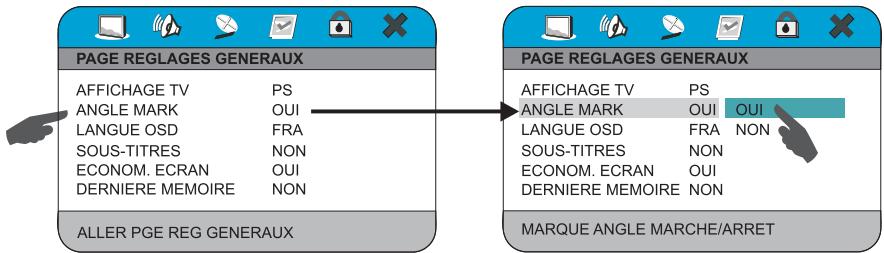

Cette option permet d'afficher le logo "angle" lorsqu'un film propose la fonction multi-angles.

Certains films sont proposés en multi-angles, c'est à dire que vous avez le choix de visionner le film ou une scène sous différents angles de prise de vue. En général, il est indiqué sur la pochette du DVD si le film peut être reproduit sous différents angles. Si vous activez cette fonction, le logo apparaît sur tout l'écran lorsqu'une scène du film est disponible sous différents angles.

5.1 Menu réglages généraux (suite)

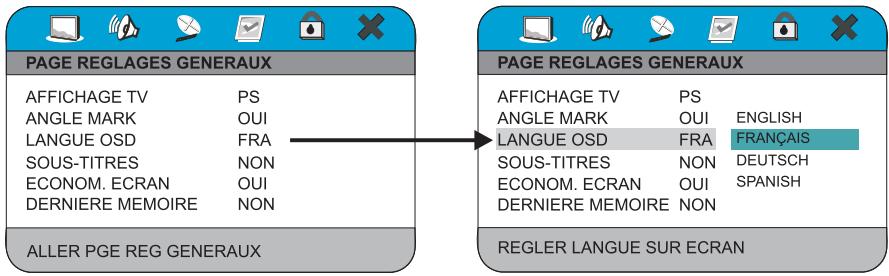

Cette option permet de sélectionner la langue d'affichage des menus.

Vous pouvez choisir entre 4 langues: français, anglais, allemand, espagnol.

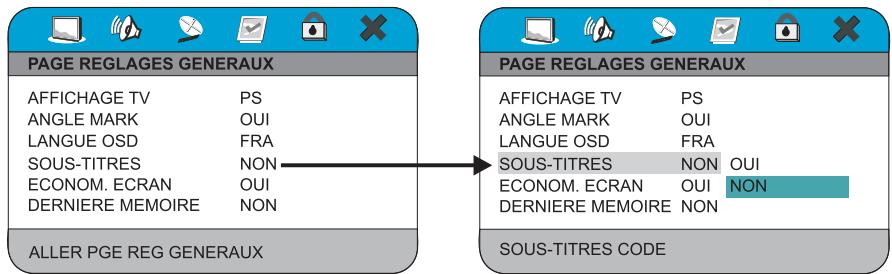

Cette option permet d'activer les sous-titres de votre film.

Important : Pour afficher les sous-titres d'un film, ces derniers doivent être présents sur le DVD que vous lisez.

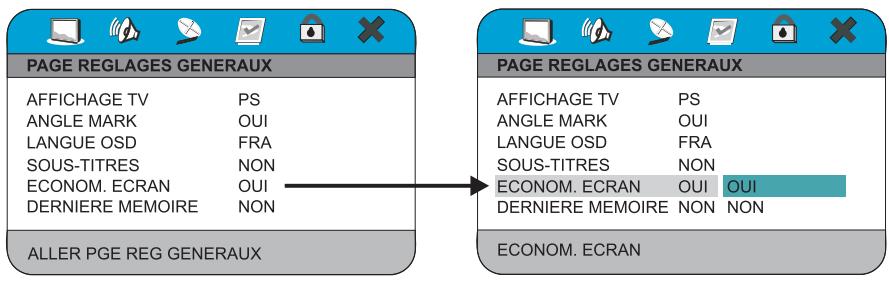

Economiseur d'ecran

Cette option permet d'activer l'économiseur d'écran pour ne pas marquer le tube de votre TV.

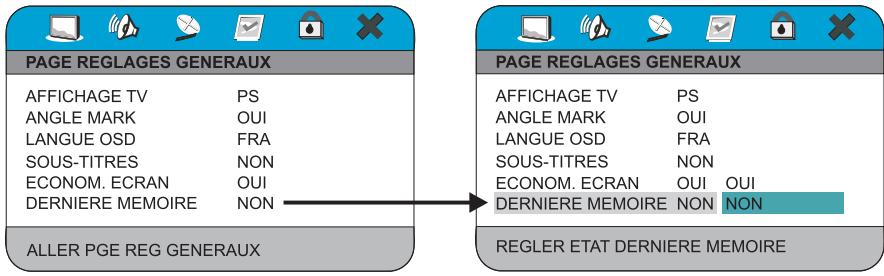

Derniere memoire

Cette option permet de reprendre la lecture d'un film à l'instant où elle a été arrêtée.

Pour cela, vous devez activer cette option au préalable.

Attention: Cette fonction n'est opérante que sur les DVD Video.

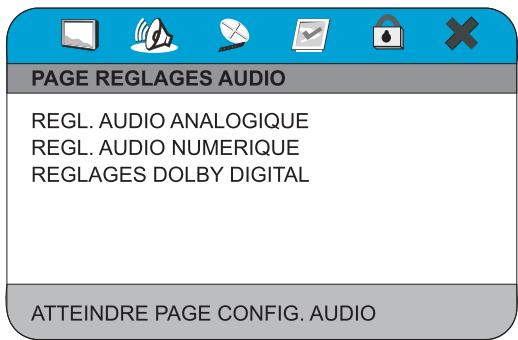

5.2 Menu réglages audio

Le sous-menu "Réglages Audio" permet de paramétrer les réglages audio de l'appareil.

1. RÉGLAGE AUDIO ANALOGIQUE : Cette option permet de régler les sorties analogiques.
2. RÉGLAGE AUDIO NUMERIQUE: Cette option permet de régler la sortie numérique coaxiale.
3. RÉGLAGES DOLBY DIGITAL : Cette option permet de paramétrer le traitement du son Dolby Digital.

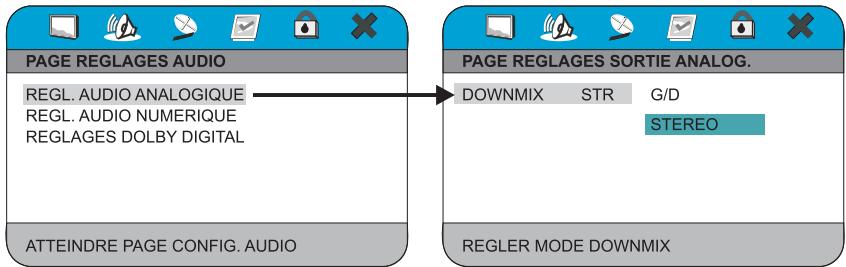

Reglage AUDIO analogique

Cette option permet de régler les sorties analogiques.

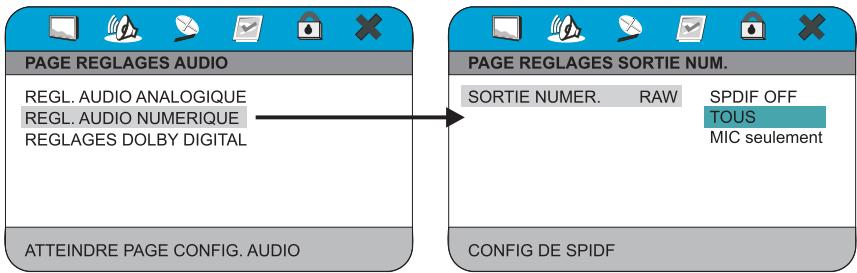

Reglage AUDIO numerique

Cette option permet de régler la sortie numérique.

Vous avez le choix entre couper la sortie numérique (SPDIF OFF), transcrire la source audio originale sans la modifier (TOUS), transformer toutes les sources audio en PCM (MIC seulement).

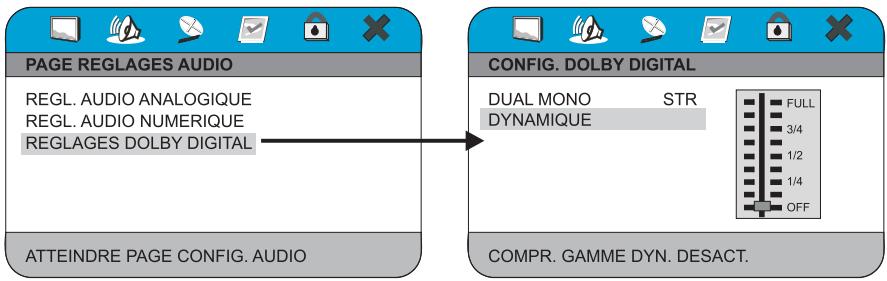

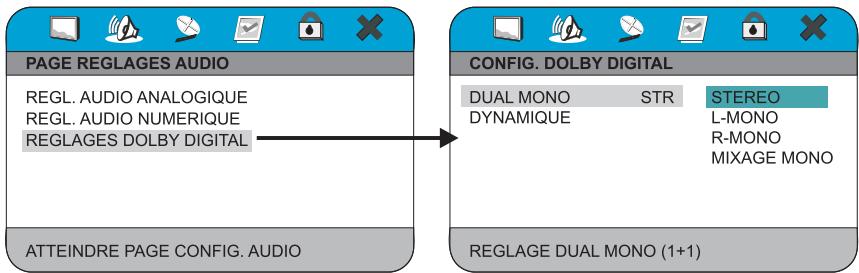

Cette option permet de régler le traitement Dolby Digital. Vous avez 2 réglages : Dual Mono et Dynamique.

Dual Mono : permet deCHOISIR le type de sortie audio. Vous pouvez regrouper les differentes pistes 5.1 en 1 (L/R MONO, MIXAGE MONO) ou en 2 canaux (STEREO).

5.2 Menu réglages audio (suite)

Dynamique : permet de réduire les écarts de niveau sonore sur une piste AC3 (Dolby Digital) pour une écoute plus homogène.

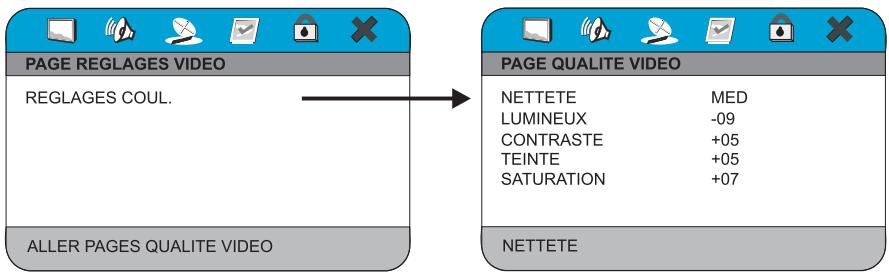

5.3 Menu réglages vidéo

Le sous-menu "Réglages Video" permet de paramétrer le traitement vidéo de l'appareil.

1. NETTETE : Cette option permet de régler la nettété, la qualité de l'image. Vous pouvez désirer entre haut, moyen et bas.
2. LUMINEUX: Cette option permet de régler la luminosité de l'image.
3. CONTRASTE : Cette option permet de régler le contraste de l'image.
4. TEINTE: Cette option permet de régler la teinte de l'image.
5. SATURATION: Cette option permet de régler la saturation de l'image.

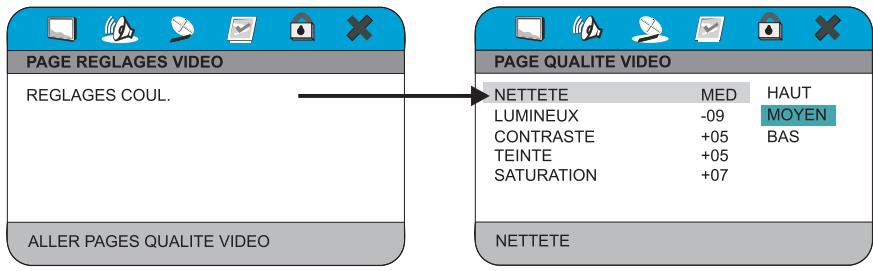

Nettete

Cette option permet de régler la netteté, la qualité de l'image. Vous pouvez choisir entre haut, moyen et bas.

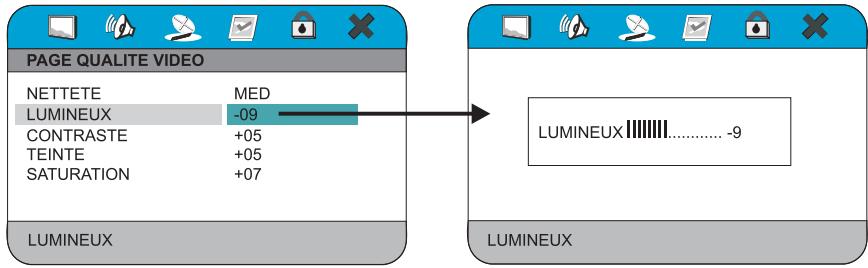

Lumineux

Cette option permet de régler la luminosité de l'image.

Vous avez la possibilité de régler la luminosité entre -20 et +20. Sachant que plus vous vous rapprochez du négatif, plus la luminosité baisse. Le réglage se fait à l'aide des boutons « < » et « > » de la télécommande ou sur l'appareil.

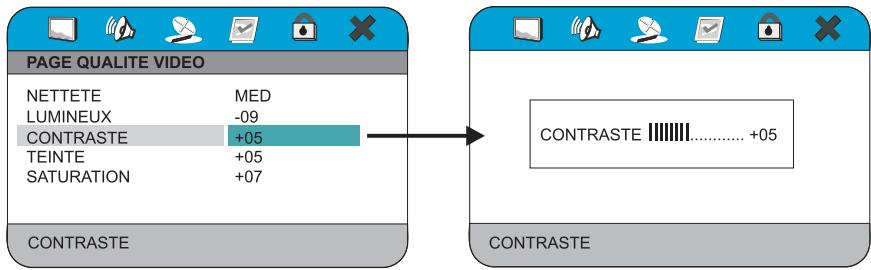

Contraste

Cette option permet de régler le contraste de l'image.

Vous avez la possibilité de régler le contraste entre -16 et +16.

Le réglage se fait à l'aide des boutons «-» et «+» de la télécommande ou sur l'appareil.

5.3 Menu réglages video (suite)

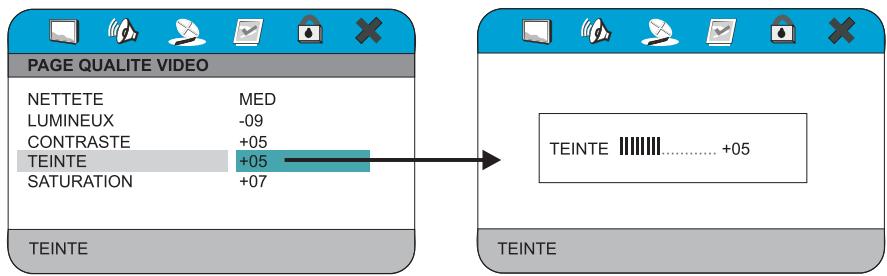

Cette option permet de régler la teinte de l'image.

Le réglage se fait à l'aide des boutons « + » et « - » de la télécommande ou sur l'appareil.

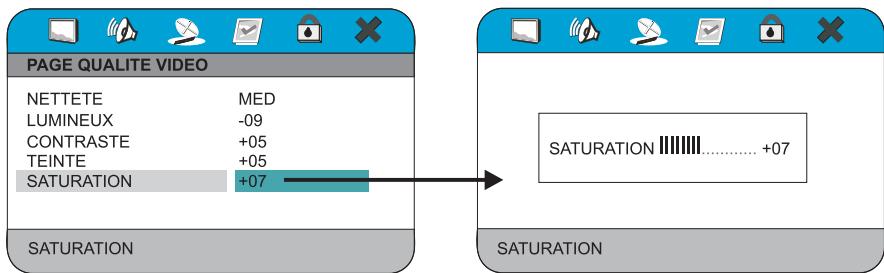

Saturation

Cette option permet de régler la saturation de l'image.

Le réglage se fait à l'aide des boutons « + » et « - » de la télécommande ou sur l'appareil.

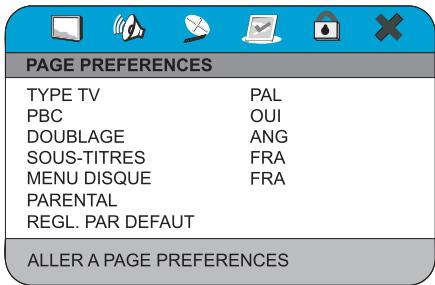

5.4 Menu réglages préférences

Le sous-menu "Réglages Préférences" permet de paramétrer les réglages audio/vidéo selon vos préférences.

Attention: Pour accéder à ce sous-menu, l'appareil ne doit pas contenir de disque.

1. TYPE TV: Cette option permet de passer du standard couleur PAL au NTSC.
2. PBC: Cette option permet d'activer ou de désactiver le menu d'un VCD/SVCD.
3. DOUBLAGE: Cette option permet de sélectionner la piste audio par défaut au lancement d'un DVD Video. Vous avez le choix entre anglais, français, allemand et espagnol.
4. SOUS-TITRES: Cette option permet de sélectionner la langue des sous-titres. Vous avez le choix entre anglais, français, allemand et espagnol.
5. MENU DISQUE: Cette option permet de sélectionner la langue, par défaut, du menu du DVD (cette option n'est opérante que si le DVD dispose d'un menu).
6. PARENTAL: Cette option permet de paramétrer le verrouillage parental grâce à divers choix.

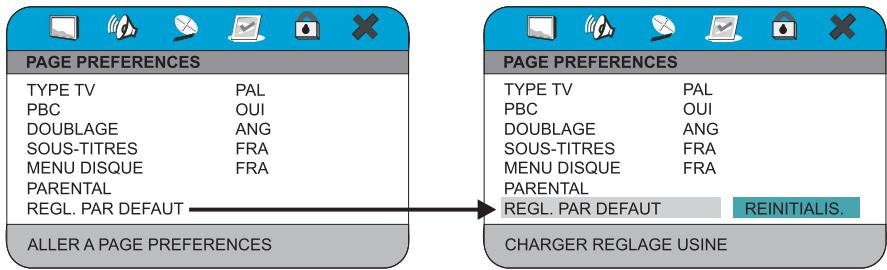

7. RÉGLAGE PAR DÉFAUT: Cette option permet de réinitialiser les réglages d'usine de l'appareil.

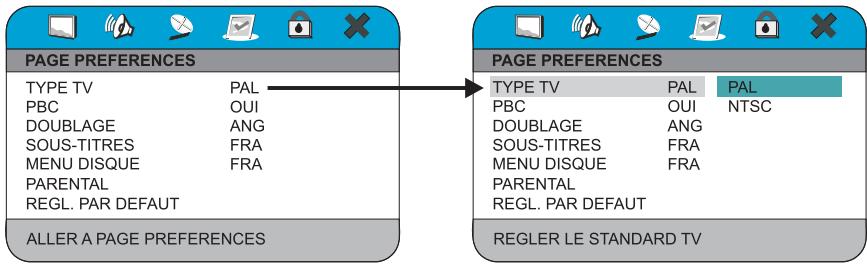

Type TV

Cette option permet de passer du standard couleur PAL au NTSC. Les lecteurs DVD utilisent un signal PAL ou NTSC en sortie vidéo. Si vous constatez une image en noir et blanc sur votre TV, cela provient du fait que votre TV est toujours en mode SECAM alors que le lecteur de DVD envoie un signal PAL. Il faut donc impérativement commuter votre TV en mode PAL.

5.4 Menu réglages préférences (suite)

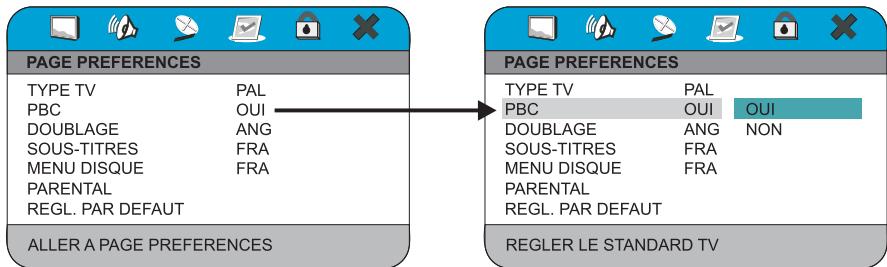

Cette option permet d'activer ou de désactiver le menu d'un VCD/SVCD.

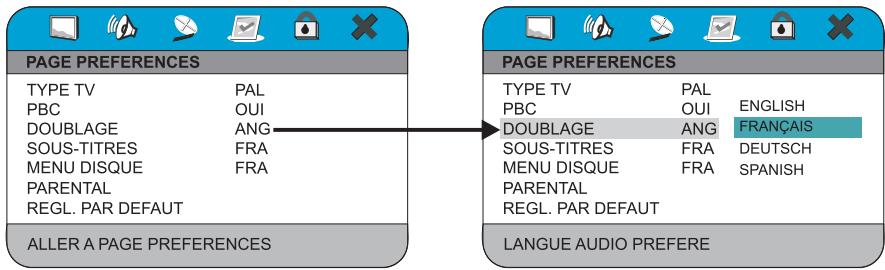

Cette option permet de sélectionner la piste audio par défaut au lancement d'un DVD Video. Vous avez le choix entre anglais, français, allemand et espagnol.

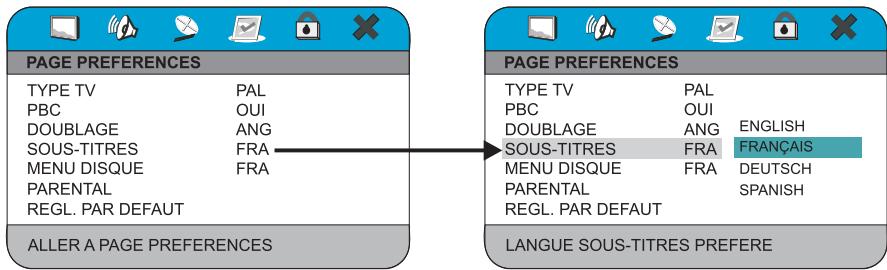

Cette option permet de sélectionner la langue des sous-titres. Vous avez le choix entre anglais, français, allemand et espagnol.

5.4 Menu réglages préférences (suite)

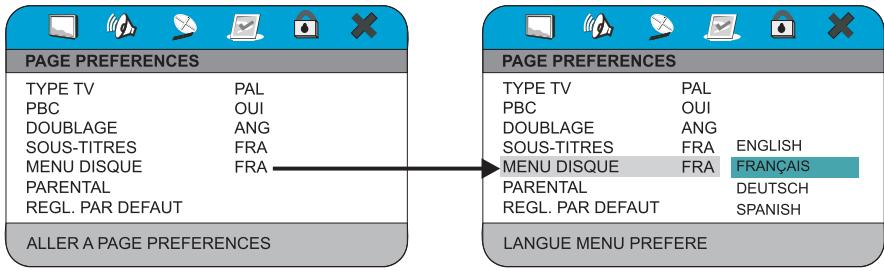

Cette option permet de sélectionner la langue par défaut du menu des DVD Video. Attention : cette option n'est opérante que si le DVD dispose d'un menu.

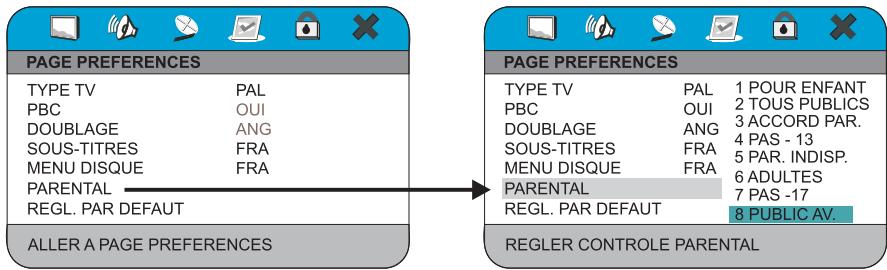

Verrouillage parental

Cette option permet de paramétrer le verrouillage parental grâce à divers choix :

1. Pour enfant
2. Parent indispensable
3. Tout public
4. Adultes
5. Accord parental
6. Disponible pour les + de 17 ans
7. Interdit aux -13 ans. Public averti.

Reglages par default

Cette option permet de réinitialiser les réglages par défaut de l'appareil.

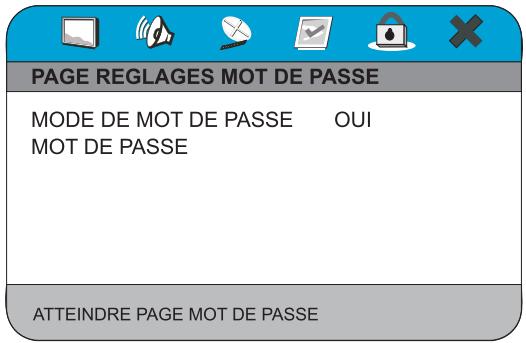

5.5 Menu réglages mot de passe

Le sous-menu "Réglages Mot de Passe" permet de paramétrer les réglages du mot de passe du verrouillage parental.

1. MODE DE MOT DE PASSE : Cette option permet d'activer ou de désactiver le mot de passe.
2. MOTE DE PASSE : Cette option permet de changer le mot de passe du verrouillage parental.

Mode de MOT de PASSE

Cette option permet d'activer ou de désactiver le mot de passe.

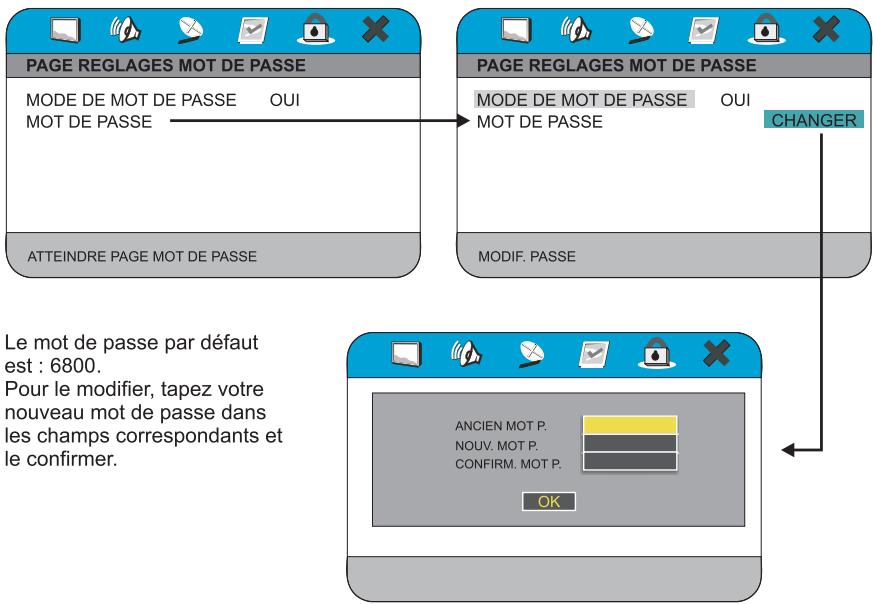

MOT de PASSE

Cette option permet de changer le mot de passe du verrouillage parental.

5.6 Sortir du menu SETUP

Pour sortir du Menu SETUP, positionnez-vous sur la croix (dernier sous-menu) et validez avec la touche ENTER.

6.1 Causes et solutions

Si vous rencontrez un problème avec votre appareil, consultez en premier lieu le guide de dépannage ci-dessous.

Problèmes	Solutions
La télécommande ne fonctionne pas.	- Vérifiez les piles de la télécommande. Changez-les au besoin.- Utilisez la télécommande à une distance inférieure à 6 m.- Retirrez les piles et maintenez une ou plusieurs touches pendant quelques minutes pour réinitialiser le processeur de la télécommande. Remettez les piles et essayez de nouveau.
L'unité ne se met pas en route.	- Le cordon d'allimentation est il branché au secteur ?- Vérifiez que vous n'avez pas activé le commutateur d'alimentation sur OFF.
La lecture du disque ne se fait pas.	- Vérifiez l'installation du disque : étiquette sur le dessus.- Le disque est-il compatible avec les formats du lecteur ?- Essayez d'autres disques du même type.- Le disque est-il sale ou rayé ?
Aucun son en mode 5.1	- Le son 5.1 ne s'entend que dans les conditions suivantes a) Le lecteur DVD doit être correctement raccordé à un système amplifié home kinéma.b) Le disque lu doit avoir une piste 5.1.- Vérifiez que la sortie audio correspondante est bien activée dans le menu AUDIO (Tous).
L'icône ♂s'affiche sur l'écran.	- Cette icône s'affiche lorsque que vous souhaitez activer certaines fonctions qui ne sont pas compatibles avec le format du disque que vous lissez.
Le menu Disque ne s'affiche pas.	- Vérifiez si le disque possède un menu?
Le format d'écran ne peut être modifié.	- Le format d'affichage est fixé en fonction de son enregistrement sur le DVD.
Aucun son.	- Vérifiez si la sélection Sortie Numérique est correctement activée dans le menu AUDIO.

Spécifications techniques

Compatibilité	DVD/VCD/CD/MP3/MPEG4/DIVX
Mode de signal	PAL/NTSC
Taille de l'écran	7 inch (18 cm)
Gamme de fréquence	20HZ à 20KHZ
Sortie Video	1 Vp-p75 Ohm unbalanced
Sortie Audio	1.4 Vrms/10KOhm
Pression acoustique	+ 85dB
Laser	Semiconductor laser, Waver length: 650 nm/795nm
Source d'alimentation	DC 9-12V
Consommation	10W
Condition d'opération	5~40 °C
Type de batterie	Li Polymer
