| Type de produit | Lave-linge |
| Marque | ARTHUR MARTIN |
| Modèle | AWT 1156 AA |
| Hauteur | 850 mm |
| Largeur | 400 mm |
| Profondeur | 600 mm |
| Tension | 230 V / 50 Hz |
| Puissance totale | 2300 W |
| Pression d'eau | 0,05 à 0,8 MPa (0,5 à 8 bars) |
| Capacité maximale (coton) | 5,0 kg |
| Vitesse d'essorage maximale | 1300 tr/min |
| Programmes de lavage | Coton, Synthétiques, Délicat, Laine, Lavage à main, Optima 1h, Flash 30 min, Rinçage, Vidange, Essorage |
| Options disponibles | Prélavage, Lavage rapide, Nuit Silence Plus, Rinçage plus, Départ différé, Signal sonore |
| Classe d'efficacité énergétique | AA (programme Coton 40°C) |
| Consommation d'eau (programme Coton 60°C) | 59 L |
| Consommation d'énergie (programme Coton 60°C) | 2,00 kWh |
| Entretien | Détartrage, nettoyage carrosserie, boîte à produits, filtre de vidange |
| Sécurité | Verrouillage couvercle, sécurité anti-balourd, protection contre le gel, arrêt cuve pleine |
| Installation | Débridage obligatoire, mise à niveau, raccordement eau et vidange (hauteur 70-100 cm) |
FOIRE AUX QUESTIONS - AWT 1156 AA ARTHUR MARTIN
Questions des utilisateurs sur AWT 1156 AA ARTHUR MARTIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-linge au format PDF gratuitement ! Retrouvez votre notice AWT 1156 AA - ARTHUR MARTIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AWT 1156 AA de la marque ARTHUR MARTIN.
MODE D'EMPLOI AWT 1156 AA ARTHUR MARTIN
POUR L'UTILISATEUR 3
Avertissements 3
Description de l'appareil 4
Comment faire un lavage ? 5
Tableau des programmes 7
Guide de lavage 8
Entretien et nettoyage 10
En cas d'anomalie de fonctionnement. 11
Garantie 12
Service après-vente 12
POUR L'INSTALLATEUR 13
Avertissements 13
Caractéristiques techniques 13
Installation 14
est construit selon des normes, directives et/ou décrets pour une évaluation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez impérativement lire les préconisations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels. Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution. Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de se électrocuter. Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Lors de la mise au rebut de votre appareil, et pour écartez tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
1. Avertissements
Conservez cette notice d'utilisation avec votre appareil. Si ce dernier devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement du lave-linge et des avertissements s'y rapportant.
Les avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Nos priions de lire attentivement ces remarques avant d'installer et d'utiliser suiveil. Nous vous remercions de votre attention.
1.1. Utilisation
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
- Voiture appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
- Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu : laver, rincer et essorer.
- Débranche la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
- Ne lavez en machine que les articles pouvant supporter ce traitement. Aidez-vous des indications se trouvant sur l'étiquette de chaque article.
- Ne lavez pas en machine le linge avec baleines, les tissus non doublés ou déchirés.
- Veillez àérer avant chaque lavage les pièces de monnaie, épingles de sûreté, broches, vis, etc. Elles peuvent provoquer des dégâts importants, si elles sont laissées dans le linge.
- Ne mettez pas dans le lave-linge les articles détachés à l’essence, l’alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit se soit évaporé avant de placer les articles dans le tambour.
- Rassemblez les petits articles, tels que chaussettes, ceintures, etc., dans un petit sac de toile ou une taie. Utilisez la quantité de produit lessiviel indiquée au paragraphe «Dosage des produits lessiviels».
Débranche toujours le lave-linge avant de procéder à son nettoyage et son entretien.
1.2. Précautions contre le gel
Si votre appareil est exposé à une température inférieure à 0°C, prenez les précautions suivantes:
- Fermez le robinet et déconnectez le tuyau d'arrivée d'eau.
- Placez l'extrémité de ce tuyau et du tuyau de vidange dans une cuvette sur le sol.
- Sélectionnez le programme Vidange et faites-le fonctionner jusqu'à la fin.
- Mettez l'appareil hors tension en plaçant le sélecteur de programmes sur la position «Arrêt» ou en
appuyant sur la touche Marche/Arrêt*.
- Débranche l'appareil.
- Révissez le tuyau d'arrivée d'eau et remettez en place le tuyau de vidange.
De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de votre appareil.
Pour faire fonctionner de nouveau votre appareil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0°C.
1.3. Mise au rebut
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
Lors de la mise à la casse de votre appareil, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil.
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
1.4. Protection de l'environnement
Afin de réaliser des économies d'eau et d'énergie et donc de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes :
- Utilisez si possible l'appareil à pleine capacité plutôt que des charges partielles (en veillant toutefois à ne pas surcharger le tambour). Utilisez la fonction Prélavage ou Trempage uniquement pour le linge très sale.
- Adaptez la dose de lessive à la durée de l'eau (cf. paragraphe «Dosage des produits lessiviels») ainsi qu'à la charge et au degré de salissure du linge.

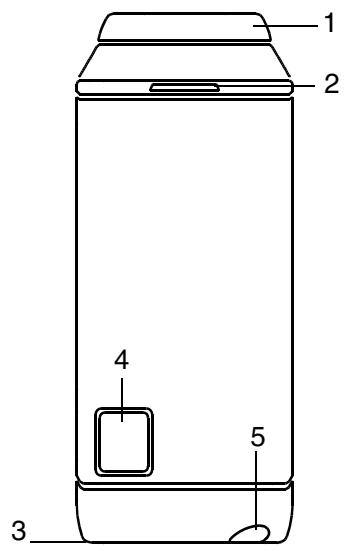

2. Description de l'appareil
1 - Bandeau de commandes 2 - Poignée d'ouverture du couvercle 3 - Pieds de mise à niveau 4 - Portillon du filtre 5 - Levier pour déplacer l'appareil

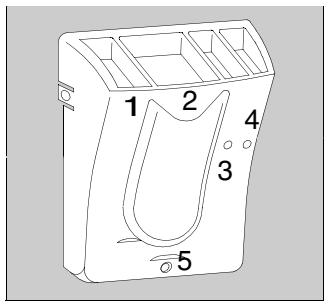

Symboles
1 - prélavage [L] 2 - lavage
3 - javellisation utilisable sur programmes Coton sans prélavage -
1/4 à 1 verre d'eau de javel diluée.
(ne pas dépasser le repère MAX)
4 - assouplissant
(ne pas dépasser le repère MAX)
5 - trop-plein assouplissant et javel (en cas de remplissage excessif).

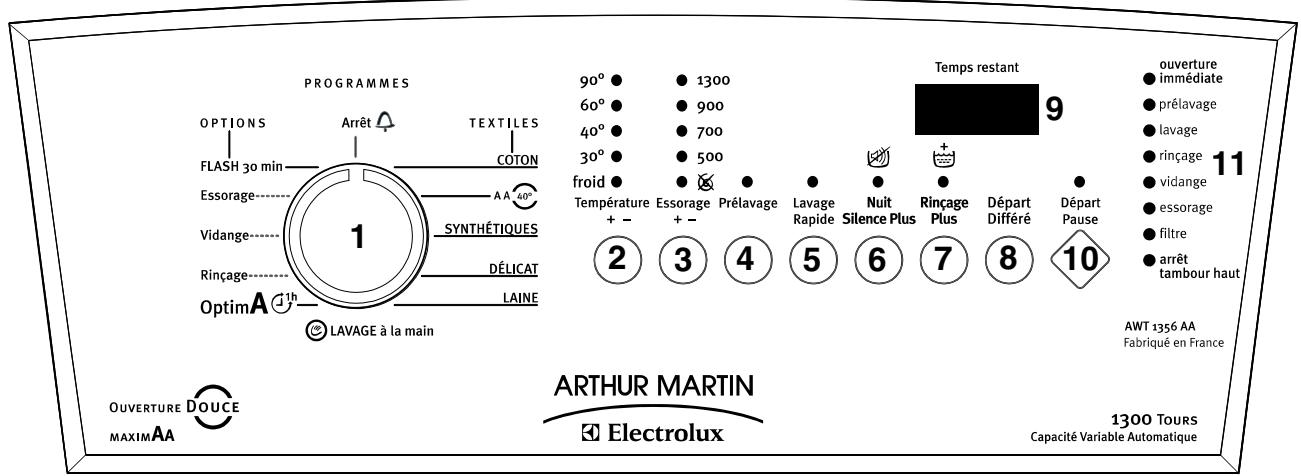

2.2. Le bandeau de commandes
7 - Touche «Rinçage plus» 8 - Touche «Départ différé» 9 - Fenêtre d'affichage 10 - Touche «Départ/Pause» 11 - Voyants de déroulement de programme et d'information
3. Comment FAIRE un LAVAGE?
Avant d'effectuer un premier lavage dans votre lave-linge, nous vous recommandons d'effectuer un lavage préliminaire à 90°C, sans linge mais avec de la lessive, pour nettoyer la cuve.
3.1. Chargement du linge
- Soulevez le couvercle de la machine.
- Ouvrez le tambour en appuyant sur le bouton de verrouillage A : les deux volets se décrochent automatiquement.
- Introduisez le linge, fermez le tambour et le couvercle de votre lave-linge.
Attention : avant la fermeture du couvercle de votre machine, assurez-vous que la porte du tambour est correctement fermée :
les deux volets accrochés,
- Le bouton de verrouillage à ressorti.
3.2. Dosage des produits lessiviels
Votre lave-linge a été conçu de manière à réduire vos consommations en eau et produits lessiviels, réduisez donc les doses préconisées par les fabricants de lessive. Versez la dose de lessive en poudre dans les compartiments lavage et prélavage si vous avez besoin de l'option «prélavage». Versez éventuellement l'assouplissant dans le compartiment et l'eau de javel dans le compartiment (utilisable sur programmes Coton sans prélavage).
Si vous utilisez un autre type de lessive, reportez-vous au paragraphe «produits lessiviels et additifs» du guide de lavage.
3.3. Choix du programme souhaité
Vous trouverez le programme approprié pour le type de linge dans le tableau de programmes (cf. 4)
Placez le sélecteur de programmes sur le programme souhaité ; les voyants correspondant aux phases composant le programme s'allument.
La fenêtre d'affichage affiche la durée probable du programme sélectionné (ex. : 1 heure).
La durée affichée est réajustée automatiquement au cours du cycle de lavage.
3.4. Choix de la température et de la vitesse d'essorage
90° Lors de la sélection, la température conseillée s'affiche. Il est possible de moduler cette température à l'aide de la touche. Pour le choix de la température de lavage, tenez compte du programme froid sélectionné (en vous aidant des indications Température figurant sur le tableau des programmes) et conformez-vous à la température indiquée sur l'étiquette d'entretien de chaque article à laver (voir le guide de lavage). 1300 Lors de la sélection du programme, ou en mode pause, la vitesse maximum (correspondant à la nature du linge) est affichée. Cependant, en appuyant sur la touche «Essorage», il est possible de réduire cette vitesse ou de désirer l'option suppression d'essorage final (vidange uniquement).

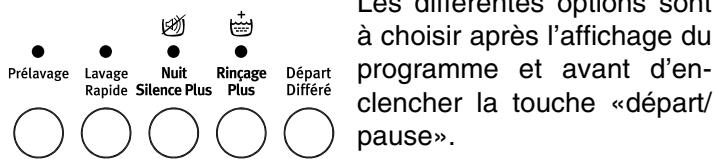

3.5. Choix de l'option désirée
Appuyez sur la ou les touches désirées ; les voyants correspondants s'allument. En appuyant de nouveau, les voyants s’éteignent. Lorsqu’une de ces options n’est pas compatible avec le programme choisi, le voyant correspondant clignote pendant quelques secondes et la mention « Err » apparait dans la fenêtre d'affichage (voir tableau des programmes).
Le lave-linge effectue un prélavage à 30°C max.
Le prélavage se termine par un bref essorage pour les programmes coton, synthétiques et par une vidange de l'eau pour les programmes délicats.
3.5.2. Option «lavage rapide
En appuyant sur cette option, on diminue le temps du lavage de 10 à 60 minutes selon le programme choisi.
3.5.3. Option «nuit silence plus
Elle permet de réduire le niveau sonore de votre lave-linge en vous offrant les mêmes performances de lavage. Ainsi, aucune gêne n'est occasionnée par l'utilisation de votre appareil la nuit. Il n'y a pas d'essorage et l'eau du dernier rinçage n'est pas évacuée pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour.
À la fin du cycle, «O» clignote dans la fenêtre d'affichage.
Vous pouvez terminer le cycle en effectuant soit un essorage soit une vidange : tournez le sélecteur de programmes sur la position Arrêt. Choisissez le programme Vidange ou Essorage (en ajustant la vitesse ou en choisissant la position). Appuyez sur la touche «départ/pause».
Cette option permet d'ajouter un rinçage sur tous les programmes sauf la laine.
3.5.5. Option «départ différé
Cette option permet de retarder le départ d'un programme de 30 minutes à 23 heures. Sélectionnez le nombre d'heures au bout desquelles vous souhaitez que le programme commence en appuyant par pressions successives sur la touche.
3.5.6. Signal sonore
À la livraison de l'appareil, un signal sonore est programmé.
Suppression du signal sonore :
- Tournez le programmateur sur Coton, Synthétiques ou Délicats (à température quelconque),
- Maintenez les touches Nuit Silence Plus et Start/Pause enfoncées pendant au moins 5 secondes. Le signal sonore est désactivé.
Sélection du signal sonore :
- Tournez le programmateur sur Coton, Synthétiques ou Délicat (à température quelconque),
- Maintenez les touches Nuit Silence Plus et Start/Pause enfoncées pendant au moins 5 secondes. Le signal sonore est activé.
3.6. Démarrage du programme
Après avoir choisi le programme de lavage, appuyez sur la touche «départ/pause» pour faire démarrer le cycle ; le voyant correspondant devient fixe.
Il est normal que le sélecteur de programmes ne tourne pas pendant le cycle.
ouverture immédiate • prélavage lavage - finissage vidange • essorage - filtration arrêt tambour haut
Le voyant du programme en cours est allumé. Si vous avez sélectionné un départ différé, le décompte commence. La fenêtre d'affichage «Temps restant» affiche soit la durée du programme soit le temps du départ différé.
3.7.1. Ajout de linge
L'ouverture du couvercle en cycle est possible lorsque le voyant «OUVERTURE IMMÉDIATE» est allumé. Appuyez sur la touche «départ/pause», le voyant «ARRÊT TAMBOUR HAUT» clignote, signalant le positionnement de celui-ci.
L'ouverture du couvercle se signale par un double clic du dispositif de verrouillage.
Appuyez de nouveau sur la touche «départ/pause» pour redémarrer.
3.7.2. Modification du programme en cours
Avant d'effectuer toute modification du programme en cours, il faut mettre le linge en pause en appuyant sur la touche «départ/pause». Si la modification n'est pas possible, la fenêtre d'affichage indique «Err» et le voyant correspondant clignote quelques secondes. Si vous décidez malgré tout de changer le programme, il faut annuler le programme en cours (voir ci-dessous).
3.7.3. Annulation du programme
Si vous désirez annuler un programme, tournez la manette du sélecteur de programmes sur la position «Arrêt». Il est possible de choisir un nouveau programme après l'annulation du précédent.
3.8. Fin du programme
Le lave-linge s'arrête automatiquement. «0» clignote dans la fenêtre d'affichage. L'ouverture du couvercle se signale par un double «clac» du dispositif de verrouillage. Le voyant «ARRET TAMBOUR HAUT» est allumé (si le tambour est arrivé à se positionner).
Si l'option «Nuit Silence Plus» ou «Arrêt Cuve Pleine» est, «0» clignote dans la fenêtre d'affichage. L'eau doit être vidangée avant d'ouvrir le couvercle. Vous pouvez terminer le cycle en effectuant soit un essorage soit une vidange : tournez le sélecteur de programmes sur la position Arrêt; CHOISSEZ LE PROGRAMME Vidange ou Essorage (en ajustant la vitesse ou en choisant la position); appuyez sur la touche «départ/pause».
Tournez la manette du sélecteur de programmes sur la position «Arrêt».
Sortez le linge.
Débranchez la prise de courant et fermez le robinet d'alimentation en eau.
Remarque : nous vous recommandons de laisser le couvercle et le tambour ouverts après utilisation afin d'aérer la cuve.
4. Tableau des programmes
Toutes les possibilités ne sont pas enumerées ci-après, mais uniquement les réglages les plus courants.
| Programme Type de linge | Charge | Options possibles | Tempéra-tures °C | Consommations indicatives | ||
| Litres | kWh | Durée | ||||
| COTON Blanc ou couleur, par ex, vêtement de travail non- maleurment sale, linge de lit, de table, de corps, serviettes. | 5,0 kg | Prélavage Lavage rapide Nuit Silence Plus Rinçage plus Départ différé | 90 | 59 | 2,00 | Voir fenêtre d'affichage (Données indicatives susceptibles de varier en fonction des conditions d'utilisation) |
| AA 40° A 40°, ce programme permét d'obtenir les mêmes résultats de lavage que le programme Coton 60° et convient aussi aux synthétiques. | 5,0 kg | Prélavage Nuit Silence Plus Rinçage plus Départ différé | 60* 40 | 42 55 | 0,85 0,70 | |
| SYNTHETIQUES Tissus synthétiques, lin- ge de corps, tissus de couleur, chemises qui ne se repassent pas, blous- ses. | 2,5 kg | Prélavage Lavage rapide Nuit Silence Plus Rinçage plus Départ différé | 60 | 52 | 1,10 | |
| DELICAT Pour tous les tissus déli- cats, par exemple, les ri- deaux. | 2,5 kg | 40 | 53 | 0,55 | ||
| LAINE Laine livable en machi- ne portant les mentions «pure laine vierge, lava- ble en machine, ne rétré- cit pas». | 1,0 kg | Nuit Silence Plus Départ différé | 40 | 50 | 0,40 | |
| LAVAGE à la main Linge très delicat portant le label «lavage à la main». | 1,0 kg | 40 | 50 | 0,40 | ||
| OPTIMA 1h Lavage en moins d'1h pour coton mélangés à 60° et 40° avec efficacité de lavage optimum. | 3,0 kg | Nuit Silence Plus Rinçage plus Départ différé | 60 | 55 | 1,00 | |
| FLASH 30 min Pour tissus peu sales sauf la laine. | 2,5 kg | Nuit Silence Plus Départ différé | 30 | 40 | 0,30 | |
| Utilisation | ||||||
| Rinçage | Le linge lavé à la main peut être rince avec ce programme. | 45 | 0,15 | |||
| Vidange | effectue une vidange après un arrêt cuve pleine (option Nuit Silence Plus) | 0 | 0,01 | |||
| Essorage | effectue un essorage de 500 à 1000/1100/ 1200/1300 tr/min** après un arrêt cuve plei- ne (option Nuit Silence Plus) | 0 | 0,05 | |||
- Programme de référence pour essais selon la norme CEI 456 (programme AA 40^ avec sélecteur de températures sur 60^). ** Selon les modèles.
5.1. Tri et préparation du linge
- Triez le linge par type et symbole d'entretien (voir chapitre 5.4 : Symboles internationaux pour l'entretien des textiles) : lavage normal pour le linge résistant pouvant supporter un lavage et un essorage énergiques ; lavage délicat pour le linge délicat qu'il convient de traiter avec précaution. Pour les charges mixtes, charges composées d'articles en fibres de différentes natures, CHOISSEZ UN PROGRAMME ET UNE TEMPERATURE convenant à la fibre la plus fragile.
- Lavez séparément le linge blanc et le linge de couleurs. Sinon, le linge blanc sera coloré ou prendra un ton grisâtre.
- Les vêtements neufs de couleur ont souvent un excédent de couleur. Lavez de telles pièces de préférence séparément la première fois. Respectez les indications d’entretien «laver séparément» et «laver plusieurs fois séparément».
- Videz les poches et dépliez le linge.
- Retirez les boutons décousus, épinges et agrafes. Fermez les fermetures à glissière, nouez les lacets, les lanières.
- Retournez les vêtements en textiles multicouches (sacs de couchage, anoraks, etc.), les pièces de bonneterie de couleurs ainsi que la laine et les textiles avec décoration rapportée.
- Lavez les petites pièces fragiles (chaussettes, collants, soutiens-gorge, etc.) dans un filet à linge.
- Traitez les rideaux avec des précautions particulières. Enlevez les crochets de fixation et enveloppez les voilages dans un filet ou un sac.
5.2. Charges de linge selon la nature des fibres
La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale du lave-linge. Cette capacité peut varier suivant la nature des textiles. Diminuez la quantité de linge en cas de linge très sale ou de tissus éponge.
Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau. C'est pourquoi, d'une manière générale, le tambour peut être rempli:
- en totalité mais sans pression excessive pour le linge coton, lin, métis,
- à moitié de son volume pour les cotons traités et les fibres synthétiques,
- au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.
Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles.
5.3. Produits lessiviels et additifs
N'utilisez que des produits lessiviels et des additifs qui convenennent pour l'utilisation dans un lave-linge. Inspirez-vous des indications du fabricant en respectant les paragraphes 2.1 et 3.2.
Les lessives en poudre s'utilisent sans restriction ; les lessives liquides peuvent être versées soit dans une boule doseuse placée directement dans le tambour, soit dans le compartiment lavage à condition de mettre tout de suite le lave-linge en marche ; les lessives en tablettes ou en doses se mettent de préférence dans le compartiment lavage de la boîte à produits de votre lave-linge.
La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l'eau et du degré de salissure du linge.
Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire (l'utilisation d'un anticalcaire est conseillée) ou si le linge est très sale ou taché, augmentez un peu les doses.
Vous obtiendrez le degré de dureté de votre eau en contactant la compagnie de distribution d'eau de votre région ou tout autre service compétent.
Nos laboratoires qui effectuent des essais permanents sur les produits de lavage vous recommandent la lessive ARIEL.
5.4. Symboles internationaux pour l'entretien des textiles
| LAVAGE NORMAL | 95 | 60 | 40 | 30 | ||
| Lavage à 95°C | Lavage à 60°C | Lavage à 40°C | Lavage à 30°C | Lavage délicat à la main | Ne pas laver | |
| LAVAGE DELICAT | 60 | 40 | 30 |
| Δ | cl | Δ |
| JAVELLISATION | Blanchiment au chlore (javel) permis (uniqueme-ment à froid et avec une solution diluée) | Blanchiment au chlore (javel) proscrit |
| a | … | … | … | … |
| REPASSAGE | Température élevé (max 200°C) | Température moyenne (max 150°C) | Température BASSE (max 100°C) | Ne pas repasser |
| O | A | P | F | X |
| NETTOYAGE A SEC | Nettoyage à sec (tous les solvantsticsels) | Nettoyage à sec (tous solvants sauf le tri- chloréthylène) | Nettoyage à sec (exclusivement solvants pétroliers et R113) | Ne pas nettoyer à sec |
| - | III | Haute température | |||
| Température modérée | |||||
| SECHAGE | Séchage linge étendu | Séchage linge suspendu | Séchage sur centre | Séchage en tambour permis | Ne pas sécher en tambour |
6. Entretien et nettoyage
Ne procédez au nettoyage qu'après avoir débranché l'appareil.
6.1. Détartrage de l'appareil
Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé.
Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conçu pour les lave-linge que vous pourriez vous procurer dans le commerce.
Respectez le dosage et la fréquence des détartrages indiqués sur l'emballage.
6.2. La carrosserie
Nettoyez la carrosserie du lave-linge en utilisant de l'eau tiède et un détergent doux. N'utilisez jamais d'alcool, solvants ou produits similaires.
6.3. La boîte à produits
De temps en temps, vous devez nettoyer la boîte à produits pour éliminer les éventuels résidus des produits lessiviels et ainsi éviter une anomalie de fonctionnement. La boîte à produits se laisse très facilement démonter en vue d'un léger nettoyage.
Démontage :
Exercez une pression sur les clips situés sur chaque côté de la boîte à produits et tirez-la vers le haut.
Vous pourrez ainsi la nettoyer à l'eau courante à l'aide d'une brosse ou d'un chiffon torsadé. Contrôlez que les siphons situés à l'arrière de la boîte à produits ne sont pas obstrués.
Remontage :
Repositionnez la boîte à produits dans les encoches jusqu'à verrouillage.
6.4. Le filtre de vidange
Nettoyez régulièrement le filtre se trouvant au bas de l'appareil. Le voyant «filtre» s'allume quand le filtre est obstrué. Dans ce cas, nettoyez-le immédiatement. Si vous lavez du linge qui peluche beaucoup, nettoyez-le après chaque lavage.
- Ouvrez le portillon à l'aide, par exemple, d'un tourneis :
- Vidangez l'eau résiduelle :
Placez dessous un ant. Tournez le bouchon dans le sens inverse des aiguilles d'une montre afin que celui-ci se retrouve à la verticale et puisse libérer l'eau résiduelle.
- Otez le filtre :
Dévissez le bouchon à fond et enlevez-le. Nettoyez-le soigneusement à l'eau courante. Replacez l'ensemble et revissez-le dans le sens des aiguilles d'une montre.
Après avoir nettoyé le filtre, il faut obligatoirement refermer le portillon. En effet, par mesure de sécurité, ce dernier doit être fermé lorsqu'un article est en fonctionnement.
7. En cas d'anomalie de fonctionnement
La fabrication de votre appareil a fait l'objet de nombreuses vérifications. Cependant, si vous constatez une anomalie de fonctionnement, consultez les paragraphes ci-dessous avant d'appeler le service après-vente.
| Symptômes | Causes |
| Le lave-linge ne démarre pas ou ne se remplit pas : | • l'appareil n'est pas correctement branché, l'installation électrique ne fonctionne pas, • le couvercle de votre lave-linge et les volets du tambour ne sont pas correctement fermés, • le départ du programme n'a pas été effectivement commandé, • il y a une coupure de courant, • il y a une coupure d'eau, • le robinet d'eau est fermé, • l'arrivée d'eau est obstruée. |
| Le lave-linge se remplit mais vidange aussiot : | • la crosse de vidange est accrochée trop bas (voir paragraphe installation). |
| Le lave-linge n'essore pas ou ne vidange pas : | • le tuyau de vidange est bouché ou plié, • le filtre de vidange est obstrué, • la sécurité anti-balourd s'est mise en marche : mauvaise répartition du linge dans le tambour, • le programme «Vidange» ou l'option «Nuit Silence Plus» ont été sélectionnés, • la hauteur de la crosse de vidange ne convient pas. |
| Voues trouvez de l'eau au contraud du lave-linge : | • un excès de lessive a fait déborder de la mousse, • la lessive n'est pas adaptée au lavage en machine, • la crosse de vidange n'est pas correctement accrochée, • le filtre de vidange n'a pas été remis en place, • le tuyau d'acciviée d'eau n'est pas étanche. |
| Les résultats de lavage ne sont pas satisfaitsants : | • la lessive ne convient pas au lavage en machine, • il y a trop de linge dans le tambour, • le programme de lavage n'est pas approprié, • il n'y a pas assez de lessive. |
| La machine vibre, est bruyante : | • l'appareil n'a pas été complètement débridé (voir paragraphe débridage), • l'appareil n'est pas de niveau et bien calé, • l'appareil est trop pres du mur ou des meubles, • le linge n'est pas bien réparti dans le tambour, • la charge n'est pas suffisante. |
| Le cycle de lavage est beaucoup trop long : | • l'acciviée d'eau est obstruée, • il y a eu une coupure de courant ou d'eau, • la sécurité thermique du moteur s'est déclenchée, • la température de l'acciviée d'eau est plus BASSE que d'ordinaire, • le système de sécurité de détention de la mousse s'est déclenché (trop de lessive) et le lave-linge a procédé à l'évacuation de la mousse, • la sécurité anti-balourd s'est déclenchée : une phase supplémentaire a été ajoutée afin de répartir au moins le linge dans le tambour. |
| Le lave-linge s'accrête pendant un cycle de lavoge : | • l'alimentation en eau ou en électricité est défectueuse, • un arrêt cuve pleine a été programmé. |
| Le couvercle ne s'ouvre pas en cours de cycle : | • le voyant «OUVERTURE IMMEDIATE» est étenteint. |
| Le voyant «ARRÊT TAMBOUR HAUT» n'est pas allu-mé en fin de cycle : | • Le tambour n'est pas arrivé à se positionner à la suite d'un balourd persistent ; tournez manuellement le tambour. |
| Le code erreur E40 apparaît dans la fenêtre d'af-fichage* : | • Le couvercle n'est pas correctement fermé. |
| Le code erreur E20 apparaît dans la fenêtre d'af-fichage* : | • le filtrtre de vidange est obstrué, • le tuyau de vidange est bouché ou plié, • la hauteur du tuyau de vidange est trop haute (voir «Instal-lation», • la pompe de vidange est bouchée, • le siphon de l'installation est bouché. |
| Le code erreur E10 apparaît dans la fenêtre d'af-fichage* : | • le robinet d'eau est fermé, • il y a une coupure du réseau d'eau. |
| Le code erreur EA0 apparaît dans la fenêtre d'af-fichage* : | • les volets du tambour ne sont pas correctement fermés. |
| Levoyant «filtrtre» s'allume : | • le filtrtre de vidange est obstrué. |
| De l'assouplissant ou de la javel s'écoule par l'orifice de trop-préin au remplissage : | • la dose prescrite n'a pas été respectée, • les siphons situés à l'arrière de la boîte à produits sont obstrués (voir chapitre «Entretien et nettoyage». |
- Après avoir éliminé les causes éventuelles de l'anomalie, appuyez sur la touche «départ/pause» pour faire redémarrer le programme interrompu.
8. Garantie
Conformément à la législation en vigueur, votre vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité, votre vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.
9. Service apres VENTE
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «En cas d'anomalie de fonctionnement». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut, veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après-Vente.
En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la face intérieure du portillon du filtre et sur la plaque signalétique située à l'arrière de l'appareil. En cas d'intervention sur votre appareil, exigez du Service Après-Vente les pièces de rechange certifiées constructeur.
1. Avertissements
- Cet appareil est lourd. Faites attention lors de son déplacement.
- L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins. L'appareil doit être débranché lors de l'opération de débridage.
- Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
- L'appareil doit être relié à une prise électrique ayant une mise à la terre conforme.
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
- Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre «Branchement électrique». Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
- Lorsque la machine est installée sur un sol moqueté, il faut s'assurer que la moquette n'obstrue pas les ouvertures, situées dans le bas de la machine, qui sont prévues pour la ventilation.
- Le remplacement du cordon d'alimentation ne doit être réalisé que par le Service APRÈS-Vente.
- La responsabilité du fabricant ne pourra être recherchée pour tout dommage résultant d'une installation non conforme.
| DIMENSIONS | Hauteur Largeur Profondeur | 850 mm 400 mm 600 mm |
| TENSION / FREQUENCY PUISSANCE TOTALE | 230 V / 50 Hz 2300 W | |
| PRESSION DE L'EAU Raccordement au réseau d'eau | Minimum Maximum | 0,05 MPa (0,5 bar) 0,8 MPa (8 bars) Type 20x27 |
| Cet apparéil est conforme à la directive CEE 89-336 relative à la limitation des perturbations radio-électri- ques et à la directive CEE 73-23 relative à la sécurité électrique. | ||
3.1. Débridage
Retirez impérativement les pièces de protection mises en place pour le transport avant la première mise en marche.
Otez l'emballage de l'appareil. Inclinez l'appareil sur le côté puis retirez la cale sous le moteur et redressez l'appareil.
Inclinez l'appareil vers l'arrière, faites-lui faire un quart de tour sur l'un des coins pour enlever le socle de transport.
Ouvrez le couvercle de l'appareil et retirez les cales d'immobilisation et les films plastiques. Refermez le couvercle.
Sur la partie arrière et à l'aide d'une clé de 10, enlevez les deux vis et entrez.
Les ouvertures désormais visibles doivent être fermées avec les caches qui sont dans la pochette jointe à l'appareil, n'oubliez pas de rabattre la capsule centrale.
Assurez-vous que vous avez bien enlevé ces pièces de l'appareil et conservez-les en cas de futur transport : transporter un appareil non bridé peut endommager des composants internes et générer des fuites et des dysfonctionnements, et
peut également engendrer des déformations par chocs.
Si l'appareil est rebrodre, les ressorts (composants des deux entreprises) doivent être impérativement comprimés à une longueur d'environ 20 mm
Si vous souhaitez conserver l'alignement de votre lave-linge avec les meubles adjacents, vous avez la possibilité de couper la barrette de maintien des tuyaux située à l'arrière de votre lave-linge. Laissez en place les deux obturateurs latéraux.
3.2. Emplacement
Placez l'appareil sur un sol plat et dur dans un local aéré. Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la pièce.
3.3. Déplacement de l'ordinateur
Pour déplacer votre lave-linge, il suffit de le mettre sur ses roulettes en tirant à fond de la droite vers la gauche le levier situé au bas de l'appareil. Une fois l'appareil placé à l'endroit choisi, ramenez le levier dans sa position initiale.
3.4. Mise à niveau
Une mise à niveau précise évite les vibrations, les bruits et les déplacements de l'appareil pendant son fonctionnement.
Mettez l'appareil à niveau en agissant sur le pied trop court. Dévissez ensemble le pied et la collerette (soulevez l'appareil si nécessaire).
Quand l'appareil est stable, bloquez le pied au sol et remontez la collerette au maximum.
3.5. Arrivée d'eau
Vissez le raccord du tuyau d'alimentation sur le robinet d'arrivée d'eau (20x27 mm), en prenant soin de bien positionner le joint livré avec l'appareil. Ouvrez le robinet d'arrivée d'eau.
Le tuyau d'arrivée d'eau ne peut pas être prolongé. S'il est trop court, achetez un tuyau plus long prévu à cet effet.
3.6. Vidange
La crosse du tuyau de vidange doit être placée dans un conduit de vidange (ou dans un lavabo) à une hauteur comprise entre 70 et 100 cm. Veillez à ce qu'elle ne risque pas de tomber.
- Important : en aucun cas, le tuyau de vidange ne doit être prolongé. S'il est trop court, faites appel à un professionnel.
3.7. Branchement électrique
Ce lave-linge ne peut être branché qu'en 230 V monophasé.
Vérifiez le calibre du fusible de ligne : 10 A en 230 V.
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.
Vérifiez que la prise de terre est conforme aux règlements en vigueur.
