Type de produit	Lecteur Blu-ray
Marque	YAMAHA
Modèle	BS-S1067
Dimensions (L × H × P)	435 × 96 × 316 mm
Poids	4,05 kg
Alimentation	CA 230 V, 50 Hz (Europe) / 220-240 V, 50/60 Hz (Asie)
Consommation en veille	0,5 W ou moins
Sorties vidéo	HDMI (type A), Composante, Vidéo composite
Sorties audio	HDMI, optique, coaxiale, 7.1 canaux analogiques, mixé 2 canaux
Connecteurs supplémentaires	USB (avant et arrière), Ethernet, RS-232C, Remote IN/OUT
Formats de disque supportés	BD-ROM/BD-R/BD-RE, DVD-ROM/R/RW/R DL, CD-ROM/R/RW, SA-CD, AVCHD, DivX, WMV, MP3, WMA, JPEG
Fonctions principales	Lecture Blu-ray 3D, BONUSVIEW, BD-Live, DLNA, contrôle HDMI, Pure Direct, lecture réseau
Résolutions de sortie	480i/576i, 480p/576p, 720p, 1080i, 1080p (auto)
Codec audio	Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD Master Audio, LPCM
Entretien et nettoyage	Chiffon doux sec ; ne pas utiliser de solvants. Nettoyage lentille par SAV agréé.
Sécurité	Laser classe 1 ; ne pas ouvrir le boîtier ; éviter exposition à l'humidité et à la chaleur.
Réparabilité	Confier toute réparation au SAV Yamaha ; pas de modification par l'utilisateur.
Accessoires fournis	Télécommande, cordon d'alimentation
Informations générales	Compatibilité réseau 10BASE-T/100BASE-TX ; mise à jour logicielle via disque, USB ou réseau.

FOIRE AUX QUESTIONS - BS-S1067 YAMAHA

Comment raccorder le lecteur Blu-ray YAMAHA BS-S1067 à un téléviseur ?

Utilisez un câble HDMI (haute vitesse) pour une qualité optimale. Branchez-le à la sortie HDMI du lecteur et à l'entrée HDMI du téléviseur. Vous pouvez aussi utiliser les sorties composante ou vidéo composite si besoin. Une fois branché, allumez le lecteur puis le téléviseur et sélectionnez l'entrée correspondante.

Quels types de disques puis-je lire sur ce lecteur ?

Ce lecteur supporte les disques BD-ROM/BD-R/BD-RE, DVD-ROM/R/RW/R DL, CD-ROM/R/RW, SA-CD, AVCHD, ainsi que les fichiers DivX, WMV, MP3, WMA et JPEG sur disque ou clé USB.

Comment puis-je mettre à jour le logiciel du lecteur ?

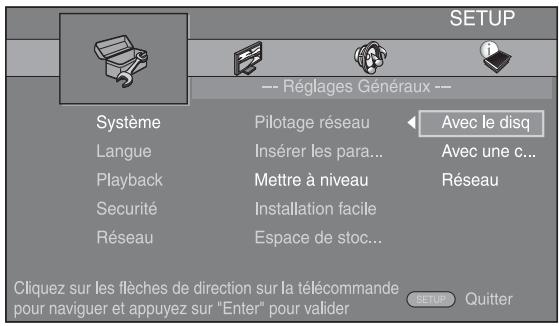

Accédez au menu SETUP > Réglages Généraux > Mettre à niveau. Vous pouvez mettre à jour via un disque contenant le fichier de mise à jour, une clé USB ou directement depuis le réseau si le lecteur est connecté à Internet.

Que faire si l'image ne s'affiche pas ?

Vérifiez les branchements HDMI, assurez-vous que le téléviseur est sur la bonne entrée. Si nécessaire, appuyez longuement sur la touche DIMMER de la télécommande pour réinitialiser le paramètre Système TV. Vous pouvez aussi essayer une connexion vidéo composite.

Comment activer la fonction BD-Live ?

Connectez le lecteur à Internet via le port Ethernet et insérez une clé USB (2 Go min, FAT32) dans le port USB arrière. Dans le menu SETUP > Réseau, réglez Connexion Internet sur Permettre et Connection BD-Live sur Autorisé. Ensuite, chargez un disque BD-Live compatible.

Comment régler la langue des sous-titres ?

Pendant la lecture, appuyez sur la touche SUBTITLE de la télécommande pour changer la langue des sous-titres si le disque en propose. Vous pouvez aussi préconfigurer la langue par défaut dans le menu SETUP > Langue > Sous-titres.

Le lecteur chauffe-t-il normalement ?

Oui, une légère élévation de température est normale en fonctionnement. Assurez-vous que les fentes de ventilation sont dégagées (10 cm d'espace au-dessus et sur les côtés). Si la température devient excessive, mettez le lecteur en veille et laissez-le refroidir.

Puis-je connecter une clé USB pour lire des fichiers multimédia ?

Oui, insérez une clé USB formatée en FAT32 ou NTFS dans le port USB avant ou arrière. Utilisez le menu HOME > MEDIA pour sélectionner la source USB, puis parcourez les dossiers pour lire vos fichiers vidéo, musique ou photos.

Comment utiliser la fonction Pure Direct ?

Appuyez plusieurs fois sur la touche PURE DIRECT de la télécommande ou du panneau avant pour basculer entre Mode 1 (audio seule, afficheur éteint), Mode 2 (audio et vidéo HDMI, afficheur éteint) et Mode normal. Cela améliore la qualité audio en désactivant les circuits vidéo inutiles.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (remplacez-les si besoin) et orientez la télécommande vers le capteur avant du lecteur. Évitez la lumière directe du soleil sur le capteur. Si l'ID de la télécommande a été modifié, assurez-vous qu'il correspond à celui du lecteur (ID1 par défaut).

MODE D'EMPLOI BS-S1067 YAMAHA

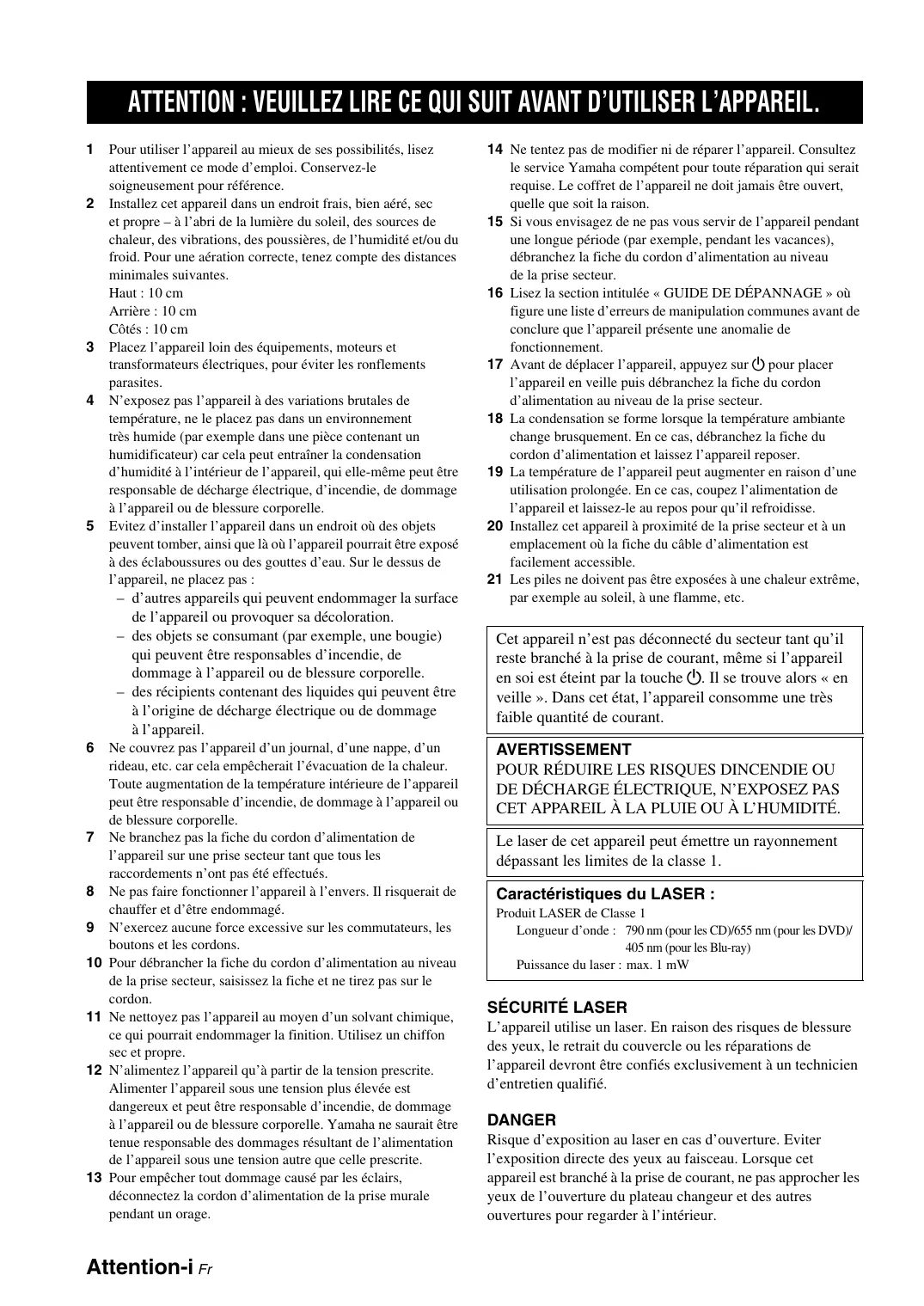

1 Pour utiliser l'appareil au maximum de ses possibilités, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence. 2 Installez cet appareil dans un endroit frais, bien aéré, sec et propre - à l'abri de la lumière du soleil, des sources de chaleur, des vibrations, des poussières, de l'humidité et/ou du froid. Pour une aération correcte, tenez compte des distances minimales suivantes.

Haut : 10 cm

Arrière: 10 cm

Côtes : 10 cm

3 Placez l'appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les ronflements parasites. 4 N'exposez pas l'appareil à des variations brutes de température, ne le placez pas dans un environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut entraîner la condensation d'humidité à l'intérieur de l'appareil, qui elle-même peut être responsable de décharge électrique, d'incendie, de dommage à l'appareil ou de blessure corporelle. 5 Évitez d'instruire l'appareil dans un endroit où des objets peuvent tomber, ainsi que là où l'appareil pourrait être exposé à des éclaboussures ou des gouttes d'eau. Sur le dessus de l'appareil, ne placez pas:

• d'autres appareils qui peuvent endommager la surface de l'appareil ou provoquer sa décoloration.
• des objets se consumant (par exemple, une bougie) qui peuvent être responsables d'incendie, de dommage à l'appareil ou de blessure corporelle.
• des récipients contenant des liquides qui peuvent être à l'origine de décharge électrique ou de dommage à l'appareil.

6 Ne couvrez pas l'appareil d'un journal, d'une nappe, d'un rideau, etc. car cela empêcherait l'évacuation de la chaleur. Toute augmentation de la température intérieure de l'appareil peut être responsable d'accidents, de dommages à l'appareil ou de blessures corporelles. 7 Ne branchez pas la fiche du cordon d'alimentation de l'appareil sur une prise secteur tant que tous les raccordements n'ont pas été effectués. 8 Ne pas faire fonctionner l'appareil à l'envers. Il risquerait de chauffer et d'être endommagé. 9 N'exercez aucune force excessive sur les commutateurs, les boutons et les cordons. 10 Pour débrancher la fiche du cordon d'alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le cordon. 11 Ne nettoyez pas l'appareil au moyen d'un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre. 12 N'alimentez l'appareil qu'à partir de la tension prescrite. Alimenter l'appareil sous une tension plus élevée est dangereux et peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. Yamaha ne saurait être tenue responsable des dommages résultant de l'alimentation de l'appareil sous une tension autre que celle prescrite. 13 Pour empêcher tout dommage causé par les éclairs, déconnectez le cordon d'alimentation de la prise murale pendant un orage.

14 Ne tentez pas de modifier ni de réparer l'appareil. Consultez le service Yamaha compétent pour toute réparation qui serait requise. Le coffret de l'appareil ne doit jamais être ouvert, quelle que soit la raison. 15 Si vous envisagez de ne pas vous servir de l'appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du cordon d'alimentation au niveau de la prise secteur. 16 Lisez la section intitulée « GUIDE DE DÉPANNAGE » où figure une liste d'erreurs de manipulation communes avant de conclure que l'appareil présente une anomalie de fonctionnement. 17 Avant de déplacer l'appareil, appuyez sur ( pour placer l'appareil en veille puis débranchez la fiche du cordon d'alimentation au niveau de la prise secteur. 18 La condensation se forme lorsque la température ambiant change brusquement. En ce cas, débranchez la fiche du cordon d'alimentation et laissez l'appareil reposer. 19 La température de l'appareil peut augmenter en raison d'une utilisation prolongée. En ce cas, coupez l'alimentation de l'appareil et laissez-le au repos pour qu'il refroidisse. 20 Installez cet appareil à proximité de la prise secteur et à un emplacement où la fiche du câble d'alimentation est facilement accessible. 21 Les piles ne doivent pas être exposées à une chaleur extrême, par exemple au soleil, à une flamme, etc.

Cet appareil n'est pas déconnecté du secteur tant qu'il reste branché à la prise de courant, même si l'appareil en soi est éteint par la touche O. Il se trouve alors « en veille ». Dans cet état, l'appareil consomme une très faible quantité de courant.

Avertissement

POUR RÉDUIRE LES RISQUES DINCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

Le laser de cet appareil peut émettre un rayonnement dépassant les limites de la classe 1.

Caractéristiques du LASER :

Produit LASER de Classe 1

Longueur d'onde : 790 nm (pour les CD)/655 nm (pour les DVD)/405 nm (pour les Blu-ray)

Puissance du laser : max. 1 mW

Sécurité LASER

L'appareil utilise un laser. En raison des risques de blessure des yeux, le retrait du couvercle ou les réparations de l'appareil devront être confiés exclusivement à un technicien d'entretien qualifié.

DANGER

Risque d'exposition au laser en cas d'ouverture. Éviter l'exposition directe des yeux au faisceau. Lorsque cet appareil est branché à la prise de courant, ne pas approcher les yeux de l'ouverture du plateau changeur et des autres ouvertures pour regarder à l'intérieur.

1. Introduction

POSSIBILITÉS OFFERTES PAR CE LECTEUR.... 2

À PROPOS DES DISQUES ET DES FICHIERS.... 3

Types de disques/fichiers utilisables avec ce lecteur 3

Chargement d'un disque 4

Précautions d'emploi pour les disques 4

COMMANDES ET FONCTIONS 5

Panneau avant 5

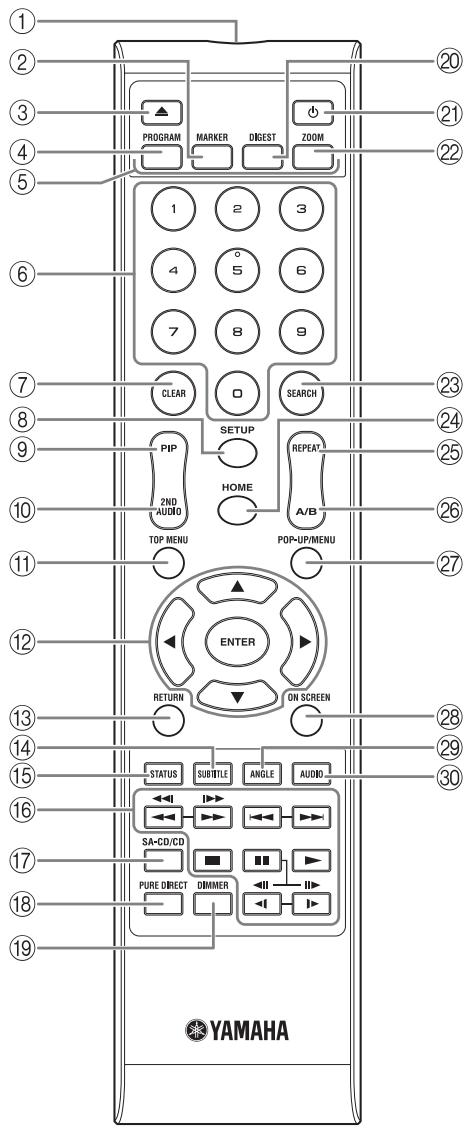

Télécommande 6

2. Raccordements

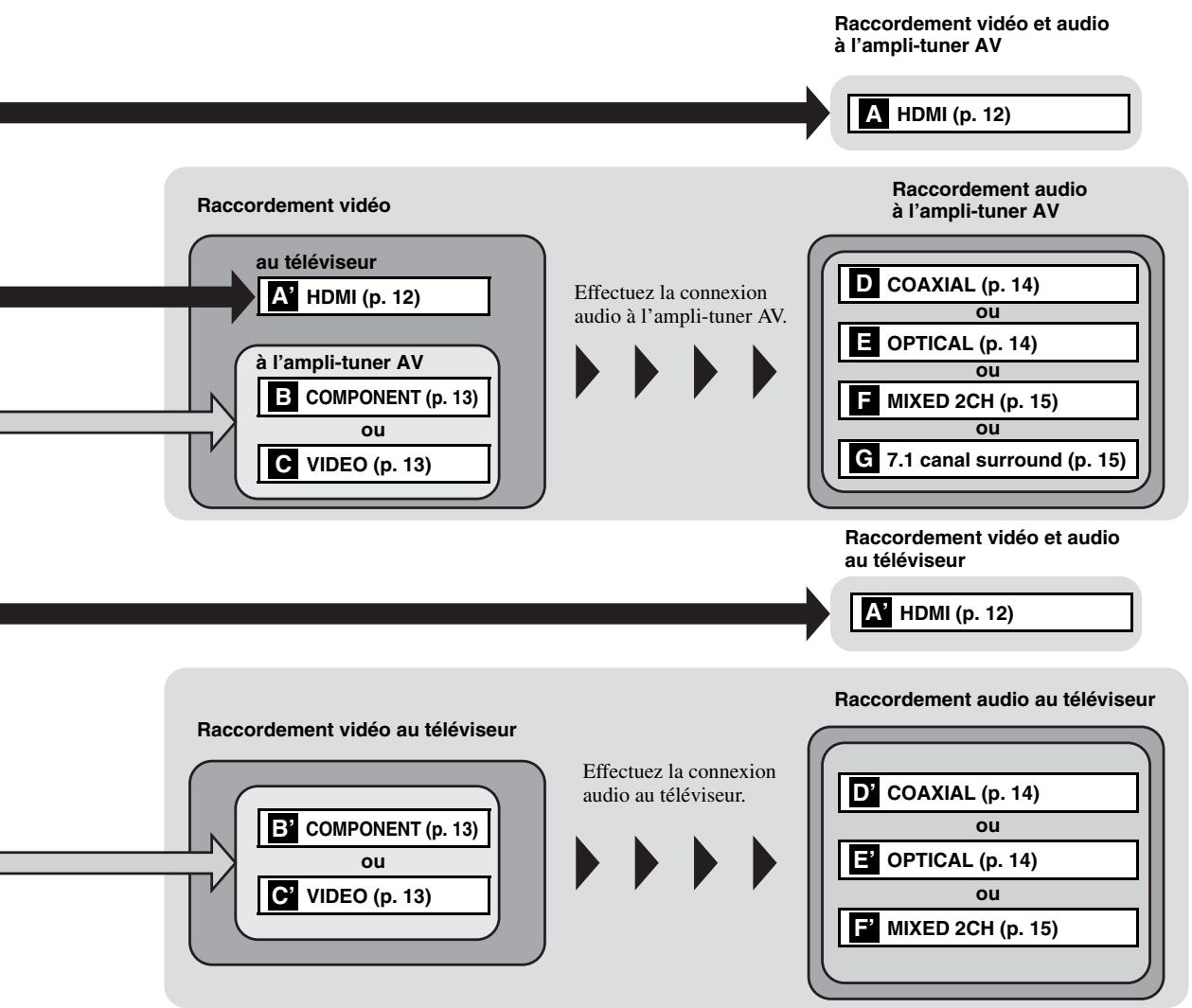

PRÉSENTATION DES RACCORDEMENTS.... 10

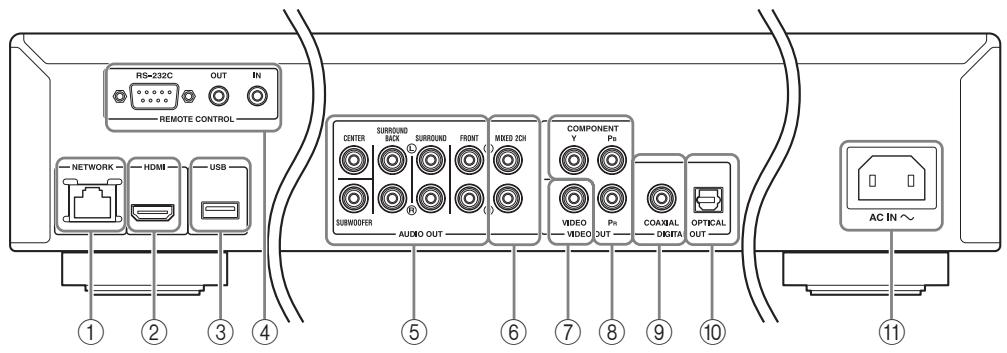

Panneau arrière 10

HDMI RACCORDEMENTS 12

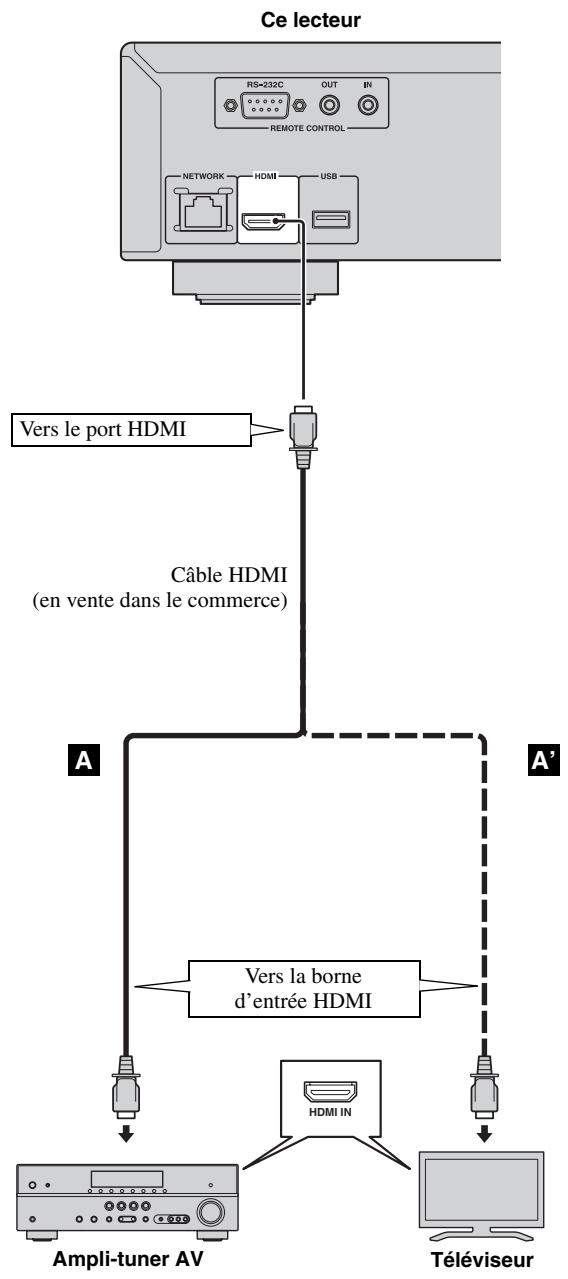

Raccordement à la borne HDMI. 12

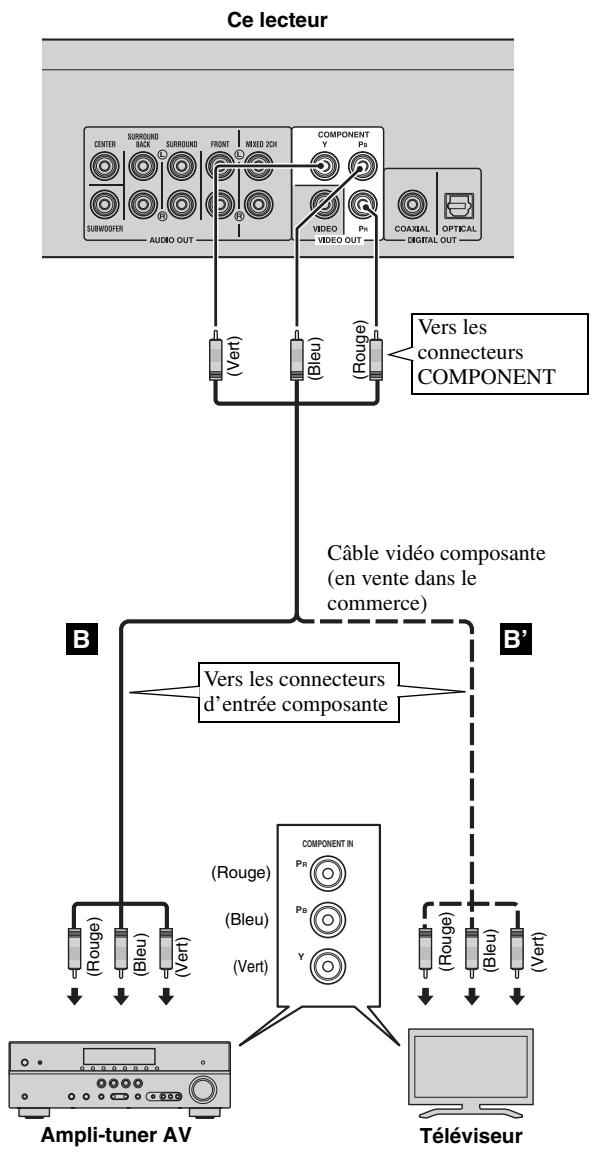

CONNEXIONS VIDEO 13

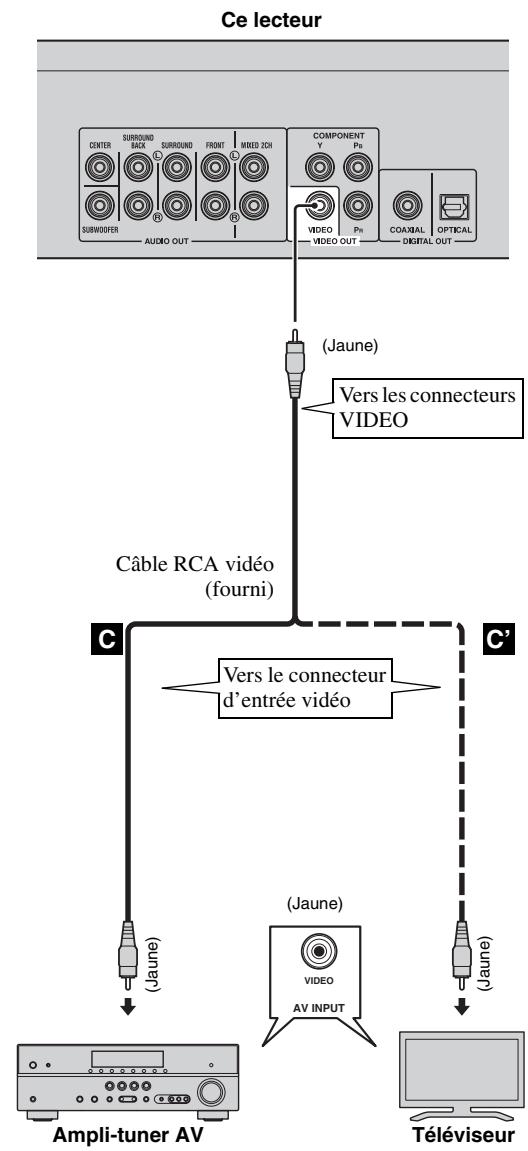

Raccordement aux connecteurs composante/vídeo..... 13

CONNEXIONS AUDIO 14

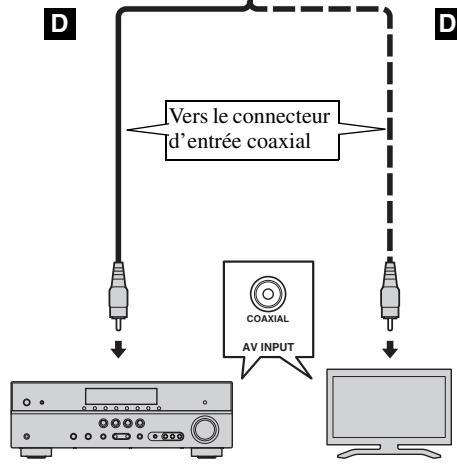

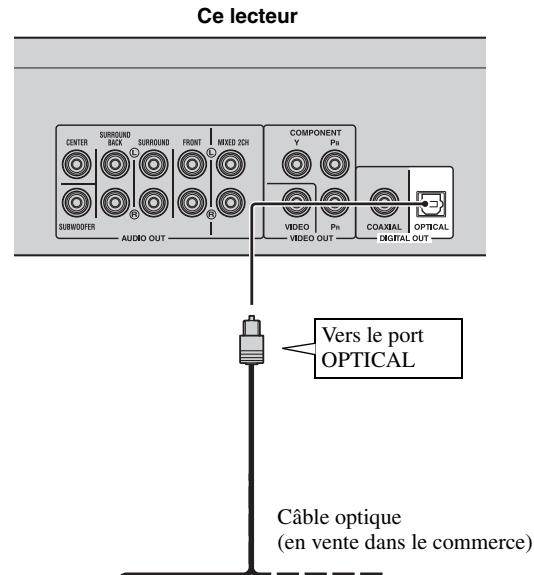

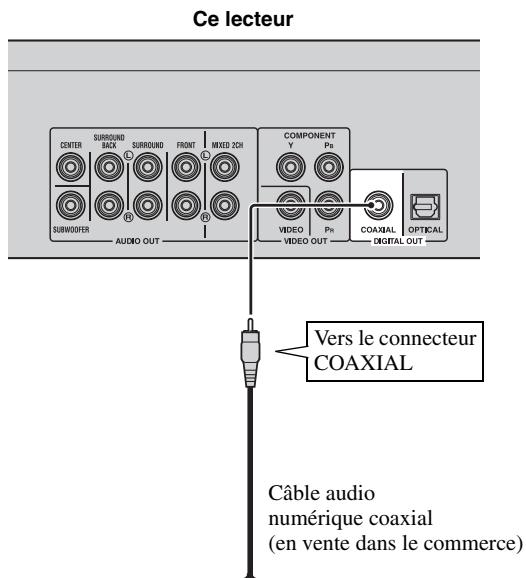

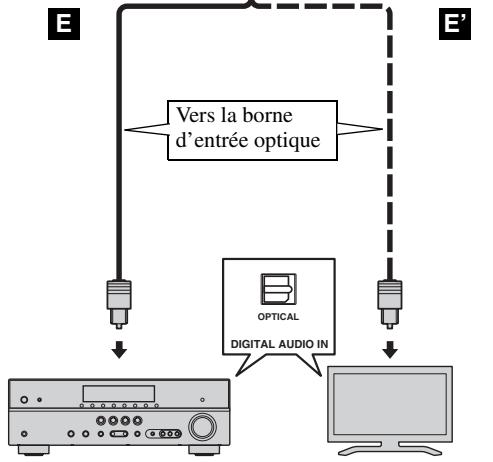

Raccordement au connecteur audio numérique. 14

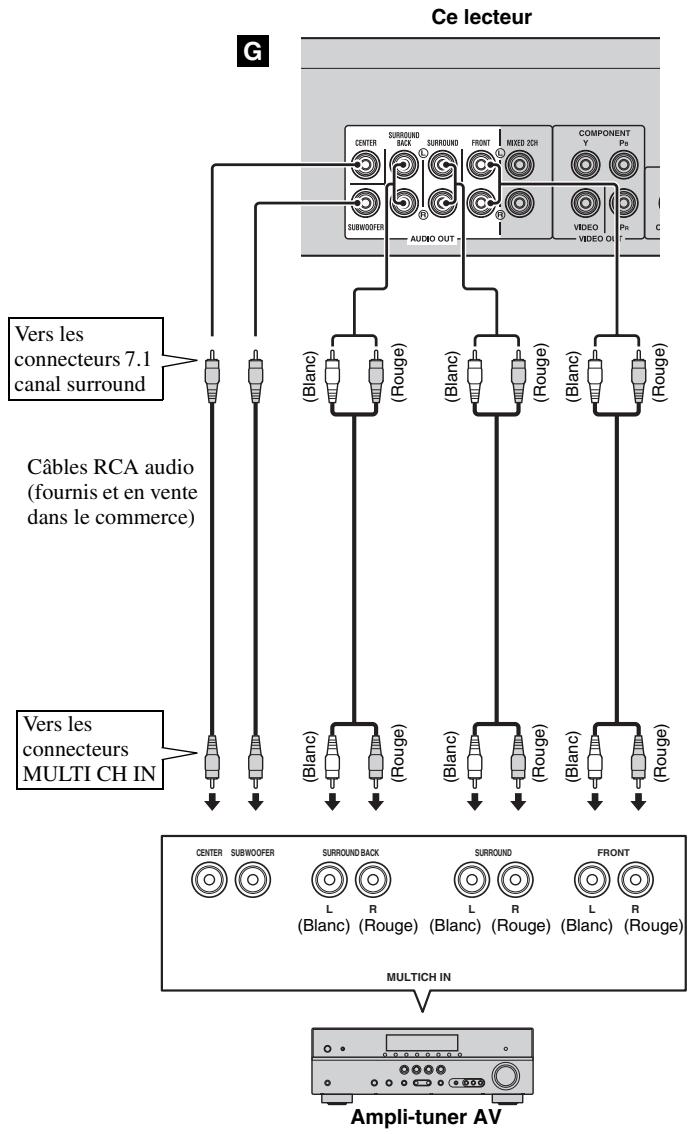

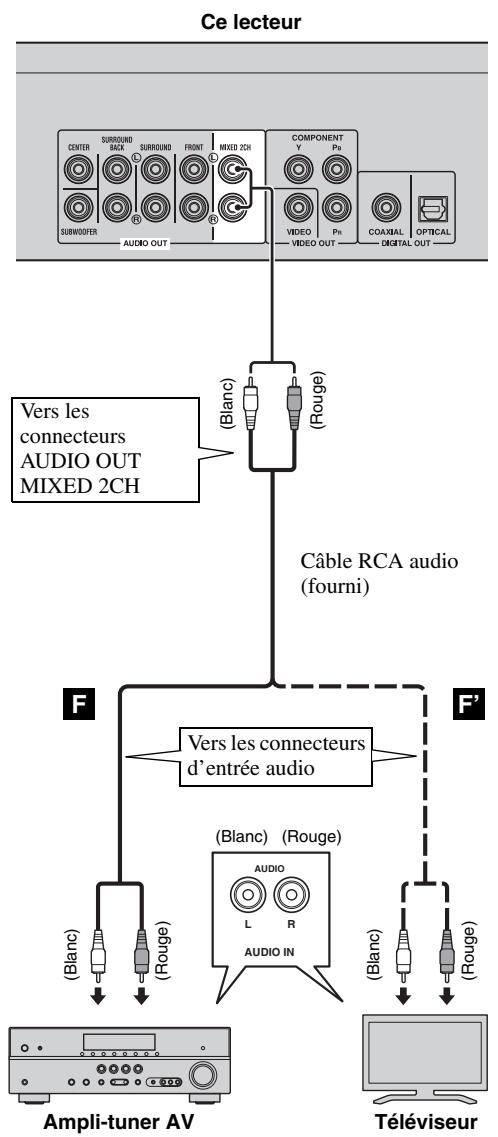

Raccordement aux connecteurs audio 15

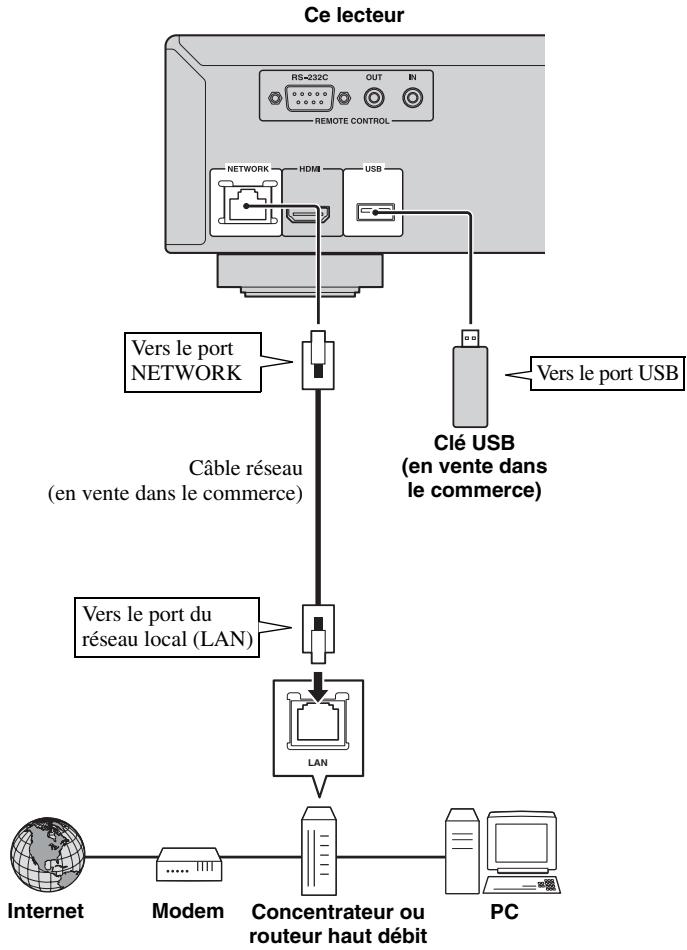

CONNEXION RÉSEAU ET USB 16

Raccordement aux ports NETWORK et USB. 16

AUTRES CONNEXIONS 17

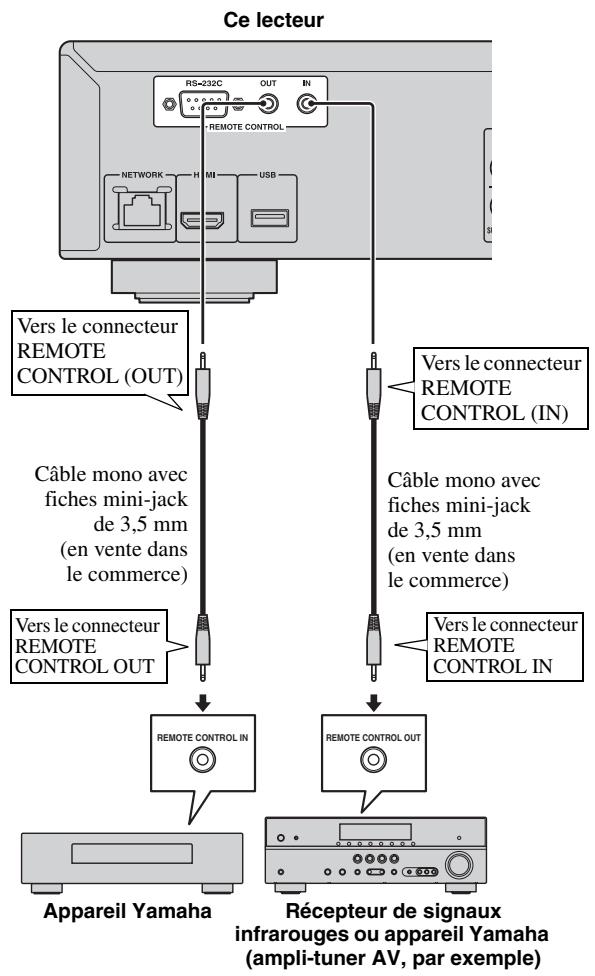

Raccordement aux connecteurs

REMOTE CONTROL 17

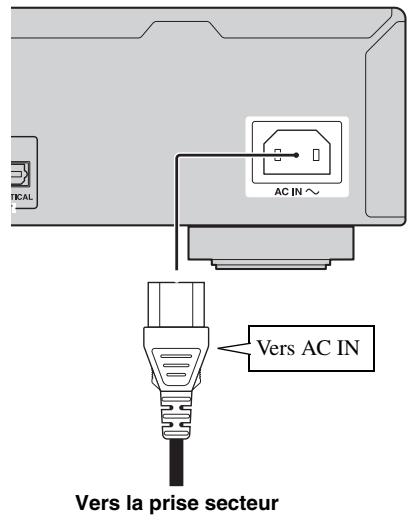

Branchement du cordon d'alimentation 17

3. Lecture

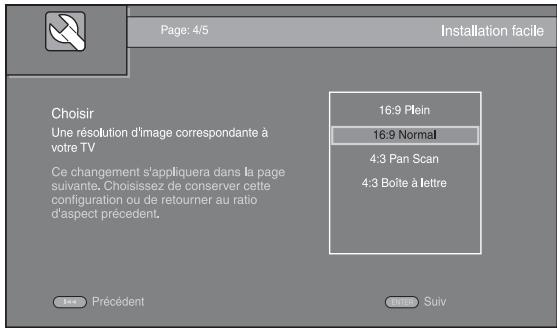

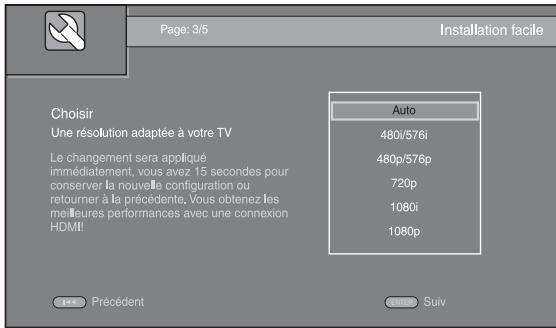

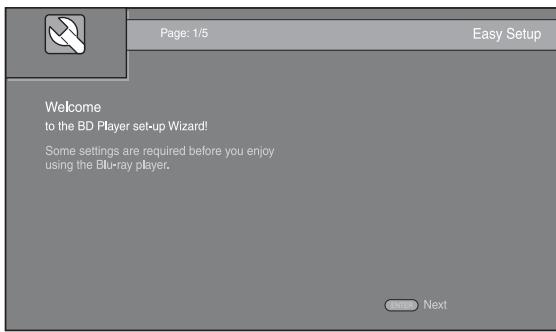

WIZARD INITIAL/INSTALLATION FACILE..... 18

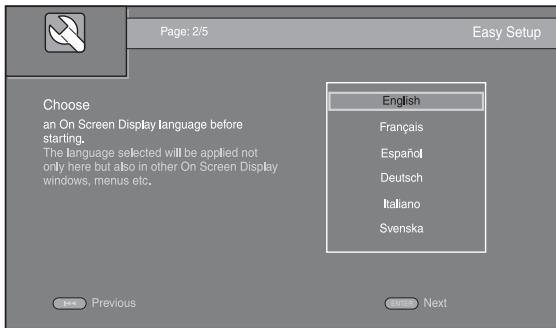

Préconfiguration à l'aide de Wizard Initial / Installation facile. 18

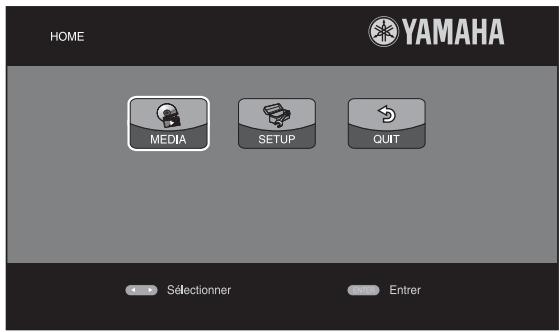

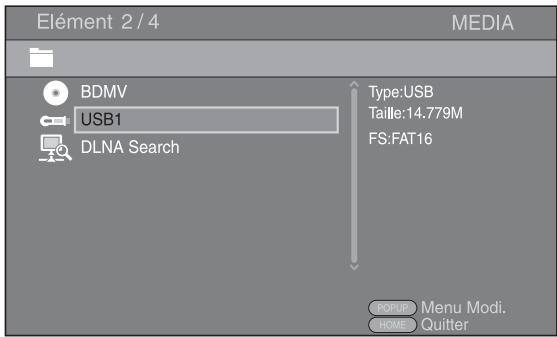

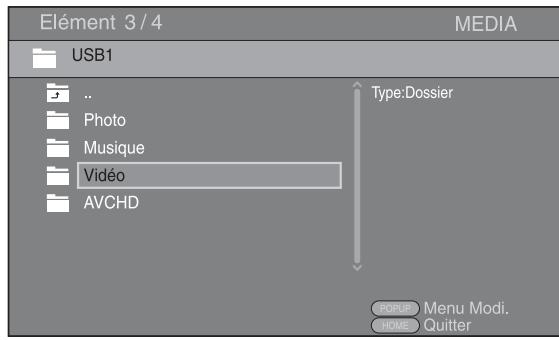

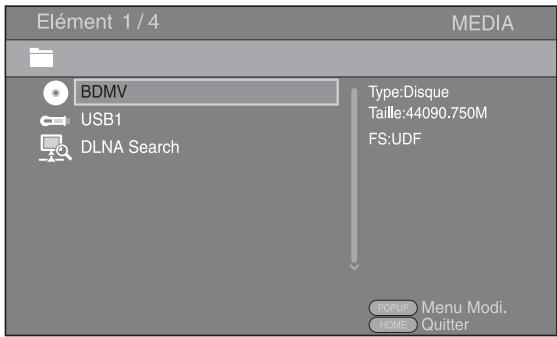

MENUS HOME/MEDIA 19

Lecture de photo/musique/video 19

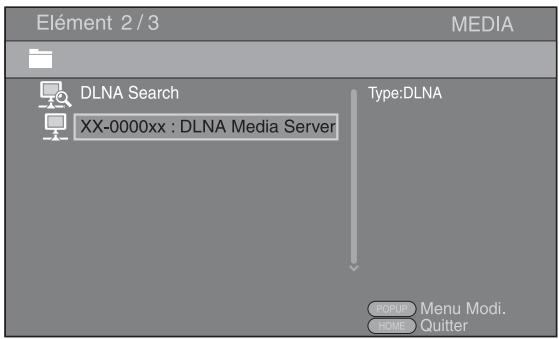

Utilisation d'un contenu du réseau 21

MODE DE LECTURE AVANCE 22

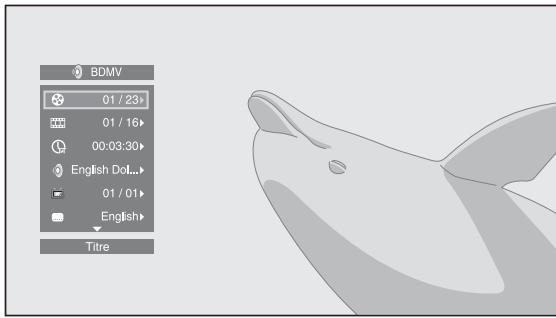

Menu à l'écran 22

Menu d'etat 23

Utilisation de la fonction Signet 24

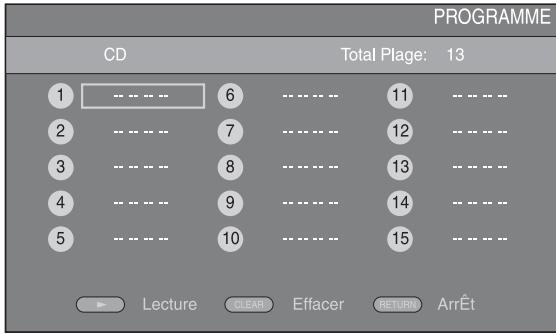

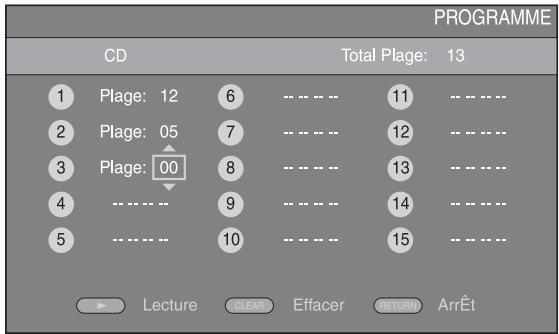

Programmation de l'ordre de lecture 24

Utilisation de la fonction de recherche 24

Utilisation des fonctions BONUSVIEW et BD-Live 25

Utilisation de la fonction d'incrustation (lecture audio/video secondaire) 25

Utilisation de la fonction BD-Live 25

4. Paramètres

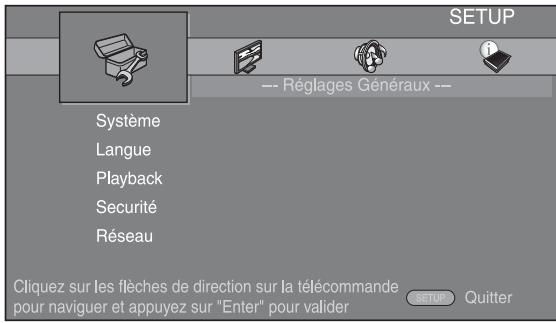

MENUSETUP 26

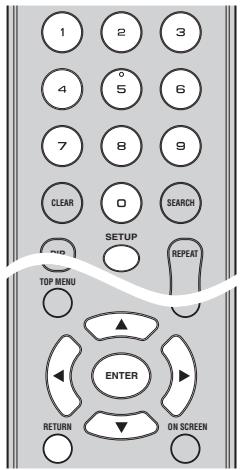

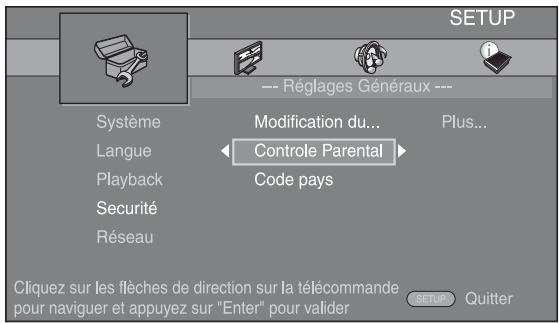

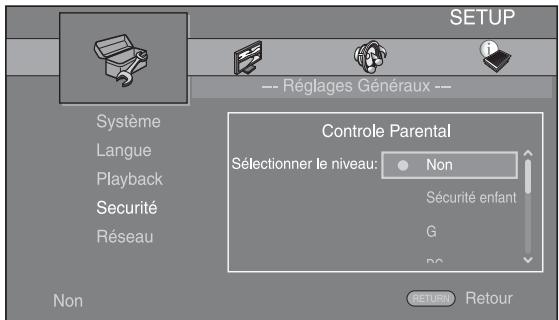

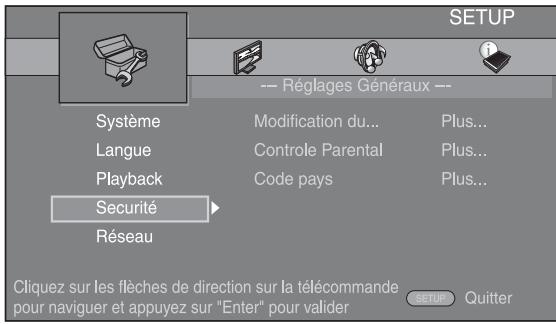

Exemple d'utilisation du menu SETUP 28

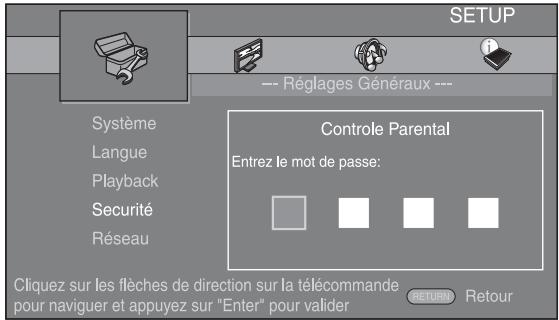

Réglages Généraux 29

Paramètres vidéo 31

Paramètres audio 33

Système d'information 33

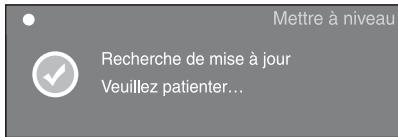

MISE À NIVEAU LOGICIELLE 36

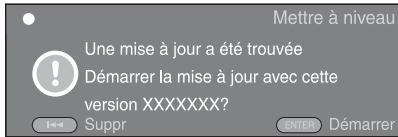

Mise à niveau du logiciel 36

5. Informations complementaies

GUIDE DE DÉPANNAGE 37

Alimentation 37

Opérations de base 37

Lecture du disque 37

Image 38

Son 38

Réseau 39

Messages d'erreur à l'écran 39

GLOSSaire 40

CARACTERISTIQUES TECHNIQUES 41

Généralités 41

Performances audio. 41

Entrée/Sortie 41

Droits d'auteur 42

(A la fin de ce mode d'emploi)

• Ce manuel explique comment utiliser ce lecteur à l'aide de la télécommande (chaque fois que cela est possible). Certaines opérations peuvent également être réalisées à l'aide des boutons prévus sur le panneau avant du lecteur.
• Les notes attirent votre attention sur des points importants au sujet de la sécurité et du mode de fonctionnement du lecteur. Les astuces vous donnent des conseils au sujet d'une fonction ou d'une opération particulière.
• Ce manuel a été imprimé avant la mise en production du lecteur. La conception et les caractéristiques techniques sont susceptibles d'être modifiées dans le cadre des améliorations apportées au produit. Si vous constatiez des différences entre le manuel et le produit, c'est ce dernier qui a priorité.

Icônes utilisées dans ce manuel

Les icônes représentent les touches/fonctions disponibles pour un format spécifique.

BD: BD Video DVD: DVD video, DVD-VR, DVD+VR, DVD audio CD: CD audio, Super Audio CD VIDEO: AVCHD, WMV, DivX MUSIC: MP3, WMA PHOTO: JPEG

Possibilités offertes par ce lecteur

Réglage de la langue, de la résolution et du format d'image p. 18

Ce lecteur permet de définir la langue qui convient et les paramètres relatifs au téléviseur.

Lecture de disques audio BD/DVD/CD/SA-CD/DVD en vente dans le commerce*

Outre les disques BD, ce lecteur permet de lire de nombreux autres formats de disques.

Lecture BONUSVIEW, BD-Live, etc.* → p. 25

Ce lecteur permet de profiter des bonus disponibles à partir des dernières versions de disques BD.

Lecture des fichiers Vidéo, Musique et Photo enregistrés sur disque* → p. 19

Ce lecteur est prévu pour lire le contenu des disques que vous avez enregistrés.

Lecture des fichiers Vidéo, Musique et Photo enregistrés sur disque/ clé USB*

Ce lecteur est prévu pour lire le contenu des disques/périphériques mémoire USB enregistrés.

Lecture des fichiers Vidéo, Musique et Photo enregistrés sur un serveur de réseau domestique* **

Il est possible de lire le contenu d’un ordinateur sur un téléviseur ou un ampli-tuner AV en raccordant ce lecteur à un serveur de réseau.

Contrôle à distance des appareils (téléviseur, ampli-tuner AV, etc.) à l'aide de la télécommande

Il suffit de connecter vos appareils à l'aide d'un câble HDMI pour pouvoir les commander à l'aide de la fonction Contrôle HDMI de la télécommande.

• Pour en savoir plus sur les types et formats de disque compatibles, reportez-vous à la page 3.

Il est nécessaire de définir un paramètre de configuration réseau pour tirer parti de cette fonction.

Accessions fournis

Assurez-vous que le produit a été livré avec tous les accessoires suivants.

Télécommande

Cordon d'alimentation

Types de disques/fichiers utilisables avec ce lecteur

• Ce lecteur accepte les disques de 12cm et de 8cm. Aucun adaptateur 8-12cm n'est nécessaire.
• Utilisez des disques conformes aux standards compatibles indiqués par les logos officiels sur l'étiquette du disque. La lecture de disques non conformes à ces standards n'est pas garantie. En outre, le fait de pouvoir lire ces disques ne garantit ni la qualité d'image ni la qualité du son.

Type de disque	Format d'enregistrement	Format des données
BD-ROM/BD-R/ BD-RE	BD Video	--
DVD-ROM	DVD video/DVD audio	--
DVD-R/DVD-R DL/DVD-RW	DVD video/DVD- VR/AVCHD/Disque de données	DivX/WMV/MP3/ WAV/WMA/JPEG
DVD+R/DVD+R DL/DVD+RW	DVD video/DVD+VR/AVCHD/ Disque de données	DivX/WMV/MP3/ WAV/WMA/JPEG
CD-ROM	CDDA/HDCD	--
CD-R/CD-RW	CDDA/Disque de données	DivX/WMV/MP3/ WAV/WMA/JPEG
SA-CD	SA-CD	--
USB	--	DivX/WMV/MP3/ WAV/WMA/JPEG
Réseau	--	WMV/MP3/WMA/ WAV/JPEG

Informations sur la gestion des régions
Destination	BD Videnteo	DVD videoo
Asie	Code de région « A » ou « ALL » (toutes régions)	Numéro de région « 3 » ou « ALL » (toutes régions)
		3 ALL
Taiwan	Code de région « A » ou « ALL » (toutes régions)	Numéro de région « 3 » ou « ALL » (toutes régions)
		3 ALL
Corée	Code de région « A » ou « ALL » (toutes régions)	Numéro de région « 3 » ou « ALL » (toutes régions)
		3 ALL

Informations sur la gestion des régions
Destination	BD Video	DVD video
Amérique centrale et du Sud	Code de région « A » ou « ALL » (toutes régions)	Numéro de région « 4 » ou « ALL » (toutes régions)
		4
Europe	Code de région « B » ou « ALL » (toutes régions)	Numéro de région « 2 » ou « ALL » (toutes régions)
		2
Russie	Code de région « C » ou « ALL » (toutes régions)	Numéro de région « 5 » ou « ALL » (toutes régions)
		5

• Les lecteurs et disques BD/DVD video comptent des codes régionaux qui déterminent la zone géographique dans laquelle un disque pourrait être lu.
• Les opérations et fonctions des BD/DVD video peuvent différer des explications données dans ce mode d'emploi et certaines opérations peuvent être interdites en raison de réglages du fabricant du disque.
• Si un écran de menu ou des instructions de fonctionnement s'affichent pendant la lecture d'un disque, suivez les indications affichées.

Remarques

• Certains disques figurant dans les tableaux ci-contre peuvent ne pas être lus.
• N'oubliez pas de finaliser tous les supports d'enregistrement que vous avez l'intention de dire sur ce lecteur. -La « finalisation » désigne un traitement effectué durant l'enregistrement d'un disque de sorte que ce disque puisse être lu à la fois sur ce lecteur et sur d'autres lecteurs/enregistreurs. Seuls les disques finalisés pourraient être lus sur ce lecteur. (Ce lecteur ne possède pas de fonction pour finaliser les disques.)
• La lecture de l'ensemble des fichiers contenus sur le disque, le périphérique mémoire USB et le réseau n'est pas garantie.
• Il n'est pas possible de dire un fichier dont les droits d'auteur sont protégés, via un périphérique mémoire USB ou le réseau.

Configuration requise pour la lecture des fichiers audio mp3/wma/wav

• Fréquence d'échantillonnage : entre 32 et 48 kHz (MP3/WMA), LPCM 44,1 kHz/16 bit/stéréo reproduction (WAV)
• Débit binaire: 8 à 320 kbits/s (MP3), 32 à 192 kbits/s (WMA)

Configuration requise pour la lecture des fichiers WMV

• WMV9, résolution maximale de 1920 × 1080.

• Format audio basé sur les normes actuelles de CD, mais contenant plus d'informations pour produire une meilleure qualité de son. Il existe trois types de disques : les disques simple couche, double couche et hybrides. Le disque hybride peut être lu sur les lecteurs de CD existants ainsi que sur les lecteurs de Super Audio CD car il contient des informations pour les CD audio standards ainsi que pour les Super Audio CD.

Type de disque super audio CD

Disque simple

couche

Covaca HP Couche AD

Disque double

couche

CHINA Couche HD

Disque couche

hybride

Couches CD Couches HD

Disques hybrides super audio CD

Couche CD, lisible sur tout

lecteur de CD

Couche haute densité

comprenan:

2 - DSD stéréo de haute qualité

3 - DSD multicanal de haute qualité

Astuce

• Ce lecteur permet la transmission de données DSD via HDMI à l'aide d'un ampli-tuner AV compatible.

Remarque

• Cet appareil n'affiche pas les données/texte contenus sur les disques sur l'afficheur du panneau avant.

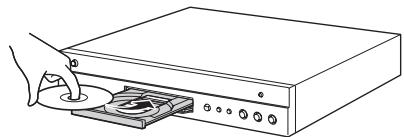

Chargement d'un disque

• Insérez le disque avec la face imprimée vers le haut.
• Dans le cas d'un disque enregistré des deux côtés, tournez la face à lire vers le bas.

Remarques

-La lecture peut commencer automatiquement en fonction du disque et du réglage besoin pour ce lecteur. - Avec certains disques, il est possible que le menu soit affiché en premier. - La durée de chargement du disque peut varier selon le disque.

Attention aux rayures et à la poussière

• Les disques BD, DVD et CD sont sensibles à la poussière, aux traces de doigts et particulièrement aux rayures. Un disque rayé risque de ne pas pouvoir être lu sur ce lecteur. Manipulez les disques avec soin et rangez-les en lieu sûr.

Rangement correct des disques

Posez le disque au centre de son boîtier et rangeze le boîtier et le disque en position verticale.

Évitez de ranger les disques dans des endroits exposés aux rayons directs du soleil, à proximé d'appareils de chauffage ou dans des endroits très humides. Ne faites pas tomber les disques et ne les soumettez pas à de fortes vibrations ni à des chocs violents. Évitez de ranger les disques dans des endroits très poussiêreux ou très humides.

Précautions de manipulation

• Si la surface du disque est encrassée, essuyez-la délicatement avec un chiffon doux et humide (à l'eau uniquement). Lorsque vous essuyez un disque, déplacez toujours le chiffon du centre vers le bord.

• N'utilisez pas de nettoyants en atomiseur contenant du benzène, du diluant, des liquides de protection contre l'électricité statique ou tout autre solvant.
• Ne touchez pas la surface du disque.
• Ne collez pas de papier ou des étiquettes adhésives sur les disques.
• Si la surface de lecture d’un disque est encrassée ou rayée, le lecteur peut en déduire que le disque est incompatible et ejecter le plateau de disque ou bien le disque risque de ne pas être lu correctement. Essuyez la saleté sur la surface de lecture avec un chiffon doux.

Nettoyage de la lentille du capteur optique

• N'utilisez jamais de disque de nettoyage en vente dans le commerce. L'utilisation de ces disques peut endomager la lentille.
• Confiez le nettoyage de la lentille au SAV agréé par YAMAHA le plus proche.

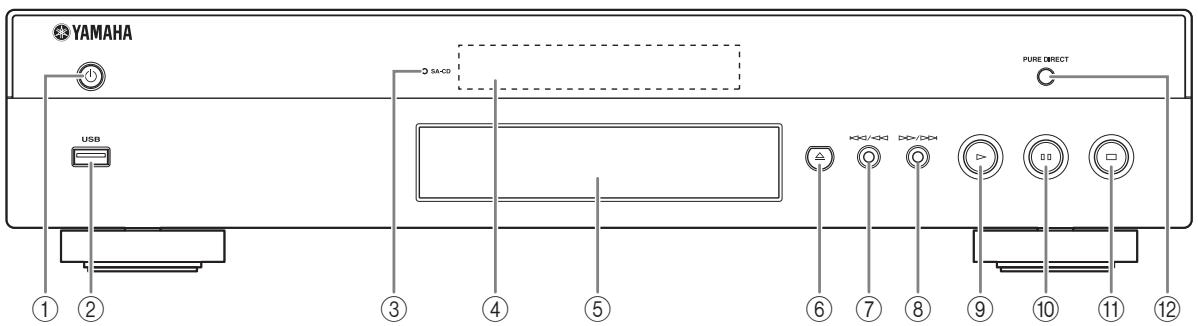

Panneau avant

① (Mise sous tension/Mise en veille) ② Port USB (p. 16) ③ Témoin SA-CD: S'allume à l'insertion d'un SA-CD quand la couche SA-CD (p. 4) est sélectionnée. ④ Afficheur du panneau avant ⑤ Plateau de disque (p. 4) (6) (Ejection): Ouvre/referme le plateau de disque. (Recherche arrêté/Saut arrêté) : Exercer une simple pression pour un saut arrêté ou maintenir enfoncé pour une recherche vers l'arrêté.

Remarques

• N'exposez pas la télécommande à des chocs, de l'eau ou une humidité excessive.

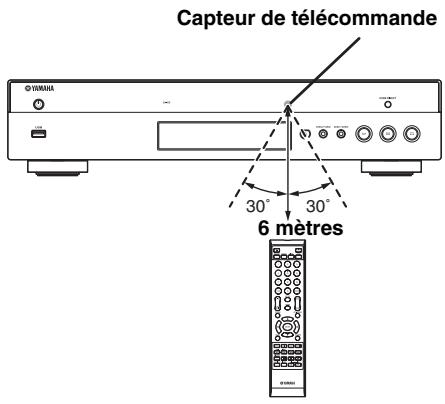

• La télécommande risque de ne pas fonctionner si le capteur de télécommande du lecteur est directement exposé au soleil ou à un éclairage violent.

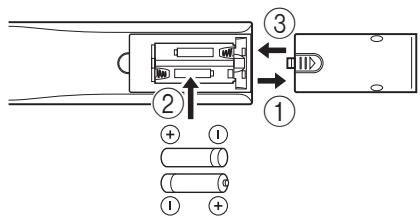

• Une utilisation incorrecte des piles risque de provoquer une fuite ou un éclatement. Lisez et respectez les avertissements au sujet des piles.
• Ne mélangez pas des piles neuves avec des piles usagées, ni des piles de marques différentes.
• Retirez les piles si vous n'avez pas l'intention d'utiliser la télécommande pendant une période prolongée.
• Respectez les réglementations nationales au sujet de la mise au rebut des piles.

(Recherche avant/Saut avant) : Exercer une simple pression pour un saut avant ou maintenir enfoncé pour une recherche vers l'avant. (10) Lecture (11) (Pause) (12) (Arrêt) 12 PURE DIRECT : Appuyez pour changer le mode Pure Direct (p.7) entre mode 1/mode 2/désactivé. Cette touche s'allume quand le mode Pure Direct est réglé sur mode 1/mode 2.

Remarque

• Le symbole apparaît dans le coin supérieur gauche de l'écran si la fonction correspondant à la touche n'est pas disponible.

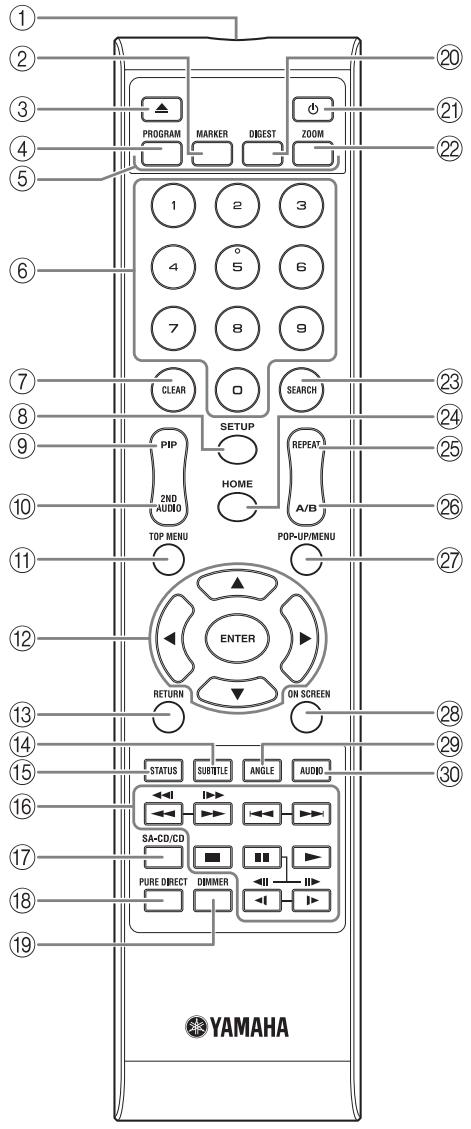

① Émetteur de signaux infrarouges : Envoie des signaux infrarouges. Dirigez l'émetteur de la télécommande vers le capteur de l'appareil de destination (p. 5). ② MARKER DVD VIDEO : Permet de définir un Signet (p. 24) au niveau d'un point précis d'un film. Après avoir défini un Signet, pour sélectionner le point auquel vous pouvez acceder directement, appuyez sur DIGEST. Vous avez la possibilité de définir un maximum de 12 signets. ③ ▲: Ouvre/referme le plateau de disque. ④ PROGRAM DVD CD: Permet de définir l'ordre de lecture (p. 24). Vous pouvez établir une liste de 15 pistes (dans le cas d'un disque audio) ou de 15 titres/chapitres (dans le cas d'un DVD video). ⑤ Touches de couleur BD : Servez-vous de ces touches conformément aux instructions à l'écran. ⑥ Touches numériques : Permettent de saisir des nombres ou de passer directement, en cours de lecture, à la piste ou au chapitre correspondant au numéro saisi. Ces touches risquent de ne pas être disponibles selon le type de disque et les conditions de lecture. ⑦ CLEAR: Efface le nombre saisi ou l'entrée définie. ⑧ SETUP: Affiche l'écran de menu SETUP (p. 26). ⑨ PIP BD: Active/désactive la fonction d'incrustation (image dans l'image) (p. 25). Marque PIP (PIP) apparait sur l'écran lorsque cette fonction est disponible. Vous pouvez également sélectionner cette fonction à partir du menu à l'écran (p. 22).

Remarque

• Marque PIP s'affiche à condition d'avoir activé la fonction Marque PIP (p. 30).

10 2ND AUDIO BD: Active les données audio secondaires pour les incrustations (image dans l'image) (p. 25) ou les commentaires audio. Deuxième Marque Audio (□) apparaît sur l'écran lorsque cette fonction est disponible (p. 33). Vous pouvez également sélectionner cette fonction à partir du menu à l'écran (p. 22).

Remarque

• Deuxième Marque Audio s'affiche à condition d'avoir activé la fonction Deuxième Marque Audio (p. 30).

TOP MENU BD DVD : Affiche l'écran du menu principal (p. 41) si le disque contient un menu. Sélectionnez l'option voulue à l'aide des touches ▲/▼/◀/▶ et ENTER.

Remarque

• Étant donné que certaines opérations varient en fonction du disque, conformez-vous aux instructions affichées dans chaque écran de menu.

12 Touches de curseur ( / / ) : Déplacent la sélection (entrée en surbrillance) sur l'écran de menu. ENTER Sélectionne le menu ou l'entrée en surbrillance. ⑬ RETURN: Permet de revenir au menu ou à l'écran précédent, etc. 14 SUBTITLE ED DVD VIDEO : Permet de changer la langue des sous-titres (p. 41) lorsque cela est possible. Vous pouvez également sélectionner cette fonction à partir du menu à l'écran (p. 22). 15 STATUS: Affiche diverses informations au sujet du mode de lecture (p. 23). 16 Touches de contrôle

: Effectue une recherche arrière/avant. Chaque nouvelle pression sur la touche fait varier progressivement la vitesse de recherche (jusqu'à 5 incréments dans chaque sens). Appuyez sur pour reprendre la lecture dans des conditions normales.

Maintenez pour la recherche/la relecture instantanée. La fonction de recherche instantanée effectue un saut du contenu de 30 secondes. La relecture instantanée permet de revenir 10 secondes en arrière.

: Effectue un saut arrière/avant. : Interrompt la lecture. Pour arrêter complètement la lecture, appuyez deux fois sur cette touche. : Effectue une pause. : Lance la lecture. (II) / (II)

BD DVD: Effectue une lecture au ralenti arrêté/avant. Chaque nouvelle pression sur la touche fait varier progressivement la vitesse de ralenti (jusqu'à 4 incréments dans chaque sens).

Ces touches permettent également de procéder à une lecture image par image avant/arrêt pendant une pause. Appuyez sur pour reprendre la lecture dans des conditions normales.

De nombreux disques DVD audio intégrant des options de diaporama et feuilletage. Appuyez sur / pour accéder à la page précédente/suivante. Cette fonction est uniquement disponible pour les DVD audio.

Remarques

• Certains disques BD/DVD ne sont pas compatibles avec la fonction de lecture image par image avant/arrêté.
• Selon le disque, le lecteur reprend la lecture à l'emplacement du dernier arrêt. Pour reprendre la lecture depuis le début, appuyez sur, puis sur ▶

7. SA-CD/CD : Change la couche de lecture d'un hybride SA-CD entre SA-CD et CD (p. 4).

Astuce

• Le témoin SA-CD/CD (p. 5) sur le panneau avant s'allume à l'insertion d'un SA-CD quand la couche SA-CD est sélectionnée (p. 33).

Remarques

• Des signaux audio sont transmis par les connecteurs AUDIO OUT (p. 11) quand la couche SA-CD est sélectionnée.
• Les signaux audio enregistrés au format DSD multicanal ne peuvent pas être lus sur ce lecteur.

PURE DIRECT: Permet de changer de mode Pure Direct. Appuyez plusieurs fois de suite sur cette touche pour faire votre choix parmi les différents modes proposés. Le mode Pure Direct améliore la qualité d'audio. PURE DIRECT sur le panneau avant s'allume quand le mode Pure Direct est réglé sur mode1/mode 2. Mode 1: L'afficheur du panneau avant est désactivé, et les signaux vidéo ne sont pas émis. Ce mode convient à l'écoute audio.

Mode 2: L'afficheur du panneau avant est désactivé et seuls les signaux vidéo de la borne HDMI sont émis. Ce mode convient pour regarder des films avec un son de haute qualité.

Mode normal: Lecture normale.

DIMMER: Permet de changer la luminosité de l'afficheur du panneau avant (5 incréments). DIGEST PHOTO : Donne un aperçu des photos par planche de 12 photos miniatures. Dans ce mode de visualisation, accédez à la page suivante/précédente à l'aide des touches /▶/◀.

DVD : Affiche la barre de sélection de Signet (p. 24).

② : Permet d'allumer ce lecteur ou de le mettre en veille. ② ZOOM DVD VIDEO PHOTO : Effectue un zoom avant/arrière. Chaque nouvelle pression sur la touche grossit ou réduit progressivement la vue à l'écran (jusqu'à 3 incréments dans chaque sens).

23 SEARCH BD DVD CD VIDEO MUSIC : Permet de passer directement à l'emplacement indiqué pendant la lecture. Pour en savoir plus sur cette fonction, reportez-vous à la section « Utilisation de la fonction de recherche » (p. 24). Vous pouvez également sélectionner cette fonction à partir du menu d'état (p. 23).

24 HOME: Permet d'afficher l'écran de menu HOME (p. 19).

25 REPEAT BD DVD CD VIDEO MUSIC : Permet de changer de mode de répétition. Appuyez plusieurs fois de suite sur cette touche pour faire votre choix parmi les différents modes proposés.

: Répète le titre en cours de lecture. CH: Répète le chapitre en cours de lecture. [All]: Répète l'intégralité des pistes/fichiers du disque/dossier. : Répète la piste ou le fichier en cours de lecture.

26 A/B BD DVD CD VIDEO MUSIC : Permet de répéter un morceau ou une scène que vous souhaitez répéter.

1 Appuyez sur A/B à l'endroit où vous souhaitez commencer la lecture. « A- » apparait à l'écran. 2 Appuyez à nouveau sur A/B à l'endroit où vous souhaitez terminer la lecture. « A-B » apparait maintenant à l'écran. La lecture en boucle commence. 3 Pour annuler la lecture en boucle, appuyez sur A/B. « A-B » disparaît de l'écran pour indiquer que la lecture en boucle est terminée.

Remarque

• Les conditions d'exécution de cette fonction sont liées aux spécifications du disque.

27 POP-UP/MENU BD DVD : Affiche un menu contextuel. Le contenu du menu affiché dépend du disque. Pour en savoir plus sur l'accès au menu contextuel et sur son fonctionnement, consultez les instructions du disque. Selon le DVD, vous pouvez afficher l'écran du menu principal en appuyant sur POP-UP/MENU. 28 ON SCREEN: Affiche le menu à l'écran (p. 22). 29 ANGLE BD DVD: Permet de changer l'angle de vue de la caméra si la vidéo est enregistrée sous plusieurs angles de prise de vue. Marque Angle ( ) apparait sur l'écran lorsque cette fonction est disponible. Vous pouvez également sélectionner cette fonction à partir du menu à l'écran (p. 22).

Remarque

• Marque Angle s'affiche à condition d'avoir activé la fonction Marque Angle (p. 30). AUDIO BD DVD : Permet de changer la langue de diffusion ou le format audio. Vous pouvez également sélectionner cette fonction à partir du menu à l'écran (p. 22).

Fonction ID

Vous pouvez changer l'ID de la télécommande pour empêcher le contrôle de l'autre lecteur Yamaha, tel que le lecteur DVD. Si vous avez changé l'ID de la télécommande, n'oubliez pas de sélectionner le même ID pour l'appareil principal. Le réglage par défaut est ID1.

1 Réglage de la télécommande

Pour changer l'ID d'ID1 à ID2, maintenez le bouton rouge et la touche numérique 2 enfoncés en même temps pendant 3 secondes. Pour changer l'ID d'ID2 à ID1, maintenez le bouton rouge et la touche numérique 1 enfoncés en même temps pendant 3 secondes.

2 Réglage de l'appareil principal

Maintenez les boutons < et > sur le panneau avant enfoncés en même temps pendant 2 secondes pour afficher l'ID actuel lorsque :

-Aucun disque n'est inséré dans le lecteur. - Le plateau de disque est fermé. - La lecture est arrêtée. - « NO DISC » s'affiche sur le panneau avant.

Continuez à appuyer sur les touches enfoncées pendant encore 2 secondes pour changer l'ID de ID1 à ID2 et vice versa.

Remarque

• Lorsque la télécommande est sans piles pendant quelques minutes, ou si des piles déchargees restent dans la télécommande, l'ID de la télécommande passe automatiquement sur ID1. Si vous souhaitez utiliser la télécommande en configuration ID2, insérez des piles neuves et définissez de nouveau l'ID de la télécommande.

Présentation des raccordements

Determinez le mode de raccordement qui convient pour votre appareil vidéo/audio. Nous vous conseillons d'utiliser la borne HDMI, car celle-ci garantit un signal audio et vidéo numérique de haute qualité via une seule connexion. Si vous utilisez d'autres bornes/connecteurs, effectuez les raccordements vidéo avant les raccordements audio.

Raccordement à la borne HDMI

• La borne HDMI offre une image et un son numériques de qualité supérieure.
• Reliez fermement chaque extrémité du câble HDMI (disponible dans le commerce) aux bornes HDMI appropriées.
• Reportez-vous à la page 34 pour en savoir plus sur les formats de sortie audio/vidéo disponibles.
• Utilisez exclusivement des câbles HIGH SPEED HDMI portant le logo HDMI (illustré sur la quatrième de couverture).

Attention!

Ne branchez pas ce lecteur sur une prise secteur tant que vous n'avez pas effectué tous les raccordements nécessaires.

Astuces

• Si vous utilisez la fonction Contrôle HDMI, reportez-vous à la section « Contrôle HDMI » (p. 29).
• Pour en savoir plus sur le mode de sortie de la borne HDMI, reportez-vous à la section « HDMI » (p. 33).

Raccordement aux connecteurs composante/vidéo

• Les connecteurs composante/vidéo vous offriront une image de qualité supérieure et une reproduction fidèle des couleurs.
• Reliez fermement chaque extrémité d'un câble vidéo composante (en vente dans le commerce) ou d'un câble RCA vidéo aux connecteurs COMPONENT ou au connecteur VIDEO.
• Reportez-vous à la page 35 pour en savoir plus sur les formats de sortie vidéo disponibles.

Remarque

• Si vous lisez l'image par le biais d'un magnétoscope, celle-ci peut être déformée en raison de la fonction de protection contre la copie.

Raccordement au connecteur audio numérique

• Vous pouvez raccorder votre équipement audio ou le téléviseur au connecteur COAXIAL ou à la borne OPTICAL.
• Reliez fermement chaque extrémité d'un câble audio numérique coaxial ou d'un câble optique (tous deux en vente dans le commerce) aux connecteurs audio numériques coaxiaux ou aux bornes audio numériques optiques appropriés.
• Reportez-vous à la page 34 pour en savoir plus sur les formats de sortie audio disponibles.

Attention!

Ampli-tuner AV

Ampli-tuner AV Téléviseur

Astuce

• Pour en savoir plus sur le mode de sortie du connecteur COAXIAL ou de la borne OPTICAL, reportez-vous à la section « Coaxial/Optique » (p. 33).

Raccordement aux connecteurs audio

• Vous pouvez raccorder votre équipement audio ou le téléviseur aux connecteurs MIXED 2CH/7.1 canal surround.
• Reliez fermement les extrémités des câbles RCA audio (fournis et en vente dans le commerce) aux connecteurs MIXED 2CH ou aux connecteurs 7.1 canal surround.
• Reportez-vous à la page 34 pour en savoir plus sur les formats de sortie audio disponibles.
• Si vous pouvez lire un SA-CD multicanal et un DVD audio, reliez des connecteurs 7.1 canaux surround aux connecteurs d'entrée de votre ampli-tuner correspondant en utilisant des câbles RCA audio, en vente dans le commerce.

Astuces

• Vous pouvez raccorder un subwoofer directement au connecteur SUBWOOFER. Si vous raccordez un téléviseur directement à ce lecteur, raccordez un subwoofer actif, comme le Yamaha Active Servo Processing Subwoofer System, à ce connecteur.
• Pour reproduire le signal audio des connecteurs MIXED 2CH/7.1 canal surround, reportez-vous à la section « Configuration Haut-Parleur » (p. 33).

Raccordement aux ports network et USB

• Il est possible de lire le contenu d'un ordinateur en reliant ce lecteur à un réseau.
• La connexion à Internet vous donne accès à une grande variété de bonus interactifs lors de la lecture de disques compatibles BD-Live. Pour en savoir plus au sujet des fonctions BD-Live, reportez-vous à la page 25.
• Vous pouvez insérer une clé USB (de 2 Go ou plus, format FAT 32/16) pour BD Espace de stockage externe dans le port USB situé sur le panneau arrière (ou avant) du lecteur, dans le but de sauvegarder des données BD-Live ou d'effectuer la mise à niveau du logiciel de ce lecteur. Pour sauvegarder les données sur la clé USB sur le panneau avant, reportez-vous à la section « Espace de stockage externe » (p. 29).
• Reliez fermement l'extrémité d'un câble réseau (en vente dans le commerce) au port NETWORK, et insérez une clé USB (en vente dans le commerce) dans le port USB.
• Utilisez exclusivement un câble réseau blindé à paire torsadée STP (Shielded Twisted Pair).
• Une connexion Internet haut débit (telle qu'illustrée ci-dessous) est nécessaire.
• Reliez l'autre extrémité du câble réseau au concentrateur/routeur haut débit.

Attention :

• Ne retirez pas la clé USB et ne débranchez pas le cordon d'alimentation tant que l'opération Espace de stockage externe (p. 29) ou la mise à niveau logicielle n'est pas terminée.
• N'utilisez pas de rallonge USB pour raccorder une clé USB au port USB du lecteur. L'utilisation d'une rallonge USB peut entraîner un dysfonctionnement du lecteur.

Remarque

• Yamaha ne saurait garantir que ce lecteur fonctionne avec toutes les marques de clés USB.

Remarques

• Une connexion Internet haut débit nécessite un abonnement auprès d’un fournisseur d’accès à Internet. Adressez-vous au fournisseur d’accès à Internet le plus proche pour en savoir plus.
• Reportez-vous au mode d'emploi de votre équipement, car la méthode de connexion et l'appareil raccordé peuvent différer selon votre environnement Internet.
• Utilisez un câble réseau/routeur compatible 10BASE-T/100BASE-TX.

Après le raccordement

• Si vous souhaitez définir manuellement le paramètre de configuration Réseau, reportez-vous à la section « Réseau » (p. 31).
• Pour diffuser le contenu d'un ordinateur sur votre réseau, reportez-vous à la section « Utilisation d'un contenu du réseau » (p. 21).

Raccordement aux connecteurs REMOTE control

• Vous pouvez transmettre et recevoir les signaux de commande à distance grâce aux connecteurs REMOTE CONTROL (OUT/IN).
• Reliez fermement les extrémités des câbles mono avec fiches mini-jack de 3,5mm (en vente dans le commerce) aux connecteurs REMOTE CONTROL (OUT/IN) appropriés.
• Si vous ampli-tuner AV est un produit Yamaha et peut transmettre des signaux de commande SCENE, vous pouvez commander le lecteur à l'aide de la fonction SCENE.

Astuces

• Pour en savoir plus sur la fonction SCENE, reportez-vous au mode d'emploi de votre ampli-tuner AV Yamaha.
• Vous avez la possibilité de relier un apparéil Yamaha (tel qu'un lecteur CD) disposant de la fonction SCENE au connecteur REMOTE CONTROL (OUT) de ce lecteur.
• Le port RS-232C est un port d'extension de contrôle pour un usage commercial. Contactez votre vendeur pour en savoir plus.

Branchement du cordon d'alimentation

• Après avoir effectué tous les raccordements nécessaires, branchez une extrémité du cordon d'alimentation fourni sur AC IN à l'arrière du lecteur. Puis branchez l'autre extrémité du cordon sur une prise secteur.

Remarque

• AFIN DE RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE TOUCHEZ PAS LES PIECES NON ISOLÉES DES CÂBLES LORSQUE LE CORDON D'ALIMENTATION EST BRANCHÉ.

Préconfiguration à l'aide de wizard initial/installation facile

La fonction Wizard Initial/Installation facile permet de définir la langue, la résolution et le format d'image. L'écran Wizard Initial s'affiche lors de la première mise sous tension de ce lecteur juste après l'achat ou à la suite d'une mise à niveau. Vous pouvez procéder aux mêmes réglages à partir du menu SETUP → Système → Installation facile.

Dès que l'écran Installation facile apparait, appuyez sur ENTER pour préconfigurer votre lecteur (Installation facile).

Appuyez sur / pour sélectionner la langue que vous souhaitez afficher à l'écran, puis appuyez sur ENTER.

3 Appuyez sur / pour selectionner la résolution qui convient, puis appuyez sur ENTER. Pour plus de détails à ce sujet, reportez-vous à la section « Résolution » (p. 31).

4 Appuyez sur / pour désirir le format d'image, puis appuyez sur ENTER. Pour plus de détails à ce sujet, reportez-vous à la section « Ecran TV » (p. 31). La procédure de préconfiguration (Installation facile) est terminée.

Remarque

• Si aucune image n'apparaît sur le téléviseur à l'issue de la procédure Wizard Initial/Installation facile, reportez-vous à la section « GUIDE DE DÉPANNAGE » (p. 38).

Les menus HOME et MEDIA permettent de passer en revue et lire des fichiers multimédia sur des disques de données, sur des clés USB et sur votre réseau.

Remarque

• Pour en savoir plus sur les types et formats de disque compatibles, reportez-vous à la page 3.

Opérations de base

/ : Déplaçant la sélection (entrée en surbrillance).

: Revient au dossier parent. Active/désactive la sélection d'un dossier/fichier unique.

HOME: Accède à l'écran du menu HOME ou quitte cet écran.

ENTER: Confirmé le dossier/fichier besoini.

POP-UP/MENU : Ouvre Menu Modi.

Icônes affichées dans la partie supérieure du menu MEDIA

Permet de dire le contenu du disque introduit dans le plateau ou d'afficher le contenu du disque de données. Permet d'afficher le contenu de la clé USB connectée au port USB. Permet de rechercher un serveur DLNA (p. 21) sur le réseau. Permet d'afficher le contenu du serveur DLNA reconnu.

Procédure de lecture des fichiers dans un dossier donné

Sélection d'un fichier vidéo sur une clé USB

Remarque

• Arrêtez la lecture de la vidéo avant d'accéder à l'écran de menu MEDIA.

1 Appuyez sur HOME pour accéder à l'écran du menu HOME.

Appuyez sur pour sélectionner MEDIA, puis appuyez sur ENTER.

L'écran MEDIA apparait.

3 Sélectionnez la source du fichier que vous avez l'intention de lire, puis appuyez sur ENTER.

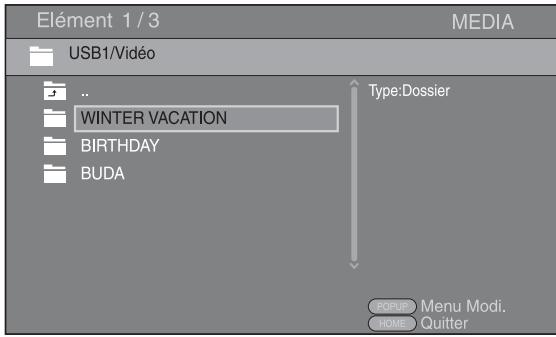

4 Sélectionnez le dossier qui vous intéresse (Photo,

Musique, Video ou AVCHD), puis appuyez sur ENTER.

Pour revenir au dossier parent, appuyez sur « » ou sélectionnez

Remarque

• Seul le type de fichier choisi au cours de cette étape sera présenté à l'étape suivante. Si vous sélectionnez, par exemple, le dossier Photo, vous verrez uniquement des fichiers image par la suite. Si vous n'avez plus l'intention de lire des photos, il suffit de revenir à cette vue hiérarchique et de sélectionner un autre type de fichier.

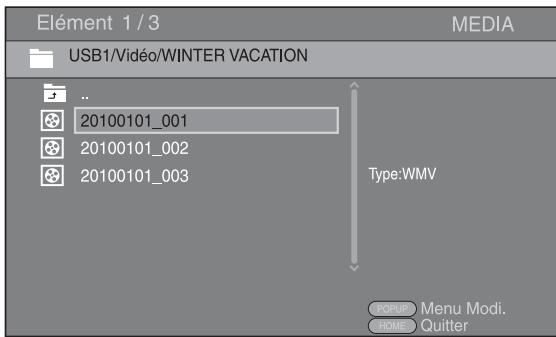

5 Sélectionnez le(s) dossier(s) contenant le fichier à lire.

6 Sélectionnez le fichier à lire, puis appuyez sur ENTER.

Si le fichier sélectionné est un fichier vidéo, la lecture commence immédiatement.

S'il s'agit d'un fichier de musique, la lecture commence après l'affichage d'un écran d'état.

S'il s'agit d'un fichier image, le diaporama commence immédiatement.

Astuce

• Pour présenter un diaporama avec un fond sonore, commencez par écouter la musique qui vous intéresse, puis appuyez sur HOME pour revenir à l'écran de menu HOME et sélectionnez le fichier image.

Remarque

• Selon le contenu du fichier affiché, vous risquez de ne pas pouvoir lancer la lecture.

Opérations de visualisation des photos

Lorsque vous visionnez des photos, les boutons de la télécommande fonctionnent de la façon suivante.

: Arrête le diaporama et revient à l'explorateur de fichiers. : Effectue une pause au cours du diaporama. : Lance la lecture du diaporama. Passé à la photo suivante. : Passe à la photo précédente. : Accélère la vitesse de défilément du diaporama (3 incréments). : Ralentit la vitesse de défilément du diaporama (3 incréments). : Inverse une photo. : Crée une copie miroir d'une photo. : Fait pivoter une photo dans le sens contraire des aiguilles d'une montre. Fait pivoter une photo dans le sens des aiguilles d'une montre. ZOOM: Effectue un zoom avant/arrière (jusqu'à 3 incréments par zoom).

/ / / : Effectue un panoramique en mode de zoom lorsque la taille de la photo est supérieure aux dimensions de l'écran.

DIGEST: Passe en mode d'aperçu sous forme de miniatures (p. 7). Dans ce mode de visualisation, accédez à la page suivante/précédente à l'aide des touches / / /

Utilisation d'un compte du réseau

Ce lecteur est un lecteur multimédia numérique certifié DLNA. Cela signifie que vous pouvez : gérer tout contenu à base de photos, musiques et vidéos stocké sur des serveurs DLNA de votre réseau domestique.

DLNA (Digital Living Network Alliance) permet de partager facilement des données multimédia numériques par l'intermédiaire d'un réseau domestique. Vous pouvez, en outre, diffuser sur votre téléviseur le contenu numérique provenant d'un ordinateur (sur lequel vous avez installé le logiciel serveur DLNA) ou de tout autre appareil compatible DLNA via ce lecteur. Pour relier ce lecteur à votre serveur DLNA, il est nécessaire d'effectuer certains réglages au niveau du serveur DLNA ou de l'appareil utilisé. Pour en savoir plus, reportez-vous à la documentation de votre logiciel serveur DLNA ou de l'appareil DLNA.

Lecture d'un contenu partagé

1 Pour partager des fichiers sur votre ordinateur, installez un logiciel serveur DLNA, tel que Windows Media Player 12, et partagez les fichiers en question. 2 Allumez l'ordinateur sur lequel vous avez installé le logiciel serveur DLNA ou l'appareil DLNA relié à votre réseau domestique. 3 Appuyez sur HOME pour afficher l'écran de menu HOME. Puis sélectionnez MEDIA pour accéder au menu MEDIA. La liste des serveurs DLNA connectés est présentée à l'écran.

Remarques

• Si votre serveur DLNA n'est pas répertorié, désélectionnez la fonction DLNA Search pour la recherche.
• Selon le serveur DLNA utilisé, il est possible que vous deviez autoriser l'utilisation de ce lecteur à partir du serveur.
• Pour lire le fichier sur le serveur DLNA, il est indispensable d'utiliser le même point d'accès pour connecter ce lecteur et le serveur.
• L'exécution des fichiers peut poser des problèmes de compatibilité en raison des restrictions liées aux caractéristiques des fichiers et du serveur DLNA.

Sélectionnez le fichier que vous avez l'intention de lire.

Remarques

• Les conditions de fonctionnement de votre réseau domestique peuvent avoir une incidence sur le mode d'exécution et la qualité de lecture du fichier.
• Le partage des fichiers provenant de supports amovibles (tels que des clés USB ou un lecteur DVD de votre serveur multimédia) risque de poser des problèmes.

Mode de lecture AVANCE

Cette section traite de la lecture des disques BD et DVD vendus dans le commerce, des SA-CD, CD et des disques DVD-RW/R enregistrés.

Remarque

• Les opérations de lecture de base sont décrites à la page 6.

Menu à l'écran

Pour afficher ce menu, appuyez sur la touche ON SCREEN. Il suffit ensuite d'appuyer sur △ / ▽ / ◁ pour passer d'une option à l'autre, puis d'appuyer sur ENTER pour agir sur la fonction en question.

Le menu à l'écran contient les options suivantes.

Titre BD DVD VIDEO : Indique le numéro du titre en cours de lecture. Il suffit de sélectionner le titre qui vous intéresse pour y accéder directement.

Chapitre BD DVD VIDEO : Indique le numéro du chapitre en cours de lecture. Il suffit de sélectionner le chapitre qui vous intéresse pour y accéder directement.

Plage/Fichier CDVIDEO MUSIC PHOTO :

Indique le numéro de la piste ou du fichier en cours de lecture. Il suffit de sélectionner la piste ou le fichier qui vous intéresse pour y accéder directement.

Heure BD DVD CD VIDEO MUSIC : Affiche la durée de lecture. Sélectionnez le type d'information qui vous intéresse :

Durée de lecture écoulée de la piste ou du titre/chapitre/disque/fichier Durée de lecture restante de la piste ou du titre/chapitre/disque/fichier

Mode/modèle de lecture

DVD CD VIDEO MUSIC PHOTO : Indique le mode de lecture actuel. Vous avez le choix entre trois modes de lecture :

• Normal : Lecture normale.
• Aléatoire: Lecture de chaque piste/fichier sans répétition.
• Random: Lecture aléatoire (répétition possible).

Astuce

• Pendant la lecture d'un DVD, vous avez la possibilité de sélectionner la fonction Random All, Random TT (titre), Random CH (chapitre), Lecture aléatoire, Lecture Aléatoire TT (titre) ou Lecture Aléatoire CH (chapitre).

Audio BD DVD VIDEO : Indique la langue ou le signal de diffusion audio du disque BD/DVD actuellement sélectionné. Vous pouvez sélectionner le type de son de votre choix.

Angle BD DVD : Indique le numéro de l'angle de vue actuellement sélectionné. Si la vidéo est enregistrée sous plusieurs angles de prise de vue, vous êtes libre d'en changer.

Sous-titres BD DVD VIDEO : Indique la langue des sous-titres actuellement sélectionnée, le cas échéant.

Le style de Sous-titres BD : Indique le style des sous-titres actuellement sélectionné. Cette fonction concerne uniquement les sous-titres externes de fichier vidéo. Choisissez le style de texte des sous-titres qui vous intéresse.

Bitrate BD DVD CD VIDEO MUSIC : Indique le débit binaire du signal audio/vidéo.

Deuxième Video BD: Active/désactive la fonction d'incrustation (image dans l'image) (p. 6).

Deuxième Audio BD : Active/désactive les données audio secondaires (p. 6).

Recherche instantanée

BD DVD CD VIDEO MUSIC: Effectue un saut de 30 secondes.

Relecture instantanée

BD DVD CD VIDEO MUSIC : Permet de revenir 10 secondes en arrêté dans la vente.

Diaporama PHOTO :

Indique la vitesse du diaporama. Vous avez le choix entre trois vitesses différentes, de la plus lente à la plus rapide : Ralenti/Moyen/Rapide.

Transitions PHOTO : Indique la façon dont les photos sont présentées à l'écran. Vous pouvez changer le type de transition selon l'effet voulu.

Code Page [VIDEO] : Sélectionne le code de caractère du sous-titre ajusté à la vidéo DivX (p. 40).

Menu d'état

Ce menu propose différents réglages, tels que les sous-titres, l'angle de vue ou le numéro du titre, du chapitre, ou de la piste en cours de lecture. Pour afficher le menu d'état, appuyez sur la touche STATUS. Ce menu contient les sous-menus suivants.

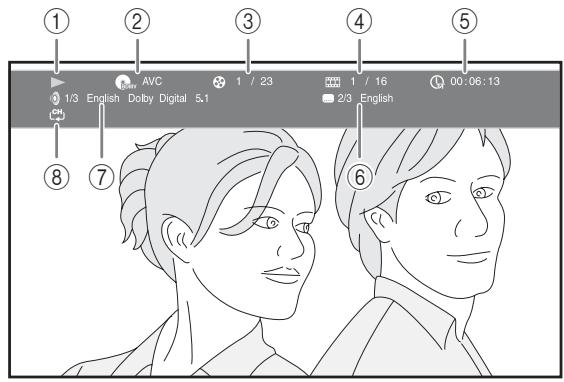

En cas de lecture d'un disque BD video/dvd video ou d'un fichier video

Exemple : Icônes affichées lors de la lecture d'un disque BD

(1) Lecture en cours ② BDMV (Icône du type de disque/fichier vidéo) (3) (Numéro du titre en cours de lecture): Vous pouvez passer directement au titre voulu à l'aide de la touche SEARCH (p. 8). (4) (Numéro du chapitre en cours de lecture): Vous pouvez passer directement au chapitre voulu à l'aide de la touche SEARCH (p. 8). (5) (Durée de lecture écoulée): Vous pouvez passer directement au moment voulu à l'aide de la touche SEARCH (p. 8). (6) (Sous-titre actuellement sélectionné): Vous pouvez changer la langue des sous-titres à l'aide de la touche SUBTITLE. (SON actuellement sélectionné): Vous pouvez changer la langue de diffusion ou le format audio à l'aide de la touche AUDIO. (8) (Mode de répétition): Affiche le mode de répétition actuel (p. 8).

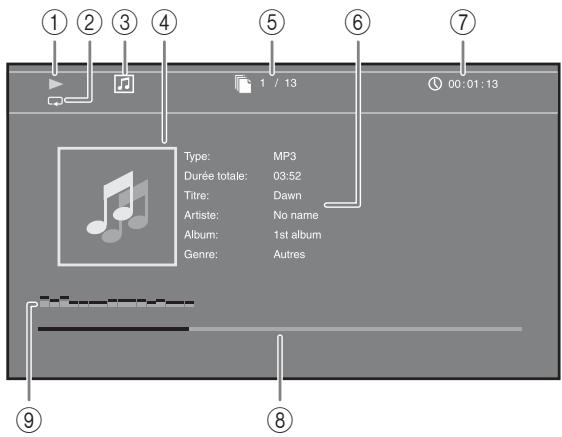

En cas de lecture d'un disque audio ou d'un fichier de musique

Exemple : Icônes affichées lors de la lecture d'un fichier de musique

(1) (Lecture en cours) ② (Mode de répétition) : Affiche le mode de répétition actuel (p. 8). ③ (Icône du type de disque/fichier de musique) (4) (Illustration) MUSIC : Affiche une des images du fichier, si le fichier en contient. (5) (Numéro de la piste ou du fichier en cours de lecture) : Vous pouvez passer directement à la piste voulue à l'aide de la touche SEARCH (p. 8). (6) (Informations) MUSIC : Affiche des informations relatives à la musique, si le fichier en contient. (7) (Durée de lecture écoulée) : Vous pouvez passer directement au moment voulu à l'aide de la touche SEARCH (p. 8). (Barre de progression) MUSIC : Affiche le niveau de progression de la chanson en cours. (9) (Compteur de niveau audio) : indique le niveau de volume actuel.

En cas de lecture d'une photo

(1) (Lecture en cours) ② (Icône du fichier d'image) ③ (Numéro du fichier en cours d'affichage) (4) (All) (Mode de répétition) : Affiche le mode de répétition actuel (p. 8). (5) (Vitesse du diaporama)

Utilisation de la fonction signet DVD VIDEO

Vous pouvez repérer un point précis de la vidéo à l'aide d'un Signet. Une fois le Signet créé, cette fonction permet d'accéder directement au point correspondant de la vidéo. Vous avez la possibilité de définir un maximum de 12 signets.

1 Appuyez sur MARKER en cours de lecture du film pour insérer un Signet. Le numéro et l'état du Signet sont automatiquement affichés.

2 Après avoir défini un Signet, appuyez sur la touche DIGEST pour afficher la barre de sélection Signet.

3 Appuyez sur / pour sélectionner le Signet auquel vous souhaitez accéder, puis appuyez sur ENTER. Pour supprimer le Signet sélectionné, appuyez sur CLEAR.

Remarque

• Une fois la lecture terminée (après avoir éjecté le disque ou appuyé deux fois sur ■, par exemple), les signets que vous aviez définis sont automatiquement effacés.

Programmation de l'ordre de lecture DVD CD

Il est possible de programmer l'ordre de lecture des pistes d'un disque audio ou des chapitres d'un DVD.

Appuyez sur PROGRAM en cours de lecture pour afficher la fenêtre PROGRAMME.

Vouaves la possibilité deprogrammer un maximum de 15pistes/chapitres.

Programmation de l'ordre de lecture des pistes d'un CD

1 Appuyez sur PROGRAM en cours de lecture.

2 Appuyez sur ENTER pour programmer l'ordre de lecture. Dans le cas d'un disque audio, appuyez sur / pour sélectionner chacune des pistes dans l'ordre où vous souhaitez les lire, puis appuyez sur ENTER.

Dans le cas d'un disque DVD vidéo, sélectionnez des titres (représentés par les lettres TT) et des chapitres (représentés par les lettres CH) au lieu de pistes.

Pour retirer une piste de la liste programmée, sélectionnez la piste, puis appuyez sur CLEAR.

Pour annuler la lecture du programme, appuyez sur RETURN.

Une fois l'ordre de lecture établi, appuyez sur ▶ pour valider et commencer la lecture du programme. Pour annuler la lecture d'un programme, appuyez deux fois sur ■.

Utilisation de la fonction de recherche

Cette fonction permet d'accéder directement à un point précis du support en cours de lecture.

1 Appuyez sur SEARCH en cours de lecture. Cela a pour effet d'afficher la barre d'état. 2 Appuyez sur / / pour sélectionner l'une des entrées suivantes, puis appuyez sur ENTER.

• Numéro du titre (symbolisé par )
• Numéro du chapitre (symbolisé par ) Durée du titre écoulée (symbolisée par )
• Durée du chapitre écoulée (symbolisée par CH)

• Numéro de la piste (symbolisé par ) Durée de la piste écoulée (symbolisée par TRACK) Durée du disque écoulée (symbolisée par DISC)

• Numéro du fichier (symbolisé par ①)
• Durée du fichier écoulée (symbolisée par ①)

3 Appuyez sur / ou sur les touches numériques pour choisir/ajuster la valeur de l'entrée en surbrillance, puis appuyez sur ENTER pour accéder au point correspondant. 4 Pour fermer la barre d'état, appuyez sur STATUS.

Utilisation des fonctions bonusview et bd-live

Ce lecteur prend en charge les fonctions de lecture BONUSVIEW (p.40) (BD-ROM Profil 1 Version 1.1) et BD-Live (p.40) (BD-ROM Profil 2).

Remarque

• Les fonctions et la méthode de lecture varient en fonction du disque. Pour en savoir plus, reportez-vous aux instructions figurant sur le disque ou sur le mode d'emploi fourni.

Utilisation de la fonction d'incrustation (lecture audio/video secondaire)

Si vous disposez d’un disque BD vidéo contenant des données audio et vidéo secondaires compatibles avec la fonction d’incrustation (image dans l’image), vous avez la possibilité de diffuser ces données dans un coin de l’écran en même temps que le contenu principal.

Image principale Image secondaire

Remarques

• Pour écouter les données audio secondaires, n'oubliez pas de régler le paramètre de Sortie audio (Coaxial/Optique ou HDMI) sur PCM ou Reencode (p. 33).
• Sur certains disques, il peut être nécessaire d'activer en plus les données audio secondaires dans le menu supérieur du disque (p. 7).
• Le son et l'image secondaires en incrustation peuvent être lus et supprimés automatiquement en fonction du contenu. Les zones affichables peuvent également être limitées.

2. Connectez la clé USB à ce lecteur (p. 16).

Les données BD-Live sont sauvegardées sur Espace de stockage externe (p. 29) (mémoire USB raccordée à ce lecteur). Pour bénéficier de ces fonctions, insérez une clé USB (de 2 Go ou plus, format FAT32/16) compatible USB 2.0 haut débit (480 Mbits/s) sur le port USB (p. 16).

• Un dossier BUDA est créé automatiquement sur la clé USB, si besoin est.
• Si l'espace de stockage est insuffisant, les données ne seront pas copiées/téléchargées. Dans ce cas, supprimez des données inutiles ou utilisez une nouvelle clé USB.
• Le chargement des données peut prendre un certain temps (lecture/écriture).

Remarques

• Yamaha ne saurait garantir que ce lecteur fonctionne avec toutes les marques de clés USB.
• N'utilisez pas de rallonge USB pour raccorder une clé USB au port USB du lecteur. L'utilisation d'une rallonge USB peut entraîner un dysfonctionnement du lecteur.

Remarques

• Suivez les consignes fournies dans la notice du disque BD pour lire les contenus BD-Live, etc.
• Pour tirer parti des fonctions BD-Live, effectuez la connexion au réseau (p. 16) et définissez les paramètres de configuration Réseau (p. 31).
• Reportez-vous à la section « Connection BD-Live » (p. 31) si vous souhaitez restreindre l'accès aux contenus BD-Live.
• Le temps nécessaire pour télécharger les programmes en ligne sur la clé USB connectée à ce lecteur varie selon la vitesse de votre connexion Internet et le volume des données de ces programmes.
• Les programmes BD-Live fournis via Internet ne pourront peut-être pas afficher la connexion en fonction du statut du fournisseur (mise à jour). Dans de tels cas, retirez le disque et essayez à nouveau.
• Si l'écran BD-Live n'apparaît pas après avoir sélectionné la fonction BD-Live dans le menu du disque BD, il se peut que l'espace disponible sur la clé USB ne soit pas suffisant. Dans ce cas, éjectez le disque du lecteur et effacez des données sur la clé USB à l'aide du menu « Formater » dans « Espaces de stockage externe » (p. 29).

Le menu SETUP offre différents réglages audio/vidéo des fonctions au moyen de la télécommande.

Menu/sous-menu		Paramètre	Description	Page
Réglages Généaux	Système	Economiseur d'écran	Permet d'activer/désactiver l'économiseur d'écran.	29
		Lecture automatique du disque	Configure le lecteur afin de démarrer automatiquement la lecture du disque.	29
		Contrôle HDMI	Configure le lecteur afin de receivevoir le signal de commande en provenance de la télécommande de votre téléviseur/ ampli-tuner AV.	29
		Pilotage réseau	Permet d'activer/désactiver le contrôle par Ethernet.	29
		Insérer les paramètres par défaut	Rétablit tous les paramètres par défaut à l'exception du paramètre Sécurité.	29
		Mettre à niveau	Lance la mise à niveau du lecteur.	29
		Installation facile	Permet de définir la langue, la résolution et le format d'image.	29
		Espace de stockage externe	Affiche l'état de Space de stockage externe (p. 29), formate Espace de stockage externe et sélectionne le port USB à l'avant/ariège pour Espace de stockage externe.	29
	Langue	Affichage à l'écran	Permet de désoir la langue des menus ou messages affichés à l'écran.	30
		Menu	Permet de désoir la langue préfééré pour le menu du disque.	30
		Audio	Permet de désoir la langue préfééré pour les données audio.	30
		Sous-titres	Permet de désoir la langue préfééré pour les sous-titres.	30
	Playback	Sous-titres pour malentendants	Permet d'activer/désactiver la fonction de sous-titrage pour les malentendants (applée Closed Caption).	30
		Marque Angle	Permet d'afficher le symbole d'angle de vue (Marque Angle) lors de la lecture de disques BD/DVD contenant des scènes prises sous plusieurs angles.	30
		Marque PIP	Permet d'afficher le symbole d'image dans l'image (Marque PIP) lors de la lecture de disques BD/DVD offrant cette possibilité.	30
		Deuxieme Marque Audio	Permet d'afficher le symbole de données audio secondaires (Deuxieme Marque Audio) lors de la lecture de disques BD/DVD contenant ce type de données.	30
		DivX(R) VOD DRM	Permet d'afficher le code d'enregistrement des films au format DivX(R).	30
		Mode DVD-audio	Configure le mode DVD audio sur DVD audio/DVD-video.	30
	Securité	Modification du mot de passer	Permet de changer le mot de passer pour les paramètres Controle Parental et Code pays.	30
		Controle Parental	Permet de régler le paramètre Controle Parental en fonction du content du disque.	30
		Code pays	Permet de définir votre Code pays.	30
	Réseau	Connection Internet	Permet d'activer ou désactiver la connexion Internet (Permettre/Désactivé).	31
		Information	Permet d'afficher un écran d'informations au sujet du réseau.	31
		Test de connexion	Permet d'effectuer un test de connexion au réseau.	31
		Configuration IP	Permet de régler le paramètre IP sur Auto/Manuel.	31
		Connection BD-Live	Permet de régler la connexion BD-Live sur Autorisé/ Partiellement autorisé/Interdit.	31
		DLNA	Permet d'activer ou de désactiver la fonction DLNA (Permettre/Désactivé).	31
		Paramètres Proxy	Permet de configurer le paramètre proxy.	31
Paramètres video	TV	Ecran TV	Permet de régler le format d'écran du téléviseur raccordé ainsi que la sortie video.	31
		Résolution	Permet de sélectionner la résolution de la sortie video.	31
		Système TV	Permet de changer Système TV entre NTSC/PAL/Multi.	32
		Espace de couleur	Permet de changer Espace de couleur entre RGB/YCbCr 4:4:4/YCbCr 4:2:2/Full RGB.	32
		HDMI Deep Color	Permet de changer HDMI Deep Color entre 30 bits/36 bits/Non.	32
		HDMI 1080p 24Hz	Permet d'activer/désactiver le paramètre HDMI 1080p 24Hz.	32
		Synchronisation audio/video	Modifie le retard entre la video et l'audio, par exemple si la voix et le mouvement de la bouche sont désynchronisés.	32
	Processus Video	Video Mode	Règle la perception visuelle de l'image.	32
		Ajustement de la couleur	Permet de régler les paramètres Luminosite/Saturation/Nuance pour chaque couleur.	32
		Contrast automatique	Règle le contraste afin d'optimiser l'image lue.	32
		Réduction de bruit	Permet de régler le niveau de Réduction de bruit.	32
		Désentrelacement video	Permet de régler la manière de détecter le signal video.	32
Paramètres audio	Sortie audio	Coaxial/Optique	Permet deCHOISIR le mode de sortie du connecteur COAXIAL/OPTICAL, Bitstream/PCM/Reencode/Non.	33
		HDMI	Permet deCHOISIR le mode de sortie du connecteur HDMI, Bitstream/PCM/Reencode/Non.	33
		Echantillonnage Inférieur	Permet deCHOISIR la fréquence de sous-échantillonnage du signal audio numérique : 48k/96k/192k.	33
		DRC	Permet d'activer/désactiver la fonction DRC (Dynamic Range Compression).	33
	Sortie SACD	Priorité SACD	Sélectionne le contenu lors de la lecture d'un SA-CD hybride.	33
		Sortie HDMI	Permet deCHOISIR le mode de sortie du connecteur HDMI, DSD/PCM, lors de la lecture d'un SA-CD.	33
	Configuration Haut-Parleur	Configuration	Permet de configurer la sortie audio des connecteurs 7.1 canal surround.	33
		Mixage en 2 canaux stéroide	Règle la méthode de mixage sur 2 canaux analogiques.	33
	Post process		Reproduit en multicanal le signal audio 2 canaux.	33
Système d'information			Permet d'afficher la version logicielle et l'adresse MAC (p. 41).	33

Exemple d'utilisation du menu SETUP

Les réglages du lecteur se font à partir de l'écran du menu SETUP. Vous trouverez ci-dessous des explications sur les opérations de base du menu SETUP.

Exemple: Réglage du paramètre Contrôle Parental

Remarque

• Certaines fonctions ne peuvent pas être réglées en cours de lecture. Pour pouvoir les configurer, appuyez deux fois sur le bouton ■ afin d'arrêter complètement la lecture.

1. Affichez l'écran du menu SETUP.

Appuyez sur la touche SETUP pour afficher l'écran du menu SETUP.

Appuyez sur pour sélectionner Réglages Généraux, puis appuyez sur ENTER ou .

2. Sélectionnez un sous-menu.

Appuyez sur / pour sélectionner Sécurité, puis appuyez sur ENTER.

3. Sélectionnez une option de menu.

Appuyez sur / pour sélectionner Contrôle Parental, puis appuyez sur ENTER ou.

4. Entrez un mot de passe.

Saisissez votre mot de passe à l'aide des touches numériques.

• Le mot de passe par défaut est 0000.
• Vous ne pourrez pas accéder à l'écran de réglage suivant tant que vous n'aurez pas saisi le bon mot de passe.
• Pour changer de mot de passe, reportez-vous à la section « Modification du mot de passe » (p. 30).

5. Sélectionnez le réglage voulu.

Appuyez sur / pour sélectionner le niveau voulu pour le paramètre Contrôle Parental des disques BD/DVD, puis appuyez sur ENTER.

6. Quittez l'écran du menu.

Appuyez sur pour revenir au menu précédent.

Réglages généraux

Les réglages par défaut sont représentés par un «*».

Économiseur d'écran

Ce paramètre permet d'activer ou de désactiver l'économiseur d'écran.

En cas d'activation, le lecteur affiche l'économiseur d'écran au bout de 3 minutes d'inactivité, puis passe en mode de veille si aucune opération n'a lieu dans les 6 minutes qui suivent.

Oui*, Non

Lecture automatique du disque

Ce paramètre permet d'activer ou de désactiver la fonction Lecture automatique du disque. En cas d'activation, la lecture du disque commence automatiquement dès que vous chargez le disque dans le lecteur.

Oui*, Non

Contrôle HDMI

Vous pouvez configurer le lecteur de façon à ce qu'il reçoive un signal de commande d'un téléviseur/ampli-tuner AV compatible avec la fonction Contrôle HDMI via un câble HDMI (p. 12).

Oui, Non*

Utilisation de la fonction contrôle HDMI

La fonction Contrôle HDMI peut de piloter ce lecteur, de façon interactive, via votre téléviseur (à condition que ce dernier soit compatible avec la fonction Contrôle HDMI). Vous devez raccorder ce lecteur à un téléviseur (compatible avec la fonction Contrôle HDMI) au moyen d'un câble HDMI et activer le paramètre Contrôle HDMI dans le menu SETUP (p.29) pour profiter des fonctions décrites ci-dessous.

• Fonction de sélection d'entrée automatique Lorsque vous lancez la lecture sur ce lecteur, la sélection d'entrée du téléviseur (et de l'ampli-tuner AV si le lecteur est raccordé au téléviseur via un ampli-tuner AV) commute automatiquement sur ce lecteur. Le téléviseur peut également s'allumer automatiquement selon le modèle de téléviseur utilisé.
• Fonction d'extinction automatique Si vous éteignez le téléviseur alors que le lecteur est à l'arrêt et que l'écran du menu SETUP n'est pas affiché, le lecteur est automatiquement mis hors tension.

Remarques

-La fonction Contrôle HDMI risque de ne pas fonctionner correctement avec certains téléviseurs. - Il est possible que vous ayez accès à des fonctions différentes de celles décrites ci-dessus selon le modèle de téléviseur ou d'ampli-tuner AV utilisé. Pour bénéficier des avantages de la fonction Contrôle HDMI, réglez le paramètre Contrôle HDMI sur TOUS les appareils (ce lecteur, le téléviseur et l'ampli-tuner AV). Certaines opérations supplémentaires peuvent être requises. - Chaque fonction peut être réglée indépendamment afin d'être activée/désactivée selon le téléviseur utilisé. - Pour en savoir plus sur la configuration, consultez les modes d'emploi fournis avec le téléviseur et/ou l'ampli-tuner AV.

Pilotage réseau

Permet d'activer/désactiver le contrôle par Ethernet.

Ce lecteur utilise le protocole Yamaha Network Control (YNC).

Oui, Non*

Remarques

• Si le paramètre est sur oui, la consommation d'énergie en mode veille croit en raison de la fonction de contrôle réseau.
• De la même façon, avec le paramètre sur oui, la durée de démarrage du système est plus longue.

Insérer les paramètres par défaut

Vous avez la possibilité de rétablir tous les paramètres par défaut du lecteur à l'exception du paramètre Sécurité (p. 30). Pour en savoir plus au sujet des paramètres par défaut, reportez-vous aux pages 26 - 33.

Mettre à niveau

Ce paramètre permet de procéder à une mise à niveau manuelle du logiciel à partir d'un disque, d'une clé USB ou du réseau. Pour en savoir plus à ce sujet, reportez-vous à la section « MISE À NIVEAU LOGICIELLE » (p. 36).

Installation facile

Ce paramètre permet de procéder à une installation facile du lecteur (p. 18).

Espace de stockage externe

Voulez afficher les informations de l'Espace de stockage externe, formater l'Espace de stockage externe et sélectionner USB en façade/USB à l'arrière pour sauvegarder des données BD-Live.

Pour formater (vider) le dossier BUDA sur la clé USB, sélectionnez Information et appuyez sur ENTER lorsque « Formater » est en surbrillance à l'écran.

USB en façade, USB à l'arrière*

Espace de stockage externe

Cette zone de données fait office de mémoire auxiliaire pendant la lecture d'un disque Blu-ray.

Affichage à l'écran

Vous avez la possibilité de sélectionner la langue des messages ou menus affichés à l'écran (menu SETUP, par exemple).

Anglais, Français, Espagnol, Allemand, Italien, Suédois, Néerlandais, Russe

Menu

Ce paramètre permet deCHOISIR VOUE langue de prédilection pour le menu du disque.

Anglais, Français, Espagnol, Allemand, Italien, Néerlandais, Portugais, Danois, Suédois, Finnois, Norvégien, Russe, Coréen, Japonais, Plus

Audio

Ce paramètre permet deCHOISIR VOYRE langue de prédilection pour la lecture des disques BD/DVD. Pour plus de détails à ce sujet, reportez-vous à la section « Menu » (p. 30).

Sous-titres

Ce paramètre permet deCHOISIR VOYRE langue de prédilection pour les Sous-titres.

English, Français, Espagnol, Allemand, Italien, Néerlandais, Portugais, Danois, Suédois, Finnois, Norvégien, Russe, Coréen, Japonais, Plus, Non*

Sous-titres pour malentendants

Ce paramètre permet d'afficher les sous-titres destinés aux malentendants (p. 40) lors de la lecture d'un BD/DVD contenant ce type de sous-titre.

Oui, Non*

Marque angle

Ce paramètre permet d'afficher le symbole d'angle de vue (Marque Angle) () lors de la lecture d’un BD/DVD contenant des scènes prises sous plusieurs angles.

Oui*, Non

Marque PIP

Ce paramètre permet d'afficher le symbole d'image dans l'image (Marque PIP) ([p]) lors de la lecture d’un BD offrant la possibilité d’incruster une image dans un coin de l'image principale (p. 25).

Oui*, Non

Deuxième marque audio

Ce paramètre d’afficher le symbole de données audio secondaires (Deuxieme Marque Audio) (®) lors de la lecture d’un BD contenant ce type de données.

Oui*, Non

Divx® VOD DRM

Ce paramètre permet d'afficher le code d'enregistrement des films au format DivX®.

Mode dvd-audio

Certains disques DVD audio comprennent du contenu DVD vidéo en plus du contenu DVD audio. Vous pouvez sélectionner le mode DVD audio ou le mode DVD vidéo.

DVD AUDIO* Les deux contenus, DVD audio et vidéo, sont lus. Seul le contenu DVD audio risque d'être lu, selon le disque.

DVD VIDEO Seul le contenu DVD vidéo est lu.

Remarque

• Ce paramètre est accessible uniquement en l'absence de disque chargé dans le lecteur.

Modification du mot de passe

Vous avez la possibilité de définir le mot de passe applicable aux fonctions Contrôle Parental et Code pays. Reportez-vous à « Contrôle Parental » (p. 30) et « Code pays » (p. 30).

Remarque

• Le mot de passe par défaut est 0000.

Contrôle parental

Ce lecteur permet de limiter l'accès au contenu de certains disques BD/DVD selon l'âge du public. Il suffit pour cela de configurer le paramètre Contrôle Parental en fonction du contenu du disque.

Le mot de passe (voir « Modification du mot de passe » en p. 30) a besoin d'être saisi avant de régler les niveaux de Contrôle Parental.

Une fois la fonction Contrôle Parental configurée, une boîte de dialogue invitera l'utilisateur à saisir ce mot de passe s'il charge un disque d'un niveau de filtrage supérieur au niveau Contrôle Parental actuellement défini, ou s'il souhaite modifier le niveau Contrôle Parental.

Non*, 1 a 8

Code pays

Ce paramètre permet de définir le Code pays dans lequel vous vivez. Avant de configurer le paramètre Code pays, vous devez d'abord désirer un mot de passe (voir la section « Modification du mot de passe » p. 30). Ce paramètre peut servir à évaluer le niveau de filtrage du Contrôle Parental et à autoriser la lecture du disque en fonction du pays.

Connection internet

N'oubliez pas d'activer la connexion Internet (en réglant ce paramètre sur Permettre) si vous comptez utiliser les fonctions BD-Live (p. 25) et DLNA (p. 21) ou procéder à la mise à jour du logiciel à partir du réseau (p. 36).

Information

Permet d'afficher un écran d'informations au sujet du réseau. Ce paramètre permet d'afficher un écran d'informations au sujet du réseau de manière à connaître l'interface (Ethernet), le type d'adresse, l'adresse IP, le masque de sous-réseau, la passerelle par défaut et le DNS utilisés.

Test de connexion

Vous pouvez effectuer un test de connexion Internet. En cas d'échec, vérifie le « Configuration IP » (p. 31) et recommencez le test.

Configuration IP

Vous avez le choix entre la configuration automatique (Auto) ou manuelle (Manuel) du paramètre Configuration IP. Si vous régalez ce paramètre sur Auto, l'adresse IP est allouée automatiquement par le système. Si vous réglsez ce paramètre sur Manuel, l'adresse IP, le masque de sous-réseau, la passerelle par défaut et le DNS doivent être définis manuellement.

Connection bd-live

Ce paramètre permet de restreindre l'accès aux contenus BD-Live.

Autorisés Tous les disques BD-Live sont autorisés à se connecter au réseau.

Partiellement Seuls les disques avec identification du propriétaire autorisé sont autorisés.

Interdit. Aucun disque BD-Live n'est autorisé à se connecter au réseau.

DLNA

Ce paramètre permet d'activer ou de désactiver (Permettre/Désactivé) la fonction DLNA (p. 21). Si vous n'utilisez pas la fonction DLNA, réglez ce paramètre sur Désactivé.

Paramètres proxy

Ce paramètre permet de configurer le Paramètres Proxy. Réglez ce paramètre sur Désactivé dans le cadre d'une utilisation normale. Réglez ce paramètre sur Permettre pour configurer le paramètre proxy.

Permettre Permet de régler l'hôte proxy et le port proxy.

Désactive le serveur proxy. Choisissez ce réglage si vous ne comptez pas utiliser de serveur proxy.

Hôte Proxy Permet de configurer l'hôte proxy.

Port Proxy Permet de configurer le port proxy.

Paramètres vidéo

Les réglages par défaut sont représentés par un «*».

Écran TV

Vous pouvez régler le format d'image du téléviseur raccordé et modifier la sortie vidéo.

Si vous changez de téléviseur (vous en achetez un nouveau, par exemple) et que le format d'image du téléviseur raccordé est différent, vous devrez alors modifier le paramètre Écran TV.

16:9 Plain

Sélectionnez ce réglage si vous raccordez le lecteur à un téléviseur au format 16:9. En cas de lecture d'une vidéo au format 4:3, l'illustration ci-après représente la façon dont les images sont affichées à l'écran.

16:9 Normal*

Sélectionnez ce réglage si vous raccordez le lecteur à un téléviseur au format 16:9. En cas de lecture d'une vidéo au format 4:3, l'illustration ci-après représente la façon dont les images sont affichées à l'écran.

4:3 Pan Scan

Sélectionnez ce réglage si vous raccordez le lecteur à un téléviseur au format 4:3. En cas de lecture d'une vidéo au format 16:9, l'illustration ci-après représente la façon dont les images sont affichées à l'écran.

4:3 Boite

Sélectionnez ce réglage si vous raccordez le lecteur à un téléviseur au format 4:3. En cas de lecture d'une vidéo au format 16:9, l'illustration ci-après représente la façon dont les images sont affichées à l'écran.

Format d'image d'origine	Sur un téléviseur 16:9 (grand écran)
	16:9 Plein	16:9 Normal
4:3

Format d'image d'origine	Sur un téléviseur 4:3
	4:3 Pan Scan	4:3 Boîte à lecture
16:9

Résolution

Ce paramètre vous donne le choix entre plusieurs résolutions de sortie vidéo : Auto, 480i/576i, 480p/576p, 720p, 1080i et 1080p. Si vous régalez ce paramètre sur Auto, le lecteur sélectionne automatiquement la résolution maximale en fonction du téléviseur raccordé. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie vidéo » (p. 35).

• Pour reproduire de l'audio HD (Dolby TrueHD ou DTS-HD Master Audio) depuis la borne HDMI, réglez Résolution sur Auto ou sur un réglage supérieur à 720p.

Système TV

Le paramètre Système TV permet de sélectionner l'une des normes de diffusion suivantes : PAL, NTSC et Multi. Choisissez le même réglage pour Système TV que sur votre téléviseur. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie vidéo » (p. 35).

Espace de couleur

Ce paramètre permet de sélectionner le modèle de représentation colorimétrique en sortie (Espace de couleur) qui convient (p. 40) en mode HDMI. Cette fonction est disponible à condition de raccorder ce lecteur via un câble HDMI.

RGB Émet le signal vidéo dans la plage de signaux normale.

YCbCr 4:4:4* Permet de régler Espace de couleur sur YCbCr 4:4:4.

YCbCr 4:2:2 Permet de régler Espace de couleur sur YCbCr 4:2:2.

Full RGB Lorsque RGB est réglé et que le blanc et le noir à l'écran sont trop pâles, sélectionnez ce réglage. Ce paramètre est valide lorsque le composant raccordé prend en charge la plage RGB 0-255.

Remarque

• Cette fonction est disponible uniquement sur les téléviseurs compatibles.

Réglez ce paramètre en fonction de votre télévisieur et/ou ampli-tuner AV si ceux-ci sont compatibles avec la technologie Deep Color (p. 40). Cette fonction est disponible à condition de raccorder ce lecteur via un câble HDMI.

Ce paramètre a pour effet de reproduire le signal BD vidéo codé à une vitesse de 24Hz sous forme de signal HDMI 1080p 24Hz. Cela permet, dans certains cas, d'améliorer la fluidité des images. Cette fonction est disponible à condition d'utiliser un téléviseur/ampli-tuner AV compatible et de raccorder ce lecteur au moyen d'un cable HDMI. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie vidéo » (p. 35).

Auto*, Non

Remarque

• Ce paramètre est désactivé pour toute résolution de chaque autre que 1080p.

Synchronisation audio/vidéo

Ce paramètre permet de définir/régler la fonction Synchronisation audio/vidéo (p. 41). Pour régler manuellement Synchronisation audio/vidéo, sélectionnez Manuel, puis appuyez sur pour régler la valeur.

Auto, Manuel, Non

Processus vidéo

Vous pouvez sélectionner Video Mode ci-dessous.

Standard* L'image est la plus naturelle et équilibrée. Ce mode est approprié dans le cadre d'une utilisation normale.

Vivid L'image est plus nette et éclatante.

Cinema Cette image est adaptée au visionnage d'un film dans une pièceASF.

Custom Vous pouvez régler l'image visuelle manuellement. Appuyez sur / pour sélectionner le paramètre, puis appuyez sur / pour régler sa valeur.

Luminosité

Règle la luminosité générale de l'image.

Netteté

Ce paramètre permet de régler la netteté des objets de la scène.

Nuance

Ajuste la teinte de l'image projetée.

Saturation

Règle la saturation des couleurs de l'image projetée.

Contraste

Ajuste les zones claires (niveau de blanc) de l'image.

Lisse les bords des images en couleur. Les images en couleur ont alors un rendu plus distinct.

Les valeurs par défaut sont équivalentes à 0.

Ajustement de la couleur

Vous pouvez régler les paramètres Luminosité/Saturation/Nuance pour chaque couleur (Rouge/Vert/Bleu/Jaune/Cyan/Magenta). Pour utiliser cette fonction, réglez Video Mode sur Custom. Pour plus de détails à ce sujet, reportez-vous à la section « Video Mode » (p. 32).

Contrast automatique

Règle le contraste afin d'optimiser l'image lui.

Non', Oui

Réduction de bruit

Vous pouvez régler Réduction de bruit sur un niveau de 0 à 3. La valeur 0 désactive la fonction, 3 indique le niveau maximum.

0*,1,2,3

Désentrelacement vidéo

Permet de régler la manière de détecter le signal vidéo. Réglez ce paramètre sur Auto dans le cadre d'une utilisation normale. En présence de parasites en bandes horizontales à l'écran, réglez ce paramètre sur Film/Video pour supprimer ces parasites.

Auto*, Film, Vidéo

Paramètres audio

Les réglages par défaut sont représentés par un «*».

Coaxial/optique

Ce paramètre permet de choisir le mode de sortie du connecteur COAXIAL et de la borne OPTICAL. Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie audio » (p. 34).

Bitstream

Géné ren signal numérique sans aucun traitement. Les données audio secondaires ne sont pas prises en compte.

PCM Génère un signal PCM sur 2 canaux.

Réencode Génére un signal Bitstream avec les données audio secondaires. La signal audio est émise au format DTS.

Non. Coupe le son.

Ce paramètre permet de choisir le mode de sortie du connecteur HDMI. Pour plus de détails à ce sujet, reportez-vous à la section « Coaxial/Optique » (p. 33). Pour en savoir plus sur les formats de sortie disponibles, reportez-vous à la section « À propos des formats de sortie audio » (p. 34).

Bitstream*, PCM, Recode, Non

Remarque

• Pour reproduire de l'audio HD (Dolby TrueHD ou DTS-HD Master Audio) depuis la borne HDMI, réglez Résolution sur Auto ou sur un réglage supérieur à 720p (p. 31).

Échantillonnage inférieur

Ce paramètre permet de sélectionner la fréquence de sous-échantillonnage du signal audio. Cette fonction s'applique à la sortie du signal audio du connecteur COAXIAL et de la borne OPTICAL.

48k*	La fréquence d'échantillonnage la plus élevé de la sortie PCM numérique équivalent à 48 kHz.

96k La fréquence d'échantillonnage la plus élevée de la sortie PCM numérique équivaut à 96 kHz.

192k La fréquence d'échantillonnage la plus élevée de la sortie PCM numérique équivaut à 192kHz

Ce paramètre permet d'activer ou de désactiver la fonction DRC (Dynamic Range Compression) (p. 40) ou de la régler sur Auto. Choisissez Auto si vous avez l'intention d'activer automatiquement la fonction DRC sur les sources contenant des informations DRC au format Dolby TrueHD.

La fonction DRC a pour effet d’atténuer un son trop puissant et de rendre les dialogues et conversations plus audibles. Cela est particulièrement utile lorsque vous regardez des films tard dans la nuit.

Non, Oui, Auto

Priorité SACD

Vous pouvez sélectionner le contenu multicanal ou stéréo (2 canaux) sur un SA-CD (p. 4) hybride contenant les deux, charge dans le lecteur.

Multi-canaux*, 2 canaux

Sortie HDMI

Vous pouvez sélectionner le signal audio reproduit par la borne HDMI lors de la lecture d'un SA-CD.

DSD*	Sortie du signal DSD brut. Lorsque ce lecteur est raccordé à un ampli-tuner AV compatible DSD, il est recommendé d'utiliser cet élément.

PCM Produit le signal PCM décodé par ce lecteur.

Configuration

Ce paramètre permet de configurer la sortie 7.1 canaux surround en fonction de l'enceinte ou de l'amplificateur raccordé.

1 Appuyez sur / pour désigner l'enceinte que vous pouvez configurer, puis appuyez sur ENTER. 2 Réglez les valeurs ci-dessous. Remarquez que certains éléments ne s'affichent pas, selon l'enceinte sélectionnée.

Taille

Lorsque la section woofer d'une enceinte est de 16 cm ou supérieure, choisisse Gde. Lorsque la section est inférieure à 16 cm, choisisse Pte.

Gde*, Pte

Trim -12 à 0 dB (par incrément de 0,5 dB)

La valeur par défaut est de 0 dB.

Délai 0,5 à 10m (par incréments de 0,5m )

La valeur par défaut est de 3 m.

Désactivé. Lorsque l'enceinte sélectionnée n'est pas utilisée, sélectionnez oui.

Oui, Non*

Appuyez sur RETURN pour revenir à la sélection de haut-parleur.

Mixage en 2 canaux stéréo

Vous pouvez sélectionner la méthode de mixage sur 2 canaux analogiques : Stéréo ou Gauche/Droite.

Stéréo*

Modifie la sortie de canal sur stéréo, ce qui reproduit uniquement le son sur les deux enceintes avant.

Gauge/ Droite

Choisissez ce réglage si l'appareil est raccordé à un décodeur Dolby Pro Logic. Le son des deux enceintes arrêté est mixé sur 2 canaux stéreo.

Vous pouvez reproduire le signal audio 2 canaux en son multicanal. Pour cela, sélectionnez NEO6, puis le mode Cinéma ou Musique.

Arrêt*, NEO6

Système d'information

Ce paramètre permet d'afficher la version logicielle et l'adresse MAC (p. 41).

Format de la source		HDMI			COAXIAL/OPTICAL			MIXED 2CH/7.1 canal surround
		Bitstream	PCM	Reencode	Bitstream	PCM	Reencode
PCM 2 canaux		PCM 2 canaux			PCM 2 canaux			2 canaux
PCM 5.1 canaux		PCM 5.1 canaux			PCM 2 canaux			2 canaux/5.1 canaux
PCM 7.1 canaux		PCM 7.1 canaux			PCM 2 canaux			2 canaux/7.1 canaux
Dolby Digital		Dolby Digital	PCM 5.1 canaux	Dolby Digital	Dolby Digital	PCM 2 canaux	Dolby Digital	2 canaux/5.1 canaux
Dolby Digital Plus		Dolby Digital Plus	PCM jusqu'à 7.1 canaux	Dolby Digital Plus	Dolby Digital	PCM 2 canaux	Dolby Digital	2 canaux/7.1 canaux
	avec SA* ou BCS**			Dolby Digital
Dolby TrueHD		Dolby TrueHD	PCM jusqu'à 7.1 canaux	Dolby TrueHD	Dolby Digital	PCM 2 canaux	Dolby Digital
	avec SA* ou BCS**			Dolby Digital
DTS		DTS	PCM jusqu'à 5.1 canaux	DTS	DTS	PCM 2 canaux	DTS	2 canaux/5.1 canaux
	avec SA* ou BCS**
DTS HD High Resolution		DTS HD High Resolution	PCM jusqu'à 7.1 canaux	DTS HD High Resolution	DTS	PCM 2 canaux	DTS	2 canaux/7.1 canaux
	avec SA* ou BCS**			DTS
DTS-HD Master Audio		DTS-HD Master Audio	PCM jusqu'à 7.1 canaux	DTS-HD Master Audio	DTS	PCM 2 canaux	DTS
	avec SA* ou BCS**			DTS

• « SA » désigne les données audio secondaires (Secondary Audio). ** « BCS » représente le son émis lors du clic d'un bouton, l'effet sonore pour les menus contextuels, etc.

Formats de sortie SA-CD

Paramètres de sortie SACD		HDMI	COAXIAL/OPTICAL	MIXED 2CH/7.1 canaux surround
Priorité SACD	Sortie HDMI
Multi-canaux	DSD	DSD jusqu'à 5.1 canaux	Pas de sortie	2 canaux/5.1 canaux
	PCM	PCM jusqu'à 5.1 canaux	Pas de sortie	2 canaux/5.1 canaux
2 canaux	DSD	DSD 2 canaux	Pas de sortie	2 canaux/2 canaux
	PCM	PCM 2 canaux	Pas de sortie	2 canaux/2 canaux

Remarques

• Si le paramètre Coaxial/Optique ou HDMI est régé sur Bitstream, aucune donnée audio secondaire n'est émise. (p. 33) Pour produire l'audio HD (Dolby TrueHD ou DTS-HD Master Audio) depuis la borne HDMI, réglez Résolution sur Auto ou sur un réglage supérieur à 720p (p. 31).
• Pour la lecture SA-CD, la Configuration dans Configuration Haut-Parleur (p. 33) est valide uniquement si la Sortie HDMI est réglée sur PCM.

Si Système TV est réglé sur NTSC

	Résolution	Auto	480i/576i	480p/576p	720p	1080i	1080p
	HDMI 1080p 24Hz	-	-	-	-	-	Oui	Non
HDMI	Lecture d'un BD	Max	480i	480p	720p 60 Hz	1080i 60 Hz	1080p 24 Hz	1080p 60 Hz
	Autres						1080p 60 Hz
COMPONENT	Lecture d'un DVD du commerce	480i	480i	480p	480p	480p	480p
	Lecture d'un BD				720p 60 Hz	1080i 60 Hz	Déactivé	1080i 60 Hz
	Autres						1080i 60 Hz
VIDEO	Lecture d'un BD	480i	480i	480i	480i	480i	Déactivé	480i
	Autres						480i

Si Système TV est réglé sur PAL

	Résolution	Auto	480i/576i	480p/576p	720p	1080i	1080p
	HDMI 1080p 24Hz	-	-	-	-	-	Oui	Non
HDMI	Lecture d'un BD	Max	576i	576p	720p 50 Hz	1080i 50 Hz	1080p 24 Hz	1080p 50 Hz
	Autres						1080p 50 Hz
COMPONENT	Lecture d'un DVD du commerce	576i	576i	576p	576p	576p	576p
	Lecture d'un BD						Déactivé	576p
	Autres						576p
VIDEO	Lecture d'un BD	576i	576i	576i	576i	576i	Déactivé	576i
	Autres						576i

Si système TV est réglé sur multi

Lorsque Système TV est réglé sur Multi, le signal vidéo est émis à la même fréquence que la source. Reportez-vous aux tableaux ci-dessous pour plus de détails sur le réglage de fréquences sur le téléviseur et la résolution du signal de sortie vidéo.

Alors qu'un écran de menu (tel que le menu SETUP) est affiché, le signal vidéo est émis à la même fréquence que la source.

Remarques

• « Max » dans le tableau indique qu'il s'agit de la résolution maximale prise en charge par le téléviseur raccordé.
• Le paramètre HDMI 1080p 24Hz est désactivé lorsque la résolution de sortie est différente de 1080p.
• Lorsque le paramètre HDMI 1080p 24Hz est activé, le signal vidéo est émis en mode HDMI lors de la lecture d’un BD.
• En cas de lecture d'un DVD du commerce en mode de sortie composante, la résolution maximale est de 480p / 576p.
• Si le paramètre Système TV est réglé sur NTSC et que la source vidéo est différente de 60Hz, le signal de sortie vidéo est converti en 60Hz.
• Si le paramètre Système TV est réglé sur PAL et que la source vidéo est différente de 50Hz, le signal de sortie vidéo est converti en 50Hz.

Mise à niveau logicielle

Certains disques BD récents ne peuvent être lus que si vous mettez à niveau le logiciel de ce lecteur. Il est recommandé de procéder à une mise à niveau logicielle de sorte que le lecteur bénéfice de la dernière version du logiciel.

Pour savoir si une nouvelle mise à niveau logicielle est disponible, rendez-vous sur le site Web suivant :

http://download.yamaha.com/downloads/service/top/?site≡europe.yamaha.com&language≡en

Astuce

-La mise à niveau logicielle démarre automatiquement dès que vous chargez le disque contenant le fichier de mise à niveau.

Remarques

• Ne retirez pas le disque/la clé USB, ne mettez pas le lecteur en mode veille ou ne débranchez pas le cordon d'alimentation/cable de connexion au réseau local tant que la mise à niveau n'est pas terminée.

1. Préparez la mise à niveau du logiciel.

Si vous effectuez la mise à niveau à partir d'un disque/d'une clé USB :

Enregistrez le fichier de mise à niveau dans le dossier approprié sur le disque/la clé USB. Pour en savoir plus, reportez-vous aux instructions fournies avec le fichier de mise à niveau. Chargez le disque ou connectez la clé USB. Lorsque le disque est chargé, la mise à niveau commence automatiquement. Passez à l'étape 2.

Si vous effectuez la mise à niveau à partir du réseau : Assurez-vous que le lecteur est raccordé au réseau.

2. Sélectionnez la méthode de mise à niveau et lancez la mise à niveau à partir du menu SETUP.

① Appuyez sur SETUP pour afficher l'écran de menu SETUP. ② Choisissez Réglages Généraux → Système → Mettre à niveau.

③ Sélectionnez l'élément contenant le fichier de mise à niveau sur le disque/la clé USB/le réseau.

GUIDE de dépannage

Reportez-vous au tableau suivant si ce lecteur ne fonctionne pas convenablement. Si l'anomalie constatée n'est pas mentionnée ou si les actions correctives suggérées sont sans effet, mettez le lecteur hors tension, débranchez le cordon d'alimentation et prenez contact avec un revendeur ou le service après-vente de Yamaha.

Alimentation

Anomalies	Causes possibles et solutions
Le lecteur ne s'allume pas.	- Vérifiez si le cordon d'alimentation est branché correctement.- Pensez à appuyer sur le bouton (Ø) sur le panneau avant pourmettre le lecteur sous tension.
L'alimentation du lecteur est coupée.	- L'alimentation est automatiquement coupée au bout de 10 minutes d'inactivité (pas de lecture).

Opérations de base

Anomalies	Causes possibles et solutions
La télécommande ne fonctionne pas.	- Utilisez la télécommande dans son rayon d'action. (p. 5) - Remplacez les piles. (p. 5) - Vérifiez les paramètre d'ID de l'apparil principal et de la télécommande. (p. 9)
Les touches ne fonctionnent pas.	- Maintenez le bouton Ⓞ du panneau avant enfoncé pendant 5 secondes environ pour redémarrer le lecteur. - Pour procéder à une réinitialisation complète du lecteur, débranchez le cordon d'alimentation de la prise secteurpendant 5 à 10 secondes, rebranchez-le à la prise secteur, puis allumez le lecteur.
Oubli du mot de passer.	- Maintenez les boutons ■ et ■ du panneau avant enfoncés, en l'absence de disque dans le lecteur et la lecture à l'arrêt, pour rétablier les paramètres par défaut du lecteur (le paramètre Sécurité (p. 30) est également réinitialisé).

Lecture de disque

Anomalies	Causes possibles et solutions
Le lecteur ne peut pas dire le disque.	- Retirez le disque et nettoyez-le. (p. 4) - Assurez-vous que le disque est inséré correctement (bien aligné sur le plateau de disque et face imprimée vers le haut). (p. 4) - Utilisez un disque compatible avec le lecteur. (p. 3) - Retirez le disque et assurez-vous que le lecteur prend en charge ce type de disque. (p. 3) - Vérifiez le code de région. (p. 3) - Vérifiez si le disque est défectueux en essayant de dire un autre disque. - Assurez-vous que les disques CD-R/RW, DVD+R/RW/R DL et DVD-R/RW/R DL ont été finalisés. (p. 3)
La video s'arrête.	- Le lecteur s'arrête s'il ressent des chocs ou vibrations.
Le lecteur produit un bruit sec au démarrage de la lecture ou à l'insertion d'un disque.	- Ces bruits ne sont pas le signe d'un dysfonctionnement du lecteur, mais sont le reflet de conditions de fonctionnement normal.

Image ■ Son

Anomalies	Causes possibles et solutions
Absence d'image.	- Assurez-vous que les cables sont branchés correctement. (p. 10) - Assurez-vous que l'entrée seLECTIONnée sur le téléviseur ou l'ampli-tuner AV raccordé au lecteur est correcte. (p. 10) - Raccordez le lecteur au téléviseur via le connecteur VIDEO (p. 13) en utilisant le cable RCA video fournit et réglez le paramètre Résolution de façon appropriée. (p. 31) - Système TV est réglé sur une mauvaise configuration. Maintenez enforcé la touche DIMMER de la télécommande pour rétabrir la valeur par défaut du paramètre Système TV.
L'écran se fige et les touches n'ontaucen effet.	- Appuyez sur ■, puis redémarrez la lecture. - Éteignez, puis rallumez le lecteur. - Maintenez le bouton Ⓞ du panneau avant enforcé pendant 5 secondes environ pour redémarrer le lecteur.
La résolution de la vente n'est pas celle qui convient.	- Choisissez la résolution appropriée. (p. 31)
La vente grand écran apparait étirée verticallyment ou des bandes noires apparaiscent en haut et en bas de l'écran, ou l'image 4:3 est étirée dans le sens horizontal.	- Changez le format d'image du téléviseur. (p. 31)
Des carrés (effet de mosaïque) apparaiscent à l'écran.	- Ce type de parasite est lié à la technologie de compression des images numériques notamment dans les scènes rapides.
L'image présente des distortions lorsque le DVD video est enregistrré sur un magnétoscope ou lu par l'intérmédiaire d'un magnétoscope.	- Ce lecteur se conforme à la protection contre la copie analogique. Certains disques contiennent un signal empêchant la copie. Si vous essayez de dire un tel disque par l'intérimédiaire d'un magnétoscope, ou de l'enregistrer sur un magnétoscope et de dire le signal, la protection contre la copie empêchera la lecture normale.
Aucun son n'est émis ou les images ne sont pas lues correctement.	- Les disques sur lesquels est enregistrré un contenu avec protection des droits d'auteur peuvent prévenir ce type de problème.

Anomalies	Causes possibles et solutions
Pas de son ou le son est déformé.	- Augmentez le volume.- Rappelez-vous qu'aucun son n'est produit pendant le mode silencieux, la lecture au ralenti, l'avance rapide et le retour rapide. (p. 7)- Vérifiez si le cable audio est racordé correctement. (p. 10)- Le son peut ne pas être émis selon l'état d'enregistrement audio, par exemple, lorsqu'un son autre qu'un signal audio ou un son non standard est enregistré comme contenu audio. (p. 3)
Les pistes audio gauche et croite sont inversées ou le son n'est émis que d'un côté.	- Vérifiez la connexion audio. (p. 10)
Aucun son n'est émis ou les images ne sont pas lues correctement.	- Les disques sur lesquels est enregistré un contenu avec protection des droits d'auteur peuvent présenter ce type de problème.
Le type de son et/ou le nombre de canaux voulu n'est pas disponible.	- Reportez-vous au paramètre Sortie audio et à la section « À propos des formats de sortie audio ». (p. 33, 34)
Aucun son (données audio secondaires) n'est émis pour la fonction d'incrustation (image dans l'image).	- Réglez le paramètre Coaxial/Optique ou HDMI sur PCM/Reencode. (p. 33)- Pour écouter les données audio secondaires, appuyez sur 2ND AUDIO. (p. 6)- Sur certains disques, il peut être nécessaire d'activer en plus les données audio secondaires dans le menu supérieur du disque (p. 7).

Réseau

Anomalies	Causes possibles et solutions
Impossibhe de se connecter à Internet.	- Vérifiez si le cable réseau est raccardé correctement.- Vérifiez si l'équipment raccardé (routeur haut débit ou modem) est sous tension.- Assurez-vous que le routeur haut débit et/ou le modem est connecté correctement.- Choisissez la/les valeur(s)ADFQuate(s) pour le paramètre de configuration du réseau.Reportez-vous à « Réseau ».(p. 31)
Impossibhe de télécharger le contenu BD-Live.	- Vérifiez si le cable réseau est raccardé correctement.(p. 16)- Vérifiez si la clé USB est insérée correctement. Assurez-vous que la clé USB est reliée au port USB du lecteur.(p. 16)- Vérifiez si le disque BD prend en charge la fonction BD-Live.- Vérifiez le réglage de « Connection Internet ».(p. 31)- Utilisez une clé USB au format FAT16 ou FAT32.- Il est recommendé de connecter une clé USB possédant au moins 2 Go d'espace libre.Si l'espace disponible n'est pas suffisant, formatez la clé USB.(p. 29)
Impossibhe de détecter le serveur DLNA.	- Vérifiez si le cable réseau est raccardé correctement.- Vérifiez si l'équipment raccardé (routeur haut débit ou serveur) est sous tension.- Assurez-vous d'utiliser le même point d'accès pour connecter le lecteur et le serveur.- Choisissez la/les valeur(s)ADFQuate(s) pour le paramètre de configuration du réseau.Reportez-vous à la section « Réseau ».(p. 31)- Selon le serveur DLNA utilisé, il est possible que vous deviez autoriser l'utilisation de ce lecteur à partir du serveur.
Impossibhe de dire un fichier sur le serveur du réseau domestique.	- Assurez-vous que le format du fichier est reconnu.(p. 3)- Vérifiez le paramètre de configuration de votre serveur DLNA.- Les conditions de fonctionnement de votre réseau domestique peuvent avoir une incidence sur le mode d'exécution et la qualité de lecture du fichier.

Messages d'erreur à l'écran

• Les messages suivants apparaissent sur l'écran du téléviseur si le disque que vous essayez de lire ne convient pas ou si l'opération est incorrecte.

Message d'erreur	Causes possibles et solutions
Not Support This File!	- Le历史新 n'est pas reconnu par le lecteur. Voir la section « Types de disques/fichiers utilisables avec ce lecteur » (p. 3).
Code zone incorrect	- Le code de région du disque n'est pas compatible. Voir la section « Informations sur la gestion des régions » (p. 3).
Échec réseau	- Le lecteur ne peut pas être connecté au réseau. Vérifiez la connexion (p. 16) et le paramètre de configuration du réseau (p. 31).
Réseau OK, éché proxy	- Le lecteur ne peut pas être connecté au serveur proxy. Voir la section « Paramètres Proxy » (p. 31).
The Setting is prohibited, please setup again.	- La connexion BD-Live est interdite. Voir la section « Connection BD-Live » (p. 31).
Aucun历史新 valide n'a été trouvez	- Vérifiez si le历史新 valide de mise à niveau figure dans le dossier approprié.
la mise à jour a échoué	- La mise à niveau a échoué. Assurez-vous que le历史新 valide de mise à niveau n'est pas corrompu ou illisible.

Adresse mac

L'adresse Mac est une valeur unique attribuée à un périphérique réseau à des fins d'identification.

AVCHD

AVCHD désigne un nouveau format (norme) pour les caméras vidéo haute définition qui permet d'enregistrer et de dire des images HD de haute résolution.

BD-Live

BD-Live est une norme BD utilisant une connexion réseau, permettant à ce lecteur de se mettre en ligne pour télécharger des vidéos promotionnelles ainsi que d'autres données.

BDMV (abréviation de Blu-ray Disc Movie, BD-MV) fait référence à l’un des formats d’application utilisés pour les BD-ROM, lequel correspond à l’une des spécifications des disques Blu-ray. BDMV est un format d’enregistrement équivalent au DVD vidéo de la Specification DVD.

Boîte à lecture (LB 4:3)

Format d'écran avec des bandes noires en haut et en bas de l'image permettant de regarder un contenu grand écran (16:9) sur un téléviseur 4:3 raccordé.

Les disques compatibles BONUSVIEW permettent de bénéficier simultanément d'un sous-canal vidéo pour un système à deux écrans, d'un sous-canal audio et de sous-titres. Un petit écran apparaît en incrustation (image dans l'image) à l'intérieur de l'écran principal pendant la lecture.

Sous-titres pour malentendants

Les sous-titres pour malentendants sont une ASF de sous-titres, la différencest dans le fait que les sous-titres sont destinés aux personnes entendantes et les sous-titres pour malentendants aux personnes malentendants. Les sous-titres refletent rarement tous les sons. Par exemple, les sous-titres pour malentendants indiquent les effets sonores (« sonnerie de téléphone », « bruits de pas »,...), alors que cela n'est pas le cas dans les sous-titres ordinaires. Avant d'activer ce parametre, assurez-vous que le disque contient effectivement des « closed captions »

Deep Color fait référence aux différentes profondeurs de couleurs (jusqu'à la limite à 24 bits) utilisées pour l'affichage dans les versions précédentes de la norme HDMI. L'augmentation de la profondeur de couleurs permet aux appareils haute définition (HDTV) et autres systèmes d'affichage de simuler non plus des millions de couleurs, mais des milliards de couleurs et d'éliminer ainsi le phénomène de stries (color banding). Vous obtenez ainsi des dégradés plus subtils et des transitions encore plus douces entre les couleurs. Le taux de contraste plus élevé permet, en outre, de représenter un plus grand nombre de nuances de gris entre le noir et le blanc. La technologie Deep Color a pour effet également d'augmenter le nombre de couleurs disponibles dans le cadre de l'espace colorimétrique RGB ou YCbCr.

Divx®

DivX® est une technologie multimédia répandue développée par DivX, Inc. Les fichiers DivX® contiennent des données vidéo à un haut niveau de compression afin de réduire la taille des fichiers tout en maintenant une grande qualité visuelle. Les fichiers DivX® peuvent également intégrer des éléments spéciaux comme des menus, des sous-titres et des pistes audio alternatives. De nombreux fichiers DivX® sont disponibles en téléchargement, mais rien ne vous empêche de créer vos propres fichiers DivX à l'aide des outils de conversion conviviaux proposés sur DivX.com.

Dolby digital

Un système sonore développé par Dolby Laboratories Inc. recréant l'ambiance d'une salle de cinéma sur la sortie audio lorsque l'appareil est raccordé à un processeur ou un amplificateur Dolby Digital.

Dolby digital plus

Un système sonore développé comme extension du Dolby Digital. Cette technologie de codage audio prend en charge le son surround 7.1 multicanaux.

Dolby truehd

Le Dolby TrueHD consiste en une technologie de codage sans perte prenant en charge jusqu'à 8 canaux de son surround multicanaux pour les disques optiques de dernière génération. Le son restitué est fidèle à la source d'origine bit par bit.

La fonction DRC permet d'ajuster la plage entre les niveaux sonores minimal et maximal (plage dynamique) pour une lecture à volume moyen. Elle est très pratique pour écouter plus distinctement un dialogue ou pour éviter de déranger les voisins.

DSD (direct stream digital)

La technologie DSD permet de stocker des signaux audio sur un support numérique tel qu'un Super Audio CD. Avec DSD, les signaux sont stockés en valeurs binaires à la fréquence d'échantillonnage élevée de 2,8224 MHz, avec l'utilisation de mise en forme du bruit et de suréchantillonnage afin de réduire la distorsion, ce qui arrive souvent sur des signaux audio à forte quantification. En raison de cette fréquence d'échantillonnage élevée, il est possible d'obtenir une qualité sonore supérieure au format PCM des CD audio habituels.

Il s'agit d'un système sonore numérique mis au point par DTS, Inc. et utilisé dans les cinémas.

DTS-HD High Resolution Audio est une nouvelle technologie mise au point pour le format de disque optique haute définition de la première génération.

DTS-HD master audio

DTS-HD Master Audio est une technologie de compression audio sans perte, mise au point pour le format de disque optique haute définition de la dernière génération.

DTS-HD Master Audio | Essential est une technologie de compression audio sans perte, mise au point pour le format de disque optique haute définition de la dernière génération.

Espace de couleur

Le terme Espace de couleur désigne la gamme des couleurs pouvant être représentée. RGB est un espace colorimétrique basé sur le modèle de couleur RGB (soit RVB, rouge, vert et bleu) et destiné essentiellement aux écrans d'ordinateurs. YCbCr est un espace colorimétrique basé sur un signal de luminance (Y) et sur deux signaux de différenciation des couleurs (Cb et Cr).

HDMI (High-Definition Multimédia Interface) est une interface multimédia haute définition prenant en charge les signaux vidéo et audio sur une seule connexion numérique. La connexion HDMI assure le transport des signaux vidéo standard, haute définition et des signaux audio multicanaux vers des appareils audiovisuels, comme des téléviseurs équipés HDMI, sous une forme numérique sans dégradation.

Menu principal

Dans un BD vidéo/DVD vidéo, il s'agit du menu permettant de sélectionner, entre autres, le chapitre à lire ou la langue des sous-titres. Sur certains DVD vidéo, le menu principal peut être appelé « menu titre »

Pan scan (PS 4:3)

Format d'écran ayant pour effet de couper les côtes de l'image pour regarder les contenus grand écran (16:9) sur un téléviseur 4:3 raccordé.

Son PCM linéaire

Le PCM linéaire est un format d'enregistrement des signaux utilisé pour les CD audio et certains disques DVD et Blu-ray. Le son sur un CD audio est enregistré à une fréquence d'échantillonnage de 44,1 kHz sur 16 bits. (alors qu'il est enregistré entre 48 kHz sur 16 bits et 96 kHz sur 24 bits sur des disques DVD et entre 48 kHz sur 16 bits et 192 kHz sur 24 bits sur des disques BD).

Sous-titres

Il s'agit des lignes de texte apparaissant au bas de l'écran traduisant ou transcrivant les dialogues. Ils sont enregistrés sur de nouveaux disques DVD et BD.

Synchronisation audio/video

Synchronisation audio/video, une abréviation de la synchronisation audio/video, un terme technique indiquant la capacité à développer la synchronisation des signaux audio et vidéo au cours de la postproduction et de l'émission. Alors que le réglage du décalage audio/video nécessite des opérations complexes de la part de l'utilisateur, HDMI version 1.3 comporte une fonction de synchronisation audio/video automatique. L'appareil effectue donc ce réglage automatiquement et précisément, sans aucune action de l'utilisateur.

x. v. Color reproduit une plus grande plage de couleurs qu’auparavant en affichant pratiquement toutes les couleurs que l’œil humain peut détecter.

Alimentation

Modèles pour l'Amérique centrale et du Sud

CA 110-240 V, 50/60 Hz

[Modèles pour l'Europe et la Russie]... CA 230 V, 50 Hz

[Modèle pour l'Asie]. CA 220 - 240 V, 50/60 Hz

[Modèle pour l'Taiwan] CA 110 - 120 V, 50/60 Hz

[Modèle pour la Corée]. CA 220 V, 60 Hz

Consommation électrique (veille) 0,5 W ou moins

Dimensions (L× H× P) 435× 96× 316 mm

Poids 4,05 kg

Performances audio

Niveau de sortie audio (1 kHz, 0 dB, BD/DVD/CD-DA) ± 0,3 V

Rapport signal/bruit (BD/DVD/CD-DA) 115 dB ou plus

Plage dynamique

BD/DVD 105 dB ou plus

CD-DA 100 dB ou plus

Distorsion harmonique (1 kHz)

BD/DVD 0,0028% ou moins

CD-DA 0,003 % ou moins

Réponse en fréquence

BD/DVD 2 Hz à 22 kHz (échantillonnage de 48 kHz)

2 Hz à 44 kHz (échantillonnage de 96 kHz)

CD-DA 2 Hz à 20 kHz

Entrée/sortie

Sortie HDMI.... Connecteur de type A × 1

Sortie numérique............ Optique × 1, Coaxiale × 1

Sortie audio analogue. 7.1 canaux × 1

Mixed 2 canaux × 1

USB......... Connecteur de type A× 2

Autres types de sorties....... Remote IN/OUT × 1

RS-232C × 1 (pour installateur),

Ethernet × 1

Les caractéristiques techniques sont susceptibles d’être modifiées sans préavis.

Droits d'auteur

• Le support audiovisuel peut être composé d’œuvres soumises à des droits d’auteur qui ne peuvent être enregistrées sans l’autorisation du détenteur du droit d’auteur. Consultez les lois applicables dans votre pays.
• Ce appareil incorpore une technologie de protection des droits d'auteur protégée par des brevets américains et autres droits de propriété intellectuelle de Rovi Corporation. La rétro-ingénierie et le désossement de cette technologie sont interdits.
• Fabriqué sous licence de Dolby Laboratories. « Dolby » et le sigle double D sont des marques de Dolby Laboratories.
• Fabriqué sous licence sous les numéros de brevet américain : 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 et d'autres brevets américains et mondiaux délivrés et en attente. DTS et le symbole associé sont une marque déposée et les logos DTS-HD, DTS-HD Master Audio et DTS sont des marques de DTS, Inc.. Ce produit comprend du logiciel. © DTS, Inc. Tous droits réservés. est une marque de fabrique.
• Le logo « BD-LIVE » est une marque commerciale de Blu-ray Disc Association.
• « BONUSVIEW » est une marque commerciale de Blu-ray Disc Association.
• DVD est une marque de DVD Format/Logo Licensing Corporation.
• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.
• « x.v.Color » et le logo « x.v.Color » sont des marques commerciales.
• « AVCHD » et le logo « AVCHD » sont des marques commerciales de Panasonic Corporation et Sony Corporation.
• Java ainsi que toutes les marques et logos basés sur Java sont des marques déposées ou non de Sun Microsystems, Inc. aux États-Unis et/ou dans d'autres pays.
• Ce produit est utilisé sous licence en vertu de la licence des portefeuilles de brevets AVC et VC-1 pour l'utilisation à des fins personnelles et non commerciales qui accorde le droit au consommateur de (i) coder de la vidéo conformément aux normes AVC et VC-1 (« vidéo AVC/VC-1 ») et/ou (ii) décoder de la vidéo AVC/VC-1 codée par un consommateur à des fins personnelles et non commerciales et/ou obtenue d'un fournisseur autorisé à fournir de la vidéo AVC/VC-1. Aucune licence n'est accordée ou ne sera considérée comme allouée pour toute autre utilisation. De plus amples informations sont disponibles auprès de MPEG LA, LLC. Visitez http://www.mpegla.com.
• Windows Media Player est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• DLNA et DLNA CERTIFIED sont des marques de commerce et/ou des marques de service de Digital Living Network Alliance.
• « DivX®, DivX Certified®, DivX Plus™ HD et les logos associés sont des marques déposées de DivX, Inc. et sont concédés sous licence. »
• « DivX Certified® pour lire des contenus HD DivX® et DivX Plus™ HD (H.264/. MKV) jusqu'à 1080p et du contenu supplémentaire. »

ABOUT DIVX PLUS™ HD: DivX® est un format vidéo numérique créé par DivX, Inc.. Il s'agit d'un appareil DivX Certified® officiel permettant de lire les films DivX, y compris des films DivX Plus™ HD (H.264/. MKV) jusqu'à 1080p ainsi que du contenu supplémentaire. Rendez-vous sur le site www.divx.com pour obtenir des informations supplémentaires et des activités de conversion des fichiers au format vidéo DivX.

ABOUT DIVX VIDEO-ON-DEMAND: Cet appareil DivX Certified® doit être enregistré pour pouvoir lire le contenu DivX Video-on-Demand (VOD). Pour générer le code d'enregistrement, repérez la section DivX VOD dans le menu de configuration (SETUP) de l'appareil. Rendez-vous ensuite sur le site vod.divx.com pour compléter le formulaire d'enregistrement (en inscrivant ce code dans le champ prévu à cet effet) et obtenir des informations supplémentaires au sujet du contenu DivX VOD.
