Qi G5SP ST - Enceinte audio Q-ACOUSTICS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte encastrable plafond stéréo 6,5 pouces
Marque	Q-ACOUSTICS
Modèle	Qi G5SP ST
Catégorie	Enceinte audio
Dimensions (diamètre x profondeur)	~235 mm x 105 mm
Découpe nécessaire	Ø 205 mm
Poids	~1,8 kg
Puissance admissible	30 W RMS / 60 W crête
Impédance	8 Ω
Réponse en fréquence	65 Hz – 20 kHz
Sensibilité	88 dB (1W/1m)
Type de haut-parleur	1 tweeter pivotant + 1 woofer 6,5"
Alimentation	Passive (via amplificateur externe)
Connectique	Bornes à clip à ressort (rouge/noir)
Fonctions principales	Enceinte stéréo encastrable, tweeter orientable, grille magnétique
Réglages	Niveau de sortie du tweeter (interrupteur 0/+)
Installation	Montage au plafond avec gabarit, 4 pinces pivotantes
Matériau de la grille	Métal avec aimants, orientation libre pour grille carrée
Finition	Blanc (tissu anti-contraste amovible)
Entretien et nettoyage	Nettoyer la grille avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Mettre hors tension avant toute connexion. Respecter la polarité.
Pièces détachées et réparabilité	Grille et tweeter remplaçables. Contactez le SAV Q-ACOUSTICS.

FOIRE AUX QUESTIONS - Qi G5SP ST Q-ACOUSTICS

Comment installer l'enceinte Qi G5SP ST au plafond ?

Utilisez le gabarit fourni pour marquer et découper le trou. Assurez-vous que l'emplacement peut supporter le poids. Poussez l'enceinte dans le trou et serrez les vis de fixation avec un tournevis Pozidriv n°2 dans l'ordre indiqué.

Comment brancher les câbles d'enceinte ?

Dénudez les câbles sur environ 10 mm. Reliez le conducteur positif à la borne rouge et le négatif à la borne noire à l'aide des clips à ressort. Assurez-vous que l'amplificateur est hors tension pendant le branchement.

Comment régler le niveau de sortie du tweeter ?

L'interrupteur situé à l'arrière permet de passer de la position '0' (neutre) à '+' (augmentation). Il est conseillé de laisser en '0' lors de la première écoute.

Comment orienter le tweeter pour une meilleure écoute ?

Poussez doucement le cadre extérieur du tweeter (pas le dôme) pour le faire pivoter vers la position d'écoute souhaitée. Cela permet de diriger les hautes fréquences.

La grille se fixe-t-elle avec des vis ?

Non, la grille est magnétique. Il suffit de la placer au-dessus du cadre de l'enceinte. Pour les modèles carrés, elle peut être orientée dans n'importe quel sens.

Puis-je retirer le tissu blanc derrière la grille ?

Oui, il est recommandé de retirer ce tissu pour une meilleure performance sonore. Il suffit de le décoller de la grille avant la mise en place.

Quelle est l'impédance de l'enceinte ?

L'impédance nominale est de 8 ohms. Assurez-vous que votre amplificateur est compatible avec cette charge.

Quel type de câble utiliser ?

Utilisez un câble d'enceinte de section minimale 1,5 mm². Dénudez les extrémités sur 10 mm et connectez aux bornes à clip.

Comment tester l'enceinte après installation ?

Avant de monter la grille, mettez l'amplificateur sous tension et vérifiez que le son provient de l'enceinte. Si le son est déformé ou absent, vérifiez la polarité et les connexions.

Que faire en cas de problème de son ou de grésillement ?

Vérifiez d'abord les connexions et la polarité. Assurez-vous que le tweeter n'est pas endommagé. Si le problème persiste, contactez le service après-vente Q-ACOUSTICS.

MODE D'EMPLOI Qi G5SP ST Q-ACOUSTICS

Sélectionnez un emplacement approprié pour fixer l'enceinte en tenant compte de la mise en garde ci-dessus. En utilisant le gabarit de montage fourni, marquez la position de l'enceinte et découpez le trou de montage.

Étape 2

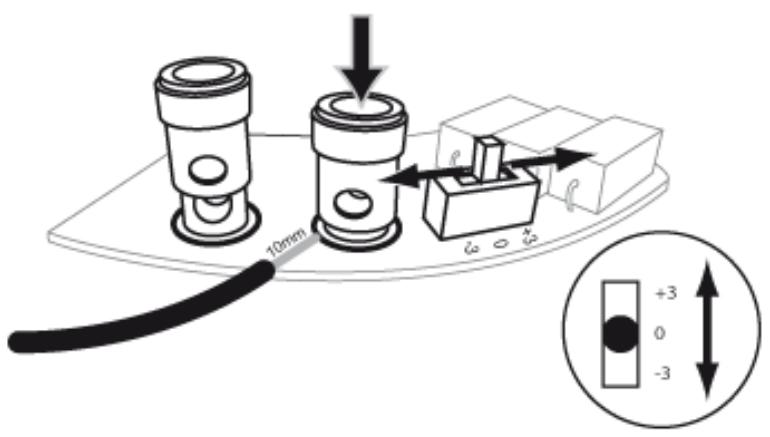

Assurez-vous que tout le matériel est hors tension. Le câble d'enceinte doit être dénudé sur environ 10 mm afin que les extrémités de câble soient mises à nu. Retirez l'emballage et la protection anti-poussière de l'enceinte et attachez les fils d'enceinte à l'aide des bornes à clip à ressort à pression situées à l'arrière de l'enceinte. Le conducteur positif doit être relié à la borne rouge et le conducteur négatif à la borne noire.

Remarque: Réglage du niveau de sortie du tweeter (versions « P » et « CW »)

Il est conseillé de laisser l'interrupteur en position « 0 » pendant la vérification sonore initiale.

Étape 3

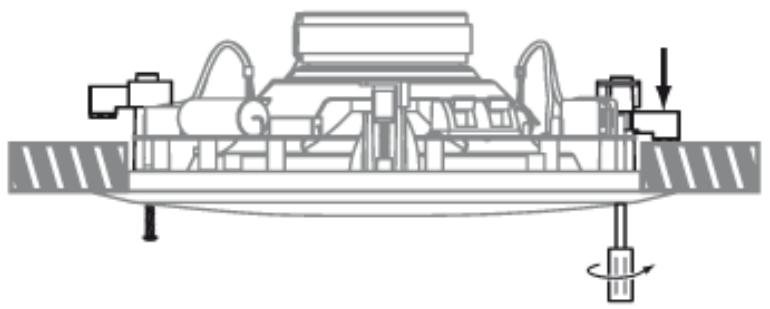

Vérifiez que chacune des 4 pince pivotantes est tournée vers l'intérieur. Poussez l'enceinte dans le trou de montage et

Alignez-la avec le plafond. Tout en maintenant l'enceinte en place, serrez chacune des vis de fixation à l'aide d'un tournevis Pozidriv® n°2 dans l'ordre indiqué sur le schéma (à gauche). Lorsqu'une résistance se fait sentir, la pince est en position.

Étape 4

Une fois que les enceintes sont installées, elles doivent être testées avant de monter les grilles. L'enceinte stéreo de plafond Professional 6,5 po dispose d'un tweeter pivotant qui peut être réglé pour permettre aux hautes fréquences d'être dirigées vers la position d'écoute normale, ou de s'en éloigner, selon les besoins. Le cadre extérieur du tweeter (pas le dôme) doit être poussé doucement afin d'atteindre la position souhaitée pour le tweeter.

Étape 5

L'enceinte stéreo de plafond Professional 6,5 po comporte une grille magnétique. Placez cette grille au-dessus du cadre de l'enceinte, où elle sera positionnée. Veuillez noter que les grilles carrées peuvent être placées dans n'importe quelle orientation.

Certains modèles comportent un tissu blanc derrière la grille qui permet de minimiser le contraste visuel avec le plafond. Pour obtenir la meilleure performance sonore, il est recommandé de retirer ce tissu avant l'utilisation. Pour ce faire, décollez simplement le tissu de la grille.
