MODE D'EMPLOI Cary PRO IRIS

Microsoft est une marque déposée aux Etats-Unis de Microsoft Corporation. Windows et Windows Vista sont des marques déposées ou enregistrées de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. IBM, PC, AT, XT sont des marques déposées d’International Business Machines Corp. Les autres marques et produits cités sont des marques déposées ou des marques de leurs propriétaires respectifs. Droits d’auteurs Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrite, stockée dans un système d’archivage, ou traduite dans n’importe quelle langue ou n’importe quel langage de programmation, sous n’importe quelle forme ou par n’importe quels moyens, électroniques, mécaniques, magnétiques, optiques, chimiques, manuels, ou autres, sans la permission par écrit de I.R.I.S. s.a. Le matériel scanné par ce produit peut être protégé par des lois gouvernementales et autres règlements, tel que lois de droits d’auteur. C’est l’unique responsabilité de l’utilisateur de se conformer à de telles lois et règlements. Garantie Les informations contenues dans ce document sont sujettes à des modifications sans préavis. I.R.I.S. ne fait pas de garantie de n’importe quel genre en ce qui concerne ce matériel, y compris, mais sans limitations, la garantie impliquée de convenance dans un but déterminé. I.R.I.S. décline toute responsabilité pour toute erreur contenue ciaprès, ou pour tout dommage accessoire ou indirect résultant de la fourniture, performance, ou utilisation de ce matériel.

Au moins 1Go de mémoire RAM pour Windows Vista Un lecteur CD-ROM

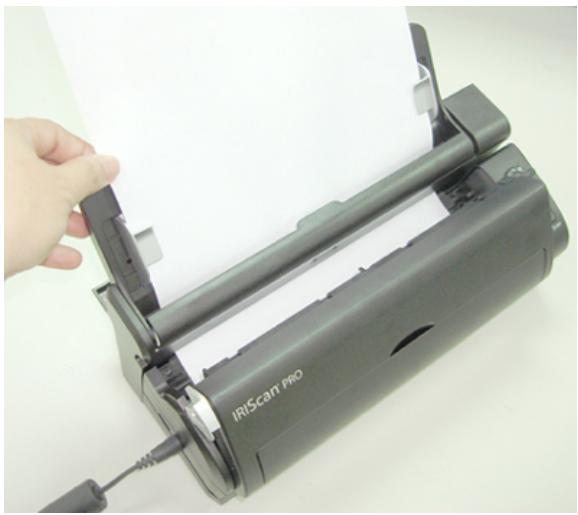

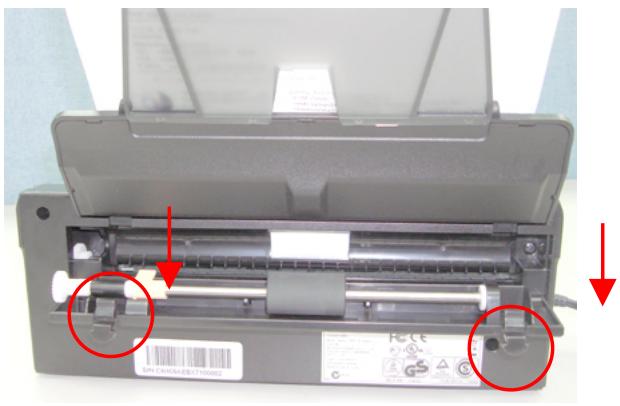

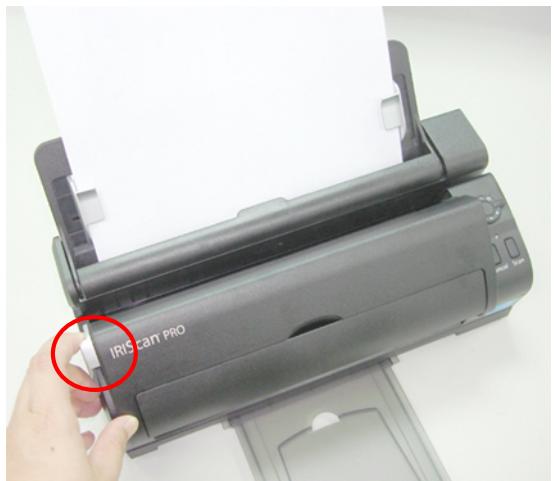

Nettoyage d'un bourrage de papier 7-1

Avant d’installer et d’utiliser votre nouveau scanner, prenez quelques minutes pour lire ce manuel. Il vous fournit des instructions sur comment déballer, installer, opérer et maintenir le scanner.

Contrôlez SVP si tous les articles sur la liste de vérification sont présents. Si vous n’avez pas reçu tous les articles, contactez votre revendeur immédiatement.

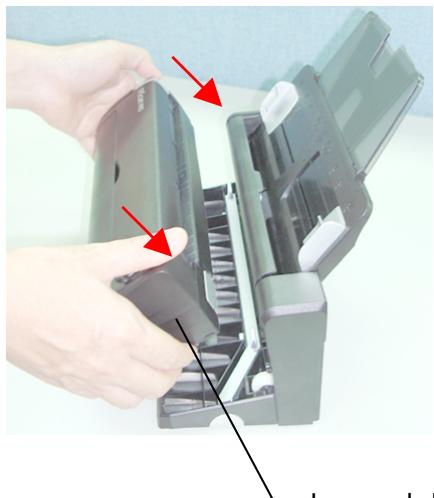

Etapes relatives au montage

Alignez le module de balayage au dispositif d'alimentation de documents et introduisez-le dans le dispositif d'alimentation. Si vous l'avez introduit correctement, vous entendrez un déclic.

Le module de balayage

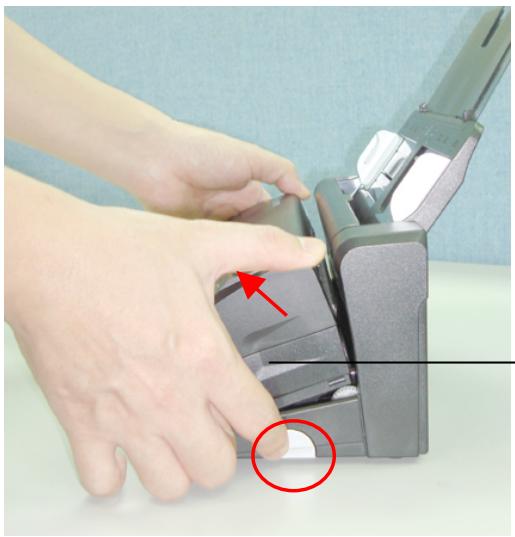

Etapes relatives au démontage:

Appuyez sur le bouton de déclenchement en bas à droite et soulevez le module de balayage. Le module de balayage s'enlève très.

Le module de balayage

Avant d'assembler le module du scanner au chargeur automatique de documents, veuillez d'abord supprimer le coussinet de protection des deux côtés du module de scanner.

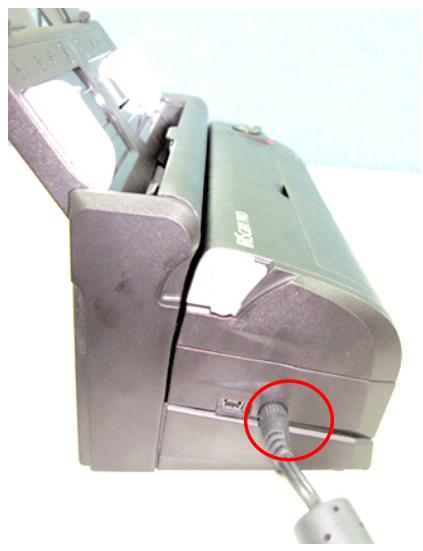

(1) Alimentation avec l'adaptateur d'alimentation

Branchez la petite extrémité de l'adaptateur d'alimentation dans la prise d'alimentation de votre scanner. Branchez l'autre extrémité à une prise appropriée.

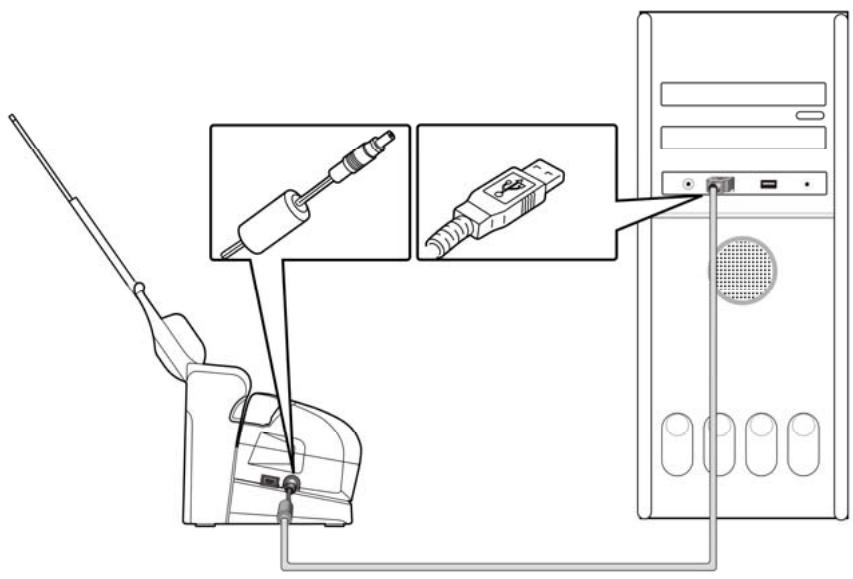

(2) Alimentation depuis un ordinateur via un câble d'alimentation USB Branchez l'extrémité ronde du câble d’alimentation USB dans la prise d'alimentation de votre scanner. Connectez l'extrémité rectangulaire au port USB de votre ordinateur.

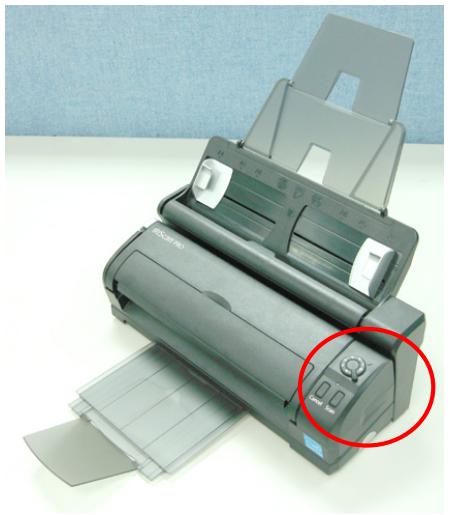

Gestion des boutons (Button Manager). Reportez-vous au chapitre 5 pour de plus amples informations. Dans cette section, n'importe quel chiffre peut représenter le statut de « mise sous tension ».

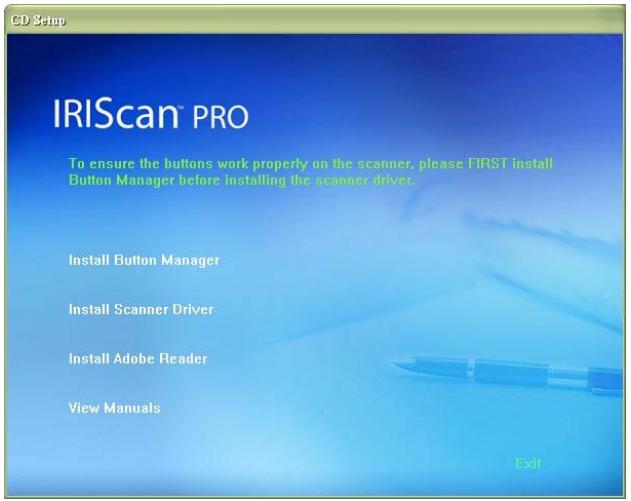

USB, installez tout d’abord le pilote du scanneur avant de connecter le scanneur à votre ordinateur. * Le pilote du scanneur contient le pilote TWAIN et le pilote WIA. Si vous utilisez Windows XP ou Windows Vista, après l’installation du pilote du scanneur, ce scanneur vous permettra de scanner en utilisant une interface d’utilisateur TWAIN ou une interface WIA (Acquisition d’image Windows). Lancez votre logiciel d’édition d’image compatible avec TWAIN pour choisir une interface d’utilisateur TWAIN ou WIA. Vous pouvez aussi utiliser l’Assistant de caméra et de scanneur de Microsoft pour scanner via l’interface d’utilisateur WIA. 1. Placer le CD-ROM fourni avec le scanner dans le lecteur CD-ROM de votre ordinateur. 2. La fenêtre d’installation du logiciel apparaît à l’écran. Dans le cas contraire, retournez dans le menu de configuration et lancez setup.exe

Reader, vous pouvez ignorer cette tâche. 2-7

Gestionnaire de Bouton pour installer le pilote du scanner sur votre ordinateur.

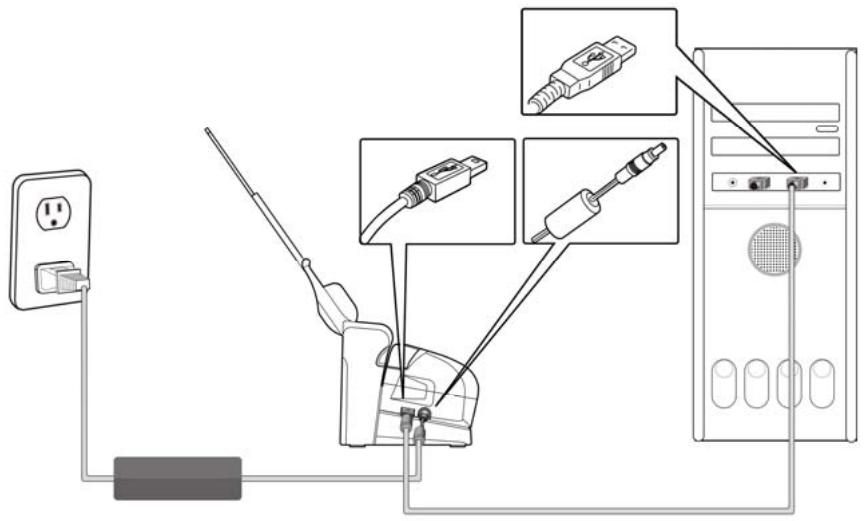

Connecter à l’ordinateur

4. Quand le dialogue est fini, appuyez sur le bouton “terminer”.

Note: Pour désinstaller le pilote du scanner, assurez-vous que le scanner est bien connecté à votre ordinateur.

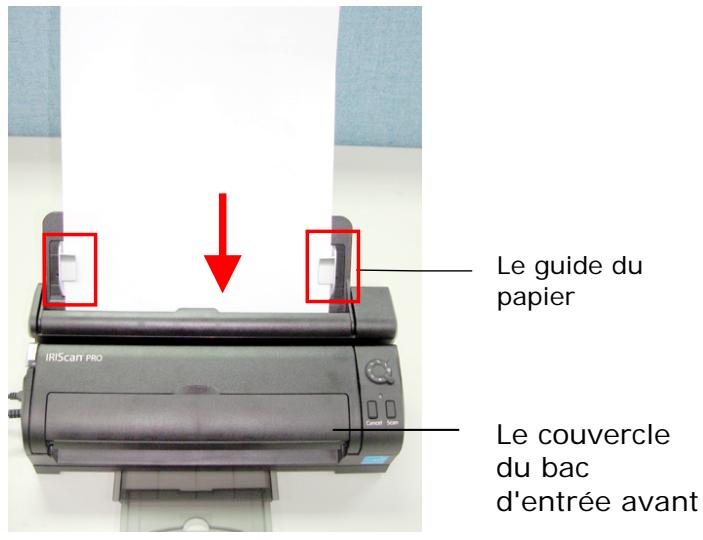

Assurez-vous que la page est bien droite et que les guides sont contre les bords de la page.

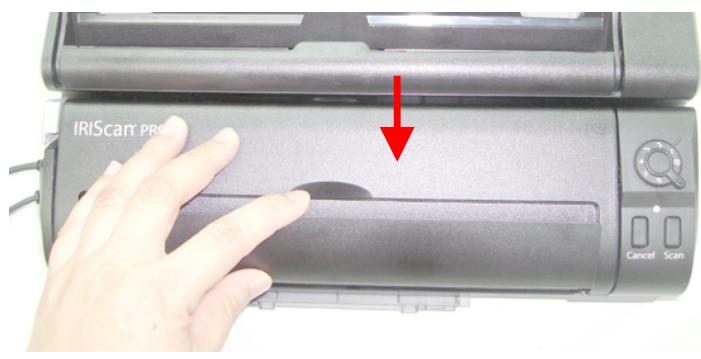

Le couvercle du bac d'entrée avant

Important : Pour charger le papier avec un dispositif d'alimentation automatique de documents, toujours fermer le couvercle du bac d'entrée avant. 3-3

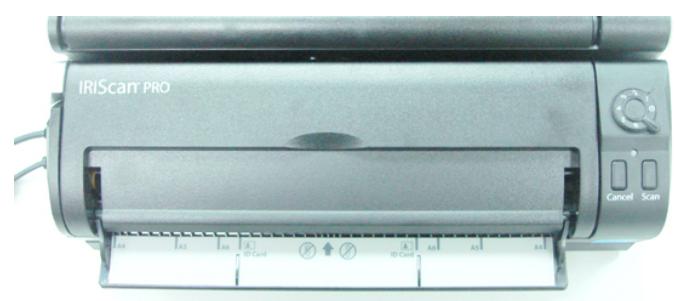

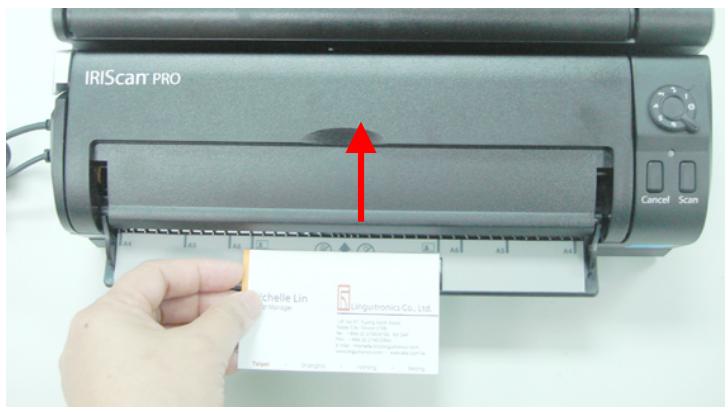

3.1.2 Chargement d'une seule page par le bac d'entrée avant

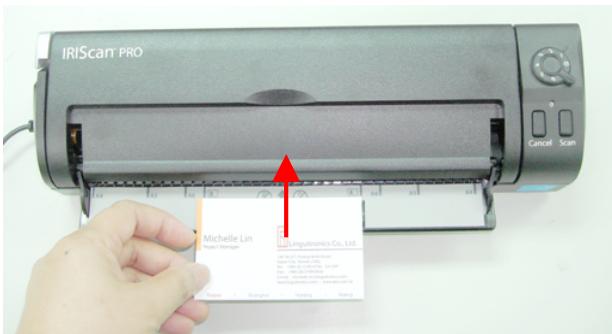

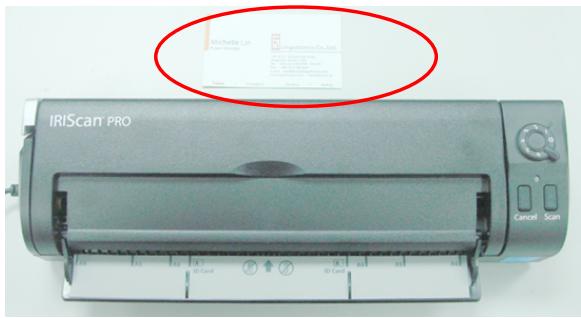

1. Par défaut, le papier charger dans le scanner sera éjecté par l'avant du tiroir. Vous pouvez sélectionner « Ejection papier côté opposé » sur l'onglet de l'interface utilisateur TWAIN (fenêtre Propriétés du scanner) pour que le papier soit éjecté par le côté opposé du tiroir. Cependant, si vous souhaitez utiliser la fonction « Ejection papier côté opposé », veuillez d'abord désassembler le module du scanner du chargeur de documents puis scanner en utilisant le module du scanner seul.

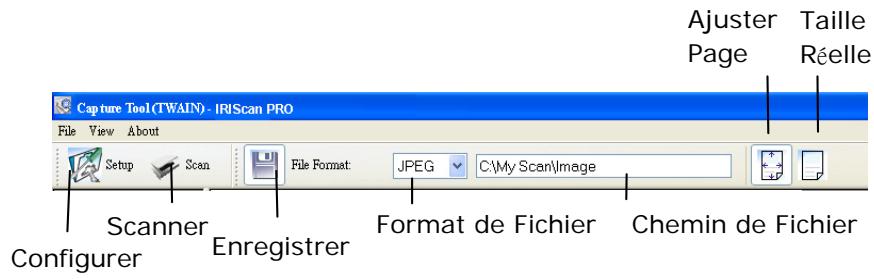

Capture Tool. Avec cet outil, vous pouvez effectuer de simples scans et visualiser les images capturées. D’autre part, cela vous aide à terminer votre scan à une certaine rapidité.

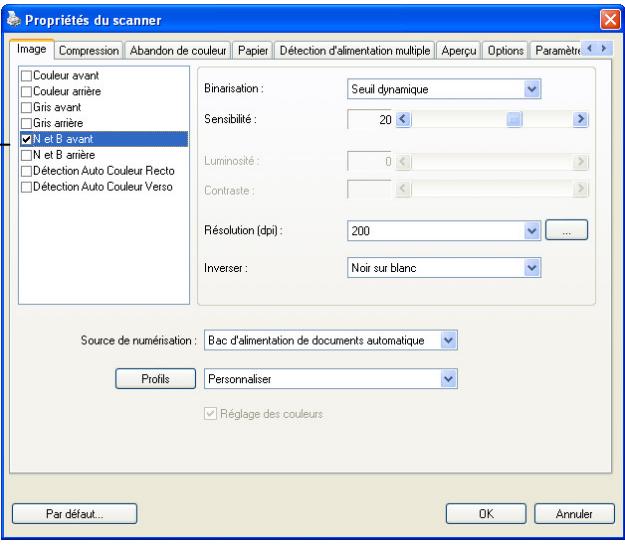

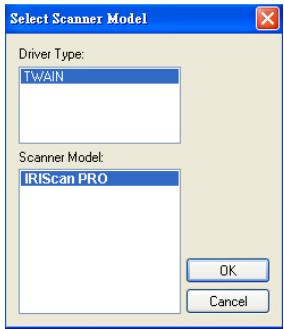

La procédure suivante décrit comment vérifier l’installation de votre scanner. Si l’installation n’est pas correcte, veuillez revoir la section précédente pour vérifier si le câblage et le pilote du scanner ont été installés correctement. Avant de commencer, assurez-vous que le scanner est activé. 1.

Sélectionnez Démarrer>Programmes>I.R.I.S. IRIScan PRO Scanner>Capture Tool.

Si l’outil I.R.I.S. Capture n’apparaît pas dans la liste « Tous les programmes » du menu Démarrer, veuillez ouvrir le chemin suivant : C\Windows\TWAIN_32\I.R.I.S.\IRIScan Remarque: Si vous ne voulez pas enregistrer l’image scannée, désélectionner le bouton Enregistrer puisque Enregistrement Activé est sélectionné par défaut. Dans ce cas, la vue miniature sera désactivée. Ensuite, après avoir visualisé toutes les images scannées, seule la dernière restera à l’écran.

Avant et Arrière pour scanner les deux côtés de votre document.

Cliquez OK pour quitter la boîte de dialogue Propriétés du

Scanner. (Pour avoir plus de détails sur la boîte de dialogue Propriétés du Scanner, veuillez consulter le chapitre ultérieur, Utiliser la boîte de dialogue Propriétés du Scanner.)

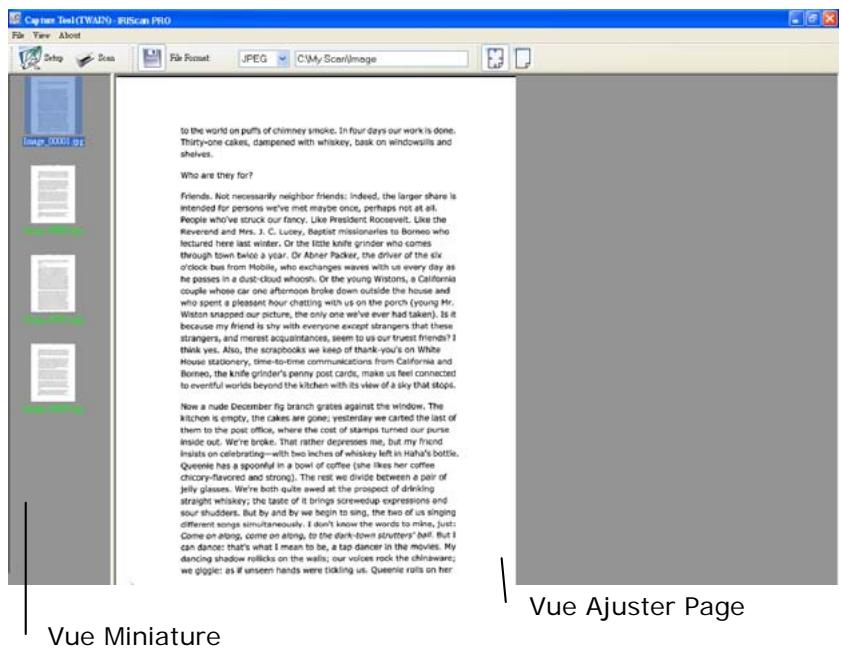

10. Le document sera scanné et affiché dans l’écran Validation du Scan. Après que les images scannées aient été affichées, la vérification de l’installation de votre scanner est terminée. 3-9

12. Cliquez Fermer la boîte ou Quitter dans le menu Fichier pour quitter I.R.I.S. Capture Tool.

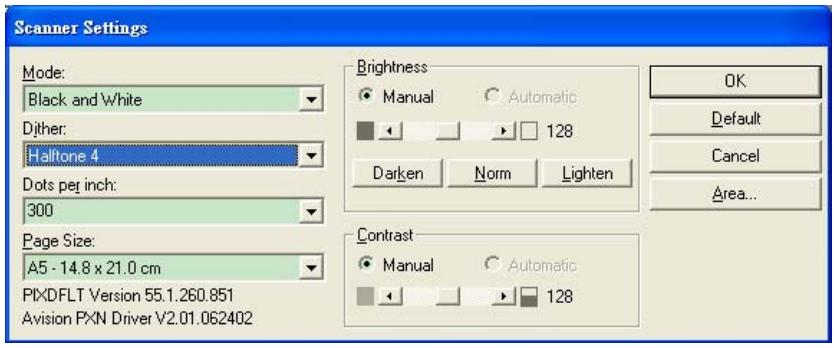

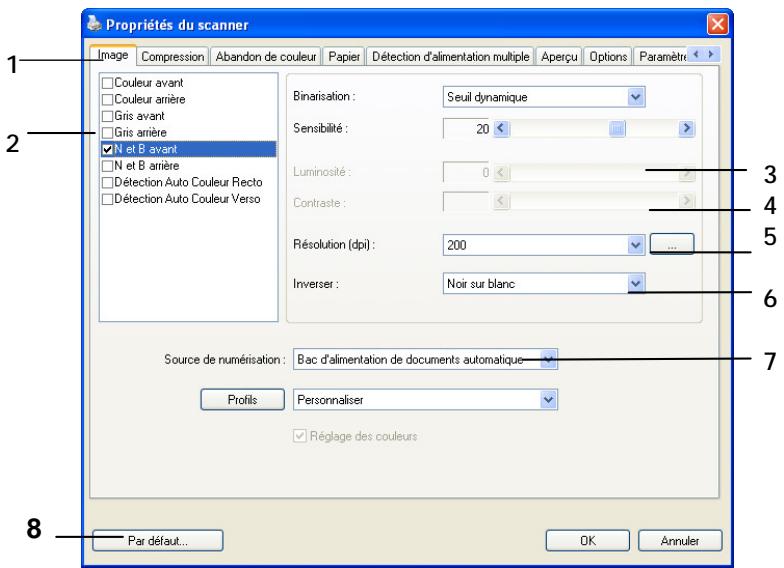

Mode: sélectionnez un des modes de numérisation, y compris noir et blanc, gris, couleur. Dither: 5 nivaux de demi-teinte sont disponibles. Vous pouvez aussi désactiver cette fonction. Dots per inch: sélectionnez la résolution désirée. Paper Size: sélectionnez la taille de papier désirée. Brightness: ajustez la luminosité et l’obscurité de l’image numérisée. Contrast: ajustez l’intervalle entre les parties les plus claires et les parties les plus foncées de l’image. Default: cliquez ici pour remettre tous les paramètres à zéro. Area: sélectionnez la région et le positon désirée pour la numérisation.

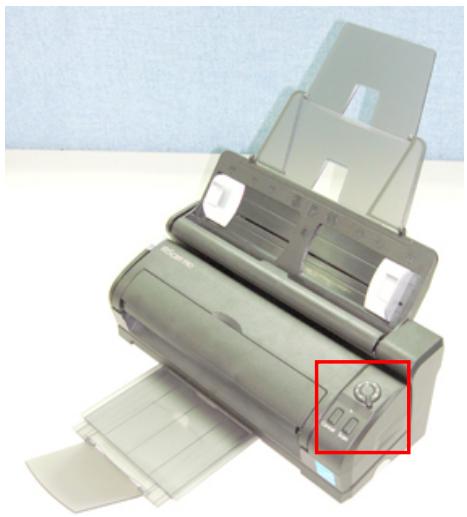

L'installation du gestionnaire de boutons est facile. Insérez le CD fourni dans votre lecteur de CD-ROM et suivez les instructions à l'écran pour effectuer l'installation. Le gestionnaire de boutons vous offre une manière facile de numériser votre document et de relier ensuite l'image numérisée à l'application logicielle que vous avez choisie. Tout cela peut être fait d'une simple pression sur le bouton sur le scanner. Cependant, avant de numériser, il est recommandé de vérifier d'abord les configurations des boutons afin de garantir un format de fichier et une application de destination appropriés.

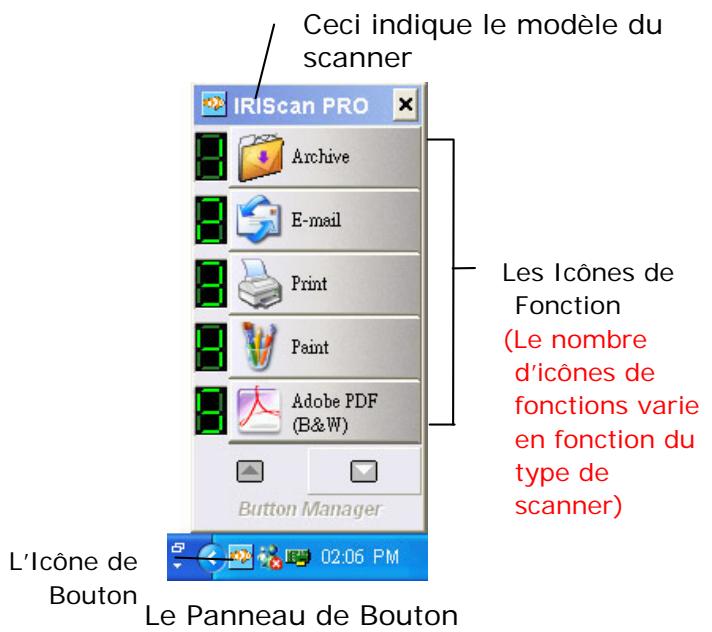

Ceci indique le modèle du scanner

Fonction (Le nombre d’icônes de fonctions varie en fonction du type de scanner) L’Icône de Bouton

Le Panneau de Bouton

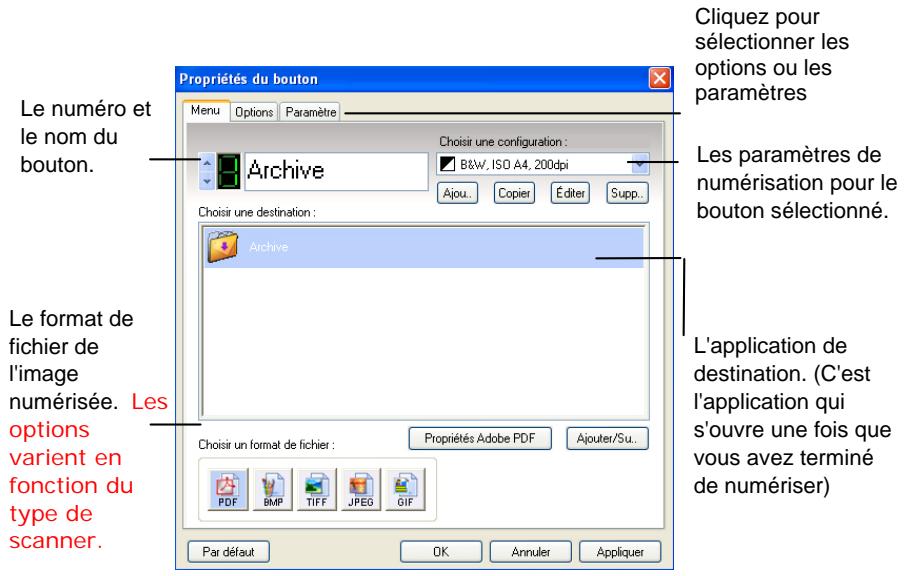

Le panneau de boutons affiche les cinq premiers boutons de numérisation. Cliquez avec le bouton droit de la souris sur le bouton (fonction) que vous désirez consulter. La fenêtre Propriétés des boutons apparaît.

Les paramètres de numérisation pour le bouton sélectionné.

Le format de fichier de l'image numérisée. Les options varient en fonction du type de scanner.

L'application de destination. (C'est l'application qui s'ouvre une fois que vous avez terminé de numériser)

Le paramètre par défaut indiqué en couleur en surbrillance.

Si vous désirez changer le paramètre, utilisez cette fenêtre pour réinitialiser le paramètre pour le format du fichier, l'application de destination, ou d'autres paramètres de numérisation. Consultez “Configuration des boutons ” dans la section suivante pour réinitialiser les paramètres. 3.

Cliquez sur le bouton OK pour quitter la fenêtre.

Tirez sur le bouton pour ouvrir la porte frontale.

1. Tirez sur le bouton pour ouvrir la porte frontale.

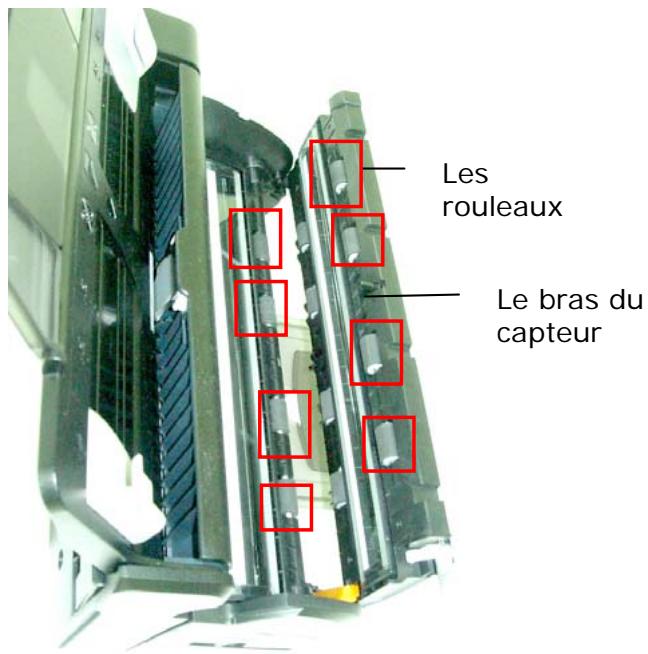

2. Nettoyez le rouleau d'alimentation avec un tissu doux, non pelucheux, imbibé d'alcool isopropylique. (95%). Lorsque vous nettoyez les rouleaux, ne touchez pas le bras du capteur. callouts on next page

3. Fermez la porte frontale du scanner.

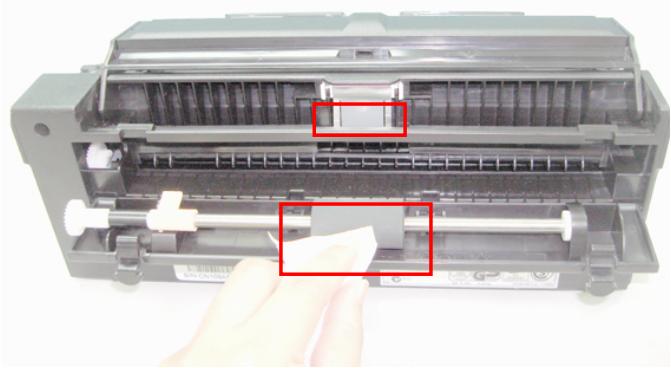

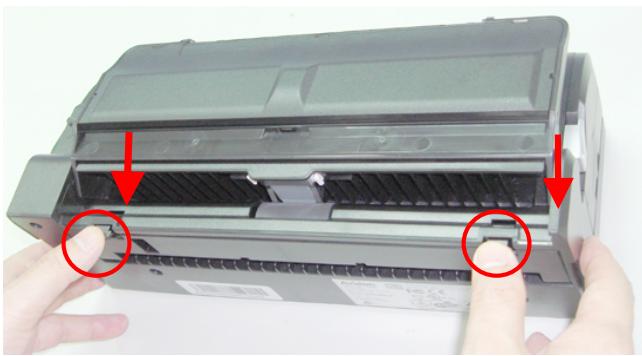

Pour nettoyer l'ensemble rouleau-tampon ADF:

Tirez sur le bouton pour ouvrir la porte frontale.
