Type de produit	Hotte aspirante ou filtrante
Marque	PROLINE
Modèle	CHP61SS
Largueur (estimation)	60 cm
Consommation d'énergie annuelle	56,5 kWh/an
Classe d'efficacité énergétique	D
Débit d'air maximal	392 m³/h
Débit d'air minimal	165 m³/h
Niveau sonore maximal	68 dB
Niveau sonore minimal	49 dB
Nombre de vitesses	3
Éclairage	LED, 3W maximum (E14)
Filtre à graisse	Métallique, lavable au lave-vaisselle
Filtre à charbon	Optionnel, lavable ou non lavable selon modèle
Distance minimale (cuisson électrique)	50 cm
Distance minimale (cuisson gaz)	65 cm
Mode d'évacuation	Extérieur ou recyclage
Diamètre de raccord d'évacuation	120-125 mm
Alimentation électrique	230 V / 50 Hz (à vérifier sur la plaque)
Poids approximatif	12 kg
Fonctions spéciales	Valve anti-retour incluse

FOIRE AUX QUESTIONS - CHP61SS PROLINE

Quelle est la distance minimale entre la hotte et la table de cuisson ?

Pour une cuisinière électrique, la distance minimale est de 50 cm. Pour une cuisinière à gaz ou mixte, elle est de 65 cm. Vérifiez aussi les instructions de votre appareil de cuisson.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés une fois par mois. Vous pouvez les laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Attention, ils peuvent se décolorer au lave-vaisselle mais cela n'affecte pas leur efficacité.

Comment installer un filtre à charbon pour le mode recyclage ?

Retirez les filtres à graisse. Montez le filtre à charbon de manière à recouvrir le moteur. Alignez les chevilles du support avec les fentes, puis tournez dans le sens des aiguilles d'une montre jusqu'au blocage. Remettez ensuite les filtres à graisse.

Comment remplacer les ampoules LED ?

Débranchez d'abord la hotte. Retirez le couvercle pour accéder aux ampoules. Remplacez par une ampoule LED de type E14, puissance maximale 3W. Assurez-vous que l'ampoule est bien vissée. Si l'éclairage ne fonctionne pas, vérifiez le montage avant de contacter le SAV.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, n'utilisez jamais la hotte sans que les filtres à graisse ne soient montés correctement. Cela pourrait endommager l'appareil et présenter un risque d'incendie.

Comment passer du mode évacuation au mode recyclage ?

Pour le mode recyclage, installez le déflecteur (pièce F) en sortie de hotte et ajoutez un filtre à charbon. Les fumées seront alors recyclées dans la cuisine via la sortie d'air de la cheminée (pièce H). Si vous utilisiez un conduit d'évacuation, retirez-le.

Pourquoi ma hotte fait-elle du bruit ?

Un bruit excessif peut provenir d'un filtre à graisse encrassé, d'une gaine d'évacuation obstruée ou d'un mauvais montage. Nettoyez les filtres et vérifiez la gaine. Le niveau sonore normal est entre 49 dB (vitesse min) et 68 dB (vitesse max).

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique (prise, fusible). Assurez-vous que la hotte est bien branchée. Si elle est équipée d'un interrupteur général, vérifiez qu'il est en position marche. Si le problème persiste, contactez le service après-vente.

Comment entretenir la surface extérieure en acier inoxydable ?

Nettoyez tous les deux mois avec de l'eau chaude et un détergent non abrasif. N'utilisez jamais d'alcool ou de produits abrasifs qui pourraient corroder la surface.

Quelle est la consommation énergétique de cette hotte ?

La consommation annuelle est de 56,5 kWh/an, avec une classe énergétique D. Les vitesses inférieures consomment moins d'énergie ; utilisez la vitesse maximale uniquement en cas de forte vapeur.

MODE D'EMPLOI CHP61SS PROLINE

Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doit pas être effectué par des enfants sans surveillance. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible. Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions. Ne pas flamber d'aliments sous la hotte de cuisine. ATTENTION: Les parties accessibles de cet appareil peuvent être chaudes lorsqu'il est utilisé avec des appareils de cuisson. L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible. Les réglementations concernant l'évacuation de l'air doivent être respectées. Lorsque la hotte de cuisine est placée au-dessus d'un appareil à gaz, la distance minimale à respecter entre la surface support des récipients de cuisson de la table de cuisson et la partie la plus BASSE de la hotte de cuisine, doit être d'au moins 65 cm. Les détails concernant la méthode et la fréquence du nettoyage sont disponibles en pages 8-9 dans la section "Nettoyage et entretien".

Instructions de sécurité générales

• Lisez attentivement cette notice et conservez-la en lieu sûr pour pouvoir vous y reporter ultérieurement. En cas de vente, de cession ou de déménagement, assurez-vous qu'elle reste avec le produit.
• Le constructeur décline toute responsabilité en cas d'inconvénient, dommage ou incendie provoqué à l'appareil et dû au non-respect des instructions de la présente notice.
• Portez toujours des gants de travail avant d'effectuer toute opération d'installation ou d'entretien.
• Ne raccordez pas l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
• N'effectuez aucune modification électrique ou mécanique sur le produit ou sur le conduit d'évacuation. N'essayez pas d'examiner les filtres pendant que la hotte est en fonctionnement.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• N'utilisez pas la hotte sans que les ampoules soient correctement placées pour éviter tout risque d'électrocution. N'utilisez jamais la hotte sans que les filtres à graisse ne soient montés correctement. N'utilisez jamais la hotte comme plan de travail.
• La présence de flammes libres peut endommager les filtres et donner lieu à des incendies, il faut donc les éviter à tout prix.
• Ne touchez pas les ampoules après avoir utilisé l'appareil, vous risquez de vous brûler.
• Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

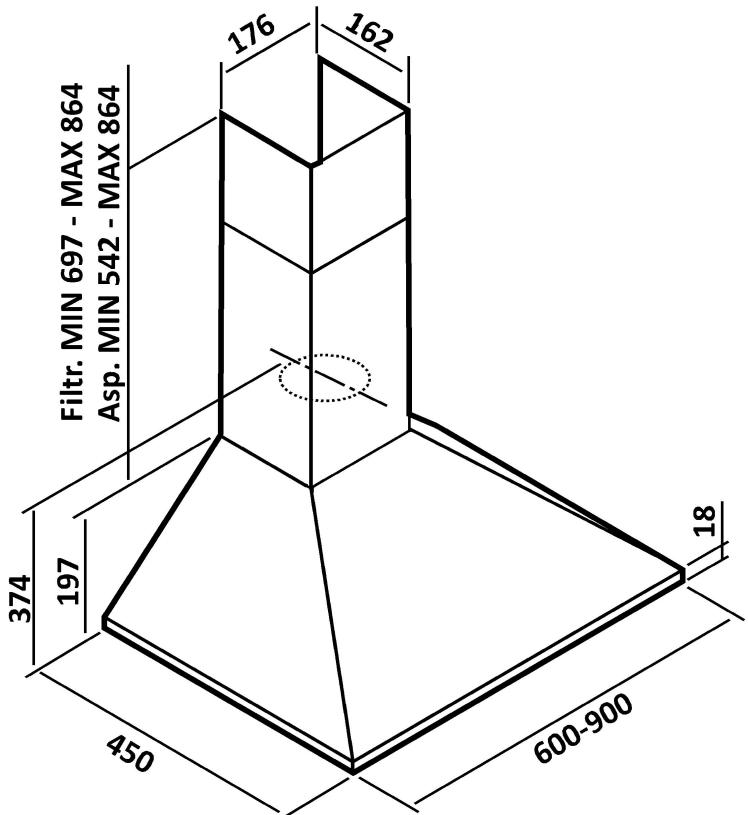

Description

La hotte peut être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Avant l'installation

Avant d'installer votre appareil, vérifiez qu'il est en parfait état. S'il est endommagé, ne poursuivez pas l'installation et contactez votre service après-vente.

Assurez-vous également que les dimensions de la hotte et de son conduit sont compatibles avec votre cuisinière et hauteur de plafond.

Installation

Cet appareil doit impérativement être installé par 2 personnes.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

ATTENTION! Le fait de ne pas suivre les instructions de cette notice peut entraîner des risques électriques.

En cas de doute, consultez un centre après-vente agréé ou un technicien agréé.

Procédure d'installation détaillée :

1. Prenez les mesures de votre cuisinière afin de centrer la hotte au-dessus de celle-ci. Collez le gabarit d'installation et de perçage sur le mur au-dessus de votre cuisinière, en prenant garde à respecter les distances minimales indiquées.

Remarque: La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, vous pouvez en tenir compte.

1. Marquez sur le mur l'emplacement des 3 troughs figurant sur le gabarit, puis percez-les en utilisant une mèche de 8mm de diamètre. Dans le trou supérieur, insérez la chevelle (diamètre 8mm, profondeur 40mm) et la vis (diamètre 5mm, profondeur 45mm) fournies, et serrez la vis.
2. Marquez et percez 2 autres trous centré

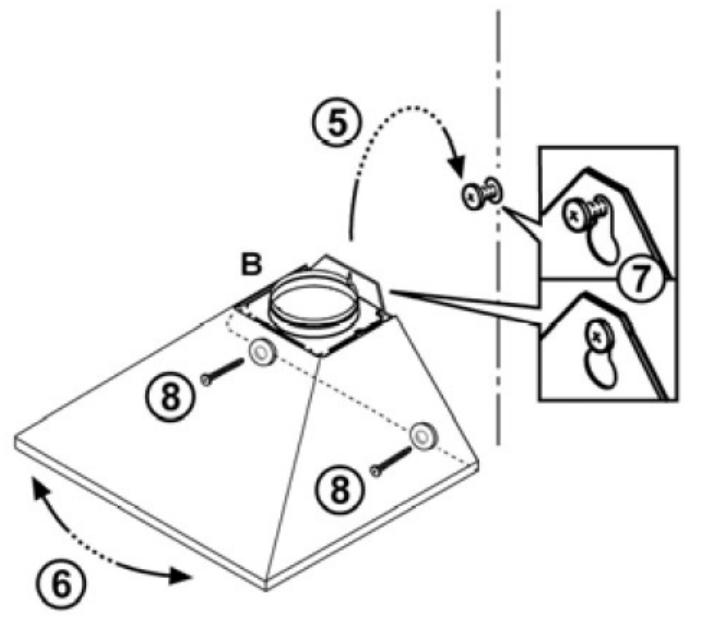

1. Accrochez la hotte sur la vis du haut que vous avez insérée. Retirez les filtres à graisse afin d'accéder aux 2 vis du bas situées à l'intérieur, de chaque côté. Puis positionnez les 2 vis intérieures à l'aide des rondelles fournies.

1. Assurez-vous que la hotte est d'aplomb à l'aide d'un niveau, puis serrez les vis.

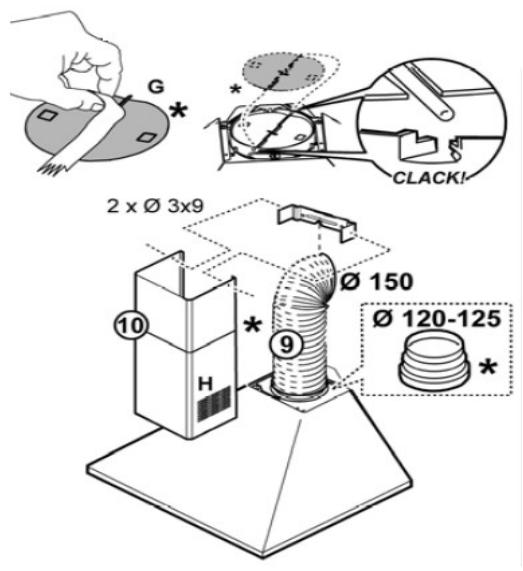

2. Selon le type d'évacuation existant dans votre logement, montez la cheminée.

En mode évacuation, installez le raccord fourni (diamètre 120-125mm) puis une gaine (non fournie) de la bonne dimension. Avant de positionner le raccord et la gaine, vous pouvez placer la valve anti-retour fournie [G] : cela évitera les retours d'air.

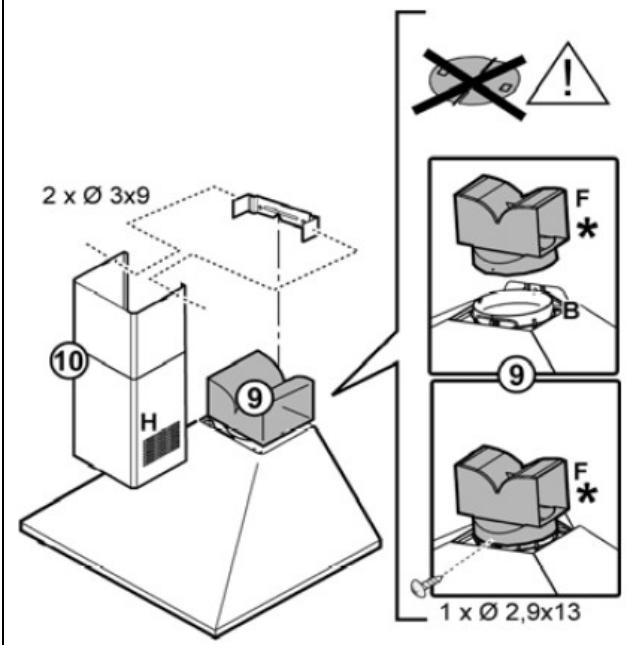

En mode recyclage, installez le déflecteur [F] en sortie de hotte ; les fumées et les vapeurs seront alors recyclées dans la cuisine à travers la sortie d'air de la cheminée [H].

1. Si vous souhaitez installer un filtre à charbon (non fourni) pour utiliser la hotte en mode recyclage, procédez comme suit :

Retirez les filtres à graisse. Montez le filtre à charbon de sorte qu'il recouvre le moteur.

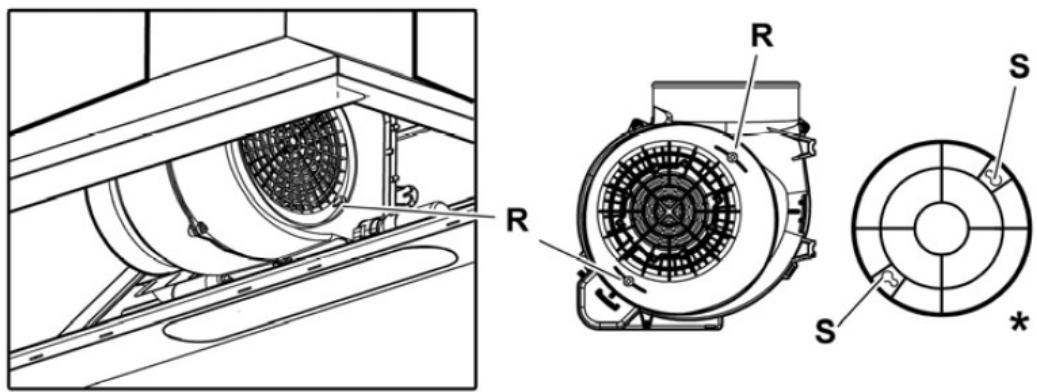

Contrôlez que les chevilles [R] présentes sur le support de ventilation se trouvent en face des fentes [S], puis tournez dans le sens des aiguilles d'une montre jusqu'au blocage.

Pour le démontage, procédez dans l'ordre inverse.

Veillez à bien remettre les filtres à GRAISE en position après avoir installé le filtre à charbon.

Branchement électrique

Pour votre sécurité, demandez à un technicien qualifié d'effectuer l'installation électrique de votre hotte.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placez-la dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention! La gaine d'évacuation et le collier de fixation ne sont pas fournis et doivent être achetés à part.

Le diamètre de la gaine d'évacuation doit être égal à celui de la bride de raccord.

Sur la partie horizontale, la gaine doit être légèrement inclinée vers le haut (10° environ) de façon à convoyer plus facilement l'air vers l'extérieur.

Attention! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Reliez la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie d'air de la gaine (collier et bride de raccord). L'utilisation de tubes et de troughs d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Utilisez une gaine de la longueur strictement nécessaire. - Les coudes de la gaine doivent être en nombre minimal (angle maximal du coude: ). - Évitez les variations excessives de section de gaine. Utilisez une gaine la plus lisse possible sur sa partie interne. - Le matériel de la gaine doit être aux normes.

Recyclage

Dans le cas où l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, la hotte peut être utilisée en mode recyclage : l'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez installer un filtre à charbon actif (pour plus d'informations, reportez-vous à la section Installation).

Fonctionnement

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Utilisez la puissance d'aspiration maximale en cas de concentration très importante des vapeurs de cuisson.

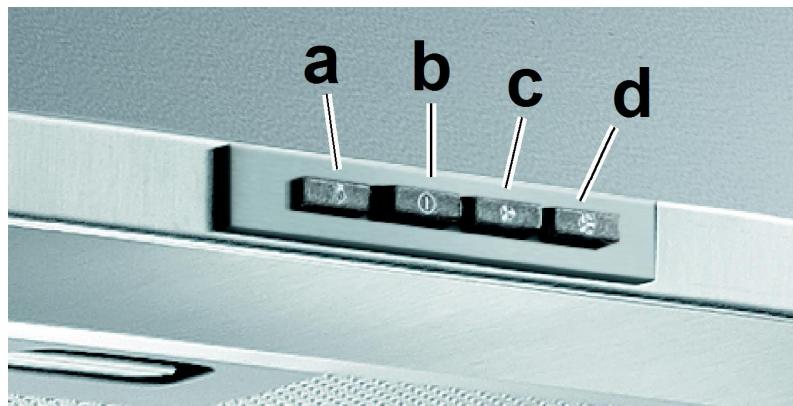

a. Interrupteur lumières ON/OFF. b. Interrupteur OFF/vitesse 1 c. Sélection vitesse 2 d. Sélection vitesse 3

Note: le bouton b. correspond à la vitesse 1 mais il sert également d'interrupteur marche-arrêt. Par conséquent, il doit être enfoncé si vous souhaitez sélectionner la vitesse 2 ou 3.

Conseils d'économie d'énergie

Voici quelques suggestions d'utilisation pour vous permettre de réduire l'impact environnemental de votre appareil :

Allumez la hotte à la vitesse minimum pendant la cuisson et laissez-la fonctionner pendant quelques minutes après la fin de la cuisson. Augmentez la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utilise la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacez le filtré à charbon uniquement lorsque cela est nécessaire afin deMAINTER une réduction efficace des odeurs. Nettoyez les filtres àGRAISE lorsque cela est nécessaire afin de MAINTER un filtrage efficace des graisses.

Nettoyage et entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

L'intérieur et l'extérieur de la hotte doivent être nettoyés régulièrement (environ une fois par mois). Pour cela, utilisez un chiffon humidifié avec un détergent liquide neutre. N'utilisez pas de produit contenant des abrasifs. N'UTILISEZ PAS D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.

Nettoyage de la surface extérieure

• Pour protéger la surface extérieure de la hotte de la corrosion pouvant apparaître sur le long terme, veillez à la nettoyer tous les deux mois avec de l'eau chaude et un détergent non abrasif.
• Le moteur et les autres pièces ne doivent pas entrer en contact avec de l'eau.
• Le filtre à charbon ne doit pas être exposé à la chaleur.

Nettoyage des filtres à graisse

Les filtres à graisse retiennent les particules de graisses issues de la cuisson.

Ces filtres doivent être nettoyés une fois par mois avec des détergents non agressifs, à la main ou au lave-vaisselle à faibles températures et cycle rapide.

Si vous passez un filtre àGRAISSÉ métallique au lave-vaisselle, sachez néanmoins qu'il peut se décolorer. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter les filtres à graisse, tirez la poignée de décrochement à ressort.

Nettoyage du filtre à charbon (en mode recyclage uniquement)

Le filtre à charbon actif retient les odeurs désagréables de cuisson.

Il existe deux types de filtres à charbon actif : lavables et non lavables.

Filtre à charbon actif lavable

Ce filtre peut être nettoyé tous les deux mois avec de l'eau chaude et au moyen de détergents appropriés ou au lave-vaisselle à 65°C (dans le cas de lavage au lave-vaisselle, utilisez un cycle de lavage complet sans autre vaisselle à l'intérieur).

Enlevez l'excesdent d'eau en veillant à ne pas abîmer le filtre, ensuite enlevez le coussinet posé à l'intérieur du châssis en plastique et mettez-le dans le four pendant 10 minutes à 100°C pour le sécher complètement. Remplacez le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé.

Filtre à charbon actif NON lavable

La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage des filtres à graisse. Quoi qu'il en soit, il est nécessaire de changer le filtre après quatre mois d'utilisation au maximum.

Il ne peut pas être nettoyé ou régénéré.

Remplacement des lampes

Débranche l'appareil du réseau électrique. Pour accéder aux ampoules, retirez le couvercle.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez l'ampoule défectueuse par le même type d'ampoule :

Utiliser uniquement des ampoules LED de 3W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumérique "1d").

Dans l'éventualité où l'éclairage ne avait pas fonctionné, vérifier si les lampes ont été introduites et visées correctement dans leur logement, avant de contacter le service après-vente.

Voici la fiche produit de votre hotte, conformément au règlement Européen No 65/2014.

Marque		Proline
Référence		CHP61SS, CHP91SS
Consommation d'énergie annuelle (AEC hotte)		56.5 kWh/an
Classe d'efficacité énergétique *		D
Efficacité fluidodynamique (FDE hotte)		9 %
Classe d'efficacité fluidodynamique *		E
Efficacité lumineuse (LE hotte)		17,0 lux/W
Classe d'efficacité lumineuse *		C
Efficacité de filtration des graisses		66,0 %
Classe d'efficacité de filtration des graisses *		D
Débit d'air	Vitesse minimale	165 m³/h
	Vitesse maximale	392 m³/h
Émissions acoustiques de l'air	Vitesse minimale	49 dB
	Vitesse maximale	68 dB
Consommation d'énergie en mode «arrêt» (P0)		N/A
Consommation d'énergie en mode «veille» (P s)		N/A

• A (le plus efficace) à G (le moins efficace)

Mise au rebut

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.

Vous devez jeter ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.
