Marque	Lenovo
Modèle	FODLOOASFR (Ideacentre AIO 520)
Type de produit	Ordinateur tout-en-un
Système d'exploitation	Windows 10
Caméra intégrée	Oui
Lecteur optique	Sur certains modèles uniquement
Connectivité sans fil	Wi-Fi (bandes 2,4 et 5 GHz), Bluetooth
Connectivité filaire	Ethernet RJ45
Ports USB	USB 2.0 (2), USB 3.0 (2), USB Type-C (1)
Sortie vidéo	HDMI
Prise audio	Prise audio combinée (casque)
Lecteur de carte mémoire	Oui
Alimentation	Adaptateur secteur avec cordon d'alimentation
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas obstruer les orifices d'aération.
Sécurité	Fente pour câble de sécurité (Kensington), attache de câble
Pièces remplaçables (CRU)	Clavier, souris, adaptateur secteur, cordon d'alimentation
Garantie	Garantie limitée Lenovo (voir notice)
Assistance technique	http://www.lenovo.com/support
Réglage du socle	Oui, inclinaison
Notice d'utilisation	Disponible en téléchargement sur notice-facile.com et sur www.lenovo.com/UserManuals

FOIRE AUX QUESTIONS - FODLOOASFR LENOVO

Comment connecter l'ordinateur à Internet via Wi-Fi ?

Cliquez sur l'icône réseau dans la barre des tâches, sélectionnez votre routeur, cliquez sur Connecter et saisissez la clé Wi-Fi. Suivez les instructions à l'écran. Une fois connecté, testez en ouvrant un navigateur.

Comment effectuer une récupération du système sous Windows 10 ?

Ouvrez le menu Démarrer, sélectionnez Paramètres > Mise à jour et sécurité > Récupération. Suivez les instructions affichées pour restaurer l'ordinateur.

Quels sont les périphériques remplaçables par l'utilisateur (CRU) ?

Les unités remplaçables par l'utilisateur sont le clavier, la souris, l'adaptateur secteur et le cordon d'alimentation. Consultez les consignes de sécurité avant toute intervention.

Où trouver le manuel d'utilisation complet ?

Le guide d'utilisation est préchargé sur l'ordinateur. Accédez-y via Lenovo Companion ou Manuel dans le menu Démarrer. Vous pouvez aussi le télécharger sur www.lenovo.com/UserManuals.

Comment brancher un périphérique externe (clé USB, disque dur) ?

Connectez le périphérique sur l'un des ports USB (USB 2.0, USB 3.0 ou USB Type-C). L'ordinateur le détecte automatiquement. Pour retirer, utilisez l'option Retirer le périphérique en toute sécurité.

Que faire si l'ordinateur surchauffe ?

Assurez-vous que les orifices d'aération ne sont pas obstrués. Placez l'ordinateur sur une surface dure et stable. Évitez de couvrir les ouvertures. Si le problème persiste, contactez l'assistance Lenovo.

Comment nettoyer l'écran et le boîtier ?

Utilisez un chiffon doux et non pelucheux légèrement humide. N'utilisez pas de produits abrasifs. Pour l'écran, privilégiez un nettoyant spécial écran. Débranchez l'alimentation avant le nettoyage.

Comment accéder à l'assistance technique Lenovo ?

Rendez-vous sur le site http://www.lenovo.com/support. Vous y trouverez des pilotes, des guides et la possibilité de contacter le support technique pendant la période de garantie.

Est-il possible de remplacer la mémoire ou le disque dur ?

La notice ne mentionne pas de remplacement de mémoire ou de disque dur par l'utilisateur. Seuls les périphériques externes (CRU) listés sont remplaçables. Pour toute autre intervention, contactez un technicien agréé.

Comment régler le socle de l'ordinateur ?

Le socle permet un réglage en inclinaison. Inclinez doucement l'écran vers l'avant ou l'arrière pour obtenir l'angle de vision souhaité. Ne forcez pas au-delà de la butée.

MODE D'EMPLOI FODLOOASFR LENOVO

Réglage du socle de l'ordinateur

Caméra intégrée

Informations de maintenance et d'assistance

Les informations suivantes décrivent l'assistance technique disponible pour votre produit pendant la période de garantie ou toute la durée de vie de votre produit. Reportez-vous à la garantie limitée Lenovo pour une explication complète des conditions de garantie Lenovo. Reportez-vous à « Avis de Garantie limitée Lenovo » dans le présent document pour plus de détails sur la garantie complète. Si vous avez acheté des services Lenovo, reportez-vous aux conditions suivantes pour obtenir des informations détaillées :

• Pour les mises à jour ou extensions des services de garantie Lenovo, accédez à : http://support.lenovo.com/lwsu
• Pour les services de protection contre les dommages accidentels Lenovo, accédez à http://support.lenovo.com/ladps
• Une assistance technique en ligne est disponible pendant toute la durée de vie des produits à l'adresse : http://www.lenovo.com/support

Les informations suivantes se rapportent au type de machine Ideacentre AIO 520 :

F0D0 [AIO 520-27IKL/Energy Star] / F0D1 [AIO 520-24IKL/Energy Star] F0D2 [AIO 520-24IKU/Energy Star] / F0D3 [AIO 520-24AST/Energy Star] F0D4 [AIO 520-22IKL/Energy Star] / F0D5 [AIO 520-22IKU/Energy Star] F0D6 [AIO 520-22AST/Energy Star]

Les descriptions de ce guide peuvent être différentes de ce que vous verriez à l'écran, en fonction du modèle et de la configuration. La conception et les spécifications du produit peuvent être modifiées sans préavis.

Lenovo, le logo Lenovo et IdeaCentre sont des marques commerciales de Lenovo aux États-Unis et dans d'autres pays. Windows est une marque commerciale du groupe de sociétés Microsoft. Les autres noms de sociétés, de produits ou de services peuvent être des marques commerciales ou des marques de service d'autres sociétés.

Copyright Lenovo 2017. AVIS SUR LA LIMITATION

DES DROITS : si les données ou leiel sont

fournis conformément à un contrat General Sen

Administration (« GSA »), l'utilisation, la reproduction ou la

divulgation sont soumises au Contrat N° GS-35F-05925.

4 Connexion du clavier et de la souris

REMARQUE: si votre ordinateur est équipé de clavier ou souris sans fil, suivez les instructions d'installation en rapport avec ces périhériques.

Système d'aide de windows

Le système d'aide de Windows vous offre des informations détaillées à propos de l'utilisation du système d'exploitation Windows.

Pour accéder au système d'aide de Windows, procédez comme suit :

Ouvrez le menu Accueil et cliquez ou appuyez sur Prise en main pour obtenir plus de détails. Vous pouvez également saisir Prise en main ou ce que vous recherchez dans la zone de recherche de la barre de tâches. Vous obtiendrez des suggestions et des réponses à vos questions à propos de Windows et les autres résultats disponibles depuis votre PC et Internet.

Pour effectuer la récupération du système après une erreur grave sous Windows 10, cliquez ou tapez le bouton Accueil et sélectionnez Paramètres → Mise à jour et sécurité →

Récupération. Puis, suivez les instructions affichées à l'écran pour la récupération du système.

ATTENTION: le système d'exploitation Windows est fourni par Microsoft Corporation. Veuillez l'utiliser conformément au CONTRAT DE LICENCE UTILISATEUR FINAL (EULA) entre vous et Microsoft. Pour toutes les questions relatives au système d'exploitation, veuillez contacter directement Microsoft.

Accès aux autres manuels

Un Guide des informations importantes relatives aux produits est préchargé sur votre ordinateur. Pour accéder à ce guide, procédez comme suit :

Pour les modèles fournis avec Lenovo Companion :

1. Ouvrez le menu Accueil, puis cliquez ou tapez sur Lenovo Companion.
2. Cliquez ou tapez sur Assistance → Guide d'utilisation.

Pour les modèles sans Lenovo Companion :

Ouvrez le menu Accueil et cliquez ou appuyez sur Manuel pour accéder à ce guide.

Pour les modèles sans système d'exploitation préinstallé :

Accédez au site Web d'assistance Lenovo pour accéder à vos manuels. Reportez-vous à « Téléchargements des manuels » pour toute information complémentaire.

Téléchargement des manuels

Les dernières publications électroniques sont disponibles sur le site Web d'assistance Lenovo. Pour télécharger les publications, accédez à : www.lenovo.com/UserManuals.

1 Déballage

Ordinateur

Clavier*

Publications

Souris*

Cordon

d'alimentation

☑ Attachede

cable

• Sur certains modèles uniquement.

REMARQUE: certains modèles peuvent comporter des articles non répertoriés ici.

Connectez-vous à internet

Pour vous connecter à Internet, vous devez établir un contrat avec un fournisseur d'accès à Internet (FAI) et vous avez besoin de matériel. Les FAI et leurs services varient en fonction des pays. Contactez votre FAI pour les services disponibles dans votre pays. Votre ordinateur prend en charge les réseaux sans fil (sur certains modèles uniquement) ou câblés qui permettent de connecter tout ordinateur à d'autres périphériques.

Connexion par réseau câblé

Pour les réseaux câbés, connectez une extrémité du câble Ethernet (acheté séparément) sur le connecteur Ethernet de votre ordinateur, puis l'autre extrémité sur le routeur du réseau ou le modem à large bande. Consultez votre FAI pour les instructions détaillées de la configuration.

REMARQUE: les procédures d'installation du modem à large bande et du routeur variant en fonction du fabricant. Suivez les instructions du fabricant.

Connexion par réseau sans fil

Pour les réseaux sans fil, vous pouvez utiliser l'antenne Wi-Fi intégrée pour accéder à votre réseau domestique sans fil.

Pour connecter votre ordinateur au réseau sans fil

Cliquez ou tapez sur l’ordre du réseau dans la barre de tâches, puis sélectionnez le nom de votre routeur. Cliquez ou tapez sur Connecter, puis suivez les étapes qui s'affichent à l’écran. Testez le réseau sans fil en ouvrant tout navigateur Web et en accédant à un site Web.

Remplacement ou mise à niveau du matériel

Consignes de sécurité concernant le remplacement des unités CRU

N'ouvre pas l'appareil ou ne tentez pas d'effectuer des réparations avant d'avoir lu les "consignes de sécurité" figurant dans le et le Guide des informations importantes relatives aux produits fournis avec l'appareil.

Si vous ne disposerez plus du ni du Guide des informations importantes relatives aux produits, vous pouvez vous le procurer en ligne sur le site Web http://www.lenovo.com/UserManuals.

Instructions à suivre avant le démontage

Avant de procéder au démontage, effectuez les tâches suivantes : 1. Mettez le système et tous les périphériques hors tension. 2. Débranchez tous les cordons d'alimentation et d'interface de l'ordinateur. 3. Placez le système sur une surface plate et stable.

Les CRU pour votre ordinateur comprennent : clavier, souris, adaptateur ou cordon d'alimentation.

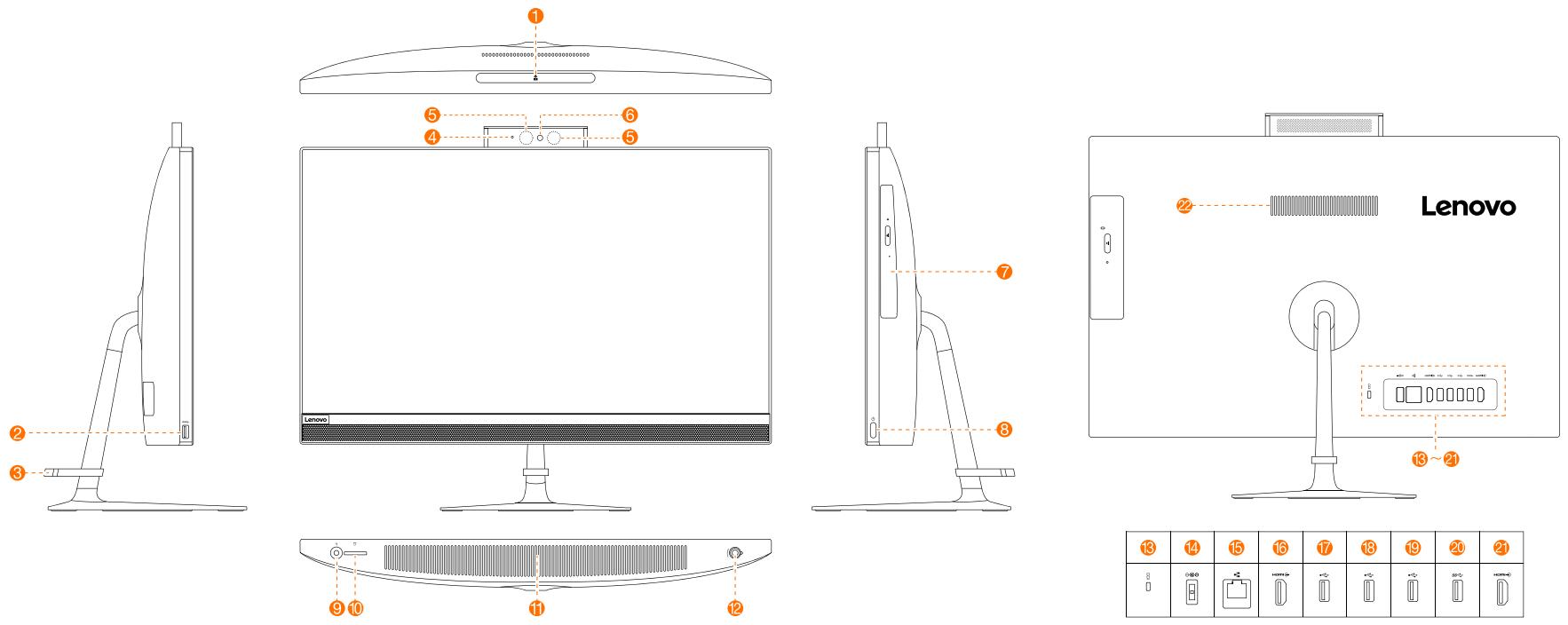

Présentation

AIO 520-22IKL / AIO 520-22IKU / AIO 520-22AST

AIO 520-24IKL / AIO 520-24IKU / AIO 520-24AST

Déclaration de conformité à la directive européenne 2014/53/ue

Nom du produit	Modules sans fil
ideacentre AIO 520-27IKL	QCNFA435, 3165NGW, 8821CE
ideacentre AIO 520-22IKL	QCNFA435, RTL8821CE, 3165NGW
ideacentre AIO 520-22IKU	QCNFA435, RTL8821CE, 3165NGW
ideacentre AIO 520-22AST	QCNFA435, RTL8821CE
ideacentre AIO 520-24IKL	QCNFA435, RTL8821CE, 3165NGW
ideacentre AIO 520-24IKU	QCNFA435, RTL8821CE, 3165NGW
ideacentre AIO 520-24AST	QCNFA435, RTL8821CE

Bande de fréquence (MHz)	Puissance d'émission maximale (dBm) Inférieure à
WLAN 802.11b/g/n, 2400 - 2483,5	20
WLAN 802.11a/n/ac, 5150 - 5725	23
WLAN 802.11a/n/ac, 5725 - 5875	13.98
Bluetooth BR/EDR/LE, 2400 - 2483,5	20
WiHD 802.15.3c, 59 400 - 63 560	29 dBm (Max. RMS EIRP)

Conformité aux directives de l'union européenne

Contact UE: Lenovo, Einsteinova 21,85101 Bratislava, Slovakia

Conformité à la directive concernant l'équipement radio

Prenant effet le 13 juin 2017, tous les produits entrant dans l'UE qui contiennent des radios sans fil sont désormais conformes à la directive concernant l'équipement radio, 2014/53/EU. Ne prenez pas en compte tous les attestations générées dans d'autres publications étant associées à la directive R&TTE, car celles-ci ne s'appliquent plus à votre produit.

Lenovo (Singapore) Pte. Ltd., déclare par la présente que les catégories d'équipement radio listées au début de ce document sont conformes à la directive 2014/53/EU.

Le texte complet de la déclaration européenne de conformité et des déclarations européennes concernant les modules sans fil, s'il y a lieu, sont disponibles à l'adresse Internet suivante : http://www3.lenovo.com/us/en/social_responsibility/EU_DoCdesktops/

Cet équipement radio utilise des bandes de fréquences et une alimentation à haute fréquence maximale comme enoncé au début de ce document.

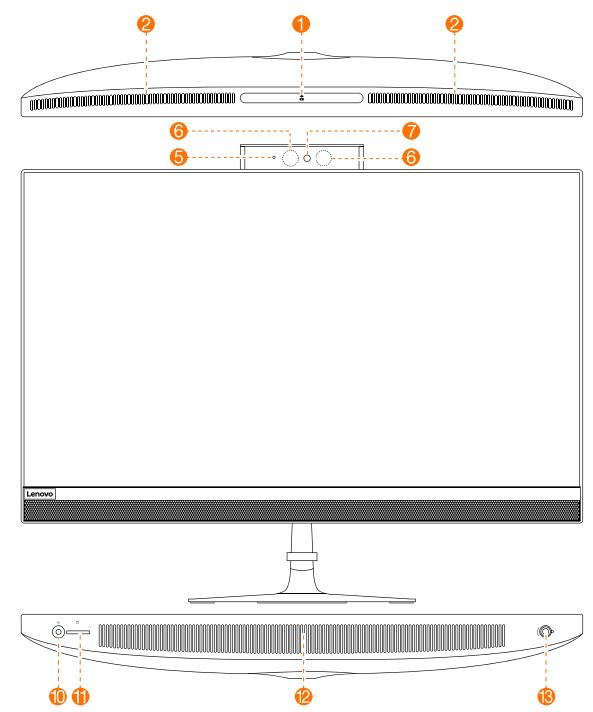

AIO 520-27IKL

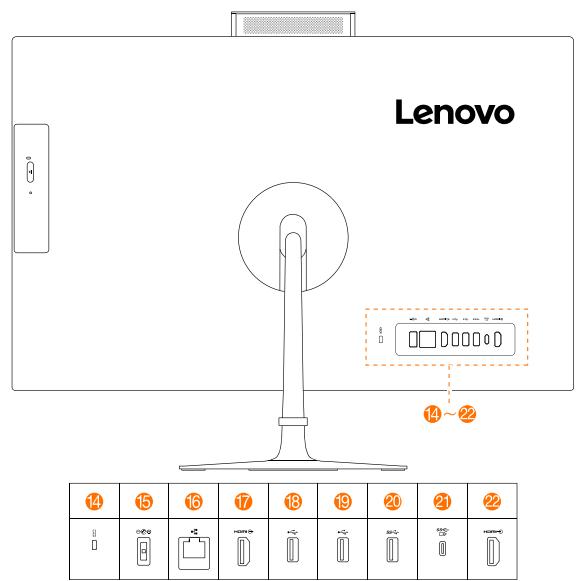

1 Camera intégrée Orifices d'aération 3 Connecteurs USB 3.0 4 Attache de câble 5 Témoin LED de la camera 6 LED à infrarouge (sur certains modèles uniquement) 7 Caméra intégrée 8 Lecteur optique (sur certains modèles uniquement) 9 Bouton Power (Alimentation) 10 Prise audio combinée 1 Lecteur de carte mémoire Orifices d'aération 13 Vis 14 Fente pour câble de sécurité 15 Connecteur d'alimentation 16 Connecteur Ethernet 7 Connecteur de sortie HDMI 18 Connecteurs USB 2.0 9 Connecteurs USB 2.0 Connecteurs USB 3.0 2 Connecteur USB 3.0 type C/connecteur de recharge USB à alimentation coupée 2 Connecteur HDMI-in (sur certains modèles uniquement)

Attention

• Veillez à ne pas obstruer les orifices d'aération de l'ordinateur. Cela afin de ne pas générer de problèmes thermiques.
• Si votre ordinateur est équipé d'une télécommande infrarouge (IR), ne mettez pas le récepteur IR USB dans le même plan que l'écran.

Remarque

• Otez le film de plastique avant d'utiliser l'ordinateur.
• La prise audio combinée ne prend pas en charge les microphones conventionnels.
• en charge si des microphones ou des casques tiers sont branchés.
• Prise audio combinée : utiliser pour brancher le casque.
